D-Link DIR-605 User Guide

DIR-605

802.11b/g/n 2.4GHz 无线宽带路由器

中文安装手册

D-Link DIR-605 用户手册

重要信息

请先阅读此页

1. 本手册内容因软件版本的不同而会有差异，最新规格、产品新增功能、手册内容等，请参考 D-Link 网站 www.dlink.com.cn 公布为准。

2. 若您在参阅本使用手册之后，还是有本产品使用的问题或疑问，请查阅手册最后一页上面的技术支持以获得解答。

D-Link 与 D-Link 商标为友讯网络的商标。 Microsoft 与 Windows 是 Microsoft 公司的商标。本使用手册中提及的所有其它产品名称可能是相关公司的注册商标。

D-Link DIR-605 用户手册

1 产品信息..................................................................................................................... 1

1.1 D-Link DIR-605 无线宽带路由器产品规格 ....................................................... 1

1.2 产品包装配件................................................................................................... 2

1.3 面板指示灯意义 ............................................................................................... 3

1.4 开始安装使用之前请先详细阅读以下说明........................................................ 5

2 连接设定..................................................................................................................... 6

2.1 进入 DIR-605 硬件设定界面 ............................................................................ 6

2.1.1 设定计算机的 TCP/IP：（以下适用 Windows 98se2/ME 操作系统）..... 6

2.1.2 确认计算机是否取得正确的 IP 地址：................................................... 8

2.1.3 设定 IE 浏览器 ...................................................................................... 9

2.1.4 登入 DIR-605 设定界面，开始设定上网连接步骤： ............................ 10

2.1.5 设定计算机的 TCP/IP：（以下适用于 Windows 2000/XP 操作系统）.. 10

2.1.6 确认计算机是否取得正确的 IP 地址：................................................. 12

2.1.7 设定 IE 浏览器：................................................................................. 13

2.1.8 登入 DIR-605 设定界面，开始设定上网连接步骤： ............................ 15

2.2 有线连接到互联网.......................................................................................... 15

2.2.1 Cable Modem 使用者.......................................................................... 15

2.2.2 包月制 ADSL 使用者........................................................................... 16

2.2.3 拨号制动态 IP 地址（PPPoE）ADSL 使用者...................................... 18

2.3 无线连接设定................................................................................................. 20

2.3.1 以下设定适用 Windows 98/ME/2000/XP 操作系统并使用 D-Link 无线网

卡工具程序设定

2.3.2 以下设定适用操作系统为 Windows XP 操作系统并使用 Windows XP

SP1 内建之无线网络工具程序设定.................................................................... 23

2.3.3 以下设定适用操作系统为 Windows Vista 操作系统............................. 27

3 DIR-605 设定界面说明 ............................................................................................. 41

4 DIR-605 功能说明 .................................................................................................... 42

4.1 安装............................................................................................................... 42

4.1.1 因特网安装.......................................................................................... 42

4.1.2 无线安装 ............................................................................................. 45

4.1.3 局域网安装.......................................................................................... 49

4.1.4 时间和日期.......................................................................................... 50

4.1.5 家长控制 ............................................................................................. 50

4.2 高级............................................................................................................... 51

4.2.1 端口转发 ............................................................................................. 51

4.2.2 应用程序规则...................................................................................... 52

4.2.3 访问控制 ............................................................................................. 52

4.2.4 防火墙&DMZ....................................................................................... 53

4.2.5 高级无线 ............................................................................................. 54

4.2.6 高级网络 ............................................................................................. 55

4.3 维护............................................................................................................... 55

4.3.1 设置管理 ............................................................................................. 55

4.3.2 保存并恢复.......................................................................................... 56

4.3.3 固件升级 ............................................................................................. 56

4.3.4 DDNS 设置 ......................................................................................... 57

4.3.5 系统检查 ............................................................................................. 58

4.3.6 调度进程 ............................................................................................. 58

4.3.7 日志设置 ............................................................................................. 58

4.4 状态............................................................................................................... 59

................................................................................................. 20

D-Link DIR-605 用户手册

iii

4.4.1 设备信息 ............................................................................................. 59

4.4.2 日志 .................................................................................................... 60

4.4.3 统计 .................................................................................................... 61

4.4.4 活动会话 ............................................................................................. 61

4.4.5 无线 .................................................................................................... 61

4.5 帮助............................................................................................................... 62

5 常见问题................................................................................................................... 63

6 排错.......................................................................................................................... 66

6.1 回复硬件原厂默认值（忘记登入密码） ......................................................... 66

6.2 DIR-605 软件升级方式 .................................................................................. 66

6.3 无法进入设定界面排错步骤或无法上网排错方式 ........................................... 67

6.4 以太网络 RJ-45 连接头标准排列方式（EIA 568A/B）................................... 72

7 技术规格................................................................................................................... 73

D-Link DIR-605 用户手册

第一章–产品信息

1 产品信息

1.1 D-Link DIR-605 无线宽带路由器产品规格

硬件部分

z 具备 4 个 10/100Mbps 交换端口，支持 Auto-MDI/MDIX，可自动侦测直通线及交叉线 z 具备 1 个 10/100Mbps INTERNET 端口，可供连接 xDSL/Cable Modem z 具备 1 个复位开关（Reset），可恢复至工厂出货预设值

无线部分

z 符合 802.11b/g/n 无线传输标准 z 使用频段为 2.4GHz（1–13 信道，ISM 频带） z 自动侦测

1/2/5.5/11Mbps（IEEE802.11b） 6/9/12/18/24/36/48/54Mbps（IEEE802.11g） 300Mbps（IEEE802.11n）

z 广域网络 INTERNET 及局域网络 LAN 之桥接功能 z 2dBi 高增益天线

路由器部分

z 支持 Web 设定 z 通用即插即用（UpnP）功能，支持网络游戏与线上影音传输 z 提供动态域名解析（DDNS），支持动态 IP 架站功能 z 支持 NAT 功能，提供多人上网环境 z 支持 2000 条实时连接（最大） z 支持虚拟服务器 z 支持 xDSL 及 Cable 等宽带电信服务 z 支持 PPPoE 计时制上网方式 z 支持 DHCP Server/Client z 支持 DMZ 主机功能 z 支持 IPSec/PPTP/L2TPVPN 穿透（Pass-Through）功能 z 支持需要多个连接的应用程序设定 z 系统日志（log）功能方便用户查询历史资料

安全机制部分

z 支持 64/128（802.11G）位 WEP 无线加密，密码支持 HEX/ASCII 双模式 z 支持 WPA 加密功能（WPA TLS/TKIP） z 提供使用者自订的访问控制列表（ACL）机制，支持 IP 地址/URL/MAC 地址/域名等过

滤功能。

z 支持远程管理

无线介质存取协议

z CSMA/CA with ACK

无线传输/接收距离户外开放无遮挡空间：最远可达 400 米，室内无遮挡空间：最远可达 100 米

※以上距离表示最远的传输距离，实际情况会因环境的不同而有所递减

D-Link DIR-605 用户手册

第一章–产品信息

1.2 产品包装配件

请检查产品包装盒的内容物是否完整，应包括下列六项：

 中文安装手册一本  DIR-605 光盘一张  电源适配器一个

（输入电压 220VAC，50-60Hz）（输出电压 5VDC，2A）

 DIR-605 主机

若以上配件有所遗漏缺失或无法使用，请速于购买后持原包装及相关外盒配件至原购买经销商

处联系更换。

D-Link DIR-605 用户手册

第一章–产品信息

1.3 面板指示灯意义

正面板图示如下：

 正面面板指示灯意义：（从左到右顺序）

z Power/Status

DIR-605 电源激活的状态，绿灯常亮表示 DIR-605 已通电，绿灯闪烁表示设备正在启动。

z Internet Internet 连接状态，绿灯常亮表示已连接到 Internet。绿灯闪烁表示有数据传输。

z WLAN

无线局域网状态指示灯，绿灯常亮表示无线功能已打开，绿灯闪烁表示有无线数据正在传输。

z LAN

局域网络状态指示灯，绿灯常亮表示已连接到以太网设备，绿灯闪烁时，表示有数据正在传输。

背面板图示如下：

D-Link DIR-605 用户手册

第一章–产品信息

 背面面板意义：（从左到右顺序）

z LAN 1~4

此四个端口为 RJ-45 以太网端口，可连结到您计算机的网卡。

z Internet

此端口为 RJ-45 以太网端口，可连结到您的 DSL 或 Cable Modern。

z 5V 2A 直流电源孔将 DIR-605 随附之电源线，一端电源接头插入用户之交流 220V 电源插座，另一端小圆形接头则插入 DIR-605 的 5V 2A 直流电源孔座

z Reset

将设定回复到原厂预设值。回复方式参考“

 如果指示灯显示与上述不符，请做以下检查：

1) 电源接上后，指示灯在约 30 秒后呈绿灯常亮状态，若发现指示灯不亮或以橙色闪烁，

表示您的机器可能故障，请速到原购买处换修。

2) 在与 ADSL / Cable Modem 连接后，Internet 指示灯应亮绿灯，如果指示灯不亮，请确

认此网络线是否符合标准。

3) 设备通电启动后，WLAN 指示灯呈绿色闪烁状态，如果指示灯不亮，请进入 WEB 界

面的无线安装页面，打开无线功能后，WLAN 指示灯呈绿色闪烁状态。

4) 计算机连接的 LAN 端口的相应指示灯不亮，请试着将计算机重新启动，或是确认您的

。

6.1回复硬件原厂默认值（忘记登入密码）

”

D-Link DIR-605 用户手册

第一章–产品信息

网卡已正确启用。

感谢您购买 D-Link 优质网络产品，以下将逐步导引您快速完成 DIR-605 无线宽带路由器的安装，请您仔细阅读手册的详细操作步骤，若您仍有其它安装或产品规格上的疑惑，欢迎您与我们的客服工程师连络。

1.4 开始安装使用之前请先详细阅读以下说明

z 确认宽带线路正常：DIR-605 宽带路由器可以让您将家中的计算机共享高速宽带网络

连结至互联网；但在此之前，您必须先具备一部基于以太网络的 Cable/DSL Modem（使用 RJ-45 接头），并确定您的宽带网络在只有连接一台计算机的时候，已经可以依照网络服务提供者（ISP）所提供的方式正常连接到互联网。

z 删除拨接（号）软件：建议您使用 Windows 2000/XP 操作系统来设定 DIR-605，若您

使用的是 Windows 98 se2/ME 操作系统，且已安装 ISP 所提供的 ADSL 拨接（号）软件，请先将其删除后再开始 DIR-605 的连接设定。

z 系统需求：本产品使用浏览器进行设定安装，不需要额外安装任何程序供连接使用，

在开始设定之前强烈建议您先将浏览器升级至 Internet Explorer 5.5/6.0 sp1 以上版本。

z 使用者不需要连上互联网，只需要透过局域连接（LAN）即可设定 DIR-605。

z DIR-605 硬件只需设定一次，其余要透过 DIR-605 的计算机或设备只需做相关的

TCP/IP 设定即可。

D-Link DIR-605 用户手册

第二章–连接设定

2 连接设定

2.1 进入 DIR-605 硬件设定界面

2.1.1 设定计算机的 TCP/IP：（以下适用 Windows 98se2/ME 操作系统）

首先对着桌面上网上邻

居的图标，按鼠标的右键选属性。

2) 进入“网络配置”中，选择与您的网卡型号相对应的

“TCP/IP”后，再单击属性。

3) 在 IP 地址」项目中，

选择指定 IP 地址，并输入

IP 地址：

192.168.0.100

子网掩码：

255.255.255.0

D-Link DIR-605 用户手册

第二章–连接设定

4) 在网关项目，新网关中输入

192.168.0.1 并单击添加，接

着 192.168.0.1 便会跳到下面已安装的网关框内。然后再按下确定键。

（若已安装的网关中有设

IP 地址请先删除。）

5) 在 DNS 配置项目中选择启用

DNS

主机：输入任意字符以辨识。在 DNS 服务器搜索顺序输入 168.95.1.1，并按添加，再按下确定键。

若 DNS 服务器搜索顺序中有设 IP 地址请先删除

6) 最后回到原先网络配置界面，

请再单击一次确定钮。

注意

：

z 您亦可使用 DHCP 来自动分配 IP 地址，其设定即在 IP 地址项目中，选择自动获得 IP 地址，

DNS 组态项目中，选择关闭 DNS，网关项目里维持空白。

z 若您有多台计算机，其设定可使用 DHCP 来自动分配 IP 地址。或是使用上述步骤来指定 IP

D-Link DIR-605 用户手册

第二章–连接设定

地址，但必须注意的是，每一台计算机的 IP 地址都不能一样，请将 IP 地址设定在

192.168.0.2-192.168.0.254 的范围之间。

2.1.2 确认计算机是否取得正确的 IP 地址：

1) 选择开始->程序->MS-DOS 方式。

2) 输入小写的 winipcfg，按下 Enter 键。

3) 此时会出现 IP 配置的图标，单击右方的下拉式选单，选择您计算机安装的网卡型号。（此示范是以 D-Link DFE-530TX 网卡为范例。）

4) 此时您可以看到网卡的 IP 地址、子网掩码，默认网关。IP 地址：192.168.0.100；子网掩码：255.255.255.0；默认网关：192.168.0.1。

D-Link DIR-605 用户手册

第二章–连接设定

2.1.3 设定 IE 浏览器

1) 双击桌面上的

2) 单击停止键，选择工具，单击 Internet 选项。

Internet Explorer图标以打开IE浏览器。

3) 选择连接标签，确认拨号和虚拟专用网络设置里的内容为空白，若此项目内容有其它的连线信息，请将它删除。接着再单击局域网设置按键。

D-Link DIR-605 用户手册

第二章–连接设定

4) 确认局域网（LAN）设置界面内容维持空白，然后单击确定，最后再次单击确定键离开。

2.1.4 登入 DIR-605 设定界面，开始设定上网连接步骤：

1) 打开 IE 浏览器，在网址列输入 192.168.0.1，然后直接按下 Enter 键。

2.1.5 设定计算机的 TCP/IP：（以下适用于 Windows 2000/XP 操作系统）

2) 输入用户名和密码。用户名：admin 密码为空单击登录进入 DI-605 设定界面。

将 ADSL 线路连接 DIR-605 的 INTERNET 端口，并将网卡的网络线连接到 LAN 端口。（1～4 端口，任何端口）。

1) 首先右键单击桌面上网上邻居图标，并选择属性。

D-Link DIR-605 用户手册

第二章–连接设定

2) 右键单击本地连接图标，并选择属性。

3) 选择 Internet 协议（TCP/IP），然后单击属性。

4) 在 Internet 协议（TCP/IP）属性中，改成使用下面的 IP 地址和使用下面的 DNS 服务器地址，依序输入，IP 地址：192.168.0.100，子网掩码：255.255.255.0、默认网关：

192.168.0.1，首选 DNS 服务器：168.95.1.1，并按确定按键。

D-Link DIR-605 用户手册

第二章–连接设定

2.1.6 确认计算机是否取得正确的 IP 地址：

1) 请在开始->运行中输入 cmd，并按确定。

2) 进入 DOS 模式，输入 ipconfig，并按 Enter。确认 IP Address、Subnet Mask、和

Default Gateway 是否与网卡中 TCP/IP 相符。

如果网卡不是以上显示的信息，请运行下列动作：

1) 右键单击桌面上的网上邻居，并选择属性。

D-Link DIR-605 用户手册

第二章–连接设定

2) 右键单击本地连接，并选择禁用。

3) 本地连接禁用后，请再右键单击本地连接并选择启用。

注意：

z 您亦可使用 DHCP 来自动分配 IP 地址，其设定即在 TCP/IP 设定项目中，选择自动获得 IP

地址及自动获得 DNS 服务器地址。

z 若您有多台计算机，其设定可使用 DHCP 来自动分配 IP 地址。或是使用上述步骤来指定 IP

地址，但必须注意的是，每一台计算机的 IP 地址都不能一样，请将 IP 地址设定在

192.168.0.2~192.168.0.254 的范围之间。

2.1.7 设定 IE 浏览器：

1) 双击桌面上的Internet Explorer图标以打开IE浏览器。

D-Link DIR-605 用户手册

第二章–连接设定

2) 单击停止键，选择工具，单击 Internet 选项。

3) 选择连接标签，确认拨号和虚拟专用网络设置里的内容为空白，若此项目内容有其它的连线信息，请将它删除。接着再单击局域网设置按键。

4) 确认局域网（LAN）设置界面内容维持空白，然后单击确定，最后再按一次确定键离开。

D-Link DIR-605 用户手册

第二章–连接设定

2.1.8 登入 DIR-605 设定界面，开始设定上网连接步骤：

1) 打开 IE 浏览器，在网址列输入 192.168.0.1，然后直接按下 Enter 键。

2) 输入用户名和密码。用户名：admin 密码为空单击登录进入 DI-605 设定界面。

2.2 有线连接到互联网

请先确认已完成 2-1 进入硬件设定界面的所有操作，若仍无法进入，请参章节 7-3 考排错步骤解决。问题排除后，即可开始连接的设定。

2.2.1 Cable Modem 使用者

1) 将 Cable Modem 线路连接 DIR-605 的 INTERNET 端口，并将计算机网卡的网络线连接到 LAN 端口。（1～4 端口，任何端口）。

2) 打开桌面的 IE 浏览器，在网址列输入 192.168.0.1 然后直接按下 Enter

3) 输入用户名和密码，用户名：admin，密码为空。单击登录进入 DI-605 设定界面。

4) 登入 DIR-605 的设定界面后，单击界面下方手动因特网连接安装。

D-Link DIR-605 用户手册

第二章–连接设定

5) 进入手工配置界面后，从我的因特网连接是：下拉菜单中，选择动态 IP（DHCP），然后单击保存设置按钮。

2.2.2 包月制 ADSL 使用者

1) 将包月制 ADSL 线路或现有实体网络连到 DIR-605 的 INTERNET 端口，并将计算机网卡连接到 LAN 端口。（1～4 端口，任何端口）。

2) 打开桌面的 IE 浏览器，在网址列输入 192.168.0.1 然后直接按下 Enter

D-Link DIR-605 用户手册

第二章–连接设定

3) 输入用户名和密码，用户名：admin，密码为空。单击登录进入 DI-605 设定界面。

4) 登入 DIR-605 的设定界面后，单击界面下方手动因特网连接安装。

5) 进入手工配置界面后，从我的连接是：下拉菜单中，选择静态 IP。

D-Link DIR-605 用户手册

第二章–连接设定

输入 ISP 提供的连接上网信息（IP 地址，子网掩码，ISP 网关地址，主要的，次要的 DNS），其它字段请勿输入或任意更改，然后单击保存设置按钮。

※注意：以下界面为设定范例，请勿将此范例连接信息填入。

2.2.3 拨号制动态 IP 地址（PPPoE）ADSL 使用者

1) 将拨接制 ADSL 线路连接 DIR-605 的 INTERNET 端口，并将计算机网卡的网络线连接到 LAN 端口。（1～4 端口，任何一端口）。

2) 打开桌面的 IE 浏览器，在网址列输入 192.168.0.1 然后直接按下 Enter

3) 输入用户名和密码，用户名：admin，密码为空。单击登录进入 DI-605 设定界面。

D-Link DIR-605 用户手册

第二章–连接设定

4) 登入 DIR-605 的设定界面后，单击界面下方手动因特网连接安装。

5) 进入手动配置界面后，从我的因特网连接是：下拉菜单中，选择 PPPoE（用户名/名称）。输入 ISP 提供的连接上网信息（用户名和密码），然后单击保存设置按钮。

D-Link DIR-605 用户手册

第二章–连接设定

2.3 无线连接设定

（请先打开DIR-605 的无线功能，按照“无线网络无法连接时的处理”1)，2步骤进行设置）以下是 DIR-605 搭配 DWL-G650+无线网卡操作的示范。设定前请先确定您的无线网卡已经按照说明书指示，完成安装。

2.3.1 以下设定适用 Windows 98/ME/2000/XP 操作系统并使用 D-Link 无线网卡工具程序设

定

以下是 D-Link DWL-G650+无线网卡为操作范例：

1) 当您安装好 DWL-G650+无线网卡驱动程序及 Utility 工具管理程序后，您可在桌面右下角的 DWL-G650+无线网卡管理程序按鼠标左键两下

2) 接着单击 Site Survey，再单击 Refresh，此时 DWL-G650+无线网卡会搜寻现在环境上所有的无线网络有那些，搜寻完成之后，您会看到如界面上所看到的一个 SSID 叫做

dlink 的无线网络，这是 DIR-605 的默认无线网络名称，也就是 DIR-605 无线路由器！

D-Link DIR-605 用户手册

+ 54 hidden pages

D-Link DIR-605 User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

1 产品信息

1.1 D-Link DIR-605 无线宽带路由器产品规格

1.2 产品包装配件

1.3 面板指示灯意义

1.4 开始安装使用之前请先详细阅读以下说明

2 连接设定

2.1 进入 DIR-605 硬件设定界面

2.1.1 设定计算机的 TCP/IP：（以下适用 Windows 98se2/ME 操作系统）

2.1.2 确认计算机是否取得正确的 IP 地址：

2.1.3 设定 IE 浏览器

2.1.4 登入 DIR-605 设定界面，开始设定上网连接步骤：

2.1.5 设定计算机的 TCP/IP：（以下适用于 Windows 2000/XP 操作系统）

2.1.6 确认计算机是否取得正确的 IP 地址：

2.1.7 设定 IE 浏览器：

2.1.8 登入 DIR-605 设定界面，开始设定上网连接步骤：

2.2 有线连接到互联网

2.2.1 Cable Modem 使用者

2.2.2 包月制 ADSL 使用者

2.2.3 拨号制动态 IP 地址（PPPoE）ADSL 使用者

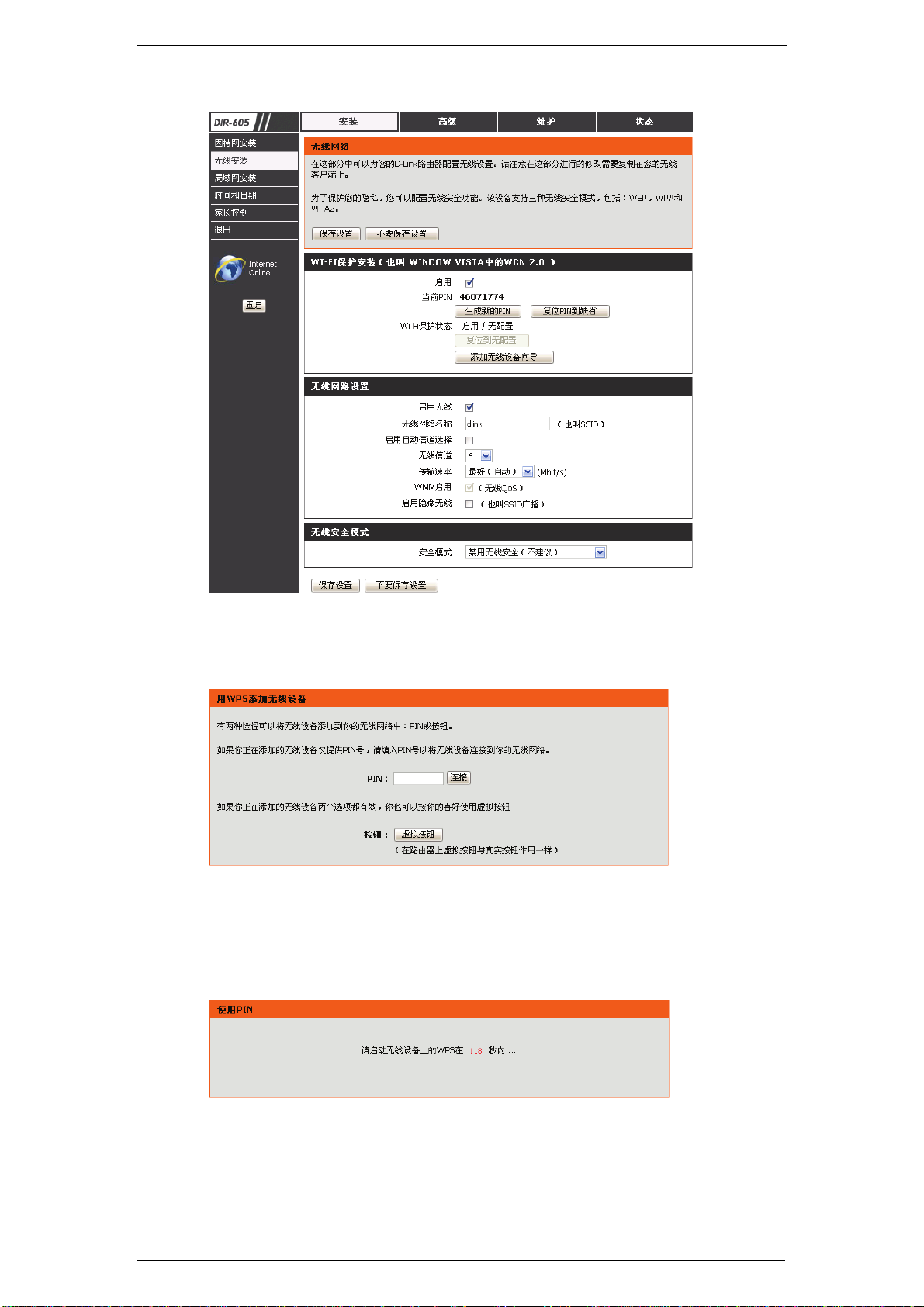

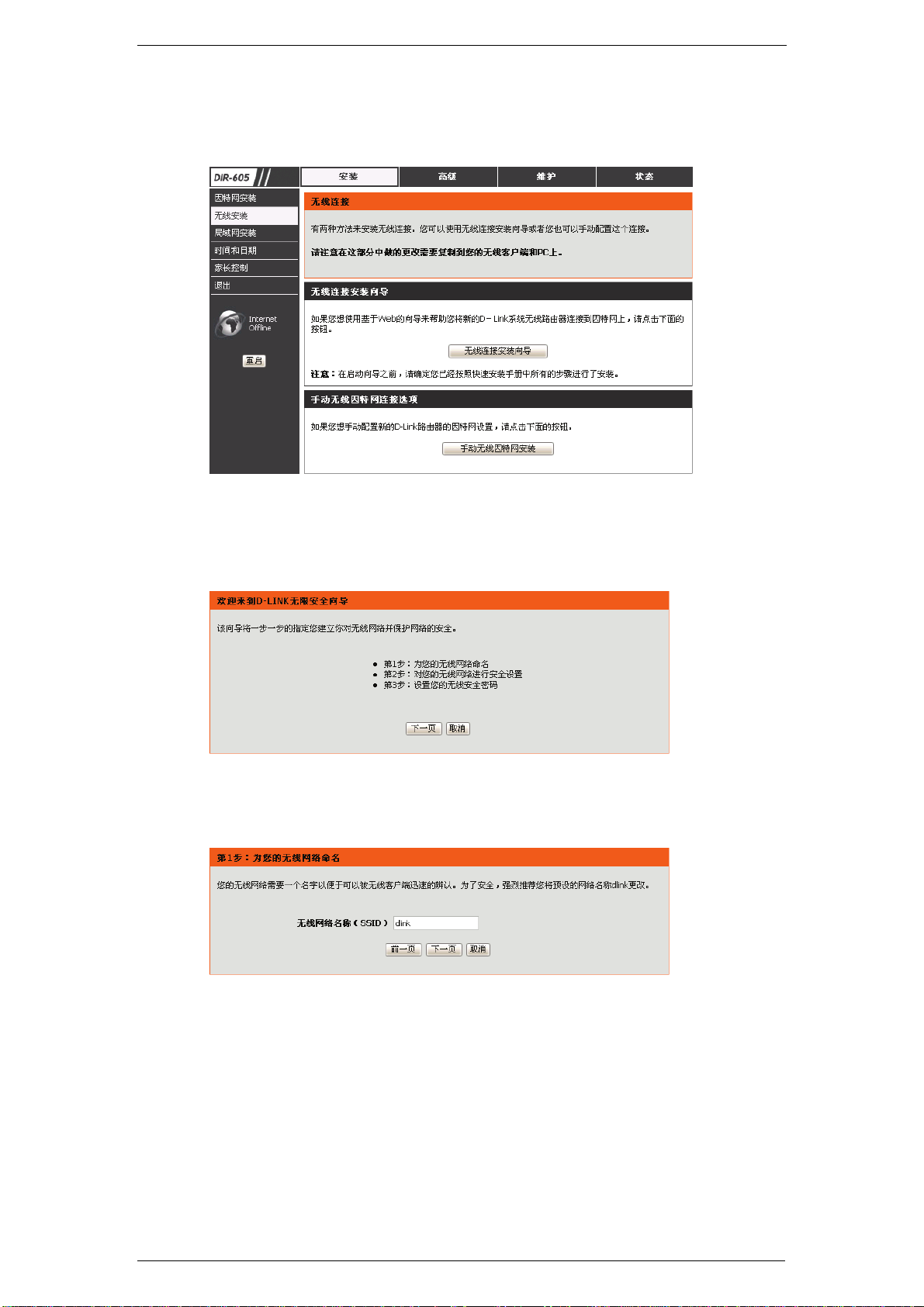

2.3 无线连接设定
