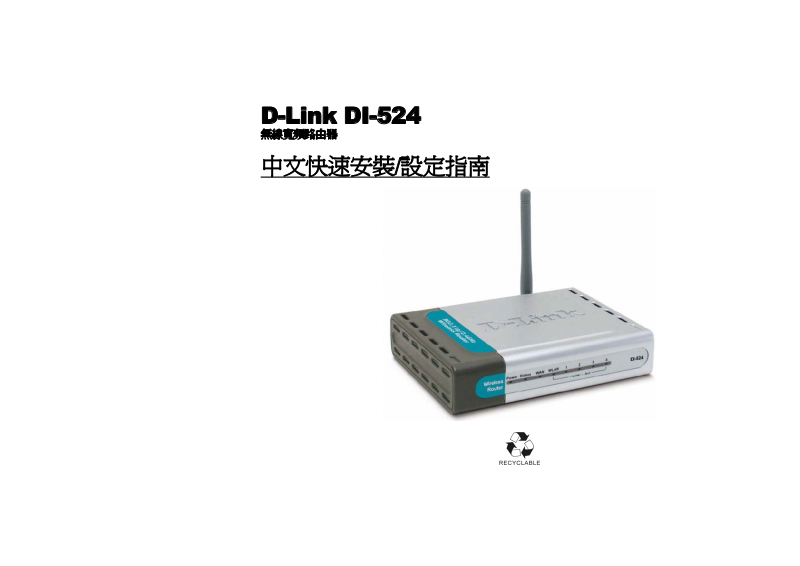

D-link DI-524 User Manual [zh]

D-Link DI-524

無線寬頻路由器

中文快速安裝/設定指南

目錄

DI-524 面板燈號及背版說明 4

開始安裝 DI-524 6

硬體接線方式說明 7

開始設定 DI-524 10

電腦端 IP 設定 10
DI-524 網際網路連線設定 15

無線網卡與 DI-524 無線連線設定說明 27

使用 D-Link DWL-G132 無線網路卡工具程式設定 28
使用 Windows XP SP2 內建之無線網路工具程式設定 33

常見問題 36

附錄(A) DI-524 回復出廠預設值方式說明 41
附錄(B) DI-524 軔體更新方式說明 42
附錄(C) Windows 98/Me 使用者電腦 端 TCP/IP 設定 46
附錄(D.1)、MAC OS 使用者 TCP/IP 設定說明(有線) 49
附錄(D.2)、MAC OS 使用者 TCP/IP 設定說明(無線) 51
附錄(E) 乙太網路 RJ-45 連接頭標準排列方式(EIA 568A/B) 56

D-Link 台灣地區 技術支援資訊 57

2006/10 月修訂 v.2.04tw

2

感謝您購買 D-Link 優質網路產品，本快速安裝指南將逐步導引您快速並正確的完成 DI-524 硬體安裝及其
相關設定，請您務必仔細閱讀本手冊。

開始安裝使用之前請先詳細閱讀以下說明：

1. DI-524 可以協助您建構出一個家用無線/有線網路應用環境；但在此之前，請先確定您的對外網路在尚

未使用 DI-524 前，已經可以依照網路服務提供者(ISP)所說的方式連結到網際網路(Internet)正確無誤。

2. 強烈建議您使用 Microsoft Windows 2000/XP 作業系統來進行 DI-524 的首次設定。

3. 本快速安裝說明只針對 DI-524 首次連線設定，其他有關 DI-524 進階功能設定或產品相關最新訊息，以

及最新版本的軔體下載；請參考光碟片中完整使用手冊說明，或至 D-Link 台灣網站
http://www.dlink.com.tw 中，取得相關產品資訊。

<更詳細的產品相關說明，請參考光碟片中手冊電子檔>

3

DI-524 面板燈號及背版說明
面板指示燈號說明

WAN 廣域網路指示燈

恆亮代表實體網路(ADSL/Cable
Modem)已正確連接至 WAN (廣域網
路)埠，燈號閃爍時代表有資料正在傳
輸中。

電源指示燈

恆亮代表與電源
連接正常。

運作狀態指示燈

LED 約每秒閃爍代
表 DI-524 正常運
作中。

WLAN 指示燈

燈號閃爍代表無線網
路已就緒，或有無線
資料正在傳輸中。

LAN 區域網路指示燈

1-4 號LED 恆亮代表 1-4 埠已正確連
接到 電腦或設備的網路埠中，燈號
閃爍時代表有資料正在傳輸中。

4

背面連接埠說明

天線

隨機所附送天線
為 2dbi，用於發
射無線訊號使
用。

Reset 重置按鈕

持續按此按鈕 10 秒，
會清空所有設定值，回
復為出廠預設值。

電源孔

電源插孔，輸入電
壓為 7.5V 1.5A。

LAN 區域網路埠

1-4 連接埠用於與具備相同的乙太網路 RJ-45 連接
埠的電腦或設備，使用標準 Cat.5 網路線連接。

*支援 Auto MDI-IX
(自動偵測跳/直線)

5

WAN 廣域網路埠

與 ADSL/Cable Modem 或上端現有實體
網路連接使用。

*支援 Auto MDI-IX
(自動偵測跳/直線)

開始安裝 DI-524

在開始安裝 DI-524 之前，您的現行網路架構應該如下 A 部份所示，電腦 接上 ADSL/Cable Modem 的LAN Port ，且電腦 可以正確連上網際
網路(InterNet) 無誤。

6

硬體接線方式說明:

1.將電源接頭接上 DI-524 背面的電源孔，然後將另一端接上電源插座。
請稍候約 30 秒，待DI-524 啟動完畢後，再進行下一步連接動作。

2.接著將連結至 ADSL/Cable Modem(或現有網路)的網路線接上
DI-524 的 WAN 埠上。
*DI-524 WAN Port 支援 Auto MDI-IX(自動偵測跳、直線)。

7

3.將與電腦或設備連結的網路線接上 DI-524 的LAN 埠 1-4 任意一個埠。

*DI-524 LAN Port 支援 Auto MDI-IX(自動偵測跳、直線)。

完成連接設定之後，DI-524 的面板燈號應該為：

1.電源指示燈，恆亮。

2.系統狀態指示燈，約每秒閃爍一次。

3.WAN 指示燈，不定時閃爍。

4.無線網路指示燈，不定時閃爍。

5.LAN 區域網路指示燈 1-4 ，不定時閃爍。(有接上電腦的)

8

您依照上述”硬體連線方式說明”將線路連接完成之後，您的現行網路架構應該會變成如下圖 B 所示的，ADSL/Cable Modem 的 LAN Port 與
DI-524 的WAN 埠對接，有線電腦 的網路埠則接上 DI-524 的 LAN 1~4 埠 任一個。

*

完成硬體連接之後，請繼續以下設定步驟，開始電腦端

TPC/IP

相關設定及

9

DI-524

相關設定。

開始設定 DI-524

一、電腦 端 IP 設定 (以下 Windows XP(2k) 為例；98/Me 使用者請參考附錄 C，MAC OS 使用者請參考附錄 D)

1. 請至”控制台->網路和網際網路連線 中， 2.接著請選擇與 DI-524 介接的電腦網路卡的”區域網路”圖示，
按下”網路連線” 圖示。 按下滑鼠的”右鍵”選擇”內容”。

注意：

若您在此處有設定”橋接器連線”的話，請把
它移除；以免造成接下設定上的錯誤。

(詳細移除方式，請逕行參考微軟作業系統手冊說明。)

10

3. 選擇 Internet Protocol(TCP/IP)， 4. 在 Internet Protocol (TCP/IP)內容的一般中，改成

然後點選「內容」。 「自動取得 IP 位址」和「自動取得 DNS 伺服器位址」。
完成後，請按下”確定”按鈕。並將區域連線內容視窗關閉。

11

二、確認電腦是否取得正確的 IP 位址

1.請至開始Æ 執行 在開啟欄位輸入「cmd」， 2.進入 DOS 模式後，輸入「ipconfig」，按下 Enter。確認是否
並按確定。 抓到正確的 IP Address(IP 位址)、Subnet Mask (子網路遮罩)、
和 Default Gateway(預設閘道)。

正確的 IP 位址資訊應如以下:
IP Address: 192.168.0.2~254(任一數字)
Subnet Mask: 255.255.255.0

Default Gateway: 192.168.0.1

*

確認完畢後，請關閉本視窗。

12

三、設定 IE 瀏覽器

1.回到桌面，點選「Internet Explorer」瀏覽器

2.按下 1「停止」鍵，2 選擇「工具」，點選「 網際網路選項」 3.選擇「連線」項目，確認此處為「永遠不撥號連線」

接著再按下「區域網路設定」按鈕。

13

4.確認「區域網路 (LAN) 設定」畫面內容維持空白的， 5.登入 DI-524 設定畫面，開始設定上網連線步驟，
(所有項目都不勾選)然後按下「確定」，最後再按一次 請開啟 IE 瀏覽器，並在網址列輸入 192.168.0.1，後直接按下

「確定」鍵離開網際網路選項。 「Enter」鍵。

*接著請繼續下一頁設定大項四，DI-524 網際網路連線設
定。

*請將 IE 瀏覽器程式關閉後，再繼續下一步驟5。

14

四、DI-524 網際網路連線設定

1.請在以下欄位中，輸入使用者名稱與密碼；

UserName: admin
Password: 空白 (請勿輸入任何字元)

按下”

”按鈕，進入 DI-524 設定畫面。

15

2.進入 DI-524 設定畫面之後，繼續請按下”

”按鈕。

16

接著您將看到如下所示之畫面,請按下” ”按鈕，設定步驟包含以下：

步驟 1. 設定您的新密碼
步驟 2. 選擇您的時區
步驟 3. 設定網際網路連線
步驟 4. 設定無線連線
步驟 5. 重新啟動

17

步驟 1- 設定您的新密碼；設定 DI-524 登入設定畫面之密碼。
若您要變更登入 DI-524 設定畫面的管理者密碼，請在”新密碼”及”確認新密碼”欄位中輸入您所要設定的密碼。

設定完成後，請按下”

”按鈕繼續。

(若您之前有設定密碼的話，請在”舊密碼”欄位，輸入之前所設定的密碼，否則保持空白即可。)

*若您不想要變更密碼，請直接按下”
略過。
**請將變更過後的登入密碼記下，否則日後可能無法登
入 DI-524 設定畫面。
***若忘記登入密碼的話，您可參考本手冊第 36 頁，將
DI-524 回復出廠預設值，但回復之後，您需要重新設
定一次 DI-524。

”按鈕，即可
