概述
前言
DCS-N4532/N4533/N4141 为网络防爆摄像机。本身内建网络服务器。 用户透过浏览器能实时的观看远端画面。 MPEG-4 视频压
缩可提供流畅影像质量。内建 SD 卡的功能，影像也可存储在 SD卡，并提供远端回放功能。可使用 Microsoft Media Player 进行回放。
使用者可能透过简易的图型界面管理此摄像机，可轻松的架构一居家型的安全监控系统。
装箱清单
主机
网线
电源适配器
光盘软件
保修卡和合格证
配件包
(胶塞 x4、螺钉(带胶垫)x4、大内六角螺丝刀 x1、小内六角螺丝刀 x1)
产品规格及说明
z 支持 PoE(Power Over Ethernet)供电（DCS-N4533/N4141）
z IP66 防水等级
z 支持双码流
z 超高分辨率 (540 TV Lines)
z 防止暴力破坏(可承受 400 镑重力)
z 使用 MPEG4 / M-JPEG 压缩格式
z 支持 SD 卡远端录影功能
z 双向语音
z 支持线上软体更新
z 支持网上即时 AVI 动态录影
用户手册 3
概述
z 兼容 Microsoft Windows Media Player
规格表
型号
硬件
分辨率 百万像素 高于 540 线
图像组件 1/4”CMOS 1/3” CCD
镜头 3.7~12mm vari-focal lens,F1.6
红外 无 12M
最低照度 1.5LUX 0LUX
CPU ARM 9 ,32 bit RISC
SDRAM 64MB
Flash 8MB
视频输出 1 Vp-p, 75 Ohms
I/O 1 in/out Relay out (COM. & N.O.)
声音输入 1
声音输出 1
电源 DC 12V, 490mA
尺寸(W×H×D) 126 x 126 x 100 mm
DCS-N4141 DCS-N4532 DCS-N4533
防水等级 IP66
Vandal
Proof
网络
以太网 10/ 100 Base-T
网络协议 HTTP, TCP/ IP, UDP, SMTP, FTP, PPPoE, DHCP,
用户手册 4
Polycarbonate shell can withstand impact of 400
pounds
概述
DDNS, NTP, 3GPP, UPnP
系统
1280x1024,
NTSC：
分辨率
720x480,704x480,352x240,176
640x480,
x120
320x240,
PAL：720x576, 704x576,
160x120
352x288, 176x144
影像调节 亮度, 对比度, 饱和度, 色调
PoE 供电 支持 不支持 支持
双码流 支持
图像设置 BLC
快照 支持
全屏显示 支持
压缩格式 MPEG-4/ JPEG
影像压缩调
CBR, VBR
节
移动侦测 支持，可设定 3 个不同的区域
触发响应 Mail, FTP, Save to SD card
报警 支持，可设置
安全 密码保护
软件升级 HTTP mode, 支持在线升级
同步连接 上限 10 人
音频 Yes, 2-way
SD 卡管理
录像触发 Motion Detection, IP check, Network break down
用户手册 5
概述
(wire only)
影像格式 AVI, JPEG
录像回放 支持
文件删除 支持
浏览器要求
系统 Windows 2000, XP, 2003, Microsoft IE 6.0 or above
产品安装
硬件安装
硬件
Intel-C 2.0G, RAM：512MB, Graphic card：64MB
推荐
最低配置 Intel-C 1.6G, RAM：256MB, Graphic card：32MB
DCS-N4141 无
请先连接变压器
网络摄像机连上网络
将摄像机安装到合适的地方
用户手册 6
概述
输入/输出控制安装
该网络摄像机包含了用于移动侦测、事件触发和报警等应用，其输入输出接口如下：
输入信号(GND+Alarm) – 该警示(alarm)输入系用于连接并做为触发远程装置之开路与闭路的接口；例如： PIRs、门 (窗)接点或玻璃爆裂
侦测接点。当外部事件被触发时将会激活输入讯号。
继电器输出 (COM +N.O.) – 作为继电器的输出端；例如：LED 或警报器。
GND
ALARM
COM
N.O.
ALARM IN
Relay Out
警示输入(Alarm Input )
1. GND (接地) :初始值为
2. Alarm(报警) :最大值为. 50mA
LOW
， 12V DC
继
电器输出Relay Output
1. COM: (Common)
2. N.O. (Normally Op
en):最大值. 1A, 24VDC or 0.5A, 125VAC
继电器安装
入端连接
输
用户手册 7
安装
继电器输出端连接
GND
ALAR
M
GND
ALAR
M
Door/Wi
ndow
Contacts
POE 供电 (适用 DCS-N4141 和 DCS-N4533)
建议选用 802.3af, 15.4W PoE Switch 规格
‧ PoE 是一种将电源整合到网络设备中的技术，使用与网络同一个线路。
用户手册 8
安装
‧ PoE 特别适用于 IP 监控和远端监控的应用中。
‧ 不需要在摄像机端安装电源插头。
‧ 可以在安装电源不方便的位置或者布线成本比较高的位置。
‧ PoE 不需要独立供电。
‧ 安装方便价格实惠。就是自己也能够很容易的安装好。
Ethernet
PoE IP Camera
PoE Switch
Ethernet Cable
Ethernet Cable
用户手册 9
PoE IP Camera
安装
IP 地址分派
1. 使用光盘内"IP Installer"软件来设定 DCS-N4141/N4532/N4533 的 IP地址。
该软件在附带光盘软件。
2. IP installer 有两种语言
IPInstallerCht.exe: 中文版
IPInstallerEng.exe:英文版
3. 有三种 IP 设置方式
a. 固定 IP
b. DHCP（动态 IP）
c. 拔号上网(PPPOE)
4. 执行 IP Installer
5. 若使用 Windows XP SP2 或以上操作系统一开始会出现安全警告的对话框，请选择解除。
用户手册 10
安装
解除后 IP Installer 将出现
用户手册 11
安装
6. 设备列中的摄影机后左边将会出现其目前所设定参数，在修改网络设定参数并按下下方的”修改”按键，出现重启摄像机的对话框，”
确定”完成设置。
用户手册 12
安装
显示器设置
1. 鼠标在桌面上按右键，选择“属性”。
2. 打开了”显示”属性对话框后，依次选择”设置”->”颜色质量”，选择”最高(32 位)”。
用户手册 13
安装
用户手册 14
安装
安装 ActiveX 控件
当首次使用 IE 查看 DCS-N4141/N4532/N4533 时，它将要求你安装 ActiveX组件。
安照提示安装即可。
如果设置失败，请检查 IE 浏览器的安全设置。
请依次选择 IE 工具框中的 工具 -> Internet 选项 -> 安全 -> 自定义级别
用户手册 15
安装
在安全设置里面请将“对没有标记安全的 ActiveX 控件进行初始化和脚本运行
或“提示”。
操作模式
启动 IE 浏览器，在 IE 地址栏里面键入相对应的的 IP 地址， 它将呈现出以下对话盒。 键入用户名称和密码。 缺省用户名称和密
码都是"admin"和"admin"。
用户手册 16
”以及“下载未签名的 ActiveX 控件”两项选取为 “启用”
安装
登陆后将出面已下界面
用户手册 17
安装
双点击视频画面，它将改变全屏模式。 按键"ESC"（退出）或再次双击视频画面，就会返回正常模式。
用户手册 18
安装

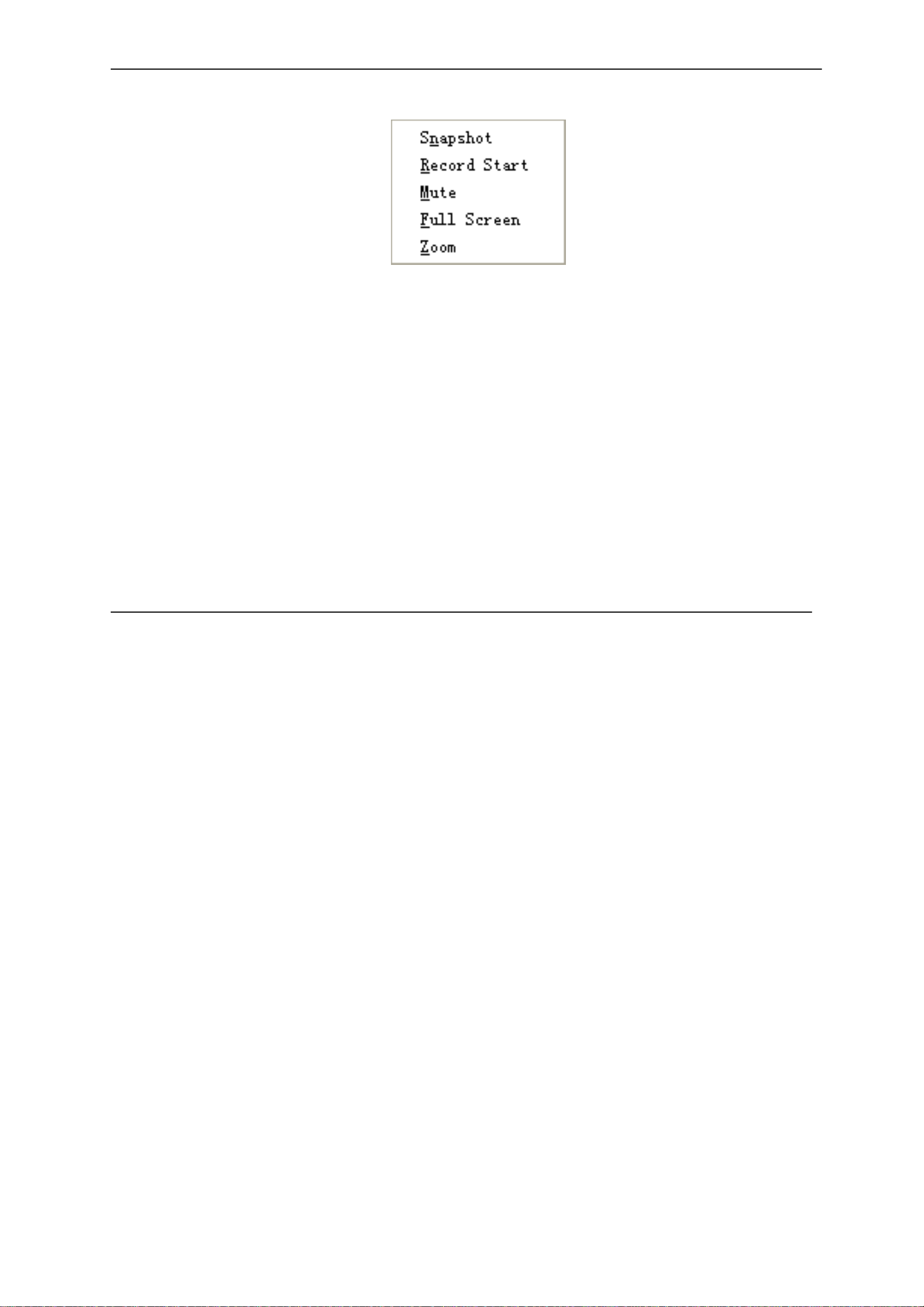

在视频画面上点击右键，将出现弹出菜单
1． Snapshot: 快照，以 jpeg 格式保存当前画面
2． Record Start: 在本地计算机上开始录像，它将寻问保存路径。在画面上再次点击鼠标右键选择”Stop Record”停止录像。录像内容以 AVI
格式存储在计算机内。(MicroSoft Media Play 播放器可以播放此录像)
3． Mute :静音
4． Full Screen : 全屏显示模式
5． Zoom : 放大画面
用户手册 19
设置
产品设置
用户手册 20
设置
网络设定
DCS-N4141/N4532/N4533 提供 DHCP 服务和固定 IP 两种方式获取 IP。
a. 在相应的位置填入正确的 IP 地址、掩码、网关及 DNS 服务器即能正常上网。
b. 使用 DHCP 时所有的网络参数将自动获得
用户手册 21
设置

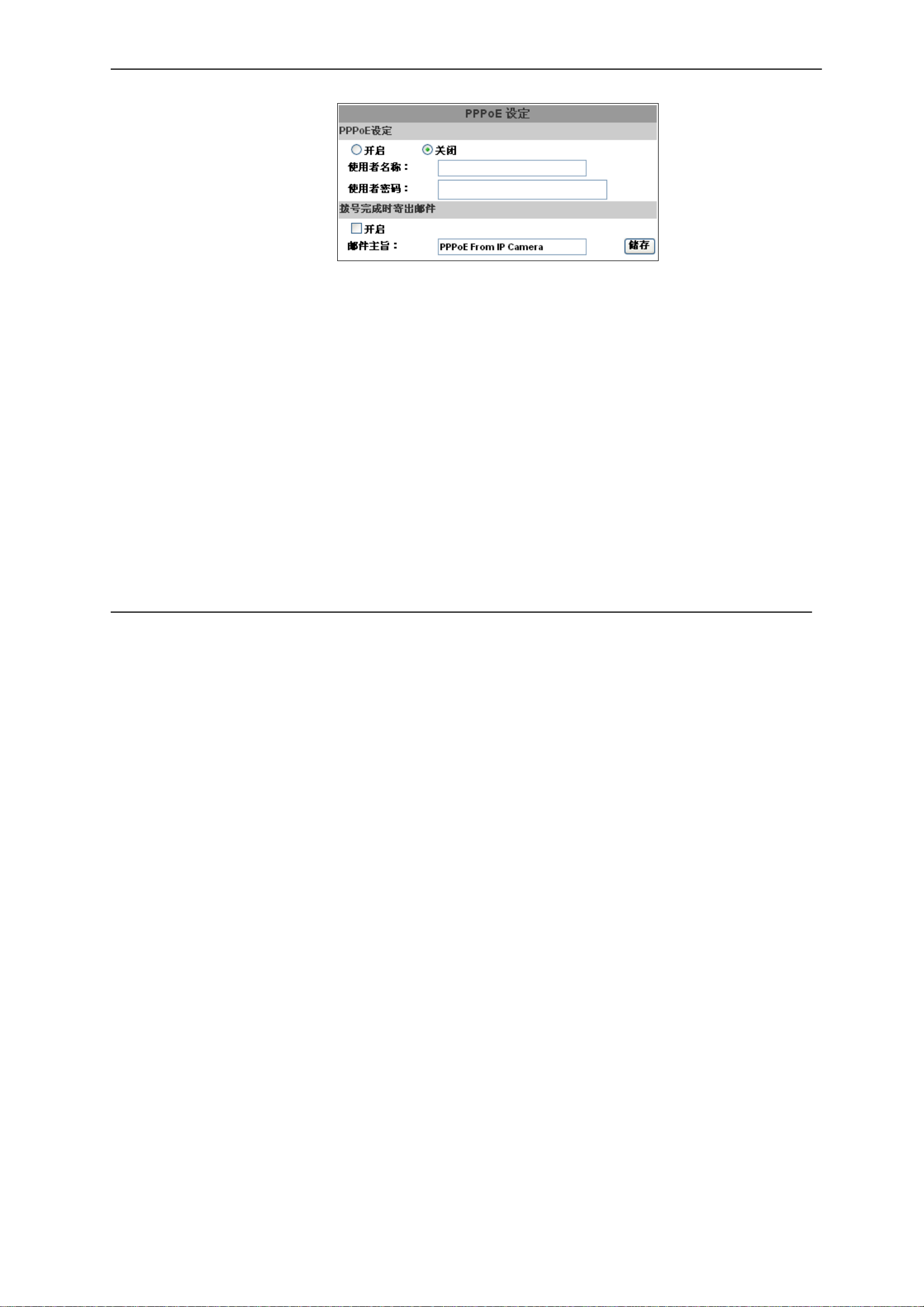

PPPOE 设定
选择“开启”选项启用虚拟拔号功能。
键入 DSL 提供的用户名及密码
拔号完成时寄出邮件: 当连接到互联网，它将发送一个邮件到指定的邮件帐户通知使用者拔号成功。 关于邮件设置，请参阅"邮件和 FTP"
设置。
用户手册 22
设置

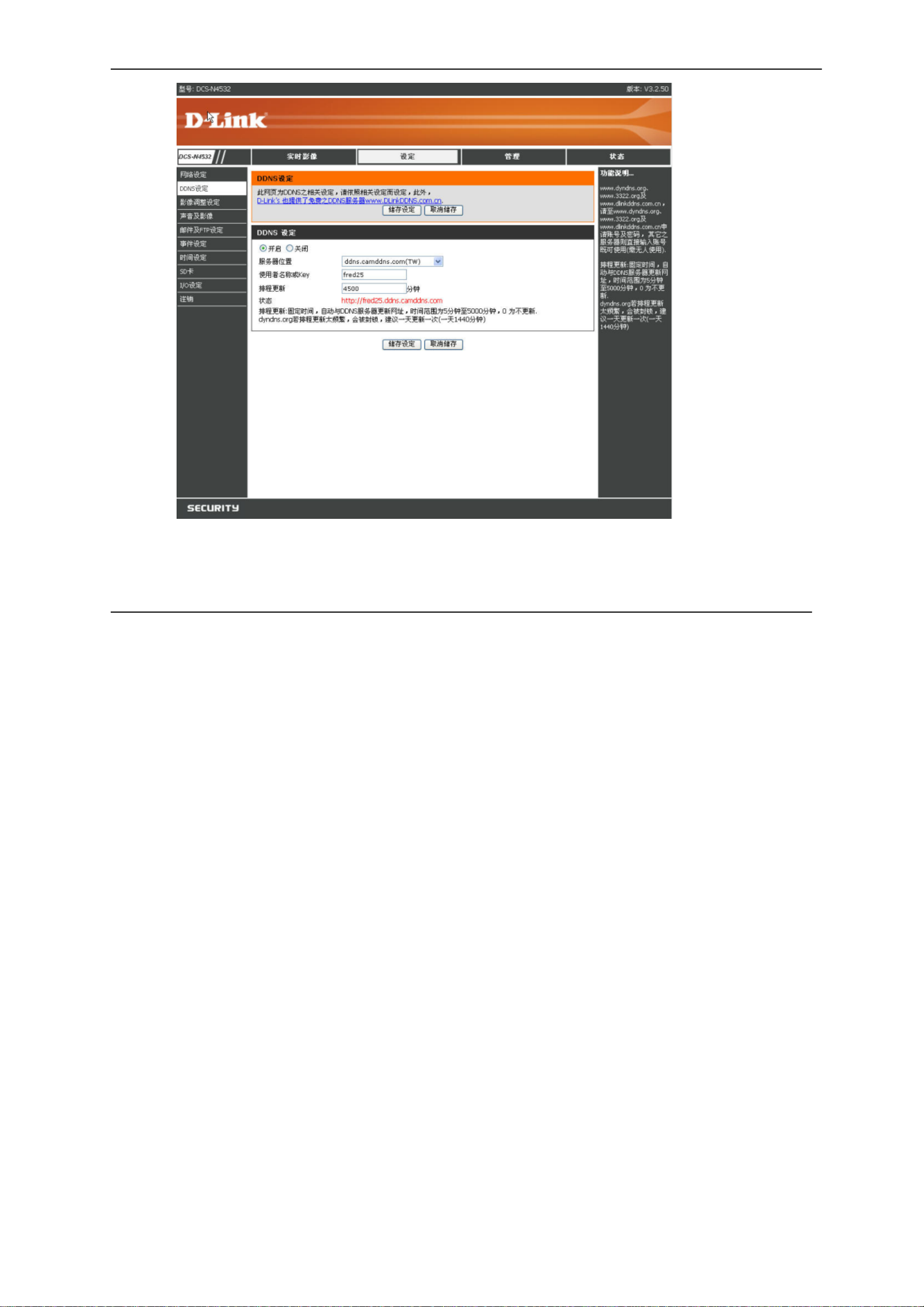

DDNS 设定
DCS-N4141/N4532/N4533 支持 DDNS 服务器
DDNS 是指动态域名服务器，当你没有一固定的 IP 地址时，推荐使用此服务。
用户手册 23
设置
当审请域名时，服务器将返回相对应的信息以供客户参考。
用户手册 24
设置
1. Updating: 信息正在上传至服务器
2. Idle: 服务停止
3. DDNS registration successful, can now log by
http://<username>.ddns.camddns.com: 注册成功
4. Update Failed, the name is already registered: 注册失败，这名称已被使用
5. Update Failed, please check your internet connection: 注册失败，请检查网络连接。
6. Update Failed, please check the account information you
注册失败，请检查用户名密码
影像调整设置
用户手册 25
设置
可根据实际需求调整"亮度"、"对比度"、"色彩"、"饱和"以便得到清晰影像。
影像原件设定,DCS- N4532/N4533 支持"自动电子快门"、背光补偿"、"自动增益控制"。
DCS-N4141 支持“背光补偿”、“自动增益”、“夜间模式”
影像格式和声音设定
用户手册 26
设置
影像格式分为简易模式与进阶模式。
分辩率：Full D1 – 720X480 (NTSC)， 720X576 (PAL)
CIF – 352X240 (NTSC)， 352X288 (PAL)
QCIF – 176X120 (NTSC)， 176X144 (PAL)
当在操作 DCS-N4141 的时候，选项为 SXGA、VGA 和 QVGA 以及 QQVGA
影像压缩模式：Constant Bit Rate（按照网络带宽设置进行压缩）
用户手册 27
设置
Variable Bit Rate (按照图像质量设置进行压缩)
CBR 64Kbps~4Mbps 数值越高，画质越高，反之亦然。
VBR Q 表示压缩比例，Q 越大压缩比越高，画质越低，反之亦然。
影像张数：视频每秒钟显示帧数(帧数越高，图像越流畅)
GOP 大小：（Group of Picture）画面群，指每秒钟压缩图片的张数，GOP 的长度越长，图像质量越高
影像方向：调整影像显示方向
声音设定：当本地 PC 机需要与摄像机对话时，请开启视频浏览页面上的“交谈”选择框
邮件及 FTP 设定
视频通过邮件寄出、FTP 配置设置。
用户手册 28
设置
邮件主机位置：此为 MAIL 服务器，须提供 SMTP 功能。(各 ISP 提供商 Mail 服务器设定皆不同，请查询各服务商的详细配置)
使用者名称：所使用 MAIL SERVER的账号
使用都密码：所使用 MAIL SERVER的密码
寄件者：发出邮件的 Mail 地址
收件者：接收邮件的 Mail 地址
密件：接收邮件的 Mail 址址（此地址已隐藏方式发送）
用户手册 29
设置
FTP 主机位置：请设定为上传 FTP 服务器地址
使用者名称：所使用 FTP SERVER 的账号
使用都密码：所使用 FTP SERVER 的密码
PORT 位置：21（文件传送服务默认端口 21,请根据本身服务器配置进行设定）
上传路径：影像保存路径，如果为空为 FTP 服务器根目录，必须确定上传路径权限是否开放。
用户手册 30
设置
事件设定
a. 位移侦测
DCS-N4141/N4532/N4533 提供 3 组不同区域的位移设定。当位移发生时，影像可发送保存至设定的邮件服务器、或文件传输服务
用户手册 31
设置
器。如有 SD 卡，也可以将影像储存在 SD 卡中，并通过浏览器远端回放卡中录像。区域的设置，点击“区域”，点击鼠标左键不放，
拖动鼠标画需要侦测的区域，点击储存完成。
b. 网络断线侦测
DCS-N4141/N4532/N4533 支持使用录像软件进行连接保存影像。如开启该功能，当连接断开后，影像将自动保存在 SD 卡里
以实现影像的不间断。
使用该功能，请在 IP 位置处填写安装录像软件的 PC 机的地址，选中存至 SD 卡的选项，点储存完成设置。
用户手册 32
设置
时间日期设置
系统支持手动输入时间、本地电脑时间作参照已经时间服务器同步的功能
用户手册 33
设置
SD 卡设定
SD 卡设定前，请先将 SD 卡完全的插入网络摄影机上的 SD 卡槽中
注意：使用 SD卡对网络摄影机的性能会有部分的影响 (例：浏览画面会有部分延迟)
DCS-N4141/N4532/N4533SD 卡功能支持影像回放、删除、报警等功能
回放
记忆卡里的所有记录都将以上面的形式显示出来
用户手册 34
设置
点选所要操作的日期记录，将显示如上，按照每个时间段事件触发原因，以及视频格式为 AV、I 图片存储为 JPG。如果
需要删除影像，只要勾选 Del 列中对应的框，再点击”Del”即可。
用户手册 35
设置

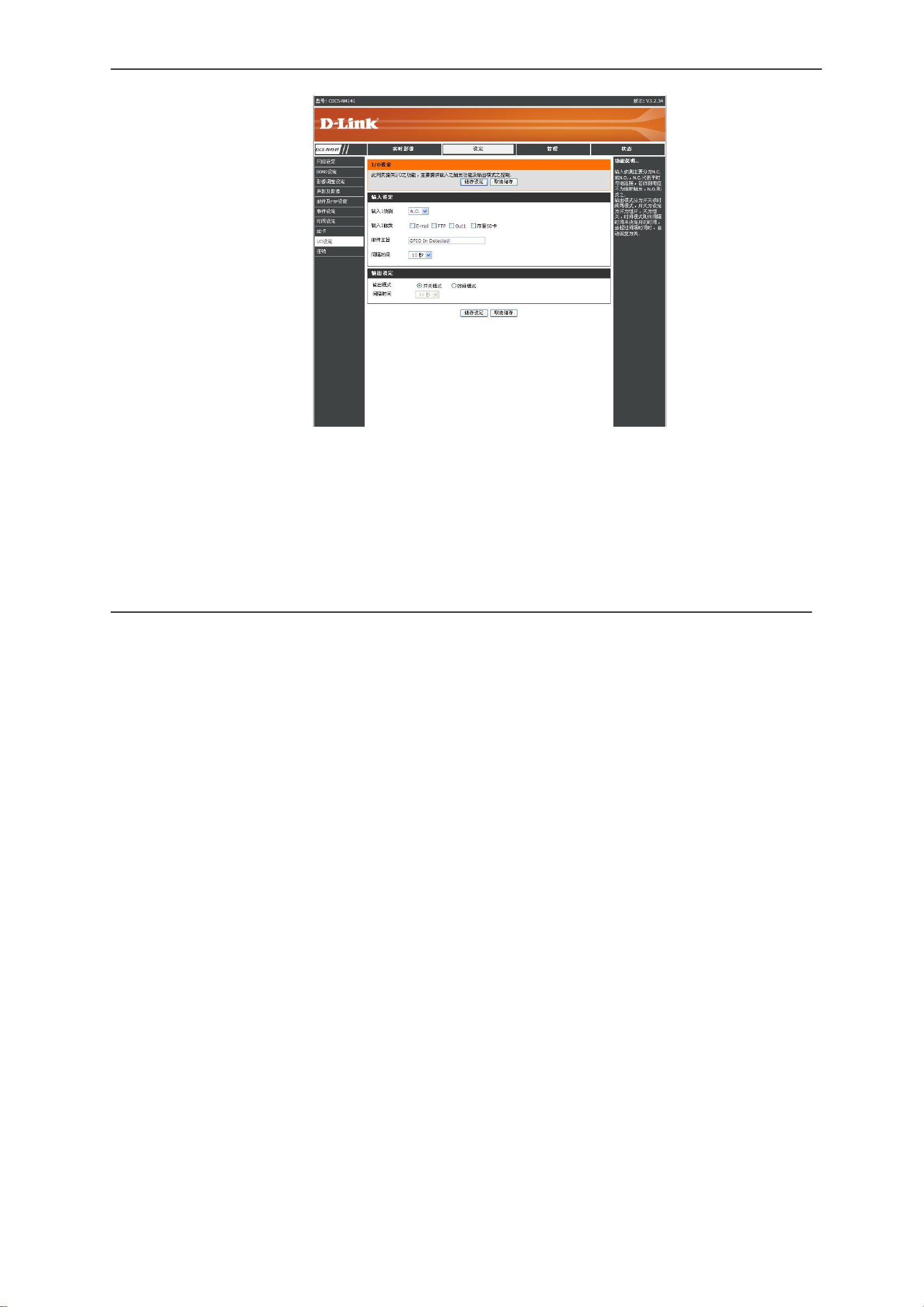

I/O 输入输出
当位移发生时，影像可发送保存至邮件服务器、文件传输服务器、视频显示器以及 SD 卡中。
当报警输出动作的时候，可以是时间量信号、也可以是开关量信号。
用户手册 36
设置
注销
用户手册 37
设置
系统设置
设备管理
服务器名称、系统语言以及系统时间等相关的设定都在此
。
用户手册 38
设置
a. 服务器名称:这是摄像机的名字。 这个名字将显示在 IP Installer 里。
b. 选择语言:有英文，中文繁体、中文简体选择。 当变动，将会呈现出以下对话盒确认更改语言。
c. 服务器时间设定:输入日期及时间或使用时间服务器自动调节。
用户管理
DCS-N4141/N4532/N4533 支持三种不同的用户，管理员，一般用户，使用匿名
a. 允许匿名登陆
b. 新增用户
填写用户名与密码，点击新增”按钮”。
c. 点击”编辑”、”移除”来实现修改用户。
用户手册 39
设置

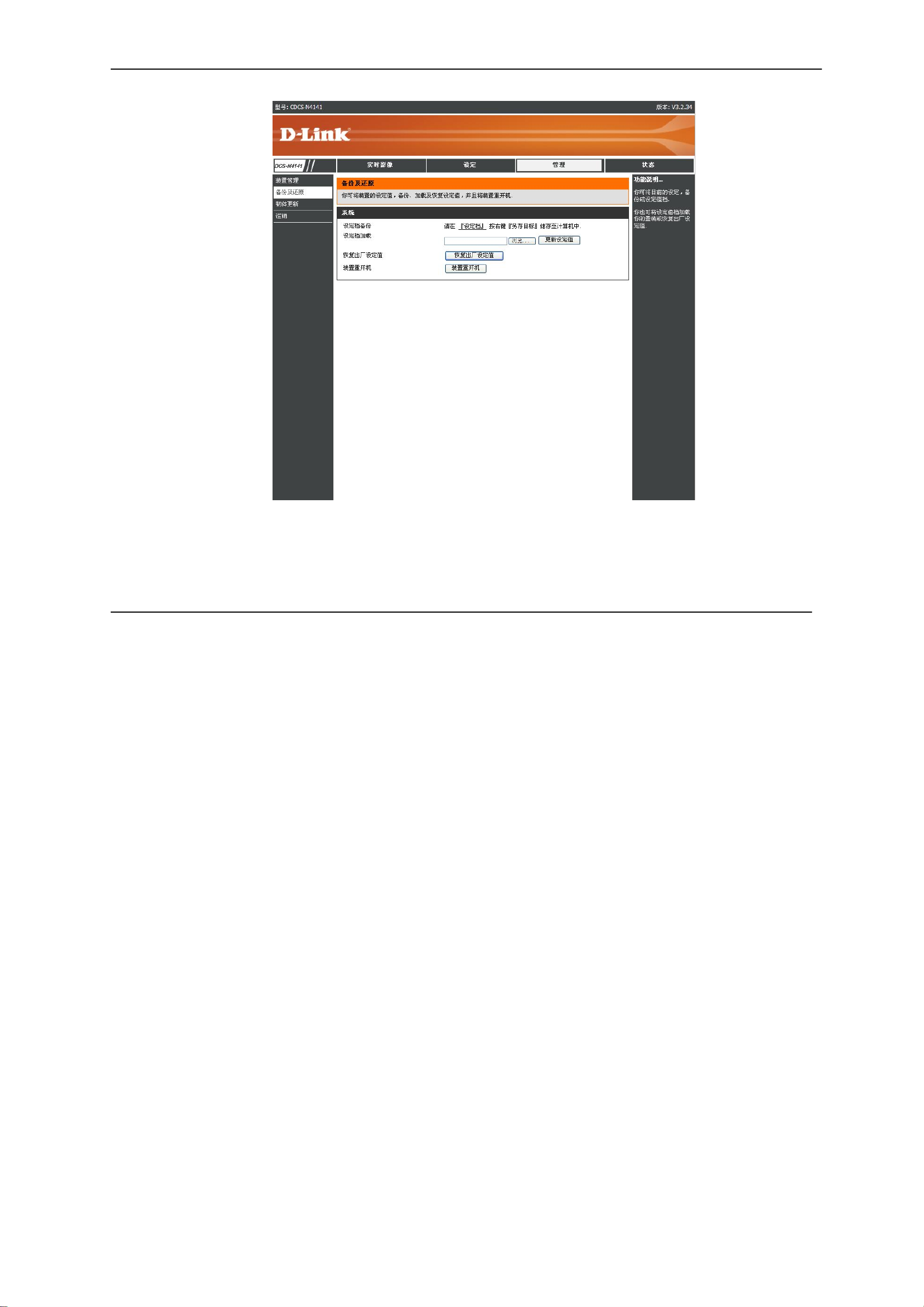

系统备份和复位
可以通过该处进行设备硬件参数的更新备份，以及重启设备和恢复出厂默认值。
系统重新开机: 重新启动摄像机。
恢复默认值: 删除所有 IP 摄像机中的设置，还原至出厂设置
用户手册 40
设置
系统更新
用户手册 41
设置
在线更新固件，点击"浏览::"选择固件。 然后点击"升级"的程序。
上面显示的为目前设备正在使用的版本号。

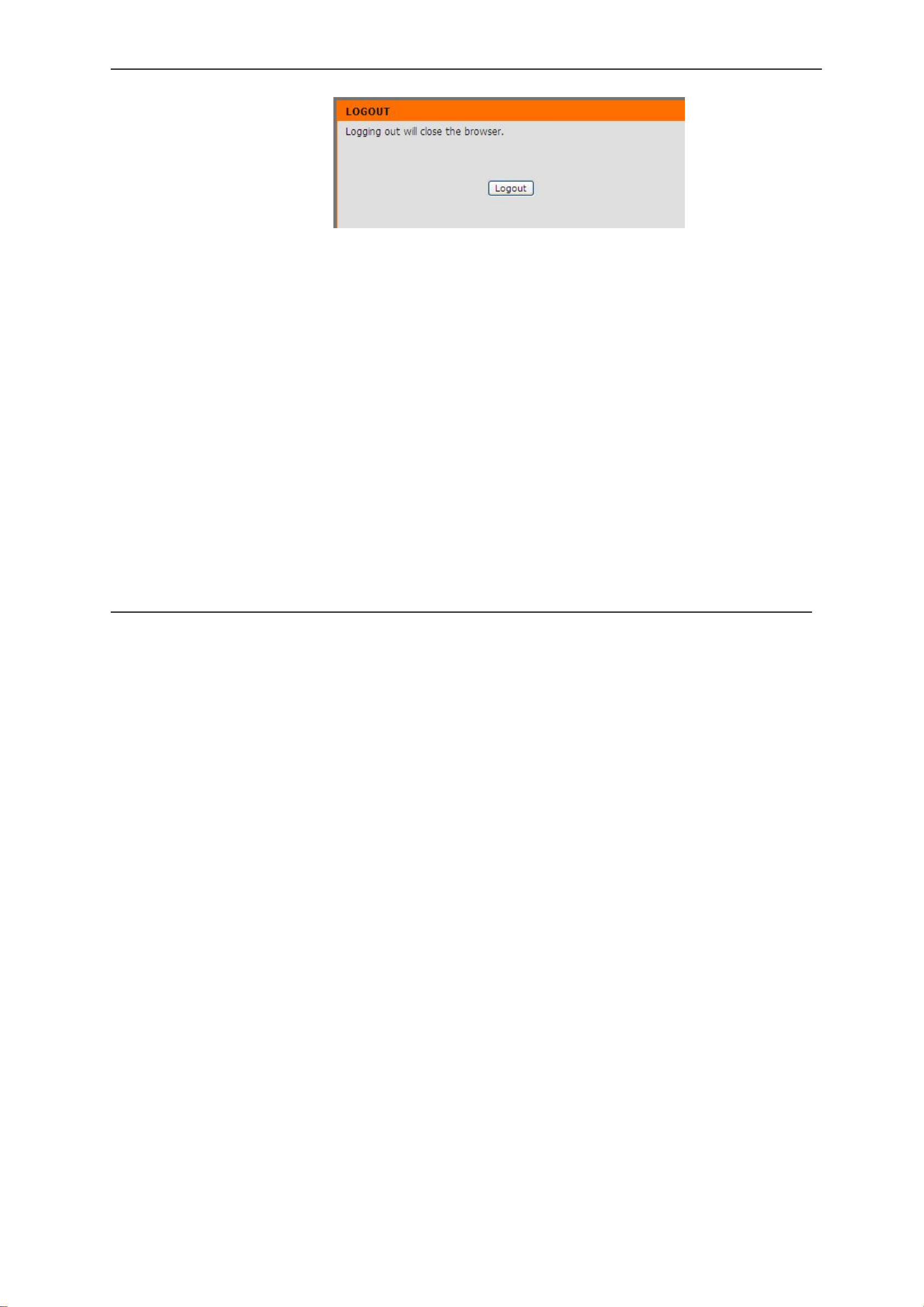

注销
。
注销退出当前设备，并关闭网页。
用户手册 42
设置
设备基本状态
查看当前设备的网址网关、设备名称等
用户手册 43
设置
系统操作历史记录浏览
可以查看当前设备的被登陆和各种操作历史记录。
用户手册 44
设置
注销
注销该网页
用户手册 45
设置
网络配置
a. 上网方式：ADSL 或 Cable Modem
b. IP 地址：一个固定或浮动 IP
i、 网络架构一：
c. 只有一台网络摄像机需上网
d. 如为固定 IP，则直接将 IP 设定于网络摄像机中。如为浮动 IP，则启动 PPPOE 功能，有网络摄像机自动连接上网。
用户手册 46
设置
ii、 网络架构二：
a. 上网方式：ADSL 或 Cable Modem
b. IP 地址：多个固定 IP 或浮动 IP
c. 除了网络摄像机，也有ＰＣ需要上网
d. 需要额外设备：网络交换器
e. 如为固定 IP，则直接将 IP 设定于网络摄像机中。如为浮动 IP，则启动 PPPOE 功能，有网络摄像机自动连接上网。PC 亦同。
恢复出厂设置
还原系统设置，以恢复默认密码及 IP 设置，请遵循发下步骤：
1、 持续按着图中标识的按钮
用户手册 47
设置
2、 接通摄像机电源，系统启动期间请不要松开按钮
3、 持续 30 秒后系统将恢复默认设置
预计IP为(
http://192.168.1.200)、帐号及密码都为admin。
附录 I
建议使用的 SD 卡，如下：
SanDisk 128M
SanDisk 256M
SanDisk 512M
SanDisk 1G
SanDisk 2G
SanDisk 4G
联系方式
公司名称：友讯电子设备（上海）有限公司
公司地址：上海长宁区天山路 641 号慧谷白猫科技园 1 号楼 8F
联系电话：021-52068899
Transcend 128M
80X
Transcend 256M
80X
Transcend 512M
80X
Transcend 1G 80X
Transcend 2G 80X
Transcend 4G 80X
传真号码：021-52053500
邮编号码：200336
用户手册 48
