1 Überblick über Ihren Mustang
0180 501 50 50*
In Deutschland stehen wir Ihnen
für Fragen, Anregungen oder bei
Problemen gerne zur Verfügung.
Mo.-Fr. 8-20 Uhr
*0,14€ /Min. aus dem deutschen Festnetz
(deutscher Mobilfunkhöchstpreis 0,42€ /Min.)
SERVICE- HOTLINE
1 Überblick über Ihren Mustang
Vielen Dank!
Wir danken Ihnen für den Kauf des Mustang und das entgegengebrachte
Vertrauen.

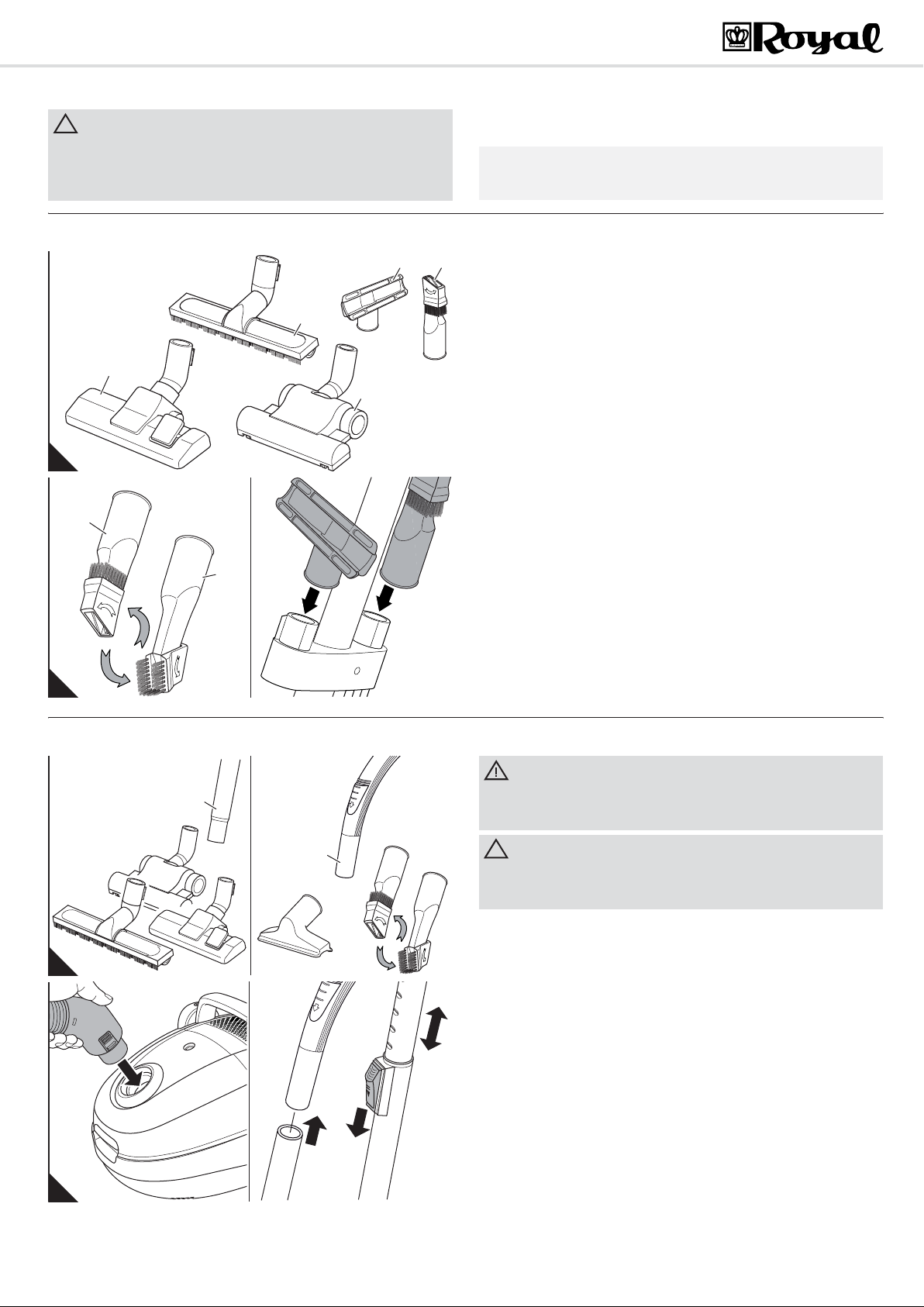

Übersicht über den Lieferumfang (Abb. 1)
1 Bodendüse (Abbildung beispielhaft)
2 Umschalter „Teppich/Hartboden“
3 Parkhaken
4 Verstauhaken
5 Staubfilterbeutel (1 im Gerät, 1 im Karton, optional*)
6 Staubbeutelhalter (im Gerät)
7 Motorschutzfilter
8 Hygiene-Ausblasfilter
9 Ausblasfilter-Abdeckung
10 Entriegelungstaste des Staubraumdeckels
11 Stromkabel mit Stecker
12 Verstauhalterung
13 Trageeingriff
14 Saugschlauch
15 Handgriff
16 Nebenluftregler
17 Parkhalterung
18 Saugleistungsregler
19 Kabelaufrolltaste
20 Transportgriff
21 Staubfilterbeutel-Wechselanzeige
22 Entriegelungstaste für Saugschlauch (1 von 2, 2. verdeckt)
23 Ein-/Aus-Schalter
24 Teleskoprohr
25 Teleskoprohr-Arretierung
26 Zubehörhalterung
27 2-in-1-Kombipinsel
28 Polsterdüse
29 Bedienungsanleitung
* je nach Modell und Ausführung im Lieferumfang
Inhaltsverzeichnis
1 Überblick über Ihren Mustang ................................................... 4
Garantiebedingungen ................................................................... 4
Im Garantiefall .............................................................................. 4
2 Sicherheitshinweise ................................................................... 5
2.1 zur Bedienungsanleitung .............................................................. 5
2.2 zu bestimmten Personengruppen ................................................. 5
2.3 zur Stromversorgung .................................................................... 5
2.4 zur bestimmungsgemäßen Verwendung ...................................... 5
2.5 bei defektem Gerät ....................................................................... 5
2.6 zur Entsorgung ............................................................................. 5
3 Vor dem Gebrauch ..................................................................... 6
3.1 Auspacken .................................................................................... 6
3.2 Düse auswählen ........................................................................... 6
3.3 Montieren ...................................................................................... 6
4 Gebrauch ..................................................................................... 7
4.1 Sicherheit beim Gebrauch ............................................................ 7
4.2 Staubsaugen ................................................................................ 7
4.3 Ausschalten .................................................................................. 7
4.4 Transportieren und Aufbewahren ................................................. 7
5 Wartung ....................................................................................... 8
5.1 Staubfilterbeutel wechseln ............................................................ 8
5.2 Motorschutzfilter reinigen ............................................................. 8
5.3 Hygiene-Ausblasfilter reinigen ...................................................... 9
5.4 Ersatzteile und Zubehör ............................................................... 9
5.5 Kaufempfehlung ........................................................................... 9
5.6 Bevor Sie das Gerät einsenden .................................................... 9
Technische Daten
Geräteart : Beutel-Bodenstaubsauger
Modell : Mustang [M7017 (-0/-1.../-8/-9)]
Spannung : 220-240 V ~, 50/60 Hz
Leistung : 1.800 W nom. - 2.200 W max.
max. nutzbares Staubbeutelvolumen : ca. 2,0 Liter
max. Staubbeutelvolumen : ca. 2,0 Liter
Stromkabellänge : ca. 5 m
Gewicht : ca. 4,7 kg
Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen
vorbehalten. © Royal Appliance International GmbH
Garantiebedingungen
Wir übernehmen für das von uns vertriebene Gerät die gesetzlich vorgeschriebene Gewährleistung von 24 Monaten ab Kaufdatum.
Innerhalb dieser Gewährleistungsfrist beseitigen wir nach unserer Wahl
durch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum Umtausch des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder
Herstellungsfehlern beruhen.
Von der Gewährleistung sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch (Betrieb mit falscher Stromart/-spannung, Anschluss
an ungeeignete Stromquellen, Bruch etc.) zurückzuführen sind, normaler
Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des
Gerätes nur unerheblich beeinflussen.
Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Verwendung anderer als original Royal
Verschleißteile fallen nicht unter die Garantie und sind deshalb kostenpflichtig!
Die Gewährleistung tritt nur in Kraft, wenn das Kaufdatum durch Stempel
und Unterschrift des Händlers auf der Garantiekarte bestätigt ist oder eine
Rechnungskopie dem eingeschickten Gerät beiliegt. Garantieleistungen
bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch
ein Anspruch auf eine neue Garantie!
Appliance-Ersatzteile erlischt die Garantie.
4
Im Garantiefall
Versenden Sie das Gerät ohne Staubfilterbeutel und mit einer kurzen Fehlerbeschreibung in Blockschrift.
Versehen Sie das Anschreiben mit dem Vermerk „Zur Garantie“. Senden
Sie es zusammen mit der Garantiekarte oder einer Rechnungskopie an
diese Adresse:
Royal Appliance International GmbH
Abt. Kundenservice
Jagenbergstraße 19
41468 Neuss
Deutschland
Tel.: +49 (0) 180 - 501 50 50*
Fax: +49 (0) 2131 - 60 90 60 95
www.dirtdevil.de
info@dirtdevil.de
*0,14 €/Minute aus dem deutschen Festnetz
(deutscher Mobilfunkhöchstpreis 0,42 €/Minute)
2 Sicherheitshinweise
2 Sicherheitshinweise
2.1 zur Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit
dem Gerät arbeiten. Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen
oder Schäden am Gerät führen.
Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.
Beachten Sie Hinweise, die wie folgt gekennzeichnet sind, unbedingt,
um Unfälle und Schäden am Gerät zu vermeiden.
2.2 zu bestimmten Personengruppen
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu
werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist.
2.3 zur Stromversorgung
Das Gerät wird mit elektrischem Strom betrieben, dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders
auf Folgendes:
Fassen Sie den Stecker nie mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
Sie immer direkt am Stecker. Ziehen Sie niemals am Stromkabel, es
könnte beschädigt werden.
Transportieren Sie das Gerät niemals am Stromkabel. Es könnte be-
schädigt werden.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
überfahren wird oder mit Hitzequellen in Berührung kommt. Es darf außerdem nicht zur Stolperfalle werden.
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
DE
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Bewahren Sie das Gerät für diesen Personenkreis unzugänglich auf.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden.
Es besteht Erstickungsgefahr.
Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten
und halten Sie es von Regen und Nässe fern.
Stellen Sie vor dem Anschließen an die Stromversorgung sicher, dass
die auf dem Typenschild angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Benutzen Sie nur Steckdosen mit
Schutzkontakt.
Benutzen Sie nach Möglichkeit keine Verlängerungskabel. Falls dies
unumgänglich ist, benutzen Sie nur GS-geprüfte, spritzwassergeschützte,
einfache Verlängerungskabel (keine Mehrfachsteckdosen), die für die
Leistungsaufnahme des Geräts ausgelegt sind.
Kontrollieren Sie das Stromkabel vor dem Benutzen auf eventuelle Be-
schädigungen.
2.4 zur bestimmungsgemäßen Verwendung
Der Bodenstaubsauger darf nur im Haushalt eingesetzt werden. Er ist für
eine gewerbliche Nutzung nicht geeignet.
Verwenden Sie den Bodenstaubsauger ausschließlich für das Reinigen
von trockenen, normal verschmutzten Böden. Wenn Sie die Möbelbürste
montiert haben, können Sie das Gerät ebenso zum Saugen von Möbeln
einsetzen. Bei komplett geöffnetem Nebenluftregler (Abb. 1/16) und mit
entsprechender Vorsicht kann das Gerät sogar zum Saugen von Gardinen
dienen.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. Verboten ist insbesondere:
Die Verwendung in der Nähe von explosiven oder leicht entzündlichen
Stoffen. Es besteht Brand- oder Explosionsgefahr.
Die Verwendung im Freien. Es besteht die Gefahr, dass Regen und
Schmutz das Gerät zerstören.
Das Hineinstecken von Gegenständen in die Öffnungen des Gerätes.
Es könnte überhitzen.
Das selbstständige Umbauen oder Reparieren des Gerätes.
2.5 bei defektem Gerät
Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defekten Stromkabel. Wenn die Anschlussleitung dieses Gerätes beschädigt
ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine
ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Verboten ist zudem:
Das Saugen von:
- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fingern und anderen Körperteilen sowie am Körper befindlichen Kleidungsstücken.
Sie könnten eingezogen werden und Verletzungen hervorrufen.
- Wasser und anderen Flüssigkeiten, insbesondere feuchten TeppichReinigungsmitteln. Feuchtigkeit im Inneren kann zum Kurzschluss
führen.
- Toner (für Laserdrucker, Kopierer usw.). Es besteht Brand- und Explosionsgefahr.
- glühender Asche, brennenden Zigaretten oder Streichhölzern. Es
kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln etc. Dadurch kann
das Gerät beschädigt werden.
- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schminke, Puder
usw. Dadurch kann das Gerät beschädigt werden.
Geben Sie ein defektes Gerät zur Reparatur an einen Fachhändler oder
den Royal
Service“.
Appliance-Kundendienst. Adresse ZSeite 48, „International
2.6 zur Entsorgung
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Stecker aus der Steckdose ziehen und
das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend den in Ihrem Land geltenden Umweltschutzvorschriften.
Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt
werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre
Kommunalbehörde oder Ihren Händler. Die verwendeten Filter sind aus
umweltverträglichen Materialien hergestellt. Sie können diese im Hausmüll
entsorgen.
5
3 Vor dem Gebrauch
3 Vor dem Gebrauch
3.1 Auspacken
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich in der Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Originalverpackung auf. Entsorgen Sie dagegen nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß.
3.2 Düse auswählen
2*
1
2
BA
1
2
4 5
3*
1. Packen Sie das Gerät und sein Zubehör aus.
2. Überprüfen Sie den Inhalt auf Unversehrtheit (Abb. 1).
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.
1. Wählen Sie je nach zu saugendem Untergrund eine Düse aus:
Als Zubehör sind neben der Bodendüse (Abb. 2/1) die Polsterdüse
(Abb. 2/4) und der 2-in-1-Kombipinsel (Abb. 2/5) im Lieferumfang enthalten.
- Polsterdüse (Abb. 2/4): Benutzen Sie diese, um Staub von Polster-
möbeln zu saugen.
- Der 2-in1-Kombipinsel (Abb. 3/A) kann eingesetzt werden als:
- Fugendüse (Abb. 3/A1): Benutzen Sie diese, um Staub aus schwer
zugänglichen Stellen zu saugen.
- Möbelpinsel (Abb. 3/A2): Benutzen Sie diesen, um Staub von Ge-
genständen zu saugen, die empfindliche Oberflächen haben.
*Optional (d. h. je nach Modell und Ausführung im Lieferumfang) er-
hältlich sind außerdem:
- Parkettbürste (Abb. 2/2*)
Diese ist mit langen Borsten ausgestattet und dient zum Absaugen
besonders empfindlicher Oberflächen (z. B. Parkett, Laminat).
- Turbobürste (Abb. 2/3*)
Diese besitzt einen rotierenden Bürstenkopf und eignet sich daher
zur Tiefenreinigung von Teppichen. Das Bürsten bewirkt ein Aufrichten des Teppichflors.
2. Stecken Sie nicht benötigte Zubehördüsen auf die Steckplätze der Zu-
behörhalterung (Abb. 3/B).
3. Bewahren Sie die übrigen Düsen sicher und für Kinder unzugänglich
auf.
3
3.3 Montieren
A
4
A
5
B
1
1
B
C
WARNUNG:
Verletzungsgefahr! Montieren Sie Düsen nur, wenn der Stecker aus der
Steckdose gezogen ist. Der Bodenstaubsauger könnte versehentlich
eingeschaltet werden.
ACHTUNG:
Stellen Sie vor dem Saugen sicher, dass die aufgesetzte Düse für den
zu saugenden Untergrund geeignet ist. Beachten Sie die Empfehlungen
des Belagherstellers.
1. Stecken Sie die gewählte Düse auf das untere Ende des Teleskoprohrs
(Abb. 4/A1) bzw. des Handgriffs (Abb. 4/B1).
2. Stecken Sie das Ende des Saugschlauchs wie abgebildet in die Auf-
nahmeöffnung (Abb. 5/A), bis die Verriegelung hör- und spürbar einrastet.
Bei Verwendung des Teleskoprohrs:
3. Stecken Sie den Handgriff in das obere Ende des Teleskoprohrs
(Abb. 5/B).
4. Stellen Sie die Länge des Teleskoprohrs ein (Abb. 5/C). Drücken Sie
dazu die Teleskoprohr-Arretierung nach unten. Ziehen Sie dann das
Teleskoprohr auf die gewünschte Länge. Zum Verriegeln lassen Sie
die Teleskoprohr-Arretierung beim Ziehen los. Sie hören ein deutliches
Klicken.
6
4Gebrauch
4Gebrauch
4.1 Sicherheit beim Gebrauch
WARNUNG:
Verletzungsgefahr! Prüfen Sie Gerät und Stromkabel vor jeder Benutzung. Ein beschädigtes Gerät darf nicht verwendet werden.
WARNUNG:
Verletzungsgefahr! Achten Sie insbesondere beim Saugen von Treppen
darauf, dass Sie sich stets oberhalb des Gerätes befinden.
ACHTUNG:
Verwenden Sie den Bodenstaubsauger nur, wenn alle Filter intakt, trocken und korrekt eingesetzt sind. Stellen Sie sicher, dass keinerlei
Gegenstände das Teleskoprohr, den Saugschlauch oder andere Öffnungen verstopfen.

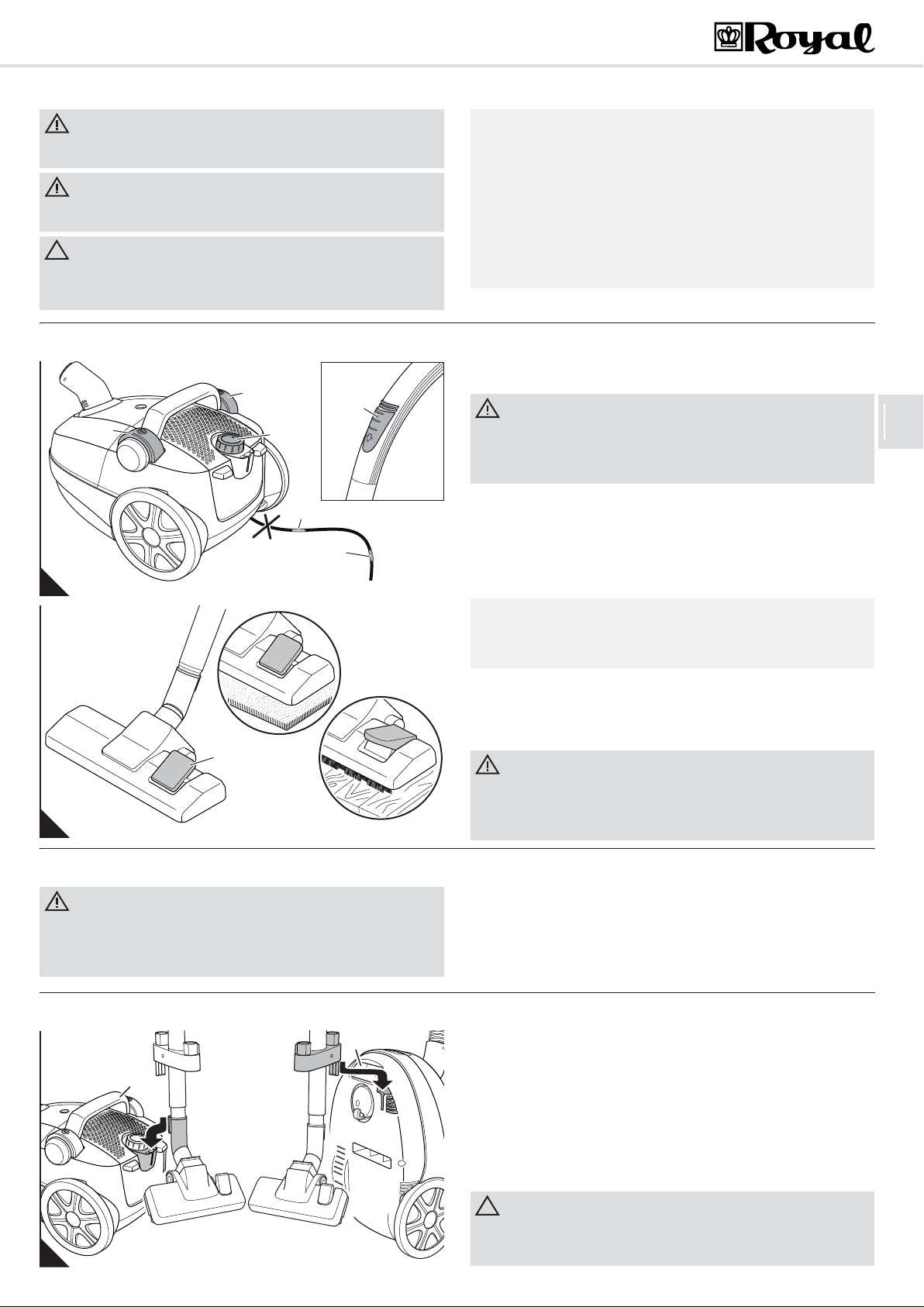

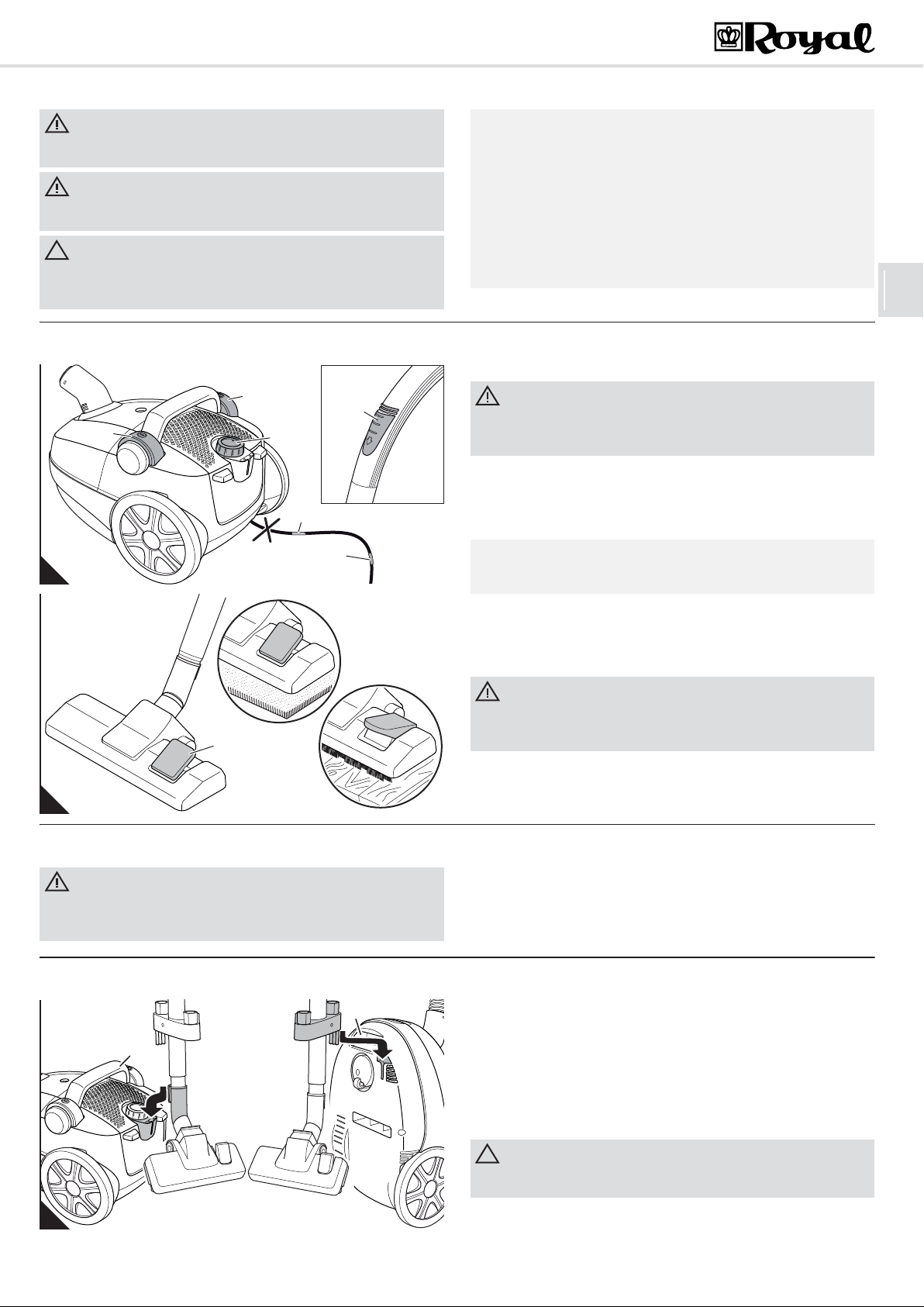

4.2 Staubsaugen
4
3
5
6
HINWEIS:
Der Bodenstaubsauger besitzt einen Überhitzungsschutz. Er schaltet
sich bei Überhitzung (z. B. durch verstopfte Saugwege) automatisch ab.
Ist dies der Fall:
Schalten Sie den Bodenstaubsauger aus.
Ziehen Sie den Stecker.
Beseitigen Sie die Ursache der Überhitzung.
Warten Sie ca. 45 Minuten.
Den abgekühlten Bodenstaubsauger können Sie wieder einschalten.
1. Ziehen Sie das Stromkabel am Stecker bis zur gelben Markierung
(Abb. 6/1) heraus.
WARNUNG:
Gefahr eines elektrischen Schlags! Falls die rote Markierung (Abb. 6/2)
sichtbar ist, ziehen Sie das Stromkabel mithilfe der Kabelaufrolltaste
(Abb. 6/4) wieder bis zur gelben Markierung (Abb. 6/1) ein. Anderenfalls
kann das Stromkabel beschädigt werden.
DE
2
1
6
A
1
7
4.3 Ausschalten
WARNUNG:
Verletzungsgefahr! Beim unkontrollierten Einziehen des Stromkabels
kann dieses umherschlingern, zur Stolperfalle werden oder Gegenstände umreißen. Behalten Sie daher den Stecker in der Hand und führen
Sie ihn beim Einziehen des Stromkabels mit.
2. Stecken Sie den Stecker in eine Steckdose mit Schutzkontakt.
3. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 6/3)
ein.
4. Stellen Sie die Saugleistung am Saugleistungsregler (Abb. 6/5) je nach
zu saugendem Untergrund ein.
HINWEIS:
Mit dem Nebenluftregler (Abb. 6/6) können Sie die Saugleistung schnell
reduzieren, z. B. um eingesaugte Gardinen wieder freizugeben.
5. Wenn Sie die Bodendüse einsetzen, stellen Sie den Umschalter „Tep-
pich/Hartboden“ je nach Bodenbelag ein (Abb. 7/1):
B
- Abb. 7/A: für lang- und kurzflorige Teppiche, Läufer
- Abb. 7/B: für Hartböden wie Parkett, Fliesen, PVC usw.
WARNUNG:
Verletzungsgefahr! Wenn Sie den Arbeitsplatz verlassen, schalten Sie
das Gerät aus und beachten Sie die Hinweise unter ZKapitel 4.3,
„Ausschalten“. So vermeiden Sie Unfälle.
1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 6/3)
aus und ziehen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Um das Stromkabel einzuziehen, drücken Sie die Kabelaufrolltaste
(Abb. 6/4).
4.4 Transportieren und Aufbewahren
A
B
1
8
1
Tragen Sie den Bodenstaubsauger ausschließlich am Transportgriff
(Abb. 8/A1) oder am Trageeingriff (Abb. 8/B1).
Zum Aufbewahren können Sie das Teleskoprohr entweder
- mithilfe des Parkhakens der Bodendüse parken (Abb. 8/A) oder
- mithilfe des Verstauhakens verstauen (Abb. 8/B).
Wenn Sie das Gerät längere Zeit lagern möchten, entnehmen Sie den
Staubfilterbeutel ZKapitel 5.1, „Staubfilterbeutel wechseln“ und entsorgen
Sie ihn ordnungsgemäß. Bewahren Sie das Gerät in einem kühlen, trockenen Raum für Kinder unzugänglich auf.
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z. B. Heizung,
Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Die Hitze kann das
Gerät beschädigen.
7
5 Wartung
B
5Wartung
5.1 Staubfilterbeutel wechseln
ACHTUNG:
Bevor Sie den Staubfilterbeutel wechseln, schalten Sie das Gerät aus.
So vermeiden Sie, dass Staub das Gerät beschädigt.
HINWEIS:
Gehen Sie beim Entnehmen des Staubfilterbeutels vorsichtig vor, damit
kein Staub aus dem Staubfilterbeutel austreten kann.
A
9
1
A B
10
B
Wechseln Sie den Staubfilterbeutel spätestens dann, wenn die Staub-
filterbeutel-Wechselanzeige im Sichtfenster (Abb. 9/A1) erscheint, vor längerer Lagerung oder Versand.
Wechseln Sie den Staubfilterbeutel aus hygienischen Gründen zudem
spätestens alle 3 Monate.
1. Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steck-
dose, ZKapitel 4.3, „Ausschalten“.

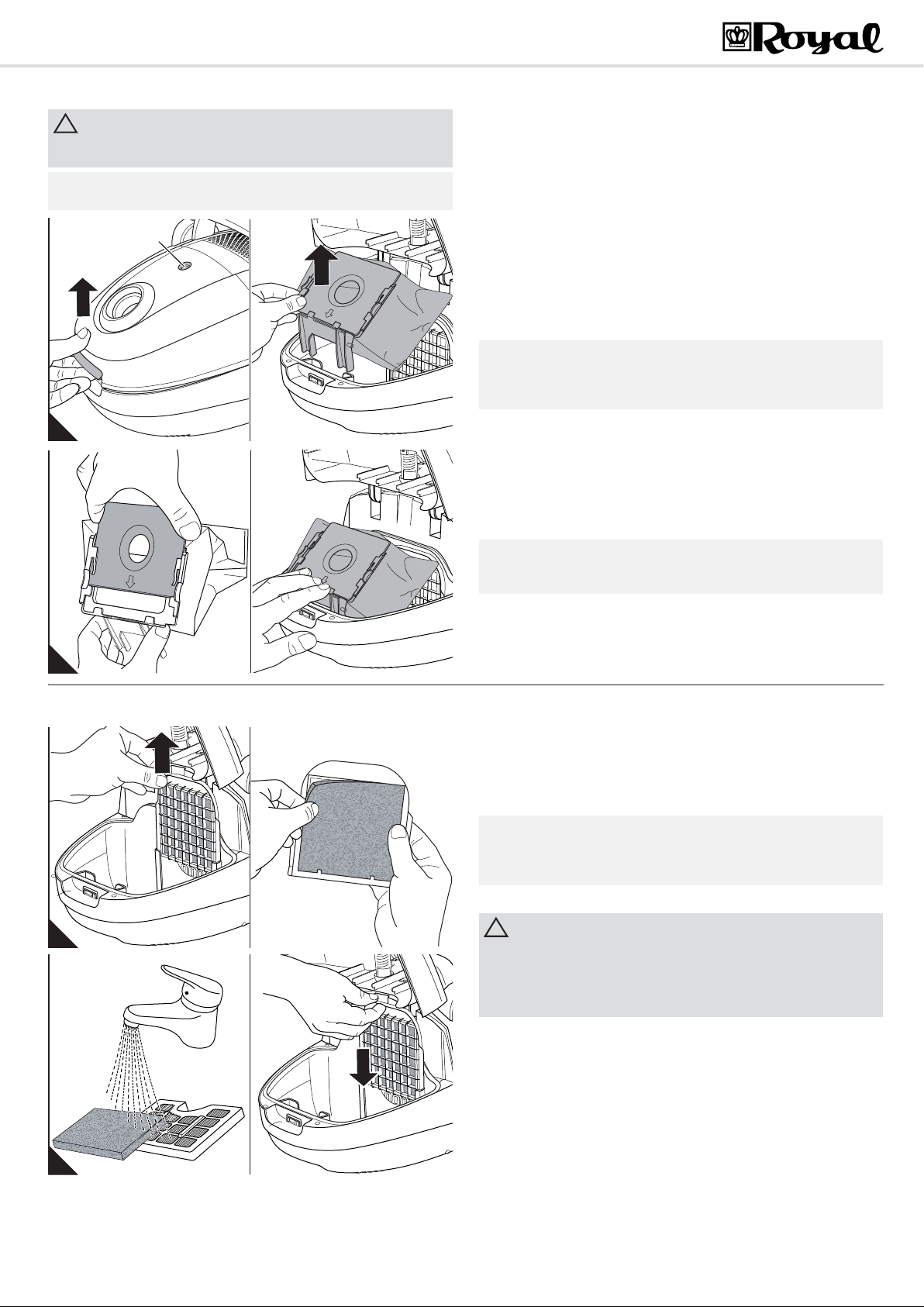

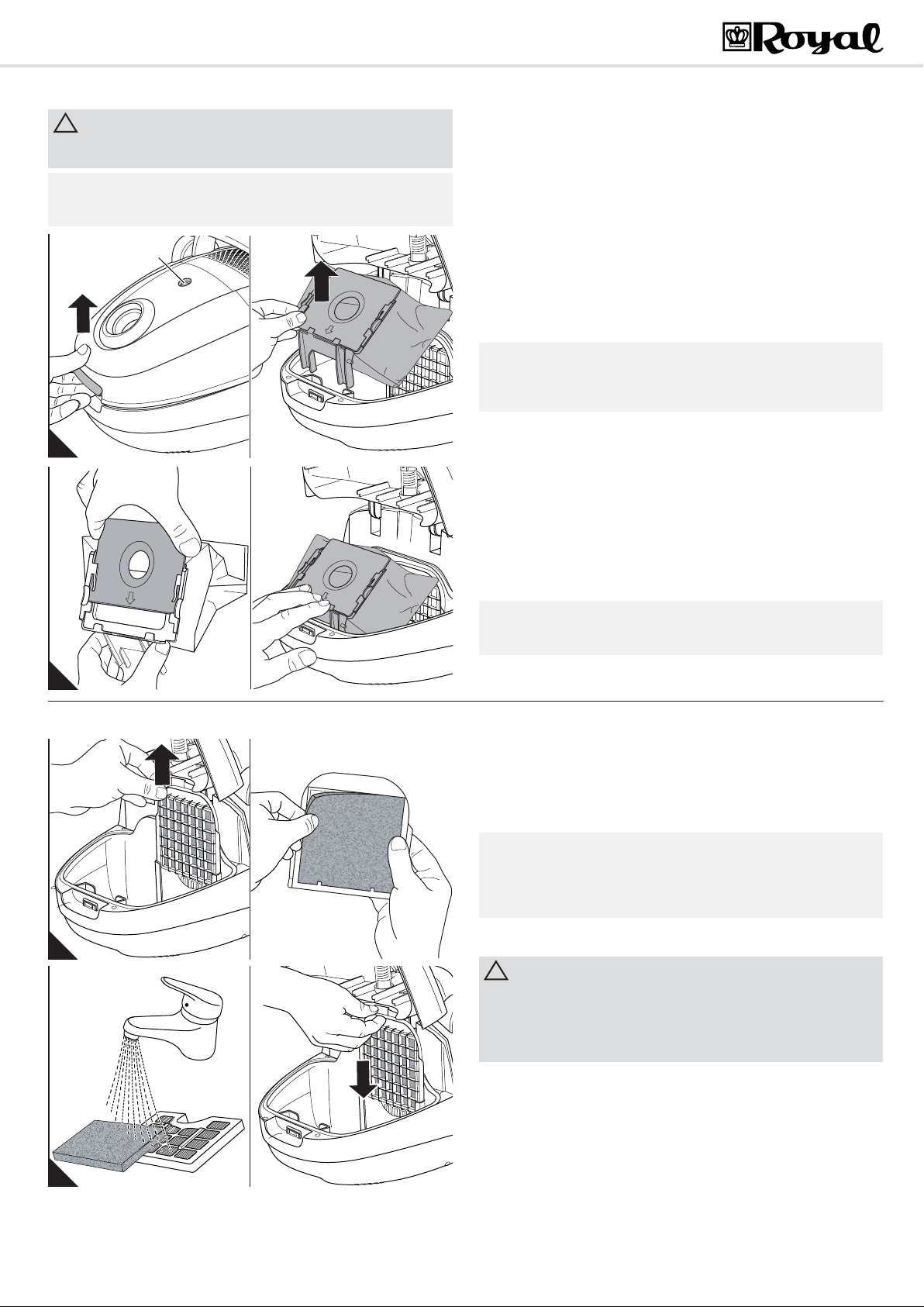

2. Öffnen Sie den Staubraumdeckel, indem Sie seine Entriegelungstaste
drücken (Abb. 9/A) und ihn anschließend aufklappen.
3. Klappen Sie den Staubraumdeckel so weit auf, bis er spürbar einrastet
und von selbst geöffnet bleibt.
4. Ziehen Sie den Staubbeutelhalter samt Staubfilterbeutel wie abgebildet
aus dem Gerät (Abb. 9/B).
5. Ziehen Sie den vollen Staubfilterbeutel aus dem Staubbeutelhalter
(Abb. 10/A).
HINWEIS:
Den Inhalt des Staubfilterbeutels können Sie im Hausmüll entsorgen,
solange er keinen für den Hausmüll verbotenen Schmutz enthält.
6. Schieben Sie den neuen Staubfilterbeutel wie abgebildet in den Staub-
beutelhalter (Abb. 10/A), bis er exakt an der Kante des Staubbeutelhalters anliegt.
7. Kontrollieren Sie bei dieser Gelegenheit sogleich den Motorschutzfilter.
Reinigen Sie ihn bei Bedarf, ZKapitel 5.2, „Motorschutzfilter reinigen“.
8. Setzen Sie den Staubbeutelhalter samt neuem Staubfilterbeutel wieder
ein (Abb. 10/B):
- Setzen Sie dafür den Staubbeutelhalter in seine Führung ein.
- Drücken Sie den Staubbeutelhalter dann bis zum Anschlag nach unten (Abb. 10/B).
HINWEIS:
Der Staubraumdeckel lässt sich später nur schließen, wenn der Staubfilterbeutel korrekt eingesetzt wurde.
9. Schließen Sie den Staubraumdeckel. Er rastet hörbar ein.
5.2 Motorschutzfilter reinigen
A
11
A
12
B
1. Schalten Sie das Gerät aus und entnehmen Sie den Staubbeutelhalter
samt Staubfilterbeutel, ZKapitel 5.1, „Staubfilterbeutel wechseln“,
Schritte 1–4.
2. Ziehen Sie den Motorschutzfilter am Filterhalter wie abgebildet nach
oben aus seiner Führung (Abb. 11/A).
3. Trennen Sie den Motorschutzfilter vom Filterhalter (Abb. 11/B).
HINWEIS:
Es empfiehlt sich, bei dieser Gelegenheit auch den Hygiene-Ausblasfilter zu kontrollieren (ZKapitel 5.3, „Hygiene-Ausblasfilter reinigen“) und
im Bedarfsfall beide Filter gleichzeitig zu reinigen (Abb. 12/A).
4. Spülen Sie den Motorschutzfilter von Hand mit klarem, kaltem Wasser
gründlich aus.
ACHTUNG:
Die Filter sind waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich. Verwenden Sie außerdem zur Reinigung keine Reinigungsmittel. Lassen Sie die Filter nach der Nassreinigung trocknen
(ca. 24 Stunden bei Raumtemperatur). Setzen Sie sie erst wieder ein,
wenn sie vollkommen trocken sind.
5. Falls der Motorschutzfilter beschädigt oder verformt sein sollte, erset-
zen Sie ihn durch einen neuen (ZKapitel 5.4, „Ersatzteile und
Zubehör“).
6. Setzen Sie den neuen/gereinigten und vollkommen trockenen Motor-
schutzfilter zurück in seinen Filterhalter (Abb. 11/B).
7. Schieben Sie den Motorschutzfilter am Filterhalter hinter die beiden
Führungsschienen (Abb. 12/B), so dass die Wölbung des Filterhalters
nach oben zeigt und das Gitter nach dem Einsetzen noch sichtbar ist.
8. Setzen Sie den Staubbeutelhalter mit Staubfilterbeutel ein und schlie-
ßen Sie den Staubraumdeckel, ZKapitel 5.1, „Staubfilterbeutel
wechseln“, Schritte 8–9.
8
Loading...
