Поздравляем вас с покупкой новой педали Whammy™. Когда компания DigiTech выпустила
педаль Whammy™, она стала самой революционной педалью на гитарном рынке с момента
выпуска педали wah-wah (вау-вау). Спустя почти десять лет мы приложили немало усилий,
чтобы выпустить ту самую Whammy™. Мы обдумали каждую деталь при воссоздании этой
классической педали изменения высоты тона. Мы усилили металлический корпус, чтобы она
легче выносила тяготы сценической жизни, добавили MIDI вход для большей гибкости, набор
индикаторов, чтобы легче ориентироваться в настройках, а также режим Dive Bomb, который
позволяет опустить звучание гитары на 3 октавы вниз. Мы гордимся тем, что вам нужна наша
педаль, и тем, что мы можем ее вам предоставить. Хотя пользоваться Whammy™ чрезвычайно
просто, настоящее руководство пользователя поможет вам понять функции Whammy™ и
позволит использовать педаль по полной в течение долгих лет ее службы.
Комплектация
Сборка вашей Whammy™ происходила под тщательным контролем. Все комплектующие
должны присутствовать и находиться в идеальном рабочем состоянии. Убедитесь, что в
комплект поставки входят:
Педаль Whammy™
Блок питания PS750 или PS913
Руководство пользователя
Гарантийная регистрационная карточка
Если что-то отсутствует в комплектации, пожалуйста, свяжитесь с заводом-изготовителем.
Заполните гарантийную регистрационную карточку, она потребуется вам, если что-нибудь
случится с вашей педалью.
Руководство пользователя
3
1
4
5 6
7 829
Whammy™ — шаг за шагом
Подробное описание
Ручка пресетов — При помощи этой ручки вы можете выбрать режим работы
1.
педали Whammy™, гармонические интервалы или степень расстройки, которые
контролируются педалью
Индикаторы — Индикаторы показывают активный пресет.
2.
Педаль — Педаль используется для изменения высоты нот, играемых на
3.
Руководство пользователя
гитаре (аналогично приему “подтяжка” (бэнд)), изменения интервала гармонии
и смешивания входного сигнала гитары с сигналом, полученным в результате
ее расстройки педалью.
Переключатель — Этот переключатель включает и выключает эффект.
4.
Вход — Подключите ваш инструмент к этому входу.
5.
Вход MIDI In — Подключайте к этому входу любое внешнее устройство MIDI
6.
для того, чтобы управлять педалью на расстоянии.
7.
Питание — Подключите к этому входу блок питания, поставляемый с педалью.
Не используйте никакие другие блоки питания кроме PS750 или PS913.
Выход Dry Out — На этот выход подается необработанный сигнал вашей
8.
гитары.
Выход Wet Added Output — На этот выход подается микс из
9.
необработанного сигнала и сигнала, прошедшего через Whammy™.
Руководство пользователя
Distortion Pedal
Tuner
Dry Out
Wet Added
Input
AC Power
MIDI Out
MIDI In
Подключение
Педаль Whammy™ чрезвычайно просто настраивать и использовать. Проделайте
следующие простые операции и вы можете отжигать:
Подключите инструмент к соответствующему входу (Input).
•
Подключите выход “Wet added” к вашей любимой педали дисторшн (перегруза)
•
или усилителю.
Если необходимо, подключите выход “Dry Out” к гитарному тюнеру.
•
Подключите выход MIDI (MIDI Out) контроллера к MIDI входу (MIDI In) педали
•
Whammy™.
Включите усилитель и выставьте нужный вам уровень громкости.
•
При помощи ручки пресетов выберите нужный эффект или интервал.
•
Питание
Тюнер
Педаль дисторшн
Руководство пользователя
О педали Whammy™
У педаль Whammy™ есть 17 пресетов, которые можно выбирать вращая ручку
пресетов. Около выбранного пресета загорается индикатор. Пресеты разбиты на
три группы: Whammy, Гармония и Расстройка.
Whammy - Пресеты этой группы изменяют высоту сигнала вашей гитары (высоту
нот, которые вы играете), делая его выше или ниже в зависимости от выбранного
пресета. При нажатии на педаль и возврате ее обратно, высота сигнала меняется
от исходной высоты на входе до высоты, которая задана активным пресетом. В
группе Whammy есть следующие пресеты:
2 Oct Up - Высота нот поднимается на две октавы
вверх.
1 Oct Up - Высота нот поднимается на одну октаву
вверх.

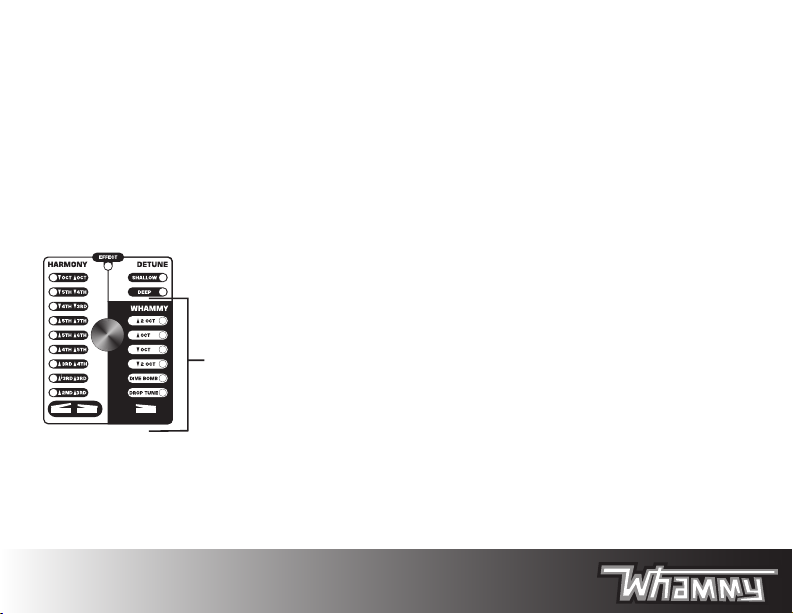

Пресеты
Whammy
1 Oct Down - Высота нот поднимается на одну
октаву вниз.
2 Oct Down - Высота нот поднимается на две октавы
вниз.
Dive Bomb - Опускает звучание вашей гитары на три
октавы вниз.
Drop Tune - Опускает играемую ноту на два
полутона вниз, при этом педаль работает наоборот
(нажатая педаль — сигнал не изменяется).
Руководство пользователя
Harmony - Пресеты этой группы (Гармония) добавляют гармонию к вашему исходному
сигналу. И нота гармонии, и входной сигнал смешиваются, как если бы две гитары играли
одновременно. При нажатии на педаль и возврате ее назад нота гармонии меняется между
двумя интервалами, которые задаются выбранным пресетом, а входной сигнал остается
неизменным. В группе Гармония есть следующие пресеты:
Пресеты
Harmony
положение) до квинты (педаль нажата до упора) выше входной ноты.
5th Up/6th Up - нота гармонии меняется от квинты (ненажатое положение) до сексты
(педаль нажата до упора) выше входной ноты.
4th Up/7th Up - нота гармонии меняется от кварты (ненажатое положение) до септимы
(педаль нажата до упора) выше входной ноты.
4th Dn/3rd Dn - нота гармонии меняется от кварты (ненажатое положение) до терции
(педаль нажата до упора) ниже входной ноты.
5th Dn/4th Dn - нота гармонии меняется от квинты (ненажатое положение) до кварты
(педаль нажата до упора) ниже входной ноты.
Oct Up/Oct Dn - нота гармонии меняется от октавы выше входной (ненажатое положение)
до октавы ниже входной ноты (педаль нажата до упора).
2nd Up/3rd Up - нота гармонии меняется от секунды (ненажатое
положение) до терции (педаль нажата до упора) выше входной
(играемой) ноты.
Min 3rd Up/3rd Up - нота гармонии меняется от малой терции
(ненажатое положение) большой терции (педаль нажата до упора)
выше входной ноты.
3rd Up/4th Up - нота гармонии меняется от терции (ненажатое
положение) до кварты (педаль нажата до упора) выше входной
ноты.
4th Up/5th Up - нота гармонии меняется от кварты (ненажатое
Руководство пользователя
Пресеты Detune - Пресеты этой группы (Расстройка) создают копию вашего
входного сигнала, немного изменяют высоту копии и добавляют ее ко входному
сигналу. При нажатии на педаль уровень расстройки копии входного сигнала
меняется. В ненажатом положении можно услышать только исходный сигнал. При
нажатии на педаль к исходному сигналу добавляется сигнал с изменной высотой. В
группу “расстройка” входят следующие пресеты:
Пресеты
Detune
Shallow - Скопированный сигнал лишь немного
отличается по высоте от исходного.
Deep - Скопированный сигнал заметно отличается
от исходного.
Руководство пользователя
MIDI функции
Новая возможность, добавленная к обновленной версии педали Whammy™,
— MIDI вход. При помощи MIDI сообщений вы можете выбирать пресет, включать и
выключать эффект, и управлять положением педали.
Канал MIDI
Канал MIDI педали Whammy™ используется только для получения MIDI сообщений.
Whammy™ может получать MIDI сообщения по любому или по всем MIDI каналам.
Следующие операции описывают процедуру обработки или изменения MIDI канала:
Отключите питание педали.
1.
Зажмите переключатель и удерживайте его в нажатом положении. Включите
2.
питание педали. Один из индикаторов пресетов начнет мигать, показывая
текущий MIDI канал.
Вы можете выбрать нужный MIDI
3.
канал вращая ручку пресетов.
Назначение каналов приведено
на рисунке.
Нажмите на переключатель
4.
еще раз, чтобы выйти из меню
настройки MIDI.
Все каналы
Omni
Канал 16
Chnl 16
Канал 15
Chnl 15
Канал 14
Chnl 14
Канал 13
Chnl 13
Канал 12
Chnl 12
Канал 11
Chnl 11
Канал 10
Chnl 10
Канал 9
Chnl 9
Канал 8
Chnl 1
Канал 7
Chnl 2
Канал 6
Chnl 3
Chnl 4
Канал 5
Chnl 5
Канал 4
Chnl 6
Канал 3
Канал 2
Chnl 7
Канал 1
Chnl 8
Руководство пользователя
Команды MIDI Program Change
Whammy™ использует команды MIDI Program Change (изменение программы
MIDI) для выбора пресетов. Пресеты могут выбираться в активном состоянии
и выключенном. Ниже приведено соответствие команд изменения программы,
которые распознаются педалью, пресетам Whammy™ (“активен” — пресет активен,
“отключен” — пресет отключен).
Номер команды MIDI Program Change Номер команды MIDI Program Change
MIDI Program Change #
активен
active bypass
отключен
9 26
10 27
MIDI Program Change #
активен отключен
active bypass
1 18
2 19
11 28
12 29
13 30
14 31
15 32
16 33
17 34
3 20
4 21
5 22
6 23
7 24
8 25
Руководство пользователя
Команды MIDI CC
Можно изменять положение педали Whammy™ и включать/выключать эффекты
педали при помощи сообщений MIDI CC (непрерывного контроля).
Команда MIDI CC11 изменяет положение педали (на которую вы наступаете).
Значение 0 соответствует ненажатому положению, значение 127 — положение “до
упора вперед”.
Команда MIDI CC0 используется для включения эффектов Whammy™. Значения от
0 до 64 выключают эффект, 65-127 — выключают.
Калибровка педали
В случае (крайне маловероятном), если педаль не реагирует должным образом
(на любое воздействие), или если нота не подтягивается до нужной высоты
(или не возвращается к исходной), педаль необходимо откалибровать. Чтобы
перекалибровать педаль проделайте следующие операции:
1.
Отключите педаль от электросети.
2.
Нажмите на переключатель и удерживайте его в нажатом положении. Включите
педаль. Один из индикаторов будет мигать, показывая, что вы находитесь в
режиме настройки педали.
3.
Нажмите на педаль до упора вперед и верните ее в исходное положение.
4.
Нажмите на переключатель еще раз для выхода из режима настройки.
Калибровка педали завершена.
Руководство пользователя
Технические характеристики
Частота дискретизации: 46,875 кГц
Частотная характеристика
(необработанный сигнал): 20 Гц — 20 кГц
Частотная характеристика
(обработанный сигнал): 20 Гц — 12 кГц
Отношение сигнал-шум: >—95 дБ (А-взвешенный) (при максималь ном уровне входного сигнала и полосе
пропускания 22 кНц)
Нелинейные искажения: 0,006% (1кГц)
ЦАП преобразование: 24 бит
АЦП преобразование: 24 бит
Максимальный входной уровень: +8,8dBu
Максимальный выходной уровень: +8,8dBu
Изменение высоты тона: +2/—3 октавы
Расстройка: от —4 до —30 центов
Размеры (д/ш/в): 20,32 см / 16 см / 6,32 см
Вес: 1,6 кг
Руководство пользователя
DigiTech и Whammy являются
зарегистрированными торговыми
знаками компании
Harman Music Group Inc
Harman Music Group, Все права
защищены
DigiTech
8760 S. Sandy Parkway
Sandy, Utah 84070
Тел.: (801) 566-8800
Факс: (801) 566-7005
Отпечатано в США, 02/00
Произведено в США
Руководство пользователя Whammy
18-6363-A
Наш адрес в Интернете:
http://www.digitech.com
Международная дистрибуция:
8760 S. Sandy Parkway
Sandy, Utah 84070 USA
Тел.:(801) 568-7642
Факс: (801) 568-7638
Loading...
