iNSTRUCTiON MANUAL GUIDE D'UTILISATION

INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO Y POLIZA DE GARANTfA. ADVERTENCIA: LEASE ESTE INSTRUCTIVO

ANTES DE USAR EL PRODUCTO.

MANUAL DE INSTRUCCIONES

DW802, DW802G

Heavy Duty Small Angle Grinder Petites meuleuses angulaires de service intensif

Esmeriladoras angulares pequenas para trabajo pesado

SAVE THESE INSTRUCTIONS

_ WARNING! Read and understand all instructions includ-

ing that provided with attachment and accessories. Failure to follow all instructions listed below may result in electric shock, fire and/or serious personal injury.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS

OR ANY DEWALT TOOL, CALL US TOLL FREE AT:

1-800-4-DsWALT (1-800-433-9258)

Gereeral Safety Instructions

WORK AREA

* Keep your work area clean and well lit. Cluttered benches

and dark areas invite accidents.

* Do not operate power tools in explosive atmospheres, such

as in the presence of flammable liquids, gases, or dust.

Power tools create sparks which may ignite the dust or fumes.

* Keep bystanders, children, and visitors away while operat-

ing a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

* Grounded tools must be plugged into an outlet properly

installed and grounded in accordance with all codes and ordinances. Never remove the grounding prong or modify

the plug in any way. Do not use any adapter plugs. Check with a qualified electrician if you are in doubt as to whether

the outlet is properly grounded, ff the tools should electrically malfunction or break down, grounding provides a low resist-

ance path to carry electricity away from the user. Applicable only to Class I (grounded) tools.

* Double insulated tools are equipped with a polarized plug

(one blade is wider than the other.) This plug will fit in a

polarized outlet only one way. If the plug does not fit fully

in the outlet, reverse the plug. ff it still does not fit, contact a qualified electrician to install a polarized outlet. Do not

change the plug in any way. Double insulation [] eliminates the need for the three wire grounded power cord and grounded

power supply system. Applicable only to Class II (double

insulated) tools.

Avoid body contact with grounded surfaces such as pipes,

radiators, ranges, and refrigerators. There is an increased risk of electric shock if your body is grounded. Don't expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. Do not abuse the cord. Never use the cord to carry the tools or pull the plug from an outlet. Keep cord away from heat, oil, sharp edges or moving parts. Replace damaged cords immediately. Damaged cords increase the risk of electric shock.

When operating a power tool outside, use an outdoor exten-

sion cord marked "W-A" or "W." These cords are rated for outdoor use and reduce the risk of electric shock.

Minimum Gage for Cord Sets

Volts Total Length of Cord in Feet

120V 0-25 26-50 51-100 101-150

240V 0-50 51-100 101-200 201-300 Ampere Rating

More Not more AWG

Than Than

6 10 18 16 14 12

PERSONAL SAFETY

* Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use tool while tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result

in serious personal injury.

* Dressproperly.Donotwearlooseclothingorjewelry.

Containlonghair.Keep your hair, clothing, and gloves

away from moving parts. Loose clothes, jewelry, or long hair

can be caught in moving parts. Air vents often cover moving

parts and should also be avoided.

* Avoid accidental starting. Be sure switch is off before

plugging in. Carrying tools with your finger on the switch or plugging in tools that have the switch on invites accidents.

* Remove adjusting keys or wrenches before turning the

tool on. A wrench or a key that is left attached to a rotating part of the tool may result in personal injury.

* Do not overreach. Keep proper footing and balance at all

times. Proper footing and balance enables better control of the tool in unexpected situations.

* Use safety equipment. Always wear eye protection. Dust

mask, non-skid safety shoes, hard hat, or hearing protection must be used for appropriate conditions.

TOOL USE AND CARE

* Use clamps or other practical way to secure and support

the workpiece to a stable platform. Holding the work by hand or against your body is unstable and may lead to loss of control.

* Do not force tool Use the correct tool for your application,

The correct tool will do the job better and safer at the rate for which it is designed.

* Do not use tool if switch does not turn it on or off. Any tool

that cannot be controlled with the switch is dangerous and must be repaired.

* Disconnect the plug from the power source before making

any adjustments, changing accessories, or storing the

tool Such preventative safety measures reduce the risk of starting the tool accidentally.

* Store idle tools out of reach of children and other untrained

persons. Tools are dangerous in the hands of untrained users.

* Maintain tools with care. Keep cutting tools sharp and

clean. Properly maintained tools, with sharp cutting edges are less likely to bind and are easier to control.

* Check for misalignment or binding of moving parts, break-

age of parts, and any other condition that may affect the tools operation. If damaged, have the tool serviced before

using. Many accidents are caused by poorly maintained tools.

* Use only accessories that are recommended by the manu-

facturer for your model Accessories that may be suitable for one tool, may become hazardous when used on another tool.

SERVICE

* Tool service must be performed only by qualified repair

personnel Service or maintenance performed by unquafified personnel could result in a risk of injury.

, When servicing a tool, use only identical replacement

parts. Follow instructions in the Maintenance section of

this manual Use of unauthorized parts or failure to follow maintenance instructions may create a risk of electric shock or injury.

Additional Specific Safety Instructions

for Grinders

. Always use proper guard with grinding wheel. A guard pro-

tects operator from broken wheel fragments and wheel contact.

* Accessories must be rated for at least the speed recom-

mended on the tool warning label Wheels and other acces- sories running over rated speed can fly apart and cause injury.

Accessory ratings must be above fisted minimum wheel speed

as shown on tool nameplate.

* Hold tool by insulated gripping surfaces when performing

an operation where the cutting tool may contact hidden

wiring or its own cord. Contact with a "live" wire will make exposed metal parts of the tool "live" and shock the operator.

, Do not use Type 11 (flaring cup) wheels on this tool Using

inappropriate accessories can result in injury.

* Before using, inspect recommended accessory for cracks

or flaws, ff such a crack or flaw is evident, discard the

accessory. The accessory should also be inspected when-

ever you think the tool may have been dropped. Flaws may cause wheel breakage.

, When starting the tool with a new or replacement wheel, or

a new or replacement wire brush installed, hold the tool in a well protected area and let it run for one minute, ff the

wheel has an undetected crack or flaw, it should burst in less than one minute, ff the wire brush has loose wires, they will be detected. Never start the tool with a person in line with the

wheel This includes the operator.

, Avoid bouncing the wheel or giving it rough treatment. If

this occurs, stop the tool and inspect the wheel for cracks or flaws.

* Direct sparks away from operator, bystanders or flamma-

ble materials. Sparks may be produced while using a sander or grinder. Sparks may cause burns or start fires.

, Always use side handle. Tighten the handle securely. The

side handle should always be used to maintain control of the tool at all times.

* Do not operate this tool for long periods of time. Vibration

caused by the operating action of this tool may cause permanent injury to fingers, hands, and arms. Use gloves to provide extra cushion, take frequent rest periods, and limit daily time of use.

, Clean out your tool often, especially after heavy use. Dust

and grit containing metal particles often accumulate on interior surfaces and could create an electric shock hazard.

The label on your tool may include the following symbols:

V.................. volts

Hz ................ hertz

min .............. minutes

.... ............ direct current

................ Class II

Construction

.../min .......... revolutions or

reciprocation per minute

A CAUTION: Use extra care when working into a corner because

a sudden, sharp movement of the grinder may be experienced when the wheel or other accessory contacts a secondary surface or a surface edge.

•_ CAUTION: Wear appropriate personal hearing protection during use. Under some conditions and duration of use, noise from this product may contribute to hearing loss.

A WARNING: Some dust created by power sanding, sawing,

grinding, drilfing, and other construction activities contains chem- icals known to cause cancer, birth defects, or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber (CCA).

Your risk from these exposures varies, depending on how often you

do this type of work. Toreduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equip-

ment, such as those dust masks that are specially designed to filter out microscopic particles.

A ............ amperes

W .......... watts

.......... alternating current

no .......... no load speed

A .......... safety alert symbol

.......... earthing terminal

Avoidprolongedcontactwithdustfrom power sanding,

sawing, grinding, drifting, and other construction activities. Wear protective clothing and wash exposed areas

with soap and water. Allowing dust toget into your mouth, eyes,

or lay on the skin may promote absorption of harmful chemicals.

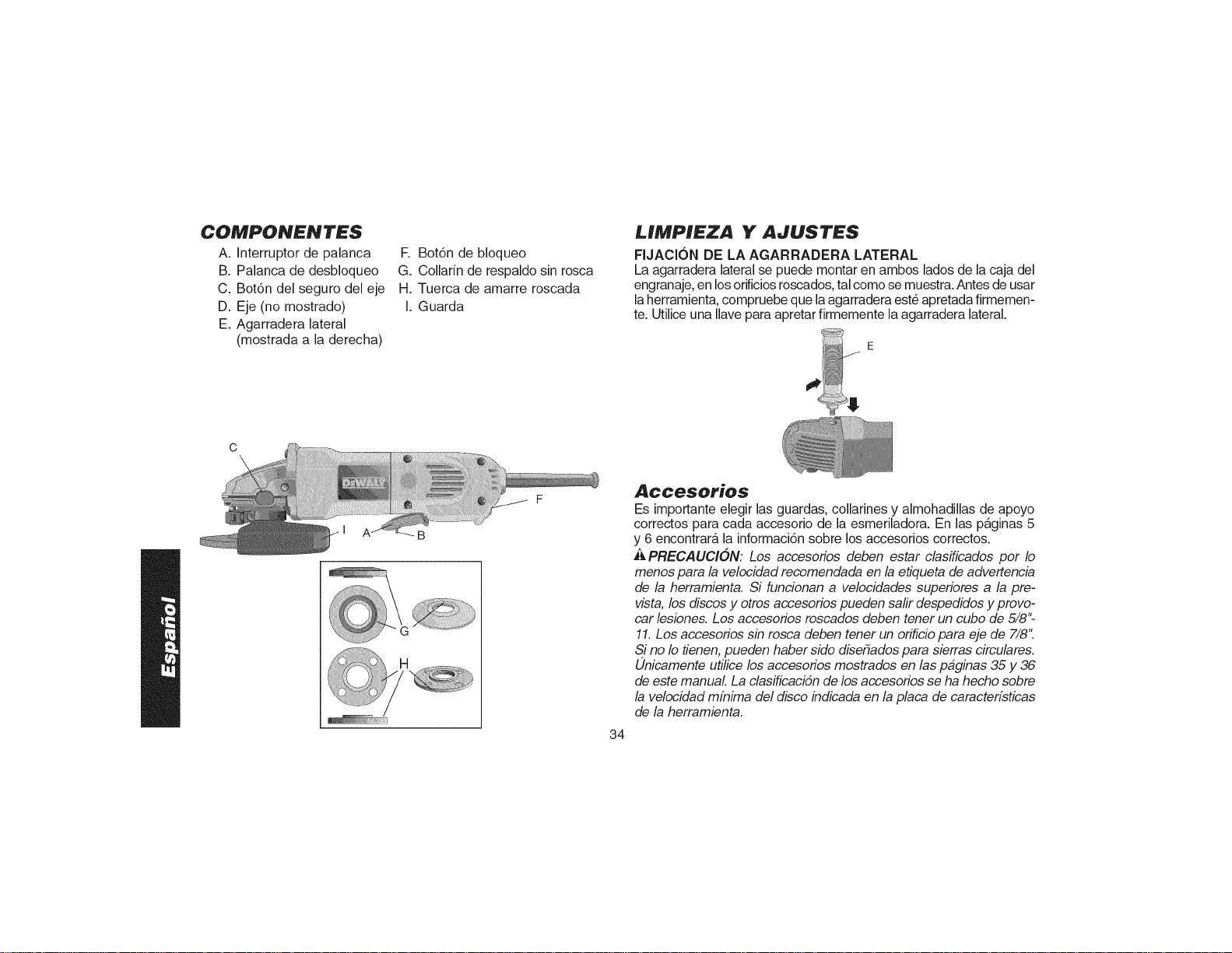

COMPONENTS

A. Paddle Switch B. Lock-Off Lever

C. Spindle Lock Button D. Spindle (not shown)

E. Side Handle

(shown on the right)

R Lock-On Button

G. Unthreaded Backing Flange

H. Threaded Clamp Nut

I. Guard

ASSEMBLY AND ADJUSTMENTS

ATTACHING SiDE HANDLE The side handle can be fitted to either side of the gear case in the

threaded holes, as shown. Before using the tool, check that the

handle is tightened securely. Use a wrench to firmly tighten the

side handle.

_............E

Accessories

It is important to choose the correct guards, backing pads and

flanges to use with grinder accessories. See pages 4-5 for infor-

mation on choosing the correct accessories.

_CAUTION: Accessories must be rated for at least the speed

recommended on the tool warning label. Wheels and other acces- sories running over rated accessory speed may fly apart and cause injury. Threaded accessories must have a 5/8"-11 hub. Every unthreaded accessory must have a 7/8" arbor hole. If it does not, it may have been designed for a circular saw. Use only the accessories shown on pages 4-5 of this manual. Accessory ratings must be above listed minimum wheel speed as shown on tool nameplate.

4 1/2" Grinding Wheels

Wire Wheels

Type 27 guard

unthreaded

backing flange

Type 27 depressed

center wheel

threaded clamp nut

Type 27 guard

Type 27 hubbed wheel

Type 27 guard

3" wire cup

brush

Type 27 guard

4" wire wheel

Sanding Discs 4 1/2" Sanding Flap Discs 4 1/2" Cu**ing Wheels

rubber backing pad

Type 27 guard

Type 1 guard

sanding disc

threaded clamp nut

hubbed sanding

flap disc

unthreaded backing

flange

non-hubbed sanding

flap disc

threaded clamp nut

backing flange

abrasive cutting wheel

clamp nut

backing flange

diamond cutting wheel

clamp nut

Mounting Guard

MOUNTING AND REMOVING GUARD

A CAUTION: Turn off and unplug the tool before making any

adjustments or removing or installing attachments or acces-

sories. Before reconnecting the tool, depress and release the

paddle switch to ensure that the tool is off.

CAUTION: Guards must be used with all grinding wheels,

sanding flap discs, wire brushes, and wire wheels. The too/

may be used without a guard only when sanding with conventional sanding discs. DEWALT model DW802 is provided with a guard

intended for use with depressed center wheels (Type 27) and hubbed grinding wheels (Type 27). The same guard is designed for

use with sanding flap discs (Type 27 and 29) and wire cup brush- es. Grinding and cutting with wheels other than Type 27 and 29

require different accessory guards not included with tool. Mounting instructions for these accessory guards are included in the acces-

sory package.

1. Open the guard latch (J), and align the arrow on the guard (K) with the arrow on the hub (L). This will align the lugs on the guard with the slots on the gear

case cover.

2. Push the guard down until the guard K L lugs engage and rotate freely in the

groove on the gear case hub.

3. With the guard latch open, rotate the

guard (I) into the desired working posi- tion. The guard body should be posi- tioned between the spindle and the operator to provide maximum opera- tor protection.

4. Close the guard latch to secure the guard on the gear case. You should not be able to rotate the guard by hand when the latch is

closed. Do not operate the grinder with a loose guard or the clamp lever in open position.

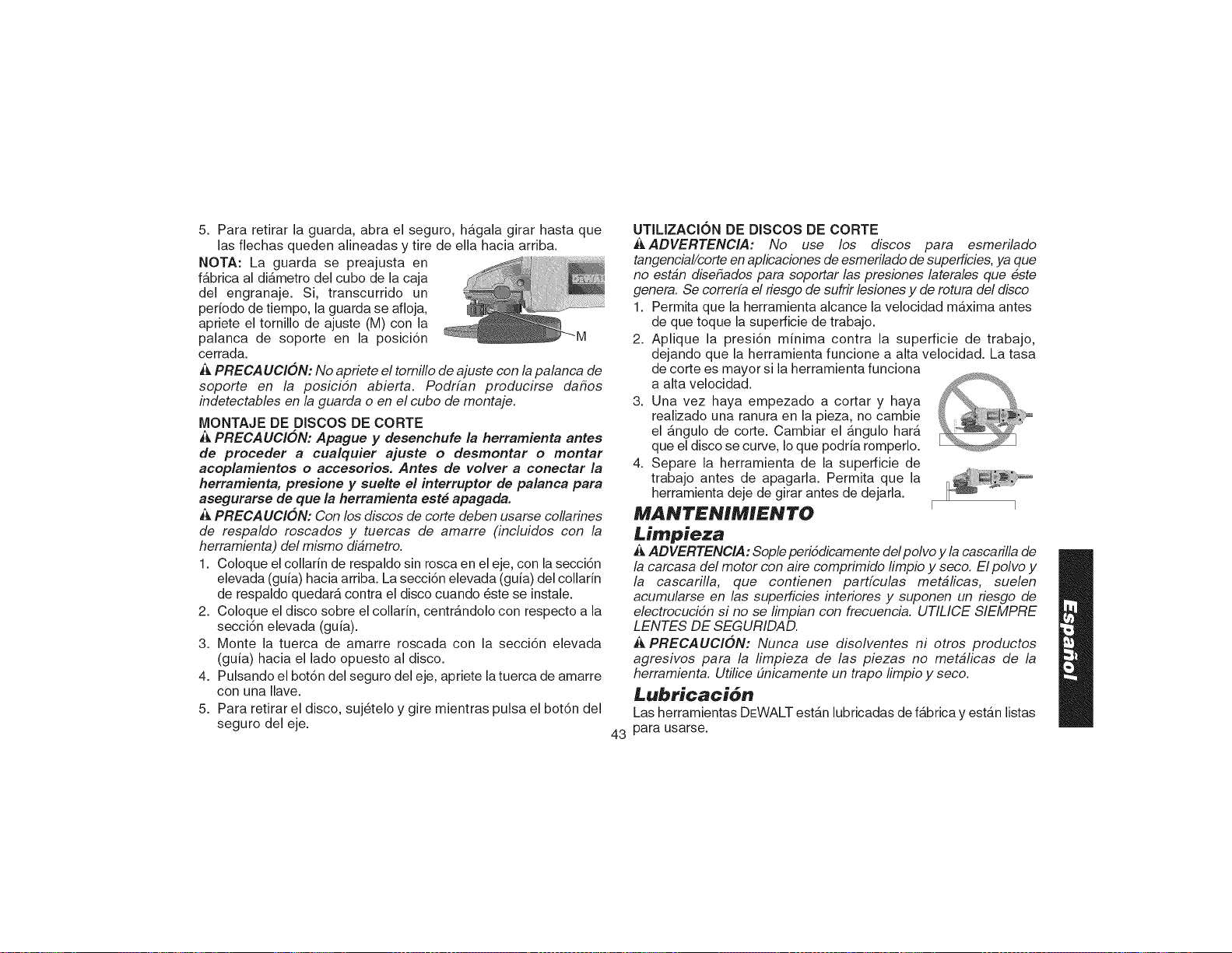

5. To remove the guard, open the guard latch, rotate the guard so that the arrows are aligned and pull up on the guard.

NOTE: The guard is pre-adjusted to the diameter of the gear case hub at the factory.

If, after a period of time, the guard becomes loose, tighten the adjusting screw (M) with

clamp lever in the closed position.

A CAUTION: Do not tighten the adjusting screw with the clamp

lever in open position. Undetectable damage to the guard or the mounting hub may result.

_ CAUTION: ff guard cannot be tightened by adjusting clamp, do not use tool and take the tool and guard to a service center to repair or replace the guard.

NOTE: Edge grinding and cutting can be performed with type 27

wheels designed and specified for this purpose; 1/4" thick wheels

are designed for surface grinding while 1/8" wheels are designed

for edge grinding.

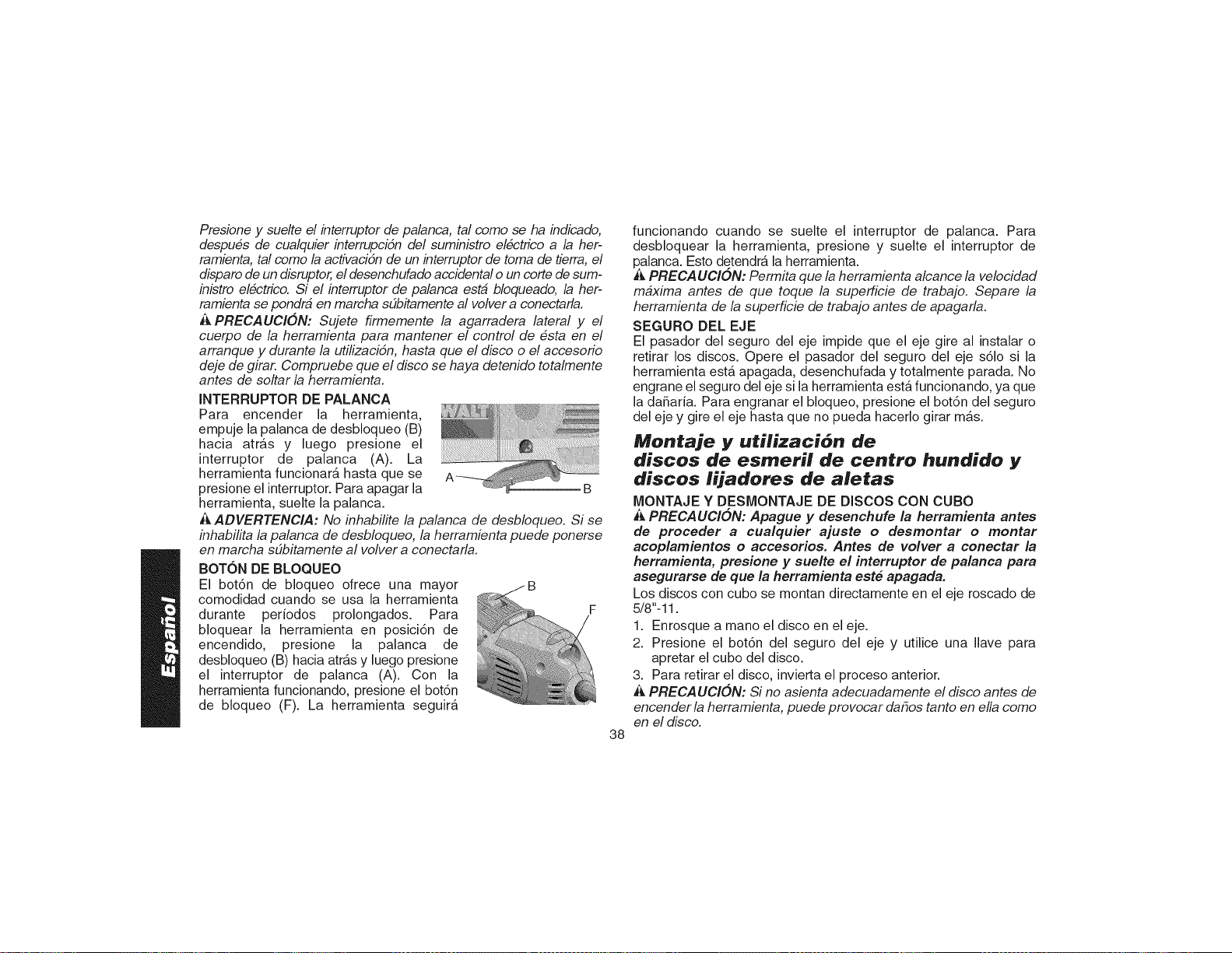

OPERATION Switch

_CAUTION: Before connecting the tool to a power source

depress and release the paddle switch (A) once without depressing the lock-on button (F) to ensure that the switch is off. Depress and release the paddle switch as described above after any interruption in power supply to the tool, such as the activation of a ground fault interrupter, throwing of a circuit breaker, accidental unplugging, or

power failure, ff the paddle switch is locked on, the tool will start

unexpectedly when it is reconnected.

_CAUTION: Hold the side handle and body of the tool firmly to

maintain control of the tool at start up and during use and until the wheel or accessory stops rotating. Make sure the wheel has come to a complete stop before laying the tool down.

PADDLE SWITCH

To turn the tool on, push the lock-off

lever (B) toward the back of the tool,

then depress the paddle switch (A). The tool will run while the switch is

depressed. Turn the tool off by

releasing the paddle switch. B

_, WARNING: Do not disable the lock-off lever, ff the lock-off lever

is disabled, the tool may start unexpectedly when it is laid down.

LOCK-ON BUTTON

The lock-on button offers increased comfort

in extended use applications. To lock the tool on, push the lock-off lever (B) toward the F back of the tool then depress the paddle switch (A). With the tool running, depress the

lock-on button (F). The tool will continue to

run after the paddle switch is released. To

unlock the tool, depress and release the pad- dle switch. This will cause the tool to stop.

_CAUTION: Allow the tool to reach furl speed before touching

tool to the work surface. Lift the tool from the work surface before

turning the tool off.

SPINDLE LOCK The spindle lock pin is provided to prevent the spindle from rotating

when installing or removing wheels. Operate the spindle lock pin only when the tool is turned off, unplugged from the power supply, and has come to a complete stop. Do not engage the spindle lock

while the tool is operating because damage to the tool will result. To

engage the lock, depress the spindle lock button and rotate the

spindle until you are unable to rotate the spindle further.

Mounting and Using Depressed

Center Grinding Wheels and Sanding Flap Discs

MOUNTING AND REMOVING HUBBED WHEELS A CAUTION: Turn off and unplug the tool before making any

adjustments or removing or installing attachments or acces- sories. Before reconnecting the tool, depress and release the

paddle switch to ensure that the tool is off.

Hubbed wheels install directly on the 5/8"-11 threaded spindle.

1. Thread the wheel on the spindle by hand.

2. Depress the spindle lock button and use a wrench to tighten the hub of the wheel.

3. Reverse the above procedure to remove the wheel.

_&CAUTION: Failure to properly seat the wheel before turning the

tool on may result in damage to the tool or the wheel.

MOUNTING NON-HUBBED WHEELS

CAUTION: Turn off and unplug the tool before making any

adjustments or removing or installing attachments or acces- sories. Before reconnecting the tool, depress and release the

paddle switch to ensure that the tool is off.

Depressed center Type 27 grinding wheels G must be used with included flanges. See

page 5 of this manual for more information.

1. Install the unthreaded backing flange (G) on spindle (D) with the raised section (pilot) against the wheel.

Place wheel against the backing flange, centering the wheel on

the raised section (pilot) of the backing flange.

3. While depressing the spindle lock but- ton, thread the clamp nut (H) on spin- dle. If the wheel you are installing is

more than 1/8" thick, place the threaded

clamp nut on the spindle so that the

raised section (pilot) fits into the center

of the wheel. If the wheel you are

installing is 1/8" thick or less, place the threaded clamp nut on the spindle so that the raised section (pilot) is not against the wheel.

1/4" WHEELS

Clamp Nut

4. While depressing the spindle lock but- ton, tighten the clamp nut with a wrench.

5. To remove the wheel, depress the spin- dle lock button and loosen the threaded

clamp nut with a wrench.

Backing Flange

118"WHEELS

NOTE: Ifthe wheel spins after the clamp nut is tightened, check the orientation of the

threaded clamp nut. If a thin wheel is

Clamp Nut

installed with the pilot on the clamp nut

against the wheel, it will spin because the

height of the pilot prevents the clamp nut

from holding the wheel.

BackingFlange

SURFACE GRINDING WITH GRINDING WHEELS

1. Allow the tool to reach full speed before touching the tool to the work surface.

2. Apply minimum pressure to the work surface, allowing the tool to operate at high speed. Grinding rate is greatest when the tool operates at high speed.

3. Maintain a 20 ° to 30° angle between the tool and work surface.

4. Continuously move the tool in a forward

and back motion to avoid creating gouges

20°_30°

in the work surface.

5. Remove the tool from work surface before turning tool off. Allow the tool to stop rotating before laying it down.

EDGE GRINDING WITH GRINDING WHEELS

CA UTION: Wheels used for cutting and edge grinding may break ff they bend or twist while the tool is being used to do cut-off work or deep grinding. To reduce the risk of serious injui%, limit the use of these wheels with a standard Type 27 guard to shallow cutting and notching (less than 1/2" in depth). The open side of the guard must be positioned away from the operator. For deeper cutting with a

Type 1 cut-off wheel use a closed, Type 1guard. See the chart on pages 4-5 for more information. Type 1guards are available at extra cost from your local dealer or authorized service center.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

2. Apply minimum pressure to the work

surface, allowing the tool to operate at high speed. Grinding rate is greatest when the tool operates at high speed.

3. Position yourself so that the open-

underside of the wheel is facing away

from you.

4. Once a cut is begun and a notch is

established in the workpiece, do not change the angle of the cut. Changing

the angle will cause the wheel to bend

and may cause wheel breakage. Edge

grindingwheelsarenotdesignedtowithstandsidepressures causedbybending.

5. Removethetoolfromtheworksurfacebeforeturningthetool off.Allowthetooltostoprotatingbeforelayingitdown.

WARNING: Do not use edge grinding/cutting wheels for surface

grinding applications because these wheels are not designed for

side pressures encountered with surface grinding. Wheel breakage and injury may result.

SURFACE FiNiSHING WITH SANDING FLAP DISCS

1. Allow the tool to reach full speed before touching the tool to the work surface.

2. Apply minimum pressure to work surface, allowing the tool to operate at high speed. Sanding rate is greatest when the tool

operates at high speed.

3. Maintain a 5 ° to 10° angle between the tool and work surface. _

4. Continuously move the tool in a 5o_10° forward and back motion to avoid

creating gouges in the work surface.

5. Remove the tool from work surface before turning tool off. Allow the tool to stop rotating before laying it down.

MOUNTING SANDING BACKING PADS

i& CAUTION: Turn off and unplug the tool before making any

adjustments or removing or installing attachments or acces-

sories. Before reconnecting the tool, depress and release the

paddle switch to ensure that the tool is off.

CAUTION: Proper guard must be reinstalled for grinding

wheel sanding flap disc, wire brush or wire wheel appfications after sanding appfications are complete.

Place or appropriately thread backing 0 pad (N) on the spindle. P -

Place the sanding disc (0) on the back- ing pad (N).

While depressing spindle lock, thread clamp nut (P) on spindle, piloting the

raised hub on the clamp nut into the

center of sanding disc and backing pad.

Tighten the clamp nut by hand. Then

depress the spindle lock button while

turning the sanding disc until the sand-

ing disc and clamp nut are snug.

To remove the wheel, grasp and turn the backing pad and sanding pad while depressing the spindle lock button.

USING SANDING BACKING PADS Choose the proper grit sandpaper for your application. Sandpaper

is available in various grits. Coarse grits yield faster material removal rates and a rougher finish. Finer grits yield slower materi-

al removal and a smoother finish. Begin with coarse grit discs for fast, rough material removal.

Move to a medium grit paper and finish with a fine grit disc for optimal finish.

Coarse 16 - 30 grit Medium 36 - 80 grit

Fine Finishing 100 - 120 grit

Very Fine Finishing 150 - 180 grit

1. Allow the tool to reach full speed before touching tool to the work surface.

2. Apply minimum pressure to work surface, allowing the tool to operate at high speed. Sanding rate is greatest when the tool operates at high speed.

3. Maintaina5°to15°anglebetweenthe toolandworksurface.Thesanding

discshouldcontactapproximately oneinchofworksurface. 5o_15°

4. Move the tool constantly in a straight

line to prevent burning and swirling of work surface. Allowing the tool to rest on the work surface without moving, or moving the tool in a circular motion causes burning and swirling marks on

the work surface.

5. Remove the tool from work surface before turning tool off. Allow the tool to stop rotating before laying it down.

Mounting and Using Wire Brushes and Wire Wheels

Wire cup brushes or wire wheels screw directly on the grinder spin-

dle without the use of flanges. Use only wire brushes or wheels pro-

vided with a 5/8"-11 threaded hub. A Type 27 guard is required when using wire brushes and wheels. .&CAUTION: Wear work gloves when handling wire brushes

and wheels. They can become sharp.

CAUTION: Wheel or brush must not touch guard when mounted or while in use. Undetectable damage could occur to the accesso_ causing wires to fragment from accessory wheel or cup.

MOUNTING WIRE CUP BRUSHES AND WIRE WHEELS

CAUTION: Turn off and unplug the tool before making any

adjustments or removing or installing attachments or acces- sories. Before reconnecting the tool, depress and release the

paddle switch to ensure that the tool is off.

1. Thread the wheel on the spindle by hand.

2. Depress spindle lock button and use a wrench on the hub of the wire wheel or brush to tighten the wheel.

3. To remove the wheel, reverse the above procedure. A CAUTION: Failure to properly seat the wheel hub before tuming

the tool on may result in damage to tool or wheel.

USING WIRE CUP BRUSHES AND WIRE WHEELS

Wire wheels and brushes can be used for removing rust, scale and

paint, and for smoothing irregular surfaces.

1. Allow the tool to reach full speed before touching the tool to the work surface.

2. Apply minimum pressure to work surface, allowing the tool to operate at high speed.

Material removal rate is greatest when the

tool operates at high speed.

3. Maintain a 5° to 10°angle between the tool and work surface for wire cup brushes.

4. Maintain contact between the edge of the wheel and the work surface with wire wheels.

5. Continuously move the tool in a forward and back motion to avoid creating gouges in the work

surface. Allowing the tool to rest on the work surface without

moving, or moving the tool in a circular motion causes burning and swirling marks on the work surface.

6. Remove the tool from the work surface before turning the tool off. Allow the tool to stop rotating before setting it down.

i&CAUTION: Use extra care when working over an edge, as a

sudden sharp movement of grinder may be experienced.

_o o

Mounting and Using Cutting

(Type ?) Wheels

Cutting wheels include diamond wheels and abrasive discs.

Abrasive cutting wheels for metal and concrete use are available.

Diamond blades for concrete cutting can also be used.

_ WARNING: A closed, 2-sided cutting wheel guard is not included

with this tool but is required when using cutting wheels. Failure to use proper flange and guard can result in injury resulting from wheel breakage and wheel contact. See page 7 for more information.

MOUNTING CLOSED (TYPE 1) GUARD i_ CAUTION: Turn off and unplug the tool before making any

adjustments or removing or installing attachments or acces-

sories. Before reconnecting the tool, depress and release the

paddle switch to ensure that the tool is off.

1. Open the guard latch (J), and align the arrow on the guard (K) with the arrow on the hub (L). This will align the lugs with slots on the gear case cover.

Position the guard facing backward.

2. Push the guard down until the guard lug L engages and rotates freely in the

groove on the gear case hub.

3. Rotate guard (I) into desired working position. The guard body should be positioned between the spindle and the operator to provide maximum operator protection.

4. Close the guard latch to secure the I guard on the gear case cover. You

should be unable to rotate the guard by hand when the latch is

in closed position. Do not operate grinder with a loose guard or

clamp lever in open position.

5. To remove the guard, open the guard latch, rotate the guard so that the arrows are aligned and pull up on the guard.

NOTE: The guard is pre-adjusted to the diameter of the gear case hub at the factory. If, after a period of time, the guard becomes

loose, tighten the adjusting screw (M)

with the clamp lever in the closed

position.

i_,CAUTION: Do not tighten adjust-

ing screw with clamp lever in open

position. Undetectable damage to

guard or mounting hub may result.

MOUNTING CUTTING WHEELS

CAUTION: Turn off and unplug the tool before making any

adjustments or removing or installing attachments or acces- sories. Before reconnecting the toM, depress and release the

paddle switch to ensure that the tool is off. /_CAUTION: Matching diameter threaded backing flange and

clamp nut (included with tool) must be used for cutting wheels.

1. Place the unthreaded backing flange on spindle with the raised section (pilot) facing up. The raised section (pilot) on the backing

flange will be against the wheel when the wheel is installed.

2. Place the wheel on the backing flange, centering the wheel on the raised section (pilot).

3. Install the threaded clamp nut with the raised section (pilot) facing away from the wheel.

4. Depress the spindle lock button and tighten clamp nut with

a wrench.

5. To remove the wheel, grasp and turn while depressing the spindle lock button.

USING CUTTING WHEELS

_ WARNING: Do not use edge grinding/cutting wheels for surface

grinding applications because these wheels are not designed for side pressures encountered with surface grinding. Wheel breakage

and injury may result.

1. Allow tool to reach full speed before touching tool to work surface.

2.Applyminimumpressureto worksurface,allowingtoolto operateat highspeed.Cuttingrateis

greatestwhenthetooloperatesathigh speed.

3.Onceacutisbegunandanotchisestab-

lishedintheworkpiece,donotchangethe

angleofthecut.Changingtheanglewill causethewheelto bendandmaycause

wheelbreakage.

4. Removethetoolfromworksurfacebefore turningtooloff.AllowthetooltostoprotatingI I

beforesettingitdown.

MAINTENANC_

Cleaning

,& WARNING: Blow dust and grit out of the motor housing regularly

using clean, dry compressed air. Dust and grit containing metal

particles often accumulate on interior surfaces and could create an

electrical shock hazard ff not frequently cleaned out. ALWAYS

WEAR SAFETY GLASSES.

,&CAUTION: Never use solvents or other harsh chemicals

for cleaning the non-metallic parts of the tool. Use a clean, dry cloth only.

£ubrication

DEWALT tools are properly lubricated at the factory and are ready

for use.

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment (including brush inspection and replacement)

should be performed by a DEWALT factory service center, a

DEWALT authorized service center or other qualified service per-

sonnel. Always use identical replacement parts.

Purchasing Accessories

Recommended accessories for use with your tool are available at extra cost from your local dealer or authorized service center. If you

need assistance in locating any accessory for your tool, please

contact DEWALT Industrial Tool Co., 701 East Joppa Road,

Baltimore, MD 21286, call 1-800-4-DEWALT (1-800-433-9258) or

visit our website www.dewalt.com. _CAUTION: The use of any other accessory not recommended

for use with this tool could be hazardous.

Three Year Limited Warranty

DEWALT will repair, without charge, any defects due to faulty mate- rials or workmanship for three years from the date of purchase.

This warranty does not cover part failure due to normal wear or tool

abuse. For further detail of warranty coverage and warranty repair

information, visit www.dewalt.com or call 1-800-4-DEWALT (1-800- 433-9258). This warranty does not apply to accessories or damage caused where repairs have been made or attempted by others. This warranty gives you specific legal rights and you may have

other rights which vary in certain states or provinces.

In addition to the warranty, DEWALT tools are covered by our:

1 YEAR FREE SERVICE

DEWALT will maintain the tool and replace worn parts caused by

normal use, for free, any time during the first year after purchase.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your

DEWALT Power Tool, Laser, or Nailer for any reason, you can

return it within 90 days from the date of purchase with a receipt for

a full refund - no questions asked.

LATINAMERICA:Thiswarrantydoesnotapplytoproductssoldin LatinAmerica.ForproductssoldinLatinAmerica,seecountryspe-

cificwarrantyinformationcontainedeither in the packaging, call the

local company or see website for warranty information. FREE WARNING LABEL REPLACEMENT: If your warning labels

become illegible or are missing, call 1-800-4-DEWALT for a free

replacement.

CONSERVER CES DIRECTIVES

AVERTISSEMENT! S'assurer de lire et de bien comprendre

toutes les directives, y compris ceiles foumies avec les

pi@ces et accessoires. Le non-respect des directives pr6sent@es

ci-dessous pourrait causer un choc @lectrique, un incendie et/ou des blessures graves.

POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET

OUTIL OU DE TOUT AUTRE OUTIL DEWALT, COMPOSER LE

NUMI2RO SANS FRAIS : 1 800 4-DEWALT (1 800 433-9258)

Directives de s_curit_ d'ordre g_n_ral

AIRE DE TRAVAIL

* L'aire de travail dolt @trepropre et bien _clairee. Les @tabfis

encombr6s et /e manque de /umi@re peuvent entraTner des accidents.

* Ne pas faire fonctionner des outils _lectriques dans des

atmosph@res explosives, comme en presence de liquides,

de gaz et de poussi_res inflammables. Les outils @lectriques

produisent des @tincelles qui peuvent enflammer /a poussi@re

ou les vapeurs.

* Tenir les spectateurs, les enfants et les visiteurs b I'_cart

Iorsqu'on utilise I'outil. Les distractions peuvent entra_ner une perte de maTtrise.

RI-GLES DE sr:-'CURITI_ RELATIVES A L'P_LECTRIClTI_

, Les outils mis _ la terre doivent _tre branch_s clans une

prise correctement instail_e et raise & la terre tel que

I'indiquent les codes et r@glements en vigueur. Ne jamais retirer la broche de raise b la terre ou modifier la prise en

aucune fa_on. Ne pas utiliser de fiche d'adaptation.

Consulter un _lectricien qualifi_ s'il y a un doute en ce qui

conceme la mise b la terre de la prise. En cas de mauvais fonctionnement ou de bris des outils, la mise a la terre offre un

chemin de faible r@sistance afin d'emp@cher I'@lectrocution de /'utilisateur. S'applique uniquement aux outils de classe I (mis _ la terre).

* Les outils _ double isolation sont pourvus d'une fiche

polads_e (une lame est plus large que I'autre). Cette fiche

ne peut @tre branch_e clans une prise polaris_e que clans un seul sens. $i la fiche ne peut _tre branch_e dans la

prise, inverser la fiche. Si on n'arrive toujours pas b la

brancher, communiquer avec un _lectricien qualifie afin qu'il instaile une prise polaris_e. Ne pas modifier la fiche.

La double isolation [] @vite de recourir a une raflonge d'afi- mentation trifilaire et _ un bloc d'alimentation mis a la terre.

S'applique uniquement aux outils de classe fl (4 double isolation).

* Eviter tout contact corporel avec des surfaces mises b la

terre, comme des tuyaux, des radiateurs, des cuisini_res et des r_frig_rateurs. Le risque de choc @lectrique augmente si le corps est mis a la terre.

* Ne pas exposer les outils _lectriques b la pluie ni b I'eau.

Si de I'eau p@n@treclans un outil @lectrique, le risque d'@lectro- cution augmente.

* Manipuler le cordon avec soin. Ne jamais s'en servir pour

transporter I'outil ou pour tirer la fiche hors de la prise. Tenir le cordon b I'@cart de la chaleur, de I'huile, des ar@tes vires ou des pi@ces mobiles. Remplacer imm_diatement les cor- dons endommag_s car ils augmentent le risque d'@lectrocution.

* Lorsqu'on utilise un outil _lectrique b I'ext_rieur, il faut

employer une railongeportant I'inscription "W-A" ou "W." Ces rallonges sont congues pour I'utilisation a I'exMrieur et r@duisent le risque d'@lectrocution.

Calibre minimal des cordons de rallonge

Tension Longueur totale du cordon en m_tres

120V De0&7 De7&15 De15&30 De 30&45 240V De0&7 De7&15 De15&39 De 30&45

Intensit_ (A)

Au Au Calibre moyen de fil

moins plus

6 10 18 16 14 12

S¢CURITE PERSONNELLE

o Demeurer alerte, pr@ter attention _ ce que I'on fait et faire

preuve de bons sens Iorsqu'on utilise un outil @lectrique.

Ne pas utiliser un outil Iorsqu'on ressent de lafatigue ou

apr@s avoir consomm@ des drogues, de I'alcool ou

desm#dicaments. Un moment d'inattention durant I'utilisation d'outils @lectriques peut entraTner de graves blessures.

o Porter des v@tements appropri#s. Ne pas porter de

v@tements amples ni de bijoux. Attacher les cheveux longs. Tenir les cheveux, les v@tements et les gants _ I'#cart des

pi@ces mobiles. Les v@tements ample& les bijoux et les

cheveux longs peuvent @trehapp@spar des pi@ces mobiles. II faut @galement se tenir a I'@cart des @vents qui recouvrent souvent les pi@cesmobiles.

, Eviter le d#marrage accidentel. S'assurer que I'interrupteur

est en position d'arr@t avant de brancher I'outil.Le fait de transporter un outil en appuyant sur la g_chette ou de le

brancher Iorsque I'interrupteur se trouve en position de marche

peut causer des accidents.

, D@poser les cl#s de r#glage ou de serrage avant de mettre

I'outil sous tension. Si une cl@demeure fix@e a une pi@ce rotative de Ibutil, des blessures peuvent survenir.

* Ne pas ten@re le bras trop loin. II faut demeurer en @quilibre

en tout temps, Un bon @quilibrepermet une meilleure mMtrise de Ibutil clans les situations inattendues.

Utiliser du materiel de s@curit#. Toujours porter des lunettes de protection. II faut utiliser, au besoin, un masque

anti-poussi@res, des chaussures de s@curit@antid@rapantes, un casque de s@curit@ou des protecteurs d'oreilles.

UTILISATION DES OUTILS ET PRFL'CAUTIONS

, Utiliser des pinces ou un autre moyen pratique de fixer et de

soutenir la pi@ce_ travailler sur une plateforme stable. Le fait de tenir la pi@ceavec la main ou de I'appuyer contre le corps ne

permet pas de la stabiliser et cela risque de causer une perte de

mMtrise.

* Ne pas forcer I'outil. Utiliser celui qui convient au travail

effectuer. L'outil ad#quat permet de faire le travail de fagon plus convenable et s_re Iorsqu'il est employ@ suivant I'utilisation pour

laquefle il a @t@congu.

o Ne pas utiliser I'outil si I'interrupteur ne permet pas de le

mettre sous ou hors tension. Tout outil impossible commander au moyen de I'interrupteur est dangereux et dolt @trer@par@.

, D#brancher la fiche de la source d'alimentation avant

d'effectuer des reglages, de changer d'accessoire ou de ranger I'outil. De telles mesures pr@ventives r@duisentle risque de le mettre en marche accidenteflement.

, Ranger les outils hors de la pottle des enfants et des autres

personnes non qualifi#es. Les outils sont dangereux entre les

mains d'utilisateurs non qualifi@s.

, Veiller _ entretenir correctement les outils. AffQter et

nettoyer les accessoires de coupe. Des outils bien entretenus, et dont les ar@tes sont coupantes, sont moins

susceptibles de se coincer et sont plus faciles a manier.

, V_rifier la presence de pi@ces mobiles mal align_es ou

coincdes, de pi@ces brisdes ou de toute autre condition

pouvant nuire au fonctionnement de I'outil. Si I'outil est

endommag_,il fautlefairer_pareravantdeI'utiliser. De

nombreux accidents sont caus@spar des outi/s ma/ entretenus.

* Utiliser seulement des accessoires recommand_s par le

fabricant du module. Des accessoires convenant a un outi/

peuvent @tredangereux /orsqu'on /es insta//e sur un autre outi/.

REPARATION

* Seules des personnes qualifi_es peuvent r_parer les out-

ils. Une r@paration ou un entretien effectu@ par une personne non qualifi@e risque d'entra_ner des b/essures.

* II faut utiliser uniquement des pi_ces de rechange iden-

tiques pour r_parer un outil. Suivre les directives figurant

clans la section Entretien du present manuel. L'emp/oi de pi@ces inad@quates ou /e non-respect des directives d'entretien peut provoquer un choc @/ectrique ou des b/essures.

Consignes de s_curit_ particuli_res relatives auk rneuleuses

, Utiliser toujours le protecteur convenant _ la meule. I/pro-

t@ge/'uti/isateur contre /es projections de fragments en cas de

bris et emp@che tout contact avec /a meu/e.

* Les accessoires doivent _tre con_us au moins pour le

r_gime recommand_ sur I'_tiquette d'avertissement de I'outil. Les meu/es et autres accessoires toumant a un r@gime

sup@rieur a /a vitesse nomina/e peuvent se d6sint@grer et causer des b/essures. Le r@gime nominal des accessoires dolt @tre sup@rieur a /a vitesse minima/e de /a meu/e, te//e

qu'indiqu@e sur /a plaque signa/@tique de/'outi/.

* Tenir I'outil par les surfaces de saisie isol_es pour les

travaux ob I'outil de coupe risque de toucher & des ills

dissimul_s ou au cordon d'alimentation. Tout contact avec un

fi/ "sous tension" provoquera "/'@/ectrisation" des parties

m@ta//iques expos@es et /'@/ectrocutionde/'uti/isateur.

* Ne pas utiliser des meules de type 11 (meules boisseaux

coniques) sur cet outil. L'uti/isation d'accessoires non appropri@s pourrait causer des b/essures.

* Avant d'utiliser les accessoires recommand_s, s'assurer

qu'ils ne pr_sentent aucune fissure ou d_fectuosite. Si une

fissure ou d_fectuosit_ est _vidente, mettre I'accessoire au

rebut. II faut _galement v_rifier I'accessoire si I'on soup_onne que I'outil a subi une chute. Un accessoire

d@fectueux pourrait entra_ner /e bris de/a meu/e.

* Lorsqu'on d_marre I'outil apr@s y avoir install_ une meule

ou une brosse mdtallique, neuve ou de rechange, tenir

I'outil clans un endroit bien protdg_ et le faire fonctionner pendant une minute. Si /a meu/e comporte une fissure ou une

d@fectuosit@non d@tect@e,e//e devrait se d@sint@greren moins d'une minute. S'i/ y a des ills/_ches clans/a brosse m@ta//ique,

i/s seront d@tect@s.Nejamais mettre /'outi/en marche /orsqu'une personne est p/ac@e dans /'axe de /a meule. Cette mesure

s'app/ique @ga/ement a/'uti/isateur.

* Eviter de faire rebondir la meule ou de I'utiliser de fa_on

abusive. Si ce/a se produit, arr@ter /'outi/ et v@rifier s'i/ y a pr@sence de fissure ou de d@fectuosit@.

* Orienter les _tincelles clans la direction opposde &

I'utilisateur et aux autres personnes prdsentes ou de tout matdriau inflammable. L'uti/isation d'une meu/euse ou d'une

ponceuse peut produire des @tince//esqui risquent de causer des br_/ures ou des incendies.

* Utiliser toujours la poignde latdrale et la serrer solidement.

I/faut toujours se servir de/a poign@e /at@talepour ma_triser

/'out# en tout temps.

* Ne pas utiliser cet outil pendant des p_riodes prolongdes.

Les vibrations caus@es par/'action de fonctionnement de/'outi/

peuvent b/esser en permanence /es doigts, /es mains et /es

bras. Porter des gants pour amortir les vibrations, faire des

pauses fr@quentes et limiter le temps d'utilisation quotidien de

Ibutil.

Nettoyer I'outil fr_quemment, plus particuli@rement s'il est soumis _ une utilisation intensive. De lapoussibre contenant

des particules m@talliques s'accumule souvent sur les surfaces int@rieures et pourrait provoquer un choc @lectrique.

L'@tiquette appos@e sur I'outil peut comprendre les symboles suivants :

V.............. volts

A .............. amperes

Hz ............ hertz

W ............ watts

min .......... minutes

% ............ courant alternatif

.... ........courant direct

no ............ r@gimesans charge

............ fabrication de classe II

_}, ............ symbole d'alerte relative a la s@curit@

(_ ............ borne de mise a la terre

.../min ......mouvement altematif ou tours par minute

AMISE EN GARDE : Le meulage _ I'int@rieur d'un angle peut

cr@erun soudain mouvement brusque de I'outil si la meule ou un autre accessoire touche a une surface secondaire ou a toute autre

surface. II faut donc @tretrbs vigilant.

i_MISE EN GARDE : Porter des protecteurs d'oreilles

appropri#s durant I'utilisation. Selon les conditions et la dur@e

d'utilisation, lebruit @mispar cet outil peut causer une perte auditive.

/_AVERTISSEMENT : Certaines poussieres cr@@es par le pongage, le sciage, le meulage et le forage m@canique ainsi que

d'autres activit@s de construction contiennent des produits chimiques susceptibles de causer le cancer, des anomafies cong@nitales ou d'autres anomafies li@esa la reproduction. Parmi ces produits chimiques, citons notamment :

* le plomb des peintures au plomb; , la silice cristalline provenant des briques, du b@ton et autres

mat@riaux de magonnerie;

* /'arsenic et le chrome provenant du bois trait@ (ars@niate de

cuivre et de chrome).

Le risque associ@ aces expositions varie selon la fr@quence de ces types de travaux. Pour r@duire/'exposition aux produits chimiques :

travailler clans un Iocal bien ventil@et utiliser du mat@rielde s@curit@ approuv@, comme les masques anti-poussibres sp@cialement con_us pour flitter les particules microscopiques.

. Eviter le contact prolong# avec la poussi@re provenant du

pon¢age, du sciage, du meulage et du forage m#canique

ainsi que d'autres activit#s de construction. Porter des v@tements de protection et laver les parties expos#es au savon et b I'eau. La poussibre qui pourrait p@n@trerclans la bouche et les yeux ou se d6poser sur la peau peut favoriser /'absorption de produits chimiques nocifs.

COMPOSANTES

A. Interrupteur & palette

B. Levier de d_verrouillage

C. Bouton de verrouillage

de la broche

D. Broche (non illustr6e) E. Poign_e lat6rale

(illustr6e a droite)

R Bouton de verrouillage

G. Bride de support non-filet6e

H. Ecrou de la bride filet6e

I. Protecteur

ASSEMBLAGE ET BEG&AGES

FIXATION DE LA POIGNE_E LATE_RALE La poign_e lat6rale peut 8tre fix_e dans les orifices filet_s situ_s sur

un c6t_ ou I'autre du carter d'engrenage, comme le montre I'illustration. Avant d'utiliser I'outil, s'assurer que la poign6e est bien

serr6e. Utiliser une cl6 pour la serrer fermement.

III E

Accessoires

II est important de choisir les _crans protecteurs, plateaux porte- disque et brides qui conviennent aux accessoires de meulage. Voir

les pages 19 et 20 pour obtenir plus de renseignements quant aux accessoires appropri6s.

_&MISE EN GARDE : Les accessoires doivent _tre con_us au moins

pour le regime recommand6 sur 1'6tiquette d'avertissement de I'outiL

Les meules et autres accessoires toumant a un r6gime superieur _ la vitesse nominale des accessoires peuvent se d6sint6grer et causer

des blessures. Les accessoires filet6s doivent #tre montes sur un moyeu de 5/8 po- 11. Tousles accessoires non-filet6s doivent avoir un

orifice d'arbre de 7/8 po. Si ce n'est pas le cas, il est possible qu'ils aient 6t6 con_us pour une scie circulaire. Utiliser uniquement les

accessoires illustr6s aux pages 19 et 20 du present manuel Le regime nominal des accessoires dolt #tre superieur a la vitesse

minimale de la meule, telle qu'indiquee sur la plaque signal6tique de I'outil.

Meules de 4 1/2 po

Brosses rn_talliques circulaires

Protecteur de

type 27

Bride de support

non filet6e

Meule a moyeu

d6port6 de type 27

t2crou de bride filet_e

Protecteur de

type 27

Meule a moyeu

de type 27

Protecteur de

type 27

Brosse forme

coupelle de 3 po

Protecteur de

type 27

Meule m_tallique

de 4 po

Plateau porte-disque

en caoutchouc

Disques de port,age

de 4 1/2 po

Protecteur de type 27

Meules a tron_onner de 4 1/2 po

Protecteur de type 1

Disque de pon£age

€:crou de bride filetee

Disque de

pon£age b. moyeu

Bride de support non

filetee

Disque de pon£age

sans moyeu

€:crou de bride filetee

Bride de support

Meules abrasives b.

tron£onner

€:croude bride

Bride de support

Meules a diamant b.

tron£onner

€:crou de bride

Installation du protecteur

INSTALLATION ET DEPOSE DU PROTECTEUR

MISE EN GARDE : Mettre I'outil hors tension et le d#brancher

avant d'y apporter des r#glages, de retirer ou d'installer des accessoires. Avant de brancher I'outil _ nouveau, appuyer sur

I'interrupteur _ palette, puis le rel&cher pour s'assurer que I'outil est bien hors tension.

_MISE EN GARDE : Le protecteur dolt 6tre utilis_ avee les

meules, les disques de pon_age, les brosses m_talliques ou les brosses m_talliques circulaires. IIest possible d'utiliser I'outil sans

/e protecteur pour/e pon_age avec des disques ordinaires. Le modble DWS02 de DEWALT comprend un protecteur que /'on dolt

utiliser pour/es travaux exigeant une meule a moyeu d6port6 (de type 27) ou une meule mont6e sur moyeu (de type 27). Ce m6me

protecteur est con_u pour _tre utilise avec /es disques de pon_age

(de type 27 et 29) et /es brosses forme coupelle. Un protecteur de modble diff6rent et non compris avec I'outil est requis pour le

meulage ou le tron_onnage a I'aide de meules autres que celles de type 27 et 29. Les directives d'installation sont comprises clans

/'emballage de ces protecteurs et accessoires.

1. Ouvrir le verrou du protecteur (J) et aligner la fl_che du protecteur (K) avec celle du moyeu (L). Ceci permettra d'aligner les pattes du protecteur avec

les fentes sur le couvercle du carter

d'engrenage.

2. Abaisser le protecteur jusqu'& ce que K L les pattes s'enclenchent et tournent librement dans la rainure sur le moyeu

du carter d'engrenage.

3. Alors que le verrou du protecteur est ouvert, tourner le protecteur (I)jusqu'&

ce qu'il soit a la position d6sir_e. Le corps du protecteur dolt _tre plac_

entre la broche et rutilisateur de sorte que ce dernier soit bien prot_g&

4. Fermer le verrou du protecteur pour le fixer sur le carter d'engrenage. Lorsque le verrou est bien fermi, il ne sera pas possible de faire tourner le protecteur manuellement. Ne pas utiliser la meuleuse si le protecteur n'est pas bien serr6 ou si le levier de la bride est en position ouverte.

5. Pour retirer le protecteur, ouvrir le verrou, tourner le protecteur de sorte que les fl_ches soient align6es et tirer le protecteur vers le

haut.

NOTA : Le protecteur est r_gl_ en usine

selon le diam_tre du moyeu du carter

d'engrenage. Si le protecteur se desserre apr_s un certain temps, serrer la vis de r_glage (M) alors que le levier de la bride est en position ferm_e.

i& MISE EN GARDE : Ne pas serrer la vis de reglage si le levier de

la bride est en position ouverte. Ceci risquerait de causer des

dommages invisibles au protecteur ou au moyeu.

_MISE EN GARDE : S'il est impossible de setter le protecteur en

reglant la bride, ne pas utiliser d'outil; apporter I'outilet le protecteur un centre de service afin d'y faire reparer ou remplacer le protecteur.

NOTA : Le tron£onnage et le d_coupage peuvent _tre effectu6s avec des meules de type 27 con£ues sp6cifiquement pour ce genre

de travail; le meulage de surface s'effectue & I'aide de meules de 1/4 po alors que le tron£onnage s'effectue a I'aide de meules de 1/8 po.

FONCTIONNEMENT Ireterrupteur

AMISE EN GARDE : Avant de brancher /'outi/ a une source

d'alimentation, appuyer une fois sur I'interrupteur a palette (A) et le relgcher sans enfoncer le bouton de verrouillage (F) pour s'assurer que Ibutil est hors tension. Apr#s route interruption de I'alimentation de Ibutil provoquee par le d6clenchement du disjoncteur de fuite la terre ou d'un autre disjoncteur, le d#branchement par inadvertance ou la perte de courant, appuyer sur I'interrupteur

palette et le relgcher tel qu'indique pr#cedemment. Lbutil d6marrera

automatiquement au moment du branchement si I'interrupteur est en position de marche.

_MISE EN GARDE : Saisir la poign#e lat6rale et le corps de Ibutil

fermement pour ma_triser Ibutil au d#marrage, pendant I'utilisation et jusqu'a ce que la meule ou I'accessoire utilis# ait cess# de toumer. S'assurer que le mouvement de la meule ait cess# compl#tement avant de d#poser IbutiL

INTERRUPTEUR A. PALETTE Pour mettre I'outil en marche, ramener le levier de d6verrouillage

(B) vers I'arri_re, puis enfoncer I'interrupteur & palette (A). L'outil

fonctionnera pendant que

I'interrupteur est enfonc_. Pour B

arr_ter I'outil, rel&cher I'interrupteur. AAVERTISSEMENT :Ne pas demonter le levier de deverrouillage.

L'outil pourrait se mettre en marche soudainement en le d6posant si le levier de deverrouillage 6tait d6mont6.

BOUTON DE VERROUILLAGE Le bouton de verrouillage offre un plus F

grand confort quand le travail demande plus de temps. Pour verrouiller I'outil, ramener le

levier de d_verrouillage (B) vers I'arri_re, puis enfoncer I'interrupteur & palette (A). Lorsque I'outil est en marche, enfoncer le

bouton de verrouillage (F). L'outil continuera de fonctionner une fois que I'interrupteur

sera rel&ch& Pour d_verrouiller I'outil, appuyer sur I'interrupteur et

le rel&cher. L'outil s'arr6tera.

AMISE EN GARDE : Laisser Ibutil atteindre le regime maximal

avant qu'il ne touche a la surface de travail. II faut lever I'outil de la surface de travail avant de le mettrehors tension.

VERROUILLAGE DE LA BROCHE

La tige de verrouillage de la broche sert& 6viter que la broche ne

tourne pendant I'installation ou le retrait des meules. Actionner la tige de verrouillage de la broche seulement quand I'outil est hors tension, qu'il est d_branch_ de la source d'alimentation et qu'il a compl_tement cess_ de tourner. Ne pas enclencher le verrou de la

broche quand I'outil est en marche car ceci I'endommagerait. Pour enclencher le verrou, enfoncer le bouton de verrouillage de la broche et la tourner jusqu'& ce qu'elle ne puisse tourner davantage.

InstaHatiore et utilisation de rneules

rnoyeu d_port_ et de disques de pore_age.

INSTALLATION ET DEPOSE DES ROUES _, MOYEU

MISE EN GARDE : Mettre I'outil hors tension et le d#brancher

avant de proc#der au r#glage, _ la d#pose ou _ I'installation des

pi#ces et accessoires. Avant de brancher I'outil _ nouveau,

appuyer sur I 'interrupteur _ palette et le rel_cher pour s'assurer que I'outil est hors tension.

Les meules mont6es sur moyeu s'installent directement sur une

broche filet6e de 5/8 po-11.

1. Visser manuellement la meule sur la broche.

2. Enfoncer le bouton de verrouillage de la broche et utiliser une cl6 pour serrer le moyeu de la meule.

3. Effectuer la proc6dure inverse pour retirer la meule.

_MISE EN GARDE : Afin de ne pas endommager la meule ou

Ibutil, s'assurer que la meule est bien en place avant de me#re Ibutil sous tension.

INSTALLATION DE MEULES SANS MOYEU

_ MISE EN GARDE : Mettre I'outil hors tension et le d#brancher avant de proc#der au r#glage, b la d#pose ou b I'installation des

pi#ces et accessoires. Avant de brancher I'outil _ nouveau,

appuyer sur I'interrupteur _ palette et le rel&cher pour s'assurer

que I'outil est hors tension.

Utiliser les brides fournies pour I'utilisation des meules de type 27 & moyeu d@ort& Voir la

page 21 du pr6sent manuel pour obtenir plus de pr6cisions.

1. Installer la bride de support non-filet6e (G) sur la broche (D) en pla£ant la section

sur61ev6e (guide) contre la meule. D

2. Placer la meule contre la bride de support et centrer la meule sur la section sur61ev6e (guide) de la bride de support.

3. Tout en appuyant sur le bouton de

verrouillage de la broche, visser 1'6crou de la bride (H) sur la broche. Si la meule

utilis6e est d'une 6paisseur sup@ieure & 1/8 po, placer r6crou de la bride filet6e

sur la broche de sorte que la section H

sur61ev6e (guide) s'ajuste dans le MEULESDE 1/4 PO centre de la meule. Si la meule utilis6e

est d'une 6paisseur de 1/8 po ou moins, Ecrou de bride placer 1'6crou de la bride filet6e sur la

broche de sorte que la section sur61ev6e (guide) ne repose pas contre

la meule.

Bride de support

4. Tout en appuyant sur le bouton de verrouillage de la broche, visser 1'6crou

de la bride au moyen d'une cl&

MEULES DE 1/8 PO

5. Pour retirer la meule, appuyer sur le

bouton de verrouillage de la broche et Ecrou de bride desserrer 1'6crou de la bride filet6e au

moyen d'une cl&

NOTA : Si la meule tourne une fois que 1'6crou de la bride est serr6, v@ifier

Bride de support

I'orientation de 1'6crou de la bride filet6e. Si une meule mince est install6e et que le guide de 1'6crou de la bride est plac6 contre la

meule, celle-ci pourra tourner car la hauteur du guide ne permettra pas & 1'6croude la retenir.

MEULAGE DE SURFACE AU MOYEN DE MEULES

1. Laisser I'outil atteindre le r6gime maximal avant qu'il ne touche

&la surface de travail.

2. Exercer peu de pression sur la surface de travail de sorte que

I'outil puisse fonctionner & r6gime 61ev& La vitesse de meulage est sup@ieure quand I'outil fonctionne & r6gime 61ev6.

3. Conserver un angle de 20° & 30° entre

I'outil et la surface de travail.

4. Pour ne pas creuser la surface de travail

par endroits, d6placer I'outil en un mouvement continu de va-et-vient.

20o_30°

5.SouleverI'outildelasurfacedetravailavantdelemettrehors tension.Attendrequeroutilnesoitplusenrotationavantdele

d6poser.

TRON(_ONNAGEAUMOYENDEMEULES

MISE EN GARDE : Les meules utilis6es pour le decoupage ou le tron_onnage peuvent s'effriter ou se briser si dies se tordent ou se d6forment pendant leur utifisation pour le d6coupage ou le meulage en profondeur. Afin de reduire les risques de blessures, n'utiliser ces meules qu'avec le protecteur standard de type 27

pour legers travaux de decoupage ou d'entaillage (de moins de 1/2 po de profondeur). Le c5t6 ouvert du protecteur dolt #tre plac6

I'oppose de I'utilisateur. Pour les travaux de decoupage plus profond au moyen d'une meule a tron_onner de type 1,utiliser un protecteur

ferme de type 1. Voir le tableau des pages 19 et20 pour obtenir plus de precisions. Les protecteurs de type 1sont offerts, moyennant un co_t suppl6mentaire, chez votre detaillant ou centre de service

autorise local

1. Laisser I'outil atteindre le r6gime maximal

avant qu'il ne touche & la surface de travail.

2. Exercer peu de pression sur la surface de travail de sorte que I'outil puisse fonctionner & r6gime 61ev6. La vitesse

demeulageestsup6rieurequandroutil

fonctionne & r6gime 61ev6. _,

3. L'utilisateur dolt se placer & I'oppos6 de

la partieouverte inf6rieure de la meule.

4. Ne pas modifier I'angle de coupe unefois que 1'6bauche du tron£on ou de I'entaille est effectu6 sur la piece. La meule risque

de se d6former et de s'effriter si I'on

modifie I'angle de coupe. Les meules &

tron(2onner ne sont pas con£ues pour r6sister aux pressions

lat6rales cr66es par la torsion.

5. Soulever I'outil de la surface de travail avant de le mettre hors tension. Attendre que I'outil ne soit plus en rotation avant de le

d6poser.

_,AVERTISSEMENT : Ne pas utilber de meules a tron_onner ou

decouper pour les travaux de meulage de surface. Ces meules ne sont pas con_ues pour les travaux de meulage ob une pression lat6rale est exerc6e. La meule risquerait de se briser et de causer

des blessures.

FINITION DE SURFACE AU MOYEN DE DISQUES DE PON(_AGE

1. Laisser I'outil atteindre le r6gime maximal avant qu'il ne touche

la surface de travail.

2. Exercer peu de pression sur la surface de travail de sorte que I'outil puisse fonctionner a r6gime 61ev6. La vitesse de pon£age est sup6rieure quand routil fonctionne & r6gime 61ev6.

3. Conserver un angle de 5° & 10° entre ........

routil et la surface de travail. 5

4. Pour ne pas creuser la surface de °-10°

travail par endroits, d6placer I'outil en

un mouvement continu de va-et-vient.

5. Soulever I'outil de la surface de travail avant de le mettre hors tension. Attendre que I'outil ne soit plus en rotation avant de le

d6poser.

INSTALLATION DES PLATEAUX PORTE-DISQUE

A MISE EN GARDE: Mettre I'outil hors tension et le d#brancher

avant de proc#der au r#glage, b la d#pose ou b I'installation des

pi#ces et aceessoires. Avant de brancher I'outil # nouveau,

appuyer sur I'interrupteur # palette et le rel&cher pour s'assurer que I'outil est hors tension.

I_,MISE EN GARDE : Apr#s avoir termin# le ponlage, il faut

replacer le protecteur appropri6 sur Ibutil avant d'effectuer des travaux de meulage avec une meule, un disque de ponlage ou une brosse m#tallique.

1. Placer le plateau porte-disque (N) et le visser ad6quatement sur la broche. O

2. Placer le disque de pon(_age (O) sur le P " plateau porte-disque (N).

3. En appuyant sur leverrou de la broche,

visser r6crou de la bride (P) sur la broche,

en guidant le moyeu sur61ev6 sur 1'6crou de la bride au centre du disque de pon£age et du plateau potte-disque.

4. Serrer manuellement 1'6crou de la bride. Appuyer ensuite sur le bouton de

verrouillage de la broche tout en N tournant le disque de pon£age jusqu'&

que le disque et 1'6crou de la bride soient bien ajust6s.

5. Pour retirer la meule, saisir et faire tourner le plateau porte- disque et le patin de pon£age tout en appuyant sur le bouton

de verrouillage de la broche.

UTILISATION DES PLATEAUX PORTE-DISQUE Utiliser un papier de verre dont la grosseur des grains convient au

travail & effectuer. Le papier de verre est offert en diff6rentes

grosseurs de grain. Les papiers de verre &gros grains effectuent le

travail plus rapidement et le fini est plus rugueux. Les papiers de verre &grains fins effectuent letravail moins rapidement et lefini est

plus lisse.Commencer par un papier de verre & gros grains pour enlever de la mati_re rapidement et grossi_rement. Utiliser ensuite

un papier & grains moyens et terminer par un papier a grains fins pour obtenir un fini plus lisse.

Grossier 16 & 30 grains Moyen 36 & 80 grains Finition - fins 100 &120 grains Finition lisse - tr_s fins 150 & 180 grains

1. Laisser I'outil atteindre le r6gime maximal avant qu'il ne touche &la surface de travail.

2. Exercer peu de pression sur la surface de travail de sorte que I'outil puisse fonctionner & r6gime 61ev6. La vitesse de pon£age

est sup6rieure quand I'outil fonctionne & r6gime 61ev6.

3. Conserver un angle de 5° & 15° entre I'outil et la surface de travail. Le disque de pon£age doit 6tre en contact avec environ un pouce de la surface de

travail.

4. D6placer constamment I'outil en ligne droite pour 6viter de brQler et de creuser la surface de travail. Une meuleuse stationnaire sur

la surface de travail ou que I'on d6place en effectuant des mouvements circulaires peut brQler la surface ou laisser des marques d'ondulation.

5. Soulever routil de la surface de travail avant de le mettre hors tension. Attendre que I'outil ne soit plus en rotation avant de le

d6poser.

Irestallation et utilisatiore de brosses

et de rreeules rn_tailiques

Les brosses forme coupelle ou les brosses m6talliques circulaires

se vissent directement sur la broche de la meuleuse sans utiliser

de brides. Utiliser seulement les brosses ou les meules m6talliques mont6es sur moyeu filet6 de 5/8 po-11. Un protecteur de type 27 est n6cessaire Iorsqu'on utilise des brosses et des meules m6talliques.

_MISE EN GARDE : Porter des gants de travail pour manipuler les

brosses et les meules m@talliques car elles peuvent devenir coupantes.

_ MISE EN GARDE : La meule ou labrosse ne dolt pas toucher au protecteur une fois install@e ou pendant I'utilisation. L'accessoire pourrait pr@senter des dommages non apparents qui

fragmenteraient les ills m@talliques de la meule ou de la coupelle.

INSTALLATION DE BROSSES FORME COUPELLE ET MEULES METALLJQUES

AMISE EN GARDE : Mettre I'outil hors tension et le d#brancher

avant de proc_der au r_glage, _ la d_pose ou _ I'installation des pi@ces et accessoires. Avant de brancher I'outil # nouveau, appuyer sur I'interrupteur # palette et le rel&cher pour s'assurer

que I'outil est hors tension.

1. Visser manuellement la meule sur la broche.

2. Enfoncer le bouton de verrouillage de la broche et utiliser une cl6 pour serrer la meule ou la brosse m6tallique sur le moyeu.

3. Effectuer la proc6dure inverse pour retirer la meule.

_MISE EN GARDE : Afin de ne pas endommager la meule ou

I'outil,s'assurer que la meule est bien enplace avant de mettre I'outil sous tension.

UTlUSATION DE BROSSES FORME COUPELLE ET DE BROSSES METALLJQUES ClRCULAJRES

Les brosses m6talliques circulaires et les brosses forme coupelle

servent 9`enlever la poussi@e, les 6caillures et lapeinture ainsi qu'9` aplanir les irr6gularit6s de surface.

1. Laisser I'outil atteindre le r6gime maximal avant qu'il ne touche 9`la surface de travail.

2. Exercer peu de pression sur la surface de travail de sotte que I'outil puisse fonctionner 9` r6gime 61ev6. La mati@e s'enl@ve plus

rapidement quand routil fonctionne 9`r6gime 61ev6.

3. Pour les brosses m6talliques forme _ entre I'outil et la surface de travail.

coupelle, conserver un angle de 5° 9` 10°

4. Maintenir le contact entre le bord de la meule m6tallique et la surface de travail. _5o_10 o

5. Pour ne pas creuser la surface de travail par endroits, d6placer I'outil en un mouvement

continu de va-et-vient. Une meuleuse stationnaire sur la surface de travail ou que I'on

d6place en effectuant des mouvements

circulaires peut brQler la surface ou laisser des

marques d'ondulation.

6. Soulever I'outil de la surface de travail avant de le mettre hors

tension. Attendre que I'outil ne soit plus en rotation avant de le

d6poser.

iJ,MISE EN GARDE : E-tre tr6s vigilant en travaillant pr6s d'une

bordure car la meuleuse peut produire un mouvement brusque soudain.

Installation et utilisation de rneules

trongonner (de type 1)

Les meules 9`tron(_onner comprennent les meules 9,diamant et les disques abrasifs. Des meules abrasives pour couper le m6tal et le b6ton sont disponibles. Des lames 9`diamant pour couper le b6ton

peuvent 6galement 6tre utilis6es.

_AVERTISSEMENT : Un protecteur ferme pour meule a trongon-

net _ deux faces, non compris avec I'outil, est n@cessaire pour I'utilisationde meules a trongonner. L'utilisation d'une bride ou d'un

protecteur inappropri@ peut occasionner des blessures s'il y a con-

tact avec la meule ou si celle-ci est endommag6e. Voir la page 21 du prdsent manuel pour obtenir plus de prdcisions.

INSTALLATION DU PROTECTEUR FERMI_ (DE TYPE 1)

_,MISE EN GARDE : Mettre I'outil hors tension et le

d_brancher avant de procurer au r_glage, _ la d_pose ou I'installation des pi_ees et aceessoires. Avant de brancher I'outil _ nouveau, appuyer sur I'interrupteur _ palette et le rel&eher pour s'assurer que I'outil est hors tension.

1. Ouvrir le verrou du protecteur (J) et aligner la fl_che du protecteur (K) avec celle du moyeu (L). Ceci permettra d'aligner les pattes avec les fentes sur

le couvercle du carter d'engrenage. L Mettre leprotecteur en place en I'orien-

tant vers I'arri_re.

2. Abaisser le protecteur jusqu'& ce que les pattes s'enclenchent et tournent librement dans la rainure sur le moyeu

du carter d'engrenage.

3. Tourner le protecteur (I) a la position de

travail d6sir6e. Le corps du protecteur dolt 6tre plac6 entre la broche et rutilisateur de I sorte que ce dernier soit bien prot6g6.

4. Fermer le verrou du protecteur pour le fixer sur le carter d'en-

grenage. Lorsque le verrou est bien ferm6, il ne sera pas possi- ble de faire tourner le protecteur manuellement. Ne pas utiliser

la meuleuse si le protecteur n'est pas bien serr6 ou si le levier

de la bride est ouvert.

5. Pour retirer le protecteur, ouvrir le verrou, tourner le protecteur

de sorte que les fl_ches soient align6es et tirer le protecteur vers

le haut.

NOTA : Le protecteur est r6g16 en usine selon le diam_tre du moyeu du carter d'engrenage. Si le protecteur se desserre apr_s

un certain temps, serrer la vis de r6glage (M) alors que le levier de la

bride est en position ferm6e.

•& MISE EN GARDE : Ne pas serrer la vis de reglage si le levier de la bride est en position ouverte. Ceci risquerait d'endommager le protecteur ou le

moyeu. INSTALLATION DE MEULES .&.TRON(_ONNER

MISE EN GARDE : Mettre I'outil hors tension et le d#brancher

avant de procurer au r_glage, b la d_pose ou _ I'installation des

pi#ces et aceessoires. Avant de brancher I'outil b nouveau,

appuyer sur I'interrupteur b palette et le rel&cher pour s'assurer que I'outil est hors tension.

A MISE EN GARDE : Une bride de support filetee et un ecrou de

bride de m#me diametre (compris avec /'outil) doivent #tre utilises avec les meules a tron_onner.

1. Installer la bride de support non filet6e sur la broche en pla_ant

la section sur61ev6e (guide) face vers le haut. La section sur61ev6e (guide) sur la bride de support dolt 6tre appuy6e contre la meule Iorsque celle-ci est install6e.

2. Placer la meule sur la bride de support et centrer la meule sur la section sur61ev6e (guide).

3. Installer 1'6crou de la bride filet6e en orientant la section sur61ev6e (guide) a I'oppos6 de la meule.

4. Tout en appuyant sur le bouton de verrouillage de la broche, visser 1'6crou de la bride au moyen d'une cl6.

5. Pour retirer la meule, la saisir et la tourner tout en appuyant sur le bouton de verrouillage de la broche.

UTILISATIONDEMEULES ._ TRON(_ONNER

_AVERTISSEMENT : Ne pas utiliser de meules a trongonner ou

d@couper pour/es travaux de meulage de surface. Ces meules ne sont pas congues pour/es travaux de meulage de surface ob une pression lat@raleest exerc@e.La meule risquerait de se briser et de

causer des blessures

1. Laisser I'outil atteindre le r@gime maximal avant qu'il ne touche & la surface de travail.

2. Exercer peu de pression sur la surface de travail de sorte que I'outil puisse fonctionner

r@gime @lev@.La vitesse de trongonnage est sup@rieure quand I'outil fonctionne r@gime @lev@.

3. Ne pas modifier I'angle de coupe une fois que I'@bauche du trongon ou de rentaille est effectu@sur la pi@ce.La meule risque de se I I

d@former et de s'effriter si I'on modifie rangle de coupe.

4. Soulever routil de la surface de travail avant de le mettre hors tension. Attendre que I'outil ne soit plus en rotation avant de le

d@poser.

ENTRETIEN

Nettoyage

_AVERTISSEMENT : II est n@cessaire d'@/iminer r@gu/i@rement/a poussi@re clans/e carter du moteur a/'aide d'un jet d'air comprim@

sec et propre. De/a poussi@re contenant des particu/es r@su/tantdu meu/age du m@ta/s'accumu/e souvent sur /es surfaces int@rieures

et peut entraTner un choc 6/ectrique si on ne /'@/imine pas

fr@quemment. PORTER TOUJOURS DES LUNETTES DE PROTECTION.

AMISE EN GARDE :Ne jamais uti/iser des so/rants ou autres produits chimiques forts pour nettoyer /es parties non m@talliques de/'outiL Uti/iser uniquement un chiffon propre et sec.

£ubrification

Les outils DEWALT sont lubrifi@s&I'usine et pr@ts_.@treutilis@s.

R_parations

Pour assurer la SECURITC et la FIABILITE du produit, les r@para- tions, I'entretien et les r@glages (y compris I'inspection et le rem- placement de labrosse) doivent @trer@alis@spar un centre de r@pa-

ration en usine DEWALT, un centre de r@paration autoris@DEWALT ou par un personnel de r@paration professionnel. Toujours utiliser des pi_ces de rechange identiques.

Achat d'accesseires

Des accessoires recommand@s pour I'utilisation avec I'outil sont disponibles _ uncoot suppl@mentaire aupr_s du d@taillantou du centre de service autoris@ local. Si vous avez besoin d'assistance pour

trouver tout accessoire, veuillez communiquer avec DEWALT

Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,

Etats-Unis, composer le 1(800) 4-DEWALT (1-800-433-9258) ou visiter notre site Web &www.dewalt.com.

AMISE EN GARDE : L'utilisation de tout autre accessoire non

recommand@ avec cet outil pourrait @tredangereux.

Garantie lirnit_e de trois arts

DEWALT r@parera,sans frais, tout produit d@fectueux caus@par un d@fautde mat@riel ou de fabrication pour une p@riodede trois ans

compter de la date d'achat. La pr@sente garantie ne couvre pas

les pi_ces dont la d@fectuosit@a @t@caus@epar une usure normale ou I'usage abusif de I'outil. Pour obtenir de plus amples renseigne-

ments sur les pi_ces ou les r@parations couvertes par la pr@sente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-

9258 (1 800 4-DEWALT). Cette garantie ne s'applique pas aux accessoires et ne vise pas les dommages caus@s par des r@para-

tions effectu@es par un tiers. Cette garantie conf@re des droits

16gauxparticuliers&I'acheteur,maiscelui-cipourraitaussib6n6- ficierd'autresdroitsvariantd'un6tat ou d'une province & I'autre.

En plus de la pr6sente garantie, les outils DEWALT sont couverts par notre :

CONTRAT D'ENTRETIEN GRATUIT D'UN AN

DEWALT entretiendra I'outil et remplacera les pi_ces us6es au cours d'une utilisation normale et ce, gratuitement, pendant une p6riode d'un an & compter de la date d'achat, et la

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si I'acheteur n'est pas enti@ement satisfait, pour quelque raison que ce soit, du rendement de I'outil 61ectrique, du laser ou de la cloueuse DEWALT, celui-ci peut le retourner, accompagn6 d'un re£u, dans les 90 jours & compter de la date d'achat, pour obtenir un remboursement int6gral, sans aucun probl_me.

AMERIQUE LATINE : Cette garantie ne s'applique aux produits vendus en Am6rique latine. Pour ceux-ci, veuillez consulter les informations relatives & la garantie sp6cifique pr6sente dans I'em- ballage, appeler I'entreprise locale ou consulter le site Web pour les informations relatives &cette garantie.

REMPLACEMENT GRATUIT DES ETIQUETTES D'AVERTISSEMENT : Si les 6tiquettes d'avertissement deviennent

illisibles ou sont perdues, composer le 1 800 4-DEWALT pour en obtenir le remplacement gratuit.

CONSERVE ESTAS

INSTRUCCIONES

iADVERTENCIA! Lea todas las instrucciones hasta

comprenderlas, incluidas las que acompa_an a los acoplamientos

y accesorios. No ajustarse a/as instrucciones siguientes puede set

causa de electrocuci6n, incendio o lesiones graves.

Instrucciones de seguridad generales

AREA DE TRABAJO

* Mantenga el area de trabajo limpia y bien iluminada.

Las bancadas desordenadas y/as zonas oscuras propician los accidentes.

* No opere herramientas el_ctricas en atm6sferas explosivas,

como en presencia de I[quidos, gases o polvos inflamables. Las herramientas e/6ctricas producen chispas que pueden

originar /a ignici6n del po/vo o losvapores.

* Mientras opere una herramienta el_ctrica, mantenga lejos a

los observadores, ni_os y visitantes. Las distracciones

pueden ocasionar que pierda el control.

SEGURIDAD ELC:CTRICA

* Las herramientas con toma de tierra deben conectarse a un

enchufe apropiadamente instalado y con conexi6n a tierra, de acuerdo con todas las normas y ordenanzas jur[dicas.

No quite la pata de conexi6n a tierra ni realice ninguna modificaci6n en la clavija. No emplee adaptadores para clavijas. Si tiene alguna duda acerca de si el enchufe est&

correctamente conectado a tierra, consulte a un electricista cualificado. Si /a herramienta presentase disfunciones el6ctricas o averMs, la toma de tierra ofrece una vM de baja resistencia que garantiza /a seguridad del usuario. S61o es

aplicable a las herramientas de Clase ! (con toma de tierra).

* Las herramientas con doble aislamiento est_n equipadas

con una clavija polarizada (una pata es m&s ancha que la otra). Esta clavija se acoplar& a un enchufe polarizado de una sola manera. $i la clavija no se acopla al contacto, invi_rtala. Si a_n as[ no se ajusta, comun[quese con un electricista cualificado para que instale un enchufe

polarizado apropiado. Nunca cambie la clavija. El dob/e

ais/amiento [] efimina /a necesidad de cables con tres hi/os y sistemas de suministro el6ctrico con conexi6n a tierra. S61o es

apficable a las herramientas de Clase II (con doble aislamiento).

* Evite el contacto del cuerpo con superficies conectadas a

tierra, tales como tuber[as, radiadores, registros y refrigeradores. El riesgo de e/ectrocuci6n aumenta si su cuerpo hace tierra.

* No exponga las herramientas el_ctricas a la Iluvia o a

condiciones de mucha humedad. Si entra agua en una herramienta electrica, aumenta el riesgo de electrocuci6n.

* No maltrate el cable. Nunca tome el cable para transportar

la herramienta ni para desconectarla del enchufe. Mantenga el cable alejado de las fuentes de calor, el aceite, las orillas afiladas o las piezas en movimiento. Cambie

inmediatamente los cables da_ados. Los cables dadados aumentan el peligro de electrocuci6n.

* Cuando opere una herramienta el_ctrica a la intemperie,

utilice una extensi6n marcada "W=A" o "W." Estas extensiones estan clasificadas para uso a/a intemperie y para

reducir el riesgo de electrocuci6n.

Calibre minimo para cordones de e×tensi6n

Voltios Longitud total del cord6n en metros

120V 0-7,6 7,6-15,2 15,2-30,4 240V 0-15,2 15,2-30,4 30,4-60,9

Amperaje

M_.s No m_s Calibre del cord6n AWG

de de

6 10 18 16 14 12

SEGURIDAD PERSONAL

* AI utilizar una herramienta el_ctrica, est_ atento,

conc_ntrese en Io que hace y aplique el sentido com_n. No utilice la herramienta si se encuentra fatigado o bajo la

influencia de drogas, alcohol o f&rmacos. Mientras se utilizan herramientas el@ctricas, basta un instante de distracci6n para sufrir lesiones graves.

* Lleve ropa adecuada. No utilice ropa suelta ni joyas.

Rec6jase el cabello largo. Mantenga el cabello, la ropa y los

guantes apartados de las piezas en movimiento. Las partes

m6viles pueden atrapar las prendas de vestir sueltas, las joyas

y el cabello. Los orificios de ventilaci6n suelen cubrir piezas en

movimiento, pot Io que tambi@n se deben evitar.

* Evite puestas en marcha accidentales. Aseg_rese de que el

interruptor est_ apagado antes de enchufar la m_quina. Transportar las herramientas con el dedo sobre el interruptor o

enchufarlas con el interruptor encendido favorece los accidentes.

* Antes de poner en marcha la m&quina, quite las Ilaves y

herramientas de ajuste. Una Ilave que se deje en una pieza

giratoria de/a herramienta puede provocar /esiones.

* No ponga en peligro su estabilidad. Mant_ngase siempre

bien apoyado y equilibrado. Un buen apoyo y equilibrio per- miten controlar mejor /a herramienta si se produce alg_n imprevisto.

Utilice el equipo de seguridad. Lleve siempre lentes

protectores. Cuando sea adecuado, tambi@n se debe usar

mascarilla antipolvo, zapatos de suela antideslizante, casco o

protectores auditivos.

USO Y CUIDADOS DE LA HERRAMIENTA

* Utilice abrazaderas u otro elemento adecuado para sujetar

y apoyar la pieza de trabajo en una plataforma estable. Sujetar la pieza con la mano o contra el cuerpo es inestable y

facilita la p@rdida de control.

* No fuerce la herramienta. Emplee la herramienta correcta para

cada aplicaci6n. La herramienta correcta hace el trabajo mejor y mas seguro dentro del tango para el que ha sido disedada.

* No utilice la herramienta si el interruptor no la enciende y

apaga. Cualquier herramienta que no pueda controlarse con el interruptor es peligrosa y se debe reparar.

* Desconecte la clavija del enchufe antes de proceder a

cualquier ajuste, cambiar un accesorio o guardar la herramienta. Estas medidas de seguridad preventiva reducen

el riesgo de poner en marcha la herramienta accidentalmente.

* Cuando no las utilice, guarde las herramientas fuera del

alcance de los ni_os o de cualquier persona no capacitada. Las herramientas son peligrosas en manos de usuarios no

capacitados.

* Cuide las herramientas. Conserve las herramientas de

corte afiladas y limpias. Unas herramientas adecuadamente cuidadas y con los hordes de corte afilados se deforman menos

y son mas Mciles de controlar.

o Compruebe si las piezas m6viles se desalinean o

deforman, si hay alguna pieza rota y cualquier otra circunstancia que pueda afectar al funcionamiento de la

m&quina. $i la herramienta est& da_ada, h&gala reparar antes de usarla. Muchos accidentes los provocan unas

herramientas mal cuidadas.

* Utilice _nicamente los accesorios recomendados pot el

fabricante para su modelo. Un mismo accesorio puede set adecuado para una herramienta, pero peligroso si se usa en otra.

SERVlClO

* El servicio de la herramienta s61o debe realizarlo personal

cualificado. El servicio o mantenimiento realizados pot person- al no calificado puede dar como resu/tado un riesgo de lesiones.

* Alprocederal mantenimiento de una herramienta, utilice _nk

camente refacciones identicas. Siga las instrucciones de la secci6n Mantenimiento de este manual. La utilizaci6n depiezas no autorizadas, o no respetar /as instrucciones de mantenimiento,

puede suponer un peligro de electrocuci6n o de lesiones.

£a etiqueta de los esrneriladores

puede incluir los siguieretes sirnboios

. Utilice siempre la guarda apropiada con el disco de esmeril.

La guarda protege a/ operador de los fragmentos que se desprenden de un disco roto, as[ como de/contacto con el disco.

* Los accesorios deben estar clasificados pot Io menos para

la velocidad recomendada en la etiqueta de advertencia de la herramienta. Si funcionan a velocidades superiores a la

prevista, los discos y otros accesorios pueden salir despedidos y provocar/esiones. La clasificaci6n de los accesorios se ha hecho sobre la velocidad m[nima de/disco indicada en la placa

de caracter[sticas de la herramienta.

* Sujete la herramienta por las superficies aislantes si Ileva a

cabo una operaci6n en que la herramienta puede tocar un conductor oculto o su propio cable. El contacto con un

conductor "activo" provocara que /as piezas metaficas de /a herramienta "conduzcan e/ectricidad" y que el operador reciba

una descarga el@ctrica.

* En esta herramienta no utilice discos de Tipo 11 (de taza

c6nica). La utilizaci6n de accesorios inadecuados puede set causa de lesiones.

* Antes de usarlos, inspeccione los accesorios

recomendados en busca de cuarteaduras y fallas. Si hay

fallas o cuarteaduras evidentes, descarte el accesorio. Tambi_n se debe inspeccionar el accesorio siempre que

piense que la herramienta puede haber ca[do. Las fallas pueden provocar la rotura de/disco.

* AI accionar la herramienta con un disco nuevo o de

reemplazo, o con un cepillo de alambre nuevo o de reemplazo instalado, suj_tela bien dentro de una zona

protegida adecuadamente y d_jela funcionar durante un minuto. Si el disco tiene una cuarteadura o una falla que hayan

pasado inadvertidas, se romper_ en pedazos en menos de un minuto. Si el cepillo de alambre tiene alambres flojos, 6stos se

detectaran. Nunca encienda /a herramienta cuando haya una persona alineada con el disco. Incluso si se trata de/operador.

* Evite que el disco rebote, as[ como darle tratamiento

brusco. Siello sucediera, detenga la herramienta e inspeccione si el disco presenta cuarteaduras o fallas.

* Dirija las chispas lejos del operador, los observadores y los

materiales inflamables. Pueden sattar chispas al usar lijadoras o esmeriladoras. Las chispas pueden provocar quemaduras e

incendios.

* Siempre use la agarradera lateral. Apriete firmemente la

agarradera. Siempre debe usarse la agarradera lateral para conservar el control de/a unidad en todo momento.

* No opere esta herramienta durante per[odos largos de

tiempo. La vibraci6n causada pot la acci6n de operaci6n de la herramienta puede causar lesiones permanentes a sus dedos,

manos y brazos. Use guantes para un mejor amortiguamiento, descanse con frecuencia y fimite el tiempo diario de uso.

* Limpiesu herramientaperi6dicamente, especialmente

despu_s de realizar trabajos pesados. El polvo y el esmeril contienen part[culas metaficas que se acumulan con frecuencia

en las superficies interiores y pueden ocasionar riesgos de electrocuci6n.

* La etiqueta de la herramienta puede incluir los siguientes s[mbolos.

V.................. volts A ............ amperes

Hz ................ hertz W .......... watts

min .............. minutos % .......... corriente alterna

.... ............ corriente directa no .......... velocidad sin carga

................ Construccidn de Clase II

A ................ sfmbolo de advertencia de seguridad

................ terminal de tierra

.../min .......... de revoluciones o inversiones por minuto

_PRECAUCION: Preste una atencidn especial al trabajar en

esquinas, ya que si el disco u otro accesorio toca una superficie secundaria o el borde de una superficie, la esmeriladora puede efectuar un movimiento brusco y repentino.

_PRECAUCI6N: Utilice una protecci6n auditiva apropiada

durante el uso. En determinadas condiciones y con uti/izaciones

pro/ongadas, el ruido generado pot este producto puede favorecer

/a p@rdida de audici6n.

I_ADVERTENCIA: A/gunos tipos de po/vo generados a/ /ijar,

serrar, esmeri/ar y ta/adrar, as[ como al rea/izar otras actividades del sector de/a construcci6n, contienen productos qufmicos que

pueden provocar cancer, defectos en los reci@n nacidos y

enfermedades del sistema reproductor. Ejemp/os de esas substancias qufmicas son:

* p/omo procedente de pinturas basadas en p/omo, * 6xido de si/icio crista/ino procedente de /adri//os, cemento

y otros productos de mamposterfa, y

* ars@nicoy cromo procedentes de madera tratada qufmicamente

(CCA).

El peligro derivado de estas exposiciones que usted enfrente varM

en funcidn de la frecuencia con que se realice este tipo de trabajo.

Para reducir la exposicidn a esas sustancias qufmicas: trabaje en

una zona bien ventilada y flevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente disegadas para filtrar partfculas microscdpicas.

, Evite el contacto prolongado con el polvo procedente del

lijado, serrado, esmerilado y taladrado el_ctricos, as[ como

de otras actividades del sector de la construccidn. Lleve ropa

protectora y lave con agua y jabdn las zonas expuestas.

Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorcidn de productos qufmicos

peligrosos.

COMPONENTES

A. Interruptor de palanca B. Palanca de desbloqueo C. Bot6n del seguro del eje

D. Eje (no mostrado) E. Agarradera lateral

(mostrada a la derecha)

R Bot6n de bloqueo

G. Collarin de respaldo sin rosca H. Tuerca de amarre roscada

I. Guarda

I B

£1MPIEZA Y AJUSTES

FIJAC,6N DE LA AGARRADERA LATERAL

La agarradera lateral se puede montar en ambos lados de la caja del engranaje, en losorificios roscados, tal como se muestra. Antes de usar

laherramienta, compruebe que la agarradera est_ apretada firmemen- te. Utilice una Ilave para apretar firmemente la agarradera lateral.

Accesorios

Es importante elegir las guardas, collarines y almohadillas de apoyo correctos para cada accesorio de la esmeriladora. En las p_,ginas 5

y 6 encontrar_ la informaci6n sobre los accesorios correctos. A PRECAUCl6N: Los accesorios deben estar clasificados por Io

menos para la velocidad recomendada en la etiqueta de advertencia

de la herramienta. Si funcionan a velocidades superiores a la pre-

vista, los discos y otros accesorios pueden salir despedidos y provo-

car lesiones. Los accesorios roscados deben tener un cubo de 5/8"-

11.Los accesorios sin rosca deben tener un orificio para eje de 7/8',. Si no Io tienen, pueden haber sido dise#ados para sierras circulares. Onicamente utilice los accesorios mostrados en las paginas 35 y 36

de este manual. La clasificacidn de los accesorios se ha hecho sobre la velocidad mfnima del disco indicada en la placa de caracterfsticas

de la herramienta.

Discos de rneril de 4 1/2" Discos de alarnbre

guarda de tipo 27

collarin de

respaldo sin rosca

disco de centro

hundido de tipo 27

tuerca de

amarre roscada

guarda de tipo 27

disco con

cubo de tipo 27

guarda de tipo 27

cepillo de copa de

alambre de 3"

guarda de tipo 27

disco de alambre de 4"

Discos de lijado

almohadilla

de apoyo de caucho

Discos lijadores de aletas

de 4 1/2"

guarda de tipo 27

Discos de corte de 4 1/2"

guarda de tipo 1

disco de lijado

tuerca de

amarre roscada

disco lijador de

aletas con cubo

collarin de respaldo

sin rosca

disco de lijado

de aletas sin cubo

tuerca de amarre

roscada

collarin de respaldo

disco de corte abrasivo

tuerca de amarre

collarin de respaldo

disco de corte

de diamante

tuerca de amarre

Montaje de la guarda

MONTAJE Y DESMONTAJE DE LA GUARDA A PRECAUCI6N: Apague y desenchufe la herramienta antes

de proceder a cualquier ajuste o desmontar o montar

acoplamientos o accesorios. Antes de volver a conectar la

herramienta, presione y suelte el interruptor de palanca para

asegurarse de que la herramienta est_ apagada.

_, PRECAUCI6N: Deben usarse /as guardas con todos los discos de esmeril, discos lijadores de aletas, cepillos de alambre

y discos de alambre. La herramienta s61o puede usarse sin las guardas cuando se lije con discos de lijado convencionales. El

modelo DEWALT DWS02 incorpora una guarda para usarla con discos de esmeri! de centro hundido (tipo 27) y discos de esmeri! con

cubo (tipo 27). La misma guarda puede usarse con los discos /ijadoresde aletas (tipo 27y29) y con los cepillos de copa de alambre.

El esmerilado y corte con discos de tipos distintos a los 27 y 29

precisan guardas de accesorio distintas, no

incluidas con /a herramienta. Las instrucciones de montaje de estas guardas

de accesorio se incluyen en /a caja de! accesorio.

1. Abra el seguro de la guarda (J) y alinee la flecha de _sta (K) con la flecha del K L

cubo (L). De esta forma las orejetas de

la guarda quedar_n alineadas con las ranuras de la cubierta de la caja del

engranaje.

2. Presione la guarda hacia abajo hasta que sus orejetas engranen y rueden

libremente en la ranura del cubo de la

caja del engranaje.

3. Con el seguro de la guarda abierto, gire la guarda (I) a la posi- ci6n de trabajo deseada. El cuerpo de la guarda debe colocarse

entre el eje y el operador, de forma que la protecci6n de 6ste sea m_xima.

4. Cierre el seguro de la guarda para fijarla a la caja del engranaje.

Si el seguro est,, cerrado no debe poder girar la guarda a mano. No opere la esmeriladora si la guarda est_ suelta o la palanca de

soporte se encuentra en posici6n abierta.

5. Para retirar la guarda, abra el seguro, hagala girar hasta que las flechas queden alineadas y tire de ella hacia arriba.

NOTA: La guarda se preajusta en f_brica al di&metro del cubo de la caja del engranaje.

Si, transcurrido un periodo de tiempo, la guarda se afloja, apriete el tornillo de ajuste

(M) con la palanca de soporte en la posici6n

cerrada.

PRECAUCI6N: No apriete el tomillo de ajuste con la palanca de soporte en la posicidn abierta. Podrfan producirse da#os indetecta- bles en la guarda o en el cubo de montaje.

PRECAUCI6N: Si no es posible ajustar la guarda mediante la abrazadera, no use la herramienta. LI6vela junto con la guarda a un centro de servicio para que reparen o sustituyan la guarda.

NOTA: El esmerilado y el corte tangenciales pueden realizarse con discos de tipo 27 disefiados y especificados al efecto; los discos

gruesos de 1/4" estAn disefiados para el esmerilado de superficies, mientras que los de 1/8" se han disefiado para el esmerilado tan- gencial.

FUNCIONAMIENTO

Interruptor

PRECAUCI6N: Antes de enchufar la herramienta, presione y

suelte el interruptor de palanca (A) una vez sin presionar el botdn de bloqueo (F), para asegurarse de que el interruptor est6 apagado.

Presioneysuelteelinterruptordepalanca,talcomosehaindicado, despu6sdecualquierinterrupcidndelsuministroel6ctricoalaher-

ramienta,talcomolaactivacidndeuninterruptordetomadetierra,el disparodeundisruptor,eldesenchufadoaccidentalouncortedesum-

inistroel6ctrico.Sielinterruptordepalancaestbbloqueado,laher- ramientasepondraenmarchas#bitamentealvolveraconectarla.

PRECAUCI6N:Sujetefirmementelaagarraderalateraly el

cuerpodelaherramientaparamantenerelcontroldeestaenel arranqueydurantelautilizacidn,hastaqueeldiscooelaccesorio

dejedegirar.Compruebequeeldiscosehayadetenidototalmente antesdesoltarlaherramienta.

INTERRUPTOR DE PALANCA Para encender la herramienta,

empuje la palanca de desbloqueo (B)

hacia atrAs y luego presione el interruptor de palanca (A). La

herramienta funcionar& hasta que se

presione el interruptor. Para apagar la B

herramienta, suelte la palanca. _, ADVERTENClA: No inhabilite la palanca de desbloqueo. Si se

inhabilita lapalanca de desbloqueo, la herramienta puede ponerse en marcha s#bitamente al volver a conectarla.

BOTON DE BLOQUEO El bot6n de bloqueo ofrece una mayor

comodidad cuando se usa la herramienta durante periodos prolongados. Para F

bloquear la herramienta en posici6n de encendido, presione la palanca de

desbloqueo (B) hacia atr_s y luego presione el interruptor de palanca (A). Con la

herramienta funcionando, presione el bot6n

de bloqueo (F). La herramienta seguira

funcionando cuando se suelte el interruptor de palanca. Para

desbloquear la herramienta, presione y suelte el interruptor de palanca. Esto detendr& la herramienta.

_},PRECA UCI6N: Permita que la herramienta alcance la velocidad

maxima antes de que toque la superficie de trabajo. Separe la herramienta de la superficie de trabajo antes de apagarla.

SEGURO DEL EJE El pasador del seguro del eje impide que el eje gire al instalar o

retirar los discos. Opere el pasador del seguro del eje s61o si la herramienta est_ apagada, desenchufada y totalmente parada. No

engrane el seguro del eje si la herramienta est_ funcionando, ya que la daSaria. Para engranar el bloqueo, presione el bot6n del seguro del eje y gire el eje hasta que no pueda hacerlo girar m&s.

Moretaje y utilizaci6n de

discos de esrneril de centro huredido y discos iijadores de aletas

MONTAJE Y DESMONTAJE DE DISCOS CON CUBO _, PRECAUCI6N: Apague y desenchufe la herramienta antes

de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para

asegurarse de que la herramienta est# apagada.

Los discos con cubo se montan directamente en el eje roscado de 5/8"-11.

1. Enrosque a mano el disco en el eje.

2. Presione el bot6n del seguro del eje y utilice una Ilave para apretar el cubo del disco.

3. Para retirar el disco, invierta el proceso anterior.

A PRECAUCI6N: Si no asienta adecuadamente el disco antes de

encender la herramienta, puede provocar da#os tanto en ella como en el disco.

MONTAJE Y DESMONTAJE DE DISCOS SIN CUBO _, PRECAUCION: Apague y desenchufe la herramienta antes de

proceder a cualquier ajuste o desmontar o

montar acoplamientos o accesorios. Antes

de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de clue la herramienta est_ apagada.

Los discos de esmeril tipo 27 con centro

hundido deben usarse con los collarines

incluidos. En la p_gina 35 de este manual encontrar& m&s informaci6n.

1. Monte el collarin de respaldo sin rosca (G) en el eje (D) con la secci6n elevada

(guia) contra el disco.

2. Coloque el disco contra el collarin de respaldo, centrandolo con respecto a la

secci6n elevada (guia) del collarin.

3. Pulsando el bot6n del seguro del eje,

enrosque en 51la tuerca de amarre (H).

DISCOS DE 1/4"

Tuerca de amarre

Si el disco que est,, montando tiene m_s de 1/8" de espesor, coloque la tuerca de

amarre roscada en el eje para que la secci6n elevada (guia) encaje en el

centro del disco. Si el disco que esta

montando tiene 1/8" de espesor o

Collarin de respaldo

DISCOS DE 1/8"

menos, coloque la tuerca de amarre roscada en el eje para que la secci6n

elevada (guia) no quede contra el disco.

Tuerca de amarre

4. Pulsando el bot6n del seguro del eje,

apriete latuerca de amarre con una Ilave.

Collarin de respaldo

5. Para retirar el disco, presione el bot6n del seguro del eje y afloje la tuerca de amarre con una Ilave.

NOTA: Si despu6s de apretar la tuerca de amarre el disco gira, compruebe la orientaci6n de la tuerca de amarre roscada. Si se instala un disco fino con la guia de la tuerca de amarre contra el disco, 6ste girard, debido a que la altura de la guia impide que la

tuerca sujete el disco.

ESMERILADO DE SUPERFICIES CON DISCOS DE ESMERIL

1. Permita que la herramienta alcance la velocidad m_ima antes de que toque la superficie de trabajo.

2. Aplique la presi6n minima contra la superficie de trabajo, dejando que laherramienta funcione a altavelocidad. Latasa de esmerilado

es mayor si la herramienta funciona a alta velocidad.

3. Mantenga un _ngulo de entre 20° y 30° entre la herramienta y la superficie de trabajo.

4. Desplace continuamente la herramienta con movimientos hacia delante y hacia atr_s para evitar los surcos

en la superficie de trabajo.

5. Separe la herramienta de la superl:icie de

trabajo antes de apagarla. Permita que la 20o-30°

herramienta deje de girar antes de soltarla.

ESMERILADO TANGENClAL CON DISCOS DE ESMERIL _ PRECA UCION: Los discos usados para el corte y el esmerilado

tangencial pueden romperse si se doblan o tuercen cuando se usa la herramienta para trabajos de desbastado o de esmerilado profundo. Para reducir el peligro de lesiones graves, sdlo use estos discos conjuntamente con guardas de tipo 27 y para corte y ranurado poco profundos (menos de 1/2" de profundidad). El lado abierto de laguarda debe colocarse en el/ado opuesto al operador. Para cortes mas profundos con discos de desbastado de tipo 1,use una guarda de tipo 1.En losdiagramas de/as paginas 35y 36 de este

manualencontraramasinformacidn.Lasguardasdetipo1estan disponiblesconuncargoadicionalensudistribuidorlocalo enel

centrodeservicioautorizado.

1. Permita que la herramienta alcance la velocidad maxima antes de que toque la supefficie de trabajo.

2. Aplique la presi6n minima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. La tasa

de esmerilado es mayor si la

herramienta funciona a alta velocidad.

3. Col6quese de forma que la parte inferior abierta del disco quede en el lado

opuesto a usted.

4. Una vez haya empezado a cortar y haya

realizado una ranura en la pieza, no

cambie el Angulo de corte. Cambiar el Angulo hara que el disco se curve, Io que

podria romperlo. Los discos para esmerilado tangencial no estAn dise_ados

para soportar las presiones provocadas pot el curvado.

5. Separe la herramienta de la superficie de trabajo antes de apagarla. Permita que la herramienta deje de girar

antes de soltarla.

_ ADVERTENCIA: No use los dbcos para esmerilado tangen-

cial/corte en aplicaciones de esmerilado de superficies, ya que no estan dise#ados para soportar las presiones laterales que este gen-

era. Se correrfa el riesgo de sufrir lesiones y de rotura del disco.

ACABADO DE SUPERFICIES CON DISCOS LIJADORES DE ALETAS

1. Permita que la herramienta alcance la velocidad maxima antes de que toque la supefficie de trabajo.

2. Aplique la presi6n minima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. Latasa de lijado es mayor si la herramienta funciona a alta velocidad.

3. Mantenga un Angulo de entre 5° y 10° entre la herramienta y la

supefficie de trabajo.

4. Desplace continuamente la herramienta con movimientos hacia delante y hacia atrAs para evitar los _._

surcos en la supefficie de trabajo.

5. Separe la herramienta de la supefficie de trabajo antes de apagarla. Permita 10°

que la herramienta deje de girar antes de soltarla.

MONTAJE DE ALMOHADILLAS DE APOYO PARA LIJADO

PRECAUCION: Apague y desenchufe la herramienta antes

de proceder a cualquier ajuste o desmontar o montar acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta est# apagada.

PRECAUCION: Una vezterminadas lasaplicaciones de lijado, debe

volverse a instalar una guarda adecuada para el disco de esmeril, el disco lijador de aletas, el cepillo de alambre o 0

el disco de alambre. P

1. Coloque o enrosque convenientemente en el eje la almohadilla de apoyo (N).

2. Coloque el disco de lijado (O) sobre la almohadilla de apoyo (N).

3. Pulsando el seguro del eje, enrosque la

tuerca de amarre (P) en el eje y coloque

el cubo elevado de la tuerca de amarre en el centro del disco de lijado y la

almohadilla de apoyo.

Apriete a mano la tuerca de amarre.

Despu_spresioneelbot6ndelsegurodelejey gireeldiscode lijadohastaque6stey latuercadeamarrequedenbien

ajustados.

5.Pararetirareldisco,suj_teloygirelaalmohadilladeapoyoyla almohadilladelijadomientraspulsaelbot6ndelsegurodeleje.

UTIMZACIONDEALMOHADILLAS DE APOYO PARA LIJADO

Utilice el papel de lija correcto para cada aplicaci6n. Se dispone de papel de lija de distintos grados. Los grados gruesos ofrecen mayor eliminaci6n de material y un acabado m&s rugoso. Los grados finos ofrecen menor eliminaci6n de material y un acabado m&s suave.Empiece con discos de grado grueso para una eliminaci6n rapida del material. Pase a un papel de grado medio

y acabe con un disco de grado fino para un acabado 5ptimo.

Grueso grado 16 - 30 Medio grado 36 -80

Acabado fino grado 100 -120 Acabado muy fino grado 150 -180

1. Permita que la herramienta alcance la velocidad m_ima antes de que toque la superficie de trabajo.

2. Aplique la presiSn minima contra la superficie de trabajo, dejando que laherramienta funcione a alta velocidad. La tasa de lijado es mayor si la herramienta funciona a alta velocidad.

3. Mantenga un &ngulo de entre 5°y 15° entre la herramienta y la

supefficie de trabajo. El disco de lijado debe tocar

aproximadamente una pulgada de la superficie de trabajo.

4. Desplace la herramienta constantemente en linea recta para no quemar ni rayar lasupefficie de trabajo.

Permitir que la herramienta se apoye en la supefficie de trabajo sin desplazarla o

desplaz_ndola circularmente provoca marcas de quemado y rayaduras.

5. Separe la herramienta de lasupefficie detrabajo antes de apagarla. Permita que la herramienta deje de girar antes de soltarla.

Moretaje y utilizaci6n de cepillos de

alarnbre y discos de alarrebre

Los cepilios de copa de alambre y los discos de alambre se atornillan directamente en el eje de la esmeriladora, sin utilizar

collarines. S61o use cepillos o discos de alambre con un cubo

roscado de 5/8"-11. Si se usan cepilios o discos de alambre se necesita una guarda de tipo 27.

A PRECAUCION: Mere guantes cuando manipule cepiflos o

discos de alambre. Pueden provocar cortes.

PRECA UCION: El disco o cepiflo no debe tocar la guarda al montarlo ni durante el uso. El accesorio podr[a sufrir da_os indetectables y provocar la proyecci6n de fragmentos de

alambre.

MONTAJE Y UTILIZAClON DE CEPILLOS COPA DE ALAMBRE Y DISCOS DE ALAMBRE

PRECAUCION: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar

acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta est_ apagada.

1. Enrosque a mano el disco en el eje.

2. Presione el botSn del seguro del eje y aplique una Ilave al cubo del disco o cepillo de alambre para apretarlo.

3. Para quitar el disco, invierta el procedimiento.

PRECAUCION: Si no asienta adecuadamente el cubo de/disco

antes de encender la herramienta, puede provocar dados tanto en ella como en el disco.

UTIMZACIONDECEPILLOSDECOPADEALAMBREY DISCOSDEALAMBRE

Loscepillosydiscosdealambrepuedenusarseparaeliminar 6xido,

adherencias o pintura, y para suavizar superficies irregulares.

1. Permita que la herramienta alcance la velocidad maxima antes de que toque la superficie de trabajo.

2. Aplique la presi6n minima contra la superficie de trabajo, dejando que laherramienta funcione a alta velocidad. La tasa de

eliminaci6n de material es mayor si la herramienta funciona a alta velocidad.

3. Mantenga un _ngulo de entre 5° y 10° entre la herramienta y la superficie de trabajo.

4. Mantenga el contacto entre el borde del disco de alambre y la superficie de trabajo.

5. Desplace continuamente la herramienta con movimientos hacia delante y hacia -f atrAs para evitar los surcos en la superficie '

de trabajo. Permitir que la herramienta se

apoye en la superficie de trabajo sin desplazarla o desplazg, ndola _-_-_5°-10 °

circularmente provoca marcas de quemado y rayaduras.

6. Separe la herramienta de la superficie de trabajo antes de apagarla. Permita que la herramienta

deje de girar antes de dejarla.

_, PRECAUCION: Tenga mucho cuidado cuando

trabaje sobre un horde, pues puede producirse un movimiento brusco y repentino de la esmeriladora.

Montaje y utilizaci6n de discos de

corte (tipo 1)

Los discos de corte pueden ser discos de diamante o discos

abrasivos. Se dispone de discos de corte abrasivos para metal y

para hormig6n. Para el corte de hormig6n tambi6n pueden usarse hojas de diamante.

_kADVERTENClA: Esta herramienta no incluye una guarda cerrada

de doble cara para discos de corte, aunque es necesaria cuando se usan estos discos. No usar un collarfn y una guarda adecuados

puede provocar lesiones derivadas de la rotura del disco o del

contacto con 61. En la pagina 37 de este manual encontrara mas informacidn.

MONTAJE DE GUARDAS CERRADAS (TIPO 1) _ PRECA UCION: Apague y desenchufe la herramienta antes de

proceder a cualquier ajuste o desmontar o montar

acoplamientos o accesorios. Antes de volver a conectar la herramienta, presione y suelte el interruptor de palanca para asegurarse de que la herramienta est6 apagada.

1. Abra el seguro de la guarda (J) y alinee la flecha de 6sta (K) con la flecha del cubo (L). De esta forma las orejetas quedar_.n

alineadas con las ranuras de la cubierta de la caja del engranaje. Coloque la guarda orientada hacia atrAs.

2. Presione la guarda hacia abajo hasta que su orejeta engrane y ruede libremente en la

ranura del cubo de la caja del engranaje.

3. Gire la guarda (I) a la posiciSn de trabajo

deseada. El cuerpo de la guarda debe L

colocarse entre eleje y eloperador, de forma

que la protecci6n de 6ste sea maxima.

4. Cierre el seguro de la guarda para fijarla a

la cubierta de la caja del engranaje. Si el

seguro est_ en la posici6n de cerrado no

debe ser posible girar la guarda amano. No opere la esmeriladora si la guarda esta

suelta o lapalanca de soporte se encuentra I

en posici6n abierta.

5. Pararetirarlaguarda,abraelseguro,hagalagirarhastaque lasflechasquedenalineadasytiredeellahaciaarriba.

NOTA:Laguardase preajustaen

fAbricaaldiAmetrodelcubodelacaja delengranaje.Si,transcurridoun

periododetiempo,laguardaseafloja, aprieteeltornillodeajuste(M)conla

palancadesoporteenla posici6n cerrada.

PRECAUCION: No apriete el tomillo de ajuste con la palanca de soporte en la posicidn abierta. Podrfan producirse da#os indetectables en la guarda o en el cubo de montaje.

MONTAJE DE DISCOS DE CORTE

PRECAUCION: Apague y desenchufe la herramienta antes de proceder a cualquier ajuste o desmontar o montar

acoplamientos o accesorios. Antes de volver a conectar la

herramienta, presione y suelte el interruptor de palanca para

asegurarse de que la herramienta est# apagada.

A PRECAUCION: Con los discos de corte deben usarse collarines de respaldo roscados y tuercas de amarre (incluidos con la

herramienta) de/mismo diametro.

1. Coloque el collarin de respaldo sin rosca en el eje, con la secci6n

elevada (guia) hacia arriba. La secci6n elevada (guia) del collarin

de respaldo quedarA contra el disco cuando 6ste se instale.

2. Coloque el disco sobre el collarin, centrAndolo con respecto a la secci6n elevada (guia).

3. Monte la tuerca de amarre roscada con la secci6n elevada

(guia) hacia el lado opuesto al disco.

4. Pulsando el bot6n del seguro del eje, apriete latuerca de amarre con una Ilave.

5. Para retirar el disco, suj6telo y gire mientras pulsa el bot6n del seguro del eje.

UTILIZACION DE DISCOS DE CORTE _, ADVERTENCIA: No use los discos para esmerilado

tangencial/corte en aplicaciones de esmerilado de superficies, ya que no estan dise#ados para soportar las presiones laterales que 6ste

genera. Se correrfa el riesgo de sufrir lesiones y de rotura del disco

1. Permita que la herramienta alcance la velocidad maxima antes de que toque la superficie de trabajo.

2. Aplique la presi6n minima contra la superficie de trabajo, dejando que la herramienta funcione a alta velocidad. La tasa

de cortees mayor si la herramienta funciona a alta velocidad.

3. Una vez haya empezado a cortar y haya realizado una ranura en la pieza, no cambie

el Angulo de corte. Cambiar el Angulo harA

que el disco se curve, Ioque podria romperlo. ,,_ .....

4. Separe la herramienta de la superficie de

trabajo antes de apagarla. Permita que la

herramienta deje de girar antes de dejarla.

MANTENIMIENTO i i

Lirrepieza

ADVERTENClA: Sop/e peri6dicamente de/ po/vo y/a cascari//a de la carcasa del motor con aire comprimido limpio y seco. El polvo y la cascarilla, que contienen partfculas metaficas, suelen

acumularse en las superficies interiores y suponen un riesgo de electrocucidn si no se limpian con frecuencia. UTILICE SIEMPRE

LENTES DE SEGURIDAD. _, PRECAUCION: Nunca use disolventes ni otros productos

agresivos para la limpieza de /as piezas no metalicas de la herramienta. Utilice #nicamente un trapo limpio y seco.

Lubricaci6n

Las herramientas DEWALT estAn lubricadas de fAbrica y estAn listas para usarse.

Reparaciones

Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben realizarlos los centros de servicio autorizados u otras personas de servicio

calificadas. Utilice siempre piezas de repuesto id6nticas.

Cornpra de accesorios

Los accesorios recomendados para su herramienta est_.n disponibles con un cargo adicional en su distribuidor local o en el centro de servicio autorizado.

_ PRECAUCION: El uso de cualquier accesorio no recomendado

para esta herramienta puede ser peligroso.

P61iza de Garantia

IDENTIFICACION DEL PRODUCTO: Sello o firma del Distribuidor.

Nombre del producto: Mod./Cat.:

Marca: N0m. de serie:

(Datos para set Ilenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquiri6 el producto:

Este producto est_ garantizado por un ago a partir de la fecha de

entrega, contra cualquier defecto en su funcionamiento, asi como en materiales y mano de obra empleados para su fabricaci6n.

Nuestra garantia incluye la reparaci6n o reposici6n del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano

de obra, asi como los gastos de transportaci6n razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantia deber_, presentar su her-

ramienta y esta p61iza sellada pot el establecimiento comercial donde se adquiri6 el producto, de no contar con 6sta, bastard, lafac-

tura de compra.

EXCEPCJONES. Esta garantia no sera v_.lida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distin- tas alas normales;

• Cuando el producto no hubiese sido operado de acuerdo con el

instructivo de uso que se acompa_a;

• Cuando el producto hubiese sido alterado o reparado por per- sonas distintas a las enlistadas al final de este certificado.

Anexo encontrar_ una relaci6n de sucursales de servicio de f_bri- ca, centros de servicio autorizados y franquiciados en la Rep0blica

Mexicana, donde podr_, hacer efectiva su garantia y adquirir partes, refacciones y accesorios originales.

Garantia lirnitada por tres a_os

DEWALT reparar_., sin cargo, cualquier falla que surja de defectos en el material o la fabricaci6n del producto, pot hasta tres aSos a

contar de la fecha de compra. Esta garantia no cubre fallas de las

piezas causadas por su desgaste normal o abuso a la herramien-

ta. Para mayores detalles sobre la cobertura de la garantia e infor-

maci6n acerca de reparaciones realizadas bajo garantia, visitenos en www.dewalt.com o dirigase al centro de servicio m&s cercano. Esta garantia no aplica a accesorios o a daSos causados por

reparaciones realizadas o intentadas por terceros. Esta garantia le

otorga derechos legales especificos, adem&s de los cuales puede tenet otros dependiendo del estado o provincia en que se encuen- tre.

Adem&s de la garantia, las herramientas DEWALT est&n cubiertas

por:

1ANODESERVlCIOGRATUITO

DEWALTmantendralaherramientayreemplazaralaspiezasgas- tadasporsuusonormal,sincobro,en cualquier momento durante

un aSo a contar de la fecha de compra.

GARANT|A DE REEMBOLSO DE SU DINERO POR 90 D|AS

Si no esta completamente satisfecho con el desempeSo de su m&quina herramienta, I&ser o clavadora DEWALT, cualquiera sea

el motivo, podra devolverlo hasta 90 dias de la fecha de compra con su recibo y obtener el reembolso completo de su dinero - sin

necesidad de responder a ninguna pregunta. AMC:RICA LATINA: Esta garantia no se aplica a los productos que

se venden en Am6rica Latina. Para los productos que se venden

en America Latina, debe consultar la informaci6n de la garantia especffica del pais que viene en el empaque, Ilamar a la compaSia local o visitar el sitio Web a fin de obtener esa informaci6n.

Informaci6n T_cnica

DWS02/802G Tensi6n de alimentaci6n: 120 V AC/CD ('_ _ ) Consumo de corriente: 9,0 A AC/CD

Frecuencia de alimentaci6n: 50/60 Hz

Potencia nominal: 1 004 W AC/CD

Rotaci6n sin carga: 10 000/rain

IMPORTADOR: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCION, CP 05120

DELEGACION CUAJIMALPA, MEXICO, D.F

TEL. 5 326 7100

R.F.C.: BDE810626-1W7

Paraservicio y ventas consulte 7 - ',,,

"HERRAMIENTASELECTRICAS" SECCI@N

en lasecci6namadlla. AM!_,!!LA

PARA REPARACION Y SERVICIO DE SUS HERRAIVllENTAS

ELECTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO

MAS CERCANO

CUMACAN, SIN

Av. Nicolb,s Bravo #1063 Sur - Col. Industrial Bravo (667) 7 12 42 11

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Jub,rez (33) 3825 6978

MEXICO, D.F. Eje Central Le,zaro C&rdenas No. 18

Local D, Col. Obrera (55) 5588 9377 MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038 MONTERREY, N.L

Av. Francisco I. Madero No.831 - Col. Centro (81) 8375 2313

PUEBLA, PUE 17 Notre #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. Madero 139 Pte.- Col. Centro (442) 214 1660 SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383 TORREON, COAH

Blvd. Independencia, 96 Pte.- Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongaci6n Diaz Mir6n #4280 - Col. Remes (229) 921 7016

VlLLAHERIVIOSA, TAB

Constituci6n 516-A- Col. Centro (993) 312 5111

PARA OTRAS LOCALIDADES LLAIVIE AL: (55) 5326 7100

DEWALTIndustrialToolCo.,701EastJoppaRoad,Baltimore,MD21286 (DEC05) FormNo.397649-00DW802,802G

Copyright©2003,2005DEWALT ThefollowingaretrademarksforoneormoreDEWALTpowertools:theyellowandblackcolorscheme;the"D"shapedairintakegrill;the arrayofpyramidsonthehandgrip;thekitboxconfiguration;andthearrayoflozenge-shapedhumpsonthesurfaceofthetool.

DeWalt DW802G TYPE 1 Owner’s Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
