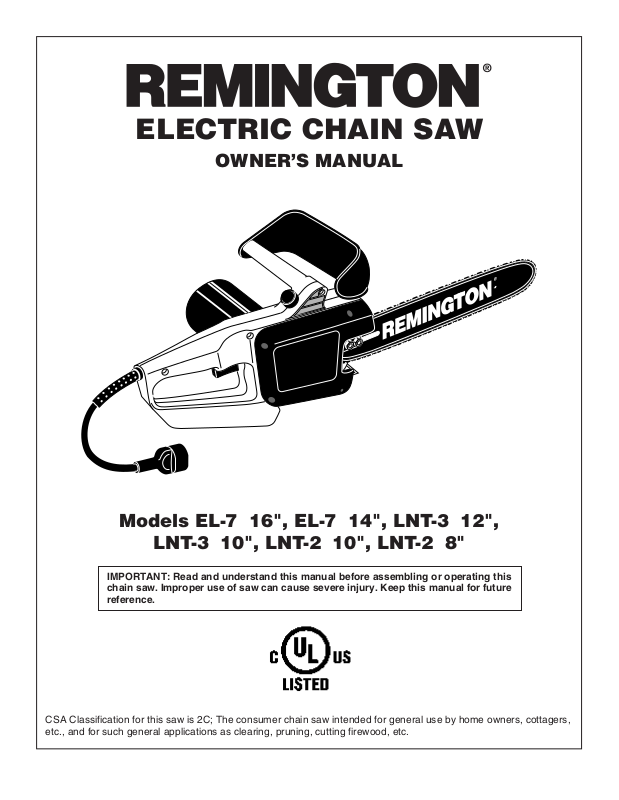

Desa EL-7 User Manual

ELECTRIC CHAIN SAW

OWNER’S MANUAL

Models EL-7 16", EL-7 14", LNT-3 12",

LNT-3 10", LNT-2 10", LNT-2 8"

IMPORTANT: Read and understand this manual before assembling or operating this chain saw. Improper use of saw can cause severe injury. Keep this manual for future reference.

CSA Classification for this saw is 2C; The consumer chain saw intended for general use by home owners, cottagers, etc., and for such general applications as clearing, pruning, cutting firewood, etc.

ELECTRIC CHAIN SAW

Read Instruction Manual

Do Not Expose to Rain or Use in Wet Conditions

Remove Plug Immediately if Cable is Damaged or Cut

Hold Chain Saw with Both Hands

Beware of Kickback

SYMBOLS INFORMATION

This symbol illustrates the computed kickback angle used as a measure of the reaction of a hand-held chain saw without chain brake when subjected, under simulated conditions, to a rotational kickback impulse.

Safety Information Warnings Appears Throughout This Manual

Pay close attention to them. Below are definitions for the safety information listed throughout this manual. WARNING indicates a hazard which can cause severe personal injury, death, or substantial property damage if you ignore warning. CAUTION indicates a hazard which will or can cause minor personal injury or property damage if you ignore warning.

SYMBOLSINFORMATION

Hearing and Eye Protection Must Be Worn

Indicates where oil should be added to lubricate saw chain

AUTO

For more information, visit www.desatech.com

105020

OWNER’S MANUAL

SAFETY

WARNINGS

Read and understand all

Warnings

Improper use of this chain saw can cause severe injury or death from ﬁre, electrical shock, body contact with moving chain, or falling wood.

on pages 3 through 5.

BEFORE OPERATING CHAIN SAW

1. Read and understand this owner’s manual before operating chain saw.

2. Use chain saw for cutting wood only. Do not use for cutting any non-wood items.

3. Only well-instructed adults should operate chain saw. Never allow children to operate chain saw. First-time user should obtain informed, practical instruction in addition to reading this manual. Practice cutting logs on a saw horse or cradle.

4. Use only electrical voltage noted on model plate of chain saw.

5. Use only extension cords marked for outdoor use. See page 8 for extension cord requirements.

6. Do not operate chain saw

• while under the inﬂuence of alcohol,

medication, or drugs

• in rain or in damp or wet areas

• where highly ﬂammable liquids or

gases are present

• if saw is damaged, adjusted wrong,

or not fully assembled

• if trigger does not turn saw on and off.

Chain must stop moving when you release trigger. Have faulty switch replaced by authorized service person.

• while tired or in a hurry

• while in tree or on a ladder unless

trained to do so

7. Wear snug-ﬁtting clothes when operating chain saw. Do not wear loose clothing or jewelry. They can get caught in moving saw chain.

Safety

8. Wear the following safety gear when operating chain saw:

• heavy-duty gloves (wear rubber

gloves if working outdoors)

• steel-toed safety footwear with non-

skid soles

•eye protection such as safety glasses,

goggles, or face screen

• safety hard hat

• ear mufﬂers or ear plugs

• hair covering to contain long hair

•face or dust mask (if working in dusty

areas)

9. Before cutting, always provide the following:

• clear work area

• secure footing

• planned retreat path from falling tree

10. Inspect tree before cutting down. Make sure there are no dead limbs or branches that may fall on you.

KICKBACK

WARNING: Avoid Kickback. Kickback can cause you to lose control of chain saw. Kickback can cause severe injury or death.

Kickback Safety Devices On This Saw

This saw has a low-kickback chain and reduced-kickback guide bar. Both items reduce the chance of kickback. Kickback can still occur with this saw. Do not let tip of guide bar touch anything when chain is moving.

Never hold the chain saw by the front hand guard.

Cause Of Kickback

Kickback may occur when nose or tip of guide bar touches an object while chain is moving. If chain cutter catches on object, a sudden reverse action will result. The guide bar will kick up and back towards operator.

Kickback may also occur when wood pinches chain at guide bar nose. A sudden reverse action will also result.

The following steps will reduce the risk of kickback:

• Use both hands to grip saw while saw is running. Use ﬁrm grip. Thumbs and ﬁngers must wrap around saw handles.

•Keep all safety items in place on saw. Make sure they work properly.

• Do not overreach or cut above shoulder height.

•Keep solid footing and balance.

• Stand slightly to left side of saw. This keeps your body from being in direct line with chain.

• Do not let guide bar nose touch anything when chain is moving (see Figure 1).

•Never try cutting through two logs at same time. Only cut one log at a time.

• Do not bury guide bar nose or try plunge cut (boring into wood using guide bar nose).

•Watch for shifting of wood or other forces that may pinch chain.

• Use extreme caution when reentering a previous cut.

• Use low-kickback chain and guide bar supplied with this chain saw. Only replace these parts with chains and guide bars listed in this manual.

•Never use dull or loose chain. Keep chain sharp and tensioned correctly.

Direction

Do Not Let Guide Bar Nose Touch Here

90° Quadrant

105020

Figure 1 - Kickback Hazard Example. Do Not Let Nose of Guide Bar Touch Object While Chain is Moving

Continued

For more information, visit www.desatech.com

ELECTRIC CHAIN SAW

SAFETY

WARNINGS

Continued

Saw Maintenance and Kickback Safety

Follow maintenance instructions in this manual. Proper cleaning of saw and chain and guide bar maintenance can reduce chances of kickback. Inspect and maintain saw after each use. This will increase the service life of your saw.

Note:

Even with proper sharpening, risk of

kickback can increase with each sharpening.

PUSHBACK AND PULL-IN

WARNING: Avoid pushback and pull-in. These hazards can cause you to lose control of chain saw. Pushback or pull-in can cause severe injury.

Cause Of Pushback and Pull-In

Pushback may occur while cutting with top of guide bar. Pushback will force saw back towards you. Pull-in may occur while cutting with bottom of guide bar. Pull-in will force saw in towards wood you are cutting. These hazards can occur if chain is pinched, caught, or contacts a non-wood object.

The following steps will reduce the risk of pushback or pull-in:

• Use both hands to grip saw while saw is running. Use ﬁrm grip. Thumbs and ﬁngers must wrap around saw handles.

• Do not overreach or cut above shoulder height.

•Keep solid footing and balance.

• Stand slightly to left side of saw. This keeps your body from being in direct line with chain.

•Have saw running at full speed before starting a cut.

•When cutting, make sure spike of saw is against wood (pull-in only). See Prod- uct Identification, page 6, to locate spike.

•Never try cutting through two logs at same time. Only cut one log at a time.

•Watch for shifting of log or other forces that may pinch chain.

• Use extreme caution when reentering a previous cut.

• Do not twist saw when removing guide bar from undercut.

• Use wedges made of plastic, wood, or light alloy (never steel or iron) to hold cut open.

CHAIN SAW OPERATION

1. Stay alert. Use common sense while op-

erating chain saw.

2. Keep work area clean. Cluttered areas

invite injuries.

3. Be aware of extension cord while op-

erating chain saw. Be careful not to trip over cord.

4. Keep children, animals, and bystand-

ers away from chain saw and extension cord. Only chain saw user should be in work area.

5. Do not cut down a tree unless you are

trained or have expert help.

6. If two or more persons perform buck-

ing and felling operations at the same time, provide plenty of distance between operations. Provide distance of at least twice the height of tree being felled.

7. Secure wood you are cutting by using

clamps or chocks.

8. Grip chain saw ﬁrmly with both hands.

Never operate chain saw with one hand. Never use hand guard as handle.

9. Keep ﬁnger off trigger until ready to

make cut.

10. Before starting chain saw, make sure

chain is not touching anything.

11. Avoid body contact with grounded ob-

jects such as pipes, wire fences, and metal posts.

12. Keep all parts of body away from chain

when saw is running.

13. Do not force chain saw while cutting. Apply light pressure.

14. Cut small brush and saplings with extreme care. Slender material may catch in chain and be whipped toward you. This could also pull you off balance.

15. When cutting limb or tree trunk that is under tension, use extreme caution. Be alert for wood springing back. When wood tension is released, limb could spring back and strike operator causing severe injury or death.

16. Do not activate the chain brake to stop saw. Always release trigger to stop saw.

17. Carry chain saw from one place to another

• with chain saw unplugged

•by holding front handle (never use

front hand guard as handle)

• with ﬁnger off trigger

• with guide bar and chain to rear

• with scabbard in place

WARNING: This product contains chemicals known to the State of California to cause cancer or birth defects, or other reproductive harm.

WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known (to the state of California) to cause cancer, birth defects, or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints

• crystalline silica from bricks

and cement and other masonry products

• arsenic and chromium from

chemically-treated lumber

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.

For more information, visit www.desatech.com

105020

OWNER’S MANUAL

SAFETY

WARNINGS

Continued

MAINTENANCE AND STORAGE OF CHAIN SAW

1. Unplug chain saw from power source

• when not in use

• before moving from one place to another

• before servicing

• before changing accessories or attachments

2. Inspect chain saw before and after each use. Check saw closely if guard or other part has been damaged. Check for any damage that may affect operator safety or operation of saw. Check for alignment or binding of moving parts. Check that switch turns motor on and off. Check for broken or damaged parts. Do not use chain saw if damage affects safety or operation. Have damage repaired by authorized service person.

3. Maintain chain saw with care.

•Never expose saw to rain.

•Keep chain sharp, clean, and lubri-

cated.

•Follow steps outlined in this manual

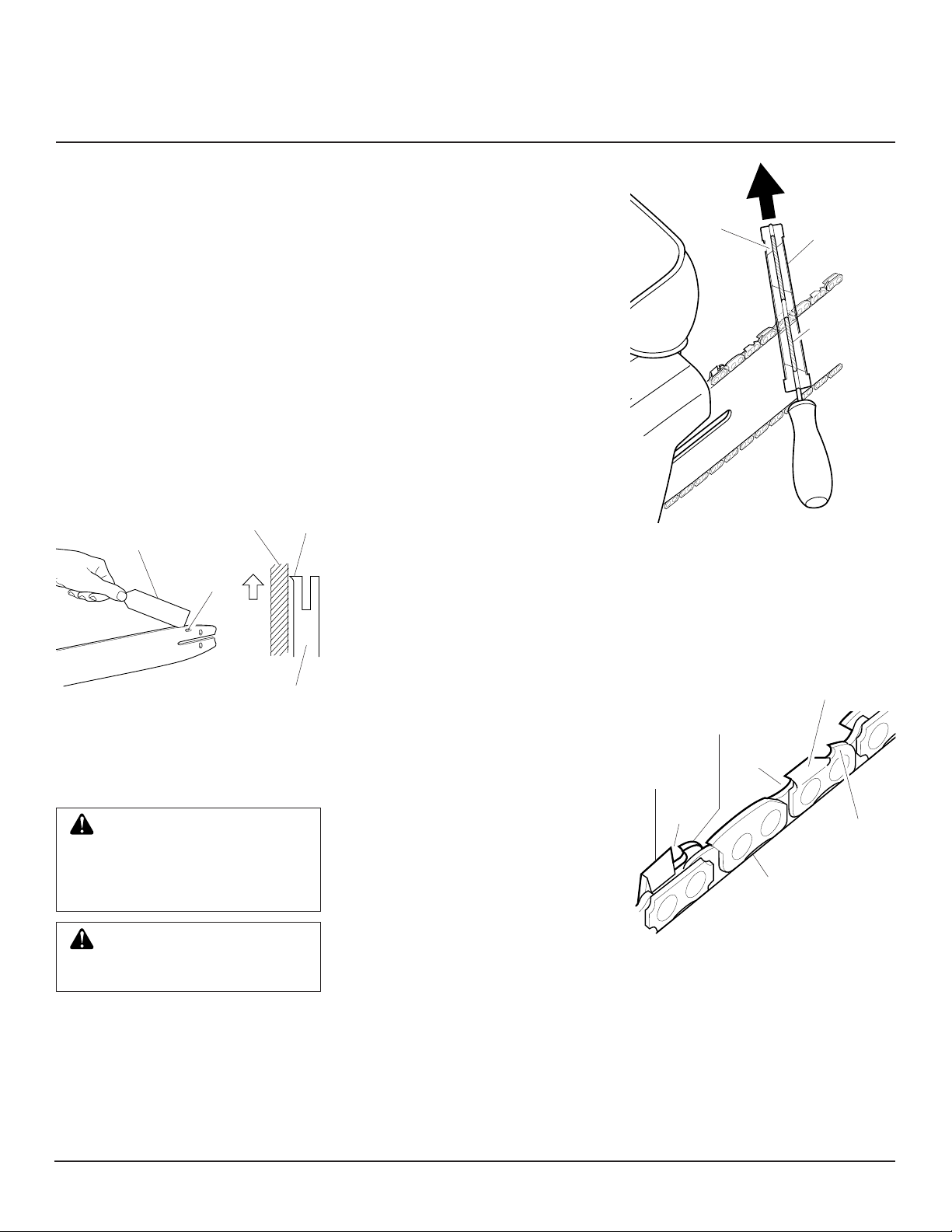

to sharpen chain.

•Keep handles dry, clean, and free of

oil.

•Keep all screws and nuts tight.

• Inspect power cord often. If dam-

aged, have repaired by authorized service person.

•Never carry chain saw by power cord.

•Never yank power cord to unplug it.

•Keep power cord from heat, oil, and

sharp edges.

• Inspect extension cords often and re-

place if damaged.

4. When servicing, use only identical replacement parts.

5. Always store chain saw

• in a high or locked place, out of

children’s reach

• in a dry place

• in a carrying case or with scabbard

over guide bar

Keep this manual for reference. It is your guide to safe and proper operation of this chain saw.

CHAIN SAW NAMES AND TERMS

Bucking Process of cutting a felled tree or

log into lengths.

Felling Process of cutting down a tree. Felling Cut Final cut when felling a tree.

Make this cut on opposite side of tree from notching cut.

Front Hand Guard Shield between front

handle and guide bar. Protects left hand while using saw.

Front Handle Located at front of saw body. Guide Bar Metal bar that extends from saw

body. The guide bar supports and guides chain.

Guide Bar Nose Tip or end of guide bar. Kickback Quick backward and upward

motion of guide bar. Kickback may occur when tip of guide bar touches an object while chain is moving. The guide bar will kick up and back towards operator.

Limbing Process of cutting limb(s) from a

felled tree.

Low-Kickback Chain Chain that reduces

chance of kickback as required by CSA Standard Z62.3.

Normal Cutting Position Stance used

while making bucking and felling cuts.

Notching Cut Notch cut in tree that directs

fall of tree.

Oiler Control System for oiling guide bar

and chain.

Power Head Chain saw without chain and

guide bar. Also known as saw body.

Pushback (Kickback, Pinch) Rapid

pushback of chain saw. Pushback may occur if chain along top of guide bar is pinched, caught, or contacts a foreign object.

Rear Handle Handle located at rear of saw

body.

Reduced Kickback Guide Bar Guide bar

that reduces chance of kickback.

Replacement Chain Chain that complies

with CSA Standard Z62.3 when used with a speciﬁc saw. It may not meet CSA requirements when used with other saws.

Saw Chain (Chain) Loop of chain having

cutting teeth for cutting wood. The motor drives chain. The guide bar supports chain.

Spiked Bumper (Spike) Pointed teeth at

front of saw body beside guide bar. Keep spiked bumper in contact with wood when felling or bucking. It helps maintain position of saw while cutting.

Sprocket Toothed wheel that drives chain. Switch Device that completes or interrupts

electrical circuit to motor of saw.

Switch Linkage This device connects

switch to trigger. It moves switch when you squeeze trigger.

Switch Lockout Device that reduces acci-

dental starting of saw.

Trigger Device that turns saw on and off.

Squeezing trigger turns saw on. Releasing trigger turns saw off.

Trimming (Pruning) Process of cutting

limb(s) from a living tree.

Undercut An upward cut from underside

of log or limb. This is done while in normal cutting position and cutting with top of guide bar.

105020

For more information, visit www.desatech.com

ELECTRIC CHAIN SAW

PRODUCT IDENTIFICATION

Rear Handle

Rear Hand Guard

Power Cord

Front Handle

Spike

Motor Housing

Figure 2 - Electric Chain Saw

UNPACKING

1. Remove all items from carton.

2. Check all items for any shipping damage. If you ﬁnd any damage or if any parts are missing, promptly inform dealer where you bought chain saw.

Front Hand Guard

Saw Chain

Sprocket Cover

Oil Level Sight Hole (located on saw body, hidden by front handle)

Oil Cap With Squeeze Bulb

Switch Lockout

Trigger

Guide Bar Nose

Guide Bar

Scabbard

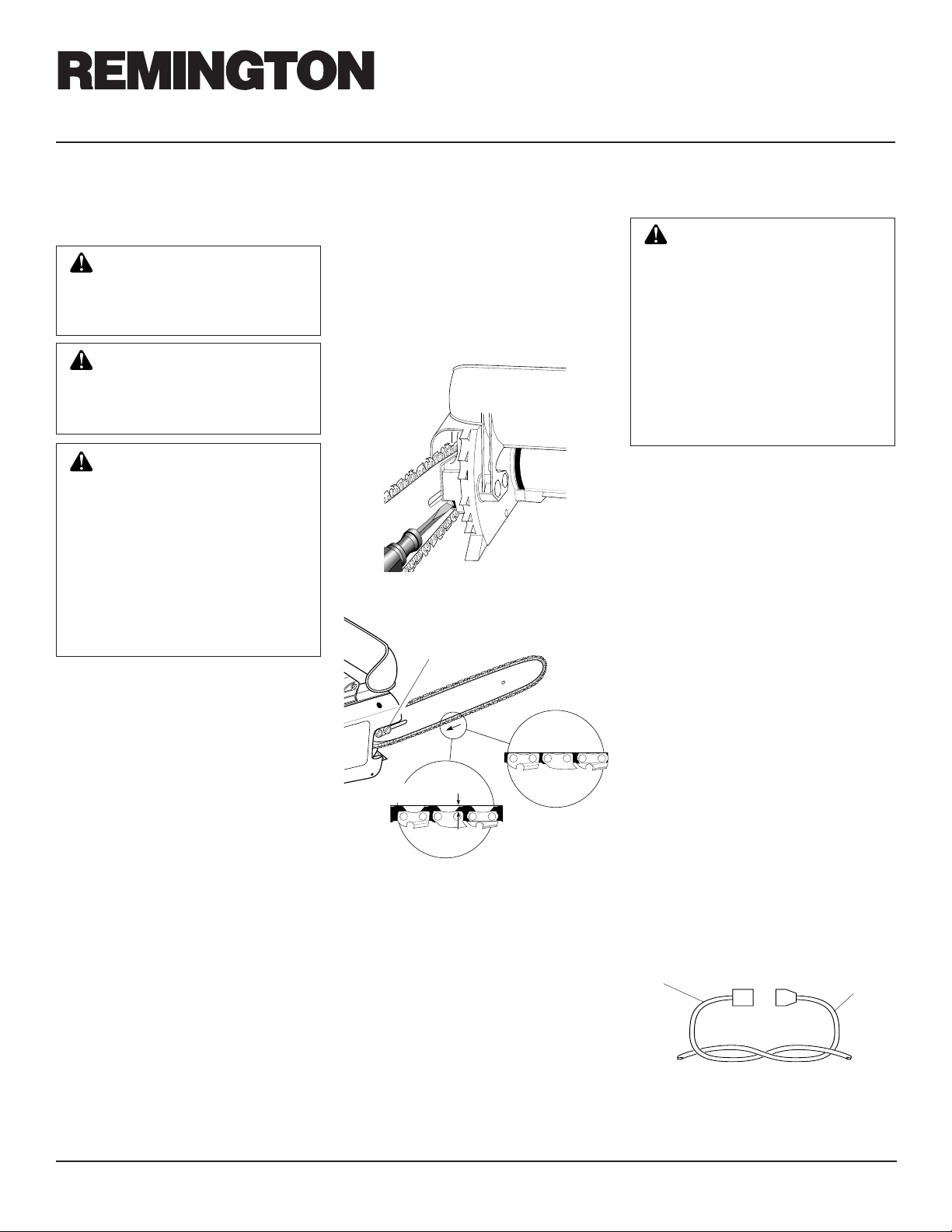

ASSEMBLY

Note:

Some models are pre assembled. Assembly is not needed on these models. See Saw Chain Tension Adjustment, page 8.

WARNING: Cutting edges on

chain are sharp. Use protective gloves when handling chain.

The plastic hardware bag should include:

• two guide bar bolts

• two guide bar nuts

• one Phillips-head tapping screw

1. Lay chain out ﬂat.

2. Install front hand guard onto saw body. Do this by pressing two mounting standouts on hand guard into hex-shaped holes in saw body (see Figure 3, page 7).

3 Insert tapping screw through hand

guard and into saw handle. Tighten screw ﬁrmly.

4. Turn adjusting screw counterclockwise (see Figure 4, page 7). Continue to turn adjusting screw until adjusting block is to rear of adjusting plate.

5. Install guide bar onto saw body. Place rear of guide bar between adjusting plate and sprocket support.

IMPORTANT:

Make sure to insert adjusting block into oval adjusting hole on guide bar.

6. Line up holes on sprocket support with center slot on guide bar and holes in saw body.

7. Insert guide bar bolts through front hand guard, saw body, center slot of guide bar, and sprocket support. Attach guide bar nuts to guide bar bolts.

IMPORTANT:

Tighten guide bar nuts ﬁnger tight only. Make sure adjusting block is in oval adjusting hole on guide bar.

8. Place chain around drive sprocket, then along top groove of guide bar and around guide bar nose.

Note:

Make sure cutting edges of chain are facing the right direction. Position chain so cutting edges on top of guide bar face guide bar nose (see Figure 3, page 7).

CAUTION: Do not place chain on saw backwards. If chain is backwards, saw will vibrate badly and will not cut.

9. Adjust saw chain tension. Follow steps under Saw Chain Tension Adjustment, page 8.

IMPORTANT: Do not clamp chain saw in vise during assembly.

For more information, visit www.desatech.com

105020

ASSEMBLY

Continued

OWNER’S MANUAL

Tapping Screw

Guide Bar Bolts

Mounting Stand-Outs

Front Hand Guard

Towards Guide Bar Nose

Cutting Edge

Drive Sprocket

Cutting Edge

Guide Bar Nuts

Saw Chain

Guide Bar

Adjusting Hole

FILLING OIL TANK

1. Remove oil cap.

2. Fill oil tank with SAE #30 motor oil.

Note:

For temperatures below -1°C, use SAE #10 oil. For temperatures above 24°C, use SAE #40 oil.

3. Replace oil cap at once. Tighten oil cap ﬁrmly for good seal. This will avoid oil seepage from tank.

4. Wipe off excess oil.

Note:

It is normal for oil to seep when saw is not in use. Empty oil tank , tighten oil cap, and store upside down after each use to prevent seepage.

Figure 3 - Assembling Guide Bar, Chain, and Hand Guard

Adjusting Block

Figure 4 - Part Locations For Assembling Guide Bar

105020

Adjusting Plate

Adjusting Screw

Sprocket Support

For more information, visit www.desatech.com

ELECTRIC CHAIN SAW

SAW CHAIN TENSION ADJUSTMENT

WARNING: Unplug chain saw from power source before adjusting saw chain tension.

WARNING: Cutting edges on chain are sharp. Use protective gloves when handling chain.

WARNING: Maintain proper chain tension always. A loose chain will increase the risk of kickback. A loose chain may jump out of guide bar groove. This may injure operator and damage chain. A loose chain will cause chain, guide bar, and sprocket to wear rapidly.

Note:

For pre assembled models, the saw

chain tension is properly set at factory. A new chain will stretch. Check new chain after first few minutes of operation. Allow chain to cool down. Follow steps below to readjust saw chain tension.

1. Before adjusting chain, make sure guide bar nuts are only ﬁnger tight (see Figure 3, page 7). Also make sure adjusting block is in oval adjusting hole on guide bar (see Figures 3 and 4, page 7).

2. Turn adjusting screw clockwise until all slack is out of chain (see Figure 5).

Note:

There should be no gap between side links of chain and bottom of guide bar (see Figure 6)

3. Wearing protective gloves, move chain around guide bar. Chain should move freely. If chain does not move freely, loosen chain by turning adjusting screw counterclockwise.

4. After chain tension is correct, tighten guide bar nuts ﬁrmly. If not, guide bar will move and loosen chain tension. This will increase the risk of kickback. This can also damage saw. chain will stretch. Check new chain after ﬁrst few minutes of operation. Allow chain to cool down. Readjust chain tension.

Figure 5 - Turning Adjusting Screw

Guide Bar Nuts

Guide Bar

Gap

Incorrect

Tension

Figure 6 - Saw Chain Adjustment

Note:

A new

Guide Bar

Correct

Tension

OPERATING CHAIN SAW

WARNING: Read and understand this owner’s manual before operating this saw. Make certain you read and understand all

Warnings.

chain saw can cause severe injury or death from ﬁre, electrical shock, or body contact with moving chain, or falling wood.

Improper use of this

EXTENSION CORDS

Use proper extension cord with this chain saw. Use only extension cords marked for outdoor use. Use an extension cord no less than 1.5 mm2 (14SWG) at distances up to 30 meters (100 feet). The cord must be marked with suffix W following the cord type marking.

Use an extension cord heavy enough to carry the current your saw will draw. An undersized cord will cause a voltage drop at the saw, loss of power, and overheating.

Keep cord away from cutting area. Make sure cord does not catch on branches or logs during cutting. Inspect cords often. Replace damaged cords.

The extension cord may come undone from the power cord during use. To avoid this, make a knot with the two cords as shown in Figure 7.

Extension Cord

Figure 7 - Tying Extension Cord and Power Cord in Knot

Example:

SJTW

Safety

Chain Saw Power Cord

For more information, visit www.desatech.com

105020

OWNER’S MANUAL

OPERATING CHAIN SAW

Continued

OILING CHAIN

Always check oil level before using saw. To oil chain, press squeeze bulb on oil cap. Do not attempt to operate the oiler while cutting with the saw. Oil will feed onto guide bar and chain. Press squeeze bulb on oil cap at least once before each cut. Check oil level often by looking at oil sight level hole. Oil sight level hole is on left side of saw, between front handle and front hand guard.

6. When starting a cut, place moving chain against wood. Hold saw ﬁrmly in place to avoid possible bouncing or skating (sideways movement) of saw.

7. Guide saw using light pressure. Do not force saw. The motor will overload and can burn out.

8. Remove saw from a cut with saw running at full speed. Stop saw by releasing trigger. Do not use the chain brake. Make sure chain has stopped before setting saw down.

9. Practice until you can maintain a steady, even cutting rate.

Front Hand Guard

Switch Lockout

Trimming a tree is the process of cutting limbs from a living tree. Make sure your footing is ﬁrm. Keep feet apart. Divide your weight evenly on both feet. Follow directions below to trim a tree.

1. Make ﬁrst cut 15 centimeters (six inches) from tree trunk on underside of limb. Use top of guide bar to make this cut. Cut 1/3 through diameter of limb (see Figure 10).

2. Move five to ten centimeters (two to four inches) farther out on limb. Make second cut from above limb. Continue cut until you cut limb off.

3. Make third cut as close to tree trunk as possible on underside of limb stub. Use top of guide bar to make this cut. Cut 1/3 through diameter of stub.

4. Make fourth cut directly above third cut. Cut down to meet third cut. This will remove limb stub.

CAUTION: Seek professional help if facing conditions beyond your ability.

Figure 8 - Pressing Squeeze Bulb on Oil Cap to Oil Chain

CUTTING WITH THE CHAIN SAW

1. Connect saw to extension cord. Connect extension cord to power supply.

2. Make sure section of log to be cut is not laying on ground. This will keep chain from touching ground as it cuts through log. Touching ground with moving chain will dull chain.

3. Use both hands to grip saw. Always use left hand to grip front handle and right hand to grip rear handle. Use ﬁrm grip. Thumbs and ﬁngers must wrap around saw handles (see Figure 9).

4. Make sure your footing is ﬁrm. Keep feet apart. Divide your weight evenly on both feet. Stand slightly to left side of saw. This keeps your body from being in direct line with chain.

5. When ready to make a cut, press in switch lockout with right thumb and squeeze trigger (see Figure 9). This will turn saw on. Releasing trigger will turn saw off. Make sure saw is running at full speed before starting a cut.

Trigger

Figure 9 - Front Hand Guard, Switch Lockout, and Trigger Location

TRIMMING A TREE (Pruning)

WARNING: Avoid kickback. Kickback can result in severe injury or death. See 3 to avoid risk of kickback.

WARNING: Do not operate chain saw while

• in a tree

• on a ladder or any other un-

stable surface

• in any awkward position You may lose control of saw causing severe injury.

WARNING: Do not cut limbs higher than your shoulders.

Kickback,

page

4th Cut - Final Stub Cut

15 cm

(6")

5 to 10 cm (2" to 4")

1st Cut - Pruning Undercut (to avoid

splintering) 3rd Cut - Stub Undercut (to

avoid splintering)

Figure 10 - Cutting A Limb

2nd Cut Pruning Cut (to avoid pinching)

Continued

105020

For more information, visit www.desatech.com

ELECTRIC CHAIN SAW

OPERATING CHAIN SAW

Continued

FELLING A TREE (Cutting Down a Tree)

WARNING:

• Avoid kickback. Kickback can result in severe injury or death. See

Kickback,

risk of kickback.

• Do not fell a tree without ample skill or expert help.

• Keep children, animals, and bystanders away from area when felling a tree.

• If two or more persons perform bucking and felling operations at the same time, provide ample distance between operations. Provide distance of at least twice the height of tree being felled.

WARNING: When felling a tree, be aware of your surroundings. Do not endanger any person, strike utility lines, or cause property damage. If tree strikes utility lines, contact utility company at once.

CAUTION: Seek professional help if facing conditions beyond your ability.

Felling is the process of cutting down a tree. Make sure your footing is ﬁrm. Keep feet apart. Divide your weight evenly on both feet. Follow directions below to fell a tree.

page 3, to avoid

Before Felling a Tree

1. Before felling, inspect tree. Make sure there are no dead limbs or branches that may fall on you. Study natural lean of tree, location of larger branches, and wind direction. This will help you judge which way tree will fall.

2. Clear work area around tree.

3. Plan and clear a retreat path before felling. Make retreat path opposite to planned direction of fall of tree and at 45° angle (see Figure 11).

4. Remove dirt, stones, loose bark, nails, staples, and wire from tree where you will make felling cuts.

5. Stay on uphill side when felling tree. Tree could roll or slide downhill after falling.

Retreat Path

Direction of Fall

45°

Retreat Path

Figure 11 - Retreat Path From Tree

Tree

Felling Procedure Felling Notch

A properly placed felling notch will determine direction tree will fall. Place felling notch on side of tree in direction you want tree to fall (see Figure 12). Follow directions below to create a felling notch.

1. Make lower notch cut as close to ground as possible. Hold saw so guide bar is horizontal. Cut 1/3 the diameter of tree trunk (see Figure 12). ways make this horizontal lower notch cut ﬁrst. If you make this cut second, tree can pinch chain or guide bar.

2. Start upper notch cut the same distance above ﬁrst cut as ﬁrst cut is deep.

Example:

If lower notch cut is 20 centimeters deep (eight inches), start upper notch cut 20 centimeters (eight inches) above it. Cut downward at 45° angle. The upper notch cut should meet end of lower notch cut (see Figure 12).

3. Remove tree trunk wedge created by notching cuts.

Note:

Al-

Felling Cut

1. Make felling cut five centimeters (two inches) higher than lower notch cut and on opposite side of tree (see Figure 12). Keep felling cut parallel to lower notch cut.

2. Cut towards notch.

WARNING: Do not cut all the way through tree. Leave about five centimeters (two inches) of tree diameter uncut directly behind felling notch (see Figure 12). This uncut portion acts as a hinge. The hinge helps keep tree from twisting and falling in wrong direction.

3. As felling cut nears hinge, tree should begin to fall. wedges into felling cut to control direction of fall. If tree settles back and pinches chain, drive wedges into felling cut to remove saw. Only use wedges made of wood, plastic, or aluminum. Never use wedge made of steel. This could cause kickback and damage to chain.

4. When tree begins to fall, quickly

•remove saw from felling cut

•release trigger to turn saw off

• put saw down

•exit area using retreat path

WARNING: Be alert for falling overhead limbs. Watch your footing while exiting area.

3rd Cut Felling Cut

5 cm (2 inches)

Figure 12 - Felling A Tree

5 cm (2 in.)

Note:

If needed, drive

Hinge

Direction of Fall

2nd Cut Upper Notch Cut

1st Cut Lower Notch Cut

For more information, visit www.desatech.com

105020

OWNER’S MANUAL

OPERATING CHAIN SAW

Continued

LIMBING A TREE

WARNING: Avoid kickback. Kickback can result in severe injury or death. See 3, to avoid risk of kickback.

WARNING: When cutting limb that is under tension, use extreme caution. Be alert for wood springing back. When wood tension is released, limb could spring back and strike operator causing severe injury or death.

CAUTION: Seek professional help if facing conditions beyond your ability.

Limbing is removing branches from a fallen tree. Make sure your footing is ﬁrm. Keep feet apart. Divide your weight evenly on both feet. Do not remove larger limbs under tree that support log off ground. Remove each limb with one cut (see Figure 13). Clear cut limbs from work area often. This will help maintain a safe work area.

Kickback,

page

BUCKING A LOG

WARNING: Avoid kickback. Kickback can result in severe injury or death. See 3, to avoid risk of kickback.

WARNING:

• If on slope, make sure log will

not roll down hill. Secure log by using wooden stakes. Drive wooden stakes into ground on downhill side of log. Stand on uphill side of log while cutting. Log may roll after cutting.

• Never try cutting through two

logs at same time. This could increase the risk of kickback.

• While cutting log, never hold

log with your hand, leg, or foot.

• While cutting log, never allow

another person to hold log.

• Turn off and unplug saw be-

fore moving from one place to another.

CAUTION: Seek professional help if facing conditions beyond your ability.

Kickback,

page

Bucking a log is cutting a log into sections. Make sure your footing is ﬁrm. Keep feet apart. Divide your weight evenly on both feet. Stand slightly to left of saw. This keeps your body from being in direct line with chain. When possible, raise log or section off ground. Do this by using limbs, logs, chocks, etc.

When cutting through log, maintain control by reducing cutting pressure near end of cut. Do not relax your grip on chain saw handles. Do not let moving chain touch ground. Ground will dull moving chain. After cutting through log, release trigger to turn saw off before moving saw.

Follow directions below to buck a log.

Entire Length Of Log On Ground

Cut log from top (see Figure 14).

Make sure you start your cut where limb will not pinch saw during cutting. To avoid pinching, start cut on freely hanging limbs from above limb. Start cut on limbs under tension from under limb. If pinch occurs, turn saw off, lift limb, and remove saw.

Figure 13 - Limbing A Tree

105020

Figure 14 - Bucking Log With Entire Length On Ground

Continued

For more information, visit www.desatech.com

ELECTRIC CHAIN SAW

OPERATING CHAIN SAW

Continued

Log Supported On One End

1. Make ﬁrst cut on underside of log (see Figure 15). Use top of guide bar to make this cut. Cut 1/3 through diameter of log. This cut will keep section from splintering when cut.

2. Make second cut directly above ﬁrst cut. Cut down to meet ﬁrst cut. This cut will keep log from pinching guide bar and chain.

2nd Cut

1st Cut

Figure 15 - Bucking Log When Log Is Supported On One End

Log Supported On Both Ends

1. Make ﬁrst cut from above log (see Figure 16). Cut 1/3 through diameter of log. This cut will keep section from splintering when cut.

2. Make second cut on underside of log, directly under ﬁrst cut. Use top of guide bar to make this cut. Cut up to meet ﬁrst cut. This will keep log from pinching guide bar and chain.

1st Cut

2nd Cut

Figure 16 - Bucking Log When Log Is Supported On Both Ends

CLEANING AND MAINTENANCE

NOTICE: Below are instructions for servicing your chain saw. Any servicing not mentioned below should be done by an authorized service person.

CLEANING SAW BODY

WARNING: Unplug chain saw from power source before servicing. Severe injury or death could occur from electrical shock or body contact with moving chain.

WARNING: Cutting edges on chain are sharp. Use protective gloves when handling chain.

WARNING: When cleaning

saw body

• do not submerge saw in any liquids

• do not use products that contain ammonia, chlorine, or abrasives

• do not use chlorinated cleaning solvents, carbon tetrachloride, kerosene, or gasoline

Keep saw body clean. Use a soft cloth dampened with a mild soap and water mixture. Wipe saw body to clean.

CARE OF GUIDE BAR

Uneven bar wear causes most guide bar problems. Incorrect sharpening of chain cutter and depth gauge settings often cause this. When bar wears unevenly, it widens guide bar groove (see Figure 17). This causes chain clatter and rivet popping. Saw will not cut straight. Replace guide bar if this occurs.

Inspect guide bar before sharpening chain. A worn or damaged guide bar is unsafe. A worn or damaged guide bar will damage chain. It will also make cutting harder.

Guide Bar Groove

Guide Bar

Normal Guide Bar Guide Bar With

Uneven Wear

Figure 17 - Guide Bar Cross Section Showing Uneven Bar Wear

For more information, visit www.desatech.com

105020

OWNER’S MANUAL

CLEANING AND MAINTENANCE

Continued

Normal Guide Bar Maintenance

1. Remove guide bar from chain saw.

2. Remove sawdust from guide bar groove periodically. Use putty knife or wire.

3. Clean oil slots after each day of use.

4. Remove burrs from sides of guide bar. Use ﬂat ﬁle to make side edges square.

Replace guide bar when

• bar is bent or cracked

• inside groove of bar is badly worn

Note:

When replacing guide bar, see Re-

placement Parts, page 14, for proper bar.

Cleaning Groove With Putty Knife

Figure 18 - Guide Bar Maintenance

Flat File

Oil Slot

SHARPENING YOUR SAW CHAIN

WARNING: Unplug chain saw from power source before servicing. Severe injury or death could occur from electrical shock or body contact with moving chain.

WARNING: Cutting edges on chain are sharp. Use protective gloves when handling chain.

Burr

Guide Bar

Keep chain sharp. Your saw will cut faster and more safely. A dull chain will cause undue sprocket, guide bar, chain, and motor wear. If you must force chain into wood and cutting creates only sawdust with few large chips, chain is dull.

Items Needed to Sharpen Chain

Purchase these items from your local dealer, hardware store, or chain saw supplies outlet.

•4 mm (5/32") round ﬁle

• File guide

• Medium sized ﬂat ﬁle

•Depth gauge tool

•Vise

Sharpening Cutters

Use ﬁle guide for 30° ﬁling.

1. Adjust chain for proper tension (see Saw Chain Tension Adjustment, page 8).

2. Clamp guide bar in vise to hold saw steady.

Note:

Do not clamp chain.

3. Press four millimeter (5/32") round ﬁle (attached to ﬁle guide) into groove between top plate and depth gauge on chain. File guide should rest on both top plate and depth gauge (see Figures 19 and 20).

Note:

File at midpoint of guide bar.

4. Hold ﬁle guide level. Make sure 30° mark on ﬁle guide is parallel to center of guide bar (see Figure 19). This will insure that you ﬁle cutters at 30° angle.

5. File from inside towards outside of cutter until sharp. Only ﬁle in this one direction (see Figure 19). strokes with ﬁle should sharpen cutter.

6. After each cutter if sharpened, move chain forward to sharpen next cutter. File all cutters on one side of chain.

7. Move to other side of chain and repeat process.

Note:

Two or three

Filing Direction

30° Guide Mark

Note:

This illustration shows ﬁle guide placement and ﬁling direction for sharpening cutters on left side of chain.

Figure 19 - File and File Guide Placement On Chain

Left Side of Chain

Depth Gauge (left side of chain)

Top Plate (left side of chain)

Groove

Figure 20 - Chain Part Locations

Groove

Right Side of Chain

File Guide

F ILE HO

4 mm (5/32")

Round File

Top Plate (right side of chain)

Depth Gauge (right side of chain)

105020

Continued

For more information, visit www.desatech.com

ELECTRIC CHAIN SAW

CLEANING AND MAINTENANCE

Continued

Filing Cutter Depth Gauges

The cutter depth gauge clearance is reduced as cutters are sharpened. After every second or third sharpening, reset cutter depth gauges.

1. Place depth gauge tool ﬁrmly across top of two cutters. Make sure depth gauge enters slot in depth gauge tool (see Figure 21).

2. Use medium ﬂat ﬁle. File depth gauge level with depth gauge tool.

3. Remove depth gauge tool. With ﬂat ﬁle, round off front corner of cutter depth gauge (see Figure 22).

Depth Gauge

Flat File

Depth Gauge Slot

Depth Gauge Tool

Figure 21 - Depth Gauge Tool On Chain

Front Corner

Replacing Saw Chain

Replace chain when cutters are too worn to sharpen or when chain breaks. Only use replacement chain noted in this manual. Always include new drive sprocket when replacing chain. This will maintain proper driving of chain. drive sprocket, see Replacement Parts.

Note:

For proper chain and

STORAGE

If storing saw for more than 30 days, follow steps below.

1. Drain oil tank.

2. Remove and clean guide bar and chain. Clean guide bar and chain by soaking in petroleum based solvent or mild soap and water mixture.

3. Dry guide bar and chain.

4. Place chain in container ﬁlled with oil. This will prevent rust.

5. Wipe a thin coating of oil over surface of guide bar.

6. Wipe off outside of saw body. Do this with soft cloth dampened with a mild soap and water mixture.

7. Store chain saw

• in a high or locked place, out of

children’s reach

• in a dry place

• in a carrying case or with scabbard

over guide bar

• with oil cap tight and saw upside

down to prevent excess oil seepage

REPLACEMENT PARTS

WARNING: Use only replacement parts described in this manual. Use of other parts could damage saw or injure operator.

Purchase these parts from your local dealer.

Part Number Description

EL-7

097572-03S Guide bar, 40,6 cm (16") 091375-02S Chain, 40,6 cm (16")

EL-7

097570-01S Guide bar, 35,5 cm (14") 091374-02S Chain, 35,5 cm (14")

LNT-3

097568-02S Guide bar, 30,5 cm (12") 091373S Chain, 30,5 cm (12")

LNT-3

097567-01S Guide bar, 25,4 cm (10") 091371S Chain, 25,4 cm (10")

LNT-2

097567-01S Guide bar, 25,4 cm (10") 091371-02S Chain, 25,4 cm (10") 104302-01S* Guide bar, 20,3 cm (8") 104301S Chain, 20,3 cm (8")

*When ordering replacement Guide Bar 104302-01S you must also order replacement Chain 104301S.

PoleSaw

104302-01S Guide bar, 20,3 cm (8") 104301S Chain, 20,3 cm (8")

Figure 22 - Round Off Front Corner Of Depth Gauge

After several hand ﬁlings, have authorized service center or sharpening service machine sharpen chain. This will insure even ﬁling.

For more information, visit www.desatech.com

General

107713-01 Drive sprocket 079417-03 Wrench/Screwdriver

105020

OWNER’S MANUAL

TROUBLESHOOTING

Note:

For additional help, visit DESA

International’s technical service web site at www.desatech.com.

OBSERVED FAULT

Saw runs, but does not cut

Saw does not cut unless heavily forced. Cutting produces only sawdust with few large chips

Saw runs slow. Saw stalls easily

Motor of saw does not run when you squeeze trigger

WARNING: Unplug chain saw from power source before servicing. Severe injury or death could occur from electrical shock or body contact with moving chain.

POSSIBLE CAUSE

Chain assembled backwards on guide bar

Chain is dull

Low power supply voltage

1. Switch lockout not pressed in to release trigger

2. Extension cord connections loose

3. Open line fuse or circuit breaker

4. Bad motor brushes

REMEDY

See Assembly, page 6

See Sharpening Your Saw Chain, page 13

Extension cord wire size too small. See Extension Cords, page 8

1. Press in switch lockout before squeezing trigger

2. Check cord connections

3. Check line fuse or circuit breaker

4. Contact authorized service person

Motor of saw runs, but chain does not move

Chain does not get oil

Chain comes off guide bar

Saw smokes

Saw leaks oil

5. Open wiring circuit on saw

Gear train failure

1. Clogged oil slot in guide bar

2. Oil is too thick

1. Chain is loose

2. Guide bar and chain not assembled right

Saw damaged. Do not use saw

Oil cap is not secure

5. Contact authorized service person

Contact authorized service person

1. Remove guide bar and clean oil slot

2. Use correct weight of oil. See Filling Oil Tank, page 7

1. Tighten chain. See Saw Chain Tension Adjustment, page 8

2. See Assembly, page 6

Contact authorized service person

Tighten oil cap

Note:

Empty oil tank when not in use

105020

www.desatech.com

For more information, visit www.desatech.com

20B

20A

ELECTRIC CHAIN SAW

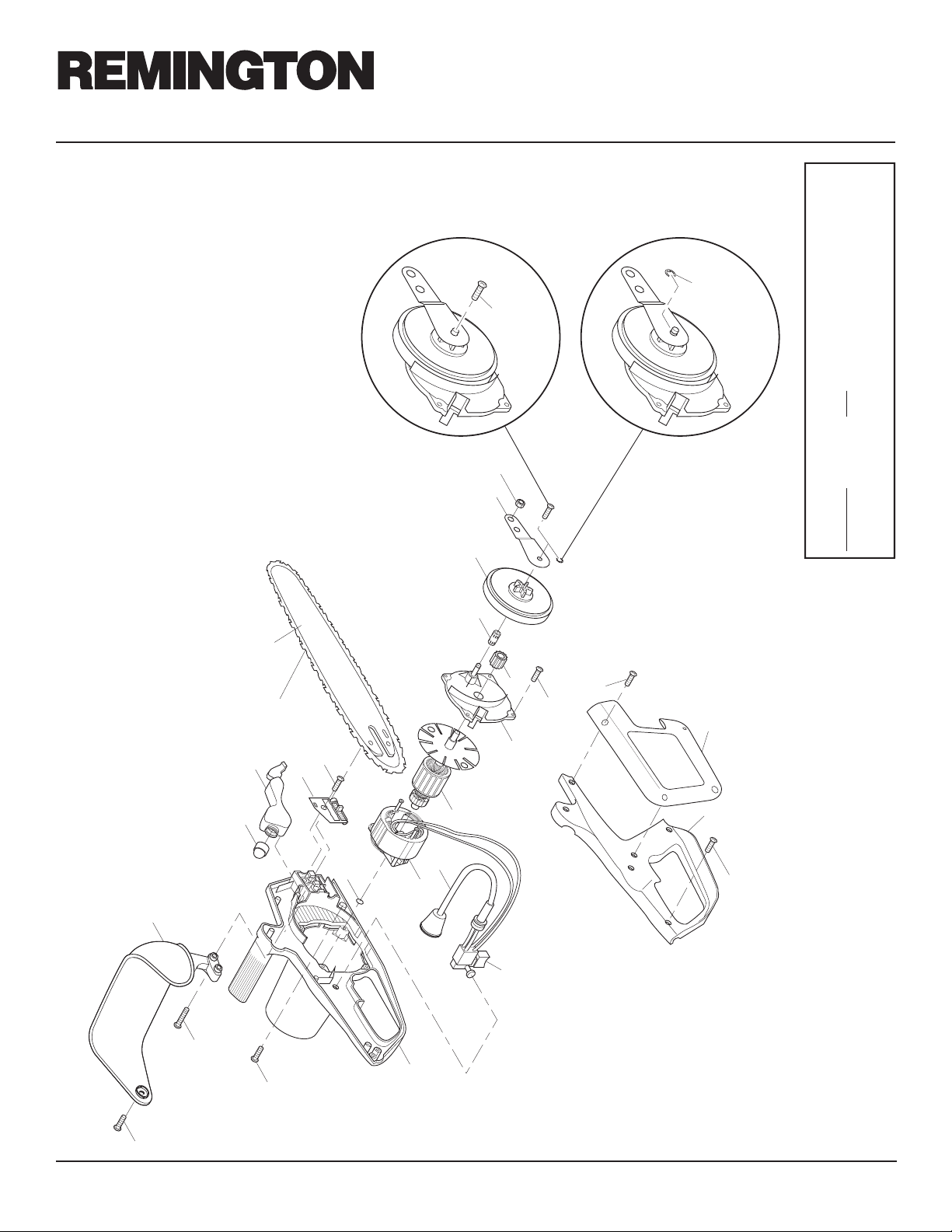

ILLUSTRATED PARTS BREAKDOWN

LNT-2 AND LNT-3

E-Ring Installation

Installation

Shoulder Screw

IMPORTANT: Your chainsaw is assembled with

OR part 20B depending on your

EITHER part 20A

saw’s design. See illustration above to deter-

mine which saw design you have.

For more information, visit www.desatech.com

105020

OWNER’S MANUAL

PARTS LIST

This list contains replaceable parts used in your chainsaw. When ordering parts, be sure to provide the correct model number (from the model plate), then the part number and description of the desired part.

LNT-2 AND LNT-3

QTY.

8" 10" 12" KEY PART 104634 NO. NO. DESCRIPTION 104316-05 075703L 075705J

1 104302-01S Guide Bar, 8" Narrow 1

097567-01S Guide Bar, 10" 097568-02S Guide Bar, 12" Narrow

2 104301S Saw Chain 1

091371S Saw Chain 091373-02S Saw Chain

3 099251-01 Armature Assembly 1

107481-01 Armature Assembly 4 075676 Sprocket Roller Bearing 1 1 1 5 076744 Hex-Head Bolt 2 2 2 6 107512-01 Cap & Bulb Assembly 1 1 1 7 099829-01 Cord 1 1 1 8 077399-02 Side Cover, Black 1 1 1 9 076105 Thrust Disk 1 1 1 10 099252-01 Field & Brush Assembly 1

107482-01 Field & Brush Assembly 11 059606 Drive Gear 1 1 1 12 107713-01 Internal Gear 1 1 1 13 108626-01 Front Hand Guard 1 1 1 14 079089-02 Motor Housing, Black 1 1 1 15 NPC-4C Hex Nut 2 2 2 16 077115 Adjusting Plate Assembly 1 1 1 17 075887 Bearing Plate 1 1 1 18 079086-02 Oil Reservoir 1 1 1 19 097403-01 Pan-Head Screw 1 1 1 20A 076905 Pan-Head Shoulder Screw 1 1 1 20B 108120-01 E-Ring 1 1 1 21 076906 Flat-Head Tap Screw 2 2 2 22 059046 Pan-Head Tap Screw 10 10 10 23 077143 Sprocket Support 1 1 1 24 077525S Lock-Off Switch 1 1 1 25 106810-01 Sprocket Cover, Black 1 1 1

__ __ __

__ __

IMPORTANT: Your chainsaw is assembled with part 20A

OR part 20B depend-

EITHER

ing on your saw’s design. See illustration on previous page to determine which saw design you have.

105020

PARTS AVAILABLE — NOT SHOWN

079417-03 Hex Wrench 1 1 1

079882-01 Hardware Package

Includes: 2 - NPC-4C Nuts, 2 - 076744 Bolts, 1 - 097403-01 Screw

For more information, visit www.desatech.com

20A

20B

ELECTRIC CHAIN SAW

ILLUSTRATED PARTS BREAKDOWN

EL-7

E-Ring Installation

Installation

Shoulder Screw

IMPORTANT: Your chainsaw is assembled with

OR part 20B depending on your

EITHER part 20A

saw’s design. See illustration above to deter-

mine which saw design you have.

For more information, visit www.desatech.com

105020

OWNER’S MANUAL

PARTS LIST

EL-7

QTY. KEY 14" 16" NO. PART NO. DESCRIPTION 075890L 100860-01

1 097570-01S Guide Bar, 14" 1

097572-03S Guide Bar, 16"

2 091374-02 Saw Chain 1

091375-02S Saw Chain 3 100933-01 Armature Assembly 1 1 4 075676 Sprocket Roller Bearing 1 1 5 076744 Hex-Head Bolt 2 2 6 107512-01 Cap & Bulb Assembly 1 1 7 099829-01 Cord 1 1 8 077399-02 Side Cover, Black 1 1 9 098042-01 Field & Brush Assembly 1 1 10 059606 Drive Gear 1 1 11 107713-01 Internal Gear 1 1 12 106810-01 Sprocket Cover, Black 1 1 13 108626-01 Front Hand Guard 1 1 14 076053 Motor Housing Assembly 1 1 15 097034-02 Housing Assembly, Black 1 1 16 NPC-4C Hex Nut 2 2 17 077115 Adjusting Plate Assembly 1 1 18 079086-02 Oil Reservoir 1 1 19 059046 Pan-Head Tap Screw 6 6 20A 076905 Pan-Head Shoulder Screw 1 1 20B 108120-01 E-Ring 1 1 21 076906 Flat-Head Tap Screw 1 1 22 097403-01 Pan-Head Screw 1 1 23 077143 Sprocket Support 1 1 24 077525S Lock-off Switch 1 1 25 058059 Thrust Washer 1 1 26 079963-04 Scabbard 27 059045 Pan Head Tap Screw 4 4

IMPORTANT: Your chainsaw is assembled with part 20A

OR part 20B depend-

EITHER

ing on your saw’s design. See illustration on previous page to determine which saw design you have.

105020

PARTS AVAILABLE - NOT SHOWN

100395-01 Cable Tie

079417-03 Hex Wrench 1 1

079882-09 Hardware Package 1

Includes: 2 - NPC-4C Nuts, 2 - 076744 Bolts, 1 - 097403-01 Screw

For more information, visit www.desatech.com

WARRANTY INFORMATION

KEEP THIS WARRANTY

Model ___________________________________

Date Purchased ___________________________

Always specify model and serial numbers when writing. We reserve the right to amend these speciﬁcations at any time without notice. The only warranty applicable is our standard written warranty.

We make no other warranty, expressed or implied.

Full 90 Day Warranty

DESA Industries warrants each REMINGTON ELECTRIC CHAIN SAW to be free from defects in material or workmanship for 90 days from date of purchase. This Warranty does not cover commercial or rental usage.

Industries of Canada, Inc.

2220 Argentia Road Unit #4 Mississauga, Ontario L5N 2K7 905-826-8010 FAX 905-826-8236

www.desatech.com

TRONÇONNEUSE ÉLECTRIQUE PRIME

MANUEL D’UTILISATION ET D’ENTRETIEN

Modèles EL-7 16", EL-7 14", LNT-3 12",

LNT-3 10", LNT-2 10", LNT-2 8"

IMPORTANT: Il est recommandé de lire et comprendre ce manuel avant d’assembler cette tronçonneuse et de l’utiliser. L’utilisation incorrecte de la tronçonneuse risque

DRAFT COPY

d’entraîner des blessures graves. Conserver ce manuel pour pouvoir s’y référer ultérieurement.

La classification ACNOR (CSA) de cette tronçonneuse est 2C; tronçonneuse conçue pour l’usage général par des particuliers, propriétaires de résidences, cottages, etc. pour des opérations générales telles le débroussaillage, la taille d’arbres, le sciage de bois de chauffage, etc.

TRONÇONNEUSE ÉLECTRIQUE PRIME

DESCRIPTION SYMBOLES

Lire le manuel d’instructions.

Ne pas exposer à la pluie ni utiliser en conditions humides.

Si le cordon est endommagé ou coupé, débrancher immédiatement de la prise de courant.

Tenir la tronçonneuse des deux mains.

SYMBOLES DESCRIPTION

Ce symbole illustre l’angle de recul calculé utilisé comme mesure de la réaction d’une tronçonneuse sans frein de chaîne lorsqu’elle est soumise, en simulation, à une impulsion de recul rotative.

Des avertissements concernant la sécurité figurent dans ce manuel.

Bien les observer. Leurs définitions sont les suivantes: AVERTISSEMENT indique un risque pouvant entraîner des blessures graves, la mort ou des dégâts matériels importants si l’on ne tient pas compte de la mise en garde. ATTENTION indique un risque entraînant ou pouvant entraîner des blessures légères ou des dégâts matériels si l’on ne tient pas compte de la mise en garde.

Attention au recul.

Porter des protections pour les oreilles et les yeux.

Indique où ajouter de l'huile pour lubrifier la chaîne.

AUTO

Pour toute assistance supplémentaire, visitez www.desatech.com

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

AVERTISSEMENTS

POUR LA SÉCURITÉ

Lire et comprendre tous les

tissements Pour La Sécurité

figurent aux pages 3, 4, et 5. L’utilisation incorrecte de cette tronçonneuse peut entraîner des blessures graves ou la mort, résultant d’un incendie, de chocs électriques, d’un contact du corps avec la chaîne en mouvement ou de la chute de bois.

AVANT D’UTILISER LA TRONÇONNEUSE

1. Avant d’utiliser la tronçonneuse, lire et comprendre ce manuel d’utilisation et d’entretien.

2. Utiliser la tronçonneuse uniquement pour couper du bois. Elle ne doit pas servir à couper un objet qui n’est pas en bois.

3. La tronçonneuse ne doit être utilisée que par des adultes qui ont appris comment s’en servir. Ne jamais laisser des enfants s’en servir. Lorsqu’on utilise l’outil pour la première fois, on doit demander des instructions claires et pratiques ainsi que lire ce manuel. Il est recommandé de s’exercer à tronçonner des billes sur un chevalet de sciage ou un berceau.

4. Utiliser uniquement la tension de courant électrique indiquée sur la plaque signalétique de la tronçonneuse.

5. Utiliser uniquement des prolongateurs de cordon électrique spécifiées pour l’usage à l’extérieur. Se reporter à la page 8 pour les conditions requises.

6. Ne pas utiliser la tronçonneuse:

• lorsqu’on est sous l’influence d’al-

cool, de médicaments ou de drogues,

• sous la pluie, dans les endroits hu-

mides ou mouillés,

• là où se trouvent des liquides ou gaz

très inflammables,

• si elle est abîmée, mal réglée ou in-

complètement assemblée,

• si la gâchette ne commande pas la

mise en marche et l’arrêt; la chaîne doit s’immobiliser dès qu’on lâche la gâchette; faire remplacer l’interrupteur défectueux par un réparateur agréé;

• quand on est fatigué ou pressé,

Aver-

qui

• quand on se trouve sur un arbre ou une échelle, à moins d’avoir été formé spécialement.

7. Lors de l’utilisation de la tronçonneuse, porter des vêtements ajustés; ne pas porter de vêtements amples ni de bijoux qui pourraient se prendre dans la chaîne en mouvement.

8. Lors de l’utilisation de la tronçonneuse, porter l’équipement de sécurité suivant:

•gants renforcés (gants en caoutchouc

si l’on travaille dehors),

• chaussures de sécurité à bout acier

avec semelles antidérapantes,

• protection des yeux telle que lunet-

tes de sécurité, lunettes-masque, ou masque,

• casque de sécurité,

• serre-tête antibruit ou bouchons

d’oreilles,

• coiffe antiscalp pour retenir les che-

veux longs,

• masque ou masque antipoussières (si

l’on travaille dans une atmosphère poussiéreuse).

9. Avant de couper, toujours prévoir les éléments suivants:

• une zone de travail dégagée,

• un équilibre stable,

• un chemin de dégagement pour

s’écarter de l’arbre qui tombe.

10. Inspecter l’arbre avant de l’abattre. S’assurer qu’il n’y a pas de branches mortes qui pourraient tomber sur l’utilisateur.

RECUL

AVERTISSEMENT : Éviter le recul. Celui-ci peut faire perdre le contrôle de la tronçonneuse, entraînant des blessures graves ou la mort.

Dispositifs de protection contre le recul sur cette tronçonneuse

Cette tronçonneuse est munie d’une chaîne à faible recul et d’une lame-guide à recul réduit. Ces deux éléments réduisent le risque de recul. Cependant, celui-ci peut encore se produire. Ne pas laisser le bout de la lame-guide toucher quelque chose quand la chaîne est en mouvement.

Ne jamais tenir la tronçonneuse par l’écran de protection avant de la main.

Cause du recul

Le recul peut se produire lorsque le nez ou le bout de la lame-guide touche un objet pendant que la chaîne est en mouvement. Si le taillant de chaîne s’accroche sur un objet, une réaction soudaine vers l’arrière se produit. La lame-guide fait un mouvement brusque vers le haut et vers l’arrière, en direction de l’utilisateur.

Le recul peut aussi se produire quand le bois pince la chaîne au niveau du nez de la lameguide. Il s’ensuit également une réaction soudaine vers l’arrière.

On peut prendre les mesures suivantes pour réduire le risque de recul:

• Se servir des deux mains pour tenir la tronçonneuse pendant son fonctionnement. Tenir l’outil d’une poigne ferme. Les pouces et les doigts doivent envelopper les poignées.

•Tous les dispositifs de sécurité doivent être maintenus en place sur la tronçonneuse. S’assurer qu’ils fonctionnent correctement.

• Ne pas essayer d’atteindre trop loin ni de couper au-dessus de la hauteur de l’épaule.

• Maintenir un équilibre stable sur les deux pieds.

• Se tenir légèrement à gauche de l’outil. Le corps n’est pas ainsi en prolongement direct de la chaîne.

• Ne pas laisser le nez de la lame-guide toucher quelque chose quand la chaîne est en mouvement. (Voir la figure 1.)

• Ne jamais essayer de couper deux billes en même temps. En couper seulement une à la fois.

• Ne pas enfouir le nez de la lame-guide ni essayer de couper en plongeant (faire un trou dans le bois en enfonçant le nez de la lame-guide).

• Surveiller le mouvement du bois ou les autres forces qui pourraient pincer la chaîne.

•Faire très attention quand on repénètre dans une entaille.

• Utiliser la chaîne à faible recul et la lameguide fournies avec cette tronçonneuse. Remplacer ces pièces uniquement par les chaînes et lames-guides spécifiées dans ce manuel.

À suivre

105020

Pour toute assistance supplémentaire, visitez www.desatech.com

TRONÇONNEUSE ÉLECTRIQUE PRIME

AVERTISSEMENTS

POUR LA SÉCURITÉ

Suite

• Ne jamais utiliser une chaîne émoussée ou détendue. Maintenir la chaîne affûtée et tendue correctement.

Sens du mouvement

Ne pas laisser le nez de la lameguide toucher ici

Angle de 90˚

Figure 1 - Exemple du risque de recul. Ne pas laisser le nez de la lame-guide toucher un objet pendant que la chaîne est en mouvement

Entretien de la tronçonneuse et protection contre le recul

Suivre les instructions d’entretien figurant dans ce manuel. Les risques de recul peuvent être réduits par le nettoyage et l’entretien adéquats de l’outil, de la chaîne, de la lameguide. Après chaque utilisation, inspecter la tronçonneuse et l’entretenir. Ceci prolonge sa durée en service. est affûtée correctement, le risque de recul peut augmenter à chaque affûtage.

POUSSÉE ET TRACTION

AVERTISSEMENT : Éviter la poussée et la traction. Ces risques peuvent faire perdre le contrôle de la tronçonneuse. La poussée et la traction peuvent entraîner des blessures graves.

Note:

Même si la chaîne

Causes de la poussée et de la traction

La poussée peut se produire quand on coupe avec le haut de la lame-guide. Elle pousse la tronçonneuse vers l’utilisateur. La traction peut se produire quand on coupe avec le bas de la lame-guide. Elle attire l’outil vers le bois que l’on est en train de couper. Ces réactions peuvent se produire si la chaîne est pincée, prise ou touche un objet qui n’est pas en bois.

Les mesures suivantes peuvent réduire le risque de poussée et de traction:

• Se servir des deux mains pour tenir la tronçonneuse pendant son fonctionnement. Tenir l’outil d’une poigne ferme. Les pouces et les doigts doivent envelopper les poignées.

• Ne pas essayer d’atteindre trop loin ni de couper au-dessus de la hauteur de l’épaule.

• Maintenir un équilibre stable sur les deux pieds.

• Se tenir légèrement à gauche de l’outil. Le corps n’est pas ainsi en prolongement direct de la chaîne.

•Faire tourner la tronçonneuse à la vitesse maximum avant de commencer une entaille.

• Lors de la coupe, s’assurer que la pointe pare-chocs touche le bois (traction seulement). Se reporter à Nomenclature des pièces page 6 pour la repérer.

• Ne jamais essayer de couper deux billes en même temps. En couper seulement une à la fois.

• Surveiller le mouvement du bois ou les autres forces qui pourraient pincer la chaîne.

•Faire très attention quand on repénètre dans une entaille.

• Ne pas tordre la tronçonneuse quand on sort la lame-guide d’une entaille faite par le dessous.

• Utiliser des coins en plastique, bois ou alliage léger (jamais en acier ni en fer) pour maintenir une entaille ouverte.

UTILISATION DE LA TRONÇONNEUSE

1. Rester vigilant. Faire preuve de bon sens

pendant l’utilisation de la tronçonneuse.

2. Maintenir la zone de travail propre. Les

endroits encombrés sont favorables aux accidents.

3. Surveiller le prolongateur de cordon d’alimentation électrique pendant l’utilisation de la tronçonneuse. Faire attention de ne pas trébucher dedans.

4. Maintenir enfants, animaux et toutes personnes présentes àl’écart de la tronçonneuse et de le prolongateur de cordon d’alimentation électrique. L’utilisateur seul doit se trouver dans la zone de travail.

5. N’abattre un arbre que si l’on a été formé ou si l’on dispose d’assistance expérimentée.

6. Si deux ou plusieurs personnes participent aux travaux de tronçonnage et d’abattage en même temps, prévoir un espace suffisant entre les différentes opérations. Il faut une distance au moins égale à deux fois la hauteur de l’arbre à abattre.

7. Fixer le bois que l’on est en train de couper à l’aide de colliers ou crampons.

8. Saisir la tronçonneuse fermement des deux mains. Ne jamais la tenir d’une seule main pendant son fonctionnement. Ne jamais se servir de l’écran de protection de la main comme d’une poignée.

9. Ne mettre le doigt sur la gâchette que lorsqu’on est prêt àentailler.

10. Avant de mettre l’outil en marche, s’assurer que la chaîne ne touche rien.

11. Rester à l’écart d’objets mis à la terre tels que tuyaux, clôtures en fil de fer et poteaux métalliques.

12. Lorsque l’outil est en marche, n’approcher de la chaîne aucune partie du corps.

13. Ne pas forcer sur la tronçonneuse pendant la coupe. N’appliquer qu’une pression légère.

14. Couper la broussaille peu épaisse et les jeunes pousses avec grandes précautions car ces matériaux légers peuvent se prendre dans la chaîne et être projetés vers l’utilisateur. Dans ce cas, il risque aussi de perdre l’équilibre.

15. Quand on coupe une branche ou un tronc d’arbre sous tension, faire également très attention. Le bois fait ressort: quand la tension disparaît, la branche projetée risque de heurter l’utilisateur, entraînant des blessures graves ou la mort.

16. Ne pas activer le frein de chaîne pour arrêter l’outil. Pour ce faire, toujours lâcher la gâchette.

Pour toute assistance supplémentaire, visitez www.desatech.com

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

AVERTISSEMENTS

POUR LA SÉCURITÉ

Suite

17. Pour transporter la tronçonneuse d’un endroit à un autre:

• débrancher le cordon d’alimentation

électrique;

• tenir l’outil par la poignée avant (ja-

mais par l’écran de protection avant de la main);

• ne pas laisser le doigt sur la gâchette;

• placer la lame-guide et la chaîne vers

l’arrière;

• mettre le fourreau en place.

AVERTISSEMENT : Ce produit contient des produits chimiques qui, selon l'état de la Californie, serait à l'origine de cas de cancer, d'anomalie congénitale et de problème de la reproduction.

AVERTISSEMENT : Certaines poussières provenant du ponçage, sciage, meulage, perçage et autres activités de construction contiennent des produits chimiques connus (dans l'état de Californie) comme étant la cause de cancer, malformations congénitales ou autre incapacité de procréer. Voici quelques exemples de ces produits chimiques :

• plomb des peintures à base de

plomb

• silice cristalline des briques, du

ciment et autres produits pour la maçonnerie

• arsenic et chrome du bois de

charpente chimiquement traité

Le risque émanant de ces expositions est variable, en fonction de la fréquence avec laquelle on est amené à faire ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un endroit bien aéré et se munir d'un équipement de sécurité approuvé, tel que ces masques anti-poussière spécialement étudiés pour filtrer les particules microscopiques.

ENTRETIEN ET REMISAGE DE LA TRONÇONNEUSE

1. Débrancher le cordon de la prise de courant:

• quand on n’utilise pas la tronçon-

neuse,

•avant de la déplacer d’un endroit à

un autre,

•avant de procéder à son entretien,

•avant de changer des accessoires ou

des pièces.

2. Inspecter la tronçonneuse avant et après chaque utilisation. Bien contrôler l’outil si une protection ou une pièce quelconque a été endommagée. Bien vérifier pour déceler tout dégât pouvant affecter la sécurité de l’utilisateur ou le fonctionnement de l’outil. Vérifier que les pièces mobiles sont bien alignées et ne sont pas coincées. Vérifier que l’interrupteur commande bien la mise en marche et l’arrêt du moteur. Vérifier qu’il n’y a pas de pièces cassées ou endommagées. Ne pas utiliser la tronçonneuse si les dégâts affectent la sécurité ou son fonctionnement. Faire remettre l’outil en état par un réparateur agréé.

3. Se servir de l’outil avec précaution:

• Ne jamais l’exposer à la pluie.

• Maintenir la chaîne affûtée, propre

et lubrifiée.

• Suivre la procédure décrite dans ce

manuel pour l’affûtage de la chaîne.

• Garder les poignées sèches, propres

et exemptes d’huile.

• Garder vis et écrous bien serrés.

• Inspecter souvent le cordon d’alimen-

tation électrique. S’il est abîmé, le faire remettre en état par un réparateur agréé.

• Ne jamais transporter la tronçon-

neuse en la tenant par le cordon d’alimentation électrique.

• Ne jamais tirer sur le cordon pour dé-

brancher la fiche de la prise de courant.

•Tenir le cordon à l’écart de la cha-

leur, de l’huile et des bords coupants.

• Inspecter souvent les prolongateurs

et les remplacer si elles sont abîmées.

4. Pour la réparation, utiliser uniquement des pièces de rechange identiques.

5. Toujours remiser la tronçonneuse:

• dans un endroit en hauteur ou ver-

rouillé, hors de la portée des enfants,

• dans un endroit sec,

• dans une malette de transport ou avec

un fourreau recouvrant la lame-guide.

Conserver ce manuel comme référence. C’est un guide pour l’utilisation sécuritaire et correcte de la tronçonneuse.

VOCABULAIRE DE LA TRONÇONNEUSE

Abattage Coupe d’un arbre. Chaîne Boucle de chaîne ayant des dents

tranchantes pour couper le bois. C’est le moteur qui entraîne la chaîne. La lame-guide soutient la chaîne. Chaîne à faible recul Chaîne qui réduit le risque de recul selon la norme CSA Z62.3. Chaîne de rechange Chaîne conforme à la norme CSA Z62.3 quand elle est utilisée avec une tronçonneuse spécifique. Il se peut qu’elle ne soit pas conforme aux exigences CSA quand elle est utilisée avec d’autres tronçonneuses. Coupe d’abattage Coupe finale pour l’abattage d’un arbre. Faire cette entaille du côté opposé au sifflet. Dispositif de lubrification Système de lubrification de la lame-guide et de la chaîne. Ébranchage Coupe des branches d’un arbre abattu.

Écran de protection avant de la main

Protection située entre la poignée avant et la lame-guide. Protège la main gauche pendant l’utilisation de la tronçonneuse. Entaille par le dessous Entaille effectuée vers le haut à partir du dessous d’une bille ou d’une branche. Ceci se fait en position normale de coupe et en coupant avec le haut de la lame-guide. Gâchette Dispositif qui met en marche et arrête la tronçonneuse. Quand on appuie sur la gâchette, la tronçonneuse se met en marche. Elle s’arrête quand on lâche la gâchette. Groupe moteur Tronçonneuse sans chaîne ni lame-guide. Aussi nommé carter. Interrupteur Dispositif qui ferme ou ouvre le circuit électrique du moteur de la tronçonneuse. Lame-guide à recul réduit Lame-guide qui réduit le risque de recul. Lame-guide Lame métallique qui prolonge le carter de la tronçonneuse. La lame-guide soutient et guide la chaîne. Nez de lame-guide Bout ou extrémité de la lame-guide.

Pignon Roue dentée qui entraîne la chaîne. Poignée arrière Poignée située à l’arrière

du carter. Poignée avant Située à l’avant du carter de la tronçonneuse.

À suivre

105020

Pour toute assistance supplémentaire, visitez www.desatech.com

TRONÇONNEUSE ÉLECTRIQUE PRIME

VOCABULAIRE DE LA TRONÇONNEUSE

Suite

Pointe pare-chocs Dent pointue située à

l’avant du carter, à côté de la lame-guide. Garder la pointe pare-chocs contre le bois lors de l’abattage ou du tronçonnage. Elle facilite le maintien de la position de la tronçonneuse pendant la coupe. Position normale de coupe Position à tenir pendant le tronçonnage et l’abattage. Poussée (recul, pincement) Poussée brusque en arrière de la tronçonneuse. Peut se produire si la partie de la chaîne sur le haut de la lame-guide est pincée, prise ou touche un objet étranger.

Recul Mouvement brusque vers l’arrière et vers le haut de la lame-guide. Le recul peut se produire quand le bout de la lame-guide touche un objet pendant le mouvement de la chaîne. La lameguide fait alors un mouvement brusque vers le haut et vers l’arrière, en direction de l’utilisateur. Sifflet Entaille en forme d’encoche faite dans un arbre qui dirige sa chute. Taille (élagage) Coupe des branches d’un arbre sur pied. Tringlerie d’interrupteur Ce dispositif relie l’interrupteur à la gâchette. Il déplace l’interrupteur quand on appuie sur la gâchette. Tronçonnage Coupe d’un arbre abattu ou d’une bille en tronçons. Verrou d’interrupteur Dispositif qui réduit le risque de mise en marche involontaire de la tronçonneuse.

NOMENCLATURE DES PIÈCES

Écran de protection avant de la main

Chaîne

Poignée arrière

Couvre-pignon

Écran de protection arrière de la main

Cordon électrique

Regard du niveau d’huile (situé sur le carter de la tronçonneuse, caché par la poignée avant)

Nez de lame-guide

Lame-guide

Fourreau

Bouchon d'huile avec bulle compressible

DÉBALLAGE

1. Sortir du carton toutes les pièces.

2. Vérifier toutes les pièces pour déceler d’éventuels dégâts durant l’expédition. Si l’on constate des dégâts ou s’il manque des pièces, prévenir rapidement le concessionnaire chez qui la tronçonneuse a été achetée.

MONTAGE

Note:

Sur les modèles pré-assemblés, voir Réglage De La Tension De La Chaîne, à la page 8.

AVERTISSEMENT : Les dents

de la chaîne sont coupantes. Porter des gants protecteurs pour manipuler la chaîne.

IMPORTANT: Ne pas pincer la scie dans un étau durant le montage.

Dans le sac en plastique on doit retrouver ce qui suit:

• deux boulons pour guide-chaîne

• deux écrous pour guide-chaîne

• une vis autotaraudeuse à empreinte cru-

ciforme

1. Déposer la chaîne à plat.

2. Mettre le bouclier avant en place sur le

carter de la scie. Faire ceci en insérant les deux goujons de montage sur le bouclier à travers les trous en forme hexagonale dans le carter de la scie (se reporter à l’illustration 3, page 7).

3. Insérer la vis autotaraudeuse à travers

le bouclier et dans la poignée de la scie. Bien serrer la vis.

4. Tourner la vis de réglage vers la gau-

che (se reporter à l’illustration 4, page

7). Continuer à tourner la vis de réglage jusqu’à ce que le bloc de réglage soit à l’arrière de la cale de réglage.

Poignée avant

Pointe pare-chocs

Carter moteur

Figure 2 - Tronçonneuse électrique

Pour toute assistance supplémentaire, visitez www.desatech.com

Verrou d’interrupteur

Gâchette

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

MONTAGE

Suite

Vis

Vis de verrouillage du guide

Protuberances

Écran de protection avant de la main

Vers le nez de la lame-guide

Pignon d’entraînement

Tranchant

Lame-guide

Chaîne

8. Placer la chaîne autour du pignon d’en-

traînement, ensuite le long de la rainure supérieure du guide-chaîne et autour du

Note:

nez du guide-chaîne. que la face tranchante des maillons de la chaîne soit placée dans la bonne direction. Placer la chaîne de façon à ce que la face coupante des maillons sur le secteur supérieur du guide-chaîne soit dirigée vers le nez du guide-chaîne (se reporter à l’illustration 3).

AVERTISSEMENT : Ne pas

placer la chaîne à l’envers sur la scie. Si la chaîne est placée à l’envers, la scie vibre fortement et ne coupe pas.

9. Régler la tension de la chaîne de scie.

Suivre les étapes énoncées au paragraphe intitulé Réglage De La Tension De La Chaîne, à la page 8.

S’assurer

Écrous de Lame-guide

Illustration 3 - Assemblage de la lame-guide, de la chaîn et de l’écran de protection de la main

Plaque de

Bloc de réglage

Illustration 4 - Emplacement des pièces pour l’assemblage de la lame-guide

réglage

Vis de réglage

Support de pignon

Trou de réglage

5. Mettre le guide-chaîne en place sur le carter de la scie. Insérer l’arrière du guide-chaîne entre la cale de réglage et le support du pignon.

IMPORTANT:

bloc de réglage dans l’ouverture ovale de réglage sur le guide-chaîne.

6. Aligner les trous sur le support du pignon dans l’encoche centrale sur le guide-chaîne ainsi que les trous dans le carter de la scie.

7. Insérer les boulons du guide-chaîne à travers le bouclier avant, le carter de la scie, l’encoche centrale du guidechaîne et le support du pignon. Fixer les écrous du guide-chaîne aux boulons du guide-chaîne.

IMPORTANT:

guide-chaîne à la main seulement. S’assurer que le bloc de réglage est placé dans l’ouverture ovale de réglage sur le guide-chaîne.

S’assurer d’insérer le

Serrer les écrous du

REMPLISSAGE DU RÉSERVOIR D’HUILE

1. Enlever le bouchon d’huile.

2. Remplir le réservoir d’huile avec de l’huile moteur SAE#30.

Note:

Pour les températures inférieures à -1 ˚C (30˚F), utiliser l’huile SAE#10. Pour les températures supérieures à 24˚C (75˚F), utiliser l’huile SAE#40.

3. Remettre le bouchon d’huile immédiatement en place. Bien le visser pour qu’il soit étanche. Ceci évite les fuites d’huile.

4. Essuyer l’excédent d’huile.

Note:

Il est normal que l’huile suinte lorsque la tronçonneuse n’est pas utilisée. Vider le réservoir d’huile, visser le bouchon et ranger la scie à l’envers après chaque usage pour empêcher l’huile de suinter.

105020

Pour toute assistance supplémentaire, visitez www.desatech.com

TRONÇONNEUSE ÉLECTRIQUE PRIME

RÉGLAGE DE LA TENSION DE LA CHAÎNE

AVERTISSEMENT : Avant de régler la tension de la chaîne, débrancher le cordon de la prise de courant.

AVERTISSEMENT : Les tranchants de la chaîne sont affûtés. Porter des gants de protection pour manipuler la chaîne.

AVERTISSEMENT : Toujours maintenir la chaîne tendue correctement. Une chaîne détendue augmente le risque de recul. De plus, elle risque de sauter hors de la rainure de la lame-guide. Ceci pourrait blesser l’utilisateur et endommager la chaîne. En outre, une chaîne détendue provoque l’usure rapide de la chaîne, de la lame-guide et du pignon.

Note:

Sur les modèles pré-assemblés, la

tension de la chaîne est réglée correctement en usine. Une chaîne neuve se détend. Vérifier une chaîne neuve après les quelques premières minutes d’utilisation. Laisser la chaîne refroidir. Procéder de la façon suivante pour régler la tension.

1. Avant de régler la chaîne, s’assurer que les écrous de la lame-guide sont serrés seulement à la force des doigts. (Voir la figure 3, page 7.) Veiller aussi à ce que le bloc de réglage soit dans le trou de réglage ovale, sur la lame-guide. (Voir les figures 3 et 4, page 7.)

2. Tourner la vis de réglage dans le sens horaire jusqu’à ce que tout le mou ait disparu de la chaîne. (Voir la figure 5.)

Note:

Il ne doit pas y avoir d’écart entre les maillons latéraux de la chaîne et le bas de la lame-guide. (Voir la figure 6.)

3. Avec des gants de protection, déplacer la chaîne autour de la lame-guide. Elle doit bouger librement. Si ce n’est pas le cas, détendre la chaîne en tournant la vis de réglage dans le sens antihoraire.

4. Une fois que la tension est correcte, serrer fermement les écrous de la lameguide. Si les écrous n’étaient pas bien serrés, la lame-guide se déplacerait, ce qui détendrait la chaîne, augmenterait le risque de recul et endommagerait l’outil.

Note:

Une chaîne neuve se détend. Vérifier une chaîne neuve après les quelques premières minutes d’utilisation. Laisser la chaîne refroidir. Procéder au réglage de la tension.

Figure 5 - Pour tourner la vis de réglage

Écrous de lame-guide

Lame-guide

Tension

Écart

Tension

incorrecte

Figure 6 - Réglage de la chaîne

correcte

UTILISATION DE LA TRONÇONNEUSE

AVERTISSEMENT : Il est recommandé de lire et comprendre ce manuel avant d’utiliser cette tronçonneuse. Ne pas oublier de lire et comprendre tous les avertissements concernant la sécurité. L’utilisation incorrecte de cette tronçonneuse peut entraîner des blessures graves ou la mort, résultant d’un incendie, de chocs électriques, d’un contact du corps avec la chaîne en mouvement ou de la chute de bois.

PROLONGATEURS DE CORDON

Avec cette tronçonneuse, utiliser le prolongateur cordon correct. Utiliser uniquement des prolongateurs spécifiés pour l’usage àl’extérieur. Utiliser un prolongateur d’un calibre égal ou supérieur à 14 SWG pour les distances allant jusqu’à 30 mètres (100 pieds). Le cordon doit être étiqueté d’un code de type comportant le suffixe W. Par

Exemple:

Utiliser un prolongateur assez robuste pour supporter l’intensité de courant nécessaire à la tronçonneuse. Un prolongateur trop faible cause une chute de tension au niveau de l’outil, une perte de puissance et une surchauffe.

Tenir le cordon éloigné de la zone de coupe. S’assurer qu’il n’est pas accroché dans les branches ou billes durant la coupe. Inspecter souvent les cordons électriques. Les remplacer quand ils sont endommagés.

Il se peut que le prolongateur se détache du cordon durant l’utilisation. Pour éviter cela, faire un noeud pour joindre les deux cordons, comme illustré à la figure 7 ci-dessous.

Prolongateur de cordon

Figure 7 - Noeud reliant le prolongateur avec le cordon

SJTW.

Cordon de tronçonneuse

Pour toute assistance supplémentaire, visitez www.desatech.com

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

RÉGLAGE DE LA TENSION DE LA CHAÎNE

Suite

LUBRIFICATION DE LA CHAÎNE

Toujours vérifier le niveau d'huile avant d'utiliser la tronçonneuse. Pour lubrifier la chaîne, appuyer sur la bulle compressible du bouchon d'huile. Ne pas essayer de faire cette opération tout en se servant de la tronçonneuse. L'huile est amenée sur la lame-guide et la chaîne. Appuyer sur la bulle compressible au moins une fois avant chaque coupe. Vérifier souvent le niveau d'huile en contrôlant le regard de niveau. Ce dernier se trouve du côté gauche de la tronçonneuse, entre la poignée avant et l'écran de protection avant de la main.

Figure 8 - Appuyer sur la bulle compressible du bouchon d'huile pour lubrifier la chaîne

SCIAGE AVEC LA TRONÇONNEUSE

1. Relier la tronçonneuse à un prolongateur de cordon électrique. Brancher le prolongateur à une prise de courant.

2. La section de bille à tronçonner ne doit pas se trouver sur le sol. Ceci évite que la chaîne ne touche le sol à la fin du tronçonnage. Une chaîne en mouvement qui touche le sol s’émousse.

3. Se servir des deux mains pour tenir la tronçonneuse. Toujours utiliser la main gauche pour saisir la poignée avant et la main droite pour saisir la poignée arrière. Tenir fermement. Les pouces et les doigts doivent entourer les poignées. (Voir la figure 9.)

4. Veiller à maintenir un bon équilibre. Garder les pieds écartés. Répartir le poids également sur les deux pieds. Se tenir légèrement à gauche de la tronçonneuse. Ceci évite que le corps ne soit en prolongement direct de la chaîne.

5. Lorsqu’on est prêt à faire une entaille, appuyer sur le verrou d’interrupteur avec le pouce droit et appuyer sur la

gâchette. (Voir la figure 9.) Ceci met la tronçonneuse en marche. Elle s’arrête quand on lâche la gâchette. S’assurer que la chaîne tourne à la vitesse maximum avant d’entamer l’entaille.

6. Au moment d’entamer l’entaille, placer la chaîne en mouvement contre le bois. Tenir la tronçonneuse fermement en place pour éviter qu’elle rebondisse ou dérape (mouvement latéral).

7. Guider l’outil en exerçant une légère pression. Ne pas forcer dessus. Le moteur serait surchargé et pourrait griller.

8. Pour sortir la tronçonneuse d’une entaille, la laisser tourner à la vitesse maximum. L’arrêter en lâchant la gâchette; ne pas se servir du frein de chaîne. S’assurer que la chaîne est immobilisée avant de poser l’outil sur le sol.

9. S’exercer à scier jusqu’à ce qu’on puisse maintenir une allure régulière.

Écran de protection avant de la main

Figure 9 - Emplacement de l’écran de protection avant de la main, du verrou d’interrupteur et de la gâchette

Verrou d’interrupteur

Gâchette

TAILLE D’UN ARBRE (Élagage)

AVERTISSEMENT : Éviter la réaction de recul qui peut provoquer des blessures graves ou la mort. Voir éviter les risques de recul.

AVERTISSEMENT : Ne pas utiliser la tronçonneuse quand on est:

• dans un arbre,

• sur une échelle ou toute autre

surface instable,

• dans une position instable. On risque de perdre le contrôle de l’outil, ce qui peut provoquer des blessures graves.

Recul,

page 3, pour

AVERTISSEMENT : Ne pas couper de branches au-dessus de la hauteur de l’épaule.

La taille d’un arbre est la coupe des branches de l’arbre sur pied. Veiller à maintenir un bon équilibre. Garder les pieds écartés. Répartir le poids également sur les deux pieds. Procéder de la façon suivante pour la taille d’un arbre.

1. Faire la première entaille à 15 cm (6 po) du tronc, sur le dessous de la branche. Utiliser le haut de la lame-guide pour faire cette entaille. Couper sur 1/3 du diamètre de la branche. (Voir la figure 10.)

2. Avancer de 5 à 10 cm (2 à 4 po) plus loin sur la branche. Faire la seconde entaille à partir du dessus de la branche. Continuer jusqu’à ce que la branche soit sectionnée.

3. Faire la 3ème entaille aussi près du tronc que possible, sur le dessous du reste de la branche. Utiliser le haut de la lameguide pour faire cette entaille. Couper sur 1/3 du diamètre du reste de la branche.

4. Faire la 4ème entaille juste au-dessus de la 3ème. Tailler pour rencontrer la 3ème entaille. Ceci enlève le reste de la branche.

AVERTISSEMENT : Si l’utilisateur estime les conditions de travail au-delà de ses capacités, il lui est conseillé de faire appel à un professionnel.

2ème entaille entaille

4ème entaille entaille finale du reste de la branche

15 cm

(6")

1ère entaille - entaille par le dessous pour éviter les éclats

3ème entaille - entaille par le dessous du reste de la branche pour éviter les éclats

Figure 10 - Coupe d’une branche

d’élagage pour éviter le pincement

5 à 10 cm

À suivre

105020

Pour toute assistance supplémentaire, visitez www.desatech.com

TRONÇONNEUSE ÉLECTRIQUE PRIME

UTILISATION DE LA TRONÇONNEUSE

Suite

ABATTAGE D’UN ARBRE

AVERTISSEMENT :

• Éviter la réaction de recul qui peut provoquer des blessures graves ou la mort. Voir page 3, pour éviter les risques de recul.

• Ne pas abattre d’arbre si l’on ne possède pas l’expérience suffisante et si l’on ne dispose pas d’assistance expérimentée.

• Ne pas laisser les enfants, animaux et personnes présentes s’approcher de l’endroit où l’arbre pourrait tomber.

• Si deux ou plusieurs personnes participent aux travaux de tronçonnage et d’abattage en même temps, prévoir un espace suffisant entre les différentes opérations. Il faut une distance au moins égale à deux fois la hauteur de l’arbre à abattre.

AVERTISSEMENT : Lors de l’abattage d’un arbre, bien étudier les alentours. Ne mettre personne en danger. Veiller à ne pas heurter de lignes de services publics et à ne pas causer de dégâts matériels. Si l’arbre heurte une ligne de service public, contacter immédiatement les responsables.

AVERTISSEMENT : Si l’utilisateur estime les conditions de travail au-delà de ses capacités, il lui est conseillé de faire appel à un professionnel.

L’abattage est la coupe d’un arbre entier. Veiller à maintenir un bon équilibre. Garder les pieds écartés. Répartir le poids également sur les deux pieds. Procéder de la façon suivante pour l’abattage d’un arbre.

Recul,

Avant d’abattre un arbre

1. Avant d’abattre un arbre, l’inspecter. S’assurer qu’il n’y a pas de branches mortes qui pourraient tomber sur l’utilisateur. Étudier l’inclinaison naturelle de l’arbre, l’emplacement des grosses branches et la direction du vent. Ceci aide à juger où l’arbre va tomber.

2. Dégager la zone de travail tout autour de l’arbre.

3. Avant d’abattre un arbre, prévoir un chemin de dégagement et le dégager. Le prévoir à l’opposé de la direction de chute de l’arbre et à un angle de 45˚. (Voir la figure 11.)

4. Débarrasser l’arbre où l’on va effectuer les entailles de saleté, cailloux, écorce détachée, clous, agrafes et fil de fer qui pourraient s’y trouver.

5. Lors de l’abattage d’un arbre, rester du côté amont de la pente car il pourrait rouler ou glisser après sa chute.

Chemin de dégagement

Direction de la chute

45°

Chemin de dégagement

Figure 11 - Chemin de dégagement pour s’éloigner de l’arbre

Arbre

Procédure d’abattage Sifflet d’abattage

Un sifflet d’abattage correctement placé permet de déterminer la direction de la chute de l’arbre. Placer le sifflet d’abattage du côté de l’arbre où l’on veut qu’il tombe. (Voir la figure 12, page 11.) Procéder de la façon suivante pour faire le sifflet.

1. Faire l’entaille inférieure aussi près du sol que possible. Tenir la tronçonneuse de manière à ce que la lame-guide soit horizontale. Tailler sur 1/3 du diamètre du tronc d’arbre. (Voir la figure 12, page 11.)

Note:

Toujours commencer par faire cette entaille inférieure horizontale. Si l’on fait cette entaille en second, l’arbre risque de pincer la chaîne ou la lame-guide.

2. Entamer l’entaille supérieure au-dessus de la 1ère entaille, àune distance égale à la profondeur de cette dernière.

Exemple:

(8 po) de profondeur, commencer l’entaille supérieure à 20 cm au-dessus de cette dernière. Scier vers le bas à un angle de 45˚. L’entaille supérieure doit rencontrer l’extrémité de l’entaille inférieure. (Voir la figure 12, page 11.)

3. Enlever le morceau de tronc créé par les deux entailles.

Si l’entaille inférieure a 20 cm

Trait d’abattage

1. De l’autre côté de l’arbre, faire le trait d’abattage à 5 cm (2 po) au-dessus de l’entaille inférieure du sifflet. (Voir la figure 12, page 11.) Faire le trait parallèle à l’entaille inférieure.

2. Scier en direction du sifflet.

AVERTISSEMENT : Ne pas scier l’arbre complètement. Laisser environ 5 cm (2 po) de bois non scié directement derrière le sifflet d’abattage. (Voir la figure 12, page

11.) Cette partie non sciée sert de charnière. La charnière empêche l’arbre de se tordre et de tomber dans la mauvaise direction.

3. Lorsque le trait d’abattage approche de la charnière, l’arbre doit commencer à tomber.

Note:

Si nécessaire, enfoncer des coins dans le trait d’abattage pour contrôler la direction de la chute. Si l’arbre revient en arrière et pince la chaîne, enfoncer des coins dans le trait d’abattage pour libérer la tronçonneuse. Utiliser uniquement des coins en plastique, en bois ou en aluminium. Ne jamais utiliser de coin en acier. Ceci provoquerait une réaction de recul qui risquerait d’endommager la chaîne.

4. Lorsque l’arbre commence à tomber, faire très rapidement les opérations suivantes :

• sortir la tronçonneuse du trait d’abattage;

• lâcher la gâchette pour arrêter la tron-

çonneuse;

• poser la tronçonneuse sur le sol;

• s’éloigner par le chemin de dégagement.

AVERTISSEMENT : Surveiller les branches qui tombent. Regarder où l’on met les pieds en s’éloignant.

Pour toute assistance supplémentaire, visitez www.desatech.com

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

UTILISATION DE LA TRONÇONNEUSE

Suite

3ème entaille trait d’abattage

5 cm

Figure 12 - Abattage d’un arbre

Charnière

5 cm

ÉBRANCHAGE

AVERTISSEMENT : Éviter la réaction de recul qui peut provoquer des blessures graves ou la mort. Voir éviter les risques de recul.

AVERTISSEMENT : Pour couper une branche sous tension, faire très attention. Veiller au bois qui fait ressort: quand la tension disparaît, la branche projetée risque de heurter l’utilisateur, entraînant des blessures graves ou la mort.

AVERTISSEMENT : Si l’utilisateur estime les conditions de travail au-delà de ses capacités, il lui est conseillé de faire appel à un professionnel.

L’ébranchage est la coupe des branches d’un arbre tombé. Veiller àmaintenir un bon équilibre. Garder les pieds écartés. Répartir le poids également sur les deux pieds. Ne pas retirer les grosses branches sous l’arbre qui soutiennent le tronc surélevé. Retirer chaque branche d’une seule coupe. (Voir la figure 13.) Dégager souvent la zone de travail en écartant le bois coupé. Ceci contribue à la sécurité du travail.

Veiller à entamer l’entaille à un endroit où la branche ne pincera pas la tronçonneuse durant la coupe. Pour éviter le pincement, entamer l’entaille sur des branches libres, à partir du dessus de la branche. Pour les branches sous tension, entamer l’entaille àpartir du dessous de la branche. En cas de pincement, arrêter la tronçonneuse, soulever la branche puis retirer l’outil.

Recul,

Direction de la chute

2ème entaille entaille supérieure du sifflet

1ère entaille entaille inférieure du sifflet

page 3, pour

Figure 13 - Ébranchage d’un arbre

TRONÇONNAGE D’UNE BILLE

AVERTISSEMENT : Éviter la réaction de recul qui peut provoquer des blessures graves ou la mort. Voir éviter les risques de recul.

AVERTISSEMENT :

• Si l’on se trouve sur une pente,

s’assurer que la bille ne roulera pas. La maintenir en place à l’aide de piquets de bois. Enfoncer les piquets dans le sol du côté aval par rapport à la bille. Se tenir du côté amont de la bille pour tronçonner car les tronçons risquent de rouler.

• Ne jamais essayer de tronçon-

ner deux billes à la fois. Ceci pourrait augmenter le risque de recul.

• Pendant le tronçonnage d’une

bille, ne jamais tenir la bille avec la main, la jambe ou le pied.

• Pendant le tronçonnage d’une

bille, ne jamais laisser quelqu’un d’autre tenir la bille.

• Arrêter la tronçonneuse et la

débrancher avant de la déplacer d’un endroit à un autre.

Recul,

page 3, pour

AVERTISSEMENT : Si l’utilisateur estime les conditions de travail au-delà de ses capacités, il lui est conseillé de faire appel à un professionnel.

Le tronçonnage d’une bille se fait en la coupant en tronçons. Veiller à maintenir un bon équilibre. Garder les pieds écartés. Répartir le poids également sur les deux pieds. Se tenir légèrement à gauche de la tronçonneuse. Ceci évite que le corps ne soit en prolongement direct de la chaîne. Autant que possible, soulever la bille ou le tronçon au-dessus du sol. Pour ce faire, utiliser des branches, tronçons, cales, etc.

Pendant le tronçonnage de la bille, maintenir le contrôle en réduisant la pression vers la fin du tronçonnage. Ne pas relâcher les poignées de la tronçonneuse. Veiller à ce que la chaîne en mouvement ne touche pas le sol car cela l’émousserait. Après le tronçonnage, lâcher la gâchette pour arrêter la tronçonneuse avant de la déplacer.

Procéder de la façon suivante pour tronçonner une bille.

Toute la bille repose au sol.

Tronçonner la bille à partir du dessus. (Voir la figure 14.)

Figure 14 - Tronçonnage d’une bille qui repose entièrement au sol

À suivre

105020

Pour toute assistance supplémentaire, visitez www.desatech.com

TRONÇONNEUSE ÉLECTRIQUE PRIME

UTILISATION DE LA TRONÇONNEUSE

Suite

La bille est soutenue à une extrémité.

1. Faire la première entaille sur le dessous de la bille. (Voir la figure 15.) Pour ce faire, utiliser le haut de la lame-guide. Scier sur le tiers du diamètre de la bille. Cette entaille permet d’éviter la production d’éclats de bois.

2. Faire la seconde entaille directement au-dessus de la première. Aller jusqu’à la rencontre de la première entaille. Ceci permet d’éviter le pincement de la lame-guide et de la chaîne.

2ème entaille

1ère entaille

Figure 15 - Tronçonnage d’une bille soutenue à une extrémité

La bille est soutenue aux deux extrémités.

1. Faire la première entaille à partir du dessus de la bille. (Voir la figure 16.) Scier sur le tiers du diamètre de la bille. Cette entaille permet d’éviter la production d’éclats de bois.

2. Faire la seconde entaille sur le dessous de la bille, directement au-dessous de la première. Pour ce faire, utiliser le haut de la lame-guide. Aller jusqu’à la rencontre de la première entaille. Ceci permet d’éviter le pincement de la lame-guide et de la chaîne.

1ère entaille

2ème entaille

Figure 16 - Tronçonnage d’une bille soutenue aux deux extrémités

NETTOYAGE ET ENTRETIEN

AVIS: Les instructions pour l’entretien de la tronçonneuse se trouvent ci-dessous. Tout entretien qui n’est pas mentionné cidessous doit être effectué par un réparateur agréé.

NETTOYAGE DU CARTER DE TRONÇONNEUSE

AVERTISSEMENT : Avant de procéder à l’entretien, débrancher la tronçonneuse de la prise de courant. Des blessures graves ou la mort peuvent être provoquées par les chocs électriques et le contact du corps avec la chaîne en mouvement.

AVERTISSEMENT : Les tranchants de la chaîne sont affûtés. Porter des gants de protection pour manipuler la chaîne.

AVERTISSEMENT : Pour net-

toyer le carter de la tronçonneuse:

• Ne pas la plonger dans un liquide.

• Ne pas utiliser de produits contenant de l’ammoniaque, du chlore ou des abrasifs.

• Ne pas utiliser de solvants de nettoyage au chlore, de tétrachlorure de carbone, de kérosène ni d’essence.

Maintenir propre le carter de la tronçonneuse. Utiliser un chiffon doux imprégné d’un mélange d’eau et de savon doux. Essuyer le carter.

ENTRETIEN DE LA LAMEGUIDE

La plupart des problèmes de lame-guide sont causés par son usure inégale. La cause en est souvent l’affûtage incorrect des taillants de la chaîne et le réglage incorrect des limiteurs de profondeur. Lorsque la lameguide s’use de manière inégale, sa rainure s’élargit. (Voir la figure 17.) Ceci fait claquer la chaîne et sauter les rivets. La tronçonneuse ne peut plus scier droit. Il faut dans ce cas remplacer la lame-guide.

Inspecter la lame-guide avant d’affûter la chaîne. Une lame-guide usée ou endommagée présente des dangers. Elle endommage la chaîne. Le sciage devient également plus difficile.

Rainure de lame-guide

Lame-guide

normale

Figure 17 - Coupe transversale d’une lame-guide montrant une usure inégale

Lame-guide avec

usure inégale

Pour toute assistance supplémentaire, visitez www.desatech.com

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

NETTOYAGE ET ENTRETIEN

Suite

Entretien normal de la lameguide

1. Sortir la lame-guide de la tronçonneuse.

2. Retirer périodiquement la sciure se trouvant dans la rainure de la lameguide. Utiliser un couteau à mastic ou un morceau de fil de fer.

3. Nettoyer les fentes à huile après chaque journée d’utilisation.

4. Éliminer les ébarbures des côtés de la lame-guide. Utiliser une lime plate pour redresser les bords.

Remplacer la lame-guide quand:

• la lame est tordue ou fendue,

• la rainure interne de la lame est très usée.

Note:

Pour le remplacement de la lameguide, consulter le paragraphe Pièces de rechange page 14 pour connaître la lameguide correcte à utiliser.

Lime plate

Nettoyage de la rainure avec un couteau à mastic

Fente à huile

Figure 18 - Entretien de la lame-guide

AFFÛTAGE DE LA CHAÎNE

AVERTISSEMENT : Avant de

procéder à l’entretien, débrancher la tronçonneuse de la prise de courant. Des blessures graves ou la mort peuvent être provoquées par les chocs électriques et le contact du corps avec la chaîne en mouvement.

Ébarbure

Lame-guide

AVERTISSEMENT : Les tranchants de la chaîne sont affûtés. Porter des gants de protection pour manipuler la chaîne.

Maintenir la chaîne affûtée. La tronçonneuse scie plus rapidement et de façon plus sécuritaire. Une chaîne émoussée provoque l’usure prématurée du pignon, de la lameguide, de la chaîne et du moteur. Si l’utilisateur est contraint de forcer sur la chaîne pour la faire entrer dans le bois et si le sciage ne produit que de la sciure avec peu de gros copeaux, c’est que la chaîne est émoussée.

Outils nécessaires pour affûter la chaîne

Ces outils peuvent être achetés chez le concessionnaire local, dans une quincaillerie ou un dépôt de fournitures pour tronçonneuses.

• lime ronde de 4 mm (5/32 po)

• outil pour limiteur de profondeur

• lime plate moyenne

• guide lime

• étau

Affûtage des taillants

Utiliser le guide lime pour un limage à 30˚.

1. Régler la chaîne à sa tension correcte. (Voir Réglage de la tension de la chaîne page 8.)

2. Serrer la lame-guide dans un étau pour immobiliser la tronçonneuse. pas serrer la chaîne.

3. Enfoncer la lime ronde de 4 mm (5/32 po) (attachée au guide lime) dans la rainure, entre la plaque supérieure et le limiteur de profondeur sur la chaîne. Le guide lime doit reposer sur la plaque supérieure et sur le limiteur de profondeur. (Voir les figures 19 et 20.)

Note:

Limer au milieu de la lame-

guide.

4. Tenir le guide lime horizontal. S’assurer que le repère 30˚ du guide lime est parallèle à l’axe de la lame-guide. (Voir la figure 19.) Ceci permet de s’assurer que l’on lime les taillants à un angle de 30˚.

5. Limer le taillant de l’intérieur vers l’extérieur, jusqu’à ce qu’il soit affûté. Ne limer que dans cette seule direction. (Voir la figure 19.)

Note:

de lime doivent affûter le taillant.

Note:

2 ou 3 coups

6. Une fois le taillant affûté, avancer la chaîne pour affûter le taillant suivant. Limer tous les taillants du même côté de la chaîne.

7. Passer de l’autre côté de la chaîne et répéter l’opération.

Direction du

Repère guide 30˚

Note:

Cette illustration représente la position du guide lime et la direction du limage pour l’affûtage des taillants du côté gauche de la chaîne.

Figure 19 - Position de la lime et du guide lime sur la chaîne

Côté gauche de la chaîne

Limiteur de profondeur (côté gauche

Plaque supérieure (côté gauche de la chaîne)

Figure 20 - Emplacement des pièces de la chaîne

de la chaîne)

Rainure

limage

Guide lime

FILE HOLD

Lime ronde de 4 mm

(5/32 po)

Plaque supérieure (côté droit de la chaîne)

Limiteur de profondeur (côté droit de

Côté droit de la chaîne

la chaîne)

À suivre

105020

Pour toute assistance supplémentaire, visitez www.desatech.com

TRONÇONNEUSE ÉLECTRIQUE PRIME

NETTOYAGE ET ENTRETIEN

Suite

Limage des limiteurs de profondeur des taillants

Le dégagement des limiteurs de profondeur des taillants est réduit lorsque ces derniers sont affûtés. Tous les 2 ou 3 affûtages, régler les limiteurs de profondeur.

1. Placer l’outil pour limiteur de profondeur fermement par-dessus 2 taillants. S’assurer que le limiteur de profondeur entre dans la fente de l’outil. (Voir la figure 21.)

2. Utiliser une lime plate moyenne. Limer le limiteur de profondeur avec l’outil.

3. Retirer l’outil. Avec la lime plate, arrondir le coin avant du limiteur de profondeur. (Voir la figure 22.)

Limiteur de profondeur

Lime plate

Fente du limiteur de profondeur

Outil pour limiteur de profondeur

Figure 21 - Position de l’outil pour limiteur de profondeur sur la chaîne

Coin avant

Après plusieurs limages à la main, faire affûter la chaîne par un centre de réparation agréé ou dans une affûteuse. Ceci permet d’avoir un limage uniforme.

Remplacement de la chaîne

Remplacer la chaîne lorsque les taillants sont trop usés pour être affûtés ou lorsque la chaîne casse. Utiliser uniquement la chaîne de rechange spécifiée dans ce manuel. Toujours remplacer le pignon d’entraînement par un neuf lors du remplacement de la chaîne. On obtient ainsi l’entraînement correct de la chaîne. pignon d’entraînement corrects àutiliser, voir Pièces de rechange ci-dessous.

Note:

Pour connaître la chaîne et le

REMISAGE

Si l’on remise la tronçonneuse pour plus de 30 jours, procéder de la façon suivante:

1. Vidanger le réservoir d’huile.

2. Déposer la lame-guide et la chaîne et les nettoyer. Pour ce faire, les tremper dans un solvant à base de pétrole ou dans un mélange d’eau et de savon doux.

3. Sécher la lame-guide et la chaîne.

4. Placer la chaîne dans un récipient rempli d’huile. Ceci l’empêche de rouiller.

5. Passer une légère couche d’huile sur la surface de la lame-guide.

6. Essuyer l’extérieur du carter de la tronçonneuse avec un chiffon doux imprégné d’un mélange d’eau et de savon doux.

7. Remiser la chaîne:

• dans un endroit en hauteur ou ver-

rouillé, hors de la portée des enfants,

• dans un endroit sec,

• dans une malette de transport ou avec

un fourreau recouvrant la lameguide,

•avec le bouchon bien vissé et la scie

à l’envers pour empêcher l’huile de suinter.

PIÈCES DE RECHANGE

AVERTISSEMENT : Utiliser uniquement les pièces de rechange spécifiées dans ce manuel. D’autres pièces risqueraient d’endommager la tronçonneuse et de blesser l’utilisateur.

Ces pièces peuvent être achetées chez le concessionnaire local.

Numéro de pièce Description

EL-7

097572-03S Lame-guide, 40,6 cm (16 po) 091375-02S Chaîne, 40,6 cm (16 po)

EL-7

097570-01S Lame-guide, 35,5 cm (14 po) 091374-02S Chaîne, 35,5 cm (14 po)

LNT-3

097568-02S Lame-guide, 30,5 cm (12 po) 091373S Chaîne, 30,5 cm (12 po)

LNT-3

097567-01S Lame-guide, 25,4 cm (10 po) 091371S Chaîne, 25,4 cm (10 po)

LNT-2

097567-01S Lame-guide, 25,4 cm (10 po) 091371-02S Chaîne, 25,4 cm (10 po)

097566-01S Lame-guide, 20,3 cm (8 po) 091369S Chaîne, 20,3 cm (8 po)

*Lors de la commande de la lame-guide de rechange 104301-01S il faut également commander la chaîne de rechange 104301S.

PoleSaw

104302-01S Lame-guide, 20,3 cm (8 po) 104301S Chaîne, 20,3 cm (8 po)

General

107713-01 Pignon d’entraînement 079417-03 Clé à écrous/Tournevis

Figure 22 - Arrondir le coin avant du limiteur de profondeur

Pour toute assistance supplémentaire, visitez www.desatech.com

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

DÉPANNAGE

Remarque :

plémentaire, visitez le site Internet du service technique de DESA Industries à

www.desatech.com.

DÉFAILLANCE OBSERVÉE

La chaîne tourne mais ne scie pas

La chaîne ne scie que lorsqu’elle est forcée. La taille ne produit que de la sciure avec quelques gros copeaux

La chaîne tourne lentement. Elle cale facilement

Le moteur de la tronçonneuse ne marche pas quand on appuie sur la gâchette

Pour toute assistance sup-

AVERTISSEMENT : Avant de faire l’entretien, débrancher la tronçonneuse de la prise de courant. Des blessures graves ou la mort peuvent être provoquées par les chocs électriques et le contact du corps avec la chaîne en mouvement.

CAUSE POSSIBLE

Chaîne assemblée à l’envers sur la lameguide

La chaîne est émoussée

Faible tension électrique d’alimentation

1. Le verrou d’interrupteur n’est pas enfoncé pour libérer la gâchette

2. Raccords des cordons électriques desserrés

3. Fusible ou disjoncteur de ligne ouvert

REMÈDE

Voir Montage, page 6

Voir Affûtage de la chaîne, page 13

Le prolongateur de cordon électrique est d’un calibre trop petit. Voir Prolongateurs de cordon, page 8

1. Enfoncer le verrou d’interrupteur avant d’appuyer sur la gâchette

2. Vérifier les raccords

3. Vérifier le fusible ou le disjoncteur

Le moteur de la tronçonneuse marche mais la chaîne ne bouge pas

L’huile n’arrive pas à la chaîne

La chaîne saute hors de la lame-guide

La tronçonneuse fume

L’huile fuit

4. Balais de moteur défectueux

5. Circuit électrique ouvert dans la tronçonneuse

Panne du train d’entraînement

1. Fente à huile bouchée dans la lame-guide

2. Huile trop épaisse

1. Chaîne détendue

2. La lame-guide et la chaîne n’ont pas été assemblées correctement

Outil endommagé. Ne pas l’utiliser

Bouchon d’huile mal fermé

4. Contacter un réparateur agréé

5. Contacter un réparateur agréé

Contacter un réparateur agréé

1. Déposer la lame-guide et nettoyer la fente à huile

2. Utiliser l’huile de viscosité correcte. Voir Remplissage du réservoir d’huile, page 7

1. Tendre la chaîne. Voir Réglage de la ten- sion de la chaîne, page 8

2. Voir Montage, page 6

Contacter un réparateur agréé

Bien fermer le bouchon d’huile.

Note:

Vidanger le réservoir d’huile quand

on n’utilise pas l’outil

105020

www.desatech.com

Pour toute assistance supplémentaire, visitez www.desatech.com

20B

20A

TRONÇONNEUSE ÉLECTRIQUE PRIME

DÉTAIL DES PIÈCES ILLUSTRÉES

LNT-2 ET LNT-3

OU la pièce 20B, selon le

à embase

Installation du boulon

l’agrafe en E

Installation de

SOIT la pièce 20A

style de la chaîne. Reportez-vous à l'illustration

IMPORTANT : Votre tronçonneuse est assemblée

afin de déterminer le style de votre chaîne.

avec

Pour toute assistance supplémentaire, visitez www.desatech.com

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

NOMENCLATURE DES PIÈCES

Cette liste énumère les pièces remplaçbles de la tronçonneuse. Lors d'une commande de pièces, prendre soin de fournir le numéro de modèle correct (figurant sur la plaque signalétique), puis le numéro de la pièce désirée et sa description.

LNT-2 ET LNT-3

Quantité

20,3 cm 25,4 cm 30,5 cm Nº de Nº de 104634

Repère Pièce Description 104316-05 075703L 075705J

1 104302-01S Lame-guide, 20,3 cm (8 po) étroite 1

097567-01S Lame-guide, 25,4 cm (10 po) 097568-02S Lame-guide, 30,5 cm (12 po) étroite

2 104301S Chaîne 1

091371S Chaîne 091373-02S Chaîne

3 099251-01 Ensemble armature 1

107481-01 Ensemble armature 4 075676 Roulement à rouleaux denté 1 1 1 5 076744 Boulon à tête à six pans 2 2 2 6 107512-01 Ensemble bouchon-bulle 1 1 1 7 099829-01 Cordon 1 1 1 8 077399-02 Capot latéral, noir 1 1 1 9 076105 Disque de poussée 1 1 1 10 099252-01 Ensemble champ-balai 1

107482-01 Ensemble champ-balai 11 059606 Pignon d'entraînement 1 1 1 12 107713-01 Pignon interne 1 1 1 13 108626-01S Écran de protection avant de la main 1 1 1 14 079089-02 Carter moteur, noir 1 1 1 15 NPC-4C Écrou à six pans 2 2 2 16 077115 Ensemble plaque de réglage 1 1 1 17 075887 Plaque porte-roulement 1 1 1 18 079086-02 Réservoir d'huile 1 1 1 19 097403-01 Vis à tête tronconique 1 1 1 20A 076905 Vis à épaulement à tête tronconique 1 1 1 20B 108120-01 Agrafe en E 1 1 1 21 076906 Vis autotaraudeuse à tête plate 2 2 2 22 059046 Vis autotaraudeuse à tête tronconique 10 10 10 23 077143 Support de pignon 1 1 1 24 077525S Contacteur de déblocage 1 1 1 25 106810-01 Couvre-pignon, noir 1 1 1

PIÈCES DISPONIBLES - NON REPRÉSENTÉES

__ __ __

__ __

IMPORTANT : Votre tronçonneuse est assemblée avec SOIT la pièce 20A OU la pièce 20B, selon le style de la chaîne. Reportez-vous à l'illustration de la page précédente afin de déterminer le style de votre chaîne.

105020

079417-03 Clé à six pans 1 1 1

079882-01 Paquet d'accessoires

Contient : 2 - écrous NPC-4C, 2 - boulons 076744, 1 - vis 097406-01

Pour toute assistance supplémentaire, visitez www.desatech.com

20A

20B

TRONÇONNEUSE ÉLECTRIQUE PRIME

DÉTAIL DES PIÈCES ILLUSTRÉES

EL-7

OU la pièce 20B, selon le

à embase

Installation du boulon

l’agrafe en E

Installation de

SOIT la pièce 20A

style de la chaîne. Reportez-vous à l'illustration

IMPORTANT : Votre tronçonneuse est assemblée

afin de déterminer le style de votre chaîne.

avec

Pour toute assistance supplémentaire, visitez www.desatech.com

105020

MANUEL D’UTILISATION ET D’ENTRETIEN

NOMENCLATURE DES PIÈCES

EL-7

Quantité Nº de 35,6 cm 40,6 cm

Repère Nº de pièce Description 075890L 100860-01

1 097570-01S Lame-guide, 35,6 cm (14 po) 1

097572-03S Lame-guide, 40,6 cm (16 po)

2 091374-02 Chaîne 1

091375-02S Chaîne 3 100933-01 Ensemble armature 1 1 4 075676 Roulement à rouleaux denté 1 1 5 076744 Boulon à tête à six pans 2 2 6 107512-01 Ensemble bouchon-bulle 1 1 7 099829-01 Cordon 1 1 8 077399-02 Capot latéral, noir 1 1 9 098042-01 Ensemble champ-balai 1 1 10 059606 Pignon d'entraînement 1 1 11 107713-01 Pignon interne 1 1 12 106810-01 Couvre-pignon, noir 1 1 13 108626-01 Écran de protection avant de la main 1 1 14 076053 Carter moteur 1 1 15 097034-02 Ensemble carter, noir 1 1 16 NPC-4C Écrou à six pans 2 2 17 077115 Ensemble plaque de réglage 1 1 18 079086-02 Réservoir d'huile 1 1 19 059046 Vis autotaraudeuse à tête tronconique 6 6 20A 076905 Vis à épaulement à tête tronconique 1 1 20B 108120-01 Agrafe en E 1 1 21 076906 Vis autotaraudeuse à tête plate 1 1 22 097403-01 Vis à tête tronconique 1 1 23 077143 Support de pignon 1 1 24 077525S Contacteur de déblocage 1 1 25 058059 Rondelle de butée 1 1 26 079963-04 Fourreau 27 059045 Vis autotaraudeuse à tête tronconique 4 4

IMPORTANT : Votre tronçonneuse est assemblée avec

SOIT la pièce 20A OU la pièce 20B, selon le style de la chaîne. Reportez-vous à l'illustration de la page précédente afin de déterminer le style de votre chaîne.

105020

PIÈCES DISPONIBLES - NON REPRÉSENTÉES

100395-01 Collier pour câble 079417-03 Clé à six pans 1 1 079882-09 Paquet d'accessoires 1

Contient : 2 - écrous NPC-4C, 2 - boulons 076744, 1 - vis 097406-01

Pour toute assistance supplémentaire, visitez www.desatech.com

INFORMATION SUR LA GARANTIE

CONSERVER CETTE GARANTIE

Model ___________________________________

Date Purchased ___________________________

Dans toute correspondance, toujours préciser les numéros de modèle et de série.

Nous nous réservons le droit de modifier ces spécifications à tout moment, sans préavis. La seule garantie applicable est notre garantie écrite standard. Nous ne faisons aucune autre garantie, ni explicite, ni implicite.

Garantie de 90 jours

DESA Industries garantit que chaque tronçonneuse électrique est exempte de défauts de matériaux et de fabrication pendant 90 jours à partir de la date d’achat. Cette garantie ne couvre ni l’usage commercial, ni l’usage en location.

Industries of Canada, Inc.

2220 Argentia Road Unit #4 Mississauga, Ontario L5N 2K7 905-826-8010 FAX 905-826-8236

www.desatech.com

105020-01 Rev. G 08/02

Desa EL-7 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
