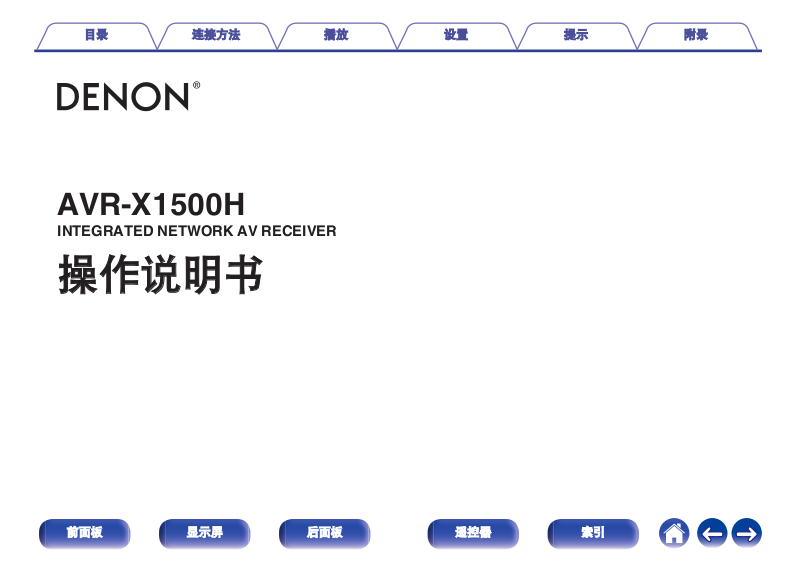

Page 1
目录 连接方法 播放 设置 提示 附录
.
AVR-X1500H
INTEGRATED NETWORK AV RECEIVER
操作说明书
前面板 显示屏 后面板 遥控器 索引
1
Page 2
目录 连接方法 播放 设置 提示 附录
附件
安装电池
遥控器的操作范围
特点
高音效
高性能
简易操作
部件名称与功能
前面板
显示屏
后面板
遥控器
连接方法
扬声器安装
连接扬声器
连接扬声器之前
扬声器配置和 “ 放大器分配 ” 设置
连接 5.1 声道扬声器
连接 7.1 声道扬声器
连接 5.1 声道扬声器：前置扬声器的双功放连接
连接 5.1 声道扬声器：第二对前置扬声器
连接多区域扬声器
9
连接电视机
10
10
11
11
11
15
16
16
19
21
24
28
35
35
39
40
41
47
48
49
连接 1：配备了 HDMI 端子并兼容 ARC（Audio Return
Channel）的电视机
连接 2：配备了 HDMI 端子且不兼容 ARC（Audio Return
Channel）的电视机
连接 3 : 未配备 HDMI 端子的电视机
连接播放设备
连接机顶盒 （卫星调谐器/有线电视）
连接 DVD 播放机或蓝光碟片播放机
连接摄像机或游戏机
连接电唱机
将 USB 存储设备连接至 USB 端口
连接 FM/AM 天线
连接至家庭网络（LAN）
有线 LAN
无线局域网
连接电源线
50
51
52
53
54
55
56
57
58
59
60
62
62
63
64
前面板 显示屏 后面板 遥控器 索引
2
Page 3
目录 连接方法 播放 设置 提示 附录
播放
基本操作
开启电源
选择输入源
调节音量
暂时关闭声音 （静音）
播放 DVD 播放机/蓝光碟片播放机
播放 USB 存储设备
播放储存在 USB 存储设备上的文件
在蓝牙设备上收听音乐
从蓝牙设备播放音乐
与其他蓝牙设备配对
从蓝牙设备重新连接至本机
收听 FM/AM 广播
66
66
66
67
67
67
68
69
72
73
74
75
收听 FM/AM 广播
通过输入频率来进行调谐（直接调谐）
更改调谐模式（调谐模式）
自动调谐到电台并进行预设（自动预设）
预设当前广播电台（预设记忆）
收听预设电台
指定预设广播电台的名称（预设名称）
跳过预设的广播电台（跳过预设）
取消跳过预设
收听网络电台
收听网络电台
播放存储在计算机或 NAS 中的文件
播放存储在计算机或 NAS 中的文件
76
77
78
79
79
80
80
81
82
83
84
85
86
87
前面板 显示屏 后面板 遥控器 索引
3
Page 4
目录 连接方法 播放 设置 提示 附录
获取 HEOS App
HEOS 账户
从流媒体音乐服务播放
在多个房间聆听相同的音乐
AirPlay 功能
从 iPhone、iPod touch 或 iPad 播放歌曲
从 iTunes 播放歌曲
使用本机的遥控器进行 iTunes 的播放操作
在多个同步设备上播放 iPhone、iPod touch 或 iPad 上的
曲目 (AirPlay 2)
QPlay 功能
在本机上播放 QQ 音乐曲目
便捷功能
添加到 HEOS 最爱收藏
播放 HEOS 最爱收藏
删除 HEOS 最爱收藏
调节各声道的音量以与输入源相符（声道电平调节）
调节音调（音调）
音频播放过程中播放所需视频（视频选择）
在所有区域中播放相同的音乐（所有区域立体声）
90
91
92
95
99
100
100
101
102
103
103
104
105
105
106
107
108
109
110
选择声音模式
选择声音模式
直通播放
自动环绕播放
声音模式类型介绍
可为每个输入信号选择的声音模式
HDMI 控制功能
设置步骤
智能菜单功能
睡眠定时器功能
使用睡眠定时器
快速选择附加功能
调用设置
更改设定
面板锁定功能
禁用所有键的按键操作
禁用除 VOLUME 之外的所有按键操作
取消面板锁定功能
111
112
113
114
115
119
123
123
124
126
127
128
129
130
131
131
131
132
前面板 显示屏 后面板 遥控器 索引
4
Page 5
目录 连接方法 播放 设置 提示 附录
远程锁定功能
禁用遥控器的感应窗功能
启用遥控感应窗功能
网络控制功能
通过网络控制对本机进行控制
ZONE2（区域 2）（另一房间）中播放
连接 ZONE2（区域 2）
ZONE2（区域 2）播放
133
133
133
134
134
136
136
137
设置
菜单图
菜单操作
音频
中置电平调节
低音炮电平
环绕参数
Restorer
音频延迟
音量
Audyssey
手动 EQ
视频
HDMI 设置
屏幕显示
4K 信号格式
TV 格式
139
143
144
144
144
145
149
150
151
®
152
154
157
157
162
163
164
前面板 显示屏 后面板 遥控器 索引
5
Page 6
目录 连接方法 播放 设置 提示 附录
输入
输入分配
源重命名
隐藏源
输入源电平
输入选择
扬声器
Audyssey®设置
扬声器的设定步骤（Audyssey®设置）
出错信息
检索 Audyssey®设置设定
手动设置
放大器分配
扬声器配置
距离
电平
交叉
低音
前置扬声器
165
165
167
167
167
168
169
169
171
177
178
179
179
180
185
186
187
188
189
网络
信息
连接
Wi-Fi 设置
设置
网络控制
友好名称
诊断
HEOS 账户
您尚未登录
您已经登录
190
190
190
191
192
194
194
195
196
196
196
前面板 显示屏 后面板 遥控器 索引
6
Page 7
目录 连接方法 播放 设置 提示 附录
常规
语言
ECO
区域 2 设置
区域重命名
快速选择名称
前显示屏
固件
信息
使用率数据
保存和加载
设置锁定
重置
使用遥控器限制操作区域
197
197
197
201
202
202
202
203
206
207
208
208
209
210
提示
提示
故障诊断
电源无法开启 / 电源关闭
使用遥控器无法执行操作
本机显示屏不显示内容
不发出声音
所需声音没有发出
声音中断或出现噪音
电视机上不显示视频
菜单屏幕不显示在电视机上
电视机上所显示菜单画面和操作内容的颜色与正常时不同
AirPlay 无法播放
USB 存储设备无法播放
无法播放蓝牙设备
网络电台无法播放
计算机或 NAS 上的音乐文件无法播放
无法播放各种在线服务
HDMI 控制功能无效
无法连接至无线 LAN 网络
更新/升级错误消息
212
214
215
216
216
217
218
220
221
222
222
223
224
225
226
227
228
228
229
230
前面板 显示屏 后面板 遥控器 索引
7
Page 8
目录 连接方法 播放 设置 提示 附录
恢复出厂设置
恢复网络设置
保修和修理
231
232
233
附录
关于 HDMI
播放 USB 存储设备
播放蓝牙设备
播放保存在计算机或 NAS 中的文件
播放网络收音机
个人记忆附加功能
最新功能记忆
声音模式和声道输出
声音模式和环绕参数
输入信号的类型和对应的声音模式
术语解释
商标信息
规格
索引
许可证
234
237
238
239
240
240
240
241
243
246
249
258
260
265
268
前面板 显示屏 后面板 遥控器 索引
8
Page 9
快速入门指南 安全说明
电台注意事项
保修卡
电缆标签
FM室内天线 天线隔离器
AM环形天线
设置用麦克风架
R03/AAA电池
设置用麦克风
遥控器
(RC-1227)
目录 连接方法 播放 设置 提示 附录
感谢您选购本款 Denon 产品。
为确保正确操作，使用该产品前请仔细阅读操作说明书。
阅读之后，请务必妥善保管以备将来参考。
附件
请检查并确认本产品附带下列部件。
.
前面板 显示屏 后面板 遥控器 索引
9
Page 10
电池
41 41
丧8䯴
目录
连接方法 播放 设置 提示 附录
安装电池
按箭头方向打开后盖并将其取下。
1
按照指示将两节电池正确插入电池匣内。
2
将后盖装回。
3
注
为防止损坏或电池漏液：
0
请勿混用新旧电池。
0
请勿使用两节不同类型的电池。
0
如果电池漏液，请仔细擦去电池匣内的漏液，然后装入新电池。
0
如果打算长时间不使用遥控器，请从遥控器中取出电池。
0
遥控器的操作范围
操作遥控器时，请将其指向遥控感应窗。
.
.
.
前面板 显示屏 后面板 遥控器 索引
10
Page 11
特点
4K 60p
4:4:4
4K 60p
4:4:4
目录
连接方法 播放 设置 提示 附录
高音效
0
使用离散电路配置时，功率放大器对所有 7 个声道提供相同质量
（120W×7 声道）
为实现最佳真实性和极好的动态范围，功率放大器配有离散功率
设备 （非集成电路）。
放大器通过使用高电流、高功率离散功率设备可轻松驱动高音质
扬声器。
0
Dolby Atmos (v
本机配备了支持 Dolby Atmos 音频格式的解码器。声音的分布或
移动可通过添加顶置扬声器精确再现，让您享受令人难以置信的
自然且逼真的环绕声场。
0
DTS:X (v
本机配备了 DTS:X 解码器技术。DTS:X 采用基于对象的身临其
境的音频技术，突破了声道限制，将家庭影院体验提升到新的高
度。对象的灵活性允许声音变大或变小，并以比以往更高的准确
性在整个房间传播，带来身临其境的更逼真音频体验。
0
DTS Virtual:X (v
DTS Virtual:X 技术具有 DTS 专有的虚拟增高和虚拟环绕处理功
能，能够从任何类型的输入源（立体声到 7.1.4 声道）和扬声器
配置中提供沉浸感的声音体验。
z
第 249 页)
第 252 页)
第 253 页)
当连接了纵向扬声器时，DTS Virtual:X 不适用。
高性能
0
支持 4K 60Hz 输入/输出
.
使用 4K Ultra HD（High Definition）时，视频信号可实现每秒 60
帧的输入/输出速度（60p）。连接到 4K Ultra HD 和 60p 视频信
号输入兼容电视机后，即可体验唯有高清图像才能实现的真实
感，即使是在观看快速播放的视频时也可获得这种真实感。
本机还支持 4K 60p、4:4:4 和 24 位视频的图像处理。通过在原
始分辨率下处理视频，本机可以让您享受完美的高清图像品质。
本机亦可支持 HDR（High Dynamic Range，高动态范围）和 BT.
2020 广色域。
0
HDCP 2.2
本机与 HDCP 2.2 版权保护标准兼容。
前面板 显示屏 后面板 遥控器 索引
11
Page 12
61
弔ⅻ弔
目录
连接方法 播放 设置 提示 附录
0
HDMI 端子能够连接到各种数字 AV 设备（输入 : 6，输出 : 1）
.
本机配有 6 HDMI 输入和 1 HDMI 输出能连接多种 HDMI 兼容设
备例如蓝光碟片播放器、游戏机和 HD 视频摄像机。
0
除网络功能如网络电台外，本机还配有 AirPlay®功能。 (v 第
99 页)
.
您可以享受聆听更多内容，包括收听网络电台、播放在计算机上
存储的音频文件。
本机还支持 Apple AirPlay，它使您能够流式处理来自 iPhone®、
iPad®、iPod touch®或 iTunes®的音乐库。
0
支持“AirPlay 2®”无线音频。
同步多个 AirPlay 2 兼容设备/扬声器进行同步播放。
本机支持 AirPlay 2，并需要 iOS 11.4 或更高版本。
0
兼容 QPlay 功能
本机兼容 QPlay 功能。音乐流媒体服务（QQ 音乐）上的音乐可
以在本机上播放。
前面板 显示屏 后面板 遥控器 索引
12
Page 13
GMAIN ZONE ( 主区域 )HGZONE2 ( 区域 2)H
目录
连接方法 播放 设置 提示 附录
0
通过 USB 和网络播放 DSD 和 FLAC 文件
本机支持播放高分辨率音频格式，例如 DSD（5.6 MHz）和 FLAC
192kHz 文件。它提供高分辨率文件的高质量播放。
0
可轻松地与蓝牙设备实现无线连接 (v
.
第 72 页)
通过无线连接智能手机、平板电脑和计算机，可轻松欣赏音乐。
0
多室音频 (v 第 110 页)
.
可在 MAIN ZONE（主区域）和 ZONE2（区域 2）中选择并播放
相关的输入源。
另外，使用所有区域立体声功能时，可同一时间在所有区域中享
受聆听 MAIN ZONE（主区域）中播放的音乐。当您希望整个房
子都可听到背景音乐（BGM）时，此功能非常有用。
0
节能设计
本机配备了能够让您在欣赏音乐和电影的同时降低使用功耗的
ECO 模式功能，还配备了能够在未使用本机时自动关闭电源的
自动待机功能。从而有助于减少不必要的功耗。
前面板 显示屏 后面板 遥控器 索引
13
Page 14
目录
连接方法 播放 设置 提示 附录
0
与 “ Denon 2016 AVR Remote ” Appz兼容，以便使用 iPad、
iPhone 或 Android™设备对本机执行基本操作（Google、
Amazon Kindle Fire）
.
除了许多新功能，图形和用户界面已经完全改版。新的应用程序
可以让您完全控制 AVR 以及访问其设置菜单，从而从手机或平
板电脑进行详细调整。 “ Denon 2016 AVR Remote ” App 还
可以让您快速访问接收器的状态显示、选项菜单、Denon Blu-ray
碟片播放器控制以及在线用户手册，方便您使用。
z
为 iOS 或 Android 设备下载合适的 “ Denon 2016 AVR Remote ”
App。本机需要连接到 iPhone/iPod touch 所连接的同一 LAN 或 Wi-Fi
（无线 LAN）网络。
0
HEOS 从您喜爱的在线音乐源中提供流媒体音乐
.
HEOS 无线多房间音响系统，可让您在您家的任何地方以及您家
周围各处欣赏您所喜爱的音乐。通过利用现有的家庭网络和 HEOS
App（适用于 iOS、Android 和 Amazon 设备），您可以从自己的
音乐库或从许多在线流媒体音乐服务检索、浏览和播放音乐。
当多个 HEOS 设备连接到同一网络时，可以将 HEOS 设备分组
以同时在所有设备上播放相同的音乐，或者可以在每个独立的
HEOS 设备上播放不同的音乐。
前面板 显示屏 后面板 遥控器 索引
14
Page 15
目录 连接方法 播放 设置 提示 附录
简易操作
0
“ 设置助手 ” ，提供易于操作的安装说明
首先按照系统提示选择语言。然后只需按照电视机屏幕上显示的
说明安装扬声器、设置网络等。
0
方便使用的图形用户界面
本机配备了便于操作的图形用户界面。
前面板 显示屏 后面板 遥控器 索引
15
Page 16
trqw e y
Q3
Q2Q0 Q1
Q4 Q5 Q6
oiu
目录
部件名称与功能
前面板
连接方法 播放 设置 提示 附录
.
有关详情，请参阅下一页。
前面板 显示屏 后面板 遥控器 索引
16
Page 17
trqw e y
Q0 Q1oiu
目录
.
电源操作（X）键
A
连接方法 播放 设置 提示 附录
用于开启/关闭 MAIN ZONE（主区域）（摆放本机的房间）的电
源（待机）。 (v 第 66 页)
电源指示灯
B
根据电源状态按如下方式亮起：
0
绿色：接通电源
0
熄灭：正常待机
0
红色：
0
当 “ HDMI 直通 ” 设置为 “ 开 ” 时 (v
0
当 “ HDMI 控制 ” 设置为 “ 开 ” 时 (v 第 159 页)
0
当 “ 网络控制 ” 设置为 “ 始终开启 ” 时
(v 第 194 页)
第 158 页)
输入源选择 （SOURCE SELECT） 旋钮
C
用于选择输入源。 (v 第 66 页)
遥控感应窗
D
用于接收遥控器的信号。 (v 第 10 页)
显示
E
显示各种信息元素。 (v 第 19 页)
主音量（MASTER VOLUME）旋钮
F
用于调节音量级别。 (v
调谐器预设声道（TUNER PRESET CH +、－）键
G
第 67 页)
用于选择预设电台。 (v 第 80 页)
区域 2 开启/关闭（ZONE2 ON/OFF）键
H
用于开启/关闭 ZONE2（区域 2）（另一房间）的电源。 (v 第
137 页)
区域 2 输入源（ZONE2 SOURCE）键
I
用于选择 ZONE2（区域 2）的输入源。 (v 第 137 页)
明暗（DIMMER）键
J
每按此键将会切换显示屏的亮度。 (v
状态（STATUS）键
K
第 202 页)
每按此键将切换显示在显示屏上的状态信息。
前面板 显示屏 后面板 遥控器 索引
17
Page 18
Q
3
Q2
Q
4
Q5Q
6
目录 连接方法 播放 设置 提示 附录
.
快速选择 （QUICK SELECT） 键
L
单按任意键可调用已注册到每个键的各种设置，如输入源、音量
级别和声音模式设置。 (v 第 128 页)
耳机（PHONES）插孔
M
用于连接耳机。
当将耳机插入该插孔时，音频不再从相连的扬声器或
SUBWOOFER 端子输出。
注
为防止听力损伤，使用耳机时请勿过度升高音量。
0
设置用麦克风（SETUP MIC）插孔
N
用于连接随附设置用麦克风。 (v 第 172 页)
AUX-HDMI 端子
O
用于连接视频摄像机和游戏机等 HDMI 输出兼容设备。 (v 第
57 页)
P
USB 端口（T）
用于连接 USB 存储设备（如 USB 存储设备）。 (v 第 59 页)
前面板 显示屏 后面板 遥控器 索引
18
Page 19
uiytrewq
oQ
0Q1
目录 连接方法 播放 设置 提示 附录
显示屏
.
输入模式指示灯
A
这些灯根据各输入源的音频输入模式设置进行显示。 (v 第 168
页)
后置环绕指示灯
B
正在从后置环绕扬声器输出音频信号时，此指示灯亮起。 (v
第 182 页)
解码器指示灯
C
当输入 Dolby 或 DTS 信号，或者当 Dolby 或 DTS 解码器正在
运行时，这些指示灯会亮起。
D
Audyssey®指示灯
设置了 “ MultEQ® XT ” 、 “ Dynamic EQ ” 或 “ Dynamic
Volume ” 时，此指示灯亮起。 (v
第 152 页)
调谐器接收模式指示灯
E
输入源设为 “ Tuner ” 时，这些指示灯将根据接收条件进行显
示。
TUNED：广播被正确调入时，该指示灯亮起。
STEREO：收听 FM 立体声广播时，该指示灯亮起。
睡眠定时器（SLEEP）指示灯
F
选择了睡眠模式时，该指示灯亮起。 (v 第 126 页)
前面板 显示屏 后面板 遥控器 索引
19
Page 20
ui
Q
1Q0
o
目录 连接方法 播放 设置 提示 附录
.
音量指示灯
G
静音（MUTE）指示灯
H
声音设为静音时，此指示灯闪烁。 (v 第 67 页)
信息显示屏
I
此处显示输入音源名称、声音模式、设定值以及其它信息。
输入信号指示灯
J
输入信号对应的指示灯将亮起。 (v 第 168 页)
ZONE2（区域 2）指示灯
K
ZONE2（区域 2）（另一个房间）电源开启时，此指示灯亮
起。 (v
第 137 页)
前面板 显示屏 后面板 遥控器 索引
20
Page 21
qwerty u iq
oQ
0Q1
目录
连接方法 播放 设置 提示 附录
后面板
.
有关详情，请参阅下一页。
前面板 显示屏 后面板 遥控器 索引
21
Page 22
qwer q
90°
320°
320°
90°
目录
.
蓝牙/无线局域网拉杆天线
A
连接方法 播放 设置 提示 附录
通过无线局域网连接至网络或通过蓝牙连接至手持设备时，请将
此天线直立起来。 (v 第 63 页)
天线夹子可从后面板上拆下。
0
将天线夹子向左旋转 90 度。
A
朝自己的方向拉出天线夹子。
B
运输本机时需要使用天线夹子。 请将其妥善保管在安全的
0
地方。
请按照与拆卸相反的步骤安装天线夹子。
0
模拟音频（AUDIO）端子
B
用于连接配备了模拟音频端子的设备。
0
“连接机顶盒 （卫星调谐器/有线电视）” (v 第 55 页)
0
“连接 DVD 播放机或蓝光碟片播放机” (v
0
“连接电唱机” (v
前置输出 （PRE OUT） 端子
C
用于连接带内置放大器的低音炮。 (v
视频（VIDEO）端子
D
第 58 页)
第 36 页)
用于连接配备了视频端子的设备。
0
“连接 3 : 未配备 HDMI 端子的电视机” (v 第 53 页)
0
“连接机顶盒 （卫星调谐器/有线电视）” (v
第 56 页)
第 55 页)
.
前面板 显示屏 后面板 遥控器 索引
22
Page 23
ty u i
oQ0 Q1
目录 连接方法 播放 设置 提示 附录
.
数字音频（DIGITAL AUDIO）端子
E
用于连接配备了数字音频端子的设备。
0
“连接 2：配备了 HDMI 端子且不兼容 ARC（Audio Return
Channel）的电视机” (v 第 52 页)
0
“连接 3 : 未配备 HDMI 端子的电视机” (v
0
“连接机顶盒 （卫星调谐器/有线电视）” (v
网络（NETWORK）端子
F
第 53 页)
第 55 页)
在连接到有线 LAN 网络时，用于连接 LAN 电缆。 (v
页)
第 62
HDMI 端子
G
用于连接配备了 HDMI 端子的设备。
0
“连接 1：配备了 HDMI 端子并兼容 ARC（Audio Return
Channel）的电视机” (v
0
“连接 2：配备了 HDMI 端子且不兼容 ARC（Audio Return
第 51 页)
Channel）的电视机” (v 第 52 页)
0
“连接机顶盒 （卫星调谐器/有线电视）” (v 第 55 页)
0
“连接 DVD 播放机或蓝光碟片播放机” (v
电源线 (v 第 64 页)
H
地线（SIGNAL GND）插口
I
第 56 页)
用于连接电唱机的接地线。 (v 第 58 页)
FM/AM 天线（ANTENNA）端子
J
用于连接 FM 天线和 AM 环形天线。 (v 第 60 页)
扬声器（SPEAKERS）端子
K
用于连接扬声器。 (v
注
请勿碰触后面板上端子的内针脚。静电放电可能会对本机造成永久性损
0
坏。
第 35 页)
前面板 显示屏 后面板 遥控器 索引
23
Page 24
e
t
r
y
q
w
目录
遥控器
连接方法 播放 设置 提示 附录
A
区域选择（ZONE SELECT）键
用于切换通过遥控器操作的区域（MAIN ZONE（主区域）、ZONE2
（区域 2））。
0
“ZONE2（区域 2）播放” (v 第 137 页)
0
“菜单操作” (v 第 143 页)
B
输入源选择键
用于选择输入源。
0
“选择输入源” (v
0
“ZONE2（区域 2）播放” (v 第 137 页)
C
声道/页搜索（CH/PAGE df）键
用于选择注册到预设的电台或切换页面。 (v
D
静音 （MUTE :） 键
此键使输出音频静音。
0
“暂时关闭声音 （静音）” (v 第 67 页)
0
“暂时关闭声音（静音）（ZONE2（区域 2））” (v
E
信息（INFO）键
用于在电视屏幕上显示状态信息。 (v 第 207 页)
F
光标 （uio p）键
用于选择项目。
第 66 页)
第 80 页)
第 138 页)
前面板 显示屏 后面板 遥控器 索引
24
Page 25
Q2
Q1
Q0
o
i
u
目录
连接方法 播放 设置 提示 附录
G
返回 （BACK） 键
可返回到前一屏幕。
H
系统键
用于执行播放相关的操作。
向下调谐/向上调谐（TUNE +, –）键
用于选择 FM 广播或 AM 广播。 (v 第 77 页)
I
快速选择 （QUICK SELECT 1 ～ 4） 键
用于调用已注册到每个键的各种设置，例如输入源、音量和声音
模式设置。 (v 第 128 页)
J
声音模式（SOUND MODE）键
用于选择声音模式。 (v 第 111 页)
K
遥控信号传输器
用于传输遥控器的信号。 (v 第 10 页)
L
睡眠定时器（SLEEP）键
用于设置睡眠定时器。 (v
第 126 页)
前面板 显示屏 后面板 遥控器 索引
25
Page 26
Q3
Q5
Q4
Q8
Q6
Q7
目录
连接方法 播放 设置 提示 附录
M
电源 （POWER X） 键
用于开启/关闭电源。
0
“开启电源” (v
0
“ZONE2（区域 2）播放” (v 第 137 页)
N
ECO 模式（G）键
用于切换到 ECO 模式。 (v 第 197 页)
O
音量（VOLUME df）键
调节音量级。
0
“调节音量” (v 第 67 页)
0
“调节音量（ZONE2（区域 2））” (v
P
选项（OPTION）键
用于在电视屏幕上显示选项菜单。
Q
确认 （ENTER） 键
用于确定选择。
R
设置 （SETUP） 键
用于在电视屏幕上显示菜单。 (v
第 66 页)
第 138 页)
第 143 页)
前面板 显示屏 后面板 遥控器 索引
26
Page 27
R
L
R
L
目录 连接方法 播放 设置 提示 附录
o
目录
扬声器安装 28
连接扬声器 35
连接电视机 50
连接播放设备 54
将 USB 存储设备连接至 USB 端口 59
连接 FM/AM 天线 60
连接至家庭网络（LAN） 62
连接电源线 64
注
0
所有连接完成之前，请勿插上电源线。然而，当 “ 设置助手 ” 正在运
行时，请按照 “ 设置助手 ” （独立“快速入门指南”第 8 页）屏幕中
的指示进行连接。（在 “ 设置助手 ” 操作中，输入/输出端子不传导电
流。）
请勿将电源线与连接电缆捆扎在一起， 否则将产生噪音干扰。
0
o
连接用电缆
根据您想连接的设备提供所需电缆。
扬声器电缆
.
低音炮电缆
HDMI 电缆
视频电缆
光缆
音频电缆
以太网电缆
.
.
.
.
.
.
前面板 显示屏 后面板 遥控器 索引
27
Page 28
C
FL FR
SBL
SBR
SB
SW1
SW2
SL SR
目录 连接方法 播放 设置 提示 附录
扬声器安装
可根据您所使用的扬声器数目确定扬声器系统，并在房间中安装每
个扬声器和低音炮。
将使用此典型安装示例说明扬声器安装。
.
前面板 显示屏 后面板 遥控器 索引
FL/FR
（左/右前置扬声器）：
C
（中置扬声器）：
SL/SR
（左/右环绕扬声器）：
SBL/SBR
（左/右后置环绕扬声
器）：
SW 1/2
（低音炮）：
28
将前置扬声器 （左） 和前置扬声器 （右） 分别放
在离主聆听位置具有相同距离的位置处。每个扬声
器和您电视之间的距离也应相同。
将中置扬声器放在前置扬声器（左）与前置扬声器
（右）之间的电视机的前方中间位置。
将环绕扬声器 （左） 和环绕扬声器 （右） 分别放
在离主聆听位置左右两侧具有相同距离的位置处。
如果您没有后置环绕扬声器，请将环绕扬声器稍微
移到聆听位置的后面。
将后置环绕扬声器（左）和后置环绕扬声器（右）
分别放在离主聆听位置具有相同距离的位置处，且
位于主聆听位置的正后方。使用单个后置环绕扬声
器（SB）时，将其直接放在聆听位置的后方。
将低音炮放在靠近前置扬声器的合适位置。如果您
有两个低音炮，请将它们放在房间前面的两个不对
称位置。
Page 29
FHL FHR
TFR
TFL
TMR
TML
目录 连接方法 播放 设置 提示 附录
FHL/FHR
（左/右前置纵向扬声
器）：
TFL/TFR
（左/右顶部前置扬声
器）：
TML/TMR
（左/右顶部中置扬声
器）：
.
将前置纵向扬声器 （左/右） 放在前置扬声器的正上
方。将它们尽量安装到靠近天花板的地方，使其朝
向主聆听位置。
将顶部前置扬声器 （左/右） 尽量安装在您主聆听位
置前面的天花板上，并与左右前置扬声器对齐。
将顶部中置扬声器 （左/右） 安装在主聆听位置的正
上方，并与左右前置扬声器对齐。
前面板 显示屏 后面板 遥控器 索引
29
Page 30
FDL FDR
SDL SDR
目录
连接方法 播放 设置 提示 附录
关于 Dolby Atmos Enabled 的扬声器
Dolby Atmos Enabled 的扬声器将声音从天花板反射回来，以通过
使用放在地面上的专用朝上扬声器，让声音来自于您的头顶。
即使在扬声器不能安装到天花板上的环境中，也可享受聆听 Dolby
Atmos 3D 的声效。
.
FDL/FDR
(左/右前置 Dolby 扬
声器）：
SDL/SDR
（左/右环绕 Dolby 扬
声器）：
将前置 Dolby Atmos Enabled 扬声器放在前置扬声
器上。对于集成了前置扬声器和 Dolby Atmos
Enabled 的扬声器，请摆放在前置扬声器的位置上。
将 Dolby Atmos Enabled 的环绕扬声器放在环绕扬
声器上。对于集成了环绕扬声器和 Dolby Atmos
Enabled 的扬声器，请摆放在环绕扬声器的位置上。
前面板 显示屏 后面板 遥控器 索引
.
30
Page 31
z1
z2
z3
⇎仯丶⎒
⡱◩
z
2!41濦56
z
3!41濦66
z4!76濦211
GἨ奇♿H
柷恩ᶮ仯⡱◩
柷恩⇎仯⡱◩
⇎仯⡱◩
䌰乖⡱◩
⎏仯䌰乖
⡱◩
䦎⼁ᶌ᾿㔝
SL
FHL
TML
TFL
FL
SR
FHR
TMR
TFR
FR
C
纵向扬声器布局
G顶视图H
目录
本机与 Dolby Atmos 和 DTS:X 兼容，提供了更高广度和更高深度的环绕
0
连接方法 播放 设置 提示 附录
感。
在 5.1 声道或以下的扬声器配置中不支持 Dolby Atmos。
0
无论扬声器配置如何均可选择 DTS:X。
0
使用下图作为安装扬声器的指导。高度不需要完全一样。
0
.
.
前面板 显示屏 后面板 遥控器 索引
31
Page 32
z1
z2
z3
FL
SW
C
SL
SBL
FR
SR
SBR
主视听位置
z1
z2
FL
SW
C
SL
FR
SR
目录
连接方法 播放 设置 提示 附录
使用后置环绕扬声器安装 7.1 声道扬声器时
o
.
z1 22°～30° z2 90°～110° z3 135°～150°
使用单个后置环绕扬声器时，将其直接放在聆听位置的后方。
0
安装了 5.1 声道时
o
.
z1 22°～30° z2 120°
前面板 显示屏 后面板 遥控器 索引
32
Page 33
FHL FHR
C
FL FR
SW
SL SR
TMR
TML
C
FL FR
SW
SL SR
目录
o
包含纵向扬声器和天花板扬声器的布局
纵向扬声器布局示例
n
连接方法 播放 设置 提示 附录
5.1 声道布局与前置纵向扬声器组合。
.
天花板扬声器布局示例
n
5.1 声道布局与顶部中置扬声器组合。
.
前面板 显示屏 后面板 遥控器 索引
33
Page 34
C
FL FR
FDL FDR
SW
SL SR
目录
Dolby Atmos Enabled 扬声器布局示例
n
连接方法 播放 设置 提示 附录
5.1 声道布局与前置 Dolby 扬声器组合。
.
前面板 显示屏 后面板 遥控器 索引
34
Page 35
目录 连接方法 播放 设置 提示 附录
连接扬声器
此处，我们将室内扬声器连接至本机。
连接扬声器之前
注
在连接扬声器之前，请从电源插座中拔下本机的电源插头。还请关闭低
0
音炮。
连接时注意不要让扬声器电缆芯线露出扬声器端子。如果电缆芯线接触
0
后面板或者＋侧和－侧相互接触，可能会激活保护电路。（“保护电路” (v
第 257 页)）
0
在电源连接的情况下，切勿接触扬声器端子。否则可能导致触电。当 “ 设
置助手 ” （独立“快速入门指南”第 8 页）正在运行时，请按照 “ 设
置助手 ” 屏幕中的指示进行连接。（ “ 设置助手 ” 运行后，扬声器端
子不通电。）
使用阻抗为 4～16Ω/欧姆电阻的扬声器。
0
前面板 显示屏 后面板 遥控器 索引
注
使用阻抗为 4～6Ω/欧姆电阻的扬声器时执行以下设置。
0
1. 同时长按主机的 ZONE2 SOURCE 和 STATUS 键至少 3 秒。
显示屏上显示 “ V.Format:< PAL> ” 。
2. 按三次主机上的 DIMMER 键。
显示屏上显示 “ Sp.Imp.:<8ohms> ” 。
3. 按下主机上的 TUNER PRESET CH +或 TUNER PRESET CH -键选择阻抗。
8ohms
（默认）：
6ohms： 任何所连接扬声器的阻抗为 6Ω/欧姆时选择。
4ohms： 任何所连接扬声器的阻抗为 4Ω/欧姆时选择。
4. 按主机的 STATUS 键完成设定。
35
所有所连接扬声器的阻抗为 8Ω/欧姆或以上时
选择。
Page 36
SW1 SW2
目录
连接方法 播放 设置 提示 附录
o
连接扬声器电缆
请仔细检查连接至本机的左 （L） 声道和右 （R） 声道及＋ （红）
极和－ （黑） 极，并确保正确连接声道和两极。
从扬声器电缆一端剥去约 10 毫米的铠装，然后搓捻或
1
端接芯线。
.
逆时针转动扬声器端子进行松动。
2
.
将扬声器电缆芯线完全插入扬声器端子。
3
.
顺时针转动扬声器端子进行紧固。
4
.
o
连接低音炮
使用低音炮电缆连接低音炮。可以将两个低音扬声器连接到本
机。
将从各个低音炮端子输出相同的信号。
.
前面板 显示屏 后面板 遥控器 索引
36
Page 37
目录 连接方法 播放 设置 提示 附录
o
关于用于声道识别的电缆标签（附件）
后面板上扬声器端子的声道显示部分进行了颜色编码，以便可
识别每个声道。
将与每个扬声器对应的电缆标签贴到每个扬声器电缆上。这将
便于将正确电缆连接至后面板上的扬声器端子。
扬声器 颜色
FRONT L 白色
FRONT R 红色
CENTER 绿色
SURROUND L 浅蓝色
SURROUND R 蓝色
SURROUND BACK L 米黄色
SURROUND BACK R 棕色
FRONT HEIGHT L 米黄色
FRONT HEIGHT R 棕色
ZONE2 L 米黄色
ZONE2 R 棕色
TOP FRONT L 米黄色
TOP FRONT R 棕色
TOP MIDDLE L 米黄色
TOP MIDDLE R 棕色
FRONT DOLBY L 米黄色
FRONT DOLBY R 棕色
SURROUND DOLBY L 米黄色
SURROUND DOLBY R 棕色
SUBWOOFER 1 黑色
SUBWOOFER 2 黑色
前面板 显示屏 后面板 遥控器 索引
37
Page 38
⡱◩
㚭㚻
目录 连接方法 播放 设置 提示 附录
将每个声道的电缆标签贴到其扬声器电缆上，如图所示。
请参阅该表格，并将标签粘贴到每根扬声器电缆上。
进行连接时确保扬声器端子的颜色与电缆标签的颜色一致。
G 如何粘贴电缆标签 H
.
前面板 显示屏 后面板 遥控器 索引
38
Page 39
目录 连接方法 播放 设置 提示 附录
扬声器配置和 “ 放大器分配 ” 设置
本机配备内置 7 声道功率放大器。除基本的 5.1 声道系统外，还可通过更改 “ 放大器分配 ” 设置配置各种扬声器系统，以满足多区域
播放的应用需求，如 7.1 声道系统、双功放连接和双声道系统。 (v 第 179 页)
执行 “ 放大器分配 ” 设置以满足房间数量和要安装的扬声器配置。 (v 第 179 页)
播放扬声器和区域
MAIN ZONE （主区域） ZONE2 （区域 2）
5.1 声道 未使用 可在所有 “ 放大器分配 ” 模式中进行设置。 40
7.1 声道（后置环绕） 未使用 后环绕（默认） 41
7.1 声道（前置纵向） 未使用 前置增高 42
7.1 声道（顶部前置） 未使用 顶部前置 43
7.1 声道（顶部中置） 未使用 顶部中置 44
7.1 声道（前置 Dolby Atmos Enabled 扬声器） 未使用 前置 Dolby 45
7.1 声道（环绕 Dolby Atmos Enabled 扬声器） 未使用 环绕 Dolby 46
5.1 声道（播放前置扬声器的双功放连接） 未使用 双功放 47
5.1 声道＋第二对前置扬声器 未使用 前置 B 48
5.1 声道
可选择的声音模式随着扬声器配置的不同而不同。有关受支持的声音模式，请参阅“声音模式和声道输出” (v 第 241 页)。
0
双声道
（扬声器输出）
“ 放大器分配 ” 设置 连接页面
ZONE2 49
前面板 显示屏 后面板 遥控器 索引
39
Page 40
FL
SW C
SL
FR
SR
SW C SR SLFLFR
目录
连接方法 播放 设置 提示 附录
连接 5.1 声道扬声器
这构成了一个基本的 5.1 声道系统。
.
.
前面板 显示屏 后面板 遥控器 索引
40
Page 41
FL
SW C
SL
FR
SR
SBRSBL
SW C SR SLFLFR
SBR SBL
目录 连接方法 播放 设置 提示 附录
连接 7.1 声道扬声器
7.1 声道环绕播放系统。
使用环绕后置扬声器时的示例连接
o
此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有后置环绕扬声器。
.
0
将菜单中的 “ 分配模式 ” 设置为 “ 后环绕 ” 。 (v
前面板 显示屏 后面板 遥控器 索引
第 179 页)
.
使用单个后置环绕扬声器时，请将其连接到 SURROUND BACK L 端子。
0
41
Page 42
FL
SW C
SL
FHR
FR
SR
FHL
SW C SR SLFLFR
FHR FHL
目录
使用前置纵向扬声器时的示例连接
o
连接方法 播放 设置 提示 附录
此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有前置纵向扬声器。
.
0
将菜单中的 “ 分配模式 ” 设置为 “ 前置增高 ” 。 (v
第 179 页)
.
前面板 显示屏 后面板 遥控器 索引
42
Page 43
C
FL FR
SW
SL SR
TFL TFR
SW C SR SLFLFR
TFR TFL
目录
使用顶部前置扬声器时的示例连接
o
连接方法 播放 设置 提示 附录
此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有顶部前置扬声器。
.
0
将菜单中的 “ 分配模式 ” 设置为 “ 顶部前置 ” 。 (v
第 179 页)
.
前面板 显示屏 后面板 遥控器 索引
43
Page 44
C
FL FR
SW
SL SR
TML TMR
SW C SR SLFLFR
TMR TML
目录
使用顶部中置扬声器时的示例连接
o
连接方法 播放 设置 提示 附录
此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有顶部中置扬声器。
.
0
将菜单中的 “ 分配模式 ” 设置为 “ 顶部中置 ” 。 (v
第 179 页)
.
前面板 显示屏 后面板 遥控器 索引
44
Page 45
C
SWFL FR
SL SR
FDL FDR
SW C SR SLFLFR
FDR FDL
目录
使用前置 Dolby Atmos Enabled 扬声器时的示例连接
o
连接方法 播放 设置 提示 附录
此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有前置 Dolby Atmos Enabled 扬声器。
.
0
将菜单中的 “ 分配模式 ” 设置为 “ 前置 Dolby ” 。 (v
页)
第 179
.
前面板 显示屏 后面板 遥控器 索引
45
Page 46
C
FL FR
SW
SL SR
SDL SDR
SW C SR SLFLFR
SDR SDL
目录
使用环绕 Dolby Atmos Enabled 扬声器时的示例连接
o
连接方法 播放 设置 提示 附录
此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有环绕 Dolby Atmos Enabled 扬声器。
.
0
将菜单中的 “ 分配模式 ” 设置为 “ 环绕 Dolby ” 。 (v
页)
第 179
.
前面板 显示屏 后面板 遥控器 索引
46
Page 47
FL FR
SW C
SL
SR
( 双功放 ) ( 双功放 )
wqwq
(R) (L)
FLFR
SW C SR SL
目录
连接方法 播放 设置 提示 附录
连接 5.1 声道扬声器：前置扬声器的双功放连接
此系统播放 5.1 声道。您可使用前置扬声器的双功放连接。双功放连接是将单独的放大器连接至支持双功放的扬声器的高音端子和低音端
子的一种方法。此连接启用后 EMF（功率返回而不被输出），以便低音流入高音，而不影响声音质量，从而产生更高的声音质量。
.
0
将菜单中的 “ 分配模式 ” 设置为 “ 双功放 ” 。 (v
注
进行双放大器连接时，请务必拆下扬声器的低音和高音端子之间的短接
0
板或短接线。
第 180 页)
前面板 显示屏 后面板 遥控器 索引
.
47
Page 48
SW
C
SL
SR
FLFL
(B) (A)
FRFR
(A) (B)
SW C SR SL
FR (A) FL (A)
FR (B) FL (B)
目录
连接方法 播放 设置 提示 附录
连接 5.1 声道扬声器：第二对前置扬声器
此系统根据需要启用前置扬声器 A 和 B 之间的播放。
.
0
将菜单中的 “ 分配模式 ” 设置为 “ 前置 B ” 。 (v
第 180 页)
.
前面板 显示屏 后面板 遥控器 索引
48
Page 49
FL
SW C
SL
FR
SR
ZONE2
L
ZONE2
R
SW C SR SLFLFR
ZONE2RZONE2
L
目录 连接方法 播放 设置 提示 附录
连接多区域扬声器
5.1 声道（MAIN ZONE（主区域））+ 2 声道（ZONE2（区域 2））扬声器连接
o
这种类型的配置在 MAIN ZONE（主区域）中播放 5.1 声道，在 ZONE2（区域 2）中播放 2 声道。
MAIN ZONE（主区域）
.
ZONE2 （区域 2）
.
0
将菜单中的 “ 分配模式 ” 设置为 “ ZONE2 ” 。 (v
第 180 页)
前面板 显示屏 后面板 遥控器 索引
.
49
Page 50
否
是
该电视机是否配备了 HDMI 端子？
该电视机是否兼容 ARC（Audio Return Channel）？
是 否
目录 连接方法 播放 设置 提示 附录
连接电视机
将电视机连接到本机时需确保输入视频输出至电视机。还可在本机上享受聆听电视机上的音频。
电视机的连接方式取决于电视机配备的连线端子和功能。
ARC (Audio Return Channel)功能通过使用 HDMI 电缆将电视机音频信号发送至本机，在本机上播放电视机音频。
.
“连接 1：配备了 HDMI 端子并兼容 ARC（Audio
Return Channel）的电视机” (v
第 51 页)
“连接 2：配备了 HDMI 端子且不兼容 ARC（Audio
Return Channel）的电视机” (v
第 52 页)
“连接 3 : 未配备 HDMI 端子的电视机” (v 第
53 页)
前面板 显示屏 后面板 遥控器 索引
50
Page 51
(ARC)
IN
HDMI
电视机
目录
连接方法 播放 设置 提示 附录
连接 1：配备了 HDMI 端子并兼容 ARC（Audio Return Channel）的电视机
使用 HDMI 电缆将兼容 ARC 功能的电视机连接到本机。
使用支持 ARC 功能的电视机时，请将 “ HDMI 控制 ” 设置为 “ 开 ” 。 (v 第 159 页)
.
前面板 显示屏 后面板 遥控器 索引
51
Page 52
OUT
OPTICAL
OUT IN
IN
HDMI
电视机
目录
连接方法 播放 设置 提示 附录
连接 2：配备了 HDMI 端子且不兼容 ARC（Audio Return Channel）的电视机
使用 HDMI 电缆将电视机连接到本机。
若要在本机上聆听电视机音频，请使用光缆将电视机连接到本机。
.
前面板 显示屏 后面板 遥控器 索引
52
Page 53
OUT
OPTICAL
OUTIN
IN
VIDEO
电视机
目录
连接方法 播放 设置 提示 附录
连接 3 : 未配备 HDMI 端子的电视机
使用视频电缆将电视机连接到本机。
若要在本机上聆听电视机音频，请使用光缆将电视机连接到本机。
前面板 显示屏 后面板 遥控器 索引
.
53
Page 54
目录 连接方法 播放 设置 提示 附录
连接播放设备
本机配备 2 种类型的视频输入端子（HDMI 和复合视频）和 3 种类型的音频输入端子（HDMI、数字音频和音频）。
根据您想连接的设备上所配备的端子选择本机上的输入端子。
如果连接到本机的设备配备有 HDMI 端子，推荐使用 HDMI 连接。
而 HDMI 连接只需要一条 HDMI 电缆即可传输音频和视频信号。
0
“连接机顶盒 （卫星调谐器/有线电视）” (v
0
“连接 DVD 播放机或蓝光碟片播放机” (v 第 56 页)
0
“连接摄像机或游戏机” (v
0
“连接电唱机” (v 第 58 页)
根据本机音频/视频输入端子上印刷的输入源，将设备连接到本机。
0
0
可更改分配给 HDMI IN、DIGITAL AUDIO IN、VIDEO IN 和 AUDIO IN 端子的输入源。要了解如何更改分配给这些输入端子的输入源，请参阅 “ 输入
分配 ” 。 (v
0
要在通过 HDMI 连接的电视机上播放输入到本机的音频信号，请在菜单中将 “ HDMI 音频输出 ” 设置为 “ 电视机 ” 。 (v
若要欣赏受 HDCP 2.2 版权保护的内容，请只使用与 HDCP 2.2 兼容的播放设备和电视机。
0
第 165 页)
第 57 页)
前面板 显示屏 后面板 遥控器 索引
第 55 页)
第 157 页)
54
Page 55
R
L
R
L
OUT
HDMI
AUDIO
AUDIO
RL
OUT
OUT
VIDEO
VIDEO
OUT
OPTICAL
或
卫星调谐器/
有线电视
(HDMI不兼容设备)
卫星调谐器/
有线电视
目录
连接方法 播放 设置 提示 附录
连接机顶盒 （卫星调谐器/有线电视）
本文以卫星调谐器/有线电视机顶盒的连接为例。
选择本机上的输入端子以匹配要连接到的设备上的端子。
.
前面板 显示屏 后面板 遥控器 索引
55
Page 56
OUT
HDMI
OUT
HDMI
DVD播放机
蓝光碟片播放机
目录
连接方法 播放 设置 提示 附录
连接 DVD 播放机或蓝光碟片播放机
本文以 DVD 播放机或蓝光碟片播放机的连接为例。
.
前面板 显示屏 后面板 遥控器 索引
56
Page 57
OUT
HDMI
㓱䞂㏅⁐㚻
目录 连接方法 播放 设置 提示 附录
连接摄像机或游戏机
本文以摄像机的连接为例。
将播放设备连接到本机，如摄像机或游戏机。
.
无法使用 YCbCr 4:2:0 以外的格式将 4K 60/50Hz 视频信号输入到此连接。如果播放设备不支持 4K 60/50Hz 输出格式 YCbCr 4:2:0，请使用后面板上的
0
HDMI 端子。
前面板 显示屏 后面板 遥控器 索引
57
Page 58
GND
AUDIO
OUT
L
R
(MM唱头)
普通唱盘
目录
连接方法 播放 设置 提示 附录
连接电唱机
本机兼容配备 Phono 动磁（MM）唱头的电唱机。当连接至带有低输出动圈（MC）唱头的电唱机时，使用市售的动圈（MC）唱头放大器
或升压变压器。
如果将本机的输入源设定为 “ Phono ” ，在未连接电唱机时你无意中调高音量，可能会从扬声器中听到交流声。
注
本机上的地线（SIGNAL GND）端子不用于安全接地用途。若
0
在有大量噪音时连接了此端子，可减少噪音。请注意，根据电
唱机的不同，连接地线可能会有增加噪声的反面效果。在这种
情况下，没有必要连接地线。
前面板 显示屏 后面板 遥控器 索引
58
Page 59
VTC
⫙嬿⢈
目录 连接方法 播放 设置 提示 附录
将 USB 存储设备连接至 USB 端口
有关操作说明，请参阅“播放 USB 存储设备” (v 第 68 页)。
.
Denon 不保证所有 USB 存储设备都能工作或接收功率。当使用可以通过 AC 适配器连接电源的便携式 USB 连接型硬盘时，请使用 AC 适配器。
0
注
USB 存储设备经由 USB 集线器连接时无法工作。
0
通过 USB 电缆将本机的 USB 端口连接到计算机时无法使用本机。
0
连接 USB 存储设备时，请勿使用延长电缆。这可能会导致对其他设备造成无线干扰。
0
前面板 显示屏 后面板 遥控器 索引
59
Page 60
wqe
FM室内天线
(附带)
白色
黑色
AM环形天线
(附带)
FM室外天线
天线隔离器 (附带)
z产品规格及设计若因
改进而有所变化，恕
不另行通知。
目录
连接方法 播放 设置 提示 附录
连接 FM/AM 天线
连接天线，调谐到一个广播，然后将天线移至噪声最小的位置。然
后用胶带将天线固定到此位置。（“收听 FM/AM 广播” (v 第 76
页)）
使用非附带的 FM 室内天线时，始终对连接使用天线隔离器。
警告 ：
在某些情况下，通过主连接或带有接地保护的其他设备将本设备连
接到建筑物的接地保护时，或使用同轴电缆将本设备连接到电缆分
配系统时，可能导致火灾危险。因此，连接到电缆分配系统时，必
须通过提供电力绝缘的设备进行连接，且要能承受基本绝缘的绝缘
阻抗。
接入本设备的有线网络天线必须与保护接地隔离，否则可能会引起
着火等危险。
如果接收到的广播信号质量不佳，建议安装室外天线。详情请垂询您购
0
买本机的商店。
注
确保 AM 环形天线的导线端子不接触面板的金属部件。
0
前面板 显示屏 后面板 遥控器 索引
.
60
Page 61
钉子、大头钉等
突出部分
方孔
支架
环形天线
目录
o
使用 AM 环形天线
连接方法 播放 设置 提示 附录
挂墙使用
不组装，直接悬挂在墙上。
.
落地使用
采用左述步骤进行组装。
组装时，请参阅“AM 环形天线组件”。
.
o
AM 环形天线组件
将支架部从背面穿过环形天线底部并使其向前弯曲。
1
将突出部分插入支架上的方孔中。
2
.
前面板 显示屏 后面板 遥控器 索引
61
Page 62
互联网
调制解调器
计算机
NAS
(Network Attached Storage)
路由器
至广域网 (WAN) 一侧
至局域网 (LAN) 端口
至局域网 (LAN) 端口
局域网 (LAN)
端口/
以太网端子
局域网 (LAN) 端口/
以太网端子
目录
连接方法 播放 设置 提示 附录
连接至家庭网络（LAN）
本机可使用有线 LAN 或无线 LAN 连接至网络。
您可以将本机连接到您的家庭网络（LAN）以执行如下的各类播放
和操作。
0
播放网络音频，如网络电台和媒体服务器
0
播放流媒体音乐服务
0
使用 Apple AirPlay 功能
0
通过网络对本机进行操作
0
使用 HEOS 无线多房间音响系统操作
0
固件更新
关于互联网连接，请与 ISP (Internet Service Provider)或计算
机销售店联系。
有线 LAN
要通过有线 LAN 进行连接，请使用 LAN 电缆将路由器连接到本
机，如下图所示。
.
前面板 显示屏 后面板 遥控器 索引
62
Page 63
互联网
调制解调器
至广域网 (WAN) 一侧
具有接入点的路由器
目录 连接方法 播放 设置 提示 附录
无线局域网
连接至无线 LAN 网络时，请将后面板上的蓝牙/无线局域网拉杆天
线直立起来。
有关如何连接至无线 LAN 路由器，请参阅 “ Wi-Fi 设置 ” 。 (v
第 191 页)
.
在使用本机时，我们建议您使用配备下列功能的路由器 :
0
内置的 DHCP （动态主机配置协议） 服务器
0
该功能自动分配局域网 （LAN） 上的 IP 地址。
内置 100BASE-TX 开关
0
当连接多台设备时，我们建议使用速度为 100Mbps 或更高速度的开
关集线器。
请务必仅使用屏蔽 STP 或 ScTPLAN 电缆（可从零售商那里买到）。（建
0
议使用 CAT-5 或更高版本）
推荐使用普通的屏蔽型以太网电缆。
0
如果使用平面型电缆或无屏蔽型电缆，其他设备可能受噪声影响。
0
当使用连接至无 DHCP 功能的网络的本机时，请在 “ 网络 ” 中配置
IP 地址等。 (v
第 190 页)
注
可使用的路由器类型取决于 ISP。有关详情请与 ISP 或计算机销售店联
0
系。
本机与 PPPoE 不兼容。如果未使用 PPPoE 设置您的连接线路，则需要
0
PPPoE 兼容路由器。
请勿将 NETWORK 端子直接连接到计算机上的 LAN 端口/以太网端子。
0
可能中止各类在线服务，恕不另行通知。
0
前面板 显示屏 后面板 遥控器 索引
63
Page 64
电源线
至家用电源插
(AC 220V, 50Hz)
目录
连接方法 播放 设置 提示 附录
连接电源线
完成所有连接后，将电源插头插入电源插座。
.
前面板 显示屏 后面板 遥控器 索引
64
Page 65
o
目录 连接方法 播放 设置 提示 附录
目录
播放网络音频/服务
基本操作
开启电源 66
选择输入源 66
调节音量 67
暂时关闭声音 （静音） 67
选择声音模式 111
播放设备
播放 DVD 播放机/蓝光碟片播放机 67
播放 USB 存储设备 68
在蓝牙设备上收听音乐 72
收听 FM/AM 广播 76
收听网络电台 84
播放存储在计算机或 NAS 中的文件 86
获取 HEOS App 90
AirPlay 功能 99
QPlay 功能 103
便捷功能
便捷功能 104
HDMI 控制功能 123
智能菜单功能 124
睡眠定时器功能 126
快速选择附加功能 128
面板锁定功能 131
远程锁定功能 133
其他功能
网络控制功能 134
ZONE2（区域 2）（另一房间）中播放 136
前面板 显示屏 后面板 遥控器 索引
65
Page 66
MUTE
POWER
VOLUME
X
df
:
弔㸑徊㉪撯
目录 连接方法 播放 设置 提示 附录
基本操作
开启电源
按 POWER X 键开启本机的电源。
1
当本机处于待机模式时，可按输入源选择键来开启电源。
0
您还可以通过按主机上的 X 键切换到待机状态。
0
.
前面板 显示屏 后面板 遥控器 索引
选择输入源
按想要播放的输入源的选择键。
1
可以直接选择所需的输入源。
还可通过旋转主设备上的 SOURCE SELECT 旋钮选择输入源。
0
66
Page 67
目录 连接方法 播放 设置 提示 附录
调节音量
使用 VOLUME df 键调节音量。
1
调节范围根据输入信号和声道电平设定而不同。
0
您还可以通过在主机上打开转动 MASTER VOLUME 旋钮调整主音量。
0
暂时关闭声音 （静音）
按 MUTE :键。
1
0
MUTE 指示灯在显示屏上亮起。
0
电视机屏幕上显示:。
0
将声音降低到 “ 静音电平 ” 中所设定的电平值。 (v 第 151 页)
0
若要取消静音，可调节音量或再次按 MUTE :键。
播放 DVD 播放机/蓝光碟片播放机
下文对 DVD 播放机/蓝光碟片播放机的播放步骤进行说明。
为播放做准备。
1
开启电视机、低音炮和播放机的电源。
A
将电视机输入切换为本机的输入。
B
按 POWER X 键开启本机的电源。
2
按 DVD 或 Blu-ray 键将输入源切换为想要用于播放的
3
播放机。
播放 DVD 播放器或蓝光碟片播放器。
4
o
环绕播放 (v 第 111 页)
前面板 显示屏 后面板 遥控器 索引
67
Page 68
1/3
8 9
USB
uio p
ENTER
CH/PAGE
df
BACK
OPTION
目录
连接方法 播放 设置 提示 附录
播放 USB 存储设备
0
播放记录在 USB 存储设备上的音乐文件。
0
仅符合大容量储存级别标准的 USB 存储设备可以在本机上播放。
0
本机与“FAT16”或“FAT32”格式的 USB 存储设备兼容。
0
本机支持播放的音频格式类型和规格如下。
有关详情，请参阅“播放 USB 存储设备” (v
0
WMA
0
MP3
0
WAV
0
MPEG-4 AAC
0
FLAC
0
Apple Lossless
0
DSD
第 237 页)。
.
前面板 显示屏 后面板 遥控器 索引
68
Page 69
Nature 01
Nature 02
Nature 03
Nature 04
Various Artists
Various Artists
Various Artists
Various Artists
Nature 05
Various Artists
USB音乐 - Nature
Naure 01
播放
播放下一首
增加到队列的最后
播放并更换队列
取消
目录
连接方法 播放 设置 提示 附录
播放储存在 USB 存储设备上的文件
将以 FAT32 格式格式化的 USB 存储设备插入 USB 端
1
口。
使用 USB 键将输入源切换为 “ USB ” 。
2
选择本机的名称。
3
前面板 显示屏 后面板 遥控器 索引
69
浏览 USB 存储设备上的音乐，然后选择需要播放的内
4
容。
当您选择需要播放的内容时，系统会询问您希望如何将音乐进行
0
排队。
播放：
在当前正在播放的曲目后将项目插入队
列，然后立即播放所选项。
播放并更换队列： 清空队列，然后立即播放所选项。
播放下一首：
在当前歌曲后，将项目插入队列，然后
在当前歌曲结束后播放该项。
增加到队列的最后： 将项目添加到队列的末尾。
.
Page 70
Nature 01 - Various Artists
播放中
-2:212:45
Nature
目录 连接方法 播放 设置 提示 附录
使用 ui 键选择 “ 播放 ” 或 “ 播放并更换队列 ” ，
5
然后按 ENTER 键。
播放开始。
.
操作键
1/3
8 9
CH/PAGE d f
当一个 MP3 音乐文件包含专辑封面数据并在播放该文件时，可以显示专辑
0
播放/暂停
跳至上一个音轨/跳至下一个音轨
切换至列表显示中的上一页/下一页
功能
封面信息。
注
请注意，当组合使用本机和 USB 存储设备时，对于 USB 存储设备上的数据
0
所产生的任何问题，Denon 将不承担任何责任。
前面板 显示屏 后面板 遥控器 索引
70
Page 71
目录 连接方法 播放 设置 提示 附录
o
通过选项菜单可访问的操作
0
“调节各声道的音量以与输入源相符（声道电平调节）” (v 第
107 页)
0
“调节音调（音调）” (v 第 108 页)
0
“音频播放过程中播放所需视频（视频选择）” (v 第 109 页)
0
“在所有区域中播放相同的音乐（所有区域立体声）” (v 第
110 页)
前面板 显示屏 后面板 遥控器 索引
71
Page 72
1/3
8 9
OPTION
Bluetooth
BACK
POWER
X
目录 连接方法 播放 设置 提示 附录
在蓝牙设备上收听音乐
可通过配对并连接本机和蓝牙设备（例如智能手机和数字音乐播放
机），在本机上欣赏蓝牙设备上存储的音乐文件。
最远通信距离约 30 米。
注
要播放蓝牙设备上的音乐，蓝牙设备需要支持 A2DP 协议。
0
.
前面板 显示屏 后面板 遥控器 索引
72
Page 73
目录 连接方法 播放 设置 提示 附录
从蓝牙设备播放音乐
要在本机上欣赏蓝牙设备上的音乐，蓝牙设备首先必须与本机配
对。
一旦蓝牙设备进行配对后，则无需重新配对。
按 POWER X 键开启本机的电源。
1
按 Bluetooth 键。
2
第一次使用时，本机将自动进入配对模式，且本机屏幕上显
示 “ Pairing... ” 。
启用移动设备上的蓝牙设置。
3
当蓝牙设备屏幕上显示的设备列表中显示有本机名称
4
时，选择本机。
当本机显示屏上显示 “ Pairing ” 时，连接到蓝牙设备。
连接蓝牙设备并使蓝牙设备靠近本机（约 1 米）。
使用蓝牙设备上的任何应用程序播放音乐。
5
0
也可使用本机遥控器操作蓝牙设备。
0
下一次在遥控器上按蓝牙键时，本机自动连接至上次连接
的蓝牙设备。
操作键 功能
1/3
8 9
在播放过程中按本机上的 STATUS 键，以在曲目标题、艺术家名称和专
0
辑标题等之间切换显示。
播放/暂停
跳至上一个音轨/跳至下一个音轨
前面板 显示屏 后面板 遥控器 索引
73
Page 74
目录
连接方法 播放 设置 提示 附录
与其他蓝牙设备配对
将本机与蓝牙设备配对。
启用移动设备上的蓝牙设置。
1
长按遥控器上的蓝牙键至少 3 秒。
2
本机将进入配对模式。
当蓝牙设备屏幕上显示的设备列表中显示有本机名称
3
时，选择本机。
本机最多可与 8 个蓝牙设备配对。配对第 9 个蓝牙设备时，将注册该设
0
备，以替代最早注册的设备。
0
当显示蓝牙播放屏幕时按 OPTION 键并从显示的选项菜单中选择 “ 配
对模式 ” 也可以进入配对模式。
注
要使用本机遥控器操作蓝牙设备，蓝牙设备需要支持 AVRCP 协议。
0
本机遥控器并不保证适用于所有蓝牙设备。
0
根据蓝牙设备类型，本机输入的音频与蓝牙设备设置的音量耦合。
0
o
通过选项菜单可访问的操作
0
“与其他蓝牙设备配对” (v 第 74 页)
0
“调节各声道的音量以与输入源相符（声道电平调节）” (v 第
107 页)
0
“调节音调（音调）” (v
0
“音频播放过程中播放所需视频（视频选择）” (v 第 109 页)
0
“在所有区域中播放相同的音乐（所有区域立体声）” (v
110 页)
第 108 页)
第
前面板 显示屏 后面板 遥控器 索引
74
Page 75
目录
连接方法 播放 设置 提示 附录
从蓝牙设备重新连接至本机
匹配完成后，无需在本机上进行任何操作即可连接蓝牙设备。
切换用于播放的蓝牙设备时，也需要进行此操作。
如果当前已连接了一个蓝牙设备，请禁用该设备的蓝牙
1
设置，断开其连接。
启用要连接蓝牙设备的蓝牙设置。
2
从蓝牙设备的蓝牙设备列表中选择本机。
3
使用蓝牙设备上的任何应用程序播放音乐。
4
0
如果在本机电源开启时连接了蓝牙设备，屏幕将自动切换到 “ Bluetooth ”
播放屏幕。
0
当本机的 “ 网络控制 ” 设置设定为 “ 始终开启 ” 且蓝牙设备在待机
状态下与本机相连时，将自动开启本机电源。 (v 第 194 页)
前面板 显示屏 后面板 遥控器 索引
75
Page 76
TUNER
uio p
ENTER
CH/PAGE
df
BACK
TUNE +, –
OPTION
目录 连接方法 播放 设置 提示 附录
收听 FM/AM 广播
可使用本机内置调谐器收听 FM 广播和 AM 广播。
确保 FM 天线和 AM 环形天线首先连接到本机。
.
前面板 显示屏 后面板 遥控器 索引
76
Page 77
OPTION
OPTION
AUTO
AUTO
Tuner
CH 1
FM 87.50MHz
调谐 预设 其他
01 FM 87.50MHz
G主机的显示屏H
目录 连接方法 播放 设置 提示 附录
收听 FM/AM 广播
使用 o p 键选择 “ FM ” 或 “ AM ” ，然后按 ENTER
5
键。
连接天线。（“连接 FM/AM 天线” (v 第 60 页)）
1
按 TUNER 键将输入源切换为 “ Tuner ” 。
2
G 电视屏幕 H
FM： 收听 FM 广播时。
AM： 收听 AM 广播时。
按 TUNE +或 TUNE –键选择想收听的电台。
6
执行扫描，直到找到一个可用的电台。找到一个电台后，它
会自动停止扫描并调谐。
0
接收 FM 广播的模式包含可自动搜索可用广播电台的 “ 自动 ” 模式，
以及允许您使用按键更改频率进行调谐的 “ 手动 ” 模式。默认设置为
“ 自动 ” 。您还可以使用 “ 直接调谐 ” 通过直接输入频率来调谐。
在 “ 自动 ” 模式下，如果接收质量不佳，则无法收听无线电台。
在这种情况下，可使用 “ 手动 ” 或 “ 直接调谐 ” 模式调谐。
操作键 功能
TUNE +, – 选择广播电台（向上/向下）
CH/PAGE d f
u i
o p
按 OPTION 键。
3
.
.
显示选项菜单屏幕。
使用 ui 键选择 “ FM/AM ” ，然后按 ENTER 键。
4
这将显示接收频段输入屏幕。
前面板 显示屏 后面板 遥控器 索引
77
选择预设广播电台
选择广播电台（向上/向下）
选择预设广播电台
Page 78
目录
o
通过选项菜单可访问的操作
0
“通过输入频率来进行调谐（直接调谐）” (v 第 78 页)
0
“更改调谐模式（调谐模式）” (v 第 79 页)
0
“自动调谐到电台并进行预设（自动预设）” (v 第 79 页)
0
“预设当前广播电台（预设记忆）” (v 第 80 页)
0
“指定预设广播电台的名称（预设名称）” (v 第 81 页)
0
“跳过预设的广播电台（跳过预设）” (v
0
“调节各声道的音量以与输入源相符（声道电平调节）” (v 第
107 页)
0
“调节音调（音调）” (v 第 108 页)
0
“音频播放过程中播放所需视频（视频选择）” (v
0
“在所有区域中播放相同的音乐（所有区域立体声）” (v 第
110 页)
连接方法 播放 设置 提示 附录
第 82 页)
第 109 页)
通过输入频率来进行调谐（直接调谐）
可直接输入接收频率以调入该频率。
输入源为 “ Tuner ” 时，按 OPTION 键。
1
显示选项菜单屏幕。
使用 ui 键选择 “ 直接调谐 ” ，然后按 ENTER 键。
2
显示用于让您输入频率的屏幕。
使用 ui 键选择号码，然后按 p 键。
3
0
如果按 o 键，则将删除刚输入的内容。
重复步骤 3，并输入您要收听的电台的频率。
4
设定完成后，按 ENTER 键。
5
预设频率即被调入。
前面板 显示屏 后面板 遥控器 索引
78
Page 79
目录 连接方法 播放 设置 提示 附录
更改调谐模式（调谐模式）
您可以更改模式以调谐 FM 和 AM 广播。 如果您无法使用 “ 自
动 ” 模式自动调谐，则将模式更改为 “ 手动 ” 并手动调谐。
输入源为 “ Tuner ” 时，按 OPTION 键。
1
显示选项菜单屏幕。
使用 ui 键选择 “ 调谐模式 ” ，然后按 ENTER 键。
2
使用 o p 键选择调谐模式，然后按 ENTER 键。
3
自动： 自动搜索并调谐至可收听电台。
手动：
每次按下该键，可手动将频率更改一个
阶级。
自动调谐到电台并进行预设（自动预设）
可自动预设最多 56 个电台。
输入源为 “ Tuner ” 时，按 OPTION 键。
1
显示选项菜单屏幕。
使用 ui 键选择 “ 自动预设 ” ，然后按 ENTER 键。
2
按 ENTER 键。
3
本机开始自动调谐到电台并预设它们。
0
当预设完成后，完成 “ 完成 ” 显示约 5 秒钟，然后选项
菜单屏幕会关闭。
预设记忆将被覆盖。
0
前面板 显示屏 后面板 遥控器 索引
79
Page 80
目录 连接方法 播放 设置 提示 附录
预设当前广播电台（预设记忆）
可以预设喜爱的电台，以便随时收听。
最多可以预设 56 个电台。
调入想要预设的电台。（“收听 FM/AM 广播” (v 第 77
1
页)）
按 OPTION 键。
2
显示选项菜单屏幕。
使用 ui 键选择 “ 预设记忆 ” ，然后按 ENTER 键。
3
显示已预设的频道的列表。
使用 ui 键选择所需的预设频道，然后按 ENTER 键。
4
当前广播电台将被预设。
0
若要预设其它电台，请重复步骤 1～4。
声道 默认设定
1～8
9～16
17～24
25～32
33～40
41～48
49～56
87.50 / 89.10 / 98.10 / 108.00 / 90.10 / 90.10 / 90.10 / 90.10
MHz
90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10
MHz
90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10
MHz
90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10
MHz
90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10
MHz
90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10
MHz
90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10 / 90.10
MHz
收听预设电台
使用 CH/PAGE df 键选择所需的预设频道。
1
还可通过按主机上的 TUNER PRESET CH +或 TUNER PRESET CH –键
0
选择预设广播电台。
前面板 显示屏 后面板 遥控器 索引
80
Page 81
目录 连接方法 播放 设置 提示 附录
指定预设广播电台的名称（预设名称）
您可以设定预设广播电台的名称或更改它。
最多可以输入 8 个字符。
输入源为 “ Tuner ” 时，按 OPTION 键。
1
显示选项菜单屏幕。
使用 ui 键选择 “ 预设名称 ” ，然后按 ENTER 键。
2
显示 “ 预设名称 ” 屏幕。
使用 o p 键选择您要命名的广播电台组。
3
使用 ui 键选择您要命名的广播电台，然后按 ENTER
4
键。
使用 ui 键选择一个名称标签，然后按 ENTER 键。
5
显示用于让您编辑预设名称的屏幕。
0
如果您选择 “ 出厂值 ” ，则本机将返回到显示频率。
输入字符，然后按 “ OK ” 。
6
按 OPTION 键返回到前一屏幕。
7
前面板 显示屏 后面板 遥控器 索引
81
Page 82
目录 连接方法 播放 设置 提示 附录
跳过预设的广播电台（跳过预设）
执行自动预设记忆以在记忆中保存所有可接收的广播电台。跳过不
必要的记忆，从而便于选择广播电台。
输入源为 “ Tuner ” 时，按 OPTION 键。
1
显示选项菜单屏幕。
使用 ui 键选择 “ 跳过预设 ” ，然后按 ENTER 键。
2
显示 “ 跳过预设 ” 屏幕。
按组设置要跳过的电台
n
3
使用 o p 键选择您要跳过的广播电台组。
A
按 u 键选择“设置跳过 z-z”，然后按 ENTER 键。
B
跳过选定组“z-z”中包括的所有广播电台。
（z 为选定组编号。）
按电台设置要跳过的电台
n
使用 o p 键选择您要跳过的广播电台组。
A
使用 ui 键选择您要跳过的广播电台。
B
C
使用 o p 键选择 “ 跳过 ” 。
不显示您选择的电台。
按 OPTION 键返回到前一屏幕。
4
前面板 显示屏 后面板 遥控器 索引
82
Page 83
目录 连接方法 播放 设置 提示 附录
取消跳过预设
显示 “ 跳过预设 ” 屏幕时，使用 o p 键选择一个包
1
含一个广播电台的组以取消跳过。
使用 ui 键选择一个广播电台以取消跳过。
2
使用 o p 键选择 “ 开 ” 。
3
跳过将被取消。
注
0
不能对广播电台组取消 “ 跳过预设 ” 。
前面板 显示屏 后面板 遥控器 索引
83
Page 84
uio p
ENTER
CH/PAGE
df
BACK
OPTION
INTERNET
RADIO
(HEOS Music)
8 9
1/3
目录 连接方法 播放 设置 提示 附录
收听网络电台
0
网络收音机指分布在互联网上的无线电广播。可接收世界各地的
网络电台。
0
本机上的网络电台列表是 TuneIn Radio 服务提供的数据库服务。
0
本机支持播放的音频格式类型和规格如下。
有关详情，请参阅“播放网络收音机” (v 第 240 页)。
0
WMA
0
MP3
0
MPEG-4 AAC
.
前面板 显示屏 后面板 遥控器 索引
84
Page 85
目录
连接方法 播放 设置 提示 附录
收听网络电台
按 INTERNET RADIO 键。
1
0
您也可以按 R（HEOS Music）。使用 ui 键选择 “TuneIn
因特网收音机”，然后按 ENTER 键。
选择想要播放的电台。
2
操作键 功能
z
1/3
8 9
CH/PAGE d f
z
z 播放播客时启用。
播放/暂停
跳至上一个音轨/跳至下一个音轨
切换至列表显示中的上一页/下一页
每次按下主机的 STATUS 键，显示就会在曲目标题和广播电台名称等之
0
间切换。
注
可能暂停电台数据库服务，恕不另行通知。
0
o
通过选项菜单可访问的操作
0
“添加到 HEOS 最爱收藏” (v
0
“调节各声道的音量以与输入源相符（声道电平调节）” (v 第
第 105 页)
107 页)
0
“调节音调（音调）” (v
0
“音频播放过程中播放所需视频（视频选择）” (v 第 109 页)
0
“在所有区域中播放相同的音乐（所有区域立体声）” (v
第 108 页)
110 页)
第
前面板 显示屏 后面板 遥控器 索引
85
Page 86
uio p
8 9
ENTER
OPTION
CH/PAGE
df
1/3
BACK
(HEOS Music)
目录 连接方法 播放 设置 提示 附录
播放存储在计算机或 NAS 中的文件
0
本机可以从 DLNA 兼容服务器（包括网络上的 PC 和 NAS 设备）
播放音乐文件和播放列表（m3u、wpl）。
0
支持的文件格式：
详情请参阅“播放保存在计算机或 NAS 中的文件” (v 第 239
页)。
0
WMA
0
MP3
0
WAV
0
MPEG-4 AAC
0
FLAC
0
Apple Lossless
0
DSD
.
前面板 显示屏 后面板 遥控器 索引
86
Page 87
音乐
USB音乐
音乐服务器
HEOS最爱收藏
TuneIn因特网收音机
Live 01
Live 02
Live 03
Live 04
Various Artists
Various Artists
Various Artists
Various Artists
Live 05
Various Artists
音乐服务器 - Live
Live 01
播放
播放下一首
增加到队列的最后
播放并更换队列
取消
目录
连接方法 播放 设置 提示 附录
播放存储在计算机或 NAS 中的文件
使用此步骤可播放存储在本地网络 DLNA 文件服务器上的音乐文件
或播放列表。
按 R（HEOS Music）键。
1
使用 ui 键选择“音乐服务器”，然后按 ENTER 键。
2
.
选择联网 PC 或 NAS (Network Attached Storage)服
3
务器的名称。
前面板 显示屏 后面板 遥控器 索引
87
浏览 PC/NAS 上的音乐，然后选择需要播放的内容。
4
当您选择需要播放的内容时，系统会询问您希望如何将音乐进行
0
排队。
播放：
在当前正在播放的曲目后将项目插入队
列，然后立即播放所选项。
播放并更换队列： 清空队列，然后立即播放所选项。
播放下一首：
在当前歌曲后，将项目插入队列，然后
在当前歌曲结束后播放该项。
增加到队列的最后： 将项目添加到队列的末尾。
.
Page 88
Live 01 - Various Artists
播放中
-2:212:45
Live
目录
连接方法 播放 设置 提示 附录
5
操作键
1/3
8 9
CH/PAGE d f
使用 ui 键选择 “ 播放 ” 或 “ 播放并更换队列 ” ，
然后按 ENTER 键。
播放开始。
.
功能
播放 / 暂停
跳转至上一曲目/跳转至下一曲目
切换至列表显示中的上一页/下一页
每次按主机上的 STATUS 键，显示就会在曲目标题、艺术家名称和专辑
0
标题之间切换。
当 WMA (Windows Media Audio)、MP3 或 MPEG-4 AAC 文件包含了专
0
辑封面数据时，在播放音乐文件时可以显示专辑封面信息。
如果您使用的是 Windows Media Player 版本 11 或更高版本，则可以显
0
示 WMA 文件的艺术专辑。
注
通过无线 LAN 连接的计算机或 NAS 播放音乐文件时，视其无线 LAN 环
0
境而定，音频可能会中断。在这种情况下，使用有线 LAN 进行连接。
曲目/文件显示顺序因服务器的规格而异。如果因服务器规格而导致曲目/
0
文件不按字母顺序显示，则可能无法正确地按首字母进行搜索。
前面板 显示屏 后面板 遥控器 索引
88
Page 89
目录 连接方法 播放 设置 提示 附录
o
通过选项菜单可访问的操作
0
“调节各声道的音量以与输入源相符（声道电平调节）” (v 第
107 页)
0
“调节音调（音调）” (v 第 108 页)
0
“音频播放过程中播放所需视频（视频选择）” (v 第 109 页)
0
“在所有区域中播放相同的音乐（所有区域立体声）” (v 第
110 页)
前面板 显示屏 后面板 遥控器 索引
89
Page 90
目录 连接方法 播放 设置 提示 附录
获取 HEOS App
您可以使用 HEOS App 中的许多在线音乐流媒体服务。根据您所处的地理位置，可提供几种选择。
有关详情，请访问
http://www.denon.com.cn
.
前面板 显示屏 后面板 遥控器 索引
90
Page 91
目录 连接方法 播放 设置 提示 附录
o
HEOS 账户
变更 HEOS 账户
HEOS 账户可以在本机菜单中的 “ HEOS 账户 ” (v 第 196
页)中进行注册，或点击 HEOS App 中的 “ 音乐 ” 选项卡 - “ 设
置 ” 图标 a。
o
HEOS 账户是什么？
HEOS 账户是使用一个用户名和密码管理所有 HEOS 音乐服务
的主账户或“钥匙串”。
o
为什么我需要 HEOS 账户？
使用 HEOS 账户，您只需输入一次您的音乐服务登录名和密码。
可使您轻松快速地在不同设备上使用多个控制器应用程序。
即使您在朋友家中聆听他们的 HEOS 系统上的音乐，您只需在
任何设备上登录您的 HEOS 账户即可访问所有您的相关音乐服
务、播放历史记录和自定义播放列表。
o
注册 HEOS 账户
首次尝试从 HEOS App 的主 “ 音乐 ” 菜单访问任何音乐服务
时，将指导您注册 HEOS 账户。
点击 “ 音乐 ” 选项卡。
1
选择屏幕左上角的设置图标 a。
2
选择 “ HEOS 账户 ” 。
3
变更您的位置、变更密码、删除账户或退出账户。
4
前面板 显示屏 后面板 遥控器 索引
91
Page 92
房间
将一个房间拖动到另一个房间进行组合
房间
播放中音乐
Song Name 3
AVR-X1500H
Song Name 1
Dining L + Dining R
Song Name 2
Kitchen
目录
连接方法 播放 设置 提示 附录
从流媒体音乐服务播放
音乐服务是一家在线音乐公司，通过免费和/或付费订阅可提供对庞
大音乐收藏的访问。根据您所处的地理位置，可提供几种选择。
有关详情，请访问 http://www.denon.com.cn
o
选择房间/设备
点击 “ 房间 ” 选项卡，如果存在多个 HEOS 设备，
1
请选择 “ AVR-X1500H ” 。
0
点击右上角的铅笔图标 e 切换编辑模式。您可以变更显示的名称。
.
前面板 显示屏 后面板 遥控器 索引
92
Page 93
Now Playing
音乐
房间
音乐
输入
历史
此iPhone
USB音乐
音乐服务器
播放列表
最喜爱收藏
目录
o
选择音乐源中的音乐曲目或电台
点击 “ 音乐 ” 选项卡，然后选择音乐源。
1
显示的所有音乐服务在您的位置可能不可用。
0
连接方法 播放 设置 提示 附录
.
前面板 显示屏 后面板 遥控器 索引
93
Page 94
音乐
房间 播放中
专辑
Album
播放
取消
播放并更换队列
播放下一首
增加到队列的最后
Track 01
房间
10 Tracks,60 Mins.,2014
Artist
音乐房间 播放中
Track 01
Album
0:50
-
2:51
Artist
播放中
目录
浏览需要播放的音乐。
2
连接方法 播放 设置 提示 附录
选择音乐曲目或广播电台后，应用程序将自动切换到 “ 播放
中 ” 屏幕。
当您选择需要播放的音乐曲目时，系统会询问您希望如何将音乐
0
进行排队。
播放：
播放并更换队列： 清空队列，然后立即播放所选项。
播放下一首：
增加到队列的最后： 将项目添加到队列的末尾。
选择广播电台时，会显示以下项目。
0
播放： 立即播放所选项目。
添加到 HEOS 收藏夹： 添加到 HEOS 收藏夹。
前面板 显示屏 后面板 遥控器 索引
在当前正在播放的曲目后将项目插入队
列，然后立即播放所选项。
在当前歌曲后，将项目插入队列，然后
在当前歌曲结束后播放该项。
.
94
Page 95
2
1
3
播放中音乐房间
Song Name 1
Dining
Kitchen
将一个房间拖动到另一个房间进行组合
房间
播放中音乐房间
Song Name 3
Song Name 3
Song Name 2
Song Name 2
Song Name 1
Bedroom
Bedroom
Dining
Living
Kitchen
将一个房间拖动到另一个房间进行组合
房间
Living
从该组合中分离出一个房间
Living+Kitchen
目录
连接方法 播放 设置 提示 附录
在多个房间聆听相同的音乐
HEOS 系统是真正的多房间音频系统，可以自动同步多个 HEOS 设
备之间的音频播放，使来自不同房间的音频完全同步，始终悦耳动
听！ 您可以轻松地将多达 32 个 HEOS 设备添加到您的 HEOS 系
统。可以将多达 16 个单独的 HEOS 设备加入或组合成一组 HEOS
设备，如同是单个的 HEOS 设备在工作。
o
对房间分组
将手指长按在没有播放音乐的房间。
1
将其拖入正在播放音乐的房间（由红色图显示），然后
2
抬起手指。
两个房间将被组合到单一的设备组，两个房间将完全同
3
步播放相同的音乐。
当您选择本 AV 接收机的外部输入进行分组播放时，请确保所选音频设备
0
通过模拟音频输入连接到 AV 接收机。HEOS 分组播放不支持 HDMI 和
光纤连接。
.
前面板 显示屏 后面板 遥控器 索引
95
Page 96
2
1
Song Name 3
Song Name 2
Song Name 1
Bedroom
Dining
Living
Kitchen
将一个房间拖动到另一个房间进行组合
房间
Song Name 4
Song Name 3
Song Name 2
Song Name 1
Bedroom
Dining
Living
Kitchen
将一个房间拖动到另一个房间进行组合
房间
Living
播放中音乐房间播放中音乐房间
目录
o
对房间取消分组
将手指长按在您需要从组中移除的房间。
1
将其从组中拖出，然后抬起手指。
2
连接方法 播放 设置 提示 附录
注
您不能移除分组之前开始播放音乐的第一个房间。
0
.
前面板 显示屏 后面板 遥控器 索引
96
Page 97
1
2
3
Song Name 1
Bedroom
Dining
Kitchen
将一个房间拖动到另一个房间进行组合
房间
Song Name 4
Song Name 3
Song Name 2
Song Name 1
Bedroom
Dining
Living
Kitchen
将一个房间拖动到另一个房间进行组合
房间
Living
播放中音乐房间 播放中音乐房间
从该组合中分离出一个房间
Dining+Living+...
目录
o
对所有房间分组（派对模式）
连接方法 播放 设置 提示 附录
使用“捏”手势可以轻松地将 16 个房间组合成派对模式。
将两根手指放在房间列表的屏幕上。
1
快速将两根手指捏在一起，然后放开。
2
所有的房间将被组合在一起，然后开始完全同步播放相
3
同的音乐。
.
前面板 显示屏 后面板 遥控器 索引
97
Page 98
1
2
3
Song Name 1
Bedroom
Dining
Dining
Kitchen
将一个房间拖动到另一个房间进行组合
房间
Song Name 4
Song Name 3
Song Name 2
Song Name 1
Bedroom
Dining
Living
Kitchen
将一个房间拖动到另一个房间进行组合
房间
Living
播放中音乐房间
播放中音乐房间
从该组合中分离出一个房间
目录
o
对所有房间取消分组
连接方法 播放 设置 提示 附录
使用“展开”手势可以轻松取消对所有房间的分组，并退出派
对模式。
将两根手指闭合放在房间列表的屏幕上。
1
快速将两根手指分开，然后放开。
2
所有的房间将被取消分组。
3
.
前面板 显示屏 后面板 遥控器 索引
98
Page 99
嬢䬘㚻
嵰䒲◩
㚭㚻
目录 连接方法 播放 设置 提示 附录
AirPlay 功能
可在本机上通过网络播放存储在 iPhone、iPod touch、iPad 或
iTunes 中的音乐文件。
0
当 AirPlay 播放开始时，输入源将切换至 “ HEOS Music ” 。
您可以通过选择其他输入源停止 AirPlay 播放。
0
要同时查看歌曲和艺术家姓名，按主机上的 STATUS 键。
0
有关如何使用 iTunes 的信息，另请参见 iTunes 的帮助文件。
0
屏幕可能会有差异，视 OS 和软件版本而定。
0
本设备支持 AirPlay 2。
同步多个 AirPlay 2 兼容设备/扬声器进行同步播放。
本机支持 AirPlay 2，并需要 iOS 11.4 或更高版本。
0
前面板 显示屏 后面板 遥控器 索引
.
99
Page 100
AirPlay
AirPlay
rop:
ryone
ryone
【示例】 iOS 10 【示例】 iOS 9
【示例】 iTunes
目录
连接方法 播放 设置 提示 附录
从 iPhone、iPod touch 或 iPad 播放歌
曲
如果把“iPhone/iPod touch/iPad”升级到 iOS 4.2.1 或更高版本，可
以直接将“iPhone/iPod touch/iPad”存储的音乐流入本机。
将 iPhone、iPod touch 或 iPad Wi-Fi 设置连接到与本
1
机所属的同一网络。
0
有关详情，请参阅您设备的手册。
在 iPhone、iPod touch 或 iPad 上播放歌曲。
2
AirPlay 图标显示在 iPhone, iPod touch 或 iPad 屏幕上。
点击 AirPlay 图标。
3
.
选择要使用的扬声器（设备）。
4
从 iTunes 播放歌曲
在与本机连接到同一网络的 Mac 或 Windows 计算机上
1
安装 iTunes 10 或更高版本。
接通本机电源。
2
对于本机，把 “ 网络控制 ” 设置为 “ 始终开启 ” 。 (v
第 194 页)
注
0
当 “ 网络控制 ” 设置为 “ 始终开启 ” 时，设备消耗的待机功
率较大。
启动 iTunes 并点击 AirPlay 图标以选择主机。
3
.
在 iTunes 中选择一首歌曲并点击播放。
4
音乐将流入本机。
前面板 显示屏 后面板 遥控器 索引
100
Loading...
