Denon AVR-X1200W User Manual [es]

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

AVR-X1200W

RECEPTOR AV EN RED INTEGRADO

Manual del usuario

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Contenido

Accesorios

Inserción de las pilas Alcance del mando a distancia

Funciones

Sonido de gran calidad Alto rendimiento Funcionamiento sencillo

Nombres y funciones de las piezas

Panel delantero Pantalla Panel trasero Mando a distancia

Conexiones

Conexión de altavoces

Instalación de los altavoces Conexión de los altavoces Configuración de altavoces y de “Asignar amplif.”

Conexión de una TV

Conexión 1: TV equipado con un conector HDMI y compatible con la función ARC (Audio Return Channel)

Conexión 2 : TV equipado con un conector HDMI y compatible con la función ARC (Audio Return Channel)

Conexión 3: TV sin conector HDMI

Conexión de un dispositivo de reproducción

Conexión de un descodificador (Sintonizador por satélite/TV por cable)

Conexión de un reproductor de DVD o de Blu-ray Disc

Conexión de una cámara de vídeo o consola de juegos

Conexión de un iPod o dispositivo de memoria USB al puerto USB

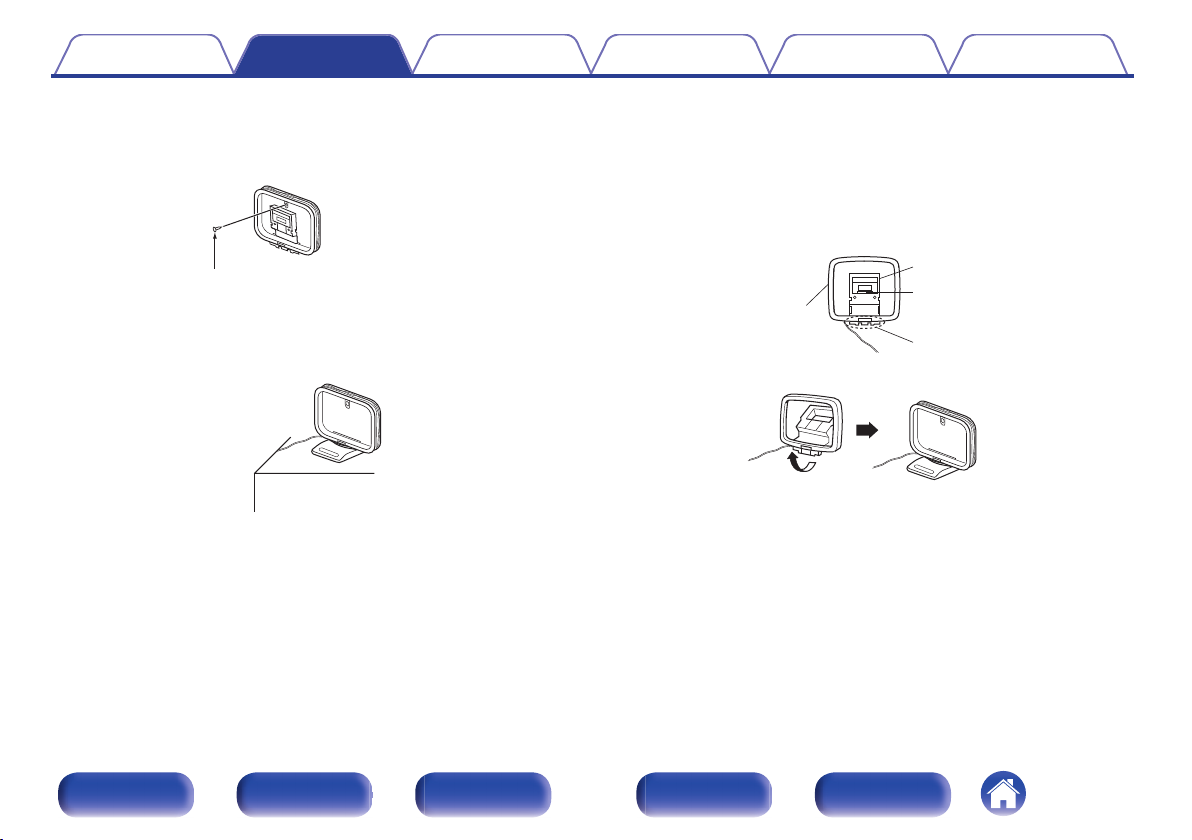

Conexión de una antena FM/AM

Conexión en una red doméstica (LAN)

13 16 18 21

LAN con cable LAN inalámbrica

Conexión de un dispositivo de control externo

Conectores REMOTE CONTROL

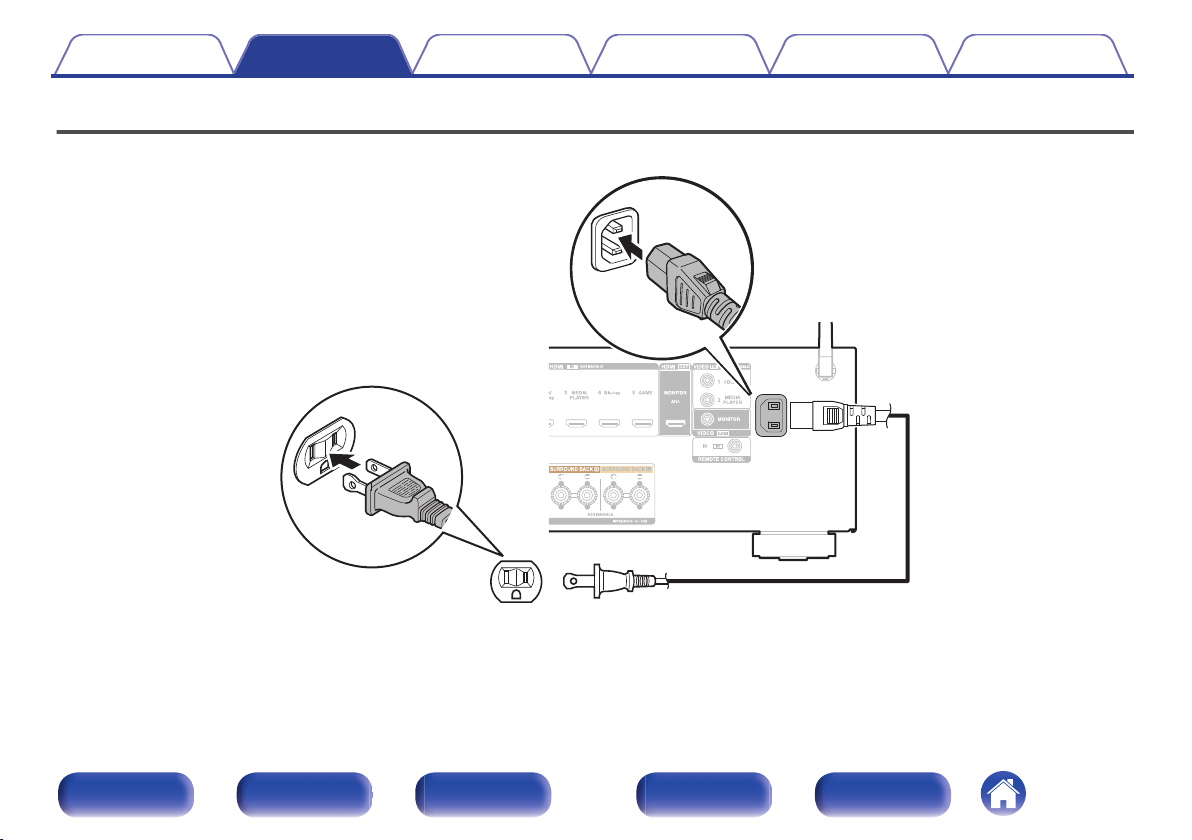

Conexión del cable de alimentación

Reproducción

Funcionamiento básico

25 32 36

49 50

Encendido Selección de la fuente de entrada Ajuste del volumen Interrupción temporal de la salida de sonido (Silencio) Reproducción reproductor de DVD/Blu-ray Disc

52 53 54

55 57 59

59 60

64 64 65 65 65

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Reproducción desde un iPod

Audición de música en un iPod Configuración del Modo naveg.iPod Repetición de la reproducción Reproducción aleatoria

Reproducción desde un dispositivo de memoria USB

Reproducción de archivos almacenados en dispositivos de memoria USB

Audición de música desde un dispositivo Bluetooth

Reproducción de música desde un dispositivo Bluetooth Emparejamiento con otros dispositivos Bluetooth Reconexión de un dispositivo Bluetooth a esta unidad

Audición de emisiones de FM/AM

Audición de emisiones de FM/AM Sintonización mediante la introducción de la frecuencia (Ajuste

directo) Cambio del modo de sintonización (Modo tune) Sintonización de emisoras y presintonización automática (Preset

Auto.) Presintonización de la emisora actual (Preset Memoria) Recepción de emisoras presintonizadas Cómo indicar el nombre de una emisora presintonizada (Nombre

Preset) Omisión de las emisoras presintonizadas (Saltar Preset) Cancelación de la omisión de presintonización

Recepción de radio Internet

67 68 70 70

75 77 78

81 82

82 83 83

84 85 86

Recepción de radio Internet Reproducción de la última emisora de radio por Internet recibida Utilización de vTuner para añadir emisoras de radio Internet a

favoritos

Reproducción de archivos almacenados en un PC y el NAS

Aplicación de la configuración para compartir medios Reproducción de archivos almacenados en un PC y el NAS

Cómo escuchar Pandora

Cómo escuchar Pandora Creación de una emisora nueva Reproducción de una emisora existente Reproducción aleatoria de emisoras de radio creadas Dar feedback y administrar emisoras Cerrar sesión

Reproducción de la radio por Internet de SiriusXM

Reproducción de la radio por Internet de SiriusXM Cerrar sesión

88 89

92 93

96 98 99

99 100 101

102

103 104

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Función de AirPlay

Reproducción de canciones de un iPhone, iPod touch o iPad Reproducir música de iTunes con esta unidad Selección de varios altavoces (dispositivos) Reproducción de contenidos de iTunes con el mando a distancia

de esta unidad

Función de Spotify Connect

Reproducir música de Spotify con esta unidad

Funciones útiles

Repetición de la reproducción Reproducción aleatoria Registro en favoritos Reproducción de contenido añadido al botón “Guardar a favor.” Supresión de contenido añadido a favoritos Búsqueda de contenido con palabras clave (Búsqueda texto) Reproducción de música y de una imagen favorita a la vez

(Presentación) Ajuste del intervalo de presentación Ajuste del volumen de cada canal para que coincida con la

fuente de entrada (Ajust niv.canal) Ajuste del tono (Tono) Visualización del vídeo deseado durante la reproducción de

audio (Selec.vídeo) Reproducción de la misma música en todas las zonas (Estéreo

zonas)

105

106 106 107

107

108

109

110 110 111 111 112 112

113 114

115 116

117

118

Selección de un modo de sonido

Selección de un modo de sonido Reproducción directa Reproducción directa pura Reproducción surround automática

Función de control de HDMI

Procedimiento de ajuste

Función de menú inteligente Función de temporizador de dormir

Uso del temporizador de desconexión

Función plus de selección rápida

Recuperar la configuración Cambio de los ajustes

Función de control web

Control de la unidad a través de la función de control web

Reproducción en ZONE2 (otra habitación)

Conexión de ZONE2 Reproducción en ZONE2

119

120 121 121 122

131

132 134

135

136

137 138

139

141

141 143

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Ajustes

Estructura de los menús

Uso de los menús

Introducción de caracteres

Uso del teclado en pantalla

Audio

Nivel de diálogo Nivel subwoofer Parám.surround Restorer Retardo audio Volumen Audyssey EQ manual

Vídeo

Config.HDMI Texto en pant. Formato TV

145

148

149

150

151

151 151 152 156 157 157 158 161

164

164 169 170

Entradas

Asig.entrada Renombrar fuente Ocultar fuentes Nivel Fuente Selecc.Entradas

Altavoces Config Audyssey

Procedimiento de configuración de los altavoces (Config Audyssey®) Mensajes de error Recuperación de la configuración de “Config Audyssey®”

Config.Manual

Asignar amplif. Config.Altavoz Distancias Niveles Filtros Graves Altavoz frontal

171

171 173 173 173 174

175 175

177 184 185

186

186 187 192 193 194 195 196

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Red

Información Conexión Config. Wi-Fi Ajustes Control de red Designación Diagnóstico Modo Servio

General

Idioma ECO Config.ZONE2 Renombrar Zona Selec.ráp.nom. Display Frontal Firmware Información Datos de uso Bloquear config.

197

197 197 198 201 203 203 204 205

206

206 206 209 210 210 210 211 213 214 215

Consejos

Consejos Resolución de problemas

Restablecimiento de los ajustes de fábrica

Apéndice

Acerca de HDMI Reproducción desde un dispositivos de memoria USB Reproducción de un dispositivo Bluetooth Reproducción de un archivo almacenado en un PC o el NAS Reproducción de radio por Internet Función de memoria personal Memoria de última función Modos de sonido y canales de salida Modos de sonido y parámetros surround Tipos de señales de entrada y sus correspondientes modos de

sonido Explicación de términos Información sobre Marcas Registradas Especificaciones Índice alfabético Licencia

217 219

235

236 239 240 241 242 242 242 243 244

247 250 259 261 266 269

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Mando a distancia

(RC-1189)

Pilas R03/AAA

Cable de alimentación Antena interior de FM Antena AM de cuadro Micrófono de calibración de

sonido

(ACM1HB)

Soporte del micrófono de

calibración de sonido

Etiquetas de cablesGarantía

(solo para el modelo de

Norteamérica)

Nota sobre radioInstrucciones de seguridadGuía de inicio rápido

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Le damos las gracias por la adquisición de este producto Denon. Para garantizar un funcionamiento correcto, lea atentamente las instrucciones de este manual del usuario antes de utilizar el producto. Después de leerlas, asegúrese de guardar el manual para futura referencia.

Accesorios

Compruebe que el producto va acompañado de las piezas siguientes.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Pilas R03/AAA

Aprox. 23 ft/7 m

30° 30°

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Inserción de las pilas

Retire la tapa trasera en la dirección de la flecha y sáquela.

Introduzca dos pilas correctamente en el compartimiento de las pilas como se indica.

Coloque la tapa trasera en su lugar.

NOTA

Para evitar daños o derrames del fluido de la batería:

No utilice una nueva batería junto con una ya utilizada.

No utilice dos tipos diferentes de baterías.

Retire las baterías del mando a distancia si no lo va a utilizar por una largo periodo

de tiempo. Si hay fluido de batería, limpie cuidadosamente el fluido en el compartimiento de

las baterías e inserte unas nuevas.

Alcance del mando a distancia

Para utilizar el mando a distancia, apúntelo hacia el sensor de mando a distancia.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Contenido

Funciones

Conexiones Reproducción Ajustes Consejos Apéndice

Sonido de gran calidad

Con la tecnología de circuito discreto, el amplificador de

potencia ofrece la misma calidad en los 7 canales (120 W x 7 canales)

Para un realismo óptimo y un increíble rango dinámico, la sección del amplificador de potencia incluye dispositivos de alimentación discreta (no circuitos integrados). Al usar dispositivos de alimentación discreta de alta potencia y alta corriente, el amplificador puede hacer funcionar fácilmente altavoces de alta calidad.

Dolby Atmos (v

Esta unidad está equipada con un decodificador compatible con el formato de audio Dolby Atmos. La ubicación o movimiento del sonido se reproduce con precisión añadiendo los altavoces superiores, permitiéndole experimentar un campo de sonido envolvente increíblemente natural y realista.

DTS:X

Esta unidad está equipada con la tecnología de descodificador DTS:X. Con la tecnología DTS:X la experiencia de cine en casa alcanza nuevas cotas gracias a su tecnología de audio inmersiva basada en objetos que elimina los límites de los canales. La flexibilidad de los objetos permite escalar el sonido en mayor o menor medida y desplazarlo por la sala con una mayor precisión para ofrecer una experiencia auditiva inmersiva más intensa.

p. 250)

Alto rendimiento

Entrada/salida compatible de 4 K 60 Hz

Cuando se usa 4K Ultra HD (High Definition), se consigue una velocidad de entrada/salida de 60 fotogramas por segundo (60p) para las señales de vídeo. Cuando se conecta a una TV compatible con 4K Ultra HD y entrada de señal de vídeo de 60p, puede disfrutar la sensación de realismo posible sólo a través de imágenes de alta definición, incluso cuando ve vídeo de movimiento rápido. Esta unidad también es compatible con el procesamiento de imagen de vídeos de 4K 60p, 4:4:4 y 24 bits. Procesando el vídeo a la resolución original, esta unidad le permite disfrutar de una calidad de imagen de alta definición impecable.

HDCP 2.2

Esta unidad es compatible con el estándar de protección de los derechos de autor HDCP2.2

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

SalidaEntrada

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Las conexiones HDMI permiten la conexión a varios dispositivos

AV digitales (6 entradas, 1 salidas)

Esta unidad está equipada con 6 entradas HDMI y 1 salidas HDMI que permiten la conexión a varios dispositivos compatibles HDMI, como por ejemplo reproductores Blu-ray Disc, consolas de videojuegos y videocámaras de HD.

El dispositivo está equipado con una función AirPlay® además de funciones de red tales como radio por internet, etc. (v

Puede disfrutar de una gran variedad de contenidos y escuchar la radio por Internet, reproducir archivos de audio guardados en el PC y visualizar las fotos guardadas en el PC en un televisor.

Esta unidad también es compatible con Apple AirPlay, que permite transmitir una biblioteca de música desde un iPhone®, iPad®, iPod touch® o iTunes®.

Reproducción de archivos DSD y FLAC a través de USB y redes

Esta unidad es compatible con la reproducción de formatos de audio de alta resolución tales como archivos DSD (2,8 MHz) y FLAC 192 kHz. Proporciona una reproducción de gran calidad para archivos de alta resolución.

p. 105)

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

La conexión inalámbrica con dispositivos Bluetooth puede

llevarse a cabo fácilmente (v p. 74)

Puede disfrutar de la música a través de una simple conexión inalámbrica con su smartphone, tableta, PC, etc.

Compatible con la “Denon 2015 AVR Remote”z para realizar operaciones básicas de la unidad con un iPad, iPhone o dispositivos Android™ (Google, Amazon Kindle Fire)

“Denon 2015 AVR Remote” es una aplicación de software que permite realizar operaciones básicas con un iPad, iPhone, smartphone con Android o tablet con Android, como apagar y encender la unidad, controlar el volumen o cambiar la fuente.

Descargue la “Denon 2015 AVR Remote” apropiada para su iOS o dispositivos

Android. Esta unidad tiene que estar conectada a la misma red LAN o Wi-Fi (LAN inalámbrica) a la que está conectado el iPhone o iPod touch.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

GMAIN ZONEHGZONE2H

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Audio multisala (v p. 118)

Funcionamiento sencillo

“Asistente confg.” con instrucciones de fácil uso

En primer lugar, seleccione el idioma. Después, siga las instrucciones que aparecen en la pantalla de la televisión para configurar los altavoces, la red, etc.

Interfaz gráfica de usuario de fácil manejo

Esta unidad está equipada con una interfaz gráfica de usuario para un manejo mejorado.

Podrá seleccionar y reproducir las entradas respectivas en MAIN ZONE y ZONE2. Además, cuando use la función Todas zonas estéreo, podrá disfrutar de la música reproducida en MAIN ZONE en todas las zonas al mismo tiempo. Esta función es útil si desea que el BGM se propague por toda la casa.

Diseño ahorrador de energía

Esta unidad está equipada con una función “Modo ECO” que le permite disfrutar música y películas mientras reduce el consumo de energía durante el uso, y también una función de modo de espera automático que desactiva automáticamente la alimentación eléctrica cuando la unidad no se está usando. Esto ayuda a reducir el uso innecesario de energía.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

QUICK SELECT

MASTER VOLUME

SOURCE SELECT

ZONE2

ON/OFF

ZONE2

SOURCE

DIMMER STATUS

TUNER

PRESET CH

DVD/Blu-ray

ONLINE

MEDIA PLAYER

CBL/SAT

3214

PHONES

SETUP MICAUX - HDMI

5V/1A

trqw e y

Q4Q

Q2Q0oiQ1u

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Nombres y funciones de las piezas

Panel delantero

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

QUICK SELECT

MASTER VOLUME

SOURCE SELECT

ZONE2 ON/OFF

ZONE2 SOURCE

DIMMER STATUS

TUNER

PRESET CH

DVD/Blu-ray

ONLINE

MEDIA PLAYER

CBL/SAT

3214

PHONES

SETUP MICAUX - HDMI

5V/1A

uioQ0Q1

wer t y

Contenido

Botón de alimentación (X)

Conexiones Reproducción Ajustes Consejos Apéndice

Utilizado para activar/desactivar (modo de espera) la alimentación de la MAIN ZONE (habitación donde está ubicada esta unidad). (v

p. 64)

Indicador de alimentación

Se ilumina de las maneras siguientes en función del estado de la alimentación:

Blanco: Encendido

Desactivado: Modo de espera normal

Rojo:

Si “HDMI Control” está configurado en “Activado” (v Si “Paso fuente HDMI” está configurado en

“Activado” (v Si “Control de red” está configurado en “Siempre

activado” (v p. 203)

p. 166)

p. 165)

Control SOURCE SELECT

Permite seleccionar la fuente de entrada. (v

Sensor de mando a distancia

p. 64)

Recibe las señales del mando a distancia. (v p. 8)

Pantalla

Muestra información. (v

Control MASTER VOLUME

Permite ajustar el nivel de volumen. (v

Botones de canal preseleccionado del sintonizador

p. 16)

p. 65)

(TUNER PRESET CH +, –)

Permiten seleccionar estaciones de emisión presintonizadas.

p. 83)

Botón ZONE2 ON/OFF

Permite encender y apagar la alimentación de ZONE2 (otra habitación). (v

Botón ZONE2 SOURCE

p. 143)

Permite seleccionar la fuente de entrada de ZONE2. (v p. 143)

Botón DIMMER

Con cada pulsación de este botón se cambia el nivel de luminosidad de la pantalla. (v

Botón STATUS

p. 210)

Con cada pulsación de este botón se cambia la información de estado que se muestra en pantalla.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

QUICK SELECT

MASTER VOLUME

SOURCE SELECT

ZONE2 ON/OFF

ZONE2 SOURCE

DIMMER STATUS

TUNER

PRESET CH

DVD/Blu-ray

ONLINE

MEDIA PLAYER

CBL/SAT

3214

PHONES

SETUP MICAUX - HDMI

5V/1A

Q4Q5Q

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Conector AUX-HDMI

Se utiliza para conectar dispositivos compatibles con la salida HDMI como cámaras de vídeo y consolas de juegos. (v p. 54)

Puerto USB (T)

Se utiliza para conectar dispositivos de almacenamiento USB (como dispositivos de memoria USB) y el cable USB suministrado con iPod. (v

p. 55)

Conector SETUP MIC

Botones QUICK SELECT

Con una sola pulsación de estos botones, puede recuperar diversos ajustes que haya registrado en cada botón, como, por ejemplo, los ajustes de fuente de entrada, nivel de volumen y modo de sonido. (v p. 136)

Conector de auriculares (PHONES)

Sirve para conectar los auriculares. Cuando enchufe unos auriculares a este conector, se dejará de oír el audio a través de los altavoces conectados o de los conectores SUBWOOFER.

NOTA

Para evitar pérdida de audición, no suba el volumen excesivamente cuando

use los auriculares.

Se utiliza para conectar el micrófono de calibración de sonido suministrado. (v

p. 178)

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

iouytqwer

Q1Q

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Pantalla

Indicadores de señal de entrada

Se iluminan de acuerdo a la configuración del modo de entrada de audio de cada fuente de entrada. (v p. 174)

Indicador surround traseros

Se ilumina cuando se emiten señales de audio desde los altavoces surround traseros. (v p. 189)

Indicadores de descodificador

Se encienden cuando se introducen las señales Dolby o DTS o cuando se está ejecutando el descodificador Dolby o DTS.

Indicador Audyssey

Se ilumina al ajustar “MultEQ® XT”, “Dynamic EQ” o “Dynamic Volume”. (v

p. 158)

Indicadores de modo de recepción del sintonizador

Se iluminan según las condiciones de recepción cuando la fuente de entrada está ajustada a “Tuner”.

TUNED : Se ilumina cuando la emisión está sintonizada correctamente.

STEREO: Se ilumina cuando se reciben emisiones de FM estéreo. Indicador de temporizador de dormir

Se ilumina al seleccionar el temporizador de desconexión. (v p. 134)

Indicador circular

Se muestra cuando la fuente de entrada es “Online Music” o “iPod/ USB” cuando está reproduciendo música.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

2Q1

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Indicador de volumen

Indicador MUTE

Parpadea cuando el sonido se desactiva. (v

Sección de información

Aquí se muestran el nombre de la fuente de entrada, el modo de sonido, los valores de los ajustes y otros datos.

Indicadores de señal de entrada

El indicador correspondiente se ilumina en función de la señal de entrada. (v

Indicador ZONE2

Este indicador se ilumina cuando se enciende la ZONE2 (otra habitación). (v

p. 174)

p. 143)

p. 65)

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

wew r t y u iq

Contenido

Panel trasero

Conexiones Reproducción Ajustes Consejos Apéndice

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

qwewrt q

90°

320°

90°

Contenido

Antenas de varilla para Bluetooth/LAN inalámbrica

Conexiones Reproducción Ajustes Consejos Apéndice

Coloque esta antena verticalmente al conectarse a un red mediante LAN inalámbrica, o al conectarse a un dispositivo portátil mediante Bluetooth. (v p. 60)

El clip de la antena se puede extraer desde el panel trasero.

Gire el clip de la antena 90 grados hacia la izquierda.

Tire del clip de la antena hacia usted.

El clip de la antena es necesario al transportar esta unidad.

Manténgalo en un lugar seguro. Coloque el clip de la antena siguiendo los pasos en el orden inverso

para extraerlo.

Conectores PRE OUT

Se utiliza para conectar un subwoofer con amplificador integrado o un amplificador de potencia para ZONE2.

“Conexión del subwoofer” (v

“Conexión 2: Conexión mediante un amplificador

p. 33)

externo” (v p. 142)

Conectores de audio analógico (AUDIO)

Sirven para conectar dispositivos equipados con conectores de audio analógico. (v

Conectores de audio digital (DIGITAL AUDIO)

p. 52)

Sirven para conectar dispositivos equipados con conectores de audio digital.

“Conexión 2 : TV equipado con un conector HDMI y compatible con

la función ARC (Audio Return Channel)” (v “Conexión 3: TV sin conector HDMI” (v p. 50)

“Conexión de un descodificador (Sintonizador por satélite/TV por

cable)” (v

Conector NETWORK

p. 52)

p. 49)

Se utiliza para conectar a un cable LAN cuando conecte a una red LAN con cable. (v p. 59)

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

yui

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Conectores de vídeo (VIDEO)

Sirven para conectar dispositivos equipados con conectores de vídeo.

“Conexión 3: TV sin conector HDMI” (v p. 50)

“Conexión de un descodificador (Sintonizador por satélite/TV por

cable)” (v p. 52)

Entrada de CA (AC IN)

Sirve para conectar el cable de alimentación. (v

Terminales de antena FM/AM (ANTENNA)

Se utiliza para conectar antenas FM y antenas AM de cuadro.

p. 57)

Terminales de altavoces (SPEAKERS)

Conectores HDMI

Sirven para conectar dispositivos equipados con conectores HDMI.

“Conexión 1: TV equipado con un conector HDMI y compatible con

la función ARC (Audio Return Channel)” (v “Conexión 2 : TV equipado con un conector HDMI y compatible con

p. 48)

la función ARC (Audio Return Channel)” (v p. 49) “Conexión de un descodificador (Sintonizador por satélite/TV por

Sirven para conectar los altavoces. (v p. 32)

Conector REMOTE CONTROL

Sirven para conectar receptores/transmisores de infrarrojos para que esta unidad y los dispositivos externos funcionen en una habitación diferente. (v p. 61)

NOTA

No toque los pines internos de los conectores en el panel trasero. La descarga

electrostática puede ocasionar daños permanentes a la unidad.

cable)” (v p. 52) “Conexión de un reproductor de DVD o de Blu-ray

Disc” (v

p. 53)

p. 62)

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

ENT

ENTER

OUOUND

ND MOMODE

POWER

LUME

HAHANN

NNEL

MUTE

QUICK K SESELECT

AGE

VOVOLU

LUME

Blu-r-rayC

BL/SAT

GAME

VD/

Blu-ra

Blu-ray

AUX

MEDEDIA PLAY

PLAYER

TV A AUDIDIO

luluetoo

etooth

INTE

RNET

ADI

ADIO

TUNUNER

iPiPod/

od/USB

PUREMOVIE GAMEMUSIC

UNE

TUNE

1 2 3 4

ECO

ONLIN

ONLINE

MUSIC

ZONE 2

SOUOURCRCE

SLELEEP

INFNFO

OPTIOION

BACK

SET

SETUP

t y u

w e

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Mando a distancia

Botón ZONE2 ON/OFF (ZONE2 X)

Permite encender y apagar la alimentación de ZONE2 (otra habitación). (v

p. 143)

Botones ZONE2 VOLUME (df)

Esta opción permite ajustar el nivel de volumen ZONE2. (v

Botón ZONE2 SOURCE

Permite seleccionar la fuente de entrada de ZONE2. (v

Botones de selección de la fuente de entrada

Sirven para seleccionar la fuente de entrada. (v

Botones SOUND MODE

Permiten seleccionar el modo de sonido. (v

Botón de información (INFO)

p. 64)

p. 119)

Permite mostrar la información de estado de la pantalla de TV. (v

p. 214)

Botones del cursor (uio p)

p. 144)

p. 143)

Permiten seleccionar las opciones.

Botón ENTER

Permite seleccionar las opciones.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

ENT

ENTER

OUOUND

ND MOMODE

POWER

LUME

HAHANN

NNEL

MUTE

QUICK K SESELECT

AGE

VOVOLU

LUME

Blu-r-rayC

BL/SAT

GAME

VD/

Blu-ra

Blu-ray

AUX

MEDEDIA PLAY

PLAYER

TV A AUDIDIO

luluetoo

etooth

INTE

RNET

ADI

ADIO

TUNUNER

iPiPod/

od/USB

PUREMOVIE GAMEMUSIC

UNE

TUNE

1 2 3 4

ECO

ONLIN

ONLINE

MUSIC

ZONE 2

SOUOURCRCE

SLELEEP

INFNFO

OPTIOION

BACK

SET

SETUP

Q4 Q5

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Botón BACK

Permite volver a la pantalla anterior.

Botones de sistema

Permiten realizar operaciones relacionadas con la reproducción.

Botones de sintonización arriba/abajo (TUNE +, –)

Sirven para seleccionar emisiones de FM o emisiones de AM. (v

p. 80)

Botones QUICK SELECT (1 – 4)

Sirven para recuperar la configuración registrada en cada botón, tal como la fuente de entrada, el nivel de volumen y la configuración de modo de sonido. (v

Transmisor de señales del mando a distancia

p. 136)

Transmite las señales del mando a distancia. (v p. 8)

Botón de modo ECO

Cambia al Modo ECO. (v p. 206)

Botón POWER (X)

Permite encender y apagar la unidad. (v p. 64)

Botón SLEEP

Permite ajustar el temporizador de desconexión. (v p. 134)

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

ENT

ENTER

OUOUND

ND MOMODE

POWER

LUME

HAHANN

NNEL

MUTE

QUICK K SESELECT

AGE

VOVOLU

LUME

Blu-r-rayC

BL/SAT

GAME

VD/

Blu-ra

Blu-ray

AUX

MEDEDIA PLAY

PLAYER

TV A AUDIDIO

luluetoo

etooth

INTE

RNET

ADI

ADIO

TUNUNER

iPiPod/

od/USB

PUREMOVIE GAMEMUSIC

UNE

TUNE

1 2 3 4

ECO

ONLIN

ONLINE

MUSIC

ZONE 2

SOUOURCRCE

SLELEEP

INFNFO

OPTIOION

BACK

SET

SETUP

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Botones de selección canal (CHANNEL +, –)

Permiten seleccionar estaciones de emisión presintonizadas. (v p. 83)

Botones de búsqueda de página (PAGE df)

Permiten cambiar de página.

Botón OPTION

Permite mostrar el menú de opciones en la pantalla de TV.

Botones VOLUME (df)

Permiten ajustar el nivel de volumen. (v

Botón SETUP

Permite mostrar el menú de configuración en la pantalla de TV.

p. 148)

Botón MUTE (:)

Permite silenciar la salida de audio. (v p. 65)

p. 65)

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Conexiones

Contenido

Conexión de altavoces 25 Conexión de una TV 47 Conexión de un dispositivo de reproducción 51 Conexión de un iPod o dispositivo de memoria USB al puerto USB

55 Conexión de una antena FM/AM 57 Conexión en una red doméstica (LAN) 59 Conexión de un dispositivo de control externo 61 Conexión del cable de alimentación 62

NOTA

No conecte el cable de alimentación hasta que se hayan completado todas las

conexiones. Sin embargo, cuando el “Asistente confg.” esté en marcha, siga las instrucciones de la pantalla del “Asistente confg.” (página 8 en la “Guía de inicio rápido”) para realizar las conexiones. (En el “Asistente confg.” los conectores de entrada y salida no son conductores de corriente.)

No junte los cables de alimentación con los cables de conexión en un mismo

mazo. De lo contrario, se podrían ocasionar zumbidos o ruido.

Cables necesarios para las conexiones

Utilice los cables necesarios en función de los dispositivos que quiera conectar.

Cable para altavoz

Cable para subwoofer

Cable HDMI

Cable de vídeo

Cable digital coaxial

Cable óptico

Cable de audio

Cable LAN

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

FL FR

SBL

SBR

SW1

SW2

SL SR

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

Conexión de altavoces

Instale los altavoces y conéctelos a esta unidad. (“Instalación de los altavoces” (v p. 25), “Conexión de los altavoces” (v p. 32))

Instalación de los altavoces

Determine el sistema de altavoces en función del número de altavoces que está utilizando e instale el altavoz y el subwoofer en la habitación. La instalación de los altavoces se explica usando este ejemplo de una instalación típica.

FL/FR

(Altavoz delantero izquierdo/derecho):

C (Altavoz central):

SL/SR

(Altavoz surround izquierdo/derecho):

SBL/SBR

(Altavoz surround trasero izquierdo/ derecho):

SW 1/2

(Subwoofer):

Coloque los altavoces FRONT izquierdo y derecho a la misma distancia de la posición de audición principal. La distancia entre cada altavoz y el TV también debe ser la misma.

Coloque el altavoz CENTER frente a y centrado respecto de la TV, entre los altavoces frontal izquierdo y derecho.

Coloque los altavoces SURROUND izquierdo y derecho a la misma distancia de los lados izquierdo y derecho de la posición de audición principal. Si no posee altavoces surround traseros, mueva los altavoces surround ligeramente por detrás de la posición de audición.

Coloque los altavoces SURROUND BACK izquierdo y derecho a la misma distancia de la posición de audición principal y justo por detrás de la posición de audición principal. Si utiliza un solo altavoz surround trasero (SB), colóquelo justo por detrás de la posición de audición.

Coloque el SUBWOOFER en una posición adecuada cerca de los altavoces delanteros. Si posee dos subwoofers, colóquelos simétricamente en la parte delantera de la habitación.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

FHL FHR

TFR

TFL

TMR

TML

Contenido Conexiones Reproducción Ajustes Consejos Apéndice

FHL/FHR

(Altavoz altura delantero izquierdo/ derecho):

TFL/TFR

(Altavoz superior delantero izquierdo/ derecho):

TML/TMR

(Altavoz medio superior izquierdo/

derecho):

Coloque los altavoces FRONT HEIGHT izquierdo y derecho directamente sobre los altavoces delanteros. Instálelos lo más cerca posible del techo y diríjalos hacia la posición de audición principal.

Instale los altavoces TOP FRONT izquierdo y derecho en el techo ligeramente delante de su posición de audición principal y alineados con los altavoces delanteros izquierdo y derecho.

Instale los altavoces TOP MIDDLE izquierdo y derecho directamente sobre la posición de audición principal y alineados con los altavoces delanteros izquierdo y derecho.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

FDL FDR

SDL SDR

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Acerca de los altavoces Dolby Atmos Enabled

Los altavoces Dolby Atmos Enabled reflejan el sonido desde el techo para permitir que el sonido se propague desde su cabeza usando un altavoz especial orientado verticalmente que se coloca en el suelo.

Podrá disfrutar del sonido Dolby Atmos 3D incluso en un entorno en el que los altavoces no puedan ser instalados en el techo.

FDL/FDR

(Altavoz Dolby delantero izquierdo/ derecho):

SDL/SDR

(Altavoz surround Dolby izquierdo/ derecho):

Panel

delantero

Coloque el altavoz FRONT Dolby Atmos Enabled en el altavoz delantero. Para los altavoces Dolby Atmos Enabled integrados con un altavoz delantero, instale el altavoz Dolby Atmos Enabled en lugar del altavoz delantero.

Coloque el altavoz SURROUND Dolby Atmos Enabled en el altavoz envolvente. Para los altavoces Dolby Atmos Enabled integrados con un altavoz envolvente, coloque el altavoz Dolby Atmos Enabled en lugar del altavoz envolvente.

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

Altavoz de altura frontal

z1 30° - 45° z2 30° - 55°

z3 65° - 100°

GVisto desde el lateralH

Altavoz superior medio

Altavoz superior delantero

Altavoz delantero

Altavoz surround

Altavoz surround trasero

Apuntando ligeramente hacia abajo

FHL

TML

TFL

FHR

TMR

TFR

Disposición de los altavoces de altura

GVisto desde la parte superiorH

Contenido

Esta unidad es compatible con Dolby Atmos y DTS:X, lo cual proporciona una

sensación envolvente aún más amplia y profunda. Utilice la ilustración que aparece a continuación como guía para consultar la altura

a la que se deberían instalar los altavoces. No es necesario que la altura sea exactamente la misma.

Conexiones Reproducción Ajustes Consejos Apéndice

delantero

Panel

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

SBL

SBR

Posición de

audición

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Cuando se instalan altavoces de 7.1 canales

mediante altavoces surround traseros

1:22° - 30° z2:90° - 110° z3:135° - 150°

Si utiliza un solo altavoz surround trasero, colóquelo justo por detrás de la

posición de audición.

Cuando hay altavoces de 5.1 canales

instalados

1:22° - 30° z2:120°

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

FHL FHR

FL FR

SL SR

TMR

TML

FL FR

SL SR

Contenido

Conexiones Reproducción Ajustes Consejos Apéndice

Disposición incluyendo los altavoces de altura

y los altavoces superiores

Ejemplo de disposición de los altavoces de altura

Combinación de altavoces de 5.1 canales con altavoces de altura delanteros.

Ejemplo de disposición de altavoces superiores

Combinación de altavoces de 5.1 canales y altavoces medios superiores.

Panel

delantero

Pantalla Panel trasero

Mando a

distancia

Índice

alfabético

+ 247 hidden pages
