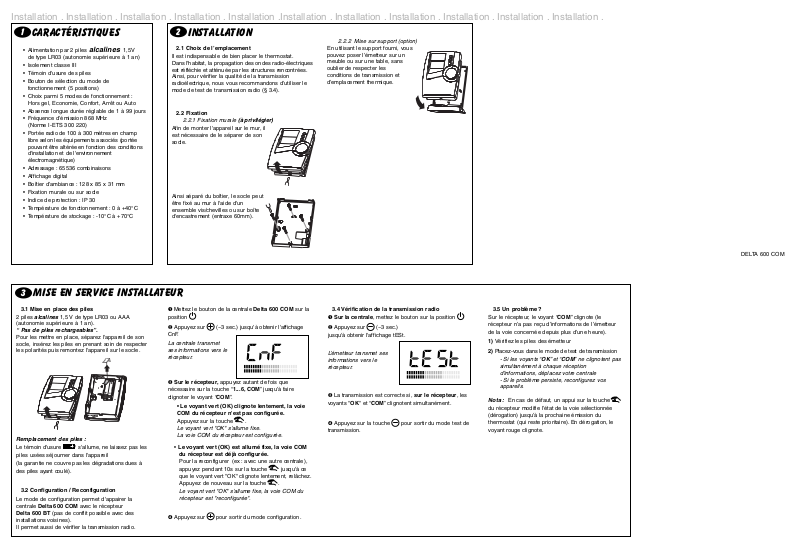

Caractéristiques
• Alimentation par 2 piles
alcalines
1,5V
de type LR03 (autonomie supérieure à 1 an)
• Isolement classe III
• Témoin d'usure des piles
• Bouton de sélection du mode de
fonctionnement (5 positions)
• Choix parmi 5 modes de fonctionnement :
Hors gel, Economie, Confort, Arrêt ou Auto
• Absence longue durée réglable de 1 à 99 jours
• Fréquence d’émission 868 MHz
(Norme I-ETS 300 220)
• Portée radio de 100 à 300 mètres en champ
libre selon les équipements associés (portée
pouvant être altérée en fonction des conditions
d'installation et de l'environnement
électromagnétique)
• Adressage : 65536 combinaisons
• Affichage digital
• Boîtier d’ambiance : 128 x 85 x 31 mm
• Fixation murale ou sur socle
• Indice de protection : IP 30
• Température de fonctionnement : 0 à +40°C
• Température de stockage : -10°C à +70°C
Mise en service installateur
3.1 Mise en place des piles
2 piles
alcalines
1,5 V de type LR03 ou AAA
(autonomie supérieure à 1 an).
“ Pas de piles rechargeables”.
Pour les mettre en place, séparez l'appareil de son
socle, insérez les piles en prenant soin de respecter
les polarités puis remontez l'appareil sur le socle.
Remplacement des piles :
Le témoin d'usure s'allume, ne laissez pas les
piles usées séjourner dans l'appareil
(la garantie ne couvre pas les dégradations dues à
des piles ayant coulé).
3.2 Configuration / Reconfiguration
Le mode de configuration permet d'appairer la
centrale Delta 600 COM avec le récepteur
Delta 600 BT (pas de conflit possible avec des
installations voisines).
Il permet aussi de vérifier la transmission radio.
Installation
2.1 Choix de l’emplacement
Il est indispensable de bien placer le thermostat.
Dans l'habitat, la propagation des ondes radio-électriques
est réfléchie et atténuée par les structures rencontrées.
Ainsi, pour vérifier la qualité de la transmission
radioélectrique, nous vous recommandons d’utiliser le
mode de test de transmission radio (§ 3.4).
2.2 Fixation
2.2.1 Fixation murale (à privilégier)
Afin de monter l'appareil sur le mur, il
est nécessaire de le séparer de son
socle.
Ainsi séparé du boîtier, le socle peut
être fixé au mur à l'aide d'un
ensemble vis/chevilles ou sur boîte
d'encastrement (entraxe 60mm).
1
2
3
➊ Mettez le bouton de la centrale Delta 600 COM sur la
position
➋ Appuyez sur (~3 sec.) jusqu'à obtenir l'affichage
CnF.
La centrale transmet
ses informations vers le
récepteur.
➌ Sur le récepteur, appuyez autant de fois que
nécessaire sur la touche “1...6, COM” jusqu’à faire
clignoter le voyant “COM”.
• Le voyant vert (OK) clignote lentement, la voie
COM du récepteur n'est pas configurée.
Appuyez sur la touche .
Le voyant vert "OK" s'allume fixe.
La voie COM du récepteur est configurée.
• Le voyant vert (OK) est allumé fixe, la voie COM
du récepteur est déjà configurée.
Pour la reconfigurer (ex : avec une autre centrale),
appuyez pendant 10s sur la touche jusqu'à ce
que le voyant vert "OK" clignote lentement, relâchez.
Appuyez de nouveau sur la touche .
Le voyant vert "OK" s'allume fixe, la voie COM du
récepteur est "reconfigurée".
➍ Appuyez sur pour sortir du mode configuration.
3.4 Vérification de la transmission radio
➊ Sur la centrale, mettez le bouton sur la position
➋ Appuyez sur (~3 sec.)
jusqu'à obtenir l'affichage tESt.
L’émetteur transmet ses
informations vers le
récepteur.
➌ La transmission est correcte si, sur le récepteur, les
voyants "OK" et “COM” clignotent simultanément.
➍ Appuyez sur la touche pour sortir du mode test de
transmission.
3.5 Un problème ?
Sur le récepteur, le voyant “COM” clignote (le
récepteur n’a pas reçu d’informations de l’émetteur
de la voie concernée depuis plus d’une heure).
1) Vérifiez les piles des émetteur
2) Placez-vous dans le mode de test de transmission
- Si les voyants “OK” et “COM” ne clignotent pas
simultanément à chaque réception
d’informations, déplacez votre centrale
- Si le problème persiste, reconfigurez vos
appareils.
Nota :
En cas de défaut, un appui sur la touche
du récepteur modifie l’état de la voie sélectionnée
(dérogation) jusqu’à la prochaine émission du
thermostat (qui reste prioritaire). En dérogation, le
voyant rouge clignote.
2.2.2 Mise sur support (option)
En utilisant le support fourni, vous
pouvez poser l’émetteur sur un
meuble ou sur une table, sans
oublier de respecter les
conditions de transmission et
d’emplacement thermique.
DELTA 600 COM
Installation . Installation . Installation . Installation . Installation .Installation . Installation . Installation . Installation . Installation . Installation .
Description
La centrale
Delta 600 COM
est une
commande centralisée qui permet de
déterminer le mode de fonctionnement de
l’installation.
La régulation de chaque zone est déterminée
par son thermostat (Delta 600 TH).
• Mode AUTO : Chaque zone suit la
programmation du thermostat qui lui est
associé (Delta 600 TH)
• Mode Confort : La régulation de chaque
zone s’effectue par rapport au réglage
Confort de son thermostat (Delta 600 TH)
• Mode Economie : La régulation de
chaque zone s’effectue par rapport au
réglage Economie de son thermostat (Delta
600 TH)
• Mode Hors Gel : La régulation de chaque
zone s’effectue par rapport au réglage Hors
Gel de son thermostat (Delta 600 TH)
• Mode Arrêt : Toute l’installation est à
l’arrêt.
• Mode absence longue durée permet
d’activer une dérogation selon l’allure et la
durée que vous aurez choisi.
Choix du mode de fonctionnement
La centrale
Delta 600 COM
permet de déterminer le fonctionnement de l’ensemble de l’installation.
Confort, économie ou hors gel permanent
A partir de l’un de ces modes, vous pouvez modifier la consigne jusqu'au prochain changement de programme (voir § 5.3).
Mode automatique
A partir du mode AUTO, vous pouvez modifier la consigne jusqu'au prochain changement de programme (voir § 5.3).
Absence longue durée
5.3.1 Choix de l'allure et de la durée de dérogation
5.3.2 Activation de la dérogation
A partir des modes Auto, Confort, Economie et Hors-gel, vous pouvez activer la dérogation souhaitée (voir § 5.3.1).
Il suffit pour cela d'appuyer sur la touche
“OK”/
.
Exemple :
Mode choisi : Auto. Dérogation programmée : 9 jours en hors-gel
• Pour annuler une dérogation, appuyer sur la touche
“OK”/
• Si vous désirez modifier la durée de la dérogation, refaite la programmation décrite en 5.3.1
Les fonctions suivantes ne sont pas possibles :
- A partir du mode Confort, il n'est pas possible d'activer une dérogation vers le mode Confort.
- A partir du mode Eco, il n'est pas possible d'activer une dérogation vers le mode Eco.
- A partir du mode Hors Gel, il n'est pas possible d'activer une dérogation vers le mode Hors Gel.
- A partir du mode Arrêt, il n'est pas possible d'activer une dérogation.
Arrêt du chauffage
5.4
5.3
5.2
5.1
Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation .
5
6
7
8
Mode de fonctionnement en cours
Mode automatique en cours
Témoin d'usure des piles
Touches de modification
Absence longue durée ou validation
Repère de sélection du bouton
Bouton de sélection du mode de fonctionnement
Absence longue durée en cours (Hors-gel)
(ex : durée de 9 jours)
2
3
4
1
En raison de l'évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu'après confirmation par nos services.
4
Mettre le bouton
sur AUTO
Chaque zone suit la programmation
de son thermostat (Delta 600TH)
Mettre le
bouton sur
Mettre le
bouton sur
Mettre le
bouton sur
Confort permanent
Hors gel permanent
Economie permanente
Mettre le
bouton sur
Toute l'installation est en arrêt.
5
2700622 Rév.2
DELTA 600 COM
Commande centralisée pour
système de régulation
eau chaude 6 voies
Appareil conforme aux exigences de la directive
R&TTE1999/5/CE
Réf. 6000016
Mettre le
bouton sur
Choisir la consigne
(exemple : Economie)
L'allure précédente
clignote
Exemple : Début le 10 janvier,
retour à la programmation normale
le 19 janvier : entrez 9 jours
Valider
Le nombre de jours clignote
Valider
Le décompte commence
Valider.
Le décompte commence
Mettre le bouton sur Auto
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
