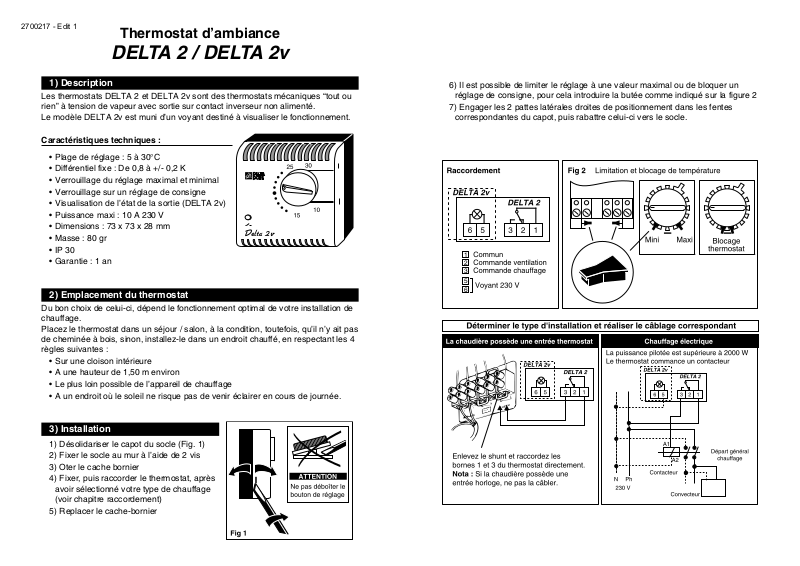

Thermostat d’ambiance
DELTA 2 / DELTA 2v
1) Description
Les thermostats DELTA 2 et DELTA 2v sont des thermostats mécaniques “tout ou
rien” à tension de vapeur avec sortie sur contact inverseur non alimenté.
Le modèle DELTA 2v est muni d’un voyant destiné à visualiser le fonctionnement.
Caractéristiques techniques :
• Plage de réglage : 5 à 30°C
• Différentiel fixe : De 0,8 à +/- 0,2 K
• Verrouillage du réglage maximal et minimal
• Verrouillage sur un réglage de consigne
• Visualisation de l’état de la sortie (DELTA 2v)
• Puissance maxi : 10 A 230 V
• Dimensions : 73 x 73 x 28 mm
• Masse : 80 gr
• IP 30
• Garantie : 1 an
2) Emplacement du thermostat
Du bon choix de celui-ci, dépend le fonctionnement optimal de votre installation de
chauffage.
Placez le thermostat dans un séjour / salon, à la condition, toutefois, qu’il n’y ait pas
de cheminée à bois, sinon, installez-le dans un endroit chauffé, en respectant les 4
règles suivantes :
• Sur une cloison intérieure
• A une hauteur de 1,50 m environ
• Le plus loin possible de l’appareil de chauffage
• A un endroit où le soleil ne risque pas de venir éclairer en cours de journée.
3) Installation
1) Désolidariser le capot du socle (Fig. 1)
2) Fixer le socle au mur à l’aide de 2 vis
3) Oter le cache bornier
4) Fixer, puis raccorder le thermostat, après
avoir sélectionné votre type de chauffage
(voir chapitre raccordement)
5) Replacer le cache-bornier
2700217 - Edit 1
6) Il est possible de limiter le réglage à une valeur maximal ou de bloquer un
réglage de consigne, pour cela introduire la butée comme indiqué sur la figure 2
7) Engager les 2 pattes latérales droites de positionnement dans les fentes
correspondantes du capot, puis rabattre celui-ci vers le socle.
1
2
3
5
6
