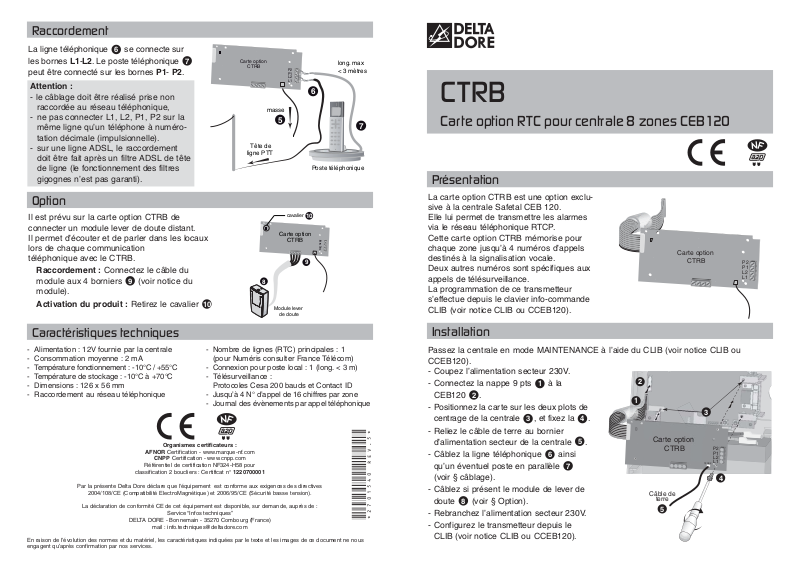

Attention :
- le câblage doit être réalisé prise non
raccordée au réseau téléphonique,
- ne pas connecter L1, L2, P1, P2 sur la
même ligne qu’un téléphone à numérotation décimale (impulsionnelle).
- sur une ligne ADSL, le raccordement
doit être fait après un filtre ADSL de tête
de ligne (le fonctionnement des filtres
gigognes n’est pas garanti).
Tête de
ligne PTT
P2
P1
L2
L1
Poste téléphonique
5
7
6
masse
long. max
< 3 mètres
Carte option
CTRB
- Alimentation : 12V fournie par la centrale
- Consommation moyenne : 2 mA
- Température fonctionnement : -10°C / +55°C
- Température de stockage : -10°C à +70°C
- Dimensions : 126 x 56 mm
- Raccordement au réseau téléphonique
- Nombre de lignes (RTC) principales : 1
(pour Numéris consulter France Télécom)
- Connexion pour poste local : 1 (long. < 3 m)
- Télésurveillance :
Protocoles Cesa 200 bauds et Contact ID
- Jusqu’à 4 N° d’appel de 16 chiffres par zone
- Journal des évènements par appel téléphonique
Il est prévu sur la carte option CTRB de
connecter un module lever de doute distant.
Il permet d’écouter et de parler dans les locaux
lors de chaque communication
téléphonique avec le CTRB.
Raccordement : Connectez le câble du
module aux 4 borniers (voir notice du
module).
Activation du produit : Retirez le cavalier
La ligne téléphonique se connecte sur
les bornes L1-L2. Le poste téléphonique
peut être connecté sur les bornes P1- P2.
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous
engagent qu’après confirmation par nos services.
*2701540_Rev.5*
Raccordement
Option
Caractéristiques techniques
Organismes certificateurs :
AFNOR Certification - www.marque-nf.com
CNPP Certification - www.cnpp.com
Référentiel de certification NF324-H58 pour
classification 2 boucliers : Certificat n° 1220700001
Par la présente Delta Dore déclare que l'équipement est conforme aux exigences des directives
2004/108/CE (Compatibilité ElectroMagnétique) et 2006/95/CE (Sécurité basse tension).
La déclaration de conformité CE de cet équipement est disponible, sur demande, auprès de :
Service “Infos techniques”
DELTA DORE - Bonnemain - 35270 Combourg (France)
mail : info.techniques@deltadore.com
P2
P1
L2
L1
Carte option
CTRB
La carte option CTRB est une option exclusive à la centrale Safetal CEB 120.
Elle lui permet de transmettre les alarmes
via le réseau téléphonique RTCP.
Cette carte option CTRB mémorise pour
chaque zone jusqu’à 4 numéros d’appels
destinés à la signalisation vocale.
Deux autres numéros sont spécifiques aux
appels de télésurveillance.
La programmation de ce transmetteur
s’effectue depuis le clavier info-commande
CLIB (voir notice CLIB ou CCEB120).
.
- Coupez l’alimentation secteur 230V.
- Connectez la nappe 9 pts à la
CEB120 .
- Positionnez la carte sur les deux plots de
centrage de la centrale , et fixez la .
- Reliez le câble de terre au bornier
d’alimentation secteur de la centrale .
- Câblez la ligne téléphonique ainsi
qu’un éventuel poste en parallèle
(voir § câblage).
- Câblez si présent le module de lever de
doute (voir § Option).
- Rebranchez l’alimentation secteur 230V.
- Configurez le transmetteur depuis le
CLIB (voir notice CLIB ou CCEB120).
CTRB
Carte option RTC pour centrale 8 zones CEB120
Présentation
Installation
Passez la centrale en mode MAINTENANCE à l’aide du CLIB (voir notice CLIB ou
CCEB120).
6
7
9
10
8
cavalier
Carte option
CTRB
Module lever
de doute
10
P2
P1
L2
L1
9
1
2
3
4
5
6
7
8
2
1
Câble de
Carte option
CTRB
terre
5
3
P2
P1
L2
L1
TERRE
4
