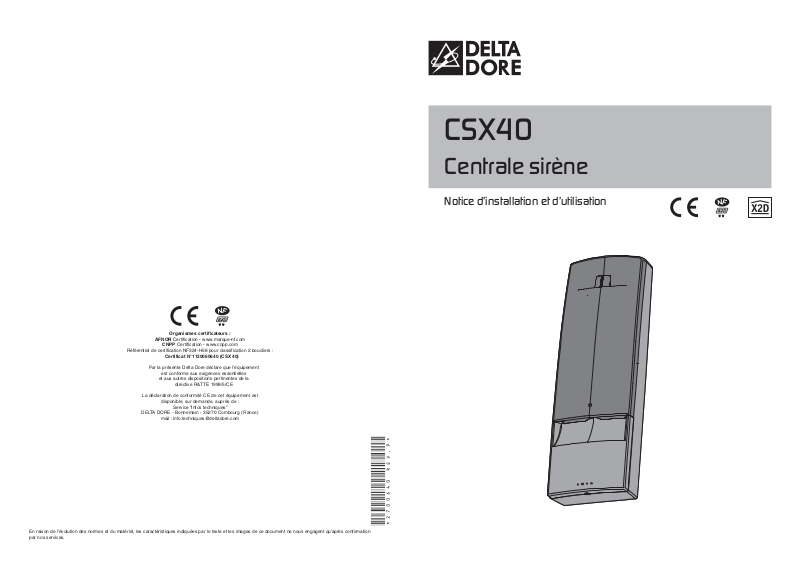

CSX40

Centrale sirène

Notice d’installation et d’utilisation

Organismes certificateurs :

AFNOR Certification - www.marque-nf.com

CNPP Certification - www.cnpp.com

Référentiel de certification NF324-H58 pour classification 2 boucliers :

Certificat N°1120060640 (CSX 40)

Par la présente Delta Dore déclare que l'équipement

est conforme aux exigences essentielles

et aux autres dispositions pertinentes de la

directive R&TTE 1999/5/CE

La déclaration de conformité CE de cet équipement est

disponible, sur demande, auprès de :

Service “Infos techniques”

DELTA DORE - Bonnemain - 35270 Combourg (France)

mail : [e-mail]

*2700640_Rev.9*

32

Sommaire

1) Comment fonctionne votre système d’alarme ? . . . . . . . . . . . . . . . . . . . . . . . . . . p 3

La transmission radio bi-bande X2D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 3

La surveillance du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 3

Les marches partielles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 4

2) Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 5

3) Ajouter des produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 6

4) Personnaliser la centrale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 7

5) Tester l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 9

6) Supprimer des produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 11

Supprimer un seul produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 11

Supprimer plusieurs produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 12

7) Utilisation avec une télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 13

Mettre en marche la surveillance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 13

Arrêter la surveillance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 13

Marche forcée (avec une issue ouverte) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 14

Effacement des événements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 14

8) Signalisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 16

9) Remplacement des piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 17

10) Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 18

11) Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p 19

La transmission radio bi-bande X2D, utilisée par
l'alarme, communique sur deux fréquences totale­ment différentes. Les messages émis entre les détec­teurs, la centrale et les avertisseurs sont envoyés sur
deux fréquences en même temps :
434 MHz et 868 MHz.

Deux modes de propagation éloignés, c'est
l'assurance que l'information envoyée par les
détecteurs arrivera jusqu'à la centrale, quels que
soient l'environnement et les tentatives de brouillage
d'une des fréquences.

La portée radio de chaque produit du système est de

200 à 300 mètres en champ libre.

La supervision

Pour être sûr que tous les produits du système sont
en état de fonctionnement, la gamme est surveillée
en permanence (sauf télécommande).

Régulièrement, chaque produit envoie à la
centrale un message radio pour confirmer son bon
fonctionnement.

Si la centrale ne reçoit plus de message d’un produit,
elle déclenche un défaut “supervision”.
A chaque mise En ou Hors surveillance, la centrale
signalera le problème.
Il est possible de désactiver la supervision.

Le protocole X2D est le langage utilisé par les
produits pour communiquer entre eux. Certifié par
plus d'un million de produits déjà installés, il garantit
une transmission numérique sécurisée et la
compatibilité du système avec tous les produits
utilisant le protocole X2D.

Pour éliminer les risques de fraude par recopie du
code radio, chaque ordre de marche et d'arrêt de la
surveillance utilise un message crypté différent à
chaque fois.

Important :

- les ondes radio traversent les murs, mais perdent
plus ou moins de puissance en fonction des
matériaux utilisés,

- vous devez être vigilant tout spécialement quand
les ondes doivent traverser des murs en béton
épais ou des structures métalliques.

La surveillance du système

La transmission radio bi-bande X2D

L’autoprotection

Tous les produits (hors télécommandes) sont
protégés contre les tentatives de sabotage :

- protection contre l’ouverture intempestive
du boîtier pour les détecteurs et le transmetterur
téléphonique (option)

- protection contre l’ouverture et l’arrachement
intempestifs pour les claviers, la centrale, la sirène
extérieure.

Si un voleur tente d’ouvrir ou d’arracher un des
produits, un message est envoyé à la centrale qui
déclenche sa sirène interne et avertit la sirène
extérieure et le transmetteur téléphonique (options).
L’autoprotection est active en permanence, même si
la surveillance est en arrêt.

Pour ouvrir les produits sans déclencher
d’alarme, vous devez mettre la centrale en mode
maintenance.

1. Comment fonctionne votre système d’alarme ?

La centrale d’alarme permet de surveiller une habitation à l’aide de détecteurs d’intrusion. En cas d’alarme, elle
déclenche sa sirène interne.

Il est possible d’ajouter des produits complémentaires au système.
Capacité maximale d’éléments pour une installation :

- 40 détecteurs divers - 2 claviers info-commande

- 14 télécommandes ou claviers de commande - 2 transmetteurs téléphoniques

- 4 médaillons d’alerte - 4 sirènes

5

Les marches partielles

En fonction de votre mode de vie et des personnes
présentes dans le local à protéger, la protection à
assurer est différente.
En effet, des vols peuvent se produire, même si des
personnes se trouvent dans l’habitation protégée.
Avec ce système d’alarme, vous pouvez protéger une
partie de l’habitation.

Avec des animaux domestiques

Prévoyez une zone avec uniquement les ouvertures
(protection périmétrique) :

- en cas d’absence avec des animaux présents
dans la maison, mettre uniquement cette zone
sous surveillance,

- en cas d’absence totale (vacances par exemple),
mettre en marche totale pour inclure aussi les
détecteurs de mouvement.

Vous pouvez aussi vous procurer un détecteur de

mouvement insensible aux animaux (IRAX).

Avec un garage séparé

Prévoyez une partielle pour le garage

Avec une habitation à plusieurs étages

Prévoyez une partielle par étage :

- un sous-sol avec un garage et l’habitation à l’étage

- un rez de chaussée utilisé le jour
et des chambres à l’étage.

- une habitation à l’étage et un magasin dessous...

Important :

- vous ne pouvez mettre qu’une seule marche
partielle (ou la marche totale) sous surveillance à
la fois,

- un même détecteur peut être dans plusieurs
partielles, vous n’êtes pas obligé d’intégrer chacun
des détecteurs dans une partielle,

- avec une télécommande, vous pouvez mettre
sous surveillance les marches partielles 1 ou 2.
Pour les partielles 3 ou 4, vous devez utiliser un
clavier info-commande ou un clavier de commande
(en option).

Protection du périmètre avec des animaux domestiques

Protection d’un garage séparé

Protection d’un étage le jour et du rez de chaussée la nuit

ZONE 1

périmètre

de la maison

ZONE 1

garage

ZONE 1

étage

ZONE 2

Rez de chaussée

4

2. Installation

Emplacement de la centrale

- Sur une surface plane, avec suffisamment
d'espace autour pour l'installation et l'ouverture de la
trappe piles.

- Au milieu du système et placé en hauteur pour une
meilleure liaison radio (éviter les sous-sols).

- Dans un endroit dégagé pour une dispersion opti­male du son de la sirène intégrée.

- Dans un endroit difficilement localisable par un
intrus mais accessible à l'utilisateur.

- Dans un endroit protégé par un détecteur de mou­vement infrarouge.

Fixation

➊ ➋ Ouvrez la centrale en enlevant la trappe pile.

➌ Fixez le support mural.

➍ Accrochez la centrale au support mural.

➎ Fixez la centrale en vissant la vis du fond de la

trappe piles.

Mise en service

Placez les piles dans la centrale en respectant leur
sens.

Le voyant de fonctionnement jaune clignote, indiquant
que la centrale est en mode Maintenance.

La centrale est installée.

Précautions :

Prévoyez suffisamment d’espace en dessous
pour l’ouverture de la trappe piles.

Vérifiez que le contact d’autoprotection
(au dos de la centrale) appuie correctement
contre le mur, sinon elle ne pourra fonction­ner (elle restera en mode Maintenance
permanent).

Ne refermez pas la trappe de la centrale avant d’avoir installé les
autres éléments du système (détecteurs, clavier,...).

MAUVAIS

MAUVAIS

BON

BON

1. Comment fonctionne votre système d’alarme ?

Voyant de fonctionnement

2

1

5

3

4

7

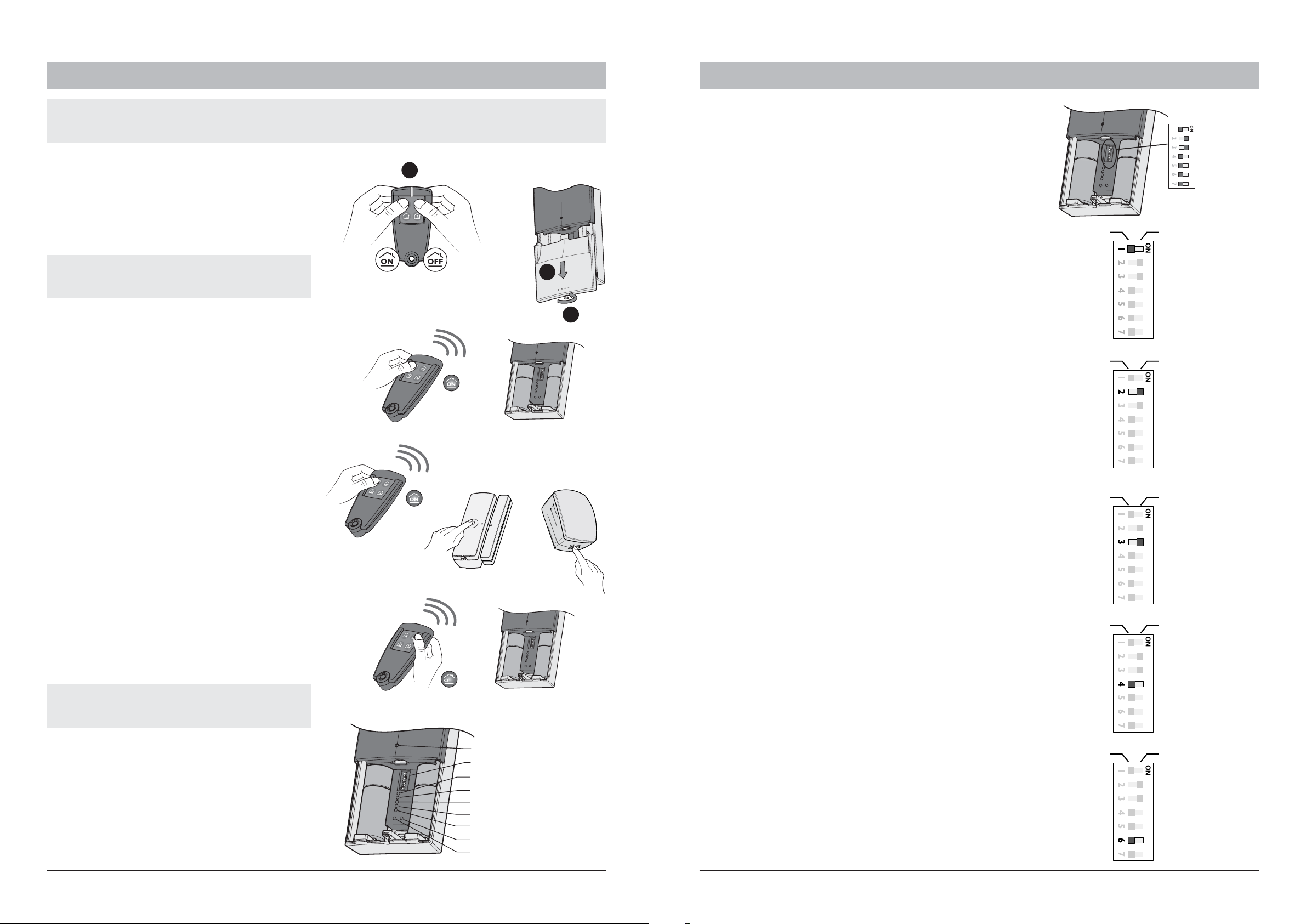

Le principe d’association est toujours le même.

Etape 1 : Passer la centrale en mode
MAINTENANCE

➊ Appuyez simultanément sur les touches ON et OFF de
la télécommande (environ 5 secondes) jusqu’à ce que la
centrale émette un BIP et que le voyant jaune clignote.

Ouvrez la trappe de la centrale.

Etape 2 : Passer la centrale en mode
AJOUT DE PRODUITS

Appuyez environ 5 secondes sur la touche ON de la
télécommande jusqu’à ce que la centrale émette un BIP.

Le voyant jaune de la centrale s’allume en permanence.

Etape 3 : Valider sur le produit
à associer

Télécommande :

appuyez 5 secondes sur la touche ON.

Détecteur d’ouverture ou de mouvement :

appui bref sur la touche.
Pour associer des éléments complémentaires de
type clavier à badges, clavier de commande, sirène
extérieure, médaillon ou transmetteur téléphonique,
reportez-vous à leur notice respective.

Etape 4 : Quitter le mode AJOUT DE
PRODUITS

Appuyez sur la touche OFF de la télécommande.

La centrale émet un BIP et son voyant jaune clignote.

Si vous n’avez plus de réglage à faire, refermez le boî­tier de tous les produits (hors centrale) puis
refermez la trappe de la centrale en dernier.

Visualisation sur la centrale en
mode produit

Il est possible de vérifier l’association d’un produit avec
la centrale par les voyants de celle-ci :
Voyant 1 - Détecteur
Voyant 2 - Télécommande et clavier de commande
Voyant 3 - Clavier info-commande
Voyant 4 - Transmetteur téléphonique
Voyant 5 - Sirène

3. Ajouter des produits

Nombre maxi. de produits pour une installation :

- 40 détecteurs,

- 4 sirènes extérieures,

- 14 télécommandes ou claviers de commande,

- 4 claviers info-commande,

- 2 transmetteurs téléphoniques.

Vous disposez d’une minute pour ouvrir la trappe de
la centrale. Au-delà de ce délai, la centrale risque de
hurler à son ouverture (autoprotection).

Le centrale sort automatiquement du mode AJOUT
DE PRODUITS au bout de 5 minutes sans action et
reste en mode MAINTENANCE.

BIP

BIP

OU

5 secondes

5 secondes

voyant
sélecteur options
1 (détecteurs)
2 (télécommande + claviers)
3 (clavier info commande)
4 (transmetteur)
5 (sirène)
Touche "tester"
Touche "effacer"

5 secondes

BIP

6

1

2
3
4
5

6
7

1

2
3
4

5

1- Désactiver la sirène interne

de la centrale :

En cas d’alarme intrusion,

- sur ON la sirène interne de la centrale ne hurle pas
(elle est silencieuse),

- sur OFF elle sera active donc elle hurlera.

Quelle que soit la position du switch 1, la sirène est
toujours active lors d’une autoprotection ou d’une
alarme technique.

2- Niveau sonore des bips d'acquittement
de la centrale :

A chaque mise En ou Hors surveillance,

- sur ON le niveau sonore des bips est faible,

- sur OFF le niveau sonore des bips est fort.

3- Supervision :

La supervision permet de surveiller en permanence les
éléments du système (hors télécommandes).
Si la centrale ne reçoit pas le message de supervision
de chaque produit, elle avertit l'utilisateur lors de tout
changement d’état de surveillance en émettant une
série de bips.

- sur ON la supervision est active,

- sur OFF la supervision est inactive.

4- Désactiver les bips de mise en garde :

Si vous avez temporisé un détecteur (infrarouge ou
ouverture), en cas de détection en surveillance une
temporisation de 45 secondes (accès clavier ou télé­commande) avant le déclenchement d’une alarme est
initialisée.
Cette temporisation est signalée par des bips que vous
pouvez supprimer.

- sur ON les bips de mise en garde sont actifs,

- sur OFF les bips de mise en garde sont inactifs.

6- Désactiver les tonalités spécifiques :

En cas d’alarmes techniques (détecteur incendie, fuite
d’eau...)

- sur ON les tonalités spécifiques sont actives,

- sur OFF les tonalités spécifiques sont inactives,

(remplacées par des bips)

Interrupteurs 5 et 7 : non utilisés

OFF

sirène active

sirène
non active

OFF

OFF

désactiver bip

mise en garde

supervision

désactiver

sirène interne

bip acquit.

OFF

OFF

OFF

désactiver bip

mise en garde

supervision

désactiver

sirène interne

bip acquit.

OFF

OFF

OFF

désactiver bip

mise en garde

supervision

désactiver

sirène interne

bip acquit.

OFF

OFF

OFF

désactiver bip
mise en garde

supervision

désactiver

sirène interne

bip acquit.

Fort Faible

supervision

non active

supervision
active

bips

non actifs

bips actifs

OFF

désactiver

tonalités spécifiques

OFF

désactiver bip

mise en garde

supervision

désactiver

sirène interne

bip acquit.

tonalités inactives tonalités actives

4. Personnaliser la centrale

1

FF

7

6
5
4
3

2
1

1

2

3

4

5

3

3

2

1
2
3

4
5
6
7

1

2
3
4
5
6
7

9

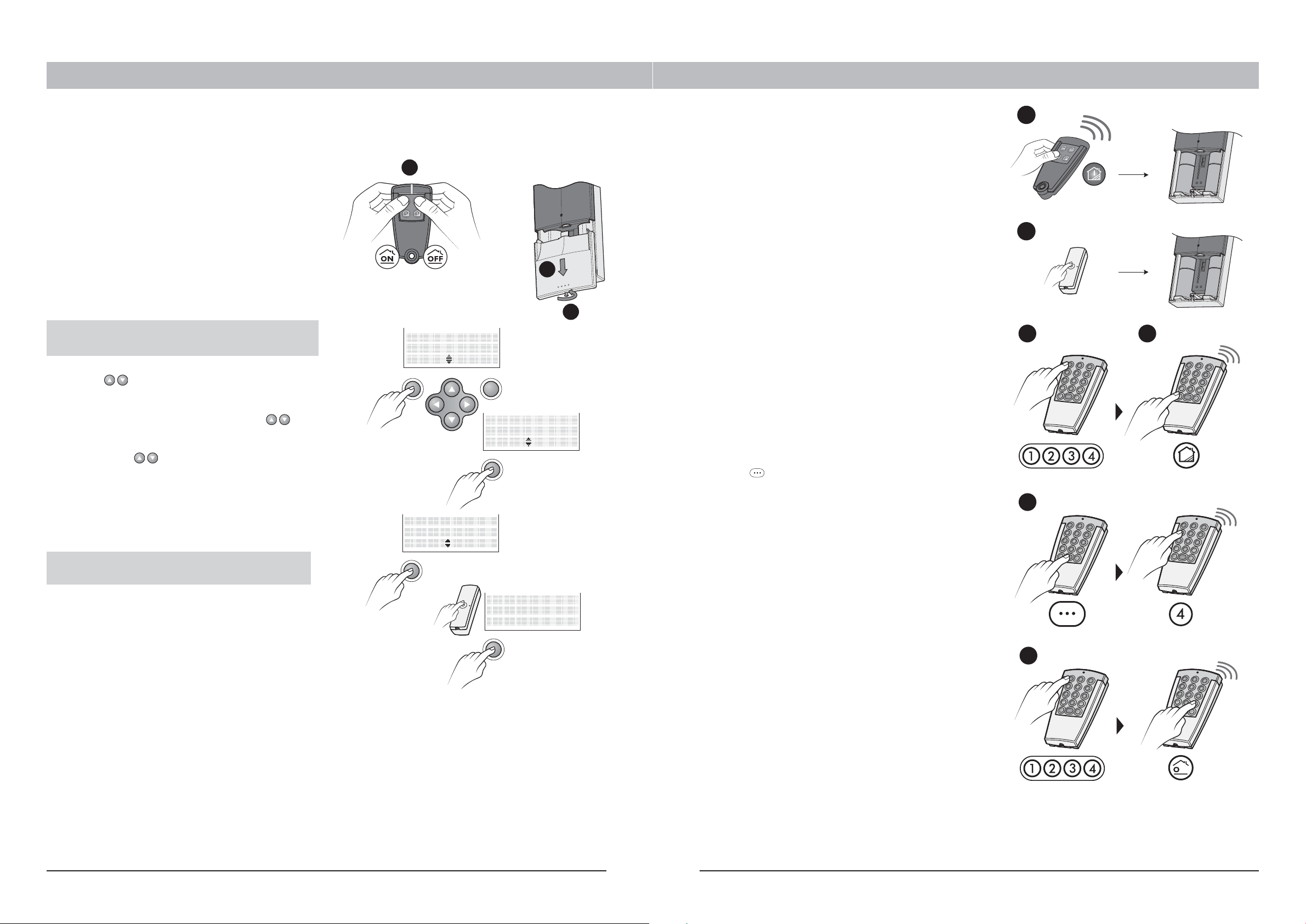

Créer les marches partielles
avec un clavier info-commande

La centrale vous permet de réaliser une protection
sélective de vos locaux appelée "Marche Partielle".
Vous pouvez y associer seulement vos détecteurs
infrarouges et vos détecteurs d’ouverture .
La centrale doit être en mode Maintenance

(trappe ouverte)

.

Appuyez simultanément sur les touches ON et OFF
de la télécommande (environ 5 secondes) jusqu’à ce
que la centrale émette un BIP.

Ouvrez la trappe de la centrale.

Une fois le téléchargement effectué, faites défiler les
menus par pour afficher le menu Installation.

Validez par OK.
Puis, faites à nouveau défiler les menus par
pour afficher le menu “Créer partielle”.

Sélectionnez par la partielle à créer (1 à 4).

Appuyez sur le bouton Test de chaque élément
déclaré à la centrale (uniquement les détecteurs) à
attribuer à la marche partielle choisie.
Son identifiant s’affiche, par exemple : “CO12345”.

Pour nommer plus précisément les produits,
reportez-vous au chapitre “Nommer les produits”.

Pour effacer une marche partielle :

le clavier doit afficher “Creation partielle xx”, puis
appuyez sur la touche effacer de la centrale.

Avant de créer les marches partielles, il est impératif
de faire un téléchargement (voir § “Téléchargement”).

Après avoir créé les marches partielles, vous devez
refaire un téléchargement.

8

5 secondes

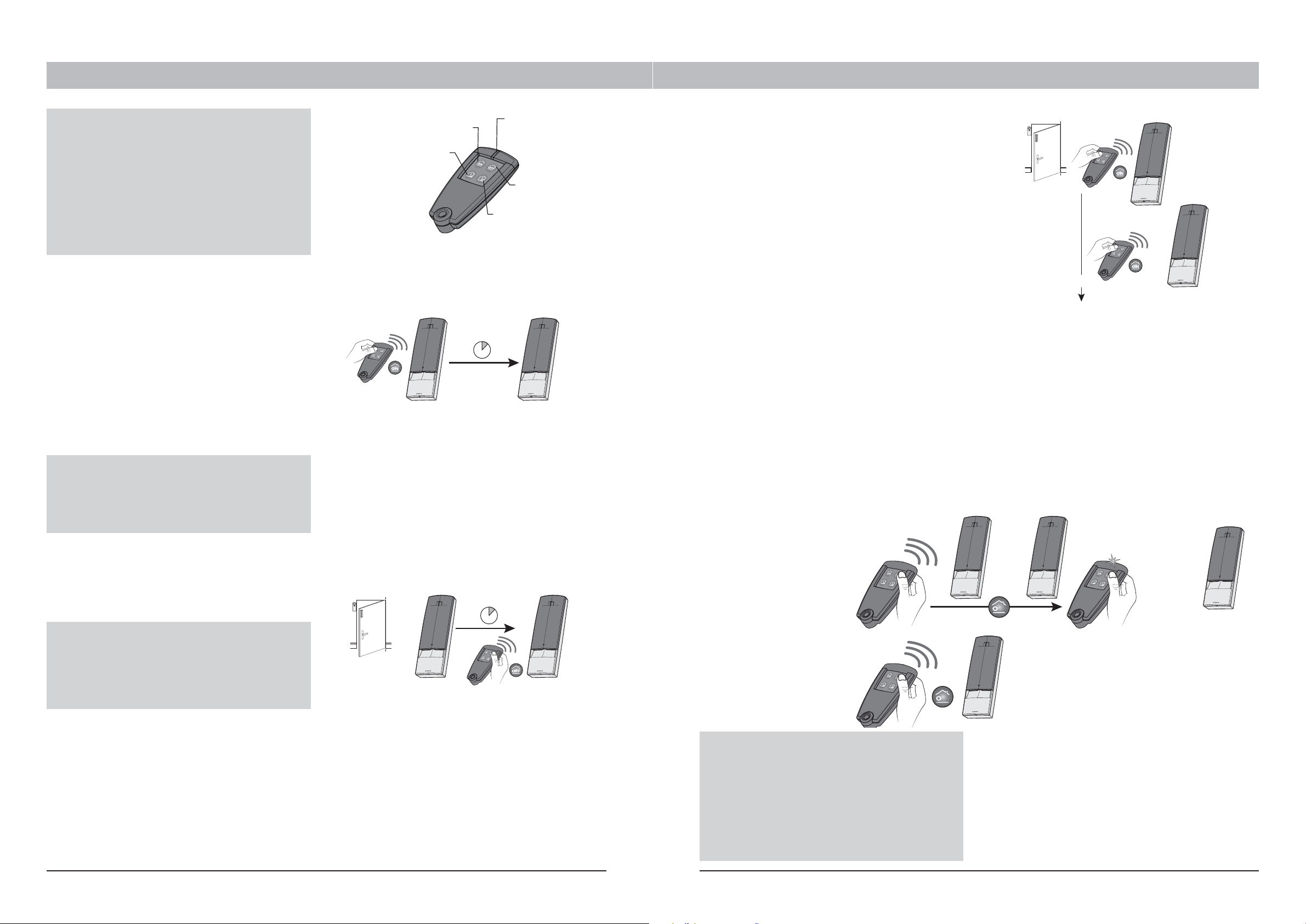

Créer les marches partielles
avec une télécommande

➊ Appuyez plus de 5 sec. sur la touche marche

partielle 1 ou marche partielle 2 de la télécommande.
La centrale émet un bip pour confirmer le
passage en menu “Partielle” et son voyant
lumineux de fonctionnement clignote plus
lentement (0.5 s / 0.5s).
➋ Appuyez sur le bouton TEST du détecteur à
affecter à la marche partielle désirée.
La centrale émet un bip pour confirmer l'affectation
du détecteur et son voyant lumineux “1” (détecteur)
s'allume.

Créer les marches partielles
avec un clavier de commande

➊ Composez le code d'accès principal.
➋ Appuyez plus de 5 sec. sur la touche

correspondante marche Partielle 1 ou marche
Partielle 2 du clavier.

➌ Pour l’affectation des marches Partielles 3 ou 4,
après la composition du code d’accès, appuyez sur

la touche du clavier, puis appuyez plus de 5 sec.
sur la touche de la marche partielle choisie (3 ou 4).

Pour accéder aux autres marches partielles, il faut sor­tir du menu “Partielle” en cours, en composant le code
d’accès principal puis en appuyant sur la touche “OFF”
du clavier(❹).

1

1

5 secondes

5 secondes

4. Personnaliser la centrale

1

Menu
Installation
Ok Retour

Installation
Creer partielle
Ok Retour

Creation
Partielle: 01
Ok Retour

1

BiiiP

1
2

3

4
5
6
7

3

3

2

BiiiP

BiiiP

1
2

3

4
5
6
7

2

1

2

3

BiiiP

Creation P01
CO 00038
Retour

4

FF

1110

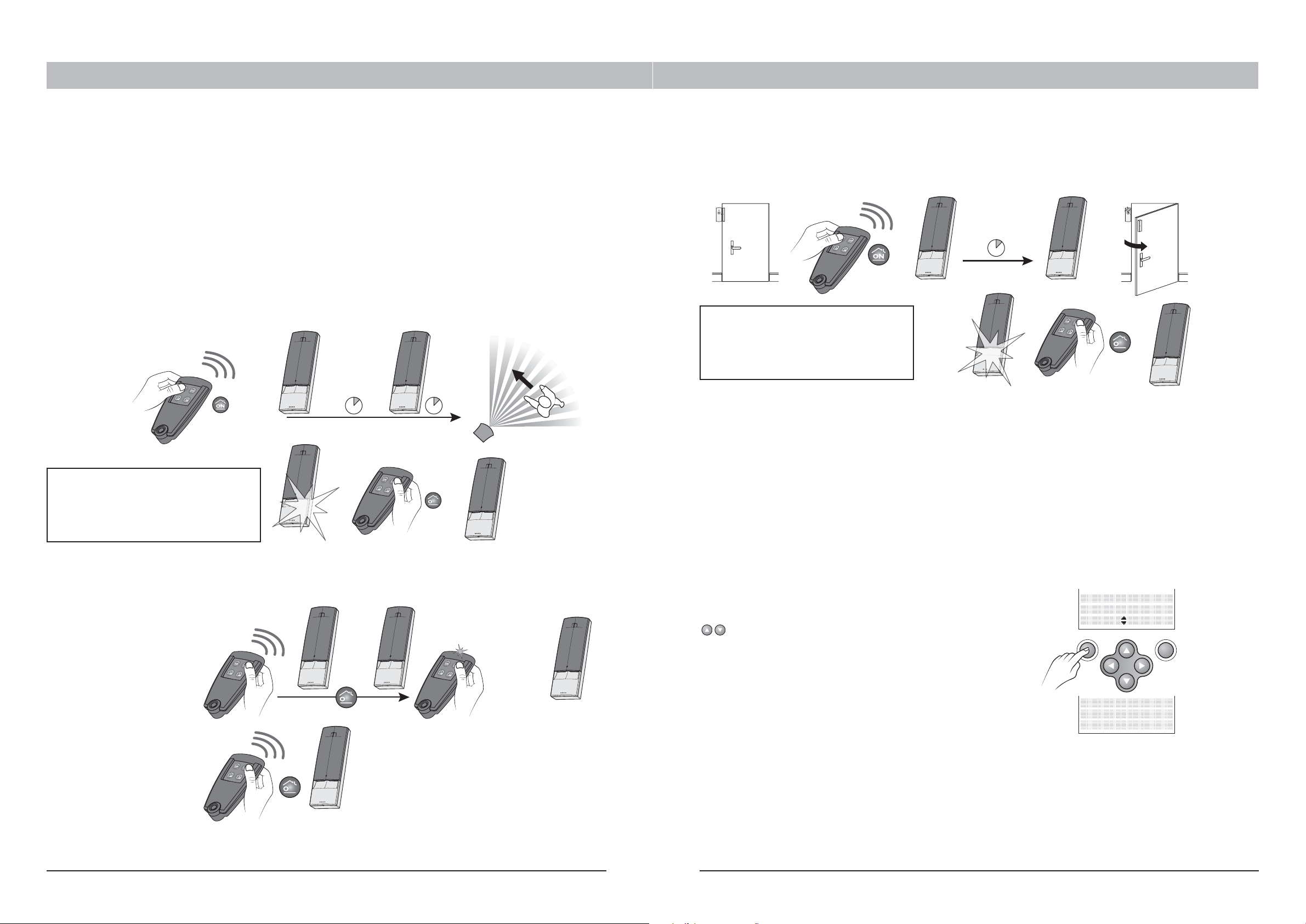

Testez votre installation dans les conditions réelles
d’utilisation en déclenchant une alarme avec chacun
de vos détecteurs.
Lors de ce test, vous devez prendre en compte le
“délai de sortie” pour que la surveillance soit effective
(2 minutes pour un détecteur de mouvement, 1 minute
pour un détecteur d’ouverture).

Tester les détecteurs de mouvement

Le détecteur de mouvement mémorise chaque
passage dans la zone de détection pendant 90
secondes (que la surveillance soit en marche ou en
arrêt).
Pour le test, activez la surveillance depuis un endroit
où vous ne serez pas détecté.
Attendez 2 minutes avant d’entrer dans la zone de
détection.

A chaque mise en marche ou arrêt de la surveillance,
la centrale émet une série de bips, indiquant qu’un
événement (ici la détection de mouvement) s’est
produit.

Pour effacer l’événement :

Recommencez les opérations ci-dessus pour
chaque détecteur de mouvement à tester.

Si le détecteur est en déclenchement
retardé, la centrale n’hurlera qu’après un
délai de 45 secondes.
Si la centrale n’hurle pas, revoir
l’installation ou l’association du détecteur.

5. Tester l’installation (Option)

Tester les détecteurs d’ouverture

Toutes les issues protégées par un détecteur
d’ouverture sont fermées.

A chaque mise en marche ou arrêt de la surveillance,
la centrale émet une série de bips, indiquant qu’un
événement (ici la détection d’ouverture) s’est produit.

Pour effacer l’événement, reportez-vous à la page
précédente.

Recommencez les opérations ci-dessus pour
chaque détecteur d’ouverture à tester.

Test des avertisseurs avec un clavier
info-commande

Sélectionner Menu puis faites défiler les menus avec

pour afficher le menu “Test avertisseur”.

Validez par OK.

La centrale confirme qu’elle a reçu l’ordre par un bip.

Les sirènes hurlent pendant 1 seconde.
Le transmetteur émet un bip.
La centrale hurle à son tour 1 seconde.

Si le détecteur est en déclenchement
retardé, la centrale n’hurlera qu’après un
délai de 45 secondes.
Si la centrale n’hurle pas, revoir
l’installation ou l’association du détecteur.

Activez la

surveillance

en dehors de la

zone de détection

“BIP”

La centrale

“hurle”

“BIP”

Attendre

2 minutes

Arrêtez

l’alarme

“BIP”

1’

Attendre
1 minute

1’1’

La centrale

“hurle”

Entrez dans la

zone de détection

FF

“BIP, BIP”

“BIP”

Ouvrez l’issue

à tester

“BIP”

FF

Arrêtez

l’alarme

“BIP BIP”

FF

FF

> 5 ‘’

“BIP BIP”

L’événement

est effacé

“BIP BIP BIP BIP...”

Le voyant

s’allume

Relâchez

“BIP”

Menu
Test avertisseur
Ok Retour

Test avertisseur

En cours . . . . . . . .

1312

BIP

La centrale doit être en mode maintenance.

Impérativement à l’aide d’un clavier info-commande.
Composez le code d’accès maître et validez par OK.

Sélectionnez Menu puis faites défiler les menus avec

pour afficher le menu “Installation”.

Validez par OK.
Faites à nouveau défiler les menus par pour
afficher le menu “Effacer produit”.
Validez par OK.

Choisir par l’identifiant ou appuyez directement
sur le bouton Test du produit à supprimer.
Validez par Oui.

Supprimer un seul produit

Supprimer plusieurs produits

La centrale doit être en mode maintenance.

- Appuyez 5 secondes sur la touche ON de la télécom­mande jusqu’à ce que la centrale émette un bip.

La centrale est en mode ajout /suppression de produits.

Puis,

- pour supprimer tous les produits sauf (la

ou les) sirène extérieure

- Appuyez plus de 5 secondes sur la touche “effacer” de
la centrale.

L’opération est signalée par un "bip long".

Les 5 voyants rouges de la centrale clignotent ensemble.

- pour supprimer tous les produits

y compris la sirène extérieure

- appuyez plus de 10 secondes sur le bouton
EFFACER de la centrale,

-

la centrale émet un premier BIP long,

- maintenez appuyé le bouton jusqu’au 2ème BIP,

- les 5 voyants clignotent simultanément.

1

2

3

4

5

alarme

autoprotection

pile

supervision

issue ouverte

effacer tester

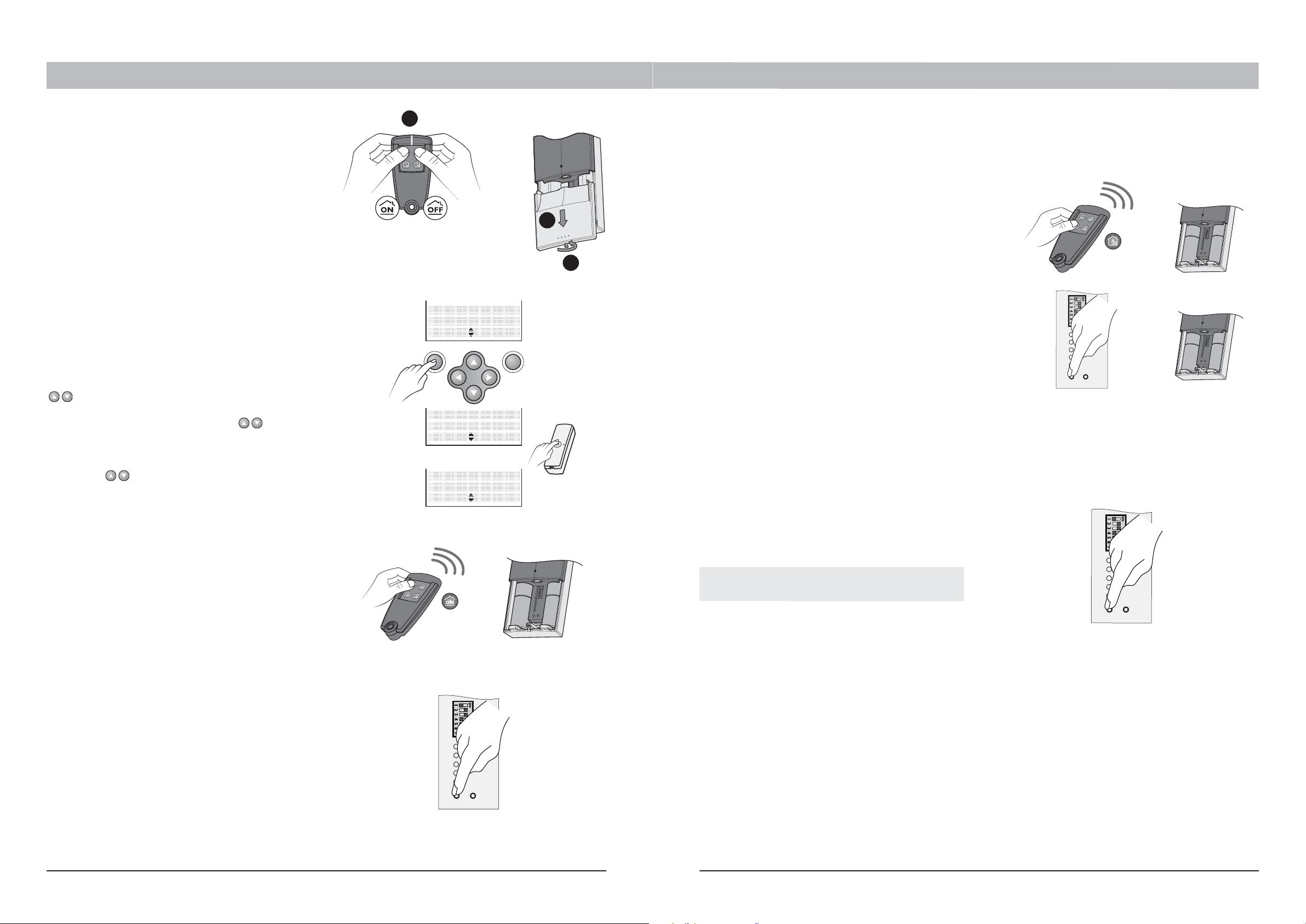

Préparer la centrale avant
toute manipulation

Mettez la centrale en mode MAINTENANCE.

Appuyez simultanément 5 secondes sur les touches
ON et OFF de la télécommande jusqu’à ce que la
centrale émette un bip et le voyant jaune clignote.

- Ouvrez la trappe de la centrale dans la minute.

6. Supprimer des produits

5 secondes

BIP

Supprimer tous les organes de
commande

Dans le cas où, dans un système, tous les organes
de commande associés à la centrale sont perdus ou
hors service, vous avez la possibilité de supprimer
leur identité de la centrale.

Pour supprimer les organes de commande

- Ouvrez la trappe pile.

La centrale déclenche une alarme et hurle.

- Enlevez une pile.

- Remettez la pile, puis appuyez sur la touche

“Effacer” pendant plus de 30 secondes.

La centrale émet un bip et tous ses voyants de
défauts clignotent.

La centrale est alors en “Menu produit”.
Vous devez alors procéder à l’enregistrement d’un
nouveau produit (télécommande ou clavier).

Ceci supprime l’identité de tous les organes de
commande associés à la centrale.

1

2

3

4

5

alarme

autoprotection

pile

supervision

issue ouverte

effacer tester

Supprimer les produits
d’une partielle (1 ou 2)

La centrale doit être en mode Maintenance
(trappe ouverte).

- Sur une télécommande , appuyez plus de 5 secondes
sur la touche “PARTIELLE 1 ou 2”, jusqu’à ce que la
centrale émette un bip.

- Appuyez 5 secondes sur la touche “EFFACER” de la
centrale jusqu’à ce que la centrale émette un bip.

Plus aucun produit n’est associé à la marche partielle
concernée.
Pour sortir du mode, appuyez sur la touche OFF de la
télécommande.

1

2

3

4

5

alarme

autoprotection

pile

supervision

issue ouverte

effacer tester

1
23

4

5
6
7

1
23

4
5
6
7

30 secondes

BIP

BIP

5 secondes

1

Installation
Effacer produit
Ok Retour

Effacer produit ?
XX - - - ­Oui Non

Effacer produit ?
CO12345
Oui Non

3

3

2

BiiiP

1
2
3
4
5

6
7

1514

Mettre en marche
la surveillance

Appuyez sur la touche ON pour la marche totale ou
sur les touches 1 ou 2 pour la marche partielle 1 ou 2.

La centrale émet un BIP.

Surveillance totale : elle correspond à la mise sous
surveillance de tous les détecteurs.

Surveillance d’une partielle : elle correspond à la
mise sous surveillance de tous les détecteurs de la
marche partielle concernée.

Arrêter la surveillance

Lorsque vous arrêtez la surveillance :

- la centrale émet deux BIPS,

Surveillance à l’arrêt, la centrale est toujours fonction­nelle et continue à recevoir les informations de supervi­sion et d’autoprotection.
Toute ouverture du boîtier d’un produit (autoprotection)
déclenchera une alarme.

- A la mise en surveillance, vous disposez d’une
minute pour quitter les lieux.

- Un système en marche totale ne pourra être passé
en marche partielle qu’après avoir réalisé un arrêt
avec une télécommande ou un clavier.

A l’entrée dans la zone surveillée, vous avez
45 secondes pour mettre le système en arrêt (si le
déclenchement retardé a été réglé à la mise en servi­ce du détecteur).
Durant cette période la centrale émet des bips de
mise en garde.

7. Utilisation avec une télécommande

Le voyant de la télécommande indique l’état du
système.

- Rouge fixe pendant 1 seconde :

émission vers la centrale,

- Rouge clignotant pendant 2 secondes :

refus centrale
(exemple : ordre refusé en cas d’issue ouverte)

- Vert fixe pendant 1 seconde :

lorsque vous effectuez une commande ON, OFF
ou marche partielle et que la centrale a accepté
l’ordre.

Délai d’une

minute

Surveillance

activée

Surveillance

désactivée

Entrée dans

la pièce

surveillée

BIP, BIP

BIP, BIP... BIP

BIP

BIP

Mise en

marche totale

Mise en

marche

partielle 1

Mise en
marche
partielle 2

Mise en
arrêt

Voyant

Marche forcée
(avec une issue ouverte)

Lors de la mise en marche de la surveillance, si une
issue est restée ouverte, la centrale refuse de se
mettre en marche et émet des “bips” pour signaler le
défaut “issue ouverte”.
Pour mettre en marche forcée, validez une 2ème fois
par ON dans les 10 secondes qui suivent le 1er
appui.

Effacement des événements

Lors de votre retour, en passant en mode arrêt
surveillance, la centrale vous signalera par des bips
sonores s’il y a eu des événements d’alarme pendant
votre absence.
Ces événements (détection intrusion, défaut produit,
etc...) peuvent être effacés pour ne plus être signalés
par la centrale.

Exemple : à l’aide d’une télécommande

- Appuyez plus de 5 secondes sur la touche “OFF”.

La centrale confirme l'opération par un "bip".

> 5 ‘’

“BIP BIP”

“BIP”

“BIP BIP BIP BIP...”

“BIP BIP”

Relâchez

Le voyant

s’allume

L’événement

est effacé

FF

FF

• L'événement "piles basses" ne peut être effacé
que par le remplacement des piles concernées.

• Un événement effacé est stocké dans l’historique
et n’est plus signalé à l’utilisateur.

• La centrale date et enregistre tous les événements
survenus dans le système.

• L’historique est consultable à l’aide du clavier info
commande.

1’

Une issue

protégée

est ouverte

< 10”

“BIP BIP BIP...”

La centrale refuse

de se mettre

en marche

“BIP”

La surveillance

est en marche

45”

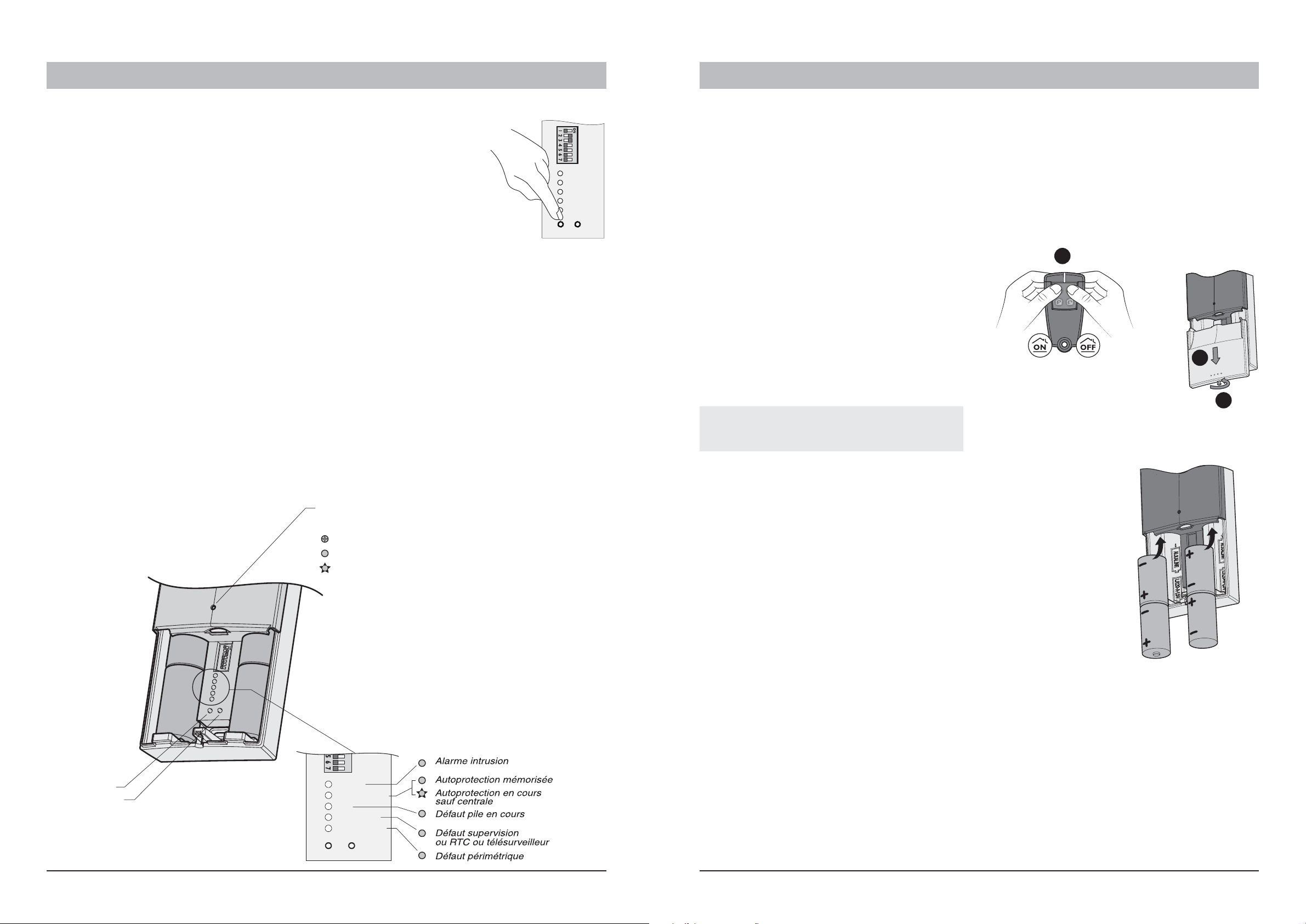

9. Remplacement des piles8. Signalisation

Passer la centrale en mode
MAINTENANCE

Avant d’ouvrir le produit pour changer les piles.

➊ Appuyez simultanément sur les touches ON et
OFF de la télécommande (environ 5 secondes)
jusqu’à ce que la centrale émette un BIP.

Son voyant clignote.

➋➌Ouvrez la trappe de la centrale.

Changer les piles

Une fois les piles changées.

Refermez la trappe de la centrale.

Quand les piles d’un des produits sont usées, vous êtes averti lors de la mise en marche et de l’arrêt de la
surveillance par une série de BIPS. Pour repérer le produit en cause, utilisez la touche information du clavier
info-commande.
De plus, chaque produit signale de manière indépendante lorsque ses piles sont usées :

- les détecteurs émettent des bips à chaque détection, sur certains détecteurs le voyant clignote.

- le voyant de la télécommande clignote à chaque appui,

- le voyant pile du clavier info-commande s’affiche,

- le transmetteur émet des bips à chaque mise en marche ou arrêt de la surveillance (ou “défaut piles” avec sa
synthèse vocale.

Vous disposez d’une minute pour ouvrir la trappe de
la centrale. Au-delà de ce délai, la centrale risque de
hurler à son ouverture.

5 secondes

BIP

Des précautions sont à prendre :

- respecter les polarités +/- lors de la mise en place dans l’appareil,

- ne pas les jeter (dans un souci du respect de l’environnement, vous devez
rapporter les piles dans un lieu de collecte),

- ne pas les recharger,

- utiliser des piles strictement identiques à celles fournies avec votre

appareil (piles alcalines).

4 piles alcalines
1,5 V - LR20 (D)

1716

Lors de votre retour, en passant en mode arrêt sur­veillance, la centrale vous signalera par des bips
sonores s’il y a eu des événements d’alarme pendant
votre absence.

Ces événements (détection intrusion, défaut produit,
etc...) peuvent être acquittés, c'est-à-dire ne plus être

signalés par la centrale.

Deux solutions pour acquitter les
événements (autres que "piles basses") :

• A l’aide d’un organe de commande

- Appuyez plus de 5 sec. sur la touche “OFF”
d’une télécommande ou d’un clavier de
commande (après saisie du code d'accès) ou
utiliser le clavier info commande (voir notice).
La centrale confirme l'opération par un "bip".

• A l’aide de la centrale

- Mettre la centrale en mode Maintenance
(trappe pile ouverte).
Les voyants lumineux rouges indiquent les
problèmes en cours.

Etats des voyants en mode normal et en mode maintenance

Acquittement / Effacement des événements

- Appuyez sur la touche

“effacer”.

La centrale confirme
l'opération par un "bip".

Dans chacune des deux
solutions, cette opération
acquitte tous les événements actifs dans l'installation.

L'événement "piles basses" ne peut être acquitté que
par le remplacement des piles concernées.

Historique

Un événement acquitté est stocké dans l’historique et
n’est plus signalé à l’utilisateur.
La centrale date et enregistre tous les événements
survenus dans le système.

L’historique est consultable à l’aide d’un clavier info
commande ou vocalement à l’aide d’un transmetteur
téléphonique (voir notices correspondantes).

Touche effacer

Touche tester

1

alarme

2

autoprotection

3

pile

4

supervision

5

issue ouverte

effacer tester

1

3

3

2

Voyant de
fonctionnement (jaune)

flashe 0,1s / 1s

allumé fixe

clignote 0,5s / 0,5s

1

2
3
4

5
6

7

1

2

3

4

5

1

alarme

2

autoprotection

3

pile

4

supervision

5

issue ouverte

Mode maintenance

Menu PRODUIT

Menu PARTIELLE

Mode MAINTENANCE

effacer tester

Centrale sirène

- Alimentation : 4 piles alcalines LR20-D (fournies)

- Isolement classe III

- Conso. en veille 350 µA max.

- Conso. moyenne en émission 50 mA max.

- Conso. moyenne en alarme 300 mA max.

- Autonomie de 3 ans en utilisation normale

- Fréquences radio 434 et 868 MHz (Norme EN 300 220)

- Equipement Hertzien de Classe 1 (peut être mis sur le
marché et mis en service sans restrictions)

- Portée radio de 100 à 300 mètres en champ libre,
variable selon les équipements associés (portée pouvant
être altérée en fonction des conditions d'installation et de
l'environnement électromagnétique)

- Equipement d’alarme radio

- Puissance sonore à 1 m : 104 dB,+/-2dB

- Autoprotection à l’ouverture et à l’arrachement

- Utilisation en intérieur exclusivement

- Indice de protection : IP30 - IK04

- Température de fonctionnement : de -10°C à +55°C

- Température de stockage : de -10°C à +70°C

- Dimensions : 110 x 323 x 54 mm

- Poids (avec piles) : 1120 gr.

11. Caractéristiques techniques

18 19

10. Aide

L'objectif de ce chapitre est de vous aider à résoudre
rapidement les problèmes les plus courants que vous
pourriez rencontrer sur votre système d'alarme lors
de l'installation.
En cas de doute, si le problème persiste ou s'il ne se
trouve pas dans cette liste, contactez nos services :

Absence de bip d'un détecteur, d’un transmetteur ou
d'une sirène lorsque vous appuyez sur le bouton test.

Le voyant de la télécommande ne s'allume pas lors
d'un appui sur la touche OFF.

L'écran du clavier info-commande est totalement éteint.

Le clavier de commande n'émet aucun bip quand
vous appuyez sur une touche.

• Vérifiez le sens et l'état des piles.

• Vérifiez la connexion du bloc piles (pour la sirène extérieure)

• Vérifiez que le produit est monté conformément aux
recommandations de sa notice.

Un produit est totalement inactif

Le voyant de la centrale clignote en permanence et
le clavier info-commande affiche uniquement une
maison vide.

• Le système est resté en état maintenance car le boîtier d'un des
éléments du système est mal fermé.

• Ouvrez à nouveau la trappe de la centrale.

• Vérifiez chaque élément jusqu'à ce que le voyant
AUTOPROTECTION soit éteint.

• Vérifiez l’autoprotection de la centrale

• Refermez la trappe de la centrale, le système est prêt à fonc­tionner.

La centrale ne réagit pas ou émet une série de bips
lors du test d'un produit.

• Vérifiez que le produit est bien fermé et correctement fixé au mur.

• Vérifiez l'état des piles de la centrale et changez-les si nécessaire.

• Vérifiez que le produit est reconnu par la centrale.

• Refaites le test en rapprochant le produit de la centrale. Si la
centrale réagit, vous avez un problème de communication radio
avec la centrale. Vous devez modifier l'emplacement définitif du
produit.

La centrale

• Vérifiez que le boîtier du produit est correctement fermé ou qu’il
n’est pas soumis à de fortes vibrations.

Déclenchement intempestif de
l'autoprotection d'un produit

Détecteur de mouvement

• Vérifiez qu'aucun élément perturbateur ne se trouve dans le
champ de détection (animal, bouche d'aération, chauffage, courant
d'air important, cheminée…), sinon déplacez le détecteur.

Détecteur de mouvement animaux

• Vérifiez que votre animal ou vos animaux respecte(nt) bien les
limites d’utilisation (voir chapitre “installer les éléments”, § le
détecteur de mouvement), sinon utilisez une protection périmé­trique (détecteur d’ouverture) pour surveiller cette zone.

Détecteur d’ouverture

• Vérifiez que la distance entre le détecteur et la partie aimant
n'est pas trop grande.

• Si l'issue est soumise à des vibrations trop importantes, remplacez
le détecteur d'ouverture par un détecteur de mouvement.

• Vérifiez l’autoprotection.

Déclenchement intempestif de l'alarme
intrusion à cause d'un détecteur

Quand vous rentrez dans le local protégé, l'alarme se
déclenche immédiatement et vous n'avez pas le temps
d'accéder à un clavier pour arrêter la surveillance.

• Le ou les détecteurs protégeant l'accès au clavier ne sont pas
en position "déclenchement retardé".

A chaque détection (passage devant un détecteur de
mouvement ou ouverture d'une issue protégée), le
détecteur émet un bip.

• Vous avez appuyé sur la touche test du détecteur.
Le bip s'arrêtera automatiquement à la fin du test.

Autres problèmes sur un détecteur

Le voyant s'allume à chaque appui sur une touche,
mais la centrale ne réagit pas.

• Si la centrale est en mode MAINTENANCE (le voyant de la
centrale clignote en permanence), refermez le boîtier de tous les
éléments du système, puis la trappe de la centrale.

• Vous n'êtes pas assez près de la centrale.

Télécommandes

Clavier info-commande

Le clavier ne commande pas la centrale.

• Vérifiez que ce clavier est bien reconnu par la centrale.

• Vérifiez que la communication avec la centrale est effective et
déplacez le clavier si nécessaire.

Le clavier émet une série de bips à chaque fois que
vous composez le code d'accès.

• Vous avez composé un code erroné.

• Recomposez le code d'accès.

Le clavier ne vous propose plus de composer le code
d'accès.

• Vous avez composé plus de 3 codes erronés.

• Attendez 2 minutes avant de recomposer le code.

Le dessin de la pile est allumé.

• Vous devez changer les piles du clavier info-commande.
