TYXAL
Guide d’installation et d’utilisation
Centrale sirène
CSX20 - 2 marches partielles
CSX40 - 4 marches partielles
*2700640_Rev.8*
Appareil conforme aux exigences des directives
R&TTE 1999/5/CE
Organismes certificateurs :
AFNOR Certification - www.marque-nf.com
CNPP Certification - www.cnpp.com
Référentiel de certification NF324-H58 pour la classification 2 boucliers :
Certificat N°1120060650 (CSX 20)
Certificat N°1120060640 (CSX 40)
DELTA DORE - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
3
SOMMAIRE
Guide d’installation rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sommaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1 Présentation du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Présentation de la centrale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5 Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6 Paramétrage des options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7 Mode maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8 Passage en menu produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9 Apprentissage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
10 Configuration des marches partielles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
11 Suppression d’un produit du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
12 Test des éléments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
13 Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Etat arrêt surveillance
Etat surveillance totale
Etat marche partielle
Cycles d’alarme / Déclenchement détection
Détection technique
Détection d’alerte
Marche forcée

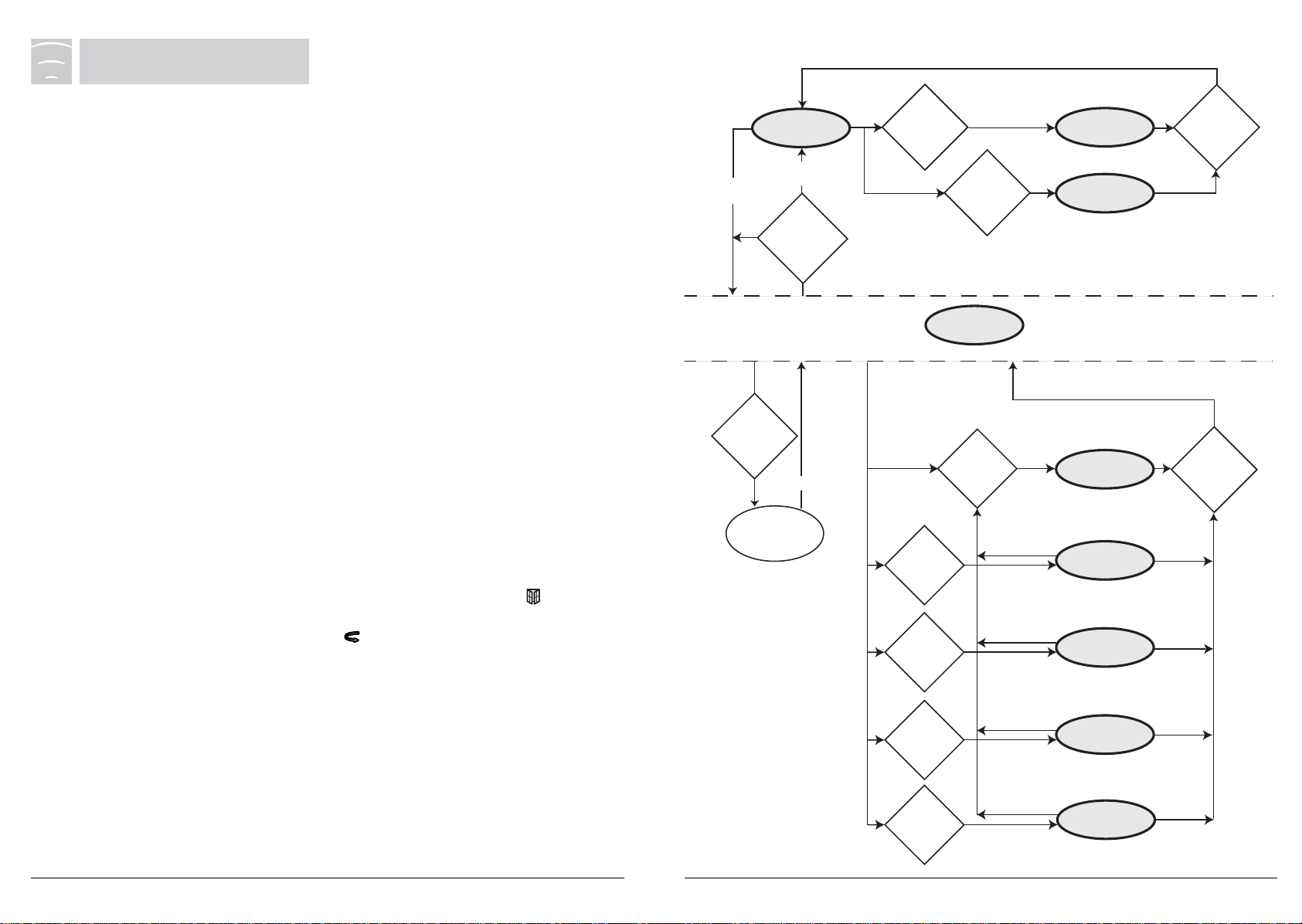

Diagramme des états d’utilisation
14 Signalisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
15 Fonctions particulières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
La supervision
Supprimer le premier organe de commande

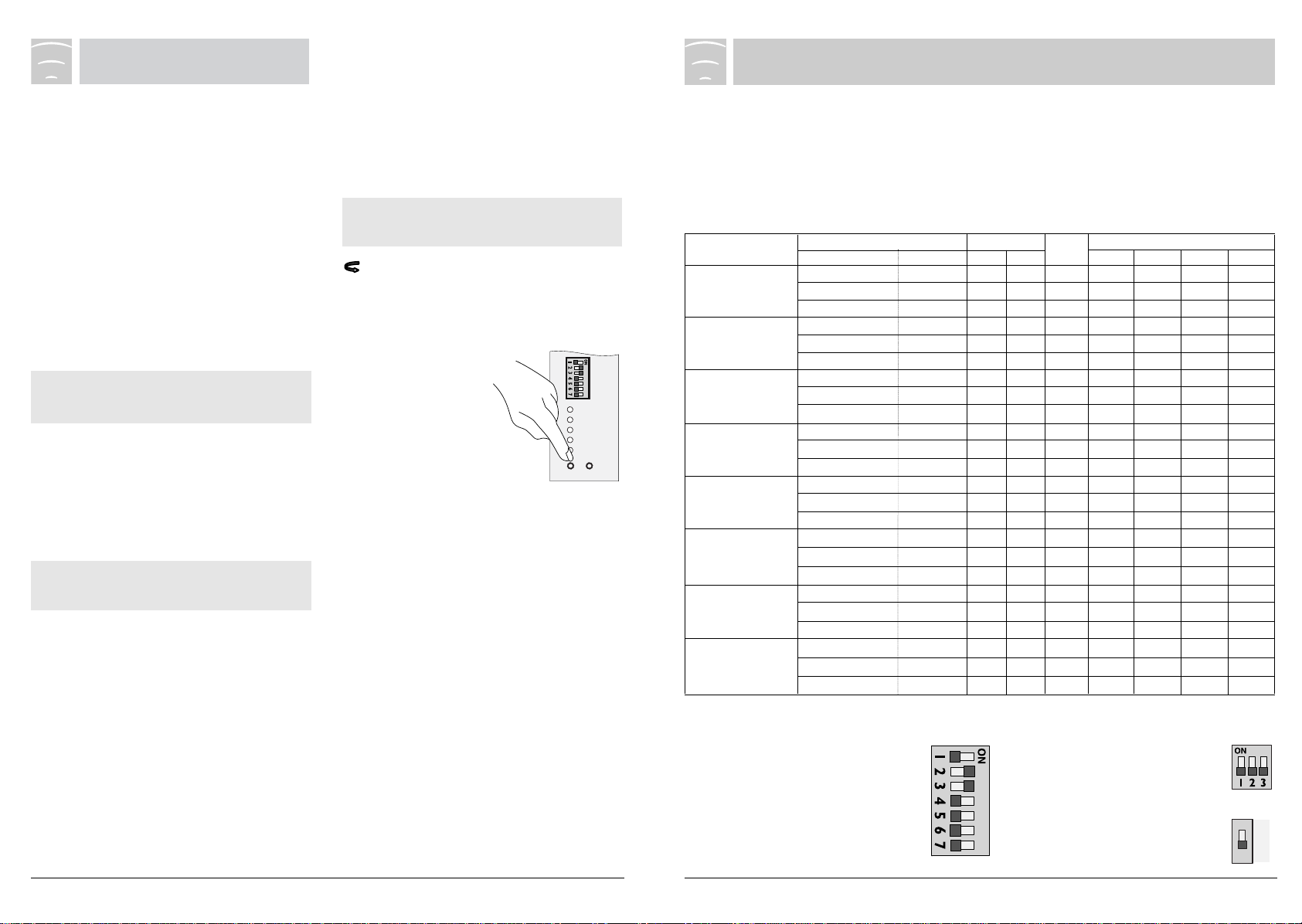

16 Tableau de configuration personnalisée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Tableau d’installation
Rappel paramétrage système
17 Récapitulatif d’exploitation du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
18 Aide technique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
19 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Lexique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

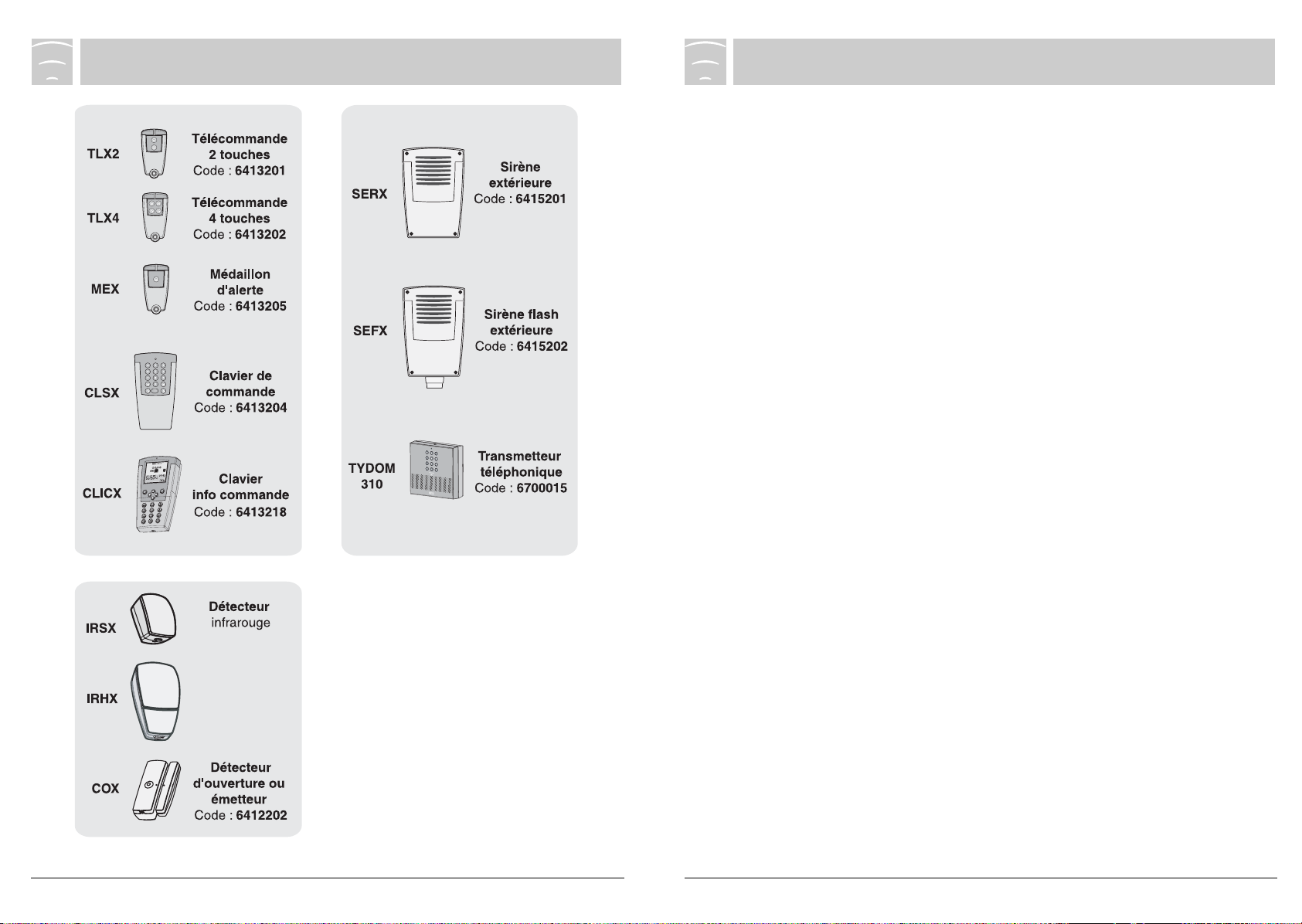

Produits de la gamme Tyxal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2
Installation et préparation :
- fixer la centrale avec le support mural, avec les piles , laisser la trappe ouverte (mode maintenance),
- pour les détecteurs, les claviers et le transmetteur, fixer le fond ou le socle au mur, avec les piles
puis refermer les boîtiers, pour la sirène, fixer le fond et installer le bloc pile sans refermer le boîtier.
Apprentissage (enregistrer) des éléments du système :
Passer la centrale en menu “produit”:
-appuyer soit, plus de 5 secondes sur la touche ON de la télécommande ou du clavier de commande après la saisie du code d’accès. Avec un clavier info commande CLICX, appuyer sur une touche
pour “réveiller”l’affichage, puis à nouveau sur cette touche pour avoir l’invite “Entrer code”et
l’affichage des 4 tirets. Appuyer sur la touche ON du CLICX. La centrale émet un bip sonore.
Apprendre (enregistrer) les produits :
- pour le clavier de commande et le clavier info commande, reprendre la procédure décrite ci-dessus,
- pour les détecteurs, les sirènes, appuyer sur leur touche TEST respective.
- pour le transmetteur Tydom 310, saisisser les 4 premiers chiffres du code d’accès (1234 par
défaut),
puis appuyer sur ( ) 5 sec. jusqu’à ce que la centrale émette un bip,
- à chaque fois qu'un nouveau produit est initialisé, la centrale confirme par un bip sonore et par son
témoin lumineux. Pour sortir du menu “produit”, appuyer sur la fonction arrêt d’une télécommande
ou d’un clavier.Fermer le capot de la sirène.
Affectation de détecteurs à des marches partielles :
- appuyer 5 sec. sur la touche 1 ou 2 (en fonction de la marche partielle à configurer) de la
télécommande ou d’un clavier, la centrale émet un bip sonore (menu “partielle”),
- appuyer sur la touche TEST de chaque détecteur à intégrer,
- la centrale émet un bip pour confirmer l'enregistrement du détecteur dans la marche partielle,
- pour sortir du menu “partielle”, appuyer sur la fonction arrêt de la télécommande ou d’un clavier.
Configuration du transmetteur :
- raccorder le transmetteur au réseau téléphonique,
- à l'aide d'un téléphone extérieur (téléphone GSM par exemple), appeler le transmetteur,
- suivre les instructions du guide vocal pour personnaliser le code d'accès (code usine 123456), régler
l'horloge, enregistrer les numéros d'appel et l'annonce vocale.
Configuration du clavier info commande :
- appuyer sur une touche pour “réveiller” l’affichage, composer le code principal (code usine 1234),
régler l'horloge, attribuer un nom à chaque produit du système, lancer un téléchargement
en sélectionnant “Menu” puis afficher “Téléchargement”.Valider par OK (décompte de 69 à 1).
TEST DU SYSTEME
Test des détecteurs :
- appuyer sur la touche TEST d'un détecteur , la centr ale confirme (émission d’un bip et témoin lumineux),
- les détecteurs IRSX/IRHX durant 5 minutes sont en mode TEST et émettent un bip à chaque détection,
- les détecteurs COX durant 1 min 30 sont en mode TEST et émettent un bip à chaque ouverture de l’issue.
Test des avertisseurs :
- appuyer sur la touche ”tester” de la centrale,
- chaque avertisseur ainsi que la centrale émettent successivement un bip sonore,
- Refermer la trappe pile de la centrale afin de tester les organes de commande.
Test des claviers et télécommandes :
- composer le code si nécessaire puis appuyer sur OFF de chaque produit,
- pour le Clicx sélectionner “Menu” puis afficher ”Test avertisseur” et valider par OK
- à chaque appui, la centrale doit émettre deux bips sonores (mise hors surveillance).
ON
GUIDE D’INSTALLATION RAPIDE
ON
*
Les marches partielles peuvent être commandées à partir d'une télécommande, d'un clavier
de commande CLSX ou d'un clavier info commande CLICX.
La configuration des marches partielles est
réalisée avec la télécommande (ou un des claviers) et les détecteurs à intégrer.
LOCAL A PROTEGER
MARCHE PARTIELLE 4
MARCHE PARTIELLE 2
MARCHE TO TALE
MARCHE PARTIELLE 3
MARCHE PARTIELLE 1
Les centrales Tyxal CSX permettent de protéger
soit l’ensemble d’un local, soit une partie du
local.

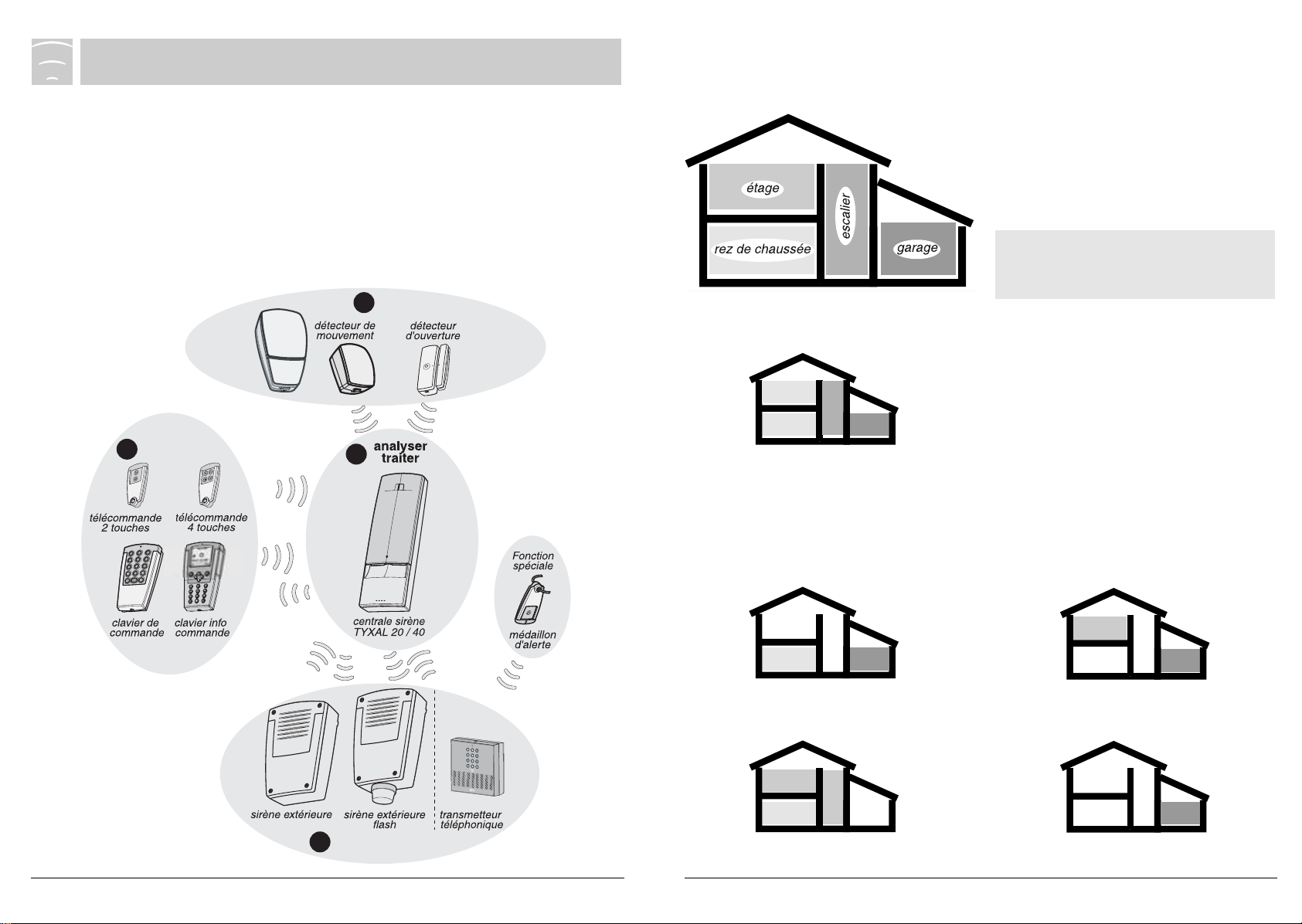

EXEMPLES DE MARCHES PARTIELLES
LES MARCHES PARTIELLES
Chaque détecteur peut appartenir à plusieurs
marches partielles (cas de recouvrement).
Exemple ci dessous :
Le détecteur du garage est affecté aux marches
partielles 1, 2 et 4 ( MP1, MP2 et MP4).
Toutefois, une seule marche partielle peut être
utilisée à la fois.
5
- 2 marches partielles (1 et 2) sont
disponibles sur la CSX20,
- 4 marches partielles (1, 2, 3 et 4) sont
disponibles sur la CSX40.
4
Les produits de la gamme Tyxal fonctionnent
sur deux bandes de fréquences :
434 et 868 MHz.
Seul le nombre de marches partielles
différencie les 2 types de centrales :
- CSX20 : Centrale sirène 2 marches partielles
- CSX40 : Centrale sirène 4 marches partielles
0
L’installation peut comporter une capacité max.
d’éléments quel que soit le type de centrale :
- détecteurs divers 40 max
- télécommandes + claviers 14 max
- médaillons d’alerte 04 max
- claviers info commande 02 max
- transmetteurs 02 max
- sirènes 04 max
Chaque élément est sécurisé par une identité
unique. Une surveillance de la liaison radio est
effectuée périodiquement de façon automatique.
PRÉSENTATION DU SYSTEME
1
commander
1
détecter
2
3
4
signaler alerter
INSTALLATION
4
Emplacement de la centrale :
- Sur une surface plane, avec suffisamment
d'espace au dessus et au dessous pour
l'installation et l'ouverture de la trappe pile.
- Au milieu du système pour une meilleure
liaison radio.
- Dans un endroit dégagé pour une dispersion
optimale du son de la sirène intégrée à la
centrale.
- Dans un endroit difficilement localisable par un
étranger mais accessible à l'utilisateur.
- Dans un endroit protégé par un détecteur
infrarouge.
- La centrale doit être placée en hauteur (éviter
les sous-sols).
MAUVAIS
MAUVAIS
BON
BON
- Ouvrir la centrale en
enlevant la trappe pile.
- Fixer le support mural.
- Accrocher la centrale
au support mural.
- Enlever la languette de protection et les piles .
- Fixer la centrale en vissant la vis du fond de la
trappe pile.
- Placer les piles (voir chapitre ALIMENTA TION).
3
4

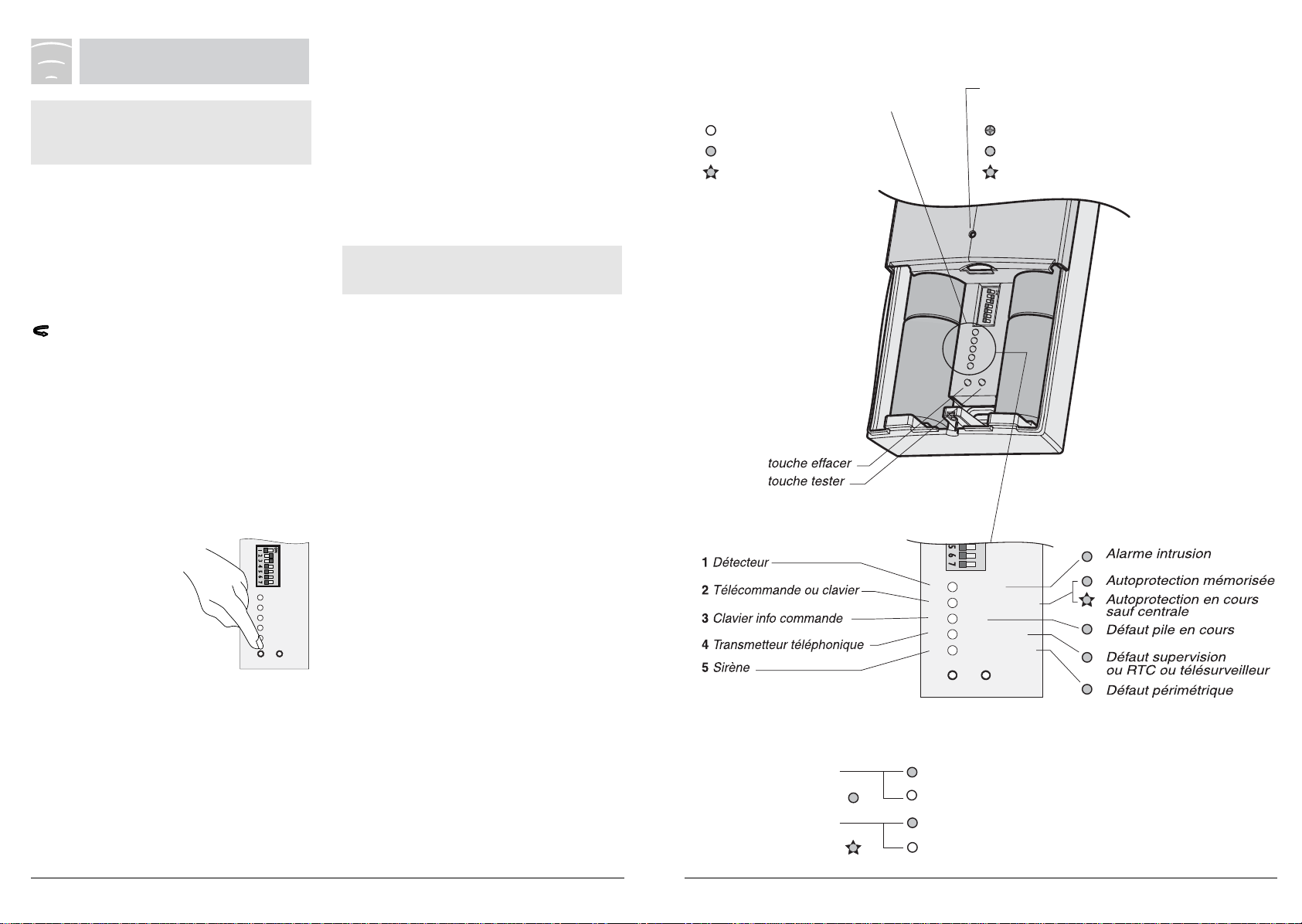

ALIMENTATION
5
Pour remplacer les piles, la centrale doit
être en mode Maintenance (trappe ouverte).
Lors du changement tous les témoins lumineux s’allument une fois.
Signalisation de piles basses :
A chaque mise en marche ou arrêt du système,
par une série de 3 bips courts. Cette information
peut également être donnée par un transmetteur
téléphonique.Le délai pour procéder au remplacement des piles, avant l’arrêt total de la
centrale, est d’environ 1 mois.
Mise en place des piles :
- Placer les 4 piles alcalines neuves de même
type LR20 (ou D), de même provenance et de
même date en respectant la polarité indiquée.
Ne pas jeter les piles usagées, celles-ci seront
récupérées sur le lieu d’achat.
Lorsque la centrale est
vierge, tous les témoins
lumineux rouges clignotent rapidement.
Le témoin lumineux de
fonctionnement jaune
“flashe” indiquant que la
centrale est en mode
“Maintenance” et qu’elle
est prête à recevoir le premier organe de commande (TLX2/4 ou clavier).
7

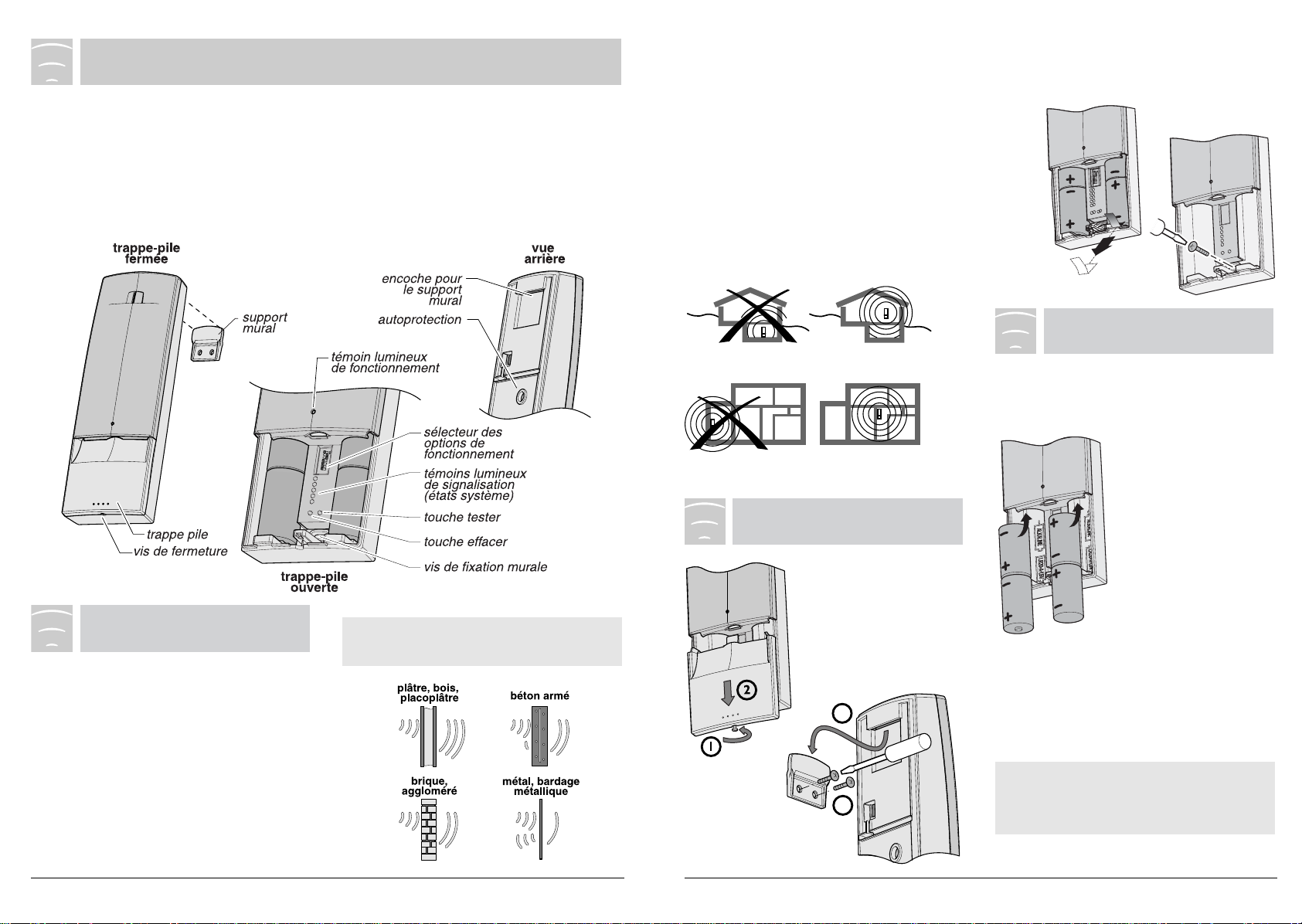

PRÉSENTATION DE LA CENTRALE
PRÉPARATION
3
2
La centrale est le cerveau du système d'alarme.
Elle analyse les messages des détecteurs et
donne l'alerte vers le transmetteur et la sirène.
La centrale sirène TYXAL gère les détections
intrusion et les risques domestiques.
Elle intègre une puissante sirène de 106 dB.
Elle peut fonctionner sur une marche totale ainsi
que sur des marches partielles.
1
2
34
5
6
7
Contenu :
- une centrale sirène radio TYXAL CSX20
ou CSX40,
livrée avec ses 4 piles 1,5V type LR20
- une notice d'installation,
- un sachet de visserie,
- le suppor t mural.
Choix des emplacements :
Avant toute installation, il est nécessaire de choisir convenablement les endroits où devront être
placés les différents produits.
Précautions d'installation générale :
Dans l'habitat, les ondes radioélectriques sont
réfléchies et atténuées selon les structures rencontrées.
La propagation peut être altérée, donc éviter
d’installer les produits à proximité de masses
métalliques importantes (poutres...) ou d’un
tableau électrique.
Il est recommandé de tester la transmission
radio avant d’installer définitivement la centrale (voir chapitre “TEST”).
90 100% 10 70%
65 95% 0 10%
6
1
2
3
4
5
6
4 piles
7
type
LR20
Enlever la
languette
de protection

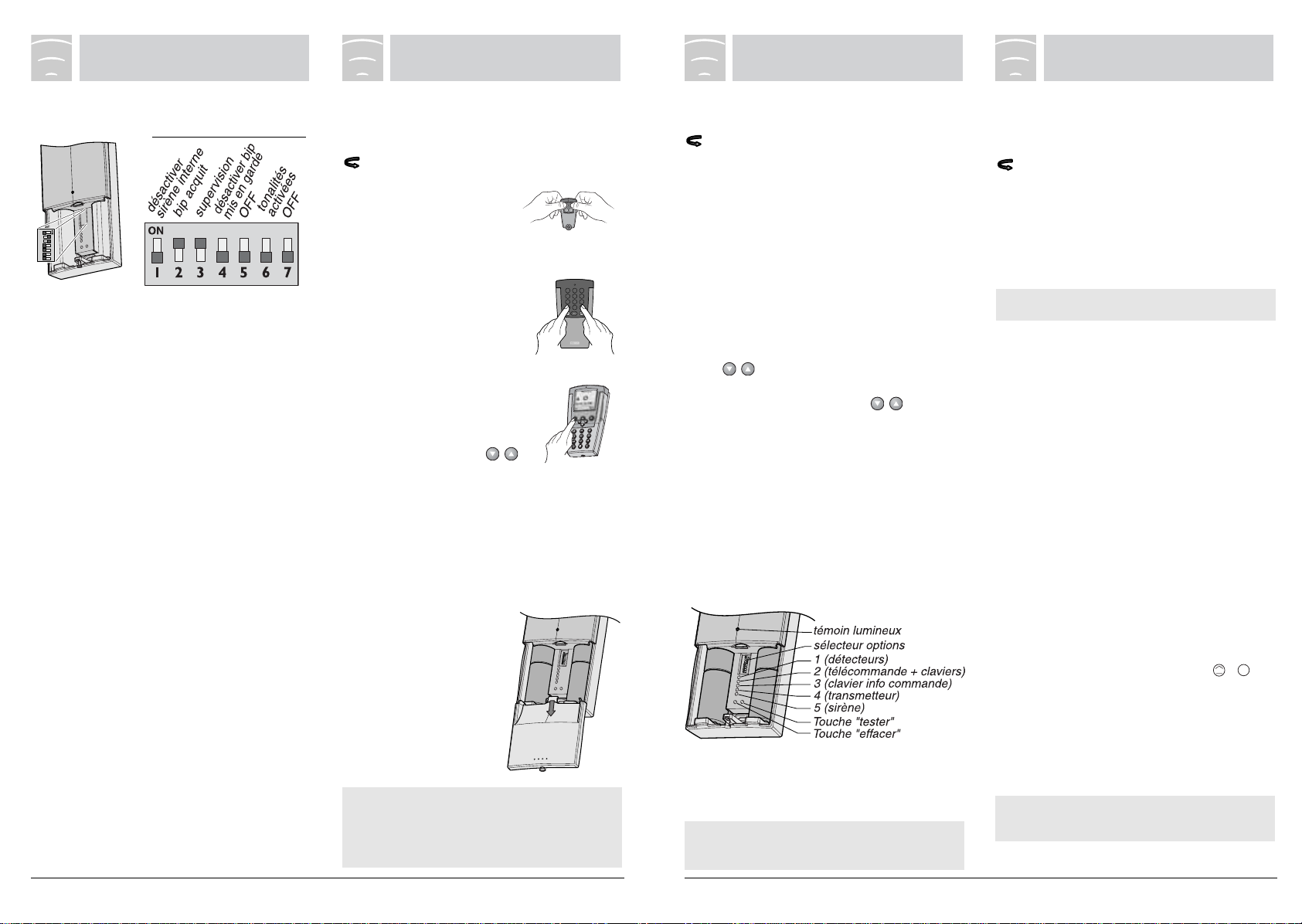

PASSAGE EN
MENU PRODUIT
8
APPRENTISSAGE
(Enregistrement)
9
Quand tous les éléments sont enregistrés,
refermer la trappe pile de la centrale.
La centrale doit être en mode Maintenance
(trappe ouverte).
Selon l’organe de commande :
• TLX2 - TLX4
- Appuyer plus de 5 sec. sur la touche “ON”.
La centrale émet un bip, et son témoin lumineux “2” (télécommande + clavier) s’allume.
• CLSX
- Saisir le code d’accès (1 2 3 4 par défaut).
-Appuyer plus de 5 sec. sur la touche “ON”.
La centrale émet un bip et son témoin lumineux
“2” (télécommande + clavier) s’allume.
• CLICX
-Saisir le code d’accès maître, valider par OK.
-Sélectionner Menu puis faire défiler les menus
avec pour afficher le menu “Installation”,
valider par OK
.
- Faire défiler les menus avec pour affi-
cher le menu “Ajouter produit”, v alider par OK.
La centrale passe alors en mode “Ajout de pro-
duit”. Elle émet un bip et son témoin lumineux
“3” (clavier info commande) s’allume.
Le témoin lumineux de fonctionnement jaune
devient fixe lorsque la centrale est en menu
Produit. L’apprentissage du premier organe
de commande utilisé est fait.
Vous pouvez alors réaliser l’apprentissage
(enregistrement) des autres produits du
système (voir ci-contre).
La centrale émet plusieurs bips si le produit
est mal enregistré, en limite de por tée radio
ou si le nombre maxi. d’éléments est atteint.
Pour que la centrale reconnaisse les éléments du
système, vous dev ez lui apprendre chacun d’eux.
Passer la centrale en mode Maintenance (trap-
pe ouverte) puis en menu Produit.
Enregistrer l'identité de tous les produits
du système les uns après les autres.
• Ajout IRSX/IRHX ou COX
-Appuyer sur la touche TEST du détecteur.
La centrale émet un bip et son témoin lumineux
“1” (détecteur) s’allume
.
T ous les détecteurs enregistrés seront désormais actifs lors de la mise en marche totale.
• Ajout TLX2 - TLX4 ou MEX
- Appuyer plus de 5 sec.sur la touche “ON”de la
télécommande, ou sur la touche “SOS” du
médaillon d’alerte, que vous désirez ajouter.
La centrale émet un bip et son témoin lumineux
“2” (télécommande + clavier) s’allume.
• Ajout CLSX
- Saisir le code d’accès principal (1234 par déf.).
- Appuyer plus de 5 sec. sur la touche “ON”.
La centrale émet un bip et son témoin lumineux
“2” (télécommande + clavier) s’allume.
• Ajout CLICX
- Appuyer sur une touche pour “réveiller” l’affi-
chage, puis à nouveau sur cette même touche
pour avoir l’invite “Entrer code” et l’affichage
des 4 tirets (“- - - -”).
-Appuyer sur “ON” du clavier CLICX
La centrale émet un bip et son témoin lumineux
“3” (clavier info commande) s’allume.
• Ajout TYDOM 310
-Saisisser les 4 premiers chiffre du code d’accès
(1234 par défaut),
puis appuyer sur ( )
5 sec. jusqu’à ce que la centrale émette un bip,
La centrale émet un bip et son témoin lumineux
“4” (transmetteur) s’allume.
• Ajout SERX - SEFX
- Appuyer sur la touche TEST de la sirène.
La centrale émet un bip et son témoin lumineux
“5” (sirène) s’allume.
ON
La sortie du menu “produit” se fait automatiquement au bout de 5 minutes après l'ajout du dernier produit, ou par la fonction “arrêt”d’un organe de commande.
La centrale émet un bip.
Pendant 5 min. l’IRSX ou l’IRHX est en mode
Test et émettra des bips à chaque détection.
1
2
3
4
5
6
7
1
2
3
4
5
Le fait de refermer la trappe pile de la centrale puis de la ré-ouvrir avant 10 sec. remet
la centrale en mode Maintenance.
9
PARAMÉTRAGE DES
OPTIONS
6
MODE MAINTENANCE
7
La centrale CSX est configurée pour un fonctionnement standard.
12345 6 7
1 - Désactiver sirène interne centrale :
En cas d’alarme intrusion,
- sur ON la sirène interne de la centrale n’hurle pas,
- sur OFF elle sera active donc elle hurlera.
Quelle que soit la position du switch 1, la sirène
est toujours active lors d’une autoprotection ou
d’une alarme technique.
2 - Niveau sonore des bips d'acquittement :
- sur ON le niveau sonore des bips est faible,
- sur OFF le niveau sonore des bips est fort.
3 - Supervision :
La supervision permet de sur veiller en permanence les éléments du système (hors télécommandes). Si la centrale ne reçoit pas le message de supervision de chaque produit, elle avertit
l'utilisateur lors de tout changement d’état de
surveillance en émettant une série de bips.
- sur ON la supervision est active,
- sur OFF la supervision est inactive.
4 - Désactiver les bips de mise en garde :
En surveillance effective, si vous passez devant
un détecteur temporisé (IR ou CO), vous lancez
une temporisation de 45 sec (ex :accès clavier).
Cette temporisation est signalée par des bips
que vous pouvez supprimer.
- sur ON les bips de mise en garde sont actifs,
- sur OFF les bips de mise en garde sont inactifs.
6 - Activer les tonalités spécifiques :
- sur ON hurlement incendie et technique,
- sur OFF bip de mise en garde.
5 et 7 - Laisser sur OFF.
(réservé aux applications futures)
CONFIGURATION USINE
Selon l’organe de commande :
• TLX2 - TLX4
- Appuyer plus de 5 sec.
simultanément sur les
touches “ON” et “OFF”.
• CLSX
- Saisir le code d’accès
(1 2 3 4 par défaut).
- Appuyer plus de 5 sec.
simultanément sur les
touches “ON” et “OFF”.
• CLICX
- Saisir le code d’accès maître
(1 2 3 4 par défaut).
-Sélectionner Menu puis faire
défiler les menus avec ,
pour afficher le menu
“Installation”, valider par OK
.
L’affichage indique :
“Ouvrez la trappe de la centrale”.
La centrale émet un bip et son témoin lumineux
de fonctionnement jaune flashe (0,1s / 1s).
Ouvrir la trappe pile de la centrale avant 1 mn.
(Au-delà de ce délai, la centrale peut “hurler “ à
son ouverture)
Vous pouvez alors choisir :
- de passer en menu Produit,
- de changer les piles,
- de configurer des
marches Partielles,
- d’acquitter les
événements,
- de tester les éléments
(voir chapitres suivants).
Le mode “Maintenance” permet d’accéder au
paramétrage des différentes fonctions du système Tyxal et aux interventions.
0
Pour sortir du mode Maintenance, refermer
la trappe pile de la centrale.
La sortie est effective après 10 secondes, un
bip est émis, le témoin lumineux jaune de
fonctionnement s’allume fixe puis s’éteint.
8
OFF
ON
1
2
5 sec.
123
456
789
1
2
3
4
5
6
7
0
OFFON
21
ON
*
La sortie de cet état est effective 5 minutes
après l'effacement du dernier produit ou par
la fonction arrêt d’un organe de commande
du système (télécommande ou clavier).
Passer la centrale en mode Maintenance
(trappe ouverte).
Passer en menu Produit.
Cette procédure de suppression s'applique quel
que soit le produit, et permet d'effacer l'identité
des produits de la mémoire de la centrale :
Pour effacer tous les produits sauf la
sirène déportée (SERX ou SEFX) :
- Appuyer plus de 5 sec. sur la touche “effacer”
de la centrale.
L’opération est signalée par un "bip long".
Les 5 témoins lumineux rouges de la centrale
clignotent ensemble.
Tous les produits du système sont effacés
de la mémoire de la centrale (sauf la sirène
déportée).
Pour effacer tous les produits :
- Appuyer sur la touche “eff acer”plus de 10 sec.
Tous les produits du système, y compris la
sirène déportée, sont effacés de la mémoire
de la centrale.
Pour effacer un seul produit à la fois :
Il est nécessaire d’utiliser un clavier info
commande CLICX.
-Composer le code d'accès maître (1234 par
défaut), valider par OK .
-Sélectionner “Menu”, puis faire défiler les
menus avec pour afficher le menu
"Installation", valider par OK.
- Faire défiler les menus avec pour affi-
cher le menu “Effacer produit”, v alider par OK.
-Choisir par l’identifiant ou appuy er direc-
tement sur la touche TEST du produit à supprimer, valider par Oui.
SUPPRESSION D’UN
PRODUIT DU SYSTEME
11
Pour effectuer ce test, tous les produits du
système doivent être installés et alimentés.
La centrale doit être placée en mode
"Maintenance" (trappe ouverte).
• Test des détecteurs
-Appuyer sur la touche TEST d'un détecteur.
La centrale et le détecteur émettent un bip.
Les détecteurs sont alors en mode TEST et
émettent un bip à chaque détection pour les
IRSX/IRHX, et à chaque ouverture de l’issue
pour les COX.
• Test des télécommandes
-Appuyer plus de 5 sec. sur la touche “OFF” de
la télécommande ou du SOS (alerte).
La centrale émet un bip.
• Test du clavier de commande
- Composer le code d’accès principal.
- Appuyer plus de 5 sec. sur la touche “OFF” du
CLSX.
La centrale et le clavier émettent un bip
.
• Test du clavier info commande
- Appuyer sur une touche pour “réveiller” l’affichage, puis à nouveau sur cette même touche
pour avoir l’invite “Entrer code” et l’affichage
des 4 tirets (“- - - -”).
- Appuyer sur la touche “ON” du Clicx.
La centrale et le clavier émettent un bip.
• Test des avertisseurs
- Appuyer sur la touche ”tester”
de la centrale.
Chaque avertisseur du système (sirènes, transmetteur,
sirène de la centrale) émet
successivement un son court,
puis la centrale émet un bip.
Ce test n'est pas obligatoire. Cependant, nous
vous conseillons de l'effectuer totalement afin de
vérifier, après l'installation, le bon fonctionnement
de tous les éléments composant votre système
d’alarme. Par sécurité, réaliser ce test à chaque
ajout de produit, avant une période d'absence
prolongée et dans tous les cas régulièrement.
11
TEST DES ÉLÉMENTS
12
Supprimer tous les produits d’une
marche partielle
La centrale doit être en mode Maintenance.
En cas d’erreur, vous pouvez enlever les pro-
duits préalablement affectés à une surveillance
partielle de votre installation. Pour cela :
-Appuyer plus de 5 sec. sur la touche de la
marche partielle que vous souhaitez supprimer
à l'aide de la télécommande ou d'un clavier simple du système (après saisie du code d'accès).
- Appuyer plus de 5 sec. sur la touche ”effacer”
de la centrale.
Nota : Concernant le Clicx, sélectionner le menu
“Création partielle xx” puis appuyer plus de
5 sec. sur la touche “effacer” de la centrale.
La sortie de cet état de suppression se fait au
bout de 5 minutes ou en appuyant plus de 5 sec.
sur le bouton OFF d’un organe de commande.
Avant de créer les marches partielles, il est
impératif de faire un téléchargement.
(voir notice du Clicx).
Après avoir créé les marches partielles,vous
devez refaire un téléchargement.
(voir notice du Clicx).
Un produit peut être affecté à plusieurs marches partielles différentes.
Cependant, vous ne pouvez activer qu’une
seule marche partielle à la fois.
• CLICX
-Composer le code d'accès maître (1234 par
défaut).
L'écran affiche
- Faire défiler les menus avec pour affi-
cher le menu "Installation", valider par OK.
- Puis, faire défiler les menus avec pour
afficher le menu "Créer partielle", valider par OK.
-Sélectionner par
la marche partielle à
créer (1 à 4)
.
- Appuyer sur la touche TEST de chaque élé-
ment déclaré à la centrale (uniquement les
détecteurs) à attribuer à la marche partielle
choisie.
Son identifiant s’affiche (ex : IR23456,
CO45678, ...).
Pour nommer plus précisément un produit, reportez-vous au & “Nommer les produits“ du Clicx.
Relever ces identités sur la fiche réservée à cet
usage (voir tableau configuration personnalisée).
CONFIGURATION DES
MARCHES PARTIELLES
10
La centrale Tyxal vous permet de réaliser une
protection sélective de vos locaux appelée
"Marche Partielle".Vous pouvez y aff ecter seulement vos détecteurs infrarouges (IRSX/IRHX) et
vos détecteurs d’ouverture (COX).
La centrale doit être en mode Maintenance
(trappe ouverte).
Affecter des produits à une marche
partielle
Selon l’organe de commande utilisé :
• TLX4
- Appuyer plus de 5 sec. sur la touche marche
partielle 1 ou marche par tielle 2 de la TLX4.
La centrale émet un bip pour confirmer le
passage en menu “Partielle” et son témoin
lumineux de fonctionnement clignote plus
lentement (0.5 s / 0.5s).
- Appuyer sur le bouton TEST du détecteur à
affecter à la marche partielle désirée.
La centrale émet un bip pour confirmer l'affectation du détecteur et son témoin lumineux“1”
(détecteur) s'allume.
Procéder de la même manière pour tous les
détecteurs ou contacts que vous voulez affecter
à cette marche partielle.
Pour accéder aux autres marches partielles, il
faut sortir du menu “Partielle” en cours, en
appuyant sur la touche OFF de la télécommande.
Procéder comme ci-dessus pour affecter les
détecteurs à l’autre marche partielle.
• CLSX
- Composer le code d'accès principal.
- Appuyer plus de 5 sec. sur la touche
correspondante marche Partielle 1 ou marche
Partielle 2 du clavier.
- Pour l’affectation des marches Partielles 3 ou
4, après la composition du code d’accès,
appuyer sur la touche du CLSX, puis
appuyer plus de 5 sec. sur la touche de la
marche partielle choisie (3 ou 4).
Pour accéder aux autres marches partielles, il
faut sortir du menu “Partielle”en cours, en composant le code d’accès principal puis en
appuyant sur la touche “OFF” du CLSX.
10
1 2
3
4
1
alarme
2
autoprotection
3
pile
4
supervision
5
issue ouverte
effacer tester
Surveillance
partielle 1
Surveillance
partielle 2
Surveillance
partielle 3
Surveillance
partielle 4
Acquittement
des événements
actifs
appui
long sur une
fonction arrêt
(OFF)
automatique
Surveillance
totale
si bips de signalisation
vérifier les mémoires
Arrêt
surveillance
mise
en marche
totale
appui sur
une fonction
arrêt (OFF)
mise
en marche
partielle
1
mise
en marche
partielle
2
mise
en marche
partielle
3
mise
en marche
partielle
4
Maintenance
Menu produit
appui
long sur
une fonction
marche
(ON)
Menu partielle
appui
long sur
une fonction
partielle
(MPx)
appui
long sur fonction
marche + arrêt
appui sur
une fonction
arrêt (OFF)
fermer
trappe pile
ouvrir la trappe
pile avant 1 min
Diagramme des états d’utilisation
13
Cycles d'alarme / Déclenchement détection
En cas de déclenchement d'une alarme (détection d’intrusion, autoprotection) la signalisation
sonore du système est activée pendant 90 sec.
Elle peut être stoppée en utilisant la fonction
“arrêt” d’un organe de commande.
Si le défaut persiste (ex: porte restée ouverte)
ou si d’autres détections interviennent, la signalisation effectue un cycle de 4 fois 90 secondes
entrecoupé d’arrêts de 20 secondes.
A la fin du cycle, si le problème persiste, le produit qui a signalé le défaut est éjecté de façon
automatique et l'événement à l'origine de cette
éjection est enregistré dans l'historique.
A son retour à la normale, l’éjection cesse.
Détection technique (à l’aide d’un détecteur)
Une alarme de type technique (24H/24H) réalisée à l’aide d’un produit dit “détecteur technique”
sera signalée par des "bips" sur la centrale et le
transmetteur téléphonique effectuera un appel.
Détection d’alerte (à l’aide du médaillon MEX)
Une alarme peut également être déclenchée
pour un appel à l'aide. C'est l'utilisation d'un
médaillon d'alerte MEX qui déclenchera une
alarme de type appel téléphonique.
Cette alarme est signalée par la centrale par des
"bips" durant 30 secondes. Pour utiliser cette
fonction il est nécessaire d’installer le transmetteur téléphonique de la gamme Tyxal.
Marche forcée
Lors de la mise en surveillance du système, si
un COX est déclaré actif (porte ouverte, etc.), la
centrale émet des “bips” signalant le défaut
porte ouverte et le clicx affiche et n’exécute
pas l’ordre.
Pour réaliser une marche forcée
•
avec une télécommande ou un CLSX
- dans les 10 sec. qui suivent le premier appui
sur la touche “ON” de la télécommande ou
celle d'un CLSX (après saisie du code d’accès),
refaire un appui sur la touche “ON”.
•
avec un clavier info commande Clicx
- dans les 10 sec. qui suivent le premier appui
sur la touche “OK” appuyer une deuxième
fois sur “OK”pour forcer la mise en marche.
Dans les deux cas, la centrale émet un “bip”
pour confirmer la mise en surveillance.
(attention : dans ce cas le détecteur est inhibé
sauf si l’issue se ferme puis se rouvre).
Exploitation du système
Une fois tous les éléments correctement paramétrés et installés, vous pouvez mettre votre
système en service.
➥➥
ETAT ARRET SURVEILLANCE
Ce mode est accessible après un appui sur la
touche "OFF" de votre télécommande ou d'un
clavier de commande du système (après composition du code d'accès), ou par le menu spécifique d'un clavier info commande.
La centrale signale l'arrêt par deux "bips".
Tout le système est alors hors sur veillance.
Dans cet état, la centrale est toujours fonction-
nelle, elle continue à recev oir les informations de
supervision et d’autoprotection.
Toute ouverture du boîtier d’un produit (autoprotection) déclenchera une alarme.
➥➥
ETAT SURVEILLANCE TOTALE
Ce mode est actif dès que vous appuyez sur la
touche "ON" de votre télécommande ou celle
d'un clavier de commande du système (après
composition du code d'accès) ou par le menu
spécifique d'un clavier info commande.
La surveillance, signalée par la centrale par un
"bip" et son témoin lumineux, sera effective pour
tout le système au bout de 1 minute.
➥➥
ETAT MARCHE PARTIELLE
V ous mettez une partie de votre système en surveillance en appuyant sur la touche du numéro
correspondant à une "Marche Partielle" sur
votre télécommande ou sur un clavier de commande de votre système (après composition du
code d'accès) ou à l'aide du menu spécifique sur
un clavier info commande.
La zone choisie (de 1 à 4) et uniquement
celle-là est alors en surveillance effective.
Le témoin lumineux face avant de la centrale et
un "bip" indiquent ce changement d'état.
Le reste de l'installation demeure inactif.
Nota : A noter qu’un système en marche totale
ne pourra être passé en marche partielle qu’après avoir réalisé un arrêt (voir “diagramme des
états d’utilisation” ci-contre).
UTILISATION
13
12
j
)
s
allum
Etats des témoins lumineux en mode Maintenance, en menu Produit et en menu partielle
15
A l'ouverture de la trappe pile de la centrale
les événements non acquittés sont automatiquement visualisés.

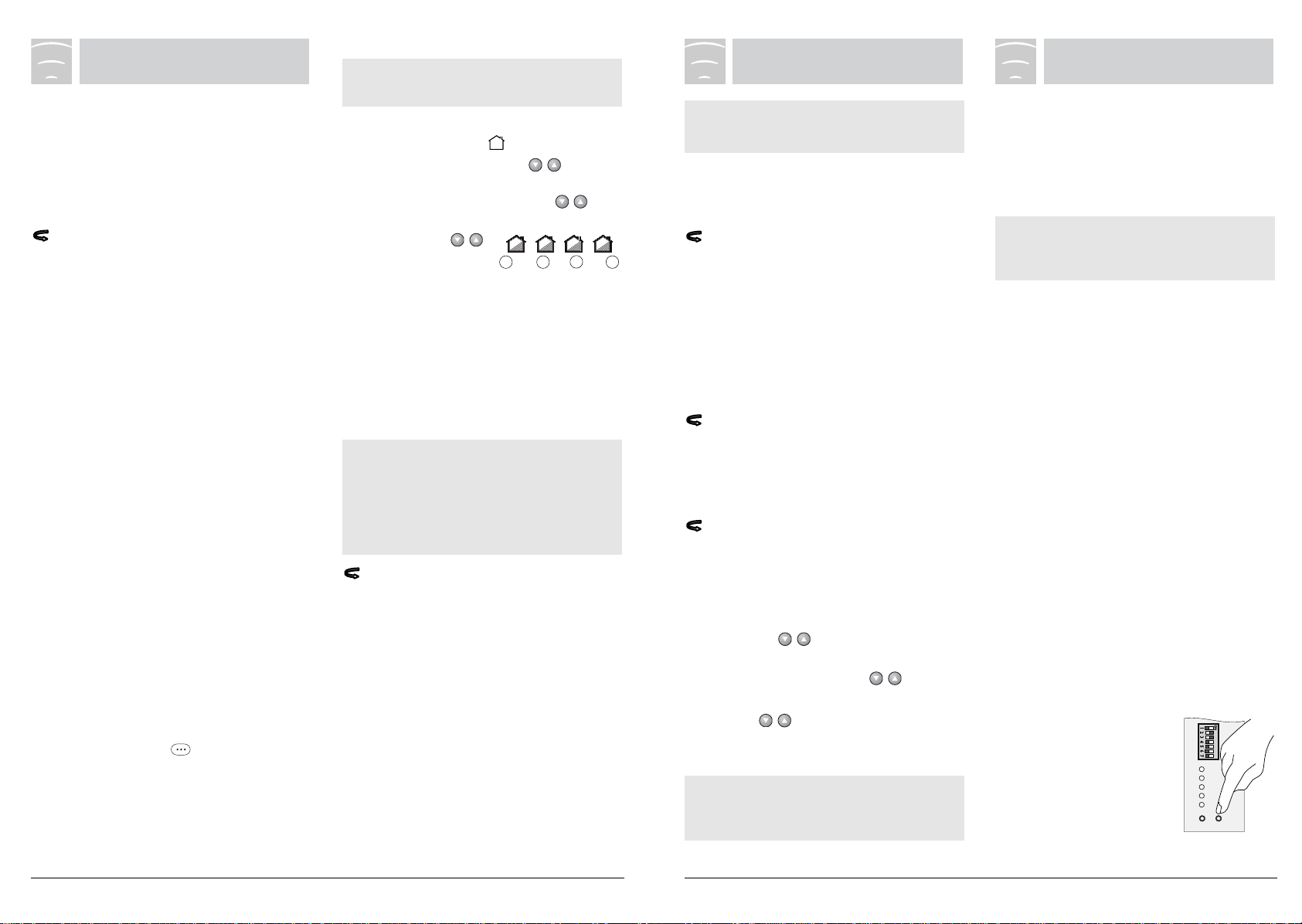

SIGNALISATION
14
Acquittement / Effacement des événements
Lors de votre retour, en passant en mode arrêt
surveillance, la centrale vous signalera par des
bips sonores s’il y a eu des événements d’alarme pendant votre absence.
Ces événements (détection intrusion, défaut
produit, etc...) peuvent être acquittés, c'est-àdire ne plus être signalés par la centrale.
Deux solutions pour acquitter les
événements (autres que "piles basses") :
• A l’aide d’un organe de commande
- Appuyer plus de 5 sec. sur la touche “OFF”
d’une télécommande ou d’un clavier de
commande (après saisie du code d'accès) ou
utiliser le clavier info commande (voir notice).
La centrale confirme l'opération par un "bip".
• A l’aide de la centrale
- Mettre la centrale en mode Maintenance
(trappe pile ouverte).
Les témoins lumineux rouges indiquent les
problèmes en cours.
- Appuyer sur la touche
“effacer”.
La centrale confirme
l'opération par un "bip".
Dans chacune des deux
solutions, cette opération acquitte tous les
événements actifs dans l'installation.
L'événement "piles basses" ne peut être acquitté
que par le remplacement des piles concernées.
Un événement acquitté est stocké dans l’historique et n’est plus signalé à l’utilisateur.
La centrale date et enregistre tous les événements survenus dans le système.
L’historique est consultable de façon visuelle à
l’aide d’un clavier info commande ou vocalement
à l’aide d’un transmetteur téléphonique (voir
notices correspondantes).
Visualisation des défauts sur la centrale
• Témoins lumineux trappe pile (voir ci-contre)
Mettre la centrale en mode Maintenance
(trappe ouverte).
• témoin alarme (1) :
Il s’allume lorsqu'une alarme intrusion ou technique est mémorisée. Il reste allumé jusqu'à un
acquittement manuel de l'alarme.
• témoin autoprotection (2) :
Il s'allume lorsqu'une autoprotection du système
a été actionnée (ouverture ou arrachage d’un
élément du système). Il s'éteindra par l'acquittement manuel de l'alarme mais si le défaut est
toujours présent, il clignote.
• témoin pile (3) :
Lors d’un changement d'état de la centrale
(mise en marche, arrêt, etc...), il s'allume
lorsque la capacité des piles d'un élément du
système (sauf pour la télécommande) est insuffisante, indiquant que celles-ci doivent être
changées.
Il s'éteindra avec la disparition du défaut, après
le changement des piles usagées.
• témoin supervision (4) :
Il s’allume lorsque l’un des éléments du système
(sauf la télécommande) ne communique plus
avec la centrale ou ne se signale plus.
Il indique un défaut de supervision, de ligne RTC
ou de défaut de télésurveillance.
• témoin issue ouverte (5) :
Il reflète l’état des issues au moment du passage en surveillance de l’installation. Il s'éteindra
par l'acquittement manuel de l'alarme.
Témoin lumineux de fonctionnement jaune
situé en face avant (voir tableau des états ci-
contre).
- En marche normale, il est éteint.
- Lors d’une mise En ou Hors service, il s’allu-
me pendant quelques secondes puis s’éteint.
- Après une mise En ou Hors service et si un
défaut système est présent, il clignote.
(Voir chapitre Aide Technique).
Si aucun organe de commande (télécommande, clavier CLSX ou CLICX) n’est appris
dans le système, tous les témoins lumineux
clignotent.
14
1
alarme
2
autoprotection
3
pile
4
supervision
5
issue ouverte
effacer tester
Témoins lumineux de
signalisation des événements
éteint
allumé fixe
clignote 0,5s / 0,5s
Témoin lumineux de
fonctionnement (
flashe 0,1s / 1
é fixe
clignote 0,5s / 0,5s
1
2
3
4
5
6
7
1
2
3
4
5
aune
Mode maintenance
Etat menu PRODUIT
Etat menu PARTIELLE
Mode MAINTENANCEMenu PRODUIT
1
alarme
2
autoprotection
3
pile
4
supervision
5
issue ouverte
effacer tester
Etat des témoins lumineux de signalisation rouges :
En menu PRODUIT
(Témoin lumineux de
fonctionnement jaune : )
En menu PARTIELLE
(Témoin lumineux de
fonctionnement jaune : )
Présence d'un produit
Absence de produit
Présence d'un détecteur dans la marche partielle (x)
Absence de détecteur dans la marche partielle (x)
Tableau d'installation
Afin de faciliter la mise en œuvre du système, nous vous conseillons :
- de reporter dans le tableau ci-dessous la configuration de votre installation (type de détecteur,
emplacement, configuration, etc.),
- d'identifier chaque détecteur (en les numérotant).
A noter que le clavier info commande permet d'attribuer des noms, en mémoire dans le système, aux
différents éléments composant votre installation.
TABLEAU DE CONFIGURATION PERSONNALISÉE
16
Rappel paramétrage système
R
OFF
I
DETECTEUR INFRAROUGE
1 : Immédiat / Retardé (OFF / ON)
DETECTEUR D'OUVERTURE
1 : Détecteur / Emetteur (OFF / ON)
2 : Immédiat / Retardé (OFF / ON)
3 : NF / NO (OFF / ON)
CENTRALE
1 : Désactivation sirène interne (OFF active)
2 : Niveau sonore acquits sirène (ON faible)
3 : Supervision centrale (ON active)
4 : Désactiver les bips de mise en garde
(ON actifs)
6 : Activer les tonalités spécifiques
(OFF inactifs)
5 et 7 : non utilisés
MARCHES PARTIELLES
1 2 3 4
Qté
Temporisé
OUI NON
Détecteurs
Type
Identité(s)
Infrarouge
Ouverture
Infrarouge
Ouverture
Infrarouge
Ouverture
Infrarouge
Ouverture
Infrarouge
Ouverture
Infrarouge
Ouverture
Infrarouge
Ouverture
Infrarouge
Ouverture
Locaux protégés
Entrée / Hall
Couloir
Séjour
Cuisine
Chambres
Garage
17
FONCTIONS PARTICULIÈRES
15
La supervision
Afin de détecter tout défaut, anomalie ou dysfonctionnement du système dans la protection
des locaux de votre installation, la centrale de la
gamme de produit Tyxal utilise la supervision ou
surveillance de liaison radio.
Toutes les 2 heures, chaque élément installé
dans votre système (sauf pour les télécommandes) se signale à la centrale.
Si ce n’est pas le cas, la centrale identifie un
défaut de supervision dans le système et stocke
l'événement dans l'historique.
Ce défaut est signalé par 3 bips à chaque mise
en marche ou arrêt du système installé.
Si plusieurs produits sont en défaut supervision
ou que vous souhaitez supprimer de l'installation le ou les produits en défauts (produits défectueux par exemple), vous pouvez supprimer de
la mémoire de la centrale leur identité en même
temps (se référer au paragraphe “Suppression
d’un produit du système”).
Cette fonction peut être désactivée à l’aide du
switch 3 correspondant présent dans la centrale
(voir paragraphe “Paramétrage des options”).
Supprimer le premier organe de commande
Dans le cas où, dans un système, le seul organe de commande associé à la centrale est perdu
ou hors service, vous avez la possibilité de supprimer son identité de la centrale.
Pour supprimer l’organe de commande
- Ouvrir la trappe pile.
La centrale déclenche une alarme et hurle.
- Enlever puis remettre les piles.
- Appuyer sur la touche
“Effacer” pendant plus
de 30 secondes.
La centrale émet un bip
et tous ses voyants de
signalisations de couleur
rouges clignotent ensemble.
A ce stade la centrale est en “Menu produit”.
Vous pouvez alors procéder à l’enregistrement
d’un nouvel organe de commande.
Cette opération supprime l’identité de tous
les organes de commandes associés à la
centrale.
1
2
3
4
5
alarme
autoprotection
pile
supervision
issue ouverte
effacer tester
16
Tester un par un les produits de l’installation (voir chapitre TEST) pour déterminer
celui qui est en défaut.
Rappel : seule l’utilisation d’un clavier info
commande Clicx dans le menu “Effacer produit”permet d’effacer un produit à la fois.
ON
d
s
électionn
é
e
è
à
ce
e
S
l
affecta
s
élec
n
é
m
é
e
p
yst
èMarche
e
d
enre
s
a
e
t
aut
a
e
ac
acer"
é
5
e
e
e
)
ce
us
e
6
du
SX
)
)
g
)
er
er
du
de
CX
)
)
a
de
e
acer
t
e
9
)
e
ouche
est des d
es
pr
c
er
2
)
d
d
2
)
e
r
19
RÉCAPITULATIF D’EXPLOITATION DU SYSTÈME
17
ON
E
asser e
e
e
)
t
(apr
ode d'acc
)
e
e
e
du
pr
)
)
)
e
ode
ce
e
).
e
e
)
asser e
oduit
du
t
d
u
)
arche Pa
e
e
)
d
t
au
e
"
e
e
est
yst
prs)
du
e
)
e
e
r
l
de
on
eau d
K
t
)
acer
(e
)
es
)
"
18
ACTI
P
n Arrt Surveillanc
le systm
Mettre en Surveillance total
le systm
X
le systmeX = 1
Mettre en m
Maintenan
le systm
ortir du mode maintenanc
P
n menu Pr
asser en menu
M
rtiell
Ajouter un produi
systm
en "Surveillance totale
systme une "March
artielle X"
4
du systme instal
1
du sys
sirnes
CE QUIL FAUT FAIR
Le systme est en marche (totale ou partielle
ou utiliser un CLICX
Le systme est en Arrt Surveillance ou en Marche Partiell
me CLSX ou utiliser un CLICX (a
Le systme est en Arrt Surveillanc
t) de la
4
s
ommande ou d'un clavier
me CLSX ou utiliser un CLICX
me CLSX
s
ACTI
une marche partielle
nement
l'aide de l
ntral
l'aide de l
2
s
Fermeture de la trappe pile de la centrale (sortie effective aprs 10 secondes
sys
Pour revenir en modeMaintenance appui sur la touche
un clavier du systme CLSX ou utiliser un CLICX (aprs composition du code d'accs
Le systme est en modeMaintenance (action 4), trappe ouvert
ou
vement sur l
s
a
Appuyer brivement sur l
m
nance (action 4), trappe ouvert
ton "t
du dtecteur
ajouter
commandes ou clavier CLSX du
, trape ouvert
ajoute
FF
lavier
ommande o
s
ntral
1
lencher une alarm
'alert
suite
physique
1
Changer le code d'acc
L
code d'accs principal
lavier info comman
LI
code d'accs principal
orgnes de comman
1
avoir si lidentit
ntair
me ou une
dn
systme (test produit
me en mo
Installati
Fates nouv
Valider par O
ff
lus de 5 sec.
xtrieures
Si pas denregistrement dans les 30 sec, alors retour automatique en mode "Maintenance
" dans la trappe pile de la centrale
n
rieures
CE QUIL FAUT FAIRE
ntral
eule
Les
Si pas
Chaque
Le systme est en surveillance ou hors surveillan
Fates
Pour un libl
4
tionà la marche partielle
roduits font
la mmoire d’
utilisateur 1 ou utilisateur
a
Nommer les produits". Valider pa
toujours partie du s
nements
FF du clavi
dulavi
Menu" puis f
odes d'ac
met un bip et tous les
me en mode "Maintenance" (action 4), trappe ouvert
r la t
T
tes
riqu
tion
e est suppri
"eff
m
i
Pour choisir un autre code modifi
ff
07) , par ex. : chambre 0
rivez votre libell (15 caractres max.
dans la trappe pile de la
.
f
faut = 1 2 3 4
faut = 1 2 3 4
faut = 1 2 3 4
t
s clignotent ensembl
honique et
faut = 1 2 3 4
irn
total
rrt so
Piles inversées ou usées
Mauvais contact entre les piles et
les languettes de la centrale ou
entre les piles
(idem origines précédentes)
Problème de portée ou liaison
radio (voir notice produits)
Produit non identifié par la
centrale
Un problème d'intrusion, de piles,
de supervision ou d'autoprotection est présent dans l'installation
Une alarme à eu lieu.
Un des produits est manquant ou
est ouvert.
Les piles d'un des produits sont
usées.
Un des produits ne répond plus, il
est soit manquant, soit défectueux
Une issue protégée est ouverte
Problème de portée
Problème avec les piles de
l’organe de commande
L'organe de commande n'est pas
reconnu par la centrale
Problème d’autoprotection sur un
élément de l’installation
Un problème est présent dans
l’installation (défaut, intrusion, ...)
Vérifier le sens des piles ou utiliser des piles neuves
(alcalines LR20 ou D)
Vérifier la qualité des différentes surfaces en contact
(piles entre elles, piles avec languettes centrale) et vérifier qu'aucune matière isolante n'empêche le contact
(Appliquer les solutions citées ci-dessus)
Vérifier l'emplacement de la centrale dans le système et
d'éventuelles perturbations
Passer en phase d'apprentissage pour le produit concer-
né (voir notice du produit)
Passer la centrale en mode "Maintenance", localiser le
type de problème à l'aide des témoins lumineux de la
trappe piles et en fonction du problème se reporter à la
suite ci-dessous
Identifier l'élément en cause à l’aide d’un clavier info
commande ou d’un transmetteur téléphonique
Vérifier que tous vos produits soient présents et qu'ils
soient correctement fermés
Vérifier vos produits. Selon le type (infrarouge, ouverture, etc.), l'état de pile basse est signalé de différentes
manières, voir notice spécifique
Vérifier l'état de vos produits en faisant un test système
Vérifier les détecteurs d’ouverture sur les issues
Utiliser l'organe de commande à une distance qui permette d'entendre les acquits de réception de la centrale
Vérifier la ou les piles concernées
Effectuer une procédure d'apprentissage de l'organe de
commande en question
Vérifier les autoprotections éventuelles et les supprimer
Acquitter puis traiter le problème
Rien ne se passe sur la
centrale lors de la mise
en place ou du changement des piles
Aucune signalisation
sonore ou visuelle de la
centrale lors des différents test produit ou de
son fonctionnement
Le témoin lumineux "face
avant" clignote puis s'éteint à l'arrêt du système
Le témoin lumineux de la
trappe pile "alarme" est
allumé
Le témoin lumineux de la
trappe pile "autoprotection" est allumé
Le témoin lumineux "pile"
de la trappe pile est allumé
Le témoin lumineux
"supervision" de la trappe pile est allumé
Le témoin lumineux
"issue ouverte" de la
trappe pile est allumé
La centrale ne reçoit pas
les ordres d’un organe
de commande
Impossibilité de mettre la
centrale en surveillance
La centrale émet 3 bips à
chaque passage en marche totale ou partielle ou
en arrêt surveillance
• Centrale / sirène CSX
• Sirène SERX / SEFX
Bloc piles mal connecté au
bornier
BPX usé, ancien ou défectueux
Option "ALX"
(Problèmes ci-dessus)
Problème de portée ou liaison
radio (voir notices produits)
Produit non identifié par la cen-
trale
Vérifier la connexion du bloc piles au bornier de la carte
Changer le bloc piles
Vérifier l'état de la batterie et de ses connexions
(Appliquer les solutions citées ci-dessus)
Vérifiez l'emplacement de la centrale dans le système et
d'éventuelles perturbations
Passer en phase d'apprentissage pour le produit concer-
né (voir notice du produit)
Rien ne se passe lors de
l'alimentation du produit
Aucune signalisation
sonore ou visuelle de la
sirène lors des différents
tests des produits, ou
pendant son fonctionnement
Problèmes
Solutions
Origines
21
AIDE TECHNIQUE
18
Piles inversées ou usées
(idem origine précédente)
Produit configuré en
"Émetteur Universel"
Mauvais emplacement de la
partie "aimant" du détecteur
Produit configuré en "contact
NO"
Produit configuré en
"Déclenchement immédiat"
(par défaut)
Piles inversées ou usées
Produit configuré en "Détecteur
d'ouverture"
Mauvais câblage du bornier
"AL, C, TA" du produit
Éléments perturbateurs sur
l'issue à surveiller
Problème environnemental (voir
notice)
Vérifier le sens des piles ou utiliser des piles neuves
(alcalines LR03 ou AAA)
(Appliquer les solutions citées ci-dessus)
Passer la configuration en utilisation "Détecteur d'ouvertu-
re" (paramétrage interrupteur n°1 sur OFF - notice COX)
Replacer la partie aimant selon les prescriptions de la
notice détecteur
Passer la configuration en utilisation ”contact NF”
déclenchement à l'ouverture (paramétrage de l'interrupteur n°3 sur OFF - notice détecteur COX)
Passer la configuration en utilisation "Déclenchement
retardé" (paramétrage de l'interrupteur n°2 sur ON - notice détecteur COX)
Vérifier le sens des piles ou utiliser des piles neuves
(alcalines LR03 ou AAA)
Passer la configuration en utilisation "Émetteur
Universel" (paramétrage interrupteur n°1 sur ON - notice
COX)
Vérifier le câblage du bornier (voir notice détecteur)
Vérifier puis confirmer l'absence d'élément perturbateur
(vibrations, chocs sur l'issue surveillée)
S'assurer de la compatibilité de l'emplacement du détecteur avec son environnement (par exemple : près d'une
source électrique ou magnétique)
Pas de son (2 bips) d u
C O X lors du placement
des piles dans le produit
Pas de son ("bip") du
COX lors de son test (voir
notice)
Lors de son test, présence
d'un son ("bip") du COX à
la fermeture de l'issue
Alarme dés l'entrée dans
le local avant d'accéder à
un clavier pour arrêter la
surveillance
Pas de déclenchement
ou pas de son ("bip") lors
du test du détecteur
câblé en "Émetteur
Universel" (voir notice)
Déclenchement intempestif d'un détecteur
• Détecteur Infrarouge IRSX/IRHX
Piles inversées ou usées
(idem origine précédente)
Mauvais positionnement du
détecteur sur le mur
Produit configuré en
"Déclenchement immédiat"
(par défaut)
Éléments perturbateurs dans la
zone de surveillance des détecteurs
Problème environnemental (voir
notice)
Vérifier le sens des piles ou utiliser des piles neuves
(alcalines LR6 ou AA)
(Appliquer les solutions citées ci-dessus)
Placer et orienter le détecteur infrarouge selon les pres-
criptions de sa notice
Passer la configuration en utilisation "Déclenchement
retardé" (paramétrage de l'interrupteur R / I sur ON
- notice détecteur IRSX et notice IRHX)
Vérifier puis confirmer l'absence d'élément perturbateur
(animal, source de chaleur proche, ...) dans la zone de
surveillance
S'assurer de la compatibilité de l'emplacement du détecteur avec son environnement (par exemple : près d'une
source électrique ou magnétique)
Pas de son (2 bips) du
détecteur lors du placement
des piles dans le produit
Pas de son ("bip") du
détecteur lors du test /
passage devant le détecteur (voir notice)
Alarme dés l'entrée dans
le local avant d'accéder à
un clavier pour arrêter la
surveillance
Déclenchement intempestif des détecteurs
• Détecteur d’ouverture COX
20
Problèmes
Solutions
Origines
Problèmes
Solutions
Origines
• T ransmetteur téléphonique TYDOM 310
Piles inversées ou usées
Mauvais contact entre les piles et
les languettes du trans metteur
ou entre les piles
(Problèmes ci-dessus)
Problème de ligne téléphonique
Problème de portée radio
Problème de communication ou
état incompatible avec la centrale
Vérifier le sens des piles ou utiliser des piles neuves
(alcalines LR14 ou C)
Vérifier la qualité des différentes surfaces en contact
(piles entre elles, piles avec languettes transmetteur) et
vérifiez qu'aucune matière isolante n'empêche le contact
(Appliquer les solutions citées ci-dessus)
Vérifier le réseau téléphonique de votre installation,
notamment la connexion de la prise gigogne sur la prise
téléphonique
Vérifier à ce qu'aucun élément perturbateur ne soit présent dans l'environnement du transmetteur et que le
transmetteur téléphonique soit placé selon les prescriptions requises (voir notice)
Faites vérifier votre installation
Rien ne se passe sur le
transmetteur lors du
placement des piles dans
le produit
Le transmetteur téléphonique ne numérote pas
Le transmetteur
renvoie plusieurs bips
lors d’une demande de
mise en marche du système à distance (à l’aide
d’un téléphone)
Il n’y a pas d’alimentation
Le clavier est en veille et vous
n’avez pas l’option transfo
230V / 8V
Choix de l’option “rétro-éclairage
en détection” dans le menu
“configuration affichage”
Problème lors de la programmation en marche partielle
Le clavier n’est pas associé à la
centrale
Le clavier est trop éloigné de la
centrale
Le clavier est bloqué suite à 3
essais erronées
Le Code maître est perdu, il faut
revenu au code usine 1234
Le détecteur n’est pas déclaré à
la centrale
Vérifier les piles ou leur sens
Appuyer sur une touche pour “réveiller”l’affichage
Consulter votre installateur
Effectuer un téléchargement
Code d’accès maître (mode installateur)
Associer le clavier à la centrale.Mode installateur
Replacer correctement le clavier par rapport à la
centrale
Attendre 2 minutes et recommencer
Mettre la CSX en mode “Maintenance”, ouvrir le clavier,
afficher l’invite “Entrer le code”, puis appuyer 5 sec.sur
la touche . Le code est à nouveau 1234
Voir § “Ajouter un produit” du guide d’installation du
clavier CLICX
Effectuer un téléchargement
Code d’accès maître (mode installateur)
Rien n’apparaît à l’écran
A chaque fois que vous
rentrer chez vous, le
rétro-éclairage s’allume
Vous avez créer une
marche partielle et le clavier ne vous propose pas
de la mettre en marche
Vous n’arriver pas à
mettre en marche ou en
arrêt la centrale
Vous n’arrivez pas à saisir votre code
Vous avez perdu votre
code d’accès maître
Vous n’arrivez pas à
associer un détecteur à
une marche partielle
23
• Médaillon MEX
Pile usée ou ancienne (information indiquée sur la centrale)
Pile montée inversée lors de son
remplacement
(idem origines précédentes)
Problème de portée et d'environ-
nement (voir notice)
Problème réception transmetteur
téléphonique
Problème ligne téléphonique
Vérifier puis changer la pile
Vérifier le sens de la pile
(idem solutions précédentes)
Vérifier la portée radio.Vérifier qu'aucun élément pertur-
bateur ne soit présent dans l'environnement direct du
transmetteur
Vérifier la réception de la commande "médaillon" par le
transmetteur (voir notice)
S'assurer que la ligne téléphonique est fonctionnelle et
conforme aux minimums requis pour le fonctionnement
du transmetteur (voir notice)
Le voyant du médaillon
ne s'allume pas à
chaque appui sur sa
touche
Le médaillon ne
provoque pas d'appel
téléphonique de la part
du transmetteur
• Clavier CLSX
Piles inversées ou usées
Mauvais contact entre les piles
et les languettes du cl a vier ou
entre les piles
Pile usée ou ancienne
(information indiquée sur la
centrale)
Problème de reconnaissance
Problème de portée et
d'environnement (voir notice)
Code saisi erroné
Problème de mauvaises saisies
successives du code d'accès
(3 saisies erronées à la suite)
Problème de dépassement de
nombre de codes
Problème de double saisie
Vérifier le sens des piles ou utiliser des piles neuves
(alcalines LR6 ou AA)
Vérifier la qualité des différentes surfaces en contact
(piles entre elles, piles avec languettes clavier) et vérifiez qu'aucune matière isolante n'empêche le contact
Vérifier puis changer les piles
Vérifier que l'apprentissage de ce clavier a été réalisé
et qu'il est identifié par la centrale
Vérifier la portée radio.
Vérifier qu'aucun élément perturbateur ne soit présent
dans l'environnement direct du clavier
Saisir à nouveau le code ou
si perte du code, réaliser un RAZ produit pour retourner
au code usine 1 2 3 4 (voir notice)
Le clavier est à nouveau opérationnel après 5 minutes
(voir notice)
Nombre de codes secondaires atteint (vous ne pouvez
plus en rajouter)
Le code saisi existe déjà (changer de code)
Pas de son (2 bips) du
clavier lors du placement
des piles dans le produit
ou pas de bip sur
chaque appui sur une
des touches
Le voyant clignote et produit des "bips" à chaque
appui sur les touches
Le clavier ne commande
pas la centrale
Le clavier produit
plusieurs "bips" et ne
répond plus à tout appui
sur ses touches
Le clavier produit plusieurs "bips" à la saisie
d'un nouveau code
d'accès
Problèmes
Solutions
Origines
• Télécommande TLX2 / TLX4
• Clavier CLICX
Pile usée ou ancienne (information indiquée sur la centrale)
Pile montée inversée lors de son
remplacement
Le voyant clignote ou ne
s’allume pas à chaque
appui sur les touches
Le voyant de la télécommande ne s'allume pas
à chaque appui sur l'une
des touches
22
Conseil : selon votre utilisation, nettoyez le clavier avec un chiffon doux légèrement humidifié.
Vérifier puis changer la pile
25
Acquit C'est une signalisation par bip sonore de la centrale pour indiquer les changements
d'état marche/arrêt, et la bonne réception des émissions radio durant les tests.
Acquitter, Prendre en compte toute information délivrée par le système en la supprimant.
Acquittement
Alarme - Signalisation sonore dissuasive émise par une sirène lors d'une intrusion.
- État du système lors d'une intrusion.
- Appellation commune d'un système d'alarme.
Appel à lecture C'est une signalisation par bips atténués et voyants clignotants, invitant l'utilisa-
teur lors d'une mise à l'arrêt, à lire l'événement mémorisé par la centrale.
Autonomie C'est la durée moyenne de vie des piles d'un appareil en utilisation normale.
Autoprotection Également appelée autosurveillance, c'est une fonction qui veille 24H/24 sur le
système contre tout acte de malveillance.Que la centrale soit en marche ou à
l'arrêt, à l'ouverture d'un des éléments du système, à l'arrachement de la
centrale de son support, la sirène se déclenche aussitôt.
Émetteur universel Le détecteur d'ouverture CO peut être utilisé pour la connexion de détecteurs
techniques (en paramétrant sa configuration à l'aide du dipswitch).
Il devient alors émetteur universel.
Horodatage Fonction permettant à la centrale de gérer le temps et d'enregistrer les moments
exacts d'apparition d'un événement dans le système installé (détection, mise en
marche, etc.).
Paramètre Il permet de définir le type de signalisation (sirènes, …).
Portée Radio Distance jusqu'à laquelle un produit d'un système radio (télécommande, détec-
teur, sirène, transmetteur, etc.) est capable de dialoguer avec un autre produit
radio sans problème de compréhension des données échangées.
Protocole Désigne la façon de transmettre les informations.Un protocole phonique sert à
transmettre des messages vocaux et un protocole digital sert à transmettre des
messages exclusivement vers un P.C. de télésurveillance compatible.
Signalisation C'est la fonction que remplit la centrale à la suite de toute détection d'alarme dans
le système installé. Cette signalisation peut être de type sonore (sirène),
téléphonique (transmetteur) ou électrique (commande d'équipements électriques
pour une simulation de présence dans le local protégé).
Supervision Surveillance de tous les éléments sensibles de votre installation par la centrale
afin de détecter tout défaut, anomalie ou dysfonctionnement du système dans la
protection des locaux (par exemple, sabotage d'éléments de protection ou de
signalisation).
Transmetteur Un transmetteur permet de signaler une alarme par téléphone grâce à un
message codé ou vocal selon sa destination.
Zone Ensemble géographique de produits fonctionnant en même temps, associés au
fonctionnement en marche partielle (en opposition à la marche totale d'une
installation).
LEXIQUE
Domaine d’application :équipement d’alarme radio
- Alimentation : livrée avec 4 piles alcalines
1,5 Volts type LR20 (ou D)
- Autonomie : 3 ans en utilisation nor male
- Fonctions : système bi-bande
sirène intégrée 106 dB
historique de 200 événements
plus 40 M/A
apprentissage radio
codage radio > 16 millions
Installation max : 40 détecteurs
14 télécommandes et
claviers de commande
2 claviers info commande
4 sirènes
2 transmetteurs
4 médaillons
- Consommation en veille :~ 320 µA (max.350 µA)
- Consommation moyenne en alarme :≤≤300 mA
- Consommation moyenne en émission :
≤≤
50 mA
- Autoprotection :à l'ouverture et à l’arrachement
- Fréquences radio : bandes 434 et 868 MHz,
classe I
- Portée radio :
• champ libre : 200 à 300 m selon environnement
• intérieur : selon environnement
- Indice protection : IP30 - IK04
- Boîtier : ABS-PC
- Dimensions : 110 x 323 x 54 mm
- Température de fonctionnement :+5°C / +55°C
- Poids (avec piles) : 1,12 Kg
CARACTÉRISTIQUES TECHNIQUES
19
24
2726
PRODUITS DE LA GAMME TYXAL NOTES
Code : 6412220
Détecteur
bi-technologie
Code : 6412221
Loading...
