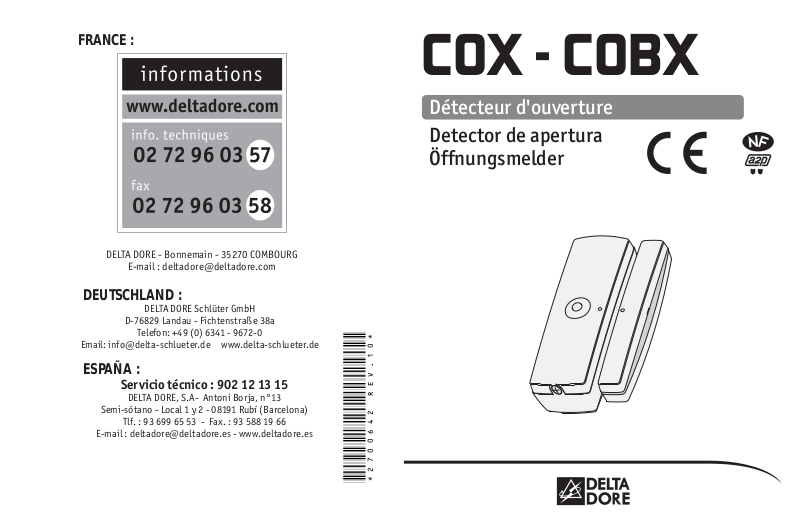

FRANCE :
*2700642_Rev.10*
DELTA DORE - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
COX - COBX
Détecteur d'ouverture
Detector de apertura
Öffnungsmelder
DEUTSCHLAND :
DELTA DORE Schlüter GmbH
D-76829 Landau - Fichtenstraße 38a
Telefon: +49 (0) 6341 - 9672-0
Email: info@delta-schlueter.de www.delta-schlueter.de
ESPAÑA :
Servicio técnico : 902 12 13 15
DELTA DORE, S.A- Antoni Borja, n°13
Semi-sótano - Local 1 y 2 - 08191 Rubí (Barcelona)
Tlf. : 93 699 65 53 - Fax. : 93 588 19 66
E-mail : deltadore@deltadore.es - www.deltadore.es
tecla test
tornillo de
cierre
detector
parte
imán
marcas de
posición
cuña de
altura
SOMMAIRE
Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1. Fonctionnement
Fonction détecteur d’ouverture . . . . . . . . . . . . . . . . . . . 6
Fonction émetteur universel . . . . . . . . . . . . . . . . . . . . . . 6
Fonction mixte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Type de déclenchement : immédiat ou retardé . . . . . . . . 7
Type de contact en émetteur universel : NO/NF . . . . . . . 8
2. Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4. Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5. Apprentissage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6. Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7. Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . 14
SUMARIO
Presentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1. Funcionamiento
Función detector de apertura . . . . . . . . . . . . . . . . . . . . 16
Función emisor universal . . . . . . . . . . . . . . . . . . . . . . . 16
Función mixta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Tipo de activación : immediata o retardada . . . . . . . . . 17
Tipo de contacto en emisor universal : NA/NC . . . . . . . 18
2. Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3. Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4. Alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5. Aprendizaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6. Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
7. Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
PRÉSENTATION
Nous vous remercions de nous avoir témoigné votre confiance
lors du choix de ce produit auprès de votre installateur.
Le détecteur d'ouverture est installé sur une porte ou une
fenêtre.A chaque ouverture de celle-ci, il envoie un message
radio à la centrale TYXAL qui déclenchera l'alarme.
En cas d'ouverture de son boîtier, il envoie un message
d'autoprotection à la centrale.
Il peut être utilisé comme émetteur universel : un ou plusieurs
contacts sont alors branchés en série sur le bornier interne.
Il est également possible de combiner les deux fonctions :
détecteur d’ouverture et émetteur universel (ex : détecteur de
choc).
Cette fonction mixte permet ainsi de surveiller une issue et un
éventuel bris de vitre.
Contenu
- un détecteur d’ouverture radio,
- une partie aimant,
- une notice d'installation et d'utilisation,
- un sachet de visserie,
- des cales de hauteur.
5
INHALT
Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
1. Funktionsweise
Anwendung als Öffnungsmelder . . . . . . . . . . . . . . . . . . 26
Anwendung als Universalsender . . . . . . . . . . . . . . . . . . 26
Doppelfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Auslösevarianten: Sofort oder mit Verzug . . . . . . . . . . 27
Kontaktart für Universalsender: NO/NC . . . . . . . . . . . . 28
2. Vorbereitungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4. Spannungsversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
5. Anmeldung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
6. Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
7. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Melder Magnetteil
Testknopf
Verschlussschraube
Positionsmarken
Höhenausgleichskeil
7
Fonction mixte : détecteur d’ouverture et
émetteur universel
Lors de cette utilisation :
- le commutateur 1 est sur OFF : fonction détecteur
d’ouverture (contact interne),
- le ou les contacts externes sont raccordés sur les borniers :
fonction émetteur universel (voir paragraphe précédent)
Un changement d’état sur l’un des contacts (interne ou
externe) suffit à déclencher l’alarme.
Type de déclenchement : Immédiat ou retardé
Rappel : Lors de la mise en surveillance de votre système,
une temporisation fixe de 1 min. permet de sortir du local
protégé sans que l’alarme ne se déclenche.
Lorsque la centrale est en surveillance effective, en cas de
détection d'ouverture, le déclenchement de l'alarme sera
immédiat (réglage par défaut) ou retardé de 45 sec. Cette
temporisation permet de rentrer dans le local protégé sans que
l'alarme ne soit immédiatement déclenchée (par exemple,
accès à un clavier de commande situé dans la zone protégée).
A l’aide du commutateur 2, sélectionner le déclenchement
choisi.
FONCTIONNEMENT
A l’aide du commutateur, sélectionner le
type d’utilisation du détecteur
(détecteur d’ouverture par défaut).
Fonction détecteur d’ouverture
L’utilisation en tant que détecteur d’ouverture, délivre une
information de détection à chaque ouverture ou fermeture de
l’issue protégée.
Fonction émetteur universel
L’utilisation du détecteur en émetteur universel permet le
raccordement de contacts filaires non alimentés (contacts de
type alarme intrusion).
Plusieurs contacts peuvent être montés en série avec une
longueur totale de câble n'excédant pas 3 m. L’intrusion se
câble entre AL et C, et l’autoprotection entre TA et C.
Raccordement des fils sur le bornier :
cas de contacts
d’ouverture externes.
Nota : en fonction émetteur
universel, seuls les contacts
externes sont actifs.
6
1
ON
3
12
ON
ON
AL C TA
connecteur
émetteur
contacts
d'ouverture
ON
ON
ON
9
5 mm
max
face avant à la
même hauteur
position repère
cales
Taux de propagation des ondes radio
Position du détecteur sur l’issue à protéger
- Le détecteur doit être installé sur la partie fixe de l’issue.
- La partie aimant, sur la partie mobile.
- Le côté correspondant au repère présent sur le capot du
détecteur, de la partie mobile de l’issue, doit être le plus près
possible du bord.
- Positionner en vis à vis les repères présents sur chacune des
deux parties (détecteur et aimant), en respectant une distance maximum d'environ 5 mm.et en utilisant, si nécessaire, les
cales de hauteur fournies.
90 à 100% 10 à 70%
65 à 95% 0 à 10%
Il est donc recommandé de tester la transmission radio avant
d’installer définitivement le détecteur (voir chapitre “TEST”).
PRÉPARATION
Précautions d’installation pour bien
détecter
Choisir l'emplacement du détecteur d'ouverture en fonction de
la protection choisie :
- sur un des accès principaux du local à protéger,
- sur les accès discrets (porte de derrière, de garage, fenêtre
de toilette…).
Précautions d’installation pour bien
transmettre
Dans l'habitat, les ondes radioélectriques sont réfléchies et
atténuées selon les structures rencontrées.
La propagation peut être altérée, donc éviter d’installer les
produits à proximité de masses métalliques importantes
(poutres...) ou d’un tableau électrique.
Type de contact en émetteur universel :
NO/NF
A l'aide du commutateur 3, sélectionner la nature du
contact externe (NO/NF) pour le déclenchement d'une
alarme (réglage par défaut en NO).
8
2
ON ON
11
APPRENTISSAGE
Associer votre détecteur COX au système
Passer la centrale en menu “Produit”
- Appuyer plus de 5 sec. sur la touche “ON” d'un clavier ou
d'une télécommande déjà reconnu.
La centrale émet un bip et son témoin lumineux en face av ant
devient fixe.
Enregistrer votre détecteur
- Appui sur le bouton TEST du détecteur.
La centrale émet un bip et son témoin lumineux “1”
(détecteur) en face avant s’allume.
Ce témoin est déjà allumé si un élément du même type était
enregistré.
La centrale émet plusieurs bips si le produit est mal
enregistré, en limite de portée radio ou si le nombre max.
de détecteurs est atteint.
La centrale doit être en mode MAINTENANCE.
5
INSTALLATION
Le repère du couvercle
se trouve de ce côté
Fixation sur la partie
fixe de l'ouverture
Cale de hauteur en
fonction du support
Fixation sur la partie
mobile de l'ouverture
10
ALIMENTATION
Mise en place ou changement des piles
Placer 2 piles alcalines neuves de même
type LR03 (ou AAA),
de même provenance et de même date
en respectant la polarité indiquée.
Refermer le capot.
Signalisation de piles basses : à chaque émission par une
série de 3 bips courts.
Le buzzer du détecteur doit émettre 2
bips, sinon vérifier la polarité des piles.
Pour remplacer les piles, mettre la centrale en mode
MAINTENANCE (cf notice centrale).
3
4
1
alarme
2
autoprotection
3
pile
4
supervision
5
issue ouverte
effacer tester
13
TEST
Le mode test permet de valider la portée radio et les
fonctions de surveillance du détecteur.
Pour s'assurer de la bonne communication
radio entre la centrale et le détecteur :
Appuyer sur le bouton TEST du détecteur,
- le détecteur émet un bip,
- la centrale acquitte l’appui par un bip.
(remarque : la centrale émet une série de
bips lorsqu’il y a un défaut pile, un défaut
autoprotection...).
Pendant 1 min 30, le détecteur émet un bip :
- à chaque ouverture ou fermeture de l’issue
protégée (contact d’ouverture),
- à chaque ouverture ou fermeture du boîtier
(contact autoprotection) quand l’issue est
fermée,
- plus généralement, à chaque changement
d’état d’un des contacts (interne, externe,
autoprotection), quand le produit n’est pas
déjà en détection.
Pour revenir à un fonctionnement normal, fermer tous les
produits du système (centrale en dernier).
La centrale doit être en mode MAINTENANCE.
6
Affecter votre détecteur COX pour une
personnalisation à une marche
“Partielle”
Le détecteur COX doit impérativement être associé au
système.
Passer la centrale en menu “Partielle”
- Appuyer plus de 5 sec. sur la touche “Partielle X” d’un clavier
ou d'une télécommande déjà reconnu. La centrale émet un
bip et son témoin lumineux face avant devient clignotant.
Enregistrer votre détecteur
en marche partielle désirée par
un appui sur le bouton TEST du détecteur.
Revenir en mode MAINTENANCE
Se fait automatiquement au bout de 5 min. ou par la fonction
“arrêt” d’un organe de commande.
12
BiiiP
1
BiiiP
2
BiiiP
PRESENTACIÓN
El detector de apertura se instala en una puerta o ventana.
A cada apertura de la puerta o ventana, envía un mensaje
radio a la central TYXAL que activará la alarma.
En caso de apertura de su caja, envía inmediatamente un
mensaje de autoprotección a la central. Se puede utilizar
igualmente como emisor universal: se conectan uno o varios
contactos en serie sobre el borne interno.
También es posible combinar las 2 funciones :
Detector de apertura y emisor universal (ej: detector de
golpe).
Esta función mixta permite entonces vigilar una salida y una
eventual rotura de vídrio.
Contiene
- un detector de apertura radio,
- una parte imán,
- un manual de instalación/ utilización,
- una bolsas con tornillos,
- cuñas de altura.
15 14
CARACTÉRISTIQUES TECHNIQUES
- Portée radio :
■ champ libre : 200 à 300 m selon environnement
■ intérieur : selon environnement
- Fréquences radio :■ bandes 434 et 868 MHz, classe I
■ équipement d’alarme radio
- Alimentation : 2 piles alcalines 1,5 Volts
type LR03 ou AAA (fournies)
- Isolement classe III
- Consommation en veille : < 12 µA
- Consommation moyenne en émission :15 mA
- Autonomie : 3 ans en utilisation normale
- Autoprotection : à l'ouverture
- Indice protection : IP30 - IK02
- Utilisation : intérieur sec exclusivement
- Boîtier : ABS-PC
- Dimensions boîtier détecteur : 33 x 102 x 31 mm
- Dimensions boîtier aimant : 14 x 99 x 17 mm
- Température de fonctionnement : -10°C / +55°C
- Poids (avec piles) : 100 gr
Distances de fonctionnement
7
Support Bois Support Fer doux
16 mm
D1
A
12 mm
D2
14 mm
B
D3
16 mm
9 mm
6 mm
8 mm
9 mm
Ouvert. Ferme.Ouvert. Ferme.
16 mm
11 mm
15 mm
15 mm
9 mm
6,5 mm
8 mm
8 mm
D3
D1-D2-D3 sont les 3
D2
directions de déplacements
de l'aimant / détecteur
D1
A = déplacement haut ou droit
B = déplacement bas ou gauche
Función mixta : detector de apertura y emisor
universal
Al momento de esta utilización :
- el conmutador 1 está en OFF : función detector de aper tura
(contacto interno)
- el o los contatos externos están conectados a los bornes :
función emisor universal (ver párrafo anterior).
Un cambio de estado sobre uno de los contactos (interno o
externo) es suficiente para activar la alarma.
Tipo de activación : Inmediata o retardada
Avíso : A la puesta en vigilancia de vuestro sistema, una
temporización fija de 1 min. permite salir del local protegido
sin activar la alarma.
Cuando la central está en vigilancia efectiva, en caso de etec-
ción de apertura, la activación de la alarma será inmediata
(ajuste por defecto) o retardada de 45 seg. Esta temporización permite entrar en el local protegido sin que la alarma se
ponga en marcha inmediatamente (por ejemplo, acceso a un
teclado de mando situado en la zona protegida).
Con ayuda del conmutador 2, seleccionar el tipo de activación
elegida.
17
FUNCIONAMIENTO
Con ayuda del conmutador, seleccionar
el tipo de utilización del detector (detector
de apertura por defecto)
Función detector de apertura
La utilización como detector de apertura, envía una información de detección a cada apertura o cierre de la salida protegida.
Función emisor universal
La utilización como emisor universal permite la conexión
de contactos filares no alimentados (contactos tipo alarma
intrusión).
Varios contactos pueden ser montados en serie, con una
longitud de cable máxima de 3 m. La intrusión se cablea entre
AL y C, y la autoprotección entre TA y C.
Conexión de los hilos sobre el borne :
caso de contactos
de apertura externos.
Nota : en función del
emisor universal, sólo los
contactos externos están
activados.
1
16
ON
12
ON
Detector de
apertura
3
ON
Detector de
apertura
ON
Emisor
universal
AL C TA
conector
emisor
contactos
de apertura
ON
Activación
inmediata
ON
Activación
retardada
5 mm
máx
cara delantera
a la misma altura
posición marca
cuñas
Porcentaje de propagación de las ondas radio
Posición del detector sobre la salida a proteger
- El detector se debe instalar en la parte fija de la salida.
- La parte imán, sobre la parte móvil.
- El lado correspondiente a las marcas en la carcasa del detector, debe estar lo más cerca posible del borde.
- Coloque las dos partes respetando las marcas (detector
e imán) a una distancia máxima apróximada de 5mm.,
utilizando si es necesario las cuñas de altura suministradas.
90 a 100% 10 a 70%
65 a 95% 0 a 10%
Yeso, madera
placa-yeso
Hormigón
Ladrillo
aglomerado
Metal
rejilla metálica
Se recomienda verificar la transmisión radio antes de
instalar definitivamente el detector (ver capítulo “TEST”).
19
PREPARACIÓN
Precauciones de instalación para una
buena detección
Elegir el emplazamiento del detector de apertura en función de
la protección elegida:
- sobre uno de los accesos principales del local a proteger,
- sobre los accesos secundarios (puerta de atrás, del garaje,
ventana del lavabo...).
Precauciones de instalación para una
buena transmisión
En el hábitat, las ondas radioeléctricas se propagan y se
atenúan según las estructuras encontradas.
La propagación se puede ver alterada, por lo que se debe evitar instalar los aparatos en la proximidad de masas metálicas
importantes, (vigas...), o un cuadro eléctrico.
Tipo de contacto en emisor universal :
NA/NC
Ayudándose del conmutador 3, seleccione la naturaleza del
contacto (NA/NC) para la activación de una alarma (ajuste por
defecto en NC).
2
18
ON ON
Activación
a la apertura del
contacto (NC)
Activación
al cierre
del contacto (NA)
21
APRENDIZAJE
Asociar un detector COX al sistema
Poner la central en menú “Producto” :
- Pulsar durante más de 5 seg.la tecla “ON” del teclado (después
de haber introducido el código de acceso) o de un mando ya
conocido.
La central emite un bip y su piloto luminoso cara delantera se
vuelve “fijo”.
Registrar su detector :
- Pulsar el botón TEST del detector
- La central emite un bip y su piloto luminoso “1” (detector) se
enciende. Ese piloto ya está encendido si un elemento de
mismo tipo ya estaba registrado.
La central emite varios bips si el aparato se ha registrado
mal, si se ha llegado al límite de alcance radio o si se han
instalado la cantidad máxima de detectores.
La central debe estar en modo MANTENIMIENTO.
5
INSTALACIÓN
La marca de posición
está de este lado
Fijación sobre la parte
fija de la apertura
Cuña de altura en
función del soporte
Fijación sobre la parte
amovible de la apertura
ALIMENTACIÓN
Colocación o cambio de la pilas
Colocar 2 pilas alcalinas nuevas
del mismo tipo LR03 (o AAA), de
la misma procedencia y de la misma
fecha, respetando la polaridad.
Cerrar la caja.
Indicación del desgaste de las pilas : a cada emisión
mediante 3 bips cortos.
La sirena del detector emite 2 bips, si
no, verifique la polaridad de las pilas.
Para cambiar las pilas, poner la central en modo
MANTENIMIENTO (CF manual central).
3
4
20
2 pilas
tipo LR03
(o AAA)
1
alarma
2
autoprotección
3
pilas
4
supervisión
5
salida abierta
borrar test
TEST
El modo test permite validar el alcance radio y las funciones de vigilancia del detector.
Para asegurar una buena comunicación radio entre la central
y el detector :
Pulse la tecla TEST del detector,
- el detector emite un bip,
- la central confirma la recepción de la
señal por un bip.
(aviso : la central emite una serie de bips
cuando hay un fallo de pilas, un fallo de autoprotección...)
Durante 1 min 30, el detector emite un bip :
- a cada apertura o cierre de la salida protegida (contacto de apertura)
- a cada apertura o cierre de la caja (contacto
autoprotección) cuando la salida está cerrada.
- generalmente, a cada cambio de estado de
uno de los contactos (interno, externo, autoprotección), cuando el producto ya no está en
detección.
Para volver a un funcionamiento normal, cerrar todos los
aparatos del sistema (la central, la última).
La central debe estar en modo MANTENIMIENTO.
6
23
Afectar su detector COX para una personalización a una marcha “Parcial”
El detector COX debe imperativamente estar asociado al sistema.
Poner la central en menú “Parcial”
- Pulse más de 5 seg. la tecla “Parcial X”de un teclado o de un
telemando ya reconocido. La central emite un bip y su piloto
luminoso cara delantera empieza a parpadear.
Registar su detector
en marcha parcial deseada pulsando la
tecla TEST del detector.
Volver en modo MANTENIMIENTO
Se hace automáticamente al cabo de 5 mn. o mediante la
función “paro” de un aparato de mando.
22
BiiiP
1
BiiiP
BiiiP
2
ÜBERSICHT
Vielen Dank, dass Sie sich beim Kauf Ihres Gerätes bei Ihrem
Installateur für uns entschieden haben.
Der Öffnungsmelder wird an einer Tür oder einem Fenster
angebracht. Bei jedem Öffnungsvorgang sendet der Melder
ein Funksignal an die TYXAL-Zentrale, die daraufhin einen
Alarm auslöst.
Beim Öffnen des Meldergehäuses wird eine
Sabotagemeldung an die Zentrale gesendet.
Der Melder kann auch als Universalsender eingesetzt werden:
In diesem Fall werden ein oder mehrere Kontakte in Serie an
die interne Klemmenleiste angeschlossen.
Eine Kombination beider Funktionen ist ebenfalls möglich:
Öffnungsmelder und Universalsender
(z.B. Erschütterungsmelder).
Die Doppelfunktion ermöglicht eine gleichzeitige Überwachung einer Tür/eines Fensters und eines möglichen
Glasbruchs.
Lieferumfang
- Funk-Öffnungsmelder
- Magnetteil
- Installations- und Bedienungsanleitung
- Schrauben
- Höhenausgleichskeile
25
CARACTERÍSTICAS TÉCNICAS
- Alcance radio :
I campo libre : 200 a 300 m según el enterno
I interior : según el enter no
- Frecuencia radio :I bandas 434 y 868 MHz, clase I
I equipado de alarma radio
- Alimentación : 2 pilas alcalinas 1,5 Voltios
tipo LR03 o AAA (suministradas)
- Aislamiento de clase III
- Consumo en vigilia : < 12 µA
- Consumo medio en emisión : 15 mA
- Autonomía : 3 años en utilización normal
- Autoprotección : a la apertura
- Indice protección : IP30 - IK02
- Utilización : interior seco exclusivamente
- Caja : ABS-PC
- Dimensiones parte detector: 33 x 102 x 31 mm
- Dimensiones parte imán : 14 x 99 x 17 mm
- Temperatura de funcionamiento : -10°C / +55°C
- Peso (con pilas) :100 gr
Distancias de funcionamiento
7
24
D3
D2
D1
A = desplazamiento hacia arriba o
hacia la derecha
B = desplazamiento hacia abajo
o hacia la izquierda
D1
D2
D3
Soporte madera
16 mm
A
12 mm
14 mm
B
16 mm
9 mm
6 mm
8 mm
9 mm
Suporte hierro
Abierto CerradoAbierto Cerrado
16 mm
9 mm
11 mm
6,5 mm
15 mm
8 mm
15 mm
8 mm
D1-D2-D3 son las 3
direcciones de desplazamiento del imán / detector
27
Doppelfunktion: Öffnungsmelder und
Universalsender
Bei Doppelfunktion:
- steht der Schalter 1 auf OFF: Anwendung als Öffnungsmelder (interner Kontakt)
- sind der/die Kontakt(e) an die Klemmen angeschlossen:
Anwendung als Universalmelder (siehe vorhergehender
Abschnitt)
Bei jeder Statusänderung an einem internen oder externen
Kontakt wird der Alarm ausgelöst.
Alarmauslösung: Sofort oder mit Verzug
Hinweis: Bei Einschalten der Systemüberwachung wird
jeweils eine 1-Min.-Verzögerung gestartet, damit Sie den
überwachten Bereich verlassen können, ohne dass der Alarm
ausgelöst wird.
Bei laufender Überwachung wird der Alarm bei Öffnungsmeldung sofort (Standardeinstellung) oder mit 45 Sek. Verzug
ausgelöst. Der Auslöseverzug ermöglicht es, den überwachten Raum zu betreten (um z.B. eine Steuertastatur zu betätigen), ohne dass der Alarm sofort ausgelöst wird.
Die gewünschte Auslösung wird am Schalter 2 eingestellt.
FUNKTIONSWEISE
Die Melderanwendung (normalerweise
Öffnungsmelder) wird mit dem
Schalter gewählt.
Anwendung als Öffnungsmelder
Bei Einsatz als Öffnungsmelder erfolgt bei jedem Öffnungsund Schließvorgang der überwachten Öffnung eine Meldung.
Anwendung als Universalsender
Bei Einsatz als Universalsender können nicht stromversorgte
Drahtkontakte (Einbruchsicherungsalarmkontakte) angeschlossen werden.
Es können mehrere Kontakte bis zur einer maximalen
Kabellänge von 3 m in Reihe geschaltet werden.Die
Einbruchsicherung wird zwischen AL und C, der Selbstschutz
zwischen TA und C verkabelt.
Anschließen an die Klemmenleiste :
Beispiel mit externen
Öffnungskontakten
Hinweis : Bei Einsatz als
Universalsender sind nur die
externen Kontakte aktiv.
26
1
ON
12
ON
Öffnungskontakte
ON
Universalsender
AL C TA
Senderanschluss
Öffnungskontakte
3
ON
Öffnungskontakte
ON
Sofortauslösung
ON
Auslösung
mit Verzug
29
5 mm
max
Vorderseite auf
gleicher Höhe
Positionsmarken
Keile
Ausbreitung von Funkwellen
Position des Melders an Tür/Fenster
- Der Melder wird an einem nicht beweglichen Teil der Tür/des
Fensters angebracht.
- Der Magnetteil wird am beweglichen Teil angebracht.
- Die Seite, die der Positionsmarke auf dem Melderdeckel
zugeordnet ist, muss so nahe wie möglich am Rand des
beweglichen Teils angebracht werden.
- Die Positionsmarken auf beiden Teilen des Geräts (Melder
und Magnet) gegenüberliegend im Abstand von höchstens 5
mm platzieren und ggf. die mitgelieferten
Höhenausgleichskeile verwenden.
90 bis 100% 10 bis 70%
65 bis 95% 0 bis 10%
Metall,
Metallverkleidung
Gips, Holz,
Gipskartonplatte
Stahlbeton
Ziegelstein,
Holzspanplatte
Es empfiehlt sich deshalb, die Übertragung der Funkwellen
vor dem endgültigen Einbau des Melders zu überprüfen
(siehe Abschnitt TEST).
VORBEREITUNGEN
Voraussetzungen für fehlerfreie
Meldungen
Wählen Sie den Installationsort des Öffnungsmelders je nach
zu schützendem Bereich aus:
- an einem der Hauptzugänge zu dem zu schützenden Raum
- an einem indirekten Zugang (Hintertür, Garagentür,
Toilettenfenster etc.).
Voraussetzungen für fehlerfreie
Übertragung
Funkwellen werden beim Auftreffen auf die
Bauwerksstrukturen reflektiert bzw. gedämpft.
Für eine möglichst ungehinderte Ausbreitung der Funkwellen
sollten die Geräte deshalb möglichst nicht in der Nähe von
großen Metallteilen (z.B.Trägern) oder Schalttafeln angebracht werden.
Kontaktart für Universalsender:
Normalerweise geöffnet (NO) / Normalerweise
geschlossen (NC)
Die Art des externen Alarmauslösekontaktes (NO/NC) wird
am Schalter 3 eingestellt (Standardeinstellung NO).
28
2
ON ON
Auslösung bei
Öffnung des
Kontakts (NC)
Auslösung bei
Schließung des
Kontakts (NO)
31
ANMELDEN
COX-Melder dem System zuordnen
Zentrale auf das Menü Komponente schalten, dazu:
- Drücken Sie mindestens 5 Sek.lang die ON-Taste einer
bereits angemeldeten Bedieneinheit oder Fernbedienung.
Die Zentrale erzeugt einen Piepton, die Kontrolllampe auf
der Vorderseite leuchtet.
Melder speichern
- Drücken Sie den TEST-Knopf am Melder.
Die Zentrale erzeugt einen Piepton, die Kontrolllampe 1
(Melder) auf der Vorderseite geht an.
Wenn zuvor bereits ein ähnliches Gerät gespeichert wurde,
ist die Kontrolllampe schon an.
Bei fehlgeschlagener Anmeldung, zu großer Übertragungsentfernung oder Überschreiten der maximalen
Melderzahl sendet die Zentrale mehrere Pieptöne.
Die Zentrale muss im WARTUNGSBETRIEB sein.
5
INSTALLATION
Die Positionsmarke befindet
sich auf dieser Seite
Befestigung am
nicht beweglichen
Teil des Ausgangs
Befestigung am
beweglichen Teil
des Ausgangs oder Fenster
Höhenverstellteil
je nach Dicke
30
SPANNUNGSVERSORGUNG
Batterien einlegen bzw. ersetzen
2 neue Alkaline-Batterien vom Typ LR03
(AAA) gleicher Marke und gleichen
Herstellungsatums unter Beachtung der
Polung einlegen.
Schließen Sie den Deckel wieder.
Hinweis auf schwache Ladung: Jeder Sendevorgang wird
durch 3 kurze Pieptöne signalisiert.
n
)
Der Summer des Melders muss 2 Pieptöne
abgeben.Wenn nicht, überprüfen Sie, ob
die Batterien richtig eingelegt sind.
Für den Batteriewechsel muss die Alarmanlage
auf WARTUNGSBETRIEB gestellt werden (siehe
Bedienungsanleitung).
3
4
2 Batterie
Typ LR03
(oder AAA
1
Alarm
2
Sabotage
3
Batterie
4
Überwachung
5
Tür/Fenster offen
Löschen Testen
33
TEST
Im Testbetrieb können Sie die Reichweite der Funkwellen
und die Überwachungsfunktionen des Melders überprüfen.
So überprüfen Sie die fehlerfreie Funkverbindung zwischen
Zentrale und Melder:
Drücken Sie den TEST-Knopf am Melder.
- Der Melder erzeugt einen Piepton.
- Die Zentrale quittiert den Tastendruck mit
einem Piepton.
(Hinweis: Bei Batteriedefekt,
Sabotagefehler o.ä.erzeugt die Zentrale mehrere Pieptöne.)
90 Sek. lang erzeugt der Melder in folgenden Fällen einen
Piepton:
- bei jeder Öffnung oder Schließung der
Tür/des Fensters (Öffnungskontakt)
- bei jeder Öffnung oder Schließung des
Gehäuses (Sabotagekontakt), wenn die
Tür/das Fenster geschlossen ist
- generell bei jeder Kontaktstatusänderung
(intern, extern und Sabotagekontakt), wenn
das Gerät nicht bereits im Meldezustand ist
Schließen Sie sämtliche Systemkomponenten (die Zentrale
zuletzt), um zum Normalbetrieb zurückzukehren.
Die Anlage muss auf WARTUNGSBETRIEB sein.
Pieeep
6
COX-Melder einer individuell festgelegten
Alarmzone zuweisen
Der COX-Melder muss dazu dem System zugeordnet sein.
So schalten Sie die Zentrale auf das Menü Alarmzone
- Drücken Sie mindestens 5 Sek., lang die Alarmzone X-Taste
einer bereits angemeldeten Bedieneinheit oder
Fernbedienung. Die Zentrale erzeugt einen Piepton, die
Kontrolllampe auf der Vorderseite blinkt.
Speichern Sie den Melder
für die gewünschte Alarmzone
per Tastendruck auf den TEST-Knopf am Melder.
Rückkehr zum WARTUNGSBETRIEB
Erfolgt automatisch nach 5 Min. bzw.bei Ausschaltung eines
Bedienelements.
32
1
Pieeep
Pieeep
Pieeep
2
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les
images de ce document ne nous engagent qu'après confirmation par nos services.
En razón de la evolución de las normas y de los materiales, las caracteristicas indicadas por el texto
y las imágenes de este documento no nos comprometen hasta confirmación por parte de nuestros
servicios.
Aufgrund der Änderung von Vorschriften und der Geräte sind Änderungen in Text und Bild
vorbehalten.
34
TECHNISCHE KENNDATEN
- Funkwellenlängen: 434- und 868-MHz-Band, Klasse I
- Spannung: 2 Alkaline-Batterien 1,5 V des Typs LR03
(AAA)
- Schutzklasse III
- Leistungsaufnahme im Standby: < 12 µA
- Durchschnittl. Leistungsaufnahme beim Senden: 15 mA
- Lebensdauer der Batterien: 3 Jahre bei normalem Einsatz
- Sabotagealarm: bei Öffnung
- Schutzart: IP30
- Einsatzbereich: ausschließlich in trockenen Innenräumen
- Gehäuse: ABS-PC
- Abmessungen Öffnungsmelder : 33 x 102 x 31 mm
- Abmessungen Magnetteil : 14 x 99 x 17 mm
- Betriebstemperatur: -10°C / +55°C
- Gewicht (mit Batterien): 100 g
Montageabstände
7
35
Référentiel de certification NF324-H58
pour la classification 2 boucliers :
Certificat n°2120000080 (COX)
Certificat n°212023-00 (COBX)
Organismes certificateurs :
- AFNOR Certification
Site Internet : http://www.marque-nf.com
-CNPP Certification
Site Internet : http://www.cnpp.com
Erfüllt die Anforderungen der Richtlinie(n): R&TTE 1999/5/EU
Aparato conforme a las exigencias de las directivas R&TTE 1999/5/CE
Appareil conforme aux exigences des directives R&TTE 1999/5/CE
D3
D1-D2-D3 sind die 3
D2
Bewegungsrichtungen
des Magneten/Melders
D1
A = Bewegung nach oben
oder rechts
B = Bewegung nach unten
oder links
D1
D2
D3
Trägerstoff Holz
Öffng
16 mm
A
12 mm
14 mm
B
16 mm
Schließg
9 mm
6 mm
8 mm
9 mm
Trägerstoff
Weicheisen
Öffng
16 mm
11 mm
15 mm
15 mm
Schließg
9 mm
6,5 mm
8 mm
8 mm
Loading...
