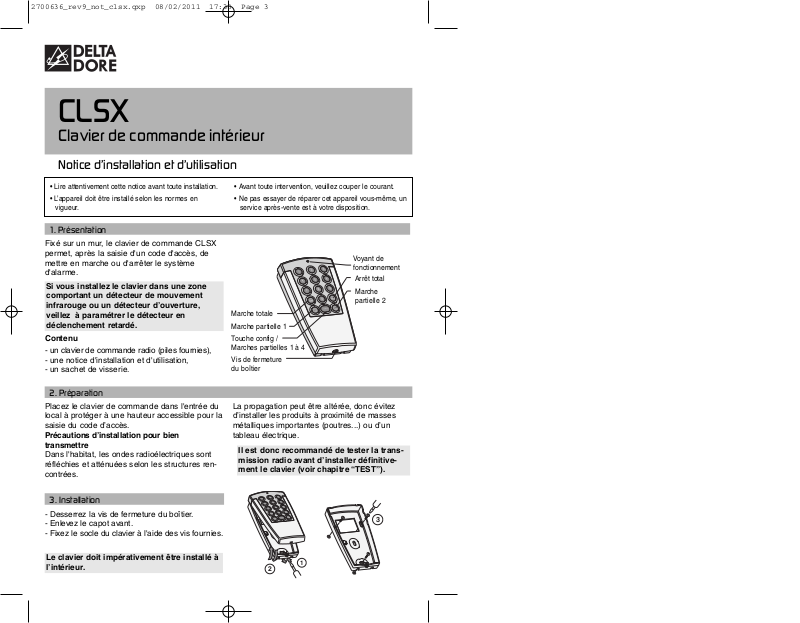

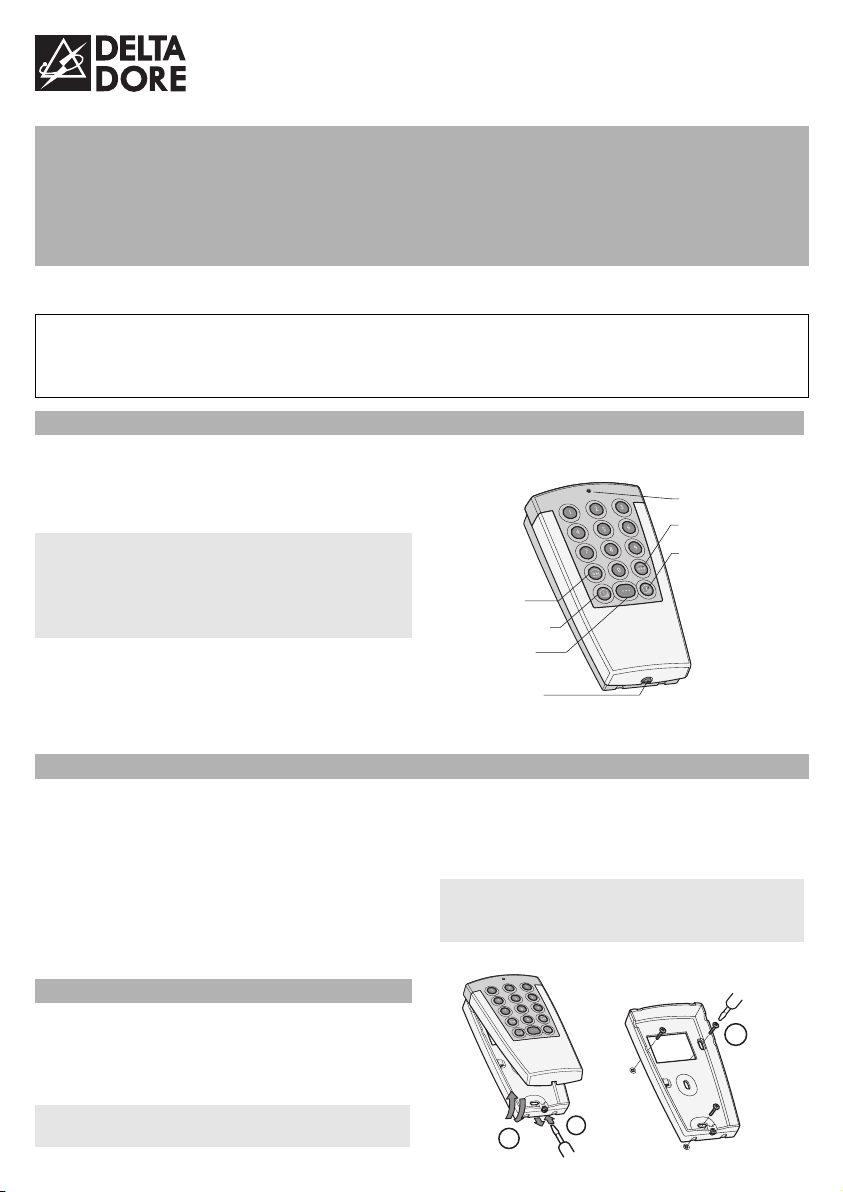

Fixé sur un mur, le clavier de commande CLSX
permet, après la saisie d'un code d'accès, de
mettre en marche ou d'arrêter le système
d'alarme.
Contenu
- un clavier de commande radio (piles fournies),
- une notice d'installation et d'utilisation,
- un sachet de visserie.
Si vous installez le clavier dans une zone
comportant un détecteur de mouvement
infrarouge ou un détecteur d’ouverture,
veillez à paramétrer le détecteur en
déclenchement retardé.
Placez le clavier de commande dans l'entrée du
local à protéger à une hauteur accessible pour la
saisie du code d’accès.
Précautions d’installation pour bien
transmettre
Dans l'habitat, les ondes radioélectriques sont
réfléchies et atténuées selon les structures rencontrées.
La propagation peut être altérée, donc évitez
d’installer les produits à proximité de masses
métalliques importantes (poutres...) ou d’un
tableau électrique.
Il est donc recommandé de tester la transmission radio avant d’installer définitivement le clavier (voir chapitre “TEST”).
- Desserrez la vis de fermeture du boîtier.
- Enlevez le capot avant.
- Fixez le socle du clavier à l'aide des vis fournies.
3
Le clavier doit impérativement être installé à
l’intérieur.
2
1
1. Présentation
2. Préparation
3. Installation
Voyant de
fonctionnement
Arrêt total
Marche
partielle 2
Marche totale
Marche partielle 1
Touche config /
Marches partielles 1 à 4
Vis de fermeture
du boîtier
CLSX
Clavier de commande intérieur
Notice d’installation et d’utilisation
• Lire attentivement cette notice avant toute installation.
• L’appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même, un
service après-vente est à votre disposition.
Associez votre clavier au système
Passez la centrale en menu “Produit”
- Appuyez plus de 5 sec. sur la touche “ON”
d'un clavier ou d'une télécommande déjà
reconnu.
La centrale émet un bip et son voyant en face
avant devient fixe.
Enregistrez votre clavier
- Composez le code principal (1234 par défaut),
puis appuyez plus de 5 sec. sur la touche “ON”.
La centrale émet un bip, et son voyant “2”
(télécommande + clavier) s’allume. Ce voyant
est déjà allumé si un élément était enregistré.
La centrale émet des bips si le produit est mal
enregistré, en limite de portée radio ou si le
nombre maximum de commande est atteint.
1
2
3
4
5
alarme
autoprotection
pile
supervision
issue ouverte
effacer tester
Associez les détecteurs à une Marche
Partielle. Consultez la documentation de
la centrale.
Revenir en mode MAINTENANCE
Se fait automatiquement au bout de 5 min. ou
par la fonction “arrêt” d’un organe de commande.
2
La centrale doit être en mode MAINTENANCE.
Nota
: Si aucun organe de commande n’a été
associé à la centrale, le passage en menu
“produit” enregistrera ce clavier.
Pour remplacer les piles, mettre la centrale
en mode MAINTENANCE (cf notice centrale).
- En cas de remplacement, placez 2 piles alcalines neuves de même type LR6, de même provenance et de même date en respectant la
polarité indiquée.
- Replacez le capot avant sur le socle et revissez
la vis de fermeture du boîtier.
Ne pas jeter les piles usagées.
Déposez-les dans un lieu de collecte.
Signalisation de piles basses
A chaque passage en émission par une série de
3 bips courts.
Le buzzer du clavier doit émettre 2 bips,
sinon vérifiez la polarité des piles.

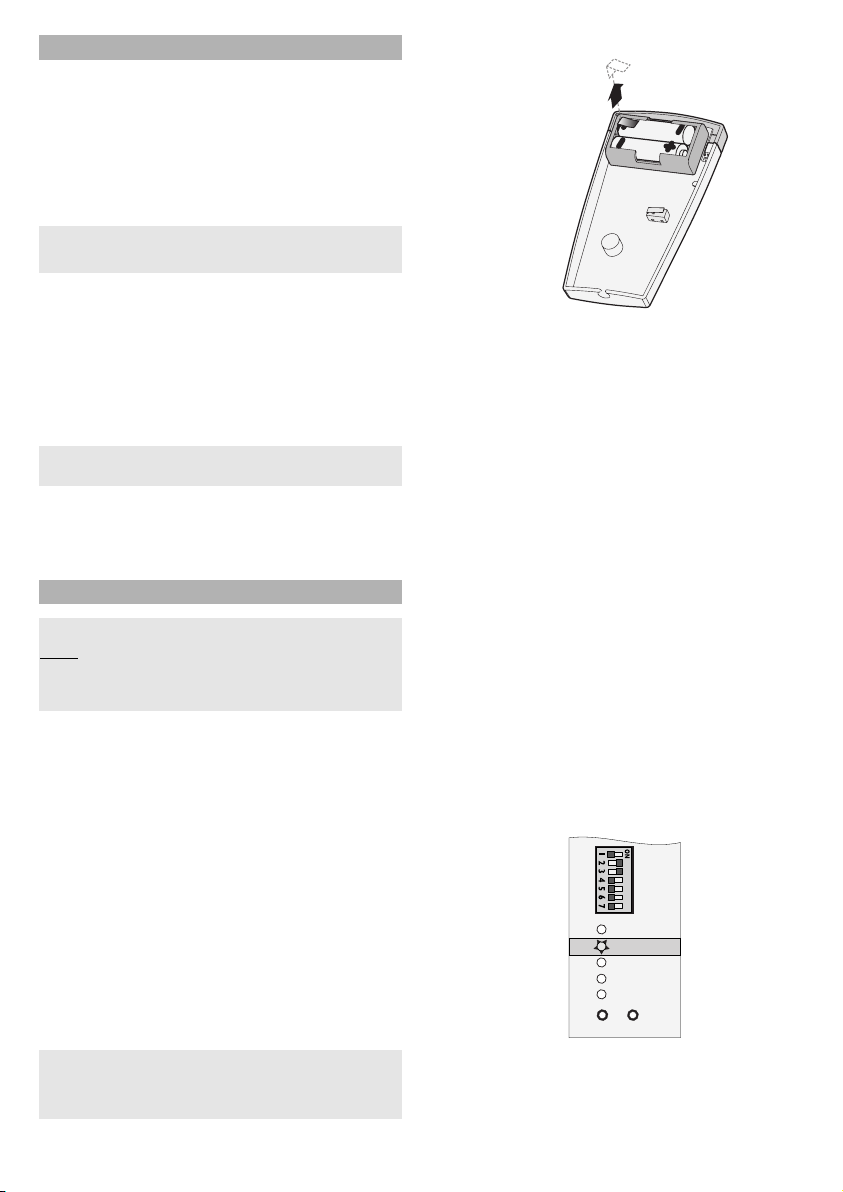

Mise en place ou changement des piles
- Enlevez la languette de protection des piles.
4. Alimentation
5. Apprentissage
Enlevez la languette
de protection
2 piles type LR6
(ou AA)
3
Le clavier de commande permet d’utiliser 2
codes d'accès différents (4 chiffres). Le code
principal à la mise en service est 1 2 3 4.
Le code d'accès principal permet d'utiliser
l'ensemble des fonctions proposées par le système (utilisation et configuration).
Le code secondaire permet d'accéder uniquement à la mise en marche (totale ou partielle)
et à l’arrêt. Son utilisation est utile, si une personne étrangère au local protégé, doit y accéder ponctuellement (personnel d’entretien, ...).
Au bout de 3 saisies de code erronées, le clavier se bloque 1 min. Toute nouvelle tentative
pendant ce délai prolongera de 1 min. cette
sécurité.

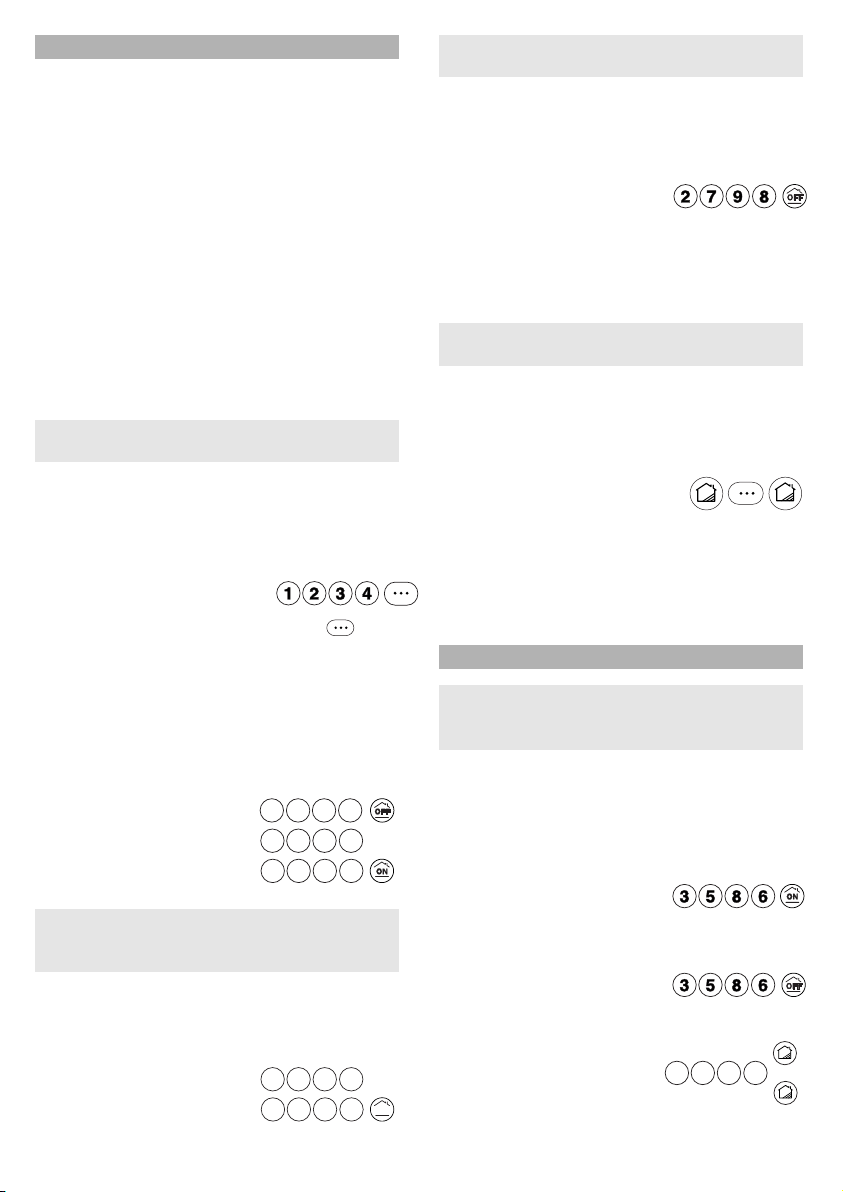

Modifiez le code d’accès principal
Exemple : remplacez le code 1 2 3 4 par 3 5 8 6
- passez le clavier en configuration des codes,
- saisissez le code à changer, puis appuyez sur
OFF dans les 10 secondes,
- saisissez deux fois de
suite le nouveau code,
- appuyez sur ON.
Ajoutez le code d’accès secondaire
Exemple : ajoutez le code secondaire 2 7 9 8
- passez le clavier en configuration des codes,
- saisissez deux fois de suite
le code à ajouter,
- appuyez sur ON.
Accédez à la gestion des codes d’accès
- saisissez le code d’accès
principal (par défaut 1 2 3 4),
- appuyez plus de 5 sec. sur la touche
du clavier. Cet appui est confirmé par un bip.
Supprimez le code d’accès secondaire
Exemple : supprimez le code secondaire 2 7 9 8
- passez le clavier en configuration des codes,
- saisissez le code secondaire,
- appuyez sur OFF.
Si le nouveau code n’est pas saisi dans les
10 sec. après l’appui sur la touche OFF, un
RAZ du clavier est réalisé automatiquement.
Une fois un code validé, si une erreur se produit, le code n’est pas modifié.
Pour le modifier, supprimez d’abord l’ancien
code, puis ajoutez le nouveau code.
Après chaque code correct saisi,
le clavier émet un bip de validation.
Attendre 10 sec. avant une autre manipulation.
Le code 2798 est supprimé. Si une erreur se
produit, le code secondaire n’est pas supprimé.
431 2
853 6
853 6
ON
972 8
972 8
CONFIGURATION DES CODES
- mettre la centrale en mode Maintenance,
- ouvrez le boîtier puis, enlevez les piles.
- attendez une dizaine de secondes,
- remettez les piles, en
appuyant simultanément sur
les 3 touches (config, partielle 1 et 2 ).
Après quelques sec., le clavier émet plusieurs
bips, le code est revenu à 1234.
Attention, si un code secondaire à été ajouté, il
sera aussi supprimé.
Retour au code usine 1234 (RAZ produit)
1
2
Une séquence de commande valide est
signalée par le voyant du clavier. Une erreur
de code est signalée par plusieurs bips (3).
Dans les exemples ci-après le code d’accès
principal choisi est 3586.
Mettre en Marche totale
- saisissez le code d’accès principal puis
appuyez sur ON.
Arrêter le système
- saisissez le code d’accès principal puis
appuyez sur OFF.
Mettre en Marche partielle 1 ou 2
- saisissez le code d’accès
principal puis appuyer sur
la touche de la marche
partielle choisie (1 ou 2).
8
53 6
1
2
OU
6. Codes d’accès
7. Utilisation
Arrêt sous la contrainte
Lorsque le code d'accès doit être saisi sous la
contrainte, il est possible d'arrêter la protection
tout en lançant un appel avec le transmetteur
téléphonique (sans que la sirène se déclenche).
exemple :
code accès 9264 --> code sous contrainte 0264
code accès 0827 --> code sous contrainte 1827
Pour utiliser l’arrêt sous la contrainte avec
le code d’accès principal 3 5 8 6
- saisissez le premier chiffre du code d’accès
principal incrémenté de 1, puis les 3 autres
chiffres inchangés,
- appuyez sur OFF.
Le code d'accès sous la contrainte est le code
d'accès principal + 1 sur son premier chiffre.

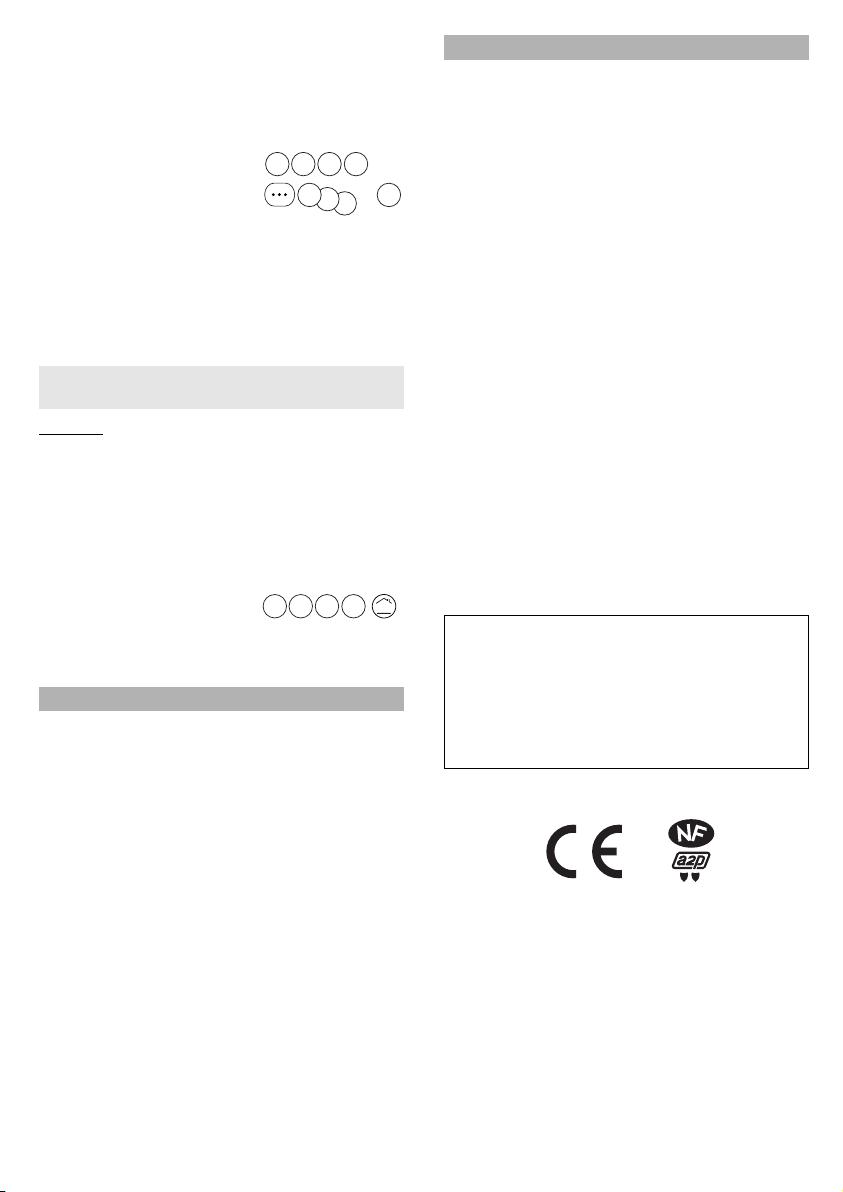

Mettre en marche partielle 1 à 4
Mettre en surveillance les détecteurs du système
intégrés dans une des marches partielles 1 à 4 :
- saisissez le code d’accès principal,
- appuyez sur la touche
“config” puis appuyez sur
la touche de la marche
partielle choisie (1,2,3,4).
3
853 6
4
2
1
OU
854 6
OFF
Pour tester la transmission radio, le clavier doit
être enregistré (voir § “APPRENTISSAGE”).
Le test se fait en mettant en marche ou en arrêt
la protection par le clavier de commande
(voir § “UTILISATION”), la centrale confirme en
émettant un ou plusieurs bips selon le cas.
Pour revenir à un fonctionnement normal,
fermez les produits du système (centrale en
dernier).
Organismes certificateurs :
AFNOR Certification www.marque-nf.com
CNPP Certification www.cnpp.com
Référentiel de certification NF324-H58
N° de composant répertorié NF et A2P avec la
centrale CSX40 certifié NF et A2P :
N° du composant : 112064-02
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services.
*2700636_rev.9*
8. Test
9. Caractéristiques techniques
- Alimentation : 2 piles alcalines 1,5 Volts type LR6
(ou AA) fournies
- Consommation en veille : < 30 µA
- Consommation moyenne en émission : ≤ 15 mA
- Fréquence radio 868 MHz (Norme EN 300 220)
- Equipement Hertzien de Classe 1 (peut être mis
sur le marché et mis en service sans restrictions)
- Portée radio de 100 à 300 mètres en champ libre,
variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)
- Equipement d’alarme radio
- Code d’accès : 1 principal, 1 secondaire
- Sécurité : blocage 1 min à la recherche
- Autonomie : 3 ans en utilisation normale
- Autoprotection : à l'ouverture et à l’arrachement
- Indice de protection : IP30 - IK04
- Utilisation en intérieur exclusivement
- Dimensions : 142 x 77,5 x 33 mm
- Température de fonctionnement et de stockage
+5°C / +55°C
- Boîtier : ABS-PC
- Poids (avec piles) : 180 gr
Par la présente Delta Dore déclare que l'équipement est
conforme aux exigences essentielles et aux autres
dispositions pertinentes de la directive R&TTE 1999/5/CE
La déclaration de conformité CE de cet équipement est
disponible, sur demande, auprès de :
Service “Infos techniques”
DELTA DORE - Bonnemain - 35270 Combourg (France)
mail : info.techniques@deltadore.com
