NOTICE
D'INSTALLATION
Clavier
CLAVEX
Code : 10180
1
2
1
PRESENTATION
GENERALE
2
PRESENTATION DE LA
PLATINE
Le Clavex est un clavier filaire intérieur/extérieur programmable en fonction impulsionnelle ou marche/arrêt maintenu. Il est anti-vandale, à touches métalliques rétro-éclairées. L'accès à la programmation est
protégé par un code. Destiné à piloter une centrale
d'alarme filaire, il peut également être utilisé pour commander une gâche électrique, un éclairage, un transmetteur téléphonique...
Le CLAVEX est obligatoirement équipé de :
- l'option boîtier saillie
.BSI code 10181, boîtier inox brossé
.BSG code 10182, boîtier gris
- OU de la plaque d'encastrement :
.PEI code 10183, plaque inox brossé
.PEG code 10184, plaque grise
Le clavier filaire CLAVEX est équipé de :
- 2 sorties relais NO/NF pilotées par code (voir §12)
. relais 1 - 5 A maxi
. relais 2 - 1 A maxi
- 2 bornes pour la connexion d'une commande extérieure impulsionnelle (bouton poussoir, horloge...) agissant sur le relais 1.
Il possède :
- 1 code d'accès à la programmation (de 1 à 8 chiffres)
- 9 codes utilisateur de commande des relais 1 ou 2,
ou 1+2 (de 1 à 8 chiffres).
Le CLAVEX est muni de :
- 2 voyants (rouge et vert) laissés au libre usage de
l'installateur
- 1 voyant jaune + buzzer témoin de communication
entre l'utilisateur et le clavier.
Le clavier s'éclaire pendant 10 secondes dès l'appui
sur une touche.
En cas de blocage de touche, le clavier s'éteint au
bout de 10 secondes.
Après 8 codes incorrects le clavier émet des bips
pendant 30 secondes (effet dissuasif).

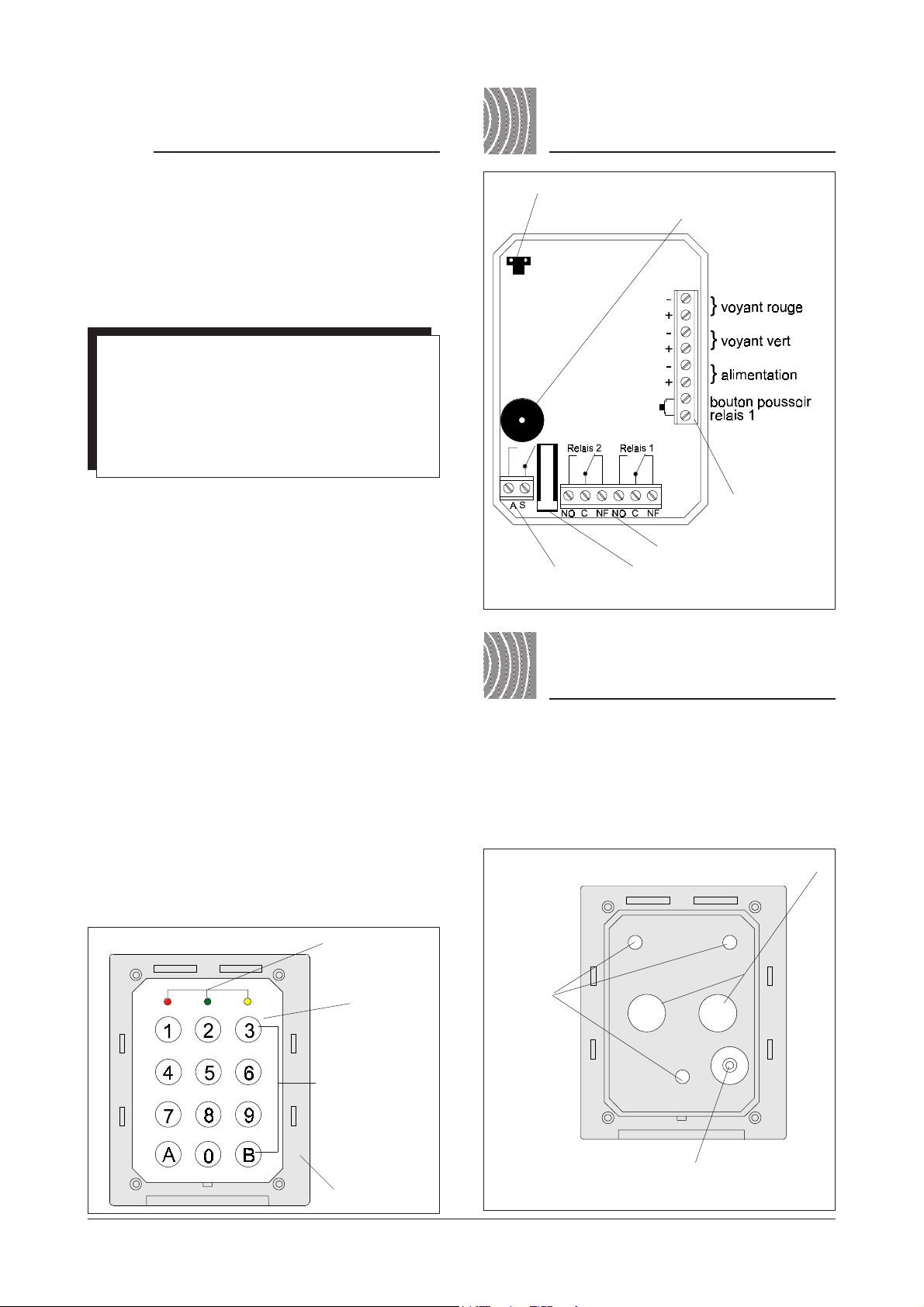

cavalier d'accès
programmation
bornier
autosurveillance
3
- ouvrir le clavier
- percer les trous pré-découpés pour la fixation ainsi
que pour le passage du câble (mettre en place le passefil fourni)
- à l'aide des chevilles et vis fournies, fixer le boîtier
ABS sur une surface plane ( + éventuellement le boîtier saillie).
INSTALLATION
contact
d'autosurveillance
buzzer
bornier général
bornier relais
passage de câble
voyants
clavier
touches
métalliques
boîtier ABS
fixations
contact d'autosurveillance
à l'arrachement
3

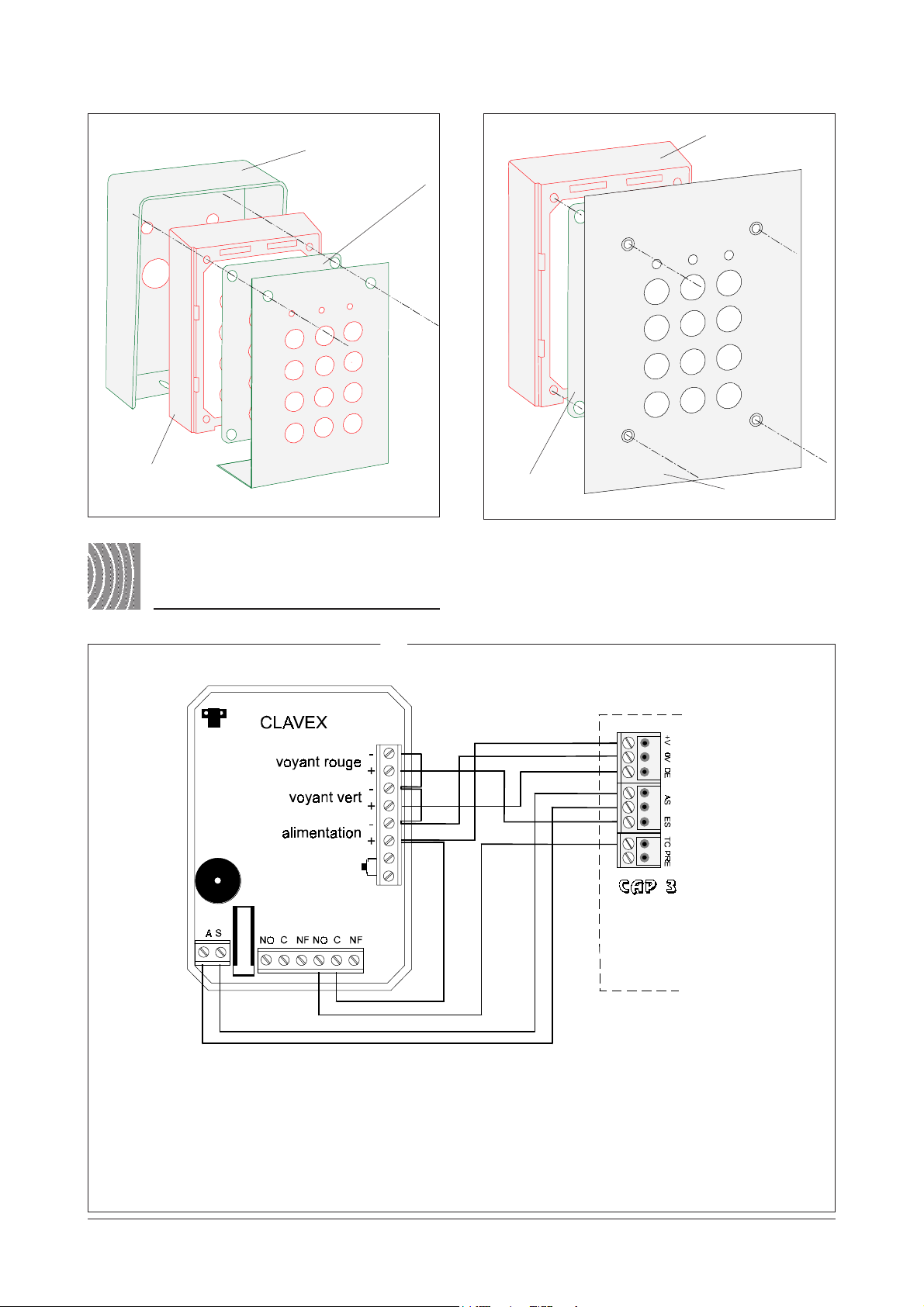

- montage avec le boîtier saillie
- montage encastré et plaque
clavier
boîtier
joint d'étanchéité
clavier
4
CONNEXION AVEC
CENTRALE CAP 3
joint
d'étanchéité
plaque
câblage : 4 paires avec écran
relais 1 : surveillance totale
voyant vert allumé : aucun défaut (zone ou AS) et centrale hors surveillance
voyant vert clignotant : absence secteur
voyant rouge éteint : hors surveillance
voyant rouge clignotant 3 s puis allumé : signale la commutation d'une zone
voyant rouge allumé : en surveillance
4
5
CONNEXION AVEC
CENTRALE CAP 8
serrure 1 (relais 1) surveillance totale
serrure 2 (relais 2) surveillance partielle, mise en
service du groupe périmétrique
variante : surveillance partielle déportée
cablâge : 4 paires avec écran
voyant rouge éteint : centrale hors surveillance
voyant rouge allumé : centrale en surveillance effective (après la temporisation)
voyant vert éteint : aucun défaut n'a été enregistré
voyant vert allumé : à la mise hors surveillance, le voyant vert du clavier s'allume si une alarme s'est déclenchée
(boucle d'intrusion ou autoprotection)
en position hors surveillance, le voyant vert s'allume si un défaut d'autoprotection survient (permanent ou fugitif)
- défaut d'autosurveillance permanent : après avoir effectué le code de mise en surveillance, la centrale éjecte la
boucle AP, le code ne sera pas pris en compte, la centrale émet un bip long.
Le voyant mémoire de la centrale est allumé, le voyant AP est éteint, le voyant vert du clavier reste allumé.
Vérifier la boucle d'autosurveillance
Après avoir supprimé le défaut d'autosurveillance, un appui sur les boutons RAZ et # de la centrale éteint le voyant
vert du clavier.
- défaut d'autosurveillance fugitif : le voyant vert du clavier est allumé. Lors de la mise en service, le voyant vert
s'éteint et le voyant rouge s'allume à la surveillance effective.
5
CONNEXION AVEC
6
câblage : 4 paires avec écran
relais 1 : surveillance totale
relais 2 : surveillance partielle
voyant vert allumé : défaut (zone, autosurveillance,
batterie, absence secteur)
voyant vert éteint : aucun défaut
voyant rouge éteint : hors surveillance
voyant rouge clignotant : surveillance partielle
voyant rouge allumé : surveillance totale
CENTRALE ACBX 24E
variante : surveillance partielle déportée
EXEMPLE DE
7
Eléments à programmer :
- un code d'accès (1 à 8 chiffres) ex : 1 2 3 4
- le code utilisateur n°1 (1 à 8 chiffres) ex : 4 5 6 7
- la commande du relais 1 (ou relais 2 ou relais 1+2)
pour le code n°1
PROGRAMMATION
- la temporisation de 4 secondes du relais 1
(de 01 à 99 secondes)
(00 = relais en marche/arrêt)
6
Attention : durant la programmation, le laps de temps
PROCEDURE DE
8
Les "oui", "non" ainsi que les flèches indiquent le sens de la marche à suivre en fonction des besoins.
Chaque appui sur l'une des touches provoque l'émission d'un bip pour un chiffre et deux bips pour la touche A (validation). Toute
erreur est signalée par une série de 10 bips.
PROGRAMMATION
entre 2 appuis sur le clavier ne doit pas dépasser 2 mn.
Passé ce délai, la programmation est considérée comme
terminée. Il faut alors reprendre la procédure au départ.
7
Attention : durant la programmation, le laps de temps
PROGRAMMATION PAR
9
Les "oui", "non" ainsi que les flèches indiquent le sens de la marche à suivre en fonction des besoins.
Chaque appui sur l'une des touches provoque l'émission d'un bip pour un chiffre et deux bips pour la touche A (validation). Toute
erreur est signalée par une série de 10 bips.
L'UTILISATEUR
entre 2 appuis sur le clavier ne doit pas dépasser 2 mn.
Passé ce délai, la programmation est considérée
comme terminée. Il faut alors reprendre la procédure
au départ.
L'utilisation se fait en composant : le code utilisateur (1à 9) + touche A (2 bips courts)
Fonctionnement des voyants vert et rouge : voir selon type de centrale
8
10
CHANGEMENT DU CODE
D'ACCÈS EN CAS D'OUBLI
CARACTERISTIQUES
TECHNIQUES12
Nota : il faut impérativement reprogrammer un code
d'accès car cette procédure n'efface ni le code d'accès oublié ni les différentes programmations.
Si le code d'accès est oublié, il est possible d'accéder à la programmation du clavier en suivant les étapes ci-après :
- mettre le clavex hors tension
- repérer l'emplacement du cavalier d'accès programmation
cavalier d'accès mémoire
position 1
position 2 (position d'origine)
- placer le cavalier d'accès mémoire en position 1
- remettre le clavier sous tension, le voyant s'allume
et le clavex émet plusieurs bips
- replacer le cavalier d'accès programmation en position 2 (position d'origine)
- appuyer 3 fois sur la touche 0, émission d'un bip
court
- composer le nouveau code d'accès (de 1 à 8 chiffres)
- valider en appuyant sur la touche A, émission de 2
bips courts
- si besoin est (reprogrammation), reprendre la procédure décrite § 7
- quitter le programme en appuyant sur la touche B, le
voyant jaune s'éteint.
Alimentation : 12/24 VCC/CA +/- 10%
non polarisé
Consommation : mini 10 mA
maxi 250 mA
T° de fonctionnement : - 25°C à + 55°C
Indice de protection : IP 654
Code d'accès : 1 (de 1 à 8 chiffres)
Code utilisateur : 9 (de 1 à 8 chiffres)
Relais : contact sec inverseur
relais n°1 - 5 A/125 VCA
relais n°2 - 1 A/24 VCC
Autosurveillance : à l'arrachement et à
l'ouverture
Socle : ABS
Touches : métal rétro-éclairées
Dimensions : 108 x 84 x 35
Poids : 0,17 kg
11
Conseil de raccordement d'une gâche éléctrique
- en continu
- en alternatif
AUTRES FONCTIONS
BY 251 non fourni
470 nF/10 KΩ 0,5 W non fourni
9
NOTES
10
11
Produit conforme aux normes :
EN 50081-1
EN 50082-1
Réf. notice : 04315586 AB
1100 avenue de l'Europe - Parc d'activité Albasud - BP 826
82008 MONTAUBAN Cedex
Tél : 05 63 21 22 23 - Fax : 05 63 21 22 00
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne
nous engagent qu'après confirmation par nos services.
