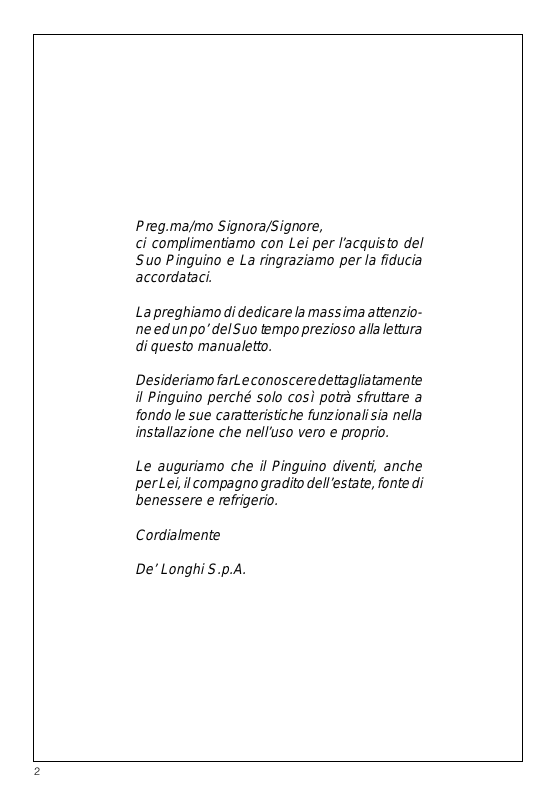

Preg.ma/mo Signora/Signore,
ci complimentiamo con Lei per l’acquisto del
Suo Pinguino e La ringraziamo per la fiducia
accordataci.
La preghiamo di dedicare la massima attenzione ed un po’ del Suo tempo prezioso alla lettura
di questo manualetto.
Desideriamo farLe conoscere dettagliatamente
il Pinguino perché solo così potrà sfruttare a
fondo le sue caratteristiche funzionali sia nella
installazione che nell’uso vero e proprio.
Le auguriamo che il Pinguino diventi, anche
per Lei, il compagno gradito dell’estate, fonte di
benessere e refrigerio.
Cordialmente
De’ Longhi S.p.A.
2
PREMESSA
Pinguino è un climatizzatore molto versatile perché può funzionare sia con condensazione ad acqua che
con condensazione ad aria.
L’Utente può scegliere il modo di funzionamento:
1) AD ACQUA - Se desidera un’alta efficienza, consumi inferiori, rapidità nel raggiungere le condizioni
di benessere. Questo tipo di funzionamento è particolarmente indicato all’inizio, quando l’ambiente
è molto caldo.
Quando termina la riserva d’acqua (tanica), Pinguino si commuta automaticamente nella funzione ad aria.
2) AD ARIA - E' la normale funzione di climatizzazione.
DATI TECNICI Tab. 1
FUNZIONAMENTO ACQUA - FUNZIONAMENTO ARIA
Tensione di alimentazione (V) 220 ...240 V~
Frequenza (Hz) 50
Assorbimento elettrico (A) 3,85 - 4,45
Potenza max. assorb. in climatiz. (W) vedere targa caratteristiche
* Potenza max. assorb. in riscald. (W) vedere targa caratteristiche
Potenza refrigerante (Frig/h, W, Btu/h) vedere targa caratteristiche
Potenza refrigerante (Frig/h, W, Btu/h) vedere targa caratteristiche
Aria circolante (m3/h) 360
Timer 24 h
Dimensioni: larghezza (mm) 560
altezza 735
profondità 390
Peso netto (kg) 44
I dati tecnici sono suscettibili di variazioni per ulteriori migliorie.
* solo Mod. CT250H
CONDIZIONI OTTIMALI DI FUNZIONAMENTO
(IN CLIMATIZZAZIONE) Tab. 2
TEMPERATURA NELLA STANZA
UMIDITA’ DELL’ARIA NELLA STANZA
NOTA: Per temperature, all’interno della stanza, superiori ai 32° C si consiglia di far funzionare
l’apparecchio ad acqua.
21 ÷ 32°C
MENO DELL’80%
CONDIZIONI OTTIMALI DI FUNZIONAMENTO
(IN RISCALDAMENTO) Tab. 3
TEMPERATURA NELLA STANZA
max 5° C
3
DESCRIZIONE DEL CLIMATIZZATORE
Tab. 4
Griglia di uscita aria
Cruscotto
Programmatore (Timer)
Interruttore ON/OFF timer
solo mod. CT250H
Tanica acqua
Ruote
Fermaruote
Bacinella
Portina anteriore
Filtro aria
Griglia aspirazione aria
Alloggiamento tubo di scarico aria
Vano per cavo di alimentazione
Maniglia di sollevamento
Tubo di drenaggio bacinella
4
DESCRIZIONE DELLE PARTI ACCESSORIE Tab. 5
DESCRIZIONE
Tubo flessibile
Tappo + Flangia
Ammortizzatore fermaruote
Decalcificatore
Bocchetta per finestra
PEZZI IN
DOTAZIONE
1
1
2
1
1
Set ventose
1
ASSISTENZA TECNICA
Conservate l’elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a Voi (con il nostro
augurio di non averne mai bisogno).
5
INSTALLAZIONE PER CLIMATIZZAZIONE
Il nostro climatizzatore è mobile e versatile: può
essere utilizzato con un’ installazione definitiva
o venir spostato agevolmente da un locale all’altro.
La distanza del condizionatore dalle pareti
deve essere di almeno 30 cm.
Nel caso di installazione definitiva l’aria che viene espulsa dal tubo posteriore è completamente aspirata
dal locale in cui è installato il climatizzatore.
Verificare che il locale (se è particolarmente piccolo) non risulti “stagno”.
L’aerazione naturale consentita dalle fessure di porte e finestre è generalmente sufficiente.
Eventualmente lasciare una porta leggermente socchiusa (una fessura di circa 1 cm può bastare).
Può anche essere utilizzato con una installazione “volante” che ne consente l’uso in qualsiasi ambiente
non attrezzato purché dotato di una finestra o
portafinestra; il sistema “volante” Vi consente di
utilizzare subito il climatizzatore fino a quando
non verrà allestita la sistemazione definitiva.
N.B.: In ogni caso controllare che il climatizzatore
sia posizionato su un pavimento “in piano”.
Inserire eventualmente i 2 fermaruote sotto le
ruote anteriori.
30 cm
30 cm
30 cm
Installazione definitiva con tappo e flangia.
I fori di scarico devono essere in comunicazione con l’esterno e possono essere praticati su qualsiasi
parete fissa o mobile.
A 1
nel vetro della finestra
A 2 nello zoccolo in legno
della portafinestra
A 3
nel muro
ø 95 mm
