Dell | 인터랙티브 프로젝터
S560T
터치 설정 안내서
표시에 대한 설명
참고 : 참고는 프로젝터 사용에 도움이 되는 중요한 정보를 제공합니다 .
주의 : 주의는 준수하지 않으면 하드웨어 파손 또는 데이터 손실이 올 수 있습니다 .
경고 : 경고는 재산 피해 , 부상 또는 사망 가능성이 있음을 알려줍니다 .
__________________
이 문서의 정보는 통보 없이 변경될 수 있습니다 .
© 2016 Dell Inc. All rights reserved.
Dell Inc. 의 서면 허가가 없으면 어떠한 방법으로도 무단 복제할 수 없습니다 .
이 문서에 나오는 상표 : Dell 및 DELL 로고는 Dell Inc. 의 상표입니다 ; Microsoft, Windows 7,
Windows Vista 는 미국 및 / 또는 기타 국가에 있는 Microsoft Corporation 의 상표 또는 등록 상표
입니다 .
본 설명서에서 특정 회사의 마크와 이름 또는 제품을 지칭하기 위해 기타 상표와 상호가 사용될 수
있습니다 . Dell Inc. 은 자사가 소유하고 있는 상표 이외의 다른 모든 등록 상표 및 상표명에 대해 어
떠한 소유권도 없음을 알려 드립니다 .
2016 년 6 월
프로젝터에서 터치 설정
프로젝터에서 터치 설정
사용 시 주의사항
본 설명서에서 권장하는 모든 경고사항이나 주의
사항과 유지 관리 방법을 따르십시오 .
경고 : 터치 장치를 분해하지 마십시오 .
경고 : 터치 장치를 불 근처나 예를 들어 직사
광선에 쬐는 곳이나 태양열로 뜨거워진 자동
차 안과 같이 온도가 높은 장소에서 사용하거
나 보관하거나 두지 마십시오
경고 : 표준 USB 케이블 ( 최대 길이 : 16.4 ft
(5 m)) 을 사용하십시오 . USB 케이블의 길이
를 5m 보다 길게 늘리려면 인증 받은 USB 연
장 케이블이 필요합니다 .
경고: 액체나 이물질이 터치 장치에 들어가지
않도록 하십시오 .
주의사항
프로젝터의 적외선 (IR) 카메라는 화이트보드에
장착되어 있는 터치 장치로부터 적외선 신호를 받
습니다 .
정상적으로 작동되려면 :
•IR 카메라가 벽에 투사된 이미지 영역을
향해야 합니다 .
•IR 카메라와 터치 장치 사이에 있는 장애
물을 제거하십시오 .
• 이 카메라를 IR 마이크 , 조명 장치 또는 주
거용 난방 장치 등과 같은 다른 적외선 장
치 근처에 놓지 마십시오 .
• 반드시 액세서리 키트에 들어있는 터치 장
치 내부로 연결되는 L 측면 커넥터가 있는
인터랙티브 케이블을 사용하십시오 .
유지 관리 : 먼지 제거용 송풍기로 광학 포트를 부
드럽게 청소하십시오 .
3
프로젝터에서 터치 설정
작동법
• 터치 장치는 가늘고 눈에 보이지 않는 IR
광선으로 화이트보드 전체를 덮습니다 .
• 손가락이나 스타일러스를 광선 커튼으로
찔러 넣으면 IR 광선이 IR 카메라 위로 반
사됩니다 .
• 카메라 모듈은 여러 개의 터치 포인트를
추적해서 USB 를 통해 컴퓨터로 해당 위
치를 보고합니다 .
• 터치 기능을 최적화하려면 스크린의 굴곡
이 0.2 inch (5 mm) 미만이어야 합니다 .
4
프로젝터에서 터치 설정
사양
I. 터치 장치 (S560T 만 해당 )
레이저 안전 등급 1 등급
터치 장치와 스크린 간 거리 0.79 인치 ~3.94 인치 (20 mm~100 mm) @81"~100" 1080p
LED 표시기 청색 / 적색
I/O 포트 인터랙티브 잭 1 개
터치 센서 조정 손잡이 2 개 및 가시 광선으로 조정
ID 크기 (W*L*H)
무게
소비 전력
작동 온도 0 °C~+40 °C ( 냉각 팬 없는 상태 )
보관 온도
II. 일반 사양
스크린 굴곡 <0.2 인치 (5 mm)
5.91 (W) x 1.97 (L) x 1.57 (H) inch
(150.0 (W) x 50.0 (L) x 40.0 (H) mm)
< 330 g
12V/0.3A
-20 °C~+60 °C
5
프로젝터에서 터치 설정
디스플레이 모드 천장 모드만 지원
보정 1. 수동 보정 :
포인트 9 개 수동 보정 ,
1080p 모델 : +/- 6 픽셀 ( 스크린 굴곡 <0.2 inch (5mm))
2. 자동 보정 :
1080p 모델 : +/- 8 픽셀 ( 스크린 굴곡 <0.2 inch (5mm))
3. 원 - 키 보정 지원
가로세로비 보정 다른 디스플레이 해상도와 가로세로비로 자동 보정
멀티 터치 Windows 7/8/10: 터치 포인트 10 개
Mac: 단일 포인트 터치
ChromeBook: 터치 포인트 10 개
멀티 터치 최소 거리 ≥ 1.57 인치 (40mm)

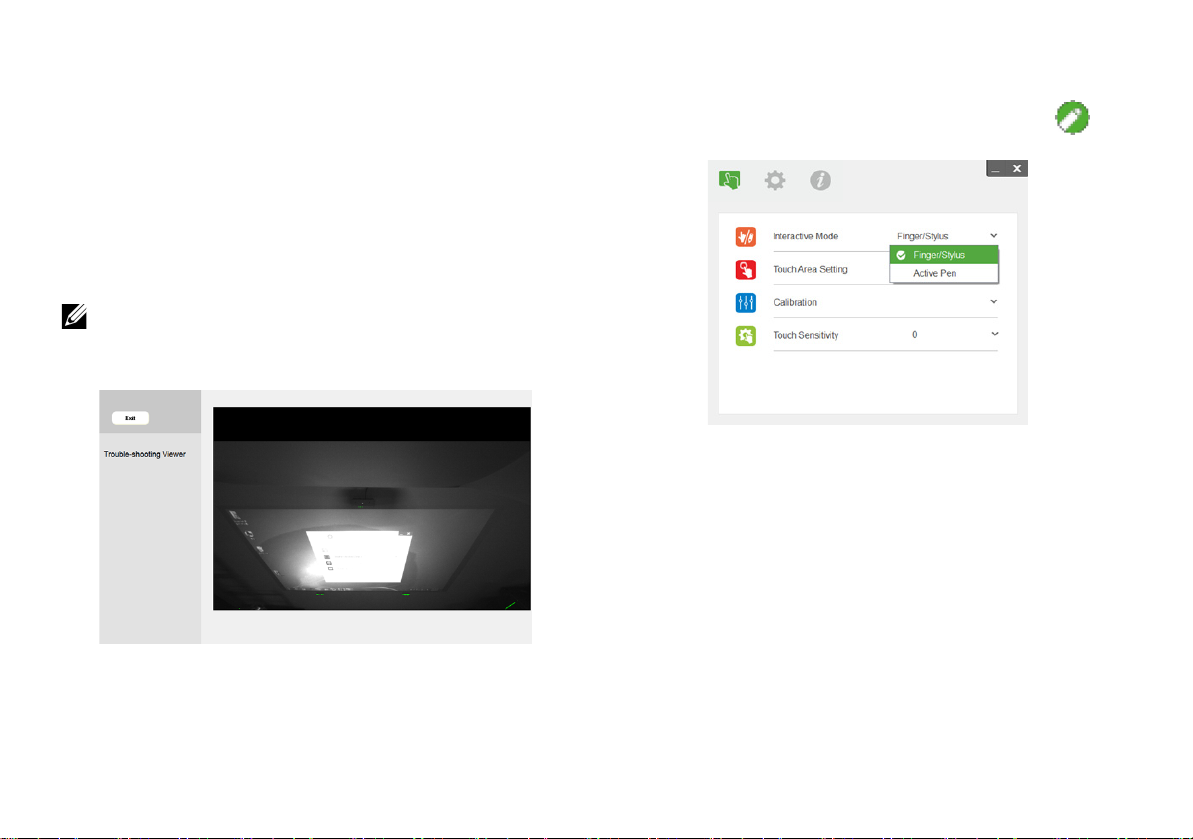

문제해결 뷰어 문제 해결을 위해 실시간 이미지를 지원하는 유틸리티 .
작동되는 영사 이미지 크기 81"~100" @1080P(S560T 프로젝터와 함께 사용 )
6
프로젝터에서 터치 설정
III. OS 요구사항
시스템 요구 사항 프로세서 유형 Intel Core ™ i3 ( 또는 그 이상 버전 ) 또는
AMD Core 의 동급 버전 .
RAM
운영 체계 지원되는 터치 포인
트 수
Windows 7/8/10
Mac OS X
터치 포인트 10 개 지원됨
터치 포인트 1 개*4지원됨 필요함 , 모든 Mac OS 컴퓨
(10.7-10.11)
S560x 인터랙티브 유틸리티 설치
처음 설정할 경우
*3
2 GB 또는 그 이상
*2
추후 사용할 경우
필요 없음
터에 설정 유틸리티를 설치
*1
해서 S560T 와 함께 사용하
십시오 .
Chromebook
터치 포인트 10 개 지원되지 않음 , Windows OS 컴
필요 없음
퓨터나 Mac OS 컴퓨터를 사용
해서 S560T 의 처음 설정을 완
료하십시오 .
*1 : 제공된 CD 에서 S560x 인터랙티브 유틸리티를 가져오거나 Dell Support 에서 다운로드하십시오
*2 : S560T 는 최초 정렬 및 보정이 필요하고 사용하기 전에 설정 과정을 완료해야 합니다
*3 : .NET Framework 4.0 을 설치해야 함
*4 : Mac OS 는 터치 포인트 1 개만 지원함
7
프로젝터에서 터치 설정
1 단계 : 설치 환경 점검
A 프로젝터를 다음 조건에 따라 설치해야 합니다.
- 영사 이미지가 깜박거리는 현상이 발생하지
않을 만큼 벽이 튼튼해야 합니다 .
- 직사광선이 쬐는 위치에 프로젝터나 스크린
을 설치하지 마십시오 . 프로젝터나 스크린
에 직사광선이 닿을 경우 인터랙티브 기능이
정상적으로 작동하지 못할 수 있습니다 .
- 표면은 터치 장치를 나사로 고정하기에 적합
해야 합니다 .
- 스크린의 영사 이미지는 빛 반사나 핫 스팟
현상 없이 선명하게 잘 보여야 합니다 .
- 스크린 표면은 평평해야 하며 굴곡이 0.2 인
치 (5mm) 미만이어야 합니다 . 설치 표면은
평평한 벽이나 화이트보드 중 어느 것이든
상관 없습니다 . 표면의 평편도를 확인하는
자세한 방법은 페이지 10 를 참조하십시오 .
- 반사 간섭 현상을 피하려면 영사 이미지의
경계에 적어도 2 inch (50 mm) 의 간격이 있
어야 합니다 .
- 다른 IR 장치는 터치 기능을 간섭할 수 있으
므로 함께 설치하면 안됩니다 . 예를 들어 IR
마이크 .
- 최대 길이가 16.4 ft (5 m) 인 표준 USB 케이
블을 사용하십시오 . USB 케이블의 길이가
16.4 ft (5 m) 보다 길 경우 USB 허브나 인증
받은 USB 연장 케이블이 필요합니다 .
- 영사된 이미지는 직사각형으로 나타나야 합
니다 .
영사 표면이 위의 기준을 충족할 경우 아래 방법
중 하나로 터치 장치를 설치하면 됩니다 .
1 터치 장치를 화이트보드에 장착합니다 .
8
2 터치 장치를 벽 표면에 장착합니다 .
a 와 b 의 공간은 터치 장치에 맞춰서 남
겨두어야 합니다 .
• 치수 a = 50 mm
• 치수 b = 77 mm
* 인치 [mm]
S1 W1 W2
81.0 [2057]
≥ 44.7 [1136] ≥ 74.5 [1893]
85.0 [2159]
≥ 46.7 [1186] ≥ 78.0 [1982]
89.1 [2263]
≥ 48.7 [1237] ≥ 81.6 [2073]
90.0 [2286]
≥ 49.1 [1248] ≥ 82.4 [2092]
95.0 [2413]
≥ 51.6 [1310] ≥ 86.7 [2203]
100.0 [2540]
≥ 54.0 [137 2] ≥ 91.1 [2314]
1080p (16:9) 이미지
참고: 터치 장치는 이미지가 영사되는 표면과
동일한 표면에 장착해야 합니다 .
B S560T 화이트보드 크기 관련 지시사항
터치 장치를 화이트보드에 장착할 때는 아래 지시
사항을 따르십시오 .
프로젝터에서 터치 설정
C 영사 표면 평편도 측정 방법
- 기준 : 화이트보드 전체 평편도는 <0.2 inch
(5 mm) 이며 터치 장치 장착 영역의 평편도
요구사항은 <0.12 inch (3 mm) 입니다 .
- 장비 : 3.94~4.92 Ft (1.2~1.5 m) 크기의 수준
측량기 및 두께 측정기 .
D-1) 아래 차트에 나와 있는 것처럼 영사 영역을
균등하게 16 세그먼트로 분할합니다 . 수준
측량기를 화이트보드 위에 놓습니다 .
9
프로젝터에서 터치 설정
D-2) 다음 순서에 따라 1 ~ 9 위치의 포인트에
0.2 inch (5mm) 두께의 두께 측정기를 끼웁
니다 .
수평 :
- 측정 포인트 1, 2, 3.
- 측정 포인트 4, 5, 6.
- 측정 포인트 7, 8, 9.
수직 :
- 측정 포인트 1, 4, 7.
- 측정 포인트 2, 5, 8.
- 측정 포인트 3, 6, 9.
D-3) 0.2 inch (5 mm) 두께의 두께 측정기를 끼울
수 없다면, 이는 화이트보드의 평편도가 0.2
inch (5 mm) a 미만이므로 손가락으로 터치
가 가능하다는 의미입니다 .
2 단계 : 터치 장치 설치 방법

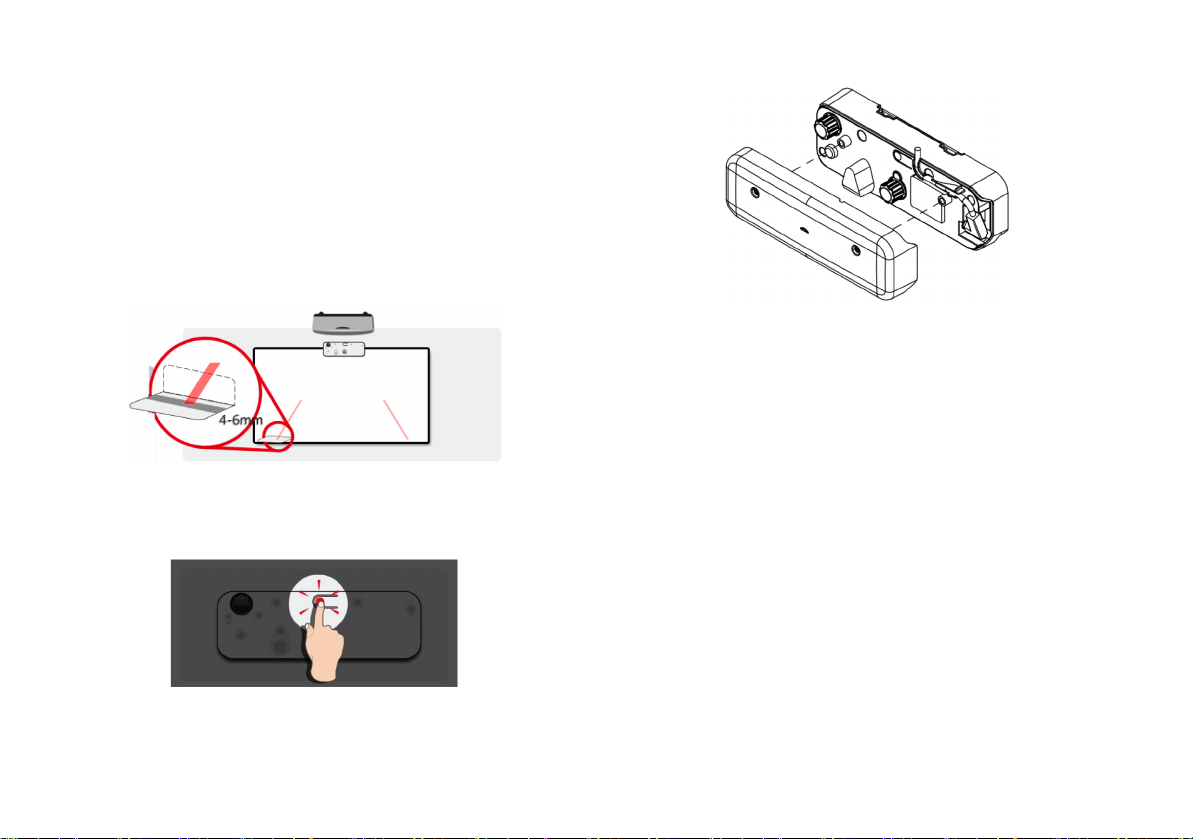

1 Phillips 스크루드라이버를 이용해서 상단 커
버를 엽니다 ( 모델 : 번호 1).
2 화이트보드나 벽에 받침판을 장착합니다 .
이때 이미지 영역과 아래와 같은 간격을 유지
하십시오 .
- 받침판 하단으로부터 2.17~5.31 inch
(55~135 mm)
10
프로젝터에서 터치 설정
1
111
1
1
2
2
우드 나사
화이트보드
태핑 나사
우드 나사
앵커
콘크리트 벽
목재 벽
- 터치 장치 하단으로부터 0.79~3.94 inch
(20~100 mm)
2-1. 표면을 닦습니다 .
2-2. 받침판에 양면 테이프 ( 액세서리 박스에 들
어있는 ) 를 붙인 다음 화이트보드나 벽 위에
접착시킵니다 .
2-3. 검정색 나사를 이용해서 받침판을 화이트보
드나 벽에 고정합니다 .
- 드릴 팁 : ∅ O=0.09 인치 (2.3 mm)
- 나사 유형 : M3x6L
- 나사 헤드 : ∅ O<0.22 inch (5.5 mm), 두께
<0.1 inch (2.5 mm)
2-4. 함께 제공되는 검정색 나사 2 개는 태핑 나사
이며 , 일반 화이트보드 재질의 벌집형 알루
미늄 보드용으로 적합합니다 .
참고 : 목재나 콘크리트 벽과 같이 표면의
재질이 다를 경우 해당 재질에 적합한 나사를
사용하십시오 .
3 흰색 나사를 이용해서 터치 장치를 벽판에 고
정합니다 .
11
프로젝터에서 터치 설정

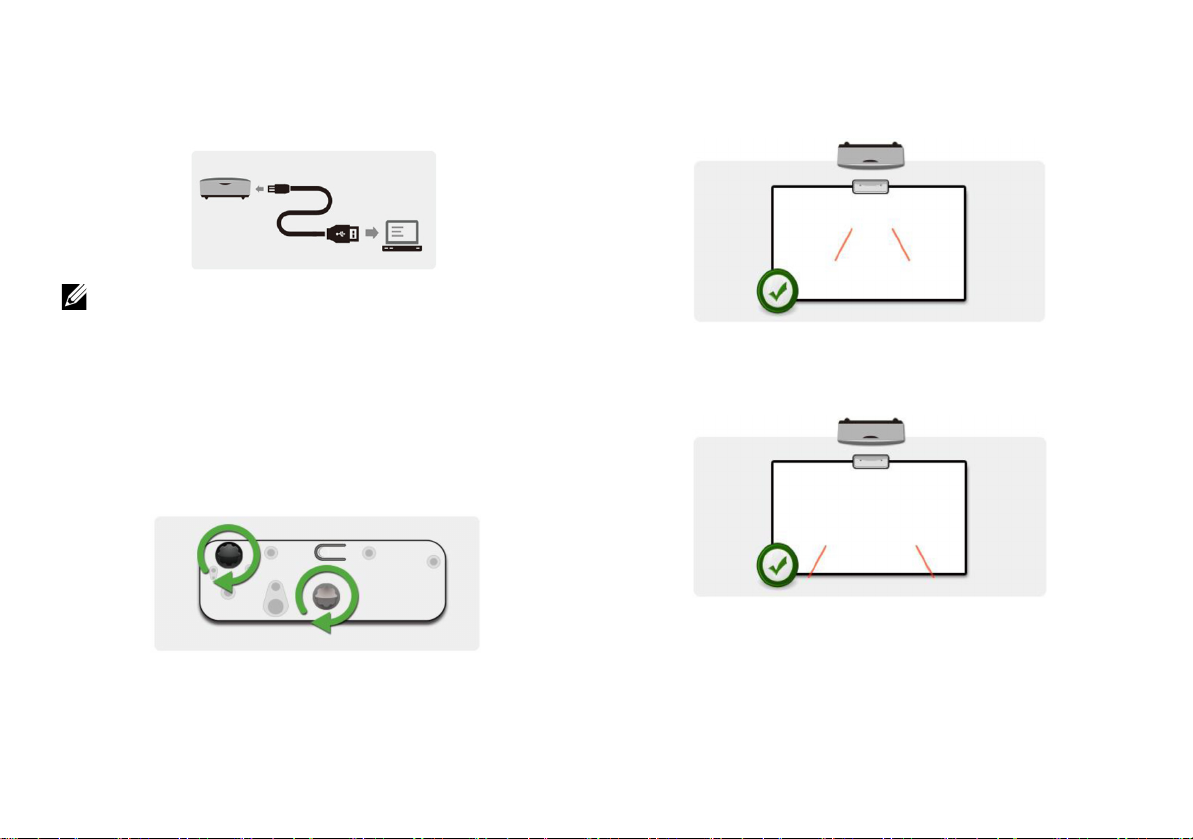

4 전원 코드를 터치 장치에 연결합니다 .
참고 : 왼쪽 커넥터를 터치 장치에 연결해
야 합니다 .
