Monitor Dell S2317HWi
Ghid de utilizare

Model: S2317HWi
Model reglementat: S2317HWib

Note, atenţionări şi avertizări

NOTĂ: O NOTĂ indică informaţii importante care contribuie la utilizarea

optimă a computerului.

ATENŢIE: O ATENŢIONARE indică posibilitatea de avarii hardware sau de

pierdere a datelor în cazul nerespectării instrucţiunilor.

AVERTISMENT: O AVERTIZARE indică posibilitatea de pagube materiale,

vătămări corporale sau moarte.

____________________

Drepturi de autor © 2016 Dell Inc. Toate drepturile sunt rezervate.

Acest produs este protejat de legislaţia S.U.A. şi internaţională privind drepturile de autor şi
drepturile de proprietate intelectuală. Dell™ şi sigla Dell sunt mărci comerciale ale Dell Inc. în
Statele Unite şi/sau în alte jurisdicţii. Android, Google, Google Play şi alte mărci sunt mărci
comerciale ale Google Inc. Toate celelalte mărci şi nume menţionate aici pot fi mărci
comerciale ale companiilor deţinătoare.

2016 - 07 Rev. A01

Cuprins

Despre monitorul dvs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Introducere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Conţinutul pachetului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Caracteristicile produsului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Identificarea pieselor şi comenzilor . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Specificaţiile monitorului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Capabilitate Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Interfaţa Universal Serial Bus (USB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Calitatea monitorului LCD şi politica privind pixelii . . . . . . . . . . . . . 18

Instrucţiuni privind întreţinerea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Instalarea monitorului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Ataşarea suportului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Conectarea monitorului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Organizarea cablurilor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Demontarea suportului monitorului . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Utilizarea monitorului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Pornirea monitorului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Oprirea monitorului. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Utilizarea comenzilor de pe panoul din faţă . . . . . . . . . . . . . . . . . . . . 25

Cuprins | 3

Buton de pe panoul din faţă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Utilizarea meniului afişat pe ecran (OSD). . . . . . . . . . . . . . . . . . . . . . . 27

Setarea rezoluţiei maxime . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

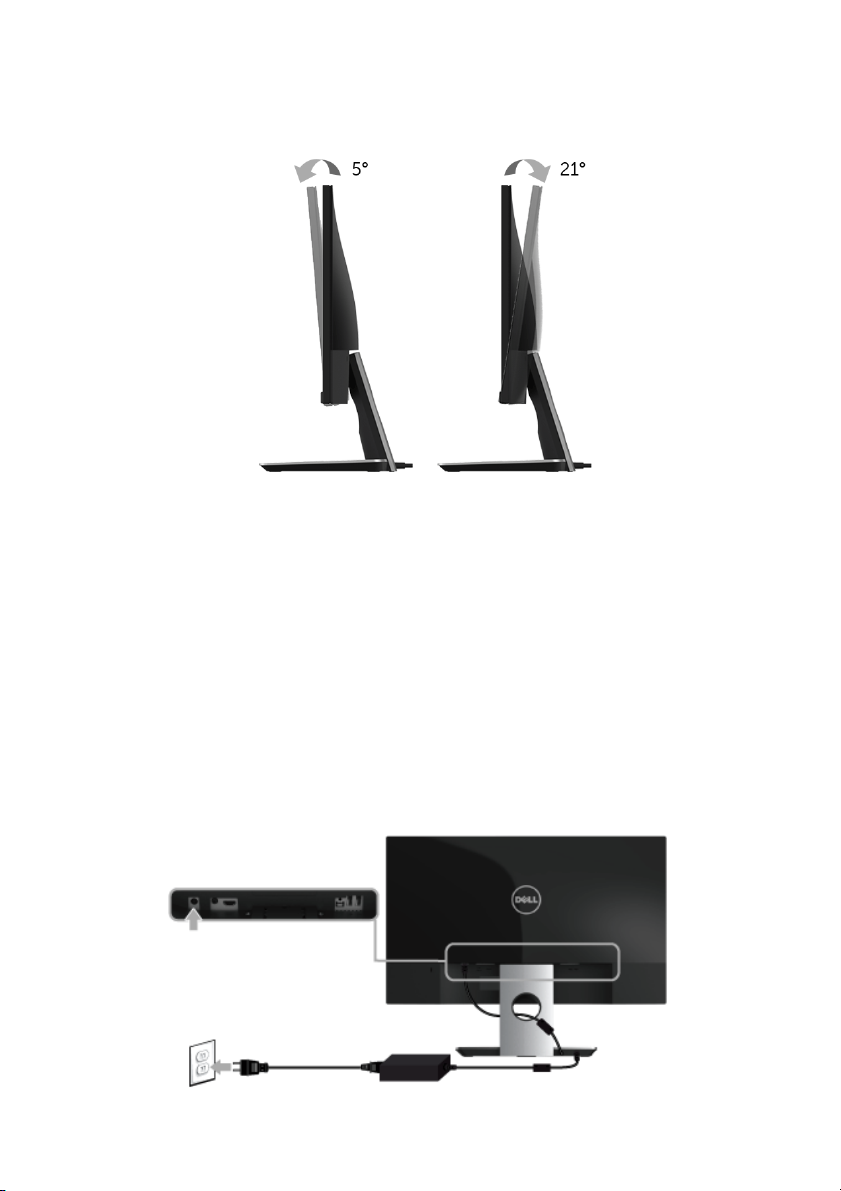

Înclinarea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Utilizarea bazei de încărcare wireless . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Reproducerea ecranului dispozitivului pe monitor . . . . . . . 46

Configurarea conexiunii wireless. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

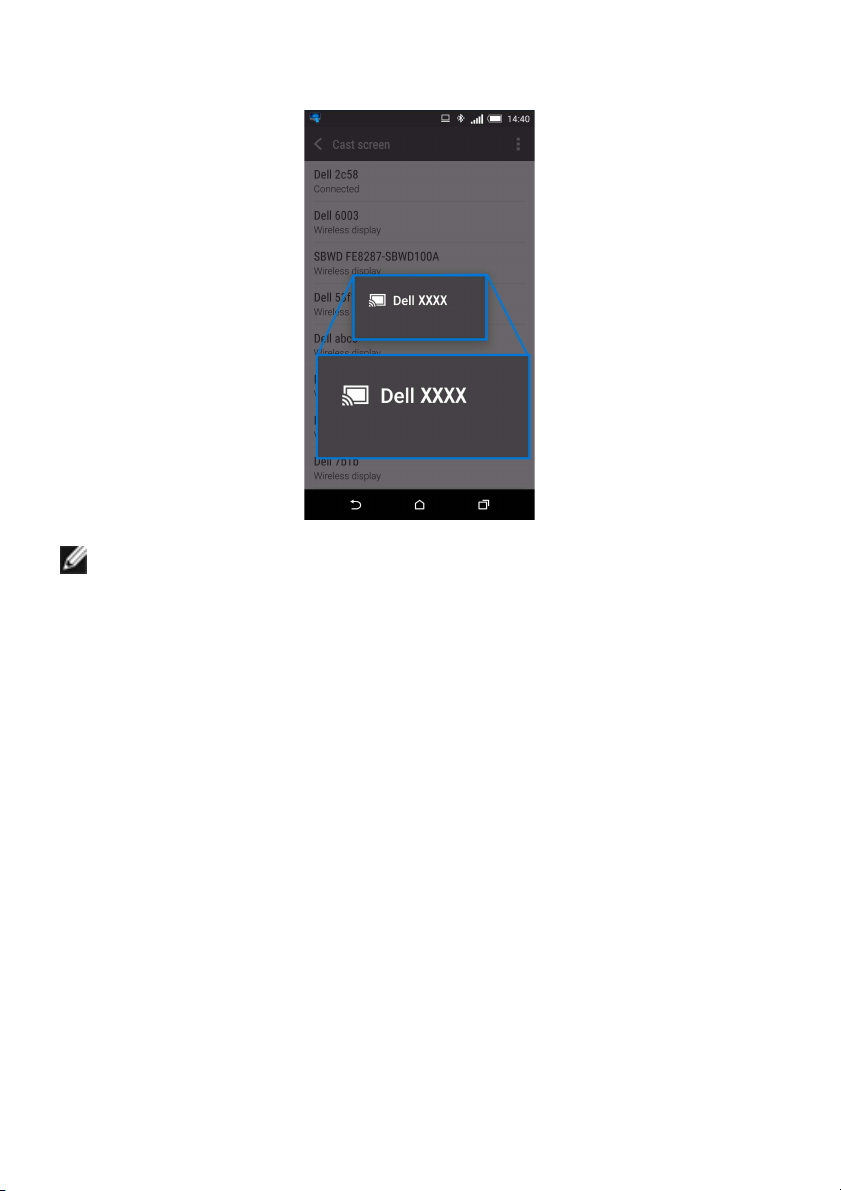

Conectarea monitorului prin Screencast sau Screen Mirror . . . . . . 48

Remedierea problemelor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Testarea automată . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Diagnosticare încorporată . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Probleme frecvente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Probleme specifice produsului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

Probleme specifice pentru Universal Serial Bus (USB) . . . . . . . . . . . .71

Probleme ale conexiunii wireless. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Probleme specifice încărcării wireless . . . . . . . . . . . . . . . . . . . . . . . . . 72

Anexă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Notificări FCC (numai în S.U.A.) şi alte informaţii privind

reglementările. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Luaţi legătura cu Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

4 | Cuprins

Despre monitorul dvs.

Introducere

Monitorul wireless Dell permite afişarea imaginilor de pe dispozitivele dvs. cum sunt
laptopul, tableta şi telefonul mobil folosind interfaţa WiFi Direct. Când conectaţi laptopul,
tableta şi telefonul mobil la monitorul wireless Dell, puteţi să folosiţi mouse-ul şi tastatura
conectate la monitor pentru a controla dispozitivul (laptopul, tableta sau telefonul mobil).

Monitorul wireless Dell permite de asemenea conectarea simultană a laptopului şi
telefonului mobil prin interfaţa WiFi Direct. Laptopul este afişat pe ecranul complet, iar
telefonul mobil va fi afişat într-o imagine suprapusă (PiP).

NOTĂ: Monitorul este echipat cu o antenă a emiţătorului radio; vă recomandăm să

păstraţi o distanţă de siguranţă de cel puţin 20 cm între dvs. şi monitor.

Conţinutul pachetului

Monitorul este expediat cu componentele prezentate mai jos. Asiguraţi-vă că aţi primit
toate componentele şi

NOTĂ: Unele elemente pot fi opţionale, nefiind aşadar expediate cu monitorul. Este

posibil ca unele caracteristici sau suporturi media să nu fie disponibile în unele ţări.

Luaţi legătura cu Dell

verificaţi dacă lipseşte ceva.

Monitor

Braţul suportului

Despre monitorul dvs. | 5

Bază de încărcare wireless

Adaptor de alimentare

Cablu de alimentare
(variază în funcţie de ţară)

Cablu HDMI

6 | Despre monitorul dvs.

• Suporturi media pentru

drivere şi documentaţie

• Ghid de instalare rapidă

• Informaţii despre

securitate, mediu şi
reglementări

• Informaţii despre

securitatea şi
reglementările wireless

Caracteristicile produsului

Afişajul cu panou plat Dell S2317HWi are un ecran cu cristale lichide (LCD) cu tranzistori
cu peliculă subţire (TFT) şi matrice activă, cu iluminare de fundal LED. Caracteristicile
monitorului includ:

• Afişaj cu suprafaţă vizibilă (diagonală) de 58,42 cm (23 inci).

Rezoluţie 1920 x 1080, în plus acceptă afişarea rezoluţiilor inferioare pe ecranul
complet.

• Conectivitate wireless prin IEEE 802.11 ac, Bluetooth şi Screencast.

• Unghi de vizionare larg pentru a permite vizionarea din poziţia aşezat, în picioare

sau laterală.

• Capabilitate plug and play dacă este acceptată de sistemul dvs.

• Conectivitatea HDMI uşurează conectarea atât la sisteme vechi, cât şi la sisteme

noi.

• Difuzor încorporat (3 W) x 2.

• Meniuri afişate pe ecran (OSD) pentru simplificarea configurării şi optimizarea

ecranului.

• Suporturile media cu software şi documentaţie includ un fişier cu informaţii (INF),

un fişier pentru potrivirea culorilor imaginii (ICM) şi documentaţia produsului.

• Software Dell Display Manager inclus (pe CD-ul furnizat cu monitorul).

• Vor fi incluse driverele/aplicaţia Screenovate pentru acceptarea funcţiilor de

partajare HID extinse pentru Windows

• Fantă pentru blocaj de securitate.

• Capabilitate de comutare de la aspect lat la aspect standard, menţinând totodată

calitatea imaginii.

• Afişaje certificate TCO.

• BFR/PVC redus.

• Raport de contrast dinamic ridicat (8.000.000:1).

• Consum de 3 W în modul wireless inactiv.

• Indicatorul de energie afişează consumul de energie al monitorului în timp real

(consumul bazei de încărcare wireless nu este inclus).

• Baza cu suport de încărcare wireless, proiectat conform standardului Qi/PMA*,

permite încărcarea wireless a telefoanelor inteligente sau a dispozitivelor mobile.

®

7/8.x/10.

* Simbolul “Qi” este o marcă a Wireless Power Consortium; sigla PMA este proprietatea
Power Matters Alliance, Inc.

Despre monitorul dvs. | 7

Identificarea pieselor şi comenzilor

Vedere din faţă

Comenzi de pe panoul frontal

Etichetă Descriere

1 Butoane cu funcţii (pentru informaţii suplimentare, consultaţi

monitorului

2 Buton Pornit/Oprit (cu indicator LED)

)

Utilizarea

8 | Despre monitorul dvs.

Vedere din spate

Vedere din spate cu suportul monitorului

Etichetă Descriere Utilizare

1 Clapetă de deblocare a

suportului

2 Fantă pentru cablu de

securitate

3 Etichetă cu numărul de

serie şi codul de bare

4 Orificiu pentru

organizarea cablurilor

5 Cablu ieşire c.c. Se conectează la portul adaptorului de

6 Port adaptor alimentare Conectează cablul de alimentare al suportului de

Deblochează standul de pe monitor prin
împingerea cu o şurubelniţă lungă.

Asigură monitorul cu un blocaj de securitate
(achiziţie opţională).

Consultaţi această etichetă dacă este necesar să
luaţi legătura cu Dell pentru asistenţă tehnică.

Permite organizarea cablurilor prin trecerea
acestora prin orificiu.

alimentare al monitorului, cu o sursă de
alimentare de 19,5 V c.c.

încărcare wireless, cu o sursă de alimentare de
19,5 V c.c.

Despre monitorul dvs. | 9

Vedere laterală

Vedere laterală la 45 grade

Etichetă Descriere Utilizare

1 LED de încărcare

wireless

2 Panou de încărcare

wireless

Indică starea încărcării dispozitivului dvs. Qi/PMA.
(Pentru informaţii suplimentare, consultaţi

LED-ului de încărcare

• Încărcaţi dispozitivele compatibile cu Qi (WPC)

sau PMA.

• Aliniaţi dispozitivul dvs. cu panoul pentru o

încărcare cât mai eficientă.

)

Starea

10 | Despre monitorul dvs.

Vedere de jos

Vedere de jos fără suportul monitorului

Etichetă Descriere Utilizare

1 Port adaptor alimentare Conectează cablul de ieşire c.c. al bazei de

încărcare wireless.

2 Port ieşire linie Conectaţi difuzoarele. (comercializate separat)

NOTĂ: Acest port nu acceptă căşti.
3 Port HDMI Conectaţi computerul prin cablul HDMI.
4 Port Micro-B Acest port este doar pentru service sau

depanare. (NU este destinat utilizatorului final)
5 Port USB downstream Conectaţi tastatura şi mouse-ul USB. Alte

dispozitive USB sunt restricţionate la USB

Ethernet, USB Thumbdrive sau hub-uri USB 2.0.
6 Etichetă de reglementare Conţine omologările primite.

Despre monitorul dvs. | 11

Specificaţiile monitorului

Specificaţiile panoului plat

Model S2317HWi

Tip ecran Matrice activă - LCD TFT
Tehnologie panou Tip comutare în plan
Imagine vizibilă
Diagonală
Orizontală, suprafaţă activă
Verticală, suprafaţă activă
Suprafaţă
Distanţă între pixeli 0,265 mm x 0,265 mm
Unghi de vizionare 178° (vertical) tipic

Luminanţă produsă 250 cd/m² (tipic)
Raport contrast 1000 la 1 (tipic)

Tratare panou Neclaritate redusă cu duritate 3H
Lumină de fundal Sistem LED pe margine
Timp de răspuns 6 ms gri la gri (tipic)
Profunzime culori 16,78 milioane de culori
Gamă de culori 82% (tipică)*

584,2 mm (23 inci)
509,18 mm (20,05 inci)
286,41 mm (11,28 inci)

2

1458,34 cm

178° (orizontal) tipic

8.000.000 la 1 (tipic cu Contrast dinamic pornit)

(226,04 inci2)

* Gama de culori (tipică) este determinată conform standardelor de testare CIE1976
(82%) şi CIE1931 (72%).

12 | Despre monitorul dvs.

Specificaţiile rezoluţiei

Model S2317HWi

Interval de scanare orizontală Între 30 kHz şi 83 kHz (automat)
Interval de scanare verticală Între 56 Hz şi 76 Hz (automat)
Rezoluţie maximă presetată 1920 x 1080 la 60 Hz

Moduri video acceptate

Model S2317HWi

Capacitate de afişare video 480p, 480i, 576p, 576i, 720p, 1080i, 1080p

Moduri de afişare presetate

Mod afişare Frecvenţă

orizontală

(kHz)

Frecvenţă

verticală (Hz)

Tact pixel

(MHz)

Polaritate

sincronizare

(orizontală/

verticală)

VESA, 720 x 400 31,5 70,1 28,3 -/+

VESA, 640 x 480 31,5 60,0 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1600 x 1200 75,0 60,0 162,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Despre monitorul dvs. | 13

Specificaţii electronice

Model S2317HWi

Semnale de intrare video HDMI 1.4, 600 mV pentru fiecare linie diferenţală,

impedanţă intrare 100 ohmi pe pereche diferenţială

Curent de pornire 120 V: 30 A (max.) la 0°C (pornire la rece)

240 V: 60 A (max.) la 0°C (pornire la rece)

Adaptor
c.a./c.c.

Tensiune/frecvenţă/
curent intrare

Tensiune/curent de
ieşire

Adaptor Delta DA65NM111-00: Între 100 V c.a. şi
240 V c.a./între 50 Hz şi 60 Hz ± 3 Hz/1,6 A (max.)

Adaptor Chicony HA65NS5-00: Între 100 V c.a. şi
240 V c.a./între 50 Hz şi 60 Hz ± 3 Hz/1,7 A (max.)

Ieşire: 19,5 V c.c./3,34 A

Caracteristici fizice

Model S2317HWi
Tip cablu semnal Digital: HDMI, 19 pini
Dimensiuni (cu suport)

Înălţime 408,1 mm (16,07 inci)
Lăţime 520,7 mm (20,50 inci)
Adâncime 196,1 mm (7,72 inci)

Dimensiuni (fără suport)

Înălţime 311,6 mm (12,27 inci)
Lăţime 520,7 mm (20,50 inci)
Adâncime 54,2 mm (2,13 inci)

Dimensiuni suport

Înălţime 182,5 mm (7,19 inci)
Lăţime 262,4 mm (10,33 inci)
Adâncime 196,1 mm (7,72 inci)

Greutate

Greutate cu ambalaj 6,11 kg (13,47 lbs)
Greutate cu ansamblul suportului şi cabluri 4,5 kg (9,92 lbs)
Greutate fără ansamblu suport 3,2 kg (7,05 lbs)
Greutate ansamblu suport 0,82 kg (1,81 lbs)
Luciu ramă faţă Ramă neagră - unitate lucioasă 85%

14 | Despre monitorul dvs.

Specificaţii difuzor

Model S2317HWi

Putere nominală difuzor 2 x 3 W
Frecvenţă de răspuns 200 Hz - 20 kHz
Impedanţă 8 ohmi

Specificaţii wireless

Model S2317HWi

Procesor Qualcomm Octa-core
Standard 802.11 ac
Bandă de frecvenţă 2,4 GHz, 5 GHz - convergent
Conectivitate WiFi Direct, Screencast
Securitate WPA, WPA2
DRM conţinut HDCP 2.2

Caracteristici mediu

Model S2317HWi
Tempe ra tu ră

În funcţiune Între 0°C şi 40°C (între 32°F şi 104°F)
Oprit • Depozitare: Între -20°C şi 60°C (între -4°F şi 140°F)

• Transport: Între -20°C şi 60°C (între -4°F şi 140°F)

Umiditate

În funcţiune Între 10% şi 80% (fără condens)
Oprit • Depozitare: Între 5% şi 90% (fără condens)

• Transport: Între 5% şi 90% (fără condens)

Altitudine

În funcţiune 5.000 m (16.404 ft) (maxim)
Oprit 12.192 m (40.000 ft) (maxim)

Disipare termică • 187,66 BTU/oră (maximă)

• 81,89 BTU/oră (tipică)

Despre monitorul dvs. | 15

Moduri de gestionare a energiei

Dacă aveţi o placă video sau software conform cu standardul DPM™ de la VESA,
monitorul îşi poate reduce automat consumul de energie când nu este folosit. Tabelul
următor prezintă consumul de energie şi modul de funcţionare al acestei funcţii de
economisire a energiei.

Moduri

VESA

Funcţionare
normală

Mod wireless
inactiv

Oprit---OpritSub 0,3 W

* Consum maxim de energie cu luminanţă maximă şi USB activ.
** Consumul de energie (modul Pornit) este testat la 230 volţi / 50 Hz. Măsurătorile sunt

orientative doar pentru monitor, fără baza de încărcare pornită.
Acest document are doar rol informativ şi reflectă performanţele din laborator. Produsul

dvs. se poate comporta diferit, în funcţie de software-ul, componentele şi perifericele
comandate, neavând obligaţia de a actualiza astfel de informaţii. În consecinţă, clientul
nu trebuie să se bazeze pe aceste informaţii atunci când ia decizii despre toleraţe
electrice sau în alte scopuri. Nu este exprimată sau subînţeleasă nicio garanţie privind
precizia sau caracterul complet al informaţiilor.

Meniul OSD este activ doar în modul normal de funcţionare. La apăsarea oricărui buton
în modul HDMI (cu funcţia Auto Select (Selectare automată) oprită), va fi afişat următorul
mesaj:

Sincronizare

orizontală

Activă Activă Activă Alb 55 W (maxim)*

Inactivă Inactivă Gol Alb (pâlpâie) Sub 3 W

Sincronizare

verticală

Video Indicator

Pornit/Oprit

Consum de

energie

24 W (tipic)

(reţea inactivă)

Porniţi computerul şi monitorul pentru a avea acces la meniul OSD.

16 | Despre monitorul dvs.

Alocările pinilor

Conector HDMI

Număr

pini

10 TACT TMDS+

11 ECRANARE TACT TMDS

12 TACT TMDS-

13 CEC

14 Rezervat (Neconectat pe dispozitiv)

15 TACT DDC (SCL)

16 DATE DDC (SDA)

17 Împământare DDC/CEC

18 ALIMENTARE +5 V

19 DETECTARE CONECTARE ÎN

Latura cu 19 pini a cablului de

semnal conectat

1DATE TMDS 2+

2 ECRANARE DATE TMDS 2

3DATE TMDS 2-

4DATE TMDS 1+

5 ECRANARE DATE TMDS 1

6DATE TMDS 1-

7DATE TMDS 0+

8 ECRANARE DATE TMDS 0

9DATE TMDS 0-

FUNCŢIUNE

Capabilitate Plug and Play

Puteţi să instalaţi monitorul în orice sistem compatibil Plug and Play. Monitorul furnizează
automat sistemului computerului datele sale de identificare a afişajului extins (EDID) prin
protocoalele Canal de date afişaj (DDC), astfel încât sistemul să se poată configura
automat şi să optimizeze setările monitorului. În cele mai multe cazuri, instalarea
monitorului este automată; puteţi să selectaţi alte setări dacă doriţi. Pentru informaţii
suplimentare despre modificarea setărilor monitorului, consultaţi

Despre monitorul dvs. | 17

Utilizarea monitorului

.

Interfaţa Universal Serial Bus (USB)

Această secţiune vă oferă informaţii despre porturile USB disponibile pe monitor.

NOTĂ: Acest monitor este compatibil cu USB 2.0 de înaltă viteză.

Viteză de transfer Viteză date Consum de energie

Înaltă viteză 480 Mbps 2,5 W (max, fiecare port)

Viteză completă 12 Mbps 2,5 W (max, fiecare port)

Viteză redusă 1,5 Mbps 2,5 W (max, fiecare port)

Conector USB downstream

Număr pini Latura cu 4 pini a conectorului

1VCC

2DMD

3DPD

4Împământare

Porturi USB

• 2 downstream - jos

NOTĂ: Porturile USB 2.0 sunt dedicate exclusiv utilizării în modul wireless.

NOTĂ: Interfaţa USB a monitorului funţionează numai când monitorul este Pornit

sau în modul de economisire a energiei. Dacă opriţi monitorul, apoi îl porniţi, este
posibil ca perifericele ataşate să aibă nevoie de câteva secunde pentru a-şi relua
funcţionarea normală.

Calitatea monitorului LCD şi politica privind pixelii

Nu este neobişnuit ca în timpul procesului de producţie a monitorului LCD unul sau mai
mulţi pixeli să rămână într-o stare fixă, aceştia fiind greu de observat şi neafectând
calitatea sau funcţionalitatea afişajului. Pentru informaţii suplimentare privind Calitatea
monitoarelor Dell şi Politica privind pixelii, consultaţi site-ul de asistenţă Dell la:

http://www.dell.com/support/monitors.

18 | Despre monitorul dvs.

Instrucţiuni privind întreţinerea

Curăţarea monitorului

ATENŢIE: Citiţi şi urmaţi instrucţiunile din secţiunea

securitatea

AVERTISMENT: Înainte de a curăţa monitorul, scoateţi cablul de alimentare din

priză.

În vederea respectării celor mai bune practici, urmaţi instrucţiunile din lista de mai jos în
timpul despachetării, curăţării sau manipulării monitorului:

• Pentru a curăţa ecranul anti-static, umeziţi uşor cu apă o cârpă curată şi moale.

• Folosiţi o cârpă caldă şi umezită uşor pentru a curăţa monitorul. Evitaţi utilizarea

• Dacă observaţi o pulbere albă în timp ce despachetaţi monitorul, ştergeţi-o cu

• Manipulaţi cu atenţie monitorul, deoarece zgârieturile se văd mai bine pe

• Pentru a contribui la menţinerea calităţii optime a imaginii monitorului, folosiţi

înainte de a curăţa monitorul.

Dacă este posibil, folosiţi un şerveţel special pentru curăţarea ecranului sau o
soluţie potrivită pentru suprafaţa tratată anti-static. Nu folosiţi benzen, diluant,
amoniac, soluţii de curăţare abrazive sau aer comprimat.

detergenţilor de orice fel, deoarece unii detergenţi lasă o peliculă albicioasă pe
monitor.

o cârpă.

monitoarele de culoare întunecată decât pe monitoarele de culoare deschisă.

un screen saver dinamic şi opriţi monitorul când nu îl folosiţi.

Instrucţiuni privind

Despre monitorul dvs. | 19

Instalarea monitorului

Ataşarea suportului

NOTĂ: Suportul este detaşat când monitorul este expediat din fabrică.

NOTĂ: Următoarele etape sunt valabile pentru conectarea suportului furnizat cu

monitorul. Pentru instalarea oricărui alt suport, consultaţi documentaţia furnizată
cu acesta.

Pentru a ataşa suportul monitorului:

1 Amplasaţi monitorul pe o pânză sau pernă moale.
2 Introduceţi baza de încărcare wireless în braţul suportului.
3 Folosind mânerul şurubului, strângeţi şurubul pe bază.

După strângerea completă a şurubului, pliaţi mânerul şurubului în nişa sa.

4 Introduceţi lamelele din partea superioară a braţului suportului în canelurile din

spatele monitorului.

5 Apăsaţi suportul până când se fixează cu un clic.

20 | Instalarea monitorului

Conectarea monitorului

AVERTISMENT: Înainte de a efectua oricare dintre procedurile din această

secţiune, parcurgeţi secţiunea

NOTĂ: Monitorul este echipat cu o antenă a emiţătorului radio; vă recomandăm să

păstraţi o distanţă de siguranţă de cel puţin 20 cm între dvs. şi monitor.

NOTĂ: Trasaţi cablurile prin orificiul de organizare a cablurilor înainte de a le

conecta.

NOTĂ: Nu conectaţi simultan toate cablurile la computer.

Pentru a conecta monitorul la computer:

1 Opriţi computerul şi deconectaţi cablul de alimentare.
2 Conectaţi cablul de ieşire c.c. al bazei de încărcare wireless la portul adaptorului de

alimentare de pe monitor.

3 Conectaţi cablul HDMI de la monitor la computer.

4 Conectaţi cablul de alimentare cu adaptorul de 19,5 V c.c. (furnizat cu monitorul) la

portul adaptorului de alimentare de pe baza de încărcare wireless.

5 Conectaţi cablurile de alimentare ale computerului şi monitorului la prize din

apropiere.

6 Porniţi monitorul şi computerul.

Instrucţiuni privind securitatea

Conectarea cablului HDMI

.

ATENŢIE: Figurile au doar rol ilustrativ. Aspectul computerului poate să varieze.

Instalarea monitorului | 21

Organizarea cablurilor

Folosiţi fanta de gestionare a cablurilor pentru a organiza cablurile conectate la monitor.

NOTĂ: După conectarea cablurilor, acestea trebuie deconectate din nou pentru a

le trasa prin orificiu.

Demontarea suportului monitorului

NOTĂ: Pentru a preveni zgârierea ecranului LCD în timpul demontării suportului,

asiguraţi-vă că monitorul este amplasat pe o suprafaţă moale şi curată.

Pentru a demonta suportul:

1 Amplasaţi monitorul pe o pânză sau pernă moale.
2 Folosiţi o şurubelniţă lungă şi subţire pentru a împinge lamela de deblocare.

22 | Instalarea monitorului
