Monitor Dell S2317HWi Používateľská príručka
Model: S2317HWi
Smernicový model: S2317HWib
Poznámky, upozornenia a výstrahy
POZNÁMKA: POZNÁMKA označuje dôležitú informáciu, ktorá vám pomôže lepšie používat’ váš počítač.
UPOZORNENIE: UPOZORNENIE poukazuje na potenciálne poškodenie hardvéru alebo stratu údajov v prípade nedodržania pokynov.
VAROVANIE: VAROVANIE označuje potenciálne poškodenie majetku, zranenie osôb alebo smrt’.
____________________
Autorské práva © 2016 Dell Inc. Všetky práva vyhradené.
tento výrobok je chránený zákonmi USA a medzinárodnými zákonmi týkajúcimi sa autorských práva duševného vlastníctva. Dell™ a logo Dell sú ochranné známky spoločnosti Dell Inc. v USA a/alebo v ďalších krajinách. Android, Google, Google Play a ostatné značky sú ochranné známky spoločnosti Google Inc. Všetky ostatné značky a názvy spomínané v texte môžu byt’ ochrannými známkami príslušných spoločností.
2016 - 07 |
Rev. A01 |
Obsah
Informácie o vašom monitore . . . . . . . . . . . . . . . . . . . . . . . . 5
Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Obsah balenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Vlastnosti výrobku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Identifikácia dielov a ovládacích prvkov. . . . . . . . . . . . . . . . . . . . . . 8 Technické údaje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Schopnost’ používat’ zariadenia typu Plug and Play . . . . . . . . . . 17 Rozhranie Universal Serial Bus (USB) . . . . . . . . . . . . . . . . . . . . . . 18 Zásady týkajúce sa kvality a pixelov monitora LCD . . . . . . . . . . . 18 Pokyny pre údržbu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Nastavenie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Pripevnenie stojana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Pripojenie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Usporiadanie káblov . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Odstránenie stojana monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Obsluha monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

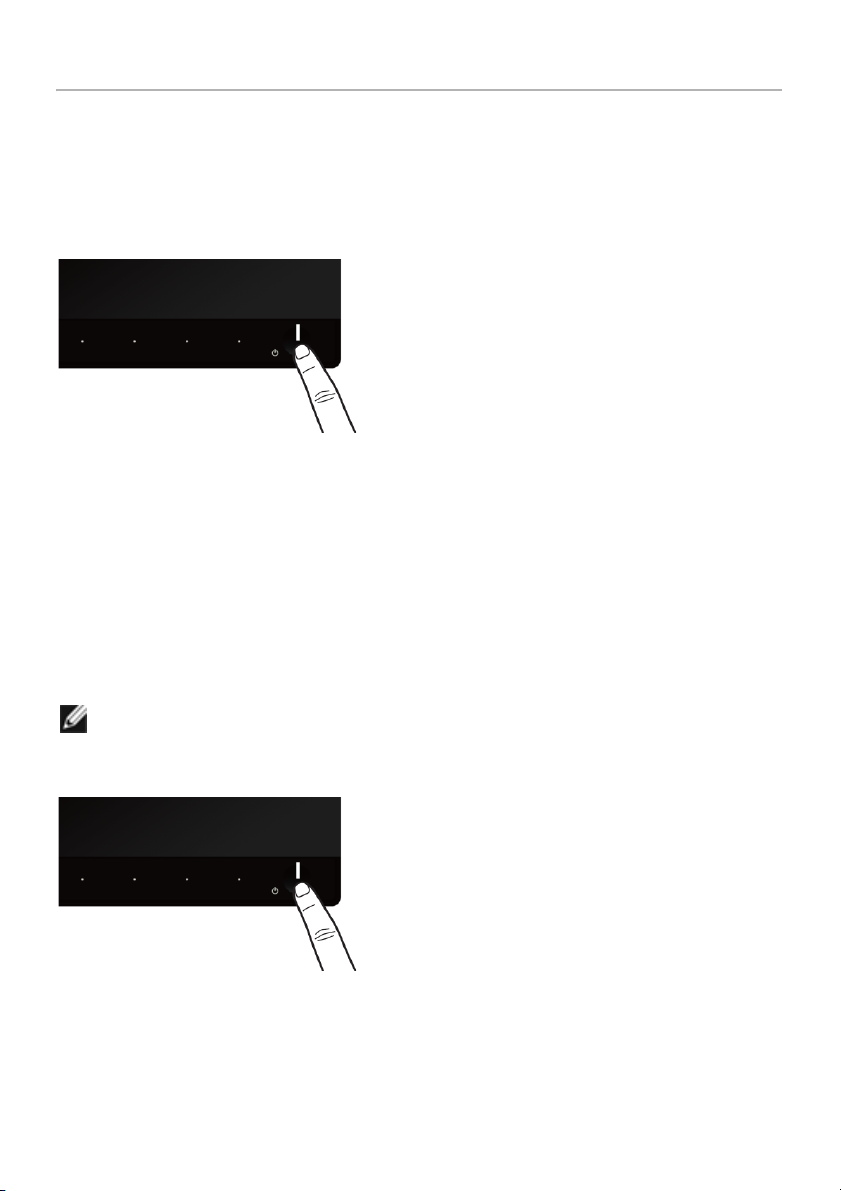

Zapnutie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Vypnutie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Používanie ovládacích prvkov predného panela . . . . . . . . . . . . . . 25
Obsah | 3
Tlačidlo predného panela. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Používanie ponuky zobrazenia na obrazovke (OSD). . . . . . . . . . . 27 Nastavenie maximálneho rozlíšenia . . . . . . . . . . . . . . . . . . . . . . . . 40 Používanie sklápania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Používanie bezdrôtového nabíjacieho podstavca . . . . . . . . . . . . . 41

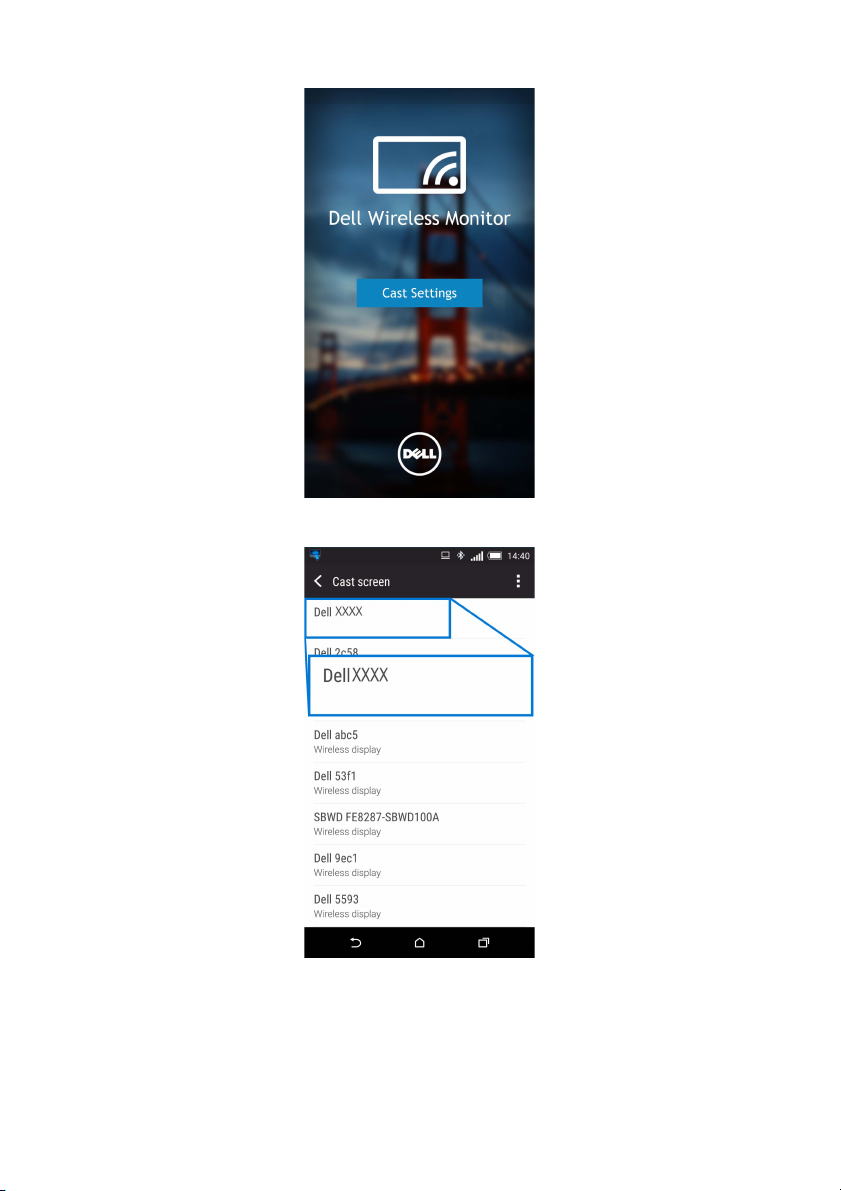

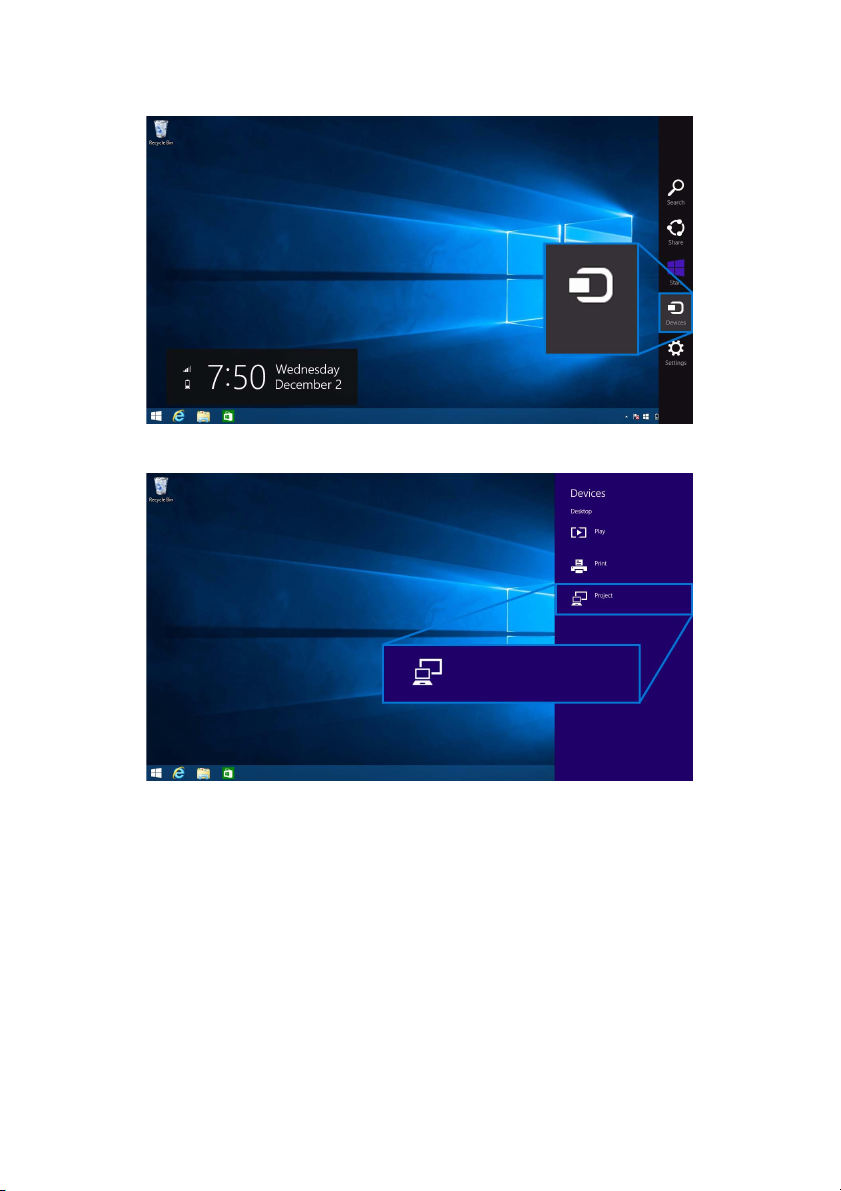

Zrkadlový obraz obrazovky zariadenia na monitore . . . . . 45
Nastavenie bezdrôtového pripojenia . . . . . . . . . . . . . . . . . . . . . . . 45 Pripojenie monitora prostredníctvom funkcie Screencast
alebo Screen Mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Riešenie problémov . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Samokontrola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67 Zabudovaná diagnostika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 Bežné problémy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69 Problémy špecifické pre produkt . . . . . . . . . . . . . . . . . . . . . . . . . . 71 Problémy špecifické pre rozhranie Universal Serial Bus (USB). . 71 Problémy s bezdrôtovým pripojením . . . . . . . . . . . . . . . . . . . . . . . 72 Problémy týkajúce sa bezdrôtového nabíjania . . . . . . . . . . . . . . . 72
Príloha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Oznámenia FCC (len USA) a ďalšie regulačné informácie . . . . . . 73 Kontakt na spoločnost’ Dell. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
4 | Obsah
Informácie o vašom monitore
Úvod
Bezdrôtový monitor Dell umožňuje zobrazovat’ obraz z prenosného počítača, tabletu a mobilných telefónov cez rozhranie priameho pripojenia Wi-Fi. Keď k bezdrôtovému monitoru Dell pripojíte prenosný počítač, tablet a mobilný telefón, môžete pomocou myši a klávesnice pripojených k monitoru ovládat’ zariadenie (prenosný počítač, tablet alebo mobilný telefón).
Bezdrôtový monitor Dell tiež umožňuje súčasné pripojenie prenosného počítača a mobilného telefónu cez rozhranie priameho pripojenia Wi-Fi. Prenosný počítač je zobrazený na celej obrazovke a mobilný telefón je zobrazený ako prekrývajúci obraz (obraz v obraze – PiP).
POZNÁMKA: Monitor je vybavený anténou rádiového vysielača, takže vám odporúčame, aby bol v bezpečnej vzdialenosti najmenej 20 cm medzi vami a monitorom.
Obsah balenia
Váš monitor sa dodáva s nižšie uvedenými súčast’ami. Skontrolujte, či ste dostali všetky súčasti, a ak niečo chýba, Kontakt na spoločnost’ Dell.
POZNÁMKA: Niektoré položky môžu byt’ voliteľné a nemusia sa dodávat’ s vaším monitorom. Niektoré funkcie alebo médiá možno nebudú v určitých krajinách k dispozícii.
Monitor
Informácie o vašom monitore |
| |
5 |
Rameno stojana
Bezdrôtový nabíjací podstavec
Napájací adaptér
Napájací kábel (líši sa v závislosti od krajiny)
Kábel HDMI
•Médium s ovládačmi a dokumentáciou
•Príručka rýchlym spustením
•Informácie o bezpečnosti, životnom prostredí a predpisoch
•Informácie o bezpečnosti a predpisoch pri bezdrôtovom nabíjaní
6 |
| |
Informácie o vašom monitore |
Vlastnosti výrobku
Displej s plochým panelom Dell S2317HWi má aktívnu matricu, tenkovrstvový tranzistor (TFT), displej z tekutých kryštálov (LCD) a LED podsvietenie. Medzi vlastnosti monitora patrí:
•58,42 cm (23-palcová) viditeľná oblast’ displeja (uhlopriečka).
Rozlíšenie 1920 x 1080 plus podpora zobrazenia na celej obrazovke pre nižšie rozlíšenia.
•Bezdrôtové pripojenie cez IEEE 802.11 ac, Bluetooth a Screencast.
•Široký pozorovací uhol, aby bolo možné obraz na monitore sledovat’ v sede i v stoji, prípadne pri pohybe zo strany na stranu.
•Schopnost’ používat’ zariadenia typu Plug and play v prípade podpory vo vašom systéme.
•Pripojenie cez HDMI zjednodušuje a uľahčuje pripojenie so starými a novými systémami.
•Zabudovaný reproduktor (3 W) x 2.

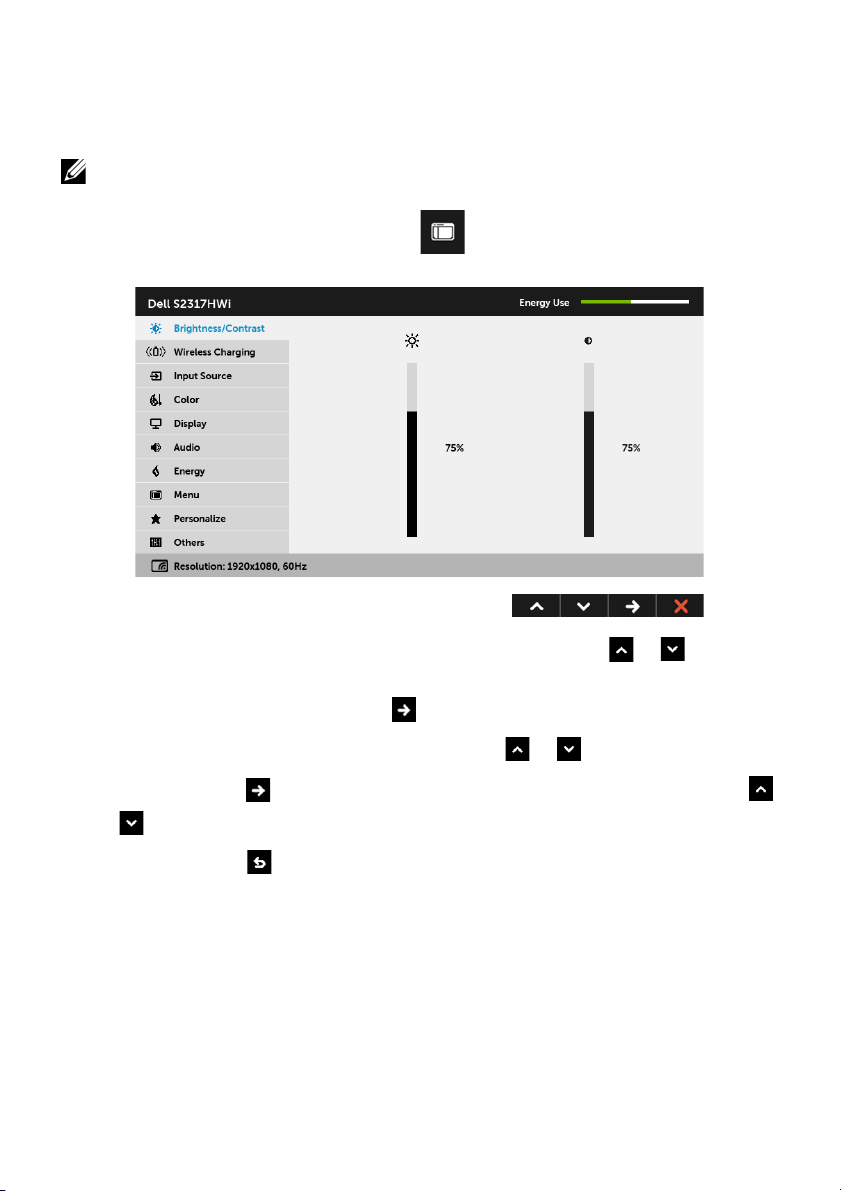

•Nastavenia zobrazenia na obrazovke (OSD) pre jednoduchost’ nastavenia a optimalizácie obrazovky.
•Médiá so softvérom a dokumentáciou, ktoré obsahujú informačný súbor (INF), súbor zhody farieb obrazu (ICM) a dokumentáciu k výrobku.
•Softvér Dell Display Manager je priložený (dodáva sa na disku CD dodávanom spolu s monitorom).
•Ovládače a aplikácie Screenovate, ktoré dokážu podporovat’ ďalšie a vylepšené funkcie zdieľania zariadení HID pre systém Windows® 7/8.x/10, budú zahrnuté.
•Zásuvka na bezpečnostnú zámku.
•Možnost’ prechodu zo širokouhlého na štandardný pomer strán pri zachovaní kvality obrazu.
•Obrazovky s certifikátom TCO.
•Znížený obsah BFR/PVC.
•Vysoký dynamický kontrastný pomer (8 000 000:1).
•3 W spotreba energie v pohotovostnom bezdrôtovom režime.
•Miera energie ukazuje úroveň energie spotrebovanej monitorom v reálnom čase (spotreba z bezdrôtového nabíjacieho podstavca nie je zahrnutá).
Informácie o vašom monitore |
| |
7 |
•Bezdrôtový nabíjací stojan s podstavcom skonštruovaný za účelom súladu so štandardom Qi/PMA* umožňuje bezdrôtové nabíjanie smartfónov alebo mobilných zariadení.
*Symbol "Qi" je ochranná známka spoločnosti Wireless Power Consortium; logo PMA je vlastníctvo spoločnosti Power Matters Alliance, Inc.
Identifikácia dielov a ovládacích prvkov
Pohľad spredu

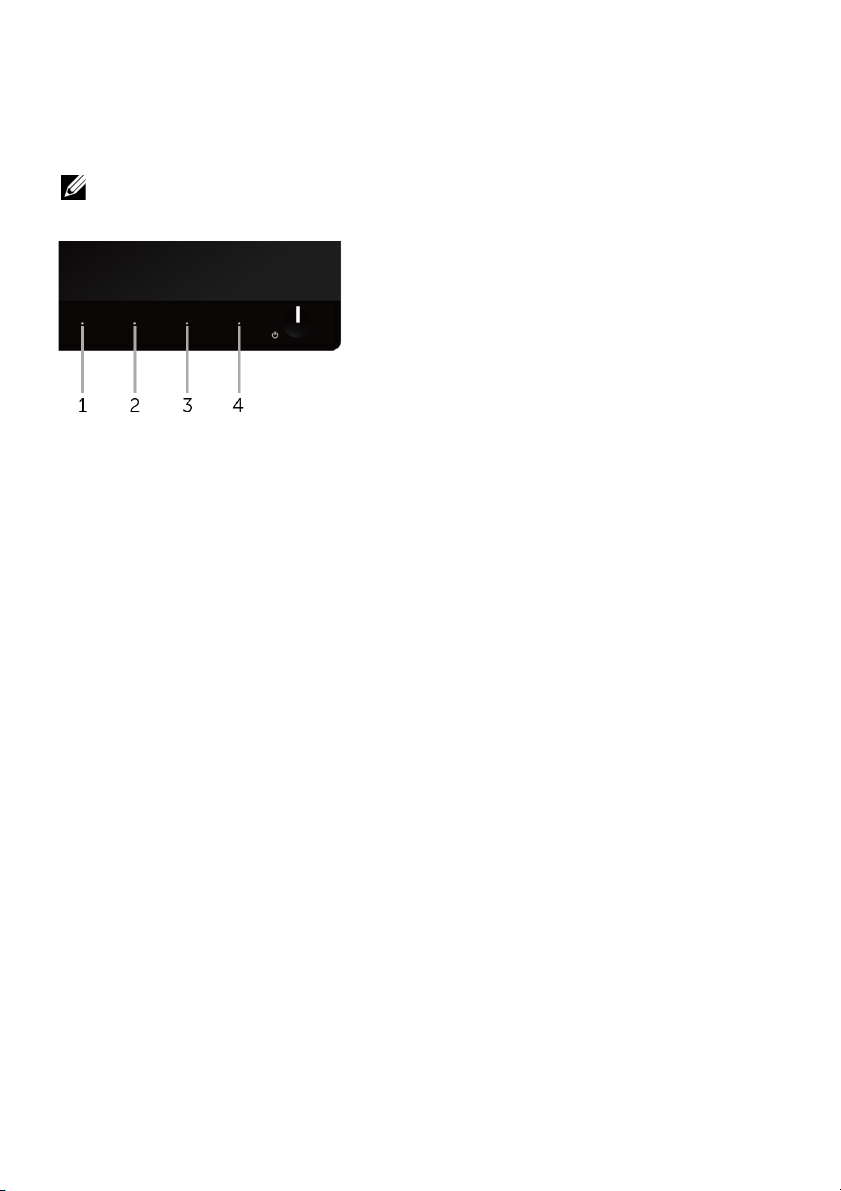

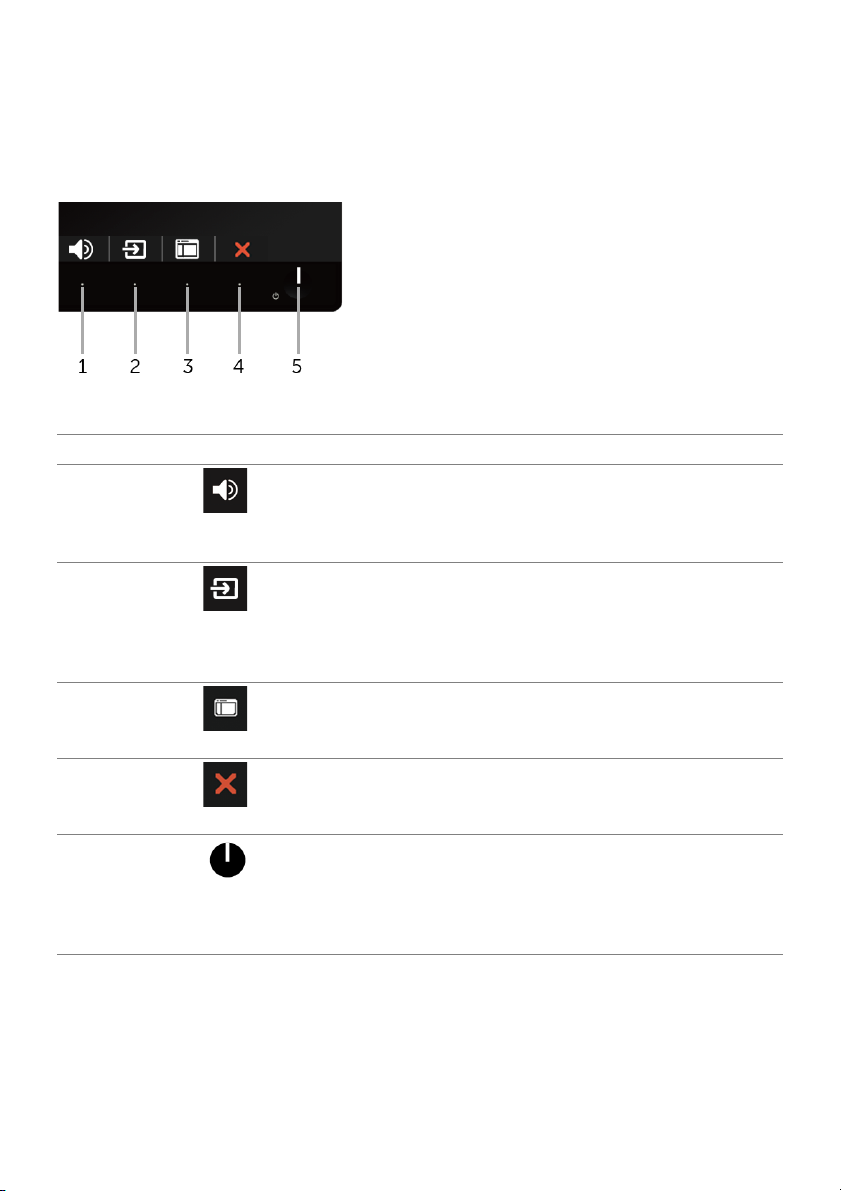

Ovládacie prvky predného panela
Menovka |
Popis |
1Funkčné tlačidlá (bližšie informácie nájdete v časti Obsluha monitora)
2Vypínacie tlačidlo (s indikátorom LED)
8 |
| |
Informácie o vašom monitore |
Pohľad zozadu
|
|
Pohľad zozadu so stojanom monitora |
|
|
|
Menovka |
Popis |
Použitie |
|
|
|
1 |
Uvoľňovacia západka |
Uvoľňuje stojan od monitora zatlačením dlhým |
|
stojana |
skrutkovačom. |
2 |
Otvor pre bezpečnostný |
Zaist’uje monitor bezpečnostným zámkom |
|
kábel |
(voliteľný doplnok). |
|
|
|
3 |
Štítok s čiarovým kódom |
Preštudujte si tento štítok, ak sa potrebujete |
|
sériového čísla |
obrátit’ na spoločnost’ Dell za účelom technickej |
|
|
podpory. |
|
|
|
4 |
Slot na káblový manažment |
Slúži na usporiadanie káblov ich vedením cez |
|
|
otvor. |
|
|
|
5 |
Kábel výstupu jednosmer. |
Zapája sa do portu napájacieho adaptéra na |
|
napätia |
monitore, so zdrojom jednosmerného napájania |
|
|
19,5 V. |
|
|
|
6 |
Port napájacieho adaptéra |
Pripojenie napájacieho kábla bezdrôtového |
|
|
nabíjacieho stojana k zdroju jednosmerného |
|
|
napätia 19,5 V. |
Informácie o vašom monitore |
| |
9 |
Bočný pohľad
|
|
45-stupňový uhol pohľadu zboku |
|
|
|
Menovka |
Popis |
Použitie |
|
|
|
1 |
LED indikátor |
Oznamuje stav nabíjania zariadenia kompatibilného |
|
bezdrôtového nabíjania |
so štandardom Qi/PMA. (Ďalšie informácie viď |
|
|
Funkcie LED indikátora stavu nabíjania) |
|
|
|
2 |
Bezdrôtová nabíjacia |
• Nabíjanie zariadení kompatibilných so |
|
podložka |
štandardom Qi (WPC) alebo PMA. |
|
|
• Maximálne nabíjanie dosiahnete zarovnaním |
|
|
zariadenia k podložke. |
|
|
|
10 |
| |
Informácie o vašom monitore |
Pohľad zdola
Pohľad zospodu bez stojana monitora
Menovka |
Popis |
Použitie |
|
|
|
1 |
Port napájacieho |
Pripája kábel výstupu jednosmer. napätia |
|
adaptéra |
bezdrôtového nabíjacieho podstavca. |
|
|
|
2 |
Port výstupu zvuku |
Pripojenie reproduktorov. (predáva sa samostatne) |
|
|
POZNÁMKA: Tento port nepodporuje slúchadlá. |
|
|
|
3 |
Port HDMI |
Pripojte počítač káblom HDMI. |
|
|
|
4 |
Port Micro-B |
Tento port je len pre servis a ladenie. (NIE pre |
|
|
koncového používateľa) |
|
|
|
5 |
Prepojovací downstream |
Pripojte USB klávesnicu a myš. Iné USB |
|
port USB |
zariadenia sú obmedzené na USB Ethernet, USB |
|
|
kľúč alebo USB 2.0 rozbočovače. |
|
|
|
6 |
Štítok s regulačnou |
Uvádza zoznam regulačných schválení. |
|
klasifikáciou |
|
|
|
|
Informácie o vašom monitore |
| |
11 |
Technické údaje monitora
Technické údaje plochého panelu
Model |
S2317HWi |
|
|
Typ obrazovky |
Aktívna matica – TFT LCD |
|
|
Technológia panela |
Typ technológie IPS |
|
|
Zobraziteľný obraz |
|
|
|
Uhlopriečka |
584,2 mm (23 palca) |
Vodorovne, aktívna plocha |
509,18 mm (20,05 palca) |
Zvisle, aktívna plocha |
286,41 mm (11,28 palca) |
Oblast’ |
1458,34 cm2 (226,04 palca2) |
Odstup pixelov |
0,265 mm x 0,265 mm |
|
|
Uhol sledovania |
Štandardne 178° (vertikálne) |
|
Štandardne 178° (horizontálne) |
|
|
Výkon svietivosti |
250 cd/m2 (štandardne) |
Kontrastný pomer |
1000 k 1 (štandardne) |
|
8 000 000 k 1 (štandardne dynamický kontrast zapnutý) |
|
|
Povrch čelnej dosky |
Nízke rozmazanie s tvrdost’ou 3H |
|
|
Podsvietenie |
Systém hranového LED podsvietenia |
|
|
Doba odozvy |
6 ms zo sivej na sivú (štandardne) |
|
|
Počet farieb |
16,78 milióna farieb |
|
|
Farebný gamut |
82% (štandardne)* |
|
|
* Farebný gamut (štandardný) vychádza z testovacích štandardov CIE1976 (82%) a CIE1931 (72%).
12 |
| |
Informácie o vašom monitore |
Technické parametre rozlíšenia
Model |
S2317HWi |
|
|
Horizontálny rozklad |
30 kHz až 83 kHz (automaticky) |
|
|
Vertikálny rozklad |
56 Hz až 76 Hz (automaticky) |
|
|
Maximálne prednastavené rozlíšenie |
1920 x 1080 pri 60 Hz |
|
|
Podporované režimy videa |
|
Model |
|
|
S2317HWi |
|
|
|
|
|
|
|
|
|
|
Možnosti zobrazenia videa |
|
480p, 480i, 576p, 576i, 720p, 1080i, 1080p |
||||
|
|
|
|
|
|
|
Prednastavené režimy displeja |
|
|
||||
|
|
|
|
|
||
Režim |
Horizontálna |
Vertikálna |
Frekvencia |
Polarita |
||
obrazovky |
frekvencia |
frekvencia |
pixelov |
synchronizácie |
||
|
(kHz) |
|
(Hz) |
(MHz) |
(horizontálna/ |
|
|
|
|
|
|
|
vertikálna) |
VESA, 720 x 400 |
31,5 |
|
|
70,1 |
28,3 |
-/+ |
|
|
|
|
|
|
|
VESA, 640 x 480 |
31,5 |
|
|
60,0 |
25,2 |
-/- |
|
|
|
|
|
|
|
VESA, 640 x 480 |
37,5 |
|
|
75,0 |
31,5 |
-/- |
|
|
|
|
|
|
|
VESA, 800 x 600 |
37,9 |
|
|
60,3 |
40,0 |
+/+ |
|
|
|
|
|
|
|
VESA, 800 x 600 |
46,9 |
|
|
75,0 |
49,5 |
+/+ |
|
|
|
|
|
|
|
VESA, 1024 x 768 |
48,4 |
|
|
60,0 |
65,0 |
-/- |
|
|
|
|
|
|
|
VESA, 1024 x 768 |
60,0 |
|
|
75,0 |
78,8 |
+/+ |
|
|
|
|
|
|
|
VESA, 1152 x 864 |
67,5 |
|
|
75,0 |
108,0 |
+/+ |
|
|
|
|
|
|
|
VESA, 1280 x 1024 |
64,0 |
|
|
60,0 |
108,0 |
+/+ |
|
|
|
|
|
|
|
VESA, 1280 x 1024 |
80,0 |
|
|
75,0 |
135,0 |
+/+ |
|
|
|
|
|
|
|
VESA, 1600 x 1200 |
75,0 |
|
|
60,0 |
162,0 |
+/+ |
|
|
|
|
|
|
|
VESA, 1920 x 1080 |
67,5 |
|
|
60,0 |
148,5 |
+/+ |
|
|
|
|
|
|
|
Informácie o vašom monitore |
| |
13 |
Technické parametre elektrických komponentov
Model |
|
S2317HWi |
|
|
|
Vstupné signály videa |
HDMI 1.4, 600 mV pre jednotlivé rôzne linky, vstupný odpor |
|
|
|
100 ohmov na jednotlivý pár |
|
|
|
Nárazový prúd |
120 V, 30 A (max.) pri 0°C (studený štart) |
|
|
|
240 V, 60 A (max.) pri 0°C (studený štart) |
|
|
|
AC/DC |
Vstupné napätie/ |
Delta adaptér DA65NM111-00: 100 V stried. až 240 V stried./ |
adaptér |
frekvencia/prúd |
50 Hz až 60 Hz ± 3 Hz/1,6 A (max.) |
|
|
Chicony adaptér HA65NS5-00: 100 V stried. až 240 V stried./ |
|
|
50 Hz až 60 Hz ± 3 Hz/1,7 A (max.) |
|
Výstupné |
Výstup: 19,5 V jednosm., 3,34 A |
|
napätie/prúd |
|
|
|
|
Fyzické vlastnosti |
|
|
Model |
S2317HWi |
|
|
Typ signálového kábla |
Digitálny: HDMI, 19-kolíkový |
|
|
Rozmery (so stojanom) |
|
|
|
Výška |
408,1 mm (16,07 palca) |
|
|
Šírka |
520,7 mm (20,50 palca) |
|
|
Hĺbka |
196,1 mm (7,72 palca) |
|
|
Rozmery (bez stojana) |
|
|
|
Výška |
311,6 mm (12,27 palca) |
|
|
Šírka |
520,7 mm (20,50 palca) |
|
|
Hĺbka |
54,2 mm (2,13 palca) |
|
|
Rozmery stojana |
|
|
|
Výška |
182,5 mm (7,19 palca) |
|
|
Šírka |
262,4 mm (10,33 palca) |
|
|
Hĺbka |
196,1 mm (7,72 palca) |
|
|
Hmotnost’ |
|
|
|
Hmotnost’ s obalom |
6,11 kg (13,47 lb) |
|
|
Hmotnost’ so zostavou stojana a káblami |
4,5 kg (9,92 lb) |
|
|
Hmotnost’ bez zostavy stojana |
3,2 kg (7,05 lb) |
|
|
Hmotnost’ zostavy stojana |
0,82 kg (1,81 lb) |
|
|
Lesk predného rámu |
Čierny rám – 85% lesklá jednotka |
|
|
14 |
| |
Informácie o vašom monitore |
Parametre reproduktora
Model |
S2317HWi |
|
|
Menovitý výkon reproduktora |
2 x 3 W |
|
|
Frekvenčná odozva |
200 Hz - 20 kHz |
|
|
Impedancia |
8 ohm |
|
|
Údaje bezdrôtového pripojenia |
|
Model |
S2317HWi |
|
|
Procesor |
Qualcomm osemjadrový |
|
|
Štandardný |
802.11 ac |
|
|
Frekvenčné pásmo |
2,4 GHz, 5 GHz – súčasne |
|
|
Konektivita |
Priame pripojenie Wi-Fi, Screencast |
|
|
Zabezpečenie |
WPA, WPA2 |
|
|
Ochrana obsahu DRM |
HDCP 2.2 |
|
|
Environmentálne charakteristiky |
|
Model |
S2317HWi |
|
|
|
|
Teplota |
|
|
|
|
|
Prevádzka |
0°C až 40°C (32°F až 104°F) |
|
|
|
|
Mimo prevádzky |
• |
Skladovanie: -20°C až 60°C (-4°F až 140°F) |
|
• |
Preprava: -20°C až 60°C (-4°F až 140°F) |
|
|
|
Vlhkost’ |
|
|
|
|
|
Prevádzka |
10% až 80% (bez kondenzácie) |
|
|
|
|
Mimo prevádzky |
• |
Skladovanie: 5% až 90% (bez kondenzácie) |
|
• |
Preprava: 5% až 90% (bez kondenzácie) |
|
|
|
Nadmorská výška |
|
|
|
|
|
Prevádzka |
5000 m (16 404 stôp) (maximum) |
|
|
|
|
Mimo prevádzky |
12 192 m (40 000 stôp) (maximum) |
|
|
|
|
Tepelný rozptyl |
• 187,66 BTU/hod. (maximum) |
|
|
• |
81,89 BTU/hod. (štandardne) |
|
|
|
Informácie o vašom monitore |
| |
15 |
Režim správy napájania
Ak máte grafickú kartu, ktorá je v súlade s technológiou VESA DPM™ alebo máte vo vašom počítači nainštalovaný program, ktorý je v súlade s technológiou VESA DPM™, monitor môže automaticky znížit’ svoju spotrebu energie v čase, keď ho nepoužívate. Nasledujúca tabuľka uvádza spotrebu energie a signalizáciu tejto funkcie automatickej úspory energie.
Režimy |
Horizontálna |
Vertikálna |
Video |
Indikátor |
|
Spotreba |
VESA |
synchronizácia |
synchronizácia |
|
napájania |
|
energie |
|
|
|
|
|
|
|
Normálna |
Aktívny |
Aktívny |
Aktívny |
Biela |
55 |
W (maximum)* |
prevádzka |
|
|
|
|
24 |
W (štandardne) |
|
|
|
|
|
||
|
|
|
|
|
|
|
Bezdrôtový |
Neaktívny |
Neaktívny |
Prázdne |
Biela |
Menej než 3 W |
|
pohotovostný |
|
|
|
(nečinnost’) |
(pohotovostný |
|
režim |
|
|
|
|
režim siete) |
|
|
|
|
|
|
|
|
Vypnutie |
- |
- |
- |
Vypnút’ |
Menej ako 0,3 W |
|
|
|
|
|
|
|
|
*Maximálna spotreba energie s max. svietivost’ou a aktívnym rozhraním USB.
**Spotreba energie (v zapnutom stave) je testovaná pri napätí 230 V/50 Hz. Merania sú pre panel monitora orientačné, len bez zapnutého nabíjacieho podstavca.
Tento dokument je len informačný a uvádza výkon v laboratórnych podmienkach. Výkon vášho výrobku môže byt’ odlišný, závisí to od softvéru, súčastí a periférnych zariadení, ktoré ste si zakúpili. Neposkytuje sa záruka na aktualizáciu týchto údajov. Spotrebiteľ by sa nemal spoliehat’ na tieto informácie, keď sa rozhoduje v otázkach tolerancie elektrického zapojenia a podobne. Neposkytuje sa žiadna výslovná ani predpokladaná záruka na presnost’ a úplnost’ informácií.

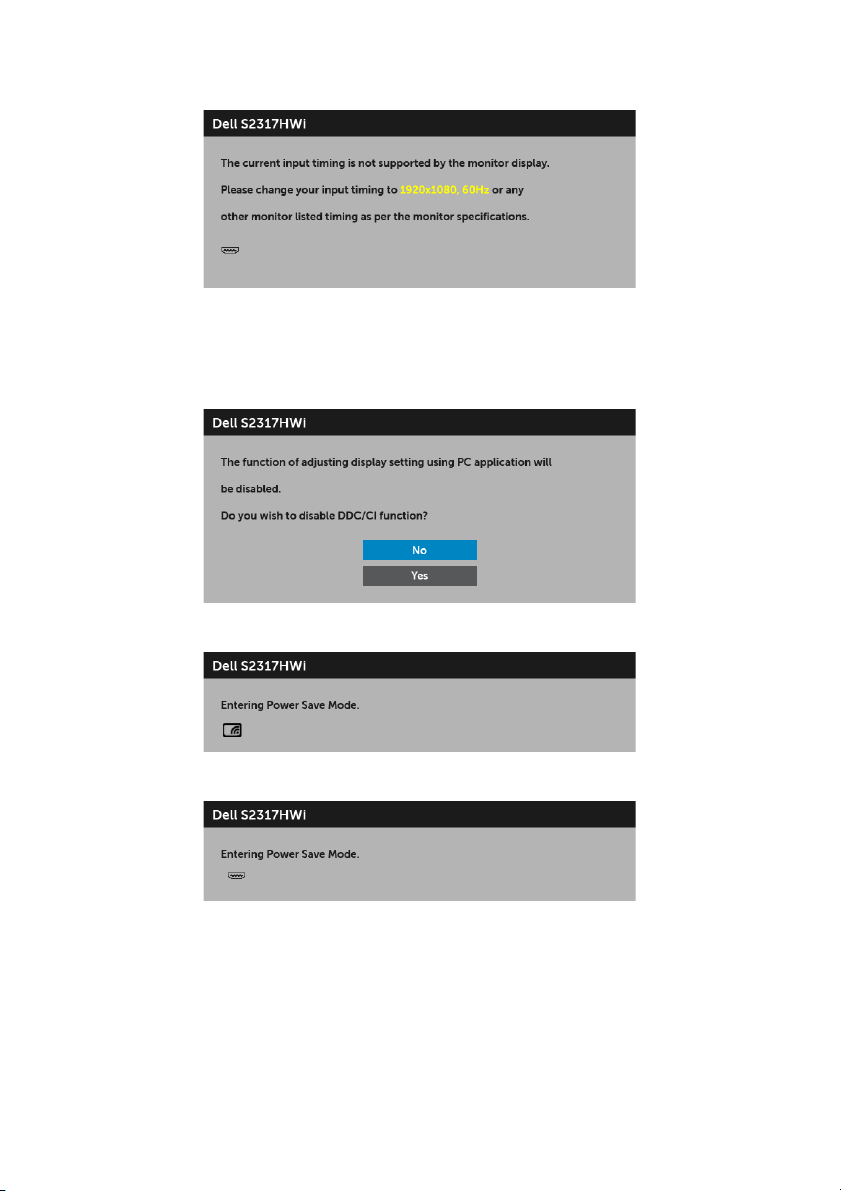

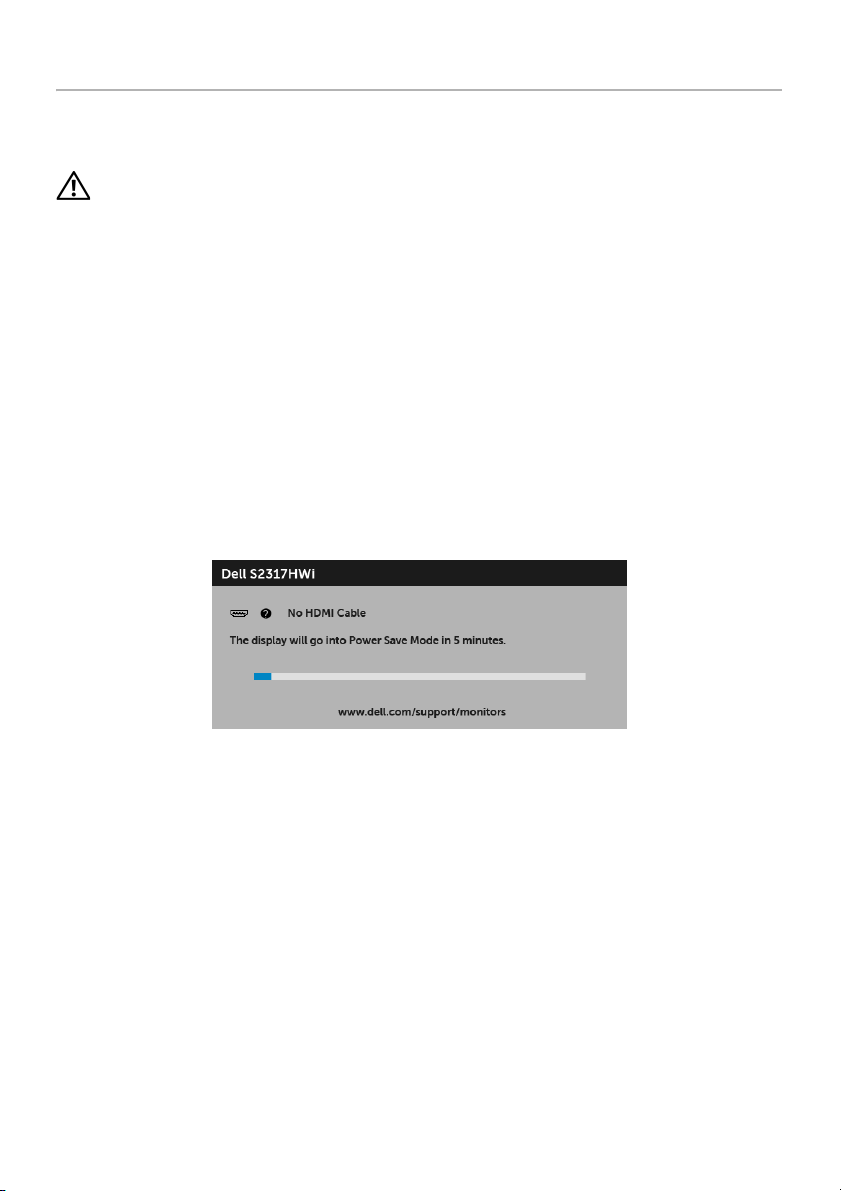

OSD funguje len v normálnom prevádzkovom režime. Keď sa stlačí ľubovoľné tlačidlo v režime HDMI (ak je vypnutá funkcia Auto Select (Automatický výber)), zobrazí sa nasledujúce hlásenie:
Aktiváciou počítača a monitora získate prístup do OSD.
16 |
| |
Informácie o vašom monitore |
Priradenia kolíkov
Konektor HDMI
Číslo |
19-kolíková strana |
kolíka |
pripojeného signálového kábla |
|
|
1 |
TMDS ÚDAJE 2+ |
|
|
2 |
TMDS ÚDAJE 2 TIENENIE |
|
|
3 |
TMDS ÚDAJE 2- |
|
|
4 |
TMDS ÚDAJE 1+ |
|
|
5 |
TMDS ÚDAJE 1 TIENENIE |
|
|
6 |
TMDS ÚDAJE 1- |
|
|
7 |
TMDS ÚDAJE 0+ |
|
|
8 |
TMDS ÚDAJE 0 TIENENIE |
|
|
9 |
TMDS ÚDAJE 0- |
|
|
10 |
TMDS HODINY+ |
|
|
11 |
TMDS HODINY TIENENIE |
|
|
12 |
TMDS HODINY- |
|
|
13 |
CEC |
|
|
14 |
Vyhradené (N.C. na zariadení) |
|
|
15 |
DDC HODINY (SCL) |
|
|
16 |
DDC ÚDAJE (SDA) |
|
|
17 |
DDC/CEC uzemnenie |
|
|
18 |
NAPÁJANIE +5 V |
|
|
19 |
DETEKCIA HORÚCEJ ZÁSTRČKY |
|
|
Schopnost’ používat’ zariadenia typu Plug and Play
Monitor môžete nainštalovat’ do systému kompatibilného s technológiou Plug and Play. Monitor automaticky poskytuje počítačovému systému svoje rozšírené identifikačné údaje displeja (EDID) prostredníctvom protokolov dátového kanálu displeja (DDC), a to tak, aby sa systém mohol sám nakonfigurovat’ a optimalizovat’ nastavenia monitora. Väčšina inštalácií monitora je automatických; v prípade potreby však môžete zvolit’ odlišné nastavenia. Bližšie informácie o zmene nastavení monitora nájdete v časti Obsluha monitora.
Informácie o vašom monitore |
| |
17 |
Rozhranie Universal Serial Bus (USB)
Táto čast’ uvádza informácie o portoch USB, ktoré sú k dispozícii na monitore. POZNÁMKA: Tento monitor je kompatibilný s vysokorýchlostným USB 2.0.
Prenosová rýchlost’ |
Dátový tok |
Spotreba energie* |
|
|
|
Vysoká rýchlost’ |
480 Mb/s |
2,5 W (max., každý port) |
|
|
|
Plná rýchlost’ |
12 Mb/s |
2,5 W (max., každý port) |
|
|
|
Nízka rýchlost’ |
1,5 Mb/s |
2,5 W (max., každý port) |
|
|
|
USB downstream konektor
Číslo kolíka |
4-kolíková strana konektora |
|
|
1 |
VCC |
|
|
2 |
DMD |
|
|
3 |
DPD |
|
|
4 |
Uzemnenie |
|
|
Porty USB
•2 downstream – spodná strana
POZNÁMKA: Porty USB 2.0 sú určené na použitie v bezdrôtovom režime.
POZNÁMKA: Rozhranie USB tohto monitora funguje len v čase, keď je monitor zapnutý alebo sa nachádza v úspornom režime. Ak monitor vypnete a znovu zapnete, pripojené periférne zariadenia môžu obnovit’ svoju prevádzku až po niekoľkých sekundách.
Zásady týkajúce sa kvality a pixelov monitora LCD
Počas výroby LCD monitorov sa stáva, že jeden alebo niekoľko pixelov zostane fixovaných v nemennom stave. Samostatné pixely sú však na obrazovke len t’ažko postrehnuteľné, a preto táto skutočnost’ nemá vplyv na kvalitu zobrazenia ani použiteľnost’ produktu. Ďalšie informácie o politike kvality a pixelov pre monitory Dell nájdete na stránke podpory spoločnosti Dell na adrese: http://www.dell.com/support/monitors.
18 |
| |
Informácie o vašom monitore |
Pokyny pre údržbu
Čistenie vášho monitora
UPOZORNENIE: Pred čistením monitora si prečítajte a dodržiavajte Bezpečnostné pokyny.
VAROVANIE: Monitor pred čistením napájací kábel monitora odpojte od elektrickej zásuvky.
Na dosiahnutie najlepších postupov dodržiavajte počas vybaľovania, čistenia alebo manipulácie s monitorom pokyny v nižšie uvedenej tabuľke:
•Na čistenie vašej antistatickej obrazovky mierne navlhčite jemnú a čistú handru vodou. Ak je to možné, použite špeciálnu čistiacu utierku alebo roztok, ktoré sú vhodné pre antistatické povrchy. Nepoužívajte benzén, riedidlo, amoniak, drsné čistiace prostriedky ani stlačený vzduch.
•Na čistenie monitoru použite mierne navlhčenú teplú handru. Vyhnite sa použitiu akýchkoľvek saponátov, pretože niektoré saponáty zanechávajú na monitore mliečny povlak.
•Ak si pri vybaľovaní monitora všimnete biely prášok, zotrite ho handrou.
•S monitorom manipulujte opatrne, pretože monitory s tmavou farbou sa môžu poškriabat’ a ukazovat’ biele škrabance oveľa ľahšie, ako monitory so svetlou farbou.
•Používaním dynamicky sa meniaceho šetriča obrazovky a vypínaním monitora, keď ho nepoužívate, pomôžete zachovat’ najlepšiu kvalitu obrazu vášho monitora.
Informácie o vašom monitore |
| |
19 |
Nastavenie monitora
Pripevnenie stojana
POZNÁMKA: Keď sa monitor dodáva z výroby, stojan nie je pripojený k monitoru.
POZNÁMKA: Nasledujúci postup sa týka pripojenia stojana, ktorý sa dodáva spolu s monitorom. Pri pripájaní iného stojana si pozrite dokumentáciu, ktorá bola k nemu priložená.
Pripevnenie stojana k monitoru:
1Položte monitor na mäkkú tkaninu alebo vankúš.
2Vložte do ramena stojana bezdrôtový nabíjací podstavec.
3Pomocou skrutkovacej rukoväte zatiahnite skrutku so zapustenou hlavou na podstavci.
Po úplnom zatiahnutí skrutky zložte rukovät’ skrutky do zárezu.
4Výstupky na hornej časti ramena stojana zasuňte do drážok na zadnej strane monitora.
5Zatlačte stojan, kým nezapadne na miesto.
20 |
| |
Nastavenie monitora |
Pripojenie monitora
VAROVANIE: Predtým, ako začnete vykonávat’ ktorýkoľvek postup uvedený v tejto časti, preštudujte si Bezpečnostné pokyny.
POZNÁMKA: Monitor je vybavený anténou rádiového vysielača, takže vám odporúčame, aby bol v bezpečnej vzdialenosti najmenej 20 cm medzi vami a monitorom.
POZNÁMKA: Prevlečte káble cez otvor na uloženie káblov ešte pred ich zapojením. POZNÁMKA: Nepripájajte všetky káble k počítaču v rovnakom čase.
Pripojenie monitora k počítaču:
1Vypnite počítač a odpojte napájací kábel.
2Zapojte kábel výstupu jednosmer. napätia na bezdrôtovom nabíjacom podstavci do portu napájacieho adaptéra na monitore.
3Pripojte kábel HDMI z monitora k počítaču.
4Pripojte napájací kábel s adaptérom jednosmerného napätia 19,5 V (dodáva sa s monitorom) k portu napájacieho adaptéra na bezdrôtovom nabíjacom podstavci.
5Napájacie káble vášho počítača a monitora zapojte do blízkych zásuviek.
6Zapnite monitor a počítač.
Pripojenie kábla HDMI
UPOZORNENIE: Použité obrázky slúžia len na ilustračné účely. Vzhľad počítača sa môže líšit’.
Nastavenie monitora |
| |
21 |
Usporiadanie káblov
Pomocou otvoru na usporiadanie káblov uložte káble pripojené k monitoru.
POZNÁMKA: Keď sú káble pripojené, pri prevlečení cez otvor je potrebné ich znova odpojit’.

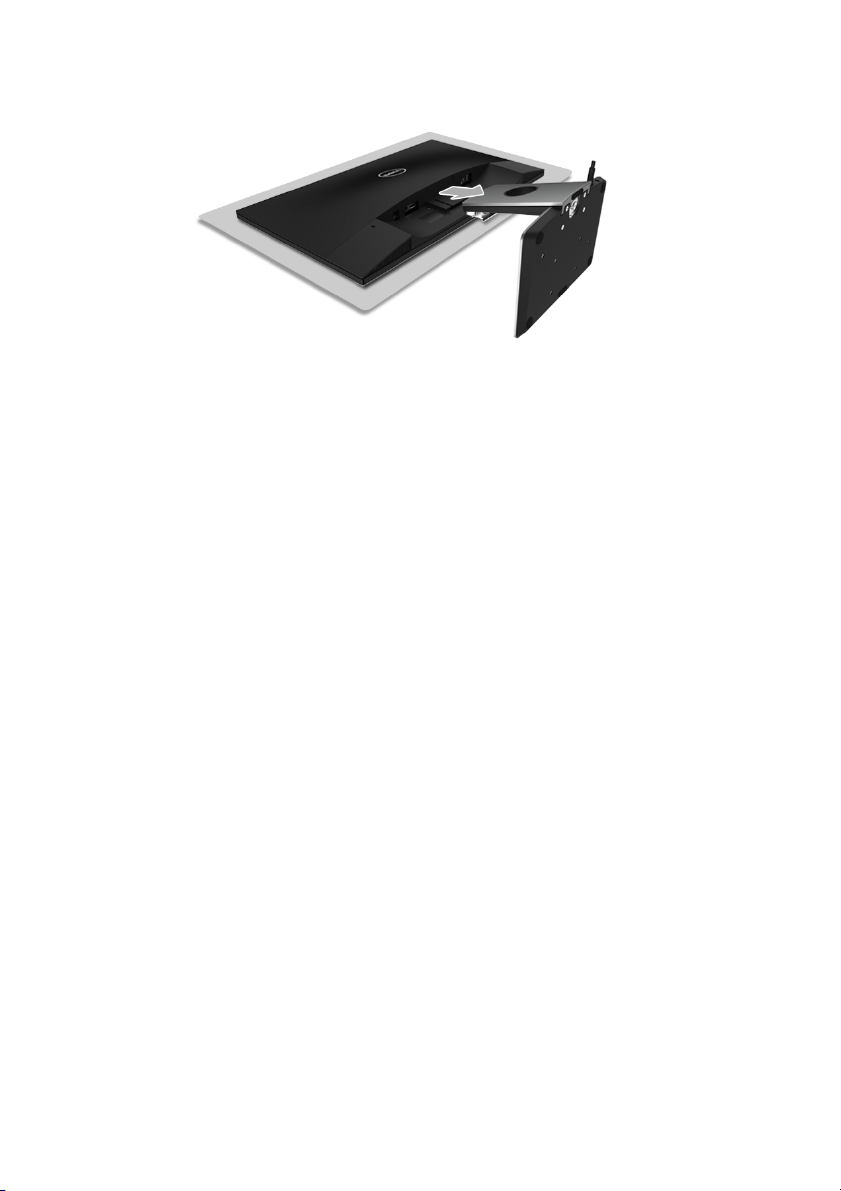

Odstránenie stojana monitora
POZNÁMKA: Ak chcete zabránit’ vzniku škrabancov na obrazovke LCD pri demontáži stojana, uistite sa, že monitor je položený na mäkkom a čistom podklade.
Demontáž stojana:
1Položte monitor na mäkkú tkaninu alebo vankúš.
2Pomocou dlhého a tenkého skrutkovača stlačte uvoľňovaciu západku.
22 |
| |
Nastavenie monitora |
Loading...
