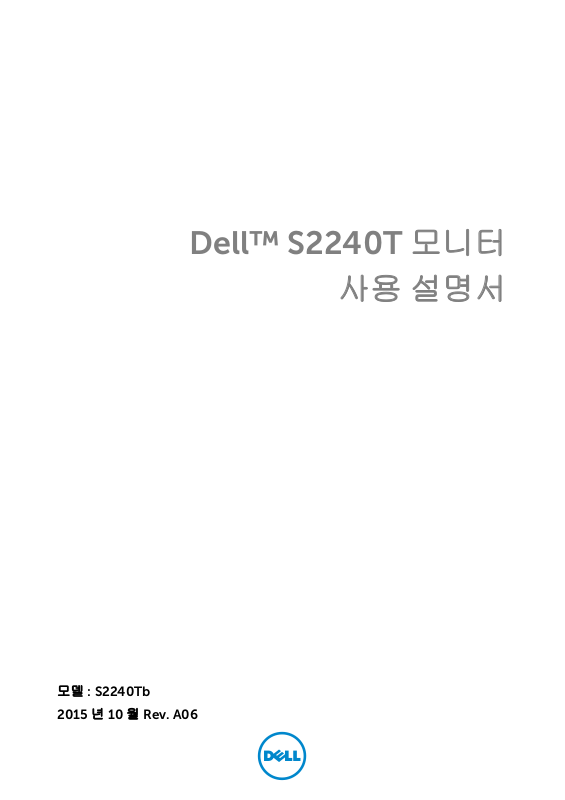

Dell™ S2240T 모니터
사용 설명서
모델 : S2240Tb
2015 년 10 월 Rev. A06
참고 , 주의 및 경고
참고 : 컴퓨터를 더 잘 사용할 수 있도록 돕는 중요한 정보를 나타냅니다 .
주의 : 지침을 따르지 않을 경우 잠재적인 하드웨어 손상이나 데이터 손실을 알
리는 주의가 표시됩니다 .
경고 : 경고는 물적 손해 , 신체 상해 또는 사망 가능성이 있음을 나타냅니다 .
____________________
이 문서에 포함된 정보는 사전 통보 없이 변경될 수 있습니다 .
© 2013-2015 Dell Inc. All rights reserved.
Dell Inc. 의 서면 승인 없이는 어떠한 방식의 복제도 엄격히 금지됩니다 .
본 문서에 사용된 상표 : Dell 및 DELL 로고는 Dell Inc. 의 상표입니다 ; Microsoft 및 Windows 는
Microsoft Corporation 의 상표 또는 등록 상표입니다 . Intel 은 미국 및 / 또는 기타 국가에 소재
한 Intel Corporation 의 등록 상표입니다 ; ATI 는 Advanced Micro Devices, Inc. 의
ENERGY STAR 는 미국 환경청의 등록 상표입니다 . Dell Inc. 는 ENERGY STAR 협력업체로서 이
제품이 에너지 효율을 위한 ENERGY STAR 지침을 충족시킨다는 것을 확인했습니다 .
본 문서에는 상표와 상호에 대한 권리를 주장하는 법적 실체 또는 그 법적 실체의 제품을 지칭하
기 위하여 기타 상표와 상호가 사용되었을 수 있습니다 . Dell Inc. 는 자사 소유가 아닌 상표나 상
호에 대한 어떠한 소유권도 부인합니다 .
2015 - 10 Rev. A06
상표입니다 ;
차례
1 모니터 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
포장 내용물 . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
제품의 특장점
부품과 조절 버튼 식별
모니터 규격
플러그 앤 플레이 기능
범용 직렬 버스 (USB) 인터페이스
LCD 모니터 화질 및 픽셀 지침
유지보수 지침
2 모니터 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . 21
스탠드 부착하기 . . . . . . . . . . . . . . . . . . . . . . . 21
모니터 연결하기
케이블 정리하기
모니터 스탠드 분리하기
벽걸이 ( 옵션 )
3 모니터 조작 . . . . . . . . . . . . . . . . . . . . . . . . . . 27
모니터 전원 켜기. . . . . . . . . . . . . . . . . . . . . . . 27
측면 패널 컨트롤 사용하기
OSD 메뉴 사용하기
최적 해상도 설정하기
기울이기 및 터치 사용 시나리오
. . . . . . . . . . . . . . . . . . . . . . . . . 6
. . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . . . . 10
. . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . 18
. . . . . . . . . . . . . . 18
. . . . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . . . . . 21
. . . . . . . . . . . . . . . . . . . . . . . 23
. . . . . . . . . . . . . . . . . . 24
. . . . . . . . . . . . . . . . . . . . . . . . 24
. . . . . . . . . . . . . . . . 27
. . . . . . . . . . . . . . . . . . . . . 29
. . . . . . . . . . . . . . . . . . . . 41
. . . . . . . . . . . . . 42
4 문제 해결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
자가 검사 . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
내장형 진단 도구
In-Store 데모
일반적 문제
터치 문제
. . . . . . . . . . . . . . . . . . . . . . . . . . . 47
제품 고유의 문제
. . . . . . . . . . . . . . . . . . . . . . . 44
. . . . . . . . . . . . . . . . . . . . . . . . . 45
. . . . . . . . . . . . . . . . . . . . . . . . . . 45
. . . . . . . . . . . . . . . . . . . . . . . 48
5 부록 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
FCC 고지 ( 미국에만 해당 ) . . . . . . . . . . . . . . . . 49
차례 | 3
Dell 연락처 . . . . . . . . . . . . . . . . . . . . . . . . . . 49
모니터 설정
. . . . . . . . . . . . . . . . . . . . . . . . . . 49
4 | 차례
모니터 정보
1
포장 내용물
모니터는 아래 그림에 표시된 구성 품목과 함께 제공됩니다 . 구성 품목을 받았는지 확인한
다음 빠진 품목이 있을 경우
참고 : 일부 항목은 옵션일 수 있으며 모니터와 함께 제공되지 않을 수 있습니다 . 일부
기능 또는 매체는 특정 국가에서는 제공되지 않을 수 있습니다 .
참고 : 기타 스탠드를 설치하려면 , 스탠드 설치 안내서에 포함된 설치 지침을 참조하십
시오 .
Dell
연락처
하십시오 .
• 모니터
• 전원 케이블
• 전원 어댑터
• HDMI 케이블
모니터 정보 | 5
• USB 케이블(모니터의 터치
스크린 기능을 사용할 수
있게 함 )
• 청소용 천
• 벨크로 스트랩
• 드라이버와 문서 매체
• 간편 설치 설명서
• 안전 정보
제품의 특장점
Dell S2240T 평판 디스플레이에는 능동형 매트릭스 박막 트랜지스터 (TFT) 액정 디스플레이
(LCD) 및 LED 백라이트가 탑재되어 있습니다 . 모니터의 특장점에는 다음 사항이 포함됩니
다 .
• S 2 2 40 T : 가시 영역이 54.6 cm (21.5 인치) 인 디스플레이(대각선 측정 시). 1920 x 1080
해상도를 제공하며 좀 더 낮은 해상도의 경우 전체 화면 모드를 지원합니다 .
• 시야각이 넓어 앉은 위치에서 또는 서 있는 위치에서 또는 옆에서 옆으로 이동하는
안 화면을 볼 수 있습니다 .
• 기울이기 기능 .
• 탈착식 스탠드와 VESA™ 100 mm 설치 구멍을 이용한 유연한 장착 가능 .
• 사용자 시스템에 의해 지원될 경우 플러그 앤 플레이 기능 .
• OSD 조정을 통한 간편한 설정과 화면 최적화 .
• 소프트웨어 및 문서 매체에 정보 파일 (INF), 이미지 컬러 매칭 (ICM), 제품 설명서가 포
함되어 있음 .
• Dell Display Manager 소프트웨어 포함 (
• Energy Star 표준을 준수하는 절전 기능 .
• 보안 잠금 슬롯 .
모니터에 부속된 CD 로 제공 ).
6 | 모니터 정보
동
• 화질을 유지하는 상태에서 와이드 화면비를 표준 화면비로 변경할 수 있습니다 .
• EPEAT 은화 등급 .
• 비소 없는 유리와 수은 없는 패널만 해당됩니다 .
• 높은 동적 대비율 (8,000,000:1).
• 절전 모드일 때 0.5 W 대기 전력이 소비됩니다 .
• 에너지 게이지는 모니터가 소비하는 에너지 수준을 실시간으로 표시합니다 .
부품과 조절 버튼 식별
앞면
라벨 설명
1
기능 버튼 ( 자세한 내용은
2
전원 버튼 (LED 표시기 포함 )
모니터 조작
측면 패널 조절 버튼
참조 )
모니터 정보 | 7
뒷면
모니터 스탠드가 장착된 상태의 뒷면
라벨 설명 사용
1
VESA 설치 구멍 (100 mm x 100 mm
- 뒤쪽에 부착된 VESA 판 )
2
보안 잠금 슬롯 보안 잠금과 슬롯을 사용하여 모니터를 보
3
규정에 의한 평가 라벨 규정에 의한 승인을 표시합니다 .
4
바코드 일련번호 라벨 델에 기술 지원 요청용 .
5
케이블 관리 슬롯 케이블을 슬롯을 통과하도록 설치하여 배
VESA 호환형 벽면 설치 키트를 사용하는 벽
걸이형 모니터 (100 mm x 100 mm).
호합니다 .
선하기
위한 슬롯입니다 .
옆면
8 | 모니터 정보
밑면
아래 모습 ( 모니터 스탠드 없음 )
라벨 설명 사용
1
보안 잠금 슬롯 도난 방지 케이블 잠금장치로 모니터 도난을 방지합니
다 .
2
오디오 라인 출력 스피커에 연결합니다 .*
3
USB 업스트림 포트 모니터에 부속되는 USB 케이블을 모니터와 컴퓨터에
연결합니다 . 이 케이블이 연결되면 모니터에서 터치
스크린 기능을 사용할 수 있습니다 .
4
DC 전원 코드 커넥터 전원
5
HDMI 커넥터 컴퓨터 HDMI 케이블을 연결합니다 .
6
DVI 커넥터 컴퓨터 DVI 케이블을 연결합니다 ( 별도 구매 ).
7
VGA 커넥터 컴퓨터 VGA 케이블을 연결합니다 ( 별도 구매 ).
케이블을 연결합니다 .
* 오디오 출력 커넥터에 대한 헤드폰 사용은 지원되지 않습니다 .
모니터 정보 | 9
모니터 규격
평판 규격
모델
화면 유형 능동형 매트릭스 - TFT LCD
패널종류
볼 수 있는 이미지
대각
수평 , 활성 영역
수직 , 활성 영역
영역
픽셀 피치
시야각 178° ( 세로 ) 일반
휘도 출력 패널 280 cd/m² ( 일반 )
명암비 3000 대 1( 일반 )
표면 코팅 눈부심 방지 , 3H 경도
백라이트 LED 엣지라이트 시스템
응답 시간 25 ms ( 일반 )
색심도 16.7 만 컬러
색역
S2240T
VA
54.6 cm (21.5 인치 )
476.64 mm (18.77 인치 )
268.11 mm (10.56 인치 )
127791.95 mm² (198.08 인치 ²)
0.248 x 0.248 mm
178° ( 가로 ) 일반
모니터 250 cd/m² ( 일반 )
8M 대 1 ( 일반 동적 명암비 사용 )
12 ms ( 일반 ) -
CIE1931 (72%)*
오버드라이브 포함
*[S2240T] 색역 ( 일반적 ) 은 CIE1976 (84%) 과 CIE1931 (72%) 시험 표준에 기초해 있습니다 .
해상도 규격
모델
수평 주사 범위 30 kHz ~ 83 kHz ( 자동 )
수직 주사 범위 56 Hz ~ 76 Hz ( 자동 )
최고 사전 설정 해상도 1920 x 1080 (60 Hz 일 때 )
10 | 모니터 정보
S2240T
지원되는 비디오 모드
모델
비디오 디스플레이 기능
S2240T
480p, 576p, 720p, 1080p
(DVI & HDMI 재생 )
사전 설정 디스플레이 모드
S2240T
디스플레이 모드 수평 주파수
(kHz)
VESA, 720 x 400 31.5 70.1 28.3 -/+
VESA, 640 x 480 31.5 60.0 25.2 -/-
VESA, 640 x 480 37.5 75.0 31.5 -/-
VESA, 800 x 600 37.9 60.3 40.0 +/+
VESA, 800 x 600 46.9 75.0 49.5 +/+
VESA, 1024 x 768 48.4 60.0 65.0 -/-
VESA, 1024 x 768 60.0 75.0 78.8 +/+
VESA, 1152 x 864 67.5 75.0 108.0 +/+
VESA, 1280 x 1024 64.0 60.0 108.0 +/+
VESA, 1280 x 1024 80.0 75.0 135.0 +/+
VESA, 1920 x 1080 67.5 60.0 148.5 +/+
수직 주파수
(Hz)
픽셀 클록
(MHz)
동기 극성
( 수평 / 수직 )
전기 규격
모델
S2240T
비디오 입력 신호 • 아날로그 RGB, 0.7 V +/- 5%, 75 오옴 입력 임피던스
에서 양의 극성
• 디지털 DVI-D TMDS, 각 차동 선로에 600 mV, 50 오
옴 입력 임피던스에서 양의 극성
• HDMI, 각 라인당 600 mV, 각 쌍당 100 오옴 의 입력
임피던스
동기화 입력 신호 수평 및 수직 동기화 분리 , 무극성 TTL 레벨 , SOG
AC/DC
어댑터 *
입력 전압 / 주파수 /전류100 VAC ~ 240 VAC / 50 Hz 또는 60 Hz +
( 일반 )
3 Hz / 1.2 A
출력 전압 / 전류 출력 : 12 VDC / 3.33 A
돌입 전류 • 120 V: 30 A ( 최고 )
• 240 V: 60 A ( 최고 )
모니터 정보 | 11
* 인증된 호환 AC/DC 어댑터 .
주의 : 모니터 손상을 방지하기 위해서는 이 Dell 모니터를 위해 특별히 제작된 어댑터
만 사용하십시오 .
제조업체 모델 극성
델타
Lite-On PA-1041-71TP-LF
ADP-40DD BA
물리적 특성
모델
커넥터 유형 15 핀 D- 서브 미니 , 청색 커넥터 , DVI-D, 백색 커넥터 ,
신호 케이블 유형 • 고선명 멀티미디어 인터페이스: 분리 가능, HDMI, 19핀
치수 ( 스탠드 포함 )
높이 ( 연장 시 ) 195.4 mm (7.69 인치 )
높이 ( 축소했을 때 ) 382.9 mm (15.07 인치 )
너비 522.5 mm (20.57 인치 )
깊이 ( 연장 시 ) 420.9 mm (16.57 인치 )
깊이 ( 축소했을 때 )77.4 mm (3.05 인치 )
스탠드 포함하지 않음 )
치수 (
높이 319.0 mm (12.56 인치 )
너비 522.5 mm (20.57 인치 )
깊이 41.2 mm (1.62 인치 )
스탠드 치수
높이 298.4 mm (11.75 인치 )
너비 352.0 mm (13.86 인치 )
깊이 77.4 mm (3.05 인치 )
중량
중량 ( 포장 포함 )
스탠드 어셈블리와 케이블을
포함한 중량
S2240T
HDMI, 검정색 커넥터
• 범용 직렬 버스 : 분리 가능 , USB, 4 핀
6.62 kg (14.56 lb)
5.53 kg (12.17 lb)
12 | 모니터 정보
스탠드 어셈블리 미포함 중량
( 벽 설치 또는 VESA 설치를 위
한 고려사항의 경우 - 케이블
없음 )
스탠드 어셈블리 중량
환경 특성
3.40 kg (7.48 lb)
1.46 kg (3.21 lb)
모델
S2240T
온도
동작
0°C ~ 40°C (32°F ~ 104°F)
비동작 • 보관 : -20°C ~ 60°C (-4°F ~ 140°F)
• 운반 : -20°C ~ 60°C (-4°F ~ 140°F)
습도
동작 10% ~ 80% ( 비응축 )
비동작 • 보관 : 5% ~ 90% ( 비응축 )
• 운반 : 5% ~ 90% ( 비응축 )
고도
동작 5,000 m (16,400 ft) ( 최대 )
비동작 12,192 m (40,000 ft) ( 최대 )
열 분산 • 102.3 BTU/ 시간 ( 최대 )
• 62.8 BTU/ 시간 ( 일반 )
전원 관리 모드
PC 에 VESA 의 DPM™ 준수 디스플레이 카드나 소프트웨어가 설치되어 있는 경우 모니터를
사용하지 않는 동안 모니터가 자동으로 소비 전력을 줄입니다 . 이것을
절전 모드
다 . 컴퓨터가 키보드 , 마우스 또는 기타 입력 장치에 의한 입력을 감지할 경우 모니터는 자동
으로 절전 모드에서 해제되어 작동합니다 . 다음 표는 이 자동 절전 기능의 소비 전력 및 신호
를 나타냅니다 .
* 라고 합니
VESA 모드 수평 동기 수직 동기 비디오 전원 표시등 소비 전력
정상 작동 활성 활성 활성 흰색 30 W ( 최대 ) **
20 W ( 일반 )
활성 - 꺼짐 모드 비활성 비활성 귀선 소거 흰색
꺼짐
---
( 깜박이는 )
꺼짐 0.5 W 미만
0.5 W 미만
모니터 정보 | 13
OSD 는 정상 동작 모드에서만 동작합니다 . 활성 - 꺼짐 모드에서 아무 버튼이나 누르면다음
메시지가 표시됩니다 :
컴퓨터와 모니터를 절전 모드에서 해제하여 OSD 에 액세스합니다 .
참고 : 이 모니터는 ENERGY STAR®.
* 모니터에서 주전원 케이블을 뽑아야만 꺼짐 모드에서 소비 전력이 0 이 될 수 있습니다 .
** 최대 휘도 , 및 USB 활성 측정 최대 소비 전력 .
터치 규격
항목 내용물
유형 투영 정전용량 시스템
패널 대각선 21.5 인치
0.2 mm
패널 두께
활성 영역 보는 영역 외부로 482.2 x 272.9 연장됨
센서 스택 두께
커버 유리 두께
입력 방법 맨손가락 , 얇은 장갑 , 전도성 스타일러스
터치 지점 10 개의 터치 포인트
응답 시간
출력 위치 해상도 25 PPI ( 최소 )
터치 방법 손가락 및 얇은 장갑
지원 OS Windows
2.4 +
1.1 mm
1.1 +/- 0.2 mm
25 ms
®
8.1 인증 및 Windows® 10 인증
( 모니터 Rev-A06 이상 )
14 | 모니터 정보
핀 지정
VGA 커넥터
핀 번호 연결된 신호 케이블의 15 핀 면
1
비디오 - 적색
2
비디오 - 녹색
3
비디오 - 청색
4GND
5
자가 검사
6GND-R
7GND-G
8GND-B
9
컴퓨터 5 V/3.3 V
10
GND 동기
11 GND
12
DDC 데이터
13
수평 동기
14
수직 동기
15
DDC 클록
모니터 정보 | 15
DVI 커넥터
핀 번호 연결된 신호 케이블의 24 핀 면
1TMDS RX2-
2TMDS RX2+
3
TMDS 접지
4
부동
5
부동
6
DDC 클록
7
DDC 데이터
8
부동
9TMDS RX1-
10 TMDS RX1+
11
TMDS 접지
12
부동
13
부동
14
+5 V/+3.3 V 전원
15
자가 검사
16
핫 플러그 감지
17 TMDS RX0-
18 TMDS RX0+
19
TMDS 접지
20
부동
21
부동
22
TMDS 접지
23
TMDS 클록 +
24
TMDS 클록 -
16 | 모니터 정보
