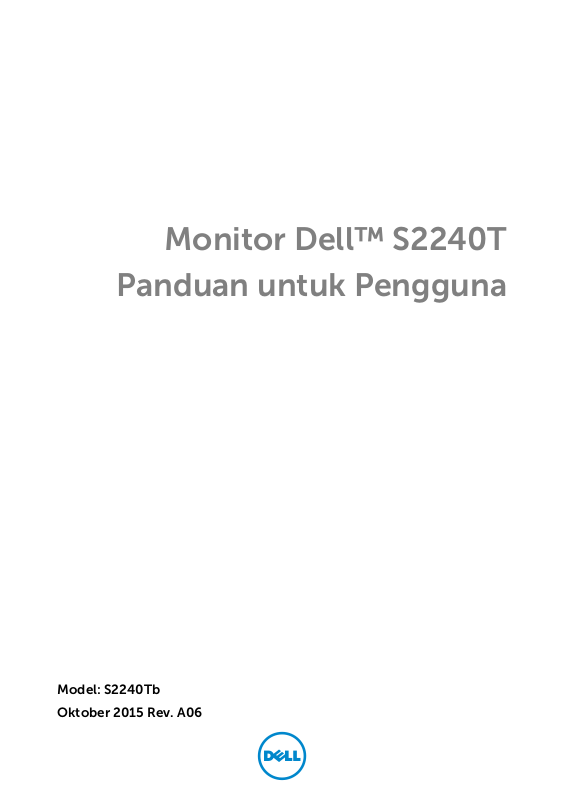

Monitor Dell™ S2240T

Panduan untuk Pengguna

Model: S2240Tb

Oktober 2015 Rev. A06

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda

memaksimalkan penggunaan komputer.

PERHATIAN: Suatu tanda PERHATIAN menunjukkan adanya kerusakan

potensial pada perangkat keras atau hilangnya data jika petunjuk tidak diikuti.

PERINGATAN: PERINGATAN menunjukkan potensi kerusakan properti,

terluka atau kematian.

____________________

Informasi dalam dokumen ini dapat berubah tanpa pemberitahuan sebelumnya.
© 2013-2015 Dell Inc. Hak cipta dilindungi oleh Undang-undang.

Dilarang keras memperbanyak materi ini dengan cara apapun tanpa izin tertulis dari Dell Inc.

Merek dagang yang digunakan dalam teks ini: Dell dan logo DELL adalah merek dagang Dell
Inc.; Microsoft dan Windows adalah merek dagang atau merek dagang terdaftar dari Microsoft
Corporation di Amerika Serikat dan/atau negara lain, Intel adalah merek dagang terdaftar Intel
Corporation di AS dan negara-negara lain; sedangkan ATI adalah merek dagang Advanced
Micro Devices, Inc. ENERGY STAR adalah merek dagang terdaftar U.S. Environmental
Protection Agency. Sebagai mitra ENERGY STAR, Dell Inc telah menetapkan bahwa produk ini
memenuhi pedoman ENERGY STAR untuk efisiensi energi.

Merek dagang dan nama dagang lainnya yang mungkin digunakan di dalam dokumen ini
merujuk pada entitas yang mengklaim memiliki merek dan nama atau produk tersebut. Dell
Inc. melepaskan tanggung jawab hukum atas kepentingan eksklusif pada merek dagang dan
nama dagang selain dari yang dimiliki sendiri.

2015 - 10 Rev. A06

Daftar Isi

1 Tentang Monitor Anda . . . . . . . . . . . . . . . . . . 5

Isi Kemasan. . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Fitur Produk . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Mengidentifikasi Komponen dan Kontrol . . . . . . . . 7

Spesifikasi Monitor . . . . . . . . . . . . . . . . . . . . . 10

Kemampuan Plug and Play . . . . . . . . . . . . . . . . 18

Antarmuka USB (Universal Serial Bus) . . . . . . . . . 19

Kebijakan Kualitas dan Piksel Monitor LCD . . . . . . 19

Panduan Pemeliharaan . . . . . . . . . . . . . . . . . . 20

2 Mengatur monitor. . . . . . . . . . . . . . . . . . . . . 21

Memasang Penyangga. . . . . . . . . . . . . . . . . . . 21

Menyambungkan Monitor . . . . . . . . . . . . . . . . 21

Mengatur Kabel . . . . . . . . . . . . . . . . . . . . . . . 23

Melepaskan Penyangga Monitor. . . . . . . . . . . . . 24

Pemasangan di Dinding (Opsional) . . . . . . . . . . . 24

3 Mengoperasikan Monitor . . . . . . . . . . . . . . . 27

Menghidupkan Monitor . . . . . . . . . . . . . . . . . . 27

Menggunakan Panel Kontrol Samping . . . . . . . . . 27

Menggunakan Menu OSD (Tampilan di Layar) . . . . 29

Mengatur Resolusi Maksimum . . . . . . . . . . . . . . 42

Menggunakan Skenario Penggunaan Miring

dan Sentuh . . . . . . . . . . . . . . . . . . . . . . . . . . 43

4 Mengatasi Masalah . . . . . . . . . . . . . . . . . . . . 45

Tes Man d ir i . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Diagnosa Internal . . . . . . . . . . . . . . . . . . . . . . 46

Demo Tersedia. . . . . . . . . . . . . . . . . . . . . . . . 47

Masalah Umum . . . . . . . . . . . . . . . . . . . . . . . 47

Masalah Sentuh . . . . . . . . . . . . . . . . . . . . . . . 50

Masalah Khusus Produk . . . . . . . . . . . . . . . . . . 51

Daftar Isi | 3

5Lampiran. . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Ketetapan FCC (Hanya untuk A.S.) dan Informasi

Peraturan Lainnya. . . . . . . . . . . . . . . . . . . . . . 53

Menghubungi Dell . . . . . . . . . . . . . . . . . . . . . 53

Mengatur Monitor. . . . . . . . . . . . . . . . . . . . . . 54

4 | Daftar Isi

Tentang Monitor Anda

1

Isi Kemasan

Monitor ini dilengkapi semua komponen yang ditunjukkan di bawah ini. Pastikan Anda
telah menerima semua komponen berikut dan
antaranya tidak tersedia.

CATATAN: Beberapa item bersifat opsional dan mungkin tidak disertakan dengan
monitor ini. Beberapa fitur atau media mungkin tidak tersedia di negara tertentu.

CATATAN: Untuk mengatur dengan penyangga lainnya, silahkan merujuk ke
masing-masing panduan setup penyangga untuk mendapatkan instruksi setup.

Menghubungi Dell

• Monitor

jika salah satu di

• Kabel Daya

• Adaptor daya

• Kabel HDMI

Tentang Monitor Anda | 5

• Kabel USB
(memungkinkan
dilakukan fungsi layar
sentuh pada monitor)

• Kain Pembersih

• Tali Velcro

• Media Driver dan

Dokumentasi

• Panduan Persiapan
Ringkas

• Panduan Informasi
Produk dan Keselamatan

Fitur Produk

Layar panel datar Dell S2240T memiliki matriks aktif, TFT (thin-film transistor), LCD (liquid
crystal display) dan cahaya belakang LED. Fitur monitor mencakup:

• S2240T: 54,6 cm (21,5-inci) area tampilan yang dapat dilihat (diukur secara
diagonal). Resolusi 1920 x 1080 dan dukungan layar penuh untuk resolusi yang
lebih rendah.

• Sudut tampilan yang lebar untuk tampilan dari posisi duduk atau berdiri, atau
sewaktu berpindah dari satu sisi ke sisi lainnya.

• Kemampuan Miring.

• Lubang pemasangan penyangga yang dapat dilepas dan VESA™ (Video Electronics

Standards Association) 100 mm untuk solusi pemasangan yang fleksibel.

• Kemampuan plug and play jika didukung oleh sistem Anda.

• Pengaturan OSD (tampilan di layar) untuk memudahkan konfigurasi dan

pengoptimalan layar.

• Perangkat lunak dan media dokumentasi mencakup INF (file informasi), ICM (Image
Color Matching File), dan dokumentasi produk.

6 | Tentang Monitor Anda

• Perangkat Lunak Dell Display Manager disertakan (diberikan bersama CD yang

melengkapi monitor).

• Fitur Penghemat Energi untuk mematuhi Energy Star.

• Slot kunci keamanan.

• Kemampuan untuk beralih dari rasio aspek lebar ke rasio aspek standar tanpa

menurunkan kualitas gambar.

• EPEAT Perak Rating.

• Kaca Arsenic-Free dan Mercury-Free hanya untuk panel.

• High Dynamic Contrast Ratio (Rasio Kontras Dinamis Tinggi) (8.000.000:1).

• 0,5 W daya siaga bila dalam mode istirahat.

• Pengukur Energi memperlihatkan tinggi energi yang dipakai oleh monitor pada

waktu sebenarnya.

Mengidentifikasi Komponen dan Kontrol

Tampilan Depan

Label Keterangan

1 Tombol fungsi (Untuk informasi selengkapnya, lihat

Mengoperasikan Monitor

2 Tombol Daya Hidup/Mati (dengan indikator LED)

)

Kontrol panel samping

Tentang Monitor Anda | 7

Tampilan Belakang

Tampilan belakang dengan penyangga monitor

Label Keterangan Penggunaan

1 Lubang pemasangan VESA

(100 mm x 100 mm - di bagian
belakang terpasang VESA Plate)

2 Slot kunci keamanan Penggunaan slot kunci keamanan untuk

3 Label peringkat peraturan Daftar persetujuan peraturan
4 Label nomor serial barcode Baca label ini jika perlu menghubungi

5 Slot manajemen kabel Mengatur kabel dengan

Monitor pemasangan untuk di dinding
menggunakan alat yang kompatibel
dengan VESA (100 mm x 100 mm)

membantu monitor Anda aman.

kontak Dell untuk dukungan teknis

menempatkannya melalui slot

Tampilan Samping

8 | Tentang Monitor Anda

Tampilan Bawah

Tampilan bawah tanpa penyangga monitor

Label Keterangan Penggunaan

1 Slot kunci keamanan Memasang monitor dengan kunci kabel keamanan.
2 Line-out audio Sambungkan speaker Anda.*
3 Port upstream USB Menyambungkan kabel USB yang diberikan bersama

monitor ke monitor dan komputer. Setelah kabel ini
tersambung, Anda dapat menggunakan fungsi layar
sentuh di monitor.

4 Soket kabel daya DC Menyambungkan kabel daya.
5 Soket HDMI Menyambungkan kabel HDMI komputer.
6 Soket DVI Menyambungkan kabel DVI komputer (dibeli opsional) .
7 Soket VGA Menyambungkan kabel VGA komputer (dibeli

opsional).

*Pemakaian headphone tidak didukung untuk konektor out kabel audio.

Tentang Monitor Anda | 9

Spesifikasi Monitor

Spesifikasi Layar Datar

Model S2240T
Jenis layar Matriks aktif - LCD TFT
Jenis panel VA
Gambar dapat dilihat
Diagonal
Horizontal, Area Aktif
Vertikal, Area Aktif
Area
Pitch piksel 0,248 x 0,248 mm
Sudut pandang 178° (vertikal) biasa

Cahaya lampu Panel 280 cd/m² (biasa)

Rasio kontras 3000 hingga 1 (biasa)

Lapisan pelat depan Anti-Silau dengan kekerasan 3H
Cahaya latar Sistem lampu samping LED
Waktu Respons 25 md (tip)

Kepekatan warna 16,7 juta warna
Tingkatan Warna CIE1931 (72%)*

54,6 cm (21,5 inci)
476,64 mm (18,77 inci)
268,11 mm (10,56 inci)
127791,95 mm² (198,08 inci²)

178° (horizontal) biasa

Monitor 250 cd/m² (biasa)

8M hingga 1 (Dynamic Contrast (Kontras Dinamis) biasa
Aktif)

12 md (tip) dengan Alat penambah kecepatan

*Tingkat warna S2240T (biasa) didasarkan pada standar uji CIE1976 (84%) dan CIE1931
(72%).

Spesifikasi Resolusi

Model S2240T
Rentang pindai horizontal 30 kHz hingga 83 kHz (otomatis)
Rentang pindai vertikal 56 Hz hingga 76 Hz (otomatis)
Resolusi setelan awal

maksimum

10 | Tentang Monitor Anda

1920 x 1080 pada 60 Hz

Mode Video yang Didukung

Model S2240T
Kemampuan tampilan video

480p, 576p, 720p, 1080p
(pemutaran ulang DVI &
HDMI)

Mode Tampilan Preset

S2240T

Display Mode

(Mode

Tam pil an)

VESA, 720 x 400 31,5 70,1 28,3 -/+

VESA, 640 x 480 31,5 60,0 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Frekuensi

Horizontal (kHz)

Frekuensi

Vertikal (Hz)

Clock Piksel

(MHz)

Polaritas
Sinkronisasi
(Horizontal/

Vertikal)

Spesifikasi Listrik

Model S2240T
Sinyal input video • RGB Analog, 0,7 Volt +/- 5%, polaritas positif pada

impedansi input 75 ohm

• Digital DVI-D TMDS, 600 mV untuk setiap saluran
diferensial, polaritas positif pada impedansi input
50 ohm

• HDMI, 600 mV untuk setiap saluran yang berbeda,
impedansi input 100 ohm setiap pasangan yang
berbeda

Sinyal input sinkronisasi Memisahkan sinkronisasi horizontal dan and vertikal,

tingkat TTL bebas polaritas, SOG

Tentang Monitor Anda | 11

Adaptor
AC/DC*

Arus daya saat dihidupkan • 120 V: 30 A (Maks)

*Adaptor AC/DC Kompatibel Bermutu.

Pabrik Model Polaritas
Delta ADP-40DD BA

Lite-On PA-1041-71TP-LF

Voltase/frekuensi/
arus input

Voltase/arus
keluaran

PERHATIAN: Supaya monitor jangan rusak, gunakan hanya adaptor yang dirancang
untuk monitor Dell khusus ini.

100 VAC sampai 240 VAC/50 Hz atau 60 Hz + 3 Hz/
1,2 A (biasa)

Keluaran: 12 VDC / 3,33 A

• 240 V: 60 A (Maks)

Karekteristik Fisik

Model S2240T
Jenis soket 15-pin D-subminiatur, soket biru; DVI-D, soket putih;

HDMI, soket hitam

Jenis kabel sinyal • Antarmuka Multimedia Definisi Tinggi: Dapat

dipisahkan, HDMI, 19 pena

• Bus Serial Universal: Dapat dipisahkan, USB, 4 pena

Dimensi (dengan penyangga)

Tinggi (ditinggikan) 195,4 mm (7,69 inci)
Tinggi (tidak dipanjangkan) 382,9 mm (15,07 inci)
Lebar 522,5 mm (20,57 inci)
Kedalaman (ditinggikan) 420,9 mm (16,57 inci)
Kedalaman

(tidak dipanjangkan)

Dimensi (tanpa penyangga)

Tinggi 319,0 mm (12,56 inci)
Lebar 522,5 mm (20,57 inci)
Kedalaman 41,2 mm (1,62 inci)

77,4 mm (3,05 inci)

12 | Tentang Monitor Anda

Dimensi penyangga

Tinggi 298,4 mm (11,75 inci)
Lebar 352,0 mm (13,86 inci)
Kedalaman 77,4 mm (3,05 inci)

Berat

Berat dengan kemasan 6,62 kg (14,56 lb)
Berat dengan rakitan

penyangga dan kabel
Berat tanpa rakitan

penyangga (Untuk
pertimbangan pemasangan
di dinding atau pemasangan
VESA - tanpa kabel)

Berat rakitan penyangga 1,46 kg (3,21 lb)

5,53 kg (12,17 lb)

3,40 kg (7,48 lb)

Karakteristik Lingkungan

Model S2240T

Suhu

Beroperasi 0°C hingga 40°C (32°F hingga 104°F)
Tidak beroperasi • Penyimpanan: -20°C hingga 60°C (-4°F hingga

140°F)

• Pengiriman: -20°C hingga 60°C (-4°F hingga 140°F)

Kelembaban

Beroperasi 10% hingga 80% (nonkondensasi)
Tidak beroperasi • Penyimpanan: 5% hingga 90% (nonkondensasi)

• Pengiriman: 5% hingga 90% (nonkondensasi)

Ketinggian

Beroperasi 5.000 m (16.400 ft) (maksimum)
Tidak beroperasi 12.192 m (40.000 ft) (maksimum)

Pembuangan panas • 102,3 BTU/jam (maksimum)

• 62,8 BTU/jam (biasa)

Tentang Monitor Anda | 13

Mode Manajemen Daya

Jika telah memasang kartu tampilan yang sesuai dengan DPM™ VESA atau perangkat
lunak di PC, monitor dapat secara otomatis mengurangi pemakaian daya saat tidak
digunakan. Ini merujuk pada Mode Hemat Daya*. Jika komputer mendeteksi input dari
keyboard, mouse, atau perangkat input lainnya, monitor akan melanjutkan fungsi
tersebut secara otomatis. Table berikut menunjukkan pemakaian daya dan sinyal dari fitur
hemat daya otomatis ini:

Mode VESA Sinkronisasi

Horizontal

Pengoperasian

normal

Mode Active-off

(Aktif sedang

tidak berfungsi)

Mati - - - Mati Kurang dari 0,5 W

Aktif Aktif Aktif Putih 30 W

Tidak aktif Tidak aktif Kosong Putih

Sinkronisasi

Vertikal

Video Indikator

Daya

(Hidup)

Pemakaian

Daya

(maksimum)**

20 W (biasa)

Kurang dari 0,5 W

OSD hanya akan berfungsi dalam mode pengoperasian normal. Bila tombol ditekan saat
berada dalam mode Active-off (Aktif sedang tidak berfungsi), salah satu pesan berikut
akan ditampilkan di layar:

Hidupkan komputer dan monitor agar dapat mengakses OSD.

CATATAN: Monitor ini sesuai dengan ENERGY STAR®.

* Pemakaian daya nol dalam mode OFF (Mati) hanya dapat tercapai dengan memutuskan
sambungan kabel utama dari monitor.

** Konsumsi daya maksimum dengan maks pencahayaan, dan USB aktif.

14 | Tentang Monitor Anda

Spesifikasi Sentuh

Item Daftar Isi:

Jenis Sistem Kapasitas Terproyeksi
Diagonal panel 21,5 inci
Ketebalan panel 2,4 +
Area aktif 482,2 x 272,9 area tampilan selain yang

Ketebalan sejumlah sensor 1,1 mm
Ketebalan kaca tutup 1,1 +/- 0,2 mm
Metode masukan Jari kosong, sarung tangan tipis, jarum

Titik sentuh 10 titik sentuh
Waktu Respons 25 md
Resolusi posisi keluaran 25 PPI (minimum)
Metode sentuh Sarung tangan penutup jari dan sarung tangan

Mendukung OS Windows

0,2 mm

diperbesar

berpenghantar panas

tipis

®

8.1 Bersertifikat dan Windows® 10

Bersertifikat (Monitor Rev-A06 dan berikutnya)

Tentang Monitor Anda | 15

Penentuan Pin

Soket VGA

Jumlah

Pin

1 Video-Merah

2 Video-Hijau

3Video-Biru

4GND

5 Uji mandiri

6GND-R

7GND-G

8GND-B

9Komputer 5 V/3,3 V

10 GND-sinkronisasi

11 GND

12 Data DDC

13 H-sinkronisasi

14 V-sinkronisasi

15 Jam DDC

15-pin di Sisi Kabel Sinyal

yang Tersambung

16 | Tentang Monitor Anda

Soket DVI

Jumlah

Pin

1TMDS RX2-

2TMDS RX2+

3TMDS Arde

4Mengambang

5Mengambang

6Jam DDC

7Data DDC

8Mengambang

9TMDS RX1-

10 TMDS RX1+

11 TMDS Arde

12 Mengambang

13 Mengambang

14 Daya +5 V/+3,3 V

15 Uji mandiri

16 Deteksi Steker Panas

17 TMDS RX0-

18 TMDS RX0+

19 TMDS Arde

20 Mengambang

21 Mengambang

22 TMDS Arde

23 Jam TMDS+

24 Jam TMDS -

24-pin di Sisi Kabel Sinyal

yang Tersambung

Tentang Monitor Anda | 17

Soket HDMI

Jumlah

Pin

1TMDS DATA 2+

2 PELINDUNG TMDS DATA 2

3TMDS DATA 2-

4TMDS DATA 1+

5 PELINDUNG TMDS DATA 1

6TMDS DATA 1-

7TMDS DATA 0+

8 PELINDUNG TMDS DATA 0

9TMDS DATA 0-

10 JAM TMDS+

11 PELINDUNG JAM TMDS

12 JAM TMDS-

13 CEC

14 Dicadangkan (N.C. pada

15 JAM DDC (SCL)

16 DATA DDC (SDA)

17 Arde DDC/CEC

18 DAYA +5 V

19 DETEKSI STEKER PANAS

19-pin di Sisi Kabel Sinyal

yang Tersambung

perangkat)

Kemampuan Plug and Play

Anda dapat memasang monitor di semua sistem Plug and Play yang kompatibel. Monitor
secara otomatis menyediakan EDID (Extended Display Identification Data) pada sistem
komputer menggunakan protokol DDC (Display Data Channel), sehingga sistem dapat
berkonfigurasi sendiri dan mengoptimalkan pengaturan monitor. Sebagian besar
pemasangan monitor berjalan secara otomatis. Anda dapat memilih pengaturan yang
berbeda jika ingin. Untuk informasi tentang cara mengubah pengaturan monitor, lihat

Mengoperasikan Monitor

18 | Tentang Monitor Anda

.

Antarmuka USB (Universal Serial Bus)

Bagian ini memberikan informasi tentang port USB yang tersedia pada monitor.

CATATAN: Monitor ini mendukung antarmuka USB 2.0 Kecepatan Tinggi
Bersertifikasi.

Kecepatan

transfer

Kecepatan tinggi 480 Mbps 2,5 W (Maks., setiap port)

Kecepatan penuh 12 Mbps 2,5 W (Maks., setiap port)

Kecepatan rendah 1,5 Mbps 2,5 W (Maks., setiap port)

Kecepatan Data Pemakaian Daya

Soket Upstream USB

Jumlah Pin 4-pin di Sisi Soket

1DMU

2VCC

3DPU

4GND

Port USB

• 1 upstream - bagian belakang
CATATAN: Fungsi USB 2.0 memerlukan komputer yang mendukung USB 2.0.
CATATAN: Antarmuka USB monitor hanya berfungsi bila monitor Hidup atau berada

dalam mode hemat daya.

Kebijakan Kualitas dan Piksel Monitor LCD

Selama proses pembuatan Monitor LCD, satu atau beberapa piksel menjadi tetap dalam
kondisi yang tidak berubah adalah hal yang biasa terjadi serta sulit diketahui dan tidak
mempengaruhi kualitas atau kegunaan tampilan. Untuk informasi lebih lanjut tentang
Kebijakan Kualitas dan Piksel Monitor Dell, kunjungi situs Dell Support di:
support.dell.com.

Tentang Monitor Anda | 19

Panduan Pemeliharaan

Membersihkan Monitor

PERHATIAN: Baca dan ikuti
monitor.

PERINGATAN: Sebelum membersihkan monitor, lepaskan kabel daya monitor
dari stopkontak.

Untuk penerapan terbaik, ikuti petunjuk dalam daftar di bawah ini saat membuka
kemasan, membersihkan, atau menangani monitor:

• Untuk membersihkan layar sentuh, basahi sedikit kain bersih yang lembut
dengan air. Jika mungkin, gunakan tisu pembersih layar khusus atau larutan
yang sesuai untuk lapisan antistatis. Jangan gunakan benzena, thinner, amonia,
pembersih abrasif, atau udara yang terkompresi.

• Gunakan kain hangat yang sedikit lembab untuk membersihkan monitor.
Jangan gunakan deterjen jenis apapun karena beberapa deterjen meninggalkan
bercak putih pada monitor.

• Jika melihat serbuk putih saat mengeluarkan monitor dari kemasan, bersihkan
dengan kain.

• Tangani monitor Anda dengan hati-hati karena monitor yang berwarna lebih
gelap dapat tergores dan goresan putih akan lebih terlihat dibandingkan dengan
monitor yang berwarna lebih terang.

• Untuk mempertahankan kualitas gambar terbaik pada monitor, gunakan
pengaman layar yang berubah secara dinamis dan matikan monitor jika tidak
digunakan.

Petunjuk Keselamatan

sebelum membersihkan

20 | Tentang Monitor Anda

Mengatur monitor

2

Memasang Penyangga

CATATAN: Penyangga sudah terpasang saat monitor dikirim dari pabrik.

a. Letakkan monitor di atas kain lembut atau bantal.
b. Tarik lengan penyangga monitor ke atas untuk melepaskannya dari monitor.
c. Letakkan monitor tegak lurus.

Menyambungkan Monitor

PERINGATAN: Sebelum memulai prosedur apapun di bagian ini, ikuti

Keselamatan

CATATAN: Kabel VGA/DVI dapat dibeli tersendiri.
CATATAN: Jangan sambungkan semua kabel ke komputer secara bersamaan.

Untuk menyambungkan monitor ke komputer:

1. Matikan komputer, kemudian lepaskan kabel daya.
Sambungkan kabel HDMI/DVI/VGA dari monitor ke komputer.

.

Mengatur monitor | 21

Petunjuk

Menghubungkan Kabel HDMI

Menyambungkan kabel DVI putih

Menyambungkan kabel VGA biru

Gunakan obeng untuk mengencangkan kabel VGA.

PERHATIAN: Grafik hanya digunakan sebagai ilustrasi. Tampilan komputer dapat
beragam.

22 | Mengatur monitor

Menyambungkan kabel USB

Setelah Anda menyambungkan kabel DVI/VGA/HDMI, ikuti prosedur di bawah ini untuk
menyambungkan kabel USB ke komputer dan menyelesaikan konfigurasi monitor:

1. Sambungkan port USB upstream (kabel tersedia) ke port USB yang sesuai di
komputer. (Untuk informasi lebih lanjut, lihat

2. Pasang kabel daya komputer dan monitor ke stopkontak terdekat.

3. Hidupkan monitor dan komputer.

Bila penyambungan kabel USB sudah selesai, jika fungsi sentuh tidak berfungsi, lihat

Masalah Sentuh

4. Gunakan slot kabel pada penyangga monitor untuk mengatur kabel.

.

Tampilan Bawah

.)

Mengatur Kabel

Setelah memasang semua kabel yang diperlukan ke monitor dan komputer, (Lihat

Menyambungkan Monitor

di bawah ini.

untuk pemasangan kabel,) atur semua kabel seperti ditunjukkan

Mengatur monitor | 23

Melepaskan Penyangga Monitor

CATATAN: Agar layar LCD tidak tergores sewaktu penyangga dilepaskan, pastikan

monitor diletakkan di permukaan yang lembut dan bersih.
CATATAN: Hal ini dapat diterapkan untuk monitor dengan penyangga. Bila sudah

membeli penyangga lain, silahkan merujuk ke masing-masing panduan persiapan

penyangga untuk mendapatkan petunjuk persiapannya.
Untuk melepaskan penyangga:

1. Letakkan monitor di atas kain lembut atau bantal.

2. Kendurkan dua sekrup yang mengencangkan penyangga dengan monitor.

3. Angkat penyangga untuk melepaskan dari monitor.

Pemasangan di Dinding (Opsional)

Lihat petunjuk yang diberikan bersama alat pemasangan dinding VESA yang kompatibel.

1. Letakkan panel monitor di atas kain lembut atau bantal pada meja rata yang stabil.

2. Lepaskan penyangga.

(Dimensi sekrup: M4 x 10 mm).

3. Pasang braket pemasangan alat pemasangan dinding ke monitor.

24 | Mengatur monitor

4. Pasang monitor di dinding sesuai petunjuk yang diberikan bersama alat

pemasangan dinding.

CATATAN: Hanya untuk digunakan dengan Braket Pemasangan di Dinding yang
Terdaftar pada UL dengan kapasitas berat/beban minimum sebesar 5,88kg.

Mengatur monitor | 25

26 | Mengatur monitor

Mengoperasikan Monitor

3

Menghidupkan Monitor

Tekan tombol untuk menghidupkan monitor.

Menggunakan Panel Kontrol Samping

Gunakan tombol kontrol di samping monitor untuk menyesuaikan karakteristik gambar
yang ditampilkan. Saat menggunakan tombol ini untuk menyesuaikan panel kontrol, OSD
akan menunjukkan nilai numerik karakteristik ketika berubah.

Tabel berikut menjelaskan tentang tombol panel samping:

Tombol Panel Samping Keterangan

1

Tombol pintas/

Preset Modes

(Mode Preset)

2

Tombol pintas/
Brightness/Contrast
(Kecerahan/Kontras)

Gunakan tombol ini untuk memilih dari daftar mode warna
setelan awal.

Gunakan tombol ini untuk langsung mengakses menu
"Brightness/Contrast" (Kecerahan/Kontras) atau meningkatkan
nilai pilihan menu yang dipilih.

Mengoperasikan Monitor | 27

3

Gunakan tombol MENU untuk membuka OSD (tampilan di
layar), lalu pilih menu OSD. Lihat

Mengakses Sistem Menu

Menu

4

Gunakan tombol ini untuk kembali ke menu utama atau keluar
dari menu utama OSD.

Exit (Keluar)

5

Power (Daya)

(dengan indikator

lampu daya)

Gunakan tombol Power (Daya) untuk menghidupkan dan
mematikan monitor.

Lampu putih mengindikasikan monitor hidup dan berfungsi
sepenuhnya. Lampu kuning kecokelatan mengindikasikan mode
hemat daya.

Tombol Panel Samping

Gunakan tombol di bagian samping monitor untuk menyetel pengaturan gambar.

.

Tombol Panel Samping Keterangan

1

Gunakan tombol Naik untuk menyetel (memperbesar setelan) item
dalam menu OSD.

Naik

2

Gunakan tombol Tur un untuk menyetel (memperkecil setelan)
item dalam menu OSD.

Tur un

3

Gunakan tombol OK untuk mengonfirmasi pilihan Anda.

OK

4

Gunakan tombol Kembali untuk kembali ke menu sebelumnya.

Kembali

28 | Mengoperasikan Monitor

Menggunakan Menu OSD (Tampilan di Layar)

Mengakses Sistem Menu

CATATAN: Jika Anda mengubah pengaturan, kemudian melanjutkan ke menu lain

atau keluar dari menu OSD, monitor akan menyimpan perubahan tersebut secara
otomatis. Perubahan juga akan disimpan jika Anda mengubah pengaturan,
kemudian tunggu hingga menu OSD hilang.

1. Tekan tombol untuk menjalankan menu OSD dan menampilkan menu utama.

Menu utama untuk input analog (VGA)

atau

Menu Utama untuk Input digital (DVI)

atau

Mengoperasikan Monitor | 29

Menu Utama untuk Input digital (HDMI)

CATATAN: Auto Adjust (Penyesuaian Otomatis) hanya tersedia bila Anda

menggunakan konektor analog (VGA).

2. Tekan tombol dan untuk beralih di antara pilihan pengaturan. Saat
berpindah dari satu ikon ke ikon lainnya, nama pilihan akan disorot. Lihat tabel

berikut untuk daftar lengkap semua pilihan yang tersedia pada monitor.

3. Tekan tombol sekali untuk mengaktifkan pilihan yang disorot.

4. Tekan tombol dan untuk memilih parameter yang diinginkan.

5. Tekan tombol untuk memasukkan bilah geser, lalu gunakan tombol dan

, sesuai indikator pada menu untuk membuat perubahan.

6. Gunakan pilihan untuk kembali ke menu utama

30 | Mengoperasikan Monitor

Ikon Menu dan

Submenu

Brightness/

Contrast

(Kecerahan/

Kontras)

Keterangan

Gunakan menu ini untuk mengaktifkan penyesuaian Brightness/
Contrast (Kecerahan/Kontras).

Brightness

(Kecerahan)

Contrast
(Kontras)

Brightness (Kecerahan) mengatur pencahayaan lampu latar.

Tekan tombol untuk meningkatkan kecerahan dan tekan tombol

untuk menurunkannya (min 0 / maks 100).

CATATAN: Penyetelan manual Brightness (Kecerahan) tidak aktif bila

Energy Smart (Energi Pintar) atau Dynamic Contrast (Kontras
Dinamis) dinyalakan.

Sesuaikan Brightness (Kecerahan) terlebih dulu, kemudian sesuaikan
Contrast (Kontras) hanya jika diperlukan.

Tekan tombol untuk meningkatkan kontras dan tekan tombol

untuk menurunkannya (min 0 / maks 100).

Contrast (Kontras) berfungsi menyesuaikan tingkat perbedaan antara
gelap dan terang pada layar monitor.

Mengoperasikan Monitor | 31

Auto Adjust

(Penyesuaian

Otomatis)

Input Source

(Sumber Input)

Meskipun komputer mengenali monitor saat dihidupkan, namun
fungsi Auto Adjustment (Penyesuaian Otomatis) akan
mengoptimalkan pengaturan tampilan untuk penggunaan dengan
konfigurasi tertentu.

Auto Adjustment (Penyesuaian Otomatis) memungkinkan monitor
melakukan pengaturan otomatis pada sinyal video yang masuk.
Setelah menggunakan Auto Adjustment (Penyesuaian Otomatis),
Anda dapat menyesuaikan monitor lebih lanjut menggunakan kontrol
Pixel Clock (Coarse) (Clock Piksel (Kasar)) dan Phase (Fase) (Fine
(Halus)) dalam Display Settings (Pengaturan Gambar).

CATATAN: Biasanya, Auto Adjust (Penyesuaian Otomatis)

menghasilkan gambar terbaik untuk konfigurasi Anda.

CATATAN: Pilihan Auto Adjust (Penyesuaian Otomatis) hanya

tersedia bila Anda menggunakan konektor analog (VGA).

Gunakan menu Input Source (Sumber Input) untuk memilih di antara
berbagai sinyal video yang mungkin tersambung ke monitor.

Auto Select

(Pilih Otomatis)

VGA

DVI-D

HDMI

Tekan untuk memilih Auto Select (Pilih Otomatis), maka monitor
akan memeriksa sumber input yang dapat digunakan.

Pilih Input VGA bila Anda menggunakan konektor analog (VGA). Tekan

untuk memilih sumber input VGA.

Pilih Input DVI-D bila Anda menggunakan konektor Digital (DVI).
Tekan untuk memilih sumber input DVI.

Pilih Input HDMI bila Anda menggunakan konektor HDMI. Tekan
untuk memilih sumber input HDMI.

32 | Mengoperasikan Monitor

Color Settings

(Pengaturan

Warna)

Gunakan Color Settings (Pengaturan Warna) untuk menyesuaikan
mode pengaturan warna.

Input Color

Format (Format

Warna Input)

Memperbolehkan Anda menyetel mode input video menjadi:
RGB: Pilih opsi ini jika monitor Anda tersambung ke komputer atau

pemutar DVD dengan menggunakan kabel VGA dan DVI.
YPbPr: Pilih opsi ini jika monitor Anda tersambung ke pemutar DVD

dengan YPbPr ke VGA, atau kabel YPbPr ke DVI; atau jika setelan
output warna DVD bukan RGB.

Mengoperasikan Monitor | 33

Preset Modes

(Mode Preset)

Bila Anda pilih Preset Modes (Mode Preset) , Anda bisa memilih dari
daftar Standard (Standar), Multimedia, Movie (Film), Game

(Permainan), Text ( Teks ), Warm (Hangat), Cool (Sejuk) atau Custom
Color (Warna Suai).

• Standard (Standar): Menggunakan pengaturan warna baku

monitor. Ini adalah mode setelan awal baku.

• Multimedia: Menggunakan pengaturan warna ideal untuk aplikasi
multimedia.

•Movie (Film): Menggunakan pengaturan warna ideal untuk film.

•Game (Permainan): Menggunakan pengaturan warna ideal untuk

aplikasi kebanyakan game.

•Text (Teks): Berikan setelan kecerahan dan ketajaman yang cocok
untuk membaca teks.

• Warm (Hangat): Meningkatkan temperatur warna. Layar akan
tampak lebih hangat dengan warna merah/kuning.

• Cool (Sejuk): Menurunkan temperatur warna. Layar akan tampak
lebih sejuk dengan warna biru.

• Custom Color (Warna Suai): Dapat digunakan untuk
menyesuaikan pengaturan warna secara manual. Tekan tombol

tersebut dan untuk menyesuaikan tiga nilai warna
(R, G, B) dan membuat mode warna setelan awal sendiri.

Hue

(Nada Warna)

Fitur ini dapat mengubah warna gambar video ke hijau atau ungu.
Fitur ini digunakan untuk mengatur warna nada secara fisik yang

diinginkan. Gunakan atau untuk menyesuaikan nada warna

dari '0' hingga '100'.

Tekan untuk menambah nuansa hijau pada gambar video.

Tekan untuk menambah nuansa ungu pada gambar video.

CATATAN: Penyetelan Hue (Nada Warna) ada hanya bila Anda

memilih mode pra setel Movie (Film) atau Game (Permainan).

34 | Mengoperasikan Monitor

Saturation

(Saturasi)

Demo Mode

(Mode Demo)

Image Enhance

(Perbesar

Gambar)

Reset Color

Settings
(Atur Ulang
Pengaturan

Warna)

Fitur ini dapat menyesuaikan saturasi warna gambar video. Gunakan

atau untuk menyesuaikan saturasi dari '0' hingga '100'.

Tekan untuk meningkatkan tampilan monokrom pada gambar

video.

Tekan untuk meningkatkan tampilan warna pada gambar video.

CATATAN: Penyetelan Saturation (Saturasi) ada hanya bila Anda

memilih mode pra setel Movie (Film) atau Game (Permainan).

Bagi layar menjadi dua untuk melihat gambar Film normal dan
diperbesar dengan mode sudah disetel sebelumnya yang
berdampingan.

Anda dapat juga menekan dan bersamaan untuk
mengaktifkan/nonaktifkan mode ini.

CATATAN: Demo Mode (Mode Demo) dapat digunakan hanya bila

Anda memilih mode Movie (Film) sudah disetel sebelumnya.

Naikkan ukuran gambar menjadi bermutu lebih tinggi dengan
menghilangkan pudarnya gambar dan kekasaran yang ada di bagian
pinggirnya.

CATATAN: Image Enhance (Perbesar Gambar) hanya dapat

digunakan bila Anda memilih mode Standard (Standar), Multimedia,
Movie (Film) atau Game (Permainan) yang sudah disetel sebelumnya.

Atur ulang pengaturan warna monitor ke pengaturan pabrik.

Mengoperasikan Monitor | 35

Display

Settings

(Pengaturan

Tam pil an)

Gunakan Display Settings (Pengaturan Tampilan) untuk
menyesuaikan gambar.

Aspect Ratio

(Rasio Aspek)

Horizontal

Position (Posisi

Horizontal)

Vertical

Position (Posisi

Vertikal)

Sharpness

(Ketajaman)

Setel rasio gambar menjadi Lebar 16:9, 4:3 atau 5:4.

Gunakan atau untuk mengatur gambar ke kiri atau kanan.
Minimum adalah '0' (-). Maksimum adalah '100' (+).

Gunakan atau untuk mengatur gambar ke atas atau bawah.
Minimum adalah '0' (-). Maksimum adalah '100' (+).

CATATAN: Penyesuaian Horizontal Position (Posisi Horizontal) dan

Vertical Position (Posisi Vertikal) hanya tersedia untuk input "VGA".

Fitur ini dapat membuat gambar tampak lebih tajam atau halus.

Gunakan atau untuk menyesuaikan ketajaman dari '0'

hingga '100'.

36 | Mengoperasikan Monitor

Pixel Clock

(Clock Piksel)

Phase (Fase)

Dynamic
Contrast

(Kontras

Dinamis)

Reset Display

Settings
(Atur Ulang
Pengaturan

Tam pil an)

Other Settings

(Pengaturan

Lainnya)

Penyesuaian Phase (Fase) dan Pixel Clock (Clock Piksel) untuk
mengatur monitor sesuai keinginan Anda.

atau untuk menyesuaikan kualitas gambar terbaik.

Jika hasil yang memuaskan belum diperoleh menggunakan
penyesuaian Phase (Fase), gunakan pengaturan Pixel Clock (coarse)
(Clock Piksel (kasar)), kemudian gunakan lagi Phase (fine) (Fase
(halus)).

CATATAN: Penyesuaian Pixel Clock (Clock Piksel) dan Phase (Fase)

hanya tersedia untuk input "VGA".

Memungkinkan Anda menaikkan tingkat kontras untuk memberikan
mutu gambar lebih tajam dan lebih terinci.

Tekan tombol untuk menetapkan Dynamic Contrast (Kontras

Dinamis) ke "On (Aktif)" atau "Off (Nonaktif)".

CATATAN: Dynamic Contrast (Kontras Dinamis) dapat memberikan

kontras yang tinggi bila Anda pilih mode pra setel Game (Permainan)
atau Movie (Film).

Gunakan pilihan ini untuk kembali ke pengaturan tampilan default.

Gunakan pilihan ini untuk menyesuaikan pengaturan OSD, seperti
bahasa OSD, durasi ditampilkannya menu di layar, dan sebagainya.

Language

(Bahasa)

Pilihan Language (Bahasa) untuk tampilan OSD dapat ditetapkan ke
salah satu dari enam bahasa (Inggris, Spanyol, Perancis, Jerman, Cina
tradisional, atau Jepang).

Mengoperasikan Monitor | 37

Menu
Transparency
(Transparansi

Menu)

Menu Timer

(Timer Menu)

Menu Lock

(Kunci Menu)

Energy Smart

(Energi Pintar)

DDC/CI

Gunakan pilihan ini untuk mengubah transparansi menu dengan

menekan tombol pertama atau kedua (Minimum: 0 ~

Maksimum: 100).

Waktu Tunggu OSD: Mengatur durasi aktif OSD setelah Anda terakhir
kali menekan tombol.

Gunakan atau untuk menyesuaikan panel geser dengan
penambahan waktu 1 detik, mulai dari 5 hingga 60 detik.

Mengontrol akses pengguna ke penyesuaian. Bila Kunci dipilih,
penyesuaian pengguna tidak dibolehkan. Semua tombol terkunci.

CATATAN:

Fungsi Kunci – Baik kunci lunak (melalui menu OSD) atau kunci keras
(tahan agak lama tombol di atas tombol daya selama 10 detik)

Fungsi buka kunci– Hanya membuka kunci keras (tahan agak lama
tombol di atas tombol daya selama 10 detik)

Untuk membuat aktif atau non-aktif keadaan buram dinamis.
Fitur keadaan buram dinamis dengan otomatis mengurangi tingkat

kecerahan layar bila gambar yang muncul terdapat perimbangan area
cerah yang tinggi.

DDC/CI (Display Data Channel/Command Interface) memungkinkan
parameter monitor (kecerahan, keseimbangan warna, dsb)
disesuaikan melalui perangkat lunak di komputer.

Anda dapat menonaktifkan fitur ini dengan memilih Disable
(Nonaktifkan).

Aktifkan fitur ini untuk memperoleh pengalaman pengguna yang
maksimal dan performa monitor yang optimal.

38 | Mengoperasikan Monitor

Pengkondisian

LCD

Membantu mengurangi retensi gambar yang sesekali terjadi.
Tergantung pada tingkat retensi gambar, program ini mungkin
memerlukan waktu untuk dijalankan. Anda dapat mengaktifkan fitur
ini dengan memilih Enable (Aktifkan).

Factory Reset

Atur ulang semua pengaturan OSD ke nilai setelan awal pabrik.

(Pengaturan

Ulang Pabrik)

Personalize

(Personalisasi-

kan)

Pengguna bisa memilih fitur dari Preset Modes (Mode Preset) ,
Brightness/Contrast (Kecerahan/Kontras), Auto Adjust (Penyetelan
Otomatis), Input Source (Sumber Input), atau Aspect Ratio (Rasio
Aspek) dan setel sebagai tombol pintas.

CATATAN: Monitor ini punya fitur internal yang otomatis mengkalibrasi kecerahan

untuk mengimbangi menjadi tuanya usia LED.

Mengoperasikan Monitor | 39

Pesan Peringatan OSD

Bila fitur Energy Smart (Energi Pintar) atau Dynamic Contrast (Kontras Dinamis)
diaktifkan (pada mode pra setel ini, maka: Game (Permainan) atau Movie (Film)),
penyetelan kecerahan manual dinon-aktifkan.

Bila monitor tidak mendukung mode resolusi khusus, Anda akan melihat pesan berikut
ini:

Ini berarti monitor tidak dapat disinkronisasikan dengan sinyal yang diterima dari
komputer. Lihat
yang dapat dicapai oleh monitor ini. Mode yang disarankan adalah 1920 x 1080.

Anda akan melihat pesan berikut sebelum fungsi DDC/CI dinonaktifkan:

Spesifikasi Monitor

untuk jangkauan frekuensi Horizontal dan Vertikal

40 | Mengoperasikan Monitor

Bila monitor beralih ke mode Power Save (Hemat Daya), pesan berikut akan ditampilkan:

Aktifkan komputer, kemudian hidupkan monitor agar dapat mengakses

Menu OSD (Tampilan di Layar)

Jika Anda menekan tombol apapun selain tombol daya, salah satu pesan berikut akan
ditampilkan, tergantung pada input yang dipilih:

Input VGA/DVI-D/HDMI

Jika input VGA atau DVI-D atau HDMI dipilih dan kabel yang sesuai tidak tersambung,
kotak dialog mengambang seperti yang ditunjukkan di bawah ini akan muncul.

.

Menggunakan

atau

Mengoperasikan Monitor | 41

atau

Dianjurkan Anda menggunakan adaptor daya yang diberikan. Jika tidak, Anda akan
melihat pesan seperti ditunjukkan di bawah.

Untuk informasi lebih lanjut, lihat

Mengatasi Masalah

.

Mengatur Resolusi Maksimum

Mengatur resolusi Maksimum pada monitor:
Pada Windows® 7, Windows® 8, dan Windows® 8.1:

1. Hanya untuk Windows
desktop klasik.

2. Klik-kanan pada dekstop dan klik Resolusi layar.

3. Klik Daftar Turun ke Bawah pada Resolusi Layar dan pilih 1920 x 1080.

4. Klik OK.

Pada Windows

1. Klik kanan di desktop lalu klik Pengaturan tampilan.

2. Klik Pengaturan tampilan lanjutan.

3. Klik daftar menurun pada Resolusi lalu pilih 1920 x 1080.

4. Klik Te ra pk an .

Jika Anda tidak melihat 1920 x 1080 sebagai opsi, Anda mungkin perlu memperbarui
driver grafis Anda. Tergantung pada komputer Anda, selesaikan salah satu prosedur
berikut:

®

10:

42 | Mengoperasikan Monitor

®

8 dan Windows® 8.1, pilih ubin Desktop untuk beralih ke

Jika memiliki desktop Dell atau komputer portabel:

• Buka support.dell.com, masukkan tag layanan, lalu download driver terbaru untuk
kartu grafis Anda.

Jika menggunakan komputer selain Dell (portabel atau desktop):

• Buka situs dukungan untuk komputer Anda, lalu download driver grafis terbaru.

• Buka situs Web kartu grafis, lalu download driver grafis terbaru.

Menggunakan Skenario Penggunaan Miring dan Sentuh

Dengan standar internal, Anda dapat memiringkan monitor untuk dapat melihat dengan
sudut pandang yang lebih enak.

CATATAN: Penyangga sudah terpasang saat monitor dikirim dari pabrik.

Mengoperasikan Monitor | 43

44 | Mengoperasikan Monitor

4

Mengatasi Masalah

PERINGATAN: Sebelum memulai prosedur apapun di bagian ini, ikuti

Keselamatan

.

Petunjuk

Tes M andi ri

Monitor menyediakan fitur tes mandiri untuk memastikan monitor berfungsi dengan
benar. Jika monitor dan komputer tersambung dengan benar, namun layar monitor tetap
gelap, jalankan tes mandiri monitor dengan melakukan langkah-langkah berikut:

1. Matikan komputer dan monitor.

2. Lepaskan kabel video dari bagian belakang komputer. Untuk memastikan

pengoperasian Tes Mandiri dengan benar, lepaskan semua kabel Digital (soket
putih) dan Analog (soket biru) dari bagian belakang komputer.

3. Hidupkan monitor.

Kotak dialog mengambang akan ditampilkan di layar (pada latar belakang hitam), jika
monitor tidak dapat mendeteksi sinyal video dan berfungsi dengan benar. Selama mode
tes mandiri, LED daya tetap menyala putih. Tergantung pada input yang dipilih, salah satu
dialog yang ditampilkan di bawah ini akan terus bergulir di layar.

atau

Mengatasi Masalah | 45

atau

4. Kotak ini juga akan ditampilkan selama operasi sistem normal, jika kabel video
terlepas atau rusak.

5. Matikan monitor, lalu sambungkan kembali kabel video; setelah itu, hidupkan
komputer dan monitor.

Jika layar monitor tetap kosong setelah melakukan prosedur sebelumnya, periksa
pengendali video dan komputer karena monitor berfungsi dengan benar.

Diagnosa Internal

Monitor telah dilengkapi alat diagnosa yang akan membantu menentukan apakah
kelainan layar yang Anda alami merupakan masalah biasa pada monitor, atau pada
komputer dan kartu video.

CATATAN: Anda dapat menjalankan alat diagnostik hanya bila kabel video
dilepaskan dan monitor dalam mode tes-mandiri.

Untuk menjalankan alat diagnostik:

1. Pastikan layar bersih (tidak ada debu di permukaan layar).

2. Lepaskan sambungan kabel video dari bagian belakang komputer atau monitor.

Monitor akan menjalankan mode tes mandiri.

46 | Mengatasi Masalah

3. Tekan terus Tomb o l 1 dan Tombol 4 di panel samping secara berurutan selama 2

detik. Layar abu-abu akan ditampilkan.

4. Periksa gangguan fungsi pada layar dengan hati-hati.

5. Tekan kembali Tomb o l 4 di panel samping. Warna layar akan berubah menjadi

merah.

6. Periksa gangguan fungsi pada tampilan.

7. Ulangi langkah 5 dan 6 untuk memeriksa tampilan pada layar berwarna hijau, biru,

hitam, dan putih serta teks.

Tes selesai bila layar teks muncul. Untuk keluar, tekan kembali Tombo l 4 .
Jika tidak mendeteksi adanya gangguan fungsi pada layar menggunakan alat diagnostik,

maka monitor berfungsi dengan benar. Periksa kartu video dan kompuer.

Demo Tersedia

Untuk masuk Mode OSD InStore
Lepaskan semua kabel. Monitor harus dalam mode "Aktif". Tekan lalu tahan Tombol 2 dan

Tom b ol 4 selama 5 detik.
Untuk keluar dari Mode OSD InStore
Tekan lalu tahan Tomb o l 2 dan Tombol 4 selama 5 detik. Jika daya terputus selama

demo, teruskan demo setelah daya dipulihkan.

Masalah Umum

Tabel berikut berisi informasi umum tentang masalah monitor umum yang mungkin
dihadapi serta kemungkinan solusi.

Gejala Umum Apa yang Anda

Alami

Tidak ada
Video/LED
Daya mati

Tidak ada
Video/LED
Daya hidup

Tidak ada gambar • Pastikan kabel video yang menghubungkan monitor dan

Tidak ada gambar
atau gambar
tidak cerah

Kemungkinan Solusi

komputer tersambung dengan benar dan aman.

• Pastikan stopkontak berfungsi dengan benar menggunakan
peralatan listrik lainnya.

• Pastikan tombol daya ditekan sepenuhnya.

• Pastikan sumber input yang benar dipilih melalui menu

Input Source (Sumber Input)

• Tingkatkan kontrol kecerahan dan kontras melalui OSD.

• Lakukan pemeriksaan fitur tes mandiri monitor.

• Pastikan pin tidak tertekuk atau rusak pada konektor kabel

video.

• Jalankan alat diagnostik.

• Pastikan sumber input yang benar dipilih melalui menu

Input Source (Sumber Input)

.

.

Mengatasi Masalah | 47

Fokus Buruk Gambar tidak

Video Goyang/
Kabur

Piksel Hilang Layar LCD

Piksel Tidak
Bergerak

Masalah
Kecerahan

Distorsi
Geometris

jelas, kabur, atau
berbayang

Gambar
bergelombang
atau ada gerakan
halus

berbintik

Layar LCD
berbintik terang

Gambar terlalu
redup atau terlalu
cerah

Layar tidak
berada di posisi
tengah dengan
benar

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol Phase (Fase) dan Pixel Clock (Clock Piksel)

melalui OSD.

• Lepaskan kabel ekstensi video.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Ubah resolusi video ke rasio aspek yang benar (16:9).

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol Phase (Fase) dan Pixel Clock (Clock Piksel)

melalui OSD.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Periksa faktor lingkungan.

• Pindahkan monitor, lalu tes di ruangan lain.

• Siklus daya hidup-mati.

• Piksel yang mati secara permanen merupakan kerusakan

alami yang dapat terjadi pada teknologi LCD.

• Untuk informasi lebih lanjut tentang Kebijakan Kualitas dan
Piksel Monitor Dell, kunjungi situs Dell Support di:

support.dell.com.

• Siklus daya hidup-mati.

• Piksel yang mati secara permanen merupakan kerusakan

alami yang dapat terjadi pada teknologi LCD.

• Untuk informasi lebih lanjut tentang Kebijakan Kualitas dan
Piksel Monitor Dell, kunjungi situs Dell Support di:

support.dell.com.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol kecerahan dan kontras melalui OSD.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan

• Menyesuaikan kontrol horisontal & vertikal melalui OSD.

Auto Adjust (Pengaturan Otomatis) melalui OSD.

CATATAN: Bila menggunakan input DVI-D/HDMI, pengaturan

posisi tidak tersedia.

48 | Mengatasi Masalah

Garis
Horizontal/
Vertikal

Masalah
Sinkronisasi

Masalah yang
Terkait d e n g a n
Keselamatan

Masalah yang
Terjadi Sesekali

Warna Hilang Gambar tidak

Layar memiliki
satu atau
beberapa garis

Layar teracak
atau muncul
seperti sobekan

Tanda-tanda
yang tampak
seperti asap atau
kilatan api

Monitor tidak
dapat digunakan
karena selalu
hidup dan mati

berwarna

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol Phase (Fase) dan Pixel Clock (Clock Piksel)

melalui OSD.

• Lakukan pemeriksaan fitur tes mandiri monitor, lalu
tentukan jika garis ini juga berada dalam mode tes mandiri.

• Pastikan pin tidak tertekuk atau rusak pada konektor kabel
video.

• Jalankan alat diagnostik.

CATATAN: Bila menggunakan input DVI-D/HDMI, pengaturan

Clock Piksel dan Fase tidak tersedia.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan Auto Adjust (Penyesuaian Otomatis) melalui OSD.

• Atur kontrol Phase (Fase) dan Pixel Clock (Clock Piksel)

melalui OSD.

• Lakukan pemeriksaan fitur tes mandiri monitor untuk
menentukan apakah layar yang teracak juga berada dalam
mode tes mandiri.

• Pastikan pin tidak tertekuk atau rusak pada konektor kabel
video.

• Restart komputer dalam mode aman.

• Jangan lakukan langkah-langkah mengatasi masalah.

• Segera hubungi Dell.

• Pastikan kabel video yang menghubungkan monitor dan

komputer tersambung dengan benar dan aman.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Lakukan pemeriksaan fitur tes mandiri monitor untuk

menentukan apakah masalah yang terjadi sesekali tersebut
juga terjadi dalam mode tes mandiri.

• Lakukan pemeriksaan fitur tes mandiri monitor.

• Pastikan kabel video yang menghubungkan monitor dan

komputer tersambung dengan benar dan aman.

• Pastikan pin tidak tertekuk atau rusak pada konektor kabel
video.

Mengatasi Masalah | 49

Warna Salah Warna gambar

Retensi gambar
dari gambar
statis tertinggal
pada monitor
untuk jangka
waktu yang
lama

tidak bagus

Bayangan redup
dari gambar statis
muncul di layar

Masalah Sentuh

• Ubah Color Setting Mode (Mode Pengaturan Warna) pada
OSD Color Settings (Pengaturan Warna) ke Graphics
(Grafis) atau Video, tergantung pada aplikasi.

• Coba Color Preset Settings (Pengaturan Awal Warna) yang

berbeda pada OSD Color Settings (Pengaturan Warna).
Atur nilai R/G/B pada OSD Color Settings (Pengaturan
Warna) jika Color Management (Manajemen Warna)
dinonaktifkan.

• Ubah Input Color Format (Format Warna Input) ke PC RGB
atau YPbPr pada OSD Advance Setting (Pengaturan

Lanjutan).

• Jalankan alat diagnostik.

• Gunakan fitur Manajemen Daya untuk mematikan monitor

setiap saat bila tidak digunakan (untuk selengkapnya, lihat

Mode Manajemen Daya

• Atau, gunakan pengaman layar pengubah secara dinamis.

).

Gejala

Spesifik

Kesalahan
laporan sentuh

Layar sentuh
tidak
menanggapi
mode hemat

Kalibrasi Win 7
dan Win 8

Apa yang Anda

Alami

Tidak lurusn y a
fungsi sentuh
atau tidak ada
fungsi sentuh

Tidak dapat
menghidupkan
monitor dan
komputer
dengan
menyentuh
mode hemat

Kursor tidak
akurat mengikuti
jari Anda ketika
Anda sentuh layar

50 | Mengatasi Masalah

Kemungkinan Solusi

• Pastikan pada kabel daya terdapat pena arde.

• Lepaskan lalu pasang kembali kabel DC dari adaptor daya

untuk memungkinkan dilakukan kalibrasi ulang otomatis
modul sentuh.

• Pastikan menggunakan Dell dengan kabel USB,
sambungkan dengan komputer.

• Pastikan komputer mendukung kabel USB 2.0.

• Jika perangkat ini tidak terdeteksi oleh sistem, matikan/

nyalakan monitor atau lepaskan/pasang steker kabel USB.

• Akses Manajer Perangkat lalu pilih Perangkat Antarmuka HID
pada Perangkat Manusia.

• Pilih Properti perangkat yang sesuai - HID

• Pastikan perangkat dapat menghidupkan komputer.

• Menuju ke panel kontrol untuk menentukan setelan Tablet

PC.

• Pilih Kalibrasi.

• Kalibrasi ulang layar Anda untuk mendukung teks di layar

• Simpan atau hentikan mengkalibrasi data.

Masalah Khusus Produk

Gejala

Spesifik

Gambar di layar
terlalu kecil

Tidak dapat
mengatur
monitor
dengan tombol
pada panel
samping

Tidak Ad a S in ya l
Input saat
kontrol
pengguna
ditekan

Gambar tidak
memenuhi
keseluruhan
layar.

Apa yang Anda

Alami

Gambar
dipusatkan pada
layar, namun
tidak memenuhi
seluruh area
tampilan

OSD tidak
ditampilkan di
layar

Tidak ada
gambar, karena
cahaya LED
menjadi biru

Gambar tidak
memenuhi tinggi
atau lebar layar.

Kemungkinan Solusi

• Periksa pengaturan Scaling Ratio (Rasio Penskalaan) pada
Image Setting (Pengaturan Gambar) OSD.

• Atur ulang monitor ke Factory Settings (Pengaturan
Pabrik).

• Matikan monitor, lepaskan kabel daya, pasang kembali, lalu

hidupkan monitor.

• Periksa jika menu OSD terkunci. Jika ya, tekan dan tahan
tombol di atas tombol daya selama 10 detik untuk
membuka (Lihat

• Periksa sumber sinyal. Pastikan Komputer tidak dalam mode
hemat daya dengan memindahkan mouse atau menekan
tombol apapun pada keyboard.

• Pastikan kabel sinyal terpasang dengan benar. Pasang
kembali kabel sinyal jika diperlukan.

• Atur ulang komputer atau pemutar video.

• Karena format video (rasio aspek) DVD yang berbeda,

monitor dapat ditampilkan dalam layar penuh.

• Jalankan alat diagnostik.

Menu Lock (Kunci Menu)

).

CATATAN: Bila memilih mode DVI-D, fungsi Auto Adjust (Pengaturan Otomatis)
tidak tersedia.

Mengatasi Masalah | 51

52 | Mengatasi Masalah

Lampiran

5

PERINGATAN: Petunjuk Keselamatan

PERINGATAN: Penggunaan pengendalian, penyesuaian atau prosedur selain
yang disebutkan di dalam dokumen ini dapat menyebabkan kilatan cahaya,
sengatan listrik dan/atau bahaya mekanis.

Untuk informasi tentang petunjuk keselamatan, bacalah Panduan Informasi Produk.

Ketetapan FCC (Hanya untuk A.S.) dan Informasi Peraturan Lainnya

Untuk ketetapan FCC dan informasi peraturan lainnya, bacalah situs web kepatuhan
terhadap peraturan yang ada di: www.dell.com/regulatory_compliance.

Menghubungi Dell

Bagi para pelanggan di Amerika Serikat, hubungi nomor 800-WWW-DELL (800-999-

3355).

CATATAN: Jika belum memiliki koneksi Internet yang aktif, Anda bisa menemukan

informasi kontak pada faktur pembelian, surat jalan, surat tagihan, atau katalog
produk Dell.

Dell memberikan beberapa pilihan layanan dan dukungan berbasis-telepon serta
secara online. Ketersediaan bervariasi berdasarkan negara, produk, dan beberapa
layanan mungkin tidak tersedia di wilayah Anda. Menghubungi Dell untuk penjualan,
dukungan teknis atau masalah layanan pelanggan:

1. Kunjungi support.dell.com.

2. Verifikasikan negara atau wilayah Anda di menu tarik-turun Pilih Negara/Wilayah di

bagian bawah halaman ini.

3. Klik Hubungi Kami di bagian halaman sebelah kiri.

4. Pilih layanan yang tepat atau tautan dukungan berdasarkan kebutuhan Anda.

5. Pilihlah metode menghubungi Dell yang sesuai dengan Anda.

Lampiran | 53

Mengatur Monitor

Mengatur resolusi tampilan

Untuk kinerja tampilan yang maksimum menggunakan sistem operasi Microsoft®
Windows
berikut ini:

Pada Windows

1. Hanya untuk Windows® 8 dan Windows® 8.1, pilih ubin Desktop untuk beralih ke

2. Klik-kanan pada dekstop dan klik Resolusi layar.

3. Klik Daftar Turun ke Bawah pada Resolusi Layar dan pilih 1920 x 1080.

4. Klik OK.

Pada Windows

1. Klik kanan di desktop lalu klik Pengaturan tampilan.

2. Klik Pengaturan tampilan lanjutan.

3. Klik daftar menurun pada Resolusi lalu pilih 1920 x 1080.

4. Klik Te ra pk an .

Jika tidak menemukan resolusi yang disarankan sebagai pilihan, Anda mungkin harus
memperbarui driver grafis. Pilih skenario di bawah ini yang paling tepat menggambarkan
sistem komputer Anda, dan ikuti langkah yang diberikan.

Jika memiliki dekstop atau komputer portabel Dell™ dengan
akses internet.

1. Buka http://support.dell.com, masukkan service tag, dan download driver terbaru

2. Setelah menginstal driver Adaptor grafis, cobalah mengatur resolusi ke 1920 x 1080

®

, atur resolusi tampilan ke 1920 x 1080 piksel dengan melakukan langkah

®

7, Windows® 8, dan Windows® 8.1:

desktop klasik.

®

10:

dari kartu grafis Anda.

lagi.
CATATAN: Jika tidak bisa mengatur resolusi ke 1920 x 1080, hubungi Dell™ untuk

menanyakan tentang adaptor grafis yang mendukung resolusi ini.

Jika memiliki alat yang bukan desktop, komputer portable, atau
kartu grafis Dell™

Pada Windows® 7, Windows® 8, dan Windows® 8.1:

1. Hanya untuk Windows
desktop klasik.

2. Klik-kanan pada dekstop dan klik Personalisasi.

3. Klik Ubah Pengaturan Tampilan.

4. Klik Pengaturan Lanjut.

54 | Lampiran

®

8 dan Windows® 8.1, pilih ubin Desktop untuk beralih ke

5. Identifikasikan pemasok pengendali grafis dari deskripsi yang berada di atas jendela
(misalnya.NVIDIA, ATI, Intel dll.).

6. Kunjungi situs web penyedia kartu grafis untuk memperbarui driver (misalnya,

http://www.ATI.com ATAU http://www.NVIDIA.com).

7. Setelah menginstal driver adaptor grafis, cobalah mengatur resolusi ke 1920 x 1080
lagi.

Pada Windows

®

10:

1. Klik kanan di desktop lalu klik Pengaturan tampilan.

2. Klik Pengaturan tampilan lanjutan.

3. Klik daftar menurun pada Resolusi lalu pilih 1920 x 1080.

4. Identifikasikan pemasok pengendali grafis dari deskripsi yang berada di atas jendela

(misalnya.NVIDIA, ATI, Intel dll.).

5. Kunjungi situs web penyedia kartu grafis untuk memperbarui driver (misalnya,

http://www.ATI.com

ATAU http://www.NVIDIA.com).

6. Setelah menginstal driver adaptor grafis, cobalah mengatur resolusi ke 1920 x 1080
lagi.

CATATAN: Jika tidak bisa mengatur resolusi yang disarankan hubungi produsen
komputer atau pertimbangkan untuk membeli adaptor grafis yang akan
mendukung resolusi video.

Lampiran | 55
