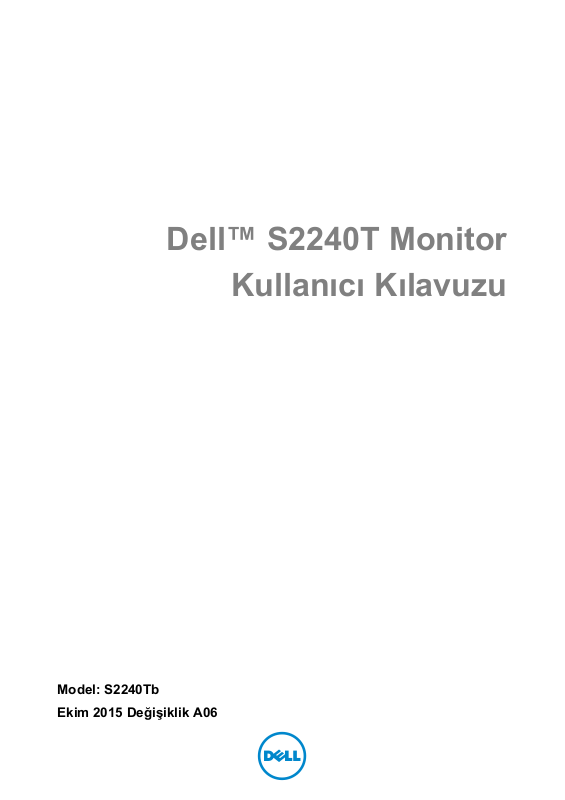

Dell™ S2240T Monitor

Kullanıcı Kılavuzu

Model: S2240Tb
Ekim 2015 Değişiklik A06

Notlar, Dikkat Notları ve Uyarılar

NOT: NOT, bilgisayarınızı daha iyi kullanmanıza yardımcı olacak önemli

bilgileri göstermektedir.

DİKKAT: DİKKAT, talimatlara uygun hareket edilmediğinde donanımda zarar

ya da veri kaybına neden olabilecek durumları göstermektedir.

UYARI: UYARI, mal zararı, kişisel yaralanma ya da ölümle sonuçlanabilecek

durumları göstermektedir.

____________________

Bu belgedeki bilgiler, önceden haber verilmeden değiştirilebilir.
© 2013-2015 Dell Inc. Tüm hakları saklıdır.

Bu malzemelerin, Dell Inc.'nin yazılı izni olmadan, herhangi bir şekilde çoğaltılması kesinlikle
yasaktır.

Bu metinde kullanılan ticari markalar: Dell ve DELL logosu Dell Inc.'nin ticari markalarıdır;
Microsoft ve Windows Microsoft Corporation'ın ABD ve/veya diğer ülkelerdeki ticari markaları ya
da tescilli ticari markalarıdır. Intel, Intel Corporation'ın ABD ve diğer ülkelerdeki tescilli ticari
markasıdır; ve ATI, Advanced Micro Devices, Inc.'nin ticari markasıdır. ENERGY STAR, ABD
Çevre Koruma Ajansının tescilli ticari markasıdır. Bir ENERGY STAR ortağı olan Dell Inc., bu
ürünün, enerji verimliliği açısından ENERGY STAR kurallarını karşıladığın

Bu belgede diğer ticari markalar ve ticari adlar, marka ve adların sahibi olduğu varlıkları ya da
bunların ürünlerini ifade etmek için kullanılmış olabilir. Dell Inc., kendine ait olanlar dışında ticari
markalar ve ticari adlardaki her türlü mülkiyet çıkarını reddetmektedir.

2015 - 10 Değişiklik A06

ı belirlemiştir.

İçindekiler

1 Monitörünüz Hakkında . . . . . . . . . . . . . . . . . . 5

Paketin İçindekiler . . . . . . . . . . . . . . . . . . . . . . . 5

Ürün Özellikleri. . . . . . . . . . . . . . . . . . . . . . . . . 6

Parçaları ve Kumandaları Tanıma . . . . . . . . . . . . . 7

Monitörün Teknik Özellikleri . . . . . . . . . . . . . . . . 10

Tak -Ç alıştır Uyumluluğu . . . . . . . . . . . . . . . . . . 17

Evrensel Seri Yol (USB) Arayüzü. . . . . . . . . . . . . 18

LCD Monitör Kalite ve Piksel Politikası . . . . . . . . . 18

Bakım Kuralları. . . . . . . . . . . . . . . . . . . . . . . . 19

2 Monitörü Kurma . . . . . . . . . . . . . . . . . . . . . . 21

Standın Takılması . . . . . . . . . . . . . . . . . . . . . . 21

Monitörün Bağlantılarının Yapılması . . . . . . . . . . . 21

Kabloların Düzenlenmesi . . . . . . . . . . . . . . . . . 23

Monitör Standının Çıkartılması . . . . . . . . . . . . . . 24

Duvara Montaj (İsteğe Bağlı) . . . . . . . . . . . . . . . 24

3 Monitörün Kullanılması . . . . . . . . . . . . . . . . 27

Monitörü Açma. . . . . . . . . . . . . . . . . . . . . . . . 27

Yan Panel Kontrollerinin Kullanılması . . . . . . . . . . 27

Ekranda Gösterimli (OSD) Menülerin Kullanılması . . 29

En Yüksek Çözünürlüğün Ayarlanması . . . . . . . . . 42

Eğme ve Dokunma Kulanım Senaryosunu Kullanma 43

4 Sorun Giderme . . . . . . . . . . . . . . . . . . . . . . . 45

Kendi Kendini Test . . . . . . . . . . . . . . . . . . . . . 45

Dahili Arıza Teşhis. . . . . . . . . . . . . . . . . . . . . . 46

Mağaza Tanıtımı . . . . . . . . . . . . . . . . . . . . . . . 47

Sık Karşılaşılan Sorunlar. . . . . . . . . . . . . . . . . . 47

Dokunmatik Sorunları . . . . . . . . . . . . . . . . . . . . 50

Ürüne Özgü Sorunlar . . . . . . . . . . . . . . . . . . . . 51

5Ek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

FCC Uyarıları (Yalnızca ABD) ve Diğer Yasal Bilgiler 53

İçindekiler | 3

Dell ile Görüşme . . . . . . . . . . . . . . . . . . . . . . . 53

Monitörünüzü Kurma . . . . . . . . . . . . . . . . . . . . 53

4 | İçindekiler

Monitörünüz Hakkında

1

Paketin İçindekiler

Mönitörünüzle, aşağıda listelenen parçalar birlikte gelmektedir. Tüm parçaları aldığınızdan
emin olun ve eksik bir parça varsa

NOT: Bazı öğeler isteğe bağlı olabilir ve monitörünüzle birlikte gönderilmeyebilir. Bazı
özellikler ve ortamlar, bazı ülkelerde sunulmuyor olabilir.

NOT: Başka bir stand ile kuracaksanız lütfen kurulum talimatları için iletili standın
kurulum kılavuzuna bakın.

Dell ile Görüşme

.

• Monitör

• Elektrik Kablosu

• Elektrik Adaptörü

• HDMI Kablosu

Monitörünüz Hakkında | 5

• USB Kablosu (monitörün

dokunmatik ekran işlevinin
kullanılmasını sağlar)

• Temizleme Bezi

• Velcro Kayış

• Sürücüler ve Belgeler

Ortamı

• Hızlı Başlangıç Kılavuzu

• Ürün ve Güvenlik Bilgileri

Kılavuzu

Ürün Özellikleri

Dell S2240T düz panel ekran, aktif matrisli, İnce Film Transistörlü (TFT), Sıvı Kristal Ekrana

(LCD) ve LED arka ışığa sahiptir. Monitörün özellikleri arasında şunlar bulunmaktadır:

• S2240T: 54,6 cm (21,5 inç) görüntülenebilir alana sahip ekran (çaprazlamasına

ölçülür). 1920 x 1080 çözünürlük, ayrıca daha düşük çözünürlükler için tam ekran
desteği.

• Ayakta ya da oturarak veya yanlara hareket ederken izlenmesine olanak sağlayan

geniş görüntüleme açısı.

• Eğdirme özelliği.

• Esnek montaj çözümleri için çıkartılabilir stand ve Video Electronics Standards

Association (VESA™) 100 mm montaj delikleri.

• Sistem tarafından destekleniyorsa Tak ve çalıştır özelliği.

• Kolay ayarlama ve ekran optimizasyonu için Ekranda Gösterimli (OSD) ayarlar.

• Yaz ılım ve belgeler ortamında, Bilgi Dosyası (INF), Görüntü Renk Eşleştirme Dosyası

(ICM) ve ürün belgeleri bulunmaktadır.

• Dell Display Manager Yazılımı dahildir (monitörle gelen CD'de yer alır).

6 | Monitörünüz Hakkında

• Energy Star uyumu için Enerji Tasarrufu özelliği.

• Güvenlik kilidi yuvası.

• Görüntü kalitesini koruyarak geniş en-boy oranından standart en-boy oranına geçme

olanağı.

• EPEAT gümüş Derecelendirmesi.

• Yal nızca panel için Arseniksiz cam ve Cıvasız panel.

• Yüksek Dinamik Kontrast Oranı (8.000.000:1).

• Uyku modunda 0,5 W bekleme gücü.

• Energy Gauge, gerçek zamanlı olarak monitör tarafından tüketilen enerji seviyesini

göstermektedir.

Parçaları ve Kumandaları Tanıma

Önden Görünüm

Etiket Açıklama

1 İşlev düğmeleri (Daha fazla bilgi için bkz.

Kullanılması

2 Güç Açma/Kapama düğmesi (LED göstergeli)

)

Yan panel kumandaları

Monitörün

Monitörünüz Hakkında | 7

Arkadan Görünüm

Monitör standıyla arkadan görünüm

Etiket Açıklama Kullanım

1 VESA montaj delikleri (100 mm x

100 mm - Arkadan takılan VESA
Plakası)

2 Güvenlik kilidi yuvası Monitörünüzü güvenceye almak için

3 Yasal derecelendirme etiketi Yasal onayları listeler.
4 Barkod seri numarası etiketi Teknik destek için Dell ile görüşmeniz

5 Kablo yönetimi yuvası Yuvadan geçirerek kabloları düzenlemek

VESA uyumlu montaj kiti (100 mm x
100 mm) kullanarak duvara monte edilen
monitör.

yuvaya güvenlik kilidi takın.

gerekiyorsa bu etikete bakın.

için kullanılır.

Yandan Görünüm

8 | Monitörünüz Hakkında

Alttan Görünüm

Monitör standı olmadan alttan görünüm

Etiket Açıklama Kullanım

1 Güvenlik kilidi yuvası Monitörü, güvenlik kablosu kilidiyle bağlar.
2 Ses Hat Çıkışı Hoparlörlerinizi bağlayın.*
3 USB karşıya yükleme

bağlantı noktası

4 DC elektrik kablosu

konektörü

5 HDMI konektörü Bilgisayarınızın HDMI kablosunu bağlayın.
6 DVI konektörü Bilgisayarınızın DVI kablosunu bağ

7 VGA konektörü Bilgisayarınızın VGA kablosunu bağlayın (isteğe bağlı

Monitörünüzle birlikte gelen USB kablosunu,
monitörünüze ve bilgisayarınıza bağlayın. Kablo bağlı
olduğunda, monitörün dokunmatik ekran işlevini
kullanabilirsiniz.

Güç kablosunu bağlayın.

layın (isteğe bağlı

satın alma).

satın alma).

*Ses hat çıkışı konektörü, kulaklık kullanımını desteklememektedir.

Monitörünüz Hakkında | 9

Monitörün Teknik Özellikleri

Düz Panel Teknik Özellikleri

Model S2240T
Ekran türü Aktif matris - TFT LCD
Panel türü VA
Görüntülenebilir görüntü
Çaprazlama
Yatay, Aktif Alan
Dikey, Aktif Alan
Alan
Piksel aralığı 0,248 x 0,248 mm
Görüntüleme açısı 178° (dikey) tipik

Aydınlatma çıkışı Panel 280 cd/m² (tipik)

Kontrast oranı 3000:1 (tipik)

Ön panel kaplaması 3H sertlikte Parlamasız
Arka ışık LED kenar lambası sistemi
Tepki süresi 25 ms (tipik)

Renk derinliği 16,7 milyon renk
Renk gamı CIE1931 (%72)*

54,6 cm (21,5 inç)
476,64 mm (18,77 inç)
268,11 mm (10,56 inç)
127791,95 mm² (198,08 inç²)

178° (yatay) tipik

Monitör 250 cd/m² (tipik)

8M:1 (tipik Dinamik Kontrast Açık)

Yüksek hızda 12 ms (tipik)

*[S2240T] renk gamı (tipik), CIE1976 (%84) ve CIE1931 (%72) test standardlarını temel
almaktadır.

Çözünürlük Teknik Özellikleri

Model S2240T
Yatay tarama aralığı 30 kHz - 83 kHz (otomatik)
Dikey tarama aralığı 56 Hz - 76 Hz (otomatik)
Maksimum ön ayarlı

çözünürlük

10 | Monitörünüz Hakkında

1920 x 1080, 60 Hz'de

Desteklenen Video Modları

Model S2240T
Video görüntüleme

480p, 576p, 720p, 1080p
yetenekleri (DVI & HDMI'den
oynatma)

Ön Ayarlı Görüntüleme Modları

S2240T

Görüntüleme

Modu

VESA, 720 x 400 31,5 70,1 28,3 -/+

VESA, 640 x 480 31,5 60,0 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Yatay Frekans

(kHz)

Dikey Frekans

(Hz)

Piksel Saati

(MHz)

Polaritesi

(Yatay/Dikey)

Senk.

Elektrik Teknik Özellikleri

Model S2240T
Video giriş sinyalleri • Analog RGB, 0,7 Volt +/- %5, 75 ohm giriş

empedansında pozitif polarite

• Dijital DVI-D TMDS, her bir hat için 600 mV, 50 ohm

giriş empedansında pozitif polarite

• HDMI, her farklı hat için 600 mV, her farklı çift için

100 ohm giriş empedansı

Senkronizasyon giriş sinyalleri Ayrı yatay ve dikey senkronizasyonlar, polaritesiz TTL

seviyesi, SOG

Monitörünüz Hakkında | 11

AC/DC
adaptörü*

Ani akım • 120 V: 30 A (Maks.)

*Onaylı Uyumlu AC/DC adaptörleri.

DİKKAT: Monitörün zarar görmemesi için yalnızca bu özel Dell monitör için
tasarlanmış adaptörü kullanın.

Üretici Model Polarite
Delta ADP-40DD BA

Lite-On PA-1041-71TP-LF

Giriş voltajı/frekansı/
akımı

Çıkış voltajı/akımı Çıkış: 12 VDC / 3,33 A

100 VAC - 240 VAC / 50 Hz ya da 60 Hz + 3 Hz / 1,2 A
(tipik)

• 240 V: 60 A (Maks.)

Fiziksel Özellikler

Model S2240T

Konektör türü 15-pin D-subminiature, mavi konektör; DVI-D, beyaz

konektör; HDMI, siyah konektör

Sinyal kablosu türü • Yüksek Tanımlı Multimedya Arayüzü: Ayrılabilir, HDMI,

19 pim

• Evrensel Seri Yol: Ayrılabilir, USB, 4 pim

Boyutlar (standlı)

Yükseklik (uzatılmış) 195,4 mm (7,69 inç)

Yükseklik (sıkıştırılmış) 382,9 mm (15,07 inç)

Genişlik 522,5 mm (20,57 inç)

Derinlik (uzatılmış) 420,9 mm (16,57 inç)

Derinlik (sıkıştırılmış) 77,4 mm (3,05 inç)

Boyutlar (standsız)

Yükseklik 319,0 mm (12,56 inç)

Genişlik 522,5 mm (20,57 inç)

Derinlik 41,2 mm (1,62 inç)

Stand boyutları

Yükseklik 298,4 mm (11,75 inç)

12 | Monitörünüz Hakkında

Genişlik 352,0 mm (13,86 inç)

Derinlik 77,4 mm (3,05 inç)

Ağırlık

Ambalajla birlikte ağırlık 6,62 kg (14,56 lb)

Stand tertibatı ve kablolarla
birlikte ağırlık

Stand tertibatı olmadan
ağırlık (Duvara montaj ya da
VESA montajla ilgili bilgiler
için - kablo yoktur)

Stand tertibatının ağırlığı 1,46 kg (3,21 lb)

5,53 kg (12,17 lb)

3,40 kg (7,48 lb)

Çevresel Özellikler

Model S2240T

Sıcaklık

Çalışma 0°C - 40°C (32°F - 104°F)
Çalışmıyorken • Saklama: -20°C - 60°C (-4°F - 140°F)

• Nakliye: -20°C - 60°C (-4°F - 140°F)

Nem

Çalışma %10 - %80 (yoğunlaşmayan)
Çalışmıyorken • Saklama: %5 - %90 (yoğunlaşmayan)

• Nakliye: %5 - %90 (yoğunlaşmayan)

Rakım

Çalışma 5.000 m (16.400 ft) (maksimum)
Çalışmıyorken 12.192 m (40.000 ft) (maksimum)

Isı yayma • 102,3 BTU/saat (maksimum)

• 62,8 BTU/saat (tipik)

Güç Yönetimi Modları

Eğer bilgisayarınızda VESA'nın DPM™ uyumlu bir ekran kartı takılıysa ya da bir yazılım
yüklüyse, monitör kullanılmadığında güç tüketimini otomatik olarak azaltır. Buna Güç
Tasarrufu Modu* adı verilir. Eğer bilgisayar tarafından klavye, fare ya da diğer bir giriş
aygıtından bir giriş algılanırsa, monitörünüz otomatik olarak çalışmayı devam ettirir.
Aşağıdaki tabloda, bu otomatik güç tasarrufu özelliğinin güç tüketimi ve sinyal sistemi
gösterilmektedir.

Monitörünüz Hakkında | 13

VESA Modları Yatay Senk. Dikey

Senk.

Normal çalışma Etkin Etkin Etkin Beyaz 30 W (maksimum) **

Etkin kapalı mod Etkin değil Etkin değil Kapalı Beyaz

Kapalı - - - Kapalı 0,5 W'tan az

Video Güç

Göstergesi

(Azalıp

çoğalan)

Güç Tüketimi

20 W (tipik)

0,5 W'tan az

OSD yalnızca normal çalışma modunda çalışacaktır. Etkin kapalı modunda herhangi bir
düğmeye basıldığında, aşağıdaki mesaj gösterilecektir:

OSD'ye ulaşmak için bilgisayarı ve monitörü etkinleştirin.

NOT: Bu monitör ENERGY STAR®-uyumludur.

* KAPALI modda sıfır güç tüketimi, yalnızca ana elektrik kablosunun monitörden
çıkartılmasıyla elde edilebilir.

** Maks. parlaklık ve USB etkinken maksimum güç tüketimi.

Dokunmatik Özellikleri

Öğe İçindekiler

Tür Yansıtmalı Kapasitif Sistem
Panel çaprazlamasına 21,5 inç
Panel kalınlığı 2,4 +
Etkin alan 482,2 x 272,9, görüntüleme alanının ötesine

14 | Monitörünüz Hakkında

0,2 mm

genişlemiş halde

Sensör tabakası kalınlığı 1,1 mm
Kapak camı kalınlığı 1,1 +/- 0,2 mm
Giriş yöntemi Çıplak parmak, ince eldiven, iletken kalemcik
Dokunma noktası sayısı 10 adet dokunma noktası
Tepki süresi 25 ms
Çıkış konumu çözünürlüğü 25 PPI (minimum)
Dokunmatik yöntemi Parmaklar ve ince eldivenler

®

Desteklenen İşletim Sistemi Windows

8.1 Onaylı ve Windows® 10 Onaylı

(Monitör değişiklik A06 ve sonraki)

Pim Atamaları

VGA Konektörü

Pim

Numarası

1 Video-Kırmızı

2 Video-Yeşil

3 Video-Mavi

4GND

5 Kendi Kendini Test

6 GND-R

7 GND-G

8 GND-B

9 Bilgisayar 5 V/3,3 V

10 GND-sync

11 GN D

12 DDC veri

13 H-sync

14 V-sync

15 DDC saati

Bağlı Sinyal Kablosunun

15 Pimli Tarafı

Monitörünüz Hakkında | 15

DVI Konektörü

Pim

Numarası

1TMDS RX2-

2TMDS RX2+

3 TMDS Toprak

4Değişken

5Değişken

6 DDC Saati

7 DDC Veri

8Değişken

9TMDS RX1-

10 TMDS RX1+

11 TMDS Toprak

12 Değişken

13 Değişken

14 +5 V/+3,3 V güç

15 Kendi kendini test

16 Hot Plug Algılama

17 TMDS RX0-

18 TMDS RX0+

19 TMDS Toprak

20 Değişken

21 Değişken

22 TMDS Toprak

23 TMDS Saat+

24 TMDS Saat-

Bağlı Sinyal Kablosunun

24 Pimli Tarafı

16 | Monitörünüz Hakkında

HDMI Konektörü

Pim

Numarası

1 TMDS VERİ 2+

2 TMDS VERİ 2 KORUMA

3 TMDS VERİ 2-

4 TMDS VERİ 1+

5 TMDS VERİ 1 KORUMA

6 TMDS VERİ 1-

7 TMDS VERİ 0+

8 TMDS VERİ 0 KORUMA

9 TMDS VERİ 0-

10 TMDS SAAT+

11 TMDS SAAT KORUMA

12 TMDS SAAT-

13 CEC

14 Ayrılmış (Aygıtta N.C.)

15 DDC SAAT (SCL)

16 DDC VERİ (SDA)

17 DDC/CEC Toprak

18 +5 V GÜÇ

19 KENDI KENDINI TEST

Bağlı Sinyal Kablosunun

19 Pimli Tarafı

Tak-Çalıştır Uyumluluğu

Monitörü, herhangi bir Tak ve Çalıştır uyumlu sisteme takabilirsiniz. Monitör, bilgisayar
sistemine otomatik olarak Display Data Channel (DDC) protokollerini kullanarak Extended
Display Identification Data (EDID) sunarak, sistemin kendini yapılandırmasını ve monitör
ayarlarını en iyi değerlere getirmesini sağlar. Çoğu monitör otomatik olarak kurulur;
isterseniz farklı ayarlar seçebilirsiniz. Monitör ayarlarını değiştirmekle ilgili daha fazla bilgi

Monitörün Kullanılması

için

konusuna bakın.

Monitörünüz Hakkında | 17

Evrensel Seri Yol (USB) Arayüzü

Bu bölümde, monitörünüzün üzerinde bulunan USB bağlantı noktaları hakkında bilgiler
bulunur.

NOT: Bu monitör High-Speed Certified USB 2.0 arayüzünü desteklemektedir.

Transfer Hızı Veri Hızı Güç Tüketimi

Yüksek hız 480 Mbps 2,5 W (Maks., her bağlantı noktası için)

Tam hız 12 Mbps 2,5 W (Maks., her bağlantı noktası için)

Düşük hız 1,5 Mbps 2,5 W (Maks., her bağlantı noktası için)

USB Karşıya Yükleme Konektörü

Pim Numarası Konektörün 4 Pimli Tarafı

1DMU

2VCC

3DPU

4GND

USB Bağlantı Noktaları

• 1 karşıya yükleme - arka
NOT: USB 2.0 işlevi, USB 2.0 özellikli bir bilgisayar gerektirmektedir.
NOT: Monitörün USB arayüzü, yalnızca monitör Açıksa ya da güç tasarrufu

modundaysa çalışır.

LCD Monitör Kalite ve Piksel Politikası

LCD Monitörü üretim işlemi sırasında, bir ya da daha fazla pikselin zor fark edilen şekilde
değişmez duruma gelmesi normaldir. Bu durum ekranın kalitesini ya da kullanılabilirliğini
etkilemez. Dell'in Monitör Kalitesi ve Piksel Politikası hakkında daha fazla bilgi almak için
Dell Destek sitesine bakın: support.dell.com.

18 | Monitörünüz Hakkında

Bakım Kuralları

Monitörünüzün Temizlenmesi

DİKKAT: Monitörünüzü temizlemeden önce
bunları uygulayın.

UYARI: Monitörü temizlemeden önce, monitörün güç kablosunu elektrik
prizinden çıkartın.

En iyi uygulama için paketi açarken, temizlik yaparken ya da monitörünüzü taşırken
aşağıdaki listede verilen talimatları uygulayın:

• Dokunmatik ekranınızı temizlemek için yumuşak, temiz bir bezi suyla hafifçe

ıslatın. Mümkünse, özel bir ekran temizleme bezi ya da antistatik kaplama için

uygun solüsyon kullanın. Benzen, tiner, amonyak, aşındırıcı temizleyiciler ya da
basınçlı hava kullanmayın.

• Monitörü temizlemek için hafifçe nemlendirilmiş, ılık bir bez kullanın. Bazı

deterjanlar monitörün üzerinde donuk bir film bıraktıklarından deterjan
kullanmayın.

• Monitörünüzün paketini açtığınızda beyaz toz olduğunu fark ederseniz, bir bezle

silin.

• Koyu renkli monitörler çizilebileceğinden ve açı

çizik izlerini daha fazla göstereceğinden monitörünüzü tutarken dikkatli olun.

• Monitörünüzün en iyi görüntü kalitesini koruması için dinamik olarak değişen bir

ekran koruyucu kullanın ve kullanmadığınızda monitörünüzü kapatın.

Güvenlik Talimatları

k renkli monitörlere göre beyaz

'nı okuyun ve

Monitörünüz Hakkında | 19

20 | Monitörünüz Hakkında

Monitörü Kurma

2

Standın Takılması

NOT: Monitör fabrikadan gönderildiğinde stand bağlıdır.

a. Monitörü yumuşak bir bez ya da minderin üzerine yerleştirmeyin.
b. Monitörden ayırmak için monitör altlığı kolunu yukarı doğru çekin.
c. Monitörü dik yerleştirin.

Monitörün Bağlantılarının Yapılması

UYARI: Bu bölümdeki işlemlerden herhangi birine başlamadan önce

Talimatları

NOT: VGA/DVI kablosu ayrıca satın alınabilir.
NOT: Tüm kabloları aynı anda bilgisayarınıza takmayın.

Monitörünüzü bilgisayara bağlamak için:

1. Bilgisayarınızı kapatın ve güç kablosunu çıkartın.

HDMI/DVI/VGA kablosunu monitörünüze ve bilgisayarınıza takın.

'nı uygulayın.

Monitörü Kurma | 21

Güvenlik

HDMI Kablosunu takma

Beyaz DVI kablosunu takma

Mavi VGA kablosunu takma

VGA kablosunu sıkmak için bir tornavida kullanın.

DİKKAT: Kullanılan grafikler temsili olarak verilmektedir. Bilgisayarın görüntüsü
farkı olabilir.

22 | Monitörü Kurma

USB kablosunu bağlama

DVI/VGA/HDMI kablosunu bağlama işlemini tamamladığınızda, aşağıdaki talimatları
uygulayarak USB kablosunu bilgisayarınıza takın ve monitörünüzün kurulumunu
tamamlayın:

1. Karşıya yükleme USB bağlantı noktasını (kablo birlikte verilmektedir),

bilgisayarınızdaki uygun bir USB bağlantı noktasına bağlayın. (Ayrıntılar için

Görünüm

2. Bilgisayarınızın ve monitörün elektrik kablolarını yakındaki bir prize takın.

3. Monitörü ve bilgisayarı açın.

USB kablosu bağlantılarını tamamladıktan sonra dokunmatik özelliği işler durumda
değildir, bkz.

4. Kabloları düzenlemek için monitör standındaki kablo yuvasını kullanın.

bakın.)

Dokunmatik Sorunları

.

Alttan

Kabloların Düzenlenmesi

Tüm gerekli kabloları monitörünüze ve bilgisayarınıza taktıktan sonra (kabloların
bağlanması hakkında bilgi için
yukarıda gösterildiği gibi tüm kabloları düzenleyin.

Monitörün Bağlantılarının Yapılması

konusuna bakın)

Monitörü Kurma | 23

Monitör Standının Çıkartılması

NOT: Standı çıkartırken LCD ekranın çizilmesini önlemek için monitörün yumuşak,

temiz bir yüzeye yerleştirildiğinden emin olun.
NOT: Bu işlemler, standlı monitörler için geçerlidir. Başka bir stand alındığında

kurulum talimatları için lütfen ilgili standın kurulum kılavuzuna bakın.

Standı çıkartmak için:

1. Monitörü yumuşak bir bez ya da minderin üzerine yerleştirmeyin.

2. Altlığı monitöre bağlayan iki vidayı gevşetin.

3. Standı monitörden kaldırın ve ayırın.

Duvara Montaj (İsteğe Bağlı)

VESA uyumlu duvara montaj kitiyle birlikte gelen talimatlara bakın.

1. Monitör panelini, düz, dengeli bir masa üzerine koyduğunuz yumuşak bir bez ya da

minder üzerine yerleştirin.

2. Standı çıkartın.

(Ekran boyutları: M4 x 10 mm).

3. Duvara montaj kitinin montaj braketini monitöre takın.

24 | Monitörü Kurma

4. Duvara montaj kitiyle birlikte gelen talimatları uygulayarak monitörü takın.
NOT: Yal nızca 5,88 kg en düşük ağırlık/yük taşıma kapasitesine sahip UL listeli

duvara montaj braketi ile birlikte kullanılabilir.

Monitörü Kurma | 25

26 | Monitörü Kurma

Monitörün Kullanılması

3

Monitörü Açma

Monitörü açmak için düğmesine basın.

Yan Panel Kontrollerinin Kullanılması

Gösterilen görüntü özelliklerini ayarlamak için monitörün yan tarafındaki düğmeleri kullanın.
Kontrolleri ayarlamak için bu düğmeleri kullandıkça, OSD'de özelliklerin değişen sayısal
değerleri gösterilir.

Aşağıdaki tabloda yan panel düğmeleri açıklanmaktadır:

Yan Panel Düğmesi Açıklama

1

Kısayol tuşu/

Preset Modes

2

Kısayol Tuşu/

Brightness/

Contrast

Önceden ayarlanmış renk modları listesinden seçmek için bu düğmeyi
kullanın.

Bu düğmeyi, Parlaklık/Kontrast menüsüne doğrudan erişim için
kullanın.

Monitörün Kullanılması | 27

3

Menu

4

Ekranda Gösterimli (OSD) menüyü açmak için Menü düğmesini
kullanın ve OSD menüsünü seçin.
bakın.

Ana menüye geri dönmek ya da OSD ana menüsünden çıkmak için bu
düğmeyi kullanın.

Menü Sistemine Erişim

Exit

5

Güç

(güç lambası

Monitörü açmak ya da kapatmak için Güç düğmesini kullanın.
Beyaz ışık, monitörün açık ve tam işlevsel olduğunu gösterir. Azalıp

çoğalan beyaz ışık, monitörün güç tasarrufu modunda olduğunu
gösterir.

göstergeli)

Yan Panel Düğmesi

Görüntü ayarlarını düzenlemek için monitörün yan tarafındaki düğmeleri kullanın.

konusuna

Yan Panel Düğmesi Açıklama

1

OSD menüsündeki öğeleri ayarlamak için (aralığı artırma) Yukarı
düğmesini kullanın.

Yukarı

2

OSD menüsündeki öğeleri ayarlamak için (aralığı azaltma) Aşağı
düğmesini kullanın.

Aşağı

3

Seçiminizi onaylamak için OK düğmesine basın.

OK

4

Bir önceki menüye dönmek için Geri düğmesini kullanın.

Geri

28 | Monitörün Kullanılması

Ekranda Gösterimli (OSD) Menülerin Kullanılması

Menü Sistemine Erişim

NOT: Ayarları değiştirir ve daha sonra başka bir menüye geçer ya da OSD

menüsünden çıkarsanız, monitör değişiklikleri otomatik olarak kaydeder. Ayarları
değiştirdikten sonra OSD menüsünün kapanmasını beklediğinizde de değişiklikler
kaydedilir.

1. OSD menüsünü başlatmak ve ana menüyü görüntülemek için düğmesine basın.

Analog (VGA) giriş için Ana Menü

ya da

Dijital (DVI) girişi için Ana Menü

Monitörün Kullanılması | 29

ya da

Dijital (HDMI) girişi için Ana Menü

NOT: Auto Adjust, yalnızca analog (VGA) konektörü ile birlikte kullanılabilir.

2. Ayar seçenekleri arasında gezinmek için ve düğmelerini kullanın. Bir

simgeden diğerine geçerken, seçenek adı vurgulanır. Monitörde kullanılabilecek tüm
seçeneklerin tam listesi için aşağıdaki tabloya bakın.

3. Vurgulanan seçeneği etkinleştirmek için bir kez düğmesine bir kez basın.

4. İstenen parametreyi seçmek için ve düğmesine basın.

5. Kaydırma çubuğuna girmek için düğmesine dokunun ve daha sonra

değişikliklerinizi yapmak için menüdeki göstergelere göre ve düğmelerini
kullanın.

6. Ana menüye geri dönmek için düğmesini seçin

30 | Monitörün Kullanılması

Simge Menü ve Alt

Menüler

Brightness/

Contrast

Açıklama

Brightness/Contrast ayarını etkinleştirmek için bu menüyü kullanın.

Brightness

Contrast

Brightness, arka ışığın aydınlatmasını ayarlar.

Parlaklığı artırmak için düğmesine ve parlaklığı azaltmak için
düğmesine basın (min 0 ~ maks. 100).

NOT: Energy Smart ya da Dynamic Contrast açık olduğunda

Brightness'ın manuel ayarlaması devre dışı bırakılır.

Önce Brightness'ı ayarlayın. Daha sonra başka ayarlama gerekiyorsa
Contrast'ı ayarlayın.

Kontrastı artırmak için düğmesine ve kontrastı azaltmak için
düğmesine basın (min 0 ~ maks. 100).
Contrast işlevi, monitör ekranındaki koyu alanla açık alan arasındaki

farkı ayarlar.

Monitörün Kullanılması | 31

Auto Adjust

Input Source

Bilgisayarınız monitörü açılışta algılasa bile Auto Adjustment işlevi,
sizin kurulumunuza göre ekran ayarlarını en iyi duruma getirir.

Auto Adjustment, monitörün gelen video sinyaline göre kendi kendini
ayarlamasını sağlar. Auto Adjustment'ı kullandıktan sonra, Display
Settings altında bulunan Pixel Clock (Coarse) ve Phase (Fine)
kontrollerini kullanarak monitörünüzü daha da ayarlayabilirsiniz.

NOT: Çoğu durumda Auto Adjust, yapılandırmanız için en iyi

görüntüyü sağlar.

NOT: Auto Adjust seçeneği, yalnızca analog (VGA) konektörü ile

birlikte kullanılabilir.

Monitörünüze bağlı olabilecek farklı video sinyalleri arasında seçim
yapmak için Input Source menüsünü kullanın.

Auto Select

VGA

DVI-D

HDMI

düğmesine basarak Auto Select seçin. Monitör mevcut giriş

kaynaklarını tarar.

Analog (VGA) konektör kullanırken VGA girişini seçin. VGA giriş
kaynağını seçmek için düğmesine basın.

Dijital (DVI) konektörü kullanıyorsanız DVI-D girişini seçin. DVI giriş
kaynağını seçmek için düğmesine basın.

HDMI konektörünü kullanırken HDMI girişini seçin. HDMI giriş kaynağını
seçmek için düğmesine basın.

32 | Monitörün Kullanılması

Color Settings

Color Settings'i, renk ayaları modunu ayarlamak için kullanabilirsiniz.

Input Color

Format

Video giriş modunu ayarlamanızı sağlar:
RGB: Monitörünüz bir bilgisayara ya da DVD oynatıcıya VGA ya da DVI

kablosuyla bağlıysa bunu seçin.
YPbPr: Eğer monitör bir YPbPr - VGA ya da YPbPr - DVI kablosuyla bir

DVD oynatıcıya bağlıysa ya da DVD renk çıkışı ayarı RGB değilse bunu
seçin.

Monitörün Kullanılması | 33

Preset Modes

Preset Modes'u seçtiğinizde, listeden Standard, Multimedia, Movie,
Game, Text, Warm, Cool ya da Custom Color seçeneklerinden birini

tercih edebilirsiniz.

• Standard: Monitörün varsayılan renk ayarlarını yükler. Bu, varsayılan

ön ayar modudur.

• Multimedia: Multimedya uygulamaları için ideal renk ayarlarını

yükler.

• Movie: Filmler için ideal renk ayarlarını yükler.

• Game: Çoğu oyun uygulamaları için ideal renk ayarlarını yükler.

• Text : Metin görüntüleme için ideal parlaklık ve netlik ayarlarını yükler.

• Warm: Renk sıcaklığını artırır. Ekran, kırmızımsı/sarımsı bir tonla

daha sıcak görünür.

• Cool

: Renk sıcaklığını azaltır. Ekran, mavimsi bir tonla daha sıcak

görünür.

• Custom Color: Renk ayarlarını kendinizin ayarlamanıza olanak

tanır. Üç rengi (R, G, B) ayarlamak ve kendi ön ayarlı renk modunuzu

oluşturmak için ve düğmelerine basın.

Hue

Bu özellik, video görüntüsünün rengini yeşilden mora değiştirir. Bu ayar,
istenen cilt rengini ayarlamak için kullanılır. Hue değerini '0' - '100' arası

ayarlamak için ya da düğmelerini kullanın.

Video görüntüsünün yeşil tonunu artırmak için düğmesine basın.

Video görüntüsünün mor tonunu artırmak için düğmesine basın.

NOT: Hue ayarı yalnızca Movie ya da Game ön ayarı modunu

seçtiğinizde kullanılabilir.

34 | Monitörün Kullanılması

Saturation

Demo Mode


Enhance

Reset Color

Settings

Bu özellik, video görüntüsünün renk doygunluğunu ayarlamanızı sağlar.

Saturation değerini '0' - '100' arası ayarlamak için ya da

düğmelerini kullanın.

Video görüntüsünün monokrom görünümünü artırmak için

düğmesine basın.

Video görüntüsünün renkli görünümünü artırmak için düğmesine
basın.

NOT: Saturation ayarı yalnızca Movie ya da Game ön ayarı modunu

seçtiğinizde kullanılabilir.

Ekranı normal ve gelişmiş Movie ön ayarı modunda, görüntülerin yan
yana gösterilmesi için ikiye ayırır.

Bu modu etkinleştirmek/devre dışı bırakmak için aynı anda ve

düğmelerine de basabilirsiniz.

NOT: Demo Mode, yalnızca Movie ön ayarı modunu seçtiğinizde

kullanılabilir.

Görüntü solması ve kenar pürüzlerini gidererek büyütülmüş görüntülerin
kalitesini arttırır.

NOT: Image Enhance yalnızca Standard, Multimedia, Movie ya da

Game ön ayarı modunu seçtiğinizde kullanılabilir.

Monitörünüzün renk ayarlarını fabrika varsayılan değerlerine getirir.

Monitörün Kullanılması | 35

Display

Settings

Display Settings'i görüntüyü ayarlamak için kullanın.

Aspect Ratio

Horizontal

Position

Vertical

Position

Sharpness

Görüntü en-boy oranını Wide 16:9, 4:3 ya da 5:4 seçeneklerinden birine
ayarlamanızı sağlar.

Görüntüyü sola ya da sağa ayarlamak için ya da düğmesini
kullanın. En düşük '0'dır (-). En yüksek '100'dür (+).

Görüntüyü yukarı ya da aşağı ayarlamak için ya da
düğmesini kullanın. En düşük '0'dır (-). En yüksek '100'dür (+).

NOT: Horizontal Position ve Vertical Position ayarları yalnızca

"VGA" girişi için kullanılabilir.

Bu özellik görüntünün daha keskin ya da daha yumuşak görünmesini
sağlar. Sharpness değerini '0' - '100' arası ayarlamak için ya da

düğmesini kullanın.

36 | Monitörün Kullanılması

Pixel Clock

Phase

Dynamic
Contrast

Reset Display

Settings

Other

Settings

Phase ve Pixel Clock ayarları, monitörünüzü tercihlerinize göre

ayarlamanızı sağlar.

En iyi görüntü kalitesini ayarlamak için ya da düğmesini
kullanın.

Eğer Phase ayarıyla istediğiniz sonucu elde edemezseniz, Pixel Clock
(coarse) ayarını kullandıktan sonra tekrar Phase (fine) ayarını kullanın.

NOT: Pixel Clock ve Phase Ayarları yalnızca "VGA" girişi için

kullanılabilir.

Daha keskin ve daha ayrıntılı görüntü kalitesi sağlamak için kontrast
seviyesini artırmanızı sağlar.

Dynamic Contrast'ı "On" ya da "Off" yapmak için düğmesine
basın.

NOT: Dynamic Contrast, Game ya da Movie preset mod seçerseniz

daha yüksek kontrast sağlar.

Var sayılan görüntü ayarlarını geri yüklemek için bunu seçin.

OSD ayarlarını, yani OSD dilini, bu menünün ne kadar süre açık
kalacağını vs. ayarlamak için bunu seçin.

Language

Language seçeneği, OSD menü dilini, altı dilden birine ayarlar (English,

Espanol, Francais, Deutsch, Simplifed Chinese ya da Japanese).

Monitörün Kullanılması | 37

Menu

Transparency

Menu Timer

Menu Lock

Energy Smart

DDC/CI

ve düğmelerini kullanarak menü şeffaflığını değiştirebilirsiniz

(Minimum: 0 ~ Maksimum: 100).

OSD Hold Time: Bir düğmeye basıldıktan sonra OSD'nin açık kalacağı
süreyi belirler.

Kayar kontrolü 5-60 saniye arası 1'er saniyelik adımlarla ayarlamak için

ya da düğmelerini kullanın.

Ayarlara kullanıcı erişimini kontrol eder. Lock seçildiğinde hiçbir
kullanıcı ayarına izin verilmez. Tüm düğmeler kilitlenir.

NOT:

Lock işlevi – Yazılımdan kilitleme (OSD menüsünden) ya da

donanımdan kilitleme (Güç düğmesinin üzerindeki düğmeye 10 saniye
boyunca basılı tutun)

Unlock işlevi– Yalnızca donanımdan kilit açma (güç düğmesinin
üzerindeki düğmeye 10 saniye boyunca basılı tutun)

Dinamik ekran parlaklığını kısma özelliğini on ya da off için.
Dinamik ekran parlaklığını kısma özelliği, gösterilen görüntüde parlak

alan oranı fazla olduğunda otomatik olarak ekranın parlaklık seviyesini
düşürür.

DDC/CI (Display Data Channel/Command Interface), monitörünüzün
parametrelerini (brightness, color balance vs.) PC'nizdeki yazılımla
ayarlamanızı sağlar.

"Disable"ı seçerek bu özelliği devre dışı bırakabilirsiniz.
En iyi kullanıcı deneyimi elde etmek ve monitörünüzden en iyi

performansı almak için bu özelliği etkinleştirin.

38 | Monitörün Kullanılması

LCD

Conditioning

Görüntünün ekranda kaldığı, çok ciddi olmayan durumların
düzeltilmesine yardımcı olur. Görüntü tutulması derecesine bağlı olarak
programın çalışması biraz zaman alabilir. "Enable"ı seçerek bu özelliği
etkinleştirebilirsiniz.

Factory Reset

Personalize

Tüm OSD ayarlarını fabrika ön ayarları değerlerine sıfırlar.

Kullanıcılar, Preset Modes, Brightness/Contrast, Auto Adjust, Input
Source ya da Aspect Ratio işlevlerinden birini seçebilir ve kısayol tuşu
olarak ayarlayabilir.

NOT: Bu monitör, LED eskimesini telafi etmek için parlaklığı otomatik olarak kalibre
eden dahili bir özelliğe sahiptir.

Monitörün Kullanılması | 39

OSD Uyarı Mesajları
Energy Smart ya da Dynamic Contrast özelliği etkin olduğunda (bu ön ayar modlarında:

Game ya da Movie), manuel parlaklık ayarı etkinleştirilir.

Monitör, belirli bir çözünürlük modunu desteklemediğinde, aşağıdaki mesajı görürsünüz:

Bu mesaj, monitörün, bilgisayardan aldığı sinyal ile senkronize olamadığını gösterir. Bu
monitörün desteklediği Yatay ve Dikey frekans aralıklarını görmek için

Özellikleri

DDC/CI işlevi devre dışı bırakılmadan önce aşağıdaki mesajı göreceksiniz:

kısmına bakın. Önerilen mod 1920 x 1080'dir.

Monitörün Teknik

40 | Monitörün Kullanılması

Monitör Power Save moduna girdiğinde, aşağıdaki mesaj görüntülenir:

Ekranda Gösterimli (OSD) Menülerin Kullanılması

monitörü uyandırın.
Eğer güç düğmesinden başka herhangi bir düğmeye basarsanız, seçilen girişe bağlı olarak

aşağıdaki mesajlar gösterilir.

VGA/DVI-D/HDMI girişi

VGA ya da DVI-D ya da HDMI girişlerinden biri seçilmişse ve ilgili kablo takılı değilse,
şekilde gösterilen bir hareketli iletişim kutusu açılır.

'ye ulaşmak için bilgisayarı etkinleştirin ve

ya da

Monitörün Kullanılması | 41

ya da

Ürünle birlikte verilen elektrik adaptörünü kullanmanız önerilmektedir. Aksi takdirde
aşağıdaki mesajı görürsünüz.

Daha fazla bilgi için

Sorun Giderme

bölümüne bakın.

En Yüksek Çözünürlüğün Ayarlanması

Monitörü en yüksek çözünürlüğe ayarlamak için:
Windows® 7, Windows® 8, ve Windows® 8.1'de:

1. Yal nızca Windows
karosuna geçin.

2. Masaüstünü sağ tıklatın ve Ekran çözünürlüğü'yi seçin.

3. Ekran Çözünürlüğü Açılır listesini tıklatın ve 1920 x 1080'i seçin.

4. Tamam'ı tıklatın.

Windows

1. Masaüstüne sağ tıklayın ve Görüntü ayarları üzerine tıklayın.

2. Gelişmiş görüntü ayarları üzerine tıklayın.

3. Çözünürlük indirme listesine tıklayın ve 1920 x 1080 öğesini seçin.

4. Uygula üzerine tıklayın.

Eğer seçenekler arasında 1920 x 1080'i göremiyorsanız, grafik kartınızın sürücüsünü
güncelleştirmeniz gerekebilir. Bilgisayarınıza bağlı olarak aşağıdaki işlemlerden birini
tamamlayın:

®

10'da:

42 | Monitörün Kullanılması

®

8 ve Windows® 8.1'de, klasik masaüstüne geçmek için Masaüstü

Eğer bir Dell masaüstü ya da taşınabilir bilgisayarınız varsa:

• support.dell.com adresine gidin, servis etiketinizi girin ve grafik kartınız için en yeni

sürücüleri indirin.

Eğer Dell dışında bir bilgisayar kullanıyorsanız (taşınabilir ya da masaüstü):

• Bilgisayarınızın destek sitesine gidin ve en yeni grafik sürücüsünü indirin.

• Grafik kartınızın web sitesine gidin ve en yeni grafik sürücülerini indirin.

Eğme ve Dokunma Kulanım Senaryosunu Kullanma

Yerleşik stand ile birlikte, monitörü en rahat görüntüleme açısına eğdirebilirsiniz.

NOT: Monitör fabrikadan gönderildiğinde stand bağlıdır.

Monitörün Kullanılması | 43

44 | Monitörün Kullanılması

4

Sorun Giderme

UYARI: Bu bölümdeki işlemlerden herhangi birine başlamadan önce

Talimatları

'nı uygulayın.

Güvenlik

Kendi Kendini Test

Monitörünüzde, cihazın düzgün çalışıp çalışmadığını kontrol etmenizi sağlayan bir kendi
kendini test özelliği bulunmaktadır. Eğer monitörünüz ve bilgisayarınız düzgün
bağlanmışsa, ancak monitör ekranı koyu rengini koruyorsa, aşağıdaki işlemleri
gerçekleştirerek monitörünüzün kendi kendini test özelliğini çalıştırın:

1. Bilgisayarınızı ve monitörünüzü kapatın.

2. Video kablosunu bilgisayarın arkasından çıkartın. Kendi Kendini Testin başarılı

biçimde çalışması için tüm Dijital (beyaz konektör) hem de Analog (mavi konektör)
kabloları bilgisayarın arkasından çıkartın.

3. Monitörü açın.

Eğer monitör video sinyalini algılamıyorsa ve düzgün çalışıyorsa ekranda hareketli bir
iletişim kutusu görünür (siyah arka plan üzerinde). Kendi kendini test modunda güç LED'i
beyaz renkte kalır. Ayrıca ekranda, seçilen girişe bağlı olarak aşağıdaki iletişim kutularından
biri sürekli olarak geçecektir.

ya da

Sorun Giderme | 45

ya da

4. Bu kutu, sistemin normal çalışması sırasında, video kablosu çıktığında ya da zarar
gördüğünde de gösterilir.

5. Monitörünüzü kapatın ve video kablosunu tekrar takın; daha sonra bilgisayarınızı ve
monitörünüzü açın.

Monitörünüz düzgün çalıştığından, eğer bir önceki işlemi kullandıktan sonra monitörünüzün
ekranı siyah renkte kalmaya devam ediyorsa, video denetleyicinizi ve bilgisayarınızı kontrol
edin.

Dahili Arıza Teşhis

Monitörünüzde, ekranla ilgili yaşadığınız sorununun, monitörünüzle mi yoksa bilgisayarınız
ve video kartınızla mı ilgili olduğunu belirlemenize yardımcı olacak bir dahili arıza teşhis
özelliği bulunmaktadır.

NOT: Dahili arıza teşhisi, yalnızca video kablosu çıktığında ve monitör kendi kendini
test modunda olduğunda çalıştırabilirsiniz.

Dahili arıza teşhisi çalıştırmak için:

1. Ekranın temiz olduğundan emin olun (ekranın yüzeyinde toz parçacıkları
bulunmamalıdır).

46 | Sorun Giderme

2. Video kablolarını bilgisayarın ya da monitörün arkasından çıkartın. Monitör, kendi

kendini test moduna girer.

3. 2 saniye boyunca aynı anda yan paneldeki Düğme 1 ve Düğme 4 tuşlarına basılı
tutun. Gri bir ekran gösterilir.

4. Ekranda herhangi bir anormallik olup olmadığını kontrol edin.

5. Yeniden yan paneldeki Düğme 4 tuşuna basın. Ekran kırmızı renge değişir.

6. Ekranda herhangi bir anormallik olup olmadığını inceleyin.

7. Ekranı yeşil, mavi, siyah ve beyaz renkli görüntülerle incelemek için 5. ve 6. adımları

tekrarlayın.

Beyaz ekran gösterildiğinde test tamamlanmış olur. Çıkmak için Düğme 4 tuşuna tekrar
bas

ın.

Eğer dahili arıza teşhis aracını kullanırken ekranda herhangi bir anormallik algılamazsanız,
monitör düzgün çalışıyor demektir. Video kartını ve bilgisayarı kontrol edin.

Mağaza Tanıtımı

Mağaza OSD Moduna girmek için
Tüm Kabloları ayırın/kablo bağlantılarını çıkartın. Monitörün "Açık" modunda olduğundan

emin olun. Düğme 2 ve Düğme 4'e 5 saniye boyunca basılı tutun.
Mağaza OSD Modundan çıkmak için
Düğme 2 ve Düğme 4'e 5 saniye boyunca basılı tutun. Eğer tanıtım sırasında elektrik

kesilirse, elektrik geldiği zaman tanıtımı devam ettirin.

Sık Karşılaşılan Sorunlar

Aşağıdaki tabloda, sık karşılaşılan monitör sorunlarıyla ilgili genel bilgiler ve olası çözümler
bulunmaktadır:

Sık

Karşılaşılan

Belirtiler

Video yok/Güç
LED'i kapalı

YaşadıklarınızOlası Çözümler

Resim yok • Monitör ile bilgisayarı birbirine bağlayan video kablosunun

doğru ve düzgün bağlı olduğundan emin olun.

• Başka bir elektrikli cihaz kullanarak elektrik prizinin düzgün

çalıştığını kontrol edin.

• Güç düğmesine tam olarak basıldığından emin olun.

•

Input Source

seçildiğinden emin olun.

menüsüyle doğru giriş kaynağının

Sorun Giderme | 47

Video yok/Güç
LED'i açık

Netlik İyi Değil Resim bulanık,

Titreşen/
Sallanan Video

Kayıp Pikseller LCD ekranda

Sürekli Yanan
Pikseller

Parlaklık
Sorunları

Geometrik
Bozulma

Resim yok ya da
parlaklık yok

karışık ya da
gölgeli

Dalgalı resim ya
da ince hareket

noktalar var

LCD ekranda
parlak noktalar
var

Resim çok soluk
ya da çok parlak

Ekran doğru
ortalanmıyor

• OSD üzerinden Brightness ve Contrast kontrollerinin

değerlerini artırın.

• Monitör kendi kendini test özelliğini çalıştırın.

• Video kablosu konektöründe eğik ya da kırık pim olup

olmadığını kontrol edin.

• Dahili arıza teşhisi çalıştırın.

•

Input Source

seçildiğinden emin olun.

• OSD üzerinden Auto Adjust'ı çalıştırın.

• OSD üzerinden Phase ve Pixel Clock kontrollerini ayarlayın.

• Video uzatma kabloları kullanmayın.

• Monitörü, Fabrika Ayarları'na sıfırlayın.

• Video çözünürlüğünü doğru en-boy oranına getirin (16:9).

• OSD üzerinden Auto Adjust'ı çalıştırın.

• OSD üzerinden Phase ve Pixel Clock kontrollerini ayarlayın.

• Monitörü, Fabrika Ayarları'na sıfırlayın.

• Çevresel etkenleri kontrol edin.

• Monitörün yerini değiştirin ve başka bir odada test edin.

• Ekranı kapatıp açın.

• Sürekli olarak sönük olan pikseller, LCD teknolojisinde doğal

olarak bulunan hatalardır.

• Dell'in Monitör Kalitesi ve Piksel Politikası hakkında daha

fazla bilgi almak için Dell Destek sitesine bakın:

support.dell.com.

• Ekranı kapatıp açın.

• Sürekli olarak sönük olan pikseller, LCD teknolojisinde doğal

olarak bulunan hatalardır.

• Dell'in Monitör Kalitesi ve Piksel Politikası hakkında daha

fazla bilgi almak için Dell Destek sitesine bakın:

support.dell.com.

• Monitörü, Fabrika Ayarları'na sıfı

• OSD üzerinden Auto Adjust'ı çalıştırın.

• OSD üzerinden Brightness ve Contrast kontrollerini ayarlayın.

• Monitörü, Fabrika Ayarları'na sıfırlayın.

• OSD üzerinden Auto Adjust'ı çalıştırın.

• OSD üzerinden Horizontal ve Vertical kontrollerini ayarlayın.

menüsüyle doğru giriş kaynağının

rlayın.

NOT: DVI-D/HDMI girişini kullanırken, konum ayarlamaları

kullanılamaz.

48 | Sorun Giderme

Yatay/Dikey
Çizgiler

Ekranda bir ya da
daha fazla çizgi
var

• Monitörü, Fabrika Ayarları'na sıfırlayın.

• OSD üzerinden Auto Adjust'ı çalıştırın.

• OSD üzerinden Phase ve Pixel Clock kontrollerini ayarlayın.

• Kendi kendine test özelliğini çalıştırın ve bu test

modundayken bu çizgiler hala var olup olmadığını kontrol
edin.

• Video kablosu konektöründe eğik ya da kırık pim olup

olmadığını kontrol edin.

• Dahili arıza teşhisi çalıştırın.

NOT: DVI-D/HDMI girişini kullanırken, Pixel Clock ve Phase

ayarlamaları kullanılamaz.

Senkronizasyon
Sorunları

Güvenlikle İlgili
Sorunlar

Görüntü
Kesilmesi
Sorunları

Renk Eksik Resimde renk yok • Monitör kendi kendini test özelliğini çalıştırın.

Yanlış Renk Resmin rengi

Monitörde uzun
süre kalan sabit
bir görüntünün
neden olduğu
görüntü izi

Ekran karışık ya
da bozuk
görünüyor

Duman ya da
kıvılcım belirtileri

Monitör açılıp
kapanıyor

düzgün değil

Görüntülenen
statik görüntünün
soluk bir gölgesi
ekranda
gösteriliyor

• Monitörü, Fabrika Ayarları'na sıfırlayın.

• OSD üzerinden Auto Adjust'ı çalıştırın.

• OSD üzerinden Phase ve Pixel Clock kontrollerini ayarlayın.

• Kendi kendine test özelliğini çalıştırın ve bu test

modundayken karışık ekran görüntüsünün hala var olup
olmadığını kontrol edin.

• Video kablosu konektöründe eğik ya da kırık pim olup

olmadığını kontrol edin.

• Bilgisayarı güvenli modda tekrar baş

• Sorunu gidermek için hiçbir işlem yapmayın.

• Hemen Dell ile görüşün.

• Monitör ile bilgisayarı birbirine bağlayan video kablosunun

doğru ve düzgün bağlı olduğundan emin olun.

• Monitörü, Fabrika Ayarları'na sıfırlayın.

• Kendi kendine test özelliğini çalıştırın ve bu test

modundayken görüntü kesilmesi sorununun hala var olup
olmadığını kontrol edin.

• Monitör ile bilgisayarı birbirine bağlayan video kablosunun

doğ

ru ve düzgün bağlı olduğundan emin olun.

• Video kablosu konektöründe eğik ya da kırık pim olup

olmadığını kontrol edin.

• Color Settings OSD'de Color Setting Mode'u, uygulamaya
bağlı olarak Graphics ya da Video olarak değiştirin.

• Color Settings OSD'de farklı Color Preset Setting'leri
deneyin. Color Management kapalıysa, Color Settings
OSD'de R/G/B değerlerini ayarlayın.

• Advance Setting OSD'de Input Color Format'ı PC RGB ya
da YPbPr olarak değiştirin.

• Dahili arıza teşhisi çalıştırın.

• Kullanı

• Alternatif olarak dinamik olarak değişen bir ekran koruyucu da

lmadığında her zaman monitörün kapatılması için Güç

Yönetimi özelliğini kullanın (daha fazla bilgi için bkz.

Yönetimi Modları

kullanabilirsiniz.

).

latın.

Güç

Sorun Giderme | 49

Dokunmatik Sorunları

Özel Belirtiler YaşadıklarınızOlası Çözümler

Dokunma
bildirimi hatası

Ta sa r r uf
modunda
dokunmatik
ekran tepki
vermiyor

Win 7 ve Win 8
Kalibrasyonu

Dokunma işlevi
hizalı değil ya da
dokunma işlevi
yok

Tasarruf modunda
dokunarak
monitör ve
bilgisayar
uyandırılam

Ekrana
dokunduğunuzda
imleç parmak
hareketinizi
düzgün biçimde
takip etmiyor

ıyor

• Elektrik kablosunun, topraklama dişine sahip olduğundan
emin olun.

• Dokunmatik modülün otomatik tekrar kalibrasyon yapmasını
sağlamak için DC kablosunu elektrik adaptöründen çıkartın ve
tekrar takın.

• Bilgisayara bağlanmak için Dell tarafından sağlanan USB
kablosunu kullandığınızdan emin olun.

• Bilgisayarınızın USB 2.0 kablosunu desteklediğinden emin
olun.

• Eğer cihazınız sistem tarafından algılanamıyorsa, monitörü
kapatıp açın ya da USB kablosunu çıkartıp takın.

• Aygıt Yöneticisi'ne erişin ve İnsan Arabirim Aygıtları altında
HID Uyumlu Tüketici Denetimi Aygıtı'nı seçin.

• Özellikler altında HID- uyumlu aygıt'ı

• Aygıtın bilgisayarı uyandırmasına izin verin.

• Tablet PC ayarlarını seçmek için denetim masasına girin.

• Kalibrasyon'u seçin.

• Ekrandaki metni takip ederek ekranınızı tekrar kalibre edin

• Kalibrasyon verilerini kaydedin ya da vazgeçin.

50 | Sorun Giderme

Ürüne Özgü Sorunlar

Özel Belirtiler YaşadıklarınızOlası Çözümler

Ekran
görüntüsü çok
küçük

Monitör, yan
paneldeki
düğmelerle
ayarlanmıyor

Kullanıcı
kontrollerine
basıldığında
Giriş Sinyali yok

Resim tüm
ekranı
doldurmuyor.

Görüntü ekranda
ortalı ancak tüm
görüntülenebilir
alanı doldurmuyor

Ekranda OSD
gösterilmiyor

Resim yok, LED
mavi yanıyor.

Resim, ekranın
yüksekliğini ya da
genişliğini
doldurmuyor.

NOT: DVI-D modunu seçerken Auto Adjust işlevi kullanılamaz.

• Image Setting OSD'de Scaling Ratio ayarını kontrol edin.

• Monitörü, Fabrika Ayarları'na sıfırlayın.

• Monitörü kapatmak için elektrik fişini çekin, tekrar takın ve

monitörü tekrar açın.

• OSD menüsünün kilitli olup olmadığını kontrol edin. Kilitliyse,
Güç düğmesinin üstündeki düğmeye 10 saniye basılı tutarak
kilidi açın (daha fazla bilgi için

• Sinyal kaynağını kontrol edin. Fareyi hareket ettirerek ya da
klavyede herhangi bir tuşa basarak bilgisayarın güç tasarrufu
modunda olmadığından emin olun.

• Sinyal kablosunun takılı olduğundan emin olun. Gerekiyorsa
sinyal kablosunu tekrar takın.

• Bilgisayarı ya da video oynatıcıyı tekrar başlatın.

• DVD'leirn farklı video biçimleri (en-boy oranı) nedeniyle

monitör tam ekranda gösterebilir.

• Dahili arıza teşhisi çalıştırı

Menu Lock

n.

konusuna bakın).

Sorun Giderme | 51

52 | Sorun Giderme

Ek

5

UYARI: Güvenlik Talimatları

UYARI: Bu belgede açıklanandan başka kontroller, ayarlamalar ya da işlemler
yapmak, elektrik çarpması, elektrik tehlikeleri ve/veya mekanik tehlikelere
maruz kalmaya neden olabilir.

Güvenlik talimatlarıyla ilgili bilgi için Ürün Bilgileri Kılavuzu'na bakın.

FCC Uyarıları (Yalnızca ABD) ve Diğer Yasal Bilgiler

FCC uyarıları ve diğer yasal bilgiler için web sitemizdeki

www.dell.com/regulatory_compliance adresindeki yasal uyumla ilgili sayfaya bakın.

Dell ile Görüşme

ABD'deki müşteriler 800-WWW-DELL (800-999-3355) numaralı telefonu arayabilirler.

NOT: Eğer İnternet bağlantınız yoksa, iletişim bilgilerini ürünün faturasında, ambalaj

fişinde, makbuzda ya da Dell ürün katalogunda bulabilirsiniz.

Dell, çok sayıda çevrimiçi ve telefon tabanlı destek ve hizmet seçeneği sunmaktadır.
Bu hizmetlerin kullanılabilirliği ülkeye ve ürüne göre değişmektedir ve bazı hizmetler
sizin bulunduğunuz bölgede sunulmuyor olabilir. Satış, teknik destek ya da müşteri
hizmetleri sorunları hakkında Dell ile iletişim kurmak için:

1. support.dell.com adresini ziyaret edin.

2. Sayfanın en altındaki Bir Ülke/Bölge Seçin aşağı açılır menüsünden ülkenizi ya da

bölgenizi doğrulayın.

3. Sayfanın sol tarafındaki İletişim'i tıklatın.

4. Gereksiniminize göre ilgili servis ya da destek ba

5. Dell ile görüşmek için size uygun gelen yöntemi seçin.

ğlantısını seçin.

Monitörünüzü Kurma

Ekran çözünürlüğünü ayarlama

Microsoft® Windows® işletim sistemlerini kullanırken en iyi görüntü performansı için
aşağıdaki işlemleri uygulayarak ekran çözünürlüğünü 1920 x 1080 piksele ayarlayın:

Windows® 7, Windows® 8, ve Windows® 8.1'de:

1. Yal nızca Windows

karosuna geçin.

®

8 ve Windows® 8.1'de, klasik masaüstüne geçmek için Masaüstü

Ek | 53

2. Masaüstünü sağ tıklatın ve Ekran çözünürlüğü'yi seçin.

3. Ekran Çözünürlüğü Açılır listesini tıklatın ve 1920 x 1080'i seçin.

4. Tamam'ı tıklatın.

Windows

1. Masaüstüne sağ tıklayın ve Görüntü ayarları üzerine tıklayın.

2. Gelişmiş görüntü ayarları üzerine tıklayın.

3. Çözünürlük indirme listesine tıklayın ve 1920 x 1080 öğesini seçin.

4. Uygula üzerine tıklayın.

Eğer seçenekler arasında önerilen çözünürlüğü göremiyorsanız, grafik kartınızın
sürücüsünü güncelleştirmeniz gerekebilir. Lütfen aşağıdaki senaryolardan kullandığınız
bilgisayar sistemini en iyi açıklayanı seçin ve verilen işlemleri uygulayın.

®

10'da:

Eğer internet erişimine sahip bir Dell™ masaüstü ya da Dell™
taşınabilir bilgisayarınız varsa

1. http://support.dell.com, adresine gidin, servis etiketinizi girin ve grafik kartınız için en

yeni sürücüleri indirin.

2. Grafik Bağdaştırıcının sürücülerini yükledikten sonra çözünürlüğü yeniden
1920 x 1080 yapmaya çalışın.

NOT: Eğer çözünürlüğü 1920 x 1080'a ayarlayamıyorsanız lütfen Dell™ ile görüşerek

bu çözünürlüğü destekleyen bir Grafik Bağdaştırıcı hakkında bilgi alın.

Eğer Dell™ markalı olmayan bir masaüstü, taşınabilir bilgisayar
ya da grafik kartınız varsa

Windows® 7, Windows® 8, ve Windows® 8.1'de:

1. Yal nızca Windows
karosuna geçin.

2. Masaüstünü sağ tıklatın ve Kişiselleştirme'yi seçin.

3. Görüntü Ayarlarını Değiştir'i tıklatın.

4. Gelişmiş Ayarlar'ı tıklatın.

5. Pencerenin en üstündeki açıklamadan grafik denetleyicisinin sağlayıcısını belirleyin

(ör. NVIDIA, ATI, Intel vs.).

6. Güncelleştirilmiş sürücü için grafik kartı sağlayıcının web sitesine bakın (örneğin

http://www.ATI.com

7. Grafik Bağdaştırıcının sürücülerini yükledikten sonra çözünürlüğü yeniden
1920 x 1080 yapmaya çalışın.

Windows

1. Masaüstüne sağ tıklayın ve Görüntü ayarları üzerine tıklayın.

2. Gelişmiş görüntü ayarları üzerine tıklayın.

3. Çözünürlük indirme listesine tıklayın ve 1920 x 1080 öğesini seçin.

®

10'da:

®

8 ve Windows® 8.1'de, klasik masaüstüne geçmek için Masaüstü

YA D A http://www.NVIDIA.com).

54 | Ek

4. Pencerenin en üstündeki açıklamadan grafik denetleyicisinin sağlayıcısını belirleyin

(ör. NVIDIA, ATI, Intel vs.).

5. Güncelleştirilmiş sürücü için grafik kartı sağlayıcının web sitesine bakın (örneğin

http://www.ATI.com YA DA http://www.NVIDIA.com).

6. Grafik Bağdaştırıcının sürücülerini yükledikten sonra çözünürlüğü yeniden
1920 x 1080 yapmaya çalışın.

NOT: Eğer çözünürlüğü önerilen değere getiremiyorsanız, bilgisayarınızın üreticisiyle

görüşün ya da video çözünürlüğünü destekleyecek bir grafik bağdaştırıcısı satın alın.

Ek | 55
