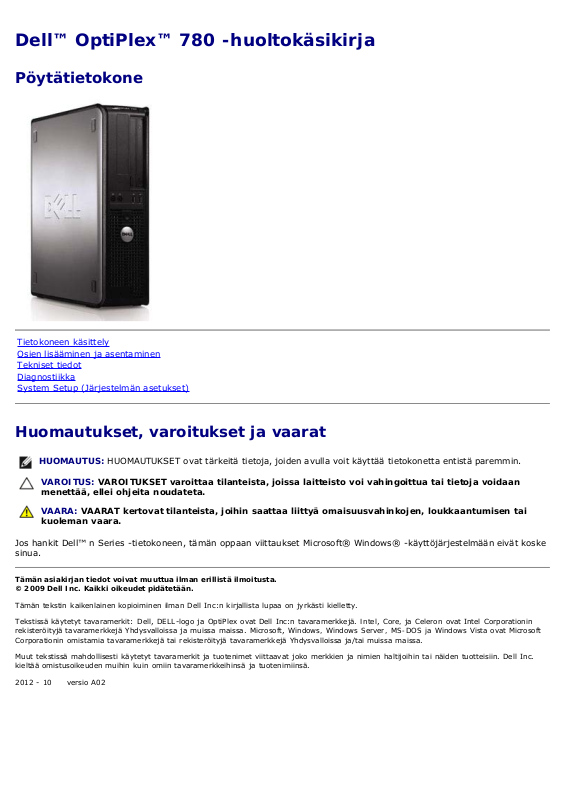

Dell™ OptiPlex™ 780 -huoltokäsikirja

Pöytätietokone

Tietokoneen käsittely
Osien lisääminen ja asentaminen
Tekniset tiedot
Diagnostiikka
System Setup (Järjestelmän asetukset)

Huomautukset, varoitukset ja vaarat

HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tietokonetta entistä paremmin.

VAROITUS: VAROITUKSET varoittaa tilanteista, joissa laitteisto voi vahingoittua tai tietoja voidaan

menettää, ellei ohjeita noudateta.

VAARA: VAARAT kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai

kuoleman vaara.

Jos hankit Dell™ n Series -tietokoneen, tämän oppaan viittaukset Microsoft® Windows® -käyttöjärjestelmään eivät koske
sinua.

Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta.
© 2009 Dell Inc. Kaikki oikeudet pidätetään.

Tämän tekstin kaikenlainen kopioiminen ilman Dell Inc:n kirjallista lupaa on jyrkästi kielletty.
Tekstissä käytetyt tavaramerkit: Dell, DELL-logo ja OptiPlex ovat Dell Inc:n tavaramerkkejä. Intel, Core, ja Celeron ovat Intel Corporationin

rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Microsoft, Windows, Windows Server, MS-DOS ja Windows Vista ovat Microsoft
Corporationin omistamia tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

Muut tekstissä mahdollisesti käytetyt tavaramerkit ja tuotenimet viittaavat joko merkkien ja nimien haltijoihin tai näiden tuotteisiin. Dell Inc.
kieltää omistusoikeuden muihin kuin omiin tavaramerkkeihinsä ja tuotenimiinsä.

2012 - 10 versio A02

Tietokoneen käsittely

Dell™ OptiPlex™ 780 -huoltokäsikirja

Ennen kuin avaat tietokoneen kannen

Suositellut työkalut

Tietokoneen sammuttaminen

Tietokoneen käsittelemisen jälkeen

Ennen kuin avaat tietokoneen kannen

Noudattamalla seuraavia turvallisuusohjeita voit suojata tietokoneesi ja työympäristösi vaurioilta sekä varmistaa oman
turvallisuutesi. Ellei toisin ole erikseen ilmoitettu, kaikissa tässä ohjeessa kuvatuissa toiminnoissa oletetaan seuraavaa:

Olet tehnyt kohdassa Tietokoneen käsittely kuvatut vaiheet.
Olet perehtynyt tietokoneen mukana toimitettuihin turvaohjeisiin.
Osa voidaan vaihtaa tai—jos se on hankittu erikseen—asentaa noudattamalla poisto-ohjetta käänteisessä
järjestyksessä.

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

VAROITUS: Vain valtuutettu huoltomies saa suorittaa tietyt korjaukset. Suorita ainoastaan tuotteen

asiakirjoissa valtuutettu tai online- tai puhelinhuollon tai tukitiimin ohjaama vianmääritys ja
yksinkertainen huolto. Takuu ei kata huoltotöitä, jotka on tehnyt joku muu kuin Dellin valtuuttama
huoltoliike. Lue tuotteen mukana tulleet turvallisuusohjeet ja noudata niitä.

VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti

tietokoneen takaosassa olevaa maalaamatonta metallipintaa, esimerkiksi tietokoneen takana olevaa
liitintä, jotta sähköpurkauksia ei pääse syntymään.

VAROITUS: Käsittele osia ja kortteja varoen. Älä kosketa kortin osia tai liittimiä. Pidä korttia kiinni sen

reunoista tai metallisesta kiinnityspidikkeestä. Pidä osaa (esimerkiksi suoritinta) kiinni sen reunoista,
älä sen nastoista.

VAROITUS: Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä itse kaapelista. Joissain

kaapeleissa on lukituskielekkeillä varustettu liitin. Jos irrotat tämän tyyppistä kaapelia, paina ensin
lukitusnastoista ennen kuin irrotat kaapelin. Kun vedät liitintä ulos, pidä se tasaisesti kohdistettuna,
jotta liittimen nastat eivät taitu. Varmista myös ennen kaapelin kytkemistä, että sen molempien päiden
liittimet on kohdistettu oikein ja että kaapeli tulee oikein päin.

HUOMAUTUS: Tietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä.

Voit välttää tietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat tietokoneen kannen.

1. Varmista, että työtaso on tasainen ja puhdas, jotta tietokoneen kuori ei naarmuunnu.

2. Sammuta tietokone (katso kohtaa Tietokoneen sammuttaminen

VAROITUS: Irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta ja irrota sitten kaapeli

verkkolaitteesta.

3. Irrota kaikki verkkokaapelit tietokoneesta.

4. Irrota tietokone ja kaikki siihen kiinnitetyt laitteet sähköpistorasiasta.

5. Maadoita emolevy painamalla virtapainiketta, kun järjestelmä on irrotettu pistorasiasta.

6. Irrota kansi

.

).

VAROITUS: Maadoita itsesi koskettamalla rungon maalaamatonta metallipintaa, kuten tietokoneen

takaosassa olevaa metallia, ennen kuin kosketat mitään osaa tietokoneen sisällä. Kosketa
työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä osia vahingoittavan
staattisen sähkön muodostumisen.

Suositellut työkalut

Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja:

pieni tasapäinen ruuvitaltta

ristipääruuvimeisseli
pieni muovinen puikko
Flash BIOS -päivitys-CD-levy (katso Dellin tukisivusto osoitteessa support.dell.com)

Tietokoneen sammuttaminen

VAROITUS: Vältä tietojen menetys tallentamalla ja sulkemalla kaikki avoimet tiedostot ja sulkemalla

kaikki avoimet ohjelmat, ennen kuin sammutat tietokoneen.

1. Käyttöjärjestelmän sammuttaminen:

Windows Vista®:

Valitse Start (Käynnistä)
olevan kuvan mukaisella tavalla ja napsauta sitten Shut Down (Sammuta).

Windows® XP:

Valitse Start (Käynnistä)® Turn Off Computer (Sammuta tietokone)® Turn Off (Sammuta).

Tietokoneesta katkeaa virta, kun käyttöjärjestelmän sammutustoiminto on valmis.

2. Varmista, että tietokoneesta ja siihen liitetyistä laitteista on katkaistu virta. Jos tietokoneen ja sen oheislaitteiden
virta ei katkennut automaattisesti käyttöjärjestelmän sammuttamisen yhteydessä, katkaise niistä virta nyt
painamalla virtapainiketta noin 6 sekunnin ajan.

, napsauta Start (Käynnistä)-valikon oikeassa alakulmassa olevaa nuolta alla

Tietokoneen käsittelemisen jälkeen

Kun olet vaihtanut osat tai tehnyt muut tarvittavat toimet, muista kiinnittää ulkoiset laitteet, kortit ja kaapelit, ennen kuin
kytket tietokoneen päälle.

1. Asenna kansi

VAROITUS: Kytke verkkojohto kytkemällä se ensin verkkolaitteeseen ja vasta sitten tietokoneeseen.

.

2. Kiinnitä tietokoneeseen tarvittaessa puhelin- ja verkkojohto.

3. Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan.

4. Käynnistä tietokone.

5. Tarkista, että tietokone toimii oikein, suorittamalla Dell Diagnostics -ohjelma. Katso Dell Diagnostics

Takaisin sisällysluetteloon

.

Takaisin sisällysluetteloon

Osien lisääminen ja asentaminen

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

Kansi

Ensisijainen kiintolevy

Levykeasema (lisävaruste)

Laajennuskortti

Muisti

Virtalähde

Tuuletin

Emolevy

Takaisin sisällysluetteloon

Optinen asema

Toissijainen kiintolevy (valinnainen)

Laajennuskehikko

Vakiotaustalevy

Jäähdytyselementti ja suoritin

Nappiparisto

IO-paneeli

Takaisin sisällysluetteloon

Tekniset tiedot

Suoritin

Muisti

Laajennusväylä

Video

Järjestelmätiedot

Kortit

Asemat

Ulkoiset liittimet

HUOMAUTUS: Vaihtoehdot saattavat vaihdella alueen mukaan. Jos haluat lisätietoja tietokoneen kokoonpanosta,

valitse Käynnistä® Ohje ja tuki ja valitse vaihtoehto tietokoneen tietojen tarkastelua varten.

HUOMAUTUS: Ellei toisin mainita, minitorni-, työpöytä- ja pienikokoisen tietokoneen tekniset tiedot ovat samat.

Suoritin

Tyyppi Intel® Core™ 2 Duo; FSB enintään 1333

Ohjaimet ja valot

Verkko

Ääni

Tehonkulutus

Emolevyn liitännät

Mitat

Ympäristö

MHz

Intel Core 2 Quad; FSB enintään 1333
MHz

Intel Pentium® Dual Core; FSB enintään
1066 MHz

Intel Celeron®; FSB enintään 800 MHz

Level 2 (L2) – välimuisti vähintään 512 kt:n liukuhihnapurske, 8-

teinen assosiaatiojärjestelmä, Writeback
SRAM -muisti

Muisti

Tyyppi DDR3 SDRAM (vain muu kuin ECC-

muisti)

Nopeus 1067 MHz

Liittimet neljä

Kapasiteetti 1 Gt, 2 Gt tai 4 Gt muu kuin ECC-muisti

Vähimmäismuisti 1 Gt

Enimmäismuisti 16 Gt

Video

Integroitu Intel-grafiikkakiihdytin X4500

enintään 256 Mt jaettua videomuistia
(järjestelmän kokonaismuistia vähintään
512 Mt)

Erillinen PCI Express x16 -paikka tukee joko PCI

Express -korttia tai DVI-lisäkorttia
(kahden näytön tuki).

Ääni

Integroitu Intel High Definition -ääni

Verkko

Integroitu Intelin integroitu verkkokortti,

tiedonsiirtonopeus 10/100/1000 Mb/s

Järjestelmätiedot

Piirisarja Intel® Q45 Express -piirisarja

w/ICH10DO

DMA-kanavat kahdeksan

Keskeytystasot 24

BIOS-piiri (NVRAM) 64 Mt

Laajennusväylä

Väylätyyppi PCI 2.3

PCI Express 2.0

SATA 1.0A ja 2.0

eSATA

USB 2.0

Väylänopeus PCI: 133 Mt/s

PCI Express:

Kortit

PCI

Minitorni

Työpöytä

Pienikokoinen tietokone

PCI Express x1

Minitorni

x1-paikan kaksisuuntainen nopeus
— 250 Mt/s

x16-paikan kaksisuuntainen
nopeus — 8 Gt/s

SATA: 1,5 Gt/s ja 3,0 Gt/s

eSATA: 3,0 Gt/s

USB: 480 Mt/s

enintään kaksi täyspitkää korttia

ilman laajennuskorttia — enintään kaksi
matalaprofiilista korttia

laajennuskortin kanssa — enintään kaksi
täyspitkää korttia

yksi matalaprofiilinen kortti

yksi täyspitkä kortti

Työpöytä

Pienikokoinen tietokone

PCI Express x16

Minitorni

Työpöytä

Pienikokoinen tietokone

HUOMAUTUS: PCI Express x16 -korttipaikka on poistettu käytöstä, kun

ei mitään

ei mitään

yksi täyspitkä kortti

ilman laajennusta — yksi
matalaprofiilinen kortti

laajennuksen kanssa — yksi täyspitkä
kortti

yksi matalaprofiilinen kortti

integroituun videoliitäntään on kytketty näyttö.

Asemat

Ulkoisesti käytettävissä

5,25 tuuman asemapaikat

Minitorni

Työpöytä

Pienikokoinen tietokone

3,5 tuuman asemapaikka

Minitorni

Työpöytä

Pienikokoinen tietokone

Sisäisesti käytettävissä

3,5 tuuman asemapaikat

Minitorni

Työpöytä

Pienikokoinen tietokone

HUOMAUTUS: Tietokoneessa voi olla korkeintaan kaksi 2,5 tuuman kiintolevyä

kiinnikkeineen.

SATA DVD-ROM-, DVD+/–RW- tai
CD+/–RW-asemat

kaksi paikkaa

yksi paikka

yksi ohut paikka

19-in-1 Media Card -lukijat

yksi paikka

yksi paikka

yksi ohut paikka

kiintolevyt

kaksi paikkaa

yksi paikka

yksi paikka

Ulkoiset liittimet

Ääni

Takapaneeli kaksi liitäntää, linjatulo/mikrofoni ja

linjalähtö

Etupaneeli kaksi etupaneelin liitäntää kuulokkeille ja

mikrofonille

eSATA yksi 7-nastainen liitäntä

Verkko yksi RJ45-liitin

Rinnakkainen yksi 25-nastainen liitin

(kaksisuuntainen)

Sarja yksi 9-nastainen liitin, 16550C-

yhteensopiva

USB

Etupaneeli kaksi liitintä

Takapaneeli kuusi liitintä

Video yksi 15-nastainen VGA-liitin

yksi 20-nastainen DisplayPort-liitin

Emolevyn liittimet

PCI 2.3

Minitorni

Työpöytä

Pienikokoinen tietokone

dataleveys (enintään) — 32 bittiä

kaksi 120-nastaista liitintä

kaksi 120-nastaista liitintä

yksi 120-nastainen liitin

PCI Express x1

Minitorni

dataleveys (enintään) — yksi PCI

Työpöytä

Pienikokoinen tietokone

PCI Express x16 yksi 164-nastainen liitin

Express -kaista

yksi 36-nastainen liitin

ei käytettävissä

ei käytettävissä

dataleveys (enintään — 16 PCI Express ­kaistaa

Sarja-ATA

Minitorni

Työpöytä

Pienikokoinen tietokone

Muisti neljä 240-nastaista liitintä

Sisäinen USB-laite yksi 10-nastainen liitin (tukee kahta

Suorittimen tuuletin yksi 5-nastainen liitin

Kiintolevytuuletin yksi 5-nastainen liitin

Etupaneelin säätö yksi 40-nastainen liitin

Suoritin yksi 775-nastainen liitin

Virta 12 V yksi 4-nastainen liitäntä

Virta yksi 24-nastainen liitäntä

Ohjaimet ja valot

Tietokoneen etuosa

Virtapainike painike

neljä 7-nastaista liitintä

kolme 7-nastaista liitintä

kolme 7-nastaista liitintä

USB-porttia)

Virtavalo Vilkkuva vihreä — tietokone on

lepotilassa

Tasaisesti palava vihreä — tietokone on
käytössä

Vilkkuva keltainen — emolevyllä on
ilmennyt ongelma

Tasaisesti palava keltainen — emolevyä
ei voi alustaa

Kiintolevyn merkkivalo Vilkkuva vihreä — tietokone lukee tietoja

kiintolevyltä tai kirjoittaa tietoja
kiintolevylle

Verkkoyhteyden merkkivalo Vihreä — verkon ja tietokoneen välillä on

hyvä yhteys

Ei pala (ei valoa) — tietokone ei tunnista
fyysistä yhteyttä verkkoon

Diagnostiikkavalot Neljä valoa. Katso lisätietoja kohdasta

Diagnostiikka.

Tietokoneen takaosa

Linkin yhtenäisyysvalo
integroidussa verkkolaitteessa

Vihreä — verkon ja tietokoneen välillä on
hyvä yhteys, jonka nopeus on 10 Mb/s.

Oranssi — verkon ja tietokoneen välillä
on hyvä yhteys, jonka nopeus on 100
Mb/s.

Keltainen — verkon ja tietokoneen välillä

on hyvä yhteys, jonka nopeus on 1000

Mb/s.

Varastointi –40°–65 °C

Ei pala (ei valoa) — tietokone ei tunnista
fyysistä yhteyttä verkkoon.

Verkon toimintavalo integroidussa
verkkolaitteessa

Virta

Virtalähde

Sähköteho

Minitorni

Työpöytä

Pienikokoinen tietokone

Enimmäislämpöhäviö

Minitorni

Työpöytä

Pienikokoinen tietokone

Jännite 90–265 VAC, 50/60 Hz

Nappiparisto 3 V:n CR2032-litiumnappiparisto

HUOMAUTUS: lämpöhäviö lasketaan virtalähteen nimellistehon mukaan.
HUOMAUTUS: katso tietokoneen mukana toimitetuista turvallisuusohjeista tärkeät

jännitettä koskevat tiedot.

Keltainen valo — vilkkuva keltainen valo
osoittaa, että verkko on toiminnassa.

305 W (ei-EPA) tai 255 W (EPA)

255 W (EPA)

235 W (EPA)

1041 BTU/h

955 BTU/h

938 BTU/h

Mitat

Korkeus

Minitorni

Työpöytä

Pienikokoinen tietokone

Leveys

Minitorni

Työpöytä

Pienikokoinen tietokone

Syvyys

Minitorni

Työpöytä

Pienikokoinen tietokone

Paino

Minitorni

Työpöytä

40,80 cm

11,40 cm

9,26 cm

18,70 cm

39,90 cm

31,40 cm

43,30 cm

35,30 cm

34,00 cm

11,70 kg

8,26 kg

Pienikokoinen tietokone

Ympäristö

Lämpötila

Käyttö 10°–35 °C

6,80 kg

Suhteellinen kosteus (tiivistymätön) käyttö: 20 %–80 % (suurin

märkälämpötila 29 °C)

varastointi: 5 %–95 % (suurin
märkälämpötila 38 °C)

Enimmäisvärähtely

Käyttö

Varastointi

Enimmäisisku

Käyttö 40 G +/– 5 %, pulssin kesto 2 ms +/–

Varastointi 105 G +/– 5 %, pulssin kesto 2 ms +/–

Korkeus:

Käyttö –15,2 – 3048 m

Varastointi –15,2 – 10 668 m

Ilman mukana kulkevien epäpuhtauksien
taso

Takaisin sisällysluetteloon

2

5–350 Hz / 0,0002 G

5–500 Hz / 0,001–0,01 G

/Hz

2

/Hz

10 % (51 cm/s)

10 % (127 cm/s)

G2 tai alempi ISA-S71.04-1985­standardin mukaan

Takaisin sisällysluetteloon

Diagnostiikka

Dell™ OptiPlex™ 780 -huoltokäsikirja

Dell Diagnostics -ohjelma

Virtapainikkeen merkkivalokoodit

Merkkiäänet

Diagnostiikkamerkkivalot

Dell Diagnostics -ohjelma

Dell Diagnostics -ohjelman käyttäminen

Suosittelemme näiden ohjeiden tulostamista ennen aloittamista.

HUOMAUTUS: Dell Diagnostics -ohjelma toimii vain Dell-tietokoneissa.
HUOMAUTUS: Drivers and Utilities -levy on valinnainen, eikä sitä välttämättä toimiteta tietokoneen mukana.

Siirry järjestelmän asetuksiin (katso Järjestelmän asetuksiin siirtyminen
varmista, että testattava laite näkyy järjestelmän asetuksissa ja on aktiivinen.

Avaa Dell Diagnostics kiintolevyltä tai Drivers and Utilities -levyltä.

), tarkista tietokoneen kokoonpanotiedot ja

Dell Diagnostics -ohjelman käynnistäminen kiintolevyltä

1. Käynnistä tietokone (tai käynnistä se uudelleen).

2. Kun DELL-logo tulee näkyviin, paina heti <F12>-näppäintä.

HUOMAUTUS: Jos näyttöön tulee ilmoitus siitä, että diagnostiikka-apuohjelman osiota ei löydy, suorita Dell

Diagnostics lisävarusteena saatavalta Drivers and Utilities -levyltä.

Jos odotat liian kauan ja käyttöjärjestelmän logo tulee näyttöön, odota, kunnes näyttöön tulee Microsoft®
Windowsin® työpöytä. Sammuta tämän jälkeen tietokone ja yritä uudelleen.

3. Kun käynnistysjärjestysluettelo tulee näyttöön, korosta vaihtoehto Boot to Utility Partition (Käynnistä
apuohjelmaosioon) ja paina <Enter>-näppäintä.

4. Kun Dell Diagnostics -ohjelman Main Menu (päävalikko) tulee näkyviin, valitse suoritettava testi.

Dell Diagnostics -ohjelman käynnistäminen Drivers and Utilities -CD­levyltä

1. Aseta Drivers and Utilities -levy levyasemaan.

2. Sammuta tietokone ja käynnistä se sitten uudelleen.

Kun DELL-logo tulee näkyviin, paina heti <F12>-näppäintä.

Jos odotat liian kauan ja Windows-logo tulee näyttöön, odota, kunnes näyttöön tulee Windows-työpöytä. Sammuta
tämän jälkeen tietokone ja yritä uudelleen.

HUOMAUTUS: Seuraavissa ohjeissa käynnistysjakso muutetaan vain yhdeksi kerraksi. Kun tietokone käynnistetään

seuraavan kerran, se käynnistää järjestelmäasetusohjelmassa määritetyt laitteet.

3. Kun näyttöön tulee käynnistyslaiteluettelo, valitse Onboard or USB CD-ROM Drive (Kiinteä tai USB-CD-asema) ja
paina <Enter>-näppäintä.

4. Valitse näyttöön tulevasta valikosta vaihtoehto Boot from CD-ROM (Käynnistä CD-ROM-asemasta) ja paina

<Enter>-näppäintä.

5. Kirjoita 1, jolloin valikko käynnistyy, ja jatka painamalla <Enter>-painiketta.

6. Valitse numeroidusta luettelosta Run the 32 Bit Dell Diagnostics (Suorita 32-bittinen Dell-diagnostiikkaohjelma)

-vaihtoehto. Jos luettelossa on useita versioita, valitse tietokoneellesi sopiva versio.

7. Kun Dell Diagnostics -ohjelman Main Menu (päävalikko) tulee näyttöön, valitse suoritettava testi.

Dell-diagnostiikkaohjelman päävalikko

1. Kun Dell-diagnostiikkaohjelma on latautunut ja Main Menu (päävalikko) avautuu, napsauta haluamaasi
vaihtoehtoa.

Vaihtoehto Toiminto

Express Test
(Pikatesti)

Extended Test
(Laaja testi)

Custom Test
(Mukautettu
testi)

Symptom Tree
(Ongelmapuu)

2. Jos ongelma löydetään testin aikana, näyttöön tulee sanoma, jossa ilmoitetaan virhekoodi ja ongelman kuvaus.
Kirjoita virhekoodi ja ongelman kuvaus muistiin ja noudata näyttöön tulevia ohjeita.

3. Jos suoritat testin käyttämällä Custom Test (Mukautettu testi)- tai Symptom Tree (Ongelmapuu) -vaihtoehtoa,
saat lisätietoja napsauttamalla seuraavassa taulukossa kuvattua vastaavaa välilehteä.

Välilehti Toiminto

Results
(Tulokset)

Errors
(Virheet)

Help (Ohje) Sisältää kuvauksen testistä ja saattaa ilmoittaa testin suorittamiseen liittyviä vaatimuksia.

Configuration
(Kokoonpano)

Testaa laitteet nopeasti. Testaaminen vie yleensä 10–20 minuuttia. Käyttäjän ei tarvitse tehdä mitään
testauksen aikana. Express Test (Pikatestillä) voit selvittää ongelman syyt nopeasti.

Testaa laitteet läpikotaisin. Testi kestää yleensä vähintään tunnin, ja siinä täytyy tietyin väliajoin
vastata kysymyksiin.

Testaa tietyn laitteen. Suoritettavia testejä voi mukauttaa.

Näyttää luettelon tavallisimmista virheen ilmenemistavoista, ja voit valita testin, joka perustuu
ongelman ilmenemistapaan.

Näyttää testin tulokset ja havaitut virhetilanteet.

Näyttää havaitut virhetilanteet, virhekoodit ja ongelmankuvauksen.

Näyttää valitun laitteen laitteistokokoonpanon.

Dell Diagnostics -ohjelma saa kaikkien laitteiden kokoonpanotiedot järjestelmän asennusohjelmasta,
muistista ja sisäisistä testeistä. Kaikki tiedot näytetään vasemmassa reunassa olevassa laiteluettelossa.
Laiteluettelossa ei välttämättä ole kaikkien tietokoneeseen asennettujen komponenttien tai
tietokoneeseen liitettyjen laitteiden nimiä.

Parameters
(Parametrit)

4. Jos suoritat Dell Diagnostics -ohjelman Drivers and Utilities -levyltä, poista levy asemasta, kun testit on suoritettu.

5. Sulje testinäyttö, niin pääset takaisin Main Menu (päävalikkoon). Voit lopettaa Dell Diagnostics -ohjelman käytön
ja käynnistää tietokoneen uudelleen sulkemalla Main Menu (päävalikkoon) näytön.

Voit mukauttaa testiä muuttamalla testiasetuksia.

Virtapainikkeen merkkivalokoodit

Diagnostiikkamerkkivalot kertovat paljon enemmän järjestelmän tilasta, mutta tietokone tukee myös vanhoja
virtavalotiloja. Virtavalotilat on ilmaistu seuraavassa taulukossa.

Virtavalon tila Kuvaus

Ei valoa

Virta on sammutettu, valo ei pala.

Keltainen

Valon alkuperäinen tila käynnistettäessä.

vilkkuva valo

Tasaisesti

palava keltainen

valo

Vilkkuva vihreä

valo

Tasaisesti

palava vihreä

valo

Ilmaisee, että järjestelmä saa virtaa, mutta POWER_GOOD-signaali ei ole vielä aktiivinen.
Jos Hard Drive light is off (kiintolevyn valo ei pala), virtalähde on todennäköisesti vaihdettava.
Jos Hard Drive light on (kiintolevyn valo palaa), emolevyn regulaattori tai jänniteregulaattori on
todennäköisesti vikatilassa. Saat lisätietoja katsomalla diagnostiikkamerkkivaloja.

Valon toinen tila käynnistettäessä. Ilmaisee, että POWER_GOOD-signaali on aktiivinen ja että
virtalähde on todennäköisesti kunnossa. Saat lisätietoja katsomalla diagnostiikkamerkkivaloja.

Järjestelmä on virransäästötilassa, joko S1- tai S3-tilassa. Määritä järjestelmän tila katsomalla
diagnostiikkamerkkivaloja.

Järjestelmä on S0-tilassa, joka on toimivan laitteen normaali virtatila.
BIOS vaihtaa valon tähän tilaan ilmaistakseen, että se on aloittanut toimintakoodien noutamisen.

Merkkiäänet

Jos näyttö ei voi näyttää virheilmoituksia POST-vaiheessa, tietokoneesta saattaa kuulua sarja merkkiääniä, joiden avulla
voidaan tunnistaa ongelma tai viallinen osa tai kokoonpano. Seuraavassa taulukossa näkyvät POST-vaiheessa mahdolliset
merkkiäänikoodit. Useimmat merkkiäänikoodit viittaavat kriittiseen virheeseen, joka estää tietokonetta käynnistymästä,
kunnes ongelma on ratkaistu.

Koodi Syy

1-1-2 Mikroprosessorin rekisteröintihäiriö

1-1-3 NVRAM-muistin luku-/kirjoitushäiriö

1-1-4 ROM BIOS -tarkistussummahäiriö

1-2-1 Ohjelmoitavan välin ajastimen häiriö

1-2-2 DMA-alustushäiriö

1-2-3 DMA-sivun rekisteröinnin luku-/kirjoitushäiriö

1-3 Näyttömuistin testihäiriö

1-3-1 - 2-4-4 Muistia ei voida kunnollisesti tunnistaa tai käyttää

3-1-1 DMA-oheisrekisterin häiriö

3-1-2 DMA-päärekisterin häiriö

3-1-3 Pääkeskeytysmaskin rekisterihäiriö

3-1-4 Oheiskeskeytysmaskin rekisterihäiriö

3-2-2 Keskeytysvektorin lataushäiriö

3-2-4 Näppäimistöohjaimen testihäiriö

3-3-1 NVRAM-muistin tehon menetys

3-3-2 Virheellinen NVRAM-kokoonpano

3-3-4 Näyttömuistin testihäiriö

3-4-1 Näytön alustushäiriö

3-4-2 Näytön tahdistusvirhe

3-4-3 Näyttö-ROM-muistin etsintähäiriö

4-2-1 Ei kellokeskeytystä

4-2-2 Sammutusvirhe

4-2-3 Portin A20 virhe

4-2-4 Odottamaton keskeytys suojatussa tilassa

4-3-1 Muistivirhe ennen osoitetta 0FFFFh

4-3-3 Ajastinsirun laskuri 2:n häiriö

4-3-4 Kellonaikakello on pysähtynyt

4-4-1 Sarja- tai rinnakkaisportin testihäiriö

4-4-2 Koodin purku varjomuistiin ei onnistu

4-4-3 Matematiikkaprosessorin testihäiriö

4-4-4 Välimuistin testivirhe

Diagnostiikkamerkkivalot

Vianmäärityksessä auttavat tietokoneen rivipaneelissa olevat neljä merkkivaloa 1, 2, 3 ja 4. Kun tietokone käynnistyy
normaalisti, merkkivalot vilkkuvat ennen sammumistaan. Jos tietokoneessa on jokin vika, valojen väri ja järjestys
ilmaisevat ongelman.

HUOMAUTUS: Jos tietokoneen käynnistyksen POST-testiosa suoritetaan onnistuneesti, kaikki neljä merkkivaloa

sammuvat ennen käyttöjärjestelmän lataamista.

Valoyhdistelmä Ongelman kuvaus Ehdotettu ratkaisu

Tietokone ei ole
käynnissä tai ennen
BIOSin suorittamista
on mahdollisesti
ilmennyt ongelma.

Merkkivalot eivät syty
sen jälkeen, kun
tietokone on
käynnistänyt
käyttöjärjestelmän
onnistuneesti.

Mahdollinen
suoritinhäiriö.

Muistimoduuleja on
löytynyt, mutta on
ilmennyt muistivirhe.

Mahdollinen
grafiikkakorttihäiriö.

Kytke tietokone toimivaan sähköpistorasiaan.
Jos ongelma toistuu, ota yhteys Delliin.

Aseta suoritin uudelleen paikalleen (katso tietokoneen suoritintiedot).
Jos ongelma toistuu, ota yhteys Delliin.

Jos asennettuna on kaksi tai sitä useampia muistimoduuleja, irrota
moduulit, asenna yksi moduuli takaisin paikalleen ja käynnistä
tietokone uudelleen. Jos tietokone käynnistyy normaalisti, jatka
muistimoduulien asentamista (yksi kerrallaan), kunnes löydät viallisen
moduulin tai kunnes olet asentanut uudelleen kaikki moduulit
virheettä.
Asenna tietokoneeseen toimiva samantyyppinen muisti, jos sellainen
on käytettävissä.
Jos ongelma toistuu, ota yhteys Delliin.

Asenna kaikki näytönohjaimet uudestaan.
Jos saatavissa on kunnolla toimiva samantyyppinen näytönohjainkortti,
asenna se tietokoneeseesi.
Jos ongelma toistuu, ota yhteyttä Delliin.

Mahdollinen levyke­tai
kiintolevyasemahäiriö.

Mahdollinen USB­häiriö.

Muistimoduuleja ei ole
löytynyt.

Aseta paikalleen kaikki virta- ja datakaapelit.

Asenna kaikki USB-laitteet uudelleen ja tarkista kaikki kaapeliliitännät.

Jos asennettuna on kaksi tai sitä useampia muistimoduuleja, irrota
moduulit, asenna yksi moduuli takaisin paikalleen ja käynnistä
tietokone uudelleen. Jos tietokone käynnistyy normaalisti, jatka
muistimoduulien asentamista (yksi kerrallaan), kunnes löydät viallisen
moduulin tai kunnes olet asentanut uudelleen kaikki moduulit
virheettä.
Asenna tietokoneeseen toimiva samantyyppinen muisti, jos sellainen

on käytettävissä.

Jos ongelma toistuu, ota yhteys Delliin.

Muistimoduulit ovat
löytyneet, mutta
tietokoneessa on
muistin kokoonpano­tai
yhteensopivuusvirhe.

Laajennuskortissa
saattaa olla vika.

Virhe on ilmennyt. Varmista, että kaikki kiintolevyn ja optisen aseman kaapelit on

Varmista, ettei muistimoduuleiden/liitinten sijoitukselle ole
erityisvaatimuksia.
Varmista, että tietokone tukee käyttämääsi muistia (katso tietokoneen
"Tekniset tiedot" -osaa).
Jos ongelma toistuu, ota yhteys Delliin.

Määritä, onko kyseessä laiteristiriita, irrottamalla yksittäinen kortti (ei
näytönohjainta) ja käynnistämällä tietokone uudelleen.
Jos ongelma ei poistu, asenna poistamasi kortti uudelleen, poista jokin
toinen kortti ja käynnistä sitten tietokone uudelleen.
Toista tämä jokaisen lisäkortin kohdalla. Jos tietokone käynnistyy
oikein, tee vianmääritys viimeisimmällä poistetulle kortille ja etsi
resurssiristiriitoja.
Jos ongelma toistuu, ota yhteys Delliin.

kytketty kunnolla emolevyyn.
Jos näyttöön tulee virheilmoitus, jossa ilmoitetaan mistä laitteesta on
kyse (esimerkiksi levykeasema tai kiintolevy), tarkista, että laite toimii
oikein.
Jos käyttöjärjestelmä yrittää käynnistää laitteesta (kuten levykkeeltä
tai optisesta asemasta), tarkista järjestelmän käynnistys ja varmista,
että käynnistysjärjestys on oikea tietokoneeseen asennettujen
laitteiden suhteen.
Jos ongelma toistuu, ota yhteys Delliin.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

System Setup (järjestelmän asetukset)

Dell™ OptiPlex™ 780 -huoltokäsikirja — minitorni-, työpöytä- ja pienikokoinen tietokone

Käynnistysvalikko

Navigointinäppäimet

Järjestelmän asennusohjelman avaaminen

Järjestelmän asetusten simulaatio

Järjestelmäasetusvalikko

Käynnistysvalikko

Paina <F12> Dell™-logon näkyessä, niin voit tuoda kertakäynnistysvalikon ja järjestelmän kelvollisten käynnistyslaitteiden luettelon näyttöön.

Luettelon vaihtoehdot ovat:

Sisäinen kiintolevy
CD/DVD/CD-RW-asema
Sisäinen verkkokortti
BIOS-apuohjelma
Diagnostiikka

Tästä valikosta on hyötyä, kun yrität käynnistää tiettyä laitetta tai näyttää järjestelmän diagnostiikkatietoja. Järjestelmän käynnistysvalikon käyttäminen ei edellytä
muutosten tekemistä BIOSiin tallennettuun käynnistysjärjestykseen.

Navigointinäppäimet

Voit navigoida seuraavilla näppäimillä System Setup (Järjestelmäasetukset) -ruuduissa.

Navigointinäppäimet

Toiminto Näppäin

Laajenna tai pienennä kenttä <Enter>, vasen tai oikea nuolinäppäin tai +/–

Laajenna tai pienennä kaikki kentät < >

Poistu BIOSista <Esc>—Pysy asetuksissa, Tallenna/Lopeta, Hylkää/Lopeta

Muuta asetusta Vasen tai oikea nuolinäppäin

Valitse muutettava kenttä <Enter>

Peru muutos <Esc>
Palauta oletusarvot <Alt><F> tai Load Defaults (lataa oletukset) -valikkovaihtoehto

Järjestelmän asennusohjelman avaaminen

Tietokoneessa on seuraavat BIOS- ja järjestelmäasetusvaihtoehdot:

Voit tuoda kertakäynnistysvalikon näkyviin painamalla <F12>
Voit avata System Setup (järjestelmän asetukset) -ohjelman painamalla <F2>

<F12>-valikko

Kun painat <F12> Dell™-logon näkyessä, käynnistät kertakäynnistysvalikon ja järjestelmän kelvollisten käynnistyslaitteiden luettelon näyttöön. Diagnostics
(diagnostiikka)- ja Enter Setup (siirry asetusohjelmaan)-vaihtoehdot näkyvät myös valikossa. Käynnistysvalikossa näkyvät laitteet määräytyvät tietokoneen
käynnistettävien laitteiden mukaan. Tästä valikosta on hyötyä, kun yrität käynnistää tiettyä laitetta tai näyttää järjestelmän diagnostiikkatietoja. Käynnistysvalikon
muuttaminen ei muuta BIOS:iin tallennettua käynnistysjärjestystä.

<F2>

Paina <F2>, jos haluat siirtyä System Setup (Järjestelmän asetukset)- ohjelmaan ja muuttaa käyttäjän määritettävissä olevia asetuksia. Jos sinulla on ongelmia
Järjestelmän asetukset -ohjelman käynnistämisessä tämän näppäimen avulla, paina <F2>-näppäintä siinä vaiheessa, kun näppäimistön valot välähtävät
ensimmäistä kertaa.

Järjestelmäasetusvalikko

HUOMAUTUS: Järjestelmän asetusvaihtoehdot voivat vaihdella tietokoneen mukaan eivätkä ne välttämättä näy täysin samassa järjestyksessä.

General (Yleistä)

System Board
(Emolevy)

Date/Time Näyttää

Näyttää seuraavat tiedot:

Järjestelmätiedot: näyttää BIOS-tiedot, järjestelmätiedot, huoltotunnuksen, pikahuoltokoodin, laitetunnuksen,
valmistuspäivämäärän ja omistuspäivämäärän.
Muistitiedot: näyttää asennetun muistin, käytettävissä olevan muistin, muistin nopeuden, muistikanavan tilan,
muistitekniikan, DIMM_1-koon, DIMM_2-koon, DIMM_3-koon ja DIMM_4-koon.
Suorittimen tiedot: näyttää suorittimen tyypin, suorittimen nopeuden, suorittimen väylänopeuden, suorittimen L2-
välimuistin, suorittimen tunnuksen, mikrokoodiversion, moniydinominaisuudet ja HT-toimisen 64-bittisen tekniikan.
PCI-tiedot: näyttää emolevyllä käytettävissä olevat paikat.

järjestelmän päivämäärän ja kellonajan. Järjestelmän päivämäärän ja kellonajan muutokset tulevat voimaan välittömästi.

(Pvm/Aika)

Boot Sequence
(Käynnistysjärjestys)

Määrittää järjestyksen, jossa tietokone pyrkii etsimään käyttöjärjestelmää tässä luettelossa määritetyistä laitteista.

Sisäinen tai USB-levyke
Kiintolevy (näyttää järjestelmässä olevan mallin)
Sisäinen tai USB-CD-Rom-asema
USB-laite

Asemat

Diskette drive
(Levykeasema)

Tämä kenttä valitsee, miten BIOS määrittää levykeasemat. Käyttöjärjestelmät, joissa on USB-tuki, tunnistavat USB-levykeasemat
tästä asetuksesta huolimatta:

Disable (poista käytöstä) – kaikki levykeasemat poistetaan käytöstä.
Enable (ota käyttöön) – kaikki levykeasemat otetaan käyttöön.

USB Controller (USB-ohjain) -asetusvaihtoehto vaikuttaa levykeaseman toimintaan.

SATA Operation (SATA­toiminta)

määrittää

Legacy-tila tarjoaa yhteensopivuuden eräille vanhemmille käyttöjärjestelmille, jotka eivät tue aseman ohjaimelle määritettyjä
natiiviresursseja.

integroidun kiintolevyn ohjaimen käyttötilan.

RAID Autodetect / AHCI (RAID-automaattitunnistus/AHCI) = RAID, jos allekirjoitettuja asemia, muuten AHCI
RAID Autodetect / ATA (RAID-automaattitunnistus/ATA) = RAID, jos allekirjoitettuja asemia, muuten ATA
RAID On / ATA (RAID käytössä/ATA) = SATA määritellään jokaisella käynnistyskerralla RAID-toimintoa varten
Legacy = Kiintolevyaseman ohjain määritetään legacy-tilaa varten

RAID-tila ei ole yhteensopiva ImageServerin kanssa. Poista RAID-tila käytöstä, jos otat ImageServerin käyttöön.

S.M.A.R.T Reporting
(S.M.A.R.T.-raportointi)

Tämä kenttä määrää, ilmoitetaanko integroitujen asemien kiintolevyvirheistä järjestelmän käynnistyessä. Tämä tekniikka on osa
SMART (Self Monitoring Analysis and Reporting Technology) -määritystä.

Tämä vaihtoehto on oletusarvoisesti pois käytöstä.

Drives (Asemat) Ottaa käyttöön tai poistaa käytöstä emolevyyn liitetyt SATA - tai ATA-asemat.

System Configuration (järjestelmämääritykset)

Integrated NIC (Sisäänrakennettu
NIC)

käyttöön tai poistaa käytöstä integroidun verkkokortin. Integroidun verkkokortin asetus voi olla

Ottaa

Disable (Ei käytössä)
Enable (Käytössä (oletus))

Enable with PXE (Käytössä PXE-käynnistyksessä)
Enable with ImageSever (Käytössä ImageServer-käynnistyksessä)

ImageServer ei ole yhteensopiva RAID-tilan kanssa. Poista RAID-tila käytöstä, jos otat ImageServerin käyttöön.

PXE:tä tarvitaan vain, jos halutaan käynnistää palvelimella sijaitseva käyttöjärjestelmä, ei jos käynnistetään tämän
järjestelmän kiintolevyllä oleva käyttöjärjestelmä.

Tämän kentän avulla otetaan FlexBay-laitteen sisäinen USB-portti käyttöön ja pois käytöstä. Vaihtoehtoja ovat:

USB for FlexBay (FlexBay -laitteen
USB-portti)

Disable (ei käytössä) – FlexBay-laitteen sisäinen USB-portti ei ole käytössä
Enable (käytössä) – FlexBay-laitteen sisäinen USB-portti on käytössä
No Boot (ei käynnistystä) – FlexBay-laitteen sisäinen USB-portti on käytössä, mutta siitä ei voi käynnistää. (oletus)

USB Controller (USB-ohjain) Ottaa käyttöön tai poistaa käytöstä sisäisen USB-ohjaimen. USB-ohjaimen asetus voi olla

Enable (käytössä) (oletus)
Disable (ei käytössä)
No boot (ei käynnistystä)

Käyttöjärjestelmät, joissa on USB -tuki, tunnistavat USB-tallennuslaitteen

Parallel Port (rinnakkaisportti) Määrittää rinnakkaisportin asetukset. Rinnakkaisportin asetus voi olla

Disable (ei käytössä)
AT
PS/2 (oletus)
EPP
ECP No DMA (ECP ei DMA)
ECP DMA 1
ECP DMA 3

Parallel Port Address
(rinnakkaisportin osoite)

Serial Port #1 (sarjaportti 1)

Määrittää integroidun rinnakkaisportin I/O-perusosoitteen.

Määrittää

sarjaportin asetukset. Sarjaportin asetus voi olla

Disable (ei käytössä)
Auto (automaattinen) (oletus)
COM1
COM3

Käyttöjärjestelmä voi osoittaa resursseja, vaikka asetus olisi pois käytöstä.

Serial Port #2 (sarjaportti 2)

Määrittää

sarjaportin asetukset. Sarjaportin asetus voi olla

Disable (ei käytössä)
Auto (automaattinen) (oletus)
COM2
COM4

Käyttöjärjestelmä voi osoittaa resursseja, vaikka asetus olisi pois käytöstä.

Miscellaneous Devices (muut
laitteet)

Ottaa käyttöön tai poistaa käytöstä seuraavat emolevyn laitteet:

Front USB (etupaneelin USB)
Rear Dual USB (takapaneelin kaksois-USB)

Rear Quad USB (takapaneelin nelos-USB)

PCI slots (PCI-paikat)
Audio (Ääni)

Video

Primary Video
(ensisijainen video)

Tämä kenttä määrää, mistä näytönohjaimesta tulee ensisijainen näytönohjain, kun järjestelmässä on 2 ohjainta. Valinnalla on merkitystä
vain, jos näytönohjaimia on 2.

Performance (suorituskyky)

Multi Core
Support
(moniydintuki)

Intel®
SpeedStep™

Tämä kenttä määrää, ovatko suorittimen yksi vai kaikki ytimet käytössä. Lisäytimet parantavat eräiden sovellusten suorituskykyä.

Tämän vaihtoehdon avulla otetaan suorittimen Intel® SpeedStep™ -tila käyttöön tai pois käytöstä. Kun se on poistettu käytöstä, järjestelmä
asetetaan suurimman suorituskyvyn tilaan, ja Intel® SpeedStep™ - sovelmaa tai käyttöjärjestelmän ajuria estetään säätämästä suorittimen
suorituskykyä. Kun se on käytössä, Intel® SpeedStep™ - keskusyksikön sallitaan toimia useissa suorituskykytiloissa.

Tämä vaihtoehto on oletusarvoisesti pois käytöstä.

C States
Control (C­tilaohjaus)

Limit CPUID
Value (CPUID­raja-arvo)

HDD Acoustic
Mode (HDD:n
akustiikkatila)

Tämän vaihtoehdon avulla otetaan suorittimen lisälepotilat käyttöön tai pois käytöstä. Käyttöjärjestelmä voi tarvittaessa käyttää niitä virran
lisäsäästötarkoituksiin, kun tietokonetta ei käytetä.

Tämä vaihtoehto on oletusarvoisesti pois käytöstä.

Tämä kenttä rajoittaa suurinta arvoa, jota suorittimen normaali CPUID-toiminto tukee. Eräitä käyttöjärjestelmiä ei voi asentaa, jos suurin tuettu
CPUID-toiminto on suurempi kuin

vaihtoehto on oletusarvoisesti pois käytöstä.

Tämä

Tällä asetuksella voit optimoida kiintolevyjen suorituskyvyn ja melutason haluamallasi tavalla.

Bypass (ohitus) (oletusarvo) – älä tee mitään (tarvitaan vanhempia kiintolevyjä varten).
Quiet (hiljainen) – asema on hitaampi mutta hiljaisempi.
Suggested (ehdotus) – anna aseman valmistajan valita tila.
Performance (suorituskyky) – asema on nopeampi mutta mahdollisesti äänekkäämpi.

Auto (automaattinen) (oletus) – Käytä erillistä näytönohjainta.
Onboard/Card (sisäinen/kortti) – Käytä sisäistä näytönohjainta, ellei grafiikkakorttia ole asennettu. PCI Express Graphic(PEG) -

kortti ohittaa ja poistaa käytöstä sisäisen näytönohjaimen.

3.

Virtualization Support (Virtualisointituki)

Virtualization
(Virtualisointi)

VT for Direct I/O
(VT suoralle
I/O:lle)

Trusted
Execution
(Luotettu
suoritus)

Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel® Virtualization Technologyn tarjoamia laitteiston lisäominaisuuksia.
Enable Intel® Virtualization Technology (Ota Intel® Virtualization Technology käyttöön) - Tämä vaihtoehto on oletusarvoisesti pois

käytöstä.

Ottaa käyttöön tai poistaa käytöstä Virtual Machine Monitorin (VMM), joka käyttää Intel® Virtualization -tekniikan ylimääräisiä laitteisto­ominaisuuksia suoralle I/O:lle.

Enable Intel® Virtualization Technology for Direct I/O (Ota Intel® Virtualization Technology käyttöön suoraa I/O:ta varten) ­Tämä vaihtoehto on oletusarvoisesti pois käytöstä.

Kenttä määrittää, voiko Measured Virtual Machine (MVMM) käyttää ylimääräisiä Intel® Trusted Execution Technology -tekniikan tarjoamia
laitteisto-ominaisuuksia. TPM Virtualization Technology ja Virtualization Technology for Direct I/O on oltava käytössä, jotta tätä ominaisuutta
voidaan käyttää.

Enable Intel® Trusted Execution Technology (ota Intel® Trusted Execution Technology käyttöön) - Tämä vaihtoehto on
oletusarvoisesti pois käytöstä.

Security (turvallisuus)

Administrative Password
(järjestelmänvalvojan salasana)

Antaa rajoitetut käyttöoikeudet tietokoneen järjestelmän asetuksiin samalla tavoin kuin järjestelmän käyttöä voidaan
rajoittaa System Password (järjestelmän salasana) -asetuksella.

Tämä asetus ei ole oletusarvoisesti käytössä.

System Password (järjestelmän
salasana)

Näyttää järjestelmän salasanasuojauksen tämänhetkisen tilan ja sallii uuden järjestelmän salasanan määrittämisen ja
vahvistamisen.

Tämä asetus ei ole oletusarvoisesti käytössä.

Password Changes (salasanan
muutokset)

Sallii tai estää käyttäjän tekemät muutokset järjestelmän salasanaan ilman järjestelmänvalvojan salasanaa.

Tämä vaihtoehto on oletusarvoisesti käytössä.

TPM Security (TPM-suojaus) Ottaa käyttöön tai poistaa käytöstä käyttöjärjestelmäsuojauksen (TPM).

TPM-suojauksen asetus voi olla

Deactivate (poista käytöstä) (oletus)
Activate (ota käyttöön)
Clear (tyhjennä)

HUOMAUTUS: TPM Security (TPM-suojaus) -asetuksena on Clear (Tyhjennä), järjestelmän asetusohjelma tyhjentää
TPM-moduuliin tallennetut käyttäjätiedot.

CPU XD support (CPU XD -tuki) Ottaa käyttöön tai poistaa käytöstä suorittimen Execute Disable -tilan.

Tämä vaihtoehto on oletusarvoisesti käytössä.

Computrace(R) Ottaa käyttöön tai poistaa käytöstä laitehallintaan tarkoitetun Computrace®-palvelun.

Asetuksena voi olla

Deactivate (poista käytöstä) (oletus)
Disable (ei käytössä)
Activate (ota käyttöön)

SATA-0 Password (SATA-0-salasana) Näyttää emolevyn SATA-0-liittimeen kytketylle kiintolevylle määritetyn salasanan tämänhetkisen tilan.

Voit myös määrittää uuden salasanan. Tämä asetus ei ole oletusarvoisesti käytössä.

HUOMAUTUS: Järjestelmän asetusohjelma näyttää salasanan jokaiselle emolevyyn kytketylle kiintolevylle.

Power Management (Virranhallinta)

AC Recovery (AC -palautus) Määrittää, miten järjestelmä reagoi, kun verkkovirta kytketään sähkökatkon jälkeen. AC-palautuksen asetus voi olla

Power Off (sammuta) (oletus)
Power On (käynnistä)
Last State (viimeisin tila)

Auto On Time (automaattinen
käynnistysaika)

Low Power Mode
(virransäästötila)

Remote Wake Up
(etäkäynnistys)

Asettaa

tietokoneen automaattisen käynnistyksen ajankohdan.

Aika näytetään 12 tunnin muodossa (tunnit:minuutit:sekunnit).

Muuta aloitusaikaa kirjoittamalla arvot aika- ja AM/PM-kenttiin.

HUOMAUTUS: Tämä ominaisuus ei toimi, jos katkaiset tietokoneesta virran jatkojohdon tai ylijännitesuojan katkaisimesta tai jos
Auto Power On (Automaattikäynnistys) -asetuksena on disabled (ei käytössä).

Ottaa

käyttöön tai poistaa käytöstä virransäästötilan.

Tämä vaihtoehto on oletusarvoisesti pois käytöstä.

Kun virransäästötila on käytössä, sisäinen verkkokortti on poissa käytöstä, kun järjestelmä on sammutettu tai lepotilassa. Vain
lisäverkkokortit pystyvät etäkäynnistää järjestelmän.

Sallii järjestelmän käynnistymisen, kun verkkokortti vastaanottaa käynnistyssignaalin. Etäkäynnistyksen asetus voi olla:

Disable (ei käytössä) (oletus)
Enable (käytössä)
Enable with Boot NIC (käytössä verkkokortilta käynnistettäessä)

Suspend mode (keskeytystila) Asettaa virranhallinnan keskeytystilaksi

S1
S3 (oletus)

HUOMAUTUS: Jos järjestelmän ATM Management Engine (ME) on poistettu käytöstä, S1-tila ei ole käytettävissä järjestelmän
asennusohjelmassa.

Fan Control Override
(tuulettimen hallinnan ohitus)

Ohjaa järjestelmän tuulettimen nopeutta.

HUOMAUTUS: Kun asetus on käytössä, tuuletin toimii täydellä nopeudella.

Maintenance (huolto)

Service Tag (huoltotarra) Näyttää tietokoneen huoltotunnuksen.

Asset tag (laitetunnus) Sallii järjestelmän omaisuustunnuksen luomisen, jos sellaista ei ole määritetty.

Tämä asetus ei ole oletusarvoisesti käytössä.

SERR Messages (SERR-viestit) Ohjaa SERR-viestitekniikkaa.

Tämä vaihtoehto on oletusarvoisesti käytössä.

Jotkin grafiikkakortit vaativat, että SERR-viestitekniikka poistetaan käytöstä.

ImageServer

Lookup Method
(hakutapa)

ImageServer IP
(ImageServerin IP-osoite)

ImageServer Port
(ImageServerin portti)

Client DHCP (asiakkaan
DHCP)

Määrittää, kuinka ImageServer hakee palvelimen osoitteen.

Static IP (staattinen IP-osoite)
DNS

HUOMAUTUS: Sinun on määritettävä Integrated NIC (integroitu verkkokortti) -asetukseksi Enable with ImageServer (käytössä
ImageServerin kanssa), jotta voit määrittää Lookup Method (hakutapa) -asetuksen.

Määrittää ImageServerin ensisijaisen staattisen IP- osoitteen, jolla ohjelma kommunikoi.
Oletusosoite on 255.255.255.255

HUOMAUTUS: Sinun on määritettävä Integrated NIC (integroitu verkkokortti) -asetukseksi Enable with ImageServer
(käytössä ImageServerin kanssa), jotta voit määrittää Lookup Method (hakutapa) -asetuksen.

Määrittää ImageServerin ensisijaisen IP-portin, jolla ohjelma kommunikoi.
IP-oletusportti on 06910.

Määrittää, miten asiakas saa IP-osoitteen.

Static IP (staattinen IP-osoite)
DHCP (oletus)

Client IP (asiakkaan IP) Määrittää asiakkaan staattisen IP-osoitteen.

Oletusosoite on 255.255.255.255

HUOMAUTUS: Jotta voit määrittää Client IP (asiakkaan IP) -asetuksen, sinun on määritettävä Client DHCP (asiakkaan DHCP) ­asetukseksi Static IP (staattinen IP- osoite).

Client SubnetMask
(asiakkaan aliverkon
peite)

Määrittää asiakkaan aliverkon peitteen.
Oletusasetus on 255.255.255.255
HUOMAUTUS: Jotta voit määrittää Client Subnet Mask (asiakkaan aliverkon peiteosoite) -asetuksen, sinun on määritettävä Client

DHCP (asiakkaan DHCP) -asetukseksi Static IP (staattinen IP-osoite).

Client Gateway
(asiakkaan yhdyskäytävä)

License Status
(käyttöoikeuden tila)

POST Behavior (POST-käyttäytyminen)

Fast Boot
(pikakäynnistys)

NumLock LED
(NumLock-näppäimen
valo)

POST Hotkeys (POST­pikanäppäimet)

Määrittää asiakkaan yhdyskäytävän IP -osoitteen.
Oletusasetus on 255.255.255.255
HUOMAUTUS: Jotta voit määrittää Client Subnet Mask (asiakkaan aliverkon peiteosoite) -asetuksen, sinun on määritettävä Client

DHCP (asiakkaan DHCP) -asetukseksi Static IP (staattinen IP-osoite).

Näyttää käyttöoikeuden tämänhetkisen tilan.

Kun tämä on käytössä (oletus), tietokone käynnistyy nopeammin, koska se ohittaa jotkin määritykset ja testit.

Ottaa käyttöön tai poistaa käytöstä numerolukitusnäppäimen, kun tietokone käynnistyy.

Kun tämä on käytössä, asetus aktivoi numeeriset ja matemaattiset toiminnot, jotka näkyvät näppäinten yläpuolella. Kun tämä ei ole
käytössä, asetus aktivoi kohdistimen hallintatoiminnot, jotka näkyvät näppäinten alareunassa.

Sallii määrittää tietokoneen käynnistyksen yhteydessä näytettävät toimintonäppäimet.

Enable F2 = Setup (F2 = järjestelmän asetukset) (käytössä oletusarvoisesti)
Enable F12 = Boot menu (F12 = käynnistysvalikko) (käytössä oletusarvoisesti)

Keyboard Errors
(näppäimistövirheet)

MEBx Hotkey (MEBx­pikanäppäin)

OS Install
(käyttöjärjestelmän
asennus)

System

Logs (järjestelmälokit)

BIOS Events (BIOS-tapahtumat) Näyttää järjestelmän tapahtumalokin ja sallii seuraavat:

Takaisin sisällysluetteloon

Ottaa näppäimistön virheilmoitukset käyttöön tai poistaa ne käytöstä, kun tietokone käynnistetään.

Tämä vaihtoehto on oletusarvoisesti käytössä.

sisäänkirjaus näyttää viestin, joka kertoo Manageability Engine BIOS Extensions(MEBx) -asetusohjelman käynnistämiseen tarvittavan
näppäilyjärjestyksen.

Tämä vaihtoehto on oletusarvoisesti käytössä.

Asettaa järjestelmän maksimimuistin, jonka käyttöjärjestelmä voi ladata asennuksen aikana. Jos käytössä, käytettävissä oleva
maksimimuisti on 256

Tämä vaihtoehto on oletusarvoisesti käytössä.

Syynä tähän on se, että eräitä käyttöjärjestelmiä ei voi asentaa, jos järjestelmämuistia on yli 2

Mt

RAM.

Clear Log (tyhjennä loki)
Mark all Entries (merkitse kaikki tapahtumat)

Gt.

Takaisin sisällysluetteloon

Kansi

Dell™ OptiPlex™ 780 -huoltokäsikirja – työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Kannen irrottaminen

HUOMAUTUS: Sinun täytyy ehkä asentaa Adobe Flash Player osoitteesta Adobe.com seuraavien kuvien katselua

varten.

1. Noudata Ennen kuin avaat tietokoneen kannen

2. Vedä kannen vapautuspainiketta taaksepäin.

-kohdan ohjeita.

3. Kallista kantta ulospäin sen yläosasta ja irrota kansi tietokoneesta.

Kannen asettaminen paikalleen

Aseta kansi paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Ensisijainen kiintolevy

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Ensisijaisen kiintolevyn irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota optinen asema

3. Irrota toissijainen kiintolevy

4. Irrota kiintolevyn datakaapeli.

tietokoneesta.

, jos sellainen on, tietokoneesta.

5. Irrota kiintolevyn virtakaapeli.

6. Purista aseman molemmilla puolilla olevia sinisiä kiinnikkeitä ja liu'uta asemaa varovasti tietokoneen takaosaa
kohti.

7. Nosta ja irrota kiintolevy tietokoneesta.

Ensisijaisen kiintolevyn asentaminen

Aseta kiintolevy paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Levykeasema

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Levykeaseman irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota levykeaseman datakaapeli.

3. Irrota levykeaseman virtakaapeli.

4. Vedä aseman vapautussalpaa ylöspäin ja liu'uta levykelevyä tietokoneen takaosaa kohti.

5. Nosta levykeasema ylös ja poista se tietokoneesta.

Levykeaseman asentaminen

Aseta levykeasema paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Laajennuskortit

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Laajennuskorttien irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Kierrä kortin kiinnityssalvan vapautuskielekettä ylöspäin.

3. Vedä vapautusvipu varovasti irti kortista ja irrota sitten kortti emolevyn liittimestä.

Laajennuskorttien asentaminen

Aseta laajennuskortti paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Muisti

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Muistimoduulien irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Avaa kiinnikkeet muistimoduulin liitännän molemmista päistä.

3. Nosta muistimoduuli pois liitännästä ja poista se tietokoneesta.

Muistimoduulien asentaminen

Aseta muistimoduuli(t) paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Virtalähde

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Virtalähteen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota optinen asema

3. Irrota toissijainen kiintolevy

4. Irrota kiintolevy

5. Irrota päävirtaliitin emolevystä.

.

(jos on).

.

6. Irrota suorittimen virtaliitin emolevystä.

7. Vapauta suorittimen virtaliittimen kaapeli emolevyn alla olevista reitittimistä.

8. Irrota ruuvit, joilla virtalähde on kiinni tietokoneen rungon takaosassa.

9. Paina virtalähteen vapautussalpaa rungon alaosassa ja liu'uta sitten virtalähdettä kohti tietokoneen etuosaa.

10. Nosta virtalähde ylös ja poista se tietokoneesta.

Virtalähteen asettaminen paikalleen

Aseta virtalähde paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Tuuletin

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Tuulettimen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota tuulettimen virtajohto emolevystä.

3. Vedä tuulettimen vapautuskieleke ulos ja liu'uta sitten tuuletinta kohti emolevyä.

4. Nosta tuuletin ja irrota se tietokoneesta.

Tuulettimen asentaminen

Aseta tuuletin paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Emolevy

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Emolevyn irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota laajennuskehikko

3. Irrota jäähdytyselementti ja suoritin

4. Irrota muisti

5. Irrota levykeaseman datakaapeli emolevystä.

.

.

.

6. Irrota tuulettimen virtakaapeli.

7. Irrota päävirtakaapeli emolevystä.

8. Irrota IO-paneelin kaapeli.

9. Irrota optisen aseman datakaapeli emolevystä.

10. Irrota kiintolevyn datakaapeli emolevystä.

11. Irrota suorittimen virtakaapeli.

12. Irrota ruuvit, joilla emolevy on kiinnitetty tietokoneen koteloon.

13. Irrota jäähdytyselementin kiinnike.

14. Irrota emolevy liu'uttamalla sitä kohti tietokoneen takaosaa ja nostamalla emolevy ulos tietokoneesta.

Emolevyn asettaminen paikalleen

Aseta emolevy paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Optinen asema

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Optisen aseman irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota optisen aseman datakaapeli.

3. Irrota optisen aseman virtakaapeli.

4. Nosta aseman vapautussalpaa ja liu'uta sitten asemaa tietokoneen takaosaa kohden.

5. Nosta ja irrota asema tietokoneesta.

Optisen aseman asentaminen

Aseta optinen asema paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Toissijainen kiintolevy (valinnainen)

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Toissijaisen kiintolevyn (lisävaruste) irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota optinen asema

3. Irrota kiintolevyn datakaapeli.

tietokoneesta.

4. Irrota kiintolevyn virtakaapeli.

5. Vedä vapautuspainiketta ylöspäin ja liu'uta kiintolevyä tietokoneen takaosaa kohti.

6. Nosta ja irrota kiintolevy tietokoneesta.

Toissijaisen kiintolevyn asentaminen

Aseta toissijainen kiintolevy paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Laajennuskehikko

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Laajennuskehikon irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota PS/2-sarjaporttikaapeli emolevystä.

3. Käännä laajennuskehikon kahva pystyasentoon.

4. Vedä laajennuskehikon kahvaa varovasti ja nosta laajennuskehikko ylös ja pois tietokoneesta.

5. Kierrä laajennuskehikossa kortin kiinnityssalpaa ylöspäin.

6. Vedä aluslevyssä olevaa kortin vapautussalpaa varovasti poispäin kortista ja irrota kortti liittimestään.

Laajennuskehikon asentaminen

Aseta laajennuskehikko paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Vakiotaustalevy

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Vakiotaustalevyn irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Irrota laajennuskehikko

3. Nosta vakiotaustalevyä varovasti ja poista se tietokoneesta.

.

Vakiotaustalevyn asentaminen

Aseta vakiotaustalevy paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Jäähdytyselementti ja suoritin

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Jäähdytyslevyn ja suorittimen irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Löysää lukkoruuvit jäähdytyslevyn molemmilta puolilta.

3. Käännä jäähdytyslevyä ylöspäin.

4. Nosta jäähdytyslevyä ja irrota se tietokoneesta.

5. Avaa suorittimen kansi liu'uttamalla vapautussalpa kannan kannen salvan alta. Vedä vipua taaksepäin siten, että
suorittimen suojus irtoaa.

6. Nosta suorittimen kansi.

7. Irrota suoritin tietokoneesta.

VAROITUS: Älä kosketa kannan sisäpuolella oleviin nastoihin tai pudota nastojen päälle mitään esineitä,

kun vaihdat suorittimen.

Jäähdytyslevyn ja suorittimen asentaminen

Aseta jäähdytyslevy ja suoritin paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

Nappiparisto

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

Nappipariston irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Vedä kiinnike irti nappiparistosta.

3. Irrota nappiparisto järjestelmästä.

Nappipariston asentaminen

Aseta nappiparisto paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon

Takaisin sisällysluetteloon

IO-paneeli

Dell™ OptiPlex™ 780 -huoltokäsikirja — työpöytä

VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut

turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory Compliance -kotisivulla osoitteessa
www.dell.com/regulatory_compliance.

IO-paneelin irrottaminen

1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita.

2. Kytke irti ja irrota IO-paneelin kaapeli.

3. Irrota ruuvi, jolla IO-paneeli on kiinnitetty tietokoneeseen.

4. Kierrä IO-paneeli varovasti irti tietokoneesta ja poista se sitten tietokoneesta.

IO-paneelin asentaminen

Aseta IO-paneeli paikalleen tekemällä edellä mainitut toimet käänteisessä järjestyksessä.

Takaisin sisällysluetteloon
