Page 1
Dell OptiPlex 7440 vse v enem
Lastniški priročnik
Regulativni model: W11C
Regulativni tip: W11C001
Page 2
Opombe, svarila in opozorila
OPOMBA: OPOMBA označuje pomembne informacije, ki vam pomagajo bolje izkoristiti računalnik.
POZOR: PREVIDNO označuje možnost poškodbe strojne opreme ali izgube podatkov in vam
svetuje, kako se izogniti težavi.
Opozorilo: OPOZORILO označuje možnost poškodb lastnine, telesnih poškodb ali smrti.
Copyright © 2015 Dell Inc. Vse pravice pridržane. Ta izdelek je zaščiten z ameriškimi (ZDA) in mednarodnimi zakoni o
avtorskih pravicah ter intelektualni lastnini. Dell™ in logotip Dell sta blagovni znamki družbe Dell Inc. v Združenih
državah Amerike in/ali v drugih pristojnostih. Vse druge znamke in imena, omenjene v tem dokumentu, so lahko
blagovne znamke ustreznih družb.
2015 - 10
Rev. A00
Page 3
Kazalo
1 Delo v notranjosti računalnika........................................................................... 6
Preden začnete delo v notranjosti računalnika....................................................................................6
Priporočena orodja................................................................................................................................7
Izklop računalnika..................................................................................................................................7
Ko končate delo v notranjosti računalnika...........................................................................................8
Pomembne informacije........................................................................................................................ 8
2 Odstranjevanje in namestitev komponent.......................................................9
Odstranjevanje stojala........................................................................................................................... 9
Namestitev stojala............................................................................................................................... 10
Odstranjevanje pokrova kabla.............................................................................................................10
Nameščanje pokrova kabla..................................................................................................................11
Odstranjevanje hrbtnega pokrova.......................................................................................................11
Nameščanje hrbtnega pokrova...........................................................................................................12
Odstranjevanje pokrova zvočnika.......................................................................................................12
Nameščanje pokrova zvočnikov......................................................................................................... 13
Odstranjevanje sklopa trdega diska.................................................................................................... 14
Namestitev sklopa trdega diska...........................................................................................................15
Odstranjevanje sklopa optičnega pogona..........................................................................................15
Nameščanje sklopa optičnega pogona..............................................................................................16
Odstranjevanje zaščite matične plošče..............................................................................................16
Nameščanje zaščite sistemske plošče................................................................................................17
Odstranjevanje hladilnika ....................................................................................................................17
Nameščanje hladilnika.........................................................................................................................18
Odstranjevanje kartice WLAN............................................................................................................. 18
Nameščanje kartice WLAN..................................................................................................................19
Odstranjevanje modula zvočnika........................................................................................................19
Nameščanje zvočnikov.......................................................................................................................20
Odstranjevanje pretvorniške plošče...................................................................................................20
Nameščanje pretvorniške plošče........................................................................................................21
Odstranitev napajalnika.......................................................................................................................22
Namestitev napajalnika (PSU)............................................................................................................. 23
Odstranjevanje okvira nosilca VESA................................................................................................... 24
Nameščanje okvira nosilca VESA........................................................................................................24
Odstranjevanje ventilatorja za procesor.............................................................................................25
Nameščanje ventilatorja za procesor.................................................................................................25
Odstranjevanje pomnilniškega modula..............................................................................................26
Nameščanje pomnilniškega modula..................................................................................................26
3
Page 4
Odstranjevanje stikala za zaznavanje vdora.......................................................................................26
Namestitev stikala za zaznavanje vdora............................................................................................. 27
Odstranjevanje table gumba za vklop in gumbov zaslonskega prikaza (OSD).................................28
Nameščanje table gumba za vklop in gumbov zaslonskega prikaza (OSD).....................................28
Odstranjevanje gumbaste baterije......................................................................................................29
Nameščanje gumbaste baterije..........................................................................................................29
Odstranjevanje procesorja..................................................................................................................29
Namestitev procesorja........................................................................................................................30
Odstranjevanje matične plošče..........................................................................................................30
Razporeditev sistemske plošče...........................................................................................................33
Nameščanje matične plošče.............................................................................................................. 34
Odstranjevanje sklopa zaslona........................................................................................................... 35
Namestitev sklopa zaslona................................................................................................................. 36
3 Sistemske nastavitve.......................................................................................... 38
Zaporedje zagona............................................................................................................................... 38
Navigacijske tipke................................................................................................................................38
Možnosti sistemskih nastavitev.......................................................................................................... 39
Splošne možnosti zaslona.................................................................................................................. 39
Možnosti zaslona za konfiguracijo sistema........................................................................................41
Varnostne možnosti zaslona.............................................................................................................. 43
Možnosti zaslona za varen zagon...................................................................................................... 45
Zmogljivost možnosti zaslona............................................................................................................46
Možnosti zaslona za upravljanje porabe............................................................................................ 47
Možnosti zaslona v procesu POST ....................................................................................................48
Možnosti zaslona za podporo virtualizacije.......................................................................................48
Možnosti zaslona za brezžično omrežje........................................................................................... 49
Možnosti zaslona za vzdrževanje.......................................................................................................49
Možnosti zaslona za namizje v oblaku...............................................................................................50
Posodobitev BIOS-a ........................................................................................................................... 51
Geslo za sistem in nastavitve.............................................................................................................. 52
Dodelitev gesla za sistem in gesla za nastavitve.......................................................................... 52
Izbris ali sprememba obstoječega gesla za sistem in/ali nastavitev gesla.................................. 53
4 Tehnični podatki.................................................................................................54
Tehnični podatki o sistemu.................................................................................................................54
Tehnični podatki pomnilnika.............................................................................................................. 54
Tehnični podatki o kameri.................................................................................................................. 55
Tehnični podatki o zvoku....................................................................................................................55
Tehnični podatki za komunikacije...................................................................................................... 55
Tehnični podatki kartic........................................................................................................................56
Tehnični podatki zaslona.................................................................................................................... 56
4
Page 5
Tehnični podatki pogonov..................................................................................................................56
Tehnični podatki vrat in priključkov....................................................................................................56
Tehnični podatki napajanja................................................................................................................. 57
Tehnični podatki kamere (izbirno)...................................................................................................... 57
Tehnični podatki za stojalo.................................................................................................................58
Tehnični podatki (mere)......................................................................................................................58
Okoljski tehnični podatki.................................................................................................................... 58
5 Vzpostavljanje stika z družbo Dell.................................................................. 60
5
Page 6
1
Delo v notranjosti računalnika
Preden začnete delo v notranjosti računalnika
Upoštevajte ta varnostna navodila, da zaščitite računalnik pred morebitnimi poškodbami in zagotovite
lastno varnost. Če ni drugače navedeno, se pri vseh postopkih, opisanih v tem dokumentu, predpostavlja,
da so zagotovljeni naslednji pogoji:
• prebrali ste varnostna navodila, priložena vašemu računalniku.
• Komponento lahko zamenjate ali – če ste jo kupili ločeno – namestite tako, da postopek odstranitve
izvedete v obratnem vrstnem redu.
Opozorilo: Preden odprete pokrov ali plošče računalnika, odklopite vse vire napajanja. Ko
končate z delom v notranjosti računalnika, ponovno namestite vse pokrove, plošče in vijake,
preden ga priklopite v vir napajanja.
Opozorilo: Preden začnete z delom v notranjosti računalnika, preberite varnostne informacije, ki
so priložene računalniku. Za dodatne informacije o varnem delu obiščite domačo stran za
skladnost s predpisi na naslovu
POZOR: Večino popravil lahko opravi samo pooblaščeni serviser. Popravljate ali odpravljate lahko
samo težave, ki so navedene v dokumentaciji izdelka ali po napotkih podpornega osebja prek
elektronske storitve ali telefona. Škode, ki je nastala zaradi popravil, ki jih družba Dell ni odobrila,
garancija ne krije. Seznanite se z varnostnimi navodili, ki so priložena izdelku, in jih upoštevajte.
POZOR: Elektrostatično razelektritev preprečite tako, da se ozemljite z uporabo traku za
ozemljitev ali občasno dotaknete nepobarvane kovinske površine, na primer priključka na hrbtni
strani računalnika.
POZOR: S komponentami in karticami ravnajte previdno. Ne dotikajte se komponent ali stikov na
kartici. Kartico prijemajte samo za robove ali za kovinski nosilec. Komponente, kot je procesor,
držite za robove in ne za nožice.
POZOR: Ko odklopite kabel, ne vlecite kabla samega, temveč priključek na njem ali pritrdilno
zanko. Nekateri kabli imajo priključek z zaklopnimi jezički; če izklapljate tak kabel, pritisnite na
zaklopni jeziček, preden izklopite kabel. Ko priključke ločujete, poskrbite, da bodo poravnani, da
se njihovi stiki ne zvijejo. Tudi preden priključite kabel, poskrbite, da bodo priključki na obeh
straneh pravilno obrnjeni in poravnani.
OPOMBA: Barva vašega računalnika in nekaterih komponent se lahko razlikuje od prikazane v tem
dokumentu.
www.Dell.com/regulatory_compliance .
Pred posegom v notranjost računalnika opravite naslednje korake, da se izognete poškodbam
računalnika.
1. Delovna površina mora biti ravna in čista, da preprečite nastanek prask na pokrovu računalnika.
2. Izklopite računalnik (glejte poglavje Izklop računalnika).
POZOR: Če želite izklopiti omrežni kabel, najprej odklopite kabel iz računalnika in nato iz
omrežne naprave.
3. Iz računalnika odklopite vse omrežne kable.
6
Page 7
4. Računalnik in vse priključene izključite naprave iz električnih vtičnic.
5. Ko je sistem odklopljen, pritisnite in zadržite gumb za vklop, da s tem ozemljite sistemsko ploščo.
6. Odstranite pokrov.
POZOR: Preden se dotaknete česarkoli znotraj računalnika, se razelektrite tako, da se
dotaknete nepobarvane kovinske površine, na primer kovine na zadnji strani računalnika.
Med delom se občasno dotaknite nepobarvane kovinske površine, da sprostite statično
elektriko, ki lahko poškoduje notranje komponente.
Priporočena orodja
Za postopke, navedene v tem dokumentu, boste potrebovali naslednja orodja:
• majhen ploščat izvijač,
• izvijač Phillips,
• majhno plastično pero.
Izklop računalnika
POZOR: Preden izklopite računalnik, shranite in zaprite vse odprte datoteke ter zaprite vse
odprte programe, da preprečite izgubo podatkov.
1. Izklop računalnika:
• V Windows 10 (z uporabo naprave na dotik ali miške):
1. Kliknite ali tapnite .
2. Kliknite ali tapnite in nato kliknite ali se dotaknite Shut down (Zaustavitev sistema).
• V Windows 8 (z uporabo naprave na dotik):
1. Podrsajte z desnega roba zaslona, da odprete meni Čarobni gumbi in izberite Nastavitve.
2. Tapnite nato tapnite Shut down (Zaustavitev sistema)
• V Windows 8 (z uporabo miške):
1. Pokažite v zgornji desni kot zaslona in kliknite Nastavitve.
2. Kliknite nato kliknite Shut down (Zaustavitev sistema).
• V sistemu Windows 7:
1. Kliknite Start.
2. Kliknite Shut down (Zaustavitev sistema).
ali
1. Kliknite Start.
2. Kliknite puščico v spodnjem desnem kotu menija Start in nato kliknite Log off (Odjava).
2. Zagotovite, da so računalnik in vse priključene naprave izklopljeni. Če se računalnik in priključene
naprave ne izključijo samodejno ob zaustavitvi operacijskega sistema, pritisnite in 6 sekunde držite
gumb za vklop, da jih izklopite.
7
Page 8
Ko končate delo v notranjosti računalnika
Ko dokončate kateri koli postopek zamenjave, zagotovite, da pred vklopom računalnika priključite
zunanje naprave, kartice, kable, itn.
1. Znova namestite pokrov.
POZOR: Omrežni kabel priključite tako, da najprej priključite kabel v omrežno napravo in
nato v računalnik.
2. Priključite vse telefonske ali omrežne kable v računalnik.
3. Računalnik in vse priključene naprave priključite v električne vtičnice.
4. Vklopite računalnik.
5. Po potrebi zaženite program Dell Diagnostics in preverite, ali računalnik pravilno deluje.
Pomembne informacije
OPOMBA: Zaslona na dotik ne uporabljajte v prašnih, vročih ali vlažnih okoljih.
OPOMBA: Nenadne spremembe temperature lahko povzročijo kondenzacijo notranjih površin
stekla, ki pa po kratkem času izgine in ne vpliva na normalno uporabo naprave.
8
Page 9
2
Odstranjevanje in namestitev komponent
V tem poglavju so podrobne informacije o tem, kako morate odstraniti ali namestiti komponente
računalnika.
Odstranjevanje stojala
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Računalnik položite na ravno površino, pri čemer je zaslon obrnjen navzdol.
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Pritisnite jeziček na pokrovu, da sprostite stojalo [1].
b. Stojalo dvignite in postavite pokončno [2].
4. Povlecite stojalo in ga dvignite stran od hrbtnega pokrova.
9
Page 10
Namestitev stojala
1. Poravnajte stojalo in ga povlecite na zadnjo stran računalnika.
2. Pritisnite na pokrov, nameščen na stojalu, da se zaskoči.
3. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje pokrova kabla
1. Upoštevajte navodila v poglavju Preden začnete delo v notranjosti računalnika.
2. Odstranite stojalo.
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijak, s katerim je pritrjen pokrov kabla [1].
b. Pritisnite in sprostite jezičke ter tako sprostite pokrov kabla in dvignite pokrov na zadnji strani
računalnika [2].
c. Dvignite pokrov kabla in ga odstranite od računalnika [3].
10
Page 11
Nameščanje pokrova kabla
1. Poravnajte zareze na pokrovu kabla z luknjami na računalniku in pritisnite navzdol, da se zaskoči.
2. Privijte vijak, da pritrdite pokrov kabla na računalnik.
3. Namestite stojalo.
4. Upoštevajte navodila v poglavju Ko končate delo v notranjosti računalnika.
Odstranjevanje hrbtnega pokrova
1. Upoštevajte navodila v poglavju Preden začnete delo v notranjosti računalnika.
2. Odstranite:
a. stojalo
b. pokrov kabla
3. Pritisnite na robove hrbtnega pokrova, da ga sprostite iz računalnika.
11
Page 12
4. Dvignite hrbtni pokrov z računalnika.
Nameščanje hrbtnega pokrova
1. Poravnajte zareze na hrbtnem pokrovu z luknjami na računalniku in pritisnite navzdol, da se zaskoči.
2. Namestite:
a. pokrov kabla
b. stojalo
3. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.

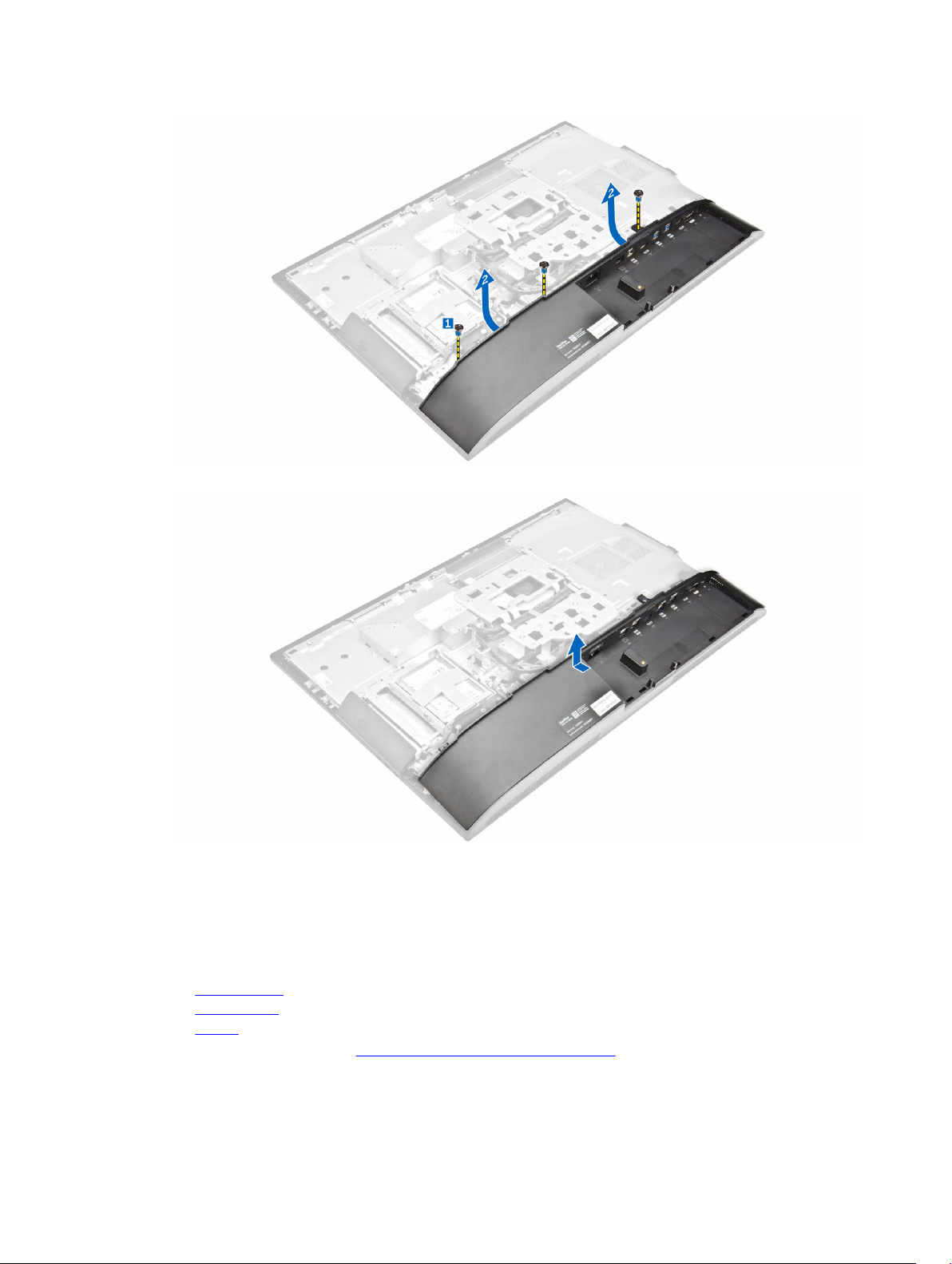

Odstranjevanje pokrova zvočnika
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. pokrov kabla
c. hrbtni pokrov
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijake, s katerimi je pokrov zvočnika pritrjen na računalnik [1].
b. Potisnite pokrov zvočnika, da ga sprostite z računalnika [2].
12
Page 13
4. Potisnite in odstranite pokrov zvočnika stran iz računalnika.
Nameščanje pokrova zvočnikov
1. Pokrov zvočnika poravnajte z njegovim položajem na zadnji strani računalnika.
2. Privijte vijake, da pritrdite pokrov zvočnika na računalnik.
3. Namestite:
a. hrbtni pokrov
b. pokrov kabla
c. stojalo
4. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
13
Page 14
Odstranjevanje sklopa trdega diska
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Pritisnite jeziček na nosilcu in povlecite sklop trdega diska, da se jezički sprostijo na obeh straneh
sklopa [1].
b. Sklop trdega diska potisnite navzgor in ga odstranite iz računalnika [2].
4. Izvedite naslednje korake, kot je prikazano na sliki:
a. Pritisnite na robove nosilca in odstranite trdi disk [1].
b. Povlecite trdi disk in ga dvignite z nosilca [2].
14
Page 15
Namestitev sklopa trdega diska
1. Trdi disk poravnajte tako, da se zareze poravnajo in da je trdi disk varno nameščen na nosilcu.
2. Trdi disk namestite na ohišje pogona trdega diska tako, da so zareze poravnane in da se disk zaskoči.
3. Namestite:
a. hrbtni pokrov
b. stojalo
4. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje sklopa optičnega pogona
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Pritisnite varnostni jeziček na podnožju pogona, da sprostite optični pogon [1].
b. Potisnite hrbtno stran optičnega pogona [2].
c. Sklop optičnega pogona potisnite navzven in ga odstranite iz računalnika [3].
4. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijake, s katerimi je pritrjen nosilec optičnega pogona [1].
b. Iz optičnega pogona odstranite nosilec [2].
15
Page 16
Nameščanje sklopa optičnega pogona
1. Privijte vijake, s katerimi je nosilec pritrjen na optični pogon.
2. Vstavite sklop optičnega pogona v režo pogona, da se zaskoči.
3. Namestite:
a. hrbtni pokrov
b. stojalo
4. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje zaščite matične plošče
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Pritisnite varnostni jeziček, da sprostite zaščito sistemske plošče iz rež na računalniku [1].
b. Zaščito sistemske plošče povlecite stran od računalnika [2].
c. Zaščito sistemske plošče dvignite z računalnika [3].
16
Page 17
Nameščanje zaščite sistemske plošče
1. Poravnajte in potisnite zaščito sistemske plošče, da se zaskoči.
2. Namestite:
a. hrbtni pokrov
b. stojalo
3. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje hladilnika
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. zaščito matične plošče
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijake, s katerimi je modul hladilnika pritrjen na ohišje [1, 2].
b. Dvignite sklop hladilnika ter ga odstranite iz računalnika [3].
17
Page 18
Nameščanje hladilnika
1. Poravnajte in namestite hladilnik v režo.
2. Privijte vijake, s katerimi je hladilnik pritrjen na računalnik.
3. Namestite:
a. zaščito matične plošče
b. hrbtni pokrov
c. stojalo
4. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje kartice WLAN
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. zaščito matične plošče
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odklopite antenska kabla iz priključkov na kartici WLAN [1].
b. Odstranite vijak, s katerim je kartica WLAN pritrjena na sistemsko ploščo [2].
c. Primite kartico WLAN in jo izvlecite iz priključka na sistemski plošči [3].
18
Page 19
Nameščanje kartice WLAN
1. Kartico WLAN poravnajte s priključkom na sistemski plošči.
2. Privijte vijak, da pritrdite kartico WLAN na matično ploščo.
3. Kable antene priklopite v priključke na kartici WLAN.
4. Namestite:
a. zaščito matične plošče
b. hrbtni pokrov
c. stojalo
5. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje modula zvočnika
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. pokrov kabla
d. pokrov zvočnika
e. zaščito matične plošče
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Kabel zvočnika odklopite iz priključka na sistemski plošči [1].
b. Izvlecite kabel zvočnika iz zadrževalnih sponk [2].
4. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijake, s katerimi je modul zvočnika pritrjen na ohišje [1].
b. Dvignite modul zvočnika in ga odstranite iz ohišja [2].
19
Page 20
Nameščanje zvočnikov
1. Poravnajte modul zvočnika v režo na ohišju.
2. Privijte vijake, da pritrdite zvočnik na ohišje.
3. Kable zvočnika napeljite skozi sponke.
4. Kabel zvočnika priklopite v priključek na sistemski plošči.
5. Namestite:
a. zaščito matične plošče
b. pokrov zvočnika
c. hrbtni pokrov
d. Pokrov kabla
e. stojalo
6. Sledite postopku v poglavju Zaščita sistemske plošče.
Odstranjevanje pretvorniške plošče
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. pokrov kabla
d. pokrov zvočnika
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Kabel pretvorniške plošče izključite s pretvorniške plošče [1, 2].
b. Kabel za osvetlitev zaslona od zadaj odklopite s pretvorniške plošče [3].
20
Page 21
4. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijake, s katerimi je pretvorniška plošča pritrjena na ohišje [1].
b. Dvignite pretvorniško ploščo stran iz ohišja [2].
Nameščanje pretvorniške plošče
1. Pretvorniško ploščo namestite v režo za pretvorniško ploščo.
2. Privijte vijake in tako pritrdite pretvorniško ploščo na ohišje.
3. Priključite kabel pretvorniške plošče in kabel za osvetlitev zaslona v priključke na pretvorniški plošči.
4. Namestite:
a. pokrov zvočnika
b. pokrov kabla
c. hrbtni pokrov
d. stojalo
5. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
21
Page 22
Odstranitev napajalnika
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. pokrov kabla
d. pokrov zvočnika
e. zaščito matične plošče
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Izvlecite napajalne kable iz zadrževalnih sponk v ohišju [1].
b. Odklopite napajalni kabel iz priključka na sistemski plošči [2].
4. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijak, s katerim je napajalno ležišče pritrjeno na ohišje [1].
b. Baterijo povlecite in jo odstranite iz računalnika [2].
22
Page 23
5. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijak, s katerim je enota za napajanje (PSU) pritrjena na ohišje [1].
b. Povlecite enoto za napajanje in jo dvignite iz ohišja [2].
Namestitev napajalnika (PSU)
1. Enoto za napajanje (PSU) namestite na ohišje.
2. Privijte vijak, s katerim je enota za napajanje (PSU) pritrjena na ohišje.
3. Ležišče namestite v režo na ohišju.
4. Privijte vijak, s katerim je ležišče za napajanje pritrjeno na ohišje.
5. Napajalni kabel napeljite skozi zadrževalne sponke na ohišju.
6. Priključite napajalne kable na priključke na sistemski plošči.
23
Page 24
7. Namestite:
a. zaščito matične plošče
b. pokrov zvočnika
c. pokrov kabla
d. hrbtni pokrov
e. stojalo
8. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje okvira nosilca VESA
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. zaščito matične plošče
d. Napajalnik
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijake, s katerimi je okvir nosilca VESA pritrjen na računalnik [1].
b. Nosilec dvignite stran od računalnika [2].
Nameščanje okvira nosilca VESA
1. Poravnajte in namestite nosilec v režo na računalniku.
2. Privijte vijake, s katerimi je okvir nosilca VESA pritrjen na računalnik.
3. Namestite:
a. Napajalnik
b. zaščito matične plošče
c. hrbtni pokrov
d. stojalo
24
Page 25
4. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje ventilatorja za procesor
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. zaščito matične plošče
d. Napajalnik
e. okvir nosilca VESA
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Kabel ventilatorja za procesor odklopite iz priključka na matični plošči [1].
b. Odstranite vijake, s katerimi je ventilator procesorja pritrjen na računalnik [2].
c. Ventilator procesorja dvignite proč od računalnika [3].
Nameščanje ventilatorja za procesor
1. Poravnajte in namestite ventilator za procesor v režo na ohišju.
2. Privijte vijake, da ventilator procesorja pritrdite na sistemsko ploščo.
3. Kabel ventilatorja procesorja priklopite v priključek na sistemski plošči.
4. Namestite:
a. okvir nosilca VESA
b. Napajalnik
c. zaščito matične plošče
d. hrbtni pokrov
e. stojalo
5. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
25
Page 26
Odstranjevanje pomnilniškega modula
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. zaščito matične plošče
3. Zadrževalne zatiče ločite od pomnilniškega modula, da modul skoči ven. Dvignite in odstranite
pomnilniški modul iz priključka.
Nameščanje pomnilniškega modula
1. Poravnajte zarezo na pomnilniški kartici z jezičkom priključka matične plošče.
2. Pritisnite na pomnilniški modul, dokler varovalne spojke ne skočijo nazaj in se ne pritrdijo na mesto.
3. Namestite:
a. zaščito matične plošče
b. hrbtni pokrov
c. stojalo
4. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje stikala za zaznavanje vdora
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. okvir nosilca VESA
d. zaščito matične plošče
3. Izvedite naslednja navodila, kot je prikazano na sliki:
a. Kabel stikala za zaznavanje vdora odklopite iz priključka na sistemski plošči [1].
b. Izvlecite kabel stikala za zaznavanje vdora iz zadrževalnih sponk v računalniku [2].
26
Page 27
4. Izvedite naslednja navodila, kot je prikazano na sliki:
a. Odstranite vijak, s katerim je stikalo za zaznavanje vdora pritrjeno v ohišje [1].
b. Povlecite in dvignite stikalo za zaznavanje vdora ter ga odstranite iz računalnika [2].
Namestitev stikala za zaznavanje vdora
1. Namestite stikalo za zaznavanje vdora v režo na računalniku.
2. Privijte vijak, s katerim je stikalo za zaznavanje vdora pritrjeno v ohišje.
3. Kabel napeljite skozi zadrževalne sponke na ohišju.
4. Kabel stikala za zaznavanje vdora priklopite v priključek na sistemski plošči.
5. Namestite:
a. zaščito matične plošče
b. okvir nosilca VESA
c. hrbtni pokrov
d. stojalo
6. Upoštevajte navodila v poglavju Ko končate delo v notranjosti računalnika.
27
Page 28
Odstranjevanje table gumba za vklop in gumbov zaslonskega prikaza (OSD)
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijak, s katerim je kovinska tabla z gumbom za vklop in gumbi OSD pritrjena na
računalnik [1].
b. Odlepite trak s table z gumbi OSD [2].
c. Odstranite tablo z gumbom za vklop in gumbi OSD iz ohišja [3].
d. Odklopite kable iz table z gumbom za vklop in gumbi OSD, da jo odstranite iz računalnika [4, 5].
Nameščanje table gumba za vklop in gumbov zaslonskega prikaza (OSD)
1. Priklopite napajalni kabel in gumbe zaslonskega prikaza (OSD) na tablo gumba za vklop in gumbov
OSD.
2. Prilepite trak na tablo z gumbi OSD.
3. Vstavite tablo z gumbom za vklop in gumbi OSD v režo.
4. Kovinsko ploščo poravnajte s tablo z gumbom za vklop in gumbi OSD.
5. Privijte vijak in tako pritrdite tablo gumba za vklop in gumbov OSD.
6. Namestite:
a. hrbtni pokrov
b. stojalo
7. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
28
Page 29
Odstranjevanje gumbaste baterije
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. zaščito matične plošče
3. Pritisnite zaklep, da sprostite gumbasto baterijo in jo odstranite iz računalnika.
Nameščanje gumbaste baterije
1. Gumbasto baterijo vstavite v režo na sistemski plošči tako, da se varno zaskoči.
2. Namestite:
a. zaščito matične plošče
b. hrbtni pokrov
c. stojalo
3. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje procesorja
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. okvir nosilca VESA
d. zaščito matične plošče
e. hladilnik
3. Pritisnite in dvignite pokrov procesorja ter procesor odstranite iz njegovega ležišča.
a. Sprostite ročico ležišča tako, da ročico potisnete navzdol in stran od jezička na zaščiti procesorja
[1].
b. Ročico dvignite navzgor ter dvignite zaščito procesorja [2].
POZOR: Nožice podnožja za procesor so krhke in jih lahko trajno poškodujete. Pazite, da
pri odstranjevanju procesorja iz ležišča ne ukrivite nožic.
c. Procesor dvignite iz podnožja [3].
29
Page 30
OPOMBA: Ko odstranite procesor, ga shranite v antistatično embalažo za poznejšo uporabo,
vračilo ali shranjevanje. Da bi se izognili poškodbam priključkov na procesorju, se ne
dotikajte spodnjega dela procesorja. Dotikate se lahko le robov procesorja.
Namestitev procesorja
1. Poravnajte procesor z jezički podnožja.
POZOR: Procesorja ne poskušajte namestiti na silo. Če je procesor v pravilnem položaju, lepo
sede v podnožje.
2. Poravnajte indikator 1. nožice na procesorju s trikotnikom na ležišču.
3. Procesor na podnožje položite tako, da so njegove reže poravnane z jezički ležišča.
4. Zaprite zaščito za procesor tako, da jo potisnete pod zadrževalni vijak.
5. Spustite ročico ležišča ter jo potisnite pod jeziček, da se zaklene.
6. Namestite:
a. hladilnik
b. zaščito matične plošče
c. okvir nosilca VESA
d. hrbtni pokrov
e. stojalo
7. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
Odstranjevanje matične plošče
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. pokrov kabla
d. pokrov zvočnika
e. okvir nosilca VESA
f. zaščito matične plošče
g. pomnilnik
h. optični pogon
i. Trdi disk
j. hladilnik
k. Napajalnik
l. ploščo pretvornika
30
Page 31
m. ventilator procesorja
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odklopite kabel optičnega pogona in kabel trdega diska iz priključkov na sistemski plošči [1].
b. Odklopite kabel sledilne ploščice iz priključka na sistemski plošči [2].
c. Izvlecite kabel iz zadrževalnih sponk na računalniku [3].
4. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odstranite vijake, s katerimi sta kabel optičnega pogona in kabel trdega diska pritrjena na
računalnik [1].
b. Odklopite kabel optičnega pogona in kabel trdega diska [2].
5. Odklopite vse kable, ki so priključeni na matično ploščo.
31
Page 32
6. Izvedite naslednje korake, kot je prikazano na sliki:
a. Pritisnite zaklepe na obeh straneh priključka in izvlecite kabel LVDS ter ga odklopite s sistemske
plošče [1,2].
b. Dvignite zaklep in odklopite kabel iz priključka [3,4].
7. Izvedite naslednje korake, kot je prikazano v ilustraciji.
a. Odstranite vijake, s katerimi je sistemska plošča pritrjena v ohišje [1].
b. Povlecite matično ploščo in jo dvignite iz ohišja [2].
32
Page 33
Razporeditev sistemske plošče
Na spodnji sliki je prikazana razporeditev sistemske plošče računalnika.
33
Page 34
1. Priključek za LVDS 2. podnožje za procesor
3. Priključek za kamero 4. priključek WLAN
5. Gumbna baterija 6. Priključek za mostiček
7. Priključek za mostiček 8. Priključek za mostiček
9. Priključek USB 3.0 10. priključki za pomnilnik (reže SODIMM)
11. Priključek USB 3.0 12. Priključek za zvok
13. Priključek za zvočnik 14. Priključek za zvok
15. priključek DisplayPort 16. izhodni priključek HDMI
17. Priključek USB 3.0 18. Reža M.2 SSD
19. Priključek USB 3.0 20. priključek stikala za zaznavanje vdora
21. Priključek HDMI-in 22. Priključek za ventilator trdega diska
23. Priključek USB 2.0 24. Priključek ethernet
25. Priključek drsne plošče 26. Priključek za pretvorniško ploščo
27. Priključek Windows serial debug 28. Priključek za vklop HDD/ODD
29. Priključek SPI-debug 30. Stranski priključek za tipkovnico
31. Priključek za optični pogon 32. hladilnik
33. Priključek za napajanje 34. Priključek ventilatorja na procesorju
Nameščanje matične plošče
1. Matično ploščo postavite na računalnik.
2. Priključite vse kable na matično ploščo.
3. Privijte vijake, s katerimi je matična plošča pritrjena na osnovno ploščo.
4. Kabel optičnega pogona in kabel trdega diska priklopite na sistem in ju napeljite skozi zadrževalne
sponke.
5. Namestite:
a. ventilator procesorja
b. ploščo pretvornika
c. Napajalnik
d. hladilnik
e. Trdi disk
f. optični pogon
g. pomnilnik
h. zaščito matične plošče
i. okvir nosilca VESA
j. pokrov kabla
k. pokrov zvočnika
l. hrbtni pokrov
m. stojalo
6. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
34
Page 35
Odstranjevanje sklopa zaslona
1. Upoštevajte navodila v poglavju »Preden začnete delo v notranjosti računalnika«.
2. Odstranite:
a. stojalo
b. hrbtni pokrov
c. pokrov kabla
d. pokrov zvočnika
e. okvir nosilca VESA
f. zaščito matične plošče
g. kartico WLAN
h. optični pogon
i. Trdi disk
j. Stikalo za zaznavanje vdora
k. plošča gumba za vklop in gumbov OSD
l. ploščo pretvornika
m. Napajalnik
n. hladilnik
o. ventilator procesorja
p. Zvočnika
q. Matična plošča
OPOMBA: Ta navodila veljajo samo za računalnike, ki nimajo zaslona na dotik. Pri računalnikih,
ki imajo zaslon na dotik, je treba ploščo zaslona razstaviti v čistem okolju.
3. Izvedite naslednje korake, kot je prikazano na sliki:
a. Kabel stikala za vklop odstranite iz zadrževalne sponke [1].
b. Izvlecite kabel kamere iz zadrževalnih sponk na plošči zaslona [2].
4. Izvedite naslednje korake, kot je prikazano na sliki:
a. Odlepite trak, da omogočite dostop do kablov [1].
35
Page 36
b. Odstranite vijake, s katerimi je osnovna plošča pritrjena na ohišje [2].
c. Dvignite ploščo zaslona od okvirja zaslona [3].
5. Izvedite naslednje korake, kot je prikazano na sliki:
a. Dvignite zaklep in odklopite kable [1,2].
b. Odstranite vijake, s katerimi je sklop zaslona pritrjen na ohišje [3].
c. Sklop zaslona dvignite stran od računalnika [4].
Namestitev sklopa zaslona
1. Privijte vijake, s katerimi je nosilec zaslona pritrjen na ploščo zaslona.
2. Ploščo zaslona postavite na ohišje.
3. Prilepite trak na ploščo zaslona.
36
Page 37
4. Poravnajte vse kable skozi zadrževalne sponke na plošči zaslona.
5. Privijte vijake, s katerimi so zapahi pritrjeni na računalnik.
6. Namestite:
a. Matična plošča
b. Zvočnika
c. ventilator procesorja
d. hladilnik
e. Napajalnik
f. ploščo pretvornika
g. plošča gumba za vklop in gumbov OSD
h. Stikalo za zaznavanje vdora
i. Trdi disk
j. optični pogon
k. kartico WLAN
l. zaščito matične plošče
m. okvir nosilca VESA
n. pokrov zvočnika
o. pokrov kabla
p. hrbtni pokrov
q. stojalo
7. Sledite postopku v poglavju Ko končate z delom znotraj računalnika.
37
Page 38
3
Sistemske nastavitve
V oknu »Sistemske nastavitve« lahko upravljate strojno opremo računalnika in določite možnosti na ravni
BIOS‐a. V oknu »Sistemske nastavitve« lahko:
• spremenite nastavitve pomnilnika NVRAM, ko dodate ali odstranite strojno opremo,
• preverite konfiguracijo strojne opreme sistema,
• omogočite ali onemogočite vgrajene naprave,
• nastavite pragove delovanja in upravljanja porabe energije ter
• upravljate varnost računalnika.
Zaporedje zagona
Zagonsko zaporedje vam omogoča obhod zaporedja sistemskega zagona in neposredni zagon določene
enote (npr. optični pogon ali trdi disk). Ko se med samodejnim preskusom vklopa (POST) prikaže logotip
Dell, lahko:
• Do sistemskih nastavitev dostopate s pritiskom na tipko F2
• Odprete meni za enkratni zagon s pritiskom na tipko F12
V meniju za enkratni zagon so prikazane naprave, ki jih lahko zaženete, vključno z možnostjo diagnostike.
Možnosti menija za zagon so:
• Removable Drive (Izmenljivi pogon) (če je na voljo)
• STXXXX Drive (Pogon STXXXX)
OPOMBA: XXX označuje številko pogona SATA.
• Optični pogon
• Diagnostika
OPOMBA: Če izberete možnost »Diagnostics« (Diagnostika), se bo prikazal zaslon ePSA
diagnostics (Diagnostika ePSA).
Na zaslonu za zagonsko zaporedje je prikazana tudi možnost za dostop do menija za nastavitev sistema.
Navigacijske tipke
V naslednji tabeli so prikazane navigacijske tipke za nastavitev sistema.
OPOMBA: Za večino možnosti sistemskih nastavitev velja, da se spremembe, ki jih naredite,
zabeležijo, vendar pa začnejo veljati šele, ko ponovno zaženete sistem.
38
Page 39
Tabela 1. Navigacijske tipke
Tipke Navigacija
Puščica gor Premaknete se v prejšnje polje.
Puščica dol Premaknete se v naslednje polje.
Enter S to tipko lahko izberete vrednost v izbranem polju (če je mogoče) ali sledite
povezavi v polju.
Preslednica Razširi ali strni spustni seznam, če je mogoče.
Jeziček Premaknete se na naslednje področje fokusa.
OPOMBA: Samo za brskalnike s standardno grafiko.
Esc Premaknete se na prejšnjo stran, dokler ne pridete na glavni zaslon. Če tipko Esc
pritisnete na glavnem zaslonu, se prikaže sporočilo, ki vas pozove, da shranite
morebitne neshranjene spremembe in ponovno zaženete sistem.
F1 Prikaže datoteko s pomočjo za nastavitev sistema.
Možnosti sistemskih nastavitev
OPOMBA: Prikaz elementov, navedenih v tem razdelku, je odvisen od računalnika in nameščenih
naprav.
Splošne možnosti zaslona
V tem razdelku so navedene glavne funkcije strojne opreme vašega računalnika.
Možnost Opis
Podatki o sistemu
• System Information (Informacije o sistemu) – v tem razdelku so prikazane te
možnosti: BIOS Version (Različica BIOS-a), Service Tag (Servisna oznaka), Asset
Tag (Oznaka sredstva), Ownership Tag (Oznaka lastništva), Ownership Date
(Datum lastništva), Manufacture Date (Datum izdelave) in Express Service Code
(Koda za hitro servisiranje).
• Memory Information (Informacije o pomnilniku) – prikaz možnosti: Memory
Installed (Nameščeni pomnilnik), Memory Available (Razpoložljivi pomnilnik),
Memory Speed (Hitrost pomnilnika), Memory Channels Mode (Način
pomnilniških kanalov), Memory Technology (Pomnilniška tehnologija), DIMM
ASize (Velikost pomnilnika DIMM A) in DIMM B Size (Velikost pomnilnika DIMM
B).
• PCI Information (Informacije o PCI) – Prikaz elementov SLOT 1 (REŽA 1) in SLOT
2 (REŽA 2).
• Processor Information (Informacije o procesorju) – prikaz možnosti: Processor
Type (Vrsta procesorja), Core Count (Število jeder), Processor ID (ID procesorja),
Current Clock Speed (Trenutni takt), Minimum Clock Speed (Najnižji takt),
Maximum Clock Speed (Najvišji takt), Processor L2 Cache (Predpomnilnik
procesorja L2), Processor L3 Cache (Predpomnilnik procesorja L3), HT Capable
(Zmogljivost HT) in 64-Bit Technology (64-bitna tehnologija).
• Device Information (Informacije o napravi) – Prikaz elementov SATA-0, SATA-1,
LOM MAC Address (Naslov LOM MAC), Video Controller (Video krmilnik), dGPU
39
Page 40
Možnost Opis
Video Controller (Video krmilnik dGPU), Audio Controller (Zvočni krmilnik), WiFi Device (Naprava Wi-Fi) in Bluetooth Device (Naprava Bluetooth).
Zaporedje zagona
Zaporedje zagona Omogoča določanje vrstnega reda, po katerem računalnik
poskuša najti operacijski sistem. Če želite spremeniti vrstni
red zagona, s seznama na desni strani izberite napravo, ki jo
želite spremeniti. Ko izberete napravo, kliknite na puščici up/
down ali uporabite tipki Page Up ali Page Down na
tipkovnici, da spremenite vrstni red možnosti zagona.
Možnosti na seznamu lahko označite ali odznačite tudi v
poljih na levi strani. Za namestitev podedovanega načina
zagona omogočite ROM z možnostjo podedovanega
načina. Ta podedovani način zagona ni dovoljen, kadar
omogočite varni zagon. Možnosti so:
• Boot Sequence (Zaporedje zagona) – Privzeto izbrano
polje je Windows Boot Manager (Upravljalnik zagona
Windows).
OPOMBA: Privzeta možnost se lahko razlikuje glede
na operacijski sistem vašega računalnika.
• Možnost seznama zagonov - Možnosti seznama so
Legacy (Podedovano) in UEFI. Privzeto izbrana možnost
je UEFI.
OPOMBA: Privzeta možnost se lahko razlikuje glede
na operacijski sistem vašega računalnika.
• Add Boot Option (Dodaj možnost zagona) – Omogoča,
da dodate možnost zagona.
• Delete Boot Option (Izbriši možnost zagona) –
Omogoča, da izbrišete obstoječo možnost zagona.
• View (Ogled) – Omogoča, da si ogledate trenutno
možnost zagona v računalniku.
• Obnovitev nastavitev - obnovi privzete nastavitve
računalnika.
• Shrani nastavitve - shrani nastavitve računalnika.
• Apply (Uporabi) – Omogoča uporabo nastavitev.
• Exit (Izhod) – Izhod in zagon računalnika.
Advanced Boot
Options
40
Boot List Options
(Možnost
seznama
zagonov)
S to možnostjo lahko naložite pomnilnik ROM z možnostjo podedovanega načina.
Polje Enable Legacy Option ROMs (Omogoči ROM z možnostjo podedovanega
načina) je privzeto onemogočeno.
• Obnovitev nastavitev – obnovi privzete nastavitve računalnika
S to možnostjo lahko spremenite možnost seznama za
zagon:
• Legacy (Podedovano)
• UEFI (privzeto omogočeno)
Page 41
Možnost Opis
• Shrani nastavitve - shrani nastavitve računalnika
• Apply (Uporabi) – Omogoča uporabo nastavitev
• Exit (Izhod) – Izhod in zagon računalnika
Date/Time S to možnostjo lahko spremenite datum in uro.
Možnosti zaslona za konfiguracijo sistema
Možnost Opis
Integrated NIC
SATA Operation S to možnostjo lahko konfigurirate notranji krmilnik trdega diska SATA. Možnosti
Če omogočite omrežno kopičenje UEFI, bodo omrežni protokoli UEFI na voljo.
Omrežje UEFI omogoča omrežnim funkcijam pred OS in v zgodnjem stadiju OS
uporabo omrežnih kartic, ki so omogočene. To lahko uporabljate brez vklopljene
možnosti PXE. Ko omogočite možnost Enabled w/PXE (Omogočeno s PXE), je vrsta
zagona PXE (Legacy PXE (Podedovani PXE) ali UEFI PXE) odvisna od trenutnega
načina zagona in vrste ROM-ov v uporabi. Za popolno funkcionalnost UEFI PXE
mora biti omrežno kopičenje UEFI omogočeno.
• Enabled UEFI Network Stack (Omogočeno omrežno kopičenje UEFI) – Ta
možnost privzeto ni omogočena.
S to možnostjo lahko konfigurirate vgrajeni omrežni krmilnik. Možnosti so:
• Disabled (Onemogočeno)
• Enabled (Omogočeno)
• Enabled w/PXE (Omogočeno s PXE) – ta možnost je privzeto omogočena.
• Enabled w/Cloud Desktop (Omogočeno s Cloud Desktop)
OPOMBA: Prikaz elementov, navedenih v tem razdelku, je odvisen od
računalnika in nameščenih naprav.
so:
• Disabled (Onemogočeno)
• AHCI
• RAID On (RAID vklopljeno): ta možnost je privzeto omogočena.
Drives S to možnostjo lahko konfigurirate vgrajene pogone SATA. Vsi pogoni so privzeto
omogočeni. Možnosti so:
• SATA-0
• SATA-1
• SATA-4
• M.2 PCIe SSD-0
SMART Reporting To polje nadzoruje, ali sistem med zagonom poroča o napakah pogona trdega
diska za vgrajene pogone. Ta tehnologija je del specifikacije SMART (Self
41
Page 42
Možnost Opis
Monitoring Analysis and Reporting Technology – tehnologija analize
samonadzorovanja in poročanja). Ta možnost je privzeto onemogočena.
• Enable SMART Reporting (Omogoči poročanje SMART)
USB Configuration To polje konfigurira integrirani krmilnik USB. Če je možnost Boot Support (Podpora
za zagon) omogočena, lahko sistem zažene katero koli vrsto naprave USB za
množično shranjevanje (trdi disk, pomnilniški ključek, disketa).
Če so vrata USB omogočena, je naprava, priključena na ta vrata, omogočena in na
voljo operacijskemu sistemu.
Če so vrata USB onemogočena, operacijski sistem ne prepozna naprave,
priključene na ta vrata.
Možnosti so:
• Enable USB Boot Support (Omogoči podporo za zagon z USB)
• Enable Rear USB Ports (Omogoči zadnja vrata USB) – vključi možnosti za 6 vrat
• Enable Side USB Ports (Omogoči stranska vrata USB) – vključi možnosti za 2
vrat
Vse možnosti so privzeto omogočene.
OPOMBA: Tipkovnica in miška USB vedno delujeta pri nastavitvi BIOS-a ne
glede na te nastavitve.
Rear USB
Configuration
(Konfiguracija USB
zadaj)
Side USB
Configuration
(Konfiguracija USB
na strani)
USB PowerShare To polje konfigurira delovanje funkcije USB PowerShare. Ta možnost omogoča
Zvok To polje omogoča vklop ali izklop vgrajenega zvočnega krmilnika. Privzeto je
OSD Button
Management
To polje vam omogoča, da omogočite ali onemogočite zadnja vrata USB.
• Enable/Disable Rear USB Ports (Omogoči/onemogoči zadnja vrata USB)
To polje vam omogoča, da omogočite ali onemogočite stranska vrata USB.
• Enable/Disable Side USB Ports (Omogoči/onemogoči stranska vrata USB)
polnjenje zunanjih naprav s shranjeno energijo sistemske baterije prek vrat USB
PowerShare.
izbrana možnost Enable Audio (Omogoči zvok). Možnosti so:
• Enable Microphone (Omogoči mikrofon). Privzeta nastavitev: Enabled
(Omogočeno)
• Enable Internal speaker (Omogoči notranji zvočnik). Privzeta nastavitev: Enabled
(Omogočeno)
To polje omogoča vklop ali izklop gumbov za OSD (zaslonski prikaz) na sistemu
All-In-One (vse v enem).
42
Page 43
Možnost Opis
• Disable OSD buttons (Onemogoči gumbe OSD): Ta možnost privzeto ni
izbrana.
Z zaslonom na
dotik
Miscellaneous
Devices
Ta možnost omogoča ali onemogoča zaslon na dotik.
S to možnostjo lahko omogočite ali onemogočite te naprave:
• Enable Camera (Omogoči kamero) (privzeto omogočeno)
• Enable Media Card (Omogoči grafično kartico) (privzeto omogočeno)
• Disable Media Card (Onemogoči pomnilniško kartico)
Varnostne možnosti zaslona
Možnost Opis
Admin Password S to možnostjo lahko nastavite, spremenite ali izbrišete skrbniško geslo.
OPOMBA: Skrbniško geslo morate nastaviti, preden nastavite sistemsko geslo
ali geslo za trdi disk. Če izbrišete skrbniško geslo, sta sistemsko geslo in geslo
za trdi disk samodejno izbrisana.
OPOMBA: Uspešna sprememba gesla je uporabljena takoj.
Privzeta nastavitev: ni nastavljeno
Geslo za sistem S to možnostjo lahko nastavite, spremenite ali izbrišete sistemsko geslo.
OPOMBA: Uspešna sprememba gesla je uporabljena takoj.
Privzeta nastavitev: ni nastavljeno
Internal HDD-0
Password
Strong Password S to možnostjo lahko izberete možnost nastavitve samo zapletenih gesel.
Password
Configuration
Password Bypass S to možnostjo lahko omogočite ali onemogočite dovoljenje za obhod
Omogoča, da nastavite, spremenite ali izbrišete notranje sistemsko geslo za trdi
disk.
Privzeta nastavitev: ni nastavljeno
OPOMBA: Uspešna sprememba gesla je uporabljena takoj.
Privzeta nastavitev: Enable Strong Password (Omogoči zapleteno geslo) ni izbrana.
OPOMBA: Če je možnost »Strong Password« (Zapleteno geslo) omogočena,
morata skrbniško in sistemsko geslo vsebovati vsaj eno veliko črko in eno malo
črko ter vsebovati vsaj 8 znakov.
S to možnostjo lahko določite najmanjšo in največjo dolžino skrbniškega in
sistemskega gesla.
sistemskega gesla in gesla za notranji trdi disk, če sta nastavljeni. Možnosti so:
43
Page 44
Možnost Opis
• Disabled (Onemogočeno)
• Reboot bypass (Obhod ponovnega zagona)
Privzeta nastavitev: Disabled (Onemogočeno)
Password Change S to možnostjo lahko omogočite dovoljenje za onemogočenje sistemskega gesla
in gesla za trdi disk, če je nastavljeno skrbniško geslo.
Privzeta nastavitev: možnost Allow Non-Admin Password Changes (Omogoči
neskrbniško spremembo gesla) je izbrana.
Varnost TPM 1.2 Dovoljuje vam, da omogočite zaupanja vreden modul za platforme (TPM) med
preizkusom POST. Ta možnost je privzeto nastavljena. Možnosti so:
• Clear (Počisti)
• PPI Bypass for Enabled Commands (PPI Obvod za omogočene ukaze)
• PPI Bypass for Enabled Commands (PPI Obvod za onemogočene ukaze)
• Attestation Enable (Omogoči testiranje)
• Key Storage Enable (Omogoči shranjevanje ključa)
• SHA - 256
OPOMBA: Če naložite privzete vrednosti programa za nastavitev, to ne vpliva
na možnosti za aktiviranje, deaktiviranje in čiščenje. Spremembe te možnosti
so uporabljene takoj.
Computrace (R) S to možnostjo lahko aktivirate ali onemogočite izbirno programsko opremo
Computrace. Možnosti so:
• Deactivate (Deaktiviraj)
• Onemogoči
• Activate (Aktiviraj)
OPOMBA: Možnosti »Activate« (Aktiviraj) in »Disable« (Onemogoči) bosta
trajno aktivirali ali onemogočili funkcijo in nobena nadaljnja sprememba ne bo
dovoljena.
Privzeta nastavitev: Deactivate (Deaktiviraj)
Chassis Intrusion To polje nadzoruje funkcijo za nadzor vdorov v ohišje. Možnosti so:
• Disabled (Onemogočeno)
• Enabled (Omogočeno)
Privzeta nastavitev: Disabled (Onemogočeno)
CPU XD Support Omogoča vam, da omogočite ali onemogočite izvajanje načina onemogočenja
procesorja.
Enable CPU XD Support (Omogoči podporo za CPE XD) (privzeto)
44
Page 45
Možnost Opis
OROM Keyboard
Access
Admin Setup
Lockout
HDD Protection
Support
S to možnostjo lahko nastavite možnost za odpiranje zaslonov »Option ROM
Configuration« (Konfiguracija izbirnega bralnega pomnilnika ROM) z bližnjičnimi
tipkami med zagonom. Možnosti so:
• Enabled (Omogočeno)
• One Time Enable (Omogoči enkrat)
• Disabled (Onemogočeno)
Privzeta nastavitev: Enable (Omogoči)
Omogoča, da omogočite ali onemogočite možnost za odpiranje nastavitev, ko je
nastavljeno skrbniško geslo.
• Enable Admin Setup Lockout (Omogoči zaklep skrbniške namestitve) – Ta
možnost privzeto ni omogočena.
S to možnostjo lahko omogočite ali onemogočite funkcijo zaščite trdega diska.
• HDD Protection Support (Podpora zaščite trdega diska) – Ta možnost je
privzeto onemogočena.
Možnosti zaslona za varen zagon
Možnost Opis
Secure Boot
Enable
Expert Key
Management
S to možnostjo omogočite ali onemogočite možnost Secure Boot (Varni zagon).
• Disabled (Onemogočeno)
• Enabled (Omogočeno)
Privzeta nastavitev: Enabled (Omogočeno).
S to možnostjo lahko upravljate zbirke podatkov varnostnega ključa, če je sistem v
načinu po meri. Možnost Enable Custom Mode (Omogoči način po meri) je
privzeto onemogočena. Možnosti so:
• PK
• KEK
• db
• dbx
Če omogočite Custom Mode (Način po meri), se prikažejo ustrezne možnosti PK,
KEK, db in dbx. Možnosti so:
• Save to File (Shrani v datoteko) – Shrani ključ v datoteko, ki jo izbere
uporabnik.
• Replace from File (Zamenjaj iz datoteke) – Zamenja trenutni ključ s ključem iz
datoteke, ki jo izbere uporabnik.
45
Page 46
Možnost Opis
• Append from File (Dodaj iz datoteke) – Doda ključ v trenutno zbirko podatkov
iz datoteke, ki jo izbere uporabnik.
• Delete (Izbriši) – Izbriše izbrani ključ.
• Reset All Keys (Ponastavi vse ključe) – Ponastavi na privzeto nastavitev.
• Delete All Keys (Izbriši vse ključe) – Izbriše vse ključe.
OPOMBA: Če onemogočite Custom Mode (Način po meri), izbrišete vse
spremembe, ključi pa bodo obnovljeni na privzete nastavitve.
Zmogljivost možnosti zaslona
Možnost Opis
Multi Core
Support
Intel SpeedStep S to možnostjo lahko omogočite ali onemogočite funkcijo Intel SpeedStep.
C-States Control S to možnostjo lahko omogočite ali onemogočite dodatna stanja spanja
Limit CPUID Value Omogoča omejitev največje vrednosti, ki jo standardna funkcija procesorja CPUID
Določa, ali bo za proces omogočeno eno jedro ali vsa jedra. Delovanje nekaterih
programov se bo izboljšalo z dodatnimi jedri.
• Vse – Ta možnost je privzeto omogočena
• 1
• 2
• 3
• Enable Intel SpeedStep (Omogoči Intel SpeedStep)
Privzeta nastavitev: možnost je omogočena.
procesorja.
• C states (Stanja C)
Privzeta nastavitev: možnost je omogočena.
podpira. Nekateri operacijski sistemi ne bodo dokončali namestitve, če je podprta
funkcija CPUID večja od 3.
• Enable CPUID Limit (Omogoči omejitev CPUID) – Ta možnost privzeto ni
omogočena.
Intel TurboBoost S to možnostjo lahko omogočite ali onemogočite način Intel TurboBoost
procesorja.
• Enable Intel TurboBoost (Omogoči Intel TurboBoost)
Privzeta nastavitev: možnost je omogočena.
46
Page 47
Možnosti zaslona za upravljanje porabe
Možnost Opis
AC Recovery Določa, kako se računalnik odzove, ko je napajanje vklopljeno po izklopu napajanja.
Obnovitev napajanja lahko nastavite na:
• Power Off (Izklopljeno (privzeto))
• Power On (Vkl.)
• Last Power State (Zadnje stanje napajanja)
Auto On Time S to možnostjo lahko nastavite čas, ko se mora računalnik samodejno vklopiti.
Možnosti so:
• Disabled (Onemogočeno)
• Every Day (Vsak dan)
• Weekdays (Ob delavnikih)
• Select Days (Izbrani dnevi)
Privzeta nastavitev: Disabled (Onemogočeno)
OPOMBA: Ta možnost ne deluje, če računalnik izklopite s stikalom na
razdelilniku ali zaščito pred valovanjem napetosti ali če je možnost za
samodejni vklop Auto Power onemogočena.
Deep Sleep
Control
Fan Control
Override
USB Wake
Support
Wake on LAN/
WLAN
Omogoča vam, da določite kontrolnike, ko je omogočeno globoko spanje.
• Disabled (Onemogočeno)
• Enabled in S5 only (Omogočeno samo v S5)
• Enabled in S4 and S5 (Omogočeno v S4 in S5) – Ta možnost je privzeto izbrana.
Upravlja hitrost sistemskega ventilatorja. Ta možnost je privzeto onemogočena.
OPOMBA: Ko je omogočena, ventilator deluje pri polni hitrosti.
S to možnostjo lahko omogočite, da naprave USB zbudijo računalnik iz stanja
pripravljenosti.
OPOMBA: Ta funkcija deluje le, ko je priključen napajalnik na izmenični tok. Če
izključite napajalnik na izmenični tok v stanju pripravljenosti, računalnik izklopi
napajanje iz vseh vrat USB, da varčuje z energijo baterije.
• Enable USB Wake Support (Omogoči podporo za prebujanje prek USB-ja)
Privzeta nastavitev: možnost je onemogočena.
S to možnostjo lahko omogočite ali onemogočite funkcijo, ki računalnik vklopi iz
izklopljenega stanja s signalom prek omrežja LAN.
• Disabled (Onemogočeno)
47
Page 48
Možnost Opis
• LAN Only (Samo LAN)
• WLAN Only (Samo WLAN)
• LAN or WLAN (LAN ali WLAN)
Privzeta nastavitev: Disabled (Onemogočeno)
Block Sleep Ta možnost vam omogoča, da blokirate prehod v stanje spanja (stanje S3) v okolju
operacijskega sistema.
Block Sleep (S3 state) (Blokiraj spanje (stanje S3))
Privzeta nastavitev: možnost je onemogočena
Intel Ready Mode
(Intel način
pripravljenosti)
Ta možnost omogoča zmogljivost tehnologije Intel Ready Mode (Intel način
pripravljenosti).
Možnosti zaslona v procesu POST
Možnost Opis
Numlock LED Določa, ali je lahko funkcija NumLock omogočena, ko se sistem ponovno zažene.
Ta možnost je privzeto omogočena.
Keyboard Errors Določa, ali sistem ob zagonu poroča o napakah, ki so povezane s tipkovnico. Ta
možnost je privzeto omogočena.
MEBx Hotkey S to možnostjo lahko določite, ali mora biti funkcija bližnjične tipke MEBx
omogočena med zagonom računalnika.
Privzeta nastavitev: »Enable MEBx Hotkey« (Omogoči bližnjično tipko MEBx)
Fastboot S to možnostjo lahko pospešite zagon s preskokom nekaterih korakov združljivosti.
Možnosti so:
• Minimal (Minimalno)
• Temeljito (samodejno)
• Auto (Samodejno)
Možnosti zaslona za podporo virtualizacije
Možnost Opis
Virtualization S to možnostjo lahko vklopite ali izklopite Intelovo tehnologijo virtualizacije.
Enable Intel Virtualization Technology (Omogoči tehnologijo Intel Virtualization)
(privzeto).
48
Page 49
Možnost Opis
VT for Direct I/O Nadzorniku navideznih računalnikov (VMM) omogoči ali onemogoči uporabo
dodatnih zmogljivosti strojne opreme, ki jih zagotavlja tehnologija Intel®
Virtualization za neposredni V/I.
Enable VT for Direct I/O (Omogoči VT za neposredni V/I) – privzeto omogočena.
Trusted Execution Ta možnost določa, ali lahko preverjeni nadzornik navideznih računalnikov (MVMM)
uporablja dodatne zmogljivosti strojne opreme, ki jih zagotavlja tehnologija Intel
Trusted Execution. Za uporabo te funkcije morata biti omogočeni tehnologija za
virtualizacijo TPM Virtualization Technology in tehnologija virtualizacije za
neposredni V/I.
Trusted Execution (Zaupanja vredno izvajanje) – privzeto onemogočeno.
Možnosti zaslona za brezžično omrežje
Možnost Opis
Wireless Device
Enable
S to možnostjo lahko omogočite ali onemogočite notranje brezžične naprave.
• WLAN/WiGig
• Bluetooth
Vse možnosti so privzeto omogočene.
Možnosti zaslona za vzdrževanje
Možnost Opis
Service Tag Prikaže servisno oznako za vaš računalnik.
Asset Tag S to možnostjo lahko ustvarite oznako sredstva, če ta še ni nastavljena. Ta možnost
privzeto ni nastavljena.
SERR Messages Upravlja mehanizem sporočil SERR. Ta možnost je privzeto omogočena. Nekatere
grafične kartice zahtevajo, da je mehanizem sporočil SERR onemogočen.
BIOS Downgrade To polje nadzoruje zamenjavo vdelane programske opreme s starejšimi različicami.
• Data Wipe (Izbriši podatke)
• Wipe on Next boot (Izbriši ob naslednjem zagonu)
• BIOS Recovery (Obnovitev BIOS-a)
• BIOS recovery from the hard drive (Obnovitev BIOS-a s trdega diska)
Sledite postopku in obnovite BIOS s trdega diska.
1. Vklopite sistem.
2. Ko se pokaže moder logotip Dell, pritisnite tipko F2 in vstopite v System Setup
(Sistemske nastavitve).
49
Page 50
Možnost Opis
3. Pritisnite tipko Num Lock in se prepričajte, da lučka Num Lock sveti.
4. Pritisnite tipko Caps Lock in se prepričajte, da lučka Caps Lock sveti.
5. Pritisnite tipko Scroll Lock in se prepričajte, da lučka Scroll Lock sveti.
6. Istočasno pritisnite tipke Alt + F. Zaslišali boste pisk in privzete nastavitve bodo
obnovljene.
7. Istočasno pritisnite tipke Alt + F za ponoven zagon sistema. Spremembe bodo
samodejno shranjene.
Možnosti zaslona za namizje v oblaku
Možnost Opis
Server Lookup
Method
Server Name Ta možnost določa ime strežnika.
Server IP Address Ta možnost določi primarni statični IP-naslov strežnika Cloud Desktop, s katerim
Server Port Ta možnost določi primarna vrata IP Cloud Desktop, s katerimi komunicira
Ta možnost določa, kako programska oprema Cloud Desktop poišče naslov
strežnika. Možnosti so:
• Static IP (Statični IP) – Uporablja statični naslov IP
• DNS – Z uporabo protokola sistema domenskih imen (DNS) pridobi več
naslovov IP. Ta možnost je privzeto izbrana.
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
OPOMBA: Možnost je pomembna samo, ko je krmiljenje za Integrated NIC
(Integrirana omrežna kartica) v skupini System Configuration (Konfiguracija
sistema) nastavljen na Enable with Cloud Desktop (Omogočeno z namizjem v
oblaku) in ko je metoda za iskanje strežnika nastavljena na DNS.
komunicira programska oprema odjemalca. Privzeti IP-naslov strežnika je
255.255.255.255
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
programska oprema odjemalca. Privzeta vrednost vrat strežnika je 06910.
Client Address
Method
50
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
Ta možnost določa, kako odjemalec dostopa do naslova IP. Možnosti so:
• Static IP (Statični IP) – Uporablja statični naslov IP
• DHCP – Pridobitev naslova IP s pomočjo protokola za dinamično konfiguracijo
gostitelja (DHCP). Ta možnost je privzeto izbrana.
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
Page 51
Možnost Opis
Client IP Address Ta možnost določa statični IP-naslov odjemalca. Privzeti IP-naslov je
255.255.255.255
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
Client Subnet
Mask
Client Gateway Ta možnost določa IP-naslov prehoda za odjemalca. Privzeti IP-naslov je
DNS IP address Ta možnost določa IP-naslov za DNS pri odjemalcu. Privzeti IP-naslov je
Domain Name Ta možnost določa ime domene odjemalca.
Advanced Ta možnost vklopi način Verbose za napredno razhroščevanje. Ta možnost
Ta možnost določa IP-naslov maske podomrežja odjemalca. Privzeti IP-naslov je
255.255.255.255
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
255.255.255.255
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
255.255.255.255
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
OPOMBA: Možnost je pomembna samo, ko je krmiljenje za Integrated NIC
(Integrirana omrežna kartica) v skupini System Configuration (Konfiguracija
sistema) nastavljen na Enable with Cloud Desktop (Omogočeno z namizjem v
oblaku) in ko je metoda za iskanje strežnika nastavljena na statični IP.
privzeto ni omogočena.
OPOMBA: Ta možnost je pomembna samo, če je nadzor integriranega
omrežnega vmesnika v konfiguraciji sistema omogočen s Cloud Desktop.
Posodobitev BIOS-a
Priporočamo, BIOS (sistemske nastavitve) posodobite, če zamenjate matično ploščo ali če je posodobitev
na voljo.
1. Ponovno zaženite računalnik.
2. Pojdite na dell.com/support.
3. Vnesite Service Tag (Servisna številka) ali Express Service Code (Koda za hitro servis) in kliknite
Submit (Pošlji).
OPOMBA: Če želite ugotoviti, kje je servisna številka, kliknite Where is my Service Tag? (Kje je
moja servisna številka?).
51
Page 52
OPOMBA: Če servisne številke ne morete najti, kliknite Detect My Product (Zaznaj moj izdelek).
Nadaljujte z navodili na zaslonu.
4. Če servisne številke ne morete najti, kliknite kategorijo izdelka, v katero spada vaš računalnik.
5. S seznama izberite Product Type (Vrsta izdelka).
6. Izberite model svojega računalnika in pojavila se bo stran Product Support (Podpora za izdelek).
7. Kliknite Get drivers (Pridobi gonilnike) in nato View All Drivers (Ogled vseh gonilnikov).
Odpre se stran z gonilniki in prenosi.
8. Na zaslonu Drivers and Downloads (Gonilniki in prenosi) v spustnem meniju Operating System
(Operacijski sistem) izberite BIOS.
9. Poiščite najnovejšo datoteko za BIOS in kliknite Download File (Prenos datoteke).
Analizirate lahko tudi, katere gonilnike je treba posodobiti. V ta namen kliknite Analyze System for
Updates (Analiziraj sistem za posodobitve) in sledite navodilom na zaslonu.
10. V oknu Please select your download method below window (V nadaljevanju izberite način prenosa)
izberite želeni način prenosa in nato kliknite Download File (Prenesi datoteko).
Prikaže se okno File Download (Prenos datoteke).
11. Kliknite Save (Shrani), da shranite datoteko v računalnik.
12. Kliknite Run (Zaženi) in tako namestite posodobljene nastavitve BIOS-a v računalnik.
Upoštevajte navodila na zaslonu.
Geslo za sistem in nastavitve
Z geslom za sistem in geslom za nastavitev lahko zaščitite svoj računalnik.
Vrsta gesla Opis
Geslo za sistem Geslo, ki ga morate vnesti, če se želite prijaviti v sistem.
Geslo za nastavitev Geslo, ki ga morate vnesti, če želite dostopati do nastavitev BIOS-a v računalniku in
jih spreminjati.
POZOR: Funkcije gesel omogočajo osnovno raven zaščite podatkov v vašem računalniku.
POZOR: Če podatki, ki so shranjeni v vašem računalniku, niso zaklenjeni in jih pustite
nenadzorovane, lahko do njih dostopa prav vsak.
OPOMBA: Funkcija gesel za sistem in nastavitev je ob dobavi onemogočena.
Dodelitev gesla za sistem in gesla za nastavitve
Novo geslo za sistem System Password in/ali geslo za nastavitev Setup Password lahko dodelite ali pa
zamenjate obstoječe geslo za sistem System Password in/ali geslo za nastavitev Setup Password samo,
kadar je možnost Password Status (Stanje gesla) nastavljena na Unlocked (Odklenjeno). Če je stanje
gesla nastavljeno na Locked (Zaklenjeno), gesla za sistem ne morete spremeniti.
OPOMBA: Če je mostiček za geslo onemogočen, se obstoječe geslo za sistem in geslo za nastavitev
izbrišeta, zato vam pri prijavi v računalnik ni treba vnesti gesla za sistem.
Če želite odpreti sistemsko nastavitev, takoj po vklopu ali ponovnem zagonu pritisnite <F2>.
1. Na zaslonu System BIOS (Sistem BIOS) ali System Setup (Sistemske nastavitve) izberite System
Security (Sistemska varnost) in pritisnite Enter.
52
Page 53
Prikaže se zaslon System Security (Sistemska varnost).
2. Na zaslonu System Security (Sistemska varnost) preverite, ali je možnost Password Status (Stanje
gesla) nastavljena na Unlocked (Odklenjeno).
3. Izberite možnost System Password (Sistemsko geslo), vnesite sistemsko geslo in pritisnite Enter ali
Tab.
Pri dodelitvi gesla za sistem upoštevajte naslednje:
• Geslo je lahko dolgo do 32 znakov.
• Geslo je lahko sestavljeno iz številk od 0 do 9.
• Uporabite lahko samo male črke, velike črke pa niso dovoljene.
• Dovoljeni so samo naslednji posebni znaki: presledek, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Ob pozivu ponovno vnesite geslo za sistem.
4. Vnesite geslo za sistem, ki ste ga vnesli prej, in kliknite OK (V redu).
5. Izberite možnost Setup Password (Nastavitev gesla), vnesite sistemsko geslo in pritisnite Enter ali
Tab.
Sporočilo vas pozove, da morate ponovno vnesti geslo za nastavitev.
6. Vnesite geslo za nastavitev, ki ste ga vnesli prej, in kliknite OK (V redu).
7. Pritisnite Esc in prikaže se sporočilo s pozivom za shranitev sprememb.
8. Pritisnite Y za shranitev sprememb.
Računalnik se ponovno zažene.
Izbris ali sprememba obstoječega gesla za sistem in/ali nastavitev gesla
Preverite, ali je možnost Password Status (Stanje gesla) odklenjena (v nastavitvi sistema), preden
poskušate izbrisati ali spremeniti obstoječe geslo za sistem in/ali nastavitev. Če je možnost Password
Status (Stanje gesla) zaklenjena, obstoječega gesla za sistem ali nastavitev ne morete izbrisati ali
spremeniti.
Če želite odpreti Sistemske nastavitve, takoj po vklopu ali ponovnem zagonu pritisnite F2.
1. Na zaslonu System BIOS (Sistem BIOS) ali System Setup (Sistemske nastavitve) izberite System
Security (Sistemska varnost) in pritisnite Enter.
Prikaže se zaslon System Security (Sistemska varnost).
2. Na zaslonu System Security (Sistemska varnost) preverite, ali je možnost Password Status (Stanje
gesla) nastavljena na Unlocked (Odklenjeno).
3. Izberite System Password (Geslo za sistem), spremenite ali izbrišite obstoječe geslo za sistem in
pritisnite Enter ali Tab.
4. Izberite Setup Password (Nastavitev gesla), spremenite ali izbrišite obstoječe nastavitev gesla in
pritisnite Enter ali Tab.
OPOMBA: Če spremenite geslo za sistem in/ali nastavitev, ob pozivu ponovno vnesite novo
geslo. Če geslo za sistem in/ali nastavitev izbrišete, ob pozivu potrdite brisanje.
5. Pritisnite Esc in prikaže se sporočilo s pozivom za shranitev sprememb.
6. Pritisnite Y, da shranite spremembe ter zaprete Sistemske nastavitve.
Računalnik se ponovno zažene.
53
Page 54
Tehnični podatki
OPOMBA: Ponudbe se lahko razlikujejo glede na regijo. Za več informacij o konfiguraciji računalnika
v:
• Windows 10, kliknite ali tapnite Start → Settings (Nastavitve) → System (Sistem) → About
(O).
• Windows 8.1 and Windows 8, kliknite ali tapnite Start → PC Settings (Nastavitve osebnega
računalnika)
osebnem računalniku).
• Windows 7, kliknite Start , z desnim gumbom kliknite My Computer (Moj računalnik), in nato
izberite Properties (Značilnosti).
Tehnični podatki o sistemu
Funkcija Tehnični podatki
→ PC and devices (Osebni računalnik in naprave) → PC Info (Informacije o
4
Predpomnilnik
procesorja
Skupni
predpomnilnik
Nabor vezij
Intel Core serije i3/i5/i7
Do 8 MB predpomnilnika, odvisno od vrste procesorja
Nabor vezij Intel Q170
Tehnični podatki pomnilnika
Funkcija Tehnični podatki
Vrsta pomnilnika do 1600 MHz, brez medpomnilnika, brez EGS, dvokanalni DDR4, konfiguracija 2133
Zmogljivost
pomnilnika
Priključki za
pomnilnik
Najmanjša količina
pomnilnika
4 GB ali 8 GB
dve notranje dostopni reži DDR4 SODIMM
4 GB
54
Page 55
Funkcija Tehnični podatki
Največja količina
pomnilnika
16 GB
Tehnični podatki o kameri
Funkcija Tehnični podatki
Videokrmilnik
(vgrajen)
Video Memory deljeni pomnilnik
Podpora za zunanji
zaslon
Vgrajena Intel HD grafika (Gen 9 iGfx), 2GB GDDR5 za dGPU
Vrata zaslona, HDMI vhod in HDMI izhod
Tehnični podatki o zvoku
Funkcija Tehnični podatki
Krmilnik Intel High Definition Audio z Waves MaxxVoice Pro
Zvočnik posamezni 4-ohmski zvočniki v levem in desnem sklopu zvočnika (v povprečju 4 W
na kanal)
Notranji
ojačevalnik
zvočnikov
do 7,6 W pri 4-ohmih na kanal
Podpora za
vgrajeni mikrofon
Nastavitev
glasnosti
dvojni digitalni mikrofon
Gumbi za zvišanje/znižanje glasnosti, programski meniji in tipke za nadzor medija
na tipkovnici
Opozorilo: Visok zvočni tlak iz slušalk lahko povzroči poškodbe ali izgubo
sluha. Prilagajanje nadzora glasnosti in izenačevalnika na nastavitve izven
srednjega položaja lahko poviša izhodno napetost slušalk in s tem višjo
raven zvočnega tlaka. Uporaba dejavnikov za prilagajanje moči slušalk, razen
tistih, ki jih določi proizvajalec (npr. operacijski sistem, izenačevalnik,
vdelana programska oprema, gonilnik ipd.) lahko poviša izhodno napetost
slušalk in s tem višjo raven zvočnega tlaka. Uporaba slušalk, ki jih ni določil
proizvajalec, lahko povzroči povišano raven zvočnega tlaka.
Tehnični podatki za komunikacije
Features Tehnični podatki
Omrežna kartica Intel 10/100/1000 Mbps RJ-45 Ethernet
Brezžično omrežje
• Kartica M.2 2230
55
Page 56
Features Tehnični podatki
• Kombinirana kartica M.2 (Kartica Intel Wireless 8260 M.2 PCIe WLAN
(802.11n/ac) s funkcijo Bluetooth)
Tehnični podatki kartic
Funkcija Tehnični podatki
Reže M.2
• Ena 2230 D3 Ključ-A M.2 Reža 1
• Ena 2280 D3 Ključ-M M.2 Reža 3
Tehnični podatki zaslona
Funkcija Tehnični podatki
Vrsta 23,8 palčni, FHD in UHD (4K)
Najvišja ločljivost 3840 x 2160
Hitrost
osveževanja
Svetlost Gumbi za zvišanje/znižanje svetlosti
Kot delovanja 178 vodoravno/178 navpično
Razmik med
slikovnimi pikami
Krmilniki kontrolniki na zaslonu
60 Hz
0,2475 mm
Tehnični podatki pogonov
Funkcija Tehnični podatki
Trdi disk En 2.5-palčni SATA pogon z nosilcem za napajalnik in en 2.5-palčni SATA pogon
(izbirno)
Optični pogon
(dodatna možnost)
en pogon DVD-ROM SATA ali pogon DVD+/- RW SATA
Tehnični podatki vrat in priključkov
Funkcija Tehnični podatki
Zvok
56
• en izhodni priključek zadaj
• en univerzalni priključek za slušalke na strani
Page 57
Funkcija Tehnični podatki
Omrežna kartica En priključek RJ-45
USB 2.0 (spredaj/
zadaj)
USB 3.0 (spredaj/
zadaj)
USB vrata s
podporo
PowerShare
(skupno napajanje)
Video en priključek DisplayPort
HDMI
Bralnik
pomnilniških kartic
0(stranski)/2
2(stranski)/4
1(stranski) USB 3.0
• ena 19-pinski izhodna vrata
• ena 19-pinski vhodna vrata
ena reža 4-v-1
Tehnični podatki napajanja
Funkcija Tehnični podatki
155 Wattov PSU za
UMA
200 Wattov dGPU
in UHD(4K)
Frekvenca 47–63 Hz
Napetost 90–264 V AC
Vhodni tok
• Največ 2,6 A (nizko območje izmeničnega toka)
• Največ 1,3 A (visoko območje izmeničnega toka)
Tehnični podatki kamere (izbirno)
Funkcija Tehnični podatki
Ločljivost slike 2,0 milijona slikovnih pik
Video ločljivost FHD (1080p)
Diagonalni vidni
kot
74 stopinj
57
Page 58
Tehnični podatki za stojalo
Funkcija Tehnični podatki
Nagib –5 stopinj do 30 stopinj
Tehnični podatki (mere)
Funkcija Tehnični podatki
Širina 575,24 mm (22,65 palcev)
Višina 392,90 mm (15,47 palcev)
Globina:
Brez dotika 62,79 mm (2,47 palcev)
Dotik 62,79 mm (2,47 palcev)
Teža:
Brez dotika 9,76 kg s stojalom (21.52 lb)
Dotik 11,00 kg s stojalom (24.25 lb)
OPOMBA: Teža računalnika je odvisna od izvedbe, ki ste jo naročili, in različic, ki so na voljo.
Okoljski tehnični podatki
Temperature Tehnični podatki
Med delovanjem Od 0 °C do 35 °C (od 50 °F do 95 °F)
Pri skladiščenju Od –40 °C do 65 °C (od –40 °F do 149 °F)
Relativna
vlažnost
(najvišja)
Med delovanjem od 20 % do 80 % (brez kondenzacije)
Pri skladiščenju od 20 % do 80 % (brez kondenzacije)
Najvišja raven
tresljajev
Med delovanjem 0,26 GRMS pri 5 do 350 Hz
Pri skladiščenju 2,2 GRMS pri 5 do 500 Hz
Tehnični podatki
Tehnični podatki
58
Page 59
Najmočnejši
Tehnični podatki
dovoljen
udarec
Med delovanjem 40 G
Pri skladiščenju 45 G
Nadmorska
Tehnični podatki
višina
(največja):
Med delovanjem Od 0 do 5.000 m (0 do 16.404 čevljev)
V mirovanju Od 0 do 5.000 m (0 do 16.404 čevljev)
Raven onesnaženja
zraka
G2 ali manj, kot določa predpis ANSI/ISA-S71.04-1985
59
Page 60
5
Vzpostavljanje stika z družbo Dell
OPOMBA: Če nimate na voljo povezave z internetom, lahko podatke za stik najdete na računu o
nakupu, embalaži, blagajniškem izpisku ali katalogu izdelkov Dell.
Dell ponuja več možnosti spletne in telefonske podpore ter servisa. Razpoložljivost je odvisna od države
in izdelka, nekatere storitve pa morda niso na voljo na vašem območju. Če želite vzpostaviti stik z Dellovo
prodajo, tehnično podporo ali podporo kupcem:
1. Obiščite spletno mesto Dell.com/support.
2. Izberite kategorijo podpore.
3. Potrdite državo ali regijo na spustnem seznamu Choose A Country/Region (Izberite državo/regijo)
na dnu strani.
4. Izberite ustrezno storitev ali povezavo do želene podpore.
60
Loading...
