Dell OptiPlex 7060 User Manual [da]

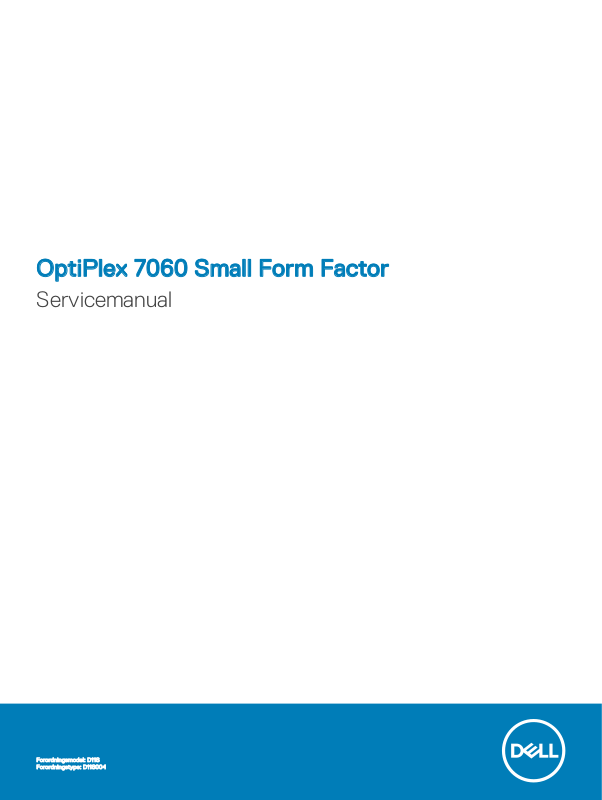

OptiPlex 7060 Small Form Factor

Servicemanual

Forordningsmodel: D11S
Forordningstype: D11S004

Bemærk, forsigtig og advarsel

BEMÆRK: En BEMÆRKNING angiver vigtige oplysninger om, hvordan du bruger produktet optimalt.

FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data og oplyser dig om, hvordan du kan

undgå dette problem.

ADVARSEL: ADVARSEL angiver risiko for tingskade, personskade eller død.

© 2018 Dell Inc. eller dets datterselskaber. Alle rettigheder forbeholdes. Dell, EMC, og andre varemærker er varemærker tilhørende Dell Inc. eller deres

associerede selskaber. Andre varemærker kan være varemærker for deres respektive ejere.

2018 - 05

rev. A00

Indholdsfortegnelse

1 Sådan arbejder du med computeren...............................................................................................................5

Sikkerhedsinstruktioner.....................................................................................................................................................5

Sådan slukker du for computeren — Windows 10........................................................................................................ 5

Før du udfører arbejde på computerens indvendige dele..............................................................................................6

Efter du har udført arbejde på computerens indvendige dele......................................................................................6

2 Teknologi og komponenter............................................................................................................................. 7

DDR4....................................................................................................................................................................................7

DDR4-detaljer............................................................................................................................................................... 7

Hukommelsesfejl...........................................................................................................................................................8

USB-funktioner...................................................................................................................................................................8

USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB).............................................................................................................9

Hastighed...................................................................................................................................................................... 9

Programmer.................................................................................................................................................................10

Kompatibilitet.............................................................................................................................................................. 10

USB type-C....................................................................................................................................................................... 10

Alternativ tilstand........................................................................................................................................................10

USB med strømforsyning........................................................................................................................................... 11

USB Type-C og USB 3.1..............................................................................................................................................11

Fordele ved DisplayPort over USB Type-C.....................................................................................................................11

HDMI 2.0............................................................................................................................................................................ 11

HDMI 2.0-funktioner...................................................................................................................................................11

Fordele ved HDMI.......................................................................................................................................................12

3 Adskillelse og samling................................................................................................................................... 13

Sidedæksel.........................................................................................................................................................................13

Fjernelse af sidecover.................................................................................................................................................13

Installation af sidedæksel........................................................................................................................................... 13

Udvidelseskort...................................................................................................................................................................14

Fjernelse af udvidelseskort........................................................................................................................................ 14

Sådan Installeres udvidelseskortet............................................................................................................................15

Møntcellebatteri................................................................................................................................................................16

Fjernelse af knapcellebatteriet.................................................................................................................................. 16

Sådan installeres møntcellebatteriet.........................................................................................................................17

Harddisk-opsætning.........................................................................................................................................................18

Sådan fjernes harddiskmodulet.................................................................................................................................18

Sådan installeres harddiskmodulet............................................................................................................................19

Frontramme......................................................................................................................................................................20

Fjernelse af frontpanelet...........................................................................................................................................20

Montering af frontpanelet......................................................................................................................................... 21

Harddisk og optisk drev...................................................................................................................................................22

Fjernelse af harddisk og optisk drev........................................................................................................................ 22

Installation af harddisk og optisk drev..................................................................................................................... 25

Indholdsfortegnelse

3

Optisk drev........................................................................................................................................................................28

Fjernelse af det optiske drev.....................................................................................................................................28

Sådan installeres det optiske drev............................................................................................................................32

Hukommelsesmodul.........................................................................................................................................................36

Fjernelse af hukommelsesmodul.............................................................................................................................. 36

Sådan installeres hukommelsesmodulet..................................................................................................................37

Kølelegemeblæser............................................................................................................................................................38

Fjernelse af kølelegemets blæser.............................................................................................................................38

Installation af blæseren på kølelegemet.................................................................................................................. 39

Kølelegeme........................................................................................................................................................................40

Sådan fjernes varme-sink......................................................................................................................................... 40

Sådan monteres varme-sink..................................................................................................................................... 42

Indtrængningskontakt..................................................................................................................................................... 44

Fjernelse af indtrængningskontakten...................................................................................................................... 44

Sådan installeres indtrængningskontakten............................................................................................................. 45

Strømafbryder..................................................................................................................................................................46

Fjernelse af tænd/sluk-knap.....................................................................................................................................46

Sådan installeres strømafbryderen...........................................................................................................................47

Processor..........................................................................................................................................................................48

Fjernelse af processor............................................................................................................................................... 48

Sådan installeres processoren.................................................................................................................................. 49

M.2 PCIe SSD.................................................................................................................................................................. 50

Fjernelse af M.2 PCle SSD....................................................................................................................................... 50

Installation af M.2 PCIe SSD..................................................................................................................................... 51

Strømforsyningsenhed.................................................................................................................................................... 52

Installation af strømforsyningen eller PSU..............................................................................................................52

Installation af strømforsyningen eller PSU..............................................................................................................54

Højttaler............................................................................................................................................................................ 56

Fjernelse af højttaler..................................................................................................................................................56

Sådan installeres højttaleren..................................................................................................................................... 57

Systemkort....................................................................................................................................................................... 58

Fjernelse af systemkort.............................................................................................................................................58

Sådan installeres systemkortet.................................................................................................................................62

4 Fejlnding....................................................................................................................................................66

ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)...........................................................................66

Kørsel af ePSA-diagnosticeringen........................................................................................................................... 66

Diagnostics (Diagnosticering)........................................................................................................................................ 66

Diagnostiske fejlmeddelelser...........................................................................................................................................67

Systemfejlmeddelelser.....................................................................................................................................................70

5 Sådan får du hjælp.......................................................................................................................................72

Kontakt Dell.......................................................................................................................................................................72

Indholdsfortegnelse

4

1

Sådan arbejder du med computeren

Sikkerhedsinstruktioner

Følg sikkerhedsinstruktionerne med henblik på din egen sikkerhed og for at beskytte computeren og arbejdsmiljøet mod mulige skader. Hvis
intet andet er angivet, bygger hver procedure i dette dokument på følgende forudsætninger:

• Du har læst sikkerhedsoplysningerne, som fulgte med computeren.

• En komponent kan genmonteres eller, hvis den er købt separat, installeres ved at udføre fjernelsesproceduren i omvendt rækkefølge.

ADVARSEL: Frakobl alle strømkilder inden du tager computerdækslet eller paneler af. Når du er færdig med at arbejde i

computeren, genplacer alle dæksler, paneler og skruer, inden du tilslutter strømkilden.

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du læse de sikkerhedsinstruktioner, der fulgte med

computeren. Se webstedet Regulatory Compliance på www.dell.com/regulatory_compliance for at få ere oplysninger om bedste
sikkerhedsanvendelse.

FORSIGTIG: Mange reparationer skal kun udføres af en certiceret servicetekniker. Du bør kun udføre fejlnding og enkle

reparationer, hvis de er godkendt i produktdokumentationen eller som anvist af vores online- eller telefonbaserede service- og
supportteam. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af garantien. Læs og følg
sikkerhedsinstruktionerne, der blev leveret sammen med produktet.

FORSIGTIG: For at undgå elektrostatisk aadning bør du jorde dig selv ved hjælp af en jordingsrem eller ved jævnligt at røre ved

en umalet metaloverade, samtidigt med at du rører stikket på bagsiden af computeren.

FORSIGTIG: Håndter komponenter og kort forsigtigt. Rør ikke komponenterne eller kontakterne på et kort. Hold et kort ved dets

kanter eller ved dets metalmonteringsbeslag. Hold en komponent som f.eks. en processor ved dens kanter og ikke ved dens ben.

FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækig og ikke i selve kablet. Nogle kabler har stik

med låsetapper. Hvis du frakobler et kabel af denne type, skal du trykke ind på låsetapperne, inden du frakobler kablet. Når du
trækker stikkene fra hinanden, skal du trække dem lige ud fra hinanden for at undgå at bøje stikbenene. Inden du tilslutter et
kabel skal du også sørge for, at begge stik vender rigtigt og er placeret korrekt over for hinanden.

BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.

Sådan slukker du for computeren — Windows 10

FORSIGTIG

computeren eller fjerner sidedækslet.

1 Klik eller tryk på .

2 Klik eller tryk på , og klik eller tryk derefter påShut down (Luk computeren).

: For at undgå datatab bør du gemme og lukke alle åbne ler og lukke alle åbne programmer, inden du slukker

BEMÆRK

blev slukket automatisk, da du lukkede operativsystemet, skal du trykke på tænd/sluk-knappen i ca. 6 sekunder for at slukke
dem.

: Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de tilsluttede enheder ikke

Sådan arbejder du med computeren 5

Før du udfører arbejde på computerens indvendige dele

Inden du udfører arbejde på computerens indvendige dele, skal du benytte følgende fremgangsmåde for at forebygge skader på
computeren.

1 Sørg for at følge Sikkerhedsinstrukserne.

2 Sørg for, at arbejdsoveraden er jævn og ren for at forhindre, at computerdækslet bliver ridset.

3 Sluk for computeren.

4 Frakobl alle netværkskabler fra computeren.

FORSIGTIG: Frakobl, for at frakoble et netværkskabel, først kablet fra computeren, og frakobl det derefter fra

netværksenheden.

5 Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.

6 Tryk på og hold tænd/sluk-knappen nede, mens computeren er taget ud af stikkontakten, for at jordforbinde bundkortet.

BEMÆRK: For at undgå elektrostatisk aadning bør du jorde dig selv ved hjælp af et antistatisk armbånd eller ved jævnligt

at røre ved en umalet metaloverade, samtidigt med at du rører stikket på bagsiden af computeren.

Efter du har udført arbejde på computerens indvendige dele

Når du har udført udskiftningsprocedurer, skal du sørge for at tilslutte eksterne enheder, kort og kabler, før du tænder computeren.

1 Tilslut telefon- eller netværkskabler til computeren.

FORSIGTIG

computeren.

2 Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.

3 Tænd computeren.

4 Du kan om nødvendigt få bekræftet, at computeren fungerer korrekt, ved at køre ePSA-diagnosticering.

: For at tilslutte et netværkskabel skal du først sætte det i netværksenheden og derefter sætte det i

6

Sådan arbejder du med computeren

2

Teknologi og komponenter

Dette kapitel indeholder oplysninger om teknologien og komponenter i systemet.

Emner:

• DDR4

• USB-funktioner

• USB type-C

• Fordele ved DisplayPort over USB Type-C

• HDMI 2.0

DDR4

DDR4-hukommelse (Double Data Rate – fjerde generation) er en efterfølger til DDR2- og DDR3-teknologierne, som har højere hastigheder
og op til 512 GB i kapacitet, sammenlignet med maksimumkapaciteten for DDR3 på 128 GB pr. DIMM. DDR4 SDRAM (Synchronous
Dynamic Random-Access Memory) er aaset anderledes end både SDRAM og DDR for at forhindre brugeren i at installere den forkerte
type hukommelse i systemet.

DDR4 kræver 20% færre volt eller blot 1,2 volt sammenlignet med DDR3, som kræver 1,5 volt elektrisk strøm for at fungere. DDR4
understøtter også en ny, dyb nedlukningstilstand, der gør det muligt for værtsenheden at gå på standby uden behov for at opdatere dens
hukommelse. Dyb nedlukningstilstand forventes at reducere standby-energiforbruget med 40 til 50%.

DDR4-detaljer

Der er små forskelle mellem DDR3- og DDR4-hukommelsesmoduler som vist nedenfor.

Forskel i nøgleindhak

Nøgleindhakket på et DDR4-modul er placeret anderledes end nøgleindhakket på et DDR3-modul. Begge indhak ndes på
indsætningskanten, men indhakkets placering på DDR4 er en smule anderledes for at forhindre modulet i at blive installeret på et
inkompatibelt kort eller en inkompatibel platform.

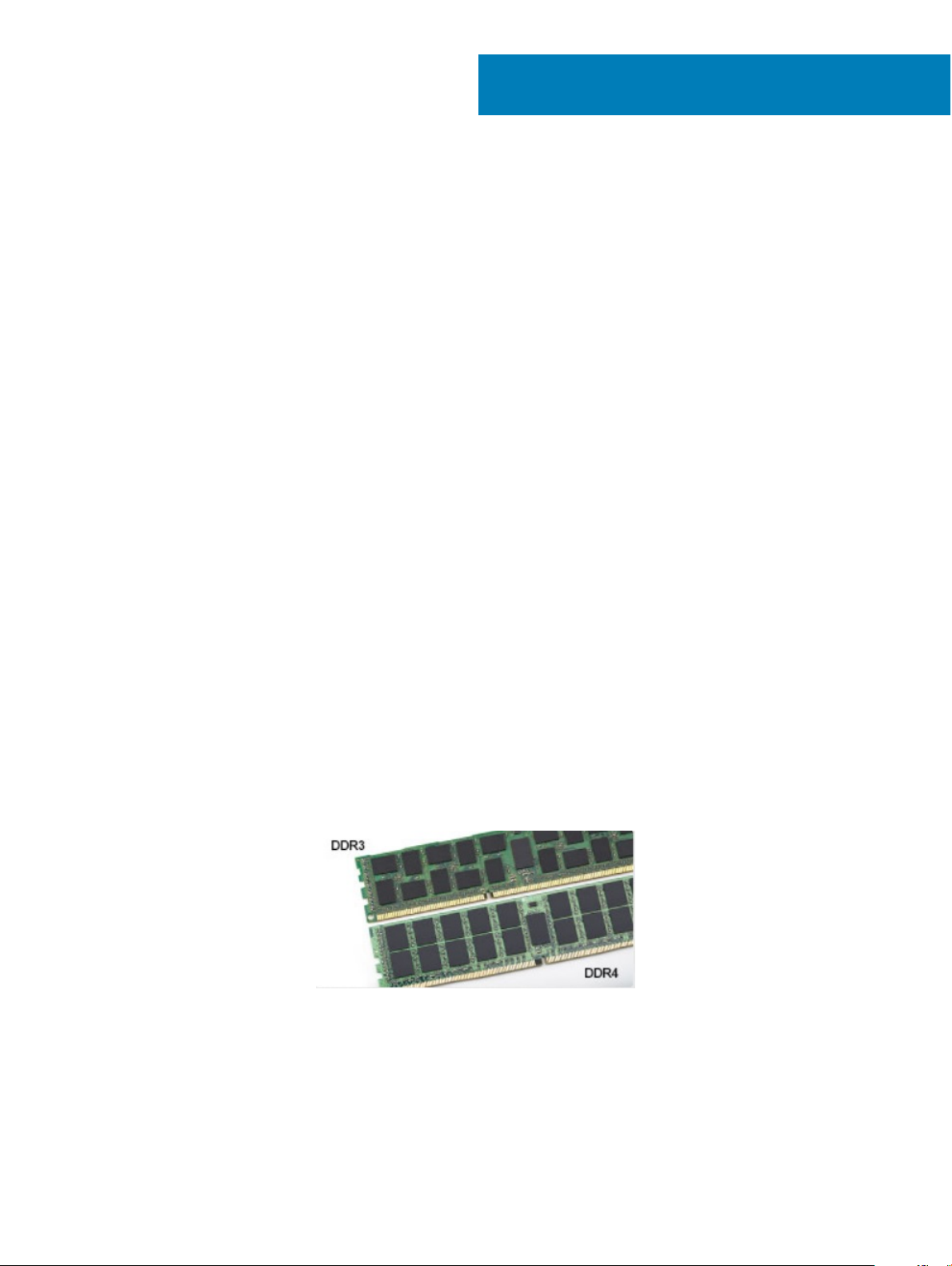

Figur 1. Forskel i indhak

Øget tykkelse

DDR4-moduler er en smule tykkere end DDR3 for at kunne tilpasse sig ere signallag.

Teknologi og komponenter 7

Figur 2. Forskel i tykkelse

Buet kant

DDR4-moduler har en buet kant til at hjælpe med indsættelsen og lette trykket på PCB'en under hukommelsesinstallation.

Figur 3. Buet kant

Hukommelsesfejl

Hukommelsesfejl på systemskærmen, den nye fejlkode ON-FLASH-FLASH eller ON-FLASH-ON. Hvis al hukommelse fejler, tænder LCD'en
ikke. Fejlnd for mulige hukommelsesfejl ved at prøve kendte gode hukommelsesmoduler i hukommelsesstikkene på bunden af systemet
eller under tastaturet som i nogle bærbare systemer.

USB-funktioner

Universal Serial Bus eller USB blev introduceret i 1996. Det forenklede markant forbindelsen mellem værtscomputere og eksterne enheder
såsom muse, tastaturer, eksterne drivere og printere.

Lad os tag et hurtigt kig på USB-udviklingen, vist i nedenstående skema.

Tabel 1. USB-udvikling

Type Dataoverførselshastighed Kategori Introduktionsår

USB 3.0/USB 3.1 Gen 1- 5 Gbps Super Speed (Super

hastighed)

USB 2.0 480 Mbps High Speed (Høj hastighed) 2000

USB 3.1 Gen. 2 10 Gbps Super Speed (Super

hastighed)

8 Teknologi og komponenter

2010

2013

USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)

I mange år har USB 2.0 været veletableret som de facto standardgrænseaden i pc-verdenen, med omkring 6 milliarder solgte enheder. Nu
er der et voksende behov for højere hastigheder samt større båndbredder som følge af den endnu hurtigere computerhardware. USB

3.0/USB 3.1 Gen 1 har endelig svaret på kundernes krav med en teoretisk 10 gange højere hastighed end sin forgænger. Summeret er USB

3.1 Gen 1-funktionerne som følger:

• Højere overførselshastigheder (op til 5 Gbps)

• Forøget maksimal buseekt og forøget forsyningsstrøm, som bedrer opfylder de eekthungrende enheder

• Nye strømstyringsfunktioner

• Fuld duplex dataoverførsel og understøtning af nye overførselstyper

• USB 2.0 bagudkompatibilitet

• Nye stik og kabler

Emnerne herunder dækker nogle af de mest almindeligt stillede spørgsmål til USB 3.0/USB 3.1 Gen 1.

Hastighed

Aktuelt er der 3 hastighedstilstande deneret i de seneste USB 3.0/USB 3.1 Gen 1-specikationer. Disse er Super-Speed (Superhastighed),
Hi-Speed (Højhastighed) og Full-Speed (Fuld hastighed). Den nye SuperSpeed-funktion har en overførselshastighed på 4,8 Gbps. Mens
specikationerne beholder Hi-Speed og Full-Speed USB-tilstandene, almindeligvis kendt som henholdsvis USB 2.0 og 1.1, opererer de
langsommere tilstande stadig ved henholdsvis 480 Mbps og 12 Mbps, og beholdes for at sikre bagudkompatibilitet.

USB 3.0/USB 3.1 Gen 1 får en meget højere ydeevne gennem de tekniske ændringer herunder:

• En ekstra fysisk bus der er tilføjet parallelt med den eksisterende USB 2.0-bus (se billedet herunder).

• USB 2.0 havde tidligere re ledninger (strøm, jord og et par til dierential-data). USB 3.0/USB 3.1 Gen 1 tilføjer re mere, til to par til
dierential-signaler (modtage og sende), dermed sammenlagt otte tilslutninger i stikkene og kabelføringen.

• USB 3.0/USB 3.1 Gen 1 anvender en bidirektionel grænseade, i modsætning til USB 2.0's halv-duplex. Dette giver en 10-dobling af den
teoretiske båndbredde.

Med dagens konstant stigende krav om dataoverførsel til high denition videoindhold, terabyte lagerenheder, digitalkameraer med høje
mega-pixels osv.vil USB 2.0 ikke være hurtig nok. Ydermere vil USB 2.0-forbindelser aldrig komme tæt på den teoretisk maksimale

Teknologi og komponenter

9

overførselshastighed på 480 Mbps, der giver dataoverførsel på omkring 320 Mbps (40 MB/s) – det nuværende reelle maksimum. Til
sammenligning vil USB 3.0/USB 3.1 Gen 1-forbindelser aldrig opnå 4,8 Gbps. Vi vil sandsynligvis se en reel maksimumshastighed på 400
MB/s med overheads. Med denne hastighed er USB 3.0/USB 3.1 Gen 1 en 10 ganges forbedring af USB 2.0.

Programmer

USB 3.0/USB 3.1 Gen 1 åbner mulighederne, og leverer mere frihøjde til, at enheder kan levere bedre oplevelser. Hvor USB-video tidligere
kun lige kunne lade sig gøre (både ud fra den maksimale opløsning, forsinkelse og videokomprimering), er det nemt at forestille sig, at med
en 5-10 gange mere tilgængelig båndbredde, vil videoopløsninger fungere meget bedre. Single-link DVI kræver næsten 2 Gbps
overførselshastighed. Hvor 480 Mbps var grænsen, vil 5 Gbps være mere end lovende. Med dens hastighed på 4,8 Gbps vil standarden
nde vej til produkter, der tidligere ikke var USB-egnede, som eksempelvis RAID-lagersystemer.

Herunder er oplistet nogle tilgængelige SuperSpeed USB 3.0/USB 3.1 Gen 1-produkter:

• USB 3.0/USB 3.1 Gen 1-harddiske til ekstern pc

• Bærbare USB 3.0/USB 3.1 Gen 1-harddiske

• Dockingstationer og adaptere til USB 3.0/USB 3.1 Gen 1-drev

• USB 3.0/USB 3.1 Gen 1 ash-drev og læsere

• USB 3.0/USB 3.1 Gen 1 solid state-drev

• USB 3.0/USB 3.1 Gen 1 RAIDs

• Optiske mediedrev

• Multimedieenheder

• Netværk

• Adapterkort og hubs til USB 3.0/USB 3.1 Gen 1

Kompatibilitet

Den gode nyhed er, at USB 3.0/USB 3.1 Gen 1 er omhyggeligt planlagt til, fra starten, at kunne sameksistere fredeligt med USB 2.0. Da USB

3.0 specicerer nye fysiske tilslutninger, kræver det således nye kabler, der kan klare de højere hastigheder i den nye protokol. Selve stikket

er det samme rektangulære stik med re USB 2.0 kontakter, på eksakt samme placering som før. Fem nye tilslutninger der kan bære
modtage- og senderetning og transmittere data uafhængigt er til stede i USB 3.0/USB 3.1 Gen 1-kabler, og vil kun komme i kontakt, når de
tilsluttes en korrekt SuperSpeed USB-tilslutning.

Windows 8/10 vil bringe lokal understøttelse af USB 3.1 Gen 1-controllere. Dette er i kontrast til tidligere versioner af Windows, der fortsat
kræver separate drivere til USB 3.0/USB 3.1 Gen 1-controllere.

Microsoft annoncerede, at Windows 7 ville understøtte USB 3.1 Gen 1, måske ikke lige i første release, men ellers i en Service Pack eller en
opdatering. Det er ikke udelukket at tro, at efter en succesfuld release for support af USB 3.0/USB 3.1 Gen 1 i Windows 7, at SuperSpeed­support vil dryppe ned til Vista. Microsoft har bekræftet dette ved at udtale, at de este af deres partnere deler den opfattelse, at Vista
også burde kunne understøtte USB 3.0/USB 3.1 Gen 1.

USB type-C

USB type-C er et nyt og meget lille fysisk stik. Stikket selv kan understøtte forskellige spændende nye USB-standarder som USB 3.1 og
forsyning af USB-strøm (USB PD).

Alternativ tilstand

USB Type-C er en ny stikstandard, der er meget lille. Det drejer sig om en tredjedel af størrelsen på et gammelt USB Type-A-stik. Dette er
en enkeltstikstandard, som alle enheder bør kunne anvende. USB Type C-porte kan understøtte adskillige protokoller ved brug af
"tilstandsskift", hvilket gør det muligt for dig at have adaptere med HDMI-, VGA- og DisplayPort-udgange eller med andre typer forbindelser
fra denne ene USB-port.

Teknologi og komponenter

10

USB med strømforsyning

USB PD-specikationen er også tæt forbundet med USB type-C. I øjeblikket anvender smartphones, tablets og andre mobilenheder ofte en
USB-forbindelse, når de skal lades op. En USB 2.0-forbindelse giver op til 2,5 W strøm – nok til at oplade din telefon, men så heller ikke
mere. En bærbar pc kan eksempelvis kræve op til 60 W. USB med strømforsyning (USB Power Delivery)-specikationen booster
strømforsyningen til 100 W. Den er tovejs, så en enhed kan både sende og modtage strøm. Strømmen kan desuden sendes samtidig med, at
enheden sender data via forbindelsen.

Dette kan betyde et farvel til alle de mange producentspecikke opladningskabler til bærbare pc'er – til fordel for en standard-USB-
forbindelse, der kan oplade alting. Du vil kunne oplade din bærbare pc vha. et af de bærbare batterier, du oplader dine smartphones og
andre bærbare enheder med i dag. Du vil kunne slutte din bærbare pc til en ekstern skærm, der tilsluttet via et strømkabel, hvorefter den
eksterne skærm kan oplade din bærbare pc og samtidig fungere som ekstern skærm – alt sammen via ét lille USB type-C-stik. For at kunne
gøre dette skal både enheden og kablet understøtte USB-strømforsyning. Blot fordi enhederne har en USB type-C-stik, betyder det ikke
nødvendigvis, at de gør dette.

USB Type-C og USB 3.1

USB 3.1 er en ny USB-standard. USB 3's teoretiske båndbredde er 5 Gbps, det samme som USB 3.1 Gen. 1, mens USB 3.1 Gen. 2's
båndbredde er 10 Gbps. Det er dobbelt så meget båndbredde og lige så hurtigt som et Thunderbolt-stik fra første generation. USB type-C
er ikke det samme som USB 3.1. USB type-C er blot en stikform, og den underliggende teknologi kan sagtens være blot USB 2 eller USB

3.0. Faktisk anvender Nokias N1 Android-tablet et USB type-C-stik, men indeni er det hele USB 2.0 – ikke engang USB 3.0. Teknologierne

er dog nært beslægtede.

Fordele ved DisplayPort over USB Type-C

• Fuld DisplayPort-ydelse for audio/video (A/V) (op til 4K ved 60 Hz)

• Kablet samt stikket kan indsættes i begge retninger

• Bagudkompatibel til VGA, DVI med adaptere

• SuperSpeed USB-data (USB 3.1)

• Understøtter HDMI 2.0a og er bagudkompatibel med tidligere versioner

HDMI 2.0

Dette emne forklarer HDMI 2.0, dets funktioner sammen med dets fordele.

HDMI (High-Denition Multimedia Interface) er en industriunderstøttet, ukomprimeret, helt digitalt audio/video-grænseade. HDMI er et
interface mellem en hver kompatibel audio/video-kilde, så som set-top-box, DVD-afspiller eller A/V-modtagere og en kompatibel digital
audio og/eller videomonitor, så som et digitalt TV (DTV). Den tiltænkte anvendelse af HDMI-tv'er og DVD-afspillere. De primære fordele er
kabelreduktion og indholdsbeskyttelse. HDMI understøtter standard, udvidet, eller high denition video, plus erkanals digital audio over et
enkelt kabel.

HDMI 2.0-funktioner

• HDMI Ethernet Channel (HDMI Ethernet-kanal) – Tilføjer højhastighedsnetværk til en HDMI-link, hvilket giver brugeren fuld
udnyttelse af deres IP-aktiverede enheder uden et separat Ethernet-kabel.

• Audio Return Channel (Audio-returkanal) – Gør det muligt for et HDMI-tilsluttet TV, med indbygget tuner, at sende audio-data
"opstrøms" til et surround audio-system, og derved eliminere behovet for et separat audio-kabel.

• 3D – Denerer input/output-protokoller for de este 3D-videoformater, og baner således vejen for 3D-spil og 3D-hjemmeteater.

• Content Type (Indholdstype) – Realtids signalering af indholdstyper mellem skærm og kildeenheder, gør det muligt for et TV at
optimere billedindstillingerne baseret på indhold.

• Additional Color Spaces (Ekstra farveplads) – understøtter de ekstra farvemodeller, der bruges i digital fotografering og

computergrak.

Teknologi og komponenter

11

• 4K Support (4 K-understøttelse) – Muliggør videoopløsninger langt ud over 1080p og understøtter dermed næste generation af
skærme, som vil konkurrere med de digitale biografsystemer, der anvendes i kommercielle biografer.

• HDMI Micro Connector (HDMI Micro-stik) - Et nyt mindre stik til telefoner og andre bærbare enheder der understøtter
videoopløsninger på op til 1080p.

• Automotive Connection System (Auto-tilslutningssystem) – Nye kabler og stik til bilvideosystemer, designet til at imødekomme de
unikke krav til at monitorere omgivelserne, samtidigt med at levere sand HD-kvalitet.

Fordele ved HDMI

• Kvalitet – HDMI overfører ukomprimeret digital audio og video med den allerneste krystalklare billedkvalitet.

• Billig – HDMI giver kvalitet og funktionalitet i et digitalt interface, mens det også understøtter ukomprimerede videoformater på en enkel
og kosteektiv måde.

• Audio – HDMI understøtter ere audio-formater, fra standard stereo til erkanals surround sound.

• HDMI kombinerer video og erkanals audio i et enkelt kabel, og eliminerer derved omkostninger, kompleksitet og forvirring ved at have
ere kabler, som der for nuværende bruges til A/V-systemer.

• HDMI understøtter kommunikation mellem videokilder (så som DVD-afspiller) og det digitale TV, og derved muliggør nye
funktionaliteter.

12 Teknologi og komponenter

Adskillelse og samling

Sidedæksel

Fjernelse af sidecover

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 For at fjerne dækslet:

a Skub låsen på bagsiden af dit system, indtil den giver en kliklyd, for at låse sidecoveret [1] op.
b Skub og løft sidecoveret væk fra systemet [2].

3

Installation af sidedæksel

1 Anbring dækslet på systemet, og skub dækslet, indtil det klikker på plads [1].

2 Håndtaget låser automatisk sidedækslet til systemet [2].

Adskillelse og samling 13

3 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Udvidelseskort

Fjernelse af udvidelseskort

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern sidecoveret.

3 For at fjerne udvidelseskortet:

a Træk i metaltappen for at åbne udvidelseskortets lås [1].
b Træk i holdertappen på bunden af udvidelseskortet [2].
c Afbryd og løft udvidelseskortet ud af stikket på bundkortet [3].

14

Adskillelse og samling

Sådan Installeres udvidelseskortet

1 Indsæt udvidelseskortet i stikket på bundkortet [1].

2 Tryk ned på udvidelseskortet, indtil det klikker på plads [2].

3 Luk låsen til udvidelseskortet, og tryk på den, indtil det klikker på plads [3].

Adskillelse og samling

15

4 Monter Side cover.

5 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Møntcellebatteri

Fjernelse af knapcellebatteriet

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern sidecoveret.

3 For at fjerne møntcellebatteriet:

a Ved hjælp af en plastikpen trykkes på udløserknappen, indtil knapcellebatteriet springer ud [1].
b Fjern knapcellebatteriet fra systemet [2].

16

Adskillelse og samling

Sådan installeres møntcellebatteriet

1 Anbring knapcellebatteriet i dens holder på bundkortet [1].

2 Tryk batteriet ind i holderen, indtil det låser fast [2].

Adskillelse og samling

17

3 Monter Sidecover.

4 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Harddisk-opsætning

Afhængig af den konguration, du vælger, så vil du have en opsætning med enten en 3,5 tommer harddisk eller to 2,5 tommer harddiske.

Sådan fjernes harddiskmodulet

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern sidecoveret.

3 Sådan fjerner du harddisken:

a Frakobl harddiskens datakabel og strømkabel fra stikkene på harddisken [1, 2].
b Tryk på holdertappen og løft harddisken ud af systemet [3].

Adskillelse og samling

18

Sådan installeres harddiskmodulet

1 Juster tapperne på harddisken til hullerne på chassiset ved 30 graders vinkel [1].

2 Tryk på harddiskholderen, så den bliver fastgjort til harddisken samt det beslaget til det optiske drev [2].

3 Tilslut harddiskens datakabel samt strømkabel til stikkene på harddisken [3,4]

Adskillelse og samling

19

4 Monter Side cover.

5 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Frontramme

Fjernelse af frontpanelet

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern sidecoveret.

3 For at fjerne frontfacetten:

a Tryk på holdetapperne for at frigøre frontpanelet fra systemet [1].
b Drej frontpanelet væk fra computeren [2], og træk for at løsne krogene på frontpanelet fra monteringshullerne [3].

20

Adskillelse og samling

Montering af frontpanelet

1 Juster panelet, og indsæt fastholdelsestapperne på panelet ind i hullerne på systemet.

2 Tryk på facetten indtil tapperne klikker på plads.

Adskillelse og samling

21

3 Monter Side cover.

4 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Harddisk og optisk drev

Fjernelse af harddisk og optisk drev

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD montering

3 Frigørelse af harddisken og det optiske drev:

a Fjern de optiske drevkabler [1] og harddiskkablerne [2] med henholdsvis holdeklipsen og HDD-ODD holdetappen.

Adskillelse og samling

22

b Skub holdetappen på at låse harddisken og det optiske drev [1].
c Løft harddisken og det optiske drev [2].

Adskillelse og samling

23

4 Fjernelse af harddisk og det optiske drev:

a Frakobl det optisk drevs data og strømkabel fra stikkene på det optiske drev [1, 2].
b Skub og løft harddisken og det optiske drev ud af systemet [3].

24

Adskillelse og samling

Installation af harddisk og optisk drev

1 Juster tapperne på harddisken og det optiske drev til hullerne i systemet ved 30 graders vinkel [1].

2 Tilslut det optiske drevs data og strømkabel til stikket på det optiske drev [2, 3].

Adskillelse og samling

25

3 Sænk harddisken og det optiske drev, så de er på plads i slidsen [1].

4 Skub holdetappen for at låse modulet [2].

26

Adskillelse og samling

5 Før harddiskens data og strømkabler igennem tappen HDD-ODD [1].

6 Før det optiske drevs data og strømkabler igennem klemmerne [2].

Adskillelse og samling

27

7 Installer:

a HDD montering
b Frontfacet
c Side cover

8 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Optisk drev

Fjernelse af det optiske drev

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet

3 For at fjerne det optiske drev:

a Frakoble harddiskens data og strømkabel fra stikkene på harddisken [1, 2].

Adskillelse og samling

28

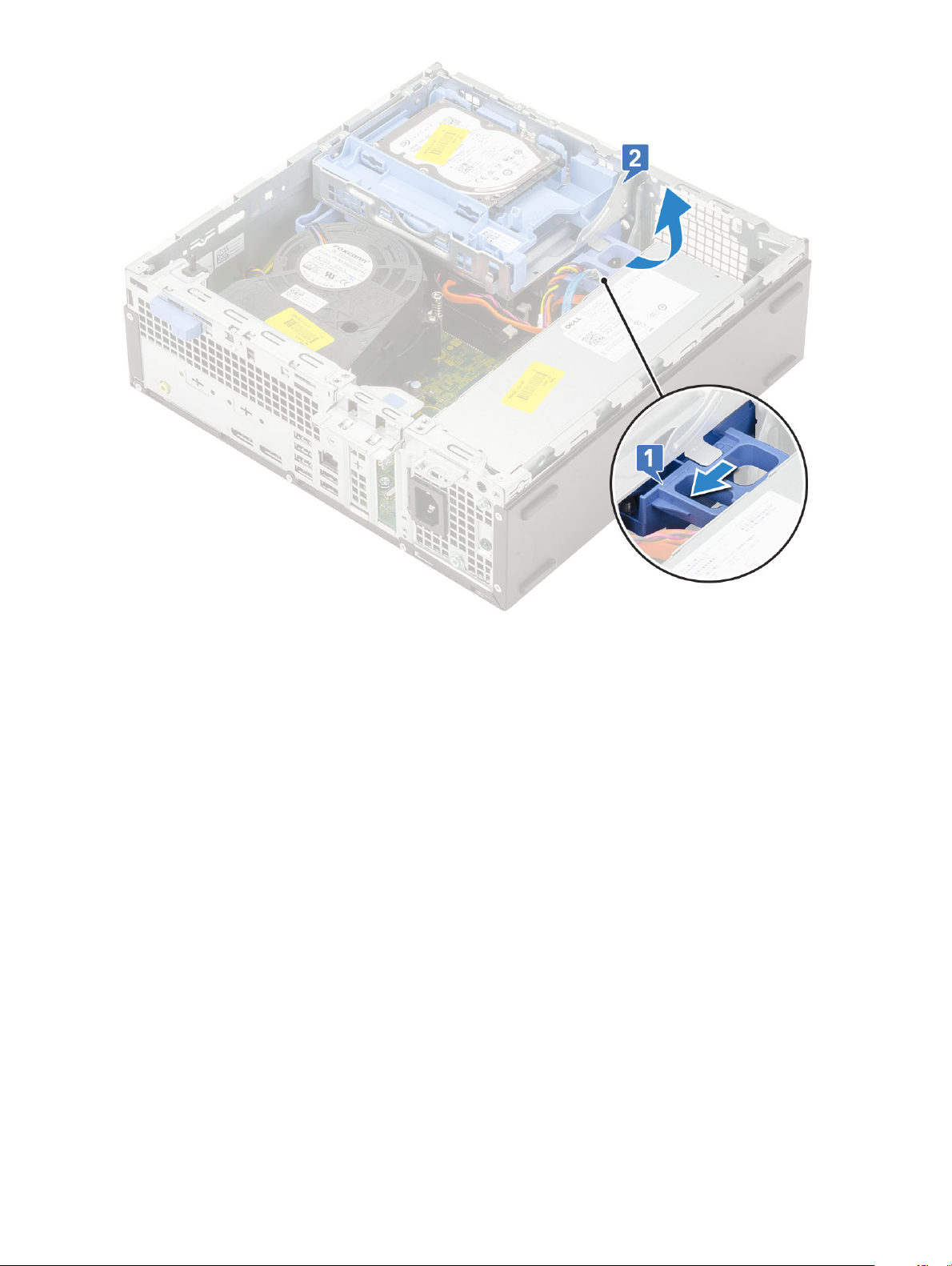

b Skub holdetappen på at låse harddisken og det optiske drev [1].
c Løft harddisken og det optiske drev [2].

Adskillelse og samling

29

d Afbryd det optiske drevs datakabel og det optiske drevs strømkabel fra stikket på det optiske drev [1, 2], og sænk harddisken og

det optiske drev, indtil det sidder på plads.

30

Adskillelse og samling

e Tryk på udløseren på det optiske drev [1], og træk det optiske drev ud af systemet [3].

Adskillelse og samling

31

Sådan installeres det optiske drev

1 Skub det optiske drev ind på dets plads i systemet [1].

2 Skub holdetappen på at låse harddisken og det optiske drev [2].

32

Adskillelse og samling

3 Løft harddisken og det optiske drev [1], tilslut det optiske drevs data og strømkabel til stikket på det optiske drev [2, 3].

Adskillelse og samling

33

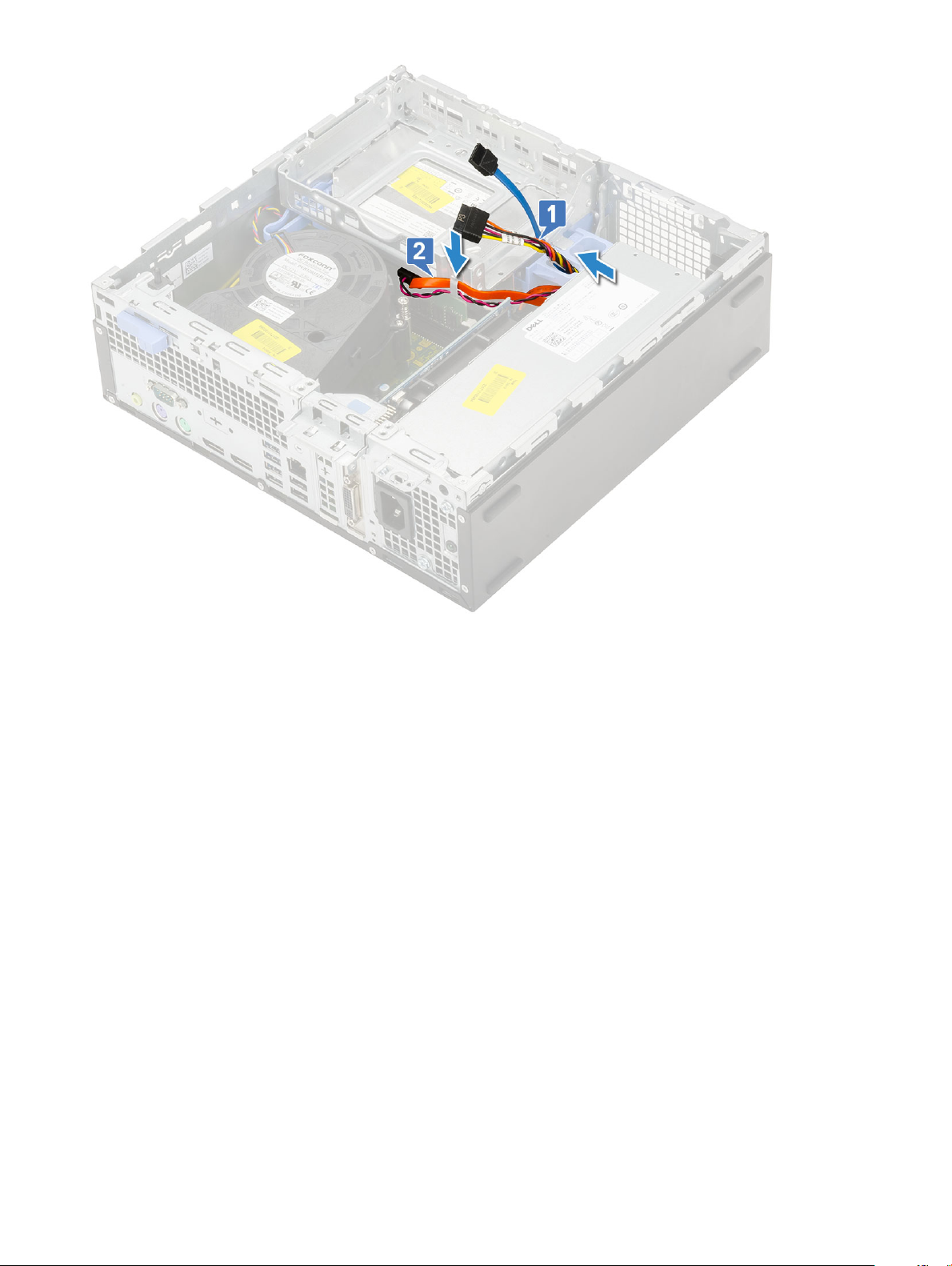

4 Tilslut harddiskens data samt strømkabel til stikkene på harddisken [1,2].

34

Adskillelse og samling

5 Skub holdetappen for at låse modulet [2].

Adskillelse og samling

35

6 Installer:

a Frontfacet
b Side cover

7 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Hukommelsesmodul

Fjernelse af hukommelsesmodul

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD montering
d Harddisk og optisk drev

3 For at fjerne hukommelsesmodulet:

a Lirk holdetapperne fra begge sider for at løfte hukommelsesmodulet ud af stikket [1].
b Fjern hukommelsesmodulet fra systemkortet [2].

Adskillelse og samling

36

Sådan installeres hukommelsesmodulet

1 Ret hukommelsesmodulets indhak ind efter tappen på hukommelsesmodulets stik.

2 Indsæt hukommelsesmodulet i hukommelsesmodulsoklen [1].

3 Tryk på hukommelsesmodulet, indtil dets fastgørelsestapper klikker på plads [2].

Adskillelse og samling

37

4 Installer:

a Harddisk og optisk drev
b HDD montering
c Frontfacet
d Side cover

5 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Kølelegemeblæser

Fjernelse af kølelegemets blæser

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD-modul.
d Harddisk og optisk drev-modul

3 Sådan fjernes kølelegemets blæser

a Frakobl kølelegemets kabel fra dets stik på systemkortet [1].
b Fjern de 3 skruer, der holder blæseren på kølelegemet [2].
c Løft kølelegemets blæser ud af systemet [3].

Adskillelse og samling

38

Installation af blæseren på kølelegemet

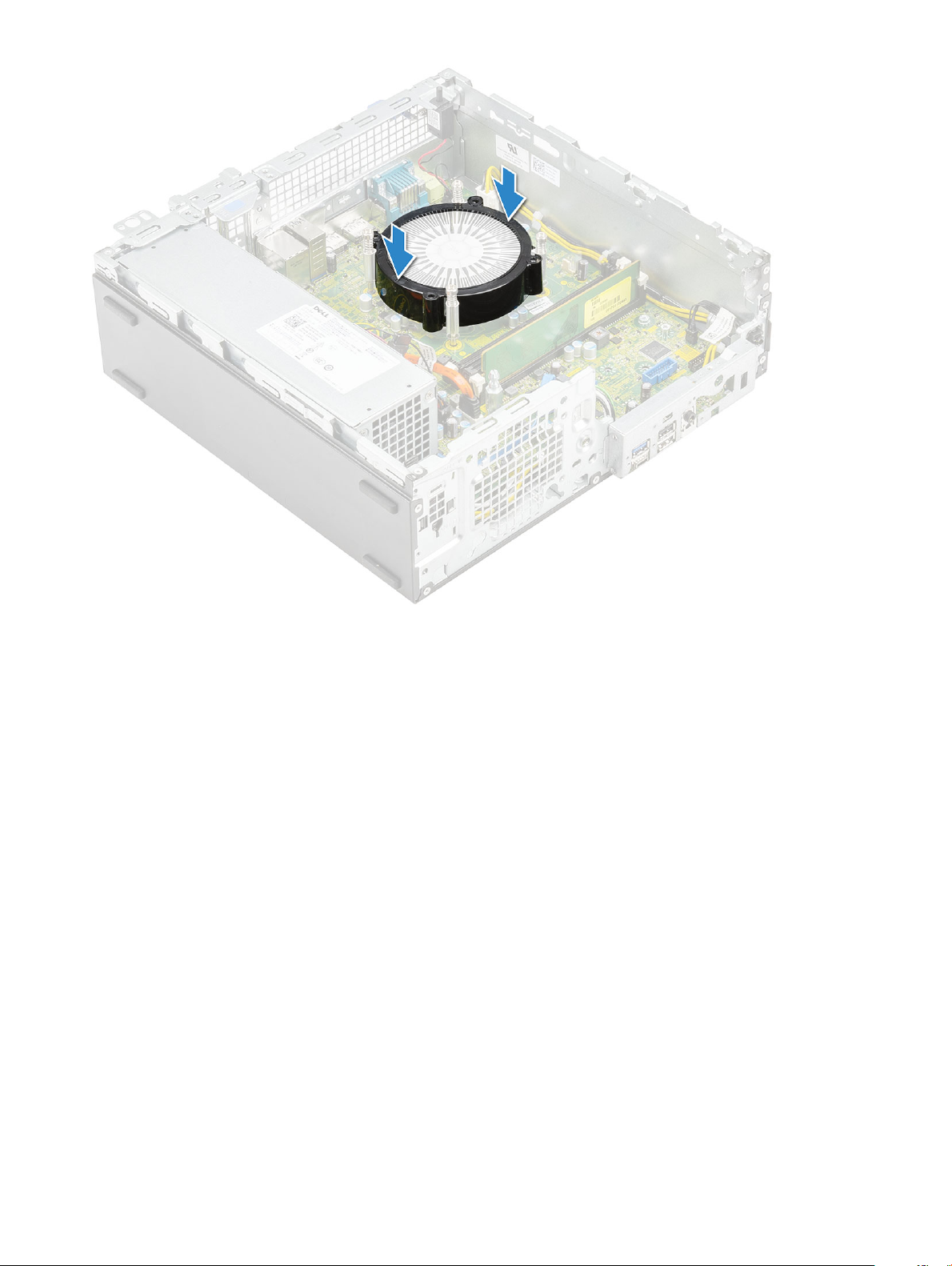

1 Placer kølelegemets blæsere på kølelegemet [1].

2 Genmonter de 3 skruer for at fastgøre blæseren over kølelegemet [2].

3 Tilslut blæseren til stikket på systemkortet [3].

Adskillelse og samling

39

4 Installer:

a Harddisk og optisk drev-modul
b HDD-modul.
c Frontfacet
d Sidedæksel

5 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Kølelegeme

Sådan fjernes varme-sink

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD-modul.
d Harddisk og optisk drev-modul
e Kølelegemets blæser

3 For at fjerne kølelegemet:

a Fjern kølelegemets dæksel fra kølelegemet.

BEMÆRK

40 Adskillelse og samling

: Løsn skruerne i rækkefølge (1,2,3,4) som angivet på systemkortet.

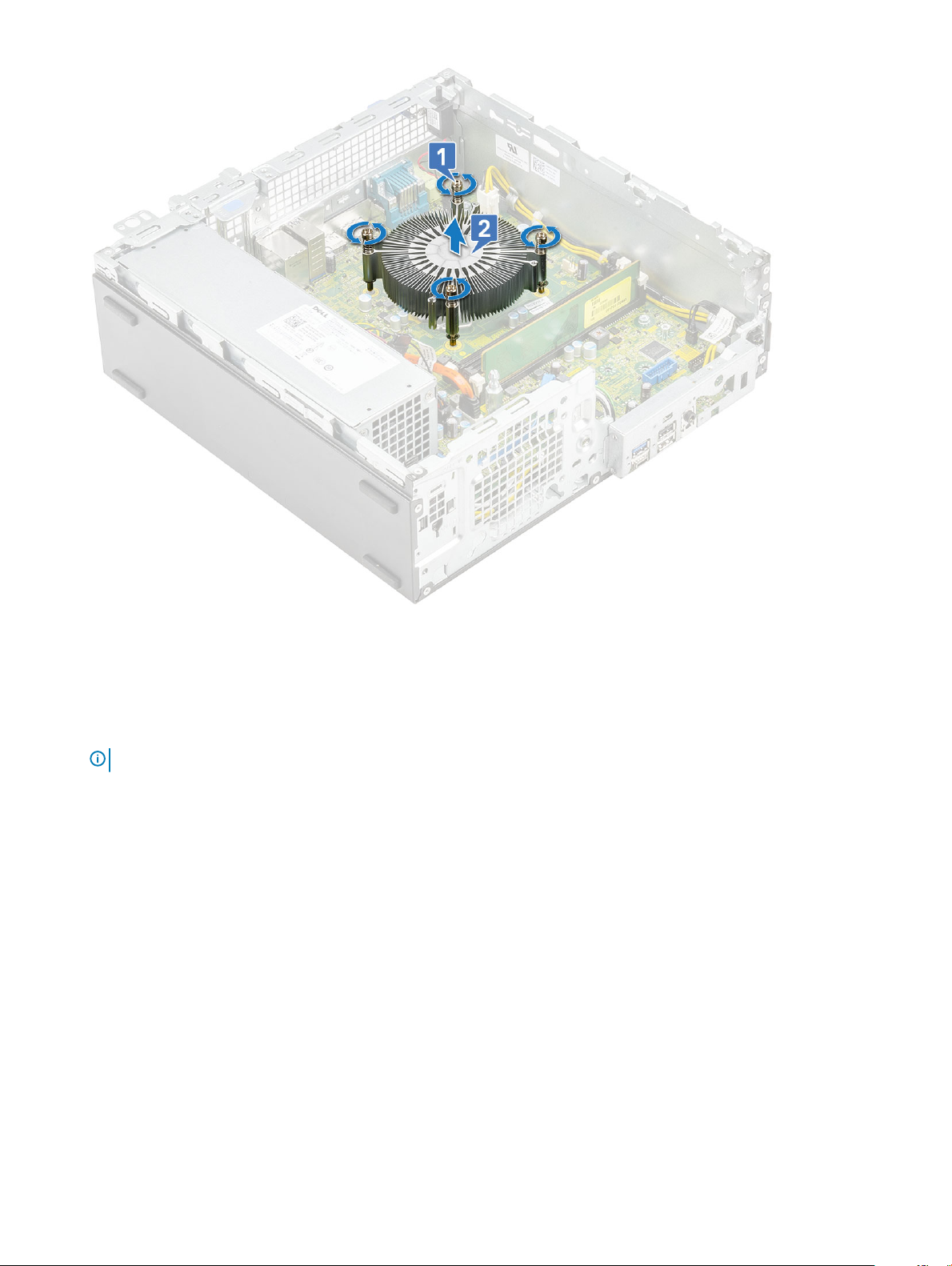

b Løsn de 4 fastgørelsesskruer, der fastgør kølelegemet [1], og løft det ud af systemet [2].

BEMÆRK

: Løsn skruerne i rækkefølge (1,2,3,4) som angivet på systemkortet.

Adskillelse og samling 41

Sådan monteres varme-sink

1 Placer kølelegemet på processoren [1].

2 Stram de 4 fastgørelsesskruer for af fastgøre kølelegemet til bundkortet [2].

BEMÆRK

42 Adskillelse og samling

: Stram skruerne i rækkefølgen (1,2,3,4) som angivet på systemkortet.

3 Placer kølelegemets dæksel på kølelegemet.

Adskillelse og samling

43

4 Installer:

a Kølelegemets blæser
b Harddisk og optisk drev-modul
c HDD-modul.
d Frontfacet
e Sidedæksel

5 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Indtrængningskontakt

Fjernelse af indtrængningskontakten

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD montering
d Harddisk og optisk drev
e Køleplade ventilator
f Varme-sink

3 For at fjerne indtrængningskontakten:

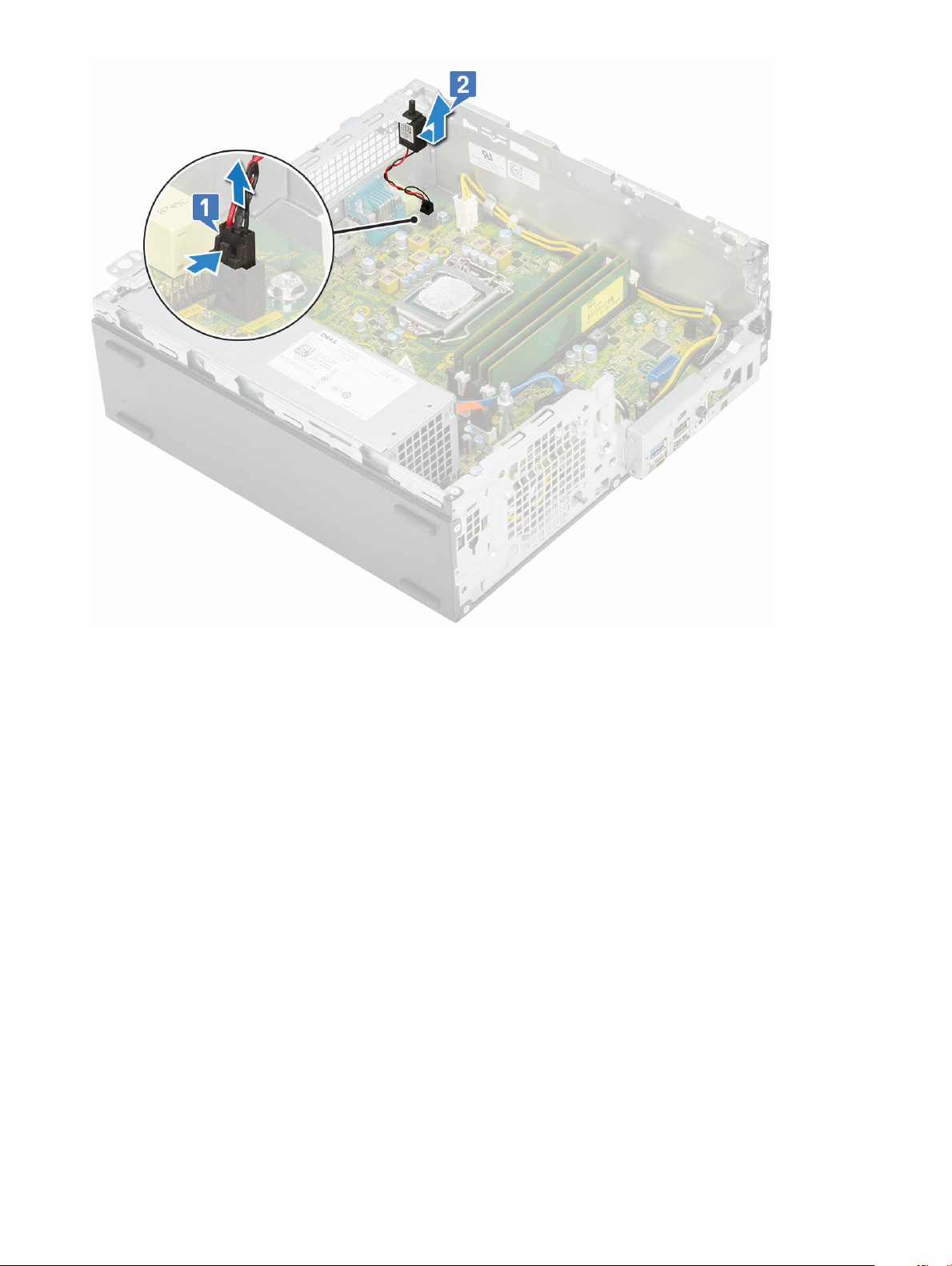

a Frakobl indtrængningskontaktens kabel fra stikket på systemkortet [1].
b Skub indtrængningskontakten, og løft den ud af system [2].

Adskillelse og samling

44

Sådan installeres indtrængningskontakten

1 Indsæt indtrængningskontakten i åbningen i chassiset [1].

2 Tilslut indtrængningskontaktens kabel til bundkortet [2].

Adskillelse og samling

45

3 Installer:

a Varme-sink
b Køleplade ventilator
c Harddisk og optisk drev
d HDD montering
e Frontfacet
f Side cover

4 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Strømafbryder

Fjernelse af tænd/sluk-knap

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD montering
d Harddisk og optisk drev

3 For at fjerne strømafbryderen:

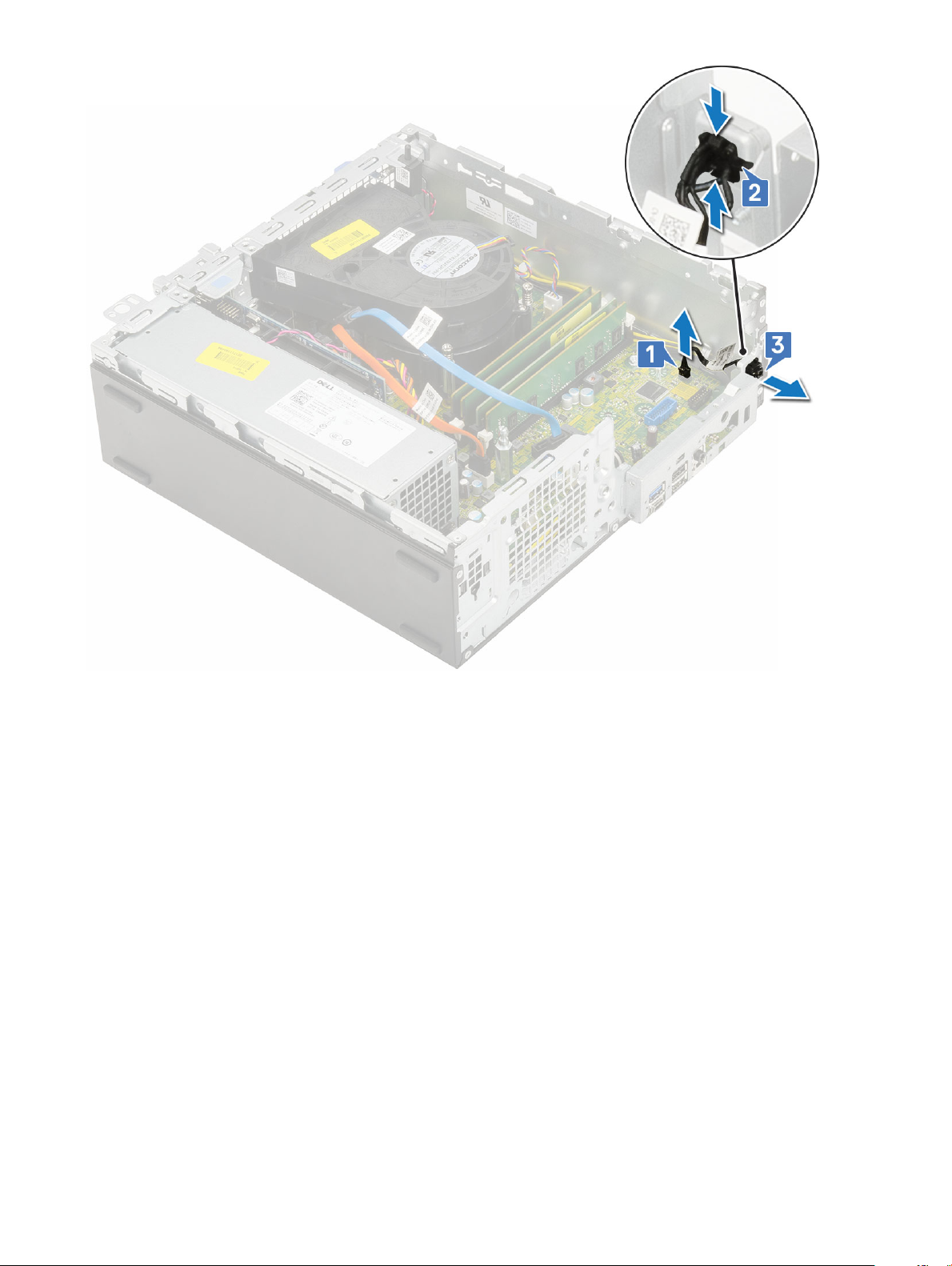

a Frakobl strømafbryderkablet fra systemkortet [1].
b Klem på tænd/sluk-knappens holdetapper, og træk afbryderen ud af systemet [2] [3].

Adskillelse og samling

46

Sådan installeres strømafbryderen

1 Skub strømkontaktmodulet ind i dets slot på kabinettet, indtil det klikker på plads [1, 2].

2 Forbind strømstikket til stikket på systemkortet [3].

Adskillelse og samling

47

3 Installer:

a Harddisk og optisk drev-modul
b HDD-modul.
c Frontfacet
d Sidedæksel

4 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Processor

Fjernelse af processor

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD-modul.
d Harddisk og optisk drev-modul
e Kølelegemets blæser
f Varme-sink

3 For at fjern processoren:

a Frigør sokkelhåndtaget ved at skubbe håndtaget ned og ud under tappen på processorskærmen [1].

Adskillelse og samling

48

b Løft håndtaget opad og løft processorskærmen [2].
c Løft processoren ud af soklen [3].

Sådan installeres processoren

1 Placer processoren på soklen, således at spalterne på processoren passer med soklens huller [1].

2 Luk processorskærmen ved at skubbe den ind under fastgørelsesskruen.

3 Luk processorens skjold ved at skubbe den ind under holde skruen [2].

Adskillelse og samling

49

4 Installer:

a Varme-sink
b Køleplade ventilator
c Harddisk og optisk drev
d HDD montering
e Frontfacet
f Side cover

5 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

M.2 PCIe SSD

Fjernelse af M.2 PCle SSD

BEMÆRK

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet

50

: Instruktionerne gælder også for M.2 SATA SSD.

Adskillelse og samling

c HDD montering
d Harddisk og optisk drev

3 For at fjerne M.2 PCle SSD

a Fjern den enkelte (M2x3.5) skrue, der fastgør M.2 PCIe SSD til bundkortet [1].
b Løft og træk PCIe SSD'en ud af stikket på bundkortet [2].
c Fjern SSD kølepladen [3].

Installation af M.2 PCIe SSD

BEMÆRK

1 Placer SSD-kølepladen i holderen på systemkortet [1].

2 Monter M.2 PCIe SSD i stikket på systemkortet [2].

3 Udskift den enkelte (M2x3.5) skrue, der fastgør M.2 PCIe SSD til systemkortet [3].

: Instruktionerne gælder også for M.2 SATA SSD.

Adskillelse og samling

51

4 Installer:

a Harddisk og optisk drev
b HDD montering
c Frontfacet
d Side cover

5 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Strømforsyningsenhed

Installation af strømforsyningen eller PSU

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD montering
d Harddisk og optisk drev
e Køleplade ventilator

Adskillelse og samling

52

f Varme-sink

3 For at frigøre PSU'en:

a Fjern CPU-strømkablet fra bundkortet [1].
b Fjern strømkablerne fra fastholdelsesklemmerne på chassiset [2].

4 For at fjern PSU'en:

a Fjern de 3 skruer, der fastgør PSU'en til systemet [1].
b Afbryd systemets strømkabel fra stikket på bundkortet [2].
c Løft kablerne ud af systemet [3].
d Tryk på den blå fastgørelsestap [4] i bagenden af PSU'en, skub PSU'en og løft den ud af systemet [5].

Adskillelse og samling

53

Installation af strømforsyningen eller PSU

1 Sæt PSU'en i chassiset, og skub den mod bagsiden af systemet for at fastgøre den [1, 2].

2 Før systemets strømkabler igennem fastgørelsesklemmerne [3].

3 Tilslut strømkablet til stikket på systemkortet [4].

4 Genmonter skruerne for at fastgøre PSU'en til systemets bagside [5].

54

Adskillelse og samling

5 Før PSU kablerne igennem fastgørelsesklemmerne [1].

6 Tilslut PSU kablerne til stikket på systemkortet [2].

Adskillelse og samling

55

7 Installer:

a Varme-sink
b Køleplade ventilator
c Harddisk og optisk drev
d HDD montering
e Frontfacet
f Sidecover

8 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Højttaler

Fjernelse af højttaler

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD montering
d Harddisk og optisk drev
e Køleplade ventilator
f Varme-sink
g PSU

3 For at fjerne højttaleren:

a Frakobl højttalerkablet fra stikket på systemkortet [1].

Adskillelse og samling

56

b Tryk på fastgørelsestapperne [2], og træk højttaleren ud af systemets [3].

Sådan installeres højttaleren

1 Indsæt højttaleren i holderen på systemets chassis, og tryk indtil den klikker på plads [1, 2].

2 Tilslut højttalerkablet til stikket på bundkortet [3].

Adskillelse og samling

57

3 Installer:

a PSU
b Varme-sink
c Kølepladeventilator
d HDD montering
e Harddisk og optisk drev
f Frontfacet
g Sidecover

4 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Systemkort

Fjernelse af systemkort

1 Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2 Fjern:

a Sidedæksel
b Frontfacet
c HDD-modul.
d Harddisk og optisk drev-modul
e Kølelegemets blæser
f Varme-sink
g Processor
h Hukommelsesmodul

Adskillelse og samling

58

i M.2 PCIe SSD

3 For at fjerne I/O-panelet:

a Fjern den skrue, som holder I/O-panelet fast [1].
b Drej I/O-panelet opad, og fjern det fra computeren [2].

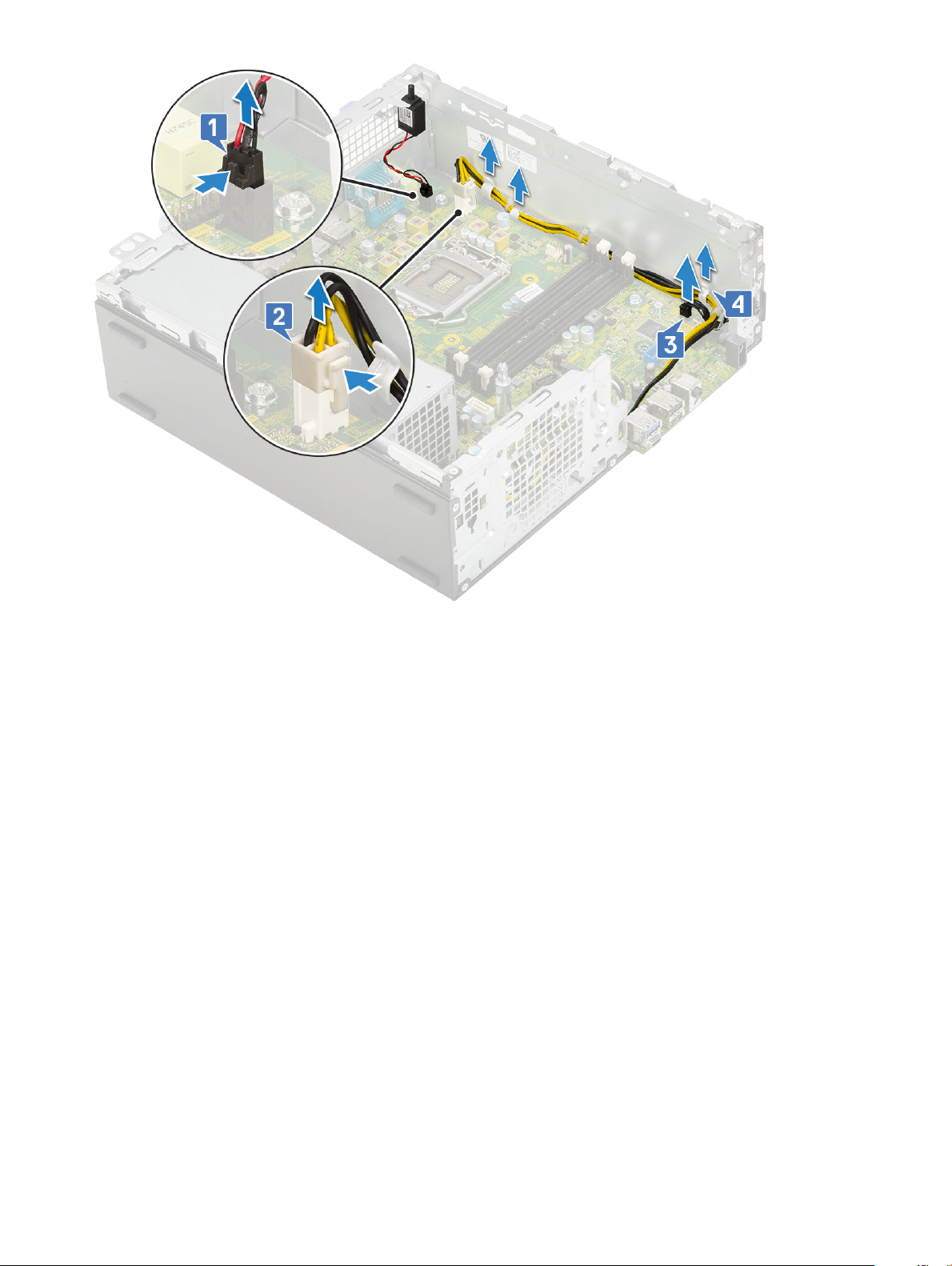

c Afbryd harddiskdatakablet [3], datakabel til optisk drev [4] og strømkabel [5] fra stikkene på systemkortet.

4 Frakobl følgende kabler fra stikkene på systemkortet.

a Knap til oplåsning af kabinettet [1]
b CPU-strømstik [2]
c Tænd/Sluk-knap [3]

5 Fjern PSU-kablerne fra fastholdelsesklemmerne [4].

Adskillelse og samling

59

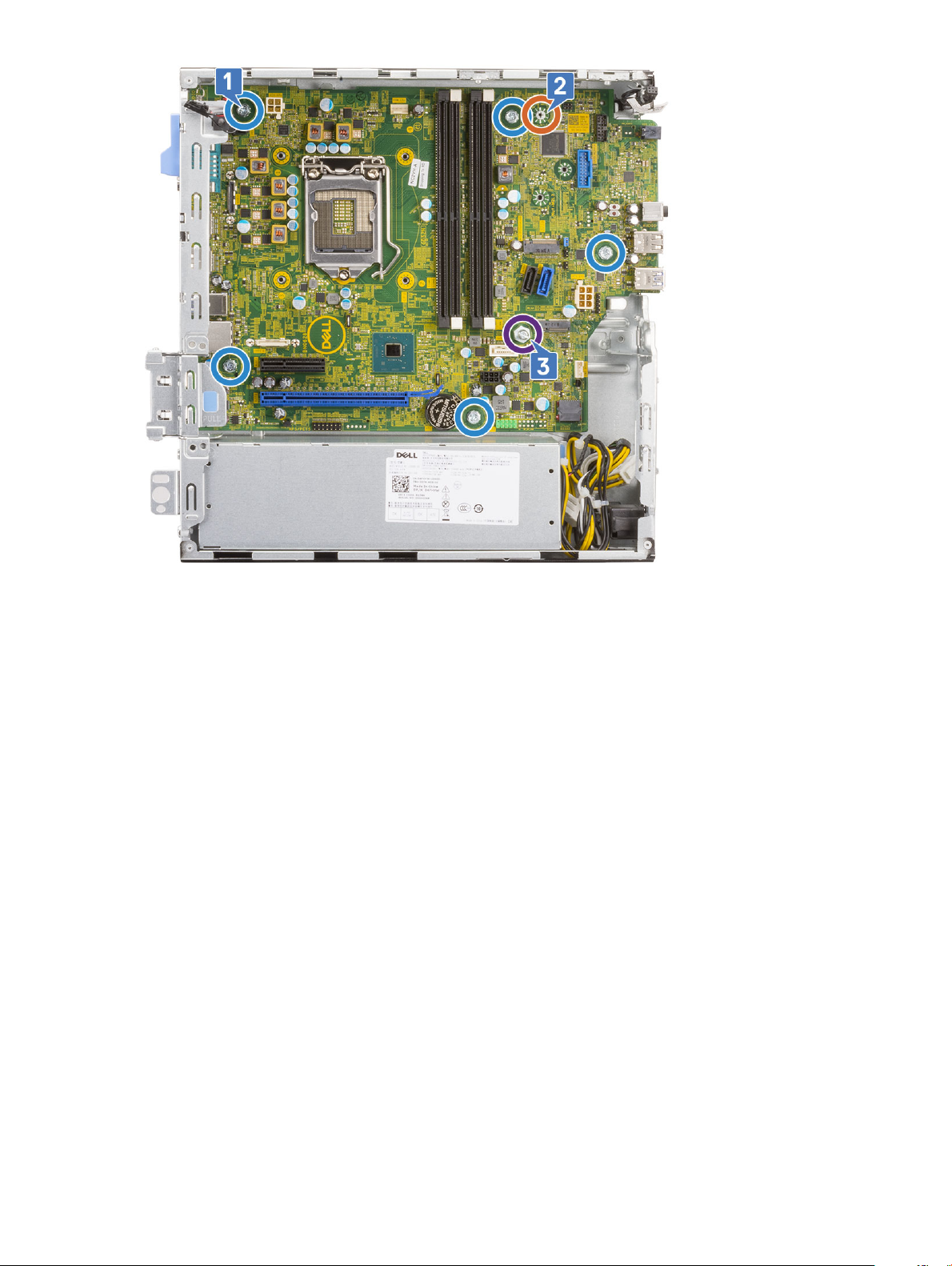

6 Fjernelse af skruerne fra systemkortet:

a Fjern de 5 skruer , der fastgør bundkortet på kabinettet [1].
b Fjern den enkle (# 6-32) omløbeskrue [2] og en enkelt (M3x5) skrue, der fastgør systemkortet til systemet [3].

60

Adskillelse og samling

7 For at fjerne systemkortet:

a Løft og skub sytemkortet ud af systemet [1, 2].

Adskillelse og samling

61

Sådan installeres systemkortet

1 Hold bundkortet i dets kanter, og før det mod systemets bagside.

2 Sænk bundkortet i systemets kabinet, indtil stikene bag på bundkortet passer med slidserne på kabinettet, og skruehullerne på

bundkortet passer med omløbene i systemets kabinet [1,2].

62

Adskillelse og samling

3 Udskift den enkelte (# 6-32) skrue, enkelte (M3x5) skrue og 5 skruer , der fastgør bundkortet til systemet [1,2].

Adskillelse og samling

63

4 Før alle kablerne igennem holdeklipsene [1].

5 Juster kabler med benene på stikkene på bundkortet, og tilslut følgende kabler til bundkortet:

a Tænd/sluk-knap [2]
b CPU-strøm [3]
c Indtrængningskontakt [4]

6 Tilslut strømkablet, datakablet til optisk drev og datakablet til harddisk [1, 2, 3].

7 Sæt låsen til I/O panelet i hullet på kabinettet, og roter for at lukke I/O panelet [4].

8 Genmonter skruen for at fastgøre I/O-panelet til kabinettet [5].

64

Adskillelse og samling

9 Installer:

a M.2 PCIe SSD
b Hukommelsesmodul
c Processor
d Varme-sink
e Køleplade ventilator
f Harddisk og optisk drev
g HDD montering
h Frontfacet
i Side cover

10 Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Adskillelse og samling

65

Fejlnding

ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)

ePSA-diagnosticeringen (også kendt som systemdiagnosticering) udfører en komplet kontrol af din hardware. ePSA er integreret med
BIOS'en og startes internt af BIOS'en. Den integrerede systemdiagnosticering giver en række indstillinger for specielle enheder eller
enhedsgrupper, som gør det muligt at:

• Køre tests automatisk eller i en interaktiv tilstand

• Gentage tests

• Få vist eller gemme testresultater

• Gennemgå tests for at indføre yderligere testindstillinger til at give ere oplysninger om enheder med fejl

• Få vist statusmeddelelser, der oplyser om tests er fuldført

• Få vist fejlmeddelelser, der oplyser om problemer, som opstod under testning

4

FORSIGTIG

kan medføre ugyldige resultater eller fejlmeddelelser.

BEMÆRK: Nogle tests af specikke enheder kræver brugerhandling. Du skal altid sikre dig, at du er til stede på

computerterminalen, når der udføres diagnosticeringstests.

: Bruge systemdiagnosticeringen til kun at teste din computer. Brug af dette program samme med andre computere

Kørsel af ePSA-diagnosticeringen

1 Start diagnosticeringsopstart ved brug af en af demetoder, der er foreslået ovenfor

2 I opstartsmenuen skal du ved hjælp af op/ned-piletasterne gå til ePSA eller diagnosticering og trykke på <return> -tasten (Enter) for

at starte

FN+PWR vil ashe den diagnostikopstart, der er valgt på skærmen, og starte ePSA/diagnostik direkte.

3 Vælg på startmenu-skærmen indstillingen Diagnostics (Diagnosticering).

4 Tryk på pilen i nederste højre hjørne for at gå til sidefortegnelsen.

De fundne punkter er angivet og vil blive testet

5 Hvis der er problemer,,vises fejlkoder.

Noter fejlkode og valideringsnummer, og kontakt Dell.

For at køre en diagnostisk test på en bestemt enhed

1 Tryk Esc og klik på Yes (Ja) for at stoppe diagnosticeringstesten.

2 Vælg enheden fra venstre rude og klik på Run Tests (Kør tests).

3 Hvis der er problemer,,vises fejlkoder.

Noter fejlkode og valideringsnummer, og kontakt Dell.

Diagnostics (Diagnosticering)

Strømstatusindikatoren: Viser strømstatus.

66 Fejlnding

Konstant ravgul – Systemet er ikke i stand til at starte operativsystemet. Dette indikerer, at strømforsyningen eller en anden enhed i
systemet fejler.

Blinkende ravgul – Systemet er ikke i stand til at starte operativsystemet. Dette indikerer, at strømforsyningen er normal, men en anden
enhed i systemet fejler eller er ikke installeret korrekt.

BEMÆRK: Se på lysmønstrene for at afgøre, hvilken enhed der fejler.

Slukket – System er i dvaletilstand eller er slukket.

Når strømstatusindikatoren blinker ravgult samtidig med bipkoder indikerer det fejl.

F.eks. strømstatusindikatoren blinker ravgult to gange efterfulgt af en pause, herefter blinker den hvidt tre gange efterfulgt af en pause.
Dette 2,3 mønster fortsætter indtil der slukkes for computeren, mønstret indikerer, at gendannelsesafbildningen ikke blev fundet.

Følgende skema viser forskellige lysmønstre, og hvad de betyder:

Tabel 2. LED/Bip-koder til diagnosticering

LED: antal blink Problembeskrivelse Fejl

2,1 Defekt systemkort Defekt systemkort

2,2 Defekt systemkort, strømforsyningsenhed

(PSU) eller kabel

2,3 Defekt systemkort, CPU eller DIMMS Defekt systemkort, strømforsyningsenhed (PSU) eller

2,4 Defekt møntcellebatteri Defekt møntcellebatteri

2,5 BIOS Recovery AutoRecovery-udløser, gendannelsesbillede ikke fundet eller

2,6 CPU CPU-fejl

2,7 Hukommelse Hukommelses-/SPD-fejl

3,3 Hukommelse No memory detected (Der blev ikke fundet nogen

3,5 Hukommelse Moduler ikke kompatible eller ugyldig konguration

3,6 BIOS Recovery On-demand-udløser, gendannelsesbillede ikke fundet

3,7 BIOS Recovery On-demand-udløser, gendannelsesbillede er ugyldigt

Defekt systemkort, strømforsyningsenhed (PSU) eller kabel

DIMMS

ugyldigt

hukommelse)

Systemet kan udsende en række bip under opstart, hvis fejl eller problemer ikke kan vises. De gentagne bipkoder hjælper brugeren med at
nde fejl i systemet.

Kamerastatusindikator: Viser om kameraet er i brug.

• Konstant hvid – Kameraet er i brug.

• Slukket – Kameraet er ikke i brug.

Diagnostiske fejlmeddelelser

Tabel 3. Diagnostiske fejlmeddelelser

Fejlmeddelelser Beskrivelse

AUXILIARY DEVICE FAILURE

Der kan være noget galt med pegefeltet eller den eksterne mus. For
en ekstern mus skal du kontrollere kabeltilslutningen. Aktiver

Fejlnding 67

Fejlmeddelelser Beskrivelse

valgmuligheden Pointing Device (Pegeenhed) i System
installationsprogrammet.

BAD COMMAND OR FILE NAME

CACHE DISABLED DUE TO FAILURE

CD DRIVE CONTROLLER FAILURE

DATA ERROR

DECREASING AVAILABLE MEMORY

DISK C: FAILED INITIALIZATION

DRIVE NOT READY

ERROR READING PCMCIA CARD

EXTENDED MEMORY SIZE HAS CHANGED

THE FILE BEING COPIED IS TOO LARGE FOR THE
DESTINATION DRIVE

Kontrollér, at du har skrevet kommandoen korrekt, at du har indsat
mellemrum de rigtige steder, og at du har brugt det rigtige stinavn.

Der er opstået en fejl i mikroprocessorens primære interne cache­lager. Kontakt Dell

Det optiske drev svarer ikke på kommandoer fra computeren.

Harddisken kan ikke læse data.

Et eller ere hukommelsesmoduler kan være ramt af fejl eller de kan
være sat forkert i. Geninstaller hukommelsesmodulerne, eller udskift
dem eventuelt.

Harddisken blev ikke initialiseret. Kør harddisktestene i Dell
Diagnostics.

Handlingen kræver, at der er en harddisk i båsen, før den kan
fortsætte. Installer en harddisk i harddiskbåsen.

Computeren kan ikke identicere ExpressCard. Sæt kortet i igen
eller prøv et andet kort.

Den hukommelsesmængde, der er registreret i NVRAM, svarer ikke
til det hukommelsesmodul, der er installeret i computeren. Genstart
computeren. Hvis fejlen opstår igen, skal du kontakte Dell.

Den l, du forsøger at kopiere, er for stor til at kunne være på
disken, eller disken er for fuld. Prøv at kopiere len til en anden disk,
eller brug en disk med større kapacitet.

A FILENAME CANNOT CONTAIN ANY OF THE FOLLOWING
CHARACTERS: \ / : * ? " < > | -

GATE A20 FAILURE

GENERAL FAILURE

HARD-DISK DRIVE CONFIGURATION ERROR

HARD-DISK DRIVE CONTROLLER FAILURE 0

HARD-DISK DRIVE FAILURE

Brug ikke disse tegn i lnavne.

Et hukommelsesmodul sidder muligvis løst. Geninstaller
hukommelsesmodulet, eller udskift det eventuelt.

Operativsystemet kan ikke udføre kommandoen. Meddelelsen
efterfølges normalt af specikke oplysninger. For eksempel

Printer out of paper. Take the appropriate
action.

Computeren kan ikke identicere disktypen. Sluk computeren, fjern
harddisken og start computeren fra et optisk drev. Sluk derefter
computeren, geninstaller harddisken, og genstart computeren. Kør
harddisktestene i Dell Diagnostics.

Harddisken svarer ikke på kommandoer fra computeren. Sluk
computeren, fjern harddisken og start computeren fra et optisk
drev. Sluk derefter computeren, geninstaller harddisken, og genstart
computeren. Prøv med en anden harddisk, hvis problemet ikke
forsvinder. Kør harddisktestene i Dell Diagnostics.

Harddisken svarer ikke på kommandoer fra computeren. Sluk
computeren, fjern harddisken og start computeren fra et optisk
drev. Sluk derefter computeren, geninstaller harddisken, og genstart
computeren. Prøv med en anden harddisk, hvis problemet ikke
forsvinder. Kør harddisktestene i Dell Diagnostics.

68 Fejlnding

Fejlmeddelelser Beskrivelse

HARD-DISK DRIVE READ FAILURE

Harddisken er muligvis defekt. Sluk computeren, fjern harddisken og
start computeren fra et optisk drev. Sluk derefter computeren,
geninstaller harddisken, og genstart computeren. Prøv med en
anden harddisk, hvis problemet ikke forsvinder. Kør harddisktestene
i Dell Diagnostics.

INSERT BOOTABLE MEDIA

INVALID CONFIGURATION INFORMATION-PLEASE RUN
SYSTEM SETUP PROGRAM

KEYBOARD CLOCK LINE FAILURE

KEYBOARD CONTROLLER FAILURE

KEYBOARD DATA LINE FAILURE

KEYBOARD STUCK KEY FAILURE

LICENSED CONTENT IS NOT ACCESSIBLE IN
MEDIADIRECT

Operativsystemet prøver at starte fra et ikke-startbart medie, så
som et optisk drev. Insert bootable media. (Indsæt medie, der kan
startes fra)

Systemkongurationsoplysningerne stemmer ikke overens med
hardwarekongurationen. Meddelelsen vises oftest, efter at der er

blevet installeret et hukommelsesmodul. Ret de behørige
indstillinger i systeminstallationsprogrammet.

For eksterne tastaturer skal du kontrollere kabeltilslutningen. Kør
testen Keyboard Controller (Tastaturcontroller) i Dell Diagnostics.

For eksterne tastaturer skal du kontrollere kabeltilslutningen.
Genstart computeren, og undgå at røre ved tastaturet eller musen
under startrutinen. Kør testen Keyboard Controller
(Tastaturcontroller) i Dell Diagnostics.

For eksterne tastaturer skal du kontrollere kabeltilslutningen. Kør
testen Keyboard Controller (Tastaturcontroller) i Dell Diagnostics.

For eksterne tastaturer eller numeriske tastaturer skal du kontrollere
kabeltilslutningen. Genstart computeren, og undgå at røre ved
tastaturet eller tasterne under startrutinen. Kør testen Stuck Key
(Låst tast) i Dell Diagnostics.

Dell MediaDirect kan ikke kontrollere lens DRM (Digital Rights
Management )-restriktioner, og len kan derfor ikke afspilles.

MEMORY ADDRESS LINE FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

MEMORY ALLOCATION ERROR

MEMORY DOUBLE WORD LOGIC FAILURE AT ADDRESS,
READ VALUE EXPECTING VALUE

MEMORY ODD/EVEN LOGIC FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

MEMORY WRITE/READ FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

NO BOOT DEVICE AVAILABLE

NO BOOT SECTOR ON HARD DRIVE

Et hukommelsesmodul kan være ramt af fejl eller det kan være sat
forkert i. Geninstaller hukommelsesmodulet, eller udskift det
eventuelt.

Den software, du forsøger at køre, er i konikt med
operativsystemet, et andet program eller et hjælpeprogram. Sluk
computeren, vent 30 sekunder og genstart derefter computeren.
Kør programmet igen. Hvis fejlmeddelelsen stadig vises, skal du
søge hjælp i softwaredokumentationen.

Et hukommelsesmodul kan være ramt af fejl eller det kan være sat
forkert i. Geninstaller hukommelsesmodulet, eller udskift det
eventuelt.

Et hukommelsesmodul kan være ramt af fejl eller det kan være sat
forkert i. Geninstaller hukommelsesmodulet, eller udskift det
eventuelt.

Et hukommelsesmodul kan være ramt af fejl eller det kan være sat
forkert i. Geninstaller hukommelsesmodulet, eller udskift det
eventuelt.

Computeren kan ikke nde harddisken. Hvis harddisken er din
startenhed, skal du kontrollere, at harddisken er installeret, sæt
ordentligt i og partitioneret som en startenhed.

Operativsystemet kan være beskadiget, kontakt Dell.

Fejlnding 69

Fejlmeddelelser Beskrivelse

NO TIMER TICK INTERRUPT

En chip på systemkortet fungerer muligvis ikke korrekt. Kør testene
System Set (Systemsæt) i Dell Diagnostics.

NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME
PROGRAMS AND TRY AGAIN

OPERATING SYSTEM NOT FOUND

OPTIONAL ROM BAD CHECKSUM

SECTOR NOT FOUND

SEEK ERROR

SHUTDOWN FAILURE

TIME-OF-DAY CLOCK LOST POWER

Du har for mange programmer åbne. Luk alle vinduer, og start det
program, som du vil bruge.

Geninstaller dit operativsystem. Hvis problemet fortsætter, kontakt
da Dell.

Der opstod tilsyneladende en fejl i den valgfri ROM. Kontakt Dell.

Operativsystemet kan ikke nde en sektor på harddisken. Der er
muligvis en defekt sektor, eller harddiskens FAT-tabel er beskadiget.
Kør hjælpeprogrammet til fejlkontrol i Windows for at kontrollere
lstrukturen på harddisken. Se Windows hjælp og support for
instruktioner (klik Start > Hjælp og support). Hvis der er et stort
antal defekte sektorer, skal du sikkerhedskopiere dataene (hvis det
er muligt) og derefter formatere harddisken.

Operativsystemet kan ikke nde et bestemt spor på harddisken.

En chip på systemkortet fungerer muligvis ikke korrekt. Kør testene
System Set (Systemsæt) i Dell Diagnostics. Hvis meddelelsen
vises igen, skal du kontakte Dell.

Systemkongurationsindstillingerne er beskadiget. Tilslut
computeren en stikkontakt for at oplade batteriet. Hvis problemet
ikke forsvinder, kan du prøve at gendanne dataene ved at starte
system installationsprogrammet og derefter afslutte det med det
samme. Hvis meddelelsen vises igen, skal du kontakte Dell.

TIME-OF-DAY CLOCK STOPPED

TIME-OF-DAY NOT SET-PLEASE RUN THE SYSTEM SETUP
PROGRAM

TIMER CHIP COUNTER 2 FAILED

UNEXPECTED INTERRUPT IN PROTECTED MODE

X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY

Reservebatteriet, der forsyner systemkongurationsindstillingerne,
skal muligvis genoplades. Tilslut computeren en stikkontakt for at
oplade batteriet. Hvis problemet fortsætter, kontakt da Dell.

Det klokkeslæt eller den dato, der er gemt i system
installationsprogrammet, stemmer ikke overens med systemuret.
Ret indstillingerne for funktionerne Dato og tid.

En chip på systemkortet fungerer muligvis ikke korrekt. Kør testene
System Set (Systemsæt) i Dell Diagnostics.

Tastaturcontrolleren fungerer muligvis ikke korrekt, eller et
hukommelsesmodul sidder muligvis løst. Kør testene System
Memory (Systemhukommelse) og Keyboard Controller
(Tastaturcontroller) i Dell Diagnostics, eller kontakt Dell).

Sæt en disk i drevet, og prøv igen.

Systemfejlmeddelelser

Tabel 4. Systemfejlmeddelelser

Systemmeddelelse Beskrivelse

Alert! Previous attempts at booting this system
have failed at checkpoint [nnnn]. For help in

Computeren kunne ikke fuldføre startrutinen i tre på hinanden
følgende tilfælde på grund af samme fejl.

70 Fejlnding

Systemmeddelelse Beskrivelse

resolving this problem, please note this
checkpoint and contact Dell Technical Support

CMOS checksum error

CPU fan failure

System fan failure

Hard-disk drive failure

Keyboard failure

No boot device available

No timer tick interrupt

NOTICE - Hard Drive SELF MONITORING SYSTEM has
reported that a parameter has exceeded its
normal operating range. Dell recommends that
you back up your data regularly. A parameter
out of range may or may not indicate a
potential hard drive problem

RTC er nulstillet, standard BIOS-konguration er indlæst.

CPU fan has failed (Der var fejl på CPU-blæser).

System fan has failed (Der var fejl på systemblæser).

Possible hard disk drive failure during POST (Mulig harddiskfejl
under POST).

Tastaturfejl eller løst kabel. Hvis det ikke hjælper at sætte kablet i
igen, skal du udskifte tastaturet.

No bootable partition on hard disk drive, the hard disk drive cable is
loose, or no bootable device exists (Ingen startbar partition på
harddisken, eller harddiskens kabel er løst, eller der ndes ingen
startbar enhed).

• Hvis harddisken er din startenhed, skal du sørge for, at kablerne
er tilsluttede, og at drevet er installeret korrekt og partitioneret
som en startenhed.

• Angiv systemkonguration og sørg for at boot
sekvensinformationen er korrekt.

En chip på systemkortet kan være defekt, eller der kan være fejl på
systemkortet.

S.M.A.R.T fejl, mulig harddiskfejl.

Fejlnding 71

5

Sådan får du hjælp

Kontakt Dell

BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du nde kontaktoplysninger på købskvitteringen, pakkeslippen,

fakturaen eller i Dells produktkatalog.

Dell giver ere muligheder for online- og telefonbaseret support og service. Tilgængeligheden varierer for de enkelte lande og produkter, og
nogle tjenester ndes muligvis ikke i dit område. Sådan kontakter du Dell omkring salg, teknisk support eller kundeservice:

1 Gå til Dell.com/support.

2 Vælg supportkategori.

3 Bekræft dit land eller område i rullemenuen Choose a Country/Region (Vælg land/område) fra listen nederst på siden.

4 Vælg det relevante service- eller supportlink alt afhængigt af, hvad du har brug for.

72 Sådan får du hjælp
