Dell OptiPlex 7060 User Manual [in]

Faktor Bentuk Kecil OptiPlex 7060

Manual Servis

Model Resmi: D11S
Tipe Resmi: D11S004

Catatan, perhatian, dan peringatan

CATATAN: Sebuah CATATAN menandakan informasi penting yang membantu Anda untuk menggunakan yang terbaik dari produk

Anda.

PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya data, dan

memberi tahu Anda mengenai cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan potensi kerusakan harta benda, cedera pribadi, atau kematian

© 2018 Dell Inc. Atau anak-anak perusahaannya. Hak cipta dilindungi undang-undang. Dell, EMC, dan merek dagang lainnya adalah merek dagang Dell

Inc. atau anak-anak perusahaannya. Merek dagang lainnya mungkin merupakan merek dagang dari pemiliknya masing-masing.

2018 - 05

Rev. A00

Daftar Isi

Mengerjakan komputer Anda............................................................................................................................5

Petunjuk keselamatan........................................................................................................................................................5

Mematikan komputer Anda — Windows 10...................................................................................................................5

Sebelum mengerjakan bagian dalam komputer..............................................................................................................6

Setelah mengerjakan bagian dalam komputer................................................................................................................6

2 Teknologi dan komponen................................................................................................................................7

DDR4....................................................................................................................................................................................7

Rincian DDR4................................................................................................................................................................7

Kesalahan pada memori...............................................................................................................................................8

Fitur USB.............................................................................................................................................................................8

USB 3.0/USB 3.1 Gen 1 (USB SuperSpeed).............................................................................................................8

Kecepatan..................................................................................................................................................................... 9

Aplikasi......................................................................................................................................................................... 10

Kompatibilitas..............................................................................................................................................................10

USB Tipe-C....................................................................................................................................................................... 10

Mode Alternatif...........................................................................................................................................................10

USB Power Delivery....................................................................................................................................................11

USB Tipe-C dan USB 3.1.............................................................................................................................................11

Keunggulan DisplayPort di atas USB Tipe-C..................................................................................................................11

HDMI 2.0............................................................................................................................................................................ 11

Fitur HDMI 2.0............................................................................................................................................................. 11

Keuntungan HDMI...................................................................................................................................................... 12

3 Membongkar dan merakit kembali................................................................................................................ 13

Penutup samping..............................................................................................................................................................13

Melepaskan penutup samping...................................................................................................................................13

Memasang penutup samping.................................................................................................................................... 13

kartu Ekspansi................................................................................................................................................................... 14

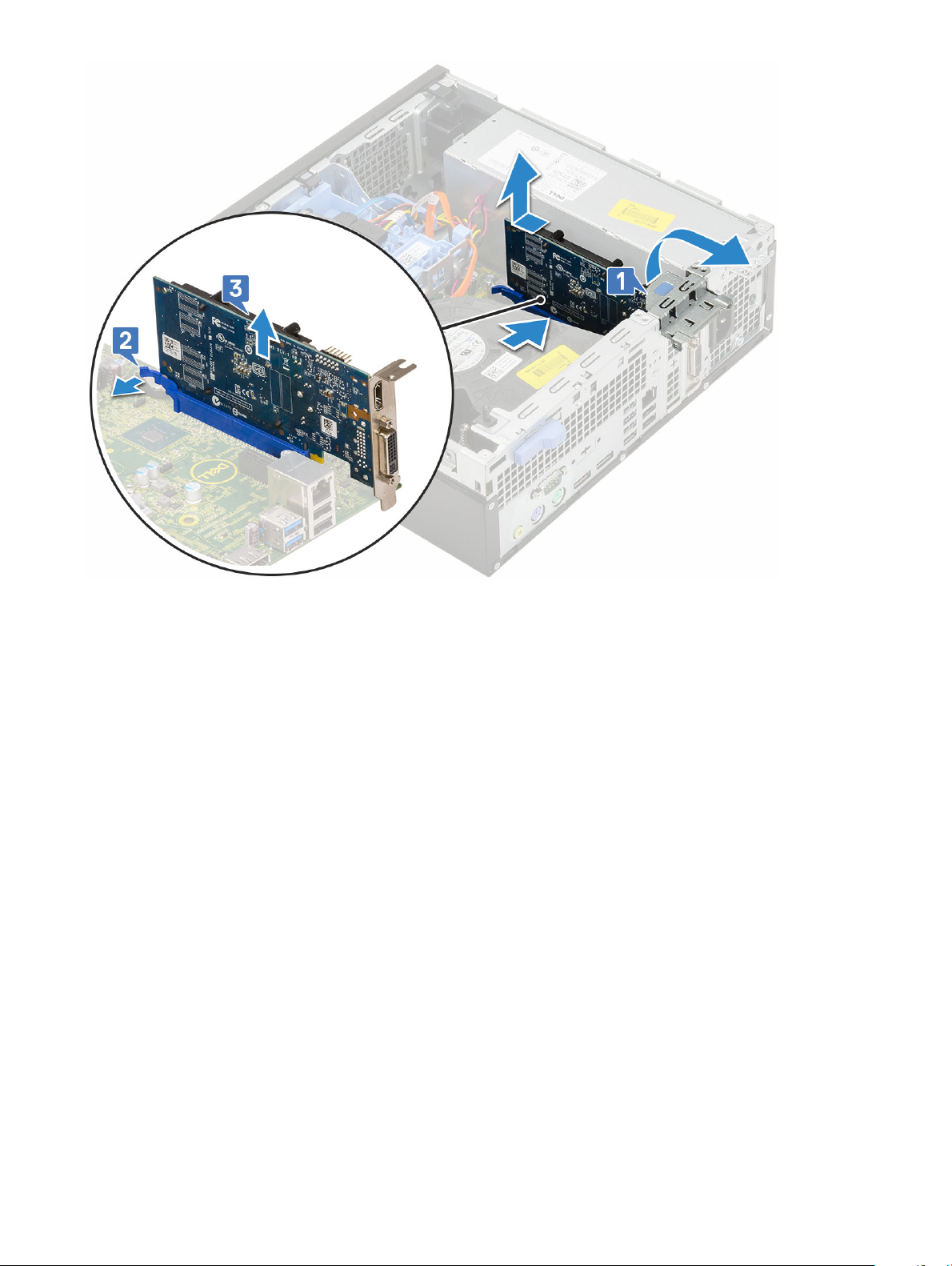

Melepaskan kartu ekspansi........................................................................................................................................14

Memasang kartu ekspansi.........................................................................................................................................15

Baterai sel berbentuk koin............................................................................................................................................... 16

Melepaskan baterai sel berbentuk koin.................................................................................................................... 16

Memasang baterai sel berbentuk koin......................................................................................................................17

Unit hard disk ................................................................................................................................................................... 18

Melepaskan unit hard disk......................................................................................................................................... 18

Memasang unit hard disk...........................................................................................................................................19

Bezel Depan......................................................................................................................................................................20

Melepaskan bezel depan...........................................................................................................................................20

Memasang bezel depan............................................................................................................................................. 21

Modul hard disk dan drive optik..................................................................................................................................... 22

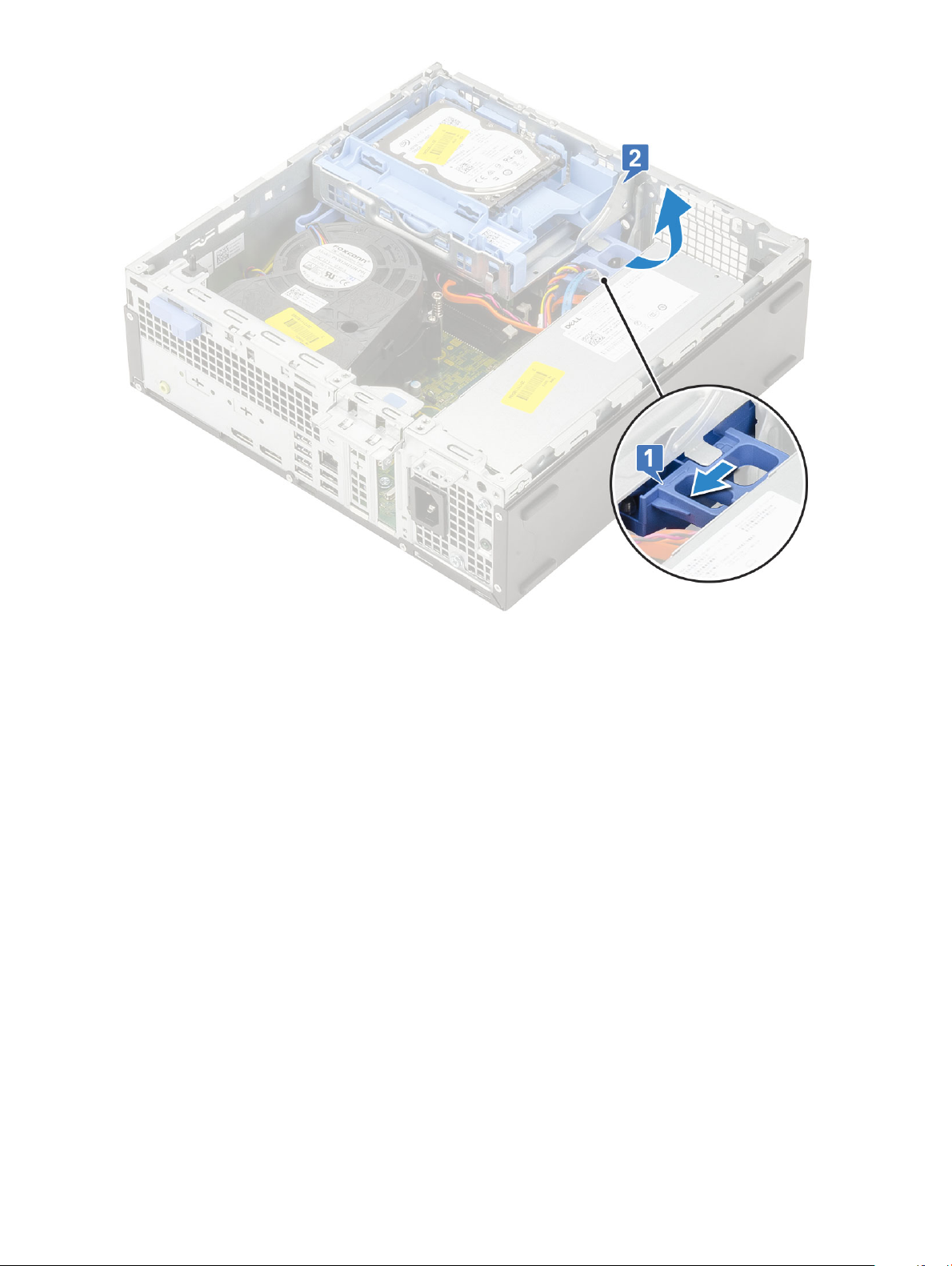

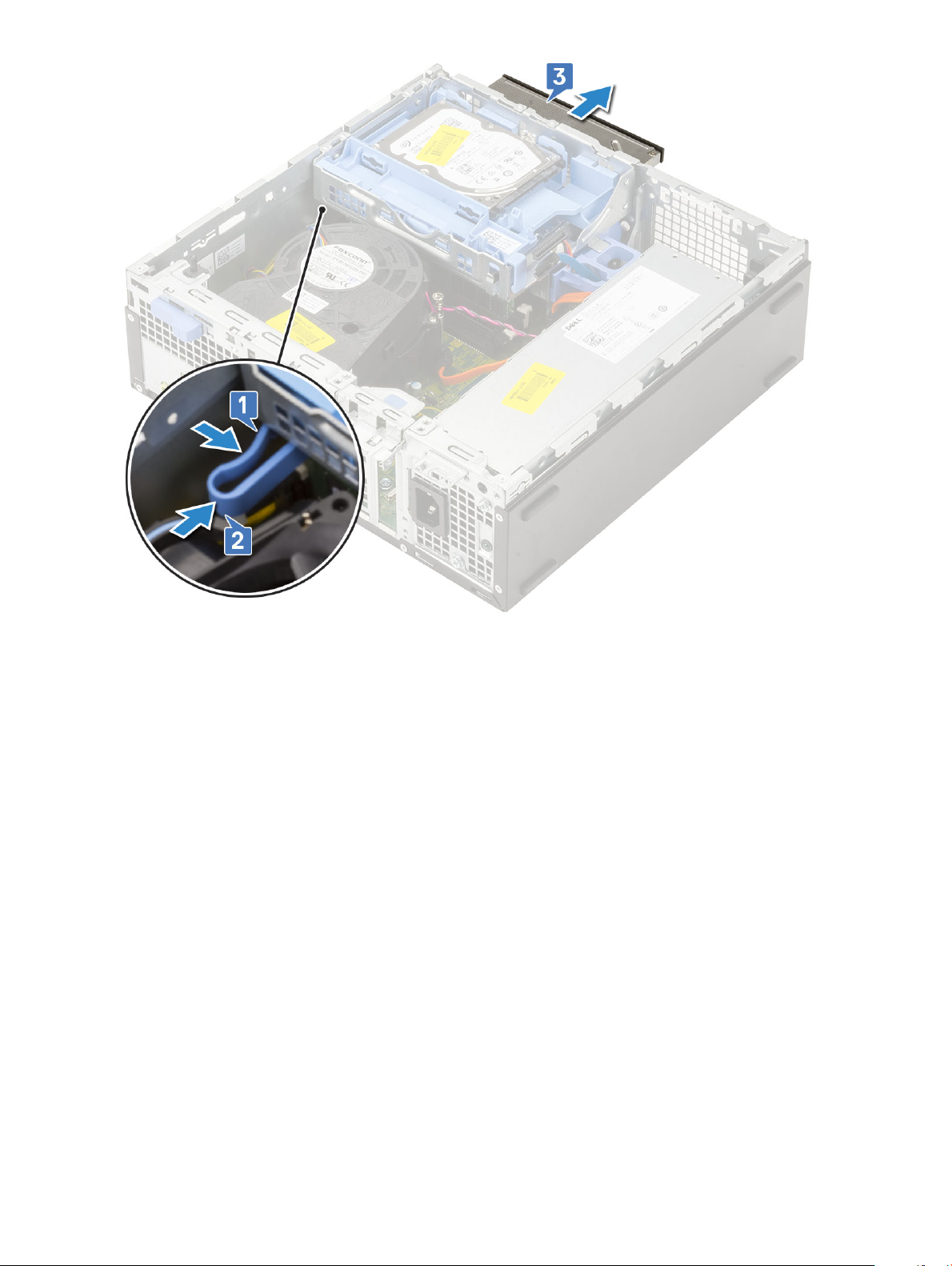

Melepaskan modul hard disk dan drive optik..........................................................................................................22

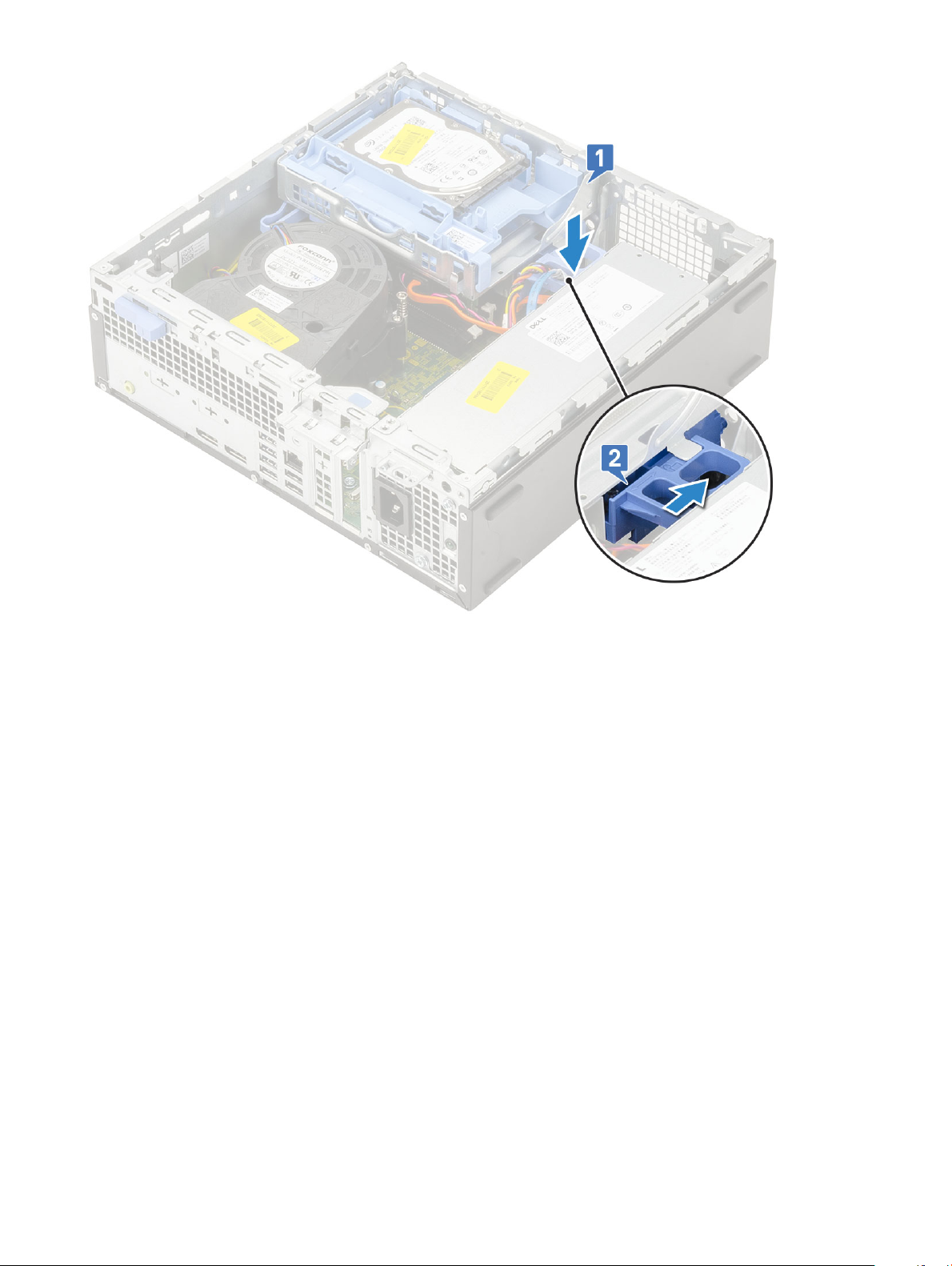

Memasang modul hard disk dan drive optik........................................................................................................... 25

Daftar Isi

3

Drive optik.........................................................................................................................................................................28

Melepaskan drive optik..............................................................................................................................................28

Memasang drive optik............................................................................................................................................... 32

Modul memori...................................................................................................................................................................36

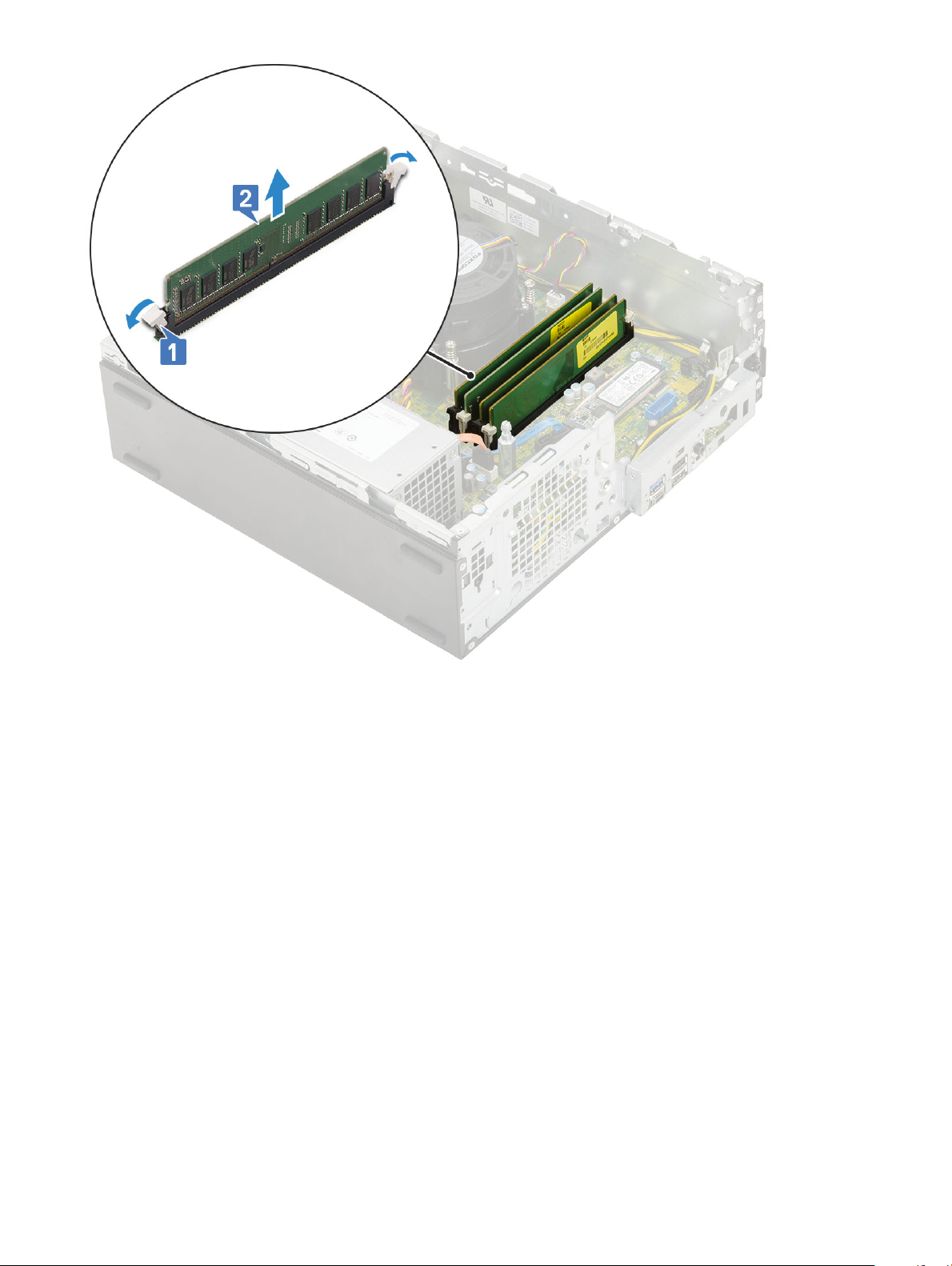

Melepaskan modul memori....................................................................................................................................... 36

Memasang modul memori.........................................................................................................................................37

Kipas unit pendingin.........................................................................................................................................................38

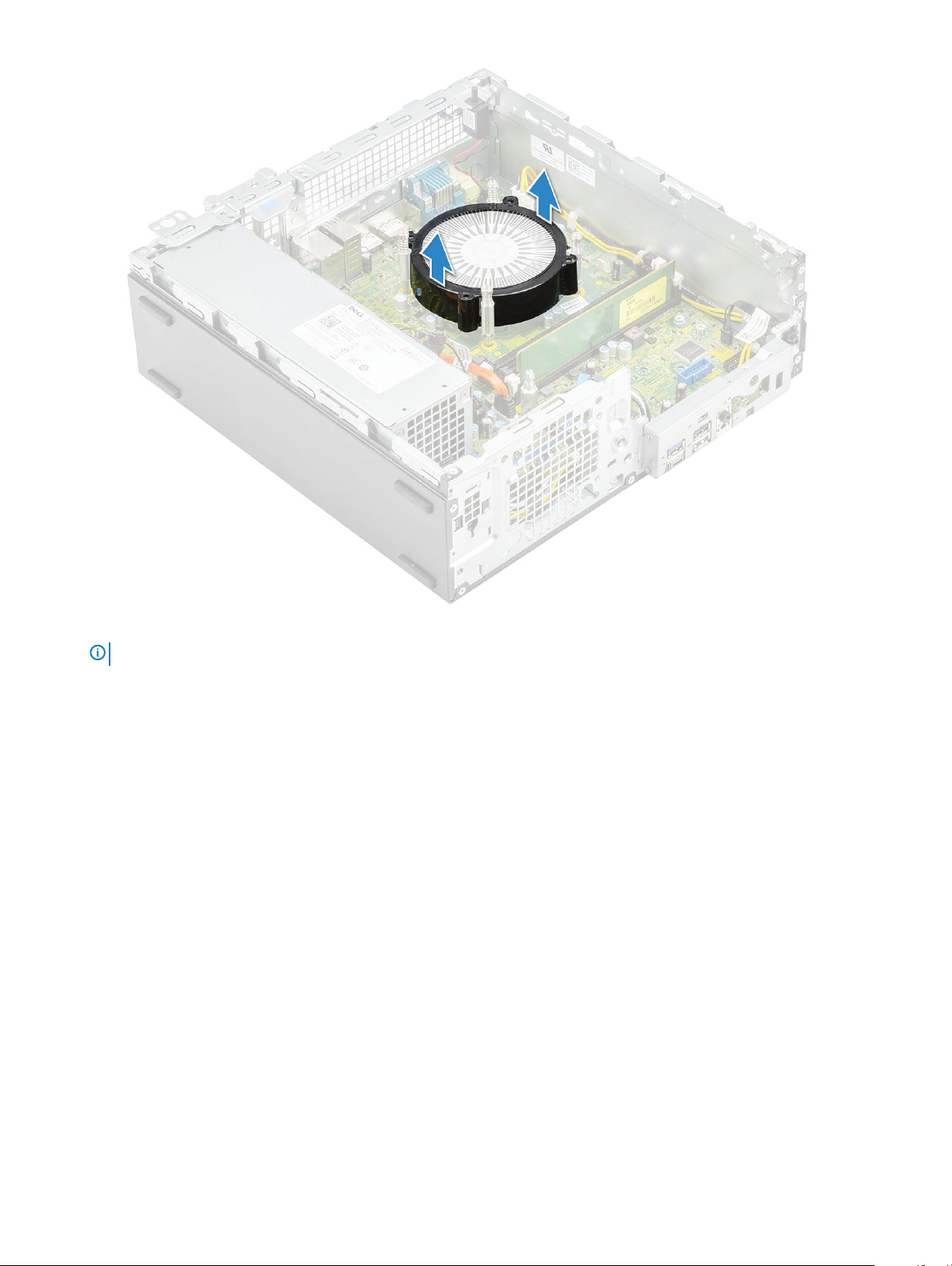

Melepaskan kipas unit pendingin..............................................................................................................................38

Memasang kipas unit pendingin............................................................................................................................... 39

Unit pendingin.................................................................................................................................................................. 40

Melepaskan unit pendingin....................................................................................................................................... 40

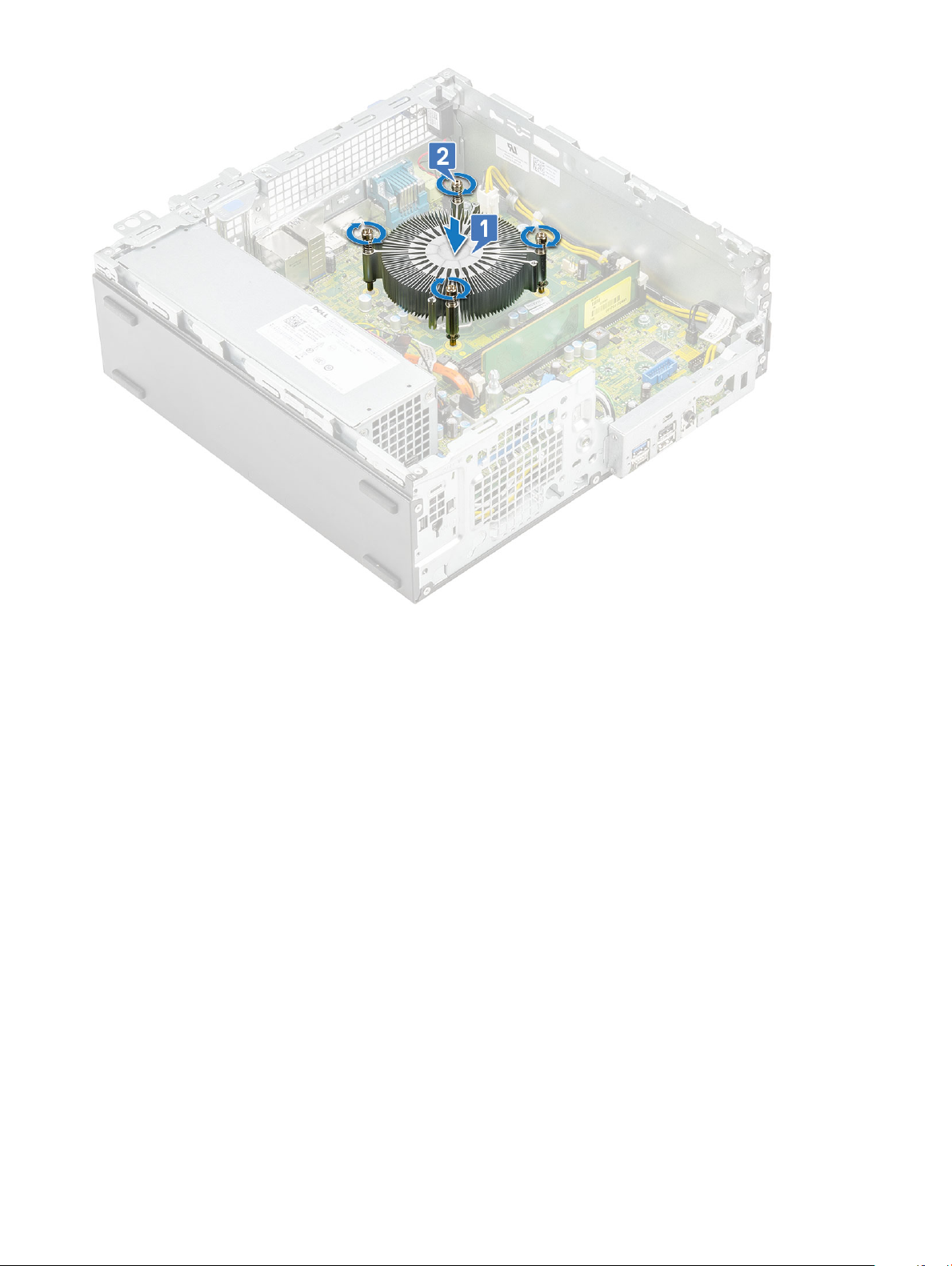

Memasang unit pendingin.........................................................................................................................................42

Sakelar intrusi................................................................................................................................................................... 44

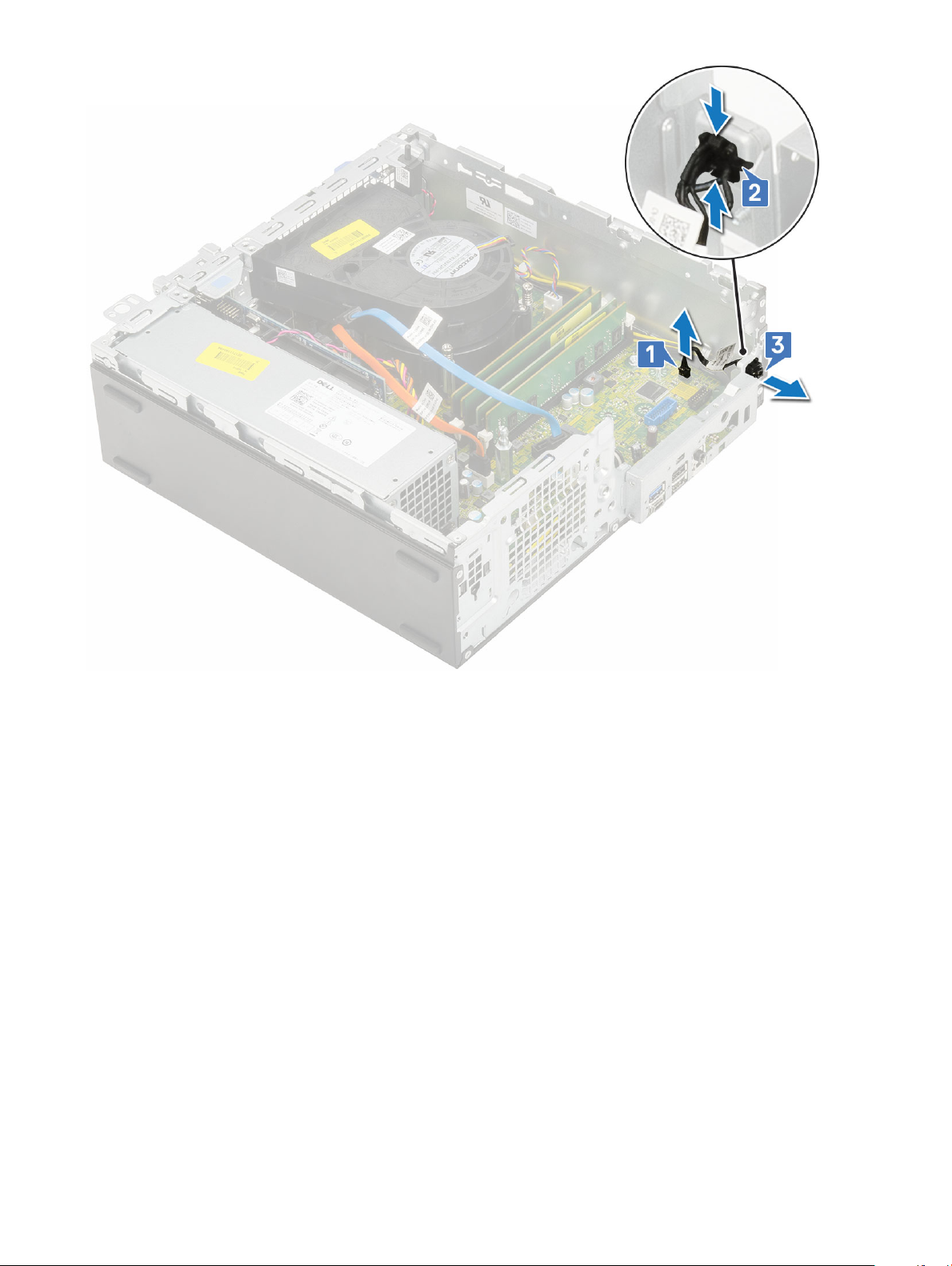

Melepaskan sakelar intrusi........................................................................................................................................ 44

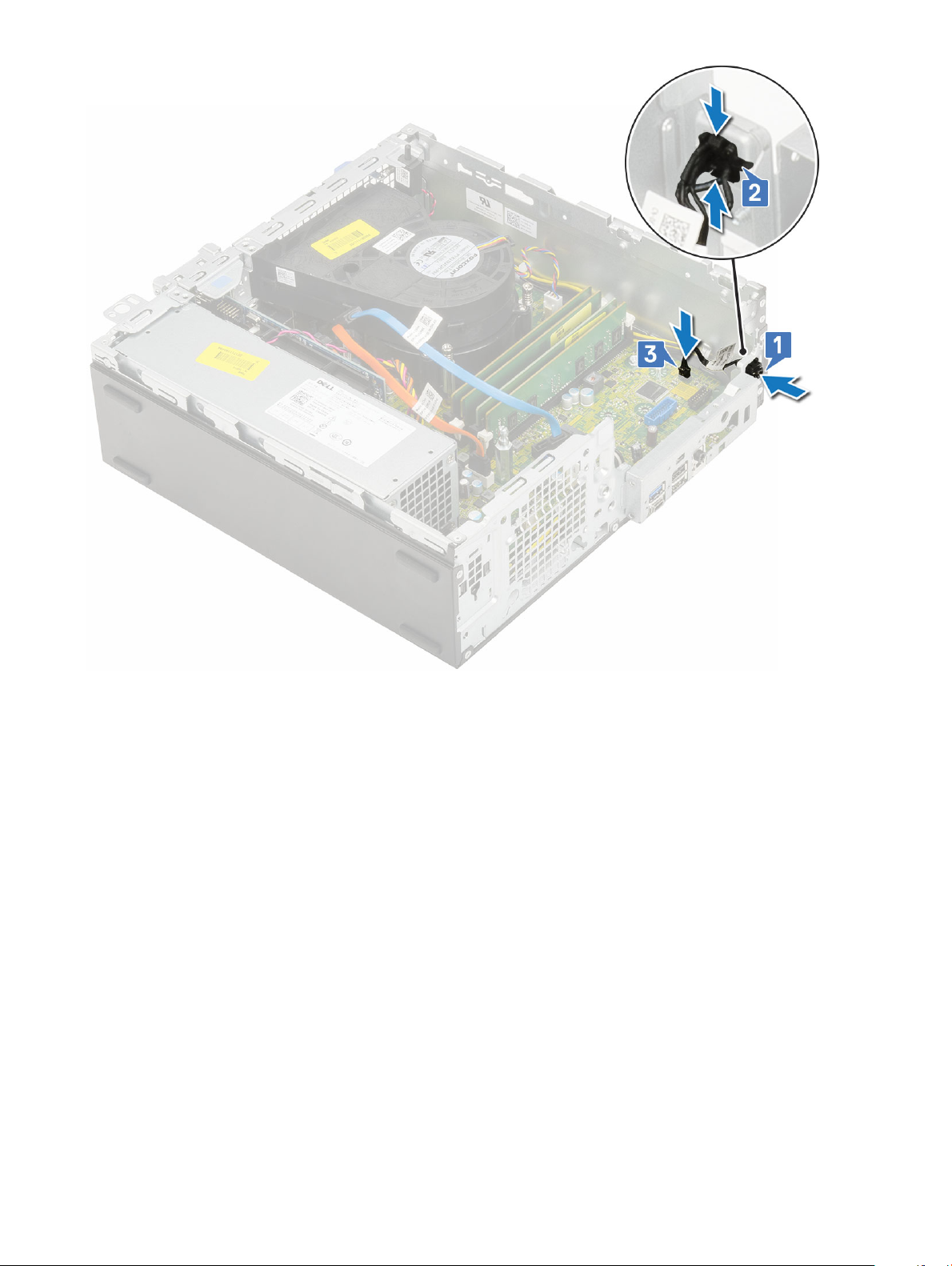

Memasang sakelar intrusi..........................................................................................................................................45

Sakelar daya......................................................................................................................................................................46

Melepaskan sakelar daya...........................................................................................................................................46

Memasang sakelar daya............................................................................................................................................ 47

Prosesor............................................................................................................................................................................ 48

Melepaskan prosesor.................................................................................................................................................48

Memasang prosesor.................................................................................................................................................. 49

M.2 PCIe SSD.................................................................................................................................................................. 50

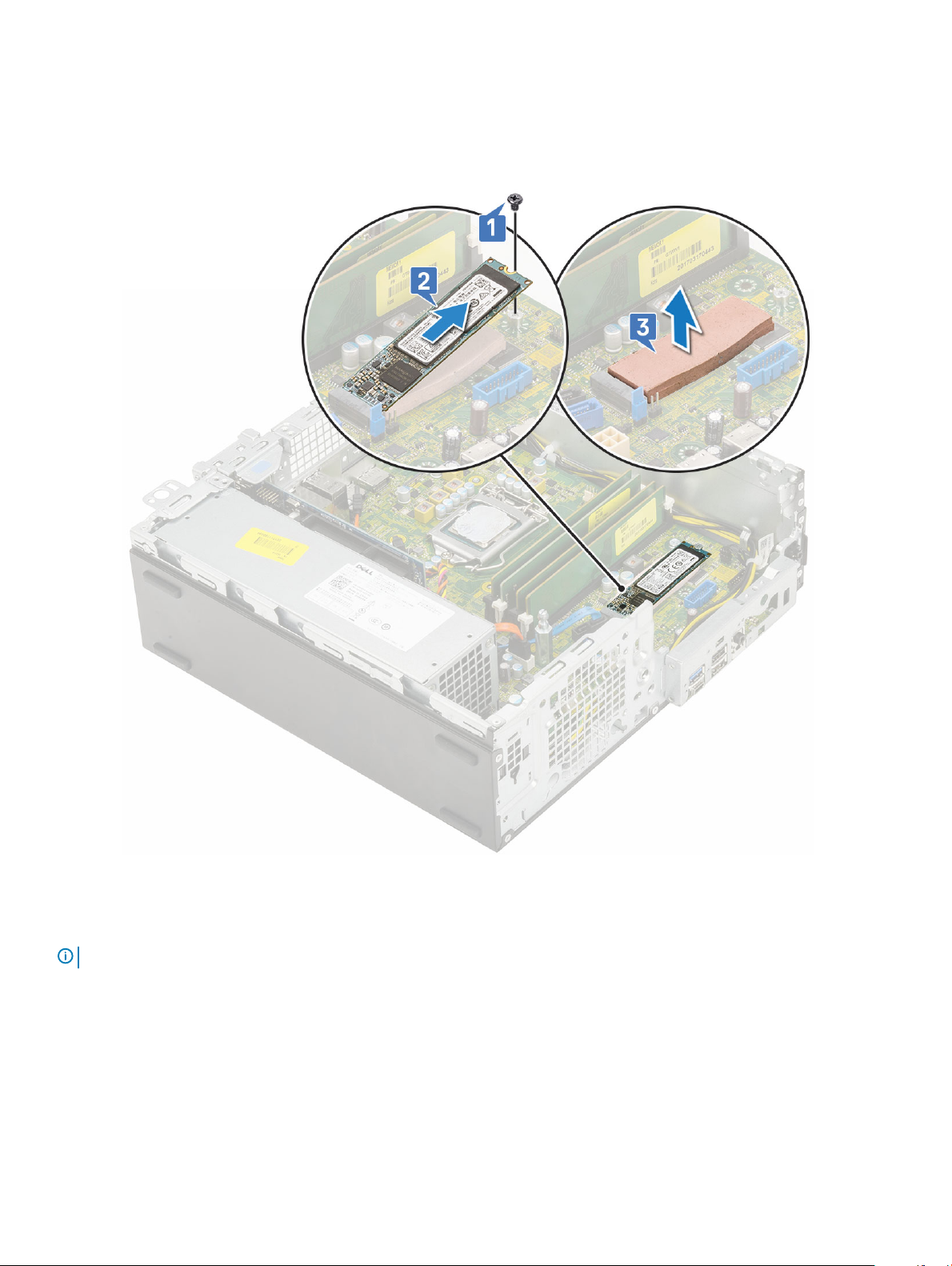

Melepaskan M.2 PCIe SSD.......................................................................................................................................50

Memasang M.2 PCIe SSD......................................................................................................................................... 51

Unit catu daya.................................................................................................................................................................. 52

Melepaskan unit catu daya atau PSU......................................................................................................................52

Memasang unit catu daya atau PSU.......................................................................................................................54

Speaker............................................................................................................................................................................. 56

Melepaskan speaker..................................................................................................................................................56

Memasang speaker....................................................................................................................................................57

Board sistem.....................................................................................................................................................................58

Melepaskan board sistem......................................................................................................................................... 58

Memasang board sistem...........................................................................................................................................62

4 Pemecahan Masalah....................................................................................................................................66

Diagnostik ePSA — Enhanced Pre-Boot System Assessment................................................................................. 66

Menjalankan Diagnostik ePSA..................................................................................................................................66

Diagnostik......................................................................................................................................................................... 66

Pesan galat diagnostik.....................................................................................................................................................68

Pesan galat sistem............................................................................................................................................................71

5 Mendapatkan bantuan................................................................................................................................. 72

Menghubungi Dell............................................................................................................................................................ 72

Daftar Isi

4

Mengerjakan komputer Anda

Petunjuk keselamatan

Gunakan panduan keselamatan berikut untuk melindungi komputer dari kemungkinan kerusakan dan memastikan keselamatan diri Anda.
Kecuali disebutkan lain, setiap prosedur yang terdapat dalam dokumen ini mengasumsikan bahwa kondisi berikut telah dilakukan:

• Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.

• Komponen dapat diganti atau, jika dibeli secara terpisah, dipasang dengan menjalankan prosedur pelepasan dalam urutan terbalik.

PERINGATAN: Lepaskan sambungan semua sumber daya sebelum membuka penutup komputer atau panel. Setelah Anda selesai

mengerjakan bagian dalam komputer, pasang kembali semua penutup, panel, dan sekrup sebelum menyambungkannya ke sumber
daya.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer

Anda. Untuk informasi tambahan tentang praktik keselamatan terbaik, kunjungi Situs Kesesuaian Peraturan di www.Dell.com/
regulatory_compliance

PERHATIAN: Banyak perbaikan yang hanya dapat dilakukan oleh teknisi servis bersertikat. Anda harus menjalankan penelusuran

kesalahan saja dan perbaikan sederhana seperti yang diperbolehkan dalam dokumentasi produk Anda, atau yang disarankan
secara online atau layanan telepon dan oleh tim dukungan. Kerusakan akibat servis yang tidak diizinkan oleh Dell tidak tercakup
dalam jaminan. Bacalah dan ikuti instruksi keamanan yang disertakan bersama produk.

PERHATIAN: Untuk menghindari sengatan listrik, bumikan diri Anda dengan menggunakan gelang antistatis atau dengan secara

berkala menyentuh permukaan logam yang tidak dicat pada saat yang sama ketika menyentuh konektor pada bagian belakang
komputer.

PERHATIAN: Tangani semua komponen dan kartu dengan hati-hati. Jangan sentuh komponen atau bagian kontak pada kartu.

Pegang kartu pada bagian tepinya atau pada bagian logam braket pemasangan. Pegang komponen seperti prosesor pada bagian
tepinya, bukan pada pin-pinnya.

PERHATIAN: Saat Anda mencabut kabel, tarik konektornya atau pada tab tariknya, bukan pada kabel itu sendiri. Beberapa kabel

memiliki konektor dengan tab pengunci; jika Anda melepaskan kabel seperti ini, tekan bagian tab pengunci sebelum Anda
melepaskan kabel. Saat Anda memisahkan konektor, pastikan konektor selalu berada dalam posisi lurus untuk mencegah pin
konektor menjadi bengkok. Selain itu, sebelum Anda menyambungkan kabel, pastikan kedua konektor telah diarahkan dan
diluruskan dengan benar.

CATATAN: Warna komputer dan komponen tertentu mungkin terlihat berbeda dari yang ditampilkan pada dokumen ini.

1

Mematikan komputer Anda — Windows 10

PERHATIAN

lepaskan penutup samping.

1

Klik atau ketuk .

2 Klik atau ketuk lalu klik atau ketuk Shut down (Matikan).

: Agar data tidak hilang, simpan dan tutup semua le yang terbuka sebelum Anda mematikan komputer Anda atau

CATATAN

tidak dimatikan secara otomatis saat Anda menonaktifkan sistem pengoperasian Anda, tekan dan tahan tombol daya selama
sekitar 6 detik hingga komputer dinonaktifkan.

: Pastikan komputer dan perangkat yang terpasang telah dimatikan. Jika komputer dan perangkat yang terpasang

Mengerjakan komputer Anda 5

Sebelum mengerjakan bagian dalam komputer

Untuk mencegah kerusakan pada komputer, lakukan langkah-langkah berikut sebelum Anda mulai mengerjakan bagian dalam komputer.

1 Pastikan bahwa Anda mengikuti Instruksi Keselamatan.

2 Pastikan permukaan tempat Anda bekerja telah bersih dan rata agar penutup komputer tidak tergores.

3 Matikan komputer Anda.

4 Lepaskan semua kabel jaringan dari komputer.

PERHATIAN: Untuk melepas kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, lalu lepaskan kabel dari perangkat

jaringan.

5 Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.

6 Tekan dan tahan tombol daya saat koneksi komputer dicabut untuk menghubungkan board sistem ke ground.

CATATAN: Untuk menghindari sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat

secara bersamaan dengan memegang konektor pada bagian belakang komputer secara berkala.

Setelah mengerjakan bagian dalam komputer

Setelah Anda menyelesaikan setiap prosedur penggantian, pastikan bahwa Anda telah menyambungkan semua peralatan eksternal, kartu,
dan kabel sebelum menyalakan komputer.

1 Sambungkan kabel telepon atau kabel jaringan ke komputer.

PERHATIAN

ke dalam komputer.

2 Sambungkan komputer Anda dan semua perangkat yang terpasang ke outlet listrik.

3 Hidupkan komputer Anda.

4 Jika diperlukan, periksa kembali bahwa komputer telah bekerja dengan benar dengan menjalankan Dell Diagnostics.

: Untuk menyambungkan kabel jaringan, terlebih dahulu pasang kabel ke dalam perangkat jaringan dan pasang

6

Mengerjakan komputer Anda

2

Teknologi dan komponen

Bagian ini menjelaskan secara rinci tentang teknologi dan komponen yang tersedia pada sistem.

Topik:

• DDR4

• Fitur USB

• USB Tipe-C

• Keunggulan DisplayPort di atas USB Tipe-C

• HDMI 2.0

DDR4

DDR4 (double data rate generasi keempat) memori adalah penerus kecepatan tinggi ke DDR2 dan DDR3 teknologi dan memungkinkan
hingga 512 GB dalam kapasitas, dibandingkan dengan maksimum DDR3 untuk 128 GB per DIMM. DDR4 sinkron dynamic random-access
memory merupakan kuni perbedaan dari kedua SDRAM dan DDR untuk mencegah pengguna dari menginstal salah jenis memori ke dalam
sistem.

DDR4 membutuhkan 20 persen lebih sedikit atau hanya 1,2 volt, dibandingkan dengan DDR3 yang membutuhkan 1,5 volt daya listrik untuk
beroperasi. DDR4 juga mendukung, mode daya-turun baru yang memungkinkan perangkat induk untuk menjadi standby tanpa perlu untuk
menyegarkan memori. Mode daya-turun dalam diharapkan dapat mengurangi konsumsi daya siaga dengan 40 sampai 50 persen.

Rincian DDR4

Ada perbedaan halus antara modul memori DDR3 dan DDR4, seperti yang tercantum di bawah ini.

Perbedaan notch kunci

Kunci notch pada modul DDR4 di lokasi yang berbeda dari kunci notch pada modul DDR3. Kedua notch berada di tepi penyisipan tapi lokasi
takik pada DDR4 sedikit berbeda, untuk mencegah modul dari yang dipasang ke dalam papan yang tidak kompatibel atau platform.

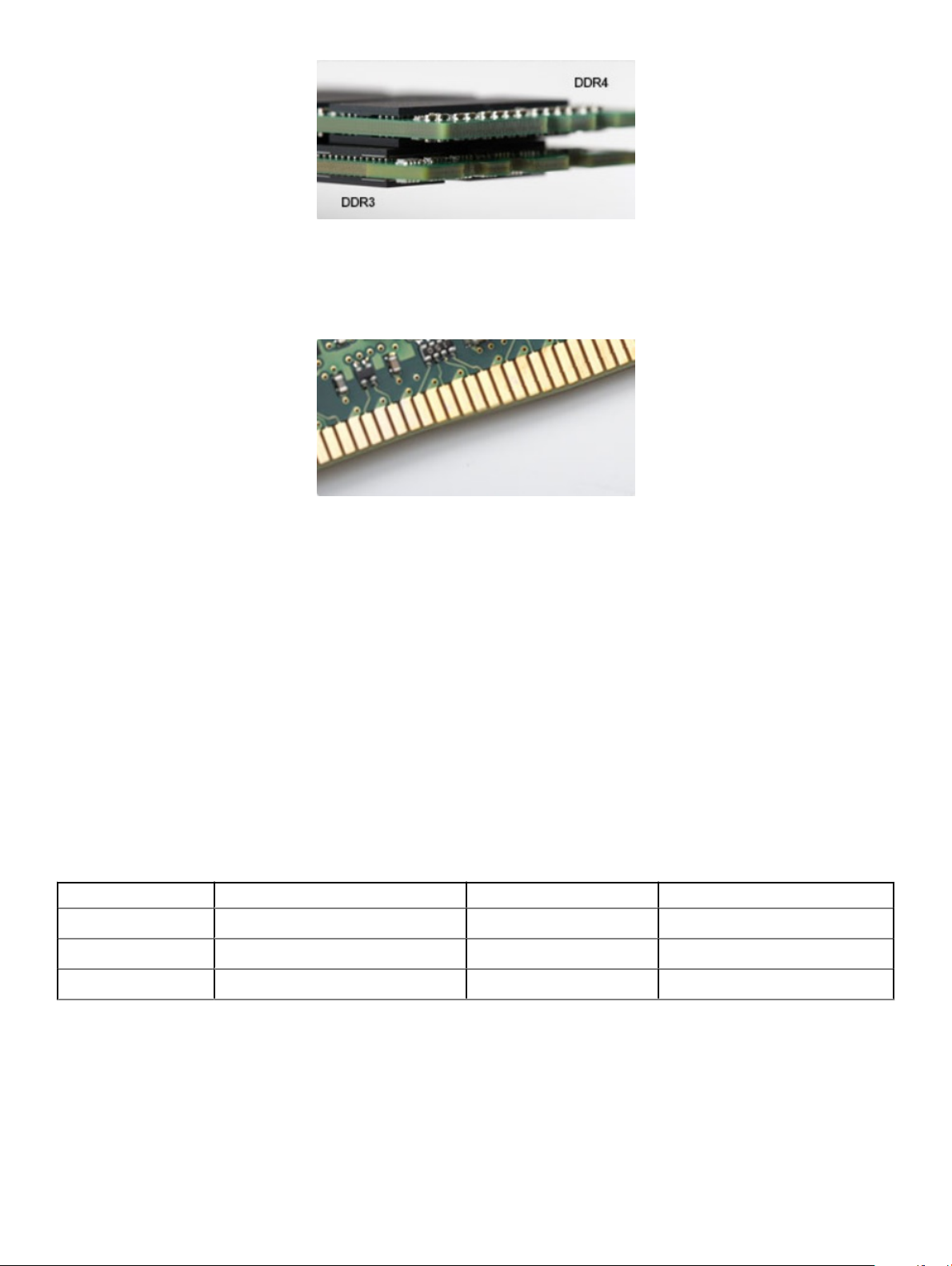

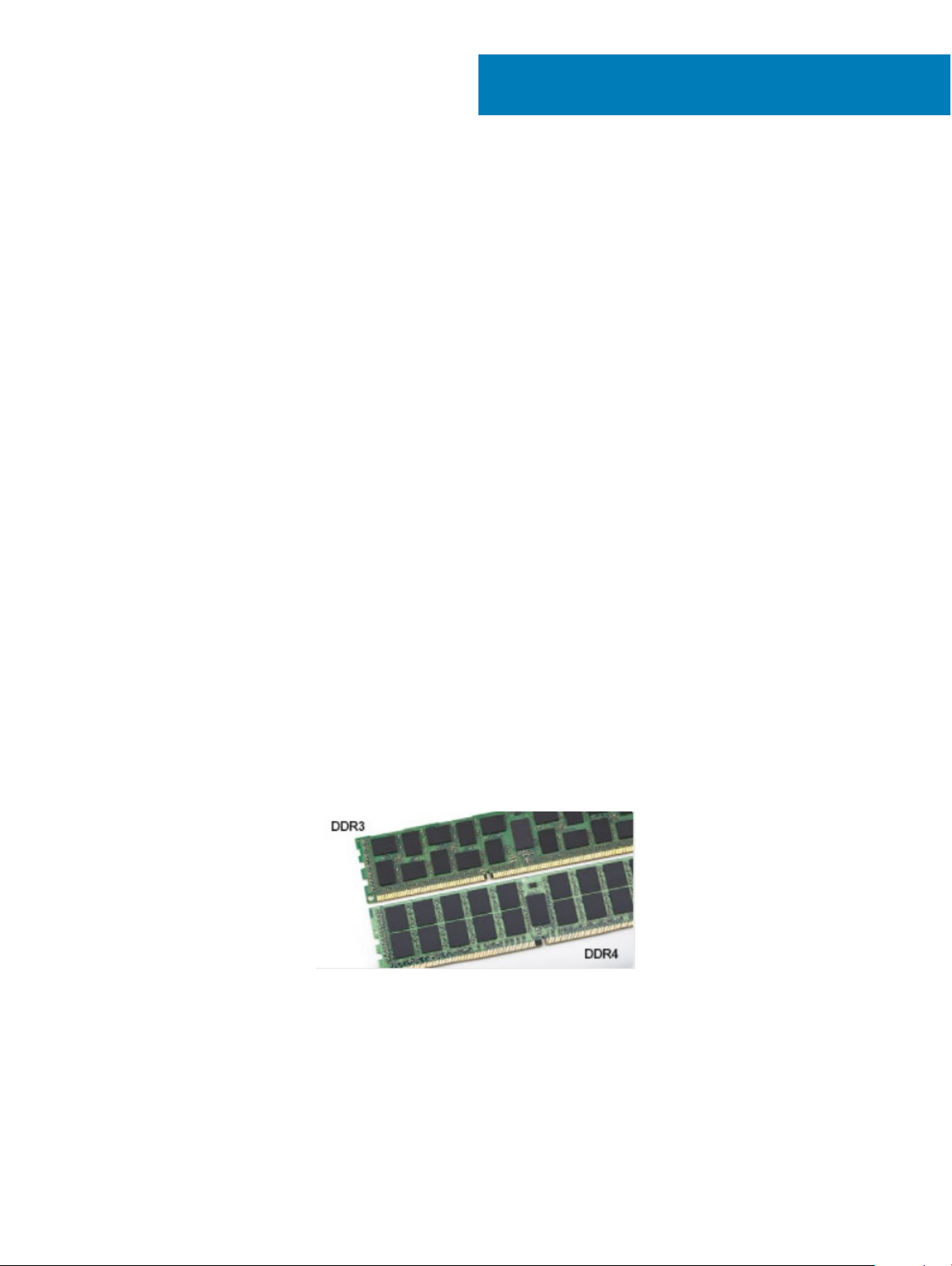

Angka 1. Perbedaan Notch

Ketebalan yang ditingkatkan

Modul DDR4 lebih tebal sedikit dari DDR3, untuk mengakomodasi lapisan lebih sinyal.

Teknologi dan komponen 7

Angka 2. Perbedaan ketebalan

Tepian melengkung

Modul DDR4 memiliki tur tepian melengkung untuk membantu pemasukan dan meringankan tekanan pada PCB selama pemasangan
memori.

Angka 3. Tepian melengkung

Kesalahan pada memori

Kesalahan pada memori pada sistem tampilan ON-FLASH-FLASH atau ON-FLASH-ON kode kesalahan baru. Jika semua memori gagal,
LCD tidak menyala. Penyelesaian masalah untuk kemungkinan kegagalan memori dengan mencoba dikenal modul memori yang baik di
konektor memori di bagian bawah sistem atau di bawah keyboard, seperti pada beberapa sistem portabel.

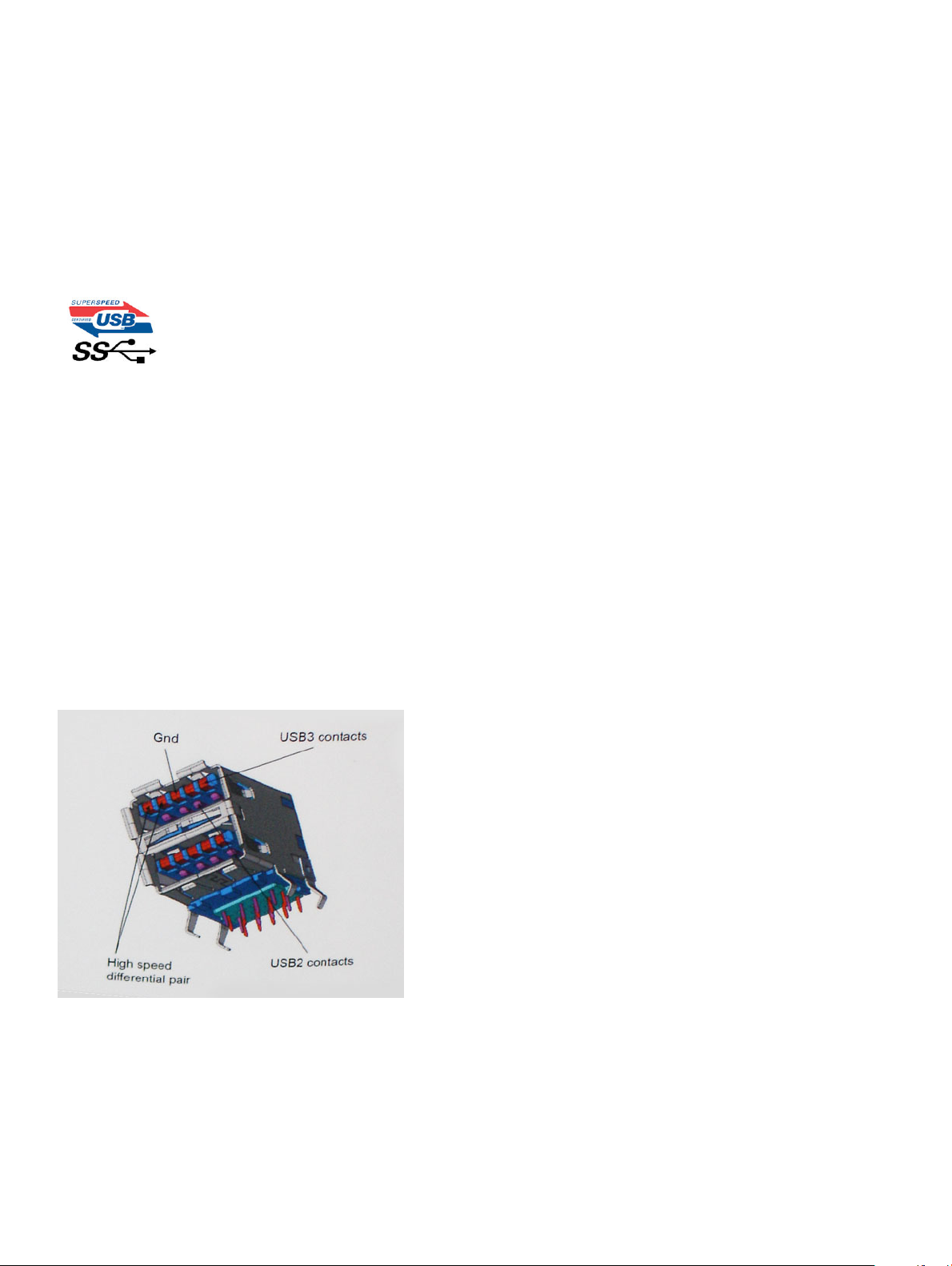

Fitur USB

Universal Serial Bus, atau USB, diperkenalkan pada tahun 1996. USB secara dramatis menyederhanakan koneksi antara komputer host dan
perangkat periferal seperti mouse, keyboard, driver eksternal, dan printer.

Mari kita melihat sekilas tentang evolusi USB dengan merujuk ke tabel di bawah ini.

Tabel 1. Evolusi USB

Tipe Kecepatan Transfer Data Kategori Tahun Perkenalan

USB 3.0/USB 3.1 Gen 1 5 Gbps Kecepatan Super 2010

USB 2.0 480 Mbps Kecepatan Tinggi 2000

USB 3.1 Gen 2 10 Gbps Kecepatan Super 2013

USB 3.0/USB 3.1 Gen 1 (USB SuperSpeed)

Selama bertahun-tahun, USB 2.0 telah tertanam kuat sebagai standar antarmuka de facto di dunia PC dengan sekitar 6 miliar perangkat
yang dijual, namun kebutuhan untuk kecepatan tumbuh dengan yang lebih cepat dengan tuntutan perangkat keras dan kebutuhan

Teknologi dan komponen

8

bandwidth yang semakin besar. USB 3.0/USB 3.1 Gen 1 akhirnya memiliki jawaban untuk tuntutan konsumen dengan secara teoritis 10 kali
lebih cepat dari pendahulunya. Singkatnya, USB 3.1 Gen 1 tur adalah sebagai berikut:

• Laju transfer yang lebih tinggi (hingga 5 Gbps)

• Peningkatan daya bus maksimum dan peningkatan penarikan arus perangkat untuk mengakomodasi perangkat yang memerlukan banyak
daya

• Fitur manajemen daya yang baru

• Transfer data duplex-penuh dan mendukung jenis transfer yang baru

• Kompatibilitas terhadap versi sebelumnya, USB 2.0

• Konektor dan kabel baru

Topik di bawah ini mencakup beberapa pertanyaan umum yang ditanyakan mengenai USB 3.0./USB 3.1 Gen 1.

Kecepatan

Saat ini, ada 3 mode kecepatan didenisikan oleh spesikasi terbaru USB 3.0/ SB 3.1 Gen 1. Mereka adalah Super Speed, Hi-Speed dan Full
Speed. Modus SuperSpeed baru memiliki tingkatan transfer 4,8 Gbps. Sementara spesikasi mempertahankan mode USB Hi-Speed, dan
Full Speed-, umumnya dikenal sebagai USB 2.0 dan 1.1 masing-masing, mode lebih lambat masih beroperasi pada 480 Mbps dan 12 Mbps
masing-masing dan disimpan untuk mempertahankan kompatibilitas di bawahnya.

USB 3.0/USB 3.1 Gen 1 mencapai kinerja yang jauh lebih tinggi dengan adanya perubahan teknis di bawah ini:

• Bus sik tambahan yang ditambahkan bersamaan dengan bus USB 2.0 yang sudah ada (merujuklah ke gambar di bawah ini).

• USB 2.0 sebelumnya memiliki empat buah kabel (daya, arde, dan sepasang kabel untuk data diferensial); USB 3.0/USB 3.1 Gen 1
menambahkan empat buah kabel lagi, yaitu dua pasang untuk sinyal diferensial; (menerima dan memancarkan) sehingga total ada
delapan koneksi di dalam konektor dan pengaturan kabelnya.

• USB 3.0/USB 3.1 Gen 1 menggunakan antarmuka data dua arah, bukan pengaturan USB 2.0 setengah-duplex. Hal ini memberikan
peningkatan 10 kali lipat dalam bandwidth secara teoritis.

Saat ini, dengan semakin meningkatnya tuntutan pada transfer data dengan konten video beresolusi tinggi, perangkat penyimpanan
terabyte, jumlah megapiksel yang tinggi pada kamera digital dll, USB 2.0 mungkin tidak cukup cepat. Selanjutnya, tidak ada koneksi USB 2.0
yang bisa cukup dekat dengan hasil akhir maksimum 480 Mbps secara teoritis, membuat transfer data sekitar 320 Mbps (40 MB/s) —
yang maksimal sebenarnya di dunia nyata. Demikian pula, USB 3.0/USB 3.1 Gen 1 koneksi tidak akan pernah mencapai 4,8 Gbps. Kita
mungkin akan melihat tingkat maksimum dunia nyata dari 400 MB / s dengan overhead. Pada kecepatan ini, USB 3.0/USB 3.1 Gen 1 adalah
perbaikan 10x lebih USB 2.0.

Teknologi dan komponen

9

Aplikasi

USB 3.0/USB 3.1 Gen 1 membuka dan menyediakan lebih banyak ruang kepala untuk perangkat untuk memberikan pengalaman lebih baik
secara keseluruhan. Dimana video USB hampir tidak ditoleransi sebelumnya (baik dari resolusi, latensi, dan perspektif kompresi video
maksimum), mudah untuk membayangkan bahwa dengan 5-10 kali bandwidth yang tersedia, USB solusi video harus bekerja dengan jauh
lebih baik. Single-link DVI membutuhkan hampir 2 Gbps throughput. Dimana 480 Mbps itu membatasi, 5 Gbps lebih dari menjanjikan.
Dengan kecepatan 4,8 Gbps yang dijanjikan, standar akan menemukan jalan ke beberapa produk yang sebelumnya bukan merupakan
wilayah USB, seperti sistem penyimpanan RAID eksternal.

Daftar di bawah ini adalah beberapa produk USB 3.0/USB 3.1 Gen 1 SuperSpeed yang tersedia:

• Layar Eksternal USB 3.0/USB 3.1 Gen 1 Hard Disk

• USB 3.0/USB 3.1 Gen 1 Hard Disk Portabel

• USB 3.0/USB 3.1 Gen 1 Drive Docks & Adaptor

• USB 3.0/USB 3.1 Gen 1 Flash Drives & Pembaca

• USB 3.0/USB 3.1 Gen 1 Solid-state Drives

• USB 3.0/USB 3.1 Gen 1 RAIDs

• Drive Media Optik

• Perangkat Multimedia

• Jaringan

• USB 3.0/USB 3.1 Gen 1 Kartu Adaptor & Hubs

Kompatibilitas

Kabar baiknya adalah bahwa USB 3.0/USB 3.1 Gen 1 telah direncanakan dari awal untuk berdampingan dengan USB 2.0. Pertama-tama,
sementara USB 3.0/USB 3.1 Gen 1 menentukan koneksi sik baru dan dengan demikian kabel baru untuk mengambil keuntungan dari tinggi
kemampuan kecepatan protokol baru, konektor sendiri tetap berbentuk persegi panjang yang sama dengan empat USB 2.0 kontak di tepat
lokasi yang sama seperti sebelumnya. Lima koneksi baru untuk membawa menerima dan data yang dikirimkan secara independen yang hadir
pada USB 3.0/USB 3.1 Gen 1 kabel dan hanya datang ke dalam kontak ketika terhubung ke koneksi USB SuperSpeed yang tepat.

Windows 8/10 akan membawa dukungan asli untuk pengendali USB 3.1 Gen 1. Hal ini berbeda dengan versi sebelumnya dari Windows, yang
terus membutuhkan perangkat terpisah untuk pengendali USB 3.0/USB 3.1 Gen 1 pengendali.

Microsoft mengumumkan bahwa Windows 7 akan memiliki dukungan USB 3.1 Gen 1, mungkin tidak pada rilis langsung, tetapi dalam Service
Pack berikutnya atau versi pembaruan. Hal ini tidak keluar dari pertanyaan untuk berpikir bahwa setelah rilis sukses dari USB 3.0/USB 3.1
Gen 1 dukungan di Windows 7, dukungan SuperSpeed akan mengikuti ke bawah ke Vista. Microsoft telah mengkonrmasi ini dengan
menyatakan bahwa sebagian besar mitra mereka berbagi pendapat yang Vista juga harus mendukung USB 3.0/USB 3.1 Gen 1.

USB Tipe-C

USB Tipe-C adalah konektor sik baru yang kecil. Konektor itu sendiri bisa mendukung berbagai macam standar USB baru yang menarik
seperti USB 3.1 dan USB power delivery (USB PD).

Mode Alternatif

USB Tipe-C adalah standar konektor baru yang sangat kecil. Ukurannya kira-kira sepertiga ukuran plug USB Tipe-A lama. Ini adalah standar
konektor tunggal yang seharusnya dapat digunakan di setiap perangkat. Port USB Tipe-C dapat mendukung berbagai protokol yang
berbeda menggunakan "mode alternatif", yang memungkinkan Anda untuk memiliki adaptor yang dapat menampilkan HDMI, VGA,
DisplayPort, atau jenis koneksi lainnya dari port USB tunggal tersebut.

Teknologi dan komponen

10

USB Power Delivery

Spesikasi USB PD juga saling terkait erat dengan USB Tipe-C. Saat ini, ponsel pintar, tablet, dan perangkat seluler lainnya seringkali
menggunakan koneksi USB untuk mengisi daya. Sambungan USB 2.0 menyediakan daya hingga 2,5 watt — yang akan mengisi daya ponsel
Anda, tapi hanya itu saja. Sebuah laptop mungkin membutuhkan hingga 60 watt, misalnya. Spesikasi USB Power Delivery meningkatkan
pengiriman daya ini hingga 100 watt. Ini memiliki dua arah, jadi perangkat bisa mengirim atau menerima daya. Dan daya ini dapat ditransfer
pada saat yang sama ketika perangkat mentransmisikan data melalui sambungan.

Ini dapat merupakan akhir dari semua kabel pengisian daya laptop yang dimiliki, dengan segala pengisian melalui koneksi USB standar. Anda
dapat mengisi daya laptop Anda dari salah satu pak baterai portabel yang Anda gunakan untuk mengisi daya ponsel pintar dan perangkat
portabel Anda mulai hari ini. Anda dapat menyambungkan laptop Anda ke layar eksternal yang tersambung ke kabel daya, dan layar eksternal
tersebut akan mengisi daya laptop Anda saat Anda menggunakannya sebagai layar eksternal — semuanya melalui satu koneksi USB Tipe-C
yang kecil. Untuk menggunakan ini, perangkat dan kabel tersebut harus mendukung USB Power Delivery. Hanya memiliki koneksi USB Tipe­C tidak berarti mereka dapat melakukannya.

USB Tipe-C dan USB 3.1

USB 3.1 adalah standar USB yang baru. Bandwidth USB 3 secara teori adalah 5 Gbps sama dengan USB 3.1 Gen 1, sedangkan bandwidth
USB 3.1 Gen 2 adalah 10 Gbps. Itu merupakan dua kali lipat bandwidth, secepat konektor Thunderbolt generasi pertama. USB Tipe-C tidak
sama dengan USB 3.1. USB Tipe-C hanya berupa konektor, dan teknologi yang mendasarinya bisa saja USB 2 atau USB 3.0. Bahkan, tablet
Android N1 Nokia menggunakan konektor USB Tipe-C, namun di dalamnya semua adalah USB 2.0 — bahkan tidak ada USB 3.0. Namun,
teknologi ini sangat erat kaitannya.

Keunggulan DisplayPort di atas USB Tipe-C

• Kinerja penuh DisplayPort audio/video (A/V) (hingga 4K pada 60Hz)

• Arah pemasangan dan arah kabel yang dapat dibalik

• Kompatibilitas terhadap VGA, DVI dengan adapter

• Data SuperSpeed USB (USB 3.1)

• Mendukung HDMI 2.0a dan kompatibel dengan versi sebelumnya

HDMI 2.0

Topik ini menjelaskan tentang HDMI 2.0 dan tur-turnya beserta dengan keuntungannya.

HDMI (High-Denition Multimedia Interface) adalah antarmuka audio/video yang didukung industri, tidak terkompresi, semua digital. HDMI
menyediakan antarmuka antara sumber audio/video digital yang kompatibel, seperti DVD player, atau penerima A/V dan audio digital yang
kompatibel dan / atau monitor video, seperti TV digital (DTV). Penerapan yang ditujukan untuk HDMI adalah TV, dan pemutar DVD.
Keuntungan utama adalah pengurangan kabel dan ketentuan perlindungan konten. HDMI mendukung video standar, disempurnakan, atau
resolusi tinggi, ditambah audio multisambungan digital pada kabel tunggal.

Fitur HDMI 2.0

• HDMI Ethernet Channel (Saluran Ethernet HDMI) - Menambahkan jaringan kecepatan tinggi ke suatu tautan HDMI, memungkinkan
pengguna untuk memanfaatkan sepenuhnya perangkat yang didukung IP tanpa memerlukan kabel Ethernet terpisah

• Audio Return Channel (Saluran Kembali Audio) - Memungkinkan TV yang terhubung ke HDMI yang memiliki tuner terintegrasi di
dalamnya untuk mengirimkan "upstream" data audio ke sistem audio sekeliling, menghilangkan kebutuhan akan kabel audio terpisah

• 3D - Menetapkan protokol input/output untuk format video 3D utama, yang memungkinkan untuk memainkan game 3D dan
menggunakan aplikasi home theater 3D

• Content Type (Jenis Konten) - Pengaturan sinyal waktu nyata antara display dan perangkat sumber, memungkinkan TV untuk
mengoptimalkan pengaturan gambar berdasarkan jenis konten

Teknologi dan komponen

11

• Ruang Warna Tambahan - Menambahkan dukungan untuk mode warna tambahan yang digunakan dalam fotogra digital dan gras
komputer

• 4K Support (Dukungan 4K) - Memungkinkan resolusi video yang jauh melebihi 1080p, mendukung display generasi terbaru yang akan
menandingi sistem Digital Cinema yang digunakan dalam beberapa bioskop komersial

• HDMI Micro Connector (Konektor MIkro HMDI) - Sebuah konektor baru yang berukuran lebih kecil untuk telepon dan perangkat
portabel lainnya, mendukung resolusi video hingga 1080p

• Automotive Connection System (Sistem Koneksi Otomotif) - Kabel dan konektor baru untuk sistem video otomotif yang didesain
untuk memenuhi kebutuhan yang unik dari lingkungan bermotor sambil memberikan kualitas HD yang sebenarnya

Keuntungan HDMI

• Kualitas HDMI mentransferkan video dan audio digital yang tidak dikompresi untuk memberikan kualitas gambar yang paling tinggi,
paling jernih

• Rendah biaya HDMI menyediakan kualitas dan fungsional antarmuka digital sambil juga mendukung format video yang tidak dikompresi
dalam cara yang sederhana dan hemat biaya

• Audio HDMI mendukung beberapa format audio, dari stereo standar hingga suara sekeliling multisaluran

• HDMI menggabungkan video dan audio multisaluran ke dalam suatu kabel tunggal, menghilangkan biaya yang besar, kerumitan, dan
kebingungan karena banyaknya kabel seperti yang saat ini digunakan dalam sistem A/V

• HDMI mendukung komunikasi antar sumber video (seperti pemutar video) dan DTV, memungkinkan fungsionalitas baru

12 Teknologi dan komponen

Membongkar dan merakit kembali

Penutup samping

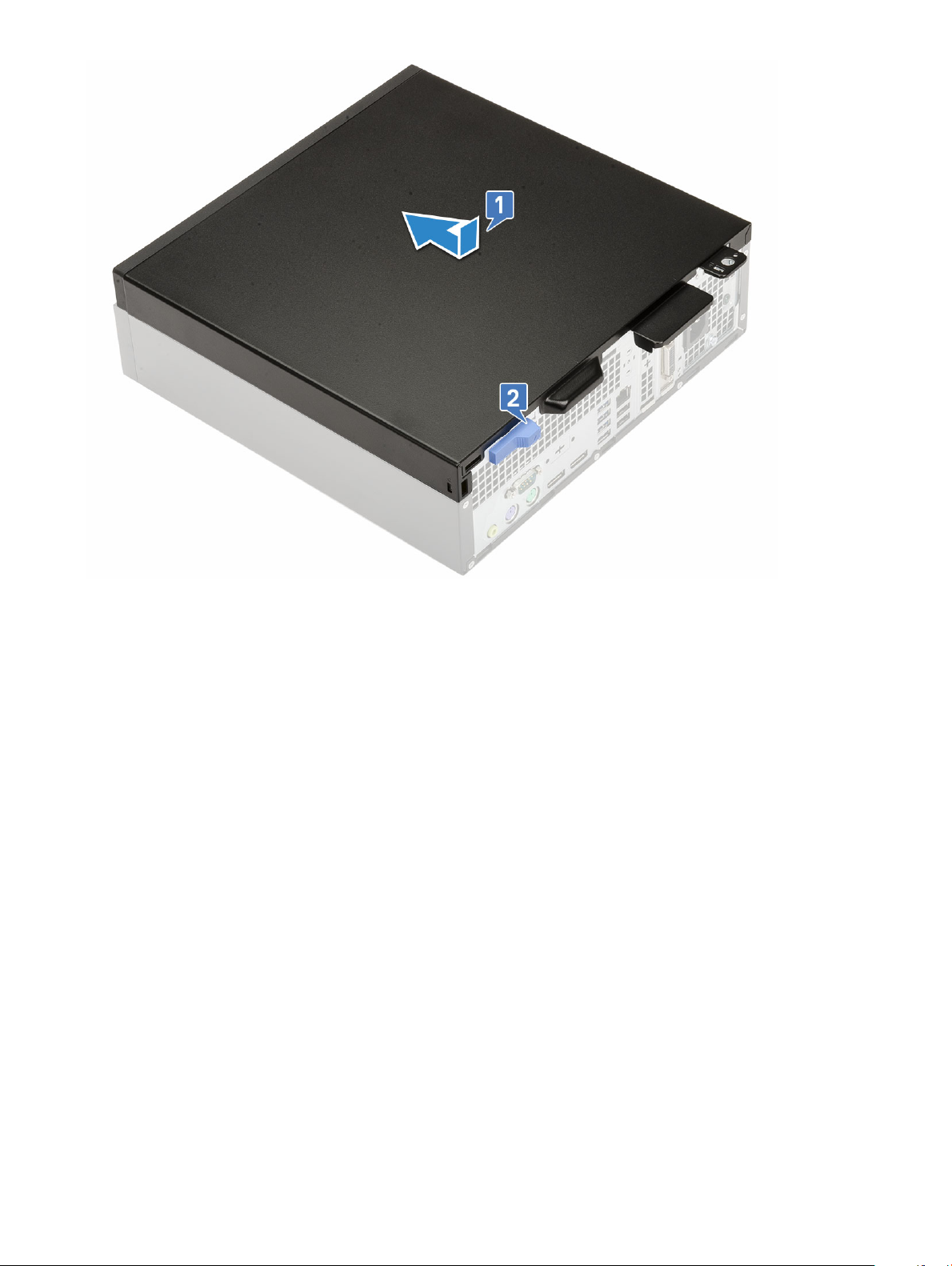

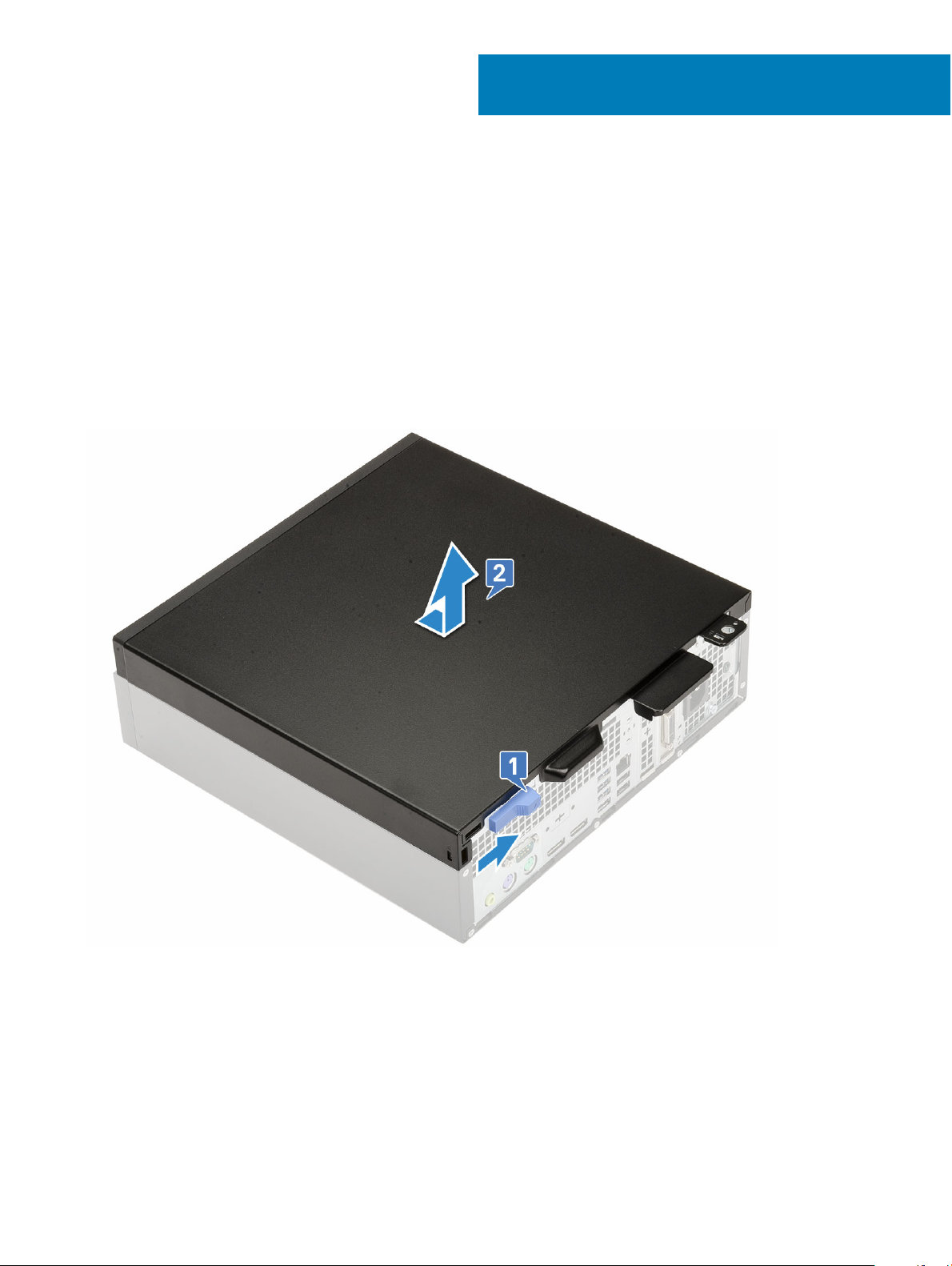

Melepaskan penutup samping

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Untuk melepaskan penutup:

a Geser kait pelepas di sisi belakang sistem Anda hingga terdengar bunyi klik untuk membuka kunci penutup samping [1].
b Geser dan angkat penutup samping dari sistem [2].

3

Memasang penutup samping

1 Tempatkan penutup pada sistem dan geser penutup tersebut hingga terdengar bunyi klik tanda telah terpasang dengan benar [1].

2 Kait pelepas mengunci penutup samping ke sistem secara otomatis [2].

Membongkar dan merakit kembali 13

3 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

kartu Ekspansi

Melepaskan kartu ekspansi

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan Penutup samping.

3 Untuk melepaskan kartu ekspansi:

a Tarik tab logam untuk melepaskan kait kartu ekspansi. [1]
b Tarik tab pelepas di dasar kartu ekspansi [2].
c Lepaskan sambungan dan angkat kartu ekspansi keluar dari konektor pada board sistem [3].

14

Membongkar dan merakit kembali

Memasang kartu ekspansi

1 Masukkan kartu ekspansi ke dalam konektor pada board sistem [1].

2 Tekan kartu ekspansi sampai terpasang pada tempatnya ditandai dengan bunyi klik [2].

3 Tutup kait kartu ekspansi dan tekan samapi terpasang pada tempatnya ditandai dengan bunyi klik [3].

Membongkar dan merakit kembali

15

4 Pasang Penutup samping.

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Baterai sel berbentuk koin

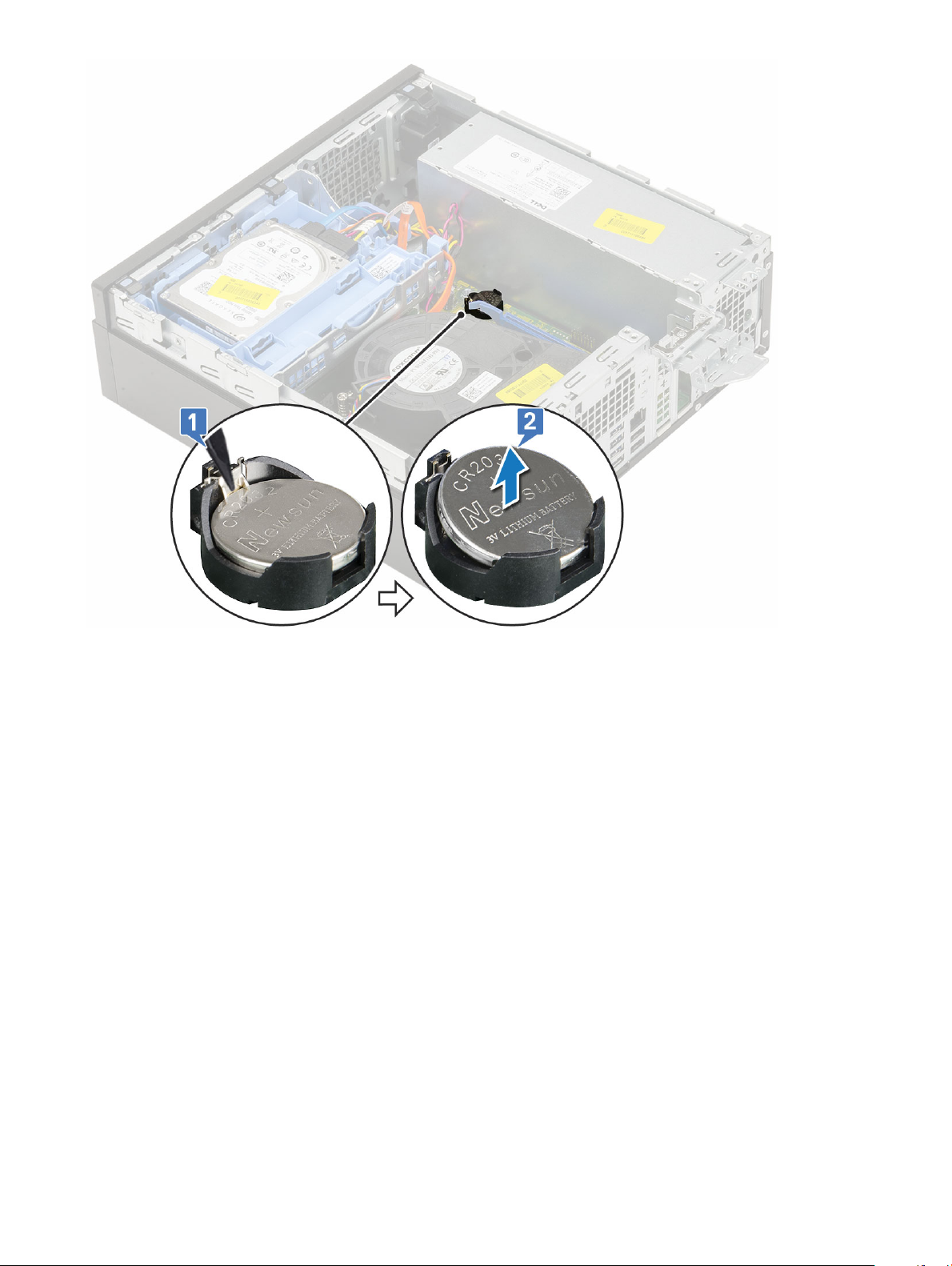

Melepaskan baterai sel berbentuk koin

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan Penutup samping.

3 Untuk melepaskan baterai sel berbentuk koin:

a Dengan menggunakan pencungkil plastik, tekan kait pelepas sampai baterai sel berbentuk koin menyembul keluar [1].
b Lepaskan baterai sel berbentuk koin dari sistem [2].

16

Membongkar dan merakit kembali

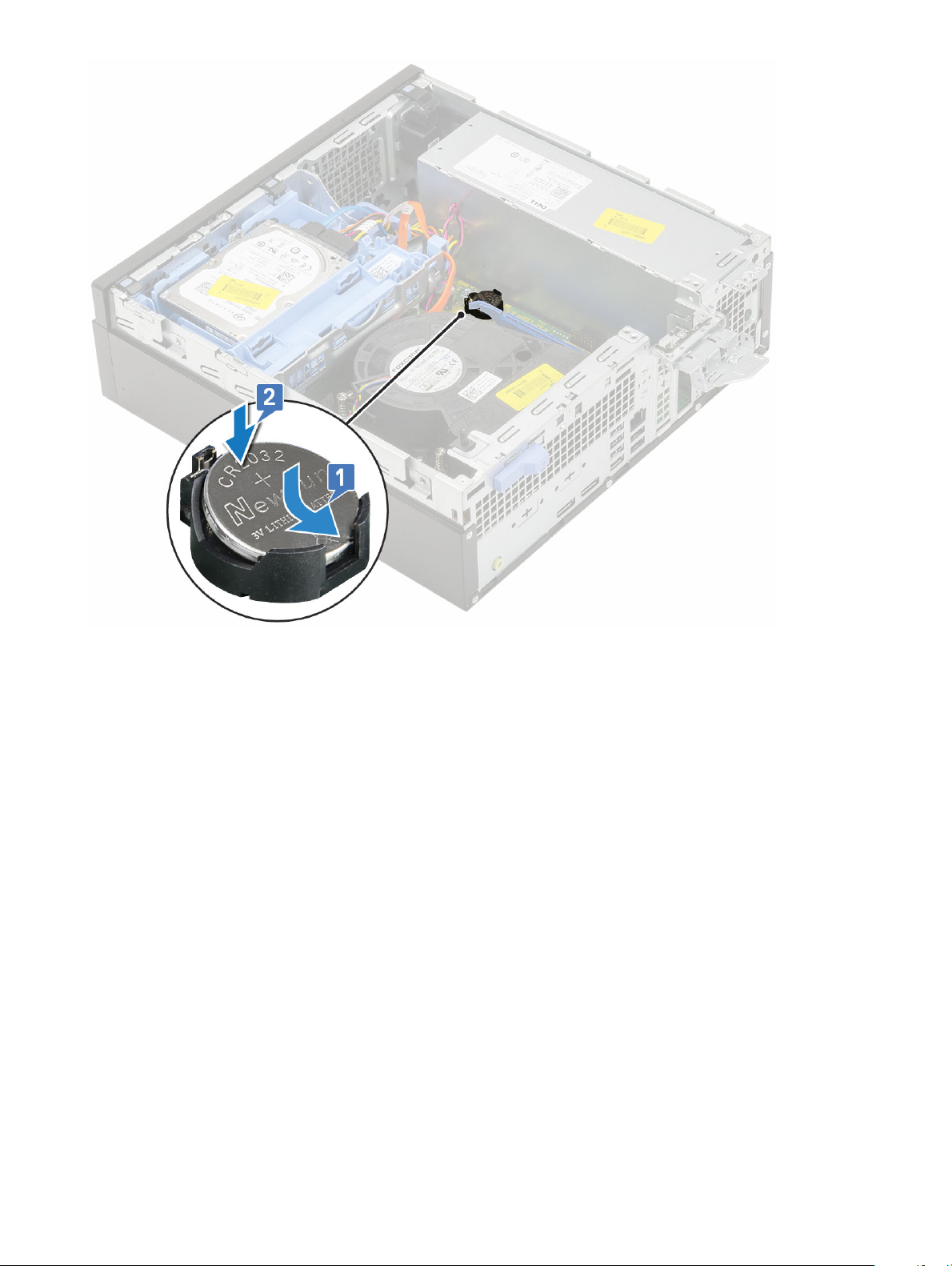

Memasang baterai sel berbentuk koin

1 Tempatkan baterai sel berbentuk koin ke dalam slotnya pada board sistem [1].

2 Tekan baterai ke dalam konektor sampai terpasang pada tempatnya [2].

Membongkar dan merakit kembali

17

3 Pasang Penutup samping.

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Unit hard disk

Tergantung pada kongurasi yang Anda pilih, Anda akan memiliki salah satu unit hard disk 3,5–inci atau dua unit hard disk 2,5–inci.

Melepaskan unit hard disk

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan Penutup samping.

3 Untuk melepaskan hard disk:

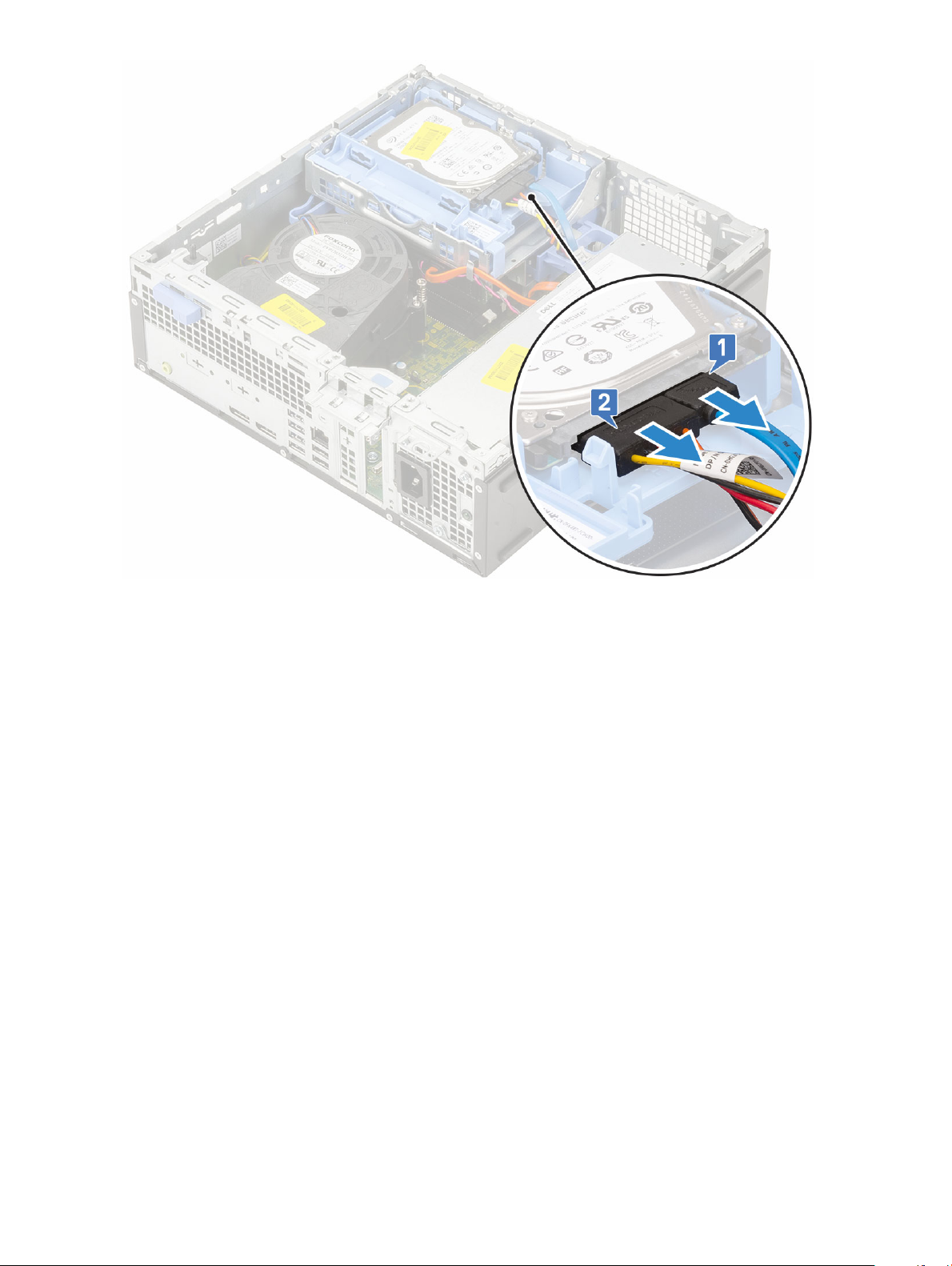

a Lepaskan sambungan kabel data hard disk dan kabel daya dari konektor pada hard disk [1, 2].
b Dorong tab pelepas dan angkat unit hard disk dari sistem [3].

Membongkar dan merakit kembali

18

Memasang unit hard disk

1 Sejajarkan tab pada unit hard disk dengan slot pada sasis pada sudut 30 derajat [1].

2 Tekan unit hard disk sehingga terpasang dengan kuat ke rangka hard disk dan drive optik [2].

3 Sambungkan kabel data hard disk dan kabel daya hard disk ke konektor pada hard disk [3,4]

Membongkar dan merakit kembali

19

4 Pasang Penutup samping.

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Bezel Depan

Melepaskan bezel depan

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan Penutup samping.

3 Untuk melepaskan bezel depan:

a Cungkil tab penahan untuk melepaskan bezel depan dari sistem [1].
b Putar bezel depan keluar dari komputer [2] dan tarik untuk melepaskan kaitan pada bezel depan dari slot panel depan [3].

20

Membongkar dan merakit kembali

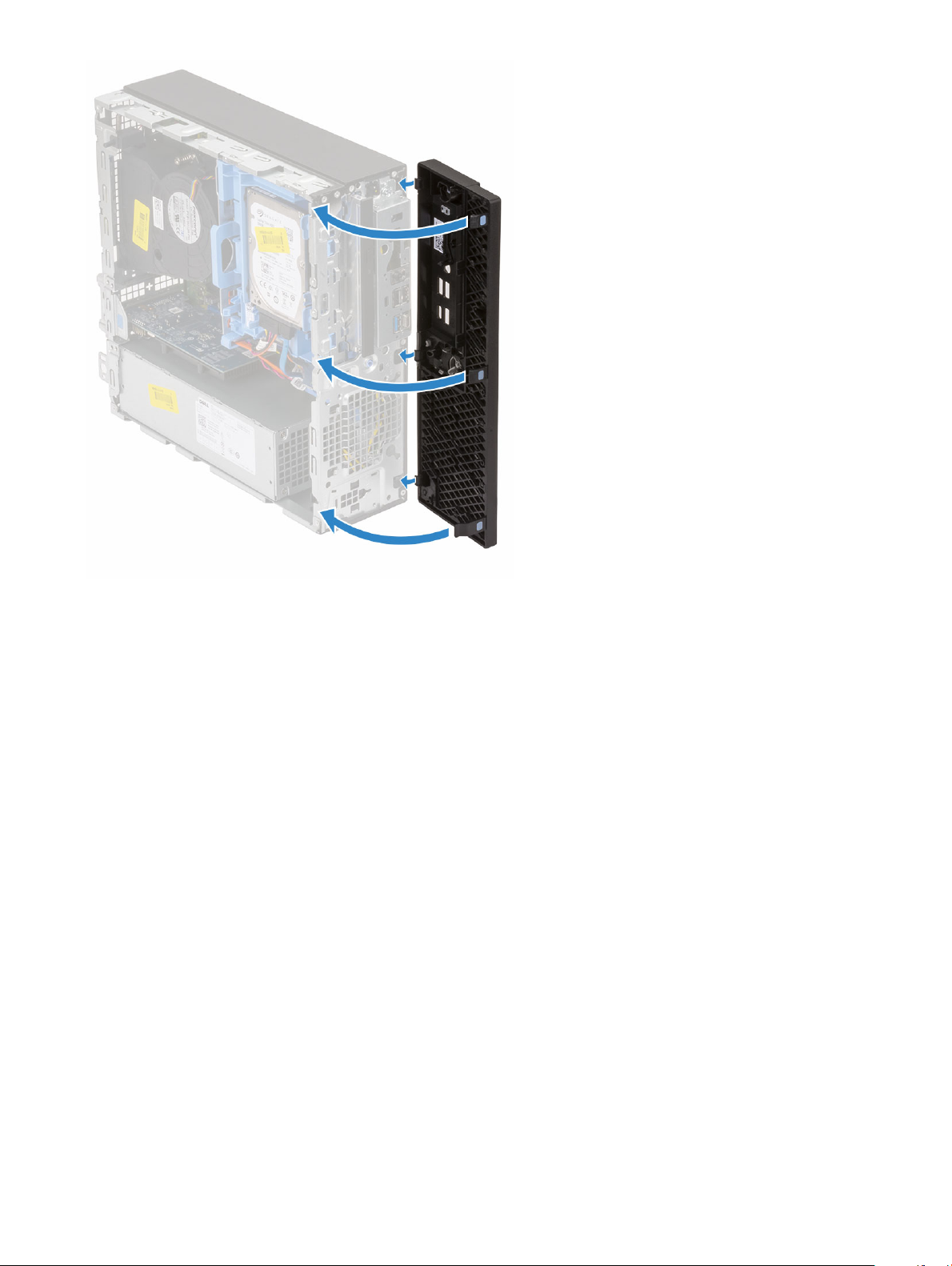

Memasang bezel depan

1 Sejajarkan bezel dan masukkan tab penahan pada bezel ke dalam slot pada sistem.

2 Tekan bezel sampai tab masuk ke tempatnya, ditandai dengan tanda klik.

Membongkar dan merakit kembali

21

3 Pasang Penutup samping.

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Modul hard disk dan drive optik

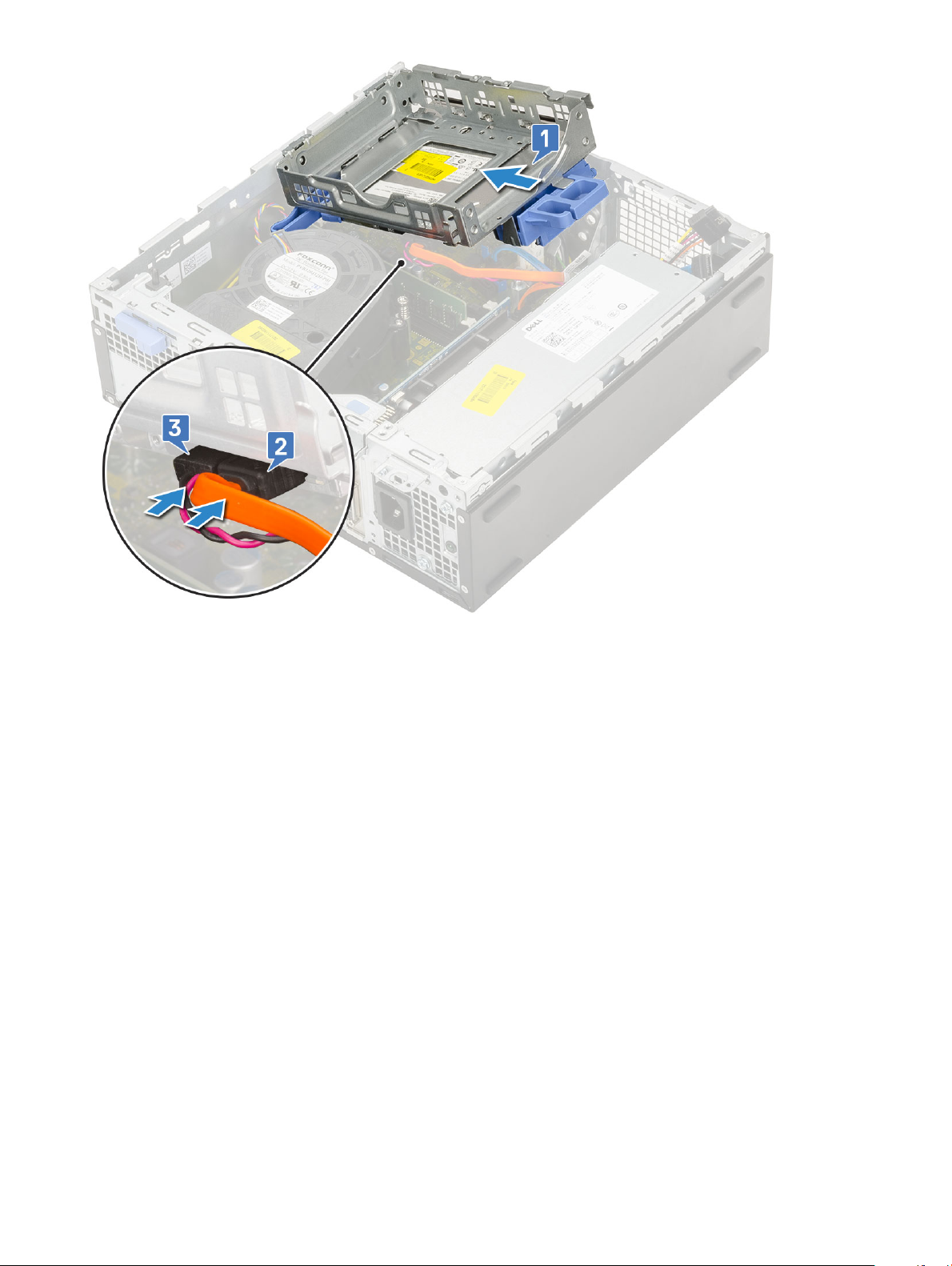

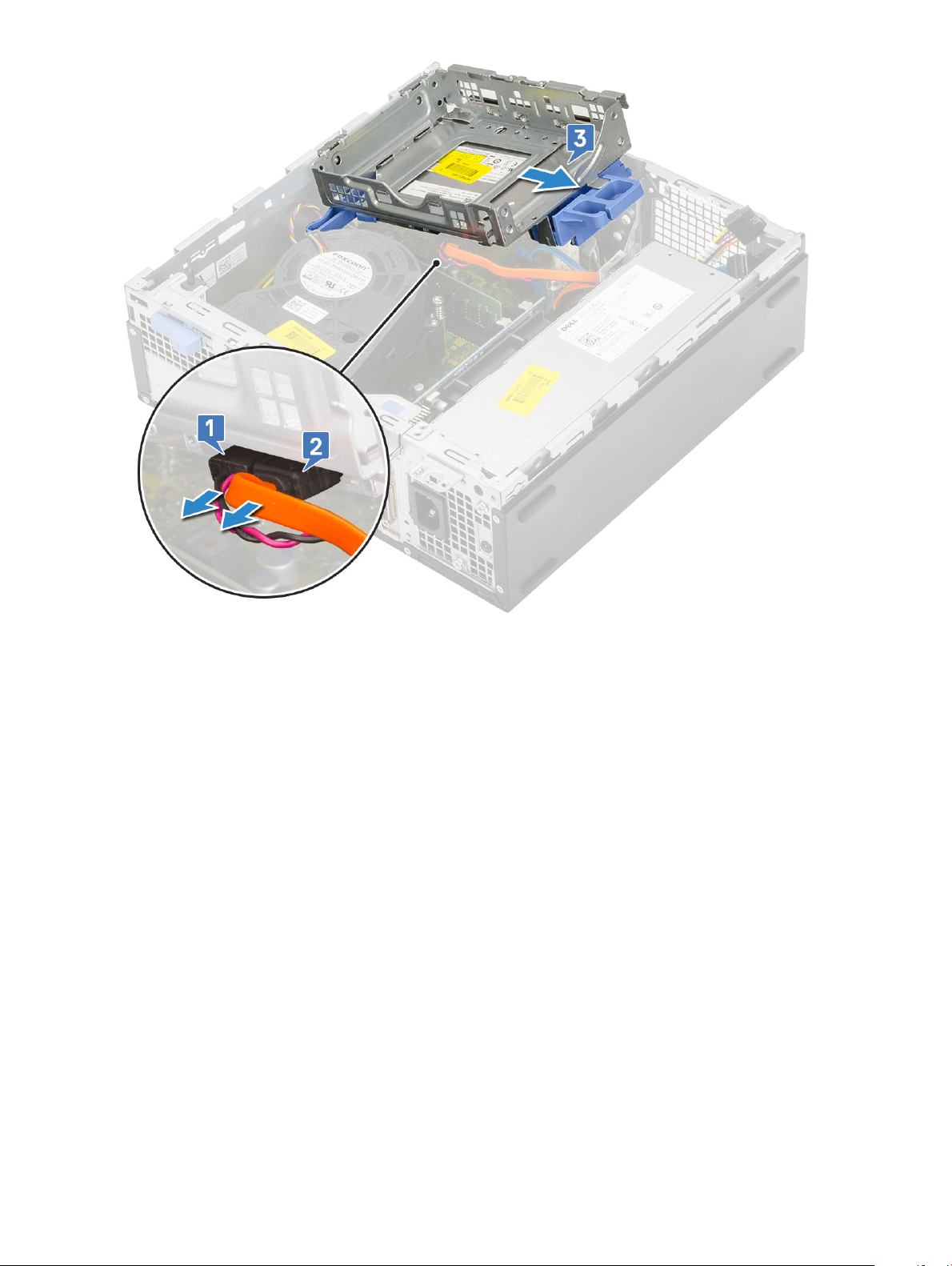

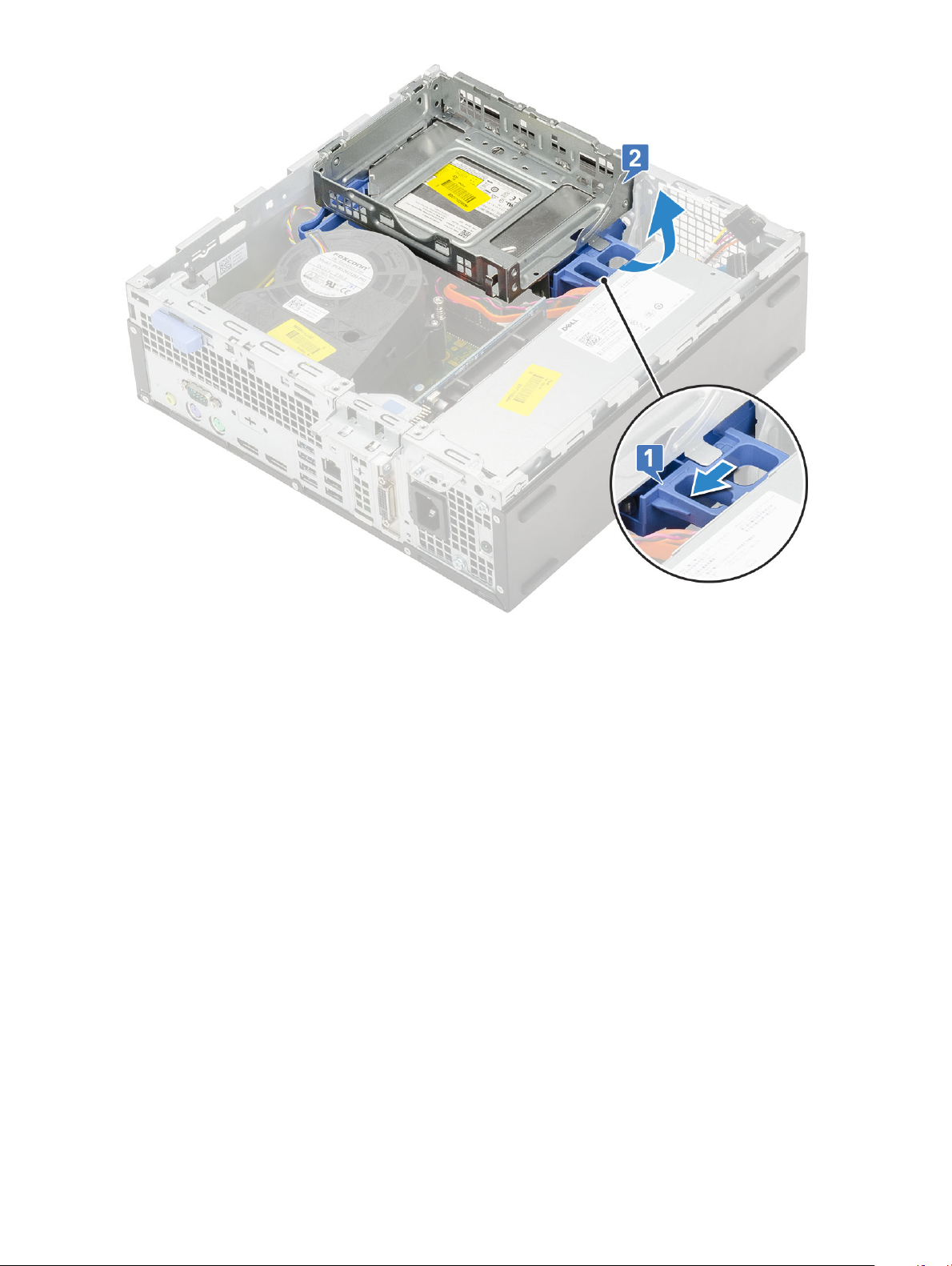

Melepaskan modul hard disk dan drive optik

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD

3 Untuk melepaskan modul hard disk dan drive optik:

a Lepaskan perutean kabel drive optik [1] dan kabel hard disk [2] melalui klip retensi dan tab pelepas HDD-ODD masing-masing.

Membongkar dan merakit kembali

22

b Geser tab pelepas untuk membuka kunci modul hard disk dan optik [1].
c Angkat modul hard disk dan optik [2]

Membongkar dan merakit kembali

23

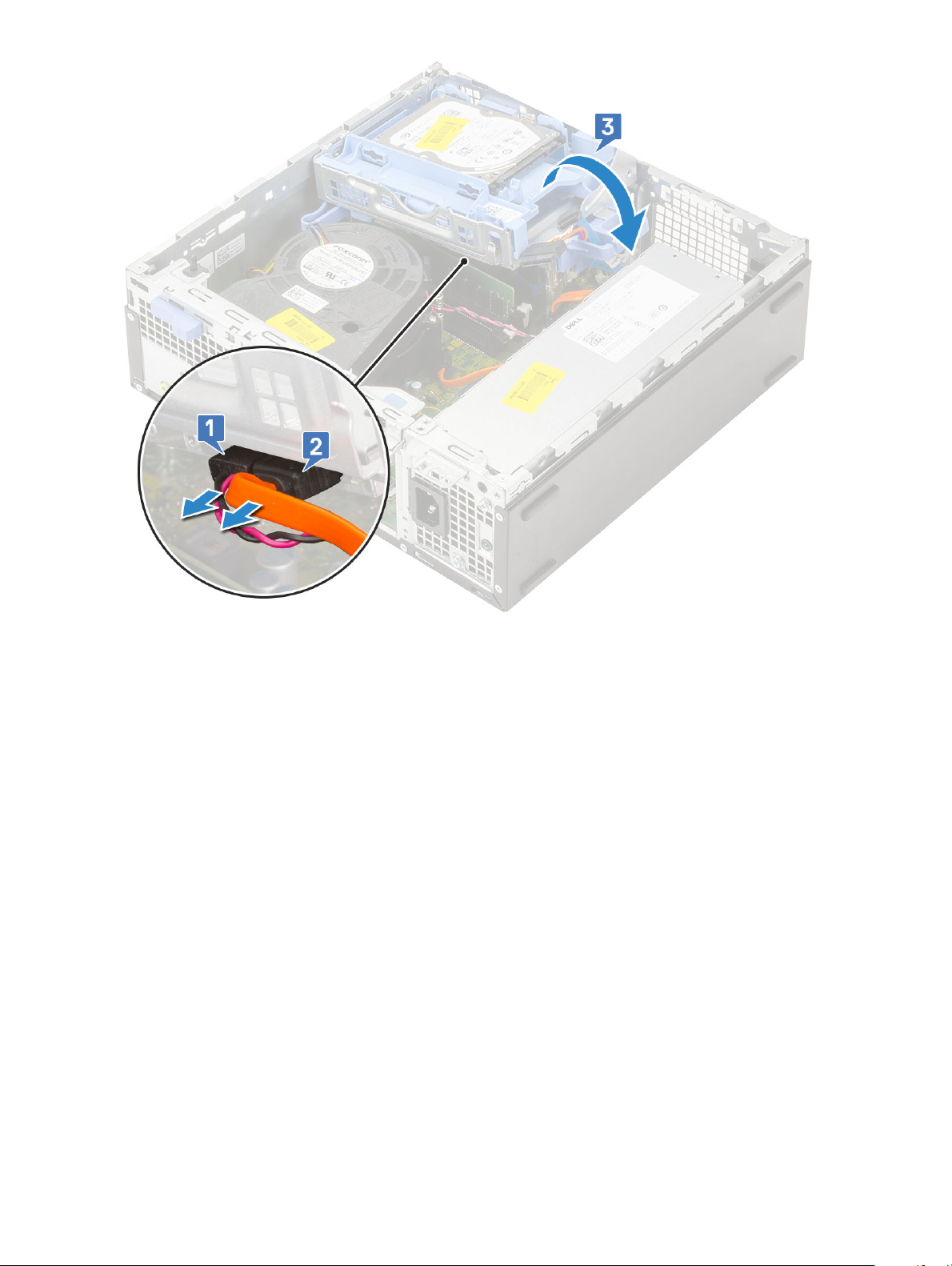

4 Untuk melepaskan modul hard disk dan drive optik:

a Lepaskan sambungan kabel data drive optik dan kabel daya drive optik dari konektor pada drive optik [1, 2].
b Geser dan angkat modul hard disk dan drive optik dari sistem [3].

24

Membongkar dan merakit kembali

Memasang modul hard disk dan drive optik

1 Masukkan tab pada modul hard disk dan drive optik ke dalam slot pada sistem pada sudut 30 derajat [1].

2 Sambungkan kabel data drive optik dan kabel daya ke konektor pada drive optik [2, 3].

Membongkar dan merakit kembali

25

3 Turunkan modul hard disk dan modul drive optik sehingga ditempatkan di slotnya [1].

4 Geser tab pelepas untuk mengunci modul [2].

26

Membongkar dan merakit kembali

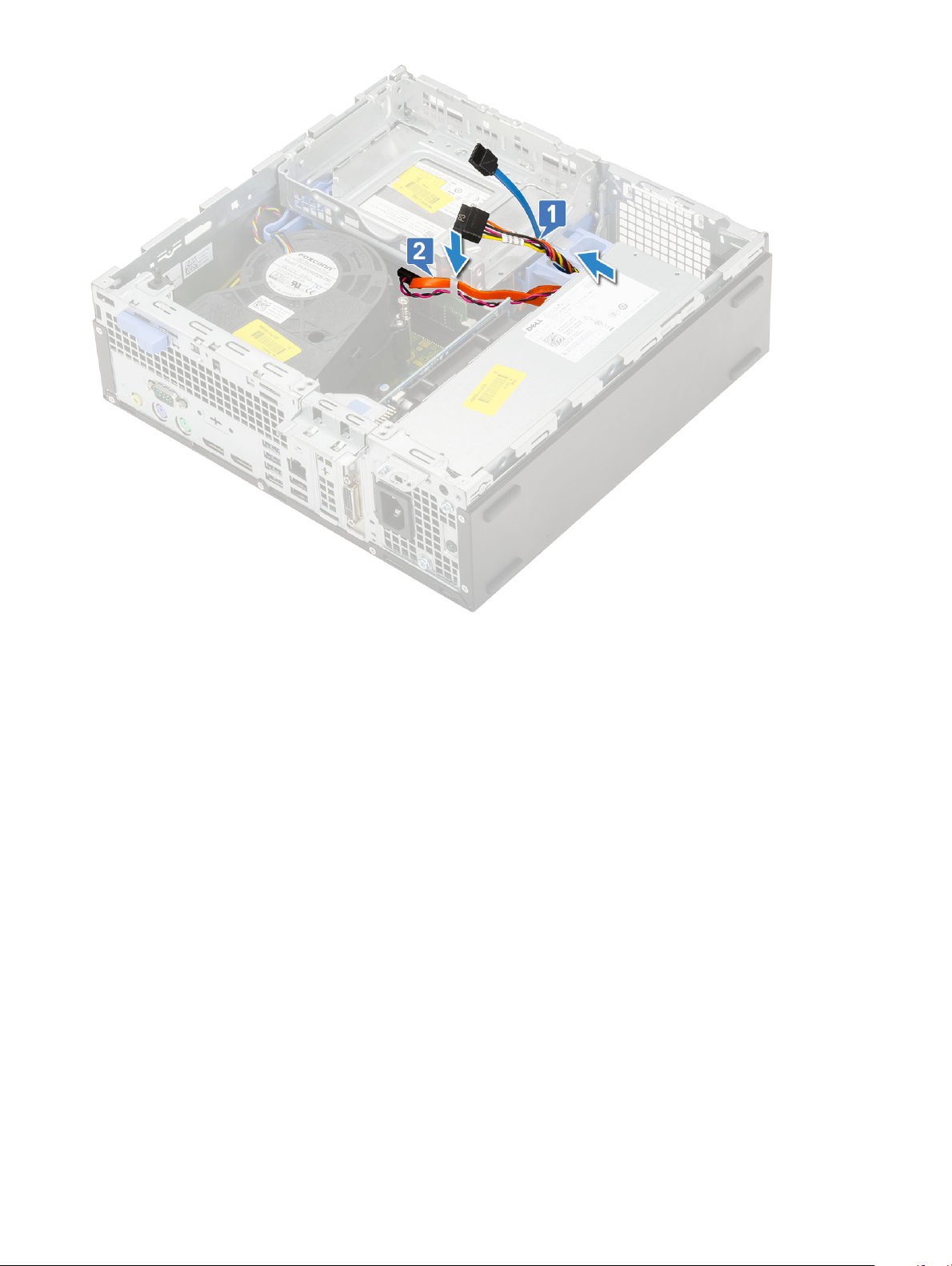

5 Rutekan kabel data hard disk dan daya melalui tab pelepas HDD-ODD [1].

6 Rutekan kabel data drive optik dan kabel daya melalui klip penahan [2].

Membongkar dan merakit kembali

27

7 Pasang:

a Unit HDD
b Bezel depan
c Penutup samping

8 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Drive optik

Melepaskan drive optik

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan

3 Untuk melepaskan drive optik:

a Lepaskan sambungan kabel data hard disk dan kabel daya dari konektor pada hard disk [1, 2].

Membongkar dan merakit kembali

28

b Geser tab pelepas untuk membuka kunci modul hard disk dan optik [1].
c Angkat modul hard disk dan optik [2].

Membongkar dan merakit kembali

29

d Lepaskan sambungan kabel data drive optik dan kabel daya drive optik dari konektor pada drive optik [1, 2] dan turunkan modul

hard disk dan optik sampai terpasang.

30

Membongkar dan merakit kembali

e Dorong kait pelepas pada drive optik [1] dan tarik drive optik keluar dari sistem [3].

Membongkar dan merakit kembali

31

Memasang drive optik

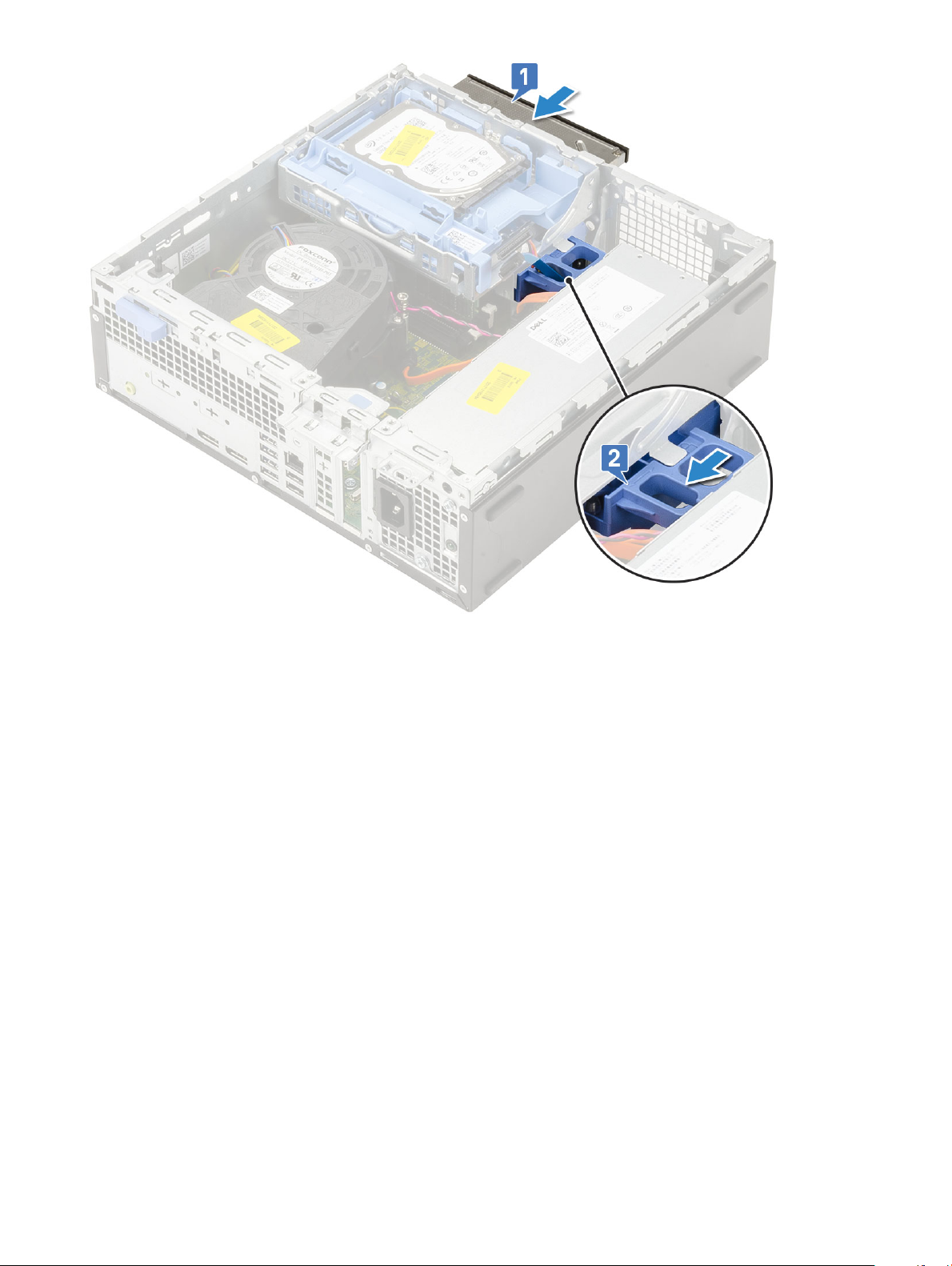

1 Geser drive optik ke dalam slotnya pada sistem [1].

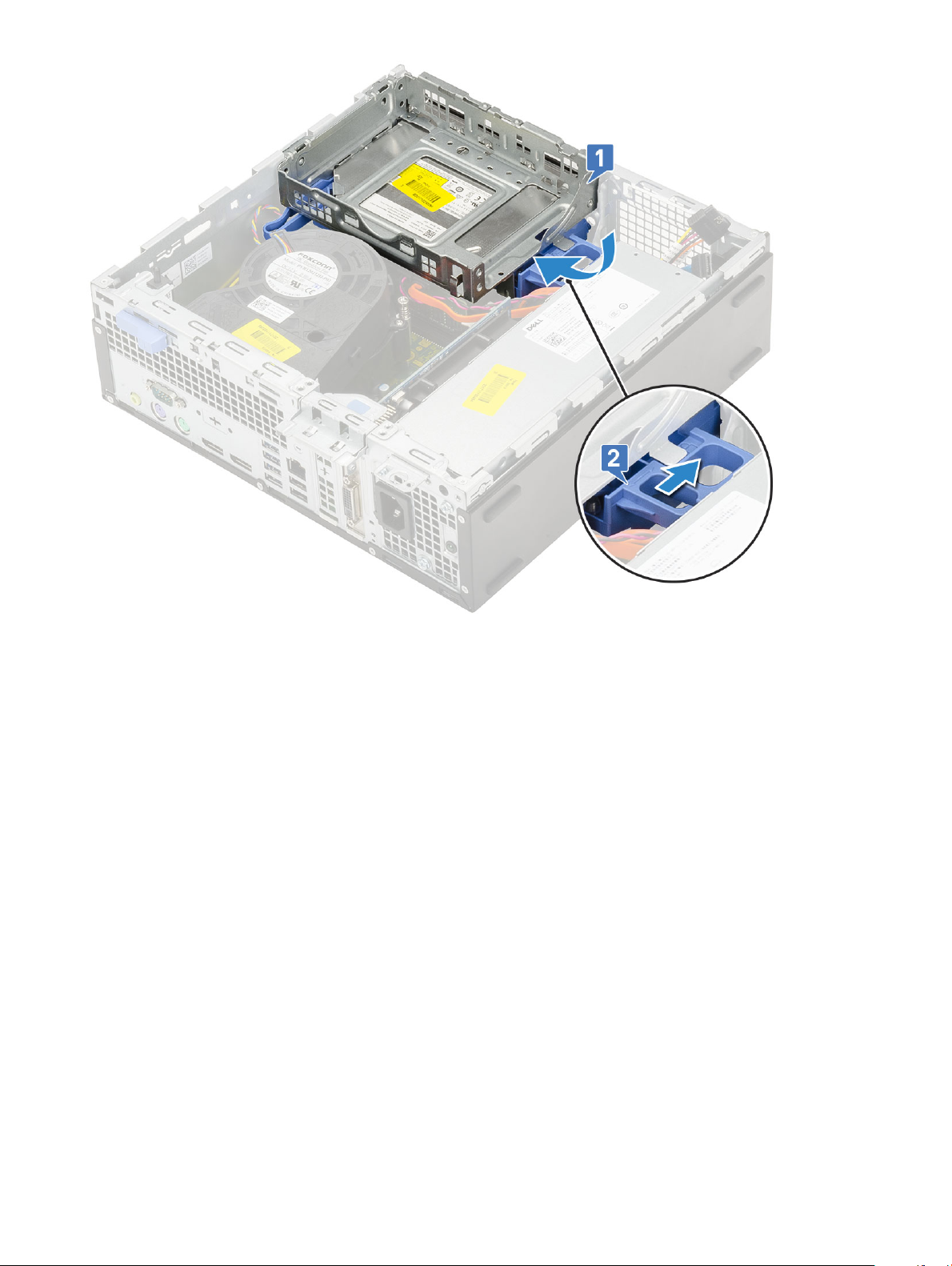

2 Geser tab pelepas untuk melepaskan kunci modul hard disk dan drive optik [2].

32

Membongkar dan merakit kembali

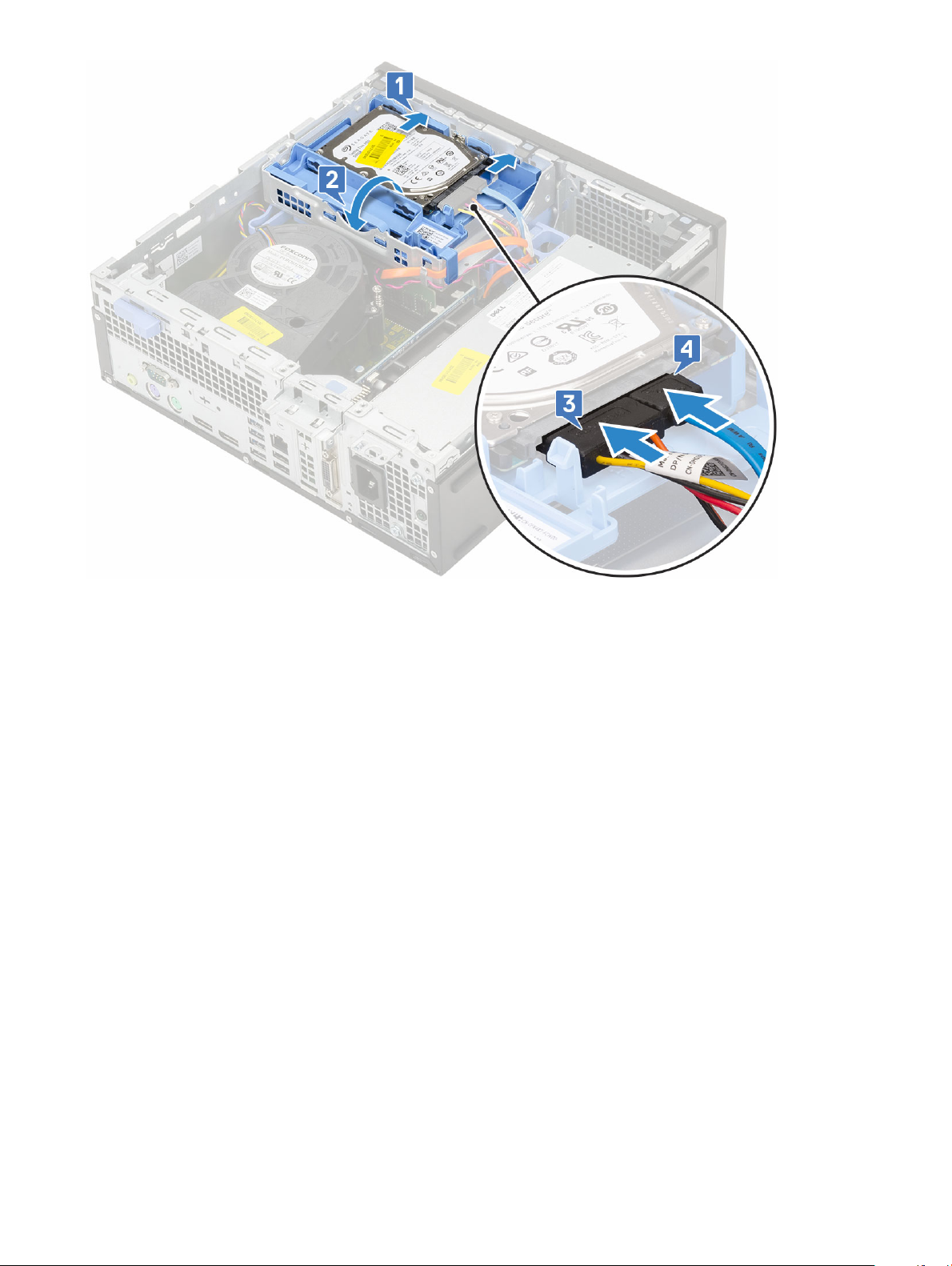

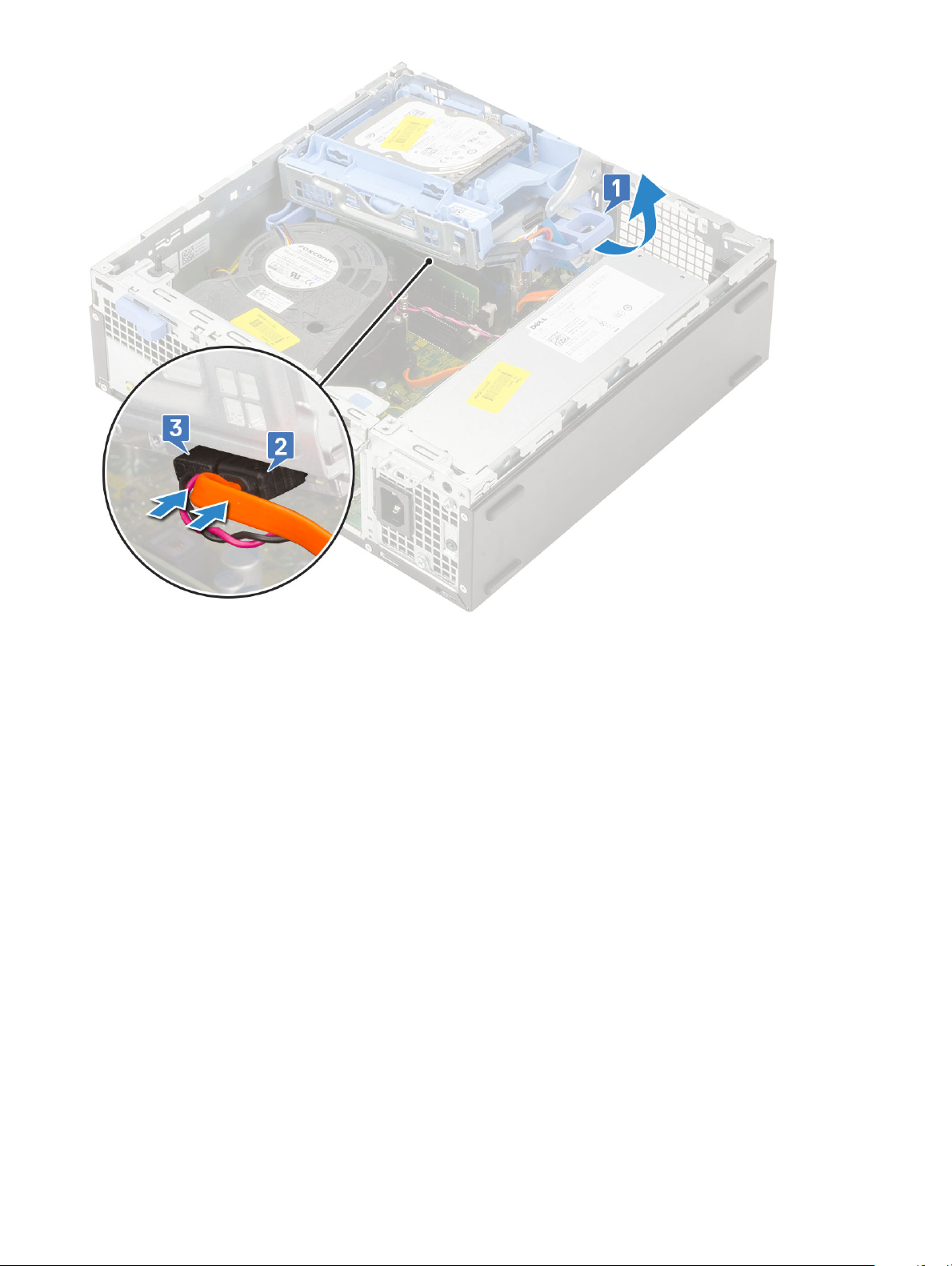

3 Angkat modul hard disk dan optik [1], sambungkan kabel data drive optik dan kabel daya ke konektor pada drive optik [2, 3].

Membongkar dan merakit kembali

33

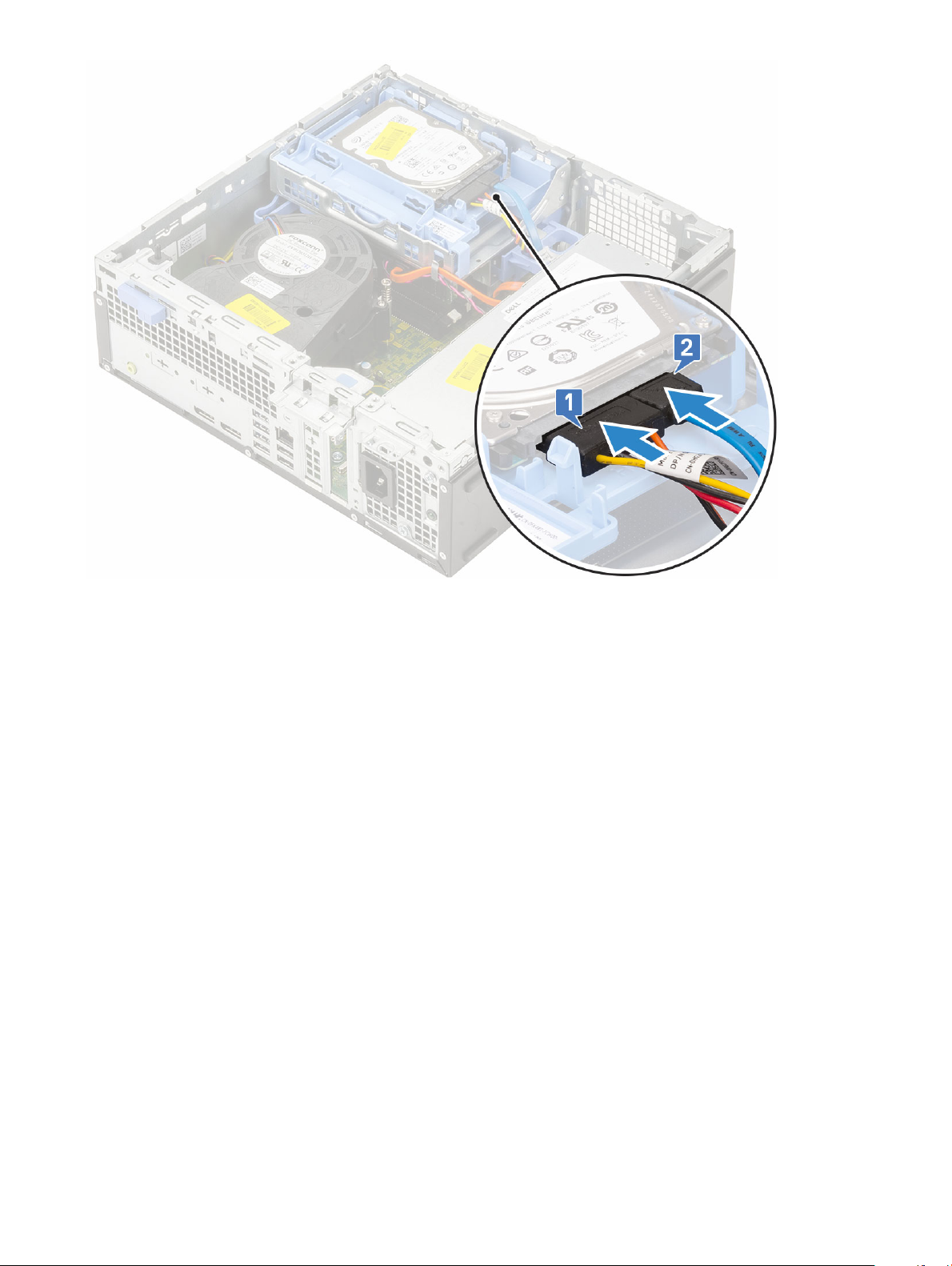

4 Sambungkan kabel data hard disk dan kabel daya hard disk ke konektor pada hard disk [1,2].

34

Membongkar dan merakit kembali

5 Geser tab pelepas untuk mengunci modul [2].

Membongkar dan merakit kembali

35

6 Pasang:

a Bezel depan
b Penutup samping

7 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Modul memori

Melepaskan modul memori

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik

3 Untuk melepaskan modul memori:

a Cungkil untuk membuka tab penahan dari kedua sisi untuk mengangkat modul memori dari konektor [1].
b Lepas modul memori dari board sistem [2].

Membongkar dan merakit kembali

36

Memasang modul memori

1 Sejajarkan takik pada modul memori dengan tab pada konektor modul memori.

2 Masukkan modul memori ke dalam soket modul memori [1].

3 Tekan modul memori sampai tab penahan modul memori tersebut terpasang ke tempatnya ditandai dengan bunyi klik [2].

Membongkar dan merakit kembali

37

4 Pasang:

a Modul hard disk dan drive optik
b Unit HDD
c Bezel depan
d Penutup samping

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Kipas unit pendingin

Melepaskan kipas unit pendingin

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik

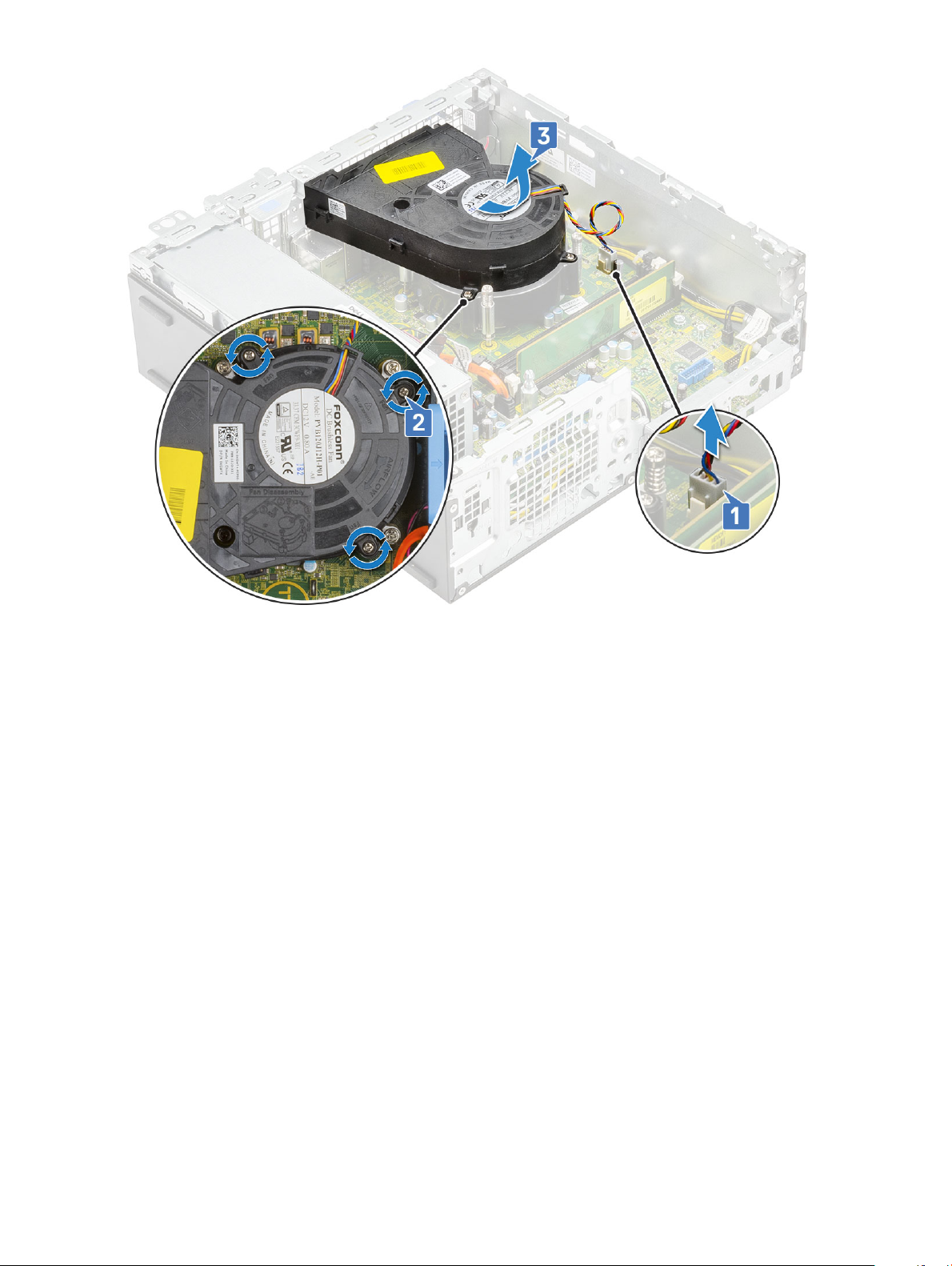

3 Untuk melepaskan kipas unit pendingin:

a Lepaskan sambungan kabel kipas unit pendingin dari konektornya pada papan sistem [1].
b Lepaskan 3 sekrup yang menahan kipas unit pendingin ke unit pendingin [2].
c Angkat kipas unit pendingin dari sistem [3].

Membongkar dan merakit kembali

38

Memasang kipas unit pendingin

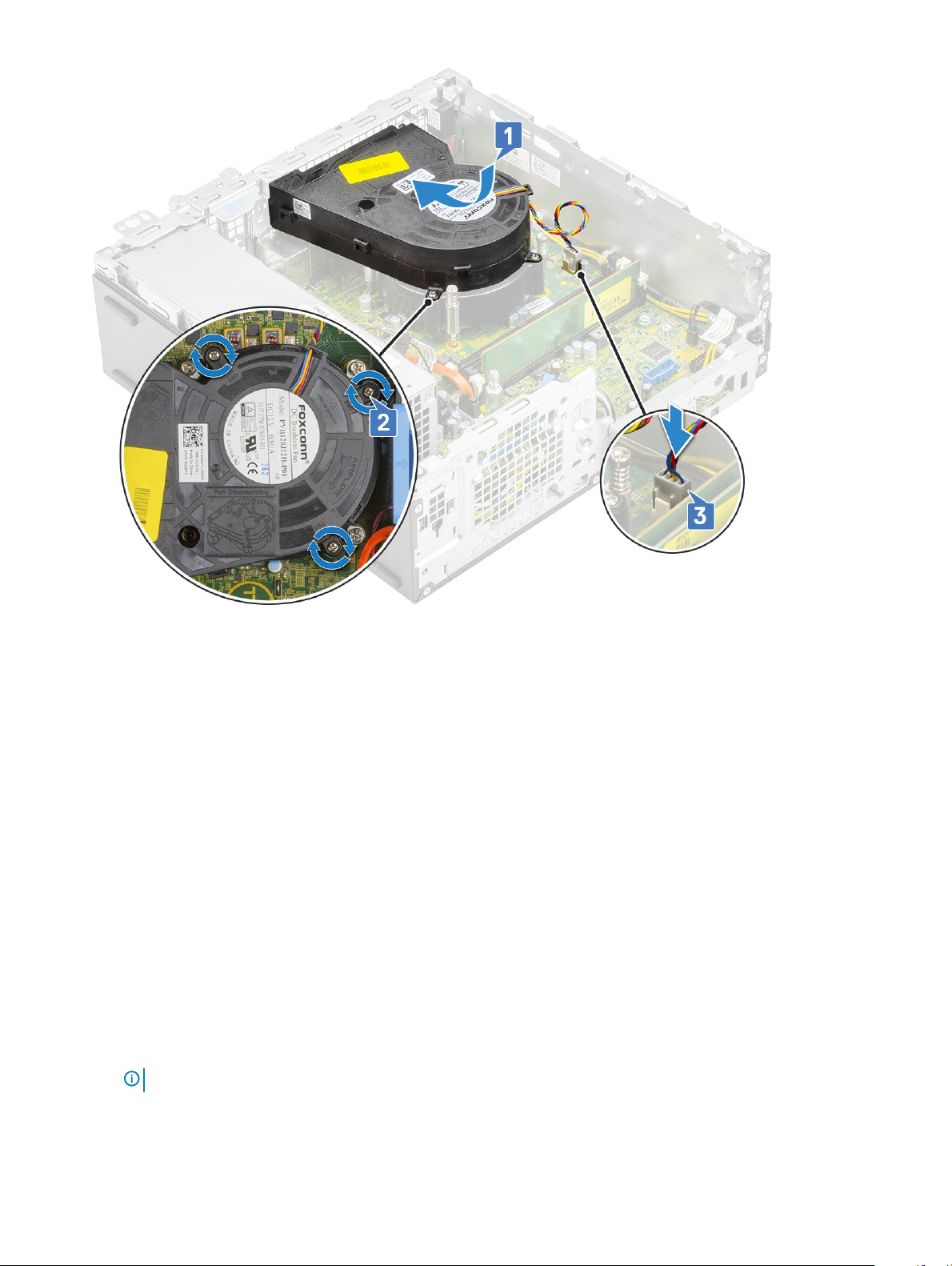

1 Sejajarkan kipas pendingin dengan unit pendingin [1].

2 Pasang kembali 3 sekrup yang menahan kipas pendingin ke unit pendingin [2].

3 Sambungkan kabel kipas pendingin ke konektor pada papan sistem [3].

Membongkar dan merakit kembali

39

4 Pasang:

a Modul hard disk dan drive optik
b Unit HDD
c Bezel depan
d Penutup samping

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Unit pendingin

Melepaskan unit pendingin

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik
e Kipas pendingin

3 Untuk melepaskan unit pendingin:

a Lepaskan penutup unit pendingin dari unit pendingin.

CATATAN

40 Membongkar dan merakit kembali

: Kendurkan sekrup secara berurutan (1,2,3,4) seperti yang tertera pada papan sistem.

b Kendurkan 4 sekrup tertambat yang menahan unit pendingin [1] dan angkat dari ke sistem [2].

CATATAN

: Kendurkan sekrup secara berurutan (1,2,3,4) seperti yang tertera pada papan sistem.

Membongkar dan merakit kembali 41

Memasang unit pendingin

1 Sejajarkan unit pendingin dengan prosesor [1].

2 Kencangkan 4 sekrup penahan untuk menahan unit pendingin ke papan sistem [2].

CATATAN

42 Membongkar dan merakit kembali

: Kencangkan sekrup secara berurutan (1,2,3,4) seperti yang tertera pada papan sistem.

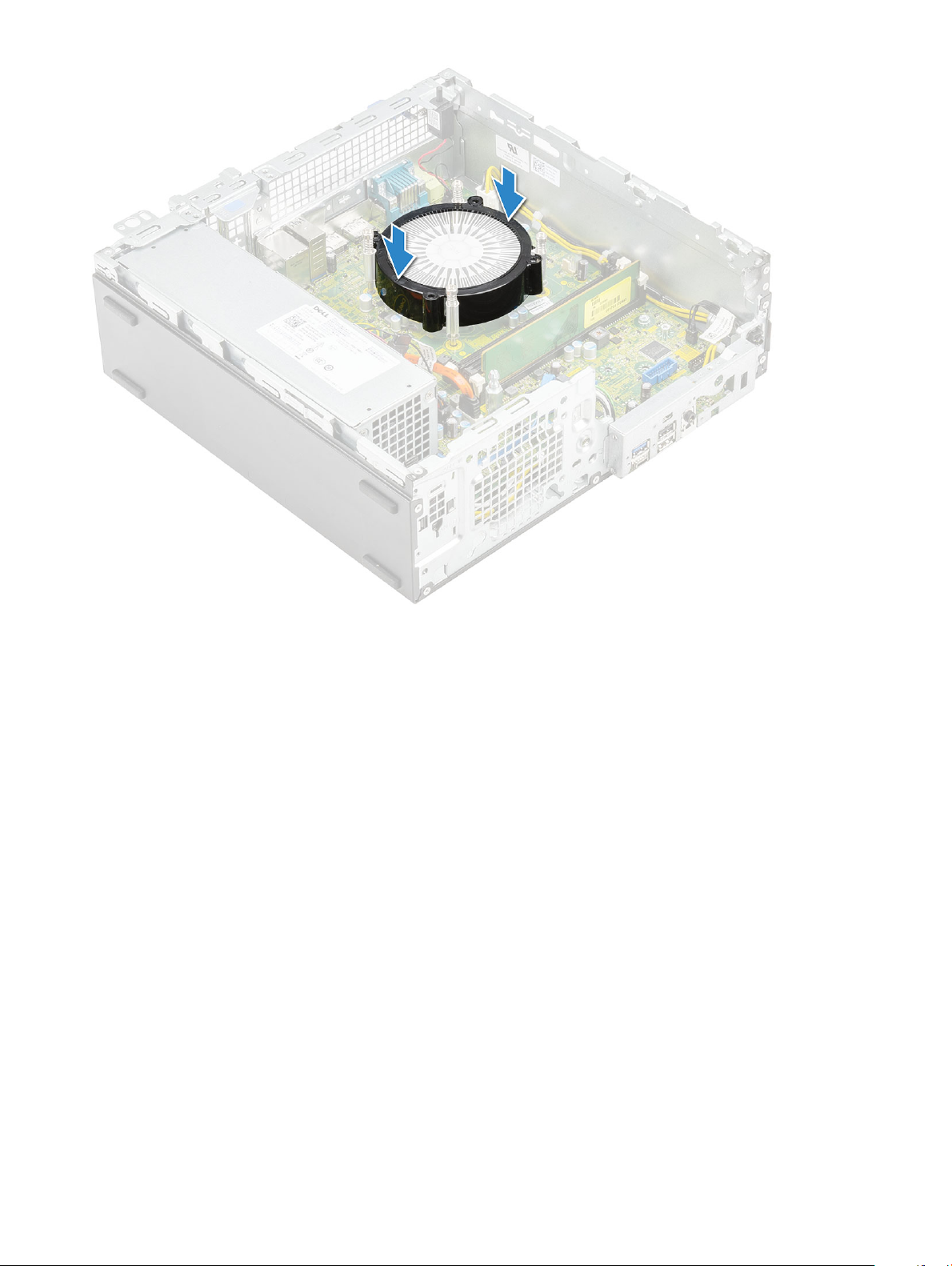

3 Pasang penutup unit pendingin pada unit pendingin.

Membongkar dan merakit kembali

43

4 Pasang:

a Kipas pendingin
b Modul hard disk dan drive optik
c Unit HDD
d Bezel depan
e Penutup samping

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Sakelar intrusi

Melepaskan sakelar intrusi

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik
e Kipas unit pendingin
f Unit pendingin

3 Untuk melepaskan sakelar intrusi:

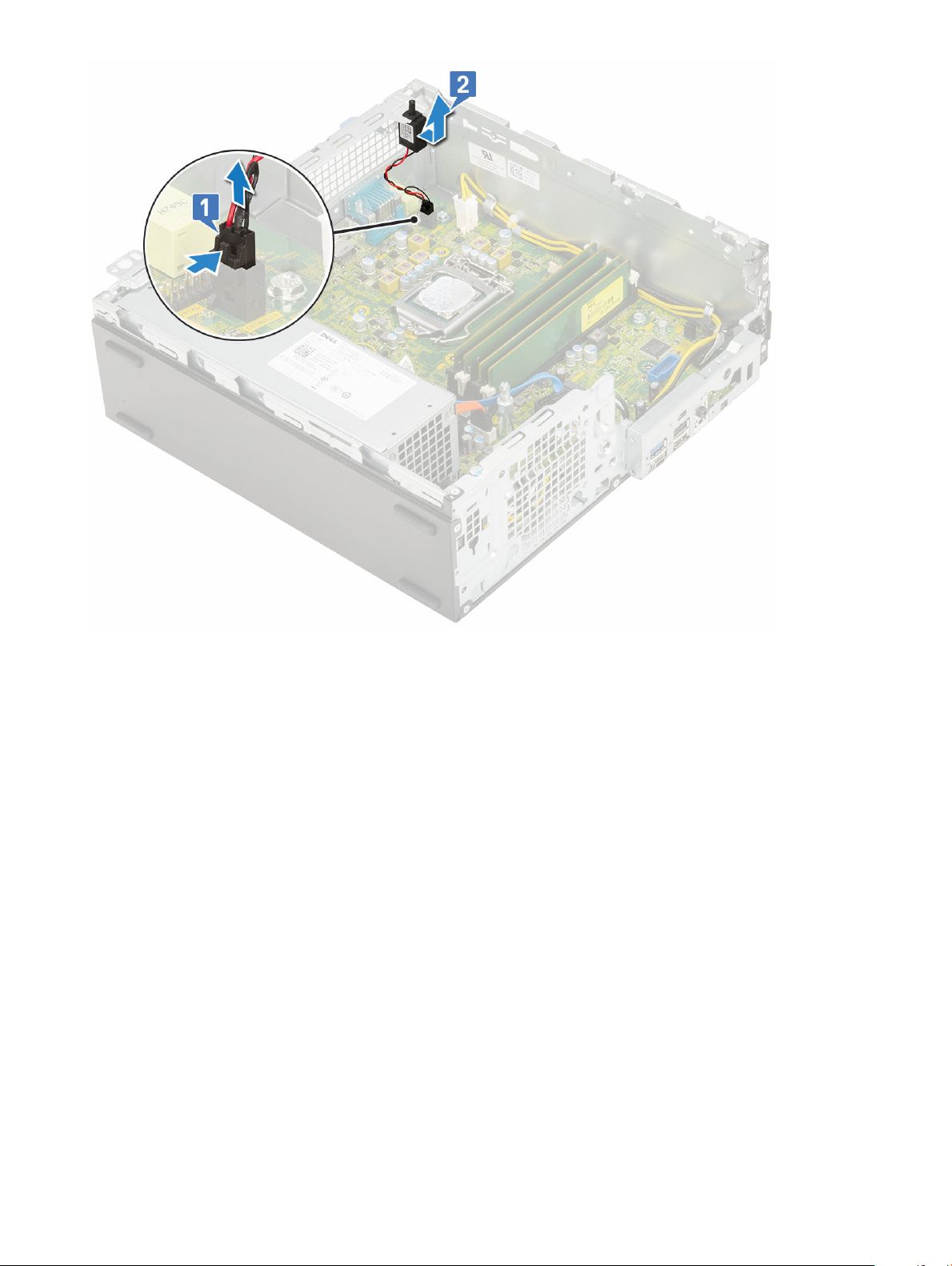

a Lepaskan sambungan kabel sakelar intrusi dari konektor pada board sistem [1].
b Geser sakelar intrusi dan angkat keluar dari sistem [2].

Membongkar dan merakit kembali

44

Memasang sakelar intrusi

1 Masukkan sakelar intrusi ke dalam slotn pada sasis [1].

2 Sambungkan kabel sakelar intrusi ke board sistem [2].

Membongkar dan merakit kembali

45

3 Pasang:

a Unit pendingin
b Kipas unit pendingin
c Modul hard disk dan drive optik
d Unit HDD
e Bezel depan
f Penutup samping

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Sakelar daya

Melepaskan sakelar daya

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik

3 Untuk melepaskan sakelar daya:

a Lepaskan sambungan kabel sakelar daya dari board sistem [1].
b Tekan tab penahan sakelar daya dan tarik sakelar daya keluar dari sistem [2] [3].

Membongkar dan merakit kembali

46

Memasang sakelar daya

1 Geser modul sakelar daya ke dalam slot pada sasis sampai benar-benar masuk ke tempatnya dan berbunyi klik [1, 2].

2 Sambungkan kabel sakelar daya ke konektor pada papan sistem [3].

Membongkar dan merakit kembali

47

3 Pasang:

a Modul hard disk dan drive optik
b Unit HDD
c Bezel depan
d Penutup samping

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Prosesor

Melepaskan prosesor

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik
e Kipas pendingin
f Unit pendingin

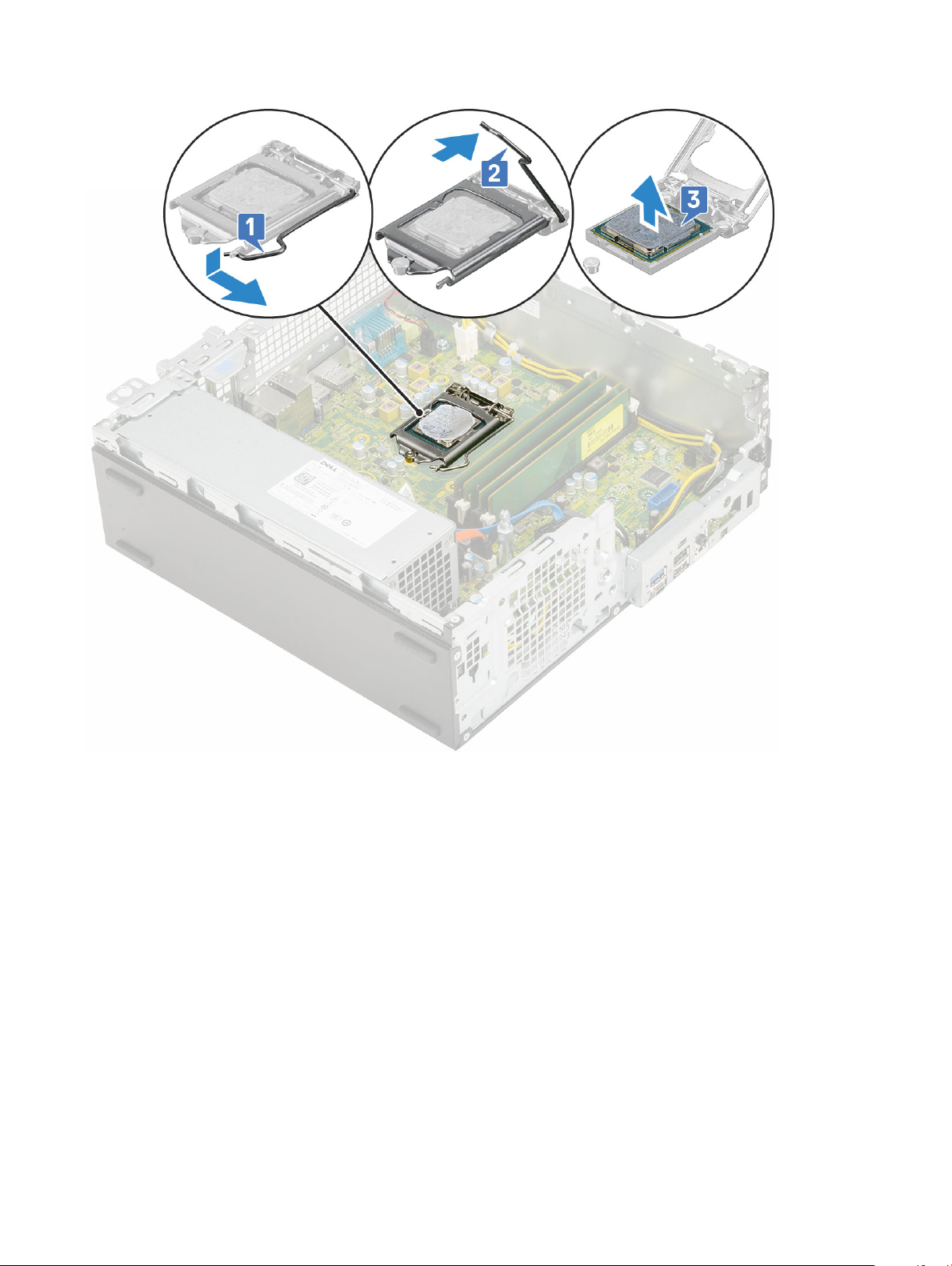

3 Untuk melepaskan prosesor:

a Lepaskan tuas soket dengan cara menekan tuas tersebut ke bawah dan keluar dari bawah tab pada perisai prosesor [1].

Membongkar dan merakit kembali

48

b Angkat tuas ke atas dan angkat perisai prosesor [2].
c Angkat prosesor keluar dari soket [3].

Memasang prosesor

1 Tempatkan prosesor pada soket sehingga slot pada prosesor sejajar dengan kunci soket [1].

2 Tutup pelindung prosesor dengan cara menggesernya ke bawah sekrup penahan [2].

3 Turunkan tuas soket dan dorong ke bawah tab untuk menguncinya [3].

Membongkar dan merakit kembali

49

4 Pasang:

a Unit pendingin
b Kipas unit pendingin
c Modul hard disk dan drive optik
d Unit HDD
e Bezel depan
f Penutup samping

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

M.2 PCIe SSD

Melepaskan M.2 PCIe SSD

CATATAN

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

50

: Petunjuk ini berlaku juga untuk M.2 SATA SSD.

a Penutup samping
b Bezel depan

Membongkar dan merakit kembali

c Unit HDD
d Modul hard disk dan drive optik

3 Untuk melepaskan M.2 PCIe SSD:

a Lepaskan sekrup tunggal (M2x3.5) yang menahan M.2 PCIe SSD ke board sistem [1].
b Angkat dan tarik keluar PCIe SSD dari konektornya pada board sistem [2].
c Lepaskan bantalan termal SSD [3].

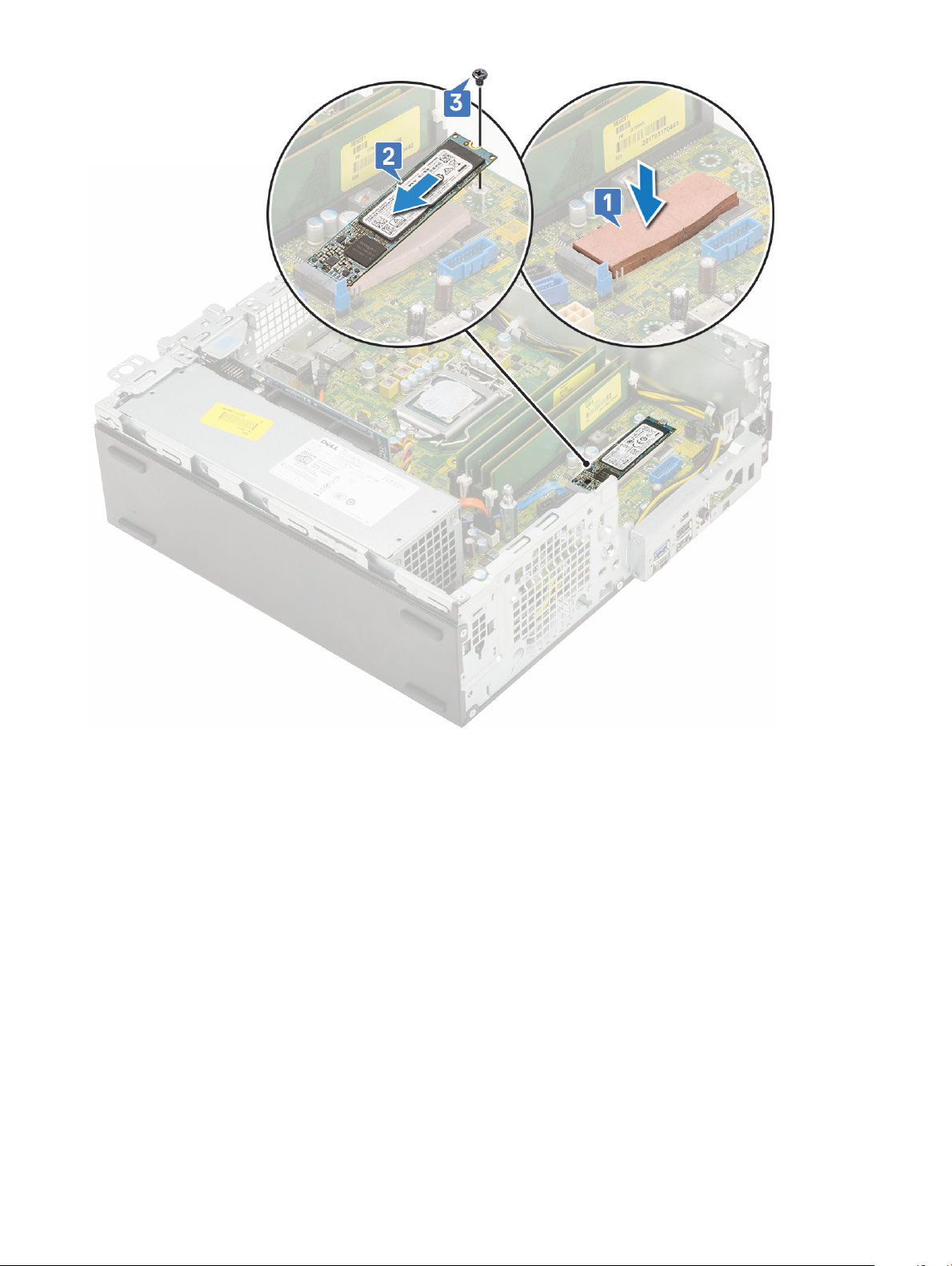

Memasang M.2 PCIe SSD

CATATAN

1 Tempatkan bantalan termal SSD ke dalam slot pada board sistem [1] .

2 Masukkan M.2 PCIe SSD ke konektor pada board sistem [2].

3 Pasang kembali sekrup tunggal (M2x3.5) yang menahan M.2 PCIe SSD ke board sistem [3].

: Petunjuk ini berlaku juga untuk M.2 SATA SSD.

Membongkar dan merakit kembali

51

4 Pasang:

a Modul hard disk dan drive optik
b Unit HDD
c Bezel depan
d Penutup samping

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Unit catu daya

Melepaskan unit catu daya atau PSU

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik
e Kipas unit pendingin

Membongkar dan merakit kembali

52

f Unit pendingin

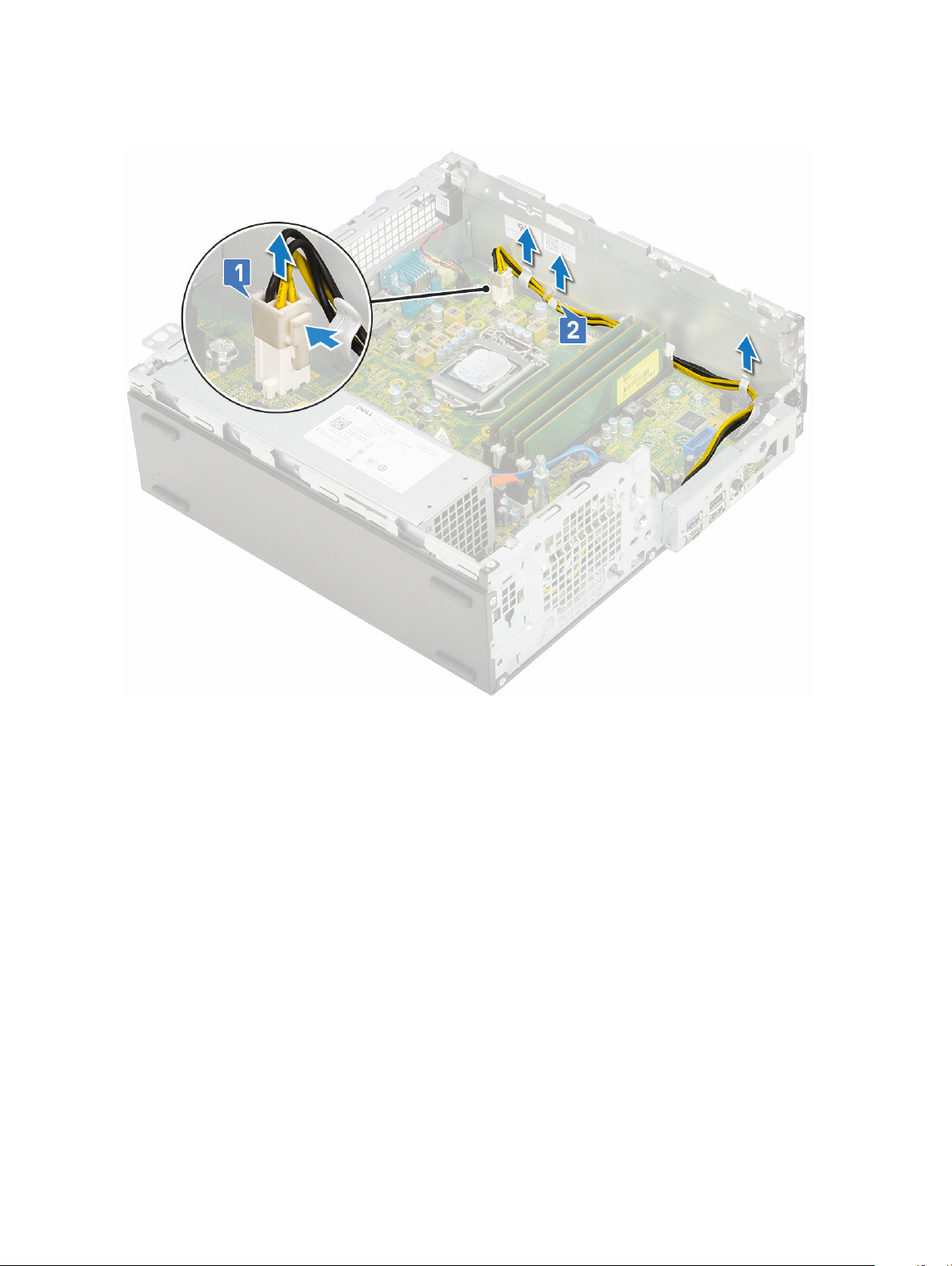

3 Untuk melepaskan PSU:

a Lepaskan sambungan kabel daya CPU dari board sistem [1].
b Lepaskan perutean kabel dari klip penahan pada sasis [2].

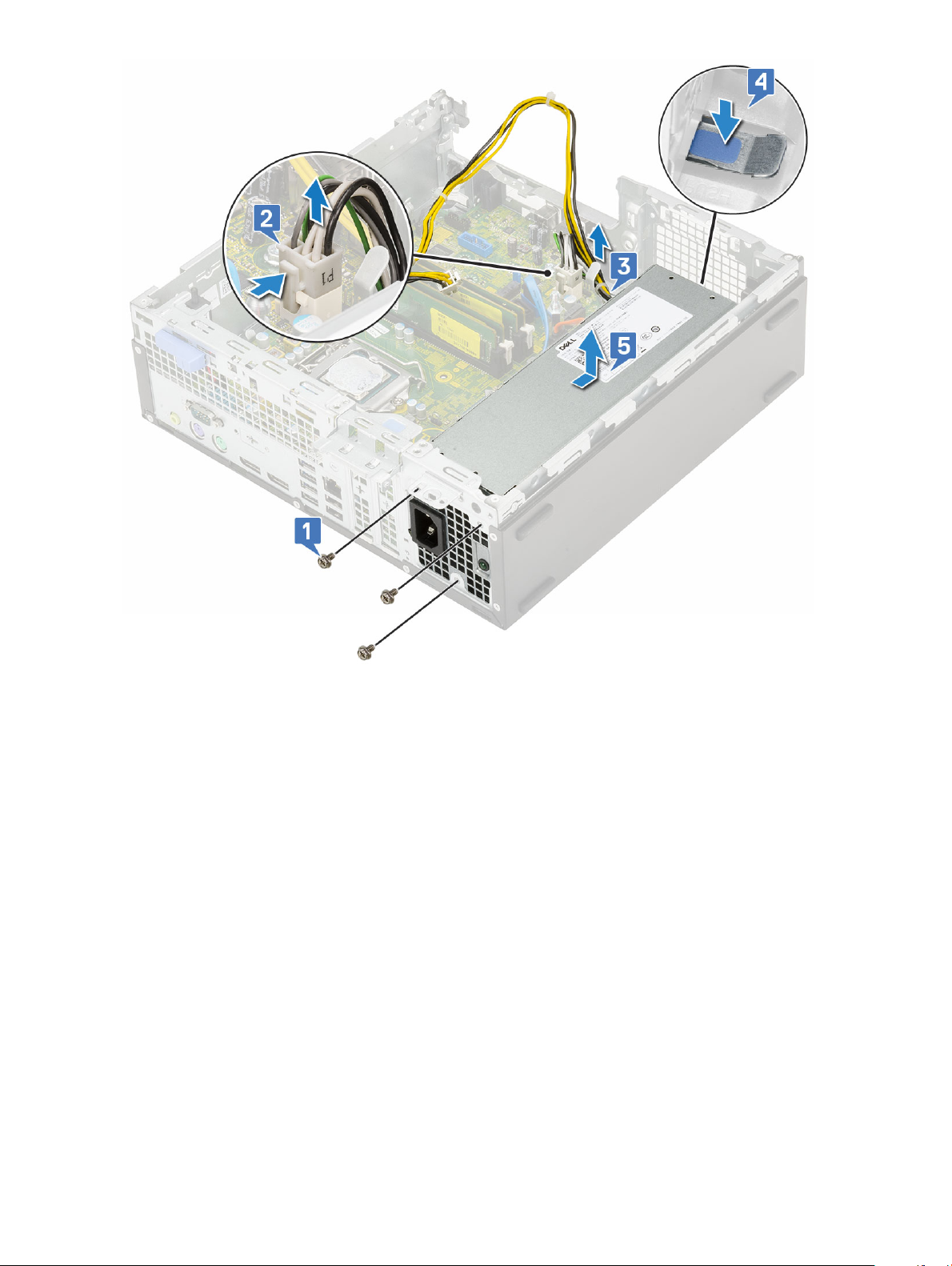

4 Untuk melepaskan PSU:

a Lepaskan 3 sekrup yang menahan PSU ke sistem [1].
b Lepaskan sambungan kabel daya sistem dari konektor pada board sistem [2].
c Angkat kabel keluar dari sistem [3].
d Tekan tab pelepas warna biru [4] pada ujung belakang unit PSU, geser PSU dan angkat keluar dari sistem [5].

Membongkar dan merakit kembali

53

Memasang unit catu daya atau PSU

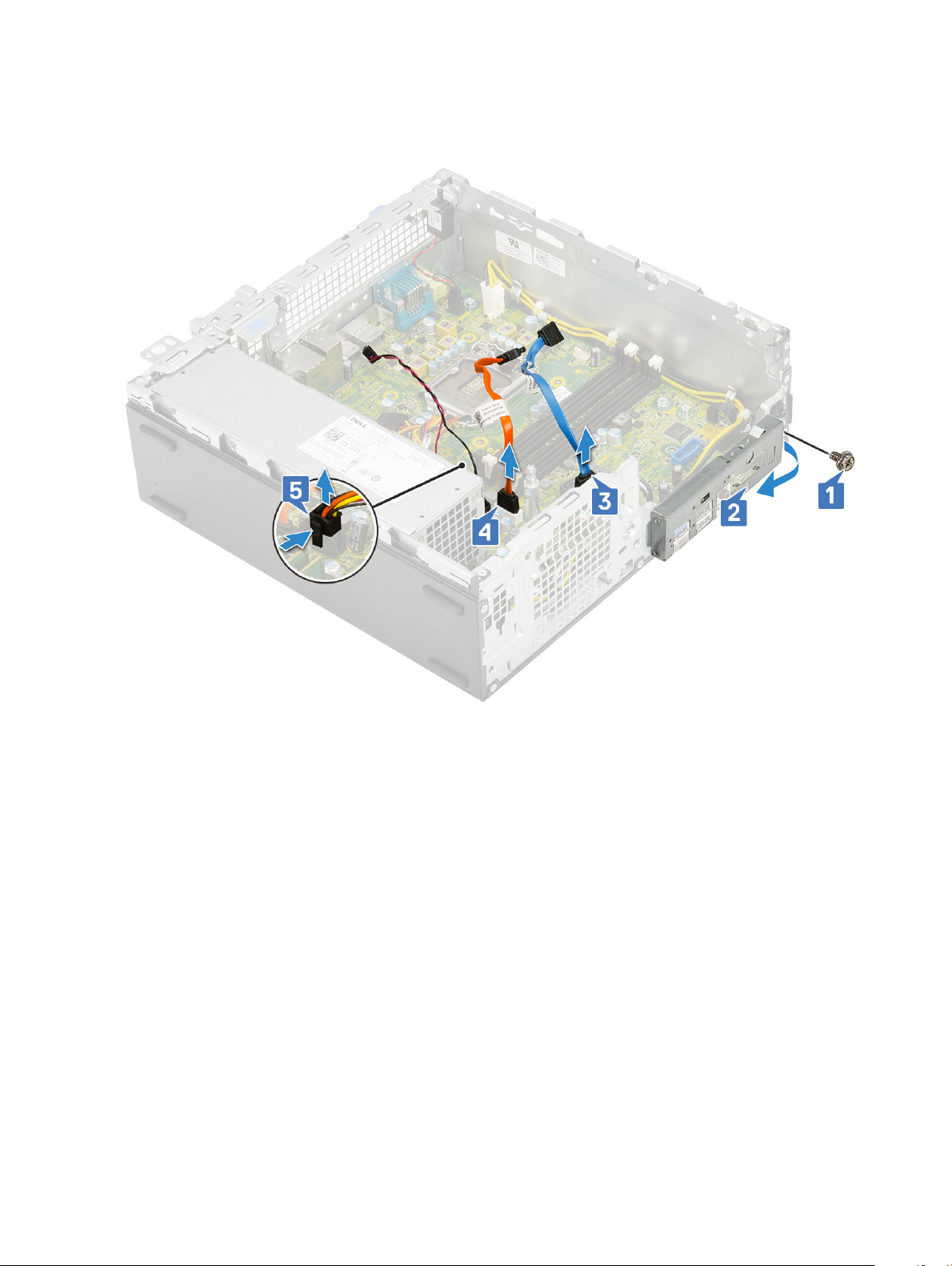

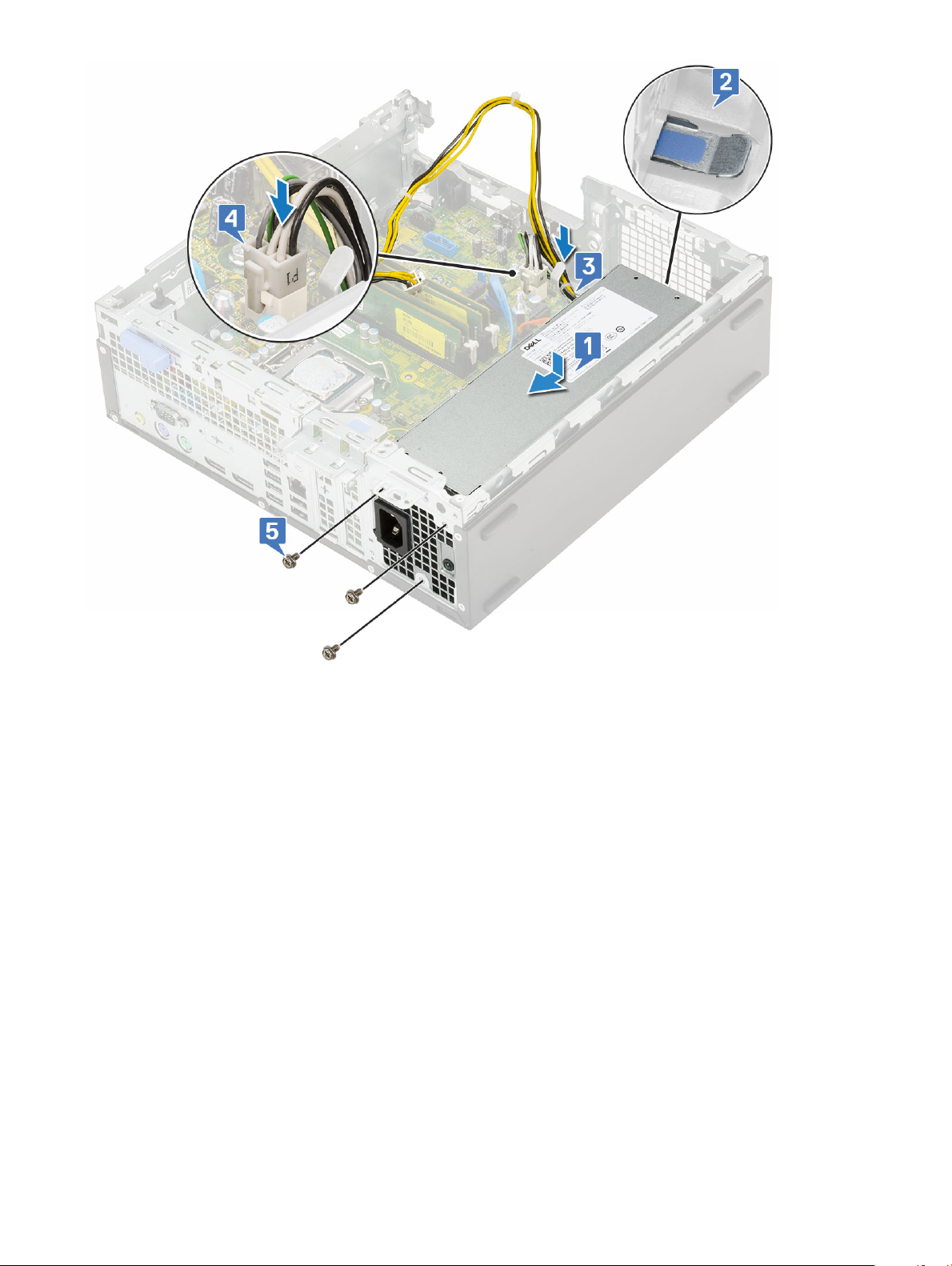

1 Masukkan PSU ke dalam sasis dan geser ke arah belakang sistem untuk menahannya [1, 2].

2 Rutekan kabel daya sistem melalui klip penahan [3].

3 Sambungkan kabel daya ke konektor pada board sistem [4].

4 Pasang kembali sekrup untuk menahan PSU ke sasis belakang sistem [5].

54

Membongkar dan merakit kembali

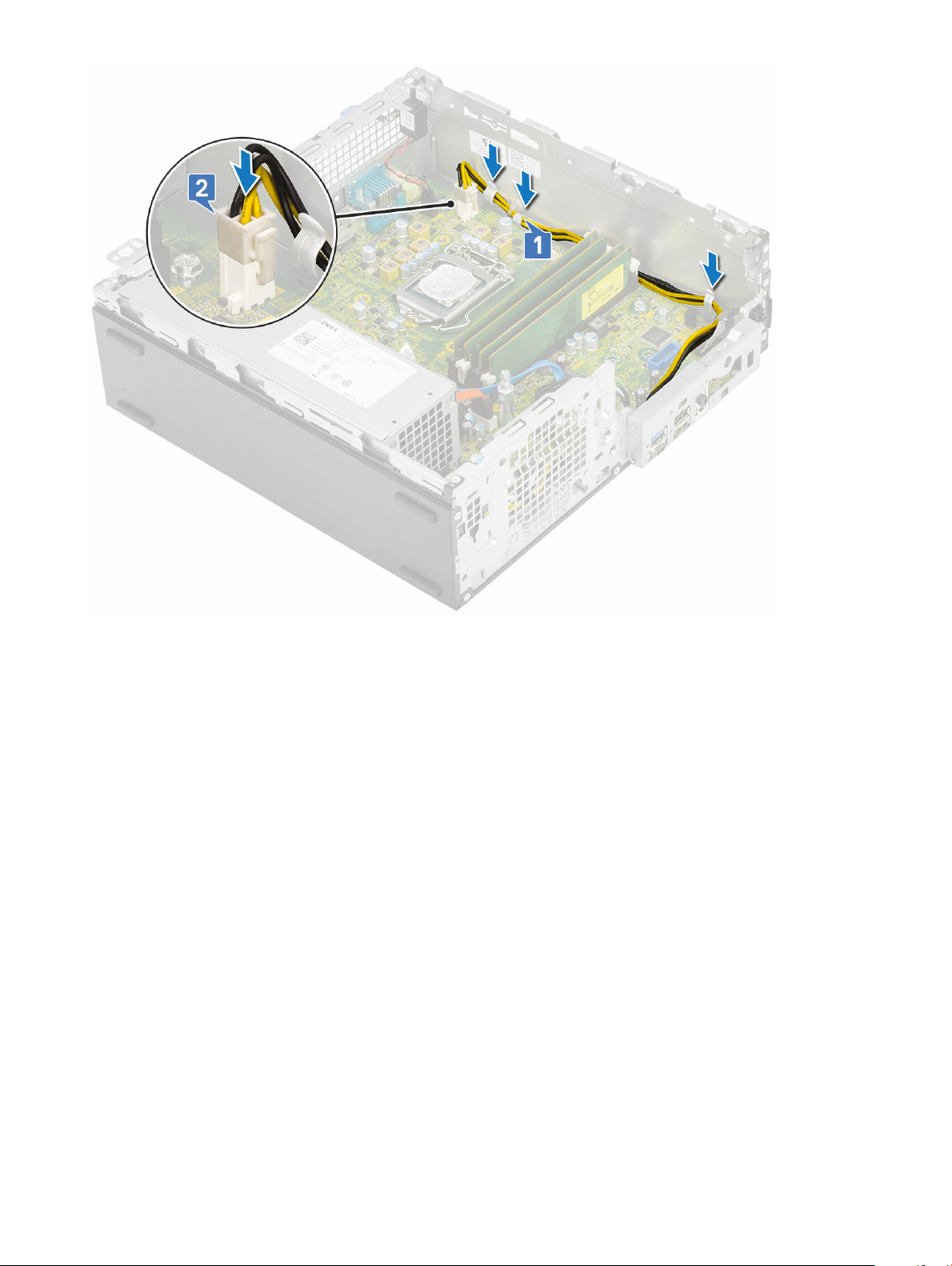

5 Rutekan kabel daya CPU melalui klip penahan [1].

6 Sambungkan kabel daya CPU ke konektor pada board sistem [2].

Membongkar dan merakit kembali

55

7 Pasang:

a Unit pendingin
b Kipas unit pendingin
c Modul hard disk dan drive optik
d Unit HDD
e Bezel depan
f Penutup samping

8 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Speaker

Melepaskan speaker

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik
e Kipas unit pendingin
f Unit pendingin
g PSU

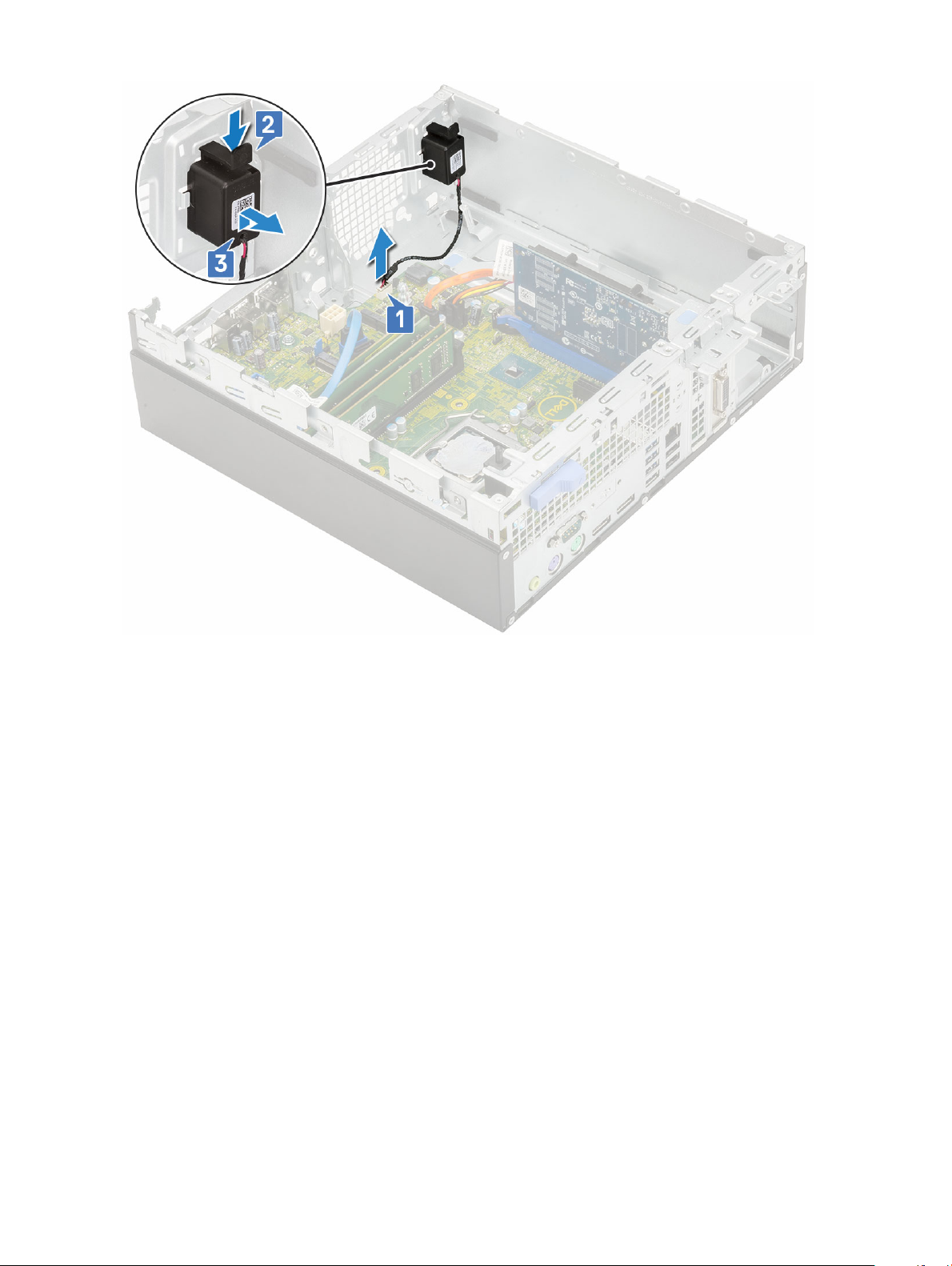

3 Untuk melepaskan speaker:

a Lepaskan sambungan kabel speaker dari konektor pada board sistem [1].

Membongkar dan merakit kembali

56

b Tekan tab pelepas [2] dan tarik speaker keluar dari sistem [3].

Memasang speaker

1 Masukkan speaker ke dalam slot pada sasis sistem dan tekan sampai terpasang pada tempatnya ditandai dengan bunyi klik [1, 2].

2 Sambungkan kabel speaker ke konektor pada board sistem [3].

Membongkar dan merakit kembali

57

3 Pasang:

a PSU
b Unit pendingin
c Kipas unit pendingin
d Unit HDD
e Modul hard disk dan drive optik
f Bezel depan
g Penutup samping

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Board sistem

Melepaskan board sistem

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan:

a Penutup samping
b Bezel depan
c Unit HDD
d Modul hard disk dan drive optik
e Kipas pendingin
f Unit pendingin
g Prosesor
h Modul memori

Membongkar dan merakit kembali

58

i kata sandi SSD PCIe M.2

3 Untuk melepaskan panel I/O:

a Lepaskan sekrup yang menahan panel I/O [1].
b Putar panel I/O dan lepaskan dari sistem [2].
c Lepaskan sambungan kabel data hard disk [3], kabel data drive optik [4], dan kabel daya [5] dari konektornya pada papan sistem.

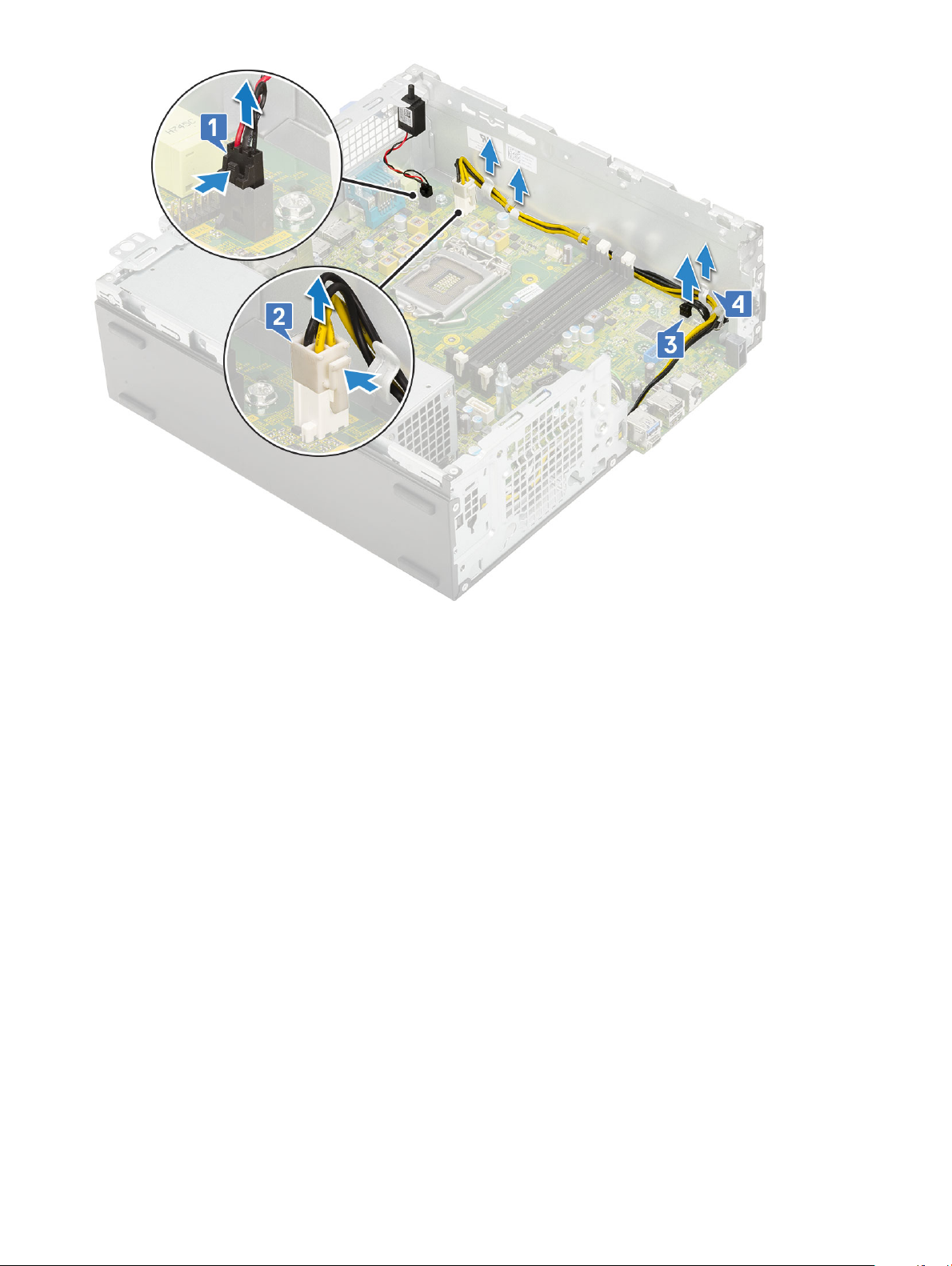

4 Lepaskan sambungan kabel-kabel berikut dari konektor pada papan sistem:

a Sakelar intrusi [1]
b Daya CPU [2]
c Sakelar daya [3]

5 Keluarkan kabel PSU dari klip penahannya [4].

Membongkar dan merakit kembali

59

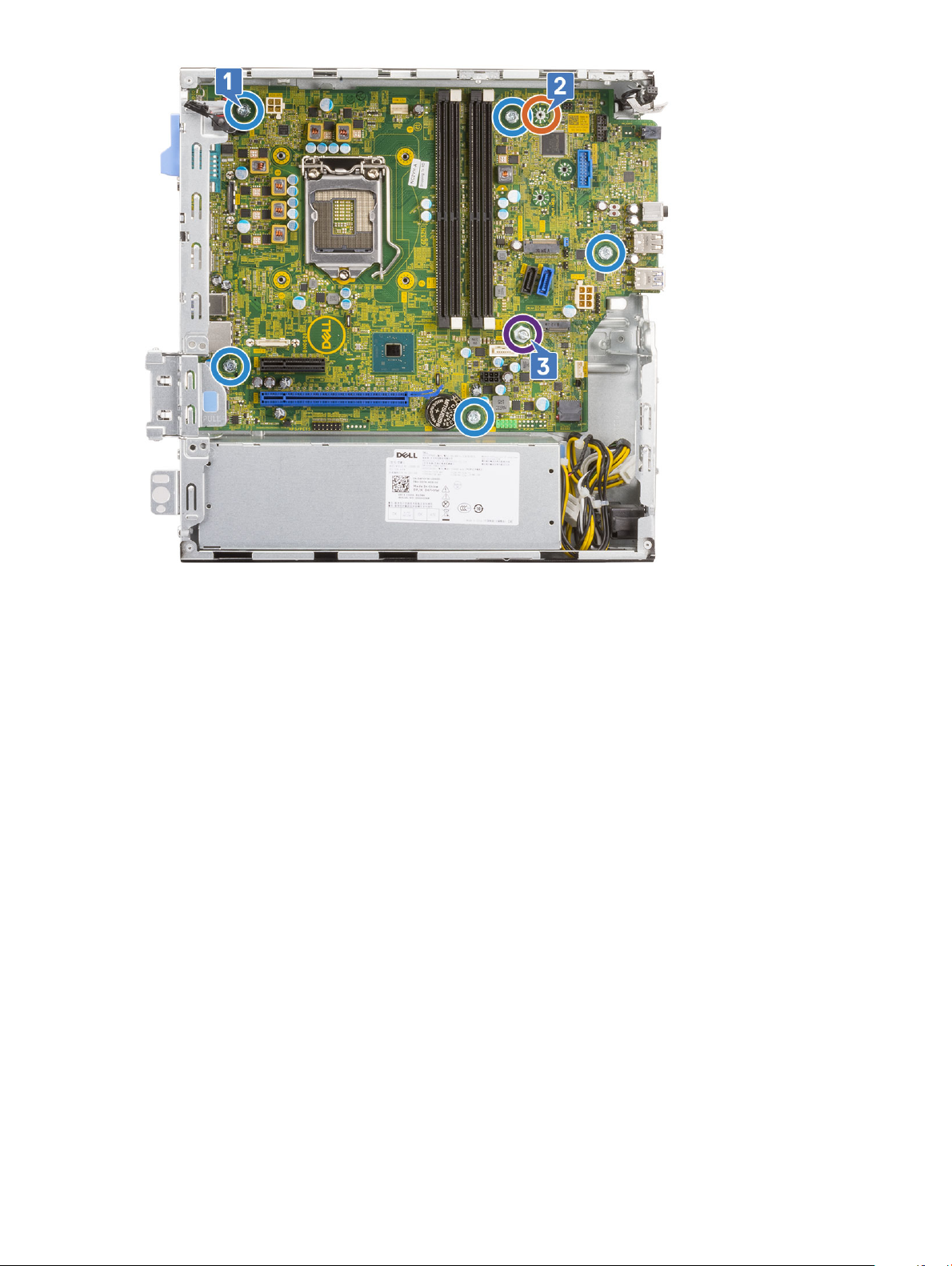

6 Untuk melepaskan sekrup dari papan sistem:

a Lepaskan 5 sekrup yang menahan papan sistem ke sasis [1].
b Lepaskan sekrup tunggal (#6-32) dudukan [2] dan sekrup tunggal (M3x5) yang menahan papan sistem ke sistem [3].

60

Membongkar dan merakit kembali

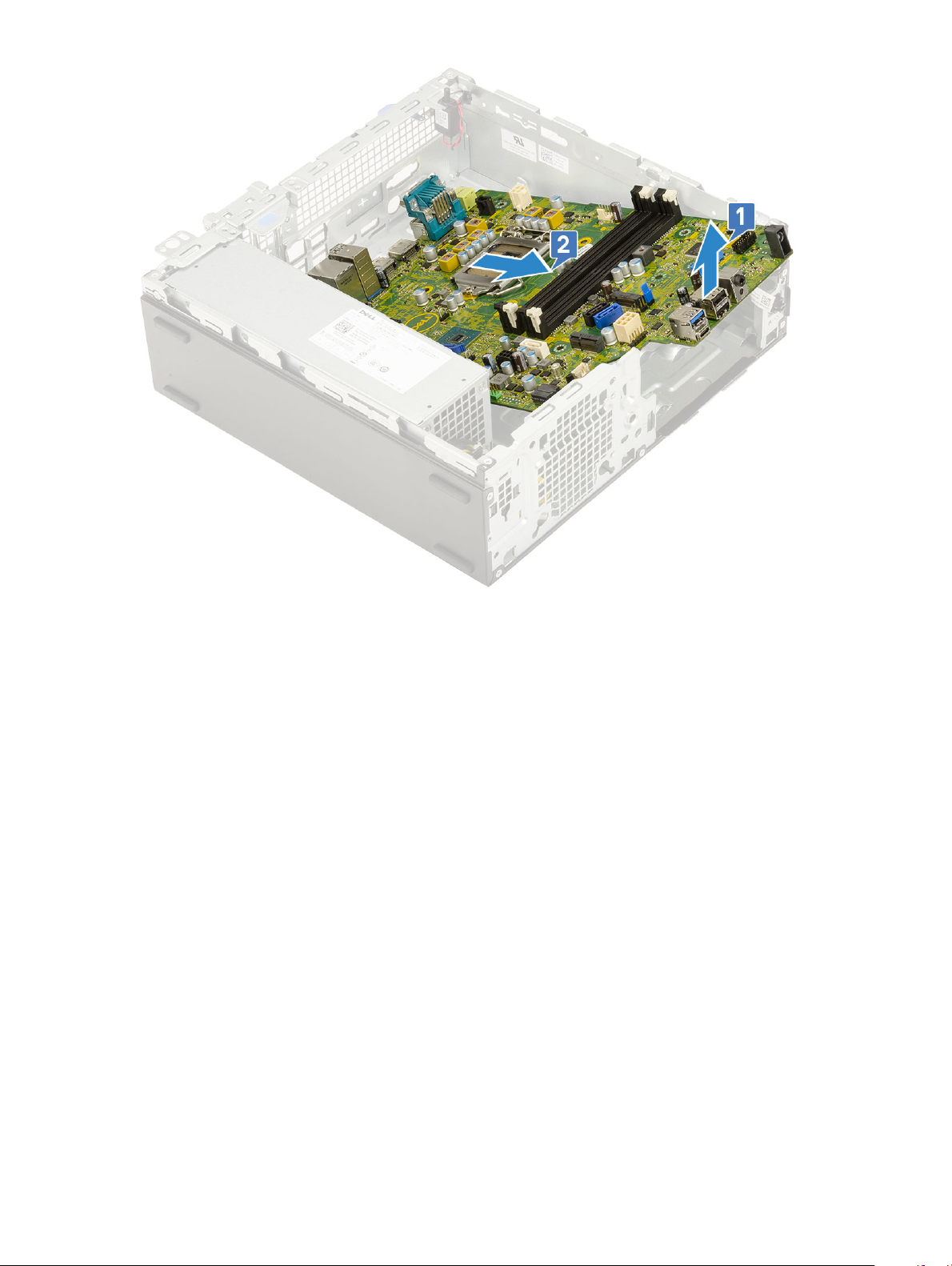

7 Untuk melepaskan board sistem:

a Angkat dan geser papan sistem dari sistem [1, 2].

Membongkar dan merakit kembali

61

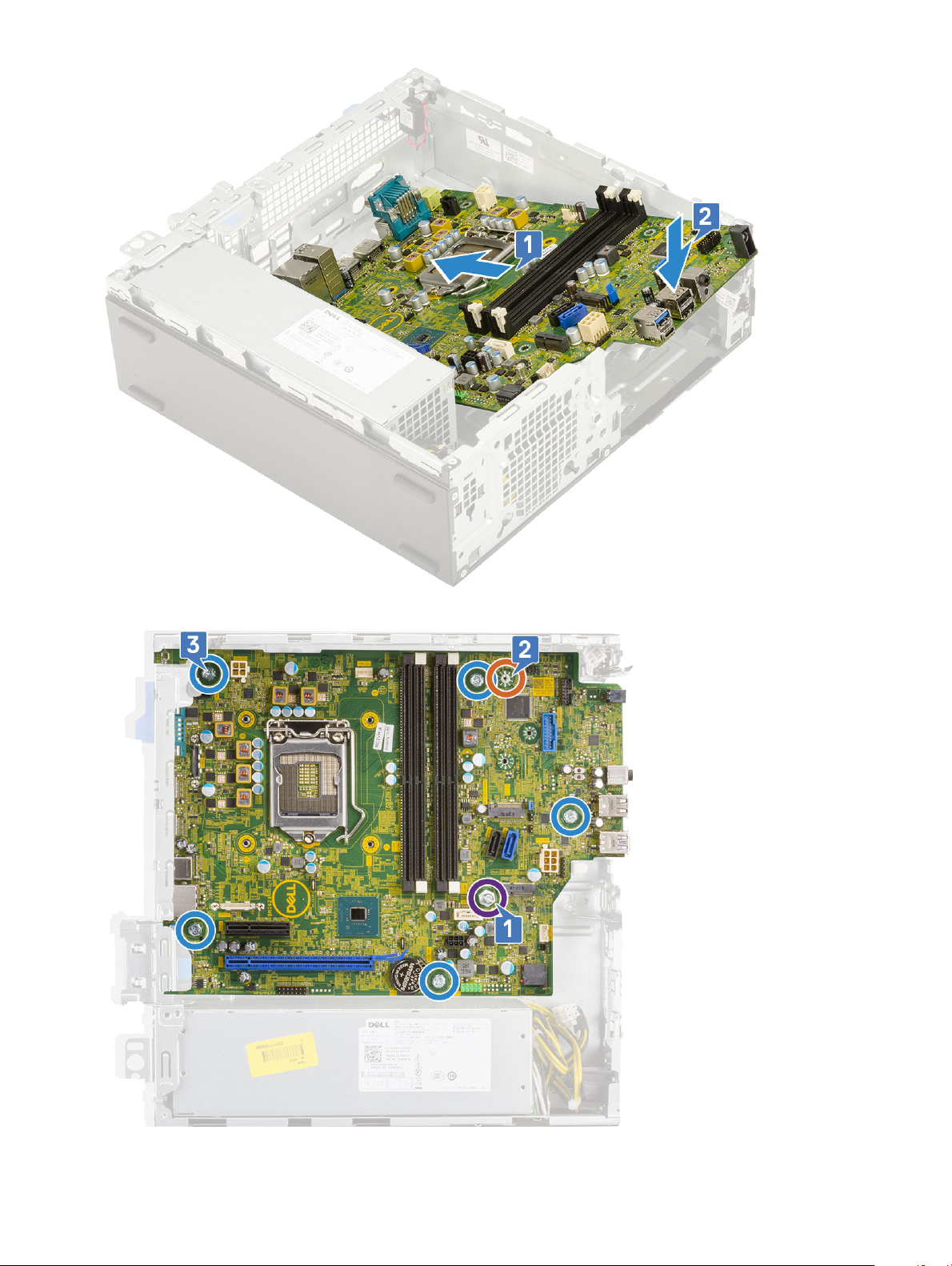

Memasang board sistem

1 Pegang board sistem pada bagian pinggirannya dan miringkan ke arah belakang sistem.

2 Turunkan board sistem ke dalam sasis sistem sampai konektor di bagian belakang board sistem sejajar dengan slot pada sasis, dan

lubang sekrup pada board sistem sejajar dengan tiang penahan pada sasis sistem [1,2].

62

Membongkar dan merakit kembali

3 Pasang kembali sekrup (#6-32), sekrup tunggal (M3x5) dan 5 sekrup yang menahan board sistem ke sistem [1,2].

Membongkar dan merakit kembali

63

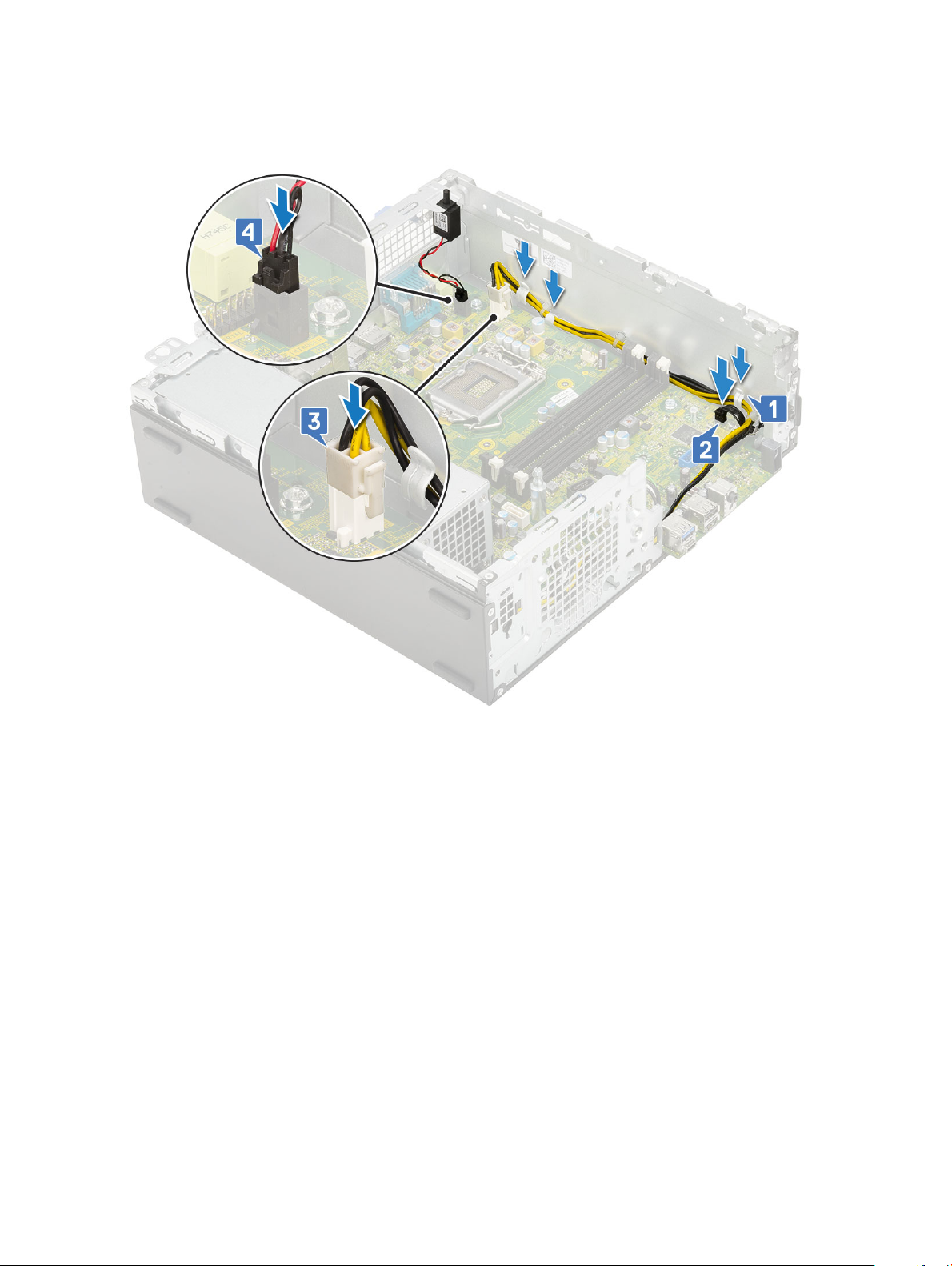

4 Rutekan semua kabel melalui klip perutean [1].

5 Sejajarkan kabel dengan pin pada konektor pada board sistem dan sambungkan kabel berikut ini ke board sistem:

a Sakelar daya [2]
b Daya CPU [3]
c Sakelar intrusi [4]

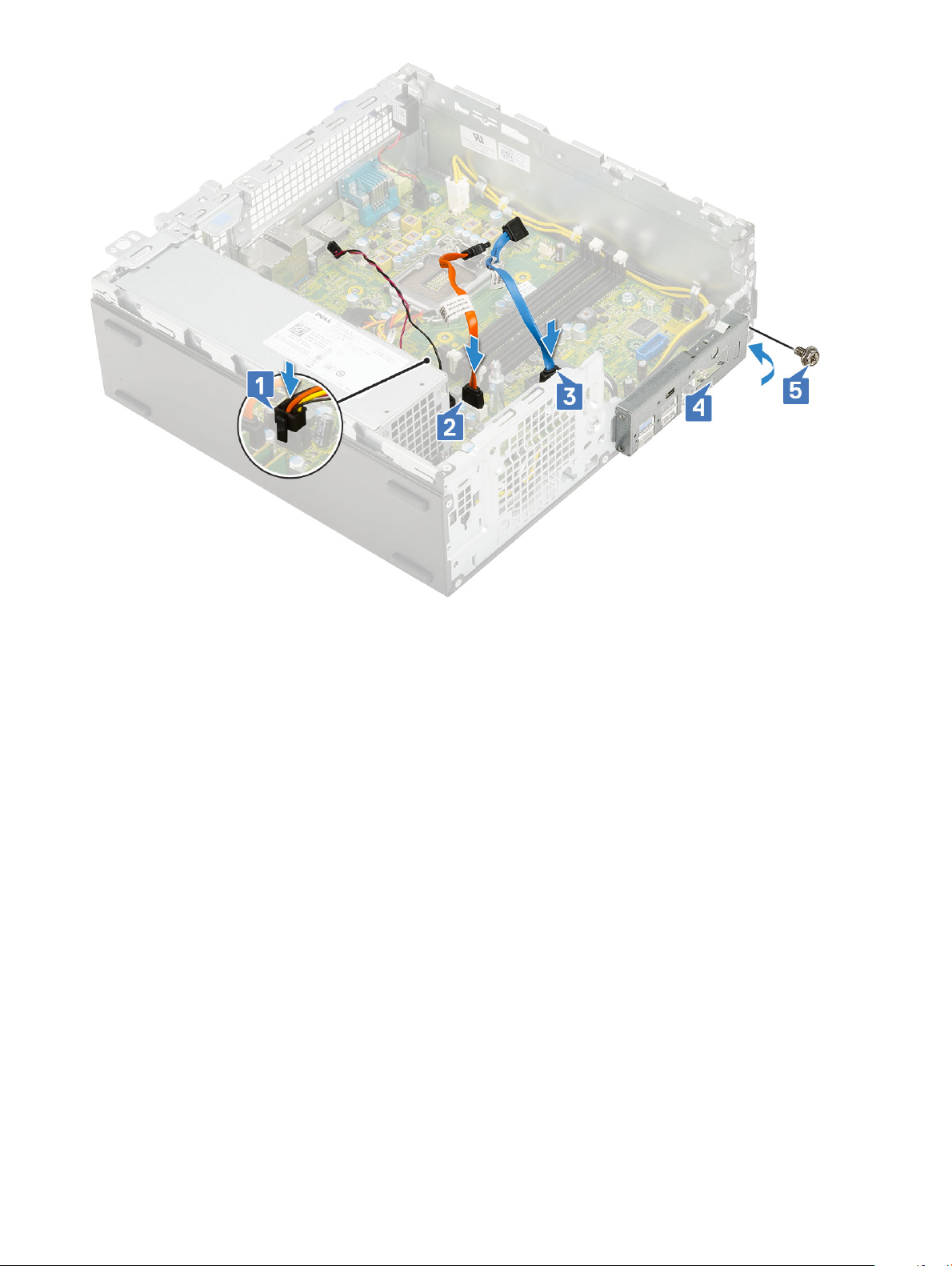

6 Sambungkan kabel daya, kabel drive optik dan kabel data hard disk [1, 2, 3].

7 Masukkan kaitan pada panel I/O ke dalam slot pada sasis dan putar untuk menutup panel I/O [4].

8 Pasang kembali sekrup untuk menahan panel I/O ke sasis [5].

64

Membongkar dan merakit kembali

9 Pasang:

a kata sandi SSD PCIe M.2
b Modul memori
c Prosesor
d Unit pendingin
e Kipas unit pendingin
f Modul hard disk dan drive optik
g Unit HDD
h Bezel depan
i Penutup samping

10 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Membongkar dan merakit kembali

65

4

Pemecahan Masalah

Diagnostik ePSA — Enhanced Pre-Boot System Assessment

Diagnostik EPSA (juga dikenal sebagai sistem diagnostik) melakukan pemeriksaan lengkap hardware Anda. EPSA tertanam dengan BIOS
dan diluncurkan oleh BIOS secara internal. Diagnostik sistem tertanam memberikan satu set opsi untuk grup perangkat tertentu atau
perangkat yang memungkinkan Anda untuk:

• Menjalankan tes secara otomatis atau dalam modus interaktif

• Mengulangi tes

• Menampilkan atau menyimpan hasil tes

• Menjalankan tes secara menyeluruh untuk memperkenalkan opsi tes tambahan untuk menyediakan informasi ekstra tentang perangkat
yang gagal

• Melihat pesan status yang memberi tahu Anda jika tes telah berhasil diselesaikan

• Melihat pesan galat yang memberi tahu Anda tentang masalah yang dijumpai selama pengetesan

PERHATIAN

dapat menyebabkan hasil yang tidak valid atau pesan kesalahan.

CATATAN: Beberapa tes untuk perangkat tertentu membutuhkan interaksi pengguna. Selalu pastikan bahwa Anda hadir di

terminal komputer ketika tes diagnostik dilakukan.

: Gunakan sistem diagnostik untuk menguji hanya komputer Anda. Menggunakan program ini dengan komputer lain

Menjalankan Diagnostik ePSA

1 Aktifkan boot diagnostik dengan salah satu metode yang disarankan di atas

2 Sekali pada menu boot satu kali menggunakan tombol panah atas/bawah untuk menavigasi ke ePSA atau diagnostik dan tekan tombol

<return> untuk memulai

Fn+PWR akan mem-ash boot diagnostik yang dipilih pada layar dan menjalankan ePSA/diagnostik secara langsung.

3 Pada layar menu booting, pilih opsi Diagnostics (Diagnostik).

4 Tekan panah di pojok kanan bawah untuk membuka daftar halaman.

Item yang terdeteksi terdaftar dan akan diuji

5 Jika ada masalah apa pun, kode galat akan ditampilkan.

Catat kode eror dan nomor validasi dan hubungi Dell.

Untuk menjalankan tes diagnostik pada perangkat tertentu

1 Tekan Esc dan klik Yes (Ya) untuk menghentikan tes diagnostik.

2 Pilih perangkat dari panel kiri dan klik Run Tests (Jalankan Tes).

3 Jika ada masalah apa pun, kode galat akan ditampilkan.

Catat kode eror dan nomor validasi dan hubungi Dell.

Diagnostik

Lampu status daya: Menunjukkan status daya.

66 Pemecahan Masalah

Kuning Solid – Sistem tidak bisa melakukan boot terhadap sistem operasi. Hal ini menunjukkan bahwa catu daya atau perangkat lain yang
ada di dalam sistem tersebut gagal berfungsi.

Kuning Berkedip – Sistem tidak bisa melakukan boot terhadap sistem operasi. Hal ini menunjukkan bahwa catu daya normal tetapi
perangkat lain yang ada di dalam sistem tersebut gagal berfungsi atau tidak dipasang dengan benar.

CATATAN: Untuk menentukan perangkat yang gagal, lihat pola lampu.

Mati – Sistem dalam keadaan hibernasi atau dimatikan.

Lampu status daya berkedip warna kuning disertai dengan kode bip yang menunjukkan kegagalan.

Misalnya, lampu status daya berkedip warna kuning dua kali diikuti oleh jeda, lalu berkedip warna putih tiga kali diikuti oleh jeda. Pola 2,3 ini
berlangsung terus menerus sampai komputer dimatikan menunjukkan bahwa gambar Pemulihan tidak ditemukan.

Tabel berikut ini menunjukkan pola lampu yang berbeda serta indikasinya:

Tabel 2. Kode Diagnostik LED/Bip

LED # Berkedip Uraian masalah Kegagalan

2,1 Kegagalan board sistem Kegagalan board sistem

2,2 Kegagalan board sistem, unit catu daya

(PSU), atau perkabelan

2,3 Kegagalan board sistem, CPU, atau DIMMS Kegagalan board sistem, unit catu daya (PSU), atau DIMMS

2,4 Kegagalan baterai sel berbentuk koin Kegagalan baterai sel berbentuk koin

2,5 Pemulihan BIOS Pemicu AutoRecovery, gambar pemulihan tidak ditemukan

2,6 CPU Kesalahan CPU

2,7 Memori Kegagalan SPD memori

3,3 Memori Memori tidak terdeteksi

3,5 Memori Modul tidak kompatibel atau kongurasi tidak valid

3,6 Pemulihan BIOS Pemicu atas-permintaan, gambar pemulihan tidak

3,7 Pemulihan BIOS Pemicu atas-permintaan, gambar pemulihan tidak valid

Kegagalan board sistem, unit catu daya (PSU), atau
perkabelan

atau tidak valid

ditemukan

Sistem dapat memancarkan serangkaian bunyi bip selama penyalaan jika kesalahan atau masalah tersebut tidak dapat ditampilkan. Kode bip
berulang tersebut membantu pengguna saat melakukan pemecahan masalah terhadap masalah yang terjadi pada sistem.

Lampu status kamera: Menunjukkan apakah kamera sedang digunakan.

• Putih solid – Kamera sedang digunakan.

• Mati – Kamera tidak digunakan.

Pemecahan Masalah

67

Pesan galat diagnostik

Tabel 3. Pesan galat diagnostik

Pesan Galat Deskripsi

AUXILIARY DEVICE FAILURE

Bantalan sentuh atau mouse eksternal mungkin rusak. Untuk mouse
eksternal, periksa koneksi kabel. Aktifkan opsi Pointing Device
(Perangkat Penunjuk) di program Pengaturan Sistem.

BAD COMMAND OR FILE NAME

CACHE DISABLED DUE TO FAILURE

CD DRIVE CONTROLLER FAILURE

DATA ERROR

DECREASING AVAILABLE MEMORY

DISK C: FAILED INITIALIZATION

DRIVE NOT READY

ERROR READING PCMCIA CARD

EXTENDED MEMORY SIZE HAS CHANGED

THE FILE BEING COPIED IS TOO LARGE FOR THE
DESTINATION DRIVE

Pastikan bahwa Anda telah memasukkan perintah dengan benar,
menempatkan spasi di tempat yang benar, dan menggunakan alur
nama yang benar.

Cache internal utama ke mikroprosesor telah gagal. Hubungi Dell.

Hubungi Dell

Drive optik tidak merspons ke perintah dari komputer.

Hard disk tidak dapat membaca data.

Satu atau lebih modul memori mungkin rusak atau dipasang tidak
benar. Pasang kembali modul memori atau ganti jika perlu.

Hard disk gagal menginisialisasi. Jalankan uji hard drive di Dell
Diagnostics (Diagnostik Dell).

Pengoperasian memerlukan hard drive di sangkar sebelum dapat
dilanjutkan. Geser hard disk ke dalam tempat hard disk.

Komputer tidak dapat mengidentikasi ExpressCard. Masukkan
kembali kartu atau coba kartu lain.

Jumlah memori yang tercatat pada informasi kongurasi komputer
tidak cocok dengan jumlah memori yang terpasang pada komputer.
Mulai ulang komputer. Jika kesalahan muncul kembali, Hubungi Dell

File yang Anda coba salin terlalu besar untuk disk, atau disk penuh.
Cobalah untuk menyalin le ke disk lain atau gunakan disk
berkapasitas lebih besar.

A FILENAME CANNOT CONTAIN ANY OF THE FOLLOWING
CHARACTERS: \ / : * ? " < > | -

GATE A20 FAILURE

GENERAL FAILURE

HARD-DISK DRIVE CONFIGURATION ERROR

HARD-DISK DRIVE CONTROLLER FAILURE 0

68 Pemecahan Masalah

Jangan gunakan karakter tersebut dalam nama le.

Modul memori mungkin longgar. Pasang kembali modul memori atau
ganti jika perlu.

Sistem pengoperasian tidak dapat menjalankan perintah. Pesan
biasanya diikuti dengan informasi spesik. Misalnya, Printer out

of paper. Take the appropriate action.

Komputer tidak dapat mengidentikasi tipe drive. Matikan komputer,
lepaskan hard drive, dan lakukan booting komputer dari drive optis.
Lalu, matikan komputer, pasang kembali hard drive, dan nyalakan
kembali komputer. Jalankan uji Hard Disk Drive (Drive Hard Disk)
di Dell Diagnostics (Diagnostik Dell).

Drive optik tidak merespons ke perintah dari komputer. Matikan
komputer, lepaskan hard drive, dan lakukan booting komputer dari
drive optis. Lalu, matikan komputer, pasang kembali hard drive, dan
nyalakan kembali komputer. Jika masalah tetap ada, coba gunakan

Pesan Galat Deskripsi

drive lain. Jalankan uji Hard Disk Drive (Drive Hard Disk) di Dell
Diagnostics (Diagnostik Dell).

HARD-DISK DRIVE FAILURE

HARD-DISK DRIVE READ FAILURE

INSERT BOOTABLE MEDIA

INVALID CONFIGURATION INFORMATION-PLEASE RUN
SYSTEM SETUP PROGRAM

KEYBOARD CLOCK LINE FAILURE

Drive optik tidak merspons ke perintah dari komputer. Matikan
komputer, lepaskan hard drive, dan lakukan booting komputer dari
drive optis. Lalu, matikan komputer, pasang kembali hard drive, dan
nyalakan kembali komputer. Jika masalah tetap ada, coba gunakan
drive lain. Jalankan uji Hard Disk Drive (Drive Hard Disk) di Dell
Diagnostics (Diagnostik Dell).

Hard drive mungkin rusak. Matikan komputer, lepaskan hard drive,
dan lakukan booting komputer dari drive optis. Lalu, matikan
komputer, pasang kembali hard drive, dan nyalakan kembali
komputer. Jika masalah tetap ada, coba gunakan drive lain. Jalankan
uji Hard Disk Drive (Drive Hard Disk) di Dell Diagnostics
(Diagnostik Dell).

Sistem operasi mencoba melakukan boot dari media yang tidak
dapat di-boot, seperti oppy disk atau drive optik. Masukkan media
yang dapat di-boot. INSERT BOOTABLE MEDIA (MASUKKAN
MEDIA YANG DAPAT DI-BOOT)

Informasi kongurasi komputer tidak cocok dengan kongurasi
perangkat keras. Pesan ini kemungkinan muncul setelah modul
memori dipasang. Perbaiki opsi yang sesuai di program pengaturan
sistem.

Untuk keyboard eksternal, periksa koneksi kabel. Jalankan uji

Keyboard Controller (Pengontrol Keyboard) di Dell Diagnostics
(Diagnostik Dell).

KEYBOARD CONTROLLER FAILURE

KEYBOARD DATA LINE FAILURE

KEYBOARD STUCK KEY FAILURE

LICENSED CONTENT IS NOT ACCESSIBLE IN
MEDIADIRECT

MEMORY ADDRESS LINE FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

MEMORY ALLOCATION ERROR

MEMORY DOUBLE WORD LOGIC FAILURE AT ADDRESS,
READ VALUE EXPECTING VALUE

Untuk keyboard eksternal, periksa koneksi kabel. Nyalakan kembali
komputer, dan hindari menyentuh keyboard atau mouse selama
booting rutin. Jalankan uji Keyboard Controller (Pengontrol
Keyboard) di Dell Diagnostics (Diagnostik Dell).

Untuk keyboard eksternal, periksa koneksi kabel. Jalankan uji

Keyboard Controller (Pengontrol Keyboard) di Dell Diagnostics
(Diagnostik Dell).

Untuk keyboard atau keypad eksternal, periksa koneksi kabel.
Nyalakan kembali komputer, dan hindari menyentuh keyboard atau
tombol selama booting rutin. Jalankan uji Stuck Key (Tombol
Macet) di Dell Diagnostics (Diagnostik Dell).

Dell MediaDirect tidak dapat memverikasi pembatasan Digital
Rights Management (DRM) pada le, jadi le tidak dapat diputar.

Modul memori mungkin rusak atau dipasang tidak benar. Pasang
kembali modul memori atau ganti jika perlu.

Perangkat lunak yang Anda coba jalankan bentrok dengan sistem
operasi, program lain, atau program utilitas. Matikan komputer,
tunggu selama 30 detik, dan nyalakan kembali. Jalankan kembali
program. Jika pesan kesalahan masih ada, lihat dokumentasi
perangkat lunak.

Modul memori mungkin rusak atau dipasang tidak benar. Pasang
kembali modul memori atau ganti jika perlu.

Pemecahan Masalah 69

Pesan Galat Deskripsi

MEMORY ODD/EVEN LOGIC FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

Modul memori mungkin rusak atau dipasang tidak benar. Pasang
kembali modul memori atau ganti jika perlu.

MEMORY WRITE/READ FAILURE AT ADDRESS, READ
VALUE EXPECTING VALUE

NO BOOT DEVICE AVAILABLE

NO BOOT SECTOR ON HARD DRIVE

NO TIMER TICK INTERRUPT

NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME
PROGRAMS AND TRY AGAIN

OPERATING SYSTEM NOT FOUND

OPTIONAL ROM BAD CHECKSUM

SECTOR NOT FOUND

Modul memori mungkin rusak atau dipasang tidak benar. Pasang
kembali modul memori atau ganti jika perlu.

Komputer tidak dapat menemukan oppy disk atau hard disk.
Komputer tidak dapat menemukan hard disk. Jika hard disk adalah
perangkat boot Anda, pastikan bahwa drive telah terpasang,
didudukkan dengan benar, dan dipartisikan sebagai perangkat boot.

Sistem operasi mungkin rusak, Hubungi Dell.

Chip pada board sistem mungkin tidak berfungsi. Jalankan uji
System Set (Set Sistem) di Dell Diagnostics (Diagnostik Dell).

Ada terlalu banyak program yang Anda buka. Tutup semua jendela
dan buka program yang ingin Anda gunakan.

Untuk menginstal ulang sistem pengoperasian: Jika masalah tetap
muncul, Hubungi Dell.

ROM opsional gagal. Hubungi Dell.

Sistem operasi tidak dapat menemukan sektor pada oppy atau
hard disk. Anda mungkin memiliki sektor yang rusak atau File
Allocation Table (FAT) rusak di hard drive. Jalankan fungsi
pemeriksaan kesalahan Windows untuk memeriksa struktur le di
hard drive. Lihat Windows Help and Support (Bantuan dan

Dukungan Windows) untuk petunjuk (klik Start (Mulai) > Help and
Support (Bantuan dan Dukungan)). Jika sejumlah besar sektor

rusak, cadangkan data (jika memungkinkan), dan kemudian format
hard drive.

SEEK ERROR

SHUTDOWN FAILURE

TIME-OF-DAY CLOCK LOST POWER

TIME-OF-DAY CLOCK STOPPED

TIME-OF-DAY NOT SET-PLEASE RUN THE SYSTEM SETUP
PROGRAM

TIMER CHIP COUNTER 2 FAILED

UNEXPECTED INTERRUPT IN PROTECTED MODE

Sistem operasi tidak dapat menemukan track tertentu pada hard
disk.

Chip pada board sistem mungkin tidak berfungsi. Jalankan uji
System Set (Set Sistem) di Dell Diagnostics (Diagnostik Dell).
Jika pesan muncul kembali, Hubungi Dell.

Pengaturan kongurasi sistem rusak. Sambungkan komputer Anda
ke outlet listrik untuk mengisi daya baterai. Jika masalah tetap ada,
cobalah untuk memulihkan data dengan memasukkan program
Pengaturan Sistem, lalu keluar dari program segera. Jika pesan
muncul kembali, Hubungi Dell.

Baterai cadangan yang mendukung pengaturan kongurasi sistem
mungkin memerlukan pengisian daya. Sambungkan komputer Anda
ke outlet listrik untuk mengisi daya baterai. Jika masalah tetap
muncul, Hubungi Dell.

Waktu atau tanggal yang tersimpan pada Pengaturan Sistem tidak
cocok dengan jam komputer. Perbaiki pengaturan untuk opsi Date
and Time (Tanggal dan Waktu).

Chip pada board sistem mungkin tidak berfungsi. Jalankan uji
System Set (Set Sistem) di Dell Diagnostics (Diagnostik Dell).

Pengontrol keyboard mungkin tidak berfungsi atau modul memori
mungkin longgar. Jalankan uji System Memory (Memori Sistem)

70 Pemecahan Masalah

Pesan Galat Deskripsi

dan uji Keyboard Controller (Pengontrol Keyboard) di Dell
Diagnostics (Diagnostik Dell) atau Hubungi Dell.

X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY

Masukkan disk ke drive dan coba lagi.

Pesan galat sistem

Tabel 4. Pesan galat sistem

Pesan Sistem Deskripsi

Alert! Previous attempts at booting this system
have failed at checkpoint [nnnn]. For help in
resolving this problem, please note this
checkpoint and contact Dell Technical Support

CMOS checksum error

CPU fan failure

System fan failure

Hard-disk drive failure

Keyboard failure

No boot device available

Komputer gagal menyelesaikan aktivitas booting tiga kali berturut­turut untuk kesalahan yang sama.

RTC diatur ulang, Pengaturan BIOS default telah dimuat.

Kipas CPU telah gagal.

Kipas sistem telah gagal.

Kemungkinan kegagalan hard disk drive selama POST.

— Keyboard rusak atau kabel kendur. Kegagalan keyboard atau
kabel longgar. Jika mendudukkan kembali kabel tidak menyelesaikan
masalah, ganti keyboard.

Tidak ada partisi yang dapat di-boot pada drive hard disk, kabel
drive hard disk longgar, atau tidak ada perangkat yang dapat di­boot.

No timer tick interrupt

NOTICE - Hard Drive SELF MONITORING SYSTEM has
reported that a parameter has exceeded its
normal operating range. Dell recommends that
you back up your data regularly. A parameter
out of range may or may not indicate a
potential hard drive problem

• Jika hard disk adalah perangkat booting Anda, pastikan kabel
telah tersambung dan drive dipasang dengan benar dan telah
dipartisi sebagai perangkat booting.

• Masuk ke pengaturan sistem dan pastikan informasi urutan
booting telah benar.

Chip pada board sistem mungkin tidak berfungsi atau kegagalan
pada motherboard.

Galat S.M.A.R.T, kemungkinan kegagalan hard disk

Pemecahan Masalah 71

5

Mendapatkan bantuan

Menghubungi Dell

CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, Anda dapat menemukan informasi kontak pada faktur pembelian,

slip kemasan, tagihan, atau katalog produk Dell.

Dell menyediakan beberapa dukungan berbasis online dan telepon serta opsi servis. Ketersediaan bervariasi menurut negara dan produk, dan
sebagian layanan mungkin tidak tersedia di daerah Anda. Untuk menghubungi Dell atas masalah penjualan, dukungan teknis, atau layanan
pelanggan:

1 Buka Dell.com/support.

2 Pilih kategori dukungan Anda.

3 Verikasikan negara atau kawasan Anda di daftar tarik turun Choose A Country/Region (Pilih Negara/Kawasan) pada bagian bawah

halaman.

4 Pilih tautan layanan atau tautan yang terkait berdasarkan kebutuhan Anda.

72 Mendapatkan bantuan
