OptiPlex 7040 - Helytakarékos kivitel
Kezelési kézikönyv
Szabályozó modell: D11S
Szabályozó típus: D11S001
Megjegyzések, figyelmeztetések és
Vigyázat jelzések
MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a számítógép
biztonságosabb és hatékonyabb használatát segítik.
FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a
figyelmet, egyben közli a probléma elkerülésének módját.
VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély
lehetőségére hívja fel a figyelmet.
Copyright © 2015 Dell Inc. Minden jog fenntartva. Ezt a terméket az amerikai és a nemzetközi szerzői jogokról szóló
törvények védik. A Dell™ és a Dell logó a Dell Inc. bejegyzett védjegye az Amerikai Egyesült Államokban és/vagy más
országokban. Minden más márka és név, melyet itt említünk, azok megfelelő vállalatainak bejegyzett védjegyei.
2015 - 11
Mód. A00
Tartalomjegyzék
1 Munka a számítógépen.................................................................................5
Mielőtt elkezdene dolgozni a számítógép belsejében...................................................................5
A számítógép kikapcsolása.......................................................................................................6
Miután befejezte a munkát a számítógép belsejében...................................................................6
2 Alkatrészek eltávolítása és beszerelése..................................................... 8
Ajánlott szerszámok.................................................................................................................8
A burkolat eltávolítása..............................................................................................................8
A burkolat felszerelése............................................................................................................. 8
Az elülső előlap eltávolítása......................................................................................................9
Az elülső előlap felszerelése..................................................................................................... 9
A ventilátor kürtő eltávolítása.................................................................................................... 9
A ventilátor kürtő beszerelése................................................................................................. 10
A memóriamodul eltávolítása.................................................................................................. 10
A memóriamodul beszerelése................................................................................................. 11
A behatolásjelző kapcsoló eltávolítása..................................................................................... 11
A behatolásjelző kapcsoló beszerelése.................................................................................... 11
A bővítőkártya eltávolítása......................................................................................................12
A bővítőkártya beszerelése.....................................................................................................12
A merevlemez-meghajtó szerkezet eltávolítása.........................................................................12
A merevlemez-meghajtó eltávolítása a merevlemez-meghajtó keretből....................................... 13
Helyezze a merevlemez-meghajtót a merevlemez-meghajtó keretbe...........................................14
A merevlemez-meghajtó szerkezet beszerelése........................................................................14
Az optikai meghajtó eltávolítása.............................................................................................. 14
Az optikai meghajtó beszerelése............................................................................................. 16
A rendszerventilátor eltávolítása..............................................................................................16
A rendszerventilátor beszerelése.............................................................................................17
A hűtőborda szerkezet eltávolítása.......................................................................................... 17
A hűtőborda szerkezet beszerelése......................................................................................... 18
A processzor eltávolítása........................................................................................................18
A processzor beszerelése.......................................................................................................19
A VGA bővítőkártya eltávolítása.............................................................................................. 19
A VGA bővítőkártya beszerelése............................................................................................. 20
A tápegység (PSU) eltávolítása...............................................................................................20
A tápegység (PSU) beszerelése..............................................................................................22
A bekapcsológomb eltávolítása............................................................................................... 22
A bekapcsológomb beszerelése..............................................................................................23
Az SD kártyaolvasó eltávolítása.............................................................................................. 23
3
Az SD kártyaolvasó beszerelése............................................................................................. 24
Az opcionális SSD kártya beszerelése..................................................................................... 24
Az opcionális SSD kártya eltávolítása...................................................................................... 26

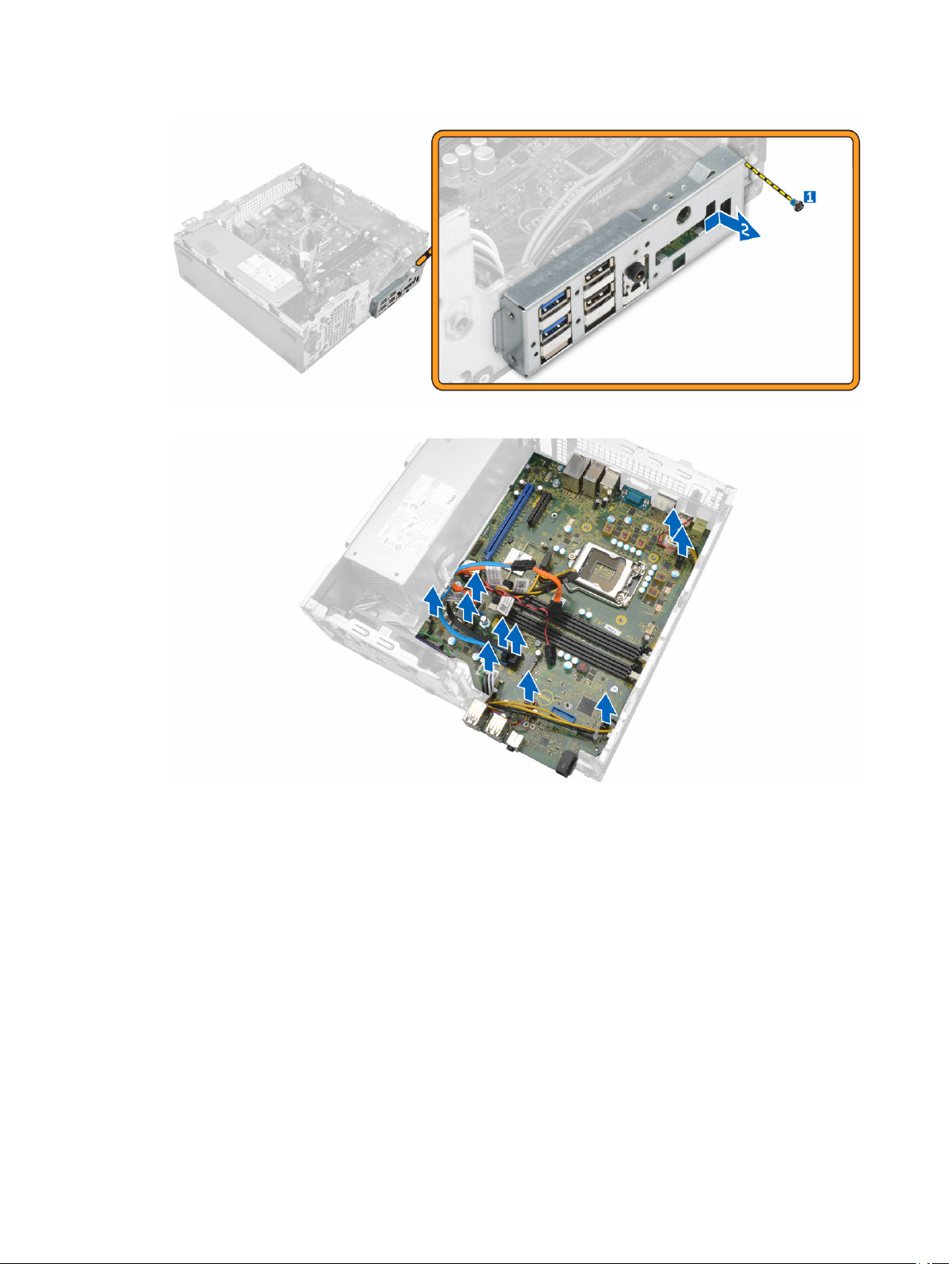

Az alaplap eltávolítása............................................................................................................26
Az alaplap beszerelése.......................................................................................................... 28

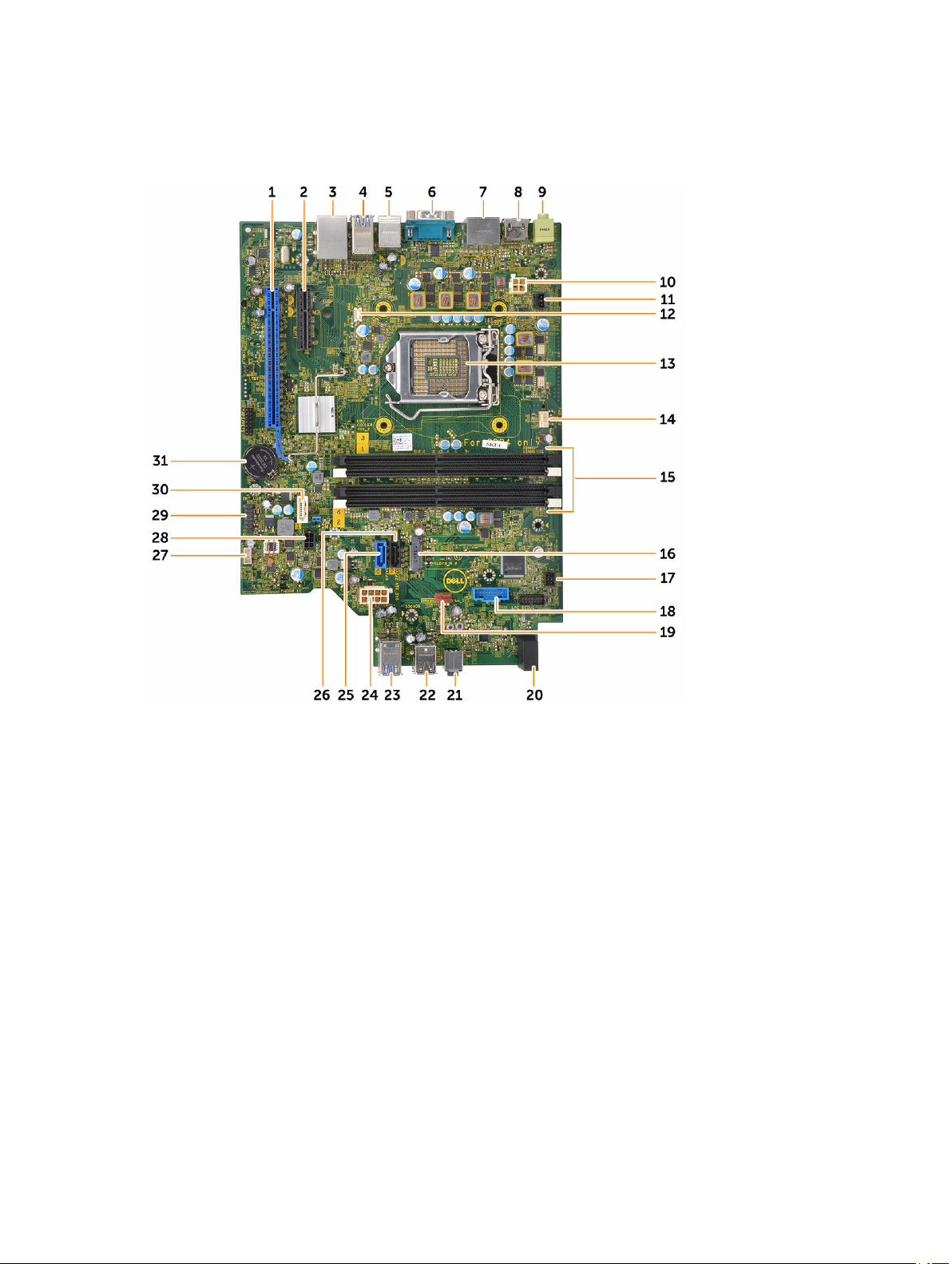

Az alaplap elrendezése.......................................................................................................... 29
3 Hibaelhárítás a számítógépen....................................................................31
Diagnosztikai LED kódok........................................................................................................31
Diagnosztikai hibaüzenetek.................................................................................................... 32
Rendszer hibaüzenetek..........................................................................................................37
4 Rendszerbeállítás........................................................................................38
Boot Sequence......................................................................................................................38
Navigációs billentyűk..............................................................................................................38
Rendszerbeállítás áttekintése................................................................................................. 39
A rendszerbeállítás elérése.....................................................................................................39
Rendszerbeállítási opciók.......................................................................................................39
A BIOS frissítése .................................................................................................................. 48
Rendszer- és beállítás jelszó...................................................................................................49
Rendszer- és beállító jelszó hozzárendelése....................................................................... 49
Meglévő rendszerjelszó és/vagy beállítás jelszó törlése, illetve módosítása............................ 50
5 Műszaki adatok............................................................................................51
6 A Dell elérhetőségei....................................................................................56
4
1
Munka a számítógépen
Mielőtt elkezdene dolgozni a számítógép belsejében
Végezze el a következő óvintézkedéseket a számítógép potenciális károsodásának elkerülése és a saját
biztonsága érdekében. Ha másképp nincs jelezve, a jelen dokumentumban leírt minden művelet a következő
feltételek teljesülését feltételezi:
• Elolvasta a számítógéphez mellékelt biztonsággal kapcsolatos tudnivalókat.
• A számítógép alkatrészeinek visszaszerelése vagy – ha az alkatrészt külön vásárolták meg – beépítése
az eltávolítási eljárás lépéseinek ellentétes sorrendben történő végrehajtásával történik.
VIGYÁZAT: Csatkaloztasson szét minden áramellátást, mielőtt a számítógép burkolati paneljeit
kinyitná. Miután befejezte a számítógép belsejében a munkát, helyezzen vissza minden fedelet,
panelt és csavart még azelőútt, hogy áramforráshoz csatlakoztatná a gépet.
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el figyelmesen a
számítógéphez mellékelt biztonsági tudnivalókat. További, szabályozással kapcsolatos
információkért lásd a Regulatory Compliance Homepage (Szabályozási megfelelőség) honlapot
a következő webhelyen: www.Dell.com/regulatory_compliance .
FIGYELMEZTETÉS: Számos javítást csak képesített, hivatalos szakember végezhet. A
hibaelhárítást és az egyszerű javításokat csak a termékismertetőben feltüntetett módon, illetve
a telefonos ügyféltámogatás utasításának megfelelően szabad elvégezni. A jótállás nem
vonatkozik a Dell által nem engedélyezett javításokból eredő sérülésekre. Olvassa el és kövesse
a termékhez mellékelt biztonsági utasításokat.
FIGYELMEZTETÉS: Az elektrosztatikus kisülések érdekében földelje le magát egy
csuklópánttal, vagy időközönként érjen hozzá egy festetlen fémfelülethez, pl. a számítógép
hátulján lévő csatlakozóhoz.
FIGYELMEZTETÉS: Bánjon óvatosan a komponensekkel és kártyákkal. Ne érintse meg a
kártyákon található komponenseket és érintkezőket. A komponenseket, például a
mikroprocesszort vagy a chipet a szélénél, ne az érintkezőknél fogva tartsa.
FIGYELMEZTETÉS: A kábelek kihúzásakor ne a kábelt, hanem a csatlakozót vagy a húzófület
húzza meg. Néhány kábel csatlakozója reteszelő kialakítással van ellátva; a kábel
eltávolításakor kihúzás előtt a retesz kioldófülét meg kell nyomni. Miközben széthúzza a
csatlakozókat, tartsa őket egy vonalban, hogy a csatlakozótűk ne görbüljenek meg. A
tápkábelek csatlakoztatása előtt ellenőrizze mindkét csatlakozódugó megfelelő helyzetét és
beállítását.
MEGJEGYZÉS: A számítógép színe és bizonyos komponensek különbözhetnek a dokumentumban
leírtaktól.
A számítógép károsodásának elkerülése érdekében végezze el az alábbi műveleteket, mielőtt a számítógép
belsejébe nyúl.
1. Gondoskodjon róla, hogy a munkafelület kellően tiszta és sima legyen, hogy megelőzze a számítógép
fedelének karcolódását.
2. Kapcsolja ki a számítógépet (lásd A számítógép kikapcsolása című részt).
5
FIGYELMEZTETÉS: A hálózati kábel kihúzásakor először a számítógépből húzza ki a kábelt,
majd a hálózati eszközből.
3. Húzzon ki minden hálózati kábelt a számítógépből.
4. Áramtalanítsa a számítógépet és minden csatolt eszközt.
5. Az alaplap földelése érdekében nyomja meg, és tartsa nyomva a bekapcsológombot az áramtalanítás
alatt.
6. Távolítsa el a burkolatot.
FIGYELMEZTETÉS: Mielőtt bármihez hozzáér a számítógép belsejében, földelje le magát
úgy, hogy egy festetlen fém felületet megérint, mint pl. a számítógép hátsó fém része.
Miközben dolgozik, rendszeresen érintsen meg egy fedetlen fém felületet a statikus
elektromosság kisütése érdekében, amely a belső alkatrészek károsodását okozhatja.
A számítógép kikapcsolása
FIGYELMEZTETÉS: Az adatvesztés elkerülése érdekében a számítógép kikapcsolása előtt
mentsen és zárjon be minden nyitott fájlt, és lépjen ki minden futó programból.
1. A számítógép kikapcsolása
• Windows 10 esetén (érintés funkciós eszköz vagy egér használatával):
1. Kattintson vagy koppintson .
2. Kattintson vagy koppintson majd kattintson vagy koppintson a Leállítás lehetőségre.
• Windows 8 esetén (érintés funkciós eszköz vagy egér használatával):
1. Az ujját húzza el a képernyő jobb széléről, ezzel megnyitva a Szimbólumok menüt, majd
válassza a Beállítások lehetőséget.
2. Érintse meg a majd koppintson a Leállítás lehetőségre.
• Windows 8: (egér használatával):
1. Az egér mutatóját vigye a képernyő jobb felső sarkába, és kattintson a Beállítások
lehetőségre.
2. Kattintson majd koppintson a Leállítás lehetőségre.
• Windows 7 esetében:
1. Kattintson a Start gombra.
2. Kattintson a Leállítás lehetőségre.
2. Győződjön meg arról, hogy a számítógép és a csatlakoztatott eszközök ki vannak kapcsolva. Ha az
operációs rendszer leállásakor a számítógép és a csatlakoztatott eszközök nem kapcsolnak ki
automatikusan, akkor a kikapcsoláshoz tartsa nyomva a bekapcsológombot mintegy 6 másodpercig.
Miután befejezte a munkát a számítógép belsejében
Miután befejezte a visszahelyezési eljárásokat, győződjön meg róla, hogy csatlakoztatta-e a külső
eszközöket, kártyákat, kábeleket stb., mielőtt a számítógépet bekapcsolná.
1. Helyezze vissza a burkolatot.
6
FIGYELMEZTETÉS: Hálózati kábel csatlakoztatásakor először dugja a kábelt a hálózati
eszközbe, majd a számítógépbe.
2. Csatlakoztassa az esetleges telefon vagy hálózati kábeleket a számítógépére.
3. Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra.
4. Kapcsolja be a számítógépet.
5. Ha szükséges, a Dell Diagnostics futtatásával győződjön meg arról, hogy a számítógép megfelelően
működik-e.
7
Alkatrészek eltávolítása és beszerelése
Ez a rész részletes információkat nyújt a számítógép alkatrészeinek eltávolításáról, illetve beszereléséről.
Ajánlott szerszámok
A dokumentumban szereplő eljárások a következő szerszámokat igényelhetik:
• Kisméretű, laposfejű csavarhúzó
• Csillagcsavarhúzó
• Kis műanyag pálca
A burkolat eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. A burkolat eltávolítása:
a. A kék rögzítőfület csúsztassa el jobbra a burkolat kioldásához [1].
b. Csúsztassa a burkolatot a számítógép hátulja felé [2].
c. Emelje le a burkolatot a számítógépről [3].
2
A burkolat felszerelése
1. Helyezze a számítógépre a burkolatot, és csúsztassa el, amíg az helyére nem pattan.
2. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
8
Az elülső előlap eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a burkolatot.
3. Az elülső előlap eltávolítása:
a. A füleket megemelve oldja ki az elülső előlapot a számítógépből [1].
b. Távolítsa el az elülső előlapot a számítógépből [2].
Az elülső előlap felszerelése
1. Helyezze az előlapon lévő füleket a számítógépen lévő nyílásokba.
2. Nyomja meg az előlapot, amíg a fülek a helyükre nem pattannak.
3. Szerelje fel a burkolatot.
4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
A ventilátor kürtő eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a burkolatot.
3. A ventilátor kürtő eltávolítása:
a. Az érintési pontokat megfogva a ventilátor kürtő keretet húzza meg a ventilátor kürtő kioldásához [1].
b. Emelje ki a ventilátor kürtőt a számítógépből [2].
9
A ventilátor kürtő beszerelése
1. A ventilátor kürtőn lévő nyílásokat illessze a hűtőbordán lévő csavarlyukakhoz.
2. A ventilátor kürtőt illessze a helyére, amíg az be nem pattan.
3. Szerelje fel a burkolatot.
4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
A memóriamodul eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a. burkolat
b. ventilátor kürtő
c. merevlemez-meghajtó szerkezet
d. optikai meghajtó
3. A memóriamodul eltávolítása:
a. Nyomja le a memóriamodul oldalain lévő rögzítőfüleket.
b. Emelje ki a memóriamodult az alaplapon lévő csatlakozójából.
10
A memóriamodul beszerelése
1. Illessze a memóriamodulon lévő bemetszést a memóriamodul foglalatában található fülhöz.
2. Helyezze be a memóriamodult a memóriamodul foglalatba.
3. A memóriamodult nyomja meg, amíg a rögzítőfülek a helyükre nem pattannak.
4. Szerelje be a következőt:
a. optikai meghajtó
b. merevlemez-meghajtó szerkezet
c. ventilátor kürtő
d. burkolat
5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
A behatolásjelző kapcsoló eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a. burkolat
b. ventilátor kürtő
3. A behatolásjelző kapcsoló eltávolítása:
a. Csatlakoztassa le a behatolásjelző kapcsoló kábelét az alaplapi csatlakozóról [1] [2].
b. A behatolásjelző kapcsolót csúsztassa ki és emelje ki a számítógépházból [3].
A behatolásjelző kapcsoló beszerelése
1. Helyezze a behatolásjelző kapcsolót a számítógépházon lévő nyílásba.
2. Csatlakoztassa a behatolásjelző kapcsoló kábelét az alaplapra.
3. Szerelje be a következőt:
a. ventilátor kürtő
b. burkolat
4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
11
A bővítőkártya eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a. burkolat
b. ventilátor kürtő
3. A bővítőkártya eltávolítása:
a. A bővítőkártya retesz kinyitásához húzza meg a fém fület [1].
b. Húzza előre a fület [2] és a bővítőkártyát húzza ki a számítógépen lévő csatlakozójából [3].
A bővítőkártya beszerelése
1. A bővítőkártyát helyezze az alaplapon lévő csatlakozóba.
2. A bővítőkártyát nyomja meg, amíg az a helyére nem pattan.
3. Zárja a bővítőkártya reteszt és nyomja meg, amíg az a helyére nem pattan.
4. Szerelje be a következőt:
a. ventilátor kürtő
b. burkolat
5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
A merevlemez-meghajtó szerkezet eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a. burkolat
b. ventilátor kürtő
3. A merevlemez-meghajtó szerkezet kioldása:
a. Nyomja meg rögzítőfüleket a tápcsatlakozó kioldásához [1,2].
b. Csatlakoztassa le az adatkábelt és a tápkábelt a merevlemez-meghajtóról [3, 4].
12
4. A merevlemez-meghajtó szerkezet eltávolítása:
a. A merevlemez-meghajtó kioldó karját előrehúzva oldja ki a merevlemez-meghajtó keretet a
számítógépből [1].
b. Emelje ki a merevlemez-meghajtó szerkezetet a számítógépből [2].
A merevlemez-meghajtó eltávolítása a merevlemezmeghajtó keretből
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a. burkolat
b. előlap
c. merevlemez-meghajtó szerkezet
3. A merevlemez-meghajtó keret eltávolítása:
a. A merevlemez-meghajtó kioldásához húzza meg a keretet [1].
b. Emelje ki a merevlemez-meghajtót a merevlemez-meghajtó keretből [2].
13
Helyezze a merevlemez-meghajtót a merevlemezmeghajtó keretbe.
1. Csúsztassa be a merevlemez-meghajtót a merevlemez-meghajtó keretbe, amíg az a helyére nem
kattan.
2. Szerelje be a következőt:
a. merevlemez-meghajtó szerkezet
b. előlap
c. burkolat
3. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
A merevlemez-meghajtó szerkezet beszerelése
1. Helyezze a merevlemez-meghajtó szerkezetet a számítógépben lévő foglalatába.
2. Csatlakoztassa a tápkábelt a merevlemez-meghajtó kereten lévő foglalatra.
3. Szerelje be a következőt:
a. ventilátor kürtő
b. burkolat
4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
Az optikai meghajtó eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a. burkolat
b. elülső előlap
c. merevlemez-meghajtó szerkezet
3. Az optikai meghajtó kioldása:
a. Távolítsa el a merevlemez-meghajtó csatlakozókábeleket az optikai meghajtó reteszről [1].
b. A kék színű reteszt csúsztassa kioldott állásba [2].
14
4. Az optikai meghajtó eltávolítása:
a. Fogja meg a kék színű reteszt [1], emelje meg az optikai meghajtó vázat, és csatlakoztassa le a
kábeleket az optikai meghajtóról [2].
b. Emelje ki az optikai meghajtó vázat a számítógépből [3].
5. Az optikai meghajtó eltávolítása az optikai meghajtó vázból:
a. Nyomja meg az optikai meghajtó kioldó reteszt [1] és az optikai meghajtót csúsztassa előre. [2]
b. Távolítsa el az optikai meghajtót az optikai meghajtó vázból [3].
15
Az optikai meghajtó beszerelése
1. Csúsztassa az optikai meghajtót az optikai meghajtó vázba.
2. Illessze az optikai meghajtó vázon lévő füleit a számítógép réseihez.
3. Az optikai meghajtó vázat engedje a számítógépbe és zárja a reteszt.
4. Csatlakoztassa az adatkábelt és a tápkábelt az optikai meghajtóra.
5. Szerelje be a következőt:
a. merevlemez-meghajtó szerkezet
b. elülső előlap
c. burkolat
6. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
A rendszerventilátor eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a. burkolat
b. elülső előlap
c. merevlemez-meghajtó szerkezet
d. optikai meghajtó
3. A rendszerventilátor eltávolítása:
a. Csatlakoztassa le a rendszerventilátor kábelét az alaplapról [1].
b. A ventilátor rögzítőgyűrűket csúsztassa a hátlapon lévő nyílásba [2].
c. Emelje le a ventilátort a számítógépről. [3]
16
A rendszerventilátor beszerelése
1. Tegye a rendszerventilátort a számítógépbe.
2. Vezesse át a rögzítőgyűrűket a számítógépházon, majd a vájat mentén oldalra csúsztatva rögzítse őket.
3. Csatlakoztassa a rendszerventilátor kábelét az alaplapra.
4. Szerelje be a következőt:
a. optikai meghajtó
b. merevlemez-meghajtó szerkezet
c. elülső előlap
d. burkolat
5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
A hűtőborda szerkezet eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a. burkolat
b. elülső előlap
c. ventilátor kürtő
d. merevlemez-meghajtó szerkezet
e. optikai meghajtó
3. A hűtőborda szerkezet eltávolítása:
a. Csatlakoztassa le a hűtőborda kábelét az alaplapról [1].
b. Lazítsa meg az elveszíthetetlen csavarokat, amelyek a hűtőborda szerkezetet rögzítik, majd a
szerkezetet emelje ki a számítógépből [2, 3].
17
Loading...
