Manipulación de la tableta
Instrucciones de seguridad
Requisitos previos
Utilice las siguientes reglas de seguridad para proteger la tableta de posibles daños y garantizar su seguridad personal. A menos que se
especifique lo contrario, para cada procedimiento incluido en este documento se presuponen las condiciones siguientes:
•Ha leído la información sobre seguridad incluida con la tablet.
•Se puede reemplazar un componente o, si se adquirió por separado, instalarlo realizando el procedimiento de extracción en orden
inverso.
Sobre esta tarea
NOTA: Desconecte todas las fuentes de energía antes de abrir la tableta. Una vez que termine de trabajar en el interior
de la tableta, reemplace todos los componentes y tornillos antes de conectar la fuente de energía.
AVISO: Antes trabajar en el interior de la tableta, siga las instrucciones de seguridad que se entregan con la tableta. Para
obtener información adicional sobre las prácticas de seguridad, consulte la Página de inicio del cumplimiento de normas.
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El
usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la
documentación del producto o indicadas por el personal de servicio y asistencia en línea o telefónica. La garantía no
cubre los daños por reparaciones no autorizadas por Dell. Lea y siga las instrucciones de seguridad que se incluyen con el
producto.
1
PRECAUCIÓN: Para evitar descargas electrostáticas, conéctese a tierra mediante un brazalete antiestático o toque
periódicamente una superficie metálica no pintada al mismo tiempo que toca un conector en la parte posterior de la
tableta.
PRECAUCIÓN: Manipule los componentes y las tarjetas con cuidado. No toque los componentes ni los contactos de una
tarjeta. Sujete la tarjeta por los bordes o por el soporte metálico. Sujete un componente, como un procesador, por sus
bordes y no por sus patas.
PRECAUCIÓN: Cuando desconecte un cable, tire de su conector o de su lengüeta de tiro, no tire directamente del cable.
Algunos cables tienen conectores con lengüetas de bloqueo; si va a desconectar un cable de este tipo, antes presione las
lengüetas de bloqueo. Mientras tira de los conectores, manténgalos bien alineados para evitar que se doblen las patas.
Además, antes de conectar un cable, asegúrese de que los dos conectores estén orientados y alineados correctamente.
NOTA: Es posible que el color de la tablet y de algunos componentes tengan un aspecto distinto al que se muestra en
este documento.
Antes de trabajar en el interior de la tableta
Sobre esta tarea
Para evitar daños en la tableta, realice los siguientes pasos antes de empezar a manipular el interior de la tableta:
Pasos
1. Asegúrese de leer las instrucciones de seguridad.
2. Asegúrese de que la superficie de trabajo sea plana y esté limpia para evitar que se raye la cubierta de la tablet.
3. Apague la tablet.
6Manipulación de la tableta
4. Si la tableta está conectada a un dispositivo de acoplamiento (acoplado), como un teclado móvil o una estación de acoplamiento,
desacóplelo.
5. Desconecte la tableta y todos los dispositivos conectados de las tomas de alimentación eléctrica.
6. Mantenga presionado el botón de encendido con la tableta desenchufada para conectar a tierra la tarjeta madre del sistema.
NOTA: Para evitar descargas electrostáticas, conéctese a tierra mediante un brazalete antiestático o toque
periódicamente una superficie metálica no pintada al mismo tiempo que toca un conector en la parte posterior de la
tableta.
7. Extraiga todas las tarjetas ExpressCard o inteligentes instaladas de sus ranuras.
Precauciones de seguridad
El capítulo de precauciones de seguridad detalla los pasos principales que se deben realizar antes de llevar a cabo cualquier instrucción de
desensamblaje.
Antes de realizar cualquier procedimiento de instalación o reparación que implique ensamblaje o desensamblaje, tenga en cuenta las
siguientes precauciones de seguridad:
•Apague la tableta y todos los periféricos conectados.
•Desconecte la tableta y todos los periféricos conectados de la alimentación de CA.
•Desconecte todos los cables de red, teléfono o líneas de telecomunicaciones del sistema.
•Utilice un kit de servicio de campo contra ESD cuando trabaje en el interior de cualquier tableta para evitar daños por descarga
electrostática (ESD).
•Después de quitar cualquier componente del sistema, colóquelo con cuidado encima de una alfombrilla antiestática.
•Utilice zapatos con suelas de goma no conductora para reducir la posibilidad de electrocutarse.
Bonding (Enlaces)
El bonding es un método para conectar dos o más conductores de conexión a tierra a la misma toma potencial. Esto se lleva a cabo con un
kit de descarga electrostática (ESD) de servicio de campo. Cuando conecte un cable en bonding, asegúrese de que está conectado
directamente al metal y no a una superficie pintada o no metálica. La muñequera debe estar fija y en contacto total con la piel. Asegúrese
de quitarse todos los accesorios, como relojes, brazaletes o anillos, antes de realizar bonding con el equipo.
Protección contra descargas electrostáticas (ESD)
La ESD es una preocupación importante cuando se manipulan componentes electrónicos, especialmente componentes sensibles como
tarjetas de expansión, procesadores, memorias DIMM y tarjetas madre del sistema. Cargas muy ligeras pueden dañar los circuitos de
maneras que tal vez no sean evidentes y causar, por ejemplo, problemas intermitentes o acortar la duración de los productos. Mientras la
industria exige requisitos de menor alimentación y mayor densidad, la protección contra ESD es una preocupación que aumenta.
Debido a la mayor densidad de los semiconductores utilizados en los últimos productos Dell, la sensibilidad a daños estáticos es
actualmente más alta que la de los productos Dell anteriores. Por este motivo, ya no se pueden aplicar algunos métodos previamente
aprobados para la manipulación de piezas.
Dos tipos reconocidos de daños por ESD son catastróficos e intermitentes.
•Catastróficos: las fallas catastróficas representan aproximadamente un 20 por ciento de las fallas relacionadas con la ESD. El daño
origina una pérdida total e inmediata de la funcionalidad del dispositivo. Un ejemplo de falla catastrófica es una memoria DIMM que ha
recibido un golpe estático, lo que genera inmediatamente un síntoma "No POST/No Video" (No se ejecuta la autoprueba de
encendido/no hay reproducción de video) con un código de sonido emitido por falta de memoria o memoria no funcional.
•Intermitentes: las fallas intermitentes representan aproximadamente un 80 por ciento de las fallas relacionadas con la ESD. La alta
tasa de fallas intermitentes significa que la mayor parte del tiempo no es fácil reconocer cuando se producen daños. La DIMM recibe
un golpe estático, pero el trazado tan solo se debilita y no refleja inmediatamente los síntomas relacionados con el daño. El seguimiento
debilitado puede tardar semanas o meses en desaparecer y, mientras tanto, puede causar degradación en la integridad de la memoria,
errores intermitentes en la memoria, etc.
El tipo de daño más difícil de reconocer y solucionar es una falla intermitente (también denominada latente).
Realice los siguientes pasos para evitar daños por ESD:
•Utilice una pulsera de descarga electrostática con cable que posea una conexión a tierra adecuada. Ya no se permite el uso de
muñequeras antiestáticas inalámbricas porque no proporcionan protección adecuada. También, tocar el chasis antes de manipular las
piezas no garantiza la adecuada protección contra ESD en piezas con mayor sensibilidad a daños por ESD.
•Manipule todos los componentes sensibles a la electricidad estática en un área segura. Si es posible, utilice almohadillas antiestáticas
para el suelo y la mesa de trabajo.
Manipulación de la tableta
7
•Cuando saque un componente sensible a la estática de la caja de envío, no saque el material antiestático del componente hasta que
esté listo para instalarlo. Antes de abrir el embalaje antiestático, asegúrese de descargar la electricidad estática del cuerpo.
•Antes de transportar un componente sensible a la estática, colóquelo en un contenedor o un embalaje antiestático.
Juego de ESD de servicio en terreno
El kit de servicio de campo no supervisado es el kit de servicio que más se utiliza habitualmente. Cada juego de servicio en terreno incluye
tres componentes principales: un tapete antiestático, una pulsera antiestática y un cable de enlace.
Componentes de un juego de servicio en terreno de ESD
Los componentes de un kit de servicio de campo de ESD son los siguientes:
•Alfombrilla antiestática: la alfombrilla antiestática es disipativa y las piezas se pueden colocar sobre esta durante los procedimientos
de servicio. Cuando se utiliza una alfombrilla antiestática, se debe ajustar la muñequera y el cable de conexión se debe conectar a la
alfombrilla y directamente a cualquier pieza de metal del sistema en el que se está trabajando. Cuando está todo correctamente
dispuesto, se pueden sacar las piezas de servicio de la bolsa antiestática y colocar directamente en el tapete. Los elementos sensibles a
ESD están seguros en la mano, en la alfombrilla antiestática, en el sistema o dentro de una bolsa.
•Brazalete y cable de conexión: el brazalete y el cable de conexión pueden estar conectados directamente entre la muñeca y metal
descubierto en el hardware si no se necesita el tapete ESD, o se los puede conectar al tapete antiestático para proteger el hardware
que se coloca temporalmente en el tapete. La conexión física de la pulsera y el cable de enlace entre la piel, el tapete contra ESD y el
hardware se conoce como enlace. Utilice solo juegos de servicio en terreno con una pulsera, un tapete y un cable de enlace. Nunca use
pulseras inalámbricas. Siempre tenga en cuenta que los cables internos de un brazalete son propensos a dañarse por el desgaste
normal, y deben verificarse con regularidad con un probador de brazalete a fin de evitar dañar el hardware contra ESD de manera
accidental. Se recomienda probar la muñequera y el cable de conexión al menos una vez por semana.
•Probador de pulseras contra ESD: los alambres dentro de una pulsera contra ESD son propensos a dañarse con el tiempo. Cuando
se utiliza un kit no supervisado, es una mejor práctica probar periódicamente la correa antes de cada llamada de servicio y, como
mínimo, realizar una prueba una vez por semana. Un probador de pulseras es el mejor método para realizar esta prueba. Si no tiene su
propio probador de pulseras, consulte con su oficina regional para saber si tienen uno. Para realizar la prueba, conecte el cable de
enlace de la pulsera al probador mientras está en la muñeca y presione el botón para probar. Un indicador LED verde se enciende si la
prueba es satisfactoria; un indicador LED rojo se enciende y suena una alarma si la prueba falla.
•Elementos aislantes: es muy importante mantener los dispositivos sensibles a ESD, como las cajas de plástico de los disipadores de
calor, alejados de las piezas internas que son aislantes y a menudo están muy cargadas.
•Entorno de trabajo: antes de implementar un juego de ESD de servicio en terreno, evalúe la situación en la ubicación del cliente. Por
ejemplo, la implementación del kit para un entorno de servidor es diferente a la de un entorno de equipo de escritorio o portátil. Los
servidores suelen instalarse en un bastidor dentro de un centro de datos; los equipos de escritorio o portátiles suelen colocarse en
escritorios o cubículos de oficinas. Siempre busque una zona de trabajo grande, abierta, plana y ordenada con lugar suficiente como
para implementar el kit de ESD con espacio adicional para alojar el tipo de sistema que se está reparando. El área de trabajo también
debe estar libre de materiales aislantes que puedan producir un evento de ESD. En el área de trabajo, los aislantes como poliestireno
extruido y otros plásticos siempre deben alejarse, al menos, 30 cm o 12 pulg. de las piezas sensibles antes de manipular físicamente los
componentes del hardware
•Embalaje contra ESD: todos los dispositivos sensibles a ESD deben enviarse y recibirse en embalajes antiestáticos. Es preferible usar
bolsas de metal con protección contra la estática. Sin embargo, siempre debe devolver la pieza dañada utilizando la misma bolsa
antiestática y el mismo embalaje contra ESD con los que se envía la pieza nueva. Se debe doblar y cerrar con cinta adhesiva la bolsa
antiestática y se debe utilizar todo el mismo material embalaje de espuma en la caja original en que se entrega la pieza nueva. Los
dispositivos sensibles a ESD se deben quitar del embalaje y se deben colocar solamente en una superficie de trabajo protegida contra
ESD, y las piezas nunca se deben colocar sobre la bolsa antiestática porque solo la parte interior de la bolsa está protegida. Coloque
siempre las piezas en la mano, en el tapete contra ESD, en el sistema o dentro de una bolsa antiestática.
•Transporte de componentes sensibles: cuando transporte componentes sensibles a ESD, como, piezas de reemplazo o piezas que
hay que devolver a Dell, es muy importante que las coloque dentro de bolsas antiestáticas para garantizar un transporte seguro.
Resumen sobre la protección contra descargas eléctricas
Se recomienda que todos los técnicos de servicio de campo utilicen la muñequera tradicional con conexión a tierra de ESD con cable y una
alfombrilla antiestática protectora en todo momento cuando reparen productos Dell. Además, es importante que los técnicos mantengan
las piezas sensibles separadas de todas las piezas aislantes mientras se realiza el servicio y que utilicen bolsas antiestáticas para transportar
los componentes sensibles.
Transporte de componentes delicados
Cuando transporte componentes sensibles a descarga electroestática, como, piezas de reemplazo o piezas que hay que devolver a Dell, es
muy importante que las coloque dentro de bolsas antiestáticas para garantizar un transporte seguro.
8
Manipulación de la tableta
Elevación del equipo
Siga las pautas que se indican a continuación cuando deba levantar un equipo pesado:
PRECAUCIÓN: No levante un peso superior a 50 libras. Siempre obtenga recursos adicionales o utilice un dispositivo
mecánico de elevación.
1. Asegúrese de tener un punto de apoyo firme. Aleje los pies para tener mayor estabilidad y con los dedos hacia fuera.
2. Apriete los músculos del abdomen. Los músculos del abdomen le proporcionarán el soporte adecuado para la espalda y le ayudarán a
compensar la fuerza de la carga.
3. Levante el equipo con la ayuda de las piernas, no de la espalda.
4. Mantenga la carga cerca del cuerpo. Cuanto más cerca esté a su columna vertebral, menos fuerza tendrá que hacer con la espalda.
5. Mantenga la espalda derecha cuando levante o coloque en el piso la carga. No agregue el peso de su cuerpo a la carga. Evite torcer su
cuerpo y espalda.
6. Siga las mismas técnicas en orden inverso para dejar la carga.
Después de trabajar en el interior de la tableta
Sobre esta tarea
Una vez finalizado el procedimiento de reemplazo, asegúrese de conectar los dispositivos externos, las tarjetas y los cables antes de
encender la tableta.
PRECAUCIÓN: Para evitar daños en la tableta, utilice únicamente la batería diseñada para esta tableta de Dell en
particular. No utilice baterías diseñadas para otras tabletas de Dell.
Pasos
1. Conecte cualquier dispositivo externo, como un teclado móvil o una estación de acoplamiento, y reemplace cualquier tarjeta, como
ExpressCard.
2. Conecte la tableta y todos los dispositivos conectados a la toma eléctrica.
3. Encienda la tableta.
Manipulación de la tableta
9
2
10Componentes principales del sistema
Componentes principales del sistema
Componentes principales del sistema11
1. Ensamblaje de la pantalla
2. Batería de tipo botón
3. tarjeta WLAN
4. Tarjeta WWAN
5. Disipador de calor
6. Soporte de USB de tipo C
7. Minisoporte en serie
8. Puerto del adaptador de alimentación
9. Minipuerto serial
10. Tarjeta madre
11. Antena de NFC
12. Batería izquierda (como se ve desde la parte posterior)
13. Batería derecha (como se ve desde la parte posterior)
14. Placa de circuito del ensamblaje del micrófono
15. Ventilador del sistema
16. Unidad de estado sólido
17. Cable de la cámara frontal
18. Cubierta de la cámara frontal
NOTA: Dell proporciona una lista de componentes y sus números de referencia para la configuración del sistema original
adquirida. Estas piezas están disponibles de acuerdo con la cobertura de la garantía adquirida por el cliente. Póngase en
contacto con el representante de ventas de Dell para obtener las opciones de compra.
12Componentes principales del sistema
Extracción e instalación de componentes
Herramientas recomendadas
Los procedimientos de este documento requieren el uso de las siguientes herramientas:
•Destornillador Phillips #0
•Destornillador Phillips n.° 1
•Destornillador Phillips núm. 2
•Punta trazadora de plástico
NOTA: Se utiliza el destornillador #0 para los tornillos 0-1 y el destornillador #1 para los tornillos 2-4.
Lista de tornillos
NOTA: Cuando quite los tornillos de un componente, se recomienda que anote el tipo y la cantidad de tornillos, y que los
coloque en una caja de almacenamiento de tornillos. Esto sirve para garantizar que se restaure el tipo y el número de
tornillos correcto cuando se reemplace el componente.
NOTA: El color de los tornillos puede variar según la configuración solicitada.
3
Tabla 1. Lista de tornillos
ComponenteTipo de tornilloCantidadImagen del tornillo
LCD
Disipador de calor
Ventilador del sistema
Unidad de estado sólido (SSD)
WLAN M.2
WWAN M.2
Micrófono
M2.5x519
M2x5
M2x3
M2x54
M2x31
M2x31
M2x31
M2x51
1
3
Cámara frontal
M2x31
Extracción e instalación de componentes13
ComponenteTipo de tornilloCantidadImagen del tornillo
Tarjeta madre del sistema
M2x5
M2x3
M1.6x5
11
2
2
Cámara posterior
M2x53
Baterías
Precauciones para batería de iones de litio
PRECAUCIÓN:
• Tenga cuidado cuando maneje baterías de iones de litio.
• Descargue la batería lo más posible antes de quitarla del sistema. Para esto, puede desconectar el adaptador de CA
del sistema para permitir que la batería se agote.
• No aplaste, deje caer, estropee o penetre la batería con objetos extraños.
• No exponga la batería a temperaturas altas ni desmonte paquetes de batería y células.
• No aplique presión en la superficie de la batería.
• No doble la batería.
• No utilice herramientas de ningún tipo para hacer palanca sobre o contra la batería.
• Verifique que no se pierda ningún tornillo durante la reparación de este producto, para evitar daños o perforaciones
accidentales en la batería y otros componentes del sistema.
• Si una batería se atasca en la computadora como resultado de la inflamación, no intente soltarla, ya que perforar,
doblar o aplastar baterías de iones de litio puede ser peligroso. En este caso, comuníquese con el soporte técnico de
Dell para obtener asistencia. Consulte www.dell.com/contactdell.
• Adquiera siempre baterías originales de www.dell.com o socios y distribuidores autorizados de Dell.
Extracción de las baterías
Requisitos previos
1. Siga el procedimiento que se describe en Antes de manipular el interior de la tableta.
Esta tableta es compatible con dos baterías con capacidad de intercambio directo (principal y opcional). Los
NOTA:
procedimientos de extracción de las baterías principal y opcional son idénticos.
Sobre esta tarea
En la ilustración, se muestra la ubicación de las baterías y se proporciona una representación visual del procedimiento de extracción.
14
Extracción e instalación de componentes
Pasos
1. Deslice el pasador de liberación de la batería para desbloquearlo.
2. Deslice el pestillo hacia abajo para desbloquear la batería.
3. Levante la batería para quitarla del compartimento.
4. Quite la batería de la tableta.
Instalación de las baterías
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Sobre esta tarea
Esta tableta es compatible con dos baterías con capacidad de intercambio directo (principal y opcional). Los
NOTA:
procedimientos de instalación de las baterías principal y opcional son idénticos.
En la ilustración, se muestra la ubicación de la batería y se proporciona una representación visual del procedimiento de instalación.
Extracción e instalación de componentes
15
Pasos
1. Alinee los pins de la batería con el conector en la tableta.
NOTA: Asegúrese de que el pin metálico de la batería esté alineado en su lugar.
2. Coloque la batería en su compartimiento hasta que encaje en su lugar.
3. Deslice el pestillo de la batería al estado bloqueado.
4. Asegúrese de que el pestillo de liberación de la batería esté en estado bloqueado.
Siguientes pasos
1. Siga el procedimiento que se describe en Después de manipular el interior de la tableta.
Tarjeta del módulo de identidad de suscripciones
(SIM)
Extracción de la uSIM
Requisitos previos
1. Siga el procedimiento que se describe en Antes de manipular el interior de la tableta.
2. Quite las baterías.
16
Extracción e instalación de componentes
Sobre esta tarea
En la ilustración, se indica la ubicación de la uSIM y se proporciona una representación visual del procedimiento de extracción.
Pasos
1. Abra la tapa de la ranura de uSIM.
2. Presione la tarjeta uSIM y deslícela para quitarla de la ranura.
NOTA: Utilice un instrumento de plástico de punta plana para facilitar la extracción de la SIM.
Inserción de la uSIM
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Sobre esta tarea
En la ilustración, se muestra la ubicación de la uSIM y se proporciona una representación visual del procedimiento de instalación.
Extracción e instalación de componentes
17
Pasos
1. Introduzca la tarjeta uSIM en la ranura hasta que quede bloqueada.
2. Cierre la tapa de la ranura de uSIM al estado inicial.
Siguientes pasos
1. Instale las baterías.
2. Siga el procedimiento que se describe en Después de manipular el interior de la tableta.
Lápiz
Extracción de la pluma Stylus
Requisitos previos
1. Siga el procedimiento que se describe en Antes de manipular el interior de la tableta.
Sobre esta tarea
En la ilustración, se indica la ubicación del lápiz Stylus y se proporciona una representación visual del procedimiento de extracción.
18
Extracción e instalación de componentes
Pasos
Deslice el lápiz Stylus hacia arriba mediante la muesca en el lápiz Stylus.
NOTA: Evite tirar del lápiz Stylus con la rosca estirable.
El lápiz Stylus está listo para ayudarle a utilizar la tableta resistente.
Instalación de la pluma Stylus
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Sobre esta tarea
En la ilustración, se indica la ubicación del lápiz Stylus y se proporciona una representación visual del procedimiento de instalación.
Extracción e instalación de componentes
19
Pasos
Inserte el lápiz Stylus en la ranura de la tableta.
NOTA: Cuando no esté en uso, evite colgar el lápiz Stylus desconectado de su canal.
Siguientes pasos
1. Siga el procedimiento que se describe en Después de manipular el interior de la tableta.
Ensamblaje de la pantalla
Extracción del ensamblaje de la pantalla
Requisitos previos
1. Siga el procedimiento que se describe en Antes de manipular el interior de la tableta.
2. Quite las baterías.
Sobre esta tarea
En la ilustración, se indica la ubicación del ensamblaje de la pantalla y se proporciona una representación visual del procedimiento de
extracción.
20
Extracción e instalación de componentes
Extracción e instalación de componentes21
22Extracción e instalación de componentes
Pasos
1. Coloque la tableta sobre una superficie limpia y plana y quite los 19 tornillos (M2.5x5) que fijan el ensamblaje de la pantalla al chasis.
2. Voltee la tableta.
3. Mediante un instrumento de plástico acabado en punta, haga palanca con cuidado en los bordes uniformemente para desbloquear los
sujetadores de plástico que fijan el ensamblaje de la pantalla al chasis.
NOTA:
Se debe insertar la punta del instrumento de plástico para evitar daños en el sello del ensamblaje de la pantalla
y en los ganchos que fijan el ensamblaje de la pantalla al chasis.
4. Voltee el panel LCD por un ángulo inferior a 90°.
NOTA:
Asegúrese de no voltear más de 90°, ya que los cables y los puertos del panel LCD están conectados a la
tarjeta madre del sistema y podrían dañar los cables de la pantalla LCD.
5. Quite la cinta adhesiva y desconecte el cable de eDP del conector en la tarjeta madre del sistema.
6. Quite la cinta adhesiva y desconecte el cable de la tecla de función del conector en la tarjeta madre del sistema.
7. Mediante un instrumento de plástico acabado en punta, levante el pestillo y suelte el cable táctil conectado a la tarjeta madre del
sistema.
Instalación del ensamblaje de la pantalla
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Extracción e instalación de componentes
23
Sobre esta tarea
En la ilustración, se indica la ubicación del componente y se proporciona una representación visual del procedimiento de instalación.
24Extracción e instalación de componentes
Extracción e instalación de componentes25
Pasos
1. Coloque el panel LCD a menos de 90° y utilice un instrumento de plástico acabado en punta para conectar el cable de eDP al conector
en la tarjeta madre del sistema.
2. Conecte el cable de la tecla de función al conector en la tarjeta madre del sistema.
3. Conecte el cable táctil al conector en la tarjeta madre del sistema.
4. Alinee el panel de LCD en el chasis.
5. Presione los bordes del ensamblaje de la pantalla para fijarlo al chasis.
6. Voltee la tableta.
NOTA: Asegúrese de colocar la tableta sobre una superficie plana
7. Reemplace los 19 tornillos (M2.5x5) que fijan el ensamblaje de la pantalla al chasis.
NOTA: NO ajuste los tornillos a la fuerza, para evitar daños en la rosca de los tornillos.
Siguientes pasos
1. Instale las baterías.
2. Siga los procedimientos que se describen en Después de manipular el interior de la computadora.
Teclas de función
Los botones de tecla de función NO tienen una codificación que garantice la instalación correcta. Estas teclas se
NOTA:
pueden instalar con varias combinaciones incorrectas que conducen a RD. Durante un incidente de servicio, los técnicos
26Extracción e instalación de componentes
deben observar el diseño del botón de las teclas de función para asegurarse de que las teclas de función estén instaladas
en sus ubicaciones correctas.
Extracción de las teclas de función
Requisitos previos
1. Siga el procedimiento que se describe en Antes de manipular el interior de la tableta.
2. Quite las baterías.
3. Extraiga el ensamblaje de la pantalla.
Sobre esta tarea

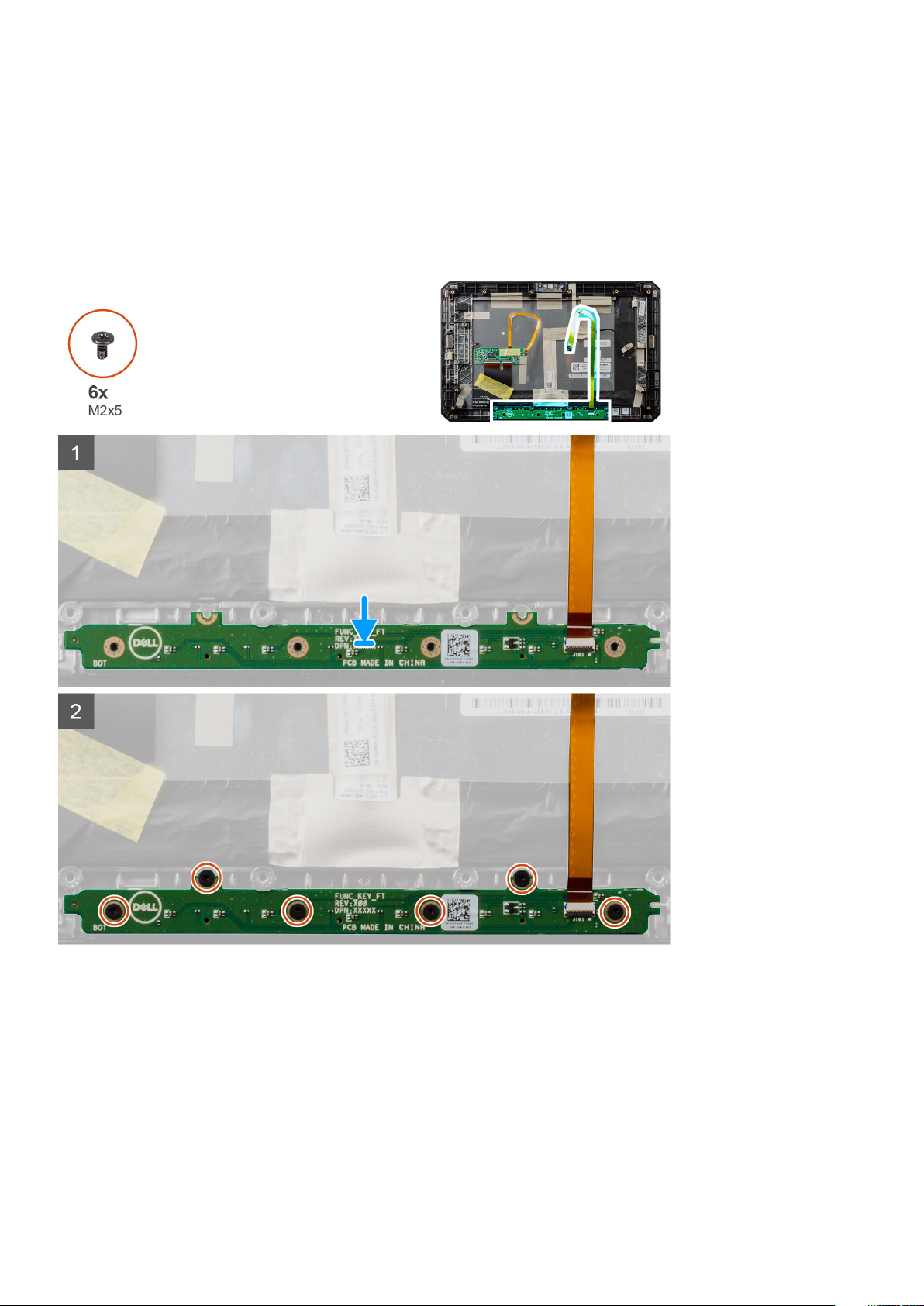

En la ilustración, se indica la ubicación de las teclas de función y se proporciona una representación visual del procedimiento de extracción.
Pasos
1. Dé la vuelta al ensamblaje de la pantalla.
2. Quite los seis tornillos (M2x5) que fijan la placa de las teclas de función al ensamblaje de la pantalla.
3. Levante la placa de las teclas de función para quitarla del ensamblaje de la pantalla, junto con el cable de las teclas de función.
Extracción e instalación de componentes
27
Loading...
+ 62 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
