Dell Latitude 7214 User Manual [da]

Dell Latitude 12 Rugged Extreme – 7214
Brugerhåndbog

Forordningsmodel: P18T
Forordningstype: P18T002

Bemærk, forsigtig og advarsel

BEMÆRK: BEMÆRK! angiver vigtige oplysninger om, hvordan du bruger computeren optimalt.

FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data og
oplyser dig om, hvordan du kan undgå dette problem.

ADVARSEL: ADVARSEL! angiver risiko for tingskade, personskade eller død.

© 2016 Dell Inc. Alle rettigheder forbeholdes. Dette produkt er beskyttet af amerikansk og international copyright og
lovgivning om immateriel ejendom. Dell og Dell-logoet er varemærker tilhørende Dell Inc. i USA og/eller andre
jurisdiktioner. Alle andre mærker og navne nævnt heri, kan være varemærker for deres respektive firmaer.

2016 - 06

rev. A00

Indholdsfortegnelse

1 Sådan arbejder du med computeren.................................................................8

Før du udfører arbejde på computerens indvendige dele...................................................................8

Sådan slukker du for computeren........................................................................................................ 9

Sådan slukker du for computeren — Windows 10.........................................................................9

Sådan slukker du for computeren — Windows 8...........................................................................9

Sådan slukker du for computeren — Windows 7.........................................................................10

Efter du har udført arbejde på computerens indvendige dele.......................................................... 10

Sådan åbnes tryklåslågerne.................................................................................................................10

2 Systemoversigt.................................................................................................... 12

Systemet set ovenfra........................................................................................................................... 12

Systemet vist forfra.............................................................................................................................. 13

Systemet vist bagfra.............................................................................................................................14

Visning af systembund.........................................................................................................................15

Systemet set fra siden..........................................................................................................................16

3 Sådan fjernes og installeres komponenter.................................................... 18

Anbefalet værktøj................................................................................................................................ 18

Sådan fjernes berøringspen og strop..................................................................................................18

Installation af berøringspen og strop..................................................................................................19

Fjernelse af batteriet............................................................................................................................19

Sådan installeres batteriet................................................................................................................... 19

Fjernelse af bunddækslet....................................................................................................................20

Sådan installeres bunddækslet........................................................................................................... 20

Sådan fjernes tastaturet og dets låge.................................................................................................20

Sådan installeres tastaturet og dets låge............................................................................................ 21

Fjernelse harddisken............................................................................................................................22

Sådan installeres harddisken...............................................................................................................22

Sådan fjernes systemblæseren........................................................................................................... 22

Sådan installeres systemblæseren......................................................................................................23

Sådan fjernes MEMS-kortet (Micro-Electro-Mechanical)................................................................. 23

Sådan installeres MEMS-kortet...........................................................................................................24

Sådan fjernes USH-kortet................................................................................................................... 24

Sådan installeres USH-kortet..............................................................................................................25

Sådan fjernes GPS-modulet (Global Positioning System)................................................................. 25

Sådan installeres GPS-modulet (Global Positioning System)............................................................26

Sådan fjernes fingeraftrykslæseren.....................................................................................................26

Sådan installeres fingeraftrykslæseren............................................................................................... 27

3

Sådan fjernes strømknapkortet...........................................................................................................27

Sådan installeres strømknapkortet..................................................................................................... 28

Sådan fjernes dockingkortet...............................................................................................................28

Sådan installeres dockingkortet..........................................................................................................29

Sådan fjernes antennes fremføringsbeslag........................................................................................29

Sådan monteres antennes fremføringsbeslag...................................................................................30

Sådan fjernes WLAN-kortet................................................................................................................ 30

Sådan installeres WLAN-kortet........................................................................................................... 31

Sådan fjernes WWAN-kortet............................................................................................................... 31

Sådan installeres WWAN-kortet..........................................................................................................32

Sådan fjernes kølelegemet..................................................................................................................32

Sådan installeres kølelegemet............................................................................................................ 33

Sådan fjernes møntcellebatteriet....................................................................................................... 34

Sådan installeres møntcellebatteriet.................................................................................................. 34

Sådan fjernes hukommelsesmodulet.................................................................................................35

Sådan installeres hukommelsesmodulet............................................................................................36

Sådan fjernes SIM-kortet.................................................................................................................... 36

Sådan installeres SIM-kortet............................................................................................................... 37

Sådan fjernes batterikablet..................................................................................................................37

Sådan installeres batterikablet............................................................................................................ 38

Sådan fjernes batteristikket.................................................................................................................38

Sådan installeres batteristikket............................................................................................................39

Sådan fjernes skærmkablet.................................................................................................................39

Sådan installeres skærmkablet........................................................................................................... 40

Sådan fjernes skærmmodulet.............................................................................................................40

Sådan installeres skærmmodulet........................................................................................................41

Sådan fjernes kortbeslaget..................................................................................................................42

Sådan monteres kortbeslaget.............................................................................................................43

Sådan fjernes systemkortet.................................................................................................................44

Sådan installeres systemkortet........................................................................................................... 46

Sådan fjernes tastaturets kontrolkort................................................................................................. 47

Sådan installeres tastaturets kontrolkort............................................................................................48

Sådan fjernes strømstikket..................................................................................................................48

Sådan installeres strømstikket............................................................................................................ 49

Sådan fjernes højttaleren....................................................................................................................50

Sådan installeres højttaleren............................................................................................................... 51

Sådan fjernes håndtaget......................................................................................................................51

Sådan monteres håndtaget.................................................................................................................52

Sådan fjernes ExpressCard-modulet..................................................................................................53

Sådan installeres ExpressCard-modulet............................................................................................ 54

4 Teknologi og komponenter..............................................................................55

4

Processorer..........................................................................................................................................55

Identificering af processorer i Windows 10..................................................................................55

Identificering af processorer i Windows 8....................................................................................55

Identificering af processorer i Windows 7....................................................................................56

Verificering af processorbrug i jobliste.........................................................................................56

Verificering af processorbrug i Ressourceovervågning............................................................... 57

Chipsæt............................................................................................................................................... 58

Sådan hentes chipsætdriveren......................................................................................................58

Sådan identificeres chipsættet i enhedshåndteringen i Windows 10......................................... 58

Sådan identificeres chipsæt i enhedshåndteringen i Windows 8................................................58

Sådan identificeres chipsæt i enhedshåndteringen i Windows 7................................................59

Intel chipsæt-drivere.....................................................................................................................59

Intel HD Graphics 520........................................................................................................................ 60

Intel HD grafikdrivere....................................................................................................................60

Skærmindstillinger.............................................................................................................................. 60

Sådan identificeres skærmadapteren...........................................................................................60

Sådan roteres skærmen.................................................................................................................61

Hentning af drivere........................................................................................................................61

Sådan ændres skærmopløsningen............................................................................................... 62

Justering af lysstyrke i Windows 10..............................................................................................62

Justering af lysstyrke i Windows 8................................................................................................62

Justering af lysstyrke i Windows 7................................................................................................63

Sådan rengøres skærmen............................................................................................................. 63

Sådan tilsluttes der til eksterne skærmenheder........................................................................... 63

Sådan bruges berøringsskærm i Windows 8 / Windows 10..............................................................63

Harddiskindstillinger............................................................................................................................64

Sådan identificeres harddisken i Windows 10..............................................................................64

Sådan identificeres harddisken i Windows 8................................................................................64

Sådan identificeres harddisken i Windows 7................................................................................ 65

Sådan åbnes BIOS-konfiguration................................................................................................. 65

Kamerafunktioner............................................................................................................................... 66

Sådan identificeres kameraet i enhedshåndteringen i Windows 10........................................... 66

Sådan identificeres kameraet i enhedshåndteringen i Windows 8............................................. 66

Sådan identificeres kameraet i enhedshåndteringen i Windows 7............................................. 66

Sådan startes kameraet................................................................................................................. 67

Sådan startes kamera-app'en........................................................................................................67

Hukommelsesfunktioner.................................................................................................................... 68

Verificering af systemhukommelse ............................................................................................. 68

Verificering af systemhukommelse i konfiguration..................................................................... 68

Sådan testes hukommelse med ePSA.......................................................................................... 69

Realtek HD audio-drivere................................................................................................................... 69

5

5 System Setup (Systeminstallationsmenu)...................................................... 70

Bootrækkefølge...................................................................................................................................70

Navigationstaster.................................................................................................................................70

Oversigt over systeminstallationsmenuen..........................................................................................71

Indstillinger på den generelle skærm............................................................................................71

Indstillinger på systemkonfigurationskærmen............................................................................. 72

Indstillinger for videoskærm..........................................................................................................75

Indstillinger på skærmen sikkerhed.............................................................................................. 75

Indstillinger på skærmen for sikker start.......................................................................................77

Indstillinger på skærmen for ydelse..............................................................................................78

Indstillinger på strømstyringsskærmen.........................................................................................78

Indstillinger i POST-adfærdsskærmen......................................................................................... 80

Indstillinger på skærmen til virtualiseringsunderstøttelse............................................................81

Indstillinger på vedligeholdelsesskærmen................................................................................... 82

Indstillinger for systemlogskærm................................................................................................. 82

Sådan opdateres BIOS'en .................................................................................................................. 82

System and Setup Password (System- og installationsadgangskode)..............................................83

Sådan tildeles systemadgangskode og installationsadgangskode..............................................83

Sådan slettes eller ændres en eksisterende system- og/eller installationsadgangskode.......... 84

6 Diagnosticering...................................................................................................85

ePSA-diagnosticering (Enhanced Pre-Boot System Assessment).................................................... 85

Statusindikatorer for enhed................................................................................................................ 85

Indikatorer for batteristatus................................................................................................................ 85

7 Tekniske specifikationer....................................................................................87

Specifikationer for systemoplysninger............................................................................................... 87

Processorspecifikationer.....................................................................................................................87

Hukommelsesspecifikationer............................................................................................................. 87

Batterispecifikationer.......................................................................................................................... 88

Audio-specifikationer......................................................................................................................... 88

Videospecifikationer........................................................................................................................... 89

Kommunikationsspecifikationer.........................................................................................................89

Specifikationer for port og stik........................................................................................................... 89

Skærmspecifikationer......................................................................................................................... 90

Berøringspladespecifikationer............................................................................................................90

Tastaturspecifikationer........................................................................................................................ 91

Adapterspecifikationer.........................................................................................................................91

Specifikationer for fysiske mål............................................................................................................ 91

Miljøspecifikationer............................................................................................................................. 92

6

8 Almindelig fejlfinding........................................................................................ 93

9 Kontakt Dell.........................................................................................................95

7

1

Sådan arbejder du med computeren

Før du udfører arbejde på computerens indvendige dele

Følg nedenstående sikkerhedsretningslinjer for at beskytte computeren mod potentielle skader og af
hensyn til din egen sikkerhed. Hvis intet andet er angivet bygger hver fremgangsmåde i dette dokument
på følgende forudsætninger:

• Du har læst sikkerhedsoplysningerne, som fulgte med computeren.

• En komponent kan genmonteres eller — hvis købt separat, eller installeret ved at udføre

fjernelsesproceduren i omvendt rækkefølge.

ADVARSEL: Frakobl alle strømkilder inden du tager computerdækslet eller paneler af. Når du er
færdig med at arbejde i computeren, genplacer alle dæksler, paneler og skruer, inden du tilslutter
strømkilden.

ADVARSEL: Før du udfører arbejde på computerens indvendige dele, skal du læse de
sikkerhedsoplysninger, der fulgte med computeren. Du kan finde yderligere oplysninger om best
practices for sikkerhed på webstedet Regulatory Compliance på
regulatory_compliance

BEMÆRK: Afstanden mellem den menneskelige krop og antennen på produktets forside skal være
lig med eller mere end 20 cm.

FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker. Du bør kun
udføre fejlfinding og enkle reparationer, hvis de er godkendt i produktdokumentationen eller
som er anvist af vores online- eller telefonbaserede service- og supportteam. Skader, der skyldes
servicering, der ikke er godkendt af Dell, dækkes ikke af garantien. Læs og følg
sikkerhedsinstruktionerne, der blev leveret sammen med produktet.

FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af en
jordingsrem eller ved jævnligt at røre ved en umalet metaloverflade (f.eks. et stik på computerens
bagside).

FORSIGTIG: Komponenter og kort skal behandles forsigtigt. Rør ikke ved kortenes komponenter
eller kontaktområder. Hold et kort i kanterne eller i dets metalbeslag. Hold en komponent som
f.eks. en processor ved dens kanter og ikke ved dens ben.

FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve
kablet. Nogle kabler har stik med låsetappe. Hvis du frakobler et sådant kabel, bør du trykke på
låsetappene, før du frakobler kablet. Når du trækker stik fra hinanden, skal du sikre at de flugter
for at undgå at bøje stikkets ben. Du bør også sikre dig, at begge stik sidder rigtigt og flugter med
hinanden, inden du sætter et kabel i.

BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.

www.dell.com/

Inden du udfører arbejde på computerens indvendige dele, skal du benytte følgende fremgangsmåde for
at forebygge skader på computeren.

1. Sørg for, at arbejdsoverfladen er jævn og ren for at forhindre, at computerdækslet bliver ridset.

2. Sluk for computeren (se Sådan slukkes for computeren).

8

3. Hvis computeren er tilsluttet til en dockingenhed, skal du tage den ud af enheden.

FORSIGTIG: Frakobl, for at frakoble et netværkskabel, først kablet fra computeren, og frakobl
det derefter fra netværksenheden.

4. Frakobl alle netværkskabler fra computeren.

5. Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.

6. Luk skærmen og vend computeren om på et fladt arbejdsunderlag.

BEMÆRK: For at undgå at beskadige bundkortet skal du fjerne det primære batteri, inden du
servicerer computeren.

7. Fjern batteriet.

8. Vend computeren om igen.

9. Åbn skærmen.

10. Tryk på tænd/sluk-knappen for at jorde bundkortet.

FORSIGTIG: For at sikre dig imod elektriske stød skal du altid tage computeren ud af
stikkontakten, før du åbner skærmen.

FORSIGTIG: Inden du rører ved noget inde i computeren, skal du jorde dig selv ved at røre en
umalet metaloverflade som f.eks. metallet på bagsiden af computeren. Fjern statisk
elektricitet, som kan beskadige de interne komponenter, ved røre ved en umalet overflade
løbende under arbejdet.

11. Fjern alle installerede ExpressCards eller chipkort fra deres stik.

Sådan slukker du for computeren

Sådan slukker du for computeren — Windows 10

FORSIGTIG: For at undgå datatab bør du gemme og lukke alle åbne filer og lukke alle åbne
programmer, inden du slukker computeren.

1. Klik eller tryk på .

2. Klik eller tryk på og klik eller tap herefter på Luk computeren.

BEMÆRK: Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de
tilsluttede enheder ikke blev slukket automatisk, da du lukkede operativsystemet, skal du trykke
på tænd/sluk-knappen i 6 sekunder for at slukke dem.

Sådan slukker du for computeren — Windows 8

FORSIGTIG: For at undgå datatab bør du gemme og lukke alle åbne filer og lukke alle åbne
programmer, inden du slukker computeren.

1. Sådan slukker du for computeren:

• I Windows 8 ( ved brug af en berøringsaktiveret enhed):

1. Stryg ind fra skærmens højre kant, hvilket åbner menuen Amuletter, vælg her Indstillinger.

2. Tryk på og tryk derefter på Luk computeren

9

• I Windows 8 (ved brug af mus):

1. Peg på skærmens øverste hjørne og klik på Indstillinger.

2. Klik på og klik derefter på Luk computeren.

2. Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de tilsluttede

enheder ikke blev slukket automatisk, da du lukkede operativsystemet, skal du trykke på tænd/sluk­knappen i 6 sekunder for at slukke dem.

Sådan slukker du for computeren — Windows 7

FORSIGTIG: For at undgå datatab bør du gemme og lukke alle åbne filer og lukke alle åbne
programmer, inden du slukker computeren.

1. Klik på Start.

2. Klik på Luk computeren.

BEMÆRK: Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de
tilsluttede enheder ikke blev slukket automatisk, da du lukkede operativsystemet, skal du trykke
på tænd/sluk-knappen i 6 sekunder for at slukke dem.

Efter du har udført arbejde på computerens indvendige dele

Når du har udført udskiftningsprocedurer, skal du sørge for at tilslutte eksterne enheder, kort og kabler,
før du tænder computeren.

FORSIGTIG: For at undgå beskadigelse af computeren, må du kun bruge det batteri, der er
beregnet til denne specifikke Dell-computer. Anvend ikke batterier beregnet til andre Dell­computere.

1. Tilslut alle eksterne enheder så som en portreplikator eller mediebase og genmonter alle kort, fx

ExpressCard.

2. Tilslut telefon- eller netværkskabler til computeren.

FORSIGTIG: For at tilslutte et netværkskabel skal du først sætte det i netværksenheden og
derefter sætte det i computeren.

3. Genmonter batteriet.

4. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.

5. Tænd computeren

Sådan åbnes tryklåslågerne

Computeren indeholder seks tryklåslåger:

• Tre på computerens bagside

• To på computerens højre side

• En på computerens venstre side

1. Skub låsen indtil oplåseikonet vises.

2. Tryk på låsen og åbn tryklåslågen i en nedadgående retning.

10

11

Systemoversigt

Systemet set ovenfra

2

Figur 1. Systemet set ovenfra

1. skærmlås 2. tastatur

3. kontaktfri chipkortlæser 4. håndtag

5. berøringsplade

12

Systemet vist forfra

Figur 2. Systemet vist forfra

1. mikrofon 2. kamera (valgfrit)

3. mikrofon 4. roterbar, udendørs læsbar skærm/
berøringsskærm

5. vend hængsel 6. statusindikator for trådløst

7. indikator for harddiskaktivitet 8. indikator for batteristatus

9. Statusindikator for strøm 10. lydstyrkeknapper

11. knap til at dreje skærmen

13

Systemet vist bagfra

Figur 3. Systemet vist bagfra

1. åbning til sikkerhedskabel 2. netværksport

3. USB 2.0-port 4. Seriel port

5. VGA-port 6. strømstik

14

Visning af systembund

Figur 4. Visning af systembund

1. bagerste kamera 2. kamerablitz

3. stik til radiofrekvens passthrough 4. servicemærke

5. dockingforbindelsesstik 6. batteri

15

Systemet set fra siden

Figur 5. Systemet set fra siden — højre

1. tænd/sluk-knap 2. fingeraftrykslæser

3. harddisk 4. hukommelseskortlæser / Express-kortlæser

5. sikkerhedskortlæser

(valgfrit tilbehør)

Figur 6. Systemet set fra siden — venstre

1. audioport 2. SIM-kortstik

3. HDMI-port 4. USB 3.0-port med PowerShare

5. berøringspen 6. QuadCool forseglet termisk kammer

16

FORSIGTIG: EKSPLOSIONSFARE—Eksterne tilslutninger (strømadapterport, HDMI-port, USB­porte, RJ45-port, serielle porte, audioport, chipkortlæserslot, SD-kortslot, Express­kortlæserport, PC-kortlæserport, SIM-kortslot) må ikke anvendes i farlige miljøer.

ADVARSEL: Undgå at blokere, skubbe genstande ind i eller lade støv samle sig i
ventilationshullerne. Opbevar ikke Dell-computeren et sted med lav luftgennemstrømning, f.eks.
i en lukket taske, når den er tændt. Begrænsning af luftgennemstrømningen kan beskadige
computeren. Computeren tænder blæseren, når den bliver varm. Blæserstøj er normalt og
betyder ikke, at der er problemer med blæseren eller computeren.

17

3

Sådan fjernes og installeres komponenter

Dette afsnit har detaljerede oplysninger om, hvordan computerens komponenter fjernes eller installeres.

Anbefalet værktøj

Procedurerne i dette dokument kræver følgende værktøj:

• Lille, almindelig skruetrækker

• Phillips #0 skruetrækker

• Phillips #1 skruetrækker

• Sekskantet skruetrækker

• En lille plastiksyl

Sådan fjernes berøringspen og strop

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele

2. For at fjerne berøringspen og strop:

a. Træk berøringspennen ud af dens åbning i computeren [1].
b. Frigør og fjern stroppen fra computeren [2].

18

Installation af berøringspen og strop

1. Indsæt stroppen i åbningen i computeren.

2. Indsæt berøringspennen i dens åbning og skub den indad.

3. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Fjernelse af batteriet

ADVARSEL: Bruges en forkert type batteri øger det risikoen for brand eller eksplosion. Udskift kun
batteriet med et originalt batteri købt hos Dell. Batteriet er designet til brug i din Dell-computer.
Brug aldrig et batteri fra en anden computer til din computer.

ADVARSEL: For at undgå antændelse af farlige luftarter må batterierne kun udskiftes eller oplades
i miljøer der ikke indeholder farlige luftarter.

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjernelse af batteriet:

a. Skub batterilåsen mod bagsiden af computeren [1].
b. Skub låsen for at frigøre batteriet [2].
c. Træk og løft batteriet ud af computeren [3].

Sådan installeres batteriet

1. Skub batteriet ind i batteribåsen.

2. Skub låsen til låsepositionen.

3. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

19

Fjernelse af bunddækslet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern batteri.

3. Sådan fjerner du bunddækslet:

a. Fjern skruerne, der fastgør bunddækslet [1].
b. Løft bunddækslet op for at fjerne det fra computerchassiset [2].

Sådan installeres bunddækslet

1. Placer bunddækslet på bunden af computeren.

2. Spænd skruerne, der fastgør bunddækslet til computerchassiset.

3. Installer batteriet.

4. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes tastaturet og dets låge

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri

3. For at frigøre tastaturet:

a. Fjern skruerne, der fastgør tastaturet til computerchassiset [1].
b. Lirk langs kanterne og vend tastaturet over til skærmen [2].

20

4. For at fjerne tastaturlågen:

a. Fjern skruerne, der fastgør tastaturlågen [1].
b. Løft tastaturlågen [2].
c. Fjern tapen, der fastgør tastaturkablerne [3].
d. Frakobl tastaturkablerne fra systemkortets stik ved at trykke på låsetappen og løfte stikket [4, 5].
e. Løft tastaturet væk fra computeren [6].

Sådan installeres tastaturet og dets låge

1. Tilslut tastaturkablerne til deres stik på tastaturcontrollerkortet.

2. Anbring tastaturdøren over dets slot i computerchassiset.

3. Genmonter og spænd skruerne, der fastgør tastaturdøren til computerchassiset.

21

4. Juster tastaturet ind i dets åbning på computeren.

5. Spænd skruerne der fastgør tastaturet til computeren.

6. Installer batteriet

7. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Fjernelse harddisken

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern batteri

3. Sådan fjernes harddisken:

a. Oplås harddiskens tryklåslåge og løft den for at åbne den [1, 2].
b. Træk i tappen for at trække harddisken ud af computeren [3].

Sådan installeres harddisken

1. Skub harddisken ind på dens plads i computeren.

2. Luk harddiskbåsens tryklåsdør.

3. Installer batteri.

4. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes systemblæseren

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel

3. For at fjerne systemblæseren:

a. Frakobl systemblæserens kabel fra systemkortet [1].
b. Fjern skruerne der fastgør systemblæseren til computerchassiset [2].

22

c. Løft og fjern systemblæseren fra computerchassiset [3].

Sådan installeres systemblæseren

1. Ret systemblæseren ind i dens åbning i chassiset.

2. Stram skruernem, der fastgør systemblæseren til computeren.

3. Tilslut systemblæserens kabel til systemkortstikket.

4. Installer:

a. bunddæksel
b. batteri

5. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes MEMS-kortet (Micro-Electro-Mechanical)

BEMÆRK: MEMS-kortet kaldes også for sensorkortet.

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel

3. For at fjerne MEMS-kortet:

a. Frakobl kablet tilsluttet til MEMS-kortet [1, 2].
b. Fjern skruerne, der fastgør MEMS-kortet til computerchassiset [3].
c. Løft MEMS-kortet af computerchassiset [4].

23

Sådan installeres MEMS-kortet

1. Anbring MEMS-kortet i åbningen.

2. Spænd skruerne der fastgør MEMS-kortet.

3. Tilslut kablet til MEMS-kortet.

4. Installer:

a. bunddæksel
b. batteri

5. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes USH-kortet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel

3. For at fjerne UHS-kortet:

a. Frakobl USH-kortkablerne fra stikkene [1, 2, 3].
b. Fjern skruerne, der fastgør USH-kortet [4]
c. Løft og vend kortet i en vinkel for at få adgang til chipkortkablet, der ligger under kortet [5].
d. Frakobl chipkortkablet og frigør USH-kortet fra computerchassiset [6]
e. Fjern USH-kortet fra computeren.

24

Sådan installeres USH-kortet

1. Tilslut chipkortkablet til USH-kortet i bunden af kortet.

2. Vend USH-kortet om for at genplacere det på dets oprindelige plads

3. Spænd skruerne der fastgør USH-kortet.

4. Tilslut kablerne til USH-kortet.

5. Installer:

a. bunddæksel
b. batteri

6. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes GPS-modulet (Global Positioning System)

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel

3. For at fjerne GPS-modulet:

a. Frakobl USH-kablet fra GPS-modulet [1].
b. Pil den selvklæbende tape af der fastgør GPS-antennekablet [2].
c. Frakobl GPS-antennekablet fra modulet [3].
d. Frakobl USB-kablet fra GPS-modulet [4].
e. Lirk frigørelseslåsen for at frigøre GPS-modulet [5].
f. Løft GPS-Modulet ud af computerchassiset [6].

25

Sådan installeres GPS-modulet (Global Positioning System)

1. Indsæt GPS-modulet i dets slot og tryk på låsen for at fastgøre det.

2. Tilslut kablet til stikket på GPS-modulet.

3. Tilslut antennekablet til GPS-modulet.

4. Påsæt tapen, der fastgør antennekablet.

5. Tilslut USH-kablet til stikket på GPS-modulet.

6. Installer:

a. bunddæksel
b. batteri

7. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes fingeraftrykslæseren

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri

3. For at fjerne fingeraftrykslæseren:

a. Fjern skruerne, der fastgør dækslet [1].
b. Træk og løft dækslet for at få adgang til fingeraftrykslæserens kort [2, 3].
c. Frakobl kablet fra fingeraftrykslæserens kort [4].

26

Sådan installeres fingeraftrykslæseren

1. Indsæt fingeraftrykslæserens kort i slottet i computeren.

2. Tilslut fingeraftrykslæserens kortkabel til dets stik.

3. Fastgør metaldækslet på fingeraftrykslæserens kort med skruerne.

4. Installer:

a. batteri

5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes strømknapkortet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri

3. For at fjerne strømknapkortet:

a. Fjern skruerne, der fastgør dækslet [1].
b. Træk og løft dækslet for at få adgang til strømknapkortet [2, 3].
c. Fjern skruerne der fastgør strømknapkortet [4].
d. Træk og løft strømknapkortet [5].
e. Frakobl kablet fra strømknapkortet [6].

27

Sådan installeres strømknapkortet

1. Ret strømknapkortet ind efter stikket på systemkortet.

2. Spænd skruerne der fastgør strømknapkortet.

3. Tilslut kablet til strømknapkortet.

4. Placer dækslet.

5. Spænd skruerne der fastgør dækslet.

6. Installer:

a. batteri

7. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes dockingkortet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel

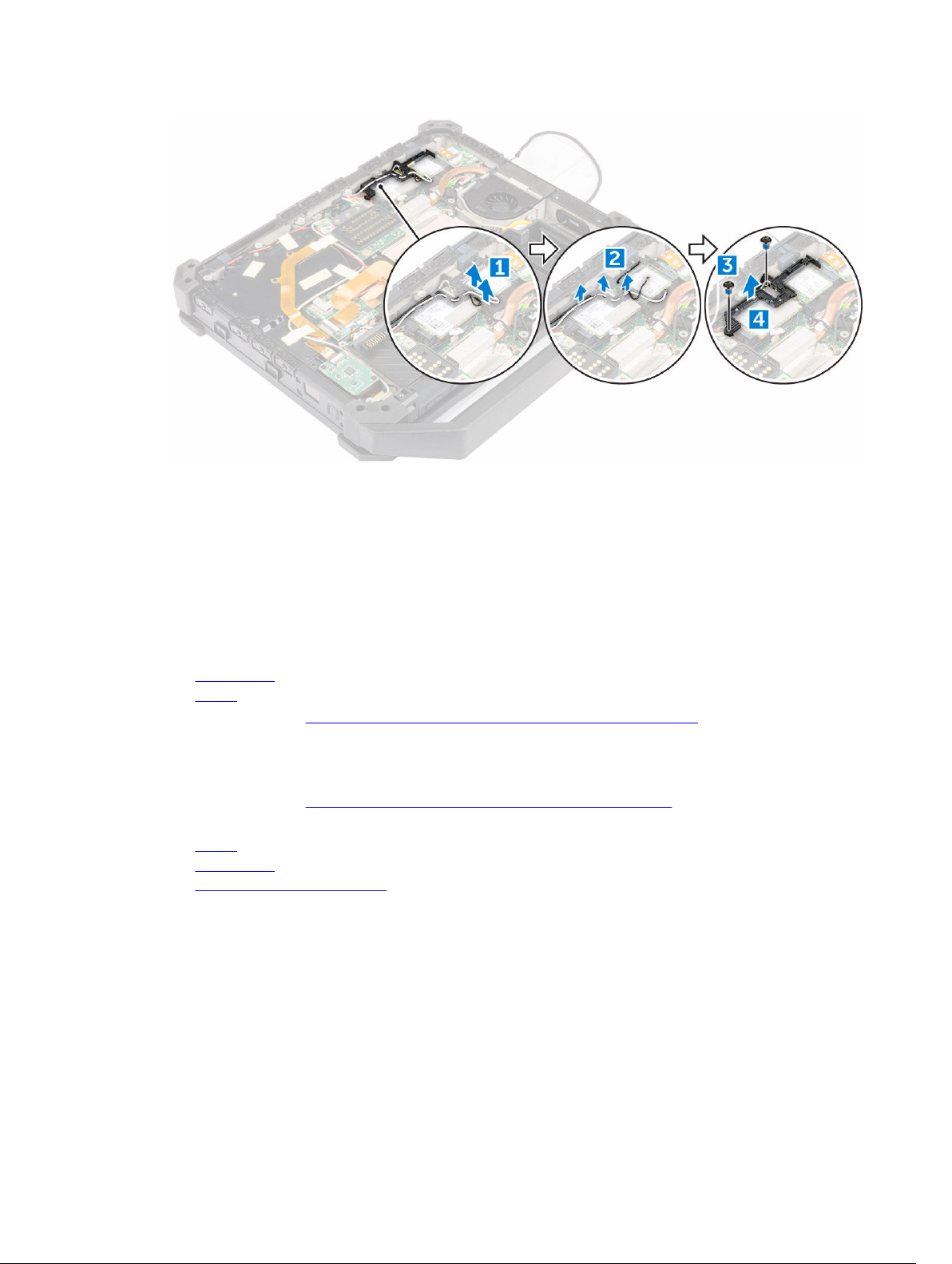

3. For at fjerne dockingkortet:

a. Frakobl antennekablerne fra dockingkortet [1].

FORSIGTIG: Udvis forsigtighed ved frakobling af antennekablerne. Ukorrekt fjernelse kan
resultere i beskadigelse eller brud på antennekablerne.

b. Fjern skruerne, der fastgør dockingkortet [2].
c. Vend dockingkortet om [3].
d. Frakobl dockingkortets stikkabel fra systemkortet ved at løfte kabelfrigørelsestappen, og løft

kablet væk fra computerchassiset [4].

28

Sådan installeres dockingkortet

1. Tilslut dockingkortets stikkabel til systemkortet.

2. Vend dockingkortet om og sæt det i åbningen.

3. Spænd skruerne der fastgør dockingkortet.

4. Tilslut antennekablerne til dockingkortet.

5. Installer:

a. bunddæksel
b. batteri

6. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes antennes fremføringsbeslag

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel

3. For at fjerne antennes fremføringsbeslag:

a. Frakobl alle trådløs-antennekablerne fra stikkene [1].
b. Frigør antennekablerne fra kabelkanalen [2].
c. Fjern skruerne, der fastgør beslaget [3].
d. Løft og fjern antennens fremføringsbeslag fra computerchassiset [4].

29

Sådan monteres antennes fremføringsbeslag

1. Placer antennes fremføringsbeslag i åbningen i computerchassiset.

2. Spænd skruerne der fastgør kabelholderen.

3. Før antennekablerne gennem kabelkanalerne.

4. Tilslut trådløs-antennekablerne til stikkene.

5. Påsæt den selvklæbende tape der fastgør trådløs-antennekablerne.

6. Installer:

a. bunddæksel
b. batteri

7. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes WLAN-kortet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. fremføringsbeslag til antenne

3. Frakobl antennekablerne fra WLAN-kortet.

4. For at fjerne WLAN-kortet:

a. Fjern skruen, der fastgør WLAN-kortet [1].
b. Træk og løft WLAN-kortet ud af dets slot [2].

30

Sådan installeres WLAN-kortet

1. Indsæt WLAN-kortet i dets slot.

2. Spænd skruen, der fastgør WLAN-kortet.

3. Tilslut antennekablet til WLAN-kortet.

4. Installer:

a. fremføringsbeslag til antenne
b. bunddæksel
c. batteri

5. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes WWAN-kortet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele

2. Fjern:

a. batteri
b. bunddæksel
c. fremføringsbeslag til antenne

3. For at fjerne WWAN-kortet:

a. Pil den selvklæbende tape af der fastgør antennekablet [1].
b. Frakobl antennekablet fra WWAN-kortet [2].
c. Fjern skruen, der fastgør WWAN-kortet [3].
d. Træk kortet ud af kortstikket på systemkortet og fjern det [4].

31

Sådan installeres WWAN-kortet

1. Skub WWAN-kortet ind i dets stik på systemkortet.

2. Tryk på kortet og monter skruen der fastgør WWAN-kortet.

3. Tilslut antennekablerne til WWAN-kortet i henhold til farverne på stikkene.

4. Påsæt den selvklæbende tape der fastgør antennekablerne.

5. Installer:

a. fremføringsbeslag til antenne
b. bunddæksel
c. batteri

6. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes kølelegemet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort

3. For at frigøre kølelegemet:

a. Pil den selvklæbende tape af der fastgør antennekablet [1].
b. Frakobl antennekablet [2].
c. Pil den selvklæbende tape af der fastgør kølelegememodulet [3].

32

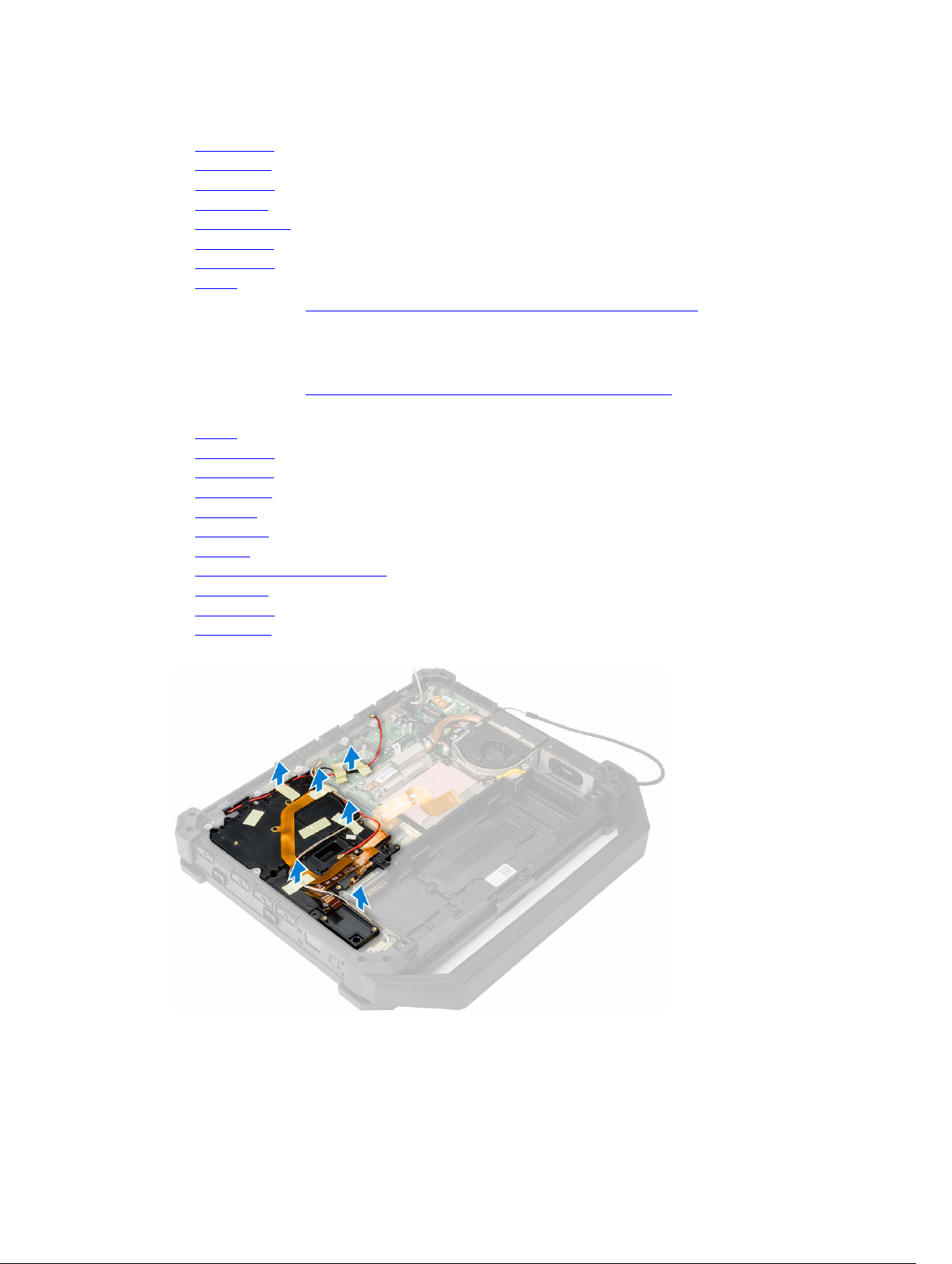

4. For at fjerne kølelegeme:

a. Løsn skruerne, der fastgør kølelegemet til systemkortet i rækkefølgen vist [1, 2, 3, 4].

BEMÆRK: Skruerne fastholdes i kølelegemet, og skal ikke fjernes helt.

b. Løft kølelegememodulet op og fjern det fra computerchassiset [5].

Sådan installeres kølelegemet

1. Fjern den gamle termiske fedt og påfør fedtet på kølelegemets bund.

2. Juster kølelegemet ind på dets plads på systemkortet.

3. Spænd skruerne, i numerisk rækkefølge som afbilledet på beslaget, for at fastgøre kølelegemet til

systemkortet.

33

4. Påsæt den selvklæbende tape,der fastgør kølelegememodulet.

5. Fremfør antennekablet og tilslut det til stikket på WLAN-kortet.

6. Påsæt den selvklæbende tape,der fastgør antennekablet.

7. Installer:

a. dockingkort
b. bunddæksel
c. batteri

8. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes møntcellebatteriet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel

3. For at fjerne møntcellebatteriet:

a. Frakobl møntcellebatteriets kabel fra systemkortet [1].
b. Løft og fjern møntcellebatteriet fra computerchassiset [2].

Sådan installeres møntcellebatteriet

1. Tilslut kablet til møntcellebatteriet til stikket på systemkortet.

2. Indsæt møntcellebatteriet i åbningen i computerchassiset.

3. Installer:

a. bunddæksel
b. batteri

4. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

34

Sådan fjernes hukommelsesmodulet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort

3. For at fjerne hukommelsesmodulets skærm:

a. Løft metaltapperne for at fjerne hukommelsesmodulets skærm [1].
b. Løft og fjern hukommelsesmodulets skærm [2].

4. For at fjerne hukommelsesmodulet:

a. Lirk fastgørelsesklemmerne væk fra hukommelsesmodulet, indtil det springer op [1].
b. Fjern hukommelsesmodulet fra dets stik på systemkortet [2].

35

Sådan installeres hukommelsesmodulet

1. Indsæt hukommelsesmodulet i hukommelsessoklen.

2. Tryk hukommelsesmodulet ned, indtil det klikker på plads.

3. Placer hukommelsesmodulets skærm.

4. Installer:

a. dockingkort
b. bunddæksel
c. batteri

5. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes SIM-kortet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort
d. kølelegeme

3. For at fjerne SIM-kortet:

a. Frakobl SIM-kortkablet ved at løfte i frigørelsestappen [1].
b. Fjern skruerne, der fastgør SIM-kortet til computeren [2].
c. Løft og fjern SIM-kortet fra computeren [3].

36

Sådan installeres SIM-kortet

1. Indsæt SIM-kortet i slottet i computeren.

2. Monter skruerne, der fastgør SIM-kortet.

3. Tilslut SIM-kortets stikkabel til SIM-kortet.

4. Installer:

a. kølelegeme
b. dockingkort
c. bunddæksel
d. batteri

5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes batterikablet

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel

3. Frakobl batterikablet fra stikket på systemkortet.

37

Sådan installeres batterikablet

1. Tilslut batterikablet til stikket på systemkortet.

2. Installer:

a. bunddæksel
b. batteri

3. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes batteristikket

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. batterikabel
d. dockingkort
e. GPS-modul
f. USH-kort
g. MEMS-kort
h. harddisk
i. kortbeslag

3. For at fjerne batteristikket:

a. Fjern skruerne der fastgør batteriets stikkort til computeren [1].
b. Løft og fjern batteriets stikkort fra computeren [2].

38

Sådan installeres batteristikket

1. Indsæt batteristikkortet i computeren.

2. Fastgør batteristikket på computeren med skruerne.

3. Installer:

a. kortbeslag
b. harddisk
c. MEMS-kort
d. USH-kort
e. GPS-modul
f. harddisk
g. batterikabel
h. bunddæksel
i. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes skærmkablet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort
d. antennebeslag
e. WLAN-kort
f. WWAN-kort
g. kølelegeme

3. For at fjerne eDP-stikket og frigøre skærmkablerne:

a. Pil den selvklæbende tape af der fastgør eDP-kablet [1].

39

b. Fjern skruerne, der fastgør eDP-stikket [2].
c. Løft og fjern beslaget fra computeren [3].
d. Frakobl eDP-kablet [4].

Sådan installeres skærmkablet

1. Monter eDP-stikket og placer beslaget i dets åbning.

2. Spænd skruerne, der fastgør eDP-stikket til systemkortet.

3. Før kablet igennem kabelkanalerne.

4. Installer:

a. kølelegeme
b. WWAN-kort
c. WLAN-kort
d. antennebeslag
e. dockingkort
f. bunddæksel
g. batteri

5. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes skærmmodulet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort
d. antennebeslag

40

e. WLAN-kort
f. WWAN-kort
g. kølelegeme
h. skærmkabel

3. For at fjerne hængslerne:

a. Fjern skruerne, der fastgør skærmhængslets dæksel [1].
b. Løft og fjern skærmhængseldækslet [2].
c. Løft og træk i gummipakningen for at frigøre kablerne der er ført igennem pakningen [3].
d. Fjern skruerne, der fastgør skærmhængslerne [4].
e. Vend computerchassiset om [5].

4. Sådan fjernes skærmmodulet:

a. Oplås skærmen [1].
b. Løft skærmen op for at fjerne den fra computerchassiset [2].

Sådan installeres skærmmodulet

1. Monter skærmmodulet og luk skærmen.

2. Vend computerchassiset.

3. Monter skærmhængslerne i deres åbninger.

4. Spænd skruerne, der fastgør hængslerne.

5. Før kablerne igennem gummipakningen.

6. Installer hængseldækslet.

7. Spænd skruerne, der fastgør hængseldækslet.

41

8. Installer:

a. skærmkabel
b. kølelegeme
c. WWAN-kort
d. WLAN-kort
e. antennebeslag
f. dockingkort
g. bunddæksel
h. batteri

9. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes kortbeslaget

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort
d. GPS-modul
e. USH-kort
f. MEMS-kort
g. harddisk
h. fremføringsbeslag til antenne
i. WLAN-kort
j. WWAN-kort
k. batterikabel

3. Frigør antennekablerne ved at fjerne tapen.

4. For at fjerne kortbeslaget:

a. Frakobl kablet fra stikket på systemkortet [1].
b. Fjern skruerne, der fastgør kortbeslaget til computeren [2].

42

c. Vend kortbeslaget om [3].

5. For at fjerne kortbeslaget:

a. Frakobl kablet fra stikket [1].
b. Løft og fjern kortbeslaget fra computerchassiset [2].

Sådan monteres kortbeslaget

1. Placer kortbeslaget i åbningen i computerchassiset.

2. Tilslut kablet til stikket på kortbeslaget.

3. Vend kortbeslaget om og placer kortet i åbningen.

4. Spænd skruerne der fastgør kortbeslaget.

5. Før kablerne gennem kabelkanalerne.

43

6. Tilslut kablerne til systemkortet.

7. Tilslut batterikablet til batterikortstikket på systemkortet.

8. Installer:

a. batterikabel
b. WWAN-kort
c. WLAN-kort
d. fremføringsbeslag til antenne
e. harddisk
f. MEMS-kort
g. USH-kort
h. GPS-modul
i. dockingkort
j. bunddæksel
k. batteri

9. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes systemkortet

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort
d. USH-kort
e. MEMS-kort
f. harddisk
g. batterikabel
h. kortbeslag
i. hukommelsesmodul
j. fremføringsbeslag til antenne
k. WLAN-kort
l. WWAN-kort
m. kølelegeme
n. batteristik
o. SIM-kort
p. tastatur
q. skærmkabel

3. Frakobl båndkablerne fra systemkortet [1, 2, 3, 4].

44

4. Fjern følgende kabler fra systemkortet:

a. LED-kabel [1]
b. møntcellebatteri [2]
c. højttalerkabel [3]
d. strømstikkabel [4]
e. berøringspladens kabel [5]

5. For at fjerne systemkortet:

a. Fjern skruerne, der fastgør DisplayPort'en til computerchassiset [1].
b. Fjern skruerne, der fastgør systemkortet [2].
c. Træk og løft systemkortet ud af computerchassiset [3].

45

Sådan installeres systemkortet

1. Placer systemkortet så det passer med stikkene.

2. Spænd skruerne der fastgør systemkortet til computerchassiset.

3. Spænd skruerne for at fastgøre videostikkets tryklåslågen.

4. Luk videostikkets tryklåslåge.

5. Vend computerchassiset om og tilslut båndkablerne til systemkortet.

6. Slut følgende kabler til bundkortet:

a. LED-kabel
b. møntcellebatteriets kabel
c. højttalerkabel
d. kabel til strømstik
e. kabel til berøringsplade

7. Installer:

a. skærmkabel
b. tastatur
c. SIM-kort
d. batteristik
e. kølelegeme
f. WWAN
g. WLAN
h. batterikabel
i. hukommelsesmodul
j. fremføringsbeslag til antenne
k. kortbeslag
l. harddisk
m. MEMS-kort

46

n. USH-kort
o. dock-kort
p. bunddæksel
q. batteri

8. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes tastaturets kontrolkort

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. tastatur
d. harddisk
e. dockingkort
f. hukommelsesmodul
g. kølelegeme
h. ExpressCard
i. GPS-modul
j. kortbeslag
k. fremføringsbeslag til antenne
l. WLAN-kort
m. WWAN-kort
n. SIM-kort
o. systemkort

3. For at fjerne tastaturets kontrolkort:

a. Fjern skruerne, der fastgør tastaturets kontrolkort [1].
b. Løft og fjern tastaturets kontrolkortmodul fra computeren [2].

47

Sådan installeres tastaturets kontrolkort

1. Ret tastaturets kontrolkort ind med åbningen i computeren.

2. Spænd skruerne, der fastgør tastaturets kontrolkort til computerchassiset.

3. Installer:

a. systemkort
b. SIM-kort
c. WWAN-kort
d. WLAN-kort
e. fremføringsbeslag til antenne
f. kortbeslag
g. GPS-modul
h. ExpressCard
i. kølelegeme
j. hukommelsesmodul
k. dockingkort
l. harddisk
m. tastatur
n. bunddæksel
o. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes strømstikket

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele

2. Fjern:

48

a. batteri
b. bunddæksel
c. dockingkort
d. GPS-modul
e. USH-kort
f. MEMS-kort
g. harddisk
h. kortbeslag
i. hukommelsesmodul
j. fremføringsbeslag til antenne
k. WLAN-kort
l. WWAN-kort
m. kølelegeme
n. batterikabel
o. batteristik
p. SIM-kort
q. systemkort

3. For at fjerne strømstikket:

a. Fjern strømstikkets kabel fra klæbestoffet [1].
b. Træk strømstikket ud fra dets slot for at frigøre det fra computerchassiset [2].

Sådan installeres strømstikket

1. Indsæt strømstikket ved at rette dets side ind med bunden af computeren.

2. Tryk fast på strømstikket for at sikre det sidder fast på computerchassiset.

3. Installer:

a. systemkort
b. SIM-kort
c. batteristik

49

d. batterikabel
e. kølelegeme
f. WWAN-kort
g. WLAN-kort
h. fremføringsbeslag til antenne
i. hukommelse
j. kortbeslag
k. harddisk
l. MEMS-kort
m. USH-kort
n. GPS-modul
o. dockingkort
p. bunddæksel
q. batteri

4. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes højttaleren

1. Følg procedurerne i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort
d. GPS-modul
e. USH-kort
f. MEMS-kort
g. harddisk
h. batterikabel
i. kortbeslag
j. batteristik
k. hukommelsesmodul
l. fremføringsbeslag til antenne
m. WLAN-kort
n. WWAN-kort
o. kølelegeme
p. SIM-kort
q. systemkort

3. For at fjerne højttaleren:

a. Fjern højttalerkablet fra kabelkanalen [1].
b. Fjern skruerne, der fastgør højttalermodulet til computerchassiset [2].
c. Løft højttalermodulet op og fjern det fra computerchassiset [3].

50

Sådan installeres højttaleren

1. Anbring højttaleren i åbningen i computerchassiset.

2. Stram skruerne, der fastgør højtaleren.

3. Tilslut højttalerkablet til systemkortet.

4. Installer:

a. systemkort
b. SIM-kort
c. kølelegeme
d. WWAN-kort
e. WLAN-kort
f. fremføringsbeslag til antenne
g. hukommelse
h. kortbeslag
i. batteristik
j. batterikabel
k. harddisk
l. MEMS-kort
m. USH-kort
n. GPS-modul
o. dockingkort
p. bunddæksel
q. batteri

5. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes håndtaget

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

51

a. batteri
b. bunddæksel
c. dockingkort
d. GPS-modul
e. USH-kort
f. MEMS-kort
g. harddisk
h. batterikabel
i. batteristik
j. kortbeslag
k. hukommelsesmodul
l. fremføringsbeslag til antenne
m. WLAN-kort
n. WWAN-kort
o. kølelegeme
p. SIM-kort
q. systemkort

3. For at fjerne håndtaget:

a. Pil den selvklæbende tape af der fastgør kablerne [1].
b. Fjern skruerne, der fastgør håndtaget til computeren [2].
c. Løft og fjern håndtaget fra computeren [3].

Sådan monteres håndtaget

1. Ret håndtaget ind på computeren.

2. Fastgør håndtaget på computeren med skruerne.

3. Installer:

a. systemkort
b. SIM-kort
c. kølelegeme

52

d. WWAN-kort
e. WLAN-kort
f. fremføringsbeslag til antenne
g. hukommelsesmodul
h. kortbeslag
i. batteristik
j. batterikabel
k. harddisk
l. MEMS-kort
m. USH-kort
n. GPS-modul
o. dockingkort
p. bunddæksel
q. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes ExpressCard-modulet

BEMÆRK: ExpressCard-modulet er på kortbeslaget.

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern:

a. batteri
b. bunddæksel
c. dockingkort
d. GPS-modul
e. USH-kort
f. MEMS-kort
g. harddisk
h. fremføringsbeslag til antenne
i. WLAN-kort
j. WWAN-kort
k. batterikabel
l. kortbeslag

3. For at fjerne ExpressCard-kortet:

a. Fjern skruerne, der fastgør ExpressCard-kortet [1].
b. Løft og fjern ExpressCard-kortet [2].

53

Sådan installeres ExpressCard-modulet

1. Indsæt ExpressCard-kortet i dets slot.

2. Monter skruerne, der fastgør ExpressCard-kortet.

3. Installer:

a. kortbeslag
b. harddisk
c. MEMS-kort
d. USH-kort
e. GPS-modul
f. harddisk
g. fremføringsbeslag til antenne
h. WWAN-kort
i. WLAN-kort
j. batterikabel
k. bunddæksel
l. batteri

4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

54

Teknologi og komponenter

Processorer

Denne laptop leveres med følgende 6. generations Intel-processorer:

• Intel Core i3-serien

• Intel Core i5-serien

• Intel Core i7-serien

BEMÆRK: Urhastighed og ydelse varierer afhængig af belastning og andre variable.

Identificering af processorer i Windows 10

1. Tap på Søg på internettet og i Windows.

2. Skriv enhedshåndtering.

3. Tap på Processor.

De basale oplysninger om processoren vises.

Identificering af processorer i Windows 8

1. Tap på Søg på internettet og i Windows.

2. Skriv enhedshåndtering.

3. Tap på Processor.

4

55

De basale oplysninger om processoren vises.

Identificering af processorer i Windows 7

1. Klik på Start → Kontrolpanel → Enhedshåndtering.

2. Vælg Processor.

De basale oplysninger om processoren vises.

Verificering af processorbrug i jobliste

1. Tryk og hold proceslinjen.

2. Vælg Start jobliste.
Vinduet, Windows jobliste vises.

3. Klik på Ydelses-fanen i Windows jobliste-vinduet.

56

Der vises detaljer om processorens ydeevne.

Verificering af processorbrug i Ressourceovervågning

1. Tryk og hold proceslinjen.

2. Vælg Start jobliste.
Vinduet, Windows jobliste vises.

3. Klik på Ydelses-fanen i Windows jobliste-vinduet.

Der vises detaljer om processorens ydeevne.

4. Klik på Åbn ressourceovervågning.

57

Chipsæt

Alle laptops kommunikerer med CPU'en via chipsættet. Denne laptop leveres med et chipsæt i Intel 100­serien.

Sådan hentes chipsætdriveren

1. Tænd laptoppen.

2. Gå til Dell.com/support.

3. Klik på Product Support, indtast din laptops servicemærke og klik på Submit (Send).

BEMÆRK: Hvis du ikke har servicemærket, brug autodetekteringsfunktionen, eller se efter din
laptopmodel manuelt.

4. Klik på Drivere og downloads.

5. Vælg det operativsystem der er installeret på din laptop.

6. Rul ned gennem siden, udvid Chipset (Chipsæt), og vælg din chipsætdriver.

7. Klik på Download File (Hent fil) for at hente den seneste version af chipsæt-driveren til laptoppen.

8. Efter hentning er afsluttet, naviger til mappen hvor du gemte driverfilen.

9. Dobbel-klik på chipsæt-driverfilens ikon og følg vejledningen på skærmen.

Sådan identificeres chipsættet i enhedshåndteringen i Windows 10

1. Klik på Alle indstillinger i amuletlinjen i Windows 10.

2. Fra kontrolpanelet, vælg Enhedshåndtering.

3. Udvid Systemenheder og søg efter chipsættet.

Sådan identificeres chipsæt i enhedshåndteringen i Windows 8

1. Klik på Indstillinger i amuletlinjen i Windows 8.1.

2. Fra kontrolpanelet, vælg Enhedshåndtering.

3. Udvid Systemenheder og søg efter chipsættet.

58

Sådan identificeres chipsæt i enhedshåndteringen i Windows 7

1. Klik på Start → Kontrolpanel → Enhedshåndtering.

2. Udvid Systemenheder og søg efter chipsættet.

Intel chipsæt-drivere

Kontroller om Intel chipsæt-driverne allerede er installeret i laptoppen.

59

Tabel 1. Intel chipsæt-drivere

Inden installation Efter installation

Intel HD Graphics 520

Denne laptop leveres med Intel HD Graphics 520 grafik-chipsæt.

Intel HD grafikdrivere

Kontroller om Intel HD grafikdriverne allerede er installeret i laptoppen.

Tabel 2. Intel HD grafikdrivere

Inden installation Efter installation

Skærmindstillinger

Denne laptop har en 11,6" HD med en opløsning på 1366 x 768 (maksimalt).

Sådan identificeres skærmadapteren

1. Start Søgeamuletten og vælg Indstillinger.

2. Skriv enhedshåndtering i søgefeltet og tap på Enhedshåndtering fra den venstre rude.

60

3. Udvid Skærmadaptere.
Skærmadapterne vises.

Sådan roteres skærmen

1. Tryk og hold på skrivebordsskærmen.

Der vises en undermenu.

2. Vælg Grafikindstillinger → Rotation og vælg et af følgende:

• Roter til normal

• Roter til 90 grader

• Roter til 180 grader

• Roter til 270 grader

BEMÆRK: Skærmen kan også roteres ved brug af følgende tastekombinationer:

• Ctrl + Alt + Op-piltast (Roterer til normal)

• Højre piltast (Roterer 90 grader)

• Ned-piltast (Roterer 180 grader)

• Venstre piltast (Roterer 270 grader)

Hentning af drivere

1. Tænd laptoppen.

2. Gå til Dell.com/support.

3. Klik på Product Support, indtast din laptops servicemærke og klik på Submit (Send).

BEMÆRK: Hvis du ikke har servicemærket, brug autodetekteringsfunktionen, eller se efter din
laptopmodel manuelt.

4. Klik på Drivere og downloads.

5. Vælg det operativsystem der er installeret på din laptop.

6. Rul ned gennem siden og vælg den grafikdriver der skal installeres.

61

7. Klik på Download File (Hent fil) for at hente grafik-driveren til laptoppen.

8. Efter hentning er afsluttet, naviger til mappen hvor du gemte grafikdriverfilen.

9. Dobbel-klik på grafikdriverfilens ikon og følg vejledningen på skærmen.

Sådan ændres skærmopløsningen

1. Tryk og hold på skrivebordsskærmen og vælg Skærmindstillinger.

2. Tap, eller klik på Avancerede skærmindstillinger.

3. Vælg den ønskede skærmopløsning fra rullelisten og tap på Anvend.

Justering af lysstyrke i Windows 10

For at aktivere eller deaktivere automatisk justering af skærmens lysstyrke:

1. Stryg fra skærmens højre kant for at åbne handlingscentret.

2. Tap, eller klik på Alle indstillinger → System → Skærm.

3. Brug skyderen, Juster lysstyrken på skærmen automatisk til at aktivere eller deaktivere automatisk

justering af lysstyrken.

BEMÆRK: Du kan også bruge skyderen Lysstyrkeniveau for at justere lysstyrken manuelt.

Justering af lysstyrke i Windows 8

For at aktivere eller deaktivere automatisk justering af skærmens lysstyrke:

1. Stryg ind fra skærmens højre kant for at åbne Amulet-menuen.

2. Tap, eller klik på Indstillinger → Ændr pc-indstillinger → Pc og enheder → Strømstyring og
slumring.

3. Brug skyderen, Juster lysstyrken på skærmen automatisk til at aktivere eller deaktivere automatisk

justering af lysstyrken.

62

Justering af lysstyrke i Windows 7

For at aktivere eller deaktivere automatisk justering af skærmens lysstyrke:

1. Klik på Start → Kontrolpanel → Skærm.

2. Brug skyderen, Juster lysstyrken til at aktivere eller deaktivere automatisk justering af lysstyrken.

BEMÆRK: Du kan også bruge skyderen Lysstyrkeniveau for at justere lysstyrken manuelt.

Sådan rengøres skærmen

1. Tjek for smuds eller områder der skal rengøres.

2. Brug en mikrofiberklud til at fjerne synligt støv og tør forsigtigt alt snavs af.

3. Der kan anvendes egnede rengøringssæt til at holde din skærm skinnende ren og så god som ny.

BEMÆRK: Spray aldrig rengøringsopløsninger direkte på skærmen, med spray det på
mikrofiberkluden.

4. Tør forsigtigt skærmen med cirkulære bevægelser. Tryk aldrig hårdt med kluden.

BEMÆRK: Tryk aldrig hårdt, eller berør skærmen med dine fingre, da det kan efterlade fedtede
aftryk og pletter.

BEMÆRK: Efterlad aldrig væske på skærmen.

5. Fjern alt overskydende fugt da det kan ødelægge skærmen.

6. Lad skærmen tørre helt, inden du tænder for den.

7. Gentag proceduren ved pletter der er vanskelige at fjerne indtil skærmen er ren.

Sådan tilsluttes der til eksterne skærmenheder

Følg disse trin for at tilslutte din laptop til en ekstern skærmenhed:

1. Kontroller at projektoren er tændt, og tilslut projektorkablet til videoporten på din laptop.

2. Tryk på Windows logo+P-tasten.

3. Vælg en af følgende muligheder:

• Kun pc-skærm

• Duplicate (Kopi)

• Udvid

• Kun sekundære skærm

BEMÆRK: For yderligere oplysninger, se dokumentationen der fulgte med din skærmenhed.

Sådan bruges berøringsskærm i Windows 8 / Windows 10

Følg disse trin for at aktivere eller deaktivere berøringsskærmen:

1. Gå til amuletlinjen og tap på Alle indstillinger .

2. Tap på Kontrolpanel.

3. Tap på Pen og inputenheder i kontrolpanelet.

4. Tap på Berørings-fanen.

63

5. Vælg Brug fingeren som inputenhed for at aktivere berøringsskærmen. Ryd feltet for at deaktivere
berøringsskærmen.

Harddiskindstillinger

Denne laptop understøtter M.2 SATA-drev og M.2 NVMe-drev.

Sådan identificeres harddisken i Windows 10

1. Tap, eller klik på Alle indstillinger i amuletlinjen i Windows 10.

2. Tap, eller klik på Kontrolpanel, vælg Enhedshåndtering, og udvid Diskdrev.
Harddisken er anført under Diskdrev.

Sådan identificeres harddisken i Windows 8

1. Tap, eller klik på Indstillinger i amuletlinjen i Windows 8.

2. Tap, eller klik på Kontrolpanel, vælg Enhedshåndtering, og udvid Diskdrev.

64

Harddisken er anført under Diskdrev.

Sådan identificeres harddisken i Windows 7

1. Klik på Start → Kontrolpanel → Enhedshåndtering.

Harddisken er anført under Diskdrev.

2. Udvid Diskdrev.

Sådan åbnes BIOS-konfiguration

1. Tænd for, eller genstart laptoppen.

2. Når Dell-logoet vises, udfør en af følgende handlinger for at gå til BIOS-konfigurationsprogrammet:

• Med tastatur — Tap på F2 indtil meddelelsen om adgang til BIOS-konfiguration vises. Tap på F12

for at gå til menuen for opstartsvalg.

• Uden tastatur — Når menuen for F12 opstartsvalg vises, tryk på knappen til lydstyrke ned for at gå

til BIOS-konfiguration. For at gå til menuen for opstartsvalg, tryk på knappen til lydstyrke op.

Harddiske er opført under Systemoplysninger, under gruppen Generelt.

65

Kamerafunktioner

Denne laptop leveres med et forudvendt kamera med en billedopløsning på 1280 x 720 (maksimum).

Denne laptop har også et bagudvendt kamera.

Sådan identificeres kameraet i enhedshåndteringen i Windows 10

1. I søge-feltet, skriv enhedshåndtering, og tap for at starte den.

2. Under enhedshåndtering, udvid Billedenheder.

Sådan identificeres kameraet i enhedshåndteringen i Windows 8

1. Start amuletlinjen i bunden af desktop-grænsefladen.

2. Vælg Kontrolpanel.

3. Vælg Enhedshåndtering og udvid Billedenheder.

Sådan identificeres kameraet i enhedshåndteringen i Windows 7

1. Klik på Start → Kontrolpanel → Enhedshåndtering.

2. Udvid Billedenheder.

66

Sådan startes kameraet

Start et program der bruger kameraet for at starte kameraet. Fx, hvis du tapper på Dells webcam central
software eller Skype-softwaren, der følger med laptoppen, vil kameraet tænde. Tilsvarende, hvis du
chatter på internettet og programmet kræver adgang til webcam'et, vil webcam'et tænde.

Sådan startes kamera-app'en

1. Tap, eller klik på Windows-knappen og vælg Alle apps.

2. Vælg Kamera fra app-listen.

3. Hvis kamera-app'en ikke er tilgængelig i app-listen, søg efter den.

67

Hukommelsesfunktioner

Denne laptop understøtter 4–32 GB DDR4 SDRAM-hukommelse, op til 2.133 MHz.

Verificering af systemhukommelse

Windows 10

1. Tap på Windows-knappen og vælgAlle indstillinger → System.

2. Under System, tap på Om.

Windows 8:

1. Start Amuletlinjen fra skrivebordet.

2. Vælg Kontrolpanel og vælg så System.

Windows 7

• Klik på Start → Kontrolpanel → System.

Verificering af systemhukommelse i konfiguration

1. Tænd for, eller genstart laptoppen.

2. Udfør en af følgende handlinger efter Dell-logoet vises:

• Med tastatur — Tap på F2 indtil meddelelsen om adgang til BIOS-konfiguration vises. Tap på F12

for at gå til menuen for opstartsvalg.

• Uden tastatur — Når menuen for F12 opstartsvalg vises, tryk på knappen til lydstyrke ned for at gå

til BIOS-konfiguration. For at gå til menuen for opstartsvalg, tryk på knappen til lydstyrke op.

3. I den venstre rude, vælg Indstillinger → Generelt → Systemoplysninger,
Hukommelsesoplysningerne vises i den højre rude.

68

Sådan testes hukommelse med ePSA

1. Tænd for, eller genstart laptoppen.

2. Udfør en af følgende handlinger efter Dell-logoet vises:

• Med tastatur — Tryk på F2.

• Uden tastatur — Tryk og hold knappen Lydstyrke op når Dell-logoet vises på skærmen. Når F12

opstartsmenuen vises, vælg Diagnosticering fra opstartsmenuen, og tryk på Enter.

PSA (PreBoot System Assessment) starter på din laptop.

BEMÆRK: Hvis du venter for længe, og operativsystemlogoet vises, skal du vente, indtil du ser
skrivebordet. Sluk for tabletten, og forsøg igen.

Realtek HD audio-drivere

Kontroller om Realtek audio-driverne allerede er installeret i laptoppen.

Tabel 3. Realtek HD audio-drivere

Inden installation Efter installation

69

5

System Setup (Systeminstallationsmenu)

I systeminstallationsmenuen kan du administrere computerens hardware og angive BIOS­niveauindstillinger. Fra systeminstallationsmenuen kan du:

• Ændre NVRAM-indstillinger når du har tilføjet eller fjernet hardware

• Få vist systemhardwarekonfigurationen

• Aktivere eller deaktivere indbyggede enheder

• Indstille tærskler for ydelse og strømstyring

• Administrer computersikkerhed

Bootrækkefølge

Med startrækkefølge kan du omgå startrækkefølgen defineret i System Setup (Systeminstallation) og
starte direkte til en bestemt enhed (f.eks: optisk drev eller harddisk). Under selvtest, der bliver udført ved
start (Power on self test – POST), når Dell-logoet vises, kan du:

• Åbn systeminstallationsmenuen ved at trykke på F2-tasten

• Åbn engangsstartmenuen ved at trykke på F12-tasten

Engangsstartmenuen viser enhederne, som du kan starte fra, herunder diagnostiske indstillinger.
Startmenuens indstillinger er:

• Removable Drive (Flytbart drev) (hvis tilgængelig)

• STXXXX Drive (STXXXX-drev)

BEMÆRK: XXX angiver SATA-drevet nummer.

• Optisk drev

• Diagnosticering

BEMÆRK: Vælges Diagnostics (Diagnosticering), vises skærmen ePSA diagnostics (ePSA
diagnosticering).

Skærmen startrækkefølge viser også indstillingen til at få adgang til skærmbilledet System Setup
(Systeminstallation).

Navigationstaster

BEMÆRK: For de fleste af indstillingerne i systeminstallationsmenuen, registreres ændringerne, du
foretager, men de træder ikke i kraft, før systemet genstartes.

Taster Navigation

Op-pil Flytter til forrige felt.

70

Taster Navigation

Ned-pil Flytter til næste felt.

Enter Vælger en værdi i det valgte felt (hvis det er relevant) eller følge linket i feltet.

Mellemrumstast Udfolder eller sammenfolder en rulleliste, hvis relevant.

Tab Flytter til næste fokusområde.

BEMÆRK: Kun for standard grafisk browser.

Esc Flytter til forrige side indtil du får vist hovedskærmen. Trykkes på Esc i

hovedskærmen vises en meddelelse, der beder dig gemme ikke-gemte ændringer
og genstarte systemet.

F1 Viser Hjælp-filen til System Setup Systeminstallation).

Oversigt over systeminstallationsmenuen

I systeminstallationsmenuen kan du:

• Ændre systemkonfigurationsoplysningerne, når du har tilføjet, ændret eller fjernet hardware i

computeren.

• Angive eller ændre en brugerdefinerbar indstilling, som f.eks. brugeradgangskoden.

• Aflæse aktuel hukommelsesmængde, eller angive hvilken type harddisk, der er installeret.

Inden du foretager ændringer under systeminstallationsmenuen, anbefales det, at du skriver
oplysningerne fra systeminstallationsmenuens skærmbilledet ned, så du har dem som fremtidig
reference.

FORSIGTIG: Medmindre du er en erfaren computerbruger, skal du undlade at ændre
indstillingerne for dette program. Nogle ændringer kan bevirke, at computeren ikke fungerer
korrekt.

Indstillinger på den generelle skærm

Afsnittet viser computerens primære hardwarefunktioner.

Indstilling Beskrivelse

System
Information
(Systemoplysning
er)

• System Information – Viser BIOS Version (BIOS-version), Service Tag
(Servicemærke), Asset Tag (Aktivkode), Ownership Tag (Ejerskabskode),
Ownership Date (Dato for ejerskab), Manufacture Date (Fremstillingsdato) og
Express Service Code (Ekspresservicekode), Hot Swap Battery (hvis installeret).

• Memory Information (Hukommelsesoplysninger): Viser Installeret hukommelse,
Tilgængelig hukommelse, Hukommelseshastighed,Hukommelseskanaltilstand,
Hukommelsesteknologi, DIMM A-størrelse og DIMM B-størrelse.

• Processor Information: Viser processortype, antal kerner, processor-id, aktuel
klokfrekvens, minimum klokfrekvens, maksimum klokfrekvens, processor L2
cache-lager, processor L3 cache-lager, HT-duelig og 64-Bit teknologi.

• Device Information: Viser Primary Hard Drive (Primær harddisk), MiniCard
Device (Minikort-enhed), ODD Device /ODD-enhed), Dock eSATA Device (Dock
eSATA-enhed), LOM MAC Address (LOM MAC-adresse), Video Controller
(Skærmkort), Video BIOS Version (Skærm-BIOS-version), Video Memory
(Skærmhukommelse), Panel Type (Paneltype), Native Resolution (Oprindelige

71

Indstilling Beskrivelse

opløsning), Audio Controller (Audiocontroller), Wi-Fi Device (Wi-Fi-enhed),
WiGig Device (WiGig-enhed), Celluar Device (mobilenhed), Bluetooth Device
(Bluetooth-enhed).

Battery
Information

Boot Sequence

Advanced Boot
Options

Date/Time Lader dig ændre computerens dato og klokkeslæt.

Viser batteriets status og vekselstrømsadaptertypen, der er koblet til computeren.

Boot Sequence Lader dig specificere rækkefølgen, i hvilken computeren

forsøger at finde et operativsystem. Indstillingerne er:

• Internal HDD (Intern HDD)

• USB Storage Device (USB-lagerenhed)

• CD/DVD/CD-RW Drive (CD/DVD/CD-RW-drev)

• Onboard NIC (Indbygget NIC)

Som standard er alle indstillinger markeret. Du kan også
fravælge en indstilling eller ændre startrækkefølgen.

Boot List Options Lader dig ændre indstillingen for startlisten:

• Legacy

• UEFI (aktiveret som standard)

Gør det muligt at indlæse ældre ROM'er. Som standard er indstillingen Enable

Legacy Option ROMs (Aktiver ældre ROM'er) deaktiveret.

Indstillinger på systemkonfigurationskærmen

Indstilling Beskrivelse

Integrated NIC
(Integreret NIC)

Onboard
Unmanaged NIC

Parallel Port Du kan konfigurere dockingstationens parallelport. Indstillingerne er:

72

Du kan konfigurere den integrerede netværkscontroller. Indstillingerne er:

• Enable UEFI Network Stack (Aktiver UEFI netværksstak)

• Disabled (Deaktiveret)

• Enabled (Aktiveret)

• Enabled w/PXE (Aktiveret m/PXE): Denne indstilling er som standard aktiveret.

Du kan styre den indbyggede USB-LAN-controller. Indstillingerne er:

• Disabled (Deaktiveret)

• Enabled (Aktiveret). Denne indstilling er som standard aktiveret.

• Disabled (Deaktiveret)

• AT. Denne indstilling er som standard enabled (aktiveret).

Indstilling Beskrivelse

• PS2

• ECP

SATA Operation Du kan konfigurere den interne SATA-harddiskcontroller. Indstillingerne er:

• Disabled (Deaktiveret)

• AHCI

• RAID On. Denne indstilling er som standard aktiveret.

Drives Du kan konfigurere indbyggede SATA-drev. Alle drev er som standard aktiveret.

Indstillingerne er:

• SATA-0

• SATA-2

SMART Reporting Du kan styre om harddiskfejl, for indbyggede drev, rapporteres ved opstart. Denne

teknologi er en del af SMART(Self Monitoring Analysis and Reporting Technology).
Indstillingen er:

• Enable SMART Reporting (Aktiver SMART-rapportering). Denne indstilling er
som standard deaktiveret.

USB/Thunderbolt
Configuration
(USB/
Thunderbolt­konfiguration)

USB PowerShare Du kan konfigurere funktionen for USB PowerShare. Denne indstilling gør det

Audio Du kan aktivere eller deaktivere den integrerede lydcontroller.

Du kan konfigurere den integrerede USB-controller. Hvis Boot Support er aktiveret,
vil systemet tillade start fra en hvilken som helst type USB-lagerenhed (harddisk
eller hukommelsesnøgle).

Hvis USB-porten er aktiveret, er enheder tilsluttet porten aktiveret og tilgængelig
for OS.

Hvis USB-porten er deaktiveret, kan OS ikke se nogen enhed tilsluttet porten.

Indstillingerne er:

• Enable USB Boot Support (Aktiver USB-start-understøttelse)

• Enable internal USB ports (Aktivere interne USB-porte)

• Deaktiver dockingstationsenheder undtaget video

BEMÆRK: USB-tastatur og -mus virker altid i BIOS-konfigurationen uanset
disse indstillinger.

muligt at oplade eksterne enheder ved brug af den lagrede batterieffekt igennem
USB PowerShare-porten.

Denne indstilling er som standard ikke markeret.

Indstillingen Enable Audio (Aktivér lyd) er som standard valgt.

73

Indstilling Beskrivelse

Keyboard
Illumination

Keyboard
Backlight Timeout
on AC

Keyboard
Backlight Timeout
on Battery

Du kan vælge driftstilstand for tastaturbelysningsfunktionen. Tastaturets lysniveau
kan indstilles fra 25% til 100%. Indstillingerne er:

• Disabled (Deaktiveret)

• Dim (Svag). Denne indstilling er som standard enabled (aktiveret).

• Bright (Lys)

Indstillingen, Keyboard Backlight with AC (Tastaturbaggrundslys ved AC), påvirker
ikke hovedindstillingen for tastaturbelysningen. Tastaturbelysningen vil fortsætte
med at understøtte de forskellige belysningsniveauer. Indstillingerne er:

• 5 seconds (5 sekunder)

• 10 seconds (10 sekunder). Denne indstilling er som standard valgt.

• 15 seconds (15 sekunder)

• 30 seconds (30 sekunder)

• 1 minute (1 minut)

• 5 minute (5 minutter)

• 15 minute (15 minutter)

• Never (Aldrig)

Indstillingen, Keyboard Backlight with Battery (Tastaturbaggrundslys ved batteri),
påvirker ikke hovedindstillingen for tastaturbelysningen. Tastaturbelysningen vil
fortsætte med at understøtte de forskellige belysningsniveauer. Indstillingerne er:

• 5 seconds (5 sekunder)

• 10 seconds (10 sekunder). Denne indstilling er som standard valgt.

• 15 seconds (15 sekunder)

• 30 seconds (30 sekunder)

• 1 minute (1 minut)

• 5 minute (5 minutter)

• 15 minute (15 minutter)

• Never (Aldrig)

RGB Keyboard
Backlight

Touchscreen Du kan aktivere eller deaktivere berøringsskærmen.

Stealth Mode
Control

Du kan konfigurere RGB-tastaturlysfunktionen. Der er seks tilgængelige farver: fire
forudindstillede (hvid, rød, grøn og blå) og to brugerkonfigurerbare farver

Denne indstilling er som standard aktiveret.

Du kan aktivere eller deaktivere stealth-funktionen.
Denne indstilling er som standard aktiveret.

74

Indstillinger for videoskærm

Indstilling Beskrivelse

LCD Brightness Lader dig indstille skærmens lysstyrke afhængigt af strømkilden (på batteri og på

AC).

BEMÆRK: Videoindstillingen er kun synlig, når systemet har installeret et skærmkort.

Indstillinger på skærmen sikkerhed

Indstilling Beskrivelse

Admin Password Lader dig indstille, ændre eller slette administratoradgangskode (admin).

BEMÆRK: Du skal indstille administratoradgangskoden, før du indstiller
system- eller harddiskadgangskoden. Sletning af administratoradgangskoden
sletter automatisk system- og harddiskadgangskoden.

BEMÆRK: Adgangskodeændringer træder i kraft med det samme.

Som standard er der ikke angivet en adgangskode til drevet.

System Password Lader dig indstille, ændre eller slette systemadgangskoden.

BEMÆRK: Adgangskodeændringer træder i kraft med det samme.

Som standard er der ikke angivet en adgangskode til drevet.

Internal HDD
Password

Strong Password Lader dig gennemtvinge indstillingen altid at indstille stærke adgangskoder.

Password
Configuration

Password Bypass Lader dig, når de er indstillet, aktivere eller deaktivere tilladelse til at omgå

Gør det muligt at indstille, ændre, slette adgangskoder til systemets interne
harddisk.

BEMÆRK: Adgangskodeændringer træder i kraft med det samme.

Som standard er der ikke angivet en adgangskode til drevet.

Standardindstilling: Enable Strong Password (Aktiver stærk adgangskode) er ikke
valgt.

BEMÆRK: Hvis brugergrænseflade er aktiveret, skal administrator- og
systemadgangskoder indeholde mindste ét stort bogstav, ét lille bogstav og
være på mindst 8 tegn.

Lader dig bestemme minimum og maksimum længden af administrator- og
systemadgangskoder.

systemadgangskode og adgangskode til intern harddisk. Indstillingerne er:

• Disabled (Deaktiveret)

• Reboot bypass (Omgåelse ved genstart)

75

Indstilling Beskrivelse

Standardindstilling: Disabled (Deaktiveret)

Password Change Lader dig aktivere eller deaktivere tilladelse til system- og harddiskadgangskoderne,

når administratoradgangskoden er angivet.
Standardindstilling: Allow Non-Admin Password Changes (Tillad ændringer af

ikke-administratoradgangskoder) er valgt.

Non-Admin Setup
Changes

UEFI Capsule
Firmware Updates

TPM 2.0 Sikkerhed Lader dig aktivere TPM (Trusted Platform Module) under POST.

Computrace Lader dig aktivere eller deaktivere den valgfrie computersporingssoftware.

Lader dig bestemme om ændringer i indstillinger i system setup (systeminstallation)
er tilladt, når der er indstillet en administratoradgangskode. Hvis deaktiveret er
indstillingen for installationsprogrammet låst af administratoradgangskoden.

Denne indstilling styrer, om dette system tillader BIOS-opdateringer via UEFI
capsule-opdateringspakker.

BEMÆRK: Deaktiveres denne indstilling blokeres BIOS-opdateringer fra
tjenester så som Microsoft Windows Update og Linux Vendor Firmware
Service (LVFS).

Lader dig styre om TPM (Trusted Platform Module) er synligt for operativsystemet.
Indstillingerne er:

FORSIGTIG: Under TPM opgraderings-/nedgraderingsprocessen anbefales
det at gennemføre den med AC-strømforsyning, altså med strømadapteren
tilsluttet computeren. En opgradering/nedgradering uden strømadapteren
tilsluttet, kan beskadige computeren eller harddisken.

BEMÆRK: Deaktiveres denne indstilling ændres ikke nogen indstillinger du har
lavet i TPM, sletter det heller ikke, eller ændrer nogen oplysninger, eller nøgler
du har lagret i TPM. Ændringer i disse indstillinger træder i kraft øjeblikkeligt.

Indstillingerne er:

• Deactivate (Deaktiver)

• Disable (Deaktiver)

• Activate (Aktiver)

BEMÆRK: Indstillingerne Aktiver og Deaktiver aktiverer eller deaktiverer
funktionen permanent, og der tillades ikke yderligere ændringer

Standardindstilling: Deactivate (Deaktiver)

CPU XD Support Lader dig aktivere processorens tilstand Execute Disable (Udførelse af deaktivering).

Enable CPU XD Support (Aktiver CPU XD-understøttelse) (standardindstilling)

OROM Keyboard
Access

76

Lader dig indstille en indstilling til at åbne skærmene Option ROM Configuration
(Option ROM-konfiguration) via genvejstaster under opstart. Indstillingerne er:

Indstilling Beskrivelse

• Enabled (Aktiveret)

• One Time Enable (Aktiver én gang)

• Disabled (Deaktiveret)

Standardindstilling: Enable (Aktiver)

Admin Setup
Lockout

Lader dig forhindre brugere i at åbne Setup (Installation), når der er indstillet en
administratoradgangskode.

Standardindstilling: Enable Admin Setup Lockout (Aktivér spærring af
administrationsindstilling) er ikke valgt.

Indstillinger på skærmen for sikker start

Indstilling Beskrivelse

Secure Boot
Enable

Expert Key
Management

Denne indstilling aktiverer eller deaktiverer funktionen Secure Boot (Sikker start).

• Disabled (Deaktiveret)

• Enabled (Aktiveret)

Standardindstilling: Enabled (Aktiveret)

Giver dig mulighed for at manipulere sikkerhedsnøgledatabaserne, men kun, hvis
systemet er i Custom Mode (Brugerdefineret tilstand). Indstillingen Enable Custom
Mode (Aktiver brugerdefineret tilstand) er som standard deaktiveret.
Indstillingerne er:

• PK

• KEK

• db

• dbx

Hvis du aktiverer Custom Mode (Brugerdefineret tilstand), vises de relevante
indstillinger for PK, KEK, db, og dbx. Indstillingerne er:

• Save to File (Gem til fil)—Gemmer nøglen til en brugervalgt fil

• Replace from File (Erstat fra fil)—Erstatter den aktuelle nøgle med en nøgle fra
en brugervalgt fil

• Append from File (Tilføj fra fil)—Tilføjer en nøgle til den aktuelle database fra en
brugervalgt fil

• Delete (Slet)—Sletter den valgte nøgle

• Reset All Keys (Nulstil alle nøgler)—Nulstiller til standardindstilling

• Delete All Keys (Slet alle nøgler)—Sletter alle nøglerne

BEMÆRK: Hvis du deaktiverer Custom Mode (Brugerdefineret tilstand), slettes
alle ændringerne, og nøglerne genoprettes til standardindstillinger.

77

Indstillinger på skærmen for ydelse

Indstilling Beskrivelse

Multi Core
Support

Intel SpeedStep Lader dig aktivere eller deaktivere processorens Intel SpeedStep-tilstand.

C-States Control Lader dig aktivere eller deaktivere yderligere dvaletilstande for processoren.

HyperThread
Control (Styring af
hypertrådning)

Dette felt angiver, om en eller flere processorkerner er aktiveret. Nogle
programmer har en forbedret ydeevne, når flere kerner er aktiveret. Indstillingen er
som standard aktiveret. Lader dig aktivere eller deaktivere multi-core-support for
processoren.

• Enable Multi Core Support (Aktiver multi-kerneunderstøttelse)

Standardindstilling: Indstillingen er enabled (aktiveret).

• Enable Intel SpeedStep (Aktiver Intel SpeedStep)

Standardindstilling: Indstillingen er enabled (aktiveret).

• C states (C-tilstande)

Standardindstilling: Indstillingen er enabled (aktiveret).

Lader dig aktivere eller deaktivere processorens hypertrådning.

• Disabled (Deaktiveret)

• Enabled (Aktiveret)

Standardindstilling: Enabled (Aktiveret).

Indstillinger på strømstyringsskærmen

Indstilling Beskrivelse

AC Behavior Du kan aktivere eller deaktivere om computeren automatisk skal tænde, når en

vekselstrømsadapter tilsluttes. Indstillingerne er:

• Wake on AC (Vækning ved AC)

Denne indstilling er som standard ikke valgt.

Auto On Time Du kan indstille et klokkeslæt hvor computeren skal tænde automatisk.

Indstillingerne er:

• Disabled (Deaktiveret) - Denne indstilling er som standard valgt.

• Every day (Hver dag)

• Weekdays (Hverdage)

• Select days (Udvalgte dage)

78

Indstilling Beskrivelse

USB Wake
Support

Wireless Radio
Control

Wake on LAN/
WLAN

Du kan aktivere at USB-enheder kan vække systemet fra Standby.

BEMÆRK: Denne funktion virker kun, når der er tilsluttet en
vekselstrømsadapter. Hvis vekselstrømsadapteren fjernes under standby, vil
system setup (systeminstallation) fjerne strømmen til alle USB-porte for at
spare batteristrøm.

Indstillingen er:

• Enable USB Wake Support

Denne indstilling er som standard deaktiveret.

Du kan aktivere eller deaktivere funktionen der automatisk skifter fra kabelbaserede
eller trådløse netværk uden at afhænge af en fysisk forbindelse. Indstillingerne er:

• Control WLAN Radio (Styring af WLAN-radio)

• Control WWAN Radio (Styring af WWAN-radio)

Denne indstilling er som standard deaktiveret.

Du kan aktivere eller deaktivere funktionen der tænder computeren fra tilstanden
Off (Slukket):

• Når udløst af et LAN-signal

• Fra dvaletilstand når udløst af et specielt trådløst LAN-signal

Indstillingerne er:

• Disabled (Deaktiveret). Denne indstilling er valgt som standard.

• LAN Only (Kun LAN)

• WLAN Only (Kun WLAN)

• LAN or WLAN (LAN eller WLAN)

Block Sleep Du kan blokere det fra at gå i slumretilstand (S3-tilstand) i operativsystemmiljøet.

Indstillingerne er:

• Block Sleep (S3 State) (Bloker slumretilstand (S3-tilstand))

Denne indstilling er som standard deaktiveret.

Peak Shift Du kan minimere AC-strømforbruget under tider på dagen med spidsbelastning.

Når indstillingen er valgt, vil dit system kun køre på batteriet, også selv om AC­strømforsyningen er tilkoblet. Indstillingen er:

• Enable Peak Shift (Aktiver Peak Shift)

Denne indstilling er som standard deaktiveret.

79

Indstilling Beskrivelse

Advanced Battery
Charge
Configuration

Primary Battery
Charge
Configuration

Du kan maksimerer batteriets levetid. Ved at aktivere denne indstilling, vil dit system
anvende en standard opladningsalgoritme og andre teknikker, uden for de normale
arbejdstider, for at forbedre batteriets levetid. Indstillingen er:

• Enable Advanced Battery Charge Mode (Aktiver Avanceret

batteriopladningskonfiguration)

Denne indstilling er som standard deaktiveret.

Du kan vælge opladningstilstand for batteriet. Indstillingerne er:

• Adaptive (Tilpasset). Denne indstilling er valgt som standard.

• Standard — Oplader batteriet helt ved standard hastighed.

• ExpressCharge (Ekspresopladning) — Batteriet kan oplades på kortere tid vha.
Dells hurtigopladningsteknologi.

• Primarily AC use (Primært vekselstrømsbrug)

• Custom (Brugerdefineret)

Hvis Custom (Tilpasset opladning) vælges, kan du også konfigurere Custom

Charge Start (Start af tilpasset opladning) og Custom Charge Stop (Stop af
tilpasset opladning).

BEMÆRK: Alle opladningsfunktioner er muligvis ikke tilgængelige for alle
batterier. For at aktivere denne indstilling skal indstillingen Advanced Battery

Charge Configuration (Avanceret batteriopladningskonfiguration)

deaktiveres.

Indstillinger i POST-adfærdsskærmen

Indstilling Beskrivelse

Adapter Warnings Lader dig aktivere eller deaktivere system setup (systeminstallationsmenuen)

(BIOS)-meddelelserne, når du bruger visse strømadaptere.
Standardindstilling: Enable Adapter Warning (Aktiver adapteradvarsler)

Keypad
(Embedded)

Mouse/Touchpad Lader dig definere hvordan systemet behandler input fra mus og berøringsplade.

Lader dig vælge en eller to metoder til at aktivere det tastatur, som er indbygget i
det interne tastatur.

• Fn Key Only (Kun Fn-tast): Denne indstilling er som standard aktiveret.

• By Numlock (Med Num Lock)

BEMÆRK: Når en installation kører, har denne indstilling ingen virkning.
Installation udføres i tilstanden, Kun Fn-tast.

Indstillingerne er:

• Serial Mouse (Seriel mus)

• PS2 Mouse (PS2-mus)

80

Indstilling Beskrivelse

• Touchpad/PS-2 Mouse (Berøringsplade/PS-2 mus): Denne indstilling er som
standard aktiveret.

Numlock Enable Lader dig aktivere indstillingen Numlock, ved opstart af computeren.

Enable Network (Aktiver netværk) Denne indstilling er som standard aktiveret.

Fn Key Emulation Lader dig indstille hvor Scroll Lock-tasten anvendes til at simulere Fn-tastens

funktion.
Enable Fn Key Emulation (Aktiver emulering af Fn-tast) (standard)

Fn Lock Options

MEBx Hotkey Gør det muligt at specificere om MEBx-genvejsfunktionen skal aktiveres, under

Fastboot Lader dig fremskynde opstartsprocessen ved at omgå nogle kompatibilitetstrin.

Extended BIOS
POST Time

Gør det muligt at lade genvejstasterne Fn + Esc skifte den primære funktion af F1–
F12, mellem deres standard og sekundære funktioner. Hvis du deaktiverer denne
funktion, kan du ikke skifte dynamisk mellem funktionerne for disse taster. De
tilgængelige indstillinger er:

• Fn Lock (Fn-lås) Denne indstilling er som standard valgt.

• Lock Mode Disable/Standard (Låsefunktion Deaktiveret/Standard)

• Lock Mode Enable/Secondary (Låsefunktion Aktiver/Sekundær)

systemopstart.
Standardindstilling: Enable MEBx Hotkey (Aktiver MEBx-genvejstast)

Indstillingerne er:

• Minimal

• Thorough (Gennemgribende) (standard)

• Auto

Lader dig oprette en yderligere forsinkelse ved pre-opstart. Indstillingerne er:

• 0 seconds (0 sekunder). Denne indstilling er som standard aktiveret.

• 5 seconds (5 sekunder)

• 10 seconds (10 sekunder)

Indstillinger på skærmen til virtualiseringsunderstøttelse

Indstilling Beskrivelse

Virtualization Lader dig aktivere eller deaktivere Intels virtualiseringsteknologi.

Enable Intel Virtualization Technology (Aktiver Intel-virtualiseringsteknologi)
(standard).

VT for Direct I/O Aktiverer eller deaktiverer VMM (Virtual Machine Monitor) til at udnytte de ekstra

hardwarekapaciteter, der leveres af Intel® Virtualization-teknologi til direkte I/O.

81

Indstilling Beskrivelse

Enable VT for Direct I/O (Aktiver VT til direkte I/O) - er enabled (aktiveret) som
standard.

Trusted Execution Denne indstilling specificerer, om en MVMM (Measured Virtual Machine Monitor)

kan anvende de yderligere hardwareydelser, som findes i Intel Trusted Execution
Technology. TPM Virtualization Technology og Virtualization Technology for Direct
I/O skal aktiveres, før du kan anvende funktionen.

Trusted Execution (Betroet udførelse) - disabled (deaktiveret) som standard.

Indstillinger på vedligeholdelsesskærmen

Indstilling Beskrivelse

Service Tag
(Servicemærke)

Asset Tag Giver dig mulighed for at oprette en system-aktivkode, hvis der ikke allerede er

Viser computerens servicemærke.

angivet en aktiv-kode. Indstillingen er som standard ikke aktiveret.

Indstillinger for systemlogskærm

Indstilling Beskrivelse

BIOS Events Lader dig se og rydde System Setup (Systeminstallationsmenuen) (BIOS) POST-

hændelser.

Thermal Events Lader dig se og rydde Systeminstallationsmenuen (termiske) hændelser.

Power Events Lader dig se og rydde Systeminstallationsmenuen (strøm) hændelser.

Sådan opdateres BIOS'en

Det anbefales at opdatere BIOS (systeminstallationsmenuen), ved genmontering af systemkort eller hvis
en opdatering er tilgængelig. Sørg for, ved bærbare pc'er, at computerens batteri er fuldt opladet og
tilsluttet en stikkontakt

1. Genstart computeren.

2. Gå til Dell.com/support.

3. Indtast Servicekoden eller Kode til ekspresservice og klik på Submit (Send).

BEMÆRK: Klik, for at finde Servicekoden, på Hvor er min Servicekode?

BEMÆRK: Vælg, hvis du ikke kan finde Servicekoden, på Detect My Product (Registrer mit

produkt). Fortsæt med vejledningen på skærmen.

4. Klik, hvis du ikke kan finde Servicekoden, på computerens Product Category (Produktkategori).

5. Vælg Product Type (Produkttype) fra listen.

6. Vælg computermodel og computerens Produktsupportside vises.

7. Klik på Get drivers (Hent drivere) og klik på View All Drivers (Se alle drivere).

Siden Drivers and Downloads (Drivere og overførsler) åbnes.

82

8. Vælg, på skærmen Drivers and Downloads (Drivere og overførsler), under rullelisten Operativsystem,
BIOS.

9. Identificer den seneste BIOS-fil og klik på Hent fil.

Du kan også analysere, hvilke drivere der skal opdateres. For at gøre dette til dit produkt, skal du
klikke på Analyze System for Updates (Analyser systemet for opdateringer) og følg vejledningen på
skærmen.

10. Vælg din foretrukne overførselsmetode i vinduet Vælg overførselsmetode nedenfor , klik på Hent fil.
Vinduet Filoverførsel vises.

11. Klik på Gem for at gemme filen på computeren.

12. Klik påk Kør for at installere de opdaterede BIOS-indstillinger på computeren.

Følg vejledningen på skærmen.

BEMÆRK: Det anbefales, at man ikke opdaterer BIOS-versionen for mere end 3 revisioner. Fx: Hvis
du vil opdatere BIOS fra 1.0 til 7.0, installer først version 4.0 og herefter version 7.0.

System and Setup Password (System- og installationsadgangskode)

Du kan oprette en system password (systemadgangskode) og en setup password
(installationsadgangskode) til at sikre computeren.

AdgangskodetypeBeskrivelse

System Password
(Systemadgangsko
de)

Setup password
(Installationsadgan
gskode)

FORSIGTIG: Adgangskodefunktionerne giver et grundlæggende sikkerhedsniveau for
computerens data.

FORSIGTIG: Enhver kan få adgang til de data, der er gemt på computeren, hvis den ikke er låst og
uden opsyn.

BEMÆRK: Computeren leveres med system- og installationsadgangskoder deaktiveret.

Adgangskode du skal indtaste for at logge på systemet.

Adgangskode, som du skal indtaste for at få adgang til at foretage ændringer i
computerens BIOS-indstillingern.

Sådan tildeles systemadgangskode og installationsadgangskode

Du kan kun tildele en ny System Password (Systemadgangskode) og/eller Setup Password
(Installationsadgangskode) eller ændre en bestående System Password (Systemadgangskode) og/eller
Setup Password (Installationsadgangskode) når Password Status (Adgangskodestatus) er Unlocked
(Ulåst). Hvis Password Status (Adgangskodestatus) er Locked, låst kan du ikke ændre System Password

(Systemadgangskoden).

BEMÆRK: Hvis adgangskodejumperen er deaktiveret, slettes den bestående System Password
(Systemadgangskode) og Setup Password (Installationsadgangskode) og du skal ikke angive
systemadgangskoden for at logge på computeren.

83

Tryk på F2, straks efter en start eller genstart, for at gå til en systeminstallation.

1. Vælg i skærmen System BIOS eller System Setup (Systemets installationsskærm), System Security
(Systemsikkerhed) og tryk Enter.

Skærmen System Security (Systemsikkerhed) vises.

2. Bekræft i skærmen System Security (Systemsikkerhed), at Password Status (Adgangskodestatus) er
Unlocked (Ulåst).

3. Vælg System Password (Systemadgangskode), indtast din systemadgangskode og tryk Enter eller

Tab.
Anvend følgende retningslinjer til at tildele systemadgangskoden:

• En adgangskode kan have op til 32 tegn.

• En adgangskode kan indeholde tallene 0 til 9.

• Kun små bogstaver er gyldige, store bogstaver er ikke tilladt.

• Kun følgende specialtegn er tilladt: mellemrum, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Indtast systemadgangskoden igen, når du bliver bedt om det.

4. Indtast systemadgangskoden som du indtastede tidligere og klik på OK.

5. Vælg Setup Password (Installationsadgangskode), indtast systemadgangskoden og tryk Enter eller

Tab.
En meddelelse beder dig indtaste installationsadgangskoden igen.

6. Indtast installationsadgangskoden som du indtastede tidligere og klik på OK.

7. Tryk på Esc og en meddelelse beder dig gemme ændringerne.

8. Tryk på Y for at gemme ændringerne.

Computeren genstarter.

Sådan slettes eller ændres en eksisterende system- og/eller installationsadgangskode

Sørg for, at Password Status (Adgangskodestatus) er Unlocked (Ulåst) (i System Setup
(Systeminstallation)) før du forsøger at slette eller ændre det eksisterende System- og/eller
installationsadgangskode. Du kan ikke slette eller ændre en eksisterende System- eller
Installationsadgangskode), hvis
Tryk på F2 for at gå til systeminstallationsmenuen, straks efter en start eller genstart.

1. Vælg i skærmen System BIOS eller System Setup (Systeminstallationen), System Security
(Systemsikkerhed) og tryk Enter.

Skærmen System Security (Systemsikkerheds) vises.

2. Bekræft i skærmen System Security (Systemsikkerhed), at Password Status (Adgangskodestatus) er
Unlocked (Ulåst).

3. Vælg System Password (Systemadgangskode), ændr eller slet eksisterende systemadgangskode og

tryk på Enter eller Tab.

4. Vælg Setup Password, (Installationsadgangskode), ændr eller slet eksisterende
installationsadgangskode og tryk på Enter eller Tab.

BEMÆRK: Indtast, hvis du ændrer System- og/eller installationsadgangskoden, den nye
adgangskode, når du bliver bedt om det. Bekræft, hvis du sletter System- og/eller
installationsadgangskoden, sletningen, når du bliver bedt om det.

5. Tryk på Esc og en meddelelse beder dig gemme ændringerne.

6. Tryk på Y for at gemme ændringer og afslutte systeminstallationsmenuen.

Computeren genstarter.

Password Status (Adgangskodestatus) er Locked (Låst).

84

6

Diagnosticering

Hvis du kommer ud for et problem med computeren, skal du køre ePSA-diagnosticering), før du
kontakter Dell for at få teknisk assistance. Formålet med at køre diagnosticering er at teste computerens
hardware uden behov for ekstra udstyr eller risiko for tab af data. Hvis du ikke er i stand til at løse
problemet selv, kan service og support personale bruge de diagnostike resultater til at hjælpe dig med at
løse problemet.

ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)

ePSA-diagnosticering (også kendt som systemdiagnosticering) udfører en komplet tjek af hardwareen.
ePSA'en er indbygget med BIOS'en og startes internt af BIOS. Den indbyggede systemiagnosticering har
en række indstillinger for bestemte enheder eller enhedsgrupper, så du kan:

• Køre tests automatisk eller i en interaktiv tilstand

• Gentage tests

• Få vist eller gemme testresultater

• Gennemgå tests for at indføre yderligere testindstillinger til at give flere oplysninger om enheder med

fejl

• Få vist statusmeddelelser, der oplyser om tests er fuldført

• Få vist fejlmeddelelser, der oplyser om problemer, som opstod under testning

FORSIGTIG: Brug kun systemdiagnosticering til at teste din computer. Brug af programet med
andre computere kan give ugyldige resultater eller fejlmeddelelser.

BEMÆRK: Nogle test for bestemte enheder kræver brugermedvirken. Sørg altid for at være tilstede
ved computeren når der udføres diagnostiske test.

Statusindikatorer for enhed

ikon Beskrivelse

Tændes, når du tænder computeren, og blinker, når computeren er i en
strømstyringstilstand.

Lyser når computeren læser eller skriver data.

Lyser permanent eller blinker for at angive batteriets opladningsstatus.

Indikatorer for batteristatus

Hvis computeren er tilsluttet en stikkontakt, virker batteriindikatoren på følgende måde:

85

Blinker skiftevist
mørkegult og
grønt

Der er tilsluttet en ugyldig eller ikke-understøttet, ikke-Dell vekselstrømsadapter til
den bærbare pc.

Blinker skiftevist
mørkegult med
konstant grønt lys

Blinker konstant
mørkegult

Indikator slukket Batteri i fuld opladningstilstand med vekselstrømsadapter til stede.

Grønt lys tændt Batteri i opladningstilstand med vekselstrømsadapter til stede.

Midlertidig batterifejl med vekselstrømsadapter til stede.

Alvorlig batterifejl med vekselstrømsadapter til stede.

86

Tekniske specifikationer

BEMÆRK: Udvalget kan variere afhængigt af region. For yderligere oplysninger om computerens
konfiguration:

• Windows 10, klik eller tryk på Start → Indstillinger → System → Om.

• Windows 8.1 og Windows 8, fra amulet-sidepanelet, klik eller tap på Indstillinger → Skift pc-
indstillinger. I pc-indstillings-vinduet, vælg Pc og enheder → Pc-info.

• Windows 7, klik på Start , højreklik på Min computer, og vælg så Egenskaber.

Specifikationer for systemoplysninger

Funktion Specifikation

DRAM-busbredde 64 bit

Flash EPROM SPI 128 Mbits

PCIe 3.0-bus 8,0 GHz

7

Processorspecifikationer

Funktion Specifikation

Typer Intel Core i3/i5/i7-serien

L3 cache-lager op til 4 MB

Ekstern
busfrekvens

2.133 MHz

Hukommelsesspecifikationer

Funktion Specifikation

Hukommelsesstik To SODIMM-slots

Hukommelseskapa
citet

Hukommelsestype DDR4 SDRAM

Hastighed 2.133 MHz

4 GB, 8 GB, og 16 GB

87

Funktion Specifikation

Hukommelse
(minimum)

Hukommelse
(maksimum)

4 GB

32 GB

Batterispecifikationer

Funktion Specifikation

Type

Dybde

Højde

Bredde

Vægt

Spænding 14,8 V DC

4-cellet smart lithium ion

72,6 mm (2,85")

16,6 mm (0,65")

215 mm (8,46")

318 g (0,70 lb)

Levetid 300 afladnings-/opladningscyklusser

Temperaturområd
e

Drift

Ikke drift -51°C til 71°C (-60°F til 160°F)

Møntcellebatteri 3 V CR2032 litium-møntcellebatteri

• Opladning: 0°C til 60°C (32°F til 140°F)

• Afladning: 0°C til 70°C (32°F til 158°F)

BEMÆRK: Batteriet kan sikkert modstå ovenstående opbevaringstemperaturer
med 100% opladning.

BEMÆRK: Batteriet kan også sikkert modstå opbevaringstemperaturer fra

-20°C til +60°C uden at dets ydelse forringes.

Audio-specifikationer

Funktion Specifikation

Type fire-kanals high definition-lyd

Controller HDA Codec - ALC3235

88

Funktion Specifikation

Stereokonvertering 24-bit (analog-til-digital og digital-til-analog)

Interface (internt) HD audio

Interface (eksternt) stik til indgående mikrofon/stereohovedtelefoner/eksterne højttalere

Højttalere en mono-højttaler

Intern
højttalerforstærker

Volumenkontroller Knapper til volumen op/volumen ned

FORSIGTIG: Justering af volumenkontrollen, ligesom ændring af equalizeren i operativsystemet
og/eller equalizer-softwaren til andre indstillinger end midterpositionen kan forøge lydstyrken i
ørepropper og/eller hovedtelefoner, der kan forårsage tab eller beskadigelse af hørelsen.

2 W (RMS)

Videospecifikationer

Funktion Specifikation

Type integreret på systemkort

Controller (UMA)
— Intel core
i3/i5/i7

Intel HD Graphics 520

Kommunikationsspecifikationer

Funktion Specifikation

Netværkskort 10/100/1000 Mb/s Ethernet (RJ-45)

Wireless (Trådløst)

• WLAN med Bluetooth 4.1 aktiveret

• WWAN

Specifikationer for port og stik

Funktion Specifikation

Audio et stik til mikrofon/stereohovedtelefon/højttalere

Video

• en 19-pin HDMI-port

• en 15-pin VGA-port

Netværkskort et RJ45-stik

Seriel port en DB9-pin seriel port

Docking-port en

89

Funktion Specifikation

USB-porte

SIM-kortstik et micro-SIM-slot med sikkerhedsfunktion

• et 4-bens USB 2.0-kompatibel port

• et 9-pin USB-3.0-kompatibel port med PowerShare

• en USB 3.0-port og hukommelseskortlæser/PC-kortlæser/ExpressCard-læser
(valgfrit tilbehør)

Skærmspecifikationer

Funktion Specifikation

Type WLED-skærm

Størrelse 11,6"

Højde 190,00 mm (7,48")

Bredde 323,5 mm (12,59")

Diagonalt 375,2 mm (14,77")

Aktivt område (X/Y) 309,4 mm x 173,95 mm

Maksimal
opløsning

Opdateringshastig
hed

1366 x 768 pixel

60 Hz

Betjeningsvinkel 0° (lukket) til 180°

Maksimal
betragtningsvinkel
(vandret)

Maksimal
betragtningsvinkel
(lodret)

Pixelafstand 0,1875 mm

+/- 70° minimum til HD

+/- 70° minimum til HD

Berøringspladespecifikationer

Funktion Specifikation

Aktivt område:

X-akse 99,50 mm

Y-akse 53,00 mm

90

Tastaturspecifikationer

Funktion Specifikation

Antal taster

Layout QWERTY/AZERTY/Kanji

• 83 taster: US-engelsk, thai, fransk-canadisk, koreansk, russisk, hebraisk,
engelsk-international

• 84 taster: UK-engelsk, fransk-canadisk Quebec, tysk, fransk, spansk (Latin­Amerika), nordisk, arabisk, Canada tosproget

• 85 taster: Brasilien portugisisk

• 87 taster: japansk

Adapterspecifikationer

Funktion Specifikation

Type 65 W

Indgangsspænding 100–240 VAC

Indgangsstrøm
(maksimum)

Lysnetfrekvens 50–60 Hz

Udgangsstrøm

Nominel
udgangsspænding

1,7 A

3,34 A

19,5 V DC

Temperaturområd
e (drift)

Temperaturområd
e (ikke drift)

0°C til 40°C (32°F til 104°F)

–40°C til 70°C (–40°F til 158°F)

Specifikationer for fysiske mål

Funktion Specifikation

Højde 39 mm (1,54")

Bredde 219 mm (8,62")

Længde 311 mm (12,24")

Vægt
(minimumskonfigu
ration)

2,72 kg (6,0 lbs)

91

Miljøspecifikationer

Funktion Specifikationer

Temperatur — drift –29°C til 63°C (–20°F til 145°F)

Temperatur —
opbevaring

Relativ
luftfugtighed
(maksimum) —
drift

Relativ
luftfugtighed
(maksimum) —
opbevaring

Højde (maksimum)
— drift

Højde (maksimum)
— ikke drift

Luftbåret
forureningsniveau

-51°C til 71°C (-60°F til 160°F)

10% til 90% (ikke-kondenserende)

0% til 95% (ikke-kondenserende)

–15,24 m til 4.572 m (–50 ft til 15.000 ft)

–15,24 m til 9.144 m (–50 fod til 30.000 fod)

G1 som defineret i ISA-71.04–1985

92

8

Almindelig fejlfinding

Tabel 4. Almindelig fejlfinding

Problem Foreslåede fejlretningstrin

Batteriopladning Batteriet bør oplades, når systemet er slukket, for at opnå kortere opladningstid.

Brugeren kan opleve, at opladningstiden bliver længere, når der er tændt for
systemet, og det kører grafiktunge programmer.

FORSIGTIG: Der er en fare for at et nyt batteri eksploderer, hvis det ikke
monteres korrekt. Udskift kun batteriet med et af samme type eller et
tilsvarende, som er anbefalet af fabrikanten. Bortskaf brugte batterier i
henhold til fabrikantens anbefalinger.

Ingen POST Når brugeren starter notebooken, er det første BIOS gør, at udføre en POST

(Power-On Self-Test). POST er et indbygget diagnosticeringsprogram, der
tjekker hardwaren for at sikre, at alt er til stede, og at det virker korrekt, inden
BIOS begynder den egentlige start.

Hvis systemet ikke udfører en POST, er der forskellige ting du kan se efter:

1. Kontroller at systemets strømindikator lyser.

2. Hvis systemets strømindikator ikke lyser, kontroller at systemet er tilsluttet
en AC-strømforsyning.

3. Fjern batteriet, Sørg for at strømmen er slukket, og systemet er frakoblet
stikkontakten.

4. Fjern alle CRU-dele fra systemet og gentilslut AC-adapteren til systemet, og
prøv igen.

5. Kør en ePSA-diagnosticering

Video Hvis LCD-skærmen ikke viser noget, eller har andre problemer, er her nogle

almindelige trin du kan udføre:

1. Hvis LCD-skærmen ikke viser videoer, eller hvis videoerne er forvansket, kør
ePSA-diagnosticering.

2. Hvis LCD-skærmen ikke viser nogen videoer, tilslut en ekstern skærm for at
eliminere et ikke-POST-problem. Et godt billede på en ekstern skærm
eliminerer skærmkortproblemer eller et POST-problem.

3. Tilslut en ekstern skærm, når dette er muligt, ved alle LCD-relaterede
problemer for at eliminere et muligt software- eller skærmkortproblem.

4. Hvis LCD-skærmen viser en svag video, juster lysstyrken eller tilslut en AC­adapter for at eliminere en strømbesparende indstilling i BIOS.

5. Hvis der er linjer på LCD-skærmen, kontroller systemet under POST og
systeminstallationsmenuen, for at bestemme om linjerne er til stede under
alle driftstilstande. Kør en ePSA-diagnosticering.

93

Problem Foreslåede fejlretningstrin

6. Hvis LCD-skærmen har farveproblemer, kør en ePSA-diagnosticering.

7. Hvis LCD-skærmen har udbrændte pixels, verificer at LCD-skærmen
stadigvæk er inden for standardretningslinjerne for LCD. Kun for Dell­interne brugere, klik her.

BIOS Hvis brugeren har problemer under brug af notebooken, kan problemerne være

relateret til BIOS-indstillinger, der er konfigureret forkert i BIOS/
systeminstallationsmenuen. Tjek systeminstallationssiderne for at kontrollere
indstillingerne for hver side. Prøv at nulstille BIOS til standardindstillingerne ved
at trykke på Alt+F.

Berøringsplade og
tastatur

Integreret NIC Hvis systemet ikke er i stand til at identificere noget netværk, efter at der er

VGA Der er ikke behov for ekstra drivere eller opdateringer til VGA-funktionen. Ved

Du kan udføre følgende trin ved fejlfinding på berøringsplade og tastatur:

1. Monter en ekstern mus elle tastatur for at kontrollere de ydre enheders
funktioner.

2. Kør en ePSA-diagnosticering

tilsluttet et netværkskabel til netværksporten, prøv at udføre følgende
fejlfindingstrin:

1. Kontroller, at der er installeret en netværksdriver, og at den virker korrekt.

2. Kontroller om netværksindikatorerne svarer.

3. Kontroller systeminstallationsmenuen for at sikre at NIC er aktiveret.

4. Prøv at genindsætte kablet.

5. Prøv et godt kabel hvis der er et tilgængeligt.

6. Hvis der er et fungerende system tilgængeligt, tjek om dette system
tilslutter sig netværket.

7. Kør en ePSA-diagnosticering på netværksporten.

BEMÆRK: Hvis den integrerede netværkshardware er defekt, eller ikke
virker, udskift systemkortet.

fejlfinding af en ekstern skærm, vær opmærksom på følgende:

• Kontroller begge ender af kablet for ordentlig kontakt til laptop og til den

eksterne skærm.

• Juster kontrast og lysstyrke på den eksterne skærm.

• Kontroller, at notebooken ikke er indstillet til kun intern skærm.

• Ombyt med et kendt godt kabel.

• Prøv med en kendt virkende ekstern skærm. Kontroller de eksterne enheders

dokumentation for eventuelle ekstra foranstaltninger krævet for deres
funktion.

94

BEMÆRK: Hvis VGA-hardwareporten er defekt, eller ikke virker, udskift
systemkortet.

9

Kontakt Dell

BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du finde kontaktoplysninger på
købskvitteringen, pakkeslippen, fakturaen eller i Dells produktkatalog.

Dell giver flere muligheder for online- og telefonbaseret support og service. Tilgængeligheden varierer
for de enkelte lande og produkter, og nogle tjenester findes muligvis ikke i dit område. Sådan kontakter
du Dell omkring salg, teknisk support eller kundeservice:

1. Gå til Dell.com/support.

2. Vælg supportkategori.

3. Bekræft dit land eller område i rullemenuen Choose a Country/Region (Vælg land/område) fra listen

nederst på siden.

4. Vælg det relevante service- eller supportlink alt afhængigt af, hvad du har brug for.

95
