Pembaca Barcode dan Setrip Magnetik untuk
Tablet Tangguh Latitude 12
Page 2
Catatan, perhatian, dan peringatan
CATATAN: CATATAN menunjukkan informasi penting yang akan membantu Anda menggunakan
komputer lebih baik lagi.
PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras
atau hilangnya data, dan memberitahu Anda mengenai cara menghindari masalah tersebut.
PERINGATAN: PERINGATAN menunjukkan potensi kerusakan harta benda, cedera pribadi, atau
kematian
Copyright © 2015 Dell Inc. Hak cipta dilindungi undang-undang. Produk ini dilindungi oleh undang-undang hak cipta
dan hak atas kekayaan intelektual di AS dan internasional. Dell™ dan logo Dell merupakan merek dagang dari Dell Inc.
di Amerika Serikat dan/atau yurisdiksi lain. Seluruh merek dan nama lainnya yang disebutkan di sini dapat merupakan
merek dagang perusahaannya masing-masing.
2015 - 10
Rev. A00
Page 3
Daftar Isi
1 Pendahuluan..........................................................................................................4
2 Fitur unik ................................................................................................................5
3 Instalasi Cepat....................................................................................................... 7
Ikhtisar Fitur............................................................................................................................................7
4 Instalasi Driver.......................................................................................................9
5 Spesifikasi Teknis ............................................................................................... 12
6 Menghubungi Dell.............................................................................................. 13
3
Page 4
1
Pendahuluan
Pembaca Barcode dan Setrip Magnetik untuk Tablet Tangguh Latitude 12 adalah sistem pencitraan
generasi baru yang menyediakan kinerja yang luar biasa pada jenis data apa pun – mulai dari barcode 1D
dan 2D hingga foto dan dokumen ukuran legal, letter, A4, A5 yang dapat ditelusuri dan diedit, serta setrip
magnetik.
4
Page 5
2
Fitur unik
Pemindai barcode
Teknologi lanjutan dari pemindai Barcode melepaskan satu bagian pemrosesan terhadap sumber citra —
mesin pemindaian itu sendiri — dengan demikian mengurangi jeda yang tidak perlu dan memberikan
pengalaman penangkapan data yang lebih cepat. Pendekatan unik ini membantu bisnis di semua industri
dengan meningkatkan produktivitas pengguna dan efisiensi bisnis.
Fitur yang paling penting dari pemindai Barcode:
• Mendukung MIPI dan antarmuka paralel - Mengurangi waktu integrasi dan biaya dengan
menghilangkan komponen yang tidak diperlukan
• Kemampuan penangkapan data yang komprehensif - Menangkap barcode 1D dan 2D dalam
hitungan milidetik, mulai dari foto resolusi tinggi, hingga dokumen berukuran letter, legal, A4, dan A5
yang dapat ditelusuri dan diedit seluruhnya
• Kisaran kerja yang luar biasa - Menangkap data dengan kisaran yang lebih luas hingga lebih dari 36
inci/92 cm
• Bidang pandang yang ekstra luas - Pembacaan close-up dengan mudah pada barcode berukuran
besar dan juga pada multi barcode
• Toleransi gerakan yang mengagumkan - Memberikan kecepatan pemindaian yang luar biasa pada
semua barcode, meningkatkan hasil dan produktivitas pada hampir semua aplikasi
• Penangkapan dokumen lanjutan - Dengan teknologi penangkapan dokumen yang cerdas,
memudahkan untuk menangkap dokumen yang jelas terbaca dan dapat ditelusuri. Dengan sekali
tekan pada tombol, perangkat lunak cerdas ini akan menentukan kapan kondisi yang ideal untuk
menangkap citra berkualitas tinggi, sehingga penggunanya tidak perlu mengira-ngira waktu
pemindaian yang tepat.
Pembaca Setrip Magnetik
Pembaca Setrip Magnetik adalah modul penginderaan magnetik, pemvalidasi media, dan keamanan antiperusakan untuk arsitektur otentikasi dan identifikasi digital yang menjamin keamanan pelanggan dan
data pribadi mereka.
Fitur yang paling penting dari Pembaca Setrip Magnetik:
• Enkripsi yang Tangguh: Enkripsi akan mengacak data pada titik penggesekan, memberikan
perlindungan instan.
• Deteksi Pemalsuan: Pembaca setrip magnetik memastikan data pemegang kartu yang sah dengan
cara mengidentifikasi fitur unik kartu dan membuktikan keasliannya.
• Pengenalan Perusakan: Mengenali data pemegang kartu yang dirusak dan memastikan bahwa
transaksi hanya dilakukan menggunakan informasi pemegang kartu yang sah dan tidak diubah.
• Relevansi dan Integritas Data: Memvalidasi relevansi dan integritas data pemegang kartu yang
dikumpulkan dengan cara menggesek, memasukkan, atau menyisipkan kartu. Untuk mengetahui
bahwa data tersebut adalah data baru, pembaca itu sendiri mendukung otentikasi mutualisme,
pengelolaan sesi, dan verifikasi integrasi data.
5
Page 6
• Tokenisasi Aman: Mendukung tokenisasi aman sehingga pengguna tidak perlu menyimpan data PAN
aktual pada sistem host mereka.
• Identifikasi Digital Dinamis: Menawarkan keusangan data atau kedaluwarsa-otomatis dengan
membuat nilai transaksi otentikasi dinamis yang berubah setiap kali kartu digesek. Metode ini
menjamin bahwa data pelacakan pemegang kartu tersebut adalah asli – dan tidak didapatkan dari
pelanggaran atau dari kartu palsu.
• Otentikasi Perangkat/Otentikasi Host: Pembaca setrip magnetik dapat dikonfigurasi untuk
mengotentikasi host sebelum mengirimkan data kartu yang dienkripsi.
CATATAN: Tablet tangguh ini menggunakan mesin pemindaian Zebra SE-4750. Merujuklah ke
nomor model ini di dalam dokumen Pemformatan Data dan Konfigurasi Pemindai Barcode Lanjutan
pada www.dell.com/support
6
Page 7
Instalasi Cepat
Ikhtisar Fitur
3
Pembaca Barcode dan Setrip Magnetik untuk Tablet Tangguh Latitude 12 adalah perangkat tancap-dangunakan dan sangat mudah diinstal. Anda hanya perlu:
1. Membalikkan tablet dan menyelaraskan sekrup ke lubang yang ada di bagian belakang tablet.
CATATAN: Pemindai tersebut didesain untuk pas dengan port docking di bagian belakang
tablet.
7
Page 8

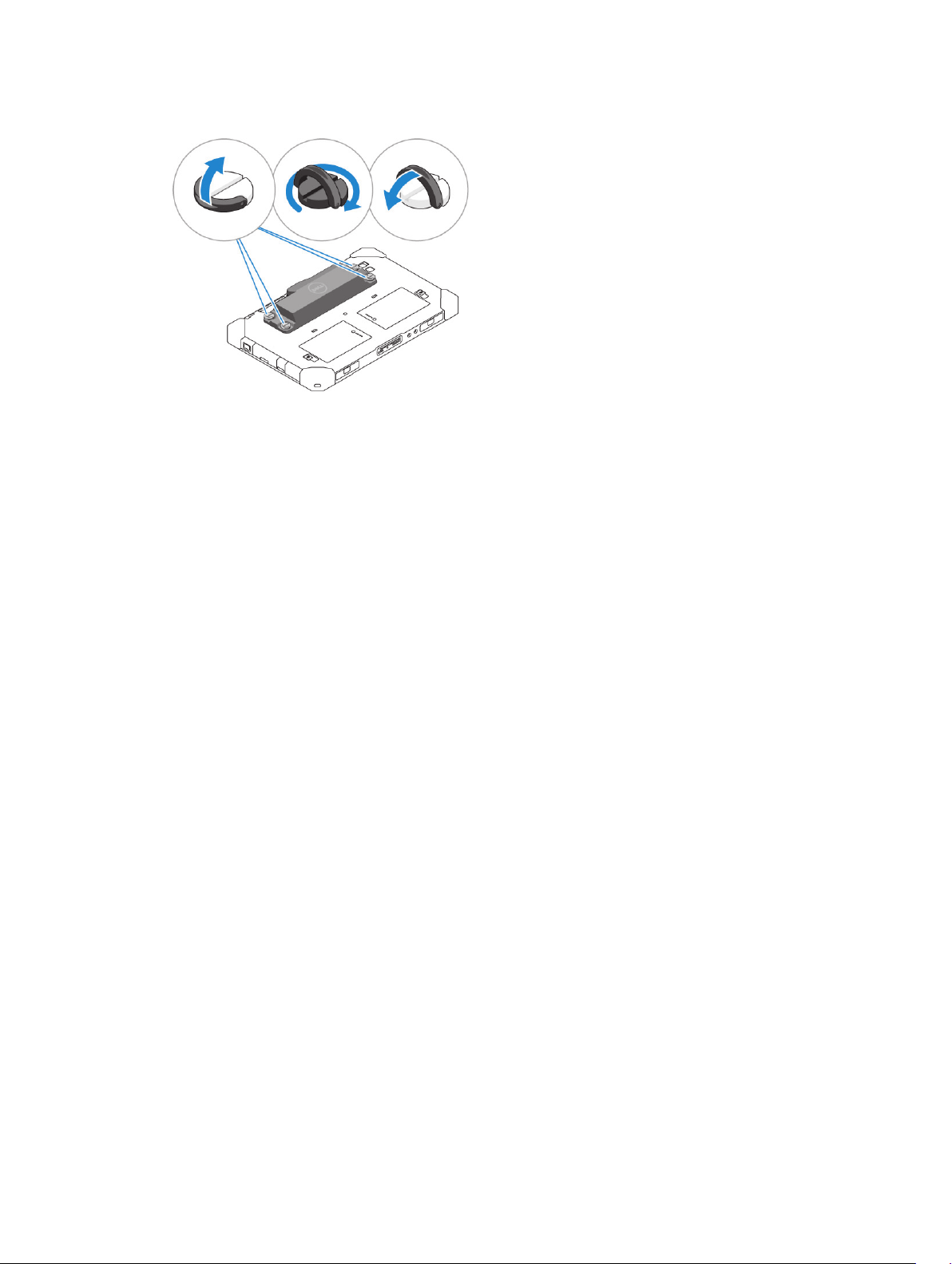

2. Angkat gagang sekrup dan kencangkan ke-empat sekrup tersebut.
3. Pemindai kini siap untuk instalasi driver.
8
Page 9
Instalasi Driver
1. Untuk menginstal driver, buka www.dell.com/support dan masukkan tag servis dari laptop untuk
melihat semua driver dan unduhan yang tersedia untuk laptop Anda.

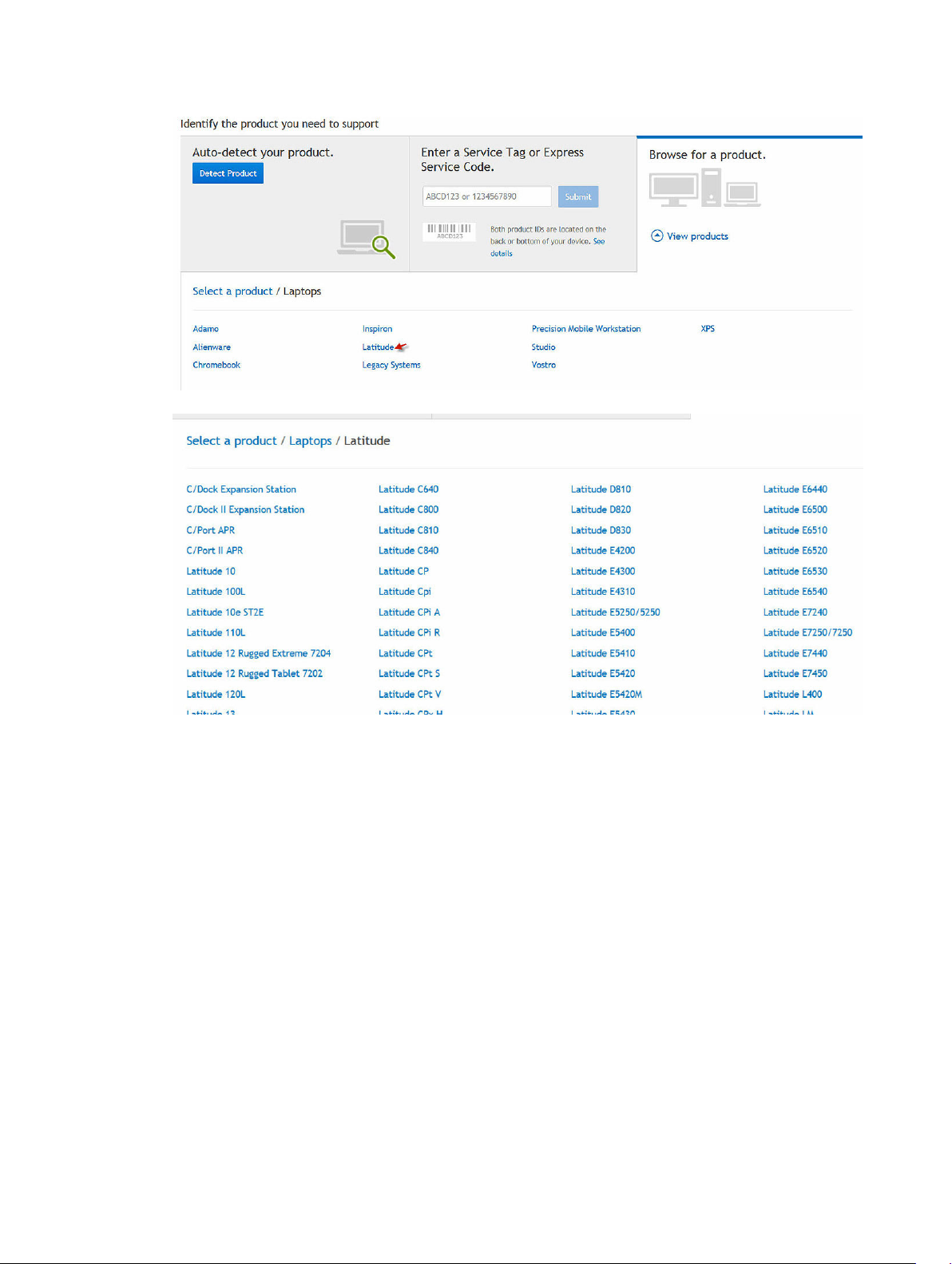

2. Alternatif lainnya, Anda dapat juga mencari driver secara manual dengan cara mengeklik View
products (Lihat produk)
(a) dan menavigasi ke Latitude (b) dan memilih mode Latitude (c).
4
9
Page 10
10
Page 11

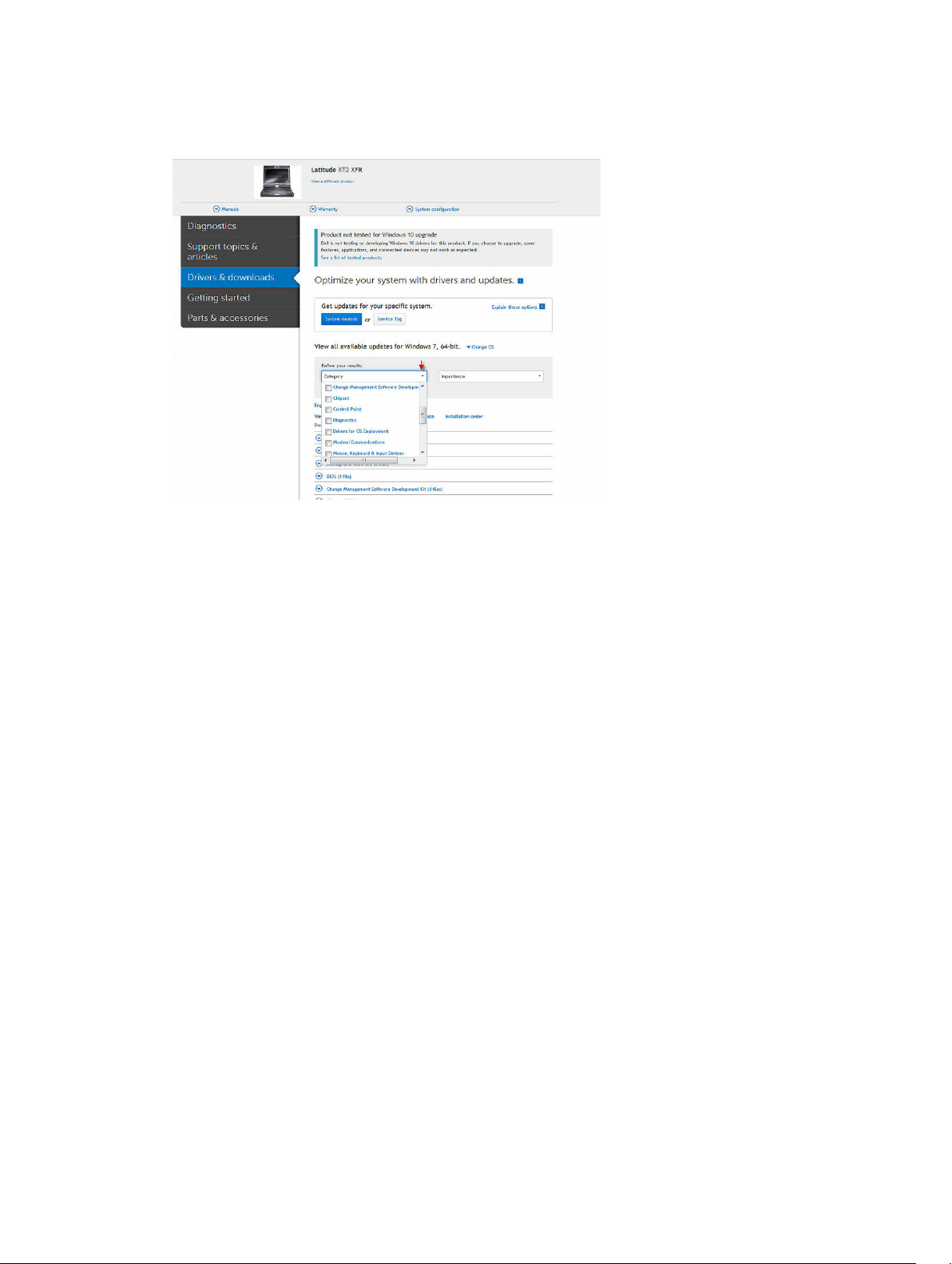

3. Klik Drivers & downloads (Driver & unduhan) lalu pilih driver pemindai dari kotak tarik turun di dalam
Category (Kategori).
4. Unduh driver ke drive lokal Anda dan klik file zip yang akan diinstal.
5. Pembaca Barcode dan Setrip Magnetik untuk Tablet Tangguh Latitude 12 kini siap untuk digunakan.
11
Page 12
Spesifikasi Teknis
Tabel 1. KARAKTERISTIK FISIK
Dimensi 202 mm P x 75 mm L x 26 mm T
Berat 153 gram
Tabel 2. KISARAN DEKODE
Dekat Jauh
3 mil Code 2,8 inci/7,1 cm 6,2 inci/15,8 cm
5 mil Code 2,3 inci/5,8 cm 8,7 inci/22,1 cm
5 mil PDF417 3,0 inci/7,6 cm 8,1 inci/20,6 cm
6,67 mil PDF417 2,2 inci/5,6 cm 10,6 inci/26,9 cm
10 mil DataMatix 2,4 inci/6,1 cm 10,6 inci/26,9 cm
100% UPCA 1,6* inci/4,1* cm 23,0 inci/58,4 cm
15 mil Code 128 2,4* inci/6,1* cm 25,2 inci/64,0 cm
20 mil Code 39 1,6* inci/4,1* cm 36,3 inci/92,2 cm
5
*Bidang pandang terbatas
Tabel 3. PERATURAN
Ditujukan untuk digunakan pada perangkat CDRH Kelas II/IEC 825 Kelas
Klasifikasi Laser
Keamanan Listrik Komponen laser yang diakui UL, VDE, dan CU
Lingkungan Kesesuaian terhadap RoHS
Pemberitahuan Peraturan
Untuk informasi peraturan tambahan, lihat homepage Regulatory Compliance (Kesesuaian terhadap
Peraturan) pada www.dell.com di lokasi berikut ini: www.dell.com/regulatory_compliance.
2
12
Page 13
6
Menghubungi Dell
CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, Anda dapat menemukan informasi
kontak pada faktur pembelian, slip kemasan, tagihan, atau katalog produk Dell.
Dell menyediakan beberapa dukungan berbasis online dan telepon serta opsi servis. Ketersediaan
bervariasi menurut negara dan produk, dan sebagian layanan mungkin tidak tersedia di daerah Anda.
Untuk menghubungi Dell atas masalah penjualan, dukungan teknis, atau layanan pelanggan:
1. Buka Dell.com/support.
2. Pilih kategori dukungan Anda.
3. Verifikasikan negara atau kawasan Anda di daftar tarik turun Choose A Country/Region (Pilih Negara/
Kawasan) pada bagian bawah halaman.
4. Pilih tautan layanan atau tautan yang terkait berdasarkan kebutuhan Anda.
13
