Page 1
Dell Latitude 6430u
Manual do proprietário
Modelo regulamentar: P36G
Tipo regulamentar: P36G001
Page 2
Notas, avisos e advertências
NOTA: Uma NOTA indica informações importantes para melhor utilizar o computador.
AVISO: Um AVISO indica potenciais danos do hardware ou a perda de dados e explica como evitar o problema.
ADVERTÊNCIA: Uma ADVERTÊNCIA indica potenciais danos no equipamento, lesões corporais ou mesmo morte.
© 2013 Dell Inc.
Marcas comerciais utilizadas neste texto:
PowerVault
comerciais da Dell Inc.
noutros países.
da Advanced Micro Devices, Inc.
Active Directory
países.
países.
™
Red Hat
Novell
,
PowerConnect
AMD
®
são marcas comerciais ou marcas comerciais registadas da Microsoft Corporation nos Estados Unidos e/ou noutros
®
e
Red Hat
®
e
SUSE
™
,
OpenManage
®
,
Intel
®
Pentium
é uma marca comercial registada e
Microsoft
®
Enterprise Linux
®
são marcas comerciais registadas da Novell Inc. nos Estados Unidos e noutros países.
™
, o logótipo Dell,
Dell
™
,
®
EqualLogic
®
,
Xeon
®
®
,
e
Core
,
Windows
®
são marcas comerciais registadas da Red Hat, Inc. nos Estados Unidos e/ou noutros
Dell Boomi
™
,
Compellent
®
Celeron
AMD Opteron
®
,
Windows Server
comercial registada da Oracle Corporation e/ou das respectivas afiliadas.
comerciais registadas ou marcas comerciais da Citrix Systems, Inc. nos Estados Unidos e/ou noutros países.
®
vCenter
vCenter SRM
,
ou noutros países. IBM
™
e
®
é uma marca comercial registada da International Business Machines Corporation.
vSphere
®
são marcas comerciais registadas ou marcas comerciais da VMware, Inc. nos Estados Unidos
2013 - 05
™
,
Dell Precision
™
™
,
são marcas comerciais registadas da Intel Corporation nos EUA e
KACE
™
,
AMD Phenom
®
,
Internet Explorer
®
,
Citrix
Xen
™
,
FlexAddress
™
e
®
,
XenServer
OptiPlex
™
,
Force10
,
MS-DOS
®
e
™
,
®
XenMotion
,
AMD Sempron
®
™
Latitude
,
,
PowerEdge
™
e
Vostro
™
são marcas comerciais
Windows Vista
Oracle
®
são marcas
®
VMware
™
são marcas
®
e
®
é uma marca
®
vMotion
,
™
,
,
Rev. A02
Page 3
Índice
Notas, avisos e advertências.......................................................................................................2
1 Trabalhar no computador..........................................................................................................7
Antes de efectuar qualquer procedimento no interior do computador................................................................... 7
Desligar o computador............................................................................................................................................. 8
Após efectuar qualquer procedimento no interior do computador..........................................................................9
2 Retirar e instalar componentes.............................................................................................. 11
Ferramentas recomendadas...................................................................................................................................11
Visão geral do sistema............................................................................................................................................11
Retirar o cartão SD (Secure Digital).......................................................................................................................13
Instalar o cartão SD (Secure Digital)......................................................................................................................13
Retirar a bateria......................................................................................................................................................14
Instalar a bateria.....................................................................................................................................................14
Retirar a tampa da base..........................................................................................................................................14
Instalar a tampa da base........................................................................................................................................ 15
Retirar a placa da SSD mSATA.............................................................................................................................. 15
Instalar a placa da SSD mSATA.............................................................................................................................16
Retirar a memória................................................................................................................................................... 16
Instalar a memória..................................................................................................................................................16
Retirar a placa WLAN/WiGig..................................................................................................................................16
Instalar a placa WLAN/WiGig.................................................................................................................................17
Retirar a placa de rede de área alargada sem fios (WWAN).................................................................................17
Instalar a placa WWAN..........................................................................................................................................17
Retirar a placa TAA.................................................................................................................................................18
Instalar a placa TAA...............................................................................................................................................18
Remover a ventoinha do sistema............................................................................................................................18
Instalar a ventoinha do sistema..............................................................................................................................19
Retirar o teclado..................................................................................................................................................... 19
Instalar o teclado....................................................................................................................................................21
Retirar o conjunto do apoio para mãos.................................................................................................................. 21
Instalar o conjunto do apoio para mãos.................................................................................................................23
Retirar a placa do botão de alimentação............................................................................................................... 24
Instalar a placa do botão de alimentação..............................................................................................................24
Retirar a placa do scanner de impressões digitais................................................................................................24
Instalar a placa do scanner de impressões digitais...............................................................................................25
Retirar a moldura do ecrã.......................................................................................................................................25
Page 4
Instalar a moldura do ecrã..................................................................................................................................... 26
Retirar o painel do ecrã.......................................................................................................................................... 26
Instalar o painel do ecrã.........................................................................................................................................27
Retirar a placa do LED de alimentação.................................................................................................................. 28
Instalar a placa do LED de alimentação.................................................................................................................28
Retirar a câmara.....................................................................................................................................................28
Instalar a câmara....................................................................................................................................................29
Retirar os altifalantes..............................................................................................................................................29
Instalar os altifalantes............................................................................................................................................ 30
Retirar a pilha tipo moeda.......................................................................................................................................30
Instalar a pilha tipo moeda..................................................................................................................................... 31
Retirar a placa de Bluetooth...................................................................................................................................31
Instalar a placa Bluetooth...................................................................................................................................... 32
Retirar a placa para Smart Card.............................................................................................................................32
Instalar a placa para Smart Card............................................................................................................................33
Retirar o compartimento para cartões Smart Card................................................................................................33
Instalar o compartimento para cartões Smart-Card.............................................................................................. 34
Retirar o sensor Hall............................................................................................................................................... 34
Instalar o sensor Hall..............................................................................................................................................35
Retirar a placa de comutação................................................................................................................................ 35
Instalar a placa sniffer............................................................................................................................................36
Retirar o conjunto do ecrã......................................................................................................................................36
Instalar o conjunto do ecrã.....................................................................................................................................38
Retirar o conector de alimentação.........................................................................................................................38
Instalar o conector de alimentação........................................................................................................................38
Retirar a placa de sistema......................................................................................................................................39
Instalar a placa de sistema.....................................................................................................................................41
Retirar o módulo térmico........................................................................................................................................ 41
Instalar o módulo térmico.......................................................................................................................................42
3 Configuração do sistema.........................................................................................................43
Descrição geral da Configuração do sistema........................................................................................................ 43
Sequência de arranque.......................................................................................................................................... 43
Teclas de navegação..............................................................................................................................................43
Actualizar o BIOS ...................................................................................................................................................44
Opções da Configuração do sistema......................................................................................................................45
4 Resolução de problemas......................................................................................................... 55
Diagnóstico de avaliação optimizada do sistema pré-arranque (ePSA)................................................................55
Diagnóstico.............................................................................................................................................................56
Códigos de sinais sonoros......................................................................................................................................56
Códigos de erro de LEDs.........................................................................................................................................57
Page 5
5 Especificações.......................................................................................................................... 59
6 Obter ajuda.................................................................................................................................65
Contactar a Dell......................................................................................................................................................65
Page 6
6
Page 7
1
Trabalhar no computador
Antes de efectuar qualquer procedimento no interior do computador
Utilize as seguintes directrizes de segurança para ajudar a proteger o computador de potenciais danos e para ajudar a
garantir a sua segurança pessoal. Salvo indicação em contrário, cada procedimento neste documento pressupõe a
existência das seguintes condições:
• Leu as informações de segurança fornecidas com o computador.
• É possível substituir ou, se adquirido em separado, instalar um componente ao efectuar o procedimento de
remoção na ordem inversa.
ADVERTÊNCIA: Antes de efectuar qualquer procedimento no interior do computador, leia as informações de
segurança fornecidas com o mesmo. Para obter informações adicionais sobre os melhores procedimentos de
segurança, consulte a página inicial da conformidade de regulamentos em www.dell.com/regulatory_compliance .
AVISO: Muitas das reparações só podem ser efectuadas por um técnico de assistência qualificado. Apenas
deverá efectuar a resolução de problemas e algumas reparações simples, conforme autorizado na documentação
do produto ou como orientado pelo serviço de assistência on-line ou por telefone e pela equipa de suporte. Os
danos causados por assistência não autorizada pela Dell não são abrangidos pela garantia. Leia e siga as
instruções sobre segurança fornecidas com o produto.
AVISO: Para evitar descargas electrostáticas, ligue-se à terra utilizando uma pulseira antiestática com cabo de
ligação à terra ou tocando periodicamente numa superfície metálica não pintada, tal como uma entrada na parte
posterior do computador.
AVISO: Manuseie cuidadosamente os componentes e as placas. Não toque nos componentes ou nos contactos da
placa. Segure a placa pelas extremidades ou pelo suporte metálico de instalação. Segure nos componentes, como
um processador, pelas extremidades e não pelos pinos.
AVISO: Quando desligar um cabo, puxe pelo respectivo conector ou pela patilha e não pelo próprio cabo. Alguns
cabos possuem conectores com patilhas de bloqueio. Se estiver a desligar este tipo de cabo, pressione as patilhas
de bloqueio antes de desligar o cabo. À medida que puxa os conectores, mantenha-os alinhados para evitar que
os pinos do conector dobrem. Do mesmo modo, antes de ligar um cabo, certifique-se de que ambos os conectores
estão correctamente orientados e alinhados.
NOTA: Pode haver diferenças de aparência entre a cor do seu computador e determinados componentes em
relação aos apresentados nas ilustrações deste documento.
Para evitar danificar o computador, execute os seguintes passos antes de começar a efectuar qualquer procedimento
no interior do mesmo.
1. Certifique-se de que a superfície de trabalho é plana e que está limpa para evitar que a tampa do computador fique
riscada.
2. Desligue o computador (consulte Desligar o computador).
7
Page 8
AVISO: Para desligar um cabo de rede, desligue primeiro o cabo do computador e, em seguida, desligue o
cabo do dispositivo de rede.
3. Desligue todos os cabos de rede do computador.
4. Desligue o computador e todos os dispositivos a ele ligados das respectivas tomadas eléctricas.
5. Pressione sem soltar o botão de alimentação enquanto o computador é desligado para ligar a placa de sistema à
terra.
6. Retire a tampa.
AVISO: Antes de tocar em qualquer parte interior do computador, ligue-se à terra tocando numa superfície
metálica não pintada, tal como o metal na parte posterior do computador. Enquanto trabalha, toque
periodicamente numa superfície metálica não pintada para dissipar a electricidade estática, uma vez que
esta pode danificar os componentes internos.
Desligar o computador
AVISO: Para evitar a perda de dados, guarde e feche todos os ficheiros abertos e saia de todos os programas
abertos antes de desligar o computador.
1. Encerrar o sistema operativo:
– No Windows 8:
* Utilizando um dispositivo com a funcionalidade de toque:
a. Passe o dedo a partir da margem direita do ecrã, abra o menu Atalhos e seleccione
Definições.
b. Seleccione o e depois seleccione Encerrar
* Utilizando um rato:
a. Aponte para o canto superior direito do ecrã e clique em Definições.
b. Clique no e depois seleccione Encerrar.
– No Windows 7:
1. Clique em Iniciar .
2. Clique em Encerrar.
ou
1. Clique em Iniciar .
2. Clique na seta no canto inferior direito do menu Iniciar, conforme ilustrado abaixo e, em seguida,
clique em Encerrar.
2. Certifique-se de que o computador e todos os dispositivos anexados se encontram desligados. Se o computador e
os dispositivos a estes ligados não se tiverem desligado automaticamente quando encerrou o sistema operativo,
mantenha premido o botão de alimentação durante cerca de 6 segundos para os desligar.
8
Page 9
Após efectuar qualquer procedimento no interior do computador
Uma vez concluído o procedimento de reposição de componente, certifique-se de que liga os dispositivos externos,
placas e cabos antes de ligar o computador.
1. Volte a colocar a tampa.
AVISO: Para ligar um cabo de rede, ligue em primeiro lugar o cabo ao dispositivo de rede e, em seguida,
ligue-o ao computador.
2. Ligue todos os cabos de telefone ou de rede ao computador.
3. Ligue o computador e todos os dispositivos anexados às respectivas tomadas eléctricas.
4. Ligue o computador.
5. Se for necessário, verifique se o computador funciona correctamente, executando o Dell Diagnostics.
9
Page 10
10
Page 11
Retirar e instalar componentes
Esta secção fornece informações detalhadas sobre como retirar ou instalar os componentes do computador.
Ferramentas recomendadas
Os procedimentos descritos neste documento podem requerer as seguintes ferramentas:
• Chave de parafusos de ponta chata pequena
• Chave de parafusos Phillips
• Instrumento aguçado em plástico
Visão geral do sistema
2
Figura1. Vista posterior
1. cartão SD (Secure Digital)
2. bateria
3. trinco de desbloqueio da bateria
4. tampa da base
11
Page 12
Figura2. Vista interna — traseira
1. rede de área local sem fios (WLAN) / placa WiGig
(Wireless Gigabit Alliance)
2. ventoinha do sistema
3. módulo térmico
4. memória
5. compartimento para cartões Smart Card
6. placa TAA
7. cartão SSD mSATA
8. ranhura para cartões SIM (Subscriber Identification
Module)
9. ranhura para cartões SD
10. placa de rede de área alargada sem fios (WWAN)
12
Page 13
Figura3. Vista interna — frente
1. placa sniffer
2. sensor Hall
3. placa para Smart Card
4. placa de sistema

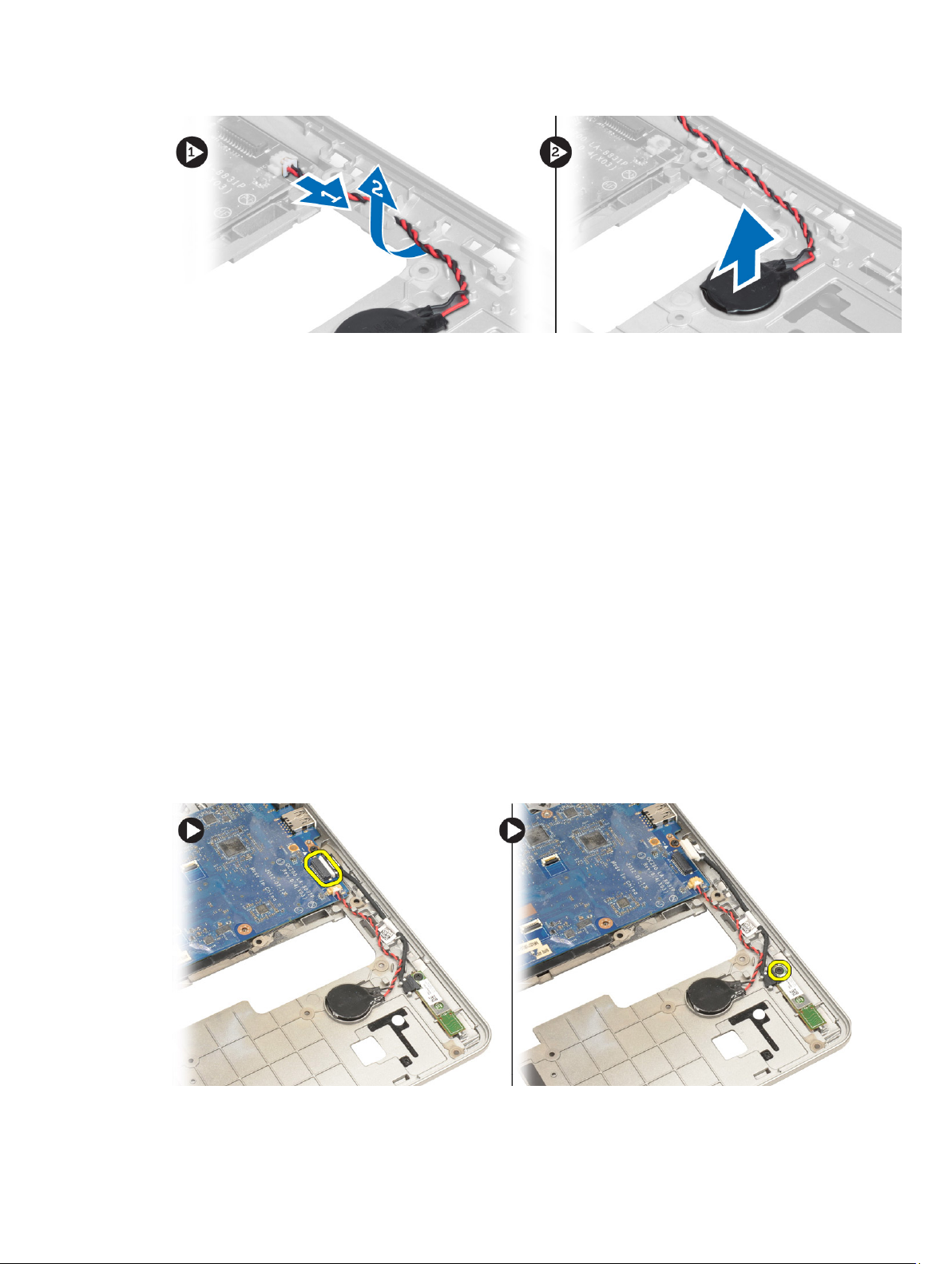

5. bateria de célula tipo moeda
Retirar o cartão SD (Secure Digital)
1. Siga os procedimentos indicados em
2. Empurre o cartão SD para dentro para retirá-lo do computador.
3. Deslize o cartão SD para fora do computador.
Antes de efectuar qualquer procedimento no interior do computador
Instalar o cartão SD (Secure Digital)
1. Empurre o cartão SD para dentro do compartimento até encaixar no sítio.
2. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
.
13
Page 14
Retirar a bateria
1. Siga os procedimentos indicados em
2. Faça deslizar o trinco de desbloqueio para desbloquear a bateria e deslize para remover a bateria do computador.
Antes de efectuar qualquer procedimento no interior do computador
.
Instalar a bateria
1. Faça deslizar a bateria para dentro da ranhura até encaixar no sítio.
2. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar a tampa da base
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
3. Retire os parafusos que fixam a tampa da base ao computador, faça deslizar a tampa da base e remova-a.
14
Antes de efectuar qualquer procedimento no interior do computador
.
Page 15
Instalar a tampa da base
1. Coloque a tampa da base de forma a alinhá-la com os orifícios dos parafusos no computador.
2. Aperte os parafusos para fixar a tampa da base no computador.
3. Instalar:
a) cartão SD
b) bateria
4. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar a placa da SSD mSATA
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
3. Retire o parafuso que fixa a placa da SSD mSATA e remova a placa da SSD mSATA do computador.
Antes de efectuar qualquer procedimento no interior do computador
.
.
15
Page 16
Instalar a placa da SSD mSATA
1. Coloque a placa da SSD mSATA na respectiva ranhura no computador.
2. Aperte o parafuso para fixar a placa da SSD mSATA ao computador.
3. Instalar:
a) tampa da base
b) cartão SD
c) bateria
4. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar a memória
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
3. Levante os grampos de fixação do módulo de memória até que se solte. Retire o módulo de memória do respectivo
conector na placa de sistema.
Antes de efectuar qualquer procedimento no interior do computador
.
Instalar a memória
1. Introduza o módulo de memória no respectivo encaixe.
2. Pressione o módulo de memória até que encaixe no lugar.
3. Instalar:
a) tampa da base
b) cartão SD
c) bateria
4. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar a placa WLAN/WiGig
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
3. Desligue os cabos de antena da placa WLAN/WiGig e retire o parafuso que fixa a placa WLAN/WiGig ao
computador. Retire a placa WLAN/WiGig do computador.
16
Antes de efectuar qualquer procedimento no interior do computador
.
Page 17
NOTA: A placa WiGig possui três cabos de antena.
Instalar a placa WLAN/WiGig
1. Insira a placa WLAN/WiGig no respectivo conector com um ângulo de 45 relativamente à ranhura.
2. Pressione a placa WLAN/WiGig e aperte o parafuso para fixar a placa WLAN/WiGig ao computador.
3. Ligue os cabos das antenas aos respectivos conectores assinalados na placa WLAN/WiGig.
NOTA: A placa WiGig tem três cabos de antena que têm de ser ligados durante a instalação.
4. Instalar:
a) tampa da base
b) cartão SD
c) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar a placa de rede de área alargada sem fios (WWAN)
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
3. Desligue os cabos das antenas da placa WWAN.
4. Retire o parafuso que fixa a placa WWAN ao computador.
5. Desligue os cabos da antena da placa WWAN. Retire o parafuso que fixa a placa WWAN ao computador e
remova-a.
Antes de efectuar qualquer procedimento no interior do computador
Instalar a placa WWAN
1. Coloque a placa WWAN na respectiva ranhura na placa do sistema.
2. Pressione a placa WWAN e aperte o parafuso para fixar a placa WWAN ao computador.
3. Ligue os cabos das antenas aos respectivos conectores assinalados na placa WWAN.
.
17
Page 18
4. Instalar:
a) tampa da base
b) cartão SD
c) bateria
5. Siga os procedimentos indicados em
Retirar a placa TAA
Após efectuar qualquer procedimento no interior do computador
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
3. Retire o parafuso que fixa a placa TAA ao computador. Retire a placa TAA da respectiva ranhura na placa de
sistema.
Antes de efectuar qualquer procedimento no interior do computador
.
Instalar a placa TAA
1. Coloque a placa TAA na respectiva ranhura na placa do sistema.
2. Aperte o parafuso que fixa a placa TAA ao computador.
3. Instalar:
a) tampa da base
b) cartão SD
c) bateria
4. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Remover a ventoinha do sistema
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
3. Desligue o cabo da ventoinha do sistema. Retire os parafusos que fixam a ventoinha do sistema ao computador e
depois retire-a do computador.
18
Antes de efectuar qualquer procedimento no interior do computador
.
Page 19
Instalar a ventoinha do sistema
1. Coloque a ventoinha do sistema na respectiva ranhura no computador.
2. Aperte os parafusos que fixam a ventoinha do sistema ao computador.
3. Ligue o cabo da ventoinha do sistema.
4. Instalar:
a) tampa da base
b) cartão SD
c) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar o teclado
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
3. Desligue o cabo de retroiluminação do teclado, cabo do trackstick e o cabo do teclado.
Antes de efectuar qualquer procedimento no interior do computador
.
19
Page 20
4. Retire os parafusos que fixam o teclado ao computador.
5. Utlizando uma chave de fendas, solte as molas.
20
Page 21
6. Vire o computador e retire o teclado do computador.
Instalar o teclado
1. Faça deslizar o teclado para dentro do respectivo compartimento e assegure-se de que encaixa no lugar.
2. Vire o computador ao contrário e aperte os parafusos para fixar o teclado.
3. Ligue o cabo do teclado, o cabo de retroiluminação do teclado e o cabo do trackstick.
4. Instalar:
a) tampa da base
b) cartão SD
c) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar o conjunto do apoio para mãos
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
Antes de efectuar qualquer procedimento no interior do computador
.
21
Page 22
d) teclado
3. Desligue o cabo da placa multimédia, o cabo do botão de alimentação, o cabo do painel táctil, o cabo do scanner
de impressões digitais e o cabo dos altifalantes.
4. Retire os parafusos que fixam o conjunto do apoio de mãos ao computador.
22
Page 23
5. Vire o computador ao contrário e retire os parafusos que fixam o conjunto do apoio para mãos à base do
computador e abra o conjunto inferior.
6. Faça pressão nas secções para soltar o conjunto do apoio para mãos e retire-o do computador.
Instalar o conjunto do apoio para mãos
1. Alinhe o conjunto do apoio para mãos na posição original no computador até que encaixe no devido lugar.
2. Aperte os parafusos para fixar o conjunto do ecrã ao computador.
3. Vire o computador ao contrário e aperte os parafusos para fixar o conjunto do apoio para mãos ao computador.
4. Aperte os parafusos para fixar o apoio para as mãos à base do computador.
5. Ligue os seguintes cabos:
a) cabo dos altifalantes
b) cabo do scanner de impressões digitais
c) cabo do painel táctil
23
Page 24
d) cabo do botão de alimentação
e) cabo da placa multimédia
6. Instalar:
a) teclado
b) tampa da base
c) cartão SD
d) bateria
Retirar a placa do botão de alimentação
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
3. Retire os parafusos que fixam a placa do botão de alimentação ao computador e remova-a do computador.
Antes de efectuar qualquer procedimento no interior do computador
Instalar a placa do botão de alimentação
1. Coloque a placa do botão de alimentação no respectivo lugar no computador.
2. Aperte os parafusos para fixar a placa do botão de alimentação ao computador.
3. Instalar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
.
Retirar a placa do scanner de impressões digitais
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
24
Antes de efectuar qualquer procedimento no interior do computador
.
Page 25
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
3. Retire o cabo do scanner de impressões digitais. Retire o parafuso que fixa o suporte do scanner de impressões
digitais ao computador e remova o suporte. Retire a placa do scanner de impressões digitais do computador.
Instalar a placa do scanner de impressões digitais
1. Coloque o scanner de impressões digitais na respectiva ranhura no computador.
2. Coloque por cima o suporte do scanner de impressões digitais e aperte o parafuso para fixar o suporte do scanner
de impressões digitais ao computador.
3. Encaminhe o cabo do scanner de impressões digitais.
4. Instalar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar a moldura do ecrã
1. Siga os procedimentos indicados em
2. Retire a bateria.
3. Levante os lados e prossiga para os cantos da moldura do ecrã para retirá-la do conjunto do ecrã.
Antes de efectuar qualquer procedimento no interior do computador
.
25
Page 26
Instalar a moldura do ecrã
1. Coloque a moldura do ecrã no conjunto do ecrã.
2. Começando a partir do canto superior, prima a moldura do ecrã e trabalhe em redor de toda a moldura até
encaixar no conjunto do ecrã.
3. Instale a bateria.
4. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar o painel do ecrã
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) moldura do ecrã
3. Retire os parafusos que fixam o painel do ecrã ao conjunto do ecrã e vire o painel do ecrã ao contrário.
26
Antes de efectuar qualquer procedimento no interior do computador
.
Page 27
4. Descole a fita do conector do cabo LVDS e desligue o cabo LVDS do painel do ecrã.
5. Retire o painel do ecrã do conjunto do ecrã.
Instalar o painel do ecrã
1. Coloque o painel do ecrã no respectivo conjunto.
2. Ligue o cabo de LVDS, cole a fita do conector do cabo de LVDS no painel do ecrã e vire o painel do ecrã.
3. Aperte os parafusos para fixar o painel do ecrã ao conjunto do ecrã.
4. Instalar:
a) moldura do ecrã
b) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
27
Page 28
Retirar a placa do LED de alimentação
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) moldura do ecrã
c) painel do ecrã
3. Retire os parafusos que fixam a placa do LED de alimentação ao computador e vire a placa do LED de alimentação
ao contrário.
4. Desligue o cabo do LED de alimentação da placa do LED de alimentação.
Antes de efectuar qualquer procedimento no interior do computador
.
Instalar a placa do LED de alimentação
1. Ligue o cabo do LED de alimentação à placa do LED de alimentação.
2. Coloque a placa do LED de alimentação no respectivo lugar no computador.
3. Aperte os parafusos para fixar a placa do LED de alimentação ao computador.
4. Instalar:
a) painel do ecrã
b) moldura do ecrã
c) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar a câmara
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) moldura do ecrã
3. Desligue o cabo de LVDS e da câmara.
4. Retire o parafuso que fixa o módulo da câmara no sítio e remova-o.
Antes de efectuar qualquer procedimento no interior do computador
.
.
28
Page 29
Instalar a câmara
1. Ligar o cabo LVDS e da câmara.
2. Coloque o módulo da câmara na respectiva ranhura no computador.
3. Aperte o parafuso para fixar o módulo da câmara.
4. Instalar:
a) moldura do ecrã
b) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar os altifalantes
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
3. Retire os parafusos que fixam os altifalantes ao computador, retire o cabo dos altifalantes das patilhas de
encaminhamento e retire os altifalantes do computador.
Antes de efectuar qualquer procedimento no interior do computador
.
29
Page 30
Instalar os altifalantes
1. Alinhe os altifalantes na posição original no computador.
2. Encaminhe os cabos dos altifalantes através dos canais de encaminhamento.
3. Aperte os parafusos que fixam os altifalantes ao computador.
4. Instalar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar a pilha tipo moeda
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
3. Desligue o cabo da bateria de célula tipo moeda. Levante a bateria de célula tipo moeda e retire-a do computador.
30
Antes de efectuar qualquer procedimento no interior do computador
.
Page 31
Instalar a pilha tipo moeda
1. Coloque a pilha tipo moeda na ranhura.
2. Ligue o cabo da bateria de célula tipo moeda.
3. Instalar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
4. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar a placa de Bluetooth
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) apoio para as mãos
3. Desligue o cabo Bluetooth da placa do sistema. Retire o parafuso que prende a placa Bluetooth ao computador.
Antes de efectuar qualquer procedimento no interior do computador
.
31
Page 32
4. Retire a placa Bluetooth. Desligue o cabo da placa.
Instalar a placa Bluetooth
1. Coloque a placa Bluetooth na respectiva ranhura.
2. Ligue o cabo de Bluetooth à respectiva placa.
3. Ligue o cabo de Bluetooth à placa de sistema.
4. Aperte o parafuso para prender a placa Bluetooth ao computador.
5. Instalar:
a) apoio para as mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
6. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar a placa para Smart Card
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
3. Desligue os cabos de Smart Card do computador.
32
Antes de efectuar qualquer procedimento no interior do computador
.
Page 33
4. Retire os parafusos que fixam a placa para Smart Card no respectivo lugar. Retire o cabo de Smart Card do canal
de encaminhamento e retire o cartão Smart Card do computador.
Instalar a placa para Smart Card
1. Encaminhe o cabo de Smart Card e coloque a placa para Smart Card na respectiva no computador.
2. Aperte os parafusos para fixar a placa para Smart Card no computador.
3. Ligue os cabos de Smart Card ao computador.
4. Instalar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar o compartimento para cartões Smart Card
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
Antes de efectuar qualquer procedimento no interior do computador
.
33
Page 34
3. Desligue o cabo para Smart Cards.
4. Retire os parafusos que fixam o compartimento para cartões Smart Card ao computador e remova-o.
Instalar o compartimento para cartões Smart-Card
1. Coloque o compartimento para cartões Smart-Card na respectiva ranhura no computador.
2. Aperte os parafusos para fixar o compartimento para cartões Smart-Card no computador.
3. Ligue o cabo para Smart-Card.
4. Instalar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar o sensor Hall
1. Siga os procedimentos indicados em
2. Retirar:
34
Antes de efectuar qualquer procedimento no interior do computador
.
.
Page 35
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
3. Desligue o cabo do sensor Hall e retire-o do canal de encaminhamento.
4. Retire o parafuso que fixa o sensor Hall ao computador e remova-o.
Instalar o sensor Hall
1. Coloque o sensor Hall no respectivo lugar no computador.
2. Aperte o parafuso para fixar o sensor Hall ao computador.
3. Encaminhe e ligue o cabo do sensor Hall.
4. Retirar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar a placa de comutação
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
3. Desligue o cabo da placa de comutação e retire o parafuso que fixa a placa de comutação ao computador e retire-
o.
Antes de efectuar qualquer procedimento no interior do computador
.
35
Page 36
Instalar a placa sniffer
1. Coloque a placa sniffer na respectiva ranhura no computador.
2. Aperte o parafuso que fixa a placa sniffer ao computador.
3. Ligue o cabo da placa sniffer.
4. Retirar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
5. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar o conjunto do ecrã
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
3. Desligue da placa de sistema o cabo de LVDS e da câmara.
Antes de efectuar qualquer procedimento no interior do computador
.
36
Page 37
4. Desligue os cabos de antena da solução sem fios.
5. Retire os parafusos que fixam o conjunto do ecrã à base do computador e faça deslizar os cabos de antena pelos
orifícios na parte de trás do computador.
6. Retire os parafusos que fixam o conjunto do ecrã ao computador. Retire o conjunto do ecrã do computador.
37
Page 38
Instalar o conjunto do ecrã
1. Insira os cabos LVDS e de antena através dos orifícios no chassis da base e ligue-os.
2. Coloque o conjunto do ecrã no computador.
3. Aperte os parafusos em ambos os lados para fixar o conjunto do ecrã.
4. Encaminhe os cabos da antena e LVDS através do canal de encaminhamento.
5. Ligue o cabo de LVDS e da câmara ao computador.
6. Ligue os cabos de antena à solução sem fios.
7. Instalar:
a) conjunto do apoio para mãos
b) teclado
c) tampa da base
d) cartão SD
e) bateria
8. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar o conector de alimentação
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
f) conjunto do ecrã
g) placa de sistema
3. Desligue o cabo do conector de alimentação do computador.
Antes de efectuar qualquer procedimento no interior do computador
.
Instalar o conector de alimentação
1. Ligue o cabo do conector de alimentação ao computador.
2. Instalar:
a) placa de sistema
38
Page 39
b) conjunto do ecrã
c) conjunto do apoio para mãos
d) teclado
e) tampa da base
f) cartão SD
g) bateria
3. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
Retirar a placa de sistema
.
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
b) cartão SD
c) tampa da base
d) teclado
e) conjunto do apoio para mãos
f) placa sniffer
g) conjunto do ecrã
3. Desligue o cabo da ventoinha do sistema.
4. Desligue o cabo de Smart Card, o cabo do sensor Hall e o cabo da pilha tipo moeda.
Antes de efectuar qualquer procedimento no interior do computador
.
39
Page 40
5. Retire os parafusos que fixam o suporte do conector de alimentação ao computador e retire-o do computador.
6. Retire os parafusos que fixam a placa de sistema ao computador e remova-a.
40
Page 41
Instalar a placa de sistema
1. Coloque a placa de sistema no chassis.
2. Aperte os parafusos para fixar a placa de sistema ao computador.
3. Coloque o suporte do conector de alimentação na placa de sistema. Aperte os parafusos para fixar o suporte do
conector de alimentação ao computador.
4. Ligue os seguintes cabos à placa de sistema:
a) bateria de célula tipo moeda
b) cabo do sensor Hall
c) cabo do Smart Card
5. Instalar:
a) conjunto do ecrã
b) placa sniffer
c) conjunto do apoio para mãos
d) teclado
e) tampa da base
f) cartão SD
g) bateria
6. Siga os procedimentos indicados em
Após efectuar qualquer procedimento no interior do computador
.
Retirar o módulo térmico
1. Siga os procedimentos indicados em
2. Retirar:
a) bateria
Antes de efectuar qualquer procedimento no interior do computador
.
41
Page 42
b) cartão SD
c) tampa da base
d) teclado
e) apoio para as mãos
f) conjunto do ecrã
g) conector de alimentação
h) placa de sistema
3.
4. Retire os parafusos que fixam o módulo térmico à placa de sistema e levante-o da placa de sistema.
Instalar o módulo térmico
1. Coloque o módulo térmico na placa de sistema.
2. Aperte os parafusos para fixar o módulo térmico à placa de sistema.
3. Instalar:
a) placa de sistema
b) conector de alimentação
c) conjunto do ecrã
d) apoio para as mãos
e) teclado
f) tampa da base
g) cartão SD
h) bateria
4. Siga os procedimentos indicados em
42
Após efectuar qualquer procedimento no interior do computador
.
Page 43
3
Configuração do sistema
Descrição geral da Configuração do sistema
A Configuração do sistema permite-lhe:
• alterar as informações de configuração do sistema depois de adicionar, alterar ou remover qualquer hardware
no seu computador;
• definir ou alterar uma opção seleccionável pelo utilizador, tal como a palavra-passe do utilizador;
• ler a quantidade de memória actual ou definir o tipo de unidade de disco rígido instalado.
• verificar a longevidade da bateria.
Antes de utilizar a Configuração do sistema, recomenda-se que anote as informações do ecrã de configuração do
sistema para referência futura.
AVISO: Não altere as definições deste programa, excepto se for um utilizador de computadores com muita
experiência. Certas alterações podem fazer com que o computador não funcione correctamente.
Sequência de arranque
A sequência de arranque permite ignorar a ordem dos dispositivos de arranque definida na Configuração do Sistema e
arrancar directamente com um dispositivo específico (por exemplo, unidade óptica ou unidade de disco rígido). Durante
o teste POST (Power-on Self Test), quando aparece o logótipo Dell, pode:
• Aceder à Configuração do Sistema premindo a tecla <F2>
• Abrir um menu de arranque único premindo a tecla <F12>
O menu de arranque único apresenta os dispositivos a partir dos quais pode arrancar o computador, incluindo a opção
de diagnóstico. As opções do menu de arranque são:
• Removable Drive (Unidade amovível) (se existir)
• STXXXX Drive (Unidade STXXXX)
NOTA: XXX representa o número da unidade SATA.
• Optical Drive (Unidade óptica)
• Diagnostics (Diagnóstico)
NOTA: Se escolher Diagnostics (Diagnóstico), surgirá o ecrã ePSA diagnostics (Diagnóstico ePSA).
O ecrã da sequência de arranque também apresenta a opção para aceder ao ecrã da Configuração do Sistema.
Teclas de navegação
A tabela seguinte apresenta as teclas de navegação na configuração do sistema.
43
Page 44
NOTA: No caso da maioria das opções de configuração do sistema, as alterações que efectuar são guardadas
mas só produzem efeitos após reiniciar o sistema.
Tabela 1. Teclas de navegação
Teclas Navegação
Seta para cima Passa para o campo anterior.
Seta para baixo Passa para o campo seguinte.
<Enter> Permite seleccionar um valor no campo seleccionado (se aplicável) ou seguir a ligação
existente no campo.
Barra de espaço Expande ou comprime uma lista pendente, se aplicável.
<Tab> Passa para a área de foco seguinte.
NOTA: Funciona apenas no browser de gráficos padrão.
<Esc> Passa para a página anterior até aparecer o ecrã principal. Premir <Esc> no ecrã principal faz
aparecer uma mensagem que permite guardar quaisquer alterações não guardadas e reinicia o
sistema.
<F1> Apresenta o ficheiro de ajuda da Configuração do Sistema.
Actualizar o BIOS
Recomenda-se que actualize o BIOS (configuração do sistema), se substituir a placa de sistema ou se estiver disponível
uma actualização. No caso dos portáteis, certifique-se de que a bateria do computador está totalmente carregada e
ligada a uma tomada eléctrica.
1. Reinicie o computador.
2. Aceda a support.dell.com/support/downloads.
3. No caso de conhecer a etiqueta de serviço ou o código de serviço expresso:
NOTA: Nos computadores de secretária, a etiqueta de serviço encontra-se na parte frontal do computador.
NOTA: Nos portáteis, a etiqueta de serviço encontra-se na parte inferior do computador.
NOTA: No caso dos computadores de secretária All-In-One, a etiqueta de serviço está disponível na parte de
trás do computador.
a) Introduza a Service Tag (Etiqueta de serviço) ou o Express Service Code (Código de serviço expresso) e clique
em Submit (Submeter).
b) Clique em Submit (Submeter) e avance para o passo 5.
4. Se não tiver a etiqueta de serviço ou o código de serviço expresso do computador, seleccione uma das seguintes
opções:
a) Automatically detect my Service Tag for me (Detectar automaticamente a Etiqueta de Serviço)
b) Choose from My Products and Services List (Seleccionar da minha Lista de Produtos e Serviços)
c) Choose from a list of all Dell products (Seleccionar duma lista de todos produtos Dell)
5. No ecrã de aplicações e controladores, na lista pendente Operating System (Sistema operativo), seleccione BIOS.
6. Identifique o ficheiro mais recente do BIOS e clique em Download File (Transferir ficheiro).
7. Seleccione o modo de transferência que prefere na janela Please select your download method below
(Seleccionar abaixo o modo de transferência); clique em Download Now (Transferir agora).
É apresentada a janela File Download (Transferência de ficheiro).
44
Page 45
8. Clique em Save (Guardar) para guardar o ficheiro no computador.
9. Clique em Run (Executar) para instalar as definições do BIOS actualizadas no computador.
Siga as instruções apresentadas no ecrã.
Opções da Configuração do sistema
General (Geral)
Tabela 2. General (Geral)
Opção Descrição
Informações sobre o sistema Esta secção lista as principais funcionalidades de hardware do seu computador.
• System Information (Informações do sistema): Apresenta BIOS Version,
Service Tag, Asset Tag, Ownership Tag, Ownership Date, Manufacture
Date, e Express Service Code (Versão do BIOS, Etiqueta de serviço,
Etiqueta de inventário, Etiqueta de propriedade, Data de propriedade, Data
de fabrico, Código de serviço expresso).
• Memory Information (Informações de memória): Apresenta Memory
Installed, Memory Available, Memory Speed, Memory Channels Mode,
Memory Technology, DIMM ASize, DIMM B Size (Memória instalada,
Memória disponível, Velocidade de memória, Modo de canais de memória,
Tecnologia de memória, Tamanho DIMM A, Tamanho DIMM B).
• Processor Information (Informações do processador): Apresenta
Processor Type, Core Count, Processor ID, Current Clock Speed, Minimum
Clock Speed, Maximum Clock Speed, Processor L2 Cache, Processor L3
Cache, HT Capable (Tipo de processador, Número de núcleos, ID do
processador, Velocidade actual do relógio, Velocidade mínima do relógio,
Velocidade máxima do relógio, Cache L2 do processador, Cache L3 do
processador, Compatível com HT) e 64-Bit Technology (Tecnologia de 64
bits).
• Device Information (Informações do dispositivo): Apresenta Primary Hard
Drive, Fixed bay Device, System eSATA Device, Dock eSATA Device, LOM
MAC Address, Video Controller, Video BIOS Version, Video Memory, Panel
Type, Native Resolution, Audio Controller, Modem Controller, Wi-Fi Device,
WiGig Device, Cellular Device, Bluetooth Device (Unidade de disco rígido
principal, Dispositivo de compartimento fixo, Dispositivo de sistema
eSATA, Dispositivo de ancoragem eSATA, Endereço LOM MAC,
Controlador de vídeo, Versão BIOS do vídeo, Memória do vídeo, Tipo de
painel, Resolução nativa, Controlador de áudio, Controlador de modem,
Dispositivo Wi-Fi, Dispositivo WiGig, Dispositivo móvel, Dispositivo
Bluetooth).
Battery Information (Informações
sobre a bateria)
Sequência de arranque Permite alterar a ordem pela qual o computador tenta encontrar um sistema
Boot List Option Permite alterar a Boot List Option (Opção da lista de arranque) com base nas
Apresenta o estado da bateria e o tipo de adaptador CA ligado ao computador.
operativo.
• Diskette Drive (Unidade de disquetes)
• Internal HDD
• USB Storage Device (Dispositivo de armazenamento USB)
• CD/DVD/CD-RW Drive (Unidade de CD/DVD/CD-RW)
• Onboard NIC (NIC incorporado)
configurações dos dispositivos de arranque. Legacy (Legada): se os dispositivos de
arranque não suportam o arranque por UEFI. Ex.: Windows 7 UEFI: se os
dispositivos de arranque suportam o arranque por UEFI. Ex.: Windows 8
45
Page 46
Opção Descrição
Opções de arranque avançadas Permite alterar a definição Enable Legacy Option ROMs (Activar ROMs opcionais
legadas).
• Enable Legacy Option ROMs (Activar ROMs opcionais legadas)
Date/Time (Data/hora) Permite alterar a data e a hora.
System Configuration (Configuração do sistema)
Tabela 3. System Configuration (Configuração do sistema)
Opção Descrição
Integrated NIC Permite-lhe activar ou desactivar o controlador de rede integrado. As opções são:
• Disabled (Desactivado)
• Enabled (Activado)
• Enabled w/PXE (Activado com PXE): Esta opção está activada como
predefinição.
• Enable UEFI Network Stack (Activar pilha de rede da UEFI): esta opção
permite activar os protocolos de rede da UEFI em ambiente pré-SO e
ambiente de rede de SO inicial.
SATA Operation (Funcionamento
SATA)
Permite-lhe configurar o controlador da unidade de disco rígido SATA. As opções
são:
• Disabled (Desactivado)
• ATA
• AHCI
• RAID on (RAID ligado): Esta opção está activada por predefinição.
Unidades Permite-lhe configurar as unidades SATA na placa. Todas as unidades estão
activadas por predefinição. As opções são:
• SATA-0
• SATA-4
SMART Reporting (Relatório
SMART)
Este campo controla a opção de comunicar erros da unidade de disco rígido para
as unidades integradas durante o arranque do sistema. Esta tecnologia faz parte
da especificação SMART (Self Monitoring Analysis and Reporting Technology).
Esta opção está activada por predefinição.
• Enable SMART Reporting (Activar relatório SMART)
USB Configuration Este campo configura o controlador USB integrado. Se a opção Boot Support
(Suporte para arranque) estiver activada, o sistema permite o arranque de
qualquer tipo de dispositivos de armazenamento USB em massa (unidade de disco
rígido, dispositivo de armazenamento, disquete).
Se a porta USB estiver activada, qualquer dispositivo ligado a esta porta é activado
e disponível para o SO.
Se a porta USB estiver desactivada, o SO não reconhece qualquer dispositivo
ligado a esta porta.
• Enable Boot Support (Activar suporte de arranque)
46
Page 47
Opção Descrição
• Enable External USB Port (Activar porta USB externa)
NOTA: Os teclados e ratos USB funcionam sempre na configuração do BIOS,
independentemente destas definições.
USB PowerShare Esta opção configura o comportamento da funcionalidade USB PowerShare.
Esta funcionalidade serve para permitir aos utilizadores carregar dispositivos
externos, como telefones e leitores de música portáteis, utilizando a carga
armazenada da bateria do sistema através da porta USB PowerShare, mesmo
quando o sistema está desligado.
Esta opção está desactivada por predefinição:
• Enable USB PowerShare (Activar USB PowerShare)
Keyboard illumination
(Iluminação do teclado)
Este campo permite-lhe escolher o modo de funcionamento da funcionalidade de
iluminação do teclado.
O nível de brilho do teclado pode ser definido de 25% a 100%
• Disabled (Desactivado): Esta opção está activada como predefinição.
• Level is 25% (Nível de 25%)
• Level is 50% (Nível de 50%)
• Level is 75% (Nível de 75%)
• Level is 100% (Nível de 100%)
Unobtrusive Mode Esta funcionalidade, quando activada premindo as teclas Fn+B, permite ligar/
desligar todas as emissões de luz e som, incluindo a ventoinha do sistema e os
rádios sem fios do sistema. Esta opção está desactivada por predefinição.
• Enable Unobtrusive Mode (Activar modo discreto)
Miscellaneous Devices Permite-lhe activar ou desactivar os seguintes dispositivos:
• Enable Microphone (Activar microfone)
• Enable Camera (Activar a câmara)
• Enable eSATA Ports (Activar portas eSATA)
• Enable Media Card (Activar cartão multimédia)
• Disable Media Card (Desactivar cartão multimédia)
NOTA: Todos os dispositivos estão activados por predefinição.
Pode ainda activar ou desactivar o Media Card (Cartão multimédia).
Vídeo
Tabela 4. Vídeo
Opção Descrição
LCD Brightness Permite-lhe configurar o brilho do ecrã em função da fonte de alimentação em
utilização (On Battery (Com Bateria) e On AC (Com CA).
NOTA: A definição de Vídeo só está visível se houver uma placa de vídeo instalada no sistema.
Dynamic Backlight Control Permite-lhe activar/desactivar o controlo de retroiluminação dinâmica.
47
Page 48
Security
Tabela 5. Security
Opção Descrição
Admin Password Permite-lhe definir, alterar ou apagar a palavra-passe de administrador (admin).
NOTA: Tem de definir a palavra-passe de administrador antes de definir a
palavra-passe do sistema ou do disco rígido. Se eliminar a palavra-passe do
administrador, elimina automaticamente a palavra-passe do sistema e a
palavra-passe do disco rígido.
NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.
Predefinição: Not set (Não definida)
System Password Permite-lhe definir, alterar ou apagar a palavra-passe de sistema.
NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.
Predefinição: Not set (Não definida)
Internal HDD-0 Password
(Palavra-passe de unidade de
disco rígido interna)
Permite definir ou alterar a unidade de disco rígido interna do sistema.
NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.
Predefinição: Not set (Não definida)
Strong Password Permite-lhe forçar a opção de definir sempre palavras-passe seguras.
Predefinição: a opção Enable Strong Password (Activar palavra-passe segura) não
está seleccionada.
NOTA: Se a opção Strong Password (Palavra-passe segura) estiver activada,
as palavras-passe de Admin (Administrador) e System (Sistema) têm de
conter, pelo menos, um carácter em maiúscula, um carácter em minúscula e
tem de ter, pelo menos, 8 caracteres de comprimento.
Password Configuration Permite determinar o comprimento mínimo e máximo das palavras-passe de
Administrador e de Sistema.
Password Bypass Permite-lhe activar ou desactivar a permissão para ignorar as palavras-passe de
sistema e da unidade HDD interna, quando estão definidas. As opções são:
• Disabled (Desactivado)
• Reboot bypass (Ignorar reinício)
Predefinição: Disabled (Desactivado)
Password Change Permite-lhe activar a permissão para desactivar as palavras-passe de sistema e
da unidade de disco rígido quando a palavra-passe de administrador está definida.
Predefinição: a opção Allow Non-Admin Password Changes (Permitir alterações
de palavra-passe não de administrador) está seleccionada
Non-Admin Setup Changes Permite determinar se são permitidas alterações às opções de configuração
quando está definida uma palavra-passe de administrador. Se desactivada, as
opções de configuração ficam bloqueadas pela palavra-passe de administrador.
TPM Security Permite activar o TPM (Trusted Platform Module) durante o POST.
Predefinição: a opção está desactivada.
Computrace Permite-lhe activar ou desactivar o software Computrace opcional. As opções são:
• Deactivate (Desactivar)
• Disable (Desactivar)
48
Page 49
Opção Descrição
• Activate (Activar)
NOTA: As opções Activate (Activar) e Disable (Desligar) irão activar ou
desligar a funcionalidade permanentemente e não serão permitidas mais
alterações.
Predefinição: Deactivate (Desactivar)
CPU XD Support Permite-lhe activar o modo Execute Disable (Desactivação de execução) do
processador.
Predefinição: Enable CPU XD Support (Activar suporte XD da CPU)
OROM Keyboard Access (Acesso
a OROM por teclado)
Permite definir uma opção para aceder aos ecrãs de Configuração da Option ROM
através de teclas de acção directa durante o arranque. As opções são:
• Enable (Activar)
• One Time Enable (Activar uma vez)
• Disable (Desactivar)
Predefinição: Enable (Activar)
Admin Setup Lockout Permite-lhe impedir que os utilizadores acedam à Configuração quando está
definida uma palavra-passe de administrador.
Predefinição: a opção Enable Admin Setup Lockout (Activar bloqueio da
configuração por administrador) não está seleccionada.
Secure Boot
Tabela 6. Secure Boot
Opção Descrição
Secure Boot Enable Permite-lhe activar ou desactivar a funcionalidade de arranque seguro (Secure
Boot Feature). Para que o arranque seguro seja activado, o sistema tem de estar
no modo de arranque UEFI e a opção Enable Legacy Option ROMs (Activar ROMs
opcionais legadas) tem de estar desactivada. A opção está desactivada por
predefinição.
Expert Key Management Permite-lhe activar a Gestão de teclas avançada para manipular as bases de
dados. A opção é:
• Enable Custom Mode (Activar modo personalizado): esta opção está
desactivada por predefinição.
As opções de Gestão das teclas do modo personalizado são:
• PK
• KEK
• db
• dbx
Desempenho
Tabela 7. Desempenho
Opção Descrição
Multi Core Support Este campo especifica se o processador tem activados todos os núcleos ou
apenas um. O desempenho de algumas aplicações melhora com a utilização de
49
Page 50
Opção Descrição
núcleos adicionais. Esta opção está activada por predefinição. Permite activar ou
desactivar o suporte para núcleos múltiplos do processador. As opções são:
• All (Todos)
• 1
• 2
Predefinição: All (Todos)
Intel® SpeedStep Permite-lhe activar ou desactivar a funcionalidade Intel SpeedStep.
Predefinição: Enable Intel SpeedStep (Activar Intel SpeedStep)
C States Control Permite-lhe activar ou desactivar os estados adicionais de suspensão do
processador.
Predefinição: A opção C States está activada.
Intel® TurboBoost Permite-lhe activar ou desactivar o modo Intel TurboBoost do processador.
Predefinição: Enable Intel TurboBoost (Activar Intel TurboBoost)
Hyper-Thread Control (Controlo
de Hyper-Thread)
Permite-lhe activar ou desactivar a funcionalidade HyperThreading no
processador.
Predefinição: Enabled (Activado)
Rapid Start Technology A funcionalidade Intel Rapid Start poderá melhorar a duração da bateria ao
colocar o sistema num estado de baixo consumo de energia automaticamente,
durante a suspensão, após um período de tempo especificado. As opções estão
activadas por predefinição:
• Intel Rapid Start Feature (Funcionalidade de início rápido Intel)
• Transition to Rapid Start when using Timer (Transição para início rápido ao
utilizar o temporizador)
O valor Rapid Start Timer (Temporizador de início rápido) pode ser configurado
para colocar o sistema num estado rápido conforme necessário.
Power Management (Gestão de energia)
Tabela 8. Power Management (Gestão de energia)
Opção Descrição
AC Behavior Permite activar ou desactivar a funcionalidade de arranque automático do
computador sempre que estiver ligado a um adaptador de CA.
Predefinição: a opção Wake on AC (Activação por CA) não está seleccionada.
Auto On Time (Hora de ligação
automática)
Permite-lhe definir a hora a que o computador deverá ligar-se automaticamente.
As opções são:
• Disabled (Desactivado)
• Every Day (Todos os dias)
• Weekdays (Dias úteis)
• Select Days (Seleccionar dias)
Predefinição: Disabled (Desactivado)
USB Wake Support Permite activar os dispositivos USB para reactivar o sistema do modo de espera.
50
Page 51
Opção Descrição
NOTA: Esta função só é funcional quando o adaptador de corrente CA está
ligado. Se o adaptador de corrente CA for removido durante o modo de
espera, a configuração do sistema retirará energia de todas as portas USB
para conservar a carga da bateria.
• Enable USB Wake Support (Activar suporte para activação por USB)
• Predefinição: A opção Enable USB Wake Support (Activar suporte de
activação por USB) não está seleccionada.
Wireless Radio Control (Controlo
de rádio sem fios)
Wake on LAN/WLAN (Activar por
LAN/WLAN)
Block Sleep (Bloquear
suspensão)
Primary Battery Charge
Configuration
Permite activar ou desactivar a funcionalidade que alterna automaticamente entre
as redes com fios ou sem fios, sem depender da ligação física.
• Control WLAN Radio (Controlo de rádio WLAN)
• Control WWAN Radio (Controlo de rádio WWAN)
• Predefinição: As opções Control WLAN radio (Controlo de rádio WLAN) ou
Control WWAN radio (Controlo de rádio WWAN) não estão activadas
Permite activar ou desactivar a funcionalidade que activa o computador a partir do
estado de desligado quando accionado por um sinal da LAN.
• Disabled (Desactivado): Esta opção está activada como predefinição.
• LAN Only (Só LAN)
• WLAN Only (Apenas WLAN)
• LAN or WLAN (LAN ou WLAN)
Esta opção permite bloquear o acesso ao estado de suspensão (estado S3) no
ambiente do sistema operativo.
Block Sleep (S3 state) (Bloquear suspensão (estado S3) - esta opção está
desactivada por predefinição.
Permite-lhe seleccionar o modo de carregamento da bateria. As opções são:
• Adaptive (Adaptável): esta opção está activada por predefinição.
• Standard (Padrão)
• Express Charge (Carregamento expresso)
• Primarily AC use (Utilizar CA primeiramente)
• Custom (Personalizado)
Se Custom Charge (Carregamento personalizado) for seleccionado, pode também
configurar Custom Charge Start (Iniciar o carregamento personalizado) e Custom
Charge Stop (parar o carregamento personalizado).
Intel Smart Connect Technology
POST Behavior (Comportamento POST)
Permite detectar periodicamente as ligações sem fios próximas enquanto o
sistema se encontra em suspensão. A tecnologia Smart Connect sincroniza as
aplicações de e-mail ou de redes sociais que estavam abertas quando o sistema
entrou em modo de suspensão. Esta opção está desactivada por predefinição.
NOTA: Nem todos os modos de carregamento podem estar disponíveis para
todas as baterias.
51
Page 52
Tabela 9. POST Behavior (Comportamento POST)
Opção Descrição
Adapter Warnings Permite-lhe activar ou desactivar as mensagens de aviso da configuração do
sistema (BIOS) quando utilizar determinados adaptadores de corrente.
Predefinição: Enable Adapter Warnings (Activar avisos do adaptador)
Keypad (Embedded) [Teclado
numérico (incorporado)]
Permite-lhe escolher um dos dois métodos de activação do teclado numérico
integrado no teclado interno.
• Fn Key Only (Só tecla FN): Esta opção está activada por predefinição.
• By Numlock (Por Numlock)
Numlock Enable (Activação de
Numlock)
Fn Key Emulation (Emulação da
tecla Fn)
Permite activar a tecla Num Lock no arranque do computador.
Predefinição: Enable Network (Activar rede)
Permite definir a opção em que a tecla <Scroll Lock> é utilizada para simular a
função da tecla <Fn>.
Predefinição: Enable Fn Key Emulation (Activar emulação da tecla Fn)
Fast Boot Permite acelerar o processo de arranque ignorando alguns passos de
compatibilidade.
• Minimal (Mínimo)
• Thorough (Completo): esta opção está activada por predefinição.
• Auto (Automático)
Virtualization Support (Suporte de virtualização)
Tabela 10. Virtualization Support (Suporte de virtualização)
Opção Descrição
Virtualization Permite activar ou desactivar a tecnologia Intel Virtualization Technology.
Predefinição: Enable Intel Virtualization Technology (Activar Intel Virtualization
Technology)
VT for Direct I/O (VT para E/S
directa)
Activa ou desactiva o monitor de máquina virtual (VMM) utilizando as capacidades
adicionais de hardware fornecidas pela tecnologia de virtualização Intel® para E/S
directa.
Enable VT for Direct I/O (Activar VT para E/S directa) — Esta opção está activada
por predefinição.
Trusted Execution (Execução
segura)
Esta opção especifica se um MVMM (Measured Virtual Machine Monitor - Monitor
de máquina virtual medida) pode utilizar as capacidades adicionais de hardware
fornecidas pela tecnologia Trusted Execution da Intel. A tecnologia de
virtualização TPM e a tecnologia de virtualização para E/S directa devem estar
activadas para poder usar esta funcionalidade.
Trusted Execution — desactivada por predefinição.
Ligação sem fios
Tabela 11. Ligação sem fios
Opção Descrição
Wireless Switch (Interruptor da
ligação sem fios)
Permite definir os dispositivos sem fios que podem ser controlados pelo interruptor
da ligação sem fios. As opções são:
• WWAN
52
Page 53
Opção Descrição
• WLAN
• WiGig
• Bluetooth
Todas as opções estão activadas por predefinição.
Wireless Device Enable Permite-lhe activar ou desactivar os dispositivos internos sem fios.
• WWAN
• WLAN/WiGig
• Bluetooth
Todas as opções estão activadas por predefinição.
Maintenance (Manutenção)
Tabela 12. Maintenance (Manutenção)
Opção Descrição
Service Tag Apresenta a etiqueta de serviço do computador.
Asset Tag Permite-lhe criar uma etiqueta de inventário do sistema se esta não existir. Esta
opção não está predefinida.
System Logs (Registos do sistema)
Tabela 13. System Logs (Registos do sistema)
Opção Descrição
BIOS Events (Eventos BIOS) Este campo permite-lhe ver e apagar eventos de POST da Configuração do
Sistema (BIOS).
Thermal Events (Eventos
Este campo permite-lhe ver e apagar eventos térmicos.
térmicos)
Power Events (Eventos de
Este campo permite-lhe ver e apagar eventos de alimentação.
alimentação)
53
Page 54
54
Page 55
4
Resolução de problemas
Diagnóstico de avaliação optimizada do sistema pré-arranque (ePSA)
O diagnóstico ePSA (também conhecido como diagnóstico do sistema) efectua uma verificação completa do hardware.
O ePSA está integrado no BIOS e é iniciado internamente pelo BIOS. O diagnóstico de sistema integrado fornece um
conjunto de opções para dispositivos específicos ou grupos de dispositivos que permite:
• Realizar testes automaticamente ou em modo interactivo
• Repetir testes
• Visualizar ou guardar resultados dos testes
• Realizar testes detalhados para incluir opções de teste adicionais para fornecer informações extra sobre o(s)
dispositivo(s) com falha
• Ver mensagens de estado que indicam se os testes foram concluídos com sucesso
• Ver mensagens de erro que informam sobre problemas verificados durante os testes
AVISO: Utilize o diagnóstico do sistema para testar apenas o seu computador. Se for utilizado com outros
computadores, este programa pode causar resultados inválidos ou mensagens de erro.
NOTA: Alguns testes de dispositivos específicos requerem a interacção do utilizador. Certifique-se sempre de que
está presente no terminal do computador quando os testes de diagnóstico são realizados.
1. Ligue o computador.
2. No arranque do computador, prima a tecla <F12> quando aparecer o logótipo da Dell.
3. No ecrã do menu de arranque, seleccione a opção Diagnostics (Diagnóstico).
É apresentada a janela Enhanced Pre-boot System Assessment (Avaliação optimizada do sistema pré-arranque),
com uma lista de todos os dispositivos detectados no computador. O diagnóstico começa a realizar os testes em
todos os dispositivos detectados.
4. Se pretender fazer o teste de diagnóstico de um dispositivo específico, prima <Esc> e clique em Yes (Sim) para
parar o teste de diagnóstico.
5. Seleccione o dispositivo no painel da esquerda e clique em Run Tests (Realizar testes).
6. Se forem detectados problemas, são apresentados códigos de erro.
Anote o código de erro e contacte a Dell.
55
Page 56
Diagnóstico
Tabela 14. Luzes de estado do dispositivo
Acende ao ligar o computador e fica intermitente quando
o computador se encontrar no modo de gestão de
energia.
Acende quando o computador lê ou grava dados.
Acende fixa ou fica intermitente para indicar o estado de
carga da bateria.
Acende quando é activado o funcionamento em rede sem
fios.
Se o computador estiver ligado a uma tomada eléctrica, a luz da bateria funciona do seguinte modo:
Tabela 15. Luzes de estado da bateria
Luzes âmbar e azul intermitentes alternadamente Tem um adaptador de CA não autenticado ou não
suportado, que não é da marca Dell, ligado ao computador
portátil.
Luz âmbar intermitente com luz azul fixa alternadamente Falha temporária da bateria com adaptador de CA
presente.
Luz âmbar intermitente constante Falha fatal da bateria com adaptador de CA presente.
Luz desligada Bateria em modo de carga total com adaptador de CA
presente.
Luz branca fixa ligada Bateria em modo de carregamento com adaptador de CA
presente.
As luzes localizadas acima do teclado indicam o seguinte:
Tabela 16. Luzes de estado do teclado
Acende-se quando o teclado numérico é activado.
Acende-se quando a função Caps Lock é activada.
Acende-se quando a função Scroll Lock é activada.
Códigos de sinais sonoros
O computador pode emitir uma série de sinais sonoros durante o arranque, caso o ecrã não consiga mostrar erros ou
problemas. Esta série de sinais sonoros, denominada de código de sinais sonoros, identifica vários problemas. O
56
Page 57
intervalo entre cada sinal sonoro é de 300 ms; o desfasamento entre cada conjunto de sinais sonoros é de 3 segundos; o
som do sinal sonoro dura 300 ms. Após cada sinal sonoro e cada conjunto de sinais sonoros, o BIOS deverá detectar se
o utilizador carrega no botão de alimentação; se o fizer, o BIOS interrompe a repetição contínua e executa o processo
de encerramento normal e inicia o sistema.
Código Causa e passos para a resolução de problemas
1 Falha na soma de verificação de BIOS ROM ou esta está em curso
Falha da placa de sistema, inclui corrupção do BIOS ou erro da ROM
2 Nenhuma RAM detectada
Nenhuma memória detectada
3 Erro do chipset (chipset North e South Bridge, DMA/IMR/Timer Error), falha no teste do relógio,
falha do gate A20, falha no chip Super I/O, falha no teste do controlador do teclado
Falha da placa de sistema
4 Falha de leitura/escrita da RAM
Falha de memória
5 Falha no relógio de tempo real
Falha da bateria CMOS
6 Falha no teste do BIOS de vídeo
Falha da placa de vídeo
7 CPU - falha do teste da cache
Falha do processador
8 Ecrã
Falha do ecrã
Códigos de erro de LEDs
Os códigos LED de diagnóstico são comunicados através do LED do botão de alimentação. O LED do botão de
alimentação pisca os códigos LED correspondentes à condição de avaria. Exemplo: para "Memória não detectada"
(código LED 2), o LED do botão de alimentação pisca duas vezes seguido de uma pausa, pisca duas vezes, faz uma
pausa, etc. Este padrão continua até que o sistema seja desligado.
Código Causa e passos para a resolução de problemas
1 Placa de sistema: falha de BIOS/ROM
Falha da placa de sistema, inclui corrupção do BIOS ou erro da ROM
2 Memória
Sem memória/Nenhuma RAM detectada
3 Erro do chipset (chipset North e South Bridge, DMA/IMR/Timer Error), falha no teste do relógio,
falha do gate A20, falha no chip Super I/O, falha no teste do controlador do teclado
Falha da placa de sistema
57
Page 58
Código Causa e passos para a resolução de problemas
4 Falha de leitura/escrita da RAM
Falha de memória
5 Falha no relógio de tempo real
Falha da bateria CMOS
6 Falha no teste do BIOS de vídeo
Falha da placa de vídeo
7 CPU - falha do teste da cache
Falha do processador
8 Ecrã
Falha do ecrã
58
Page 59
Especificações
NOTA: As ofertas podem variar consoante a região. Nas especificações a seguir, são apresentadas apenas
aquelas consideradas obrigatórias por lei para serem fornecidas com o seu computador. Para obter mais
informações acerca da configuração do seu computador, clique em Iniciar → Ajuda e Suporte e seleccione a
opção para mostrar as informações sobre o seu computador.
Tabela 17. Informações sobre o sistema
Funcionalidade Especificação
Chipset Chipset série Mobile Intel 7 (Intel QM77)
Largura do barramento de DRAM 64 bits
EPROM flash SPI 32 MB, 64 MB
Barramento PCIe Gen1 100 MHz
Frequência do barramento externo DMI (5GT/s)
Tabela 18. Processador
Funcionalidade Especificação
5
Tipos
Cache L3 até 4 MB
Tabela 19. Memória
Funcionalidade Especificação
Conector de memória duas ranhuras SODIMM
Capacidade de memória 1 GB, 2 GB ou 4 GB
Tipo de memória SDRAM DDR3 (1600 MHz)
Memória mínima 2 GB
Memória máxima 16 GB
Tabela 20. Áudio
Funcionalidade Especificação
Tipo áudio de alta definição de quatro canais
Controlador IDT92HD93
• Intel Core série i3 ULV
• Intel Core série i5 ULV
• Intel Core série i7 ULV
59
Page 60
Funcionalidade Especificação
Conversão de estéreo 24 bits (analógico para digital e digital para analógico)
Interface:
Interna áudio de alta definição
Externa conector de entrada do microfone/auscultadores estéreo/colunas externas
Altifalantes dois
Amplificador do altifalante interno 1W (RMS) por canal
Controlos de volume Botão multimédia, menus de programa
Tabela 21. Vídeo
Funcionalidade Especificação
Tipo integrado na placa de sistema
Controlador Intel HD Graphics
Tabela 22. Comunicações
Características Especificação
Adaptador de rede 10/100/1000 Mb/s Ethernet (RJ-45)
Ligação sem fios
• WLAN/WiGig interna
• WWAN
Tabela 23. Portas e conectores
Características Especificação
Áudio Um conector de microfone/auscultadores estéreo/colunas
Vídeo
• uma entrada VGA de 15 pinos
• conector HDMI de 19 pinos
Adaptador de rede Um conector RJ-45
USB 3.0
• Uma entrada USB 3.0 compatível com Power Share
• Uma entrada compatível com eSATA/USB 3.0
• Uma entrada compatível com USB 3.0
Leitor de cartões de memória um leitor de cartões de memória 8 em 1
Cartão SIM (Subscriber Identity
um
Module)
Smart Card (opcional) um
Impressões digitais (opcional) um
60
Page 61
Tabela 24. Ecrã
Funcionalidade Especificação
Tipo HD anti-reflexo
Dimensões:
Altura 205,60 mm (8,09 polegadas)
Largura 320,90 mm (12,63 polegadas)
Diagonal 355,60 mm (14,00 polegadas)
Área activa (X/Y) 309,40 mm x 173,95 mm
Resolução máxima 1366 x 768 pixéis
Brilho máximo 200 nits
Píxeis por polegada 112
Proporção de contraste 300:1
Megapíxeis 1,05
Ângulo de funcionamento 180°
Taxa de actualização 60 Hz
Ângulos de visualização mínimos:
Horizontal +/- 40°
Vertical +10/-30°
Distância entre pixéis: 0,22 mm
Consumo de energia (máximo) 3,8 W
Tabela 25. Teclado
Funcionalidade Especificação
Número de teclas 83 (EUA e Canadá), 84 (Europa), 85 (Brasil) e 87 (Japão)
Esquema QWERTY/AZERTY/Kanji
Tabela 26. Painel táctil
Funcionalidade Especificação
Área activa:
Eixo X 90 mm (3,54 polegadas)
Eixo Y 44 mm (1,73 polegadas)
61
Page 62
Tabela 27. Bateria
Funcionalidade Especificação
Tipo iões de lítio de 3 células (36 Wh) Ultra móvel
Dimensões:
Profundidade 110,73 mm (4,36 polegadas)
Altura 9,70 mm (0,38 polegadas)
Largura 333,87 mm (13,14 polegadas)
Peso
• 315,00 g (0,69 lb)
• 470,00 g (1,03 lb)
Tensão 11,1 VCC
Amplitude térmica:
Em funcionamento Carga: 0 °C a 50 °C (32 °F a 158 °F)
Descarga: 0 °C a 70 °C (32 °F a 122 °F)
Desligado -20 °C a 65 °C (4 °F a 149 °F)
Capacidade de carregamento
Sim
expresso
Pilha tipo moeda
• iões de lítio de 3 células
• iões de lítio de 6 células
Tabela 28. AC Adapter
Funcionalidade Especificação
Tipo 65 W / 90 W
Tensão de entrada 100 V CA a 240 V CA
Corrente de entrada (máxima) 1,7 A
Frequência de entrada 50 Hz a 60 Hz
Corrente de saída 3,42 A (65 W) / 4,62 A (90 W) (contínua)
Tensão de saída nominal 19,5 VCC
Peso:
65 W 0,29 g (0,64 lb)
90 W 0,33 kg (0,73 lb)
Dimensões:
65 W 28 mm x 47 mm x 108 mm (1,10 polegadas x 1,87 polegadas x 4,25 polegadas)
90 W 32 mm x 52 mm x 128 mm (1,26 polegadas x 2,05 polegadas x 5,04 polegadas)
Amplitude térmica:
62
Page 63
Funcionalidade Especificação
Em funcionamento 0 °C a 40 °C (32 °F a 104 °F)
Desligado -40 °C a 70 °C (-104 °F a 158 °F)
Tabela 29. Características físicas
Funcionalidade Descrição
Altura 20,90 mm (0,82 polegadas)
Largura 338,20 mm (13,31 polegadas)
Profundidade 229,70 mm (9,04 polegadas)
Peso
Bateria de 3 células 1,68 kg (3,70 lb)
Bateria de 6 células 1,86 kg (4,10 lb)
Tabela 30. Características ambientais
Funcionalidade Especificação
Temperatura:
Em funcionamento 5 °C a 35 °C (41 °F a 95 °F)
Em armazenamento –40 °C a 65 °C (-40 °F a 149 °F)
Humidade relativa (máxima):
Em funcionamento 31 °C 90% RH
Em armazenamento 39 °C 95% RH
Altitude (máxima):
Em funcionamento
–16 m a 3048 m (–50 pés a 10.000 pés)
0° a 35°C
Desligado 35.000 pés -40° a 65°C
Nível de contaminação pelo ar G1, conforme definido pela norma ISA-71.04–1985
63
Page 64
64
Page 65
Obter ajuda
Contactar a Dell
NOTA: Se não tiver uma ligação activa à Internet, pode encontrar as informações de contacto na sua factura, na
nota de encomenda ou no catálogo de produtos Dell.
A Dell disponibiliza várias opções de serviço e suporte online e através de telefone. A disponibilidade varia de acordo
com o país e com o produto, e alguns serviços podem não estar disponíveis na sua área. Para contactar a Dell
relativamente a vendas, suporte técnico ou apoio a clientes:
1. Visite dell.com/support
2. Seleccione a categoria de suporte pretendida.
3. Seleccione o seu país ou região no menu pendente Choose a Country/Region (Escolher um país/região) na parte
superior da página.
4. Seleccione a ligação para o serviço apropriado ou apoio técnico de acordo com as suas necessidades.
6
65
Loading...
