Dell Latitude 5580
Owner's Manual
Regulatory Model: P60F
Regulatory Type: P60F001
October 2020
Rev. A06
Poznámky, upozornenia a výstrahy
POZNÁMKA: POZNÁMKA uvádza dôležité informácie, ktoré vám umožnia využívať váš produkt lepšie.
VAROVANIE: UPOZORNENIE naznačuje, že existuje riziko poškodenia hardvéru alebo straty údajov a ponúka vám
spôsob, ako sa tomuto problému vyhnúť.
VÝSTRAHA: VÝSTRAHA označuje potenciálne riziko vecných škôd, zranení osôb alebo smrti.
© 2017 2020 firma Dell Inc. alebo jej pobočky. Všetky práva vyhradené. Dell, EMC, ako aj ďalšie ochranné známky sú ochranné známky
firmy Dell Inc. alebo jej pobočiek. Iné obchodné známky môžu byť obchodnými známkami príslušných vlastníkov.
Contents
Chapter 1: Práca na počítači.......................................................................................................... 8
Bezpečnostné pokyny.........................................................................................................................................................8
Pred servisným úkonom v počítači..................................................................................................................................8
Vypnutie počítača................................................................................................................................................................ 9
Vypnutie počítača – Windows 10............................................................................................................................... 9
Vypnutie počítača – Windows 7.................................................................................................................................9
Po dokončení práce v počítači......................................................................................................................................... 9
Chapter 2: Demontáž a inštalácia komponentov............................................................................11
Odporúčané nástroje..........................................................................................................................................................11
Doska karty SIM (modul identity predplatiteľa)..........................................................................................................12
Vloženie karty SIM (Subscriber Identification Module)...................................................................................... 12
Vybratie karty SIM (Subscriber Identification Module).......................................................................................12
Spodný kryt......................................................................................................................................................................... 12
Demontáž spodného krytu......................................................................................................................................... 12
Inštalácia spodného krytu...........................................................................................................................................13
Batéria...................................................................................................................................................................................14
Upozornenia týkajúce sa lítiovo-iónových batérií................................................................................................. 14
Demontáž batérie.........................................................................................................................................................14
Inštalácia batérie...........................................................................................................................................................15
Disk SSD — voliteľný........................................................................................................................................................15
Demontáž disku SSD M.2...........................................................................................................................................15
Montáž disku SSD M.2................................................................................................................................................17
Pevný disk............................................................................................................................................................................ 17
Demontáž zostavy pevného disku............................................................................................................................17
Inštalácia zostavy pevného disku............................................................................................................................. 18
Gombíková batéria............................................................................................................................................................. 18
Demontáž gombíkovej batérie...................................................................................................................................18
Inštalácia gombíkovej batérie.................................................................................................................................... 19
Karta WLAN.........................................................................................................................................................................19
Demontáž karty WLAN............................................................................................................................................... 19
Montáž karty WLAN................................................................................................................................................... 20
karta WWAN........................................................................................................................................................................21
Demontáž karty WWAN..............................................................................................................................................21
Inštalácia karty WWAN............................................................................................................................................... 21
Pamäťový modul.................................................................................................................................................................21
Demontáž pamäťového modulu................................................................................................................................ 21
Montáž pamäťového modulu.................................................................................................................................... 22
Klávesnica............................................................................................................................................................................22
Demontáž rámu klávesnice........................................................................................................................................22
Demontáž klávesnice.................................................................................................................................................. 23
Inštalácia klávesnice....................................................................................................................................................26
Inštalácia rámu klávesnice......................................................................................................................................... 26
Chladič................................................................................................................................................................................. 26
Contents 3
Demontáž chladiča .....................................................................................................................................................26
Montáž chladiča ..........................................................................................................................................................27
Ventilátor systému............................................................................................................................................................ 27
Demontáž ventilátora systému ................................................................................................................................27
Montáž ventilátora systému .................................................................................................................................... 28
Port napájacieho kábla..................................................................................................................................................... 28
Demontáž portu napájacieho konektora................................................................................................................ 28
Inštalácia portu napájacieho konektora.................................................................................................................. 29
Rám šasi...............................................................................................................................................................................29
Demontáž rámu šasi....................................................................................................................................................29
Montáž rámu šasi......................................................................................................................................................... 31
Systémová doska............................................................................................................................................................... 31
Demontáž systémovej dosky..................................................................................................................................... 31
Inštalácia systémovej dosky...................................................................................................................................... 34
Dotykový panel...................................................................................................................................................................34
Demontáž tlačidiel dotykového panela................................................................................................................... 34
Montáž dotykového panela.......................................................................................................................................36
Modul SmartCard..............................................................................................................................................................36
Demontáž čítačky kariet SmartCard.......................................................................................................................36
Montáž čítačky kariet SmartCard............................................................................................................................38
Doska diód LED..................................................................................................................................................................38
Demontáž dosky diód LED........................................................................................................................................ 38
Montáž dosky diód LED.............................................................................................................................................39
Reproduktor........................................................................................................................................................................39
Demontáž reproduktora.............................................................................................................................................39
Inštalácia reproduktora............................................................................................................................................... 41
Kryt závesu displeja........................................................................................................................................................... 41
Demontáž krytu závesu displeja............................................................................................................................... 41
Montáž krytu závesu.................................................................................................................................................. 42
Zostava displeja................................................................................................................................................................. 42
Demontáž zostavy displeja........................................................................................................................................42
Inštalácia zostavy displeja......................................................................................................................................... 46
Rám displeja........................................................................................................................................................................46
Demontáž rámu displeja.............................................................................................................................................46
Inštalácia rámu displeja............................................................................................................................................... 47
Závesy displeja................................................................................................................................................................... 47
Demontáž závesu displeja..........................................................................................................................................47
Montáž závesu displeja.............................................................................................................................................. 48
Panel displeja...................................................................................................................................................................... 49
Demontáž panela displeja.......................................................................................................................................... 49
Inštalácia panela displeja............................................................................................................................................50
Kábel eDP............................................................................................................................................................................50
Demontáž kábla eDP.................................................................................................................................................. 50
Inštalácia kábla eDP..................................................................................................................................................... 51
Fotoaparát........................................................................................................................................................................... 51
Demontáž kamery........................................................................................................................................................ 51
Inštalácia kamery......................................................................................................................................................... 52
Zostava zadného krytu displeja......................................................................................................................................53
Demontáž zostavy zadného krytu displeja............................................................................................................ 53
Montáž zostavy zadného krytu displeja.................................................................................................................53
4
Contents
Opierka dlaní.......................................................................................................................................................................54
Spätná montáž opierky dlaní.....................................................................................................................................54
Chapter 3: Technológia a komponenty......................................................................................... 56
Napájací adaptér................................................................................................................................................................56
Procesory............................................................................................................................................................................56
Skylake processor........................................................................................................................................................56
Identifikácia procesorov v systéme Windows 10................................................................................................. 57
Kontrolovanie využitia procesora nástrojom Správca úloh................................................................................57

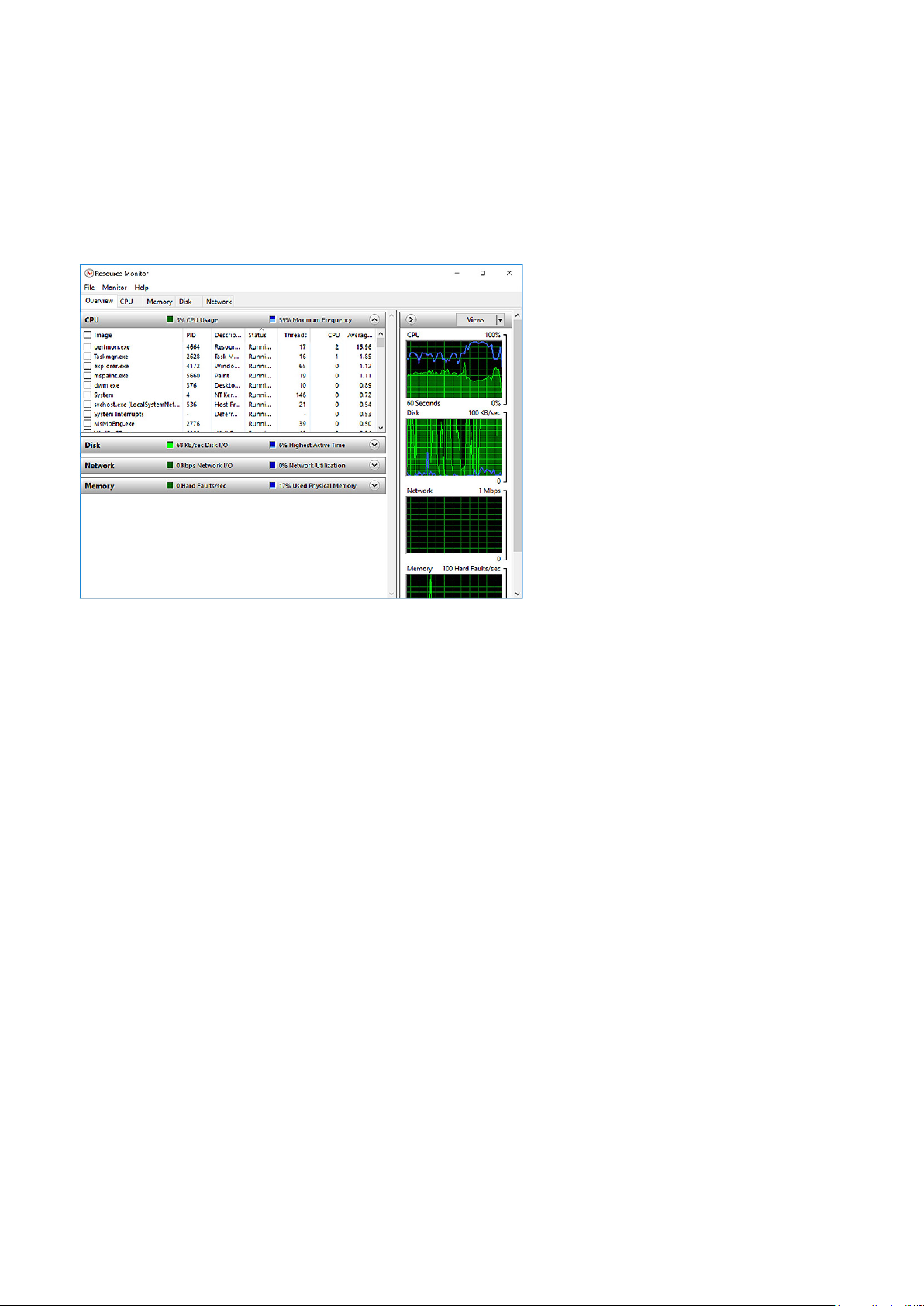

Kontrolovanie využitia procesora nástrojom Monitor prostriedkov................................................................ 58
Čipové sady........................................................................................................................................................................ 58
Ovládače čipovej sady Intel.......................................................................................................................................58
Prevzatie ovládača čipovej sady..............................................................................................................................59
Identifikácia čipovej sady nástrojom Správca zariadení v systéme Windows 10..........................................59
Možnosti grafiky................................................................................................................................................................60
Ovládače Intel HD Graphics...................................................................................................................................... 60
Sťahovanie ovládačov................................................................................................................................................ 60
Možnosti zobrazovania.....................................................................................................................................................61
Identifikácia zobrazovacieho adaptéra....................................................................................................................61
Zmena rozlíšenia obrazovky.......................................................................................................................................61
Otáčanie displeja...........................................................................................................................................................61
Nastavenie jasu v systéme Windows 10.................................................................................................................62
Čistenie displeja........................................................................................................................................................... 62
Použitie dotykovej obrazovky v systéme Windows 10....................................................................................... 62
Pripojenie externých zobrazovacích zariadení..................................................................................................... 62
Ovládač Realtek ALC3246 Waves MaxxAudio Pro................................................................................................... 63
Prevzatie zvukového ovládača.................................................................................................................................63
Identifikácia ovládača zvuku v systéme Windows 10..........................................................................................63
Zmena nastavení zvuku............................................................................................................................................. 63
karty WLAN........................................................................................................................................................................ 63
Možnosti na obrazovke Secure Boot (Bezpečné zavádzanie systému)........................................................ 64
Možnosti pevného disku..................................................................................................................................................64
Identifikácia pevného disku v systéme Windows 10............................................................................................64
Identifikácia pevného disku v systéme BIOS........................................................................................................ 64
Vlastnosti kamery..............................................................................................................................................................65
Identifikácia kamery nástrojom Správca zariadení v systéme Windows 10................................................... 65
Spustenie kamery........................................................................................................................................................ 65
Spustenie aplikácie kamery....................................................................................................................................... 65
Vlastnosti pamäte..............................................................................................................................................................66
Skontrolovanie systémovej pamäte v systéme Windows 10.............................................................................66
Overenie systémovej pamäte v nastavení systému (BIOS).............................................................................. 66
Testovanie pamäte nástrojom ePSA....................................................................................................................... 67
Zvukové ovládače Realtek HD........................................................................................................................................67
Thunderbolt cez USB-C...................................................................................................................................................67
Ikony Thunderbolt........................................................................................................................................................68
Chapter 4: Možnosti programu System Setup............................................................................. 69
Boot Sequence (Poradie zavádzacích zariadení)...................................................................................................... 69
Navigačné klávesy.............................................................................................................................................................70
Contents
5
Prehľad programu System Setup (Nastavenie systému)........................................................................................ 70
Vstup do nastavení systému...........................................................................................................................................70
Možnosti na obrazovke General (Všeobecné)........................................................................................................... 70
Možnosti na obrazovke System Configuration (Konfigurácia systému)...............................................................71
Možnosti na obrazovke Video........................................................................................................................................ 73
Možnosti na obrazovke Security (Zabezpečenie)..................................................................................................... 74
Možnosti na obrazovke Secure Boot (Bezpečné zavádzanie systému)..............................................................75
Intel Software Guard Extensions...................................................................................................................................76
Možnosti na obrazovke Performance (Výkon).......................................................................................................... 76
Možnosti na obrazovke Power Management (Správa napájania)......................................................................... 77
Možnosti na obrazovke POST Behavior (Správanie pri teste POST).................................................................. 78
Možnosti na obrazovke Virtualization Support (Podpora technológie Virtualization)......................................79
Možnosti na obrazovke Wireless (bezdrôtová komunikácia)................................................................................. 80
Možnosti na obrazovke Maintenance (Údržba)........................................................................................................ 80
Možnosti na obrazovke System log (Systémový denník)........................................................................................ 81
Aktualizácia systému BIOS v systéme Windows........................................................................................................ 81
Systémové heslo a heslo pre nastavenie......................................................................................................................81
Nastavenie hesla pre nastavenie............................................................................................................................. 82
Vymazanie alebo zmena existujúceho hesla systémového nastavenia...........................................................82
Chapter 5: Technické údaje......................................................................................................... 83
Technické údaje systému................................................................................................................................................ 83
Technické údaje procesora............................................................................................................................................. 83
Technické údaje pamäte.................................................................................................................................................. 84
Technické údaje úložiska................................................................................................................................................. 84
Technické údaje o audio zariadeniach.......................................................................................................................... 84
Technické údaje videa......................................................................................................................................................85
Technické údaje kamery.................................................................................................................................................. 85
Technické údaje komunikácie......................................................................................................................................... 85
Technické údaje portov a konektorov.......................................................................................................................... 86
Technické údaje bezdotykovej čítačky kariet smart card........................................................................................86
Display specifications....................................................................................................................................................... 86
Technické údaje klávesnice............................................................................................................................................. 87
Technické údaje dotykového panela.............................................................................................................................87
Technické údaje o batérii.................................................................................................................................................88
Technické údaje napájacieho adaptéra........................................................................................................................ 89
Fyzické údaje......................................................................................................................................................................89
Požiadavky na prostredie................................................................................................................................................ 89
Chapter 6: Diagnostika................................................................................................................ 91
Diagnostika ePSA (Rozšírená diagnostika systému pred spustením)................................................................... 91
Indikátory stavu zariadenia............................................................................................................................................. 92
Indikátory stavu batérie................................................................................................................................................... 93
Riešenie problémov...........................................................................................................................................................93
Diagnostika Vylepšené vyhodnotenie systému pred zavedením (Enhanced Pre-Boot System
Assessment – ePSA)..............................................................................................................................................93
Stavová kontrolka LED siete LAN........................................................................................................................... 94
Resetovanie hodín reálneho času............................................................................................................................ 94
6
Contents
Chapter 7: Kontaktovanie spoločnosti Dell...................................................................................96
Contents 7
Práca na počítači
Témy:
• Bezpečnostné pokyny
• Pred servisným úkonom v počítači
• Vypnutie počítača
• Po dokončení práce v počítači
Bezpečnostné pokyny
Dodržiavaním nasledujúcich bezpečnostných pokynov sa vyhnete prípadnému poškodeniu počítača a aj vy sami budete v
bezpečí. Ak nie je uvedené inak, predpokladá sa, že pri každom postupe zahrnutom v tomto dokumente budú splnené tieto
podmienky:
● Prečítali ste si bezpečnostné informácie, ktoré boli dodané spolu s počítačom.
● Komponent možno namontovať späť, alebo ak bol zakúpený zvlášť, namontovať tak, že budete postupovať podľa krokov pre
demontáže v opačnom poradí.
1
POZNÁMKA:
najskôr namontujte späť všetky kryty, panely a skrutky a až potom pripojte počítač k zdroju napájania.
POZNÁMKA: Pred prácou vnútri počítača si prečítajte bezpečnostné pokyny, ktoré ste dostali s vaším počítačom.
Dodatočné informácie o bezpečnosti a overených postupoch nájdete na stránke uvádzajúcej zákonné požiadavky na adrese
www.dell.com/regulatory_compliance.
VAROVANIE: Mnoho opráv môže vykonať iba certifikovaný servisný technik. Vy sami by ste mali riešiť iba tie
problémy a jednoduché opravy, ktoré sú uvedené v produktovej dokumentácii, prípadne telefonicky alebo online
kontaktovať tím podpory a postupovať podľa pokynov. Poškodenie v dôsledku servisu, ktorý nie je oprávnený
spoločnosťou Dell, nespadá pod ustanovenia záruky. Prečítajte si bezpečnostné pokyny, ktoré ste dostali spolu
so svojím produktom, a dodržiavajte ich.
VAROVANIE: Pred prácou v počítači sa uzemnite pomocou uzemňovacieho remienka na zápästí alebo
opakovaným dotýkaním sa uzemneného nenatretého kovového povrchu, aby ste predišli elektrostatickému
výboju.
VAROVANIE: S komponentmi a kartami zaobchádzajte opatrne. Nedotýkajte sa komponentov alebo kontaktov na
karte. Kartu držte za okraje alebo za kovový nosný držiak. Komponenty ako procesor držte za okraje a nie za
kolíky.
VAROVANIE: Ak odpájate kábel, potiahnite ho za prípojku alebo pevnú časť zásuvky, ale nie za samotný kábel.
Niektoré káble majú konektor zaistený zarážkami; pred odpojením takéhoto kábla zarážky najprv zatlačte.
Spojovacie články od seba odpájajte plynulým ťahom rovným smerom — zabránite tým ohnutiu kolíkov. Skôr než
kábel pripojíte, presvedčte sa, či sú obe prípojky správne orientované a vyrovnané.
Pred otvorením krytu a panelov počítača odpojte všetky zdroje napájania. Po dokončení práce v počítači
POZNÁMKA: Farba počítača a niektorých komponentov sa môže odlišovať od farby uvádzanej v tomto dokumente.
Pred servisným úkonom v počítači
1. Pracovný povrch musí byť rovný a čistý, aby sa nepoškriabal kryt počítača.
2. Vypnite počítač.
3. Ak je počítač pripojený na dokovacie zariadenie (je v doku), vyberte ho z doku.
8 Práca na počítači
4. Odpojte od počítača všetky sieťové káble (ak sú k dispozícii).
VAROVANIE: Ak má váš počítač port RJ45, odpojte sieťový kábel tak, že najprv odpojíte kábel od počítača.
5. Odpojte počítač a všetky pripojené zariadenia z elektrických zásuviek.
6. Otvorte displej.
7. Stlačte a podržte stlačený spínač napájania na niekoľko sekúnd, aby ste uzemnili systémovú dosku.
VAROVANIE: Pred vykonaním kroku č. 8 odpojte počítač od elektrickej siete, aby ste sa nevystavovali riziku
zásahu elektrickým prúdom.
VAROVANIE: Pri práci vnútri počítača sa uzemnite pomocou uzemňovacieho remienka na zápästí alebo
opakovaným dotýkaním sa nenatretého kovového povrchu vždy vtedy, keď sa dotýkate konektorov na zadnej
strane počítača, aby ste predišli elektrostatickému výboju.
8. Z príslušných zásuviek vyberte všetky vložené karty ExpressCard alebo Smart Card.
Vypnutie počítača
Vypnutie počítača – Windows 10
VAROVANIE: Skôr než vypnete počítač, , uložte a zatvorte všetky otvorené súbory a zatvorte všetky otvorené
programy, aby ste zabránili strate údajov.
1. Kliknite alebo ťuknite na .
2. Kliknite alebo ťuknite na
POZNÁMKA:
nevypli pri vypínaní operačného systému automaticky, stlačte a podržte hlavný vypínač po dobu asi 6 sekúnd, čím ich
vypnete.
Skontrolujte vypnutie počítača a všetkých pripojených zariadení. Ak sa počítač a pripojené zariadenia
, a potom na položku Shut down (Vypnúť).
Vypnutie počítača – Windows 7
VAROVANIE:
programy, aby ste zabránili strate údajov.
1. Kliknite na Štart.
2. Kliknite na Vypnúť.
POZNÁMKA:
nevypli pri vypínaní operačného systému automaticky, stlačte a podržte hlavný vypínač po dobu asi 6 sekúnd, čím ich
vypnete.
Skôr než vypnete počítač, uložte a zatvorte všetky otvorené súbory a zatvorte všetky otvorené
Skontrolujte vypnutie počítača a všetkých pripojených zariadení. Ak sa počítač a pripojené zariadenia
Po dokončení práce v počítači
Po skončení postupu inštalácie súčastí sa pred zapnutím počítača uistite, že ste pripojili všetky externé zariadenia, karty a káble.
VAROVANIE:
počítač poškodiť. Nepoužívajte batérie konštruované pre iné počítače spoločnosti Dell.
1. Namontujte späť batériu.
2. Namontujte späť spodný kryt.
3. Pripojte prípadné externé zariadenia, napríklad replikátor portov alebo mediálnu základňu, a nainštalujte všetky karty,
napríklad ExpressCard.
Používajte výlučne batériu určenú pre konkrétny typ počítača Dell; v opačnom prípade sa môže
Práca na počítači
9
4. Pripojte k počítaču prípadné telefónne alebo sieťové káble.
VAROVANIE: Pred zapojením sieťového kábla najskôr zapojte kábel do sieťového zariadenia a potom ho
zapojte do počítača.
5. Pripojte počítač a všetky pripojené zariadenia k ich elektrickým zásuvkám.
6. Zapnite počítač.
10 Práca na počítači
Demontáž a inštalácia komponentov
Táto časť obsahuje podrobné informácie o odstraňovaní alebo inštalácii komponentov vášho počítača.
Témy:
• Odporúčané nástroje
• Doska karty SIM (modul identity predplatiteľa)
• Spodný kryt
• Batéria
• Disk SSD — voliteľný
• Pevný disk
• Gombíková batéria
• Karta WLAN
• karta WWAN
• Pamäťový modul
• Klávesnica
• Chladič
• Ventilátor systému
• Port napájacieho kábla
• Rám šasi
• Systémová doska
• Dotykový panel
• Modul SmartCard
• Doska diód LED
• Reproduktor
• Kryt závesu displeja
• Zostava displeja
• Rám displeja
• Závesy displeja
• Panel displeja
• Kábel eDP
• Fotoaparát
• Zostava zadného krytu displeja
• Opierka dlaní
2
Odporúčané nástroje
Postupy uvedené v tomto dokumente vyžadujú použitie nasledujúcich nástrojov:
● Skrutkovač Phillips č. 0
● Skrutkovač Phillips č. 1
● Plastové páčidlo
POZNÁMKA: Skrutkovač č. 0 je určený pre skrutky 0 až 1 a skrutkovač č. 1 pre skrutky 2 až 4
Demontáž a inštalácia komponentov 11
Doska karty SIM (modul identity predplatiteľa)
Vloženie karty SIM (Subscriber Identification Module)
1. Do dierky v zásuvke karty SIM vložte nástroj na vyberanie karty SIM alebo kancelársku spinku [1].
2. Vytiahnutím vyberte zásuvku karty SIM [2].
3. Kartu SIM vložte do zásuvky na kartu SIM.
4. Zatlačte zásuvku karty SIM do otvoru a zasúvajte ju, kým sa neozve cvaknutie.
Vybratie karty SIM (Subscriber Identification Module)
VAROVANIE:
Zaistite, že je počítač vypnutý alebo sú sieťové pripojenia zakázané.
1. Vsuňte spinku alebo nástroj na odstránenie karty SIM do dierky na zásuvke na karty SIM.
2. Vytiahnutím vyberte zásuvku karty SIM.
3. Vyberte kartu SIM zo zásuvky na karty SIM.
4. Kartu SIM zasuňte do zásuvky, až kým nezačujete kliknutie.
Ak vyberiete kartu SIM zo zapnutého počítača, môže dôjsť k strate údajov alebo poškodeniu karty.
Spodný kryt
Demontáž spodného krytu
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Kryt základne snímete nasledovne:
a. Povoľte skrutky M2,5 x 5 pripevňujúce spodný kryt k počítaču [1].
b. Vypáčte spodný kryt od okraja pri výfuku ventilátora [2].
POZNÁMKA: Na vypáčenie možno budete potrebovať plastové páčidlo a začnite od horného okraja spodného krytu.
12 Demontáž a inštalácia komponentov
3. Nadvihnite a odstráňte spodný kryt z počítača .
Inštalácia spodného krytu
1. Zarovnajte spodný kryt s otvormi na skrutky v počítači.
Demontáž a inštalácia komponentov
13
2. Pritláčajte okraje krytu, kým nezacvakne na svoje miesto.
3. Utiahnite skrutky M2 x 5, ktoré pripevňujú spodný kryt k počítaču .
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Batéria
Upozornenia týkajúce sa lítiovo-iónových batérií
VAROVANIE:
● Manipulovanie s lítiovo-iónovými batériami si vyžaduje zvýšenú opatrnosť.
● Pred odstránením zo systému batériu čo najviac vybite. Stačí, keď od zariadenia odpojíte sieťový adaptér
a necháte batériu, aby sa postupne vybila.
● Batériu nijako nedeformujte, nehádžte na zem, nepoškodzujte ani neprepichujte.
● Batériu nevystavujte vysokým teplotám a nerozoberajte články, z ktorých pozostáva.
● Na povrch batérie netlačte.
● Batériu neohýbajte.
● Batériu nepáčte zo zariadenia žiadnymi nástrojmi.
● Pri oprave tohto produktu dávajte pozor, aby sa vám nestratili žiadne skrutky ani niekam nezapadli, aby ste
batériu nechtiac neprepichli alebo nepoškodili, prípadne nepoškodili iné komponenty systému.
● Ak sa batéria vzduje a zostane v zariadení zaseknutá, nepokúšajte sa ju z neho vybrať, pretože prepichnutie,
ohnutie alebo zdeformovanie lítiovo-iónovej batérie môže byť nebezpečné. Namiesto toho sa obráťte na firmu
Dell a požiadajte o pomoc.
● Ak sa batéria vzduje a zostane v počítači zaseknutá, nepokúšajte sa ju z neho vybrať, pretože prepichnutie,
ohnutie alebo zdeformovanie lítiovo-iónovej batérie môže byť nebezpečné. Namiesto toho sa obráťte na
oddelenie technickej podpory firmy Dell a požiadajte o pomoc. Viac informácií: https://www.dell.com/
support.
● Vždy nakupujte iba originálne batérie na stránke https://www.dell.com alebo autorizovaných partnerov
a predajcov firmy Dell.
Demontáž batérie
POZNÁMKA:
SATA 7 mm.
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte spodný kryt.
3. Ako vybrať batériu:
a. Kábel batérie odpojte od konektora na systémovej doske [1].
b. Povoľte skrutku M2,5 x 5 pripevňujúcu/-e batériu k počítaču [2].
c. Nadvihnutím vyberte batériu z [3].
92 Wh batéria vyžaduje použitie disku vo formáte M.2. So 68 Wh batériou možno použiť buď disk M.2, alebo
14
Demontáž a inštalácia komponentov
Inštalácia batérie
POZNÁMKA:
SATA 7 mm.
1. Vložte batériu do príslušného slotu v počítači .
2. Kábel batérie pripojte ku konektoru na systémovej doske.
3. Utiahnite skrutku M2,5 x 5 pripevňujúcu batériu k počítaču.
4. Nainštalujte spodný kryt.
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
92 Wh batéria vyžaduje použitie disku vo formáte M.2, so 68 Wh batériou možno použiť buď disk M.2 alebo
Disk SSD — voliteľný
Demontáž disku SSD M.2
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. spodný kryt
b. batéria
3. Demontáž jednotky SSD:
a. Odlepte lepiacu pásku prilepenú nad diskom SSD [1].Odstráňte skrutku M2 x 3 [1] pripevňujúcu disk SSD k počítaču [2].
b. Vyberte rámovú pripevňujúcu disk SSD k systémovej doske [2].
c. Vysuňte a nadvihnutím vyberte disk SSD z počítača [3].
Demontáž a inštalácia komponentov
15
POZNÁMKA: Ak máte model, ktorý sa dodáva s diskom SSD NVMe, demontujte doštičku nad diskom SSD na ochranu
pre prehrievaním.
4. Vybratie úchytky na disk SSD:
a. Odskrutkujte skrutku M2 x3, ktorá pripevňuje úchytku disku SSD k počítaču [1].
b. Vyberte úchytku na disk SSD z počítača [2].
POZNÁMKA:
súčasť, ktorú treba odmontovať a namontovať späť vždy, keď sa demontujte rám šasi. Nižšie zobrazený obrázok
znázorňuje umiestnenie a pozíciu rámu disku SSD.
Rám disku SSD sa montuje k rámu šasi, čím sa pripevňuje k systému. Rám disku SSD je samostatná
16 Demontáž a inštalácia komponentov
Montáž disku SSD M.2
POZNÁMKA: Pred montážou disku SSD je dôležité, aby bola batéria plne nabitá alebo bol k počítaču pripojený sieťový kábel.
1. Položte úchytku disku SSD na počítač .
2. Utiahnite skrutku M2 x 3, ktorá pripevňuje úchytku disku SSD k počítaču.
3. Vložte disk SSD do zásuvky v počítači .
4. Utiahnite skrutku M2 x 3 pripevňujúcu disk SSD k počítaču .
5. Prilepte lepiacu pásku, ktorá slúži na dodatočné pripevnenie disku SSD.
POZNÁMKA:
prehrievaním.
6. Nainštalujte nasledujúce komponenty:
a. batéria
b. spodný kryt
7. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
V modeloch dodávaných s diskom SSD NVMe treba namontovať nad disk SSD aj doštičku na ochranu pred
Pevný disk
Demontáž zostavy pevného disku
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. spodný kryt
Demontáž a inštalácia komponentov
17
b. batéria
3. Demontáž pevného disku:
a. Odpojte kábel pevného disku od konektora na systémovej doske [1].
b. Povoľte skrutky, ktoré držia zostavu pevného disku v počítači [2].
c. Vyberte zostavu pevného disku z počítača [3].
POZNÁMKA: Vyššie zobrazený obrázok slúži len na referenčné účely. Umiestnenie niektorých komponentov sa môže
líšiť.
Inštalácia zostavy pevného disku
POZNÁMKA: Disk SATA 7 mm vyžaduje 68 Wh batériu.
1. Vložte zostavu pevného disku do zásuvky v počítači.
2. Utiahnite skrutky, ktoré pripevňujú zostavu pevného disku k počítaču.
3. Zapojte kábel pevného disku ku konektorom na pevnom disku a systémovej doske.
4. Nainštalujte nasledujúce komponenty:
a. batéria
b. spodný kryt
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Gombíková batéria
Demontáž gombíkovej batérie
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. spodný kryt
b. batéria
18
Demontáž a inštalácia komponentov
3. Demontáž gombíkovej batérie:
a. Kábel gombíkovej batérie odpojte od konektora na systémovej doske [1].
b. Vypáčte gombíkovú batériu, oddeľte ju od lepiacej plochy a nadvihnutím ju vyberte zo systémovej dosky [2].
Inštalácia gombíkovej batérie
1. Gombíkovú batériu položte na pôvodné miesto na systémovej doske.
2. Pripojte kábel gombíkovej batérie ku konektoru na systémovej doske.
POZNÁMKA: Pri vkladaní kábla gombíkovej batérie na pôvodné miesto dávajte pozor, aby ste ho nepoškodili.
3. Nainštalujte nasledujúce komponenty:
a. rám šasi
b. batéria
c. spodný kryt
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Karta WLAN
Demontáž karty WLAN
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. spodný kryt
b. batéria
Demontáž a inštalácia komponentov
19
3. Vybratie karty WLAN:
a. Odskrutkujte skrutku M2 x 3 pripevňujúcu kartu WLAN k počítaču [1].
b. Odstráňte kovovú poistku, ktorá pripevňuje káble karty WLAN ku karte WLAN [2].
c. Odpojte káble WLAN od konektorov na karte WLAN [3].
POZNÁMKA: Kartu WLAN drží na mieste penová výplň, ktorá je k počítaču prilepená. Pri demontáži karty
bezdrôtovej komunikácie dbajte na to, aby ste lepiacu podložku neodstránili zo systémovej dosky/z rámu šasi. Ak ju
nechtiac odstránite spolu s kartou bezdrôtovej komunikácie, prilepte ju späť.
d. Nadvihnutím odpojte kartu WLAN od lepiacej plochy[4].
Montáž karty WLAN
1. Vložte kartu WLAN do slotu v počítači .
2. Veďte káble WLAN cez vodiaci kanál.
POZNÁMKA:
a WLAN do vodiacich kanálov v ráme šasi.
3. Zapojte káble WLAN do konektorov na karte WLAN.
4. Položte na miesto kovovú konzolu a utiahnite skrutku M2 x 3, ktorá pripevňuje kartu WLAN k počítaču.
5. Nainštalujte nasledujúce komponenty:
a. batéria
b. spodný kryt
6. Postupujte podľa pokynov uvedených v časti Po práci vo vašom systéme.
20
Demontáž a inštalácia komponentov
Pri montáži zostavy displeja alebo rámu šasi k systému dbajte na správne vloženie káblov antén siete Wi-Fi
karta WWAN
Demontáž karty WWAN
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. spodný kryt
b. batéria
3. Vybratie karty WWAN:
a. Odpojte káble karty WWAN od konektorov .
b. Odskrutkujte skrutku M2,0 x 3,0, ktorá pripevňuje kartu WWAN k počítaču .
c. Nadvihnutím odpojte kartu WWAN od konektora .
Inštalácia karty WWAN
1. Kartu WWAN vložte do zásuvky v počítači .
2. Utiahnutím skrutky M2,0 x 3,0 pripevnite kartu WWAN k počítaču.
3. Pripojte káble WWAN ku konektorom na karte WWAN.
4. Nainštalujte nasledujúce komponenty:
a. batéria
b. spodný kryt
5. Postupujte podľa pokynov uvedených v časti Po práci vo vašom systéme.
Pamäťový modul
Demontáž pamäťového modulu
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. spodný kryt
b. batéria
3. Demontáž pamäťového modulu:
a. Vypáčte úchytky, ktoré držia pamäťový modul v zásuvke, aby z nej vyskočil [1].
b. Nadvihnutím vyberte pamäťový modul z konektora [2].
Demontáž a inštalácia komponentov
21
Montáž pamäťového modulu
1. Vložte pamäťový modul do zásuvky pamäťového modulu, zatlačte ho nadol a tlačte, kým sa nezacvaknú poistky.
2. Nainštalujte nasledujúce komponenty:
a. batéria
b. spodný kryt
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Klávesnica
Demontáž rámu klávesnice
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Vypáčte rám klávesnice z okrajov [1] a vyberte ho z počítača [2].
22
Demontáž a inštalácia komponentov
POZNÁMKA: Na vypáčenie rámu klávesnice z príslušných okrajov budete potrebovať plastové páčidlo.
Demontáž klávesnice
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. spodný kryt
b. batéria
c. rám klávesnice
3. Nadvihnite poistku a odpojte od konektora kábel klávesnice [1], kábel dotykovej plochy [2], kábel trackpointu [3] a
podsvietenia (voliteľné) [4].
Demontáž a inštalácia komponentov
23
4. Demontáž klávesnice:
a. Odskrutkujte skrutky M2 x 2, ktoré pripevňujú klávesnicu k počítaču [1].
b. Vypáčte okraj klávesnice z počítača [2].
24
Demontáž a inštalácia komponentov
5. Vysuňte klávesnicu a nadvihnutím ju vyberte z počítača.
Demontáž a inštalácia komponentov
25
Inštalácia klávesnice
1. Zarovnajte klávesnicu s držiakmi skrutiek v počítači.
2. Utiahnite skrutky M2,0 x 2,5, ktoré pripevňujú klávesnicu k počítaču.
3. Pripojte k príslušným konektorom na systémovej doske kábel klávesnice, dotykovej plochy, trackpointu a podsvietenia
(voliteľné).
4. Nainštalujte nasledujúce komponenty:
a. rám klávesnice
b. batéria
c. spodný kryt
5. Postupujte podľa pokynov uvedených v časti Po práci vo vašom systéme.
Inštalácia rámu klávesnice
1. Zarovnajte rám klávesnice so západkami na počítači, zatlačte na klávesnicu a tlačte, kým sa neozve cvaknutie.
2. Postupujte podľa pokynov uvedených v časti Po práci vo vašom systéme.
Chladič
Demontáž chladiča
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
26
Demontáž a inštalácia komponentov
2. Demontujte nasledujúce komponenty:
a. spodný kryt
b. batéria
3. Demontáž chladiča – :
a. [1].
POZNÁMKA: Odstráňte skrutky, ktoré pripevňujú chladič .
b. Nadvihnutím vyberte chladič zo systémovej dosky [2] .
Montáž chladiča
1. Položte chladič na systémovú dosku a zarovnajte ho s otvormi na skrutky.
2. Utiahnite skrutky M2 x 3 pripevňujúce chladič k systémovej doske.
POZNÁMKA: Utiahnite skrutky na systémovej doske podľa ich číselného označenia [1, 2, 3, 4, 5, 6].
3. Pripojte ku konektoru na systémovej doske kábel ventilátora .
4. Nainštalujte nasledujúce komponenty:
a. batéria
b. spodný kryt
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Ventilátor systému
Demontáž ventilátora systému
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
Demontáž a inštalácia komponentov
27
a. spodný kryt
b. batéria
3. Demontáž ventilátora systému:
a. Odpojte kábel ventilátora systému od konektora na systémovej doske [1].
b. Odskrutkujte skrutky M2 x 3 (2), ktoré pripevňujú ventilátor systému k systémovej doske
POZNÁMKA: Niektoré počítače môžu mať integrovaný chladič a ventilátor systému.
c. Nadvihnutím vyberte ventilátor systému zo systémovej dosky [2].
Montáž ventilátora systému
1. Ventilátor systému položte na pôvodné miesto na systémovej doske a zarovnajte ho s otvormi na skrutky.
2. Utiahnite skrutky M2 x 3, ktoré pripevňujú chladič k systémovej doske.
3. Pripojte kábel ventilátora ku konektoru na systémovej doske.
4. Nainštalujte nasledujúce komponenty:
a. batéria
b. spodný kryt
5. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Port napájacieho kábla
Demontáž portu napájacieho konektora
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. spodný kryt
b. batéria
3. Demontáž portu konektora napájania:
28
Demontáž a inštalácia komponentov
a. Odpojte kábel portu napájacieho konektora od konektora na systémovej doske [1].
b. Odskrutkujte skrutku M2 x 3 pripevňujúcu kovovú konzolu, ktorá drží port napájacieho konektora [2].
c. Odstráňte kovovú konzolu, ktorá drží port napájacieho konektora [3].
d. Nadvihnutím vyberte port napájacieho konektora z počítača [4].
Inštalácia portu napájacieho konektora
1. Vložte port napájacieho konektora do príslušného slotu v počítači .
2. Umiestnite kovovú konzolu na port napájacieho konektora.
3. Zaskrutkujte skrutku M2 x 3, ktorá pripevňuje kovovú konzolu k portu napájacieho konektora na počítači.
4. Pripojte kábel portu konektora napájania ku konektoru na systémovej doske.
5. Nainštalujte nasledujúce komponenty:
a. batéria
b. spodný kryt
6. Postupujte podľa pokynov uvedených v časti Po dokončení práce v počítači.
Rám šasi
Demontáž rámu šasi
1. Postupujte podľa pokynov uvedených v časti Pred servisným úkonom v počítači.
2. Demontujte nasledujúce komponenty:
a. Modul karty SIM
b. spodný kryt
Demontáž a inštalácia komponentov
29
