Page 1
Dell Latitude 5500
Huoltokäsikirja
Säädösten mukainen malli: P80F
Säädösten mukainen tyyppi: P80F001
June 2020
Tark. A03
Page 2
Huomautukset, varoitukset ja vaarat
HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin.
VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää.
Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää.
VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai
kuoleman vaara.
© 2020 Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen
tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä.
Page 3
Sisällysluettelo
1 Tietokoneen käsittely....................................................................................................................6
Turvallisuusohjeet.................................................................................................................................................................. 6
Ennen kuin avaat tietokoneen kannen.......................................................................................................................... 6
Turvatoimenpiteet............................................................................................................................................................7
Suojautuminen sähköstaattisilta purkauksilta (ESD)................................................................................................... 7
ESD-kenttähuoltosarja.................................................................................................................................................... 8
Herkkien komponenttien kuljettaminen.........................................................................................................................8
Tietokoneen käsittelemisen jälkeen............................................................................................................................... 9
2 Tekniikka ja komponentit.............................................................................................................10
USB:n ominaisuudet.............................................................................................................................................................10
USB Type-C...........................................................................................................................................................................11
HDMI 1.4 a.............................................................................................................................................................................13
Virtapainikkeen merkkivalon toiminta.................................................................................................................................14
3 Järjestelmän tärkeimmät komponentit..........................................................................................16
4 Purkaminen ja kokoaminen...........................................................................................................19
MicroSD-kortti......................................................................................................................................................................19
MicroSD-kortin irrottaminen.........................................................................................................................................19
MicroSD-kortin asentaminen........................................................................................................................................ 19
Rungon suojus......................................................................................................................................................................20
Rungon suojuksen irrottaminen................................................................................................................................... 20
Rungon suojuksen asentaminen...................................................................................................................................23
Akku.......................................................................................................................................................................................26
Litiumioniakkua koskevat turvallisuusohjeet...............................................................................................................26
Akun irrottaminen.......................................................................................................................................................... 26
Akun asentaminen......................................................................................................................................................... 28
WWAN-kortti....................................................................................................................................................................... 30
WWAN-kortin irrottaminen.......................................................................................................................................... 30
WWAN-kortin asentaminen.......................................................................................................................................... 31
WLAN-kortti..........................................................................................................................................................................31
WLAN-kortin irrottaminen.............................................................................................................................................31
WLAN-kortin asentaminen........................................................................................................................................... 32
Nappiparisto......................................................................................................................................................................... 33
Nappipariston irrottaminen...........................................................................................................................................33
Nappipariston asentaminen.......................................................................................................................................... 34
Muistimoduulit......................................................................................................................................................................35
Muistimoduulin irrottaminen.........................................................................................................................................35
Muistimoduulin asentaminen........................................................................................................................................36
Virtaliitäntä............................................................................................................................................................................37
Virtaliitännän irrottaminen.............................................................................................................................................37
Virtaliitännän asentaminen............................................................................................................................................39
Kiintolevyasema (HDD)....................................................................................................................................................... 41
Sisällysluettelo 3
Page 4
Kiintolevyaseman poistaminen......................................................................................................................................41
Kiintolevyaseman asentaminen.................................................................................................................................... 42
Puolijohdekiintolevy............................................................................................................................................................. 43
M.2 SSD -aseman irrottaminen................................................................................................................................... 43
M.2 SSD -aseman asentaminen...................................................................................................................................44
SSD-kiinnike......................................................................................................................................................................... 45
SSD-kiinnikkeen irrottaminen.......................................................................................................................................45
SSD-kiinnikkeen asentaminen...................................................................................................................................... 46
Sisäkehys.............................................................................................................................................................................. 47
Sisäkehyksen irrottaminen............................................................................................................................................47
Sisäkehyksen asentaminen...........................................................................................................................................49
Älykortinlukija........................................................................................................................................................................ 51
Älykortinlukijam irrottaminen.........................................................................................................................................51
Älykortinlukijan asentaminen........................................................................................................................................ 53
Kosketuslevyn painikkeet................................................................................................................................................... 55
Kosketuslevyn painikekortin irrottaminen...................................................................................................................55
Kosketuslevyn painikekortin asentaminen.................................................................................................................. 57
LED-kortti.............................................................................................................................................................................59
LED-kortin irrottaminen................................................................................................................................................59
LED-kortin asentaminen............................................................................................................................................... 62
Kaiuttimet............................................................................................................................................................................. 64
Kaiuttimien irrottaminen................................................................................................................................................64
Kaiuttimien asentaminen...............................................................................................................................................66
Jäähdytyselementti............................................................................................................................................................. 67
Jäähdytyselementin irrottaminen – UMA...................................................................................................................67
Jäähdytyselementin asentaminen – UMA..................................................................................................................68
Järjestelmän tuuletin...........................................................................................................................................................69
Kotelotuulettimen irrottaminen....................................................................................................................................69
Kotelotuulettimen asentaminen.................................................................................................................................... 71
Emolevy.................................................................................................................................................................................73
Emolevyn irrottaminen.................................................................................................................................................. 73
Emolevyn asentaminen................................................................................................................................................. 76
Näppäimistö..........................................................................................................................................................................79
Näppäimistön irrottaminen........................................................................................................................................... 79
Näppäimistön asentaminen........................................................................................................................................... 81
Näppäimistön kiinnike..........................................................................................................................................................83
Näppäimistön pidikkeen irrottaminen..........................................................................................................................83
Näppäimistön pidikkeen asentaminen......................................................................................................................... 84
Virtapainike...........................................................................................................................................................................85
varustetun virtapainikkeen irrottaminen.....................................................................................................................85
varustetun virtapainikkeen asentaminen.................................................................................................................... 86
Näyttökokoonpano.............................................................................................................................................................. 87
Näyttökokoonpanon irrottaminen................................................................................................................................87
Näyttökokoonpanon asentaminen...............................................................................................................................90
Näytön kehys....................................................................................................................................................................... 93
Näytön kehyksen irrottaminen.....................................................................................................................................93
Näytön kehyksen asentaminen....................................................................................................................................95
Näyttöpaneeli....................................................................................................................................................................... 97
Näyttöpaneelin irrottaminen.........................................................................................................................................97
Näyttöpaneelin asentaminen...................................................................................................................................... 100
4
Sisällysluettelo
Page 5
Kamera.................................................................................................................................................................................101
Kameran irrottaminen...................................................................................................................................................101
Kameran asentaminen................................................................................................................................................. 102
Saranakannet......................................................................................................................................................................103
Saranakansien irrottaminen.........................................................................................................................................103
Saranakansien asentaminen........................................................................................................................................104
Näytön saranat...................................................................................................................................................................105
Näytön saranoiden irrottaminen.................................................................................................................................105
Näytön saranan asentaminen..................................................................................................................................... 106
Näyttökaapeli (eDP).......................................................................................................................................................... 107
Näyttökaapelin irrottaminen........................................................................................................................................107
Näyttökaapelin asentaminen.......................................................................................................................................108
Näytön takakannen kokoonpano......................................................................................................................................109
Näytön takakannen asentaminen...............................................................................................................................109
Kämmentukikokoonpano....................................................................................................................................................110
Kämmentuki- ja näppäimistökokoonpanon asentaminen.........................................................................................110
5 Vianmääritys............................................................................................................................. 113
ePSA (Enhanced Pre-boot System Assessment) -vianmääritys..................................................................................113
ePSA-diagnoosin suorittaminen.................................................................................................................................. 113
Järjestelmän diagnoosivalot...............................................................................................................................................113
Wi-Fin nollaaminen..............................................................................................................................................................114
6 Avun saaminen.......................................................................................................................... 115
Dellin yhteystiedot.............................................................................................................................................................. 115
Sisällysluettelo
5
Page 6
Tietokoneen käsittely
Turvallisuusohjeet
Edellytykset
Noudata seuraavia turvaohjeita suojataksesi tietokoneen mahdollisilta vaurioilta ja taataksesi turvallisuutesi. Ellei toisin ilmoiteta, kussakin
tämän asiakirjan menetelmässä oletetaan seuraavien pitävän paikkansa:
• Lue lisätiedot tietokoneen mukana toimitetuista turvaohjeista.
• Osa voidaan vaihtaa tai – jos se on ostettu erikseen – asentaa suorittamalla poistotoimet käänteisessä järjestyksessä.
Tietoja tehtävästä
HUOMAUTUS: Irrota kaikki virtalähteet ennen tietokoneen suojusten tai paneelien avaamista. Kun olet lopettanut
tietokoneen sisäosien käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen tietokoneen
kytkemistä pistorasiaan.
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet. Lisää
turvallisuusohjeita on Regulatory Compliance -sivulla.
1
VAROITUS: Monet korjaustoimista saa tehdä vain valtuutettu huoltohenkilö. Voit tehdä vain vianmääritystä ja sellaisia
yksinkertaisia korjaustoimia, joihin sinulla tuoteoppaiden mukaan on lupa tai joihin saat opastusta verkon tai puhelimen
välityksellä huollosta tai tekniseltä tuelta. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama
huoltoliike. Lue tuotteen mukana toimitetut turvallisuusohjeet ja noudata niitä.
VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla ajoittain tietokoneen takaosassa olevaa
maalaamatonta metallipintaa ja tietokoneen takaosassa sijaitsevaa liitintä.
VAROITUS: Käsittele osia ja kortteja varoen. Älä kosketa kortin osia tai kontakteja. Pitele korttia sen reunoista tai
metallisista kiinnikkeistä. Pitele osaa, kuten suoritinta, sen reunoista, ei sen nastoista.
VAROITUS: Kun irrotat johdon, vedä liittimestä tai vetokielekkeestä, ei johdosta itsestään. Joidenkin johtojen liittimissä
on lukituskieleke; jos irrotat tällaista johtoa, paina lukituskielekettä ennen johdon irrottamista. Kun vedät liittimet
erilleen, pidä ne oikeassa asennossa, jotta tapit eivät vioitu. Lisäksi, ennen kuin kiinnität johdon, tarkista että molemmat
liitännät ovat oikeassa asennossa suhteessa toisiinsa.
HUOMAUTUS: Tietokoneen ja joidenkin komponenttien väri saattaa poiketa näissä ohjeissa esitetyistä.
Ennen kuin avaat tietokoneen kannen
Tietoja tehtävästä
Voit välttää tietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat tietokoneen kannen.
Vaiheet
1. Seuraa turvallisuusohjeita.
2. Varmista, että työtaso on tasainen ja puhdas, jotta tietokoneen kuori ei naarmuunnu.
3. Sammuta tietokone.
4. Irrota kaikki verkkokaapelit tietokoneesta.
VAROITUS: Irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta ja irrota sitten kaapeli verkkolaitteesta.
6 Tietokoneen käsittely
Page 7
5. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta.
6. Maadoita emolevy pitämällä virtapainike alhaalla, kun järjestelmästä on katkaistu virta.
HUOMAUTUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla ajoittain tietokoneen takaosassa
olevaa maalaamatonta metallipintaa ja tietokoneen takaosassa sijaitsevaa liitintä.
Turvatoimenpiteet
Turvatoimenpiteet-kappaleessa kuvaillaan ensisijaiset vaiheet, jotka on suoritettava ennen purkamistoimia.
Noudata seuraavia turvatoimenpiteitä ennen kuin asennat osia tai suoritat purkamista tai kokoamista edellyttäviä toimia:
• Sammuta järjestelmä ja kaikki siihen liitetyt oheislaitteet.
• Irrota järjestelmä ja kaikki siihen kytketyt oheislaitteet verkkovirrasta.
• Irrota järjestelmästä kaikki verkko-, puhelin- ja tiedonsiirtokaapelit.
• Käytä ESD-kenttähuoltosarjaa, kun käsittelet kannettavan tietokoneen komponentteja välttääksesi tahattomat sähköstaattiset (ESD)
vauriot.
• Kun olet poistanut komponentin järjestelmästä, aseta komponentti varovasti ESD-matolle.
• Käytä kenkiä, joissa on sähköiskuilta suojaava, eristävä kumipohja..
Lepovirta
Lepovirtaa käyttävät Dell-tuotteet on irrotettava verkkovirrasta ennen kotelon avaamista. Järjestelmät, joissa käytetään lepovirtaa, saavat
virtaa myös sammutettuna. Lepovirran ansiosta järjestelmä voidaan etäkäynnistää (lähiverkkoaktivointi) ja asettaa lepotilaan. Se
mahdollistaa myös muiden edistyneiden virranhallintaominaisuuksien käytön.
Emolevyn jäännösvirta voidaan purkaa irrottamalla järjestelmä verkkovirrasta ja pitämällä virtapainiketta painettuna 15 sekuntia. Irrota akku
kannettavasta tietokoneesta.
Liittäminen
Liittämisellä yhdistetään kaksi tai useampi maadoittava johdin samaan sähköpotentiaaliin. Tämä suoritetaan ESD-kenttähuoltosarjan avulla.
Kun kytket liitosjohtoa, varmista, että se on liitetty paljaaseen metalliin eikä maalattuun tai muuhun kuin metallipintaan. Kiinnitä ranneke
napakasti niin, että se on täysin kosketuksissa ihoosi, ja poista kellot, rannekorut, sormukset ja muut korut ennen kuin liität itsesi
laitteistoon.
Suojautuminen sähköstaattisilta purkauksilta (ESD)
Suojautuminen sähköstaattisilta purkauksilta on erittäin tärkeää käsiteltäessä sähkökomponentteja ja varsinkin erittäin herkkiä
komponentteja, kuten laajennuskortteja, suorittimia, DIMM-muistimoduuleita ja emolevyjä. Erittäin pienetkin purkaukset voivat vahingoittaa
piirejä monin tavoin, joiden seurauksia ei välttämättä huomaa. Näitä voivat olla esimerkiksi satunnaisesti ilmenevät ongelmat tai tuotteen
lyhentynyt käyttöikä. Kun teollisuudessa keskitytään energiavaatimusten pienentämiseen ja yhä pienempiin kokoihin, suojautuminen
sähköstaattisilta purkauksilta tulee entistäkin tärkeämmäksi.
Koska Dellin tuotteissa käytetyt puolijohteet ovat yhä tiheämpiä, herkkyys staattisille vaurioille on nyt suurempaa kuin aiemmissa Delltuotteissa. Tästä syystä jotkin aiemmin hyväksytyt osien käsittelytavat eivät enää päde.
Sähköstaattisten purkausten kaksi tunnettua tyyppiä ovat katastrofaaliset ja satunnaisesti ilmenevät viat.
• Katastrofaaliset viat – näitä on noin 20 prosenttia sähköstaattisiin purkauksiin liittyvistä vioista. Vaurion vuoksi laitteen toiminta
loppuu välittömästi. Katastrofaalinen vika voi tapahtua esimerkiksi, kun DIMM-muistimoduuli saa staattisen iskun ja antaa No POST/No
Video -virheen sekä viallisesta muistista johtuvan äänimerkin.
• Satunnaisesti ilmenevät viat – näitä on noin 80 prosenttia sähköstaattisiin purkauksiin liittyvistä vioista. Satunnaisesti ilmenevien
vikojen suuri määrä tarkoittaa, että vikaa ei useimmiten huomata heti sen syntyessä. DIMM-muisti saa staattisen iskun, mutta seuranta
vain heikkenee eikä välittömästi aiheuta vikaan liittyviä, ulospäin näkyviä oireita. Heikentyneen muistijäljen seurausten ilmenemiseen voi
mennä viikkoja tai kuukausia. Sillä välin se voi aiheuttaa muistin eheyden heikkenemistä, satunnaisia muistivirheitä jne.
Satunnaisesti ilmenevä vika (kutsutaan myös piileväksi tai "walking wounded" -viaksi) on vikatyyppi, jota on vaikeampi havaita ja jolle on
vaikeampi tehdä vianmääritys.
Estä sähköstaattisista purkauksista aiheutuvat viat seuraavasti:
• Käytä asianmukaisesti maadoitettua sähköstaattisilta purkauksilta suojaavaa rannenauhaa. Langattomien antistaattisten nauhojen
käyttö ei enää ole sallittua, sillä ne eivät anna riittävää suojaa. Kotelon koskettaminen ennen osien käsittely ei takaa riittävää suojausta
sähköstaattisilta purkauksilta niiden osien osalta, jotka ovat näille purkauksille erityisen herkkiä.
Tietokoneen käsittely
7
Page 8
• Käsittele kaikkia sähköstaattisesti herkkiä osia staattiselta sähköltä suojatulla alueella. Jos mahdollista, käytä antistaattisia lattia-alustoja
ja työpöydän alustoja.
• Kun purat komponentin pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta ennen kuin olet valmis asentamaan sen.
Varmista ennen antistaattisen pakkauksen purkamista, että olet poistanut staattisen sähkön kehostasi.
• Ennen kuin kuljetat sähköstaattisesti herkkää osaa, pane se ensin antistaattiseen rasiaan tai pakkaukseen.
ESD-kenttähuoltosarja
Valvontalaitteeton kenttähuoltosarja on yleisimmin käytetty huoltosarja. Jokainen kenttähuoltosarja koostuu kolmesta osasta, jotka ovat
antistaattinen matto, ranneke ja maadoitusjohto.
ESD-kenttähuoltosarjan osat
ESD-kenttähuoltosarjan osat ovat:
• Antistaattinen matto – Antistaattinen matto on maadoittava, ja sen päälle voidaan asettaa osia huollon aikana. Kun käytät
antistaattista mattoa, rannekkeen tulee olla kunnolla kiinni ja maadoitusjohdon tulee olla kiinnitettynä mattoon ja käsiteltävän
järjestelmän mihin tahansa paljaaseen metallipintaan. Kun matto on otettu käyttöön asianmukaisesti, varaosat voidaan poistaa ESDpussista ja asettaa suoraan matolle. Staattiselle sähkölle herkät esineet ovat turvassa sähköpurkauksilta, kun ne ovat kädessäsi,
antistaattisella matolla, järjestelmässä tai pussissa.
• Ranneke ja liitäntäjohto – Jos ESD-mattoa ei tarvita, ranneke ja maadoitusjohto voidaan kiinnittää ranteeseesi ja järjestelmän
paljaaseen metallipintaan. Ne voidaan kiinnittää myös antistaattiseen mattoon matolle asetettujen laitteiden suojaamiseksi. Rannekkeen
ja maadoitusjohdon kosketusta ihoosi, ESD-mattoon ja laitteistoon kutsutaan maadoitukseksi. Käytä ainoastaan sellaisia
kenttähuoltosarjoja, joihin sisältyy ranneke, matto ja maadoitusjohto. Älä käytä johdottomia rannekkeita. Huomaa, että rannekkeen johto
voi kulua ja vahingoittua käytössä. Se on testattava säännöllisesti maadoitusranneketesterillä tahattomien ESD-vaurioiden
välttämiseksi. Suosittelemme testaamaan rannekkeen ja maadoitusjohdon vähintään kerran viikossa.
• ESD-ranneketesteri – Maadoitusrannekkeen johto voi vaurioitua ajan myötä. Valvontalaitteetonta sarjaa käytettäessä on
suositeltavaa testata maadoitusranneke ennen jokaista huoltokäyntiä tai vähintään kerran viikossa. Tämä on helpointa tehdä
ranneketesterillä. Jos käytössäsi ei ole omaa ranneketesteriä, kysy, onko aluetoimistollasi sellainen. Aseta ranneke ranteesi ympärille,
kytke maadoitusjohto testeriin ja suorita testaus painamalla testerin painiketta. Vihreä merkkivalo kertoo testin läpäisystä. Jos testi
epäonnistuu, punainen merkkivalo syttyy ja testeri päästää äänimerkin.
• Eristävät elementit – Pidä staattiselle sähkölle herkät laitteet, kuten muoviset jäähdytyselementtien kotelot, erillään eristeinä
toimivista sisäisistä osista, joissa voi
• Työympäristö – Arvioi asiakkaan toimipiste ympäristönä ennen ESD-kenttähuoltosarjan käyttöönottoa. Sarjan käyttöönotto
esimerkiksi palvelimen huoltoon poikkeaa pöytä- tai kannettavaan tietokoneen huoltoympäristöstä. Palvelimet on useimmiten asennettu
konesalin kehikkoon, kun taas pöytä- ja kannettavat tietokoneet ovat tavallisesti toimistojen tai toimistokoppien pöydillä. Varmista, että
työtila on avoin ja tasainen ja että sillä ei ole ylimääräistä tavaraa. Työtilassa on oltava tarpeeksi tilaa ESD-sarjalle ja lisätilaa korjattavalle
järjestelmälle. Työtilassa ei saa olla eristeitä, jotka voivat aiheuttaa staattisen sähkön purkauksen. Työtilassa olevat eristeet, kuten
styrox ja muut muovit, on siirrettävä vähintään 30 senttimetrin (12 tuuman) etäisyydelle herkistä osista ennen laitteistokomponenttien
käsittelyä.
• ESD-pakkaukset – Kaikki staattiselle sähkölle herkät laitteet on toimitettava ja vastaanotettava antistaattisessa pakkauksessa.
Suosittelemme käyttämään metallisia, staattiselta sähköltä suojattuja pusseja. Palauta vahingoittunut osa aina samassa ESD-pussissa ja
-pakkauksessa, jossa uusi osa toimitettiin. Taita ESD-pussi ja teippaa se kiinni. Käytä samaa vaahtomuovista pakkausmateriaalia ja
laatikkoa, jossa uusi osa toimitettiin. ESD-herkät laitteet saa poistaa pakkauksesta ainoastaan ESD-suojatulla työtasolla. Älä aseta osia
ESD-pussin päälle, sillä ainoastaan pussin sisäpuoli on suojattu. Pidä osat kädessäsi, ESD-matolla, järjestelmällä tai antistaattisessa
pussissa.
• Herkkien komponenttien kuljetus – Varaosat, Dellille palautettavat osat ja muut ESD-herkät komponentit on suljettava
antistaattisiin pusseihin kuljetuksen ajaksi.
ESD-suojauksen yhteenveto
Suosittelemme, että kaikki kenttähuoltoteknikot käyttävät perinteistä, johdollista maadoitusjohtoa ja antistaattista suojamattoa aina
huoltaessaan Dell-tuotteita. Lisäksi on äärimmäisen tärkeää, että teknikot pitävät herkät osat erillään kaikista eristävistä osista huollon
aikana ja että herkät komponentit suljetaan antistaattisiin pusseihin kuljetuksen ajaksi.
Herkkien komponenttien kuljettaminen
Kun varaosien tai Dellille palautettavien osien kaltaisia staattiselle sähkölle herkkiä komponentteja kuljetetaan, ne täytyy asettaa staattista
sähköä estäviin pusseihin turvallisuuden varmistamiseksi.
8
Tietokoneen käsittely
Page 9
Nostolaitteet
Noudata seuraavia ohjeita, kun raskaita laitteita nostetaan:
VAROITUS: Älä nosta mitään yli 50 paunaa painavaa. Hanki apua tai käytä mekaanista nostolaitetta.
1. Varmista tasapainoinen asento. Pidä jalkaterät toisistaan erillään vakalla alustalla siten, että varpaat osoittavat ulospäin.
2. Pidä vatsalihakset tiukkoina. Ne tukevat selkärankaasi nostamisen aikana, joten rasitus vähenee.
3. Nosta jaloilla, älä selällä.
4. Pidä taakka lähellä vartaloasi. Mitä lähempänä selkärankaasi se on, sitä vähemmän nosto kuormittaa selkääsi.
5. Kun nostat taakka tai lasket sen alas, pidä selkä suorassa. Älä tee taakasta raskaampaa kehosi painon avulla. Vältä kääntämästä
vartaloasi tai selkääsi.
6. Kun lasket taakan alas, tee samat toimet käänteisessä järjestyksessä.
Tietokoneen käsittelemisen jälkeen
Tietoja tehtävästä
Kun olet asentanut osat paikoilleen, muista kiinnittää ulkoiset laitteet, kortit ja kaapelit, ennen kuin kytket tietokoneeseen virran.
Vaiheet
1. Kiinnitä tietokoneeseen puhelin- tai verkkojohto.
VAROITUS: Kun kytket verkkojohdon, kytke se ensin verkkolaitteeseen ja sitten tietokoneeseen.
2. Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan.
3. Käynnistä tietokone.
4. Tarkista tarvittaessa, että tietokone toimii asianmukaisesti, suorittamalla ePSA Diagnostics (ePSA-diagnoosi).
Tietokoneen käsittely
9
Page 10
Tekniikka ja komponentit
Tässä kappaleessa käsitellään järjestelmän sisältämää tekniikkaa ja komponentteja.
Aiheet:
• USB:n ominaisuudet
• USB Type-C
• HDMI 1.4 a
• Virtapainikkeen merkkivalon toiminta
USB:n ominaisuudet
USB-liitäntä (lyhenne sanoista Universal Serial Bus) otettiin käyttöön vuonna 1996. Se helpottaa huomattavasti hiirien, näppäimistöjen,
ulkoisten asemien ja tulostimien kaltaistan oheislaitteiden yhdistämistä tietokoneeseen.
Tutustutaanpa USB:n kehitykseen alla olevan taulukon avulla.
Taulukko 1. USB:n kehitys
Tyyppi Tiedonsiirtonopeus Luokka Lanseerausvuosi
USB 2.0 480 Mbps Nopea 2000
2
USB 3.0/USB 3.1 Gen 1 5 Gbps Erittäin nopea 2010
USB 3.1 Gen 2 10 Gbps Erittäin nopea 2013
USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)
Yli kuuteen miljardiin myytyyn laitteeseen asennettu USB 2.0 on jo vuosia ollut PC-tietokoneiden vakiintunut liitintyyppi. Tietokoneiden
jatkuvasti kasvavan laskentatehon ja suurempien tiedonsiirtovaatimusten takia nopeutta tarvitaan yhä enemmän. USB 3.0/USB 3.1 Gen 1
vastaavat lopultakin kuluttajien vaatimuksiin teoriassa 10-kertaisella siirtonopeudella edeltäjäänsä verrattuna. USB 3.1 Gen 1:n ominaisuudet
tiivistettynä:
• Suurempi siirtonopeus (jopa 5 Gbps)
• Suurempi maksimaalinen väyläteho ja suurempi virta, joka tukee paremmin paljon virtaa kuluttavia laitteita
• Uudet virranhallintaominaisuudet
• Täysi kaksisuuntainen tiedonsiirto ja tuki uusille siirtotyypeille
• Taaksepäin yhteensopiva USB 2.0:n kanssa
• Uudet liittimet ja kaapeli
Alla olevat aiheet kattavat joitain useimmin kysyttyjä kysymyksiä USB 3.0:sta/USB 3.1 Gen 1:stä.
Nopeus
Tällä hetkellä viimeisin USB 3.0/USB 3.1 Gen 1 ‑standardi määrittelee kolme nopeustilaa. Ne ovat Super-Speed, Hi-Speed ja Full-Speed.
Uuden Super-Speed ‑tilan siirtonopeus on 4,8 Gbps. Standardiin sisältyvät vanhat Hi-Speed- ja Full-Speed ‑USB-tilat, joita kutsutaan myös
nimillä USB 2.0 ja 1.1. Hitaampien tilojen siirtonopeus on edelleen 480 Mbps ja 12 Mbps, ja ne on säilytetty taaksepäin yhteensopivuuden
vuoksi.
USB 3.0/USB 3.1 Gen 1 saavuttavat huomattavasti paremman suorituskyvyn seuraavilla teknisillä muutoksilla:
• Ylimääräinen fyysinen väylä, joka on lisätty rinnakkain olemassa olevan USB 2.0 -väylän kanssa (katso alla oleva kuva).
10 Tekniikka ja komponentit
Page 11
• USB 2.0:lla oli aiemmin neljä johtoa (virta, maa ja differentiaalidatapari); USB 3.0/USB 3.1 Gen 1 lisäävät neljä johtoa kahdelle
differentiaalisignaaliparille (vastaanotto ja lähetys), joten liittimissä ja kaapeleissa on yhteensä kahdeksan liitäntää.
• USB 3.0/USB 3.1 Gen 1 käyttävät kaksisuuntaista tiedonsiirtokanavaa USB 2.0:n vuorosuuntaisuuden sijaan. Tämä kasvattaa
teoreettisen tiedonsiirtonopeuden kymmenkertaiseksi.
USB 2.0 saattaa olla liian hidas nykyajan tiedonsiirtotarpeisiin, jotka ovat kasvussa teräväpiirtovideoiden, teratavuluokan tallennuslaitteiden
ja korkeiden megapikselimäärien digikameroiden takia. Lisäksi USB 2.0 ‑yhteys ei todellisuudessa pääse lähellekään teoreettista 480 Mbps:n
enimmäissiirtonopeutta. Käytännössä enimmäisnopeus on noin 320 Mbps (40 Mt/s). Vastaavasti USB 3.0/USB 3.1 Gen 1 ‑yhteydet eivät
voi saavuttaa 4,8 Gbps:n siirtonopeutta. Todellisissa olosuhteissa tiedonsiirtonopeus tulee todennäköisesti olemaan enintään 400 Mt/s.
Tällä nopeudella USB 3.0/USB 3.1 Gen 1 on kymmenkertainen parannus USB 2.0:aan verrattuna.
Käyttökohteet
USB 3.0/USB 3.1 Gen 1 raivaavat kaistaa ja antavat laitteille enemmän tilaa tarjota entistä parempi kokonaiskokemus. Aikaisemmin videon
toisto USB-laitteelta oli hädin tuskin siedettävää (niin enimmäispiirtotarkkuuden, latenssin kuin videon pakkauksenkin kannalta), joten on
helppo uskoa, että USB-videoratkaisut toimivat paljon paremmin 5–10-kertaisella kaistanleveydellä. Single-Link DVI edellyttää lähes
2 Gbps:n tiedonsiirtonopeutta. 480 Mbps oli tämän kannalta rajoittava, kun taas 5 Gbps on lupaavaakin parempi. Luvatun 4,8 Gbps:n
nopeutensa ansiosta standardi soveltuu muun muuassa ulkoisiin RAID-asemiin ja muihin tuotteisiin, jotka eivät aikaisemmin sopineet USB:lle.
Alla luetellaan joitain tarjolla olevia SuperSpeed USB 3.0/USB 3.1 Gen 1 -tuotteita:
• Täysikokoiset ulkoiset USB 3.0/USB 3.1 Gen 1 ‑kiintolevyt
• Pienikokoiset ulkoiset USB 3.0/USB 3.1 Gen 1 ‑kiintolevyt
• USB 3.0/USB 3.1 Gen 1 ‑kiintolevytelakat ja ‑sovittimet
• USB 3.0/USB 3.1 Gen 1 ‑Flash-asemat ja ‑lukijat
• USB 3.0/USB 3.1 Gen 1 ‑SSD-asemat
• USB 3.0/USB 3.1 Gen 1 ‑RAID-asemat
• Optiset media-asemat
• Multimedialaitteet
• Verkot
• USB 3.0/USB 3.1 Gen 1 ‑sovitinkortit ja ‑jakajat
Yhteensopivuus
USB 3.0/USB 3.1 Gen 1 on onneksi suunniteltu alusta pitäen yhteensopivaksi USB 2.0:n kanssa. Vaikka USB 3.0/USB 3.1 Gen 1 hyödyntää
uuden protokollan korkeampaa nopeuspotentiaalia useammilla liitoskohdilla ja kaapeleilla, itse liitin on täsmälleen samanmuotoinen ja sen
neljä USB 2.0 ‑liitoskohtaa sijaitsevat samoissa paikoissa kuin ennenkin. USB 3.0/USB 3.1 Gen 1:ssä on viisi uutta liitoskohtaa, jotka siirtävät
tietoa uusien kaapeleiden kautta ja jotka tulevat kosketuksiin ainoastaan SuperSpeed USB ‑liitännän kanssa.
USB Type-C
USB Type-C on uusi pieni liitäntä. Se tukee useita uusia käteviä USB-standardeja (esimerkiksi USB 3.1 ja USB Power Delivery eli USB PD).
Tekniikka ja komponentit
11
Page 12
Alternate Mode (vaihtoehtoinen tila)
USB Type-C on uusi erittäin pienikokoinen standardiliitäntä. Se on noin kolmanneksen vanhan USB Type-A -liitännän koosta. Se on
standardiliitäntä, jota jokaisen laitteen pitäisi pystyä käyttämään. USB Type-C -portit voivat tukea useita eri protokollia vaihtoehtoisilla
tiloilla. Tämän ansiosta voit käyttää sovittimia, jotka tuottavat yhdestä USB-portista HDMI-, VGA- tai DisplayPort-signaalin tai muiden
liitäntästandardien signaaleja.
USB Power Delivery -virranjako
USB PD -standardi liittyy läheisesti USB Type-C -standardiin. Tällä hetkellä älypuhelimet, taulutietokoneet ja mobiililaitteet käyttävät usein
lataamiseen USB-yhteyttä. USB 2.0 -yhteydellä voi siirtää 2,5 wattia, mikä kyllä riittää puhelimen lataamiseen, mutta ei juuri muuhun.
Esimerkiksi kannettava voi vaatia jopa 60 wattia. USB Power Delivery -standardin ansiosta voidaan siirtää jopa 100 wattia. Se on myös
kaksisuuntainen, joten laite voi sekä lähettää että vastaanottaa virtaa. Lisäksi virtaa voidaan lähettää samanaikaisesti tiedonsiirron kanssa.
Tämän ansiosta saatamme päästä eroon kaikkien valmistajien omista latauskaapeleista, kun lataaminen on mahdollista USBstandardiliitännällä. Ehkä pian voit ladata kannettavasi samanlaisella kannettavalla akulla, jolla lataat älypuhelimia ja muita mobiililaitteita jo
nykyään. Voit yhdistää kannettavan ulkoiseen näyttöön, joka on yhteydessä virtakaapeliin: USB Type-C -yhteyden ansiosta ulkoinen näyttö
lataa tässä yhteydessä kannettavasi. Jotta tämä on mahdollista, laitteen ja kaapelin täytyy tukea USB Power Deliveryä. Pelkkä USB Type-C
-yhteys ei välttämättä riitä tähän.
USB Type-C ja USB 3.1
USB 3.1 on uusi USB-standardi. USB 3:n teoreettinen kaistanleveys on 5 gigabittiä sekunnissa, mutta USB 3.1:lle se on jopa 10 gigabittiä
sekunnissa. Kaistanleveys on siis jopa kaksinkertainen – ja yhtä nopea kuin ensimmäisen sukupolven Thunderbolt-liitännällä. USB Type-C ei
ole sama asia USB 3.1. USB Type-C tarkoittaa vain liitännän muotoa, mutta tekniikkana saattaa silti olla vain USB 2 tai USB 3.0. Itse asiassa
Nokian N1 Android -taulutietokoneessa on USB Type-C -liitäntä, mutta käytetty tekniikka on vain USB 2.0 – ei edes USB 3.0. Nämä
tekniikat liittyvät kuitenkin läheisesti toisiinsa.
Thunderbolt USB Type-C:n kautta
Thunderbolt on laiteliitäntä, joka yhdistää datan, kuvan, äänet ja virran yhteen liitäntään. Thunderbolt yhdistää PCI Expressin(PCIe) ja
DisplayPortin (DP) yhdeksi sarjasignaaliksi – lisäksi se tarjoaa samalla kaapelilla tasavirtaa. Thunderbolt 1 ja Thunderbolt 2 käyttävät samaa
liitäntää kuin miniDP (DisplayPort), jolla voidaan yhdistää oheislaitteita, kun taas Thunderbolt 3 käyttää USB Type-C -liitäntää
Kuva 1. Thunderbolt 1 ja Thunderbolt 3
1. Thunderbolt 1 ja Thunderbolt 2 (käyttävät miniDP-liitäntää)
2. Thunderbolt 3 (käyttää USB Type-C -liitäntää)
Thunderbolt 3 USB Type-C:n kautta
Thunderbolt 3 mahdollistaa USB Type-C -liitännät jopa 40 gigabitin sekuntinopeudella, minkä ansiosta tämä yksi portti hoitaa kaiken: se
tarjoaa nopeimman ja monipuolisimman tavan yhdistää mikä tahansa telakka, näyttö tai tietoväline, esimerkiksi ulkoinen kiintolevy.
Thunderbolt 3 yhdistää tuetut oheislaitteet USB Type-C -liitännän tai -portin avulla.
1. Thunderbolt 3 käyttää USB Type-C -liitäntää ja -kaapeleita – se on pienikokoinen ja kaksisuuntainen.
2. Thunderbolt 3 tukee jopa 40 gigabitin sekuntinopeutta.
3. Se on DisplayPort 1.4 -yhteensopiva, joten sitä voi käyttää nykyisten DisplayPort-näyttöjen, -laitteiden ja -kaapeleiden kanssa.
12
Tekniikka ja komponentit
Page 13
4. USB Power Delivery: virtaa voi siirtää jopa 130 wattia tuetuilla tietokoneilla.
Thunderbolt 3:n USB Type-C -liitäntöjen tärkeimmät
ominaisuudet
1. Thunderbolt, USB, DisplayPort ja USB Type-C -yhteyden virta ovat kaikki käytettävissä yhdellä kaapelilla (ominaisuudet vaihtelevat eri
tuotteissa).
2. USB Type-C -liitäntä ja -kaapelit ovat pieniä ja kaksisuuntaisia.
3. Tukee Thunderbolt-verkkotoimintoja (*vaihtelee eri tuotteiden välillä).
4. Tukee jopa 4K-näyttöjä.
5. Tiedonsiirtonopeus on jopa 40 gigabittiä sekunnissa.
HUOMAUTUS: Tiedonsiirtonopeus voi vaihdella eri laitteilla.
Thunderbolt-kuvakkeet
Kuva 2. Thunderbolt-kuvakemuunnelmat
HDMI 1.4 a
Tässä aiheessa käsitellään HDMI 1.4a:n ominaisuuksia ja etuja.
HDMI (High-Definition Multimedia Interface) on alan tukema, pakkaamaton, täysin digitaalinen äänen-/kuvansiirtoliitin. Sillä voi yhdistää
mitkä tahansa HDMI-yhteensopivat ääni- tai kuvalähteet (esim. DVD-soitin tai viritin-vahvistin) äänen- tai videontoistolaitteeseen (esim.
digitaaliseen televisioon (DTV)). HDMI on tarkoitettu käytettäväksi televisioiden ja DVD-soitinten kanssa. Kaapeleiden pienempi lukumäärä
ja sisällönsuojausominaisuudet ovat hyödyistä tärkeimpiä. HDMI tukee tavallisen, parannetun ja teräväpiirtovideon sekä monikanavaisen
digitaalisen äänen siirtoa yhdellä kaapelilla.
HDMI 1.4a:n ominaisuudet
• HDMI Ethernet Channel – Lisää HDMI-liitäntään nopean verkkoyhteyden, minkä ansiosta käyttäjät saavat parhaan hyödyn verkkoon
liitetyistä laitteistaan ilman erillistä Ethernet-kaapelia.
• Audio Return Channel – Tämän avulla sisäänrakennetulla virittimellä varustettu, HDMI-kaapelilla kytketty televisio voi lähettää
äänitietoja surround-äänijärjestelmään, jolloin erillistä äänikaapelia ei tarvita.
• 3D – Määrittää yleisimpien 3D- videoformaattien tulo- ja lähtöprotokollat, mikä mahdollistaa 3D-peli- ja -kotiteatterisovellusten käytön
tulevaisuudessa.
• Sisältötyyppi – Sisältötyyppien reaaliaikainen viestittäminen näyttö- ja lähdelaitteiden välillä mahdollistaa TV:n kuva-asetusten
optimoinnin sisältötyypin mukaan.
• Enemmän väritilaa – Lisää tuen uusille värimalleille, joita käytetään digikuvauksessa ja tietokonegrafiikassa.
• 4K-tuki – Mahdollistaa 1080p:tä huomattavasti paremman videotarkkuuden tukien seuraavan sukupolven näyttöjä, jotka kilpailevat
monissa kaupallisissa elokuvateattereissa käytettyjen Digital Cinema -järjestelmien kanssa.
• Micro HDMI -liitin – Uusi, pieni liitin puhelimille ja muille kannettaville laitteille, joka tukee jopa 1080p:n videotarkkuutta.
• Autoliitäntä – Autojen erityispiirteisiin suunnitellut uudet kaapelit ja liittimet tarjoavat aidon HD-katselukokemuksen.
HDMI:n edut
• Laadukas HDMI siirtää pakkaamatonta digitaalista audiota ja videota, taaten parhaan ja selkeimmän kuvanlaadun
• Edullinen HDMI tarjoaa digitaalisen liittymän laadun ja toiminnot sekä tukee pakkaamattomia videoformaatteja yksinkertaisessa,
kustannustehokkaassa muodossa.
Tekniikka ja komponentit
13
Page 14
• Audio HDMI tukee useita audiomuotoja tavallisesta stereosta monikanavaiseen surround-ääneen
• HDMI mahdollistaa kuvan ja monikanavaisen äänen siirron saman kaapelin kautta. Se on edullisempi, yksinkertaisempi ja
helppokäyttöisempi kuin perinteisten A/V-järjestelmien monikaapelijärjestelmät.
• HDMI tukee kuvanlähteen (kuten DVD-soittimen) ja digi-TV:n välistä tiedonsiirtoa, mikä mahdollistaa uusien toimintojen käytön.
Virtapainikkeen merkkivalon toiminta
Eräissä Dell Latitude -järjestelmissä virtapainikkeen merkkivalolla ilmaistaan järjestelmän tilaa. Virtapainikkeen valo syttyy, kun painiketta
painetaan. Jos järjestelmässä on valinnainen virtapainike/sormenjälkitunnistin, virtapainikkeessa ei ole merkkivaloa. Järjestelmän tilaa
ilmaistaan kaikkien muiden käytettävissä olevien merkkivalojen avulla.
Virtapainikkeen merkkivalon toiminta (ei
sormenjälkitunnistinta)
• Järjestelmä on PÄÄLLÄ (S0) = Tasainen, valkoinen merkkivalo
• Järjestelmä on lepotilassa/valmiustilassa (S3, SOix) = Merkkivalo pois päältä
• Järjestelmä on pois päältä/horrostilassa (S4/S5) = Merkkivalo pois päältä
Virtapainikkeen merkkivalon toiminta
(sormenjälkitunnistin)
• Laite käynnistyy, kun virtapainiketta painetaan 50 ms – 2 s.
• Virtapainike ei huomioi seuraavia painalluksia ennen kuin käyttäjä on ilmaissut läsnäolonsa (Sign-Of-Life, SOL).
• Järjestelmän merkkivalo syttyy, kun virtapainiketta painetaan.
• Kaikki käytettävissä olevat merkkivalot (näppäimistön taustavalon / Caps Lock -näppäimen / akun varauksen merkkivalot) syttyvät ja
ilmaisevat tietyn toiminnon.
• Merkkiääni on oletuksena pois käytöstä. Voit ottaa sen käyttöön BIOS-määrityksistä.
• Varmistusjärjestelmiä ei aikakatkaista, jos järjestelmän toiminta keskeytyy kirjautumisen aikana.
• Dell-logo: Käynnistyy 2 sekunnin kuluttua virtapainikkeen painamisesta.
• Täydellinen käynnistys: 22 sekuntia virtapainikkeen painamisesta.
• Alla on esimerkkiaikajanoja:
14
Tekniikka ja komponentit
Page 15
Sormenjälkitunnistimella varustetussa virtapainikkeessa ei ole merkkivaloa. Järjestelmän tila ilmaistaan muiden käytettävissä olevien
merkkivalojen avulla.
• Verkkolaitteen merkkivalo:
○ Virtaliitännän merkkivalo ilmaisee, milloin laite toimii verkkovirralla.
• Akun merkkivalo:
○ Jos tietokone on kytketty pistorasiaan, valo toimii seuraavasti:
1. Tasaisen valkoinen – Akkua ladataan. Valo sammuu, kun lataus on valmis.
○ Jos tietokoneen akku on vähissä, valo toimii seuraavasti:
1. Pois päältä – akku on riittävästi ladattu (tai tietokone on sammutettu).
2. Tasainen keltainen – Akun lataus on kriittisen vähissä. Akkuvirtaa riittää alle 30 minuutin käyttöön.
• Kameran merkkivalo
○ Valkoinen merkkivalo palaa, kun kamera on käynnissä.
• Mikrofonin mykistyksen merkkivalo:
○ Kun mikrofonin mykistys on käytössä, F4-näppäimen merkkivalo palaa valkoisena.
• RJ45-merkkivalot:
○
Taulukko 2. Merkkivalot RJ45-portin molemmin puolin
Linkin nopeuden ilmaisin (vasen) Toimintailmaisin (oikea)
Vihreä Keltainen
Tekniikka ja komponentit 15
Page 16
3
16 Järjestelmän tärkeimmät komponentit
Page 17
Järjestelmän tärkeimmät komponentit
Järjestelmän tärkeimmät komponentit 17
Page 18
1. Rungon suojus
2. Jäähdytyselementti
3. Virtaliitäntä
4. Järjestelmän tuuletin
5. Emolevy
6. Battery (Akku)
7. Sisäkehys
8. Kaiuttimet
9. Älykortinlukija
10. Kosketuslevyn painikekortti
11. LED-kortti
12. Näyttökokoonpano
13. Kämmentukikokoonpano
14. SSD-asema
15. Nappiparisto
16. Muistimoduulit
17. WLAN-kortti
HUOMAUTUS: Dell toimittaa luettelon osista ja niiden osanumeroista ostetun alkuperäisen järjestelmäkokoonpanon
osalta. Nämä osat ovat saatavilla asiakkaan ostamien takuiden mukaisesti. Lisätietoja ostovaihtoehdoista saa ottamalla
yhteyttä Dell-myyntiedustajaan.
18 Järjestelmän tärkeimmät komponentit
Page 19
Purkaminen ja kokoaminen
MicroSD-kortti
MicroSD-kortin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
Vaiheet
1. Vapauta microSD-kortti tietokoneesta painamalla sitä [1].
2. Vedä microSD-kortti ulos tietokoneesta [2].
4
MicroSD-kortin asentaminen
Vaiheet
1. Kohdista microSD-kortti paikalleen tietokoneeseen [1].
2. Työnnä microSD-kortti paikkaansa siten, että se napsahtaa paikoilleen [2].
Purkaminen ja kokoaminen 19
Page 20
3. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Rungon suojus
Rungon suojuksen irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
Vaiheet
1. Löysennä kahdeksaa ankkuriruuvia [1].
20
Purkaminen ja kokoaminen
Page 21
2. Käytä muovipuikkoa [1] kangetessasi rungon suojusta. Aloita vasemmasta yläkulmasta ja avaa rungon suojus jatkamalla reunoja myöten
[2].
Purkaminen ja kokoaminen
21
Page 22
3. Nosta rungon suojus pois tietokoneesta.
22
Purkaminen ja kokoaminen
Page 23
Rungon suojuksen asentaminen
Vaiheet
1. Kohdista ja aseta rungon suojus tietokoneeseen.
Purkaminen ja kokoaminen
23
Page 24
2. Napsauta rungon suojuksen reunat paikoilleen painamalla.
24
Purkaminen ja kokoaminen
Page 25
3. Kiristä kahdeksan ankkuriruuvia, joilla rungon suojus kiinnittyy tietokoneeseen.
Purkaminen ja kokoaminen
25
Page 26
Seuraavat vaiheet
1. Asenna microSD-kortti.
2. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Akku
Litiumioniakkua koskevat turvallisuusohjeet
VAROITUS:
• Käsittele litiumioniakkuja varoen.
• Pura akun varausta mahdollisimman paljon ennen sen irrottamista järjestelmästä. Se onnistuu irrottamalla
verkkolaite järjestelmästä, jotta akku tyhjentyy.
• Älä murskaa, pudota tai hajota akkua tai lävistä sitä vierailla esineillä.
• Älä altista akkua tai purettuja akkuja ja akkukennoja korkeille lämpötiloille.
• Älä kohdista painetta akun pintaan.
• Älä taivuta akkua.
• Älä käytä minkäänlaisia työkaluja akun kampeamiseen tai akkua vasten.
• Pidä huoli, ettet hukkaa tuotteen huollon aikana irrotettuja ruuveja, sillä ne saattavat puhkaista akun tai vahingoittaa
muita järjestelmän osia.
• Jos akku juuttuu laitteeseen turpoamisen takia, älä yritä irrottaa sitä, koska litiumioniakun puhkaiseminen,
taivuttaminen tai murskaaminen voi olla vaarallista. Pyydä tällaisissa tapauksissa ohjeita Dellin tekniseltä tuelta.
Katso tiedot osoitteesta www.dell.com/contactdell.
• Käytä ainoastaan alkuperäisiä akkuja, joita on saatavilla osoitteesta www.dell.com ja Dellin valtuutetuilta
kumppaneilta ja jälleenmyyjiltä.
Akun irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
Vaiheet
1. Irrota akkukaapeli emolevyn liitännästä.
26
Purkaminen ja kokoaminen
Page 27
2. Löysennä ankkuriruuvia, jolla akku on kiinnitetty kämmentukeen [1].
3. Työnnä akkua sisäänpäin ja nosta akku irti kämmentuesta [2].
Purkaminen ja kokoaminen
27
Page 28
Akun asentaminen
Vaiheet
1. Kohdista ja työnnä akku kämmentukeen [1].
2. Kiinnitä akku kämmentukeen kiristämällä ankkuriruuvi [2].
28
Purkaminen ja kokoaminen
Page 29
3. Kytke akkukaapeli emolevyssä olevaan liitäntään .
Purkaminen ja kokoaminen
29
Page 30
Seuraavat vaiheet
1. Asenna rungon suojus.
2. Asenna microSD-kortti.
3. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
WWAN-kortti
WWAN-kortin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Irrota ruuvi (M2x3), jolla WWAN-kortin kiinnike kiinnittyy emolevyyn [1].
2. Irrota WWAN-kortin kiinnike, joka kiinnittää WWAN-antennikaapelit [2].
3. Irrota WWAN-antennikaapelit WWAN-kortin liitännöistä [3].
4. Vedä ja nosta WWAN-kortti irti emolevyn korttipaikasta [4].
30
Purkaminen ja kokoaminen
Page 31
WWAN-kortin asentaminen
Tietoja tehtävästä
VAROITUS: Älä laita WWAN-kortin alle kaapeleita, jotta kortti ei vioitu vahingossa.
Vaiheet
1. Aseta WWAN-kortti emolevyn kantaan [1].
2. Kytke WWAN-antennikaapelit WWAN-kortin liitäntöihin [2].
3. Aseta WWAN-kortin pidike paikoilleen WWAN-kaapeleiden kiinnittämiseksi WWAN-korttiin [3].
4. Asenna ruuvi (M2x3), jolla WWAN-kortin kiinnike kiinnittyy WWAN-korttiin [4].
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
WLAN-kortti
WLAN-kortin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Irrota ruuvi (M2x3), jolla WLAN-kortin kiinnike kiinnittyy emolevyyn [1].
2. Irrota WLAN-kortin kiinnike, joka kiinnittää WLAN-antennikaapelit paikalleen [2].
3. Irrota WLAN-antennikaapelit WLAN-kortin liitännöistä [3].
4. Vedä ja nosta WLAN-kortti irti emolevyn korttipaikasta [4].
Purkaminen ja kokoaminen
31
Page 32
WLAN-kortin asentaminen
Tietoja tehtävästä
VAROITUS: Älä laita WLAN-kortin alle kaapeleita, jotta kortti ei vioitu vahingossa.
Vaiheet
1. Aseta WLAN-kortti emolevyn kantaan [1].
2. Kytke WLAN-antennikaapelit WLAN-kortin liitäntöihin [2].
3. Aseta WLAN-kortin kiinnike paikoilleen WLAN-antennikaapeleiden kiinnittämiseksi WLAN-korttiin [3].
4. Asenna ruuvi (M2x3), jolla WLAN-kortin kiinnike kiinnittyy WLAN-korttiin [4].
32
Purkaminen ja kokoaminen
Page 33
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Nappiparisto
Nappipariston irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Irrota nappipariston kaapeli emolevyn liitännästä [1].
2. Irrota nappiparisto emolevystä [2].
Purkaminen ja kokoaminen
33
Page 34
Nappipariston asentaminen
Vaiheet
1. Aseta nappiparisto emolevylle [1].
2. Kytke nappipariston kaapeli emolevyn liitäntään [2].
34
Purkaminen ja kokoaminen
Page 35
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Muistimoduulit
Muistimoduulin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Kankea muistimoduulin kiinnikkeitä, kunnes muistimoduuli ponnahtaa ylös [1].
2. Irrota muistimoduuli muistimoduulipaikasta [2].
Purkaminen ja kokoaminen
35
Page 36
Muistimoduulin asentaminen
Vaiheet
1. Kohdista muistimoduulin lovi muistimoduulin kannan kielekkeeseen.
2. Työnnä moduuli viistosti paikkaan [1].
3. Paina muistimoduulia alaspäin, kunnes salvat kiinnittävät sen paikalleen [2].
HUOMAUTUS: Jos et kuule napsahdusta, irrota muistimoduuli ja asenna se uudestaan.
36 Purkaminen ja kokoaminen
Page 37
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Virtaliitäntä
Virtaliitännän irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet

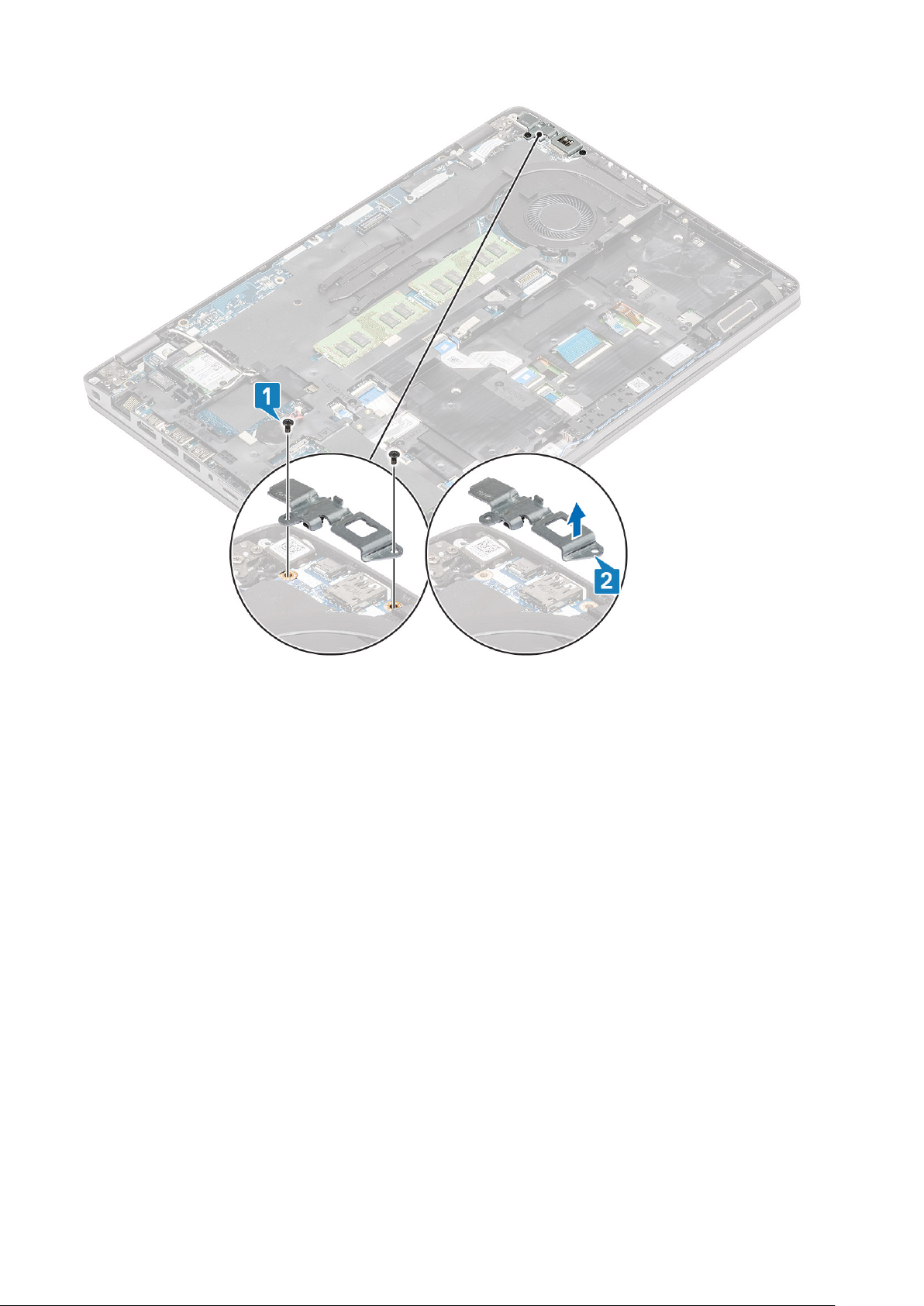

1. Irrota kaksi ruuvia (M2x5), jolla Type-C-portin pidike on kiinnitetty emolevyyn [1].
2. Nosta Type-C-pidike pois tietokoneesta [2].
Purkaminen ja kokoaminen
37
Page 38
3. Irrota virtaliitännän kaapeli emolevyn liitännästä ja irrota virtaliitäntä tietokoneesta [1, 2].
38
Purkaminen ja kokoaminen
Page 39
Virtaliitännän asentaminen
Vaiheet
1. Aseta virtaliitäntä paikkaansa tietokoneeseen [1].
2. Kytke virtaliitännän kaapeli emolevyn liittimeen [2].
Purkaminen ja kokoaminen
39
Page 40
3. Aseta Type-C-pidike paikalleen tietokoneeseen [1].
4. Asenna kaksi ruuvia (M2x5), joilla Type-C-pidike kiinnittyy kämmentukeen [2].
40
Purkaminen ja kokoaminen
Page 41
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Kiintolevyasema (HDD)
Kiintolevyaseman poistaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Irrota kiintolevyaseman kaapeli emolevystä. [1]
Purkaminen ja kokoaminen
41
Page 42
2. Irrota neljä M2x2.7-ruuvia, joilla kiintolevykokoonpano kiinnittyy tietokoneeseen [2].
3. Irrota kiintolevykokoonpano järjestelmästä [3].
4. Irrota kiintolevyn kaapeli emolevystä.
5. Irrota neljä M3x3-ruuvia, joilla kiintolevyn kannake kiinnittyy tietokoneeseen.
6. Irrota kiintolevyn kannake.
Kiintolevyaseman asentaminen
Vaiheet
1. Aseta kiintolevyn kiinnike paikalleen.
2. Kiristä neljä M3x3-ruuvia, jotka kiinnittävät metallisen kannakkeen kiintolevyasemaan.
3. Kytke kiintolevyn kaapeli.

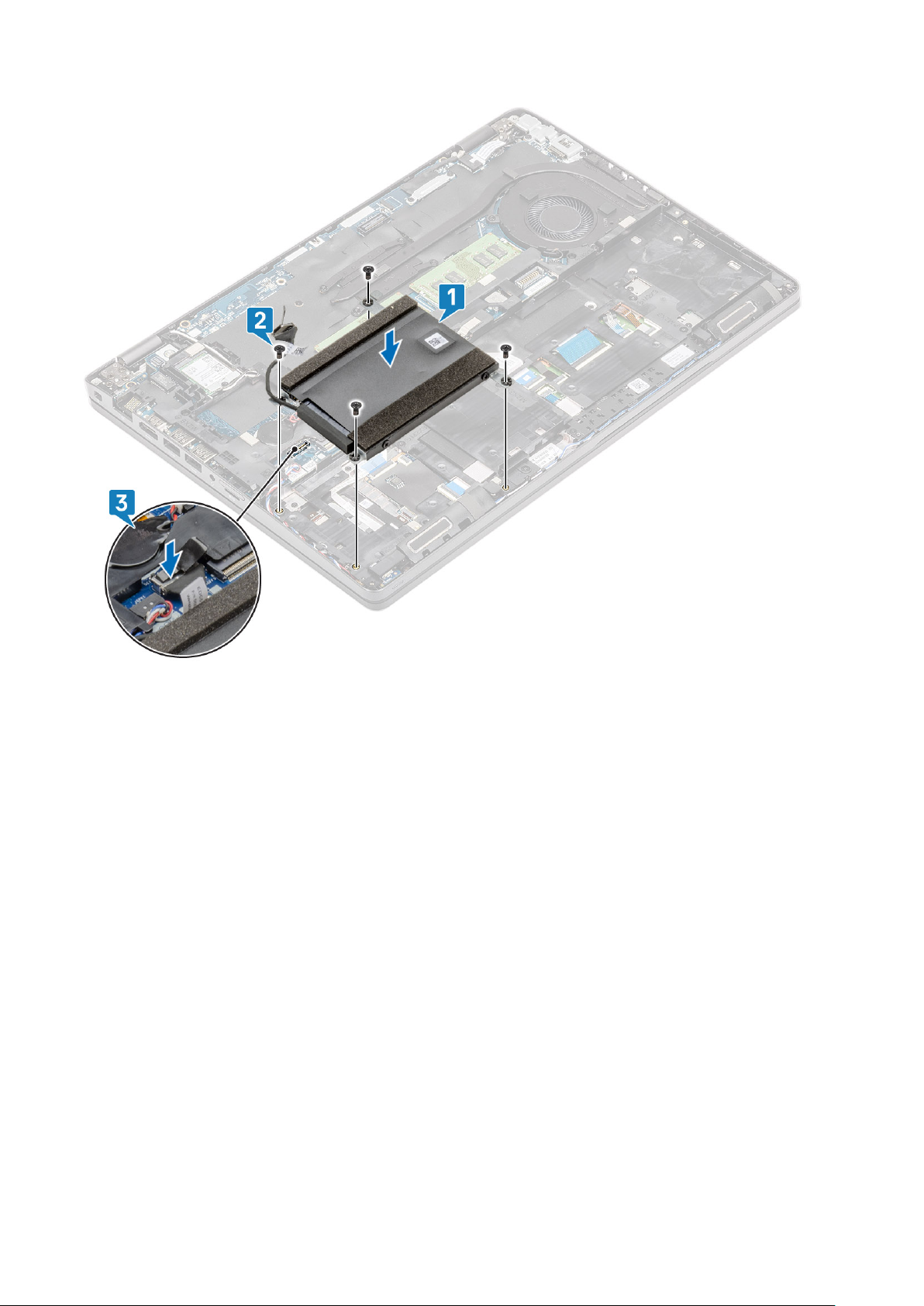

4. Aseta kiintolevyasema paikoilleen tietokoneeseen [1].
42
Purkaminen ja kokoaminen
Page 43
5. Kiristä neljä M2x2.7-ruuvia, joilla kiintolevyasema kiinnittyy tietokoneeseen [2].
6. Liitä kiintolevyaseman kaapeli emolevyyn [3].
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Puolijohdekiintolevy
M.2 SSD -aseman irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Irrota teippi SSD-moduulin päältä [1].
2. Irrota ruuvi (M2x3), jolla M.2 SSD -asema kiinnittyy kämmentukeen [2].
3. Nosta M.2 SSD -asema pois tietokoneesta [3].
Purkaminen ja kokoaminen
43
Page 44
M.2 SSD -aseman asentaminen
Vaiheet
1. Aseta M.2 SSD -asema paikkaansa kämmentuessa [1].
2. Asenna ruuvi (M2x3), jolla M.2 SSD -asema kiinnittyy kämmentukeen [2].
3. Kiinnitä teippi M.2 SSD -asemaan [3].
44
Purkaminen ja kokoaminen
Page 45
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
SSD-kiinnike
SSD-kiinnikkeen irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota M.2 SSD
Vaiheet
1. Irrota yksi ruuvi (M2x3), jolla kiinnike kiinnittyy kämmentukeen [1].
2. Nosta SSD-kiinnike kämmentuen lovesta [2].
Purkaminen ja kokoaminen
45
Page 46
SSD-kiinnikkeen asentaminen
Vaiheet
1. Kohdista kiinnike ja aseta se kämmentuen loveen [1].
2. Asenna ruuvi (M2x3), jolla kiinnike kiinnittyy kämmentukeen [2].
46
Purkaminen ja kokoaminen
Page 47
Seuraavat vaiheet
1. Asenna M.2 SSD.
2. Asenna akku.
3. Asenna rungon suojus.
4. Asenna microSD-kortti.
5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Sisäkehys
Sisäkehyksen irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota WLAN-kortti.
6. Irrota M.2 SSD
7. Irrota M.2 SSD -kiinnike
Vaiheet
1. Irrota WLAN-antennikaapelit.
Purkaminen ja kokoaminen
47
Page 48
2. Irrota neljä (M2x5) ruuvia, joilla sisäkehys kiinnittyy emolevyyn [1].
3. Irrota kuusi (M2x3) ruuvia, joilla sisäkehys kiinnittyy järjestelmän runkoon [2].
4. Nosta sisäkehys pois järjestelmän kotelosta [3].
48
Purkaminen ja kokoaminen
Page 49
Sisäkehyksen asentaminen
Vaiheet
1. Kohdista ja aseta sisäkehys järjestelmän runkoon [1].
2. Asenna kuusi (M2x3) ruuvia, joilla sisäkehys kiinnittyy järjestelmän runkoon [2].
3. Asenna neljä (M2x5) ruuvia, joilla sisäkehys kiinnittyy järjestelmän runkoon [3].
Purkaminen ja kokoaminen
49
Page 50
4. Reititä uudelleen WLAN-antennikaapelit.
50
Purkaminen ja kokoaminen
Page 51
Seuraavat vaiheet
1. Asenna M.2 SSD -pidike.
2. Asenna M.2 SSD.
3. Asenna WLAN-kortti.
4. Asenna akku.
5. Asenna rungon suojus.
6. Asenna microSD-kortti.
7. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Älykortinlukija
Älykortinlukijam irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota WLAN-kortti.
6. Irrota sisäkehys.
Purkaminen ja kokoaminen
51
Page 52
Vaiheet
1. Irrota älykortinlukijan joustava litteä kaapeli (FFC) USH-kortin liittimestä [1].
2. Irrota älykortinlukijan FFC kämmentuesta [2].
3. Irrota neljä (M2x3) ruuvia, joilla älykortti kiinnittyy kämmentukeen [1].
4. Nosta älykortinlukijan kortti irti kämmentuesta [2].
52
Purkaminen ja kokoaminen
Page 53
Älykortinlukijan asentaminen
Vaiheet
1. Aseta älykortinlukijan kortti kämmentukeen [1].
2. Asenna neljä (M2x3) ruuvia, joilla älykortinlukija kiinnittyy kämmentukeen [2].
Purkaminen ja kokoaminen
53
Page 54
3. Kytke älykortinlukijan FFC USH-kortin liittimeen [1].
4. Liitä älykortinlukijan FFC kämmentukeen [2].
54
Purkaminen ja kokoaminen
Page 55
Seuraavat vaiheet
1. Asenna sisäkehys.
2. Asenna WLAN-kortti.
3. Asenna akku.
4. Asenna rungon suojus.
5. Asenna microSD-kortti.
6. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Kosketuslevyn painikkeet
Kosketuslevyn painikekortin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota kaiutin.
Vaiheet
1. Avaa salpa ja irrota älykortinlukijan nauhakaapeli USH-kortista [1].
2. Irrota älykortinlukijan nauhakaapeli kämmentuesta [2] ja irrota kosketuslevyn painikekortin kaapeli kosketuslevyn liitännästä [3].
Purkaminen ja kokoaminen
55
Page 56
3. Irrota kaksi ruuvia (M2x3), joilla kosketuslevyn painikekortin kiinnike on kiinnitetty kämmentukeen [1].
4. Nosta kosketuslevyn painikekortin kiinnike pois tietokoneesta [2].
56
Purkaminen ja kokoaminen
Page 57
Kosketuslevyn painikekortin asentaminen
Vaiheet
1. Aseta kosketuslevyn painikekortti kämmentuessa olevaan paikkaan [1].
2. Asenna kaksi ruuvia (M2x3), joilla kosketuslevyn painikekortti kiinnittyy kämmentukeen [2].
Purkaminen ja kokoaminen
57
Page 58
3. Kytke älykortinlukijan joustava piirilevy USH-korttiin [1].
4. Kiinnitä joustava piirilevy kämmentukeen [2] ja kytke kosketuslevyn painikekortin kaapeli kosketuslevyn liitäntään [3].
58
Purkaminen ja kokoaminen
Page 59
Seuraavat vaiheet
1. Asenna kaiutin.
2. Asenna akku.
3. Asenna rungon suojus.
4. Asenna microSD-kortti.
5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
LED-kortti
LED-kortin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Irrota USH-tytärkortin joustava piirilevy USH-tytärkortista [1, 2].
Purkaminen ja kokoaminen
59
Page 60
2. Irrota LED-kortin kaapeli emolevyn liitännästä [1].
3. Irrota LED-kortin kaapeli reititysohjaimista [2].
60
Purkaminen ja kokoaminen
Page 61
4. Irrota ruuvi (M2x3), jolla LED-kortti kiinnittyy kämmentukeen [1].
5. Nosta LED-kortti pois tietokoneesta [2].
Purkaminen ja kokoaminen
61
Page 62
LED-kortin asentaminen
Vaiheet
1. Aseta LED-kortti paikalleen ja kohdista LED-kortin ruuvinreiät kämmentuen ruuvinreikään [1].
2. Asenna ruuvi (M2x3), jolla LED-kortti kiinnittyy kämmentukeen [2].
62
Purkaminen ja kokoaminen
Page 63
3. Kytke LED-kortin kaapeli emolevyn liitäntään ja reititä LED-kortin kaapeli [1, 2].
Purkaminen ja kokoaminen
63
Page 64
4. Kytke ja kiinnitä USH-tytärkortin nauhakaapeli USB-tytärkorttiin [1, 2].
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Kaiuttimet
Kaiuttimien irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota LED-kortti.
Vaiheet
1. Irrota kaiutinkaapeli emolevyn liitännästä .
2. Irrota teipit ja vedä kaiutinkaapeli irti reititysohjaimista.
64
Purkaminen ja kokoaminen
Page 65
3. Nosta kaiuttimet irti kämmentuesta.
Purkaminen ja kokoaminen
65
Page 66
Kaiuttimien asentaminen
Vaiheet
1. Aseta kaiuttimet kämmentuessa oleviin paikkoihin kohdistustappien ja kumiholkkien avulla.
2. Vedä kaiutinkaapelit reititysohjainten läpi.
Kiinnitä teippi, joilla kaiutinkaapeli kiinnittyy kämmentukeen [1].
3.
4. Kytke kaiutinkaapeli emolevyn liitäntään .
66
Purkaminen ja kokoaminen
Page 67
Seuraavat vaiheet
1. Asenna LED-kortti.
2. Asenna akku.
3. Asenna rungon suojus.
4. Asenna microSD-kortti.
5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Jäähdytyselementti
Jäähdytyselementin irrottaminen – UMA
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Löysennä neljää (M2x3) -ruuvia, joilla jäähdytyselementti on kiinnitetty emolevyyn [1].
2. Nosta jäähdytyselementti pois emolevyltä [2].
Purkaminen ja kokoaminen
67
Page 68
Jäähdytyselementin asentaminen – UMA
Vaiheet
1. Aseta jäähdytyselementti emolevylle ja kohdista jäähdytyselementin ruuvinreiät emolevyn ruuvinreikiin [1].
2. Kiristä jäähdytyselementin emolevyyn kiinnittävät neljä (M2x3) ruuvia oikeassa järjestyksessä (merkitty jäähdytyselementtiin) [2].
68
Purkaminen ja kokoaminen
Page 69
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Järjestelmän tuuletin
Kotelotuulettimen irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Vaiheet
1. Irrota järjestelmän tuulettimen kaapeli emolevyn liitännästä.
Purkaminen ja kokoaminen
69
Page 70
2. Irrota kaksi M2x5-ruuvia, joilla järjestelmän tuuletin on kiinnitetty kämmentukeen [1].
3. Nosta järjestelmän tuuletin pois tietokoneesta [2].
70
Purkaminen ja kokoaminen
Page 71
Kotelotuulettimen asentaminen
Vaiheet
1. Kohdista järjestelmän tuulettimen ruuvinreiät kämmentuen ruuvinreikiin [1].
2. Asenna kaksi ruuvia (M2x5), joilla järjestelmän tuuletin kiinnittyy kämmentukeen [2]
Purkaminen ja kokoaminen
71
Page 72
3. Kytke järjestelmän tuulettimen kaapeli emolevyn liitäntään .
72
Purkaminen ja kokoaminen
Page 73
Seuraavat vaiheet
1. Asenna akku.
2. Asenna rungon suojus.
3. Asenna microSD-kortti.
4. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Emolevy
Emolevyn irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota muistimoduuli.
6. Irrota WLAN-kortti.
7. Irrota nappiparisto.
8. Irrota virtaliitäntä.
9. Irrota M.2 SSD.
10. Irrota jäähdytyselementti.
11. Irrota järjestelmän tuuletin.
Vaiheet
1. Työnnä SIM-kortti ulos SIM-korttipaikasta [1, 2].
Purkaminen ja kokoaminen
73
Page 74
2. Nosta salpaa ja irrota seuraavat kaapelit emolevystä:
a. LED-kortin kaapeli [3].
b. USH FFC [4].
c. kosketuslevyn FFC [5].
3. Irrota kaksi (M2x3) ruuvia, joilla eDP-kiinnike kiinnittyy emolevyyn [1].
4. Irrota eDP-kiinnike tietokoneesta [2].
5. Nosta salpaa ja irrota eDP-kaapeli emolevyn liittimestä [3].
74
Purkaminen ja kokoaminen
Page 75
6. Irrota viisi (M2x3) ruuvia, joilla emolevy kiinnittyy kämmentukeen [1].
7. Nosta emolevy pois tietokoneesta [2].
Purkaminen ja kokoaminen
75
Page 76
Emolevyn asentaminen
Vaiheet
1. Kohdista ja aseta emolevy kämmentukeen [1].
2. Asenna viisi (M2x3) ruuvia, joilla emolevy kiinnittyy kämmentukeen [2].
76
Purkaminen ja kokoaminen
Page 77
3. Kytke eDP-kaapeli emolevyn liittimeen [1].
4. Aseta eDP-tukikiinnike eDP-liittimen yläpuolelle [2].
5. Asenna kaksi (M2x3) ruuvia, joilla eDP-kiinnike kiinnittyy emolevyyn [3].
Purkaminen ja kokoaminen
77
Page 78
6. Aseta SIM-kortti SIM-korttipaikkaan [1].
7. Liitä seuraavat kaapelit emolevyyn:
a. LED-kortin kaapeli [2]
b. USH FFC [3]
c. Kosketuslevyn FFC [4]
78
Purkaminen ja kokoaminen
Page 79
Seuraavat vaiheet
1. Asenna järjestelmän tuuletin.
2. Asenna jäähdytyselementti.
3. Asenna M.2 SSD.
4. Asenna virtaliitäntä.
5. Asenna nappiparisto.
6. Asenna WLAN-kortti.
7. Asenna muistimoduuli.
8. Asenna akku.
9. Asenna rungon suojus.
10. Asenna microSD-kortti.
11. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Näppäimistö
Näppäimistön irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
Purkaminen ja kokoaminen
79
Page 80
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota kaiutin.
6. Irrota muistimoduuli.
7. Irrota järjestelmän tuuletin.
8. Irrota virtaliitäntä.
9. Irrota WLAN-kortti.
10. Irrota emolevy.
HUOMAUTUS: Emolevy voidaan irrottaa, vaikka jäähdytyselementti olisi kiinnitetty siihen.
11. Irrota nappiparisto.
Vaiheet
1. Nosta salpa ja irrota taustavalon kaapeli ja näppäimistön kaapeli kosketuslevyn liitännöistä.
2. Irrota 22 (M2x2) ruuvia, joilla näppäimistö on kiinnitetty kämmentukeen [1]..
3.
80
HUOMAUTUS
kämmentukeen.
Irrota näppäimistö tietokoneesta [2].
Purkaminen ja kokoaminen
: Kosketuslevyn FFC-kaapeli peittää yhden ruuvin, jolla näppäimistökokoonpano kiinnittyy
Page 81
Näppäimistön asentaminen
Vaiheet
1. Kohdista ja aseta näppäimistö kämmentuelle [1].
2. Asenna 22 (M2x2) ruuvia, joilla näppäimistö kiinnittyy kämmentukeen [2].
Purkaminen ja kokoaminen
81
Page 82
3. Kytke taustavalon kaapeli ja näppäimistön kaapeli kosketuslevyn liitäntöihin.
82
Purkaminen ja kokoaminen
Page 83
Seuraavat vaiheet
1. Asenna nappiparisto.
2. Asenna emolevy.
HUOMAUTUS: Emolevy voidaan asentaa, vaikka jäähdytyselementti olisi kiinnitetty siihen.
3. Asenna WLAN-kortti.
4. Asenna virtaliitäntä.
5. Asenna järjestelmän tuuletin.
6. Asenna muistimoduuli.
7. Asenna kaiutin.
8. Asenna akku.
9. Asenna rungon suojus.
10. Asenna microSD-kortti.
11. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Näppäimistön kiinnike
Näppäimistön pidikkeen irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota kaiutin.
Purkaminen ja kokoaminen
83
Page 84
6. Irrota muistimoduuli.
7. Irrota järjestelmän tuuletin.
8. Irrota virtaliitäntä.
9. Irrota WLAN-kortti.
10. Irrota emolevy.
HUOMAUTUS: Emolevy voidaan irrottaa, vaikka jäähdytyselementti olisi kiinnitetty siihen.
11. Irrota nappiparisto.
12. Irrota näppäimistö.
Vaiheet
1. Irrota kaksitoista ruuvia (M2x2), joilla näppäimistö kiinnittyy näppäimistön kiinnikkeeseen [1].
2. Irrota näppäimistö näppäimistön kiinnikkeestä [2].
Näppäimistön pidikkeen asentaminen
Vaiheet
1. Kohdista ja aseta näppäimistö näppäimistön kiinnikkeelle [1].
2. Asenna 12 ruuvia (M2x2), joilla näppäimistö kiinnittyy näppäimistön kiinnikkeeseen [2].
84
Purkaminen ja kokoaminen
Page 85
Seuraavat vaiheet
1. Asenna näppäimistö.
2. Asenna nappiparisto.
3. Asenna emolevy.
HUOMAUTUS: Emolevy voidaan asentaa, vaikka jäähdytyselementti olisi kiinnitetty siihen.
4. Asenna WLAN-kortti.
5. Asenna virtaliitäntä.
6. Asenna muistimoduuli.
7. Asenna järjestelmän tuuletin.
8. Asenna kaiutin.
9. Asenna akku.
10. Asenna rungon suojus.
11. Asenna microSD-kortti.
12. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Virtapainike
varustetun virtapainikkeen irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
Purkaminen ja kokoaminen
85
Page 86
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota kaiutin.
6. Irrota muistimoduuli.
7. Irrota järjestelmän tuuletin.
8. Irrota virtaliitäntä.
9. Irrota WLAN-kortti.
10. Irrota emolevy.
HUOMAUTUS: Emolevy voidaan irrottaa, vaikka jäähdytyselementti olisi kiinnitetty siihen.
11. Irrota nappiparisto.
12. Irrota näppäimistö.
Vaiheet
1. Irrota kaksi (M2x2) ruuvia, joilla varustettu virtapainike kiinnittyy kämmentukeen [1].
2. Nosta varustettu virtapainike irti kämmentuesta [2].
varustetun virtapainikkeen asentaminen
Vaiheet
1. Aseta varustettu virtapainike kämmentukeen [1].
2. Asenna kaksi (M2x2) ruuvia, joilla varustettu virtapainike kiinnittyy kämmentukeen [2].
86
Purkaminen ja kokoaminen
Page 87
Seuraavat vaiheet
1. Asenna näppäimistö.
2. Asenna nappiparisto.
3. Asenna emolevy.
HUOMAUTUS: Emolevy voidaan asentaa, vaikka jäähdytyselementti olisi kiinnitetty siihen.
4. Asenna WLAN-kortti.
5. Asenna virtaliitäntä.
6. Asenna muistimoduuli.
7. Asenna järjestelmän tuuletin.
8. Asenna kaiutin.
9. Asenna akku.
10. Asenna rungon suojus.
11. Asenna microSD-kortti.
12. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Näyttökokoonpano
Näyttökokoonpanon irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
Purkaminen ja kokoaminen
87
Page 88
5. Irrota WLAN-kortti.
Vaiheet
1. Irrota langaton antenni emolevyn reititysohjaimista [1].
2. Irrota kaksi (M2x3) ruuvia, joilla eDP-kaapelin kiinnike kiinnittyy emolevyyn [2].
3. Nosta eDP-kaapelin kiinnike irti emolevystä [3].
4. Irrota eDP-kaapeli [4].
5. Avaa näyttökokoonpano 180 asteen kulmaan ja käännä järjestelmä ympäri. Aseta järjestelmä sitten tasaiselle pinnalle.
88
Purkaminen ja kokoaminen
Page 89
6. Irrota kuusi (M2.5x4) ruuvia, joilla näyttökokoonpano kiinnittyy järjestelmän runkoon [1].
7. Irrota näyttökokoonpano järjestelmästä [2].
Purkaminen ja kokoaminen
89
Page 90
Näyttökokoonpanon asentaminen
Tietoja tehtävästä
HUOMAUTUS: Varmista, että saranat on avattu kokonaan ennen kuin asennat näyttökokoonpanon kämmentukeen.
Vaiheet
1. Kohdista ja aseta järjestelmän runko näyttökokoonpanon saranoiden alle [1].
2. Asenna kuusi (M2.5x4) ruuvia, joilla näyttökokoonpano kiinnittyy järjestelmän runkoon [2].
90
Purkaminen ja kokoaminen
Page 91
3. Aseta järjestelmän runko kohdalleen näyttökokoonpanoon.
Purkaminen ja kokoaminen
91
Page 92
4. Reititä langaton antenni uudelleen reititysohjainten kautta emolevyyn [1].
5. Kytke eDP-kaapeli emolevyn eDP-liittimeen [2].
6. Aseta eDP-kaapelin kiinnike emolevyyn [3].
7. Asenna kaksi (M2x3) ruuvia, joilla eDP-kaapelin kiinnike kiinnitty emolevyyn [4].
92
Purkaminen ja kokoaminen
Page 93
Seuraavat vaiheet
1. Asenna WLAN-kortti.
2. Asenna akku.
3. Asenna rungon suojus.
4. Asenna microSD-kortti.
5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Näytön kehys
Näytön kehyksen irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota näyttö.
Vaiheet
1.
HUOMAUTUS: Näytön kehystä ei voi käyttää uudelleen irrottamisen jälkeen.
Kankea muovipuikon avulla näytön kehyksen alareunassa vasemman ja oikean saranan lähellä olevista lovista [1].
2.
VAROITUS
muovipuikoilla. Näytön kansi voi vahingoittua, jos käytät ruuvimeisseliä tai muita terävä esineitä.
: Kun vipuat näytön kehystä auki, varmista, että vipuat sen näytön kehyksen ulkoreunaa pitkin käsillä tai
Purkaminen ja kokoaminen 93
Page 94
Kankea varovasti näytön kehyksen sisäreuna auki. Kankea sitten näytön kehyksen vasemman ja oikean sivun sisäreuna auki [2].
3. Nosta näytön kehys näyttökokoonpanosta.
94
Purkaminen ja kokoaminen
Page 95
Näytön kehyksen asentaminen
Vaiheet
Kohdista näytön kehys näyttökokoonpanoon ja napsauta näytön kehys varovasti paikalleen.
Purkaminen ja kokoaminen
95
Page 96
96 Purkaminen ja kokoaminen
Page 97
Seuraavat vaiheet
1. Asenna näyttö.
2. Asenna akku.
3. Asenna rungon suojus.
4. Asenna microSD-kortti.
5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Näyttöpaneeli
Näyttöpaneelin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota rungon suojus.
4. Irrota akku.
5. Irrota näyttö.
6. Irrota näytön kehys.
7. Irrota saranakannet.
8. Irrota näytön saranat.
Vaiheet
1. Irrota neljä (M2.5x3.5) ruuvia, joilla näyttöpaneeli on kiinnitetty näyttökokoonpanoon [1]. Käännä näyttöpaneeli ympäri päästäksesi
käsiksi näyttökaapeliin [2].
Purkaminen ja kokoaminen
97
Page 98
2. Irrota sähköä johtava teippi [1] näyttökaapelin liitännästä.
3. Irrota teippi, jolla näyttökaapelin liitin on kiinnitetty [2].
4. Nosta salpaa ja irrota näyttökaapeli näyttöpaneelin liitännästä [3, 4].
HUOMAUTUS
näyttöpaneelista.
: Älä vedä ja vapauta venyviä teippejä ()SR näyttöpaneelista. Pidikkeitä ei tarvitse irrottaa
98 Purkaminen ja kokoaminen
Page 99
Purkaminen ja kokoaminen 99
Page 100
Näyttöpaneelin asentaminen
Vaiheet
1. Kytke näyttökaapeli liitäntään ja sulje salpa [1, 2].
2. Kiinnitä näyttökaapeli liitäntään teipillä [3].
3. Kiinnitä näyttökaapeli liitäntään teipillä [4].
4.
HUOMAUTUS
kaksi ruuvia, jotka sijaitsevat LCD-paneelin pohjassa.
Asenna neljä (M2.5x3.5) ruuvia, joilla näyttöpaneeli kiinnittyy näyttökokoonpanoon.
: LCD-paneelissa on kaksi kiinnikettä (oikea ja vasen), jotka täytyy ensin työntää sisään. Kiinnitä sitten
100
Purkaminen ja kokoaminen
