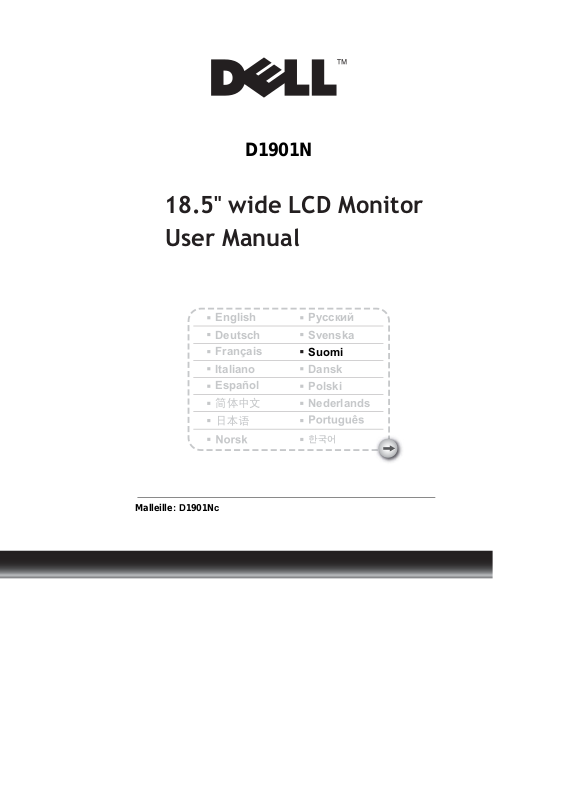

Dell D1901N User Manual [fi]

D1901N

18.5" wide LCD Monitor

User Manual

alleille

M

: D1901Nc

English

Deutsch
Français

Italiano
Español

ㅔԧЁ᭛

3\FFɤɢɣ

Svenska

Suomi

Dansk

Polski

Nederlands

穢剳檺

SISÄLLYSLUETTELO

OMAN TURVALLISUUTESI VUOKSI ---------------------------------------- 1

TURVALLISUUSVAROTOIMENPITEET ------------------------------ 2
ERITYISHUOMAUTUKSIA LCD-NÄYTÖISTÄ ------------------------ 3

ENNEN KUIN KÄYTÄT NÄYTTÖÄ -------------------------------------------- 3

OMINAISUUDET ------------------------------------------------------------- 3
PAKKAUSLUETTELO ------------------------------------------------------- 3
ASENNUSOHJEET --------------------------------------------------------- 4
OHJAIMET JA LIITTIMET -------------------------------------------------- 5
KATSELUKULMAN SÄÄTÄMINEN -------------------------------------- 6

KÄYTTÖOHJEET ------------------------------------------------------------------- 7

YLEISET OHJEET ----------------------------------------------------------- 7
ASETUSTEN SÄÄTÄMINEN ---------------------------------------------- 9
KUVAN SÄÄTÄMINEN ------------------------------------------------- 10-11
PLUG & PLAY-TOIMINTO ------------------------------------------------ 12

TEKNINEN TUKI (USEIN KYSYTTYÄ) -------------------------------- 13-14

VIRHEILMOITUS JA MAHDOLLINEN RATKAISU ----------------- 14

LIITTEET ---------------------------------------------------------------------------- 15

TEKNISET TIEDOT -----------------------------------------------------15-16
RESOLUUTION JA TAAJUUDEN --------------------------------------- 17
LIITINTEN NASTAT --------------------------------------------------------- 17

Ennen kuin käytät näyttöä, lue tämä ohjekirja huolellisesti. Tämä
käyttöopas tulisi säilyttää tulevaa tarvetta varten.

FCC Class B -radiotaajuushäiriölausunto
VAROITUS: (FCC-SERTIFIOIDUT MALLIT)

HUOMAUTUS: Tämä laite on testattu, ja sen on todettu täyttävän FCC-

säännösten osan 15 asettamat rajoitukset digitaaliselle laitteelle Class B ­luokituksen mukaan. Nämä raja-arvot on tarkoitettu turvaamaan riittävä
häiriösuojaus asutussa ympäristössä. Tämä laite tuottaa, käyttää ja saattaa
säteillä radiotaajuusenergiaa, ja jos laitetta ei asenneta ja käytetä ohjeiden
mukaisesti, se voi aiheuttaa häiriöitä radioliikenteeseen. Kuitenkaan mitään
takuita ei ole sille, ettei laite aiheuttaisi häiriöitä radion tai television
vastaanottamiseen. Jos tämä laite aiheuttaa häiriöitä radio- tai
televisiovastaanottimissa, jotka voi päätellä sammuttamalla ja käynnistämällä
laitetta, on suositeltavaa yrittää korjata häiriöitä yhdellä tai useammalla
seuraavista keinoista:

1. Aseta vastaanottava antenni eri paikkaan tai asentoon.

2. Lisää laitteen ja vastaanottimen välistä etäisyyttä.

3. Kytke laite pistorasiaan, joka kuuluu eri virtapiiriin kuin pistorasia, johon
vastaanotin on kytketty.

4. Kysy neuvoa laitteen myyjältä tai kokeneelta radio- tai tv-asentajalta.

HUOMAUTUS:

1. Muutokset tai muokkaukset, joita vaatimustenmukaisuudesta vastaava
osapuoli ei ole erityisesti hyväksynyt, saattavat mitätöidä käyttäjän
valtuuden käyttää tätälaitetta.

2. Säteilyrajoitusten täyttämiseksi käyttäjän tulee käyttää suojamaadoitettua
verkkojohtoa ja suojattuja liitäntäjohtoja.

3. Valmistaja ei ole vastuussa mistään radio- tai tv-häiriöistä, joita aiheuttaa
tämän laitteen valtuuttamaton muokkaus. On käyttäjän vastuulla korjata
sellaiset häiriöt.

VAROITUS:

Tulipalon ja sähköiskun vaaran välttämiseksi älä altista näyttöä sateelle tai
kosteudelle.
Näytön sisällä on vaarallisen korkeita jännitteitä. Älä avaa koteloa. Jätä
huoltotyöt vain valtuutetulle henkilökunnalle.

1

VAROTOIMENPITEET

• Älä käytä näyttöä lähellä vettä, esimerkiksi lähellä kylpyammetta,

pesukulhoa, tiskiallasta, pyykkiammetta, uima-allasta tai märässä
kellarissa.

• Älä aseta näyttöä epävakaalle kärrylle, tasolle tai pöydälle. Jos näyttö

putoaa, se voi aiheuttaa loukkaantumisen ja vakavaa vauriota laitteelle.
Käytä vain kärryä tai jalustaa, jota valmistaja suosittelee tai joka myytiin
näytön kanssa. Jos kiinnität näytön seinään tai hyllyyn, käytä valmistajan
hyväksymää kiinnityssarjaa ja noudata ohjeita.

• Laitteen takana ja pohjassa olevat aukot ovat tuuletusta varten. Jotta

näyttö toimisi varmasti eikä se ylikuumenisi, älä peitä näitä aukkoja. Älä
aseta näyttöä sängylle, sohvalle, matolle tai vastaavalle pinnalle. Älä aseta
näyttöä lähelle patteria tai lämmönlähdettä tai sellaisen päälle. Älä aseta
näyttöä kirjahyllyyn tai hyllyyn, ellei riittävää tuuletusta varmisteta.

• Näyttöä tulisi käyttää vain tyyppikilven mukaisen virtalähteen kanssa. Jos

et ole varma kotisi virtatyypistä, ota yhteyttä jälleenmyyjään tai
paikalliseen sähköyhtiöön.

• Näytössä on kolmipiikkinen maadoitettu pistoke, jossa kolmas pinni on

maadoitus. Tämä pistoke sopii vain maadoitettuun pistorasiaan
turvallisuuden vuoksi. Jos pistorasiasi ei tue kolmipiikkistä pistoketta,
pyydä sähköteknikkoa asentamaan oikeanlainen pistorasia tai käytä
sovitinta maadoittamaan laite turvallisesti. Älä kierrä maadoitetun
pistorasian turvatarkoitusta.

• Irrota laite ukkosella tai kun sitä ei käytetä pitkään aikaan. Tämä suojaa

näyttöä virtapiikkien vaurioilta.

• Älä ylikuormita pistorasioita ja jatkojohtoja. Ylikuormituksesta voi seurata

tulipalo tai sähköisku.

• Älä koskaan työnnä mitään esineitä näytön kotelon aukkoihin. Se voi

aiheuttaa oikosulun ja tulipalon tai sähköiskun. Älä kaada nesteitä
näyttöön.

• Älä yritä huoltaa näyttöä itse. Kotelon avaaminen voi altistaa sinut

vaarallisille jännitteille ja muille vaaroille. Jätä huolto päteville
huoltohenkilöille.

• Seinäpistokkeen tulee olla laitteen lähellä ja helposti käytettävissä.

2

ERITYISHUOMAUTUKSIA LCD-NÄYTÖISTÄ

Seuraavat merkit ovat tavallisia LCD-näytön kanssa eivätkä ole merkkejä
viasta.

HUOMAUTUKSIA

• Loisteputkivalon luonteen takia ruutu saattaa vilkkua alkukäytön aikana.

Varmista vilkkumisen katoaminen sammuttamalla virtakytkin ja kytkemällä
se takaisin päälle

• Ruudun kirkkaus saattaa näkyä hieman epätasaisesti käyttämäsi

työpöytäkuvion mukaan.

• LCD-ruudulla on tehokkaita pikseleitä 99,99 % tai enemmän. Se voi

sisältää 0,01 % tai vähemmän poikkeuksia, esimerkiksi puuttuvia
pikseleitä tai koko ajan palavia pikseleitä.

• Nestekidenäytön luonteen takia edellisen ruudun jälkikuva saattaa jäädä

näkyviin kuvan vaihtamisen jälkeen, kun samaa kuvaa on näytettyä tunteja.
Tässä tilanteessa ruutu selviää hitaasti vaihtamalla kuvaa tai
sammuttamalla se tunneiksi.

• Kun ruutu muuttuu mustaksi tai vilkkuvaksi, tai ei valaise enää, ota yhteys

jälleenmyyjään tai huoltoon osien vaihtamista varten. Älä korjaa ruutua
itse!

ENNEN KUIN KÄYTÄT NÄYTTÖÄ

OMINAISUUDET

• 18,5” (470mm) TFT-LCD-laajakuvanäyttö

• Terävä, selkeä näyttö Windowsia varten

• Suositellut resoluutiot: 1366×768 @ 60 Hz

• Ergonominen design

• Tilaa säästävä, kompakti kotelodesign

PAKKAUSLUETTELO

Tuotteen pakkauksessa pitäisi olla seuraavat asiat:

1. LCD-näyttö

2. Käyttöopas

3. Virtajohto

4. Signaalijohto

3

ASENNUSOHJEET

Asennus

Poisto

Kuva 1 Jalustan asentaminen ja poistaminen

VIRTAJOHTO

Virtalähde:

1. Varmista, että virtajohto on oikean tyyppinen alueellesi.

2. Tässä LCD-näytössä on ulkoinen kansainvälinen virranmuuntaja, joka

mahdollistaa toiminnan joko 100/120 V AC tai 220/240 AS -jännitealueella
ilman, että käyttäjän tarvitsee tehdä säätöjä.

3. Kytke virtajohto LCD-näytön virtatuloliitäntään. Virtajohto voidaan kytkeä

joko pistorsiaan tai tietokoneesi virtalähtöpistokkeeseen sen mukaan,
minkälainen virtajohto LCD-näytön mukana tuli.

4

OHJAIMET JA LIITTIMET

SIGNAALIJOHTO

Signaalijohdon kytkeminen: Kytke signaalijohdon toinen pää LCD-näytön D-

Sub-tuloporttiin, toinen pää tietokoneen VGA-porttiin ja kiristä johtoliittimen
molemmat ruuvit.

Virtajohdon yhdistäminen:

Liitä virtajohdon toinen pää LCD-näytön virtaliittimeen ja toinen pää verkkopistokkeeseen.

Muistutus: Jos virtalähde ei ole maadoitettu (kolme reikää), asenn a sopiva
maadoitussovitin (ei sisälly hintaan).

1

Kuva 2 Johtojen liittäminen

2

1. Virtajohto

2. Signaalijohto

5

KATSELUKULMAN SÄÄTÄMINEN

• Parasta mahdollista katselukulmaa varten suositellaan, että näyttöä

katsotaan suoraan edestä ja näytön kulma säädetään sitten omien
mieltymysten mukaisesti.

• Pidä jalustasta kiinni, jotta näyttö ei kaadu kulmaa muutettaessa.

• Voit säätää näytön kulmaa välillä -5

HUOMAUTUKSIA

Kuva 3

ja 20°.

°

• Älä kosketa LCD-ruutua kun muutat kulmaa. Se voi vahingoittaa tai rikkoa

LCD-näytön.

• Varo, ettei käsi tai sormet jää väliin kun muutat kulmaa.

6

KÄYTTÖOHJEET

YLEISET OHJEET

Kytke näyttö päälle tai pois päältä virtapainikkeesta. Muut ohjauspainikkeet
sijaitsevat näytön etupaneelissa (katso kuva 4). Näitä asetuksia muuttamalla
voit säätää kuvaa mieltymyksiesi mukaan.

• Virtajohdon tulee olla kytketty.

• Kytke videojohto näytöstä näytönohjaimeen.

• Kytke näyttö päälle virtapainikkeesta. Virran merkkivalo syttyy.

1

4

2

3

56

Kuva 4 Ulkoiset hallintapainikkeet

1. Virtapainike

2. Virran merkkivalo

3. VALIKKO

4.

Kuvasuhde(+)

5. ECO-pikanäppäin (-)

6. Automaattinen/Lähde

7

ETUPANEELIN OHJAIMET

• Virtapainike:

Kytke näytön virta päälle/pois.

• Virran merkkivalo:

Sininen — Virta päällä.
Oranssi —

Virransäästötila

• VALIKKO/VAHVISTA:

Aktivoi näyttövalikko tai vahvista toiminnon säätö, tai poistu näyttövalikosta
Kontrasti/Kirkkaus-tilassa.

• ECO-pikanäppäin (-)

AktivoiECO‐hallintanäyttövalikonollessapoispäältä,navigoi
säätökuvakkeitanäyttövalikonollessapäällätaisäädätoimintoa
toiminnonollessaaktivoituna.

•

Kuvasuhde(+).

Valitse monitorinäyttötila. Vaihda laajakuvatilaan tai 4:3-tilaan painamalla

Kuvasuhde(+)-painiketta.

• Automaattinen/Lähde:

1. Kun näyttövalikko on pois päältä, Automaattinen/Lähde toimii Lähde­pikanäppäimenä. Painamalla Lähde-painiketta useita kertoja voit valita
näkyviin tulevan tulolähteen ja voit siirtyä valittuun lähteeseen
painamalla Valikko/Vahvista-painiketta.

2. Automaattinen säätöpainike: Kun näyttövalikko on pois päältä, voit
suorittaa automaattisen säädön painamalla Automaattinen/Lähde­painiketta noin 2 sekuntia pohjassa.

3. Kun näyttövalikko on päällä, voit poistua siitä tällä painikkeella (POISTU
näyttövalikosta).

Näyttövalikon lukkotoiminto: Voit lukita kuvaruutunäytön painamalla
VALIKKO-painiketta pohjassa näytön ollessa pois päältä ja kytkemällä sitten
näyttöön virran painamalla virtapainiketta. Voit avata näyttövalikon lukon
painamalla VALIKKO-painiketta pohjassa näytön ollessa pois päältä ja
kytkemällä sitten näyttöön virran painamalla virtapainiketta.

HUOMAUTUKSIA

Älä asenna näyttöä lähelle lämmönlähteitä, kuten lämpöpatteria tai

•

ilmanvaihtokanavaa, tai aseta alttiiksi suoralle auringonvalolle, paljolle
pölylle tai mekaaniselle tärinälle tai iskuille.

• Säästä alkuperäinen pakkaus ja pakkausmateriaalit, sillä ne ovat

hyödyllisiä, jos joudut joskus lähettämään näyttösi jonnekin.

8

•

Parhaan suojan saat pakkaamalla näytön samalla tavalla kuin se oli alun

perin tehtaalla pakattu.

• Jotta näyttö pysyy uuden näköisenä, puhdista se säännöllisesti pehmeällä

liinalla. Itsepäiset tahrat voi poistaa liinalla, joka on kevyesti kostutettu
laimealla puhdistusaineella. Älä koskaan käytä vahvoja liuottimia, kuten
tinneriä, bentseeniä tai hankaavia puhdistusaineita, sillä ne vahingoittavat
koteloa. Turvallisuuden vuoksi näytön virtajohto tulee irrottaa aina ennen
puhdistusta.

• Älä raaputa ruutua kovilla esineillä, koska se saattaa aiheuttaa pysyvää

vahinkoa.

• Älä valuta nestettä näyttöön, koska sen seurauksena laitteen osat

vahingoittuvat.

ASETUSTEN SÄÄTÄMINEN

1. Käynnistä näyttövalikko painamalla VALIKKO-painiketta.

2. Voit selata toimintoja painamalla + tai - . Kun haluttu toiminto on korostettu,
voit aktivoida sen painamalla VALIKKO-painiketta. Jos valitussa
toiminnossa on alivalikko, voit selata alivalikon toimintoja painamalla
jälleen + tai - . Kun haluttu toiminto on korostettu, aktivoi se painamalla
painamalla VALIKKO-painiketta.

3. Voit vaihtaa valitun toiminnon asetusta painamalla + tai - .

4. Kun haluat lopettaa ja tallentaa, valitse lopetustoiminto. Jos haluat säätää
jotakin muuta toimintoa, toista vaiheet 2-3.

Kuva 5 Näyttövalikon viesti

9

KUVAN SÄÄTÄMINEN

Toimintojen hallinnan kuvaukset MERKKIVALOT

Päävalikon

toiminto

Päävaliko

n kuvake

Alivalikon

kohta

Alivalikko Kuvaus

Kirkkaus Taustavalon säätö

Kontrasti Kontrasti digitaalirekisteristä.

Tavallinen Normaalitila

Teksti Tekstitila

Luminanssi

Kuvan

asetukset

Internet Internet-tila

Eco

Elokuva Elokuvatila

Urheilu Urheilutila

Dynaaminen

kontrastisuhde

Taajuus

Vaihe

Vaakasijainti

Pystysijainti

Kuvasuhde(+)

Peli Pelitila

Pois

Päällä

Poista dynaaminen
kontrastisuhde käytöstä

dynaaminen

Ota
kontrastisuhde käyttöön

Säädä taajuutta, jos haluat
vähentää pystyviivojen
häiriöitä.

Säädä kuvan vaihetta, jos
haluat vähentää vaakaviivojen
häiriöitä.

Säädä kuvan vaakasijaintia.

Säädä kuvan pystysijaintia.

Ota käyttöön monitorin
laajakuvatila tai 4:3-tila.

10

Värilämpötila

Näyttövaliko

n asetukset

Lämmin

Tavallinen

Viileä

sRGB

Oma-S

Oma asetus

Oma-V

Oma-P

Vaakasijainti

Pystysijainti

Aikakatkaisu

Kieli

Palauta lämmin värilämpötila
EEPROM-muistista.
Palauta tavallinen
värilämpötila

EEPROM-

muistista.
Palauta viileä värilämpötila
EEPROM-muistista.

Palauta SRGB-värilämpötila
EEPROM-muistista.

Sininen vahvistus
digitaalirekisteristä.
Vihreä vahvistus
digitaalirekisteristä.
Punainen vahvistus
digitaalirekisteristä.

Säädä näyttövalikon
vaakasijaintia

Säädä näyttövalikon
pystysijaintia

Säädä näyttövalikon
aikakatkaisua

Valitse näyttövalikon kieli

Ekstra

DDC/CI Kytke päälle/pois DDC/CI-tuki

Nollaa kyllä tai ei Palauta valikko oletuksiin

Tiedot

Näytä tiedot pääkuva- ja
alikuvalähteestä

11

PLUG & PLAY -TOIMINTO

Plug & Play DDC2B -ominaisuus

Tämä näyttö on on varustettu VESA DDC2B -tuella VESA DDC -standardin
mukaisesti. Sen avulla näyttö voi ilmoittaa isäntäjärjestelmälle identiteettinsä
ja käytetyn DDC:n tason mukaan voi ilmoittaa lisätietoja sen
näyttömahdollisuuksista.
DDC2B on kaksisuuntainen tietokanava, joka pohjautuu I²C-protokollaan.
Isäntä voi pyytää EDID-tietoja DDC2B-kanavan kautta.

TÄMÄ NÄYTTÖ VAIKUTTAA TOIMIMATTOMALTA, JOS
VIDEOTULOSIGNAALIA EI OLE. JOTTA NÄYTTÖ TOIMII OIKEIN, SE
VAATII VIDEOTULOSIGNAALIN.

Tämä näyttö täyttää ekologisen näytön standardit, jotka on asettanut
videoelektroniikkastandardien yhdistys (Video Electronics Standards
Association, VESA) ja ruotsalainen ammattityöntekijöiden liitto (TCO). Tämä
ominaisuus on suunniteltu säästämään sähköenergiaa vähentämällä
virrankulutusta, kun videosignaalia ei ole. Kun videosignaalia ei tule näyttöön,
se katkaisee automaattisesti virtansa tietyn ajan jälkeen. Tämä vähentää
näytön sisäisen virtamuuntimen kulutusta. Kun videosignaali palautetaan,
näyttö menee takaisin päälle ja kuva piirretään automaattisesti uudelleen.
Toimivuus on vastaava kuin näytönsäästäjässä, mutta näyttö menee
kokonaan pois päältä. Näyttö palautuu näppäintä painamalla tai hiirtä
napsauttamalla.

OIKEAN VIRTAJOHDON KÄYTTÖ:

Pohjois-Amerikan alueella mukana tuleva virtajohto on seinään kytkettävä
johto NEMA 5-15 -tyyliin ja se on UL-luetteloitu ja CSA-merkitty. Virtajohdon
jänniteluokitus on 125 volttia.
Tietokoneen virtapistokkeeseen kytkettäviksi tarkoitetut yksiköt: Käytä johtoa,
joka on vähintään No. 18 AWG, tyypin SJT tai SVT kolmen johtimen taipuisa
johto. Yksi pää päättyy maadoitustyyppiseen pistokkeeseen luokitukseltaan
10 A, 250 V, CEE-22 -uros. Toinen pää päättyy muovatun tyyppiseen
liittimeen, luokitukseltaan 10 A, 250 V, CEE-22
Huomaa, että virtajohdon tulee täyttää VDE 0602, 0625, 0821 -luokitukset
Euroopan maissa.

-naaras.

12

TEKNINEN TUKI (USEIN KYSYTTYÄ)

Ongelma & Kysymys Mahdollinen ratkaisu

Virtavalo ei ole päällä.

Ei Plug & Play -toimintoa.

Kuva on epäselvä. *Säädä kirkkautta ja kontrastia.

Kuva pomppii tai kuvassa on

Virtavalo on päällä (oranssi),

mutta videota tai kuvaa ei näy.

Kuva ei ole keskellä tai oikean

(valkoinen ei näytä valkoiselta)

Huono kirkkaus tai kontrasti.

aaltokuvio.

Jokin perusväri puuttuu

(PUNAINEN, VIHREÄ tai

SININEN)

kokoinen.

Kuvassa on värivirheitä.

Vaaka- tai pystyhäiriöitä

ruudulla.

*Tarkista, että virtakytkin on ON-

asennossa (päällä).
*Virtajohdon tulee olla kytketty.
*Tarkista, että tietokonejärjestelmä on

Plug & Play -yhteensopiva.
*Tarkista, että näytönohjain on Plug &

Play -yhteensopiva.

*Tarkista, ettei mikään videojohdon D-

15-liittimen nastoista ole taipunut.

*Liikuta kauemmas sähkölaitteet, jotka

voivat aiheuttaa sähköistä häirintää.
*Tietokoneen virtakytkimen tulisi olla

ON-asennossa (päällä).
*Tietokoneen näytönohjaimen tulisi olla

hyvin paikallaan.
*Varmista, että näytön videojohto on

oikein kiinnitetty tietokoneeseen.
*Tarkista näytön videojohto ja varmista,

ettei mikään nastoista ole taipunut.
*Varmista tietokoneen toimivuus

painamalla näppäimistön CAPS LOCK -

näppäintä ja tarkkailemalla CAPS

LOCK -merkkivaloa. Merkkivalon pitäisi

joko syttyä tai sammua CAPS LOCK -

näppäimen painamisen jälkeen.
*Tarkista näytön videojohto ja varmista,

ettei mikään nastoista ole taipunut.
*Säädä pikselitaajuutta (TAAJUUS) ja

VAIHETTA tai paina pikänäppäintä
(AUTOMAATTINEN).

*Säädä RGB-väriä tai valitse

värilämpötila.

*Kun ruudun kirkkaus himmenee tietyn

käyttöajan jälkeen ja se vaikuttaa
näytön käyttöön, lähetä se valtuutettuun
huoltoon korjattavaksi.

*Käytä Windows 95/98/2000/ME/XP -

sammutustilaa Säädä TAAJUUS ja
VAIHE tai paina pikanäppäintä
(AUTOMAATTINEN).

13

TAAJUUS (pikselitaajuus) määrittää yhdellä vaakapyyhkäisyllä skannattujen
pikseleiden määrän. Jos taajuus ei ole oikea, ruudussa näkyy pystyviivoja ja
kuva ei ole oikean levyinen.

VAIHE säätää pikselikellosignaalin vaihetta. Jos vaihesäätö ei ole oikea,
vaaleissa kuvissa näkyy vaakahäiriöitä.

VAIHE- ja TAAJUUS-säätöjä varten käytä pistekuviota tai Windows
95/98/2000/ME/XP -sammutustilakuviota.

VIRHEILMOITUS & MAHDOLLINEN RATKAISU

JOHTO EI KYTKETTY:

1. Varmista, että signaalijohto on kunnolla kytketty. Jos liitin on löysällä,
kiristä liittimen ruuveja.

2. Varmista, ettei signaalijohdon liittimen nastoissa ole vaurioita.

TULO EI TUETTU:

Tietokoneeseesi on asetettu sopimaton näyttötila. Aseta tietokoneen näyttötila
seuraavan taulukon mukaisesti.

14

LIITTEET

TEKNISET TIEDOT

Nestekidepaneeli Koko
Pikselikoko 0,3(K) × 0,3mm (L)

Tulo Erillinen

Vaakataajuus 31 kHz – 83 kHz
Pystytaajuus 56-75 Hz
Näyttövärejä 16,7miljoonaa väriä
Pistevaihe 84,75 MHz
Maksimiresoluutio 1366x768 @ 60 Hz
Plug & Play VESA DDC2B

Tuloliitin

Tulovideosignaali Analoginen: 0,7 Vp-p (standardi),

Virtalähde 100~240 V AC,50/60 Hz
Käyttö­ympäristö

Mitat
Paino (netto)

Ohjainjärjestelmä TFT-väri-LCD

470 mm (18,5")

Video

Analoginen R,G,B -rajapinta

H/V TTL

tahdistussignaali

TM

Päällä ≤25 W Virrankulutus
Pois päältä ≤1 W

D-Sub 15-nastainen

75 ohm, positiivinen

Käyttölämpötila: 0° - 40°C

Säilytyslämpötila: -20° - 60°C
Käyttökosteus: 10 % - 85 %
445,4 (L) X 335,2 (K) X 161,06 (S)
3,45kg

15

Kytkin

• Virtapainike

• Valikko

•

Kuvasuhde(+)

• ECO/-

• Automaattinen/Lähde

Ulkoiset ohjaimet: Toiminnot • Kontrasti

• Kirkkaus

• Vaihe

• Taajuus

• Vaakasijainti

• Pystysijainti

• Näyttövalikon asetukset

• Kieli

• Tiedot

• (Lämmin) Väri

• (Viileä) Väri

• sRGB

• OMA Värilämpötila

• Nollaa

• Lopeta

Virrankulutus (Maksimi) 25 wattia
Vaatimustenmukaisuus FCC, UL

16

RESOLUUTIO JA TAAJUUS

STANDARDI

VGA

Dos-tila 720×400 @ 70 Hz 31,469 70,087

640×480 @ 60 Hz 31,469 59,940

640×480 @ 75 Hz 37,500 75,000

RESOLUUTIO

VAAKA-

TAAJUUS

(kHz)

TAAJUUS

PYSTY-

(Hz)

SVGA

XGA

WXGA

800×600 @ 60 Hz 37,879 60,317

800×600 @ 75 Hz 46,875 75,000

1024×768 @ 60 Hz 48,363 60,004

1024×768 @ 75 Hz 60,023 75,029

1366x768@60Hz 47.852 59.964

LIITINTEN NASTAT

15
6

11 15

15-nastainen värinäytön signaalijohto

NASTA

KUVAUS

NRO

1. Punainen 9. +5 V

2. Vihreä 10. Maa

3. Sininen 11. Maa

4. Maa 12. DDC-sarjatieto

5. Tunnistusjohto 13. Vaakasynkronointi

6. R-Maa 14. Pystysynkronointi

7. G-Maa 15. DDC-sarjataajuus

8. B-Maa

10

NASTA

NRO

KUVAUS

17
