ALIENWARE® M17x MOBILE HANDBUCH

Anmerkungen, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG enthält wichtige Informationen, die Ihnen helfen, Ihren Computer besser zu nutzen.

VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.

WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

Dieses Produkt verfügt über eine Technologie zum Schutz des Urheberrechts, das durch US-amerikanische Patente und andere Rechte zum Schutz geistigen Eigentums von Rovi Corporation geschützt ist. Zurückentwicklung und Deassemblierung sind nicht gestattet.

__________________

Die Vervielfältigung oder Wiedergabe in jeglicher Weise ist ohne die vorherige schriftliche Genehmigung der Dell Inc. strengstens untersagt.

In diesem Handbuch verwendete Marken: Alienware Marken von Alienware Corporation; Dell™ ist eine Marke von Dell Inc.; Microsoft Startschaltflächenlogo anderen Ländern; Intel USA und anderen Ländern; Blu-ray Disc™ ist eine Marke der Blu-ray Disc Association; Bluetooth Marke im Besitz von Bluetooth SIG, Inc.

Alle anderen in diesem Handbuch genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. lehnt jegliche Besitzrechte an den Marken und Markennamen außer ihren eigenen ab.

sind entweder Marken oder registrierte Marken von Microsoft Corporation in den USA und/oder

und SpeedStep® sind registrierte Marken und Core™ ist eine Marke von Intel Corporation in den

Vorschriftenmodell: P11E Vorschriftentyp: P11E001

Rev. A01 Januar 2012

, AlienFX® und das AlienHead-Logo sind Marken oder registrierte

, Windows® und das Windows-

ist eine eingetragene

INHALT

KAPITEL 1: EINRICHTEN DES LAPTOPS..................................................9

Vor dem Einrichten Ihres Laptop ..................................................10

Das Netzteil anschließen .........................................................12

Den Netzschalter drücken.........................................................13

Anschließen des Netzwerkkabels (Optional) .......................................14

Einrichtung von Microsoft Windows ...............................................15

Einrichten von WirelessHD (Optional)..............................................16

Wireless Display einrichten (Optional) .............................................17

Mit dem Internet verbinden (Optional).............................................18

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT ..........................21

Linke Seitenansicht, Funktionen...................................................22

Rechte Seitenansicht, Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Rückansicht, Funktionen ..........................................................27

Anzeigenfunktionen ............................................................. 28

Computersockel- und Tastaturfunktionen.........................................30

Statusanzeigen ................................................................. 32

Mediensteuertasten ............................................................. 33

INHALT

Betriebsschalter................................................................. 34

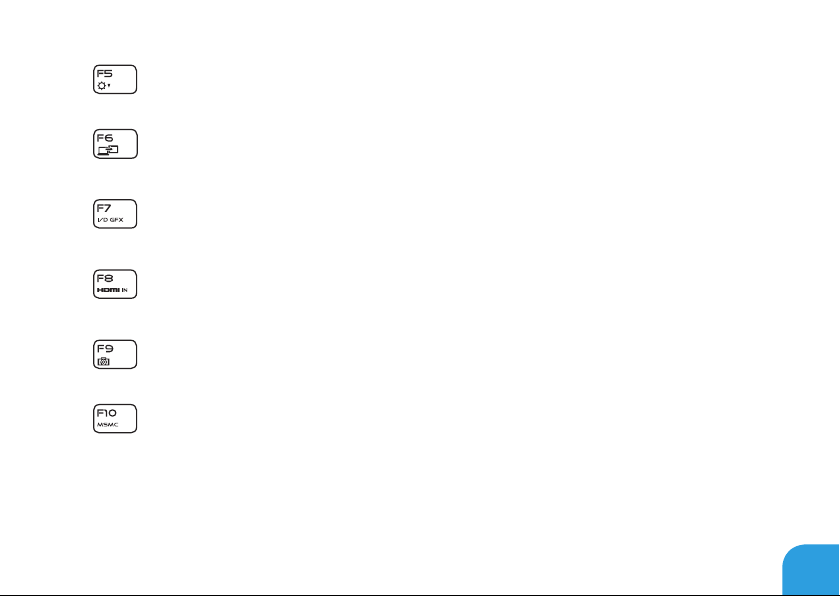

Funktionstasten................................................................. 36

KAPITEL 3: VERWENDUNG IHRES LAPTOPS........................................... 39

Alienware Command Center...................................................... 40

Anschließen externer Bildschirme ................................................ 40

Verwendung von Wechselmedien und Karten ..................................... 44

Verwenden des optischen Laufwerks ............................................. 45

Verwendung der integrierten Kamera............................................. 46

Verwenden der Wireless-Kontrolle................................................ 46

Akkusatz.........................................................................47

Energieverwaltung .............................................................. 48

nVidia-Optimus-Technologie (Optional)...........................................50

Freifall-Sensor....................................................................52

Kongurieren des BIOS .......................................................... 53

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN ...................69

Vorbereitung ....................................................................70

Austauschen des Akkusatzes .....................................................74

Upgrade oder Austausch des Speichers ............................................76

Upgrade oder Austausch der Festplatte(n) ........................................80

INHALT

KAPITEL 5: FEHLERBEHEBUNG........................................................87

Grundsätzliche Tipps und Hinweise............................................... 88

Datensicherung und allgemeine Wartung......................................... 89

Software-Diagnose-Tools .........................................................91

Lösungen zu häugen Problemen ................................................ 93

KAPITEL 6: SYSTEMWIEDERHERSTELLUNG ...........................................101

AlienRespawn ...................................................................102

My Dell Downloads (Eigene Dell-Downloads) ......................................104

KAPITEL 7: TECHNISCHE ANGABEN...................................................105

ANHANG ...........................................................................121

ALLGEMEINE UND ELEKTRISCHE SICHERHEITSVORKEHRUNGEN ...................122

KONTAKT ZU ALIENWARE ........................................................125

Geschätzter Alienware-Kunde, Willkommen in der Alienware-Familie. Wir freuen uns, Sie zur wachsenden Anzahl von High

Performance-Nutzern mit Durchblick zählen zu dürfen. Die Techniker von Alienware, die Ihren Computer von Hand gefertigt haben, haben

sichergestellt, dass Ihr leistungsstarkes System ordnungsgemäß optimiert wurde und sein volles Potential entfalten kann. Wir bauen Computer mit einem einzigen felsenfesten Ziel: Baue ihn so, als wäre er dein eigener. Die Techniker ruhen solange nicht, bis Ihre neue Maschine unsere sehr anspruchsvollen Kriterien erfüllt oder übertrifft!

Um sicherzustellen, dass Sie in den Genuß des höchstmöglichen Grades an Leistung gelangen, haben wir Ihre Maschine extensiv getestet. Ihr System wurde zusätzlich zu einer standardmäßigen “Burn-In“-Zeit mittels realer Tools, wie beispielsweise synthetischen Leistungsbenchmarks evaluiert.

Wir laden Sie ein, uns Ihre Erfahrungen mit Ihrem neuen High-Performance-Computer mitzuteilen. Also zögern Sie nicht, Alienware per E-Mail oder Telefon zu kontaktieren. Die gesamte Belegschaft bei Alienware teilt Ihre Begeisterung für neue Technologien und wir hoffen, dass Ihnen Ihr neuer Computer ebensoviel Spaß bereitet wie uns, als wir ihn für Sie gebaut haben.

Mit freundlichen Grüßen, Alienware-Belegschaft

CHAPTER 1: SETTING UP YOUR LAPTOP

KAPITEL 1: EINRICHTEN DES LAPTOPS

Vor dem Einrichten Ihres Laptop

Herzlichen Glückwunsch zum Kauf Ihres Alienware M17x!

Lesen Sie vor dem Anschließen Ihres neuen Laptops sorgfältig alle Sicherheit- und SetupAnweisungen. Beginnen Sie, indem Sie den Karton vorsichtig öffnen und sämtliche Komponenten entnehmen, die an Sie verschickt wurden.

Prüfen Sie vor dem Einrichten Ihres Laptops oder von Komponenten anhand der beigelegten Rechnung, ob alle bestellten Teile mit versandt wurden und ob es zu Transportschäden gekommen ist. Melden Sie alle fehlenden oder beschädigten Teile innerhalb von 5 Tagen nach Erhalt der Lieferung dem Kundenservice. Alle Teile, die nach Ablauf von 5 Tagen nach Erhalt der Lieferung als vermisst oder beschädigt gemeldet werden, können nicht berücksichtigt werden. Zu den Teilen, auf die normalerweise hin überprüft werden sollte, gehören:

• Laptop und Netzteil mit Stromkabel

• Microsoft CD-Schlüssel auf der Unterseite des Laptops

• Bildschirm mit Stromkabel und Videokabel (falls bestellt)

• Tastatur (falls bestellt)

• Maus (falls bestellt)

• Multimedia-Lautsprecher und Subwoofer (falls bestellt)

• Joystick-Controller (falls bestellt)

Zum Anschließen von Peripheriegerätekabeln benötigen Sie möglicherweise außerdem einen Flachkopf- und/oder einen Kreuzschlitzschraubendreher.

KAPITEL 1: EINRICHTEN DES LAPTOPS

Produktdokumentation und Datenträger

Die mit Ihrem Alienware-Laptop mitgelieferte Dokumentation wurde entworfen, um Antworten auf Fragen bereitzustellen, die sich möglicherweise ergeben, während Sie die Funktionen Ihres neuen Laptops erkunden. Sie können sich zukünftig bei technischen oder allgemeinen Fragen je nach Bedarf auf die Dokumentation beziehen, um Antworten auf Ihre

Fragen bzw. Unterstützung beim Aufnden von Fragen und Lösungen zu erhalten. Es wird

in einigen Abschnitten der Dokumentation auf die Ihrem Laptop beiliegenden Datenträger Bezug genommen und es kann vorkommen, dass diese zum Abschließen bestimmter Arbeitsschritte benötigt werden. Die Mitarbeiter unseres Technischen Supports stehen Ihnen wie immer zur Verfügung, um Sie zu unterstützen.

Aufstellen Ihres Laptops

WARNUNG: Stellen Sie den Laptop nicht in der Nähe bzw. über einem Heizgerät oder dem Lüftungsaustritt einer Heizung auf. Falls sich Ihr Laptop oder zugehörige Teile in

einem Schrank benden, dann stellen Sie sicher, dass eine angemessene Belüftung

vorhanden ist. Stellen Sie den Laptop nicht an feuchten Orten bzw. in jedweden Bereichen auf, in denen er womöglich Regen oder Wasser ausgesetzt ist. Geben Sie Acht, dass Sie keinerlei Flüssigkeiten auf oder in den Laptop gelangen lassen.

Beachten Sie beim Aufstellen Ihres Laptops, dass:

• Er auf einer Fläche platziert wird, die sowohl ach als auch stabil ist.

• Die Anschlüsse von Strom- und anderen Kabeln nicht zwischen Laptop und einer Wand - oder jedweden anderen Objekten - eingeklemmt werden.

KAPITEL 1: EINRICHTEN DES LAPTOPS

• Nichts den Luftstrom vor, hinter oder unter dem Laptop behindert.

• Der Laptop genug Platz hat, so dass auf die optischen Laufwerke und externen Speicher- laufwerke leicht zugegriffen werden kann.

Das Netzteil anschließen

WARNUNG: Das Netzteil funktioniert mit allen Steckdosen weltweit. Netzanschlüsse und Steckerleisten sind jedoch von Land zu Land verschieden. Wird ein falsches Kabel verwendet oder dieses nicht ordnungsgemäß an eine Steckerleiste oder Steckdose angeschlossen, können ein Brand oder Schäden im System verursacht werden.

Den Netzschalter drücken

KAPITEL 1: EINRICHTEN DES LAPTOPS

Anschließen des Netzwerkkabels (Optional)

KAPITEL 1: EINRICHTEN DES LAPTOPS

Einrichtung von Microsoft Windows

Ihr Computer ist mit dem Microsoft Windows-Betriebssystem vorkonguriert. Befolgen

Sie zum erstmaligen Einrichten von Windows die Anweisungen auf dem Bildschirm. Diese Schritte müssen durchgeführt werden und können einige Zeit in Anspruch nehmen. Der Windows-Setup führt Sie durch die verschiedenen Schritte, einschließlich der Annahme

der Lizenzvereinbarungen, der Konguration der Einstellungen und der Einrichtung einer

Internetverbindung.

VORSICHT: Unterbrechen Sie unter keinen Umständen den Setupvorgang des Betriebssystems. Dies kann die Einstellungen unbrauchbar machen, sodass Sie das gesamte Betriebssystem erneut installieren müssen.

ANMERKUNG: Um eine optimale Leistung des Computers zu gewährleisten, wird

empfohlen, dass Sie das neueste BIOS und die neuesten Treiber für den Computer herunterladen und installieren. Diese stehen unter support.dell.com zur Verfügung.

ANMERKUNG: Weitere Informationen zu Betriebssystem und Funktionen erhalten Sie unter support.dell.com/MyNewDell.

ANMERKUNG: Es wird empfohlen, eine vollständige Systemsicherung zu erstellen, sobald Sie Microsoft Windows eingerichtet haben.

KAPITEL 1: EINRICHTEN DES LAPTOPS

Einrichten von WirelessHD (Optional)

Die WirelessHD-Funktion ermöglicht Ihnen das Anzeigen von hochauösenden Videos von

Ihrem Computerdisplay auf einem Fernsehgerät ohne die Verwendung von Kabeln. Richten Sie WirelessHD mithilfe eines WirelessHD-Sets ein. Anweisungen zum Einrichten von WirelessHD

nden Sie in dem mit dem WirelessHD-Set mitgelieferten Dokument.

ANMERKUNG: Das WirelessHD-Set ist nicht im Lieferumfang des Computers enthalten und muss separat erworben werden.

Wenn Ihr Computer die WirelessHD-Funktion unterstützt, wird auf dem Desktop das WiHD-

Symbol

So richten Sie WirelessHD ein:

1. Schalten Sie den Computer ein.

2. Stellen Sie sicher, dass Wireless auf Ihrem Computer aktiviert ist.

3. Doppelklicken Sie auf das WiHD-Symbol Das WirelessHD Application Controller-Fenster wird angezeigt.

4. Befolgen Sie die Anleitungen auf dem Bildschirm.

angezeigt.

ANMERKUNG: Möglicherweise müssen Sie zuerst das WirelessHD-Set einrichten, bevor Sie WirelessHD einrichten können. Weitere Information zum Einrichten des WirelessHD-

Sets nden Sie in dem mit dem WirelessHD-Set mitgelieferten Dokument.

auf dem Desktop.

KAPITEL 1: EINRICHTEN DES LAPTOPS

Wireless Display einrichten (Optional)

ANMERKUNG: Die Wireless-Display-Funktion wird möglicherweise nicht auf allen Computern unterstützt. Informationen zu den Hardware- und Software-Anforderungen zum Einrichten von Wireless Display nden Sie unter

www.intel.com. ANMERKUNG: Die Wireless-Display-Funktion ist auf Ihrem Computer nur verfügbar, wenn

Sie beim Kauf gleichzeitig eine Intel-Wi-Fi-WLAN-Karte und eine nVidia-Grakkarte mit Optimus-Technologie oder eine AMD-Radeon-Grakkarte mitbestellt haben.

ANMERKUNG: Für grakintensive Anwendungen wie hochauösende Spiele wird die Verwendung von WirelessHD anstelle von Wireless Display empfohlen. Weitere Infor-

mationen nden Sie unter „Einrichten von WirelessHD (Optional)“ auf Seite 16.

Die Intel-Wireless-Display-Funktion ermöglicht Ihnen das Anzeigen Ihres Computerdisplays auf einem Fernsehgerät ohne die Verwendung von Kabeln. Vor dem Einrichten von Wireless Display müsen Sie einen Wireless-Displayadapter an Ihr Fernsehgerät anschließen.

ANMERKUNG: Der Wireless-Displayadapter gehört nicht zum Lieferumfang Ihres Computers und muss separat erworben werden.

ANMERKUNG: Weitere Informationen zum Einrichten des Wireless Display nden Sie im

zum Wireless Displayadapter mitgelieferten Dokument.

KAPITEL 1: EINRICHTEN DES LAPTOPS

Mit dem Internet verbinden (optional)

Einrichten einer kabelgebundenen Internetverbindung

• Wenn Sie eine Einwählverbindung verwenden, schließen Sie die Telefonleitung an das optionale, externe USB-Modem und die Telefonwandbuchse an, bevor Sie die Verbindung mit dem Internet einrichten.

• Wenn Sie eine DSL- oder Kabel- bzw. Satellitenmodemverbindung verwenden, setzen Sie sich für die jeweiligen Setup-Informationen mit Ihrem Internetdienstanbieter (ISP) oder Ihrem Mobilfunkanbieter in Verbindung.

Um das Einrichten Ihrer kabelgebundenen Internetverbindung abzuschließen, halten Sie sich

an die Anweisungen aus „Einrichten einer Internetverbindung“ auf Seite19.

KAPITEL 1: EINRICHTEN DES LAPTOPS

Einrichten einer Wireless-Verbindung

ANMERKUNG: Weitere Hinweise zur Einrichtung des wireless Routers erhalten Sie in der Dokumentation zu Ihrem Router.

Bevor Sie die Wireless-Internetverbindung verwenden können, müssen Sie eine Verbindung zum Wireless-Router herstellen.

Einrichten einer Verbindung zu einem Wireless-Router:

1. Stellen Sie sicher, dass Wireless auf Ihrem Computer aktiviert ist.

2. Speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle geöffneten

Programme.

3. Klicken Sie auf Start

→ Systemsteuerung.

4. Tippen Sie in das Suchfeld Netzwerk und klicken anschließend auf Netzwerk- und Freigabecenter → Verbindung mit einem Netzwerk herstellen.

5. Folgen Sie den Anweisungen auf dem Bildschirm, um das Setup abzuschließen.

Einrichten einer Internetverbindung

Das Spektrum an Internetdienstanbietern (Internet Service Provider = ISP) und Internetdienstleistungen ist abhängig vom jeweiligen Land. Kontaktieren Sie Ihren Internetdienstanbieter für die in Ihrem Land zur Verfügung stehenden Angebote.

Wenn Sie keine Verbindung zum Internet bekommen, dies aber zuvor geklappt hat, gibt es möglicherweise ein Problem seitens des ISP. Fragen Sie diesbezüglich beim

KAPITEL 1: EINRICHTEN DES LAPTOPS

Internetdienstanbieter nach, oder versuchen Sie zu einem späteren Zeitpunkt erneut, die Verbindung herzustellen.

Halten Sie Ihre Internetdienstanbieterdaten bereit. Wenn Sie keinen ISP haben, kann Sie der

Mit dem Internet verbinden -Assistent bei der Suche unterstützen.

1. Speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle geöffneten

Programme.

2. Klicken Sie auf Start

3. Tippen Sie in das Suchfeld Netzwerk ein, und klicken Sie anschließend auf Netzwerkund Freigabecenter→ Neue Verbindung oder neues Netzwerk einrichten→ Verbindung mit dem Internet herstellen. Das Fenster Mit dem Internet verbinden wird angezeigt.

ANMERKUNG: Wenn Sie nicht wissen, welche Art der Verbindung Sie auswählen müssen, klicken Sie auf Hilfe bei der Auswahl oder wenden Sie sich an Ihren ISP.

4. Folgen Sie den Anweisungen auf dem Bildschirm, und verwenden Sie die Setup-Informa-

tionen Ihres Internetdienstanbieters, um das Setup abzuschließen.

→ Systemsteuerung.

CHAPTER 2: GETTING TO KNOW YOUR LAPTOP

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Dieses Kapitel stellt Informationen über Ihren neuen Laptop bereit, um Sie mit seinen verschiedenen Funktionen vertraut zu machen und Ihnen einen raschen Einstieg zu ermöglichen.

Linke Seitenansicht, Funktionen

1 2 3 4 5 6 7 8 9

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Sicherheitskabeleinschub — Zum Befestigen eines handelsüblichen Sicherheitskabels

am Computer. ANMERKUNG: Bevor Sie ein Sicherheitskabel erwerben, stellen Sie zunächst sicher,

dass es in den Sicherheitskabeleinschub an Ihrem Computer passt.

Netzwerkanschluss — Anschluss von Netzwerk- oder Breitbandgeräten an den

Computer.

VGA-Anschluss— Anschluss Ihres Computers an einen Monitor oder Projektor.

HDMI-Ausgangsanschluss — Anschluss an ein TV-Gerät für digitales Mehrkanal-

audio sowie Videosignale. ANMERKUNG: Bei einem Monitor ohne eingebaute Lautsprecher wird nur das Video-

signal gelesen.

Mini-DisplayPort-Anschluss— Anschluss Ihres Computers an externe

DisplayPort-Monitore und -Projektoren. ANMERKUNG: Der Mini-DisplayPort-Anschluss lässt auch eine Verbindung mit einem

VGA-Anschluss über einen optionalen Mini-DisplayPort-Adapter zu. Sie können das VGA-Kabel und den Mini-DisplayPort-Adapter unter www.dell.com erwerben.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

USB-3.0-Anschlüsse (2)— Schnellere Datenübertragung zwischen Ihrem Com-

puter und USB-Geräten.

Audio-Ausgang/Kopfhörer/S/PDIF-Anschluss — Anschluss an Verstärker, Laut-

sprecher oder TV für Digital-Audio-Ausgang. Kann auch verwendet werden, um ein Paar Kopfhörer, Aktivlautsprecher oder ein Soundsystem anzuschließen.

ANMERKUNG: Verwenden Sie zum Anschließen eines optischen TOSLINK-Kabels den mit Ihrem Computer mitgelieferten S/PDIF-Adapter.

Mikrofonanschluss — Für ein Mikrofon oder Eingangssignal zur Verwendung mit

Audioprogrammen.

Kopfhöreranschlüsse (2) — Anschluss eines Paares von Kopfhörern oder eines

Aktivlautsprechers oder Soundsystems.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Rechte Seitenansicht, Funktionen

1 2 3 4 5

1 Optisches Laufwerk — Nur zum Wiedergeben oder Aufnehmen von CDs, DVDs und Blu-

ray-Discs (optional) in Standardgröße (12 cm). Die bedruckte Seite muss beim einlegen nach oben zeigen. Weitere Informationen nden Sie unter „Verwenden des optischen

Laufwerks“ auf Seite 47.

Anzeigen und Weitergeben von digitalen Fotos, Audio- und Videodateien und Dokumenten.

Drucker, externes Laufwerk oder MP3-Player.

9-in-1-Kartenlesegerät — Eine schnelle und bequeme Möglichkeit zum

USB 2.0-Anschlüsse (2) — Anschluss für USB-Geräte, wie z. B. Maus, Tastatur,

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

eSATA/USB-Kombianschluss mit USB PowerShare — Für den Anschluss von mit

eSATA-kompatiblen Speichergeräten (z.B. externen Festplatten oder optischen Laufwerken), oder USB-Geräten (z.B. einer Maus, Tastatur, einer externen Festplatte, einem Drucker oder MP3-Player).

Die Funktion USB Powershare ermöglicht das Auaden von USB-Geräten, während der Computer ein- oder ausgeschaltet ist oder sich im Stromsparmodus bendet.

ANMERKUNG: Bestimmte USB-Geräte werden ggf. nicht aufgeladen, während der

Computer ausgeschaltet ist oder sich im Stromsparmodus bendet. Schalten Sie in

diesen Fällen den Computer ein, um das Gerät zu laden. ANMERKUNG: Sie können die Option des Ladens des USB-Gerätes während der Computer

ausgeschaltet oder sich im Energiesparmodus bendet, in den BIOS-Einstellungen

aktivieren oder deaktivieren. ANMERKUNG: Um den Ladevorgang fortzusetzen, nehmen Sie das USB-Gerät heraus

und schließen Sie es erneut an. Um den Ladevorgang fortzusetzen, nehmen Sie das USB-Gerät heraus und schließen Sie es erneut an.

ANMERKUNG: USB PowerShare wird automatisch abgeschaltet, wenn nur 10% der ge-

samten Akkubetriebsdauer verbleiben.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

HDMI-Eingangsanschluss — Verbindet den HDMI-Ausgangsanschluss mit Ihrem

Videogerät, wie z. B. einem DVD-Spieler, ein Camcorder oder eine Spielekonsole. ANMERKUNG: Der HDMI-Eingangsanschluss funktioniert nur bei eingeschaltem

Computer.

Rückansicht, Funktionen

Netzadapteranschluss— Anschluss eines Netzadapters zur Stromversorgung

des Computers und zum Auaden des Akkus.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Anzeigenfunktionen

1 2 3 4 5

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

1 Linkes digitales Array-Mikrofon — Verbindet das rechte digitale Array-Mikrofon für

optimalen Sound für Videochat und Stimmaufnahme.

2 Kamera-Aktivitätsanzeige — Zeigt an, ob die Kamera ein- oder ausgeschaltet ist. Eine

stetig blaue Leuchte zeigt die Aktivität der Kamera an.

3 Kamera — integrierte Kamera für Videoerfassung, Konferenz und Chat.

4 Rechtes digitales Array-Mikrofon — Verbindet das linke digitale Array-Mikrofon für op-

timalen Sound für Videochat und Stimmaufnahme.

5 Bildschirm — Die Bildschirmmerkmale können je nach den von Ihnen beim Kauf des

Computers gewählten Elementen variieren. Ihr Computer unterstützt ein 3D-Display, sollten Sie dies zum Zeitpunkt des Kaufs aus-

gegewählt haben. ANMERKUNG: Sollten Sie sich unwohl während dem Ansehen des 3D-Bildschirms

fühlen, stoppen Sie, entfernen Sie Ihre 3D-Brille und machen Sie eine Pause.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

3 4

Computersockel- und Tastaturfunktionen

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

1 Statusanzeigen (3) — Anzeige der Rollen-, Feststell- oder Zahlentastenverriegelung.

Weitere Informationen nden Sie unter „Statusanzeigen“ auf Seite 32.

2 Tastatur — Durch die Hintergrundbeleuchtung der Tastatur sind alle Tasten auch im

Dunklen gut sichtbar.

3 Touchpad-Tasten (2) — Ermöglicht Links- und Rechtsklickfunktionen wie bei einer

Maus.

4 Touchpad — Bietet die Funktionalität einer Maus zur Bewegung des Cursors, zum Be-

wegen und Verschieben ausgewählter Elemente und ermöglicht das Linksklicken

durch das Berühren der Oberäche.

5 Mediensteuertasten (9) — Durch Drücken der Tasten führen Sie die dazugehörige Ak-

tion aus. Weitere Informationen nden Sie unter „Mediensteuertasten“ auf Seite 33.

6 Betriebsschalter — Schaltet den Computer ein oder aus. Weitere Informationen nden

Sie im Abschnitt „Betriebsschalter“ auf Seite 34.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Statusanzeigen

Die drei Statusanzeigen benden sich oben auf der linken Seite der Tastatur. Die genaue Position ist unter „Computersockel- und Tastaturfunktionen“ auf Seite 30 beschrieben.

Rollentaste-Anzeige

Schaltet ein, wenn die Rollentasten-Option aktiviert ist.

Feststelltaste-Anzeigeleuchte

Schaltet ein, wenn sich die Tastatur im Feststelltastenmodus bendet. In diesem

Modus werden sämtliche von Ihnen eingegebene Zeichen groß geschrieben.

Zahlentastenanzeige

Schaltet ein, wenn sich die Tastatur im Num-Lock-Modus bendet. In diesem

Modus kann der integrierte nummerische Tastenblock verwendet werden.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Mediensteuertasten

Die drei Mediensteuertasten benden sich oben auf der rechten Seite der Tastatur. Der genaue Ort ist unter „Computersockel- und Tastaturfunktionen“ auf Seite 30 beschrieben.

Drücken Sie zur Aktivierung die gewünschten Tasten. Die Tasten leuchten zum Bestätigen Ihrer Auswahl vorübergehend auf.

Lautstärke verringern

Lautstärke erhöhen

Schnelles Vorwärtsspulen oder Abspielen des nächsten Titels

Auswerfen

Ton aus

Zurückspulen oder den vorherigen Titel erneut abspielen

Abspielen oder Pause

Wireless-Kontrolle - WirelessKommunikation ein-/ausschalten

(Weitere Informationen erhalten

Sie unter „Verwendung der Wireless-Kontrolle“ auf Seite 46)

Alienware Command Center

(Weitere Informationen erhalten

Sie unter „Alienware Command Center“ auf Seite 40)

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Betriebsschalter

Sie können diese Taste so einstellen, dass sie beispielsweise das Betriebssystem herunterfährt oder in den Standby-Modus wechselt. Weitere Details zur Einstellung dieser Taste erhalten Sie unter Energieoptionen in der Systemsteuerung des Microsoft Windows-Betriebssystems.

Der Betriebsschalter bendet sich in der Mitte der Scharnierabdeckung. Die genaue Position ist unter „Computersockel- und Tastaturfunktionen“ auf Seite 30 beschrieben.

Die Farbe der Umrandung des AlienHead zeigt den Stromstatus an. Die Farbe zur Anzeige des Energiestatus kann durch die AlienFX-Software geändert werden.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Bei Netzstrombetrieb:

Blau oder benutzerangepasste Farbe für Netzstrom

Blau oder benutzerangepasste Farbe für Strom wird übergeblendet auf Gelb oder benutzerangepasste Farbe für Akku

Blau oder benutzerangepasste Farbe für Netzstrom wird übergeblendet auf Schwarz

Im Akkubetrieb:

Gelb oder benutzerangepasste Farbe für Akkubetrieb

Gelboder benutzerangepasste Farbe für Akkubetrieb wird übergeblendet auf Schwarz

Gelb blinkend oder benutzerangepasste Farbe für Akkubetrieb

Weitere Einzelheiten zum Standby- und Ruhe-Modus erhalten Sie unter Energieoptionen in der Systemsteuerung Ihres Microsoft Windows Betriebssystems.

Der Akku ist vollständig aufgeladen.

Der Computer wird ein- oder ausgeschaltet und der Akku lädt.

Der Computer bendet sich im

Standby-Modus.

Der Akku ist vollständig aufgeladen.

Der Computer bendet sich im

Standby-Modus.

Die Akkuladung ist niedrig.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

Funktionstasten

ANMERKUNG: Je nach Konguration des von Ihnen gekauften Laptops weisen einige

Funktionstasten möglicherweise keine dazugehörige Funktion auf.

Die <Fn>-Taste bendet sich in der unteren, linken Ecke der Tastatur und wird zusammen mit

den anderen Tasten verwendet, um bestimmte Funktionen zu aktivieren. Halten Sie die <Fn>Taste zusammen mit den folgenden Tasten gedrückt:

F1 – Suspend-Modus

Drücken Sie <Fn><F1>, um den Suspend-Modus zu aktivieren. Im Suspend-Modus

werden der LCD-Bildschirm und ausgewählte Geräte ausgeschaltet, um den Energieverbrauch herabzusetzen.

F2 – Akku-Statusanzeige prüfen

Drücken Sie <Fn><F2>, um die Akku-Statusanzeige anzuzeigen.

F3 – Stummschalten an/aus

Drücken Sie <Fn><F3>, um die Stummschaltefunktion für Audio zu aktivieren oder zu deaktivieren.

F4 – Bildschirmhelligkeit erhöhen

Drücken Sie <Fn><F4>, um die Helligkeit des LCD-Bildschirms zu erhöhen.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

F5 – Bildschirmhelligkeit verringern

Drücken Sie <Fn><F5>, um die Helligkeit des LCD-Bildschirms zu verringern.

F6 – Anzeigemodus

Drücken Sie <Fn><F6>, um zwischen Klon- und erweitertem Desktop-Modus um-

zuschalten, wenn ein externer Bildschirm angeschlossen ist.

F7 – Umschalten zwischen Grakkarten

Drücken Sie <Fn><F7>, um zwischen der integrierten Graphikkarte und der eigen-

ständigen Grakkarte umzuschalten.

F8 – Umschalten zwischen externen HDMI-Eingängen

Drücken Sie <Fn><F8>, um zwischen externen HDMI-Eingangsquellen umzuschalten.

F9 – Kamera ein/aus

Drücken Sie <Fn><F9>, um die Kamera aus- oder einzuschalten.

F10 – Microsoft Mobilitätscenter an/aus

Drücken Sie <Fn><F10>, um die Anwendung Microsoft Mobilitätscenter zu starten

oder zu beenden.

KAPITEL 2: MACHEN SIE SICH MIT IHREM LAPTOP VERTRAUT

F11 – AlienFX ein/aus

Drücken Sie <Fn><F11> zum Aktivieren oder Deaktivieren der AlienFX-Beleuch-

tung.

F12 –Touch Pad an/aus

Drücken Sie <Fn><F12>, um die Touchpad-Funktion und Beleuchtung um das Touchpad herum ein- oder auszuschalten. Wenn die Touchpad-Funktion ausgeschaltet ist, kann das Touchpad noch für weitere drei bis fünf Sekunden verwendet werden, während der Computer wieder in das Windows-Betriebssystem oder wieder aus dem Standby- oder Ruhezustand hochfährt.

CHAPTER 3: USING YOUR LAPTOP

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Alienware Command Center

Das Alienware Command Center gewährt Ihnen Zugriff auf Alienwares exklusive Software und ist eine kontinuierlich aktualisierbare Systemsteuerung. Von Alienware neu herausgegebene Programme werden direkt ins Command Center heruntergeladen, was Ihnen erlaubt, eine Sammlung von Tools für die Systemverwaltung, Optimierung und Benutzeranpassung anzulegen. Durch Drücken Command Center zugreifen. Siehe „Mediensteuertasten“ auf Seite 33.

der Mediensteuertasten können Sie auf das Alienware

Anschließen externer Bildschirme

Wenn Sie Ihre Computerumgebung in einem visuell größeren Maßstab genießen möchten,

oder Ihre Desktop-Arbeitsäche erweitern möchten, können Sie eine externe Anzeige

anschließen, wie beispielsweise einen unabhängigen Monitor, einen LCD-Fernseher oder Projektor.

Anschließen eines Bildschirms

Verwenden Sie das Kabel, das zu den Anschlüssen an Ihrem Computer und Ihrem Monitor

passt. Beachten Sie die folgende Tabelle bei der Identizierung der Anschlüsse an Ihrem

Computer und Monitor.

ANMERKUNG:

MIT EINEM der Anschlüsse Ihres Computers.

Verbinden Sie beim Anschließen eines einzelnen Bildschirms diesen NUR

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Anschlusstyp Computer Kabel Bildschirm

VGA-zu-VGA (VGA-Kabel)

HDMI-zu-HDMI (HDMI-Kabel)

Mini-DisplayPortzu-DisplayPort (Mini-DisplayPortzu-DisplayPortAdapter + DisplayPort-Kabel)

Mini-DisplayPortzu-DVI (MiniDisplayPort-zuDVI-Adapter + DVI-Kabel)

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

ANMERKUNG: Sie können den Mini-DisplayPort-zu-DisplayPort- und Mini-DisplayPortzu-DVI-Adapter unter www.dell.com erwerben.

1. Schalten Sie Ihren Laptop aus.

2. Schalten Sie den digitalen Bildschirm aus und ziehen Sie das Netzkabel aus dem Netzteil.

3. Schließen Sie ein Ende des Bildschirmkabels an den VGA-, Mini-DisplayPort- oder HDMI-

Anschluss Ihres Alienware-Laptops an.

4. Schließen Sie das andere Ende des Kabels an den gleichartigen Anschluss Ihres Bildschirms an.

5. Falls notwendig, schließen Sie ein Ende des Netzkabels an den Stromversorgungsanschluss des Bildschirms an.

6. Schließen Sie das andere Ende des Netzkabels an eine dreiadrige, geerdete Steckerleiste oder eine Wandsteckdose an.

7. Schalten Sie Ihren Laptop und danach Ihren Bildschirm ein.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Erweitern des Desktops

1. Klicken Sie bei angeschlossenem externen Bildschirm mit der rechten Maustaste auf den Desktop und wählen Sie Anpassen.

2. Wählen Sie Verbindung mit Projektor oder anderem externen Anzeigegerät herstellen im linken oberen Bereich des Bildschirms.

3. Klicken Sie auf Monitor anschließen.

4. Wählen Sie unter den folgenden auf dem Bildschirm angezeigten Optionen aus:

• Meine Anzeige auf allen Bildschirmen duplizieren (gespiegelt)

• Auf jedem Bildschirm verschiedene Teile meines Desktops anzeigen (erweitert)

• Desktop nur auf dem externen Monitor anzeigen

5. Klicken Sie zuerst auf Übernehmen, um Ihre Änderungen zu übernehmen und dann auf OK, um die Anzeigeeinstellungen der Systemsteuerung zu verlassen.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Verwendung von Wechselmedien und Karten

Beachten Sie nachfolgende Sicherheitsmaßnahmen:

VORSICHT: Wird die Platzhalterkarte falsch herum eingesetzt, kann dies Ihren Laptop beschädigen.

Wenn keine Datenträgerkarte im Steckplatz der Datenträgerkarte eingesetzt ist, stellen Sie sicher, dass die Platzhalterkarten, die mit Ihrem Laptop versandt werden, in die freien Steckplätze eingesetzt werden. Die Platzhalterkarte des ExpressCard-Steckplatzes schützt den Steckplatz vor Staub und anderen Teilchen, wenn er nicht verwendet wird. Stellen Sie beim Einsetzen der Platzhalterkarte sicher, dass die richtige Seite nach oben zeigt (Hinweis durch einen Pfeil auf manchen Platzhalterkarten). Informationen zu den von dem Computer

unterstützten Karten nden Sie unter „Spezikationen“ auf Seite 105.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Verwenden des optischen Laufwerks

Ihr Laptop verfügt über ein optisches Laufwerk mit Schlitzeinzug. In Abhängigkeit der

bestellten Konguration, ist Ihr Laptop mit einem der folgenden Laufwerkstypen ausgestattet.

Diese Logos werden verwendet, um die Funktionen und Datenträgerkompatibilität des Laufwerkes anzuzeigen.

DVD±R/W

Blu-ray Disc Combo/Triple Layer (optional)

Ein DVD±R/W-Laufwerk kann CD-ROM, CD-R, CD-R/W, DVD, DVD+R/W und DVD-R/W-Datenträger lesen.

Ein Blu-ray-Laufwerk kann CD-ROM, CD-R, CD-R/W, DVD, DVD+R/W, DVD-R/W, DVD+R, BD-ROM-Datenträger lesen.

Es kann außerdem CD-R, CD-R/W, DVD+R/W, DVD-R/W und DVD+R beschreiben.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Verwendung der integrierten Kamera

FastAccess-Gesichtserkennung

Gegebenenfalls ist Ihr Computer mit der FastAccess-Funktion zur Gesichtserkennung ausgestattet. Mit dieser Funktion können Sie die Sicherheit Ihres Alienware-Computers erhöhen, indem Sie es ihm ermöglichen, die unverwechselbaren Merkmale Ihres Gesichts zu erkennen und diese Informationen zur Überprüfung Ihrer Identität zu verwenden. Wenn Ihre Identität durch die Gesichtserkennung bestätigt ist, kann der Computer Ihre Anmeldeinformationen, die Sie normalerweise manuell eingeben würden, wie BenutzerID und Kennwort bei der Anmeldung bei Windows oder gesicherten Websites, automatisch

eingeben. Klicken Sie für weitere Informationen auf Start

→ Programme→ FastAccess.

Ein- und Ausschalten der Kamera

Drücken Sie die Tastenkombination<Fn><F9>, um die Kamera ein- oder auszuschalten.

Nach dem Einschalten der Kamera müssen Sie diese über das Microsoft Windows Außerdem können Sie auch den Windows Movie Maker verwenden, um Videos zu erstellen, editieren und gemeinsam zu nutzen.

Verwenden der Wireless-Kontrolle

Dank der Wireless-Kontrolle können Sie sämtliche Wirelessgeräte (Bluetooth, WLAN und WWAN) ausschalten, wenn Sie beispielsweise während eines Flugs dazu aufgefordert werden. Drücken

versetzt Ihre Wirelessgeräte in den Zustand zurück, in dem sie sich jeweils vor dem

Ausschalten befanden.

Sie zum Ausschalten der Wirelessgeräte die Mediensteuertasten. Erneutes Drücken

aktivieren.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Akkusatz

Ihr Laptop ist mit einem wiederauadbaren High-Energy Lithium-Ionen (Li-Ionen) Akkusatz ausgestattet. Die Lebensdauer des Akkus hängt von der Konguration Ihres Laptops, dem

Modell, den installierten Anwendungen, den Energieverwaltungseinstellungen und den verwendeten Funktionen ab. Wie bei allen Akkus verringert sich die maximale Kapazität dieses Akkus mit der Zeit und Verwendung.

Die Akkuanzeigen des Akkusatzes zeigen den Ladezustand des Akkus an. Wenn Sie die Akkuanzeige einmal drücken, leuchten die Ladezustandsanzeigen auf. Jede der fünf Anzeigen

repräsentiert etwa 20 Prozent der Gesamtladekapazität des Akkus. Wenn beispielsweise vier Anzeigen leuchten, verbleiben 80% der Akkuladung, und wenn keine Anzeigen leuchten, ist

der Akku leer.

1 Akkuanzeigen

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Energieverwaltung

Verständnis der Leistungsaufnahme

Um die Energie Ihres Akkus voll nutzen können, wäre es für Sie empfehlenswert ein wenig Zeit zu investieren, um ein grundlegendes Verständnis des Konzeptes der Energieverwaltung Ihres Betriebssystems zu erlangen.

Sie können die Energieoptionen Ihres Betriebssystems für die Energieeinstellungen auf Ihrem Computer verwenden. Das Microsoft Windows-Betriebssystem auf Ihrem Computer bietet hierzu drei Standardeinstellungen:

• Balanced — Bietet die volle Leistung, wenn Sie sie benötigen und spart Energie, wenn Sie die Funktionen nicht nutzen.

• Power Saver — Spart Energie, indem die Systemleistung reduziert wird, und optimiert so die Lebensdauer des Computers, indem der Energieverbrauch über die gesamte Nutzungsdauer des Computers gesenkt wird.

• High Performance — Bietet die maximale Systemleistung auf Ihrem Computer, indem die Prozessortaktrate an Ihre Tätigkeiten angepasst und Ihre Systemleistung maximiert wird.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Anpassen der Energieeinstellungen

1. Klicken Sie auf Start → Systemsteuerung.

2. Klicken Sie auf Alle Elemente der Systemsteuerung.

3. Doppelklicken Sie auf das Symbol Energieoptionen.

4. Wählen Sie unter den angezeigten Optionen einen Energiesparplan aus. Klicken Sie zum

Anpassen spezischer Einstellungen unterhalb des ausgewählten Energiesparplans auf

Energiesparplaneinstellungen ändern Energiesparplaneinstellungen ändern.

Verringern der Leistungsaufnahme

Obwohl Ihr Laptop (zusammen mit dem Betriebssystem) energiesparende Funktionen hat, können Sie Maßnahmen treffen, um die Leistungsaufnahme zu reduzieren:

• Verringern Sie die Intensität der Hintergrundbeleuchtung. Ein sehr heller Bildschirm ist gleichbedeutend mit einem höheren Energieverbrauch.

• Verwenden Sie im Alienware Command Center die Option Go Dark (Verdunkeln).

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

nVidia-Optimus-Technologie (Optional)

ANMERKUNG: Die nVidia-Optimus-Technologie wird nicht auf Computern unterstützt, die nVidia 3D Vision verwenden.

Ihr Alienware M17x Laptop ist mit der Optimus-Technologie von nVidia ausgestattet. Die

Optimus-Technologie ist danach ausgerichtet, Leistung und Benutzererfahrung auf Ihrem Computer zu maximieren und gleichzeitig die Auswirkungen auf Akkubetriebsdauer auf

ein Minimum zu reduzieren. Dies ermöglicht ihnen, die Grakverarbeitungsfunktionen des integrierten Grakprozessors (GPU, graphic processing unit) mit dem separaten nVidiaGPUv zu kombinieren, während Sie anspruchsvolle Grakanwendungen, wie z. B. 3DSpiele, ausführen. Der nVidia-Grakprozessor (GPU) ist nur für vorgegebene Anwendungen

eingeschaltet, wodurch die Akkubetriebsdauer verlängert wird.

Die Optimus-Technologie wird durch ein Anwendungsprol aktiviert. Wenn eine Anwendung gestartet wird, überprüfen die Videotreiber, ob die Anwendung ein mit ihr verbundenes Prol

hat.

• Wenn ein Anwendungsprol vorhanden ist, wird der nVidia-Grakprozessor eingeschaltet und die Anwendung im Leistungsmodus ausgeführt. Wenn die Anwendung

abgeschlossen ist, wird der nVidia-Grakprozessor (GPU) automatisch ausgeschaltet.

• Wenn ein Anwendungsprol nicht vorhanden ist, wird der integrierte Intel- Grakprozessor verwendet.

Die Standardliste von Anwendungsprolen wird regelmäßig von nVidia aktualisiert und

automatisch auf Ihren Computer heruntergeladen, wenn Sie mit dem Internet verbunden sind.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Sie können auch Anwendungsprole für jede Anwendung auf Ihrem Computer erstellen.

Dies ist möglicherweise für neu veröffentlichte Spiele oder Anwendungen ohne Standard-

Anwendungsprol erforderlich.

Ändern der Einstellungen für das Anwendungsprofil

1. Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie NVIDIA Control Panel (NVIDIA-Systemsteuerung) aus.

2. Klicken Sie im Fenster NVIDIA Control Panel (NVIDIA-Systemsteuerung) auf 3D Settings

(3D-Einstellungen), um die Auswahl zu erweitern (falls noch nicht erweitert) und klicken Sie anschließend auf Manage 3D Settings (3D-Einstellungen verwalten).

3. Klicken Sie in der Registerkarte Program Settings (Programmeinstellungen) auf Add (Hinzufügen), und wählen Sie die ausführbare Datei der Anwendung (.exe) aus. Sobald sie hinzugefügt wurde, können Sie die Einstellungen für diese Anwendung ändern.

Um die Einstellungen für eine spezische Anwendung zu ändern, machen Sie die

Anwendung in der Liste Select a program to customize: (Ein Programm für die individuelle Einrichtung auswählen:

ANMERKUNG: Klicken Sie für weitere Informationen zu den Optionen und Einstellungen der nVidia-Systemsteuerung auf Help (Hilfe).

) ausndig, und nehmen Sie die gewünschten Änderungen vor.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Freifall-Sensor

Freifall-Sensor schützt die Festplatte des Computers vor möglichen Schäden, indem er den Freifall-Zustand erkennt, der durch das zufällige Fallenlassen verursacht wird. Wenn der Freifall-Zustand erkannt wird, wird die Festplatte in einen Sicherheitszustand überführt, um Schutz vor eventuellen Schäden am Lese-/Schreibkopf und Datenverlust zu ermöglichen. Die Festplatte nimmt den Normalbetrieb auf, wenn der Freifall-Zustand nicht mehr nachgewiesen werden kann.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Konfigurieren des BIOS

System-Setup

Mit den Optionen des System-Setups können Sie:

• Systemkongurationsdaten ändern, wenn Hardware dem Laptop hinzugefügt, geändert oder entfernt wurde.

• Einstellen oder Ändern von durch den Benutzer auswählbaren Optionen.

• Die Größe des installierten Arbeitsspeichers anzeigen oder den Typ der installierten Fest- platte einstellen.

Es ist empfehlenswert, die aktuellen Daten des System-Setup zu notieren, bevor Sie Änderungen im System-Setup vornehmen, um sie bei Bedarf zur Hand zu haben.

VORSICHT: Die Änderung von Einstellungen in diesem Programm ist erfahrenen Computer-Anwendern vorbehalten. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Aufrufen desSystem-Setup

1. Schalten Sie den Laptop ein bzw. führen Sie einen Neustart durch. ANMERKUNG: Ein Tastaturfehler kann auftreten, wenn eine Taste auf der Tastatur

für einen sehr langen Zeitraum gedrückt wird. Drücken Sie die Taste <F2> so lange in

gleichmäßigen Abständen, bis der System-Setup-Bildschirm angezeigt wird, um die Möglichkeit eines Tastaturfehlers auszuschließen.

2. Drücken Sie während des Startens des Laptops <F2> unmittelbar bevor das Logo des Be-

triebssystems angezeigt wird, um auf das BIOS Setup-Programm zuzugreifen. Falls während des POST (Power On Self Test, Einschalt-Selbsttest) ein Fehler auftritt, können Sie das BIOS-Setup-Programm auch durch Drücken von <F2> aufrufen, wenn Sie dazu aufgefordert werden.

ANMERKUNG: Wenn Sie zu lange warten und das Betriebssystem-Logo erscheint, warten Sie, bis der Microsoft Windows-Desktop angezeigt wird. Fahren Sie Ihren Laptop herunter und versuchen Sie es erneut.

Fenster des System-Setup-Programms

Das Fenster des BIOS-Setup-Dienstprogramms zeigt aktuelle oder änderbare

Kongurationsdaten Ihres Laptops an. Diese Informationen sind in fünf Menüs unterteilt: Main

(Haupt), Advanced (Erweitert), Security (Sicherheit), Boot (Starten), und Exit (Beenden). Tastenfunktionen werden am unteren Rand des Fensters für das BIOS Setup-Dienstprogramms

angezeigt und Tasten werden mit ihren Funktionen innerhalb des aktiven Feldes aufgelistet.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Optionen des System-Setup

ANMERKUNG: Es hängt von Ihrem Computer und den installierten Geräten ab, ob die in diesem Abschnitt angegebenen Komponenten angezeigt werden, bzw. nicht genau wie aufgeführt angezeigt werden.

ANMERKUNG: Beziehen Sie sich für die aktualisierten System-Setup-Informationen auf das Service-Handbuch unter support.dell.com/manuals.

Main Menu (Hauptmenü)

System Time (Systemzeit)

Zeigt die Systemzeit an.

(hh:mm:ss)

System Date (Systemdatum)

Zeigt das Systemdatum an.

(mm/tt/jjjj)

Alienware

Service Tag

(Service-Tag-Nummer)

Zeigt die Modellnummer des Computers an.

Zeigt die Service-Tag-Nummer Ihres Computers an.

BIOS Version (BIOS-Version) Zeigt die BIOS-Version an.

EC Version (EC-Version) Zeigt die EC-Firmware-Version an.

ME version (ME-Version) Zeigt die Intel-ME-Firmwareversion an.

Sandy-Bridge-Version

Zeigt die Sandy-Bridge-Version an.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Main Menu (Hauptmenü)

CPU

CPU Frequenzcy (CPU-Takt) Zeigt die Prozessorgeschwindigkeit an.

CPU L3 Cache

CPUID

Integrated Graphics

(Integrierte Grakkarte)

Discrete Graphics 1

(Externe Grakkarte 1)

Discrete Graphics 2

(Externe Grakkarte 2)

Total Memory

(Gesamtspeicher)

Memory Bank 0

(Speicherbank 0)

Memory Bank 1

(Speicherbank 1)

SATA Hard Drive

(SATA-Festplatte)

Zeigt den installierten Prozessortyp an.

Zeigt die Größe des Prozessor-Zwischenspeichers an.

Zeigt die Prozessorkennung an.

Zeigt die integrierte Grakkarte an.

Zeigt die primäre externe Grakkarte an.

Zeigt die sekundäre externe Grakkarte an.

Zeigt den verfügbaren Gesamtspeicher auf Ihrem Computer an.

Zeigt die Speichergröße in DIMM 0 an.

Zeigt die Speichergröße in DIMM 1 an.

Anzeige des installierten SATA-Festplattenmodells.

Menü Advanced (Erweitert)

Intel SpeedStep

Virtualization

(Virtualisierung)

USB Emulation

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der Intel SpeedStep Technologie. Das Ausschalten dieser Funktion kann die Leistung verbessern, senkt aber erheblich die Lebensdauer der Batterie.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der Intel-Virtualisierungstechnologie.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung

der USB-Emulationsfunktion. Diese Funktion deniert,

wie das BIOS bei einem Betriebssystem ohne USBUnterstützung mit USB-Geräten verfährt. USB-Emulation ist während des POST immer aktiviert.

ANMERKUNG: Wenn diese Option auf ausgeschaltet (off) ist, ist das Starten von USB-Geräten (Diskettenlaufwerk, Festplatte oder Speicherstick) nicht möglich.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Menü Advanced (Erweitert)

USB Wake Support

(USB-Aufweckunterstützung)

USB Power Share

(USB-Strom)

Bei Aktivierung können USB-Geräte den Computer aus dem Standby holen. Bei Deaktivierung wird die USBWake-Up Funktion ausgeschaltet.

ANMERKUNG: Bei aktiviertem USB Powershare (Stromversorgung von per USB angeschlossenen Geräten auch bei ausgeschaltetem Notebook) holt ein an den USB Powershare-Anschluss angeschlossenes Gerät den Computer möglicherweise nicht aus dem Standby.

Ermöglicht Ihnen das Auaden von USB-Geräten, wenn

der Computer ausgeschaltet ist oder sich im Standby-

Modus bendet.

• AC Only (Nur Adapter): USB-Geräte werden nur aufgeladen, wenn der Netzadapter angeschlossen ist.

• AC and Battery (Adapter und Akku): USB-Geräte werden aufgeladen, wenn der Netzadapter angeschlossen ist und wenn der Computer über Akku betrieben wird.

• Disabled (Deaktiviert): Deaktiviert USB PowerShare.

Menü Advanced (Erweitert)

Integrated Network

(Integriertes Netzwerk)

High Denition Audio

(HD-Audio)

SD Card Reader

(SD-Kartenlesegerät)

CPU Turbo Mode

(CPU-Turbomodus)

Performance Menu

(Menü „Leistung“)

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung des integrierten LAN-Controllers.

• Disabled (Deaktiviert): Internes LAN ist deaktiviert und für das Betriebssystem nicht sichtbar.

• Enabled (Aktiviert): Internes LAN ist aktiviert.

Ermöglicht das Ein- und Ausschalten des internen High

Denition Audiosound-Gerätes

• Disabled (Deaktiviert): Das interne Audio-Gerät ist deaktiviert und für das Betriebssystem nicht sichtbar.

• Enabled (Aktiviert): Das interne Audio-Gerät ist aktiviert.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung des internen SD-Kartenlesegeräts.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der Turbomodus-Option zur Leistungssteigerung von Intel CPUs.

Ermöglicht Ihnen das Kongurieren von Feldern im Untermenü „Performance Options“ (Leistungsoptionen) (weitere Informationen dazu nden Sie unter „Untermenü „Performance Options“ (Leistungsoptionen)“ auf Seite 62).

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Menü Advanced (Erweitert)

Extended ICC (Erweitertes ICC)

SATA Operation

(SATA-Betrieb)

Ermöglicht Ihnen das Kongurieren von Feldern im Untermenü „Extended ICC“ (Erweitertes ICC) (weitere Informationen dazu nden Sie unter „Untermenü „Extended ICC“ (Erweitertes ICC)“ auf Seite64).

Ermöglicht Ihnen die Konguration des Betriebsmodus

des integrierten SATA-Festplatten-Controllers.

• AHCI: SATA wird für den AHCI-Modus konguriert.

• RAID: STAT wird für den RAID-Modus konguriert.

SATA HARD DRIVE 1

(SATA-Festplatte 1)

SATA HARD DRIVE 2

(SATA-Festplatte 2)

Anzeige des installierten primären SATA-Festplattenmodells.

Anzeige des installierten sekundären SATA-Festplattenmodells.

Menü Advanced (Erweitert)

Adapter Warnings (Warnmeldungen bei best. Netzadaptern)

Charger Behavior

(Auadeverhalten)

Primary Display (Primärer Bildschirm)

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Ermöglicht Ihnen auszuwählen, ob der Computer Warnmeldungen anzeigen soll, wenn Sie Netzadapter verwenden, die Ihr Computer nicht unterstützt.

• Disabled (Deaktiviert): Keine Erkennung von nicht unterstützten Netzadaptern durch das BIOS. Es werden keine Meldungen auf dem Bildschirm ausgegeben.

• Enabled (Aktiviert): Erkennung nicht unterstützter Netzadapter durch das BIOS. Fehlermeldungen werden auf dem Bildschirm ausgegeben.

Ermöglicht Ihnen das Aktivieren bzw. Deaktivieren der

Akkuauadung.

Ermöglicht Ihnen das Auswählen eines primären Bildschirms.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Untermenü Leistungsoptionen

Übertaktungsfunktion

Processor Overclocking

(Prozessor-Übertaktung)

Override Turbo settings (Turbo-

Einstellungen überschreiben)

Long Duration Power Limit (Grenze für

Langzeitstromversorgung)

Long Duration Time Window (Langzeitfenster)

Set Short Duration Power Limit (Grenze für

Kurzzeitstromversorgung einstellen)

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der globalen Übertaktungsfunktion.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der Prozessorübertaktungsfunktion.

Ermöglicht Ihnen das Überschreiben von Einstellungen des CPU-Turbomodus.

Ermöglicht Ihnen das Einstellen des Werts für die

Turbomodus-Stromversorgungsgrenze 1 in Watt.

Ermöglicht Ihnen das Einstellen des Werts für die

Turbomodus-Zeit 1 in Sekunden.

Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Grenze für die Kurzzeitstromversorgung.

• Disabled (Deaktiviert): Die Übertaktungsfunktion ist deaktiviert.

• Enabled (Aktiviert): Zeigt weitere Übertaktungsoptionen an.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Untermenü Leistungsoptionen

Short Duration Power Limit Options

(Optionen der Grenze für Kurzzeitstromversorgung)

Memory Overclocking (Speicherübertaktung)

Memory Override Support (Unterstützung

des Überschreibens von Speicher)

Memory Voltage (Speicherspannung)

Memory Frequency (Speicherfrequenz)

XMP-DIMM-Prol

Ermöglicht Ihnen das Einstellen des Werts für die

Turbomodus-Stromversorgungsgrenze 2 in Watt.

Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Unterstützung der Option des Überschreibens von Speicher.

• Disabled (Deaktiviert): Die Unterstützung des Überschreibens von Speicher ist deaktiviert.

• Enabled (Aktiviert): Zeigt weitere Optionen für die Unterstützung des Überschreibens von Speicher an.

Ermöglicht Ihnen das Erhöhen der Speicherspannung.

Ermöglicht Ihnen die Eingabe der Speicherfrequenz.

Ermöglicht Ihnen das Kongurieren unterschiedlicher

XMP-Optionen.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Extended ICC Sub-Menu (Untermenü „Erweitertes ICC“)

Use Watchdog Timer for ICC (Überwachungszeitgeber

für ICC verwenden)

Turn off unused PCI/ PCIe clocks (Ungenutzte

PCI/PCIe-Uhren ausschalten)

Lock ICC Registers (ICC-Register sperren)

Clock_DIV-1S

Clock_DIV-2S

Clock_DIV-3

Clock_DIV-4

Clock_DIV-1NS

Clock_DIV-2NS

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung des Überwachungszeitgebers.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der PCI/PCIe-Uhren.

• Disabled (Deaktiviert): Alle PCI/PCIe-Uhren sind eingeschaltet.

• Enabled (Aktiviert): Ungenutzte PCI/PCIe-Uhren sind deaktiviert.

Ermöglicht Ihnen das Sperren von entweder statischen Registern oder allen Registern.

Zeigt die Uhreneinstellungen der Div-1S-Geräte an.

Zeigt die Uhreneinstellungen der Div-2S-Geräte an.

Zeigt die Uhreneinstellungen der Div-3-Geräte an.

Zeigt die Uhreneinstellungen der Div-4-Geräte an.

Zeigt die Uhreneinstellungen der Div-1NS-Geräte an.

Zeigt die Uhreneinstellungen der Div-2NS-Geräte an.

Menü Wireless

Bluetooth

Wireless Network (Wireless-

Netzwerk)

DGX

Wireless Switch/Hotkey

(Wireless-Schalter/Schnelltaste)

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung des internen Bluetooth-Gerätes.

• Disabled (Deaktiviert): Das interne Bluetooth-Gerät ist deaktiviert und für das Betriebssystem nicht sichtbar.

• Enabled (Aktiviert): Das interne Bluetooth-Gerät ist aktiviert.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der internen wireless Geräte.

• Disabled (Deaktiviert): Das interne Wireless-Gerät ist deaktiviert und für das Betriebssystem nicht sichtbar.

• Enabled (Aktiviert): Das interne Wireless-Gerät ist aktiviert.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung des internen DGX-Gerätes.

Ermöglicht Ihnen die Deaktivierung aller internen Wireless-Geräte.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Menü „Security“ (Sicherheit)

Supervisor Password

(Supervisor-Kennwort)

User Password

(Benutzerkennwort)

Set Service Tag (Service-Tag-Nummer einstellen)

Set Supervisor Password (Supervisor- Kennwort einstellen) Set Supervisor Password (Supervisor-

Kennwort einstellen)

Set User Password

(Benutzerkennwort einstellen)

Computrace

Zeigt an, ob ein Supervisor-Kennwort eingestellt wurde oder nicht.

Zeigt an, ob ein Benutzerkennwort eingestellt wurde oder nicht.

Zeigt die Service-Tag-Nummer des Computers an, wenn die Service-Tag-Nummer vorhanden ist.

Zeigt ein Feld zum manuellen Eingeben der Service-TagNummer an, wenn die Service-Tag-Nummer fehlt.

Ermöglicht Ihnen die Einstellung eines SupervisorKennwortes. Das Supervisor-Kennwort steuert den Zugriff auf das System-Setup-Programm.

Ermöglicht Ihnen die Einstellung eines Benutzerkennwortes. Das Benutzerkennwort steuert den Zugriff auf den Computer beim Starten.

Ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der Computrace-Sicherheitsfunktion

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

Menü „Boot“ (Start)

Verwenden Sie Nach-oben- oder Nach-unten-Taste, um die Startgerätepriorität zu ändern. Folgende Optionen stehen zur Auswahl:

• Hard Drive (Festplatte)

• USB-Storage (USB-Speicher)

• CD/DVD/BD

• Removal Devices (Wechselgeräte)

• Network (Netzwerk)

Menü „Exit“ (Beenden)

Exit Saving Changes

(Beenden und Änderungen speichern)

Save Change Without Exit

(Änderungen speichern, ohne zu beenden)

Exit Discarding Changes

(Beenden ohne Änderungen zu speichern)

Load Optimal Defaults

(Laden der optimalen Standardwerte)

Discard Changes

(Änderungen verwerfen)

Beendet das System-Setup und speichert Änderungen im CMOS.

Ermöglicht Ihnen, im System-Setup zu bleiben und Ihre Änderungen im CMOS zu speichern.

Ermöglicht Ihnen, das System-Setup zu verlassen und die vorherigen Werte aus dem CMOS zu laden.

Lädt für sämtliche Punkte des Setup die Standardwerte.

Lädt für sämtliche Punkte des Setup vorherige Werte aus dem CMOS.

KAPITEL 3: VERWENDUNG IHRES LAPTOPS

CHAPTER 4: INSTALLING AND REPLACING COMPONENTS

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

Dieses Kapitel enthält Richtlinien und Anleitungen zur Erhöhung der Prozessorleistung und des Speicherplatzes durch Upgrades. Komponenten für Ihren Computer sind unter

www.dell.com oder www.alienware.com erhältlich.

ANMERKUNG: Sehen Sie im Service-Handbuch unter support.dell.com/manuals nach,

um Installationsanweisungen für alle reparierbaren/austauschbaren Komponenten zu

erhalten. Von Dell und Alienware bezogene Teile werden mit spezischen Instruktionen

für den Austausch ausgeliefert.

Vorbereitung

Dieser Abschnitt enthält Anweisungen für das Entfernen und Installieren von Komponenten Ihres Laptops. Wenn nicht anders angegeben, wird bei jedem Verfahren vorausgesetzt, dass folgende Bedingungen zutreffen:

• Sie haben die in diesem Abschnitt unter „Ausschalten Ihres Laptops“ und „Bevor Sie Arbeiten im Inneren Ihres Laptop durchführen“ beschriebenen Schritte durchgeführt.

• Sie haben die mit Ihrem Laptop gelieferten Sicherheitshinweise gelesen.

• Eine Komponente kann ersetzt oder - wenn sie separat erworben wurde - installiert werden, indem der Entfernungsvorgang in umgekehrter Reihenfolge ausgeführt wird.

Für die in diesem Abschnitt beschriebenen Verfahren sind ggf. die folgenden Werkzeuge erforderlich:

• Kleiner Schlitzschraubenzieher

• Kreuzschlitzschraubenzieher

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

Ausschalten Ihres Computers

VORSICHT: Um Datenverluste zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie Ihren Laptop herunterfahren.

1. Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten

Programme.

2. Klicken Sie auf Start

→ Herunterfahren.

Der Laptop schaltet sich aus, wenn das Herunterfahren des Betriebssystems abgeschlossen ist.

3. Stellen Sie sicher, dass der Laptop und alle angeschlossenen Geräte ausgeschaltet sind.

Wenn sich Ihr Computer und angeschlossene Komponenten nach dem Herunterfahren des Betriebssystems nicht automatisch ausschalten, drücken und halten Sie den

Netzschalter mindestens 8 - 10 Sekunden lang, bis sich der Computer ausschaltet.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

Bevor Sie Arbeiten im Inneren Ihres Computers durchführen

Die folgenden Sicherheitshinweise schützen den Computer vor möglichen Schäden und dienen der persönlichen Sicherheit des Benutzers.

WARNUNG: Bevor Sie Arbeiten im Inneren des Laptops durchführen, lesen Sie die Sicherheitshinweise, die Ihnen mit Ihrem Computer zugestellt wurden. Weitere

Best-Practice-Sicherheitsinformationen nden Sie auf der „Regulatory Compliance

Homepage“ unter www.dell.com/regulatory_compliance. VORSICHT: Gehen Sie mit Komponenten und Karten vorsichtig um. Komponenten und

Kontakte auf einer Karte dürfen nicht angefasst werden. Fassen Sie eine Karte an den Kanten an. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Stiften an.

VORSICHT: Reparaturen an Ihrem Computer sollten nur von zertizierten

Servicetechnikern vorgenommen werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.

VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten

Metalläche (beispielsweise ein Anschluss auf der Rückseite des Computers).

VORSICHT: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der Zugentlastung und nicht am Kabel selbst. Einige Kabel haben Stecker mit Verriegelungsklammern. Drücken Sie beim Abziehen solcher Kabel vor dem Abnehmen die Verriegelungsklammern. Halten Sie beim Trennen von Steckverbindungen die Anschlüsse gerade, um keine Stifte zu verbiegen. Achten Sie vor dem Anschließen eines Kabels darauf, dass die Stecker korrekt ausgerichtet und nicht verkantet aufgesetzt werden.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

VORSICHT: Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor die Arbeiten im Inneren des Computers begonnen werden.

1. Stellen Sie sicher, dass die Arbeitsoberäche eben und sauber ist, damit die

Computerabdeckung nicht zerkratzt wird.

2. Schalten Sie Ihren Computer aus (weitere Informationen erhalten Sie unter „Ausschalten

des Computers“ auf Seite 71).

VORSICHT: Wenn Sie ein Netzwerkkabel lösen, ziehen Sie es erst vom Computer und dann vom Netzwerkgerät ab.

3. Trennen Sie alle Telefon- und Netzwerkleitungen vom Laptop.

4. Werfen Sie etwaige installierte Karten aus dem MediaCard-Kartenleser aus, indem Sie

auf sie drücken.

5. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. VORSICHT: Um Schäden an der Systemplatine zu verhindern, müssen Sie zunächst

den Akku aus dem Akkufach entnehmen, bevor Sie Arbeiten am Innern des Laptops durchführen.

6. Nehmen Sie den Akku aus dem Akkufach (weitere Informationen erhalten Sie unter

„Austauschen des Akkusatzes“ auf Seite 74)

7. Drücken Sie den Netzschalter, um die Systemplatine zu erden.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

Austauschen des Akkusatzes

Dieser Akkusatz kann einfach entfernt und ausgetauscht werden. Stellen Sie sicher, dass der Laptop vor dem Austauschen des Akkusatzes ordnungsgemäß heruntergefahren wurde.

VORSICHT: Um Schäden am Laptop zu verhindern, verwenden Sie ausschließlich den Akkutyp, der für diesen speziellen Alienware Computer entwickelt wurde. Verwenden Sie auch keine Akkus für andere Alienware oder Dell Laptops.

Entfernen des Akkusatzes:

1. Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 70.

2. Fahren Sie Ihren Laptop herunter.

3. Drehen Sie den Laptop um.

4. Schieben Sie die Akkuverriegelung auf die Entriegelungsposition, wie gezeigt. Der Akkusatz wird ausgegeben.

5. Entfernen Sie den Akkusatz.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

1 Akkufach 3 Akkusatz

2 Akkuverriegelung

Führen Sie die Schritte zum Entfernen des Akkusatzes in umgekehrter Reihenfolge aus, um den Akkusatz auszutauschen.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

Upgrade oder Austausch des Speichers

Ihr Laptop ist mit einer kongurierbaren Speichereinheit ausgerüstet. Zum Aufrüsten stehen Speichermodulsockel nach Industriestandard JEDEC C3-10600 (DDR3) SODIMM zur

Verfügung.

ANMERKUNG: Wenn Sie einen Dual-Kern-Prozessor erworben haben, unterstützt Ihr

Computer nur die Speichermodulanschlüsse DIMM 1 und DIMM 2. ANMERKUNG: Die unten stehende Tabelle erläutert eine Möglichkeit zur Konguration

des Systemspeichers. Sie können den Systemspeicher auch durch Installieren von

Speichermodulen in den Anschlüssen DIMM 3 und DIMM 4 kongurieren.

Speicher-

anschluss

DIMM 1

2 GB 2 GB — — 4 GB

2 GB 4 GB — — 6 GB

4 GB 4 GB — — 8 GB

8 GB 8 GB — — 16 GB

8 GB 8 GB 8 GB 8 GB 32 GB

Speicher-

anschluss

DIMM 2

Speicher-

anschluss

DIMM 3

Speicher-

anschluss

DIMM 4

Gesamtspeicher

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

Entfernen der Speichermodule

ANMERKUNG: Ihr Computer unterstützt bis zu vier Speichermodulanschlüsse. Sie nden die Anschlüsse DIMM 1 und DIMM 2 durch Abnehmen der Fachklappe an der Unter-

seite Ihres Computers. Informationen zum Aktualisieren von Speichermodulen in den Anschlüssen DIMM 3 und DIMM 4 nden Sie im Service-Handbuch unter

support.euro.dell.com.

1. Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 70.

2. Entfernen Sie den Akku (weitere Informationen erhalten Sie im Abschnitt „Austauschen

des Akkusatzes“ auf Seite74).

3. Lösen Sie die beiden Schrauben, mit denen die Fachklappe am Computersockel befestigt

ist.

4. Schieben und heben Sie die Fachklappe vom Computer ab.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

1 Schrauben (2) 2 Abdeckung des Fachs

5. Drücken Sie die Schnappverschlüsse des Speichermodulanschlusses vorsichtig mit den

Fingerspitzen auseinander, bis das Modul herausspringt.

6. Entfernen Sie das Speichermodul.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

1 Speichermodul 4 Kerbe

2 Schnappverschluss (2) 5 Speichermodulanschluss

3 Klammer

Führen Sie die Schritte zum Entfernen der Speichermodule in umgekehrter Reihenfolge aus, um die Speichermodule auszutauschen. Richten Sie die Kerbe des Speichermoduls mit der Klammer des Steckplatzes aus, während Sie das Speichermodul einsetzen.

ANMERKUNG: Wenn in zwei Steckplätzen Speichermodule installiert werden sollen, muss zuerst ein Speichermodul im unteren Steckplatz und danach das zweite Speichermodul im oberen Steckplatz installiert werden.

ANMERKUNG: Falls das Speichermodul nicht ordnungsgemäß installiert wurde, startet der Computer unter Umständen nicht.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

Upgrade oder Austausch der Festplatte(n)

Ihr Laptop ist mit zwei Festplattensockeln ausgestattet.

Entfernen der Festplatte(n)

1. Folgen Sie den Anweisungen unter „Vorbereitung“ auf Seite 70.

2. Entfernen Sie den Akkusatz (lesen Sie dazu den Abschnitt „Austauschen des Akkusatzes“

auf Seite 73).

3. Lösen Sie die beiden Schrauben, mit denen die Fachklappe am Computersockel befestigt

ist.

4. Schieben und heben Sie die Fachklappe vom Computer ab.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

1 Schrauben (2) 2 Fachklappe

5. Lösen Sie die drei unverlierbaren Schrauben der primären Festplattenbaugruppe (HDD0).

6. Schieben und heben Sie mithilfe der Zuglasche die primäre Festplattenbaugruppe an, um

sie von dem Systemplatinenanschluss zu trennen.

7. Heben Sie die primäre Festplattenbaugruppe aus dem Computersockel heraus.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

1 Zuglasche 3 unverlierbare Schrauben (3)

2 primäre Festplattenbaugruppe

8. Lösen Sie die drei unverlierbaren Schrauben der sekundären Festplattenbaugruppe

(HDD1).

9. Schieben und heben Sie mithilfe der Zuglasche die sekundäre Festplattenbaugruppe

(HDD1) an, um sie von dem Systemplatinenanschluss zu trennen.

10. Heben Sie die sekundäre Festplattenbaugruppe aus dem Computersockel heraus.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

1 Zuglasche 3 unverlierbare Schrauben (3)

2 sekundäre Festplattenbaugruppe

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

11. Entfernen Sie die vier Schrauben zur Sicherung der Festplatte an den Festplattenlauf-

werkhalterung.

12. Heben Sie die Festplatte aus der Festplattenlaufwerkhalterung heraus.

1 Festplatte 3 Schrauben (4)

2 Festplattenlaufwerkhalterung

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

13. Entfernen Sie den Interposer der Festplatte.

1 Festplatte 2 Interposer

Führen Sie die Schritte zum Entfernen der Festplatte(n) in umgekehrter Reihenfolge aus, um die Festplatte auszutauschen.

KAPITEL 4: INSTALLIEREN UND AUSTAUSCHEN VON KOMPONENTEN

CHAPTER 5: TROUBLESHOOTING

KAPITEL 5: FEHLERBEHEBUNG

Grundsätzliche Tipps und Hinweise

• Computer lässt sich nicht einschalten: Ist Ihr Netzadapterkabel sicher mit einer funktio- nierenden Steckdose verbunden? Stellen Sie bei Anschluss an eine Steckerleiste sicher, dass die Steckerleiste auch tatsächlich funktioniert.

• Verbindungen: Überprüfen Sie sämtliche Kabel, um sicherzustellen, dass nirgends lose Verbindungen vorhanden sind.

• Energiesparmaßnahmen: Stellen Sie sicher, dass sich Ihr Computer nicht im Ruhemodus

oder Standby-Modus bendet, indem Sie den Netzschalter für weniger als 4 Sekunden

drücken. Die Energiestatus-Anzeige blendet im Standby-Modus von blau auf unbeleuchtet über; im Ruhezustand ist sie deaktiviert.

• Helligkeit: Überprüfen und stellen Sie die Helligkeit des Bildschirms ein, indem Sie die Tastenkombinationen <Fn><F4> oder <Fn><F5> drücken.

• Bildschirmauswahl: Drücken Sie die Tastenkombination <Fn><F6> , um sicherzustellen,

dass der Computer nicht auf „Nur externe“ Anzeige eingestellt ist.

• Verwenden Sie ausschließlich das folgende Netzteil zusammen mit Ihrem Laptop.

KAPITEL 5: FEHLERBEHEBUNG

Datensicherung und allgemeine Wartung

• Sichern Sie Ihre wichtigen Daten immer auf regelmäßiger Basis und bewahren Sie Ko- pien Ihres Betriebssystems und von Software sicher auf. Vergessen Sie nicht, die Seriennummern zu notieren, wenn Sie diese außerhalb ihrer Originalverpackungen aufbewahren - z. B in einer CD-Tasche.

• Führen Sie so oft wie möglich Wartungsprogramme aus. Sie können diese Programme eventuell so einstellen, dass sie zu Uhrzeiten ausgeführt werden, zu denen Sie Ihren Computer nicht verwenden. Sie können hierfür die von Ihrem Betriebssystem bereitgestellten Programme einsetzen, oder noch leistungsfähigere, spezialisierte Programme kaufen.

• Notieren Sie sich Ihre Kennwörter und bewahren Sie diese sicher auf (nicht in der Nähe des Computers). Dies ist besonders dann wichtig, wenn Sie sich dafür entscheiden, das BIOS Ihres Computers oder Ihr Betriebssystem durch ein Kennwort zu schützen.

• Dokumentieren Sie die wichtigsten Einstellungen, wie beispielsweise Netzwerk-, DFÜ-, E-Mail- und Interneteinstellungen.

KAPITEL 5: FEHLERBEHEBUNG

Bitte behalten Sie beim Beheben von Störungen Ihres Computers die folgenden Sicherheitshinweise im Gedächtnis:

• Berühren Sie ein unlackiertes Gehäuseteil, bevor Sie jegliche internen Komponenten des Computers anfassen. Dadurch wird jedwede statische Elektrizität sicher entladen, die Ihren Computer ansonsten beschädigen könnte.

• Schalten Sie Ihren Computer und jegliche damit verbundenen Periphergeräte aus.

• Trennen Sie jegliche Peripheriegeräte von Ihrem Computer.

Überprüfen Sie Folgendes:

• Stellen Sie sicher, dass das Netzkabel ordnungsgemäß an Ihren Computer und an eine geerdete, dreiadrige Netzsteckdose angeschlossen ist. Stellen Sie sicher, dass die Netzsteckdose funktioniert.

• Stellen Sie sicher, dass die unterbrechungsfreie Stromversorgung (USV) bzw. die Stecker- leiste eingeschaltet ist (falls vorhanden).

• Wenn Ihre Peripheriegeräte (z. B. Tastatur, Maus, Drucker, usw.) nicht funktionieren, ver- gewissern Sie sich, dass alle Kabel sicher verbunden sind.

• Wenn Sie vor Auftreten des Problems irgendwelche Computerkomponenten hinzugefügt oder entfernt haben, dann überprüfen Sie, ob Sie die Vorgehensweisen zur Installation oder zur Entfernung ordnungsgemäß durchgeführt haben.

• Wenn eine Fehlermeldung auf dem Bildschirm ausgegeben wird, schreiben Sie bitte die exakte Fehlermeldung auf, bevor Sie den technischen Support von Alienware anrufen, um Unterstützung bei der Diagnose und Behebung Ihres Problems zu erhalten.

• Wenn ein Fehler in einem speziellen Programm auftritt, dann lesen Sie in der Programm- dokumentation nach.

KAPITEL 5: FEHLERBEHEBUNG

Software-Diagnose-Tools

Systemtest vor Hochfahren des Computers (PSA)/ Erweiterter Systemtest vor Hochfahren des Computers (ePSA)

ANMERKUNG: Auf Ihrem Computer kann ein Systemtest vor Hochfahren des Computers (PSA) oder ein erweiterter Systemtest vor Hochfahren des Computers (ePSA) vorinstalliert sein.

Der Computer führt den PSA/ePSA, d. h. eine Reihe von Tests von Systemplatine, Tastatur, Anzeige, Speicher, Festplatte usw., durch.

So veranlassen Sie den PSA/ePSA:

1. Schalten Sie den Computer ein bzw. führen Sie einen Neustart durch.

2. Wenn das Alienware-Logo angezeigt wird, drücken Sie sofort auf die Taste <F12>.

ANMERKUNG: Wenn Sie zu lange warten und das Betriebssystem-Logo erscheint, warten

Sie, bis der Microsoft Windows-Desktop angezeigt wird. Fahren Sie Ihren Computer herunter und versuchen Sie es erneut.

3. Wählen Sie im Startmenü Diagnose aus und drücken Sie die <Eingabetaste>.

KAPITEL 5: FEHLERBEHEBUNG

Beantworten Sie alle Fragen, die während der Überprüfung angezeigt werden.

• Wird bei einer Komponente eine Fehlfunktion festgestellt, unterbricht der Computer die Überprüfung und gibt einen Signalton aus. Um die Überprüfung zu unterbrechen und den Computer neu zu starten, drücken Sie <n>. Um mit dem nächsten Test fortzufahren, drücken Sie <y>. Um die Komponente, bei der eine Fehlfunktion aufgetreten ist, erneut zu testen, drücken Sie <r>.

• Werden bei dem PSA/ePSA Fehlfunktionen festgestellt, notieren Sie sich die Fehlercodes

und nehmen Sie Kontakt mit Dell auf (weitere Informationen dazu nden Sie unter „KONTAKTAUFNAHME ZU ALIENWARE“ auf Seite 125).

Wenn der PSA/ePSA vollständig abgeschlossen wurde, wird die folgende Meldung angezeigt

“Do you want to run the remaining memory tests? This will take about 30 minutes or more. Do you want to continue? (Recommended).” („Wollen Sie die verbleibenden Speichertests ausführen? Dies nimmt etwa 30 Minuten oder mehr in Anspruch. Wollen Sie fortfahren? (Empfohlen).“)

Wenn Speicherprobleme auftreten, drücken Sie <y>; andernfalls drücken Sie <n>. Es wird eine Nachricht über den Abschluss des PSA/ePSA angezeigt.

Drücken Sie <o>, um Ihren Computer neu zu starten.

KAPITEL 5: FEHLERBEHEBUNG

Lösungen zu häufigen Problemen

System

Der POST des Computers schlägt fehl

Der Computer-POST (Power On Self Test, Einschalt-Selbsttest) stellt sicher, dass der Computer die notwendigen Systemvoraussetzungen erfüllt und sämtliche Hardware ordnungsgemäß funktioniert, ehe der verbleibende Teil des Startvorgangs beginnt. Wenn der Computer den POST besteht, wird der Startvorgang normal fortgesetzt. Wenn der Computer den POST jedoch nicht besteht, erzeugt er einen einzelnen Signalton, um darauf hinzuweisen, dass ein allgemeiner Fehler vorliegt, und es wird eine Fehlermeldung angezeigt. Kontaktieren Sie den Technischen Support von Alienware (beziehen Sie sich für Einzelheiten auf

„KONTAKTAUFNAHME ZU ALIENWARE“ auf Seite 125).

Der Computer reagiert nicht mehr/Ein blauer Bildschirm wird angezeigt

VORSICHT: Wenn Sie das Betriebssystem nicht ordnungsgemäß herunterfahren, können Daten verloren gehen.

Wenn das Drücken einer Taste auf der Tastatur oder das Bewegen der Maus keine Reaktion hervorruft, halten Sie den Netzschalter mindestens sechs Sekunden lang gedrückt, bis der Computer sich ausschaltet. Starten Sie den Computer dann neu.

ANMERKUNG: CheckDisk wird möglicherweise nach dem Neustart des Computers ausgeführt. Befolgen Sie die Anleitungen auf dem Bildschirm.

KAPITEL 5: FEHLERBEHEBUNG

Ein Programm reagiert nicht mehr oder stürzt wiederholt ab

Beenden Sie das Programm:

1. Drücken Sie gleichzeitig die folgenden Tasten: <Strg><Umschalt><Esc>.

2. Klicken Sie auf die Registerkarte Anwendungen und wählen Sie dann das Programm aus,

das nicht mehr reagiert.

3. Klicken Sie auf Task beenden.

Überprüfen Sie die Software-Dokumentation.

Deinstallieren Sie gegebenenfalls das Programm und installieren Sie es anschließend erneut.

Ein Programm wurde für eine frühere Version von Microsoft Windows entwickelt

Führen Sie den Programmkompatibilitäts-Assistenten aus.

Der Programmkompatibilitäts-Assistent konguriert ein Programm so, dass es in einer Umgebung ausgeführt wird, die einer früheren Version der Microsoft Windows Betriebssystemumgebungen ähnlich ist.

1. Klicken Sie auf Start entfernen→ Ältere Programme mit dieser Windows-Version verwenden.

2. Klicken Sie im Begrüßungsbildschirm auf Weiter.

3. Befolgen Sie die Anleitungen auf dem Bildschirm.

→ Systemsteuerung→ Programme→ Programme ändern oder

KAPITEL 5: FEHLERBEHEBUNG

Andere Softwareprobleme

Sichern Sie sofort Ihre Dateien

Verwenden Sie ein Virentestprogramm, um die Festplatte, Disketten- und CD-Laufwerke auf Viren zu überprüfen.

Speichern und schließen Sie alle geöffneten Dateien oder Programme und fahren Sie Ihren Computer über das Startmenü herunter

Überprüfen Sie den Computer auf Spyware:

Wenn die Leistung Ihres Computers gering ist, Ihr Computer regelmäßig Popup-Meldungen anzeigt oder Sie Probleme haben, sich mit dem Internet zu verbinden, könnte Ihr Computer von Spyware befallen sein. Benutzen Sie ein Anti-Virus Programm, das einen Anti-Spyware Schutz hat (Ihr Programm braucht möglicherweise eine Aktualisierung), um den Computer zu scannen und die Spyware zu entfernen.

Führen Sie das PSA/ePSA-Diagnoseprogramm aus:

Wenn alle Tests erfolgreich ausgeführt wurden, liegt der Fehler in der Software begründet.

KAPITEL 5: FEHLERBEHEBUNG

Lesen Sie die Dokumentation zu dem jeweiligen Programm oder setzen Sie sich mit dem Hersteller der Software in Verbindung.

• Stellen Sie sicher, dass das Programm mit dem auf Ihrem Computer installierten Betriebssystem kompatibel ist.

• Stellen Sie sicher, dass Ihr Computer die Mindest-Hardware-Anforderungen erfüllt,

die für die Software erforderlich sind. Informationen dazu nden Sie in der Software-

Dokumentation.

• Stellen Sie sicher, dass das Programm ordnungsgemäß installiert und konguriert wurde.

• Stellen Sie sicher, dass die Gerätetreiber nicht mit dem Programm in Konikt stehen.

• Deinstallieren Sie gegebenenfalls das Programm und installieren Sie es anschließend erneut.

KAPITEL 5: FEHLERBEHEBUNG

Probleme mit der Festplatte

Den Computer vor dem Einschalten abkühlen lassen

Eine überhitzte Festplatte kann das Starten des Betriebssystems verhindern. Lassen Sie den Computer auf Zimmertemperatur abkühlen, bevor Sie ihn einschalten.

Datenträger prüfen

1. Klicken Sie auf Start → Computer.

2. Klicken Sie mit der rechten Maustaste auf das lokale Laufwerk C:.

3. Klicken Sie auf Eigenschaften→ Extras→ Jetzt prüfen. Wenn das Fenster Benutzerkontenschutz angezeigt wird, klicken Sie auf Weiter.

4. Befolgen Sie die Anleitungen auf dem Bildschirm.

KAPITEL 5: FEHLERBEHEBUNG

Speicher

Beim Start werden Speicherfehler erkannt

• Vergewissern Sie sich, dass die Speichermodule korrekt und richtig herum sitzen. Setzen

Sie die Speichermodule gegebenenfalls erneut ein (siehe „Upgrade oder Austausch des Speichers“ auf Seite 76).

• Speichermodule müssen bei Computern, die Dual-Channel Speicherkonguration ver- wenden paarweise installiert werden. Falls Sie Unterstützung benötigen, kontaktieren Sie bitte den Technischen Support von Alienware (beziehen Sie sich für weitere Informa-

tionen auf “KONTAKTAUFNAHME ZU ALIENWARE“ auf Seite 125).

Bildschirm

Wenn auf dem Bildschirm keine Anzeige erscheint

ANMERKUNG: Wenn Sie ein Programm verwenden, das eine höhere Auösung erfordert, als von Ihrem Computer unterstützt wird, empehlt Dell, einen externen Monitor an den

Computer anzuschließen.

Der Bildschirm bendet sich möglicherweise im Stromsparmodus:

Drücken Sie eine Taste auf der Tastatur oder drücken Sie den Betriebsschalter, um den normalen Betrieb wieder aufzunehmen.

Bildschirmanzeige umschalten:

Wenn ein externer Monitor an den Computer angeschlossen ist, drücken Sie die

Tastenkombination <Fn><F6>, um die Anzeige auf den integrierten Bildschirm umzuschalten.

Dell Alienware M17x R3 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
