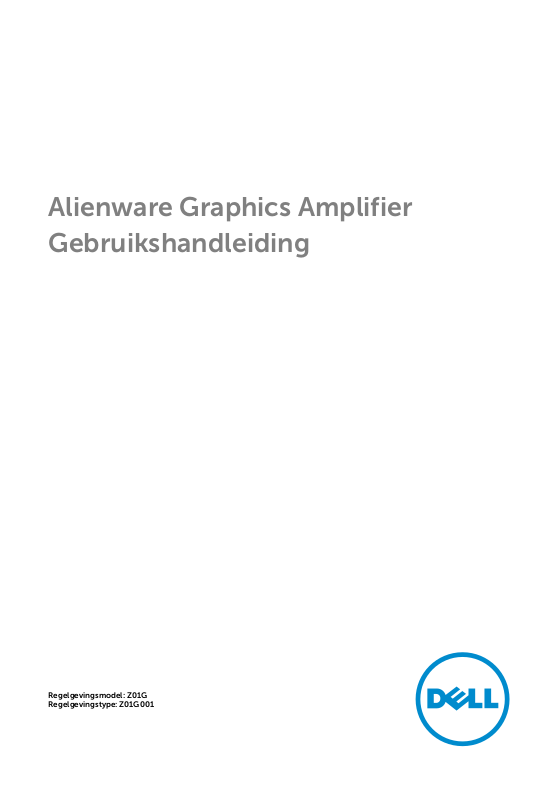

Alienware Graphics Amplifier Gebruikshandleiding

Regelgevingsmodel: Z01G Regelgevingstype: Z01G001

Opmerkingen, voorzorgsmaatregelen, en waarschuwingen

OPMERKING: Een OPMERKING duidt belangrijke informatie aan voor een beter gebruik van de computer.

WAARSCHUWING: EEN WAARSCHUWING duidt potentiële schade aan hardware of potentieel gegevensverlies aan en vertelt u hoe het probleem kan worden vermeden.

GEVAAR: Een GEVAAR-KENNISGEVING duidt op een risico op schade aan eigendommen, lichamelijk letsel of overlijden.

wetgeving voor auteursrecht en intellectueel eigendom binnen en buiten de VS. Dell™ en het Dell-logo zijn handelsmerken van Dell Inc. in de Verenigde Staten en/of andere jurisdicties. Alle overige merken en namen in dit documenten kunnen handelsmerken van hun respectieve eigenaren zijn.

2014 - 10

Rev. A00

Inhoudsopgave

Voordat u aan de binnenkant van uw Alienware

Graphics Amplifier aan het werk gaat......................................5

Voordat u begint ............................................................................................... 5

Veiligheidsinstructies......................................................................................... 5

Aanbevolen hulpmiddelen.................................................................................6

Na de werkzaamheden in uw Alienware Graphics

Amplifier........................................................................................ 7

Aanzichten.................................................................................... 8

Vooraanzicht......................................................................................................8

Achteraanzicht................................................................................................... 9

Grafische kabel.................................................................................................10

Specificaties................................................................................ 11

De Alienware Graphics Amplifier gebruiken........................ 13

De grafische kaart installeren.......................................................................... 14

De grafische kaart verwijderen........................................................................ 21

Uw Alienware Graphics Amplifier instellen.......................... 27

Computer is aangezet..................................................................................... 29

De Alienware Graphics Amplifier loskoppelen.....................31

Hiermee kan de grafische kaart van de Alienware worden losgekoppeld.... 32

De sneltoets op het toetsenbord gebruiken.............................................32

De knop Undock (Ontkoppelen) op de grafische kabel gebruiken......... 32

Undock Button Settings (Instellingen van de Undock-knop).................. 33

De software van de Alienware Graphics Amplifier

installeren................................................................................... 34

Problemen oplossen................................................................. 35

Hulp krijgen en contact opnemen met Alienware..............36

Hulpbronnen voor zelfhulp.............................................................................36

Contact opnemen met Alienware.................................................................. 36

Voordat u aan de binnenkant van uw Alienware Graphics Amplifier aan het werk gaat

WAARSCHUWING: Pak de componenten en kaarten bij de rand vast en kom niet aan pinnetjes en contactpunten om beschadigingen te voorkomen.

OPMERKING: De afbeeldingen in dit document kunnen verschillen van uw apparaat; dit is afhankelijk van de configuratie die u heeft besteld.

Voordat u begint

1 Haal de stekker van uw apparaat en van alle aangesloten apparaten uit

het stopcontact.

2 Koppel alle kabels zoals telefoonkabels, netwerkkabels, enz. los van uw

apparaat.

3 Koppel alle aangesloten apparaten en randapparatuur, zoals het

toetsenbord, de muis, enz. los van uw apparaat.

Veiligheidsinstructies

Volg de onderstaande veiligheidsrichtlijnen om uw persoonlijke veiligheid te garanderen en de computer te beschermen tegen mogelijke schade.

GEVAAR: Lees de veiligheidsinstructies die bij uw apparaat zijn geleverd alvorens u werkzaamheden binnen het apparaat uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze webpagina over wet- en regelgeving op dell.com/ regulatory_compliance.

GEVAAR: Koppel alle voedingsbronnen los voordat u de behuizing of panelen van uw apparaat opent. Zodra u klaar bent met de werkzaamheden binnen het apparaat, plaatst u de behuizing en alle panelen en schroeven terug voordat u het apparaat weer aansluit op de voedingsbron.

WAARSCHUWING: Zorg ervoor dat het werkoppervlak plat en schoon is om schade aan het apparaat te voorkomen.

WAARSCHUWING: Pak de componenten en kaarten bij de rand vast en kom niet aan pinnetjes en contactpunten om beschadigingen te voorkomen.

WAARSCHUWING: Alleen opgeleide onderhoudsmonteurs zijn bevoegd om de kap van het apparaat te verwijderen en met de componenten in het apparaat te werken. Raadpleeg de veiligheidsinstructies voor volledige informatie over voorzorgsmaatregelen, werken in het apparaat en bescherming tegen elektrostatische ontlading.

WAARSCHUWING: Raak onderdelen pas aan nadat u zich hebt geaard door een ongeverfd metalen oppervlak van de behuizing aan te raken, zoals het metaal rondom de openingen voor de kaarten aan de achterkant van het apparaat. Raak tijdens het werken aan uw apparaat af en toe een ongeverfd metalen oppervlak aan om eventuele statische elektriciteit, die schadelijk kan zijn voor interne componenten, te ontladen.

WAARSCHUWING: Verwijder kabels door aan de stekker of aan de kabelontlastingslus te trekken en niet aan de kabel zelf. Sommige kabels hebben aansluitingen met vergrendelingslipjes of duimschroeven die u moet ontgrendelen voordat u de kabel loskoppelt. Houd kabels bij het loskoppelen uitgelijnd om te voorkomen dat aansluitpinnetjes verbuigen. Zorg er bij het aansluiten van kabels voor dat de aansluitingen en poorten de juiste richting hebben en correct zijn uitgelijnd.

WAARSCHUWING: Wanneer u een netwerkkabel wilt verwijderen, moet u eerst de connector van de netwerkkabel uit het apparaat verwijderen en daarna de netwerkkabel loskoppelen van het netwerkapparaat.

Aanbevolen hulpmiddelen

Bij de procedures in dit document heeft u mogelijk de volgende hulpmiddelen nodig:

• Kruiskopschroevendraaier

Na de werkzaamheden in uw Alienware Graphics Amplifier

WAARSCHUWING: Uw apparaat kan beschadigd raken als u er losse schroeven in achterlaat.

1 Breng alle schroeven opnieuw aan en zorg ervoor dat er geen losse of

loszittende schroeven in uw apparaat achterblijven.

2 Sluit alle externe apparaten, randapparaten en kabels die u eerder had

losgekoppeld, weer aan voordat u aan uw apparaat werkt.

3 Plaats alle mediakaarten, schijven en andere onderdelen die u had

verwijderd, weer aan voordat u aan uw apparaat werkt.

4 Sluit uw apparaat en alle aangesloten apparaten aan op het stopcontact. 5 Zet uw apparaat aan.

Aanzichten

In dit hoofdstuk worden de kenmerken van uw Alienware Graphics Amplifier belicht.

Vooraanzicht

1 AlienHead/Koppeling

statuslampje

2 Serviceplaatje/wettelijk label

Achteraanzicht

1 Vergrendeling 2 Voedingspoort 3 Diagnoseknop van de voeding 4 Statuslampje van de voeding 5 USB 3.0-poorten (4) 6 Externe grafische poort 7 Sleuf voor grafische kaart

Grafische kabel

1 Ontgrendelklemmen (2) 2 Ontkoppelknop 3 Statuslampje van dockingstation 4 Grafische kabel

Specificaties

Afmetingen en gewicht

Breedte 138 mm (5,43 in)

Hoogte 150 mm (5,90 in)

Diepte 375 mm (14,76 in)

Poorten en connectoren

Extern:

USB USB 3.0-poorten (4)

Video Eén externe grafische poort

Intern:

Grafische kaart Sleuf voor grafische kaart

Omgeving van het apparaat Functie Specificatie

Temperatuurbereik:

Operationeel 0°C tot 40°C (32°F tot 104°F)

Opslag -40°C tot 65°C (-40°F tot 149°F)

Relatieve vochtigheid (maximum):

Operationeel 10% tot 90% (niet-condenserend)

Opslag 0% tot 95% (niet-condenserend)

Trilling (maximaal):

Operationeel 0,66 GRMS

Opslag 1,30 GRMS

Schok (maximum):

Operationeel 110 G

Opslag 160 G

Omgeving van het apparaat Functie Specificatie

Hoogte:

Operationeel –15,20 m tot 3048 m (–50 ft tot 10.000 ft)

Opslag –15,20 m tot 10.668 m (–50 ft tot 35.000 ft)

Mate van luchtvervuiling G1 zoals gedefinieerd door ISA-S71.04–

1985
