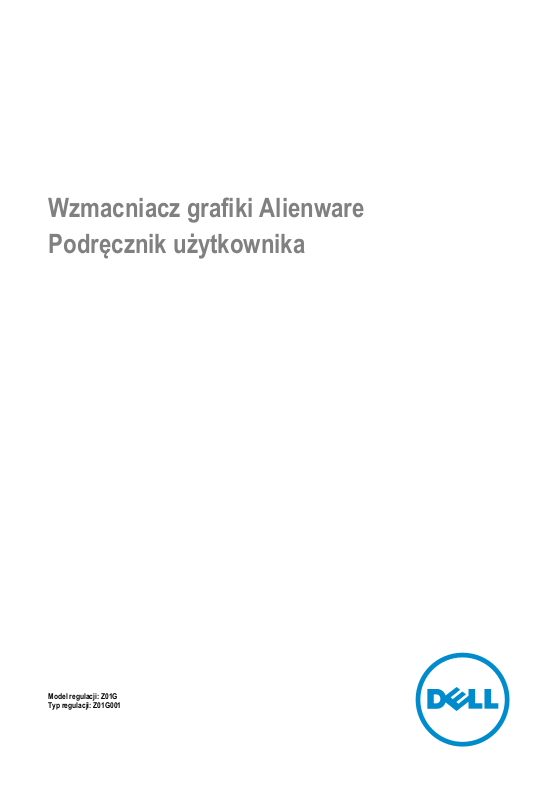

Wzmacniacz grafiki Alienware Podręcznik użytkownika
Model regulacji: Z01G Typ regulacji: Z01G001
Notes, Cautions, and Warnings
UWAGA: A NOTE indicates important information that helps you make better use of your
computer.
OSTRZEŻENIE: A CAUTION indicates either potential damage to hardware or loss of data and tells you how to avoid the problem.
PRZESTROGA: A WARNING indicates a potential for property damage, personal injury, or death.
Copyright © 2014 Dell Inc. All rights reserved. This product is protected by U.S. and international copyright and
intellectual property laws. Dell™ and the Dell logo are trademarks of Dell Inc. in the United States and/or other jurisdictions. All other marks and names mentioned herein may be trademarks of their respective companies.
2014 - 10
Rev. A00
Spis treści
Przed przystąpieniem do serwisowania wzmacniacza grafiki
Alienware.................................................................................................... 5
Przed rozpoczęciem pracy .............................................................................................. 5
Instrukcje dotyczące bezpieczeństwa................................................................................ 5
Zalecane narzędzia......................................................................................................... 6
Po zakończeniu serwisowania wzmacniacza grafiki Alienware............ 7
Widoki..........................................................................................................8
Widok z przodu............................................................................................................... 8
Widok z tyłu.................................................................................................................... 9
Kabel grafiki..................................................................................................................10
Dane techniczne.......................................................................................11
Używanie wzmacniacza grafiki Alienware............................................. 13
Instalowanie karty graficznej...........................................................................................13
Wymontowywanie karty graficznej...................................................................................20
Instalowanie wzmacniacza grafiki Alienware ....................................... 26
Komputer jest włączony................................................................................................. 28
Odłączanie wzmacniacza grafiki Alienware...........................................30
Inne metody odłączania wzmacniacza grafiki Alienware.................................................... 31
Używanie skrótu klawiaturowego.............................................................................. 31
Używanie przycisku oddokowania na kablu grafiki...................................................... 31
Ustawienia przycisku oddokowania........................................................................... 32
Instalowanie oprogramowania wzmacniacza grafiki Alienware.......... 33
Rozwiązywanie problemów.....................................................................34
Uzyskiwanie pomocy i kontakt z firmą Alienware.................................35
Narzędzia pomocy technicznej do samodzielnego wykorzystania....................................... 35
Kontakt z firmą Alienware...............................................................................................35

Przed przystąpieniem do serwisowania wzmacniacza grafiki Alienware

OSTRZEŻENIE: Karty i podzespoły należy trzymać za krawędzie i unikać dotykania wtyków i złączy.
UWAGA: W zależności od zamówionej konfiguracji posiadane urządzenie może
wyglądać nieco inaczej niż na ilustracjach w tym dokumencie.

Przed rozpoczęciem pracy

1 Odłącz urządzenie i wszystkie podłączone do niego urządzenia od gniazdek elektrycznych. 2 Odłącz od urządzenia wszystkie kable, np. telefoniczne, sieciowe itd. 3 Odłącz wszystkie urządzenia peryferyjne, np. klawiaturę, mysz, monitor itd.

Instrukcje dotyczące bezpieczeństwa

Aby uchronić urządzenie przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa.
PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy urządzenia należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z urządzeniem. Dodatkowe zalecenia dotyczące bezpieczeństwa można znaleźć na stronie Regulatory Compliance (Informacje o zgodności z przepisami prawnymi) pod adresem dell.com/regulatory_compliance.
PRZESTROGA: Przed otwarciem obudowy urządzenia lub zdjęciem paneli należy odłączyć wszystkie źródła zasilania. Po zakończeniu pracy należy najpierw zainstalować wszystkie pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć zasilanie.
OSTRZEŻENIE: Aby uniknąć uszkodzenia urządzenia, należy pracować na płaskiej i czystej powierzchni.
OSTRZEŻENIE: Karty i podzespoły należy trzymać za krawędzie i unikać dotykania wtyków i złączy.
5
OSTRZEŻENIE: Procedury wymagające otwarcia pokrywy urządzenia i dostępu do wewnętrznych podzespołów powinny być wykonywane tylko przez wykwalifikowanych serwisantów. W instrukcjach dotyczących bezpieczeństwa można znaleźć więcej informacji o niezbędnych środkach ostrożności, pracy z wewnętrznymi podzespołami urządzenia i ochronie przed wyładowaniami elektrostatycznymi.
OSTRZEŻENIE: Przed dotknięciem jakiegokolwiek elementu wewnątrz urządzenia należy pozbyć się ładunków elektrostatycznych z ciała, dotykając dowolnej nielakierowanej metalowej powierzchni, np. metalowych elementów z tyłu urządzenia. Podczas pracy należy okresowo dotykać nielakierowanej powierzchni metalowej w celu odprowadzenia ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych elementów.
OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami lub nakrętki, które należy otworzyć lub odkręcić przed odłączeniem kabla. Odłączając kable, należy je trzymać w linii prostej, aby uniknąć wygięcia styków w złączach. Podłączając kable, należy zwrócić uwagę na prawidłowe zorientowanie złączy i gniazd.
OSTRZEŻENIE: Kabel sieciowy należy odłączyć najpierw od urządzenia, a następnie od urządzenia sieciowego.

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:
Wkrętak krzyżakowy
6

Po zakończeniu serwisowania wzmacniacza grafiki Alienware

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz urządzenia może poważnie uszkodzić urządzenie.
1 Przykręć wszystkie śruby i sprawdź, czy żadne nieużywane śruby nie pozostały wewnątrz
urządzenia.
2 Podłącz do urządzenia wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone
przed przystąpieniem do pracy.
3 Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed
przystąpieniem do pracy.
4 Podłącz urządzenie i wszystkie urządzenia peryferyjne do gniazdek elektrycznych. 5 Włącz urządzenie.
7

Widoki

W tym rozdziale przedstawiono funkcje wzmacniacza grafiki Alienware.

Widok z przodu

1 Lampka AlienHead/stanu dokowania 2 Znacznik serwisowy i etykieta
8
znamionowa

Widok z tyłu

1 Zwalniacz zatrzasku 2 Gniazdo zasilacza
3 Przycisk diagnostyki zasilania 4 Lampka stanu zasilania
5 Porty USB 3.0 (4) 6 Zewnętrzny port grafiki
7 Gniazdo karty graficznej
9

Kabel grafiki

1 Zaciski (2) 2 Przycisk oddokowania
3 Lampka stanu dokowania 4 Kabel grafiki
10

Dane techniczne

Wymiary i masa
Szerokość 138 mm (5,43")
Wysokość 150 mm (5,90")
Długość 375 mm (14,76")
Porty i złącza
Zewnętrzne:
USB Porty USB 3.0 (4)
Grafika Jeden zewnętrzny port grafiki
Wewnętrzne:
Karta graficzna Gniazdo karty graficznej
Środowisko pracy urządzenia Cecha Specyfikacje
Zakres temperatur:
Podczas pracy 0°C do 40°C (32°F do 104°F)
Podczas przechowywania –40 °C do 65°C (–40 °F do 149°F)
Wilgotność względna (maksymalna):
Podczas pracy 10% do 90% (bez kondensacji)
Podczas przechowywania 0% do 95% (bez kondensacji)
Wibracje (maksymalne):
Podczas pracy 0,66 GRMS
Podczas przechowywania 1,30 GRMS
Udar (maksymalny):
Podczas pracy 110 G
Podczas przechowywania 160 G
11
