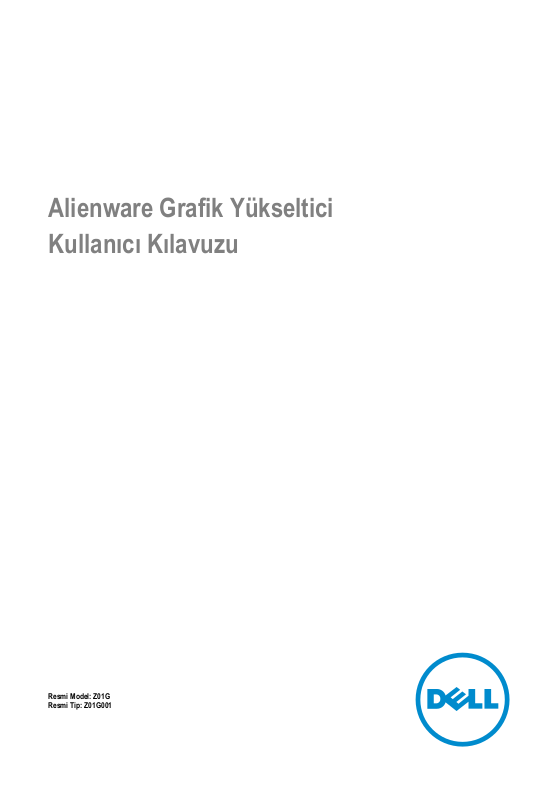

Alienware Grafik Yükseltici Kullanıcı Kılavuzu

Resmi Model: Z01G Resmi Tip: Z01G001

Notlar, Dikkat Edilecek Noktalar ve Uyarılar

NOT: NOT, bilgisayarınızı daha iyi kullanmanızı sağlayan önemli bilgileri anlatır.

DİKKAT: DİKKAT, donanımda olabilecek hasarları ya da veri kaybını belirtir ve bu sorunun nasıl önleneceğini anlatır.

UYARI: UYARI, meydana gelebilecek olası maddi hasar, kişisel yaralanma veya ölüm tehlikesi anlamına gelir.

tarafından korunmaktadır. Dell™ ve Dell logosu, Amerika Birleşik Devletleri ve/veya diğer ülkelerde, Dell Inc.'e ait ticari markalardır. Burada adı geçen diğer tüm markalar ve isimler, ilgili firmaların ticari markalarıdır.

2014 - 10

Rev. A00

İçindekiler

Alienware Grafik Yükselticinizin İçinde Çalışmadan Önce.................... 5

Başlamadan Önce ..........................................................................................................5

Güvenlik Talimatları.........................................................................................................5

Önerilen Araçlar.............................................................................................................. 6

Alienware Graphics Amplifier'ınızın İçinde Çalıştıktan Sonra............... 7

Görünümler.................................................................................................8

Önden Görünüm............................................................................................................. 8

Arkadan Görünüm...........................................................................................................9

Ekran Kartı Kablosu.......................................................................................................10

Özellikler................................................................................................... 11

Alienware Grafik Yükselticinin Kullanımı...............................................13

Ekran Kartını Takma......................................................................................................13

Ekran Kartını Çıkarma................................................................................................... 20

Alienware Graphics Amplifier'ınızın Ayarlanması.................................26

Bilgisayar Açık.............................................................................................................. 28

Alienware Grafik Yükselticinin Çıkarılması............................................30

Alienware Grafik Yükselticinin Bağlantısını Kesmeye Yönelik Seçenek Yöntemler................31

Klavye Kısayolunun Kullanımı.................................................................................. 31

Grafik Kablosundaki Yuvadan Çıkarma Düğmesini Kullanma.......................................31

Yuvadan Çıkarma Düğmesi (Undock Button) Ayarları................................................. 32

Alienware Graphics Amplifier Yazılımının Kurulumu........................... 33

Sorun giderme..........................................................................................34

Yardım Alma ve Alienware'e Başvurma................................................. 35

Kendi Kendine Yardım Kaynakları...................................................................................35

Alienware'e Başvurma................................................................................................... 35

Alienware Grafik Yükselticinizin İçinde Çalışmadan Önce

DİKKAT: Bileşenlere ve kartlara zarar gelmesini önlemek için, bunları kenarlarından tutun ve pimlere ve kontaklara dokunmaktan kaçının.

NOT: Sipariş ettiğiniz yapılandırmaya bağlı olarak bu belgedeki resimler sizin aygıtınızdan

farklı olabilir.

Başlamadan Önce

1 Aygıtınızı ve tüm bağlı cihazları elektrik prizlerinden çıkarın. 2 Tüm telefon kablolarını, ağ kablolarını vb. araçları aygıtınızdan ayırın. 3 Klavye, fare, ekran vb. tüm ekli cihazları ve çevre birimleri aygıtınızdan ayırın.

Güvenlik Talimatları

Aygıtınızı olası hasarlardan korumak ve kendi kişisel güvenliğinizi sağlamak için aşağıdaki güvenlik kılavuzunu kullanın.

UYARI: Aygıtınızın içinde çalışmadan önce cihazınızla gönderilen güvenlik bilgilerini okuyun. Daha fazla en iyi güvenlik uygulamaları bilgileri için dell.com/ regulatory_compliance adresindeki Yasal Uygunluk ana sayfasına bakın.

UYARI: Aygıt kapağını veya panellerini açmadan önce tüm güç kaynaklarını çıkarın. Aygıtınızın içinde çalışmayı bitirdikten sonra, güç kaynağına bağlamadan önce tüm kapakları, panelleri ve vidaları yeniden takın.

DİKKAT: Aygıtınıza zarar gelmesini önlemek için, çalışma yüzeyinin düz ve temiz olduğundan emin olun.

DİKKAT: Bileşenlere ve kartlara zarar gelmesini önlemek için, bunları kenarlarından tutun ve pimlere ve kontaklara dokunmaktan kaçının.

DİKKAT: Aygıt kapağını çıkarmak ve bilgisayarın içindeki herhangi bir bileşene erişmek için sadece sertifikalı bir servis teknisyeni yetkilidir. Aygıtın içinde çalışmak ve elektrostatik deşarja karşı korunmak için alınacak güvenlik önlemleriyle ilgili tam bilgi almak amacıyla güvenlik talimatlarına bakın.

DİKKAT: Aygıtın içindeki herhangi bir şeye dokunmadan önce, bilgisayarın arkasındaki metal gibi boyanmamış metal bir yüzeye dokunarak kendinizi topraklayın. Çalışırken, dahili bileşenlere zarar verebilecek olan statik elektriği dağıtmak için düzenli olarak boyanmamış metal yüzeylere dokunun.

DİKKAT: Bir kabloyu çıkarırken, kablonun kendisinden değil, konnektör veya çekme tırnağı üzerinden çıkarın. Bazı kablolarda, kabloyu çıkarmadan önce açmanız gereken kilitleme tırnakları veya kelebek vidalar bulunur. Kabloları çıkarırken, konnektör kartlarının eğilmesini önlemek için kabloları aynı şekilde hizalayın. Kabloları takarken bağlantı noktaları ve konnektörlerin düzgün konumlu ve hizalanmış olduklarını kontrol edin.

DİKKAT: Ağ kablosunu çıkarmak için, önce kabloyu aygıtınızdan ve ardından ağ aygıtından çıkarın.

Önerilen Araçlar

Bu belgedeki prosedürler için aşağıdaki araçlar gerekebilir:

• Philips tornavida

Alienware Graphics Amplifier'ınızın İçinde Çalıştıktan Sonra

DİKKAT: Serbest kalmış veya gevşemiş vidaları aygıtınızın içinde bırakmak, aygıtınıza ciddi şekilde zarar verebilir.

1 Tüm vidaları yerlerine takın ve aygıtınızın içine kaçmış vida kalmadığından emin olun. 2 Aygıtınızda çalışmadan önce çıkardığınız tüm harici cihazları, çevre birimlerini ve kabloları

yerlerine takın.

3 Aygıtınızda çalışmadan önce çıkardığınız tüm ortam kartlarını, diskleri ve diğer parçaları

yerlerine takın.

4 Aygıtınızı ve tüm bağlı cihazları elektrik prizlerine takın. 5 Aygıtınızı açın.

Görünümler

Bu bölüm, Alienware Graphics Amplifier'ınızda mevcut olan özellikleri listeler.

Önden Görünüm

1 AlienHead/Bağlantı durum ışığı 2 Servis Etiketi/Yasal düzenleme

etiketleri

Arkadan Görünüm

1 Serbest Bırakma Mandalı 2 Güç bağlantı noktası 3 Güç kaynağı tanılama düğmesi 4 Güç kaynağı durum ışığı 5 USB 3.0 bağlantı noktaları (4) 6 Harici ekran kartı bağlantı noktası 7 Ekran kartı yuvası

Ekran Kartı Kablosu

1 Serbest bırakma klipsleri (2) 2 Çıkar düğmesi 3 Bağlantı durum ışığı 4 Ekran kartı kablosu

Özellikler

Boyutlar ve Ağırlık

Genişlik 138 mm (5,43 inç)

Yükseklik 150 mm (5,90 inç)

Derinlik 375 mm (14,76 inç)

Bağlantı Noktaları ve Konektörler

Harici:

USB USB 3.0 bağlantı noktaları (4)

Video Bir harici grafik bağlantı noktası

Dahili:

Ekran Kartı Ekran kartı yuvası

Aygıt Ortamı

Özellik Teknik Özellik

Sıcaklık aralığı:

Çalışma 0°C ila 40°C arasında (32°F ila 104°F arasında)

Depolama –40°C ila 65°C arası (–40°F ila 149°F arası)

Bağıl nem (en yüksek):

Çalışma %10 ila %90 (yoğuşmasız)

Depolama 0% ila 95% arasında (yoğuşmasız)

Titreşim (maksimum):

Çalışma 0,66 GRMS

Depolama 1,30 GRMS

Darbe (maksimum):

Çalışma 110 G

Depolama 160 G
