DE DIETRICH DHD556BE1 User Manual [fr]

FR GUIDE D'UTILISATION DE BETRIEBSANLEITUNG EN GUIDE TO INSTALLATION ES MANUAL DE UTILIZACIÓN IT MANUALE D'USO NL GEBRUIKSAANWIJZING PT GUIA DE UTILIZAÇÃO

Hotte décor Dekor-Dunstabzugshaube Decorative Hood Campana extractora decorativa Cappa arredamento Designafzuigkap Exaustor decorativo

99636281_ML_A.qxp 25/07/2005 14:10 Page 1

112

134

Chère Cliente, Cher Client,

Vous venez d'acquérir une hotte

DDEE DDIIEETTRRIICCHH

et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d’appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d’exception, révélateurs de notre savoir-faire.

Votre nouvelle hotte

DDEE DDIIEETTRRIICCHH

s’intégrera harmonieusement dans votre cuisine et alliera parfaitement les performances de cuisson, et la facilité d’utilisation. Nous avons voulu vous offrir un produit d’excellence.

Vous trouverez également dans la gamme des produits

DDEE DDIIEETTRRIICCHH

, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de cuisinières, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte

DDEE DDIIEETTRRIICCHH..

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).

Et connectez-vous aussi sur notre site

wwwwww..ddeeddiieettrriicchh--eelleeccttrroommeennaaggeerr..ccoomm sur lequel vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

DDEE DDIIEETTRRIICCHH

LLeess nnoouuvveeaauuxx oobbjjeettss ddee vvaalleeuurr

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installa-

tion et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

99636281_ML_A.qxp 25/07/2005 14:10 Page 2

SOMMAIRE

1 / A L’ATTENTION DE L’UTILISATEUR

••

Consignes de sécurité

______________________________________

••

Respect de l’environnement

_________________________________

••

Description de votre appareil

_________________________________

2 / INSTALLATION DE VOTRE APPAREIL

••

Utilisation en version évacuation

______________________________

••

Utilisation en version recyclage

_______________________________

••

Raccordement électrique

____________________________________

••

Montage de la hotte

________________________________________

••

Montage de la cheminée

º Evacuation extérieure

_________________________________

º Recyclage

__________________________________________

3 / UTILISATION DE VOTRE APPAREIL

••

Description des commandes

_________________________________

••

Sélection du type de table

___________________________________

••

Eclairage

_________________________________________________

••

Passage en mode automatique

_______________________________

••

Passage en mode manuel

___________________________________

••

Arrêt immédiat en mode manuel

______________________________

••

Arrêt différé en mode manuel

________________________________

••

Modification en cours d’arrêt différé

___________________________

••

Arrêt de la hotte position “OFF”

______________________________

••

Saturation cassette

_________________________________________

••

Mode recyclage

____________________________________________

••

Mode évacuation

___________________________________________

••

Saturation filtre à charbon

___________________________________

••

Auto stop ventilateur

_______________________________________

••

Auto stop éclairage

_________________________________________

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

••

Nettoyage des filtres cassettes

_______________________________

••

Changement du filtre charbon

________________________________

••

Nettoyage de la surface extérieure

____________________________

••

Changement de la lampe

____________________________________

••

Entretenir votre appareil

_____________________________________

5 / ANOMALIES DE FONCTIONNEMENT

____________________________

6 / SERVICE APRES-VENTE

••

Interventions

______________________________________________

••

Relations consommateurs

___________________________________

99636281_ML_A.qxp 25/07/2005 14:10 Page 3

1 / A L’ATTENTION DE L’UTILISATEURFR

CONSIGNES DE SÉCURITÉ

——

Cet appareil a été conçu pour être utilisé par

des particuliers dans leur lieu d'habitation. ——

Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurezvous qu'ils ne manipulent pas les commandes de l'appareil.

——

A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

——

Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

——

Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

——

Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

——

Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

——

Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

——

Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

——

Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute

température peuvent prendre feu. ——

Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

——

Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'est pas autorisé.

——

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

——

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique.

——

Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service Après-Vente et Relations Consommateurs”. (Cette page vous explique également où les trouver sur votre appareil.)

••

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Attention

Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

99636281_ML_A.qxp 25/07/2005 14:10 Page 4

1 / A L’ATTENTION DE L’UTILISATEUR

Attention

L’installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

RESPECT DE L’ENVIRONNEMENT

••

— Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

— Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec

d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

— Nous vous remercions pour votre collaboration à la protection de l'environnement.

99636281_ML_A.qxp 25/07/2005 14:10 Page 5

1 / A L’ATTENTION DE L’UTILISATEURFR

••

DESCRIPTION DE VOTRE APPAREIL

Ouïes

Cheminée

Enveloppe

Commandes

99636281_ML_A.qxp 25/07/2005 14:10 Page 6

274 mm

271.5 mm

1120 mm

624 mm

150 mm

500 mm

900 mm

2 / INSTALLATION DE VOTRE APPAREIL

UTILISATION EN VERSION EVACUATION

Vous possédez une sortie vers l’extérieur

(fig. 1)

Votre hotte peut être raccordée sur celle-ci par l’intermédaire d’une gaine d’évacuation (minimum Ø 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre,

ppaasssseezz oobblliiggaattooii--

rreemmeenntt eenn mmooddee rreeccyyccllaaggee..

••

UTILISATION EN VERSION RECYCLAGE

Vous ne possédez pas de sor

tie vers l’extérieur

(fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage. Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs. (Voir Chapitre 4: Changement du filtre charbon.)

••

- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.

- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

- Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC (ventilation mécanique contrôlée.

- Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.

- Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

fig. 1

fig. 2

99636281_ML_A.qxp 25/07/2005 14:10 Page 7

125 150

2 / INSTALLATION DE VOTRE APPAREILFR

Attention

Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm

(neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation.

Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est endommagé, faites appel au service aprèsvente afin d’éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

••

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble. Vér

ifiez que :

- la puissance de l'installation est suffisante,

- les lignes d'alimentation sont en bon état,

- le diamètre des fils est conforme aux règles d'installation.

99636281_ML_A.qxp 25/07/2005 14:10 Page 8

2 / INSTALLATION DE VOTRE APPAREIL

Conseil

Avant serrage complet des 4 vis D et

E, ajustez le niveau de la hotte.

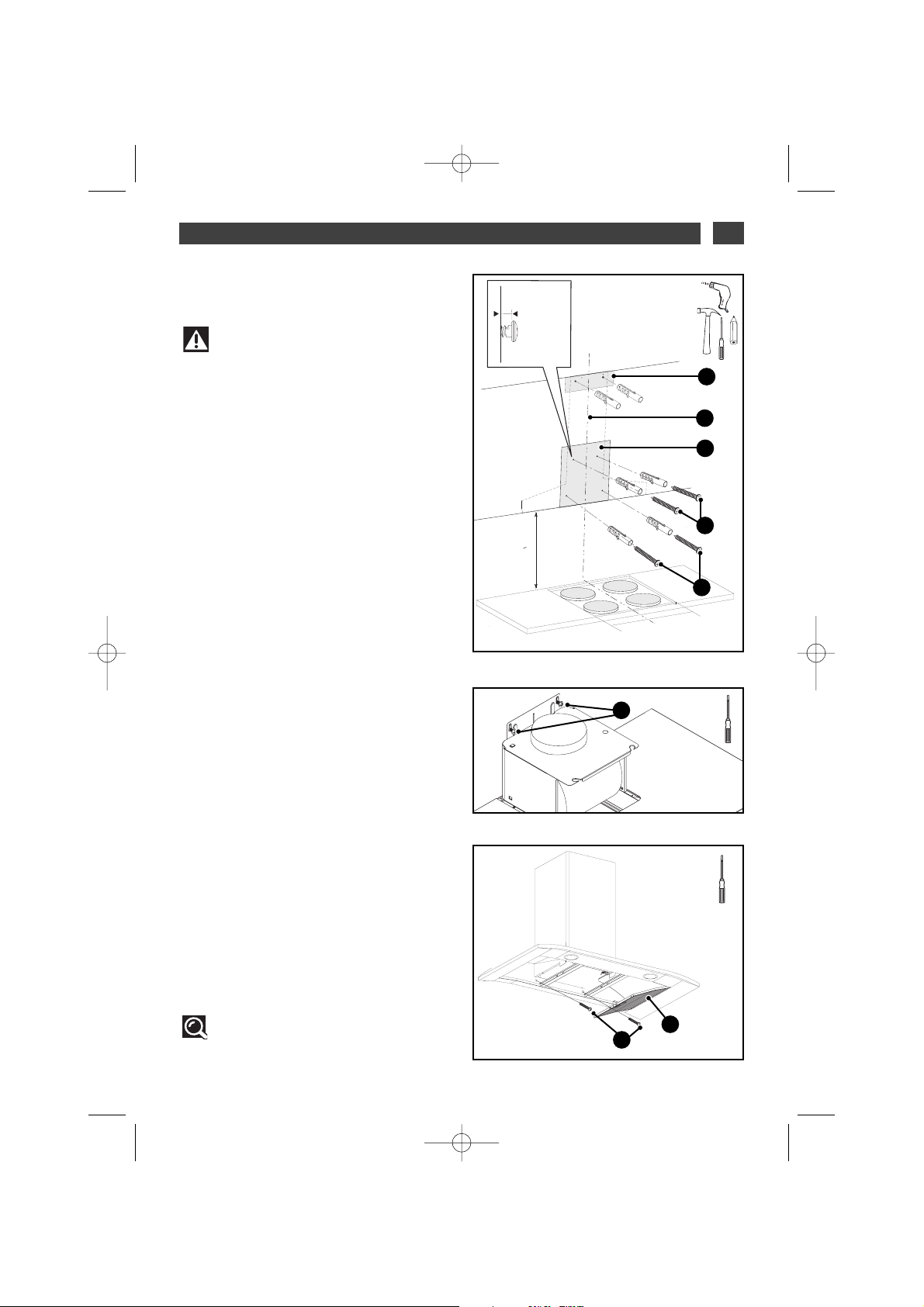

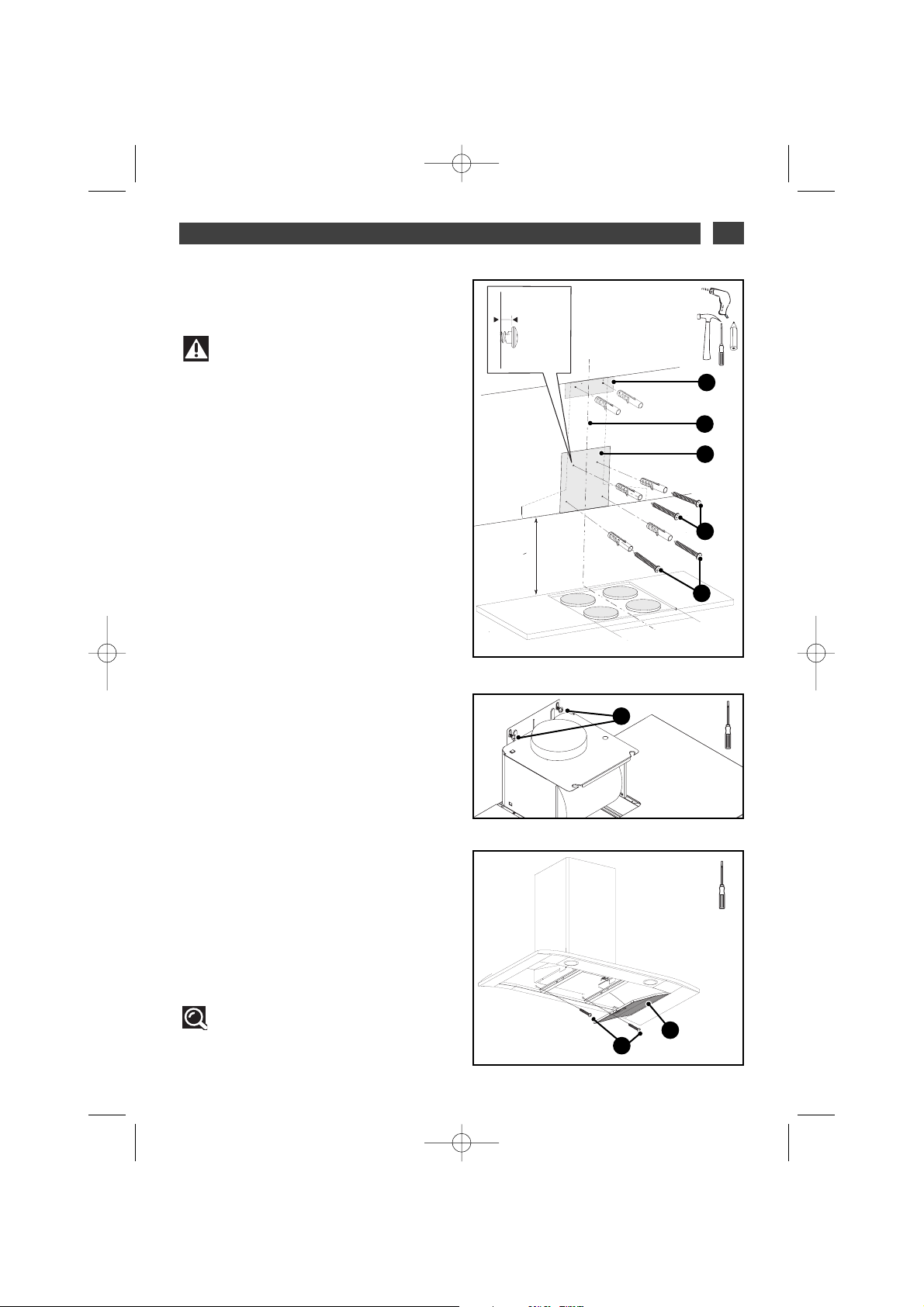

MONTAGE DE LA HOTTE

Attention

L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

— Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig. 1). — Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson et allant du plafond jusqu’en limite du trait horizontal précédent (A). — Découpez le gabarit de perçage suivant les pointillés indiqués pour obtenir 2 parties,C1 et C2 (fig. 1). — Placez le gabarit C2 (fig. 1) sur le mur en supperposant le trait représentant l’axe de la hotte sur le trait vertical B (fig. 1) tracé précédemment. — Placez le gabarit C1 (fig. 1) contre le mur et en butée contre le plafond. — Percez les 6 trous. Enfoncez les 6 chevilles. — Vissez les deux vis du haut de la hotte (D/fig. 1) en les laissant dépasser de 5 mm.

— Accrochez la hotte aspirante aux deux vis (D/fig. 2).

— Retirez les filtres cassettes (F/fig. 3). — Vissez les deux vis du bas (E/fig. 3).

••

> 70 cm

5mm

x 2

fig. 1

fig. 2

fig. 3

99636281_ML_A.qxp 25/07/2005 14:10 Page 9

2 / INSTALLATION DE VOTRE APPAREILFR

MONTAGE DE LA CHEMINEE

••

Evacuation extérieure

— Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (fig. 1).

— Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.

— Dans le cas d’une gaine diamètre 125 mm, utilisez l’adaptateur fourni (fig. 3). Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

— Emboîtez l’extrémité de la gaine sur la sortie moteur (fig. 4).

— Préparez votre cheminée télescopique en prenant soin de dissimuler les ouïes (fig. 4). Emboîter les cheminées l’une dans l’autre au maximum.

— Fixez la partie supérieure de la cheminée (B/fig. 4) sur le support cheminée métallique (A/fig. 4) avec les deux vis (G/fig. 4).

— Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l’emboîter dans le sommet de la hotte.

••

fig. 1

fig. 4

fig. 2 fig. 3

SSuuppppoorrtt ddee cchheemmiinnééee

GGaaiinnee

AAddaappttaatteeuurr

CCllaappeett aannttii--rreettoouurr

SSoorrttiiee mmootteeuurr

CChheemmiinnééee ttéélleessccooppiiqquuee

VViiss ddee mmaaiinnttiieenn ddee llaa cchheemmiinnééee

99636281_ML_A.qxp 25/07/2005 14:10 Page 10

2 / INSTALLATION DE VOTRE APPAREIL

••

Recyclage

— Retirez le clapet anti-retour (fig. 1).

— Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée avec les deux vis (fig. 2). Prendre soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 2).

— Emboîtez une extrémité de la gaine sur le déflecteur et l’autre extrémité sur la sortie moteur (fig.3).

— Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière qu’elles soient visibles (B/fig. 3).

— Fixez la partie supérieure de la cheminée (C/fig. 3) sur le déflecteur de fumée (A/fig. 3) avec les deux vis (F/fig. 3).

— Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l’emboîter dans le sommet de la hotte.

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression.

fig. 3

DDééfflleecctteeuurr ddee ffuummééee

CChheemmiinnééee ttéélleessccooppiiqquuee

GGaaiinnee

SSuuppppoorrtt mmootteeuurr

OOuuïïeess

fig. 1

fig. 2

VViiss ddee mmaaiinnttiieenn ddee llaa cchheemmiinnééee

99636281_ML_A.qxp 25/07/2005 14:10 Page 11

3 / UTILISATION DE VOTRE APPAREILFR

••

DESCRIPTION DES COMMANDES

Voyant fonctionnement automatique

Conseil

Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipements peuvent apparaître entre votre appareil et les descriptions présentées.

Voyant fonctionnement manuel

Voyant saturation cassette et filtre recyclage

Commande automatique ou commande “off”

Commande manuelle

Commande lumière et variation de l’intensité lumineuse

••

Mise sous tension

Lors de la mise sous tension, la hotte est en position OFF.

99636281_ML_A.qxp 25/07/2005 14:10 Page 12

3 / UTILISATION DE VOTRE APPAREIL

••

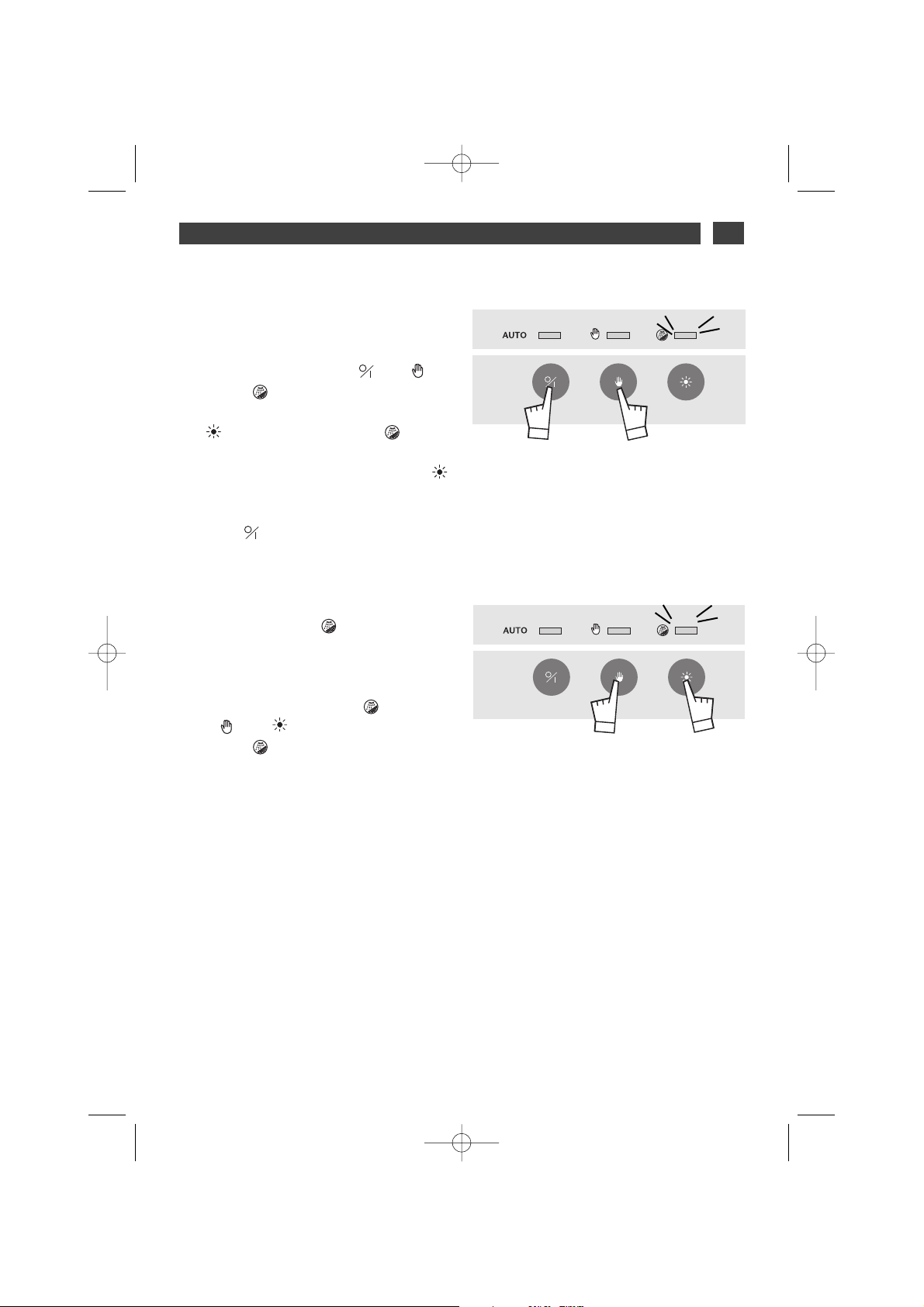

SELECTION DU TYPE DE TABLE

Pour sélectionner votre type de table, mettez la hotte en mode OFF par un appui bref sur la commande

Puis effectuez un appui long simultané sur et . Les trois voyants se mettent à clignoter. Appui bref à nouveau sur la commande afin d’obtenir le nombre de voyants éclairés correspondants à votre type de table d’après le tableau ci-dessous :

Pour valider votre type de table, appui long sur , les trois voyants s’éteignent.

Table Induction Table Vitrocéramique Table Gaz Table mixte induction/gaz Table avec plaques en fonte Table mixte induction/vitro

99636281_ML_A.qxp 25/07/2005 14:10 Page 13

3 / UTILISATION DE VOTRE APPAREILFR

Appui bref sur pour allumer la lampe de votre hotte. Vous avez la possibilité de modifier l’intensité de l’éclairage en restant appuyé sur .

Effectuez un appui long sur . Le voyant “Auto” clignote et vous indique que la hotte est bien en mode automatique.

Le mode manuel permet de choisir la vitesse d’aspiration de votre hotte de 1 à 5, manuellement. Un appui bref sur permet d’être en vitesse 1. Le voyant s’allume . Chaque appui bref supplémentaire sur fait augmenter la vitesse jusqu’à 5 et un nouvel appui bref sur permet de revenir en vitesse 1.

••

ECLAIRAGE

••

PASSAGE EN MODE AUTOMATIQUE

••

PASSAGE EN MODE MANUEL

99636281_ML_A.qxp 25/07/2005 14:10 Page 14

3 / UTILISATION DE VOTRE APPAREIL

Vous pouvez déclencher l’arrêt différé de votre hotte lorsqu’elle est en mode manuel. Un appui long sur permet d’obtenir cet arrêt différé. Le voyant clignote alors jusqu’à l’arrêt de la hotte. La hotte s’arrête automatiquement après 10 min. de fonctionnement.

Si vous souhaitez utiliser votre hotte avant la fin de l’arrêt différé, effectuez un appui bref sur , le voyant arrête alors de clignoter et reste allumé. Vous pouvez choisir à nouveau la vitesse désirée.

Pour arrêter votre hotte qui est en mode manuel, effectuez un appui bref sur .

La hotte s’arrête et le voyant s’éteint.

••

ARRET IMMEDIAT EN MODE MANUEL

••

ARRET DIFFERE EN MODE MANUEL

••

MODIFICATION EN COURS D’ARRET DIFFERE

99636281_ML_A.qxp 25/07/2005 14:11 Page 15

3 / UTILISATION DE VOTRE APPAREILFR

••

ARRET DE LA HOTTE POSITION “OFF”

Vous êtes en mode automatique et souhaitez arrêter votre hotte. Effectuez un appui bref sur . Le voyant “Auto” s’éteint.

Lorsque le voyant s’allume, il indique que les cassettes doivent être nettoyées (possibilité de les mettre au lave-vaisselle). Appui long simultané sur et pour déverrouiller la fonction “saturation”. Le voyant s’éteint.

Votre hotte est en recyclage, configurez-la en mode recyclage: Appui long simultané sur et . Le voyant est allumé ou clignote. Pour configurer en mode recyclage effectuez un appui bref sur pour avoir le voyant allumé (clignotant). Validez la configuration en appuyant sur .

••

SATURATION CASSETTE

••

MODE RECYCLAGE

99636281_ML_A.qxp 25/07/2005 14:11 Page 16

3 / UTILISATION DE VOTRE APPAREIL

••

MODE EVACUATION

Votre hotte a une évacuation extérieure, configurez-la en mode évacuation: Appui bref simultané sur et . Le voyant est allumé ou clignote. Pour configurer en mode évacuation effectuez un appui bref sur pour avoir le voyant allumé (non clignotant). Pour modifier cette configuration, effectuer un appui bref sur et le voyant change d’état. Pour valider la nouvelle configuration, appuyez sur .

Lorsque votre hotte est en mode recyclage. Le voyant clignote, il indique qu’il faut changer le filtre à charbon (nous vous conseillons de remplacer vos filtres tous les 6 mois). Pour éteindre le voyant , effectuez un appui long sur les touches et simultanément. Le voyant arrête de clignoter.

Si vous oubliez d’éteindre votre hotte, celle-ci s’arrêtera au terme de 9 heures de fonctionnement. La hotte passe en mode OFF.

Si vous oubliez d’éteindre la lumière, celle-ci s’éteindra au terme de 9 heures de fonctionnement.

••

SATURATION FILTRE A CHARBON

••

AUTO STOP VENTILATEUR

••

AUTO STOP ECLAIRAGE

99636281_ML_A.qxp 25/07/2005 14:11 Page 17

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREILFR

Attention

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

fig. 2

NETTOYAGE DES FILTRES CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

••

Démontage du filtre cassette

(fig. 1)

— Pivotez la poignée intégrée du filtre cassette.

— Basculez le filtre cassette vers le bas.

••

CHANGEMENT DU FILTRE CHARBON

Remplacez-le toutes les 120 heures d'utilisation environ.

— Retirez les filtres cassettes (fig. 2).

— Placez le filtre charbon sur le filtre cassette côté intérieur de la hotte. — Emboîtez les 2 tringles de maintien de chaque côté du filtre cassette. — Faites cette opération sur tous les filtres cassettes.

••

fig. 1

99636281_ML_A.qxp 25/07/2005 14:11 Page 18

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

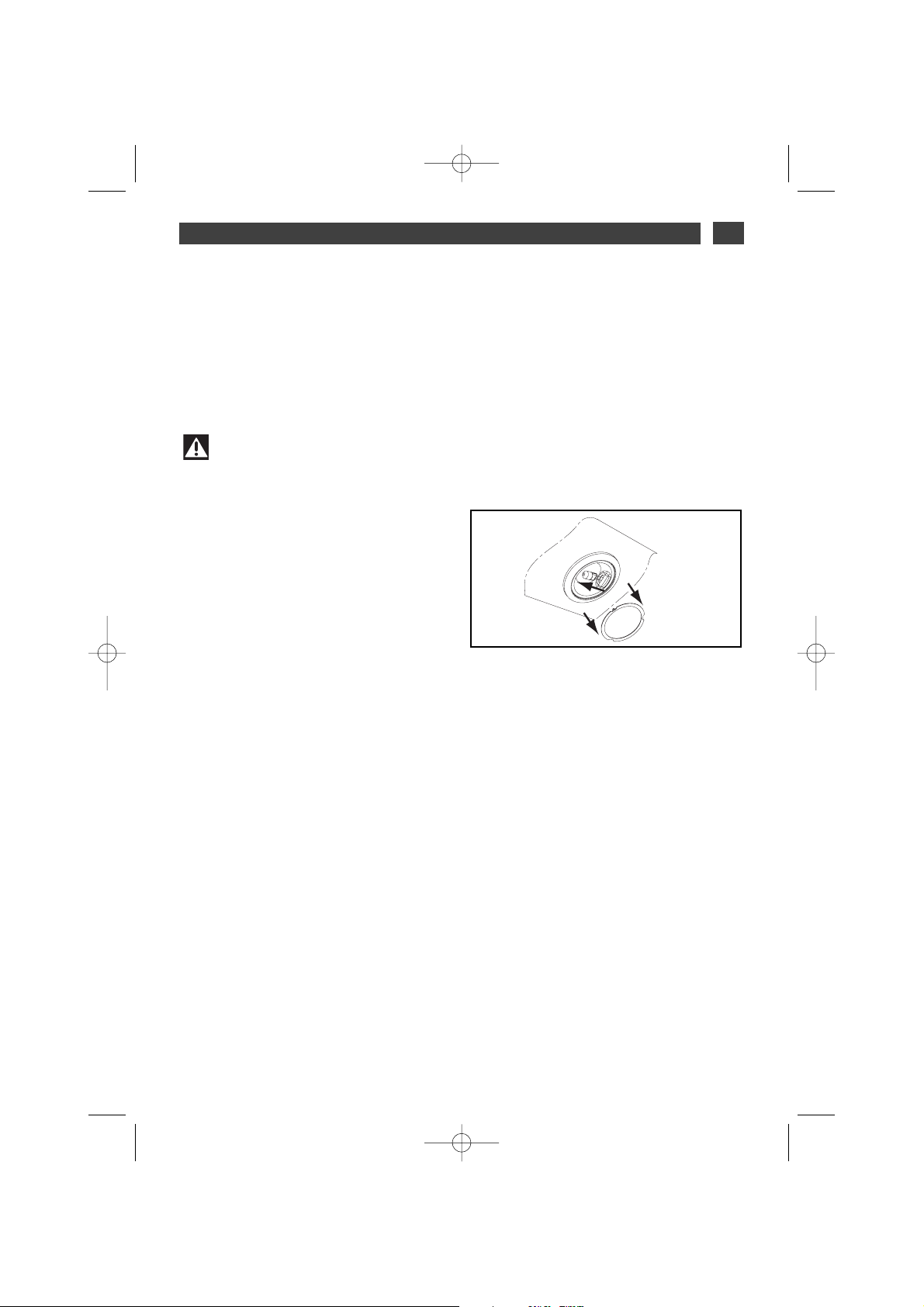

CHANGEMENT DE LAMPE

••

MMooddèèllee aavveecc llaammppee hhaallooggèènnee

——

Retirez le hublot (fig. 1).

——

Changez la lampe halogène G4-20W-12V.

——

Replacez l’ensemble en effectuant les opé-

rations en sens inverse.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise,

soit en actionnant le disjoncteur.

fig. 1

NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à récurer, ni d'éponge grattoir.

••

99636281_ML_A.qxp 25/07/2005 14:11 Page 19

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREILFR

Filtre cassette

ENTRETENIR VOTRE APPAREIL

••

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise,

soit en actionnant le disjoncteur.

Ce filtre retient les vapeurs grasses et les poussières. Il est l’élément assurant une part importante de l’efficacité de votre hotte.

Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire.

Enveloppe et accessoires

NN’’uuttiilliisseezz jjaammaaiiss ddee ttaammppoonnss mmééttaalllliiqquueess,, ddee pprroodduuiittss aabbrraassiiffss oouu ddee bbrroosssseess ttrroopp dduurreess..

Filtre charbon actif

Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.

Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement.

Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale ((nnee ppaass mmeettttrree eenn ccoonnttaacctt aavveecc ddee llaa vvaaiisssseellllee ssaallee oouu ddeess ccoouu-- vveerrttss eenn aarrggeenntt))..

EENNTTRREETTIIEENN......

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

LL''eexxppeerrttiissee ddeess pprrooffeessssiioonnnneellss aauu sseerrvviiccee ddeess ppaarrttiiccuulliieerrss

CCOOMMMMEENNTT PPRROOCCEEDDEERR ??

PPRROODDUUIITTSS//AACCCCEESSSSOOIIRREESS

AA UUTTIILLIISSEERR

99636281_ML_A.qxp 25/07/2005 14:11 Page 20

5 / ANOMALIES DE FONCTIONNEMENT

La hotte a un rendement insuffisant...

Vérifiez que:

• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffisamment aérée pour permettre une prise d’air.

• le filtre à charbon n’est pas usagé (hotte en version recyclage).

La hotte ne fonctionne pas...

Vérifiez que:

• il n’y a pas de coupure de courant.

• une vitesse a été effectivement sélectionnée.

La hotte s’est arrêtée au cours du fonctionnement

Vérifiez que:

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

SSOOLLUUTTIIOONNSSSSYYMMPPTTOOMMEESS

99636281_ML_A.qxp 25/07/2005 14:11 Page 21

6 / SERVICE APRES-VENTE FR

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique

(Fig.1).

PIÈCES D’ORIGINE

Lors d’une intervention d’entretien, deman-

dez l'utilisation exclusive de

pièces déta-

chées certifiées d’origine.

•INTERVENTIONS

•Pour en savoir plus sur tous les produits

de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

•Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

> Vous pouvez nous écrire :

Service Consommateurs DE DIETRICH BP 9526 95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au :

•RELATIONS CONSOMMATEURS

fig. 1

Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.5000.000 euros,

5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303

BBrraannddtt AApppplliiaanncceess

- société par actions simplifiée au capital de 10.000.000 euros RCS Nanterre 440 302 347.

99636281_ML_A.qxp 25/07/2005 14:11 Page 22

MADE IN FRANCE

230V ~ 50 Hz

BRANDT APPLIANCES SAS 7 rue Henri Becquerel 92500 RUEIL MALMAISON

NOTE

99636281_ML_A.qxp 25/07/2005 14:11 Page 23

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:

Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

112

134

Liebe Kundin, lieber Kunde,

Sie haben soeben eine

DDEE DDIIEETTRRIICCHH

Dunstabzugshaube erworben,

und wir danken Ihnen dafür.

Unsere Forschungsteams haben für Sie diese neue Generation von Geräten entwickelt, die durch Qualität, Ästhetik, ihre Funktionen und technische Fortentwicklung Ausnahmeprodukte sind, die unser Know-how zeigen.

Ihre neue

DDEE DDIIEETTRRIICCHH

Dunstabzugshaube fügt sich harmonisch in Ihre Küche ein und verbindet perfekte Leistungen beim Kochen und Backen mit einfacher Benutzung. Wir wollten Ihnen ein exzellentes Produkt anbieten.

In der

DDEE DDIIEETTRRIICCHH

Produktpalette finden Sie auch eine breite Auswahl an einbaufähigen Backöfen, Mikrowellenherden, Kochfeldern, Küchenherde, Geschirrspüler die Sie mit Ihrer neuen

DDEE

DDIIEETTRRIICCHH

Dunstabzugshaube abstimmen können.

Mit der ständigen Bemühung um bestmögliche Erfüllung Ihrer Forderungen an unsere Produkte steht Ihnen natürlich unser Verbraucherservice zur Verfügung, der auf alle Ihre Fragen und Vorschläge eingeht (Adresse am Schluß dieses Büchleins).

Sie können uns auch im Internet unter

wwwwww..ddeeddiieettrriicchh--eelleeccttrroommeennaa

ggeerr..ccoomm

besuchen, wo Sie unsere jüngsten Innovationen sowie nütz-

liche und ergänzende Informationen finden.

DE DIETRICH

Die neuen Wertobjekte

99636281_ML_A.qxp 25/07/2005 14:11 Page 24

INHALT

1 / FÜR DEN BENUTZER

••

Sicherheitshinweise

________________________________________

••

Umweltschutz

_____________________________________________

••

Gerätebeschreibung

________________________________________

2 / INSTALLATION DES GERÄTS

••

Benutzung mit Abluftbetrieb

_________________________________

••

Benutzung mit Umluftbetrieb

_________________________________

••

Stromanschluss

___________________________________________

••

Montage der Dunstabzugshaube

_____________________________

••

Montage des Kamins

º Abluft ins Freie

______________________________________

º Umluft

_____________________________________________

3 / BENUTZUNG DES GERÄTS

••

Beschreibung der Bedienelemente

____________________________

••

Wahl der Art des Kochfeldes

_________________________________

••

Beleuchtung

______________________________________________

••

Übergang in den Automatik-Modus

___________________________

••

Übergang in den Manuell-Modus

_____________________________

••

Sofortabschaltung im Manuell-Modus

_________________________

••

Zeitverschobene Abschaltung im Manuell-Modus

________________

••

Änderung während der zeitverschobenen Abschaltung

___________

••

Abschaltung der Dunstabzugshaube POSITION "OFF"

___________

••

Sättigung der Kassette

______________________________________

••

Umluftbetrieb

______________________________________________

••

Abluftbetrieb

______________________________________________

••

Sättigung des Kohlefilters

___________________________________

••

Automatische Abschaltung des Ventilators

_____________________

••

Automatische Abschaltung der Beleuchtung

___________________

4 / PFLEGE UND REINIGUNG DES GERÄTS

••

Reinigung der Filterkassetten

________________________________

••

Austausch des Kohlefilters

__________________________________

••

Reinigung der Aussenfläche

_________________________________

••

Austausch der Lampe

______________________________________

••

Pflege des Geräts

__________________________________________

5 / FUNKTIONSSTÖRUNGEN

______________________________________

6 / KUNDENDIENST

______________________________________________

99636281_ML_A.qxp 25/07/2005 14:11 Page 25

1 / FÜR DEN BENUTZERDE

SICHERHEITSHINWEISE

——

Dieses Gerät ist für die Benutzung durch Privatpersonen in ihrem Haushalt konzipiert worden.

——

Dieses Gerät muss von Erwachsenen benutzt werden. Bitte darauf achten, dass Kinder es nicht berühren und als Spielzeug benutzen. Sich vergewissern, dass sie die Bedienelemente des Geräts nicht berühren.

——

Das Gerät beim Empfang sofort auspacken oder auspacken lassen. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken, und ein Exemplar davon behalten.

——

Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kauf-männische oder industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.

——

Die Merkmale dieses Geräts nicht verändern oder versuchen, sie zu verändern. Dies würde eine ernste Gefahr für alle darstellen.

——

Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden.

——

Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen.

——

Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.

——

Es ist verboten, unter der Dunstab-zugshaube Gerichte zu flambieren oder die Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten

Flammen könnten das Gerät beschädigen). ——

Frittiervorgänge unter der Dunstab-zugshaube müssen ständig überwacht werden. Die auf sehr hohe Temperaturen aufgeheizten Öle und Fette können Feuer fangen.

——

Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen.

——

Der Betrieb über einer BrennstoffFeuerstelle (Holz, Kohle, usw.) ist nicht zulässig.

——

Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzen (Forderungen bezüglich der elektrischen Sicherheit).

——

Bei der Sorge um die ständige Verbesserung unserer Produkte behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern.

——

Für das spätere leichte Auffinden der Produktreferenzen des Geräts raten wir, sie auf der Seite „Kundendienst und Kundenbeziehungen" zu notieren.

(Auf dieser Seite wird auch erklärt, wo sie sich auf dem Gerät befinden.)

••

Wichtig

Diese Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder veräussert werden, sichergehen, dass sie auch die Betriebsanleitung bekommt. Vor der Installation und Benutzung des Geräts sollten folgende Ratschläge zur Kenntnis genommen werden. Sie sind für die Sicherheit des Benutzers und anderer Personen verfasst worden.

Achtung

In einer Küche, die mit einem an einen Kamin angeschlossenen Gerät (z.B.: Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube darf nicht ohne die Filterkassetten benutzt werden. Wenn die Dunstabzugshaube in der Küche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüftung des Raums vorgesehen werden.

99636281_ML_A.qxp 25/07/2005 14:11 Page 26

1 / FÜR DEN BENUTZER

Achtung

Der Einbau des Kochfeldes muß von qualifizierten Installateuren und Technikern vorge-

nommen werden.

Achtung

Vor der ersten Benutzung der Filterkassette die Schutzfolie abziehen.

UMWELTSCHUTZ

••

— Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und tragen Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.

— Ihr Gerät enthält zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem Zeichen

versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von Ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie gerne über die zu Ihrem Wohnort am nächsten liegenden Sammelstellen.

— Wir danken Ihnen für Ihren Beitrag zum Umweltschutz.

99636281_ML_A.qxp 25/07/2005 14:11 Page 27

1 / FÜR DEN BENUTZERDE

••

GERÄTEBESCHREIBUNG

Ansaugöffnungen

Kamin

Gehäuse

Bedienelement

99636281_ML_A.qxp 25/07/2005 14:11 Page 28

274 mm

271.5 mm

1120 mm

624 mm

150 mm

500 mm

900 mm

2 / INSTALLATION DES GERÄTS

BENUTZUNG MIT ABLUFTBETRIEB

Bei vorhandenem Abzug ins Freie

(Abb. 1)

Die Dunstabzugshaube kann daran angeschlossen werden vermittels eines emaillierten, aus Aluminium bestehenden, flexiblen oder aus unbrennbarem Material bestehenden Abzugsrohrs (Mindest-Ø 125 mm). Wenn das Rohr weniger als 125 mm Querschnitt hat, uunnbbeeddiinnggtt iinn ddeenn UUmmlluuffttbbeettrriieebb üübbeerrggeehheenn..

••

BENUTZUNG MIT UMLUFTBETRIEB

Wenn kein Abzug ins Freie vorhanden ist

(Abb. 2)

Alle unsere Geräte können auch im Umluftbetrieb betrieben werden. In diesem Fall muss ein Aktivkohlefilter eingesetzt werden, das die Gerüche zurückhält. (Siehe Kapitel 4: Austausch des Kohlefilters.)

••

Abb. 1

Abb. 2

- Das Gerät muss während der Installation oder bei einem eventuellen Eingriff vom Stromnetz getrennt sein.

- Prüfen, dass die Netzspannung dem auf dem Geräteschild in der Dunstabzugshaube angegebenen Spannungswert entspricht.

- Wenn die Stromanlage der Wohnung für den Anschluss des Geräts geändert werden muss, sich an einen qualifizierten Elektriker wenden.

- Wenn die Dunstabzugshaube im Abluftbetrieb betrieben wird, das Gerät an kein Abzugsrohr

für Verbrennungsrauch (Heizkessel, Kamin, usw. ...) oder an eine kontrollierte mechanische

Belüftung anschliessen.

- Das Abzugsrohr darf wie auch immer nicht in den Dachboden führen.

- Die Dunstabzugshaube zur Sicherheit in mindestens 70 cm Entfernung von einer elektrischen, Gas- oder gemischten Kochstelle installieren.

99636281_ML_A.qxp 25/07/2005 14:11 Page 29

125 150

2 / INSTALLATION DES GERÄTSDE

Achtung

Dieses Gerät wird mit einem Versorgungskabel H 05 VVF mit 3 Leitern mit 0,75 mm

(Nulleiter, Phase und Erdung) geliefert. Es muss vermittels einer Normsteckdose IEC 60083 an ein Stromnetz mit 220 - 240 V einphasig angeschlossen werden, die auch nach der Installation gemäss Einbauregeln zugänglich bleiben muss.

Wir können im Fall eines Unfalls nach einer nicht vorhandenen oder nicht ordnungsgemässen Erdung nicht haftbar gemacht werden. Die Sicherung der Anlagen muss 10 oder 16 A betragen. Wenn das Anschlusskabel beschädigt ist, den Kundendienst rufen, um jegliche Gefahr auszuschließen.

Achtung

Wenn die Stromanlage der Wohnung für den Anschluss des Geräts eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.

Achtung

Wenn die Dunstabzugshaube irgendeine Anomalie aufweist, das Gerät vom Strom trennen oder die Schmelz-sicherung herausnehmen, die der Anschlussleitung des Geräts entspricht.

••

STROMANSCHLUSS

Bei der Installation und den Pflegevorgängen muss das Gerät vom Stromnetz abgetrennt werden, die Schmelzsicherungen müssen abgeschaltet oder herausgenommen werden. Der Stromanschluss wird hergestellt, bevor das Gerät in das Möbel eingeschoben wird. Prüf

en, ob:

- die Leistung der Installation ausreicht,

- die Versorgungsleitungen in gutem Zustand sind,

- der Drähtequerschnitt mit den Installationsregeln übereinstimmt.

99636281_ML_A.qxp 25/07/2005 14:11 Page 30

2 / INSTALLATION DES GERÄTS

Ratschlag

Vor dem endgültigen Festziehen der

4 Schrauben D und E das Niveau der

Dunstabzugshaube justieren.

MONTAGE DER DUNSTABZUGSHAUBE

Achtung

Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. In Frankreich werden diese Regeln in der DTU 61.1 des CSTB angegeben. Insbesondere darf die Abzugsluft nicht in eine Leitung geschickt werden, die für den Rauchabzug von Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden. Die Verwendung eines stillgelegten Abzugsrohrs kann nur mit der Erlaubnis eines kompetenten Fachmanns erfolgen.

Der Abstand zwischen dem Kochfeld und dem niedrigsten Teil der Dunstabzugshaube muss 70 cm betragen. Wenn in der Betriebsanleitung des unter der Dunstabzugshaube installierten Kochfelds ein größerer Abstand als 70 cm vorgegeben ist, muss dies berücksichtigt werden.

— In mindestens 70 cm Abstand über dem Kochfeld an der Wand einen waagerechten Strich ziehen. (A/Abb. 1). — Einen vertikalen Strich (B/Abb. 1) an der Wand mittig im Verhältnis zum Kochfeld und von der Decke bis zur Grenze des vorstehenden waagrechten Strichs (A) ziehen. — Die Bohrschablone nach der gestrichelten Linie schneiden, um 2 Teile zu erhalten, C1 und C2 (Abb. 1). — Die Schablone C2 (Abb. 1) an der Wand plazieren und den die Achse der Dunstab-zugshaube darstellenden Strich auf den vertikalen Strich legen (Abb. 1), der vorher gezeichnet worden war. — Die Schablone C1 (Abb. 1) gegen die Wand und im Anschlag gegen die Decke plazieren. — Die 6 Löcher bohren. Die 6 Dübel einsetzen. — Die beiden Schrauben oben an der Dunstabzugshaube einschrauben (D/Abb. 1) und sie 5 mm überstehen lassen.

— Die Dunstabzugshaube an den beiden Schrauben aufhängen. (D/Abb. 2).

— Die Filterkassetten herausnehmen (F/Abb. 3). — Die beiden Schrauben unten einschrauben (E/Abb. 3).

••

> 70 cm

5mm

x 2

Abb. 1

Abb. 2

Abb. 3

99636281_ML_A.qxp 25/07/2005 14:11 Page 31

2 / INSTALLATION DES GERÄTSDE

MONTAGE DES KAMINS

••

Abluft ins Freie

— Die Metallhalterung des Kamins mit den beiden Schrauben an die Wand mit Stoss an der Decke befestigen (Abb. 1).

— Die Rücklaufklappe auf den Motorausgang montieren (Abb. 2). Mit dieser Rücklaufklappe kann der Eintritt der von aussen kommenden Luft versperrt werden.

— Im Fall eines Rohrs mit 125 mm Querschnitt den gelieferten Adapter benutzen (Abb. 3). Wenn das Außenrohr einen Durchmesser von unter 125 mm aufweist, muss die Dunstab-zugshaube unbedingt im Umluftbetrieb angeschlossen werden.

— Das Rohrende auf den Motorausgang schieben (Abb. 4).

— Den Teleskopkamin vorbereiten und dabei die Ansaugöffnungen sorgfältig verstecken (Abb. 4). Die Kaminteile so weit wie möglich ineinanderschieben.

— Den oberen Kaminteil (B/Abb. 4) mit den beiden Schrauben (G/Abb. 4) auf der Metallhalterung des Kamins befestigen.

— Die Länge des Telekopkamins justieren, dabei den unteren Teil herunterziehen und in den oberen Teil der Dunstabzugshaube einschieben.

••

Abb. 1

Abb. 4

Abb. 2 Abb. 3

KKaammiinnhhaalltteerruunngg

TTeelleesskkooppkkaammiinn

RRoohhrr

AAddaapptteerr

RRüücckkllaauuffvveennttiill

MMoottoorraauussggaanngg

HHaalltteesscchhrraauubbee ddeess KKaammiinnss

99636281_ML_A.qxp 25/07/2005 14:11 Page 32

2 / INSTALLATION DES GERÄTS

••

Umluft

— Die Rücklaufklappe entfernen (Abb. 1).

— Mit den beiden Schrauben den Kunststoffrauchablenker an der Wand mit Stoss an der Decke befestigen (Abb. 2). Darauf achten, den Ablenker im Verhältnis zum vertikalen Strich an der Wand zu zentrieren (Abb. 2).

— Ein Ende des Rohres auf den Ablenker und das andere Ende auf den Motorausgang schieben (Abb. 3).

— Den Kamin vorbereiten und darauf achten, dass die Ansaugöffnungen nach oben weisen, damit sie sichtbar sind. (B/Abb. 3).

— Den oberen Teil des Kamins (C/Abb. 3) auf den Rauchablenker (A/Abb. 3) mit den beiden Schrauben (F/Abb. 3) befestigen.

— Die Länge des Teleskopkamins anpassen, indem der untere Teil heruntergezogen und in den oberen Teil der Dunstabzugshaube eingeschoben wird.

Ratschlag

Wir empfehlen für die optimale Nutzung des Geräts den Anschluss an ein Rohr mit 150 mm Querschnitt (nicht mitgeliefert). Möglichst wenig Winkelstücke und ein möglichst kurzes Rohr verwenden. Beim Abluftbetrieb der Dunstabzugshaube muss für ausreichende Frischluftzufuhr gesorgt werden, damit vermieden wird, den Raum unter Unterdruck zu setzen.

Abb. 3

RRaauucchhaabblleennkkeerr

AAnnssaauuggööffffnnuunnggeenn

TTeelleesskkooppkkaammiinn

RRoohhrr

MMoottoorrttrrääggeerr

HHaalltteesscchhrraauubbee ddeess KKaammiinnss

Abb. 1

Abb. 2

99636281_ML_A.qxp 25/07/2005 14:11 Page 33

3 / BENUTZUNG DES GERÄTSDE

Lampe für Automatikbetrieb

••

BESCHREIBUNG DER BEDIENELEMENTE

Ratschlag

Diese Installations- und Benutzungsanleitung gilt für mehrere Modelle. Zwischen diesem Gerät und den gegebenen Beschreibungen können kleine Unterschiede im Detail und bei der Ausrüstung zum Vorschein kommen.

Lampe für Manuell-Betrieb

Lampe für Sättigung der Kassette und Umluftfilter

Automatik-Steuerung oder „OFF" Steuerung

Manuell-Steuerung

Lichtsteuerung und Variation der Lichtstärke

••

Einschaltung

Bei der Einschaltung ist die Dunstabzugshaube in POSITION OFF.

99636281_ML_A.qxp 25/07/2005 14:11 Page 34

3 / BENUTZUNG DES GERÄTS

••

WAHL DER ART DES KOCHFELDES

Für die Wahl der Art des Kochfeldes die Dunstabzugshaube mit kurzem Drücken des Bedienelements in den OFF Modus versetzen.

Dann ein langer Druck gleichzeitig auf und . Die drei Lampen beginnen zu blinken. Erneuter kurzer Druck auf das Bedien-element , um die Anzahl leuchtender Lampen zu bekommen, die der Art des Kochfeldes entsprechen, wie nachstehend gezeigt:

Zum Bestätigen der Art des Kochfeldes lange auf drücken, die drei Lampen verlöschen.

Induktions-Kochfeld

Glasker

amisches Kochfeld

Gaskochfeld

Gemischtes Kochfeld Induktion/Gas

ochfeld mit Platten aus Gusseisen

Gemischtes Kochfeld Induktion/Glaskeramik

99636281_ML_A.qxp 25/07/2005 14:12 Page 35

3 / BENUTZUNG DES GERÄTSDE

Zum Anzünden der Lampe der Dunstabzugshaube kurzer Druck auf . Mit fortgesetztem Drücken von kann die Lichtstärke verändert werden.

Lange auf drücken. Die Lampe „Auto" blinkt und gibt an, dass die Dunstabzugshaube wirklich im AutomatikModus ist.

••

BELEUCHTUNG

••

ÜBERGANG IN DEN AUTOMATIKMODUS

••

ÜBERGANG IN DEN MANUELLMODUS

Im Manuell-Modus kann die Ansauggeschwindigkeit der Dunstabzugshaube manuell von 1 bis 5 gewählt werden. Bei kurzem Drücken von ist man in Drehzahl 1. Die Lampe geht an. Mit jedem weiteren kurzen Drücken auf steigt die Drehzahl bis auf 5, und mit erneutem kurzem Drücken auf kehrt man zur Drehzahl 1 zurück.

99636281_ML_A.qxp 25/07/2005 14:12 Page 36

3 / BENUTZUNG DES GERÄTS

Zum Abschalten der Dunstabzugshaube im Manuell-Modus kurz auf drücken. Die Dunstabzugshaube schaltet ab, und die Lampe verlöscht.

••

SOFORTABSCHALTUNG IM MANUELL-MODUS

••

ZEITVERSCHOBENE ABSCHALTUNG IM MANUELL-MODUS

Die zeitverschobene Abschaltung der Dunstabzugshaube kann ausgelöst werden, wenn sie im Manuell-Modus ist. Diese zeitverschobene Abschaltung wird mit langem Drücken von erzielt. Die Lampe blinkt bis zur Abschaltung der Dunstabzugshaube. Die Dunstabzugshaube schaltet nach 10 Min. Betrieb automatisch ab.

••

ÄNDERUNG WÄHREND DER ZEITVERSCHOBENEN ABSCHALTUNG

Wenn die Dunstabzugshaube vor dem Ende der zeitverschobenen Abschaltung benutzt werden soll, kurz drücken, die Lampe blinkt dann nicht mehr, sondern leuchtet ständig. Die gewünschte Drehzahl kann erneut gewählt werden.

99636281_ML_A.qxp 25/07/2005 14:12 Page 37

3 / BENUTZUNG DES GERÄTSDE

••

ABSCHALTUNG DER DUNSTABZUGSHAUBE IN POSITION „OFF"

Die Dunstabzugshaube soll ab dem Automatik-Modus abgeschaltet werden. Kurz drücken. Die Lampe „Auto" verlöscht.

••

SÄTTIGUNG DER KASSETTE

Wenn die Lampe aufleuchtet, gibt sie an, dass die Kassetten gereinigt werden müssen (sie können in den Geschirrspüler gegeben werden). Langer Druck gleichzeitig auf und zur Freigabe der Funktion „Sättigung".

Die Lampe verlöscht.

••

UMLUFTBETRIEB

Die Dunstabzugshaube ist im Umluftbetrieb, sie soll in den Umluftbetrieb konfiguriert werden: Langer Druck gleichzeitig auf und . Die Lampe leuchtet oder blinkt. Zum Konfigurieren in den Umluftbetrieb kurz auf drücken, damit die Lampe leuchtet (blinkt). Mit Drücken von die Konfiguration bestätigen.

99636281_ML_A.qxp 25/07/2005 14:12 Page 38

3 / BENUTZUNG DES GERÄTS

••

ABLUFTBETRIEB

Die Dunstabzugshaube hat Abluft ins Freie, sie soll in den Abluftbetrieb konfiguriert werden: Kurzer Druck gleichzeitig auf und . Die Lampe leuchtet oder blinkt. Zum Konfigurieren in den Abluftbetrieb kurz auf drücken, damit die Lampe ständig leuchtet (nicht blinkt). Zum Ändern dieser Konfiguration kurz auf drücken, und die Lampe wechselt den Zustand. Zur Bestätigung der neuen Konfiguration auf drücken.

••

SÄTTIGUNG DES KOHLEFILTERS

Wenn die Dunstabzugshaube im Umluftbetrieb ist. Die Lampe blinkt, sie gibt an, dass das Kohlefilter ausgetauscht werden muss (wir empfehlen, die Filter alle 6 Monate auszu-tauschen). Zum Abschalten der Lampe die Tasten lange und gleichzeitig drücken. Die Lampe blinkt nicht mehr.

••

AUTOMATISCHE ABSCHALTUNG DES VENTILATORS

Wenn das Abschalten der Dunstabzugs-haube versehentlich vergessen wird, schaltet sie nach 9 Betriebsstunden automatisch ab. Die Dunstabzugshaube geht in den OFF-Modus.

••

AUTOMATISCHE ABSCHALTUNG DER BELEUCHTUNG

Wenn das Abschalten des Lichts versehentlich vergessen wird, schaltet es nach 9 Betriebsstunden ab.

99636281_ML_A.qxp 25/07/2005 14:12 Page 39

4 / PLFEGE UND REINIGUNG DES GERÄTSDE

Achtung

Das Gerät vor der Pflege und Reinigung vom Stromnetz abtrennen. Die regelmässige

Pflege des Geräts ist eine Garantie für richtigen Betrieb, gute Leistung und Dauerhaftigkeit.

Achtung

Wenn die Anweisungen zur Reinigung des Geräts und der Filter nicht eingehalten wer-

den, kann dies zu Bränden führen. Bitte die Pflegeanweisungen streng befolgen.

Abb. 2

REINIGUNG DER FILTERKASSETTEN

Sie müssen ca. alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Sie können im Geschirrspüler in senkrechter Position gereinigt werden.

Eine Bürste, heisses Wasser und ein sanftes Reinigungsmittel verwenden. Sie abspülen und sorgfältig abtrocknen, bevor sie wieder eingesetzt werden.

••

Ausbau der Filterkassette (Abb. 1)

— Den integrierten Griff der Filterkassette drehen. — Die Filterkassette nach unten kippen.

••

AUSTAUSCH DES KOHLEFILTERS

Ihn ca. alle 120 Betriebsstunden ersetzen.

— Die Filterkassetten entfernen (Abb. 2). — Das Kohlefilter auf die Filterkassette an der Innenseite der Dunstabzugshaube plazieren. — Die 2 Haltespindeln beidseitig der Filter-kassette einschieben. — Diesen Vorgang bei allen Filterkassetten wiederholen.

••

Abb. 1

99636281_ML_A.qxp 25/07/2005 14:12 Page 40

4 / PLFEGE UND REINIGUNG DES GERÄTS

AUSTAUSCH DER LAMPE

••

MMooddeellll mmiitt HHaallooggeennllaammppee

——

Die Leuchtblende entfernen (Abb. 1).

——

Die Halogenlampe G4-20W-12 V austauschen.

——

Das Ensemble wieder einsetzen und dafür die Vorgänge in umgekehrter Reihenfolge wiederholen.

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, ent-

weder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

Abb. 1

REINIGUNG DER AUSSENFLÄCHE

Für die Reinigung der Aussenfläche der Dunstabzugshaube Seifenwasser benutzen, aber keine Scheuercremes oder Scheuerschwämme.

••

99636281_ML_A.qxp 25/07/2005 14:12 Page 41

4 / PLFEGE UND REINIGUNG DES GERÄTSDE

PFLEGE DES GERÄTS

••

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, ent-

weder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

ZZUU VVEERRWWEENNDDEENNDDEE PPRROODDUUKKTTEE//

ZZUUBBEEHHÖÖRR

PPFFLLEEGGEE

Zur Erhaltung des Geräts empfehlen wir die Pflegeprodukte Clearit.

DDiiee EErrffaahhrruunngg ddeerr PPrrooffiiss iimm DDiieennsstt ddeerr PPrriivvaattppeerrssoonneenn

Clearit bietet professionelle Produkte und geeignete Lösungen für die tägliche Pflege von Haushaltsgeräten und Küchen an. Sie sind beim gewohnten Wiederverkäufer zu finden, ebenso wie ein ganzer Fächer von Produkten, Zubehör und Betriebsmitteln.

WWIIEE VVOORRGGEEHHEENN

Gehäuse und Zubehör

Filterkassette

Aktivkohlefilter

NNiieemmaallss MMeettaallllkkrraattzzeerr,, SScchheeuueerr-- mmiitttteell ooddeerr zzuu hhaarrttee BBüürrsstteenn bbeennuuttzzeenn..

Dieses Filter bindet Fettdämpfe und Staubpartikel. Es ist ein wichtiges Element zur Sicher-stellung eines wichtigen Teils der Wirksamkeit der Dunstabzugshaube. Bei hartnäckigen Flecken eine nicht scheuernde Creme an-wenden und dann mit klarem Wasser abspülen.

Dieses Filter bindet die Gerüche und muss je nach Nutzungsgrad mindestens einmal jährlich gewechselt werden. Diese Filter beim Fachhändler bestellen (mit der Produkt-referenz auf dem Geräteschild im Inneren der Dunstabzugshaube), und das Datum des Austauschs notieren.

Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche in Wasser gelöste Reinigungsmittel, und dann mit klarem Wasser abspülen und mit einem weichen Lappen trocknen.

Mit einem handelsüblichen Haushaltsprodukt, dann reichlich abspülen und trocknen. Diese Reinigung kann im Geschirrspüler in vertikaler Position erfolgen. ((NNiicchhtt mmiitt sscchhmmuuttzziiggeemm GGeesscchhiirrrr ooddeerr mmiitt SSiillbbeerrbbeesstteecckk iinn BBeerrüühhrruunngg bbrriinnggeenn))..

99636281_ML_A.qxp 25/07/2005 14:12 Page 42

5 / FUNKTIONSSTÖRUNGEN

Die Dunstabzugshaube zeigt ungenügende Leistung ...

Prüfen, ob:

• die gewählte Motordrehzahl für die abgegebene Rauch- und Dampfmenge ausreicht;

• die Küche ausreichend belüftet ist, damit eine Luftzufuhr möglich ist;

• das Kohlefilter nicht verbraucht ist (Dunstabzugshaube im Umluftbetrieb).

Die Dunstabzugshaube funktioniert nicht ...

Prüfen, ob:

• kein Stromausfall vorliegt;

• wirklich eine Drehzahl gewählt wurde.

Die Dunstabzugshaube hat während des Betriebs abgeschaltet.

Prüfen, ob:

• kein Stromausfall vorliegt;

• die omnipolare Abschaltvorrichtung nicht ausgeschaltet hat.

LLÖÖSSUUNNGGEENNSSYYMMPPTTOOMMEE

99636281_ML_A.qxp 25/07/2005 14:12 Page 43

6 / KUNDENDIENST

Any maintenance on your equipment should be undertaken by:

- either your dealer,

- or another qualified mechanic who is an authorized agent for the brand appliances. When making an appointment, state the full reference of your equipment (model, type and serial number). This information appears on the manufacturer's nameplate attached to your equipment.

Eingriffe an Ihrem Gerät dürfen nur:

- von Ihrem Händler oder

- von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden. Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrem Gerät angebrachten Schild.

6 / AFTER-SALES SERVICE

6 / SERVICIO TÉCNICO

Qualquer intervenção no seu aparelho deve ser realizada:

- quer pelo seu revendedor,

- quer por outro profissional qualificado autorizado pela marca. Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho.

Las intervenciones que requiera la máquina deberán ser efectuadas:

- por el revendedor,

- o por cualquier profesional cualificado depositario de la marca. Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie). Estos datos figuran en la placa de identificación situada en la máquina.

6 / SERVIZIO POST VENDITA

6 / SERVICEDIENST

Qualquer intervenção no seu aparelho deve ser realizada:

- quer pelo seu revendedor,

De eventuele ingrepen in de machine moeten worden uitgevoerd :

- of door uw vakhandelaar,

- of door een andere gekwalificeerd technicus van dit merk. Tijdens het telefoneren, dient u de complete referentie op te geven van uw machine (model, type, serienummer). Deze informatie staat op het typeplaatje op de machine.

6 / SERVIÇO PÓS-VENDA

99636281_ML_A.qxp 25/07/2005 14:12 Page 44

NOTE

99636281_ML_A.qxp 25/07/2005 14:12 Page 45

As part of our commitment to constantly improving our products, we reserve the right to make changes to them based on technical advances to their technical and functional features and appearance.

Warning:

Before installing and using your appliance, please carefully read this Guide to

Installation and Use, which will allow you to quickly familiarise yourself with its operation.

112

134

Dear Customer,

You have just acquired a

DDEE DDIIEETTRRIICCHH

hood and we would like to

thank you.

Our research teams have created this new generation of appliances for you. Their quality, design, features and technological advances make them exceptional products, and reveal our unique know-how.

Your new

DDEE DDIIEETTRRIICCHH

hood will blend harmoniously into your kitchen and will perfectly combine cooking performance and ease of use. We wanted to offer you a product of excellence.

In the

DDEE DDIIEETTRRIICCHH

product line, you will also find a wide range of hobs, ovens, microwaves, cookers, dishwashers and fridges, that you can coordinate with your new

DDEE DDIIEETTRRIICCHH

hood

Of course, in an ongoing effort to best satisfy your demands with regard to our products, our after-sales service department is at your disposal and ready to listen in order to respond to all of your questions and suggestions (contact information at the end of this booklet).

Visit our website

wwwwww..ddeeddiieettrriicchh--eelleeccttrroommeennaaggeerr..ccoomm

, where you will find our latest innovations as well as useful and complementary information.

DE DIETRICH

Setting New Values

99636281_ML_A.qxp 25/07/2005 14:12 Page 46

TABLE OF CONTENTS

1 / NOTICES TO THE USER

••

Safety recommendations

____________________________________

••

Environmental protection

____________________________________

••

Description of your appliance

________________________________

2 / INSTALLING YOUR APPLIANCE

••

Using the evacuation mode

__________________________________

••

Using the recycling mode

___________________________________

••

Electrical connections

______________________________________

••

Assembling the hood

_______________________________________

••

Assembling the ventilation shaft

º Outdoor evacuation

__________________________________

º Recycling

___________________________________________

3 / USING YOUR APPLIANCE

••

Description of control panel

_________________________________

••

Selection of hob type

_______________________________________

••

Light

_____________________________________________________

••

Switching to automatic mode

________________________________

••

Switching to manual mode

___________________________________

••

Immediate stop in manual mode

______________________________

••

Delayed stop in manual mode

________________________________

••

Making a change in delayed stop programme

___________________

••

Stopping the hood, "OFF" position

____________________________

••

Saturated cartridge

_________________________________________

••

Recycling mode

___________________________________________

••

Evacuation mode

__________________________________________

••

Saturated carbon filter

______________________________________

••

Auto stop fan

______________________________________________

••

Auto stop lighting

__________________________________________

4 / CARING FOR AND CLEANING YOUR APPLIANCE

••

Cleaning the filter cartridges

_________________________________

••

Changing the carbon filter

___________________________________

••

Cleaning the outer surfaces

__________________________________

••

Changing the light bulb

_____________________________________

••

Maintaining your appliance

__________________________________

5 / TROUBLESHOOTING

__________________________________________

6 / AFTER-SALES SERVICE

________________________________________

99636281_ML_A.qxp 25/07/2005 14:12 Page 47

1 / NOTICES FOR THE USEREN

SAFETY RECOMMENDATIONS

——

This oven was designed for use by private

persons in their homes. ——

This appliance is to be used by adults. Make sure that children do not touch and that they do not treat it as a toy. Make sure that they do not touch the appliance's control panel.

——

When you receive the appliance, unpack or have it unpacked immediately. Give it an overall general inspection. Make note of any concerns or reservations on the delivery slip and make sure to keep a copy of this form.

——

Your appliance is intended for standard household use. Do not use it for commercial or industrial purposes or for any other purpose than that for which it was designed.

——

Do not modify or attempt to modify any of the characteristics of this appliance. This would be dangerous to your safety.

——

Repairs must only be carried out by an approved specialist.

——

Always unplug the hood before cleaning it or performing other maintenance acts.

——

Provide adequate ventilation for the room in the case of simultaneous use of the hood and other appliances powered by an energy source other than electricity. This will prevent the hood from aspirating the combustion gases.

——

You should never "flambé" dishes under the hood or operate gas rings under the hood without placing cookware on them (the flames sucked up into the hood can damage the appliance).

——

When frying food under the appliance, you must carefully monitor the preparation at all times. Oils and grease brought to very high tempera-

tures can catch fire. ——

Respect the recommended frequency of cleanings and filter replacements. The accumulation of grease deposits may cause a fire.

——

The hood should never be used over a combustible fuel burning stove (wood, coal, etc.).

——

Never use steam or high-pressure devices to clean your appliance (requirement imposed by electrical safety).

——

With a view to constantly improving our products, we reserve the right to modify their technical, functional or aesthetic characteristics, making any changes to their features considered necessary or desirable in view of technical progress.

——

In order to easily locate the reference information for your appliance, we recommend that you note these data on the "After-Sales Service Department and Customer Relations" page. (This page also explains to you where to find this information on your appliance.)

••

Attention

Keep this user guide with your appliance. If the appliance is ever sold or transferred to another person, ensure that the new owner receives the user guide. Please become familiar with these recommendations before installing and using your oven. They were written for your safety and the safety of others.

Warning

In the case of a kitchen heated by a device connected to a chimney (a stove, for example) the "recycling" version of the hood should be installed. Do not use the hood without metal filters. Suitable ventilation should be provided in the room when the hood is used at the same time as appliances operated by gas or another combustible fuel.

99636281_ML_A.qxp 25/07/2005 14:12 Page 48

1 / NOTICES FOR THE USER

Warning

Installation should only be performed by installers and qualified technicians.

Warning

Remove the protective film from the filter cartridge before use.

ENVIRONMENTAL PROTECTION

••

— This appliance's packaging material is recyclable. Help recycle it and protect the environment by dropping it off in the municipal receptacles provided for this purpose.

— Your appliance also contains a great amount of recyclable material. It is marked with this label to indicate the used appliances that should not be mixed with other waste. This way, the appli-

ance recycling organised by your manufacturer will be done under the best possible conditions, in compliance with European Directive 2002/96/EC on Waste Electrical and Electronic Equipment. Contact your town hall or your retailer for the used appliance collection points closest to your home.

— We thank you doing your part to protect the environment.

99636281_ML_A.qxp 25/07/2005 14:12 Page 49

1 / NOTICES FOR THE USEREN

••

DESCRIPTION OF YOUR APPLIANCE

Vents

Ventilation shaft

Top surface

Control panel

99636281_ML_A.qxp 25/07/2005 14:12 Page 50

274 mm

271.5 mm

1120 mm

624 mm

150 mm

500 mm

900 mm

2 / INSTALLING YOUR APPLIANCE

USING THE EVACUATION MODE

If you possess an outlet to the exterior

(fig. 1)

Your hood can be connected to this outlet using a flue (minimum diameter Ø mm that is enamelled, in aluminium, flexible or made of inflammable material). If your flue is less than 125 mm in diameter,

yyoouu mmuusstt uussee tthhee rreeccyy--

cclliinngg mmooddee..

••

USING THE RECYCLING MODE

If you do no

t possess an outlet to t

he exterior

(fig. 2)

All of our appliances can be used in recycling mode. In this case, you should add an active carbon filter which will keep in odours. (See Chapter 4: Changing the carbon filter.)

••

fig. 1

fig. 2

- The appliance must be unplugged during installation or when any repairs or maintenance work is being performed.

- Ensure that the network voltage corresponds to the voltage noted on the identification plate located inside the hood.

- If the electrical installation at your residence requires any changes in order to hook up your Appliance, call upon a professional electrician.

- If the hood is being used in evacuation mode, do not connect the appliance to a combustion gas exhaust duct (boiler, chimney, etc.) or to a CMV (controlled mechanical ventilation) system.

- Under no circumstances should the exhaust duct empty into the attic.

- Install the hood at a safe distance of at least 70 cm from an electric, gas or combined cooking hob.

99636281_ML_A.qxp 25/07/2005 14:12 Page 51

125 150

2 / INSTALLING YOUR APPLIANCEEN

Warning

This appliance is delivered with a

H 05 VVF power cord that has three-

0.75 mm

conductors (neutral, phase and ground). It must be connected to the main power supply (which should be a 220-240 V single phase current) via a CEI 60083 standardised socket that should remain accessible after installation, in keeping with installation guidelines.

We cannot be held responsible for any accident resulting from an inexistent, defective or incorrect ground lead. The fuse for your installation must be 10 or 16A. If the power cable is damaged, call the after-sales service department in order to avoid danger.

Warning

If the electrical installation at your residence requires any changes in order to hook up your appliance, call upon a professional electrician.

Warning

If the hood displays any malfunctions, unplug the appliance or remove the fuse corresponding to the electrical socket where your appliance is plugged in.

••

ELECTRICAL CONNECTIONS

During installation and maintenance operations, the appliance must be unplugged from the electrical grid; fuses must be cut off or removed. The electrical connections are made before the appliance is installed in its housing. Ensur

e that:

- the electrical installation has sufficient voltage,

- the electrical wires are in good condition,

- the diameter of the wires complies with the installation requirements.

99636281_ML_A.qxp 25/07/2005 14:12 Page 52

2 / INSTALLING YOUR APPLIANCE

Tip

Adjust the level of your hood before fully tightening up the four D and E screws.

ASSEMBLING THE HOOD

Warning

The hood must be installed in compliance with all applicable regulations concerning the ventilation of premises. In France these regulations are described in DTU 61.1 from the CSTB. In particular, the evacuated air should never be conveyed to a duct used to evacuate smoke from appliances that use gas or other combustible fuels. Unused ducts may only be used after approval from a competent specialist.

The minimum distance between the cooking surface and the lowest part of the hood must be 70 cm. If the instructions for the hob installed under the hood specify a distance of more than 70 cm, this requirement must be respected.

— Draw a horizontal line 70 cm minimum from the cook top (fig. 1). — Draw a vertical line (B/fig. 1) on the wall that is centred over the cook top and that extends from the horizontal line drawn in the previous step (A) to the ceiling. — Cut the drilling template by following the dotted lines to obtain two parts, C1 and C2 (fig. 1). — Place the C2 template (fig. 1) on the wall, superimposing the line that represents the hood's axis over vertical line B (fig. 1) drawn in a previous step. — Place the C1 template (fig. 1) against the wall flush with the ceiling. — Drill the six holes. Insert the 6 wall plugs. — Screw in the top two screws for the hood (D/fig. 1), leaving 5 mm sticking out from the wall.

— Hang the suction hood on the two screws (fig. 2).

— Remove the filter cartridges (F/fig. 3). — Screw in the bottom two screws (E/fig. 3).

••

> 70 cm

5mm

x 2

fig. 1

fig. 2

fig. 3

99636281_ML_A.qxp 25/07/2005 14:12 Page 53

2 / INSTALLING YOUR APPLIANCEEN

ASSEMBLING THE VENTILATION SHAFT

••

Outdoor evacuation

— Using the two screws (fig. 1), attach the metal chimney bracket against the wall, flush with the ceiling for support.

— Mount the back-flow valve near the motor outlet (fig. 2). This back-flow valve makes it possible to block the entry of air from the outside.

— If a 125 mm flue is being installed, use the adapter provided (fig. 3). If the diameter of your exterior flue is less than 125 mm, you must connect your hood in recycling mode.

— Slide the end of the flue over the motor outlet (fig. 4).

— Prepare your telescoping ventilation shaft, taking care not to block the vents (fig. 4). Fit the ventilation shafts into one another as far as they will go.

— Attach the upper portion of the chimney (B/fig. 4 on the metal chimney bracket (A/fig. 4) using the two screws (G/fig. 4).

— Adjust the length of the telescoping chimney by bringing down the lower part and fitting it into the top of the hood.

••

fig. 1

fig. 4

fig. 2 fig. 3

CChhiimmnneeyy bbrraacckkeett

TTeelleessccooppiinngg vveennttiillaattiioonn sshhaafftt

FFlluuee

AAddaapptteerr

BBaacckk--ffllooww vvaallvvee

MMoottoorr oouuttlleett

CChhiimmnneeyy hhoollddiinngg ssccrreeww

99636281_ML_A.qxp 25/07/2005 14:12 Page 54

2 / INSTALLING YOUR APPLIANCE

••

Recycling

— Remove the back-flow valve (fig. 1).

— Using the two screws (fig. 2), attach the plastic smoke deflector against the wall, flush with the ceiling for support. Be careful to centre the deflector in relation to the vertical line drawn on the wall (fig. 2).

— Slide one end of the flue over the deflector and the other end over the motor outlet (fig. 3).

— Prepare your ventilation shaft, taking care to face the vents upward so that they are visible (B/fig. 3).

— Attach the upper portion of the chimney (C/fig. 3) on the metal smoke deflector (A/fig. 3) using the two screws (F/fig. 3).

— Adjust the length of the telescoping chimney by bringing down the lower part and fitting it into the top of the hood.

Tip

For optimal use of your appliance, we recommend that you connect the hood to a 150 mm-diameter flue (not delivered with the appliance). Minimise the number of angles and bends and the lengths of the flue. In the event that the hood will be operated using outdoor evacuation, you should ensure a sufficient inflow of fresh air to avoid a pressure deficiency in the room.

fig. 3

SSmmookkee ddeefflleeccttoorr

VVeennttss

TTeelleessccooppiinngg vveennttiillaattiioonn sshhaafftt

FFlluuee

MMoottoorr bbrraacckkeett

CChhiimmnneeyy hhoollddiinngg ssccrreeww

fig. 1

fig. 2

99636281_ML_A.qxp 25/07/2005 14:13 Page 55

3 / USING YOUR APPLIANCEEN

Automatic operation indicator

••

DESCRIPTION OF CONTROL PANEL

Tip

This Guide to Installation and Use is valid for several models. Minor differences in

details and fittings may emerge between your appliance and the descriptions provided.

Manual operation indicator

Saturated cartridge and recycling filter indicator

Automatic control or "OFF" control

Manual control

Light control and light intensity adjustment

••

Supplying power

When power is first supplied to the hood, it is in the OFF position.

99636281_ML_A.qxp 25/07/2005 14:13 Page 56

3 / USING YOUR APPLIANCE

••

SELECTION OF HOB TYPE

To select your hob type, place the hood in the OFF position by briefly pressing the control.

Then simultaneously press on and . The three indicator lights start flashing. Briefly press the control again so that the appropriate number of indicators are lit to reflect your hob type. Refer to the table below:

To confirm your type of hob, press and hold the control until the three indicator lights go out.

Induction hob

Ceramic hob

Gas hob

Induction/gas hob

Hob wi

th cast iron burners

Induction/ceramic hob

99636281_ML_A.qxp 25/07/2005 14:13 Page 57

3 / USING YOUR APPLIANCEEN

Briefly press to light your hood's lamp. It is possible to modify the intensity of the light by continuing to press on .

••

LIGHT

••

SWITCHING TO AUTOMATIC MODE

Press and hold the control. The "Auto" indicator flashes to tell you that the hood is in automatic mode.

••

SWITCHING TO MANUAL MODE

The manual mode makes it possible to manually select the suction speed of your hood from 1 to 5. Briefly pressing the touch control sets speed 1. The indicator lights up. Each additional brief depression on the control increases the speed from 1 to 5 and a final depression of the control returns to speed 1.

99636281_ML_A.qxp 25/07/2005 14:13 Page 58

3 / USING YOUR APPLIANCE

••

IMMEDIATE STOP IN MANUAL MODE

To stop the hood when it is in manual mode, briefly press the control. The hood stops and the light goes out.

••

DELAYED STOP IN MANUAL MODE

You can programme the delayed stop of your hood when it is in manual mode. Pressing and holding the control lets you obtain this delayed stop. The indicator flashes until the hood stops. The hood automatically stops operating after 10 minutes.

••

MAKING CHANGES WHEN A DELAYED STOP HAS BEEN PROGRAMMED

If you would like to use your hood before the delayed stop is activated, briefly press the control; the indicator stops flashing and stays lit. You can now choose the desired speed.

99636281_ML_A.qxp 25/07/2005 14:13 Page 59

3 / USING YOUR APPLIANCEEN

••

STOPPING THE HOOD, "OFF" POSITION

You are in the automatic mode and you want to stop your hood. Press and hold the control. The "Auto" light goes out.

••

SATURATED CARTRIDGE

When the light flashes, this is an indication that the filter cartridges need to be cleaned (you can put them in the dishwasher). Simultaneously press the and controls to unlock the "saturation" function.

The indicator light goes out.

••

RECYCLING MODE

Your hood will be used in recycling mode, configure it for recycling mode: Simultaneously press the and controls. The indicator lights up or flashes. To configure the recycling mode, briefly press the control so that the indicator is lit (flashing). Confirm the configuration by pressing .

99636281_ML_A.qxp 25/07/2005 14:13 Page 60

3 / USING YOUR APPLIANCE

••

EVACUATION MODE

Your hood has an external air outlet, configure it for evacuation mode: Simultaneously, but briefly press and . The indicator either lights up or begins flashing. To configure the evacuation mode, briefly press the control so that the indicator is lit (not flashing). To change this configuration, briefly press the control and the indicator light changes modes. To confirm the new configuration, press the control.

••

SATURATED CARBON FILTER

When your hood is in recycling mode. The indicator flashes, indicating that the carbon filter must be changed (we recommend that you replace your filters every six months). To turn out the indicator, simultaneously press and hold the touch controls. The indicator stops flashing.

••

AUTO STOP FAN

If you forget to turn off your hood, it will automatically turn itself off after nine hours of operation.The hood goes into OFF mode.

••

AUTO STOP LIGHTING

If you forget to turn off the light, it will automatically turn itself off after nine hours of operation.

99636281_ML_A.qxp 25/07/2005 14:13 Page 61

4 / CARING FOR AND CLEANING YOUR APPLIANCEEN

Warning

Always unplug the hood before cleaning it or performing other maintenance acts. Regular maintenance of your appliance is a guarantee of proper functioning, good performance and durability.

Warning

Failure to respect the guidelines for cleaning the appliance and filters may cause fires. Please carefully adhere to the maintenance recommendations.

fig. 2

CLEANING THE FILTER CARTRIDGES

They must be cleaned after approximately 30 hours of use or at least once a month. These filters can be cleaned in a vertical position in your dishwasher.

Use a brush, hot water and mild detergent. Rinse and dry them thoroughly before returning them to the hood.

••

Dismantling the filter cartridge

(fig. 1)

— Turn the built-in filter cartridge handle.

— Tilt the filter cartridge downward.

••

CHANGING THE CARBON FILTER

Replace it after approximately 120 hours of use.

— Remove the filter cartridge (fig. 2).

— Place the carbon filter on the filter cartridge on the inside of the hood.

— Pull the two fastener clips over each side of the filter cartridge.

— Repeat these steps for all the filter cartridges.

••

fig. 1

99636281_ML_A.qxp 25/07/2005 14:13 Page 62

4 / CARING FOR AND CLEANING YOUR APPLIANCE

CHANGING THE LIGHT BULB

••

MMooddeell wwiitthh hhaallooggeenn bbuullbb

——

Remove the lighting port (fig. 1).

——

Change the G4-20W-12V halogen bulb.

——

Replace the bulb by repeating these steps

in reverse order.

Warning

Before carrying out any work, the power supply to the hood must be turned off, either by unplugging it or by using the circuit breaker switch.

fig. 1

CLEANING THE OUTER SURFACES

To clean the outside of your hood, use soapy water, but do not use abrasive creams or scrubbing sponges.

••

99636281_ML_A.qxp 25/07/2005 14:13 Page 63

4 / CARING FOR AND CLEANING YOUR APPLIANCEEN

MAINTAINING YOUR APPLIANCE

••

Warning

Before carrying out any work, the power supply to the hood must be turned off, either

by unplugging it or by using the circuit breaker switch.

PPRROODDUUCCTTSS // AACCCCEESSSSOORRIIEESS

TTOO UUSSEE

MMAAIINNTTEENNAANNCCEE

To preserve your appliance, we recommend that you use Clearit cleaning products.

PPrrooffeessssiioonnaall eexxppeerrttiissee sseerrvviinngg iinnddiivviidduuaallss

Clearit offers you professional products and solutions designed for the daily care of your household appliances and kitchens. They are on sale at your regular retailer, along with a complete line of accessories and consumable products.

WWHHAATT TTOO DDOO

Top surface and accessories

Filter cartridge

Activated carbon filter

NNeevveerr uussee mmeettaall ssccoouurriinngg ppaaddss,, aabbrraassiivvee pprroodduuccttss oorr eexxcceessssiivveellyy ssttiiffff bbrruusshheess..

This filter traps fatty vapours and dust. This component plays an important role in ensuring the effectiveness of your hood. In the event of tough stains, use a non-abrasive cream, then rinse with clean water.

This filter traps odours and must be changed at least once a year depending on your level of use. You should order these filters from your dealer (quoting the reference shown on the identification plate located inside the hood) and note the date the filter was changed.

To clean the body and the lighting port, you should use only commercial household cleaning products diluted in water and then rinse using clean water, drying with a soft cloth.

Use a commercial household cleaning product then rinse abundantly and dry. These filters can be cleaned in a vertical position in your dishwasher. ((DDoo nnoott aallllooww tthheemm ttoo ttoouucchh ddiirrttyy ddiisshheess oorr ssiillvveerrwwaarree.. ))

99636281_ML_A.qxp 25/07/2005 14:13 Page 64

5 / TROUBLESHOOTING

The hood is not operating effectively...

Ensure that:

• The selected motor speed is sufficient for the quantity of smoke and vapours to be cleared.

• The kitchen is sufficiently ventilated to allow for fresh air intake.

• The carbon filter is not worn (hood operating in recycling mode).

The hood is not working...

Ensure that:

• The power is not cut off.

• A speed has been selected.

The hood stopped working

Ensure that:

• The power is not cut off.

• The single-pole cut-off device was not activated.

SSOOLLUUTTIIOONNSSSSYYMMPPTTOOMMSS

99636281_ML_A.qxp 25/07/2005 14:13 Page 65

6 / KUNDENDIENST

Any maintenance on your equipment should be undertaken by:

- either your dealer,

Eingriffe an Ihrem Gerät dürfen nur:

- von Ihrem Händler oder

6 / AFTER-SALES SERVICE

6 / SERVICIO TÉCNICO

Qualquer intervenção no seu aparelho deve ser realizada:

- quer pelo seu revendedor,

Las intervenciones que requiera la máquina deberán ser efectuadas:

- por el revendedor,

6 / SERVIZIO POST VENDITA

6 / SERVICEDIENST

Qualquer intervenção no seu aparelho deve ser realizada:

- quer pelo seu revendedor,

De eventuele ingrepen in de machine moeten worden uitgevoerd :

- of door uw vakhandelaar,

6 / SERVIÇO PÓS-VENDA

99636281_ML_A.qxp 25/07/2005 14:13 Page 66

NOTE

99636281_ML_A.qxp 25/07/2005 14:13 Page 67

Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el derecho de efectuar modificaciones en sus características técnicas, funcionales o estéticas vinculadas con los avances técnicos.

Importante:

Antes de poner en marcha su aparato, lea atentamente este manual de instalación y uti-

lización para familiarizarse lo más rápidamente posible con su funcionamiento.

112

134

Estimado cliente, estimada clienta:

Acaba de comprar una campana extractora

DDEE DDIIEETTRRIICCHH

y queremos

darle las gracias por ello.

Nuestros equipos de investigación han diseñado para usted esta nueva generación de aparatos que, por su calidad, su estética, sus funciones y su desarrollo tecnológico, constituyen productos excepcionales, exponentes de nuestro saber.

Su nueva campana extractora

DDEE DDIIEETTRRIICCHH

se integrará con armonía en su cocina y combinará los resultados de aspiración y la facilidad de uso. Hemos querido ofrecerle un producto óptimo.

También encontrará en la gama de productos

DDEE DDIIEETTRRIICCHH

, una amplia selección de hornos, hornos microondas, cocinas, lavavajillas y frigoríficos integrables, que podrá coordinar con su nueva campana extractora

DDEE DDIIEETTRRIICCHH

Por supuesto, nuestro servicio al consumidor, siempre con el objetivo de satisfacer lo mejor posible sus exigencias para con nuestros productos, está a su disposición y a su escucha para responder a todas sus preguntas o sugerencias (vea la dirección al final del manual).

Le invitamos a visitarnos en nuestra página web

wwwwww..ddeeddiieettrriicchh--eelleecc

ttrroommeennaaggeerr..ccoomm

, donde encontrará las últimas innovaciones y otras

informaciones útiles y adicionales.

DE DIETRICH

Los nuevos objetos de valor

99636281_ML_A.qxp 25/07/2005 14:13 Page 68

ÍNDICE

1 / A LA ATENCIÓN DEL USUARIO

••

Consignas de seguridad

____________________________________

••

Protección del medio ambiente

_______________________________

••

Descripción del aparato

_____________________________________

2 / INSTALACIÓN DEL APARATO

••

Utilización en versión evacuación

_____________________________

••

Utilización en versión reciclaje

_______________________________

••

Conexión eléctrica

_________________________________________

••

Montaje de la campana extractora

____________________________

••

Montaje de la chimenea

º Evacuación exterior

__________________________________

º Reciclaje

___________________________________________

3 / UTILIZACIÓN DEL APARATO

••

Descripción de los mandos

__________________________________

••

Selección del tipo de placa

__________________________________

••

Iluminación

________________________________________________

••

Paso a modo automático

____________________________________

••

Paso a modo manual

_______________________________________

••

Parada inmediata en modo manual

____________________________

••

Parada retardada en modo manual

____________________________

••

Modificación durante la parada retardada

______________________

••

Parada de la campana posición "OFF"

_________________________

••

Saturación del módulo

______________________________________

••

Modo reciclaje

_____________________________________________

••

Modo evacuación

__________________________________________

••

Saturación del filtro de carbono

______________________________

••

Parada automática del ventilador

_____________________________

••

Parada automática de la iluminación

___________________________

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

••

Limpieza de los filtros modulares

____________________________

••

Cambio del filtro de carbono

_________________________________

••

Limpieza de la superficie exterior

_____________________________

••

Cambio de la bombilla

______________________________________

••

Mantenimiento del aparato

__________________________________

5 / ANOMALÍAS DE FUNCIONAMIENTO

_____________________________

6 / SERVICIO TÉCNICO

___________________________________________

99636281_ML_A.qxp 25/07/2005 14:13 Page 69

1 / A LA ATENCIÓN DEL USUARIOES

CONSIGNAS DE SEGURIDAD

——

Este aparato ha sido diseñado para ser utili-

zado por particulares en sus domicilios. ——

Este aparato debe ser utilizado por adultos.

Tenga cuidado de que los niños no lo toquen y lo utilicen como un juguete. Asegúrese de que no manipulen los mandos del aparato.

——

Cuando reciba el aparato, desembálelo o hágalo desembalar inmediatamente. Compruebe su aspecto general. Si tiene reservas que señalar, hágalo por escrito en el albarán de entrega y quédese con un ejemplar.

——

Su aparato está destinado a un uso doméstico normal. No lo utilice con fines comerciales o industriales o con otros fines que no sean aquellos para los que ha sido diseñado.

——

No modifique o intente modificar las características del aparato. Podría suponer un peligro par usted.

——

Las reparaciones deben ser realizadas exclusivamente por un especialista autorizado.

——

Desconecte siempre la campana extractora antes de limpiarla o realizar el mantenimiento.

——

Ventile adecuadamente la habitación si la campana funciona al mismo tiempo que otros aparatos alimentados con una fuente de energía que no sea la electricidad. Ello es para que la campana no aspire los gases de combustión.

——

No se puede flambear alimentos o tener encendidos los fuegos de gas sin ningún recipiente bajo la campana (las llamas aspiradas podrían deteriorar el aparato).

——

Cuando esté friendo debajo del aparato, deberá vigilarlo constantemente. Los aceites y grasas calentadas hasta una alta temperatura pueden coger fuego.

——

Respete la frecuencia de limpieza y cambio de los filtros. La acumulación de depósitos de grasa podría provocar un incendio.

——

No puede funcionar encima de un fuego a base de combustible (madera, carbón...).

——

No utilice aparatos de vapor o a alta presión para limpiar el aparato (exigencias relativas a la seguridad eléctrica).

——

Con el objetivo de mejorar siempre nuestros productos, nos reservamos el derecho de aplicar modificaciones a sus características técnicas, funcionales o estéticas, provocadas por los avances técnicos.

——

Para que pueda encontrar fácilmente las referencias de su aparato, le aconsejamos que las anote en la página "Servicio Técnico y Servicio al Consumidor". (Esta página también le explica dónde encontrarlas en el aparato).

••

Importante

Conserve este manual con el aparato. Si debe vender o ceder el aparato a otra persona, asegúrese de que el manual de utilización va con él. Por favor, lea estos consejos antes de instalar y utilizar el aparato. Han sido redactados pensando en su seguridad y la de los demás.

Atención

Si la cocina calienta con un aparato conectado a una chimenea (por ejemplo, una estufa), se debe instalar la campana en versión reciclaje. No utilice la campana sin los filtros modulares. Hay que prever una ventilación adecuada cuando se utilice una campana extractora de cocina al mismo tiempo que otros aparatos que funcionen con gas u otro combustible.

99636281_ML_A.qxp 25/07/2005 14:13 Page 70

1 / A LA ATENCIÓN DEL USUARIO

Atención

La instalación está reservada a los instaladores y técnicos cualificados.

Atención

Antes de utilizar por primera vez el filtro modular, retire la película protectora.

PROTECCIÓN DEL MEDIO AMBIENTE

••

— Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos.

— Su aparato también contiene materiales reciclables, por lo que está marcado con este logoti-

po que le indica que los aparatos desechados no deben mezclarse con otros residuos. Actuando así, el reciclaje de los aparatos que organiza su fabricante se efectuará en las mejores condiciones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.

— Le damos las gracias por su colaboración en la protección del medio ambiente.

99636281_ML_A.qxp 25/07/2005 14:13 Page 71

1 / A LA ATENCIÓN DEL USUARIOES

••

DESCRIPCIÓN DEL APARATO

Aberturas

Chimenea

Carcasa

Mandos

99636281_ML_A.qxp 25/07/2005 14:13 Page 72

274 mm

271.5 mm

1120 mm

624 mm

150 mm

500 mm

900 mm

2 / INSTALACIÓN DEL APARATO

UTILIZACIÓN EN VERSIÓN EVACUACIÓN

Si tiene una salida hacia el ext

erior

(fig. 1)

Su campana se puede conectar a ella mediante un conducto de evacuación (Ø mínimo 125 mm, esmaltado, de aluminio o de material ininflamable). Si el conducto tiene un diámetro inferior a 125 mm,

ppaassee oobblliiggaattoorriiaammeennttee aall

mmooddoo rreecciiccllaajjee..

••

UTILIZACIÓN EN VERSIÓN RECICLAJE

Si no tiene una salida al exterior

(fig. 2)

Todos nuestros aparatos presentan la posibilidad de funcionar en modo reciclaje. En ese caso, añada un filtro de carbono activo que retendrá los olores. (ver Capítulo 4: Cambio del filtro de carbono)

••

fig. 1

fig. 2

- El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él.

- Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de características que se encuentra en el interior de la campana.

- Si la instalación eléctrica de su campana obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado.

- Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada.

- El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.

- Instale la campana a una distancia de seguridad de al menos 70cm de la placa de cocción eléctrica, de gas o mixta.

99636281_ML_A.qxp 25/07/2005 14:13 Page 73

125 150

2 / INSTALACIÓN DEL APARATOES

Atención

Este aparato se suministra con un cable de alimentación H 05 VVF a 3 conductores de 0,75 mm

(neutro, fase y tierra) que se debe conectar a la red de 220 - 240 V monofásica mediante una toma de corriente normalizada CEI 60083 que deberá estar accesible una vez efectuada la instalación, de acuerdo con las normas de instalación.

No asumiremos ninguna responsabilidad en caso de producirse un accidente debido a una toma de tierra inexistente o incorrecta. El fusible de su instalación deberá ser de 10 ó 16 A. Si el cable de alimentación estuviera dañado, llame al servicio posventa para evitar todo peligro.

Atención

Si necesita modificar la instalación eléctrica de su habitación para poder conectar el aparato, llame a un electricista cualificado.

Atención

Si la campana tiene cualquier anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión del aparato.

••

CONEXIÓN ELÉCTRICA

Al efectuar la instalación y las operaciones de mantenimiento, el aparato deberá estar desconectado de la red eléctrica y los fusibles estarán cortados y quitados. La conexión eléctrica se deberá realizar antes de colocar el aparato en el mueble. Com

pruebe que:

- la potencia de la instalación es suficiente,

- las líneas de alimentación están en buen estado,

- el diámetro de los cables es conforme con las normas de instalación.

99636281_ML_A.qxp 25/07/2005 14:13 Page 74

2 / INSTALACIÓN DEL APARATO

Consejo

Antes de apretar completamente los 4 tornillos D y E, ajuste el nivel de la campana

MONTAJE DE LA CAMPANA EXTRACTORA

Atención

La instalación debe ser conforme a las normativas vigentes para la ventilación de los locales. En Francia, dichas normativas vienen indicadas en el DTU 61.1 del CSTB. En particular, el aire evacuado no debe ser enviado un conducto utilizado para evacuar el humo de aparatos que utilicen gas u otro combustible. Los conductos en desuso sólo pueden ser utilizados con el acuerdo de un especialista competente.

La distancia mínima entre la zona de cocción y la parte más baja de la campana debe ser de 70 cm. Si las instrucciones de la placa instalada bajo la campana indicaran una distancia mayor que 70 cm, es ésta la que se deberá tener en cuenta.

— Trace una marca horizontal a una distancia mínima de 70 cm de la zona de cocción. (A/fig.1). — Trace una raya vertical (B/fig.1) en la pared, centrada con respecto a la placa de cocción y que baje desde el techo hasta la marca horizontal precedente (A). — Corte la plantilla de perforación siguiendo las marcas indicadas para obtener 2 partes, C1 y C2 (fig.1). — Coloque la plantilla C2 (fig.1) contra la pared, superponiendo la marca que representa el eje de la campana sobre la raya vertical B (fig.1) antes trazada. — Coloque la plantilla C1 (fig.1) contra la pared, haciendo tope contra el techo. — Taladre los 6 orificios. Introduzca las 6 clavijas. — Atornille los dos tornillos de la parte superior de la campana (D/fig.1) dejando soprepasar 5 mm.

— Enganche la campana extractora a los dos tornillos (D/fig.2).

— Quite los filtros modulares (F/fig.3). — Atornille los dos tornillos de la parte inferior (E/fig.3).

••

> 70 cm

5mm

x 2

fig. 1

fig. 2

fig. 3

99636281_ML_A.qxp 25/07/2005 14:14 Page 75

2 / INSTALACIÓN DEL APARATOES

MONTAJE DE LA CHIMENEA

••

Evacuación exterior

— Fije contra la pared, con los dos tornillos, el soporte metálico de la chimenea, apoyándolo contra el techo (fig.1).

— Coloque la válvula de retención en la salida del motor (fig.2). La válvula de retención permite obstruir la entrada de aire procedente del exterior.

— Si el diámetro del conducto tiene 125 mm, utilice el adaptador que se suministra (fig.3). Si su conducto tiene menos de 125 mm, es obligatorio que conecte la campana en modo reciclaje.

— Encaje el extremo del conducto en la salida del motor (fig.4).

— Prepare su chimenea telescópica teniendo cuidado de disimular las aberturas (fig.4). Encaje las chimeneas una en otra lo máximo posible.

— Fije la parte superior de la chimenea (B/fig.4) al soporte metálico de la chimenea (A/fig.4) con los dos tornillos (G /fig.4).

— Ajuste la longitud de la chimenea telescópica bajando la parte inferior y encajándola en la parte alta de la campana.

••

fig. 1

fig. 4

fig. 2 fig. 3

SSooppoorrttee ddee CChhiimmeenneeaa

CChhiimmeenneeaa tteelleessccóóppiiccaa

CCoonndduuccttoo

AAddaappttaaddoorr

VVáállvvuullaa ddee rreetteenncciióónn

SSaalliiddaa mmoottoorr

TToorrnniilllloo ddee ssuujjeecciióónn ddee llaa cchhiimmeenneeaa

99636281_ML_A.qxp 25/07/2005 14:14 Page 76

2 / INSTALACIÓN DEL APARATO

••

Reciclaje

— Quite la válvula de retención (fig.1).

— Fije contra la pared, con los dos tornillos (fig. 2), el deflector de humo de plástico, apoyándolo contra el techo. Tenga cuidado de centrar el deflector con respecto a la raya vertical trazada en la pared (fig.2).

— Encaje un extremo del conducto en el deflector y el otro extremo en la salida motor (fig 3).

— Prepare la chimenea teniendo cuidado de colocar las aberturas hacia abajo para que estén visibles (B/fig.3).

— Fije la parte superior de la chimenea (C/fig.3) en el deflector de humo (A/fig.3) con los dos tornillos (F/fig.3).

— Ajuste la longitud de la chimenea telescópica bajando la parte inferior y encajándola en la parte alta de la campana.

Consejo

Para conseguir una utilización óptima del aparato, le aconsejamos conectarlo a un conducto de 150 mm de diámetro (no suministrado). Limitar al máximo el número de codos y la longitud del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que llegue aire suficiente para que no se cree depresión en la habitación.

fig. 3

DDeefflleeccttoorr ddee hhuummoo

AAbbeerrttuurraass

CChhiimmeenneeaa tteelleessccóóppiiccaa

CCoonndduuccttoo

SSooppoorrttee mmoottoorr

TToorrnniilllloo ddee ssuujjeecciióónn ddee llaa cchhiimmeenneeaa

fig. 1

fig. 2

99636281_ML_A.qxp 25/07/2005 14:14 Page 77

3 / UTILIZACIÓN DEL APARATOES

Piloto funcionamiento automático

••

DESCRIPCIÓN DE LOS MANDOS

Consejo

Esta guía de instalación y utilización es válida para varios modelos. Podría haber lig-

eras diferencias en detalles y equipamientos entre su aparato y las descripciones que se presentan.

Piloto funcionamiento manual

Piloto saturación módulo y filtro reciclaje

Mando automático o mando "off"

Mando manual

Mando luz y variación de la intensidad luminosa

••

Puesta en tensión

Cuando se pone en tensión, la campana está en posición OFF.

99636281_ML_A.qxp 25/07/2005 14:14 Page 78

3 / UTILIZACIÓN DEL APARATO

••

SELECCIÓN DEL TIPO DE PLACA

Para seleccionar el tipo de placa, ponga la campana en modo OFF pulsando brevemente el mando .

Después, efectúe una pulsación prolon-gada en y al mismo tiempo. Los tres pilotos se pondrán intermitentes. Pulse brevemente el mando para que queden iluminados el número de pilotos correspondiente a su tipo de placa, de acuerdo con el siguiente cuadro:

Para validar el tipo de placa, efectúe una pulsación larga en y se apagarán los tres pilotos.

Placa Inducción

Placa Vitrocerámica

Placa Gas

Placa mixta inducción/gas

Placa con fuegos de fundición

Placa mixta inducción / vitrocerámica

99636281_ML_A.qxp 25/07/2005 14:14 Page 79

3 / UTILIZACIÓN DEL APARATOES

••

ILUMINACIÓN

Pulse brevemente para encender la bombilla de la campana. Puede modificar la intensidad de la iluminación si continúa pulsando .

••

PASO A MODO AUTOMÁTICO

Efectúe una pulsación larga en . El piloto "Auto" parpadea, indicando que la campana está en modo automático.

••

PASO A MODO MANUAL

El modo manual permite elegir manualmente la velocidad de aspiración de la campana entre 1 y 5. Pulsando brevemente se pone en velocidad 1. El piloto se enciende. Cada vez que se pulsa brevemente aumentará la velocidad hasta llegar a 5, pulsando de nuevo brevemente se vuelve a la velocidad 1.

99636281_ML_A.qxp 25/07/2005 14:14 Page 80

3 / UTILIZACIÓN DEL APARATO

••

PARADA INMEDIATA EN MODO MANUAL

Para parar la campana que está en modo manual, pulse brevemente . La campana se para y el piloto se apaga.

••

PARADA RETARDADA EN MODO MANUAL

Puede activar la parada retardada de la campana cuando esté en modo manual. Efectuando una pulsación larga en conseguirá la parada retardada. El piloto parpadea hasta que se pare la campana. La campana se para automáticamente al cabo de 10 min. de funcionamiento.

••

MODIFICACIÓN DURANTE LA PARADA RETARDADA

Si desea utilizar la campana antes de que finalice la parada retardada, pulse brevemente y el piloto dejará de parpadear quedando encendido. Ya puede elegir de nuevo la velocidad que desee.

99636281_ML_A.qxp 25/07/2005 14:14 Page 81

3 / UTILIZACIÓN DEL APARATOES

••

PARADA DE LA CAMPANA POSICIÓN "OFF"

Se encuentra en el modo automático y desea parar la campana. Pulse brevemente . El piloto "Auto" se apaga.

••

SATURACIÓN DEL MÓDULO

Cuando se enciende el piloto , quiere decir que hay que limpiar los módulos (se pueden meter en el lavavajillas). Efectúe una pulsación larga en y al mismo tiempo para desbloquear la función "saturación".

El piloto se apaga .

••

MODO RECICLAJE

La campana está en reciclaje, configúrela en modo reciclaje: Efectúe una pulsación larga en y al mismo tiempo. El piloto queda encendido o intermitente. Para configurar en modo reciclaje pulse brevemente para que el piloto se encienda (intermitente). Valide la configuración pulsando .

99636281_ML_A.qxp 25/07/2005 14:14 Page 82

3 / UTILIZACIÓN DEL APARATO

••

MODO EVACUACIÓN

La campana posee una evacuación al exterior, configúrela en modo evacuación: Pulse brevemente y al mismo tiempo. El piloto se enciende o parpadea. Para configurar en modo evacuación, pulse brevemente para que el piloto se encienda (intermitente). Para modificar esta configuración, pulse brevemente y el piloto cambiará de estado. Para validar la nueva configuración, pulse .

••

SATURACIÓN DEL FILTRO DE CARBONO

Cuando la campana está en modo reciclaje. El piloto parpadea, indicando que hay que cambiar el filtro de carbono (le aconsejamos que cambie los filtros cada 6 meses). Para apagar el piloto , efectúe una pulsación prolongada en los mandos y al mismo tiempo. El piloto deja de parpadear.

••

PARADA AUTOMÁTICA DEL VENTILADOR

Si se olvida de apagar la campana, ésta se parará al cabo de 9 horas de funcionamiento. El funcionamiento pasará a modo OFF.

••

PARADA AUTOMÁTICA DE LA ILUMINACIÓN

Si se olvida de apagar la luz, ésta se apagará al cabo de 9 horas de funcionamiento.

99636281_ML_A.qxp 25/07/2005 14:14 Page 83

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATOES

Atención

Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato. Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y duración.

Atención

No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar incendios. Respete estrictamente las instrucciones de mantenimiento.

fig. 2

LIMPIEZA DE LOS FILTROS MODULARES

Se deben limpiar cada 30 horas de utilización o aproximadamente una vez al mes como mínimo. La limpieza se puede hacer en el lavavajillas, en posición vertical.

Utilice un cepillo, agua caliente y un detergente suave. Aclárelos y séquelos con cuidado antes de volverlos a colocar.

••

Desmontaje del filtro modular

(fig. 1)

— Gire el asa integrada del filtro modular.

— Incline el filtro modular hacia abajo.

••

CAMBIO DEL FILTRO DE CARBONO

Cámbielo cada 120 horas de utilización aproximadamente.

— Quite los filtros modulares (fig.2).

— Coloque los filtros de carbono en el módulo en el lado interior de la campana.

— Encaje las 2 varillas de sujeción a ambos lados del filtro modular.

— Repita esta operación con todos los filtros modulares.

••

fig. 1

99636281_ML_A.qxp 25/07/2005 14:14 Page 84

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

CAMBIO DE LA BOMBILLA

••

MMooddeelloo ccoonn bboommbbiillllaa hhaallóóggeennaa

——

Quite la tulipa (fig. 1).

——

Cambie la bombilla halógena G4-20W-12V.

——

Vuelva a colocar el conjunto realizando las

operaciones en sentido inverso.

Atención

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien

desenchufándola o bien accionando el disyuntor.

fig. 1

LIMPIEZA DE LA SUPERFICIE EXTERIOR

Para limpiar el exterior de la campana utilice agua con jabón, pero no use cremas para fregar, ni estropajos.

••

99636281_ML_A.qxp 25/07/2005 14:14 Page 85

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATOES

MANTENIMIENTO DEL APARATO

••

Atención

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien

desenchufándola o bien accionando el disyuntor.

PPRROODDUUCCTTOOSS//AACCCCEESSOORRIIOOSS

AA EEMMPPLLEEAARR

MMAANNTTEENNIIMMIIEENNTTOO

Para mantener el aparato en buen estado, le recomendamos que utilice los productos de mantenimiento Clearit.

LLooss ccoonnoocciimmiieennttooss yy llaa eexxppeerriieenncciiaa ddee llooss pprrooffeessiioonnaalleess aall sseerrvviicciioo ddee llooss ppaarrttiiccuullaarreess

Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento cotidiano de sus aparatos electrodomésticos y su cocina. Los podrá encontrar a la venta en su distribuidor habitual, junto con toda una línea de productos accesorios y consumibles.

QQUUÉÉ DDEEBBEE HHAACCEERR

Carcasa y accesorios

Filtro modular

Filtro carbono activo

NNoo uuttiilliiccee nnuunnccaa eessttrrooppaajjooss mmeettáállii-- ccooss,, pprroodduuccttooss aabbrraassiivvooss oo cceeppii-- llllooss ddeemmaassiiaaddoo dduurrooss..

Este filtro retiene los vapores grasos y el polvo. Es el elemento que garantiza una parte impor-tante de la eficacia de la campana. Si hubiera manchas persistentes, utilice una crema no abrasiva y aclare con agua limpia.

Este filtro retiene los olores y se debe cambiar al menos una vez al año, en función de su uso. Pida estos filtros a su vendedor (con la referencia indicada en la placa de características que se encuentra en el interior de la campana) y anote la fecha del cambio.

Para limpiar el chasis y ojo de buey de iluminación, utilice exclusivamente productos de limpieza del comercio diluidos en agua, aclare después con agua y seque con un trapo suave.

Límpielo con un producto de limpieza del comercio, aclárela abundantemente y séquela. La limpieza se puede hacer en el lavavajillas, en posición vertical ((NNoo ppoonneerr eenn ccoonnttaaccttoo ccoonn llaa vvaajjiillllaa ssuucciiaa oo ccoonn ccuubbiieerrttooss ddee ppllaattaa))

99636281_ML_A.qxp 25/07/2005 14:15 Page 86

5 / ANOMALÍAS DE FUNCIONAMIENTO

El rendimiento de la campana es insuficiente...

Compruebe que:

• La velocidad del motor que ha seleccionado es suficiente para la cantidad de humo y el vapor de agua producido.

• La cocina está suficientemente ventilada para que pueda entrar aire.

• El filtro de carbono no está gastado (campana en versión reciclaje).

La campana no funciona...

Compruebe que:

• No hay un corte de corriente.

• Se ha seleccionado una velocidad.

La campana se ha parado mientras estaba funcionando.

Compruebe que:

• No hay un corte de corriente.

• No se ha activado el dispositivo de corte omnipolar.

SSOOLLUUCCIIOONNEESSSSÍÍNNTTOOMMAASS

99636281_ML_A.qxp 25/07/2005 14:15 Page 87

6 / KUNDENDIENST

Any maintenance on your equipment should be undertaken by:

- either your dealer,

Eingriffe an Ihrem Gerät dürfen nur:

- von Ihrem Händler oder

6 / AFTER-SALES SERVICE

6 / SERVICIO TÉCNICO

Qualquer intervenção no seu aparelho deve ser realizada:

- quer pelo seu revendedor,

Las intervenciones que requiera la máquina deberán ser efectuadas:

- por el revendedor,

6 / SERVIZIO POST VENDITA

6 / SERVICEDIENST

Qualquer intervenção no seu aparelho deve ser realizada:

- quer pelo seu revendedor,

De eventuele ingrepen in de machine moeten worden uitgevoerd :

- of door uw vakhandelaar,

6 / SERVIÇO PÓS-VENDA

99636281_ML_A.qxp 25/07/2005 14:15 Page 88

NOTE

99636281_ML_A.qxp 25/07/2005 14:15 Page 89

Al fine di migliorare costantemente i nostri prodotti, ci riserviamo il diritto di apportare le modifiche tecniche, funzionali o estetiche necessarie alla loro evoluzione.

Importante:

Prima di usare il suo elettrodomestico per la prima volta, raccomandiamo di leggere con attenzione il manuale per l'installazione e l'utilizzo per prendere dimestichezza più rapidamente col suo funzionamento.

112

134

Cara/Caro Cliente,

Ha appena acquistato una cappa

DDEE DDIIEETTRRIICCHH

e per ciò La ringra-

ziamo.

Il nostro gruppo di ricerca ha studiato per lei una nuova generazione di elettrodomestici, che per la loro qualità, il loro design, le loro funzioni e ed evoluzioni tecnologiche sono da considerarsi prodotti eccezionali frutto di una conoscenza unica.

La sua nuova cappa

DDEE DDIIEETTRRIICCHH

si integra armoniosamente nella sua cucina e combina perfettamente prestazioni straordinarie alla facilità di uso. Abbiamo voluto offrirle un prodotto di eccellenza.

Troverà inoltre nella gamma dei prodotti

DDEE DDIIEETTRRIICCHH

, un'ampia scelta di forni, forni a microonde, piani cottura, cucine a gas, lavastoviglie e frigoriferi che potrà integrare e coordinare con la sua nuova cappa

DDEE DDIIEETTRRIICCHH

Nella costante preoccupazione di soddisfare al meglio le sue esigenze nei confronti dei nostri prodotti, il nostro servizio consumatori è ovviamente a sua disposizione per rispondere a qualsiasi domanda e per ascoltare i suggerimenti (indirizzi e numeri in fondo al libretto).

Visitando il nostro sito

wwwwww..ddeeddiieettrriicchh--eelleeccttrroommeennaaggeerr..ccoomm

troverà

tutte le informazioni utili e complementari relative ai nostri prodotti.

DE DIETRICH

I nuovi oggetti di valore

99636281_ML_A.qxp 25/07/2005 14:15 Page 90

SOMMARIO

1 / ALL’ATTENZIONE DELL’UTENTE

••

Prescrizioni di sicurezza

____________________________________

••

Tutela dell'ambiente

________________________________________

••

Descrizione dell’apparecchio

_________________________________

2 / INSTALLAZIONE DELL’APPARECCHIO

••

Utilizzo in versione evacuazione

______________________________

••

Utilizzo in versione ricircolo

__________________________________

••

Collegamento elettrico

______________________________________

••

Montaggio della cappa

______________________________________

••

Montaggio del camino

º Evacuazione esterna

_________________________________

º Ricircolo

___________________________________________

3 / UTILIZZO DELL’APPARECCHIO

••

Descrizione dei comandi

____________________________________

100

••

Selezione del tipo di piano cottura

____________________________

101

••

Illuminazione

______________________________________________

102

••

Passaggio alla modalità automatica

___________________________

102

••

Passaggio alla modalità manuale

_____________________________

102

••

Spegnimento immediato in modalità manuale

___________________

103

••

Spegnimento ritardato in modalità manuale

_____________________

103

••

Modifica durante lo spegnimento ritardato

_____________________

103

••

Spegnimento della cappa in posizione "OFF"

___________________

104

••

Saturazione cassette

_______________________________________

104

••

Modalità ricircolo interno

____________________________________

104

••

Modalità evacuazione

_______________________________________

105

••

Saturazione filtro a carbone

__________________________________

105

••

Spegnimento automatico ventilatore

__________________________

105

••

Spegnimento automatico illuminazione

________________________

105

4 / MANUTENZIONE E PULIZIA DELL’APPARECCHIO

••

Pulizia dei filtri cassetta

_____________________________________

106

••

Sostituzione del filtro carbone

________________________________

106

••

Pulizia della superficie esterna

_______________________________

107

••

Sostituzione della lampadina

_________________________________

107

••

Manutenzione dell’apparechhio

_______________________________

108

5 / ANOMALIE DI FUNZIONAMENTO

________________________________

109

6 / SERVIZIO POST VENDITA

______________________________________

110

99636281_ML_A.qxp 25/07/2005 14:15 Page 91

1 / ALL’ATTENZIONE DELL’UTENTEIT

PRESCRIZIONI DI SICUREZZA

——

Questo apparecchio è stato concepito per un impiego non professionale all'interno di normali abitazioni.

——

L'apparecchio deve essere utilizzato esclusivamente da persone adulte. Faccia in modo che i bambini non vi possano accedere o utilizzarlo come un giocattolo. Si assicuri che i bambini non possano toccare i comandi dell'apparecchio.

——

Al momento del ricevimento, apra immediatamente l'imballo dell'apparecchio e verifichi il suo aspetto complessivo. Esprima eventuali riserve per iscritto sulla distinta di trasporto di cui conserverà una copia.

——

L'apparecchio è destinato ad un uso domestico normale. Non deve essere utilizzato a fini commerciali o industriali, o altri scopi se non quelli per cui è stato progettato.

——

Non modificare o tentare di modificare le caratteristiche dell'apparecchio perchè ciò potrebbe rappresentare un rischio per la sua persona.

——

Le riparazioni devono essere effettuate esclusivamente da un tecnico autorizzato.

——

Scollegare sempre il cavo della cappa prima di procedere alla sua pulizia o manutenzione.

——

Provveda ad areare correttamente la stanza in caso di uso simultaneo della cappa ad altri apparecchi alimentati da altra fonte di energia che non sia quella elettrica. Ciò eviterà che la cappa aspiri gas di combustione.

——

È vietato cuocere pietanze al flambé oppure far funzionare i fornelli gas senza ricoprirli con pentole al di sotto della cappa (le fiamme aspirate rischierebbero di deteriorare l'apparecchio).

——

Le fritture effettuate sotto l'apparecchio devono essere sorvegliate costantemente. Gli oli e i grassi ad altissime temperature possono prendere fuoco.

——

Rispettare la frequenza di pulizia e di sostituzione dei filtri consigliata. L'accumulo di depositi di grasso può provocare incendi.

——

Non è permesso l'uso della cappa sopra ad un fuoco prodotto da legno o carbone.

——

Non è permesso utilizzare apparecchi a vapore o ad alta pressione per la pulizia dell'apparecchio (norme relative alla sicurezza elettrica).

——

Nel costante tentativo di migliorare i nostri prodotti, ci riserviamo il diritto di apportare qualsiasi modifica alle loro caratteristiche tecniche, funzionali o estetiche, parallelamente all'evoluzione tecnica. Per ritrovare facilmente in futuro i codici di prodotto dell' apparecchio, le consigliamo di annotarli nella pagina "Servizio post-vendita e relazioni consumatori". (Questa pagina le spiegherà anche dove trovare i codici sull'apparecchio).

••

Importante

Conservi queste istruzioni insieme al suo apparecchio. Se l'apparecchio dovesse essere venduto o ceduto ad altre persone, assicurarsi che sia accompagnato dalle sue istruzioni. La preghiamo di leggere attentamente questi consigli prima di installare e utilizzare il suo apparecchio. Sono stati redatti per la sicurezza sua e di chi le sta intorno.

Attenzione

In caso di cucina riscaldata con un apparecchio collegato ad un camino (ad es: stufa cucina economica) occorre installare la cappa in versione ricircolo interno. Non utilizzate la cappa senza i filtri metallici. Una ventilazione corretta della stanza va prevista quando una cappa da cucina è utilizzata simultaneamente ad apparecchi che utilizzano gas o un altro combustibile.

99636281_ML_A.qxp 25/07/2005 14:15 Page 92

1 / ALL’ATTENZIONE DELL’UTENTE

Attenzione

L'installazione deve essere effettuata da installatori e personale qualificato.

Attenzione

Al primo utilizzo del filtro cassetta, togliete la pellicola di protezione.

TUTELA DELL’AMBIENTE

••

— I materiali utilizzati per l'imballaggio di questo apparecchio sono riciclabili. Partecipate al loro riciclaggio e contribuite in tal modo alla tutela dell'ambiente gettandoli negli appositi contenitori previsti a tal scopo.

— Il vostro apparecchio contiene anche parecchi materiali riciclabili. Riporta pertanto questo

logo, che sta ad indicare che gli elettrodomestici usati non vanno mischiati con altri rifiuti. Il riciclaggio degli elettrodomestici che il vostro costruttore organizza verrà così effettuato nelle migliori condizioni, conformemente alla direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche. Rivolgetevi al vostro Comune o al vostro rivenditore per conoscere il punto di raccolta per apparecchi usati più vicino a casa vostra.

— Vi ringraziamo per il vostro contributo alla tutela dell'ambiente.

99636281_ML_A.qxp 25/07/2005 14:15 Page 93

1 / ALL’ATTENZIONE DELL’UTENTEIT

••

DESCRIZIONE DELL’APPARECCHIO

Prese d'aria

Camino

Copertura

Comandi

99636281_ML_A.qxp 25/07/2005 14:15 Page 94

274 mm

271.5 mm

1120 mm

624 mm

150 mm

500 mm

900 mm

2 / INSTALLAZIONE DELL’APPARECCHIO

UTILIZZO IN VERSIONE EVACUAZIONE

Uscita verso l'esterno

(Fig. 1)

La sua cappa può essere collegata a tale uscita mediante un condotto di evacuazione (diam. min. 125 mm, smaltata, in alluminio, flessibile o in materiale non infiammabile). Se il condotto è inferiore a 125 mm di diametro, bbiissooggnnaa ppaassssaarree oobbbblliiggaattoorriiaammeennttee aallllaa mmooddaalliittàà rriicciirrccoolloo..

••

UTILIZZO IN VERSIONE RICIRCOLO

Senza uscita v

so l'est

erno

(Fig. 2)

Tutti i nostri apparecchi hanno la possibilità di funzionare in modalità ricircolo interno. In questo caso, aggiungete un filtro al carbone attivo che tratterrà gli odori. (Vedi Capitolo 4: Sostituzione del filtro carbone.)

••

Fig. 1

Fig. 2

- L'apparecchio deve essere scollegato durante l'installazione o in caso di intervento.

- Verificare che la tensione della rete elettrica corrisponda alla tensione riportata sulla targhetta all'interno della cappa.

- Se l'impianto elettrico della sua abitazione richiede una modifica per il collegamento del suo apparecchio, si rivolga ad un elettricista qualificato.

- Se la cappa è utilizzata in modalità evacuazione, non colleghi l'apparecchio ad un condotto d'evacuazione per fumi di combustione (caldaia, camino, ecc...) o ad un sistema di aerazione meccanica.

- In qualsiasi caso il condotto d'evacuazione non deve uscire sul tetto.

- Installare la cappa ad una distanza di sicurezza di almeno 70 cm dal piano di cottura elettrico, a gas o misto.

99636281_ML_A.qxp 25/07/2005 14:15 Page 95

125 150

2 / INSTALLAZIONE DELL’APPARECCHIOIT

Attenzione

L'apparecchio viene consegnato con un cavo d'alimentazione H 05 VVF a 3 conduttori di 0,75 mm

(neutro, fase e terra). Va collegato ad una rete di 220-240 V monofasica tramite presa di corrente normalizzata CEI 60083 che deve restare accessibile dopo l'installazione, conformemente alle normative dell'impianto.

In caso di incidente conseguente a mancata messa a terra la nostra responsabilità non è coinvolta Il fusibile per l'installazione deve essere di 10 o 16 A. Se il cavo di alimentazione è danneggiato, chiamate il servizio post-vendita onde evitare eventuali rischi.

Attenzione

Se l'impianto elettrico della sua abitazione richiede una modifica per il collegamento dell' apparecchio, rivolgersi ad un elettricista qualificato.

Attenzione

Se la cappa presenta una qualsiasi anomalia scollegare l'apparecchio o eliminare il fusibile corrispondente alla linea di collegamento dell'apparecchio.

••

COLLEGAMENTO ELETTRICO

Durante l'installazione e le fasi di manutenzione l'apparecchio deve essere scollegato e i fusibili devono interrotti o staccati. L'allacciamento elettrico va effettuato prima della collocazione dell'apparecchio nel mobile. V

erificare che:

- la potenza dell'impianto sia sufficiente,

- i cavi di alimentazione siano in buono stato,

- il diametro dei fili sia conforme alle normative dell'impianto.

99636281_ML_A.qxp 25/07/2005 14:15 Page 96

2 / INSTALLAZIONE DELL’APPARECCHIO

Consiglio

Prima di serrare completamente le

4 viti D e E, regolare il livello della cappa.

MONTAGGIO DELLA CAPPA

Attenzione

L'installazione deve essere conforme alla normativa in vigore per la ventilazione dei locali. In Francia tale normativa è indicata nel DTU 61.1 del CSTB. Nello specifico l'aria evacuata non può ritornare in un condotto utilizzato per evacuare fumi di apparecchi a gas o altro combustibile. L'utilizzo dei condotti adibiti ad altro uso può avvenire soltanto dopo parere positivo di un tecnico competente.

La distanza minima tra il piano di cottura e la parte più bassa della cappa deve essere di 70 cm. Se le istruzioni del piano di cottura installato sotto la cappa specificano una distanza superiore di 70 cm, va presa in considerazione quest'ultima.

— Tracciare un segno orizzontale ad almeno 70 cm dal piano cottura (fig.1). — Tracciare un segno verticale (B/fig.1) sul muro, centrato rispetto al piano di cottura e che parte dal soffitto e arriva al segno orizzontale precedente (A). — Tagliare la sagoma di perforazione secondo la punteggiatura indicata, in modo da ottenere due parti, C1 e C2 (fig.1). — Posizionare la sagoma C2 (fig.1) sul muro sovrapponendo il tratto che rappresenta l'asse della cappa al tratto verticale B (fig.1) tracciato in precedenza. — Posizionare la sagoma C1 (fig.1) contro il muro e nel corrispettivo contro il soffitto. — Praticare 6 fori. Infilate i 6 tasselli. — Avvitare le due viti dall'alto della cappa lasciandole spuntare per 1 mm.

— Appendere la cappa aspirante alle due viti (fig.2).

— Togliere i filtri cassetta (F/fig.3). — Avvitare le due viti dal basso (E/fig.3).

••

> 70 cm

5mm

x 2

Fig. 1

Fig. 2

Fig. 3

99636281_ML_A.qxp 25/07/2005 14:15 Page 97

2 / INSTALLAZIONE DELL’APPARECCHIOIT

MONTAGGIO DEL CAMINO

••

Evacuazione esterna

— Fissare contro il muro in appoggio sul soffitto, il supporto del camino in metallo mediante le due viti (fig.1).

— Montare la valvola di non ritorno sull'uscita del motore (fig.2). Tale valvola di non ritorno permette di ostruire l'ingresso d'aria che proviene dall'esterno.

— In caso di condotto con diametro superiore a 125 mm, utilizzare l'adattatore in dotazione (fig.3). Se il condotto esterno è inferiore a 125 mm, è obbligatorio collegare la vostra cappa in modalità ricircolo.

— Incastrare l'estremità del condotto sull'uscita motore (fig.4)

— Preparare il camino telescopico avendo cura di nascondere le prese d'aria (fig.4). Inserire i camini l'uno dentro l'altro il più possibile.

— Fissare la parte superiore del camino (B /fig.4) al supporto camino metallico (A/fig.4) con le due viti (G /fig.4).

— Aggiustare la lunghezza del camino telescopico facendo scendere la parte inferiore e inserendola nella parte superiore della cappa.

••

Fig. 1

Fig. 4

Fig. 2 Fig. 3

SSuuppppoorrttoo ccaammiinnoo

CCaammiinnoo tteelleessccooppiiccoo

CCoonnddoottttoo

AAddaattttaattoorree

VVaallvvoollaa ddii nnoonn rriittoorrnnoo

UUsscciittaa mmoottoorree

VViittii ddii ssoosstteeggnnoo ddeell ccaammiinnoo

99636281_ML_A.qxp 25/07/2005 14:15 Page 98

2 / INSTALLAZIONE DELL’APPARECCHIO

••

Ricircolo

— Togliere la valvola di non ritorno (fig.1).

— Fissare contro il muro, appoggiandolo sul soffitto, il deflettore plastico del fumo con le due viti (fig.2). Centrare il deflettore rispetto al segno verticale tracciato sul muro (fig.2).

— Incastrare un'estremità del condotto sul deflettore e l'altra estremità sull'uscita motore (fig.3)

— Preparare il camino ponendo le prese d'aria verso il basso in modo che siano visibili (fig.3).

— Fissare la parte superiore del camino (C/fig.3) sul deflettore del fumo (A/fig.3)con le due viti (F/fig.3).

— Aggiustare la lunghezza del camino telescopico facendo scendere la parte inferiore e inserendola nella parte superiore della cappa.

Consiglio

Per un utilizzo ottimale del suo apparecchio, le consigliamo l'allacciamento ad un condotto diametro 150 mm (non in dotazione). Limitare al massimo il numero di gomiti e la lunghezza del condotto. Nel caso in cui la cappa funzioni in evacuazione esterna, è meglio garantire un ricambio di aria fresca sufficiente per evitare di abbassare eccessivamente la pressione della stanza.

Fig. 3

DDeefflleettttoorree ddeell ffuummoo

PPrreessee dd''aarriiaa

CCaammiinnoo tteelleessccooppiiccoo

CCoonnddoottttoo

SSuuppppoorrttoo mmoottoorree

VViittii ddii ssoosstteeggnnoo ddeell ccaammiinnoo

Fig. 1

Fig. 2

99636281_ML_A.qxp 25/07/2005 14:15 Page 99

100

3 / UTILIZZO DELL’APPARECCHIOIT

Spia funzionamento automatico

••

DESCRIZIONE DEI COMANDI

Consiglio

Questo manuale d'installazione e d'utilizzo è valido per più modelli. E' possibile che ci siano delle lievi differenze di dettagli e di dotazioni tra il suo apparecchio e le descrizioni presentate.

Spia funzionamento manuale

Spia saturazione cassetta e filtro di ricircolo

Comando automatico o Comando "OFF"

Comando manuale

Comando luce e variazione dell'intensità luminosa

••

Accensione

All'accensione la cappa è in posizione OFF.

99636281_ML_A.qxp 25/07/2005 14:15 Page 100

DE DIETRICH DHD556BE1 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
