Cableado de los controladors de zona
Los controladores de zona, (ZC-1, ZC-2, ZC-3, ZC-4, ZC-6, ZC-7, ZC-8 y ZC-Fire) pueden
ser cableados en serie o en paralelo. Para colocarlos en serie deberá elegir para cada
controlador de zona una identificación o número de zona por medio de los interruptores
de posición que están en un lateral del controlador (vea diagrama A). Cada controlador
debe tener un único número aunque puede haber varios controladores de zona
controlando una misma zona, o un único controlador de zona que esté controlando varias
salidas. Después puede cablear juntos los distintos controladores y conectarlos a las
unidades DriveRack 220i, 260 o ZonePro (vea diagrama B).
También puede cablear los controladores en paralelo por medio del ZC-BOB. Para hacer
la conexión en paralelo, debe asignar también a cada controlador una identificación o
número único por medio de los interruptores de posición del lateral del panel (vea
diagrama A). Para la conexión en paralelo, cada controlador debe ser conectado a un
puerto del ZC-BOB con un cable desde allí a las unidades DriveRack o ZonePro (vea

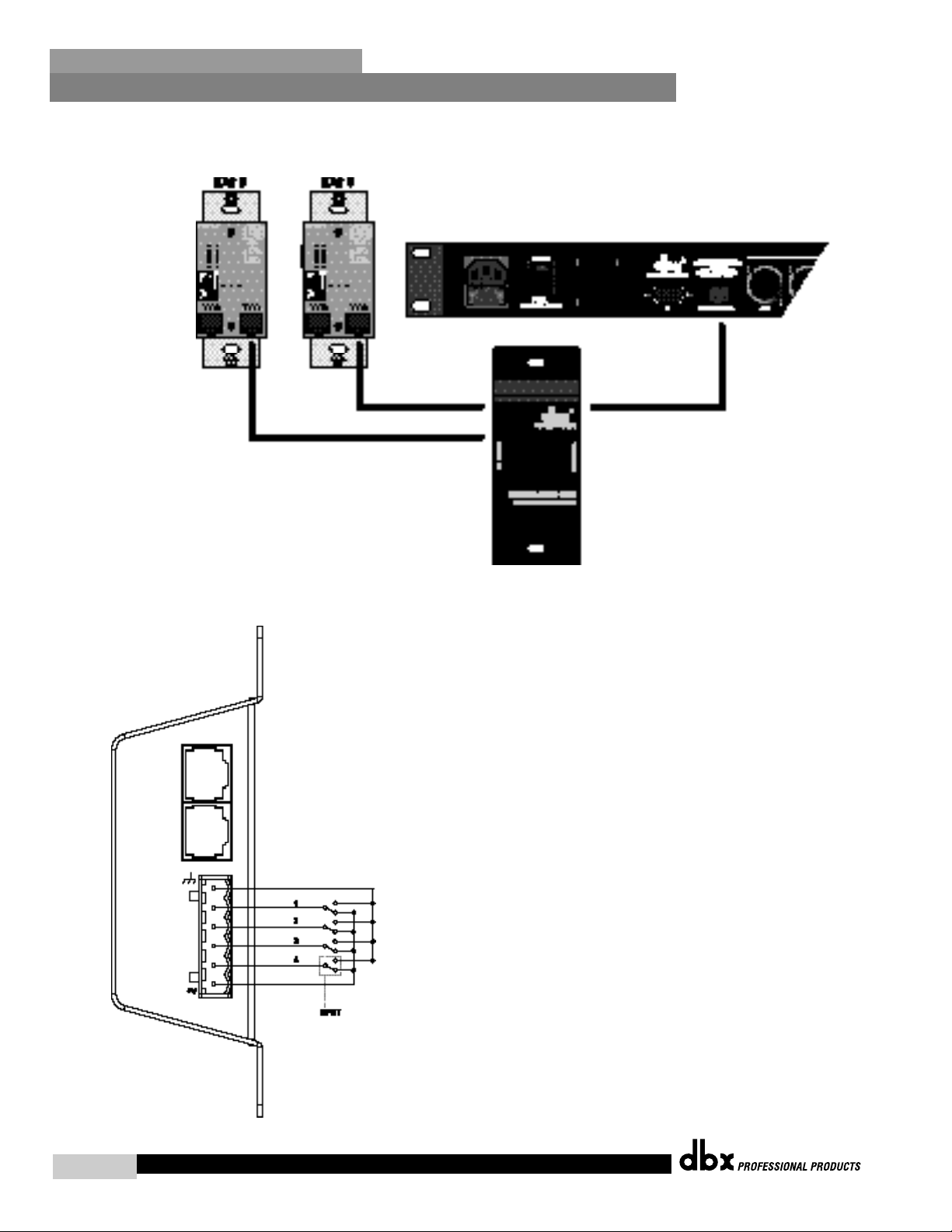

diagrama C). El diagrama D le muestra el cableado típico para las conexiones Euroblock
del ZC-4 en las que el instalador debe usar interruptores SPDT (un solo polo, doble vía)
con un lado conectado a 5 voltios (+VREF) y el otro a tierra (GND). El diagrama E le

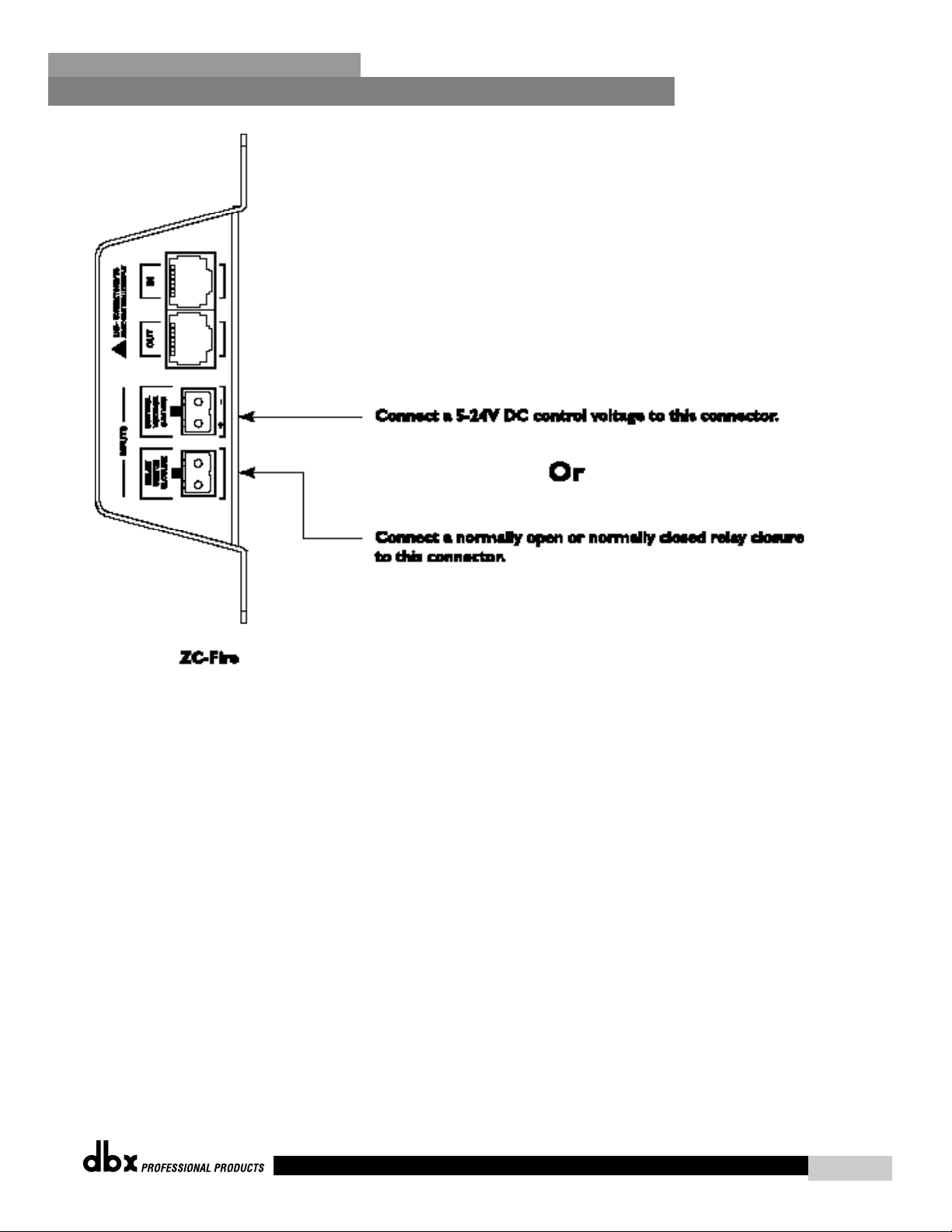

muestra la forma correcta de interconectar el ZC-Fire a una alarma de incendios. Use solo
el interruptor/relé o las entradas 5-24V DC. No use ambas entradas a la vez. Para más
información acerca del ajuste de los ZC, vea el manual de instrucciones del Driverack o
ZonePro para el que esté configurando estos controladores.
Diagrama A
Diagrama B
Controladores de pared ZC
MANUAL
Manual de instrucciones DriveRack®/ZonePro
™
3
®
Manual de instrucciones DriveRack®/ZonePro
™
4
Controladores de pared ZC
MANUAL
Diagrama C
Diagrama D
ZC-4
Notas de aplicación binaria ZC-4
SW4 SW3 SW2 SW1 Hex Ajuste
0 00000
0 00111
0 01022
0 01133
0 10044
0 10155
0 11066
0 11177
1 00088
1 00199
1 010A10
1 011B11
1 100C12
1 101D13
1 110E14
1 111F15
Los interruptores SW1-SW4 se corresponden a las entradas de
interruptor 1-4 del conector Euroblock del ZC4. Cada interruptor
conectado al ZC4 debe ser de doble polo y vía única (DPST). Un
polo de cada interruptor debe ser conectado a tierra en el
Euroblock del ZC4 y el otro a la referencia +V. Dado que hay
cuatro entradas de interruptor, hay 16 posibles combinaciones de
interruptor. En la tabla anterior, un “0” se corresponde a la
referencia de tierra, mientras que un “1” se corresponde con el
interruptor conectado a la referencia +V.
®
Controladores de pared ZC
MANUAL
Manual de instrucciones DriveRack®/ZonePro
™
5
Diagrama E
Longitud máxima del cable de un controlador de zona
Nota - Las siguientes longitudes máxima han sido probadas usando un cable Cat5
mejorado, con una resistencia máxima a D.C. de 29 ohmios para 300 metros. Cuando
conecte controladores de zona en serie, se aplicarán las siguientes restricciones de
longitud de los cables:

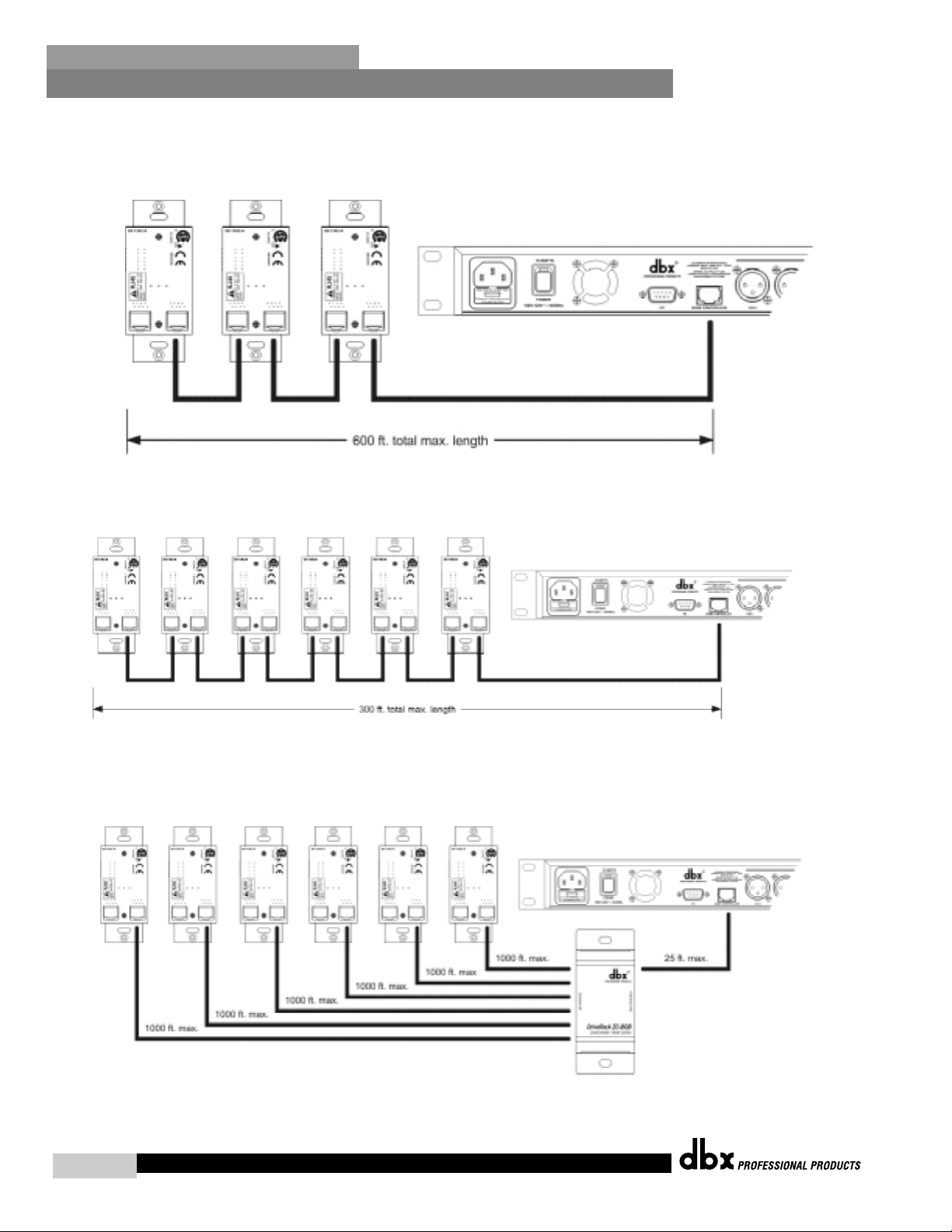

• Como puede ver en el diagrama F, puede conectar en serie tantos controladores de zona como quiera
(3) mientras la longitud máxima del cable no supere los 200 metros.
• Puede conectar en serie cualquier cantidad de controladores de zona (6) siempre y cuando la longitud
total del cable no sobrepase los 100 metros. Vea el diagrama G.
• Puede usar cables de hasta 300 metros de largo usando un cableado en paralelo o estrella. Puede ver
un ejemplo de esto en el diagrama H. Para este tipo de conexiones se usa una unidad de división de
controladores de zona dbx (dbx ZC-BOB). Tenga en cuenta también que puede conectar directamente
al DriveRack o al ZonePro un cable de hasta 300 metros con un único controlador de zona.
®
Manual de instrucciones DriveRack®/ZonePro
™
6
Controladores de pared ZC
MANUAL
Diagrama G
Diagrama H
Diagrama F
®
Manual de instrucciones DriveRack®/ZonePro
™
7
Controladores de pared ZC
MANUAL

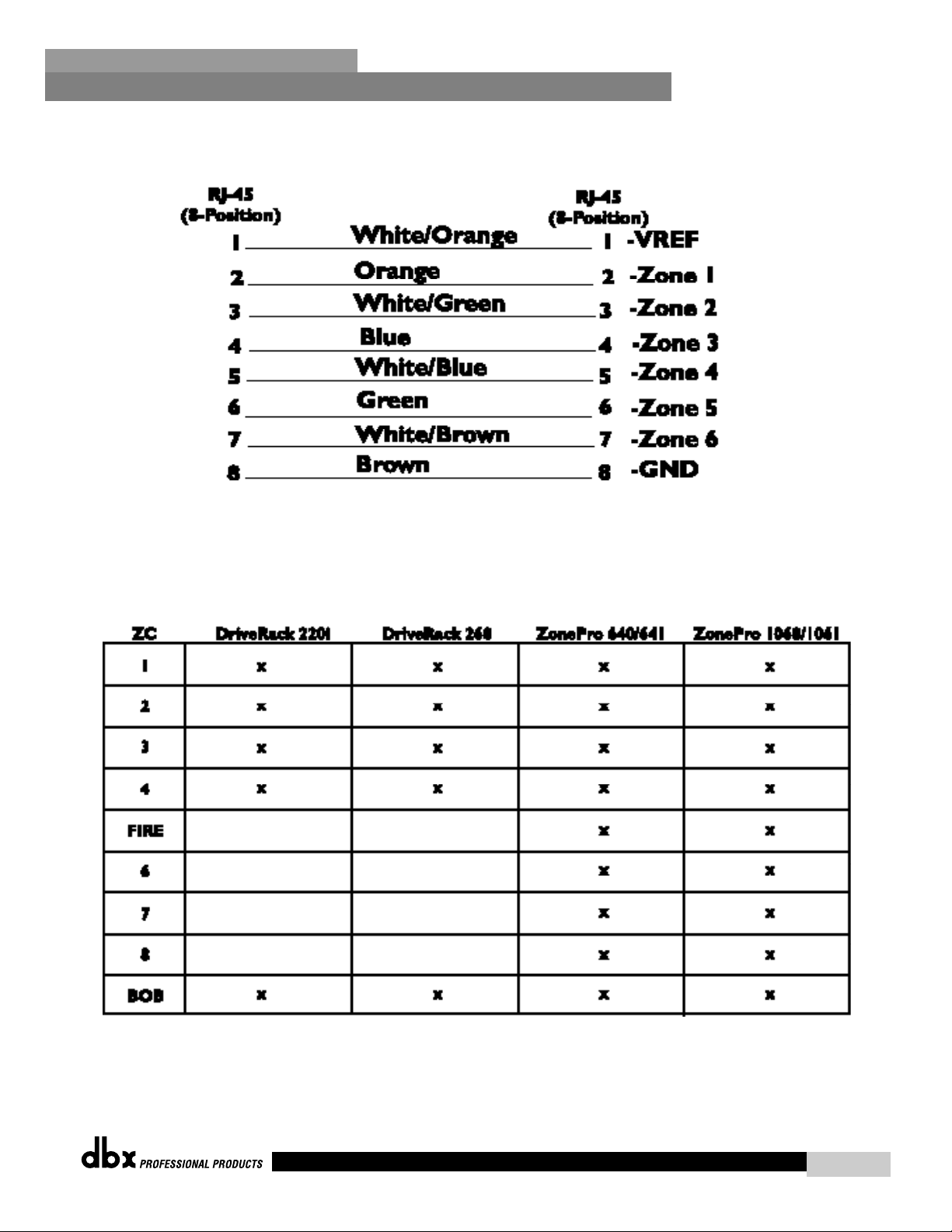

Tabla de compatibilidad de los controladores de zona
Especificaciones del cable:Cable Cat5 - 4 cables 24AWG de par
trenzado
®
Aviso de seguridad:
La instalación de los controladores de zona DEBE ser realizada con un cable de baremo VW-1 o
superior. Las especificaciones NEC que cumplen con este baremo son: CMP, CMR, CMG, CM y CMX.
Especificaciones técnicas:
Conexiones:
ZC-1, ZC-2, ZC-3, ZC-6, ZC-7 y ZC-8 Conectores: (2) RJ-45
ZC-4 Conectores: (2) RJ-45, (1) Phoenix de 6 puntas
ZC-BOB Conectores: (7) RJ-45
ZC-Fire Conectores (2) RJ-45, (2) Phoenix de 2 puntas
Cableado:
La longitud máxima del cable depende del esquema de conexión y del número de controladores de zona.
Cableado en serie:
La longitud máxima del cable depende del número de controladores de zona. Por ejemplo, para tres
controladores de zona: 200 metros.
Seis controladores de zona: 100 metros.
Cableado en paralelo:
Usando un ZC-BOB: Hasta seis controladores de zona: 300 metros
Cable: CAT5 o CAT5E con <28.6 Ohm/M (Ohm/300 metros) DCR nominal y baremo VW-1 o superior.
Normativas de seguridad:
UL 6500, IEC 60065, EN 55013, E60065
PESO EMBALADO:
0.7 lb (350 gr.).
