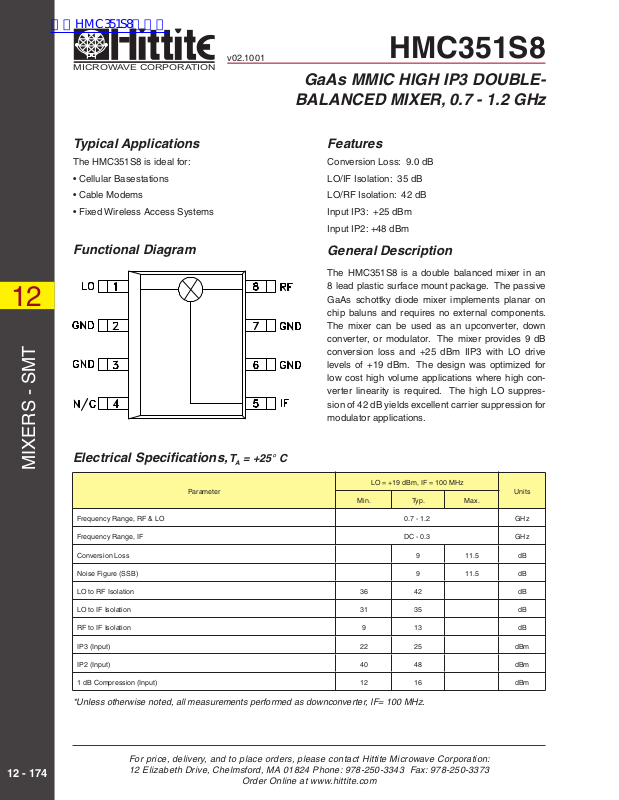

The HMC351S8 is a double balanced mixer in an
8 lead plastic surface mount package. The passive
GaAs schottky diode mixer implements planar on
chip baluns and requires no external components.
The mixer can be used as an upconverter, down
converter, or modulator. The mixer provides 9 dB
conversion loss and +25 dBm IIP3 with LO drive
levels of +19 dBm. The design was optimized for
low cost high volume applications where high converter linearity is required. The high LO suppression of 42 dB yields excellent carrier suppression for
modulator applications.
MIXERS - SMT
Electrical Specifi cations, T
Frequency Range, RF & LO0.7 - 1.2GHz
Frequency Range, IFDC - 0.3GHz
Conversion Loss911.5dB
Noise Figure (SSB)911.5dB
LO to RF Isolation3642dB
LO to IF Isolation3135dB
RF to IF Isolation913dB
IP3 (Input)2225dBm
IP2 (Input)4048dBm
1 dB Compression (Input)1216dBm
*Unless otherwise noted, all measurements performed as downconverter, IF= 100 MHz.
Parameter
= +25° C
A
LO = +19 dBm, IF = 100 MHz
Units
Min.Typ.Max.
12 - 174
For price, delivery, and to place orders, please contact Hittite Microwave Corporation:
12 Elizabeth Drive, Chelmsford, MA 01824 Phone: 978-250-3343 Fax: 978-250-3373
Order Online at www.hittite.com
Page 2
MICROWAVE CORPORATION
v02.1001
HMC351S8
GaAs MMIC HIGH IP3 DOUBLE-
Conversion Gain vs.
Temperature @ LO = +19 dBm
0
-5
-10
-15
CONVERSION GAIN (dB)
-20
0.60.70.80.911.11.21.31.4
FREQUENCY (GHz)
Conversion Gain vs. LO Drive
0
LO = +17 dBm
LO = +19 dBm
LO = +21 dBm
-5
LO = +22 dBm
+25 C
-40 C
+85 C
BALANCED MIXER, 0.7 - 1.2 GHz
Isolation @ LO = +19 dBm
0
-10
-20
-30
-40
ISOLATION (dB)
-50
-60
0.60.70.80.911.11.21.31.4
Return Loss @ LO = +19 dBm
0
-5
RF/IF
LO/RF
LO/IF
FREQUENCY (GHz)
12
-10
-15
CONVERSION GAIN (dB)
-20
0.60.70.80.911.11.21.31.4
FREQUENCY (GHz)
IF Bandwidth @ LO = +19 dBm
0
-5
CONVERSION GAIN
-10
RESPONSE (dB)
-15
-20
00.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.91
IF FREQUENCY (GHz)
RETURN LOSS
-10
-15
RETURN LOSS (dB)
-20
-25
0.50.60.70.80.911.11.21.31.4
RF
LO
FREQUENCY (GHz)
Upconverter Performance,
Conversion Gain @ LO = +19 dBm
0
-5
-10
-15
CONVERSION GAIN (dB)
-20
0.60.70.80.911.11.21.31.4
FREQUENCY (GHz)
MIXERS - SMT
For price, delivery, and to place orders, please contact Hittite Microwave Corporation:
12 Elizabeth Drive, Chelmsford, MA 01824 Phone: 978-250-3343 Fax: 978-250-3373
Order Online at www.hittite.com
12 - 175
Page 3
MICROWAVE CORPORATION
v02.1001
HMC351S8
GaAs MMIC HIGH IP3 DOUBLE-
Input IP3 vs. LO Drive *Input IP2 vs. LO Drive *
35
30
25
20
IP3 (dBm)
15
10
0.70.80.911.11.2
12
Input IP3 vs. Temperature *
@ LO Drive = +19 dBm
35
30
25
20
IP3 (dBm)
MIXERS - SMT
15
10
0.70.80.911.11.2
LO = +17 dBm
LO = +19 dBm
LO = +21 dBm
FREQUENCY (GHz)
FREQUENCY (GHz)
+25 C
-40 C
+85 C
BALANCED MIXER, 0.7 - 1.2 GHz
60
55
50
45
IP2 (dBm)
40
LO = +17 dBm
35
30
0.70.80.911.11.2
P1dB vs. Temperature
@ LO = +19 dBm
20
19
18
17
16
15
14
P1dB (dBm)
13
12
11
10
0.70.80.911.11.2
LO = +19 dBm
LO = +21 dBm
FREQUENCY (GHz)
+25 C
-40 C
+85 C
FREQUENCY (GHz)
12 - 176
MxN Spurious Outputs
nLO
mRF01234
0 xx -2211940
140193953
2 6968847684
3 8393938689
4>96>96>96>9687
RF = 1.0 GHz @ -10 dBm
LO = 0.9 GHz @ +19 dBm
All values in dBc relative to the IF output power level.
* Two-tone input power = 0 dBm each tone, 1 MHz spacing.
For price, delivery, and to place orders, please contact Hittite Microwave Corporation:
12 Elizabeth Drive, Chelmsford, MA 01824 Phone: 978-250-3343 Fax: 978-250-3373
Order Online at www.hittite.com
Harmonics of LO
nLO Spur at RF Port
LO Frequency
(GHz)
0.637426578
0.7539506383
0.940515969
1.0545595570
1.249705379
1.3537726373
LO = +19 dBm
Values in dBc below input LO level measured at the RF port.
1234
Page 4
MICROWAVE CORPORATION
v02.1001
HMC351S8
GaAs MMIC HIGH IP3 DOUBLE-
Absolute Maximum Ratings
RF / IF Input+27 dBm
LO Drive+27 dBm
Storage Temperature-65 to +150 °C
Operating Temperature-40 to +85 °C
IF DC Current±26 mA
Outline Drawing
BALANCED MIXER, 0.7 - 1.2 GHz
12
NOTES:
1. PACKAGE BODY MATERIAL: LOW STRESS INJECTION MOLDED
PLASTIC SILICA AND SILICON IMPREGNATED.
2. LEADFRAME MATERIAL: COPPER ALLOY
3. LEADFRAME PLATING: Sn/Pb SOLDER
4. DIMENSIONS ARE IN INCHES [MILLIMETERS].
5. DIMENSION DOES NOT INCLUDE MOLDFLASH OF 0.15mm PER SIDE.
6. DIMENSION DOES NOT INCLUDE MOLDFLASH OF 0.25mm PER SIDE.
7. ALL GROUND LEADS MUST BE SOLDERED TO PCB RF GROUND.
For price, delivery, and to place orders, please contact Hittite Microwave Corporation:
12 Elizabeth Drive, Chelmsford, MA 01824 Phone: 978-250-3343 Fax: 978-250-3373
Order Online at www.hittite.com
MIXERS - SMT
12 - 177
Page 5
MICROWAVE CORPORATION
v02.1001
HMC351S8
GaAs MMIC HIGH IP3 DOUBLE-
12
Evaluation PCB
BALANCED MIXER, 0.7 - 1.2 GHz
MIXERS - SMT
List of Material
ItemDescription
J1 - J3PC Mount SMA RF Connector
U1HMC351S8 Mixer
PCB*104346 Eval Board
* Circuit Board Material: Rogers 4350
12 - 178
The circuit board used in the fi nal application should
use RF circuit design techniques. Signal lines should
have 50 ohm impedance while the package ground
leads should be connected directly to the ground
plane similar to that shown. A suffi cient number of via
holes should be used to connect the top and bottom
ground planes. The evaluation circuit board as shown
is available from Hittite upon request.
For price, delivery, and to place orders, please contact Hittite Microwave Corporation:
12 Elizabeth Drive, Chelmsford, MA 01824 Phone: 978-250-3343 Fax: 978-250-3373
Order Online at www.hittite.com
Page 6
MICROWAVE CORPORATION
v02.1001
HMC351S8
GaAs MMIC HIGH IP3 DOUBLE-
Notes:
BALANCED MIXER, 0.7 - 1.2 GHz
12
For price, delivery, and to place orders, please contact Hittite Microwave Corporation:
12 Elizabeth Drive, Chelmsford, MA 01824 Phone: 978-250-3343 Fax: 978-250-3373
Order Online at www.hittite.com
MIXERS - SMT
12 - 179
