Danfoss AMV 655, AMV 658 SU, AMV 658 SD Data sheet [da]

Datablad
Motorer til 3-punktstyring
AMV 655 – uden sikkerhedsfunktion AMV 658 SU, AMV 658 SD – med sikkerhedsfunktion (SU/SD)
Description
Motorerne anvendes primært til at regulere ventiler som respons på en regulators krav i fjernvarme/køle-, varme-, ventilations- og air condition-anlæg.
Motor AMV 655 og 658 styres af elektroniske regulatorer med 3-punktsudgang.
Motorerne kan bruges uden en adapter i kombination med:
- Ventiltype VFM, VFS (DN 65-100), VF (DN 100-150) og VL (DN 100).
- Selvvirkende flowregulator AFQM 6 og AFQM*.
* Med adapter 0 65B3527 for AFQM 6 eller AFQM PN 25, hv is
fremstillin gsdatoen er før marts 2015.
Anvendes med adapter 065B3527 sammen med:
- Ventiltype VFG(S) og VFU.
Funktioner:
• Manuel betjening – mekanisk og/eller elektrisk
• Positionsindikation, LED-signalering
• Indstillelig hastighed på 2 eller 6 s/mm
• Integreret hjælpekontakt
• Ekstern nulstillingsknap
• Styring af 3-punktsregulering
• Termisk beskyttelse og overbelastningsbeskyttelse
• Præcis styring og hurtig respons i 3-punkts tilstand (0,01 s)
Hoveddata:
• Nominel spænding (a.c. eller d.c.):
- 24 V, 50 Hz/60 Hz
- 230 V, 50 Hz/60 Hz
• Styresignal: 3-punkts
• Kraft: 2.000 N
• Vandring: 50 mm
• Hastighed (indstillelig): 2 eller 6 s/mm
• Maks. medietemperatur: 200 °C
Bestilling
Motor
Billede Typ e
AMV
655
AMV
658 SU
AMV
658 SD
Forsynings-
spænding
(V)
24 082G3440 46 0 947.510
230 082G3441 46 0947.511
24 082G3446 46 0947.512
230 082G3447 46 0947.513
24 082G3444 46 0947.514
230 082G3445 46 0947.515
Bes t.nr. VVS -nr.
Tilbehør – Spindelvarmer
Typ e DN Best .nr. VVS-nr.
Spindelvarmer til VFM-ventil
65-2 50 0 65Z7022 46 1006.904
Tilbehør – Adapter
Typ e Best .nr. VV S-nr.
Adapter til VFG/S, VFU og AFQM 6 og AFQM PN 25, hvis fremstillingsdatoen er før marts 2015.
065B3527 46 0947.967
© Danfoss | 2019.01 VD.LE.S7.01 | 1
Datablad Motorer til 3-punktstyring AMV 655/658
Tekniske data
Kontroller forsyningsspænding og effektforbrug før tilslutning!
Motortype AMV 655 AMV 658 SD AMV 658 SU
Forsyningsspænding V 24 eller 230, +10 … 15 %, a.c. eller d.c.
Effektforbrug VA
Frekvens Hz 50/60
Styresignal 3-punkts
Lukkekraft N 2.000
Maks. spindelvandring mm 50
Spindelhastighed (indstillelig) s/mm 2 eller 6
Maks. medietemperatur
Omgivelsestemperatur 0 … +55
Opbevarings- og transporttemperatur
Fugtighed 5-95 %
Beskyttelsesklasse II
Kapsling IP 54
Vægt kg 5,3 8,6 8,6
Sikkerhedsfunktion - Ja Ja
Sikkerhedsfunktion-kørselstid/50 mm vandring
Manuel betjening Mekanisk Elektrisk og mekanisk Elektrisk og mekanisk
Reaktion ved forsyningssvigt
– mærkning i overensstemmelse med
standarderne
°C
s - 120 120
12 (24 V)
21 (230 V)
Afhænger af ventilt ypen. Ingen begrænsninger for 150 °C (VFS, VF 125 & 150
optill 200°C). Se side 3, INSTALLATION, ved højere temperatur
-40… +70 (opbevaring i 3 dage)
Spindel forbliver i sidste
position
Lavspændingsdirektivet (LVD) 2014/35/EF: EN 60730-1, EN 60730-2-14 Direktivet om elektromagnetisk kompatibilitet (EMC) 2014/30/EF: EN 61000-6-2, EN 61000-6-3
Sikkerhedsfunktion kører
spindlen ud
19 (24 V)
28 (230 V)
Sikkerhedsfunktion
trækker spindlen tilbage
Bortskaffelse
Idriftsætning
Motoren skal skilles ad, og enkeltdelene sorteres i forskellige materialegrupper før bortskaffelse.
Før afmontering skal Danfoss' support kontaktes angående afmonteringsvejledning.
Gennemfør den mekaniske og elektriske installation (se vejledning), og udfør de nødvendige tjek og kontroller:
- Tænd for strømmen
- Giv et passende signal fra regulatoren, og kontroller, om spindelbevægelsen passer til den ønskede applikation.
Enheden er nu helt idriftsat.
2 | VD.LE.S7.01 © Danfoss | 2019.01
Datablad Motorer til 3-punktstyring AMV 655/658
Konstruktion
1. Knap til manuel betjening
2. Funktionsknapper
3. Servicedæksel
4. Aftagelig forskruningsstøtte
5. Slutpositionsindikationsring
6. Spindelkonnektor
7. Ventiltilslutning (åg)
Installation Mekanisk
Kontroller de tilladte monteringspositioner for ventilen. Motoren kan installeres i alle positioner (se nedenfor).
<150 °C
Brug M8/SW13-nøglen (ikke medleveret) til fastspænding af motoren på ventilhuset. Sørg for passende afstand af hensyn til vedligeholdelse. Brug en 4 mm unbrakonøgle (ikke medleveret) til sammenspænding af ventil- og motorspindel. Motoren har ringe til positionsindikation, som bør skubbes sammen før el-forbindelse. Efter selvjustering indikerer de vandringens slutpositioner.
Elektriske forbindelser
Elektriske forbindelser kan tilgås ved at fjerne servicedækslet.
Fire kabelindføringer på aftagelig forskruningsstøtte leveres til M 16×1,5 eller M 20×1,5 kabelpakdåser. Bemærk, at det er nødvendigt at benytte passende kabelpakdåser for at opretholde den angivne kapslingsklasse.
150 -200°C ZF4 200 -350°C ZF5
VFU 2 + adapter 065B3527
<150 °C
VFU 2 + adapter 065B3527 + ZF4/5
150 -200°C ZF4 200 -350°C ZF5
VFG/S + adapter 065B3527 + ZF4/5VFG/S + adapter 065B3527
VD.LE.S7.01 | 3© Danfoss | 2019.01
Datablad Motorer til 3-punktstyring AMV 655/658
El-tilslutning
Rør ikke ved no get på PCB’en! Serviced ækslet må ikke fjer nes, før forsyn ingsspændingen er hel t slået fra.
Maks . tilladt strø mforbrug på termin al 4 og 5 er 4 A. Min. ef fekt er 3 W.
Anbefalet tværsnitareal for el­tilslutningen er 1,5 mm2.
AMV 658
AMV 658
AMV 655
24V
230V
SN 0 V Neutral SP 24, 230 V ac/dc Forsyningsspænding
4, 5 SP(ac)
1
SP
3
4
SP
5
SP-udgang
- maks. 4 A
- min. 3 W
Indgang
24V
230V
AMV 655
SN 0 V Neutral
1, 3 24, 230 V ac/dc Forsyningsspænding
4, 5
1
4
3
5
1
SP
3
SP-udgang
- maks. 4 A
- min. 3 W
Indgang
4 | VD.LE.S7.01 © Danfoss | 2019.01
Datablad Motorer til 3-punktstyring AMV 655/658
Driftstilstande for aktuator
LED-indikator for driftstilstand
De trefarvede (grøn/gul/rød) LED­funktionsindikatorer er placeret på motordækslet. De indikerer forskellige driftstilstande.
Knap til NULSTILLING (version AMV 658)
Motor AMV 658 har ekstern knap til NULSTILLING, som er placeret på motorens øverste dæksel ved siden af LED-indikatorerne. Med denne knap kan du gå i eller forlade stand-by-tilstand (tryk en gang). Se næste afsnit angående oplysninger om tilstande.
Driftstilstande
Stand-by-tilstand (version AMV 658) Tryk på knappen for NULSTILLING i 1 sek. for at gå i stand-by-tilstand. Motoren stopper i den aktuelle position og stopper med at svare på styresignalet. Rødt lys er konstant tændt. Du kan styre motoren manuelt med mekanisk håndtag (version AMV 655/658) eller styreknapper (version AMV 658). Denne tilstand kan være meget nyttig i forbindelse med service eller idriftsætning af andet udstyr. Tryk på knappen for NULSTILLING igen for at gå ud af stand-by-tilstand.
Positioneringstilstand Motoren kører automatisk. Spindelen trækkes ud eller ind i henhold til styresignalet. Når positioneringen er færdig, går motoren til Stilstand.
Stilstand Motoren kører uden fejl.
Fejltilstand Arbejdstemperaturen er for høj – kontroller omgivelsestemperaturen.
Vandringen er for kort – kontroller
tilslutningen til ventilen og ventildriften, eller kontroller, om ventilen er blokeret.
LED-signalering
Lysdiodeindikation for AMV 655/658
BEMÆRK! LED-signalerne er en direkte indikator for signalerne fra regulatoren, derfor kan længden
af LED-indikationer variere og undertiden endda ligne et kort blink, hvis styresignalet er til stede i en meget kort periode.
Motortype AMV 655 har ikke konstant forsyningsspænding og er kun i drift, når regulatoren leverer et signal. Derfor er der kun begrænsede muligheder for LED-indikation.
LED
Grøn
Gul
Rød
Indikationstype Driftstilstand Motortype
Lyse r kons tant
Lyse r kons tant
Lyse r kons tant
Lyse r kons tant
Blinker Stilstand AMV 658
Lyse r kons tant Stand-by-tilstand AMV 658
Blinker Fejltilstand
Positioneringsprocedure – motor trækker spindlen tilbage
Positioneringsprocedure – motor trækker spindlen ud
Stilstand – motoren har nået øverste slutposition (spindel helt tilbage)
Stilstand – motoren har nået nederste slutposition (spindel helt ude)
AMV 655 AMV 658
AMV 655 AMV 658
AMV 655 AMV 658
AMV 655 AMV 658
AMV 655 AMV 658
Mørk Ingen indikation
Ingen strømforsyning
Intet styresignal AMV 655
AMV 655 AMV 658
VD.LE.S7.01 | 5© Danfoss | 2019.01
Datablad Motorer til 3-punktstyring AMV 655/658
Indstilling af DIP switch
Manuel betjening
Motoren har et udvalg af DIP-switches (fig. 1) under servicedækslet.
DIP1: HURTIG/LANGSOM – hastighedsvalg
- HURTIG position; 2 s/mm
- LANGSOM position; 6 s/mm
DIP2: DIR/INV – valg af direkte eller omvendt funktion (Fig. 2):
- DIR-position: Motoren fungerer direkte ift. indgangssignalet.
- INV-position: Motoren fungerer omvendt ift. indgangssignalet.
1
SP
3
Fig. 2
Mekanisk og elektrisk betjening er ikke tilladt på samme tid!
Motor AMV 655 kan positioneres manuelt og forbliver i den valgte position, til den modtager et signal fra regulatoren. Motoren AMV 658 kan betjenes manuelt, når den er i standbytilstand, eller når der ikke er forsyningsspænding (mekanisk).
Fig. 1
Motortype
AMV 655
AMV 658
1
SP
3
Mekanisk betjening
Elektrisk
betjening
B
A
A
B
Mekanisk manuel betjening
Motor AMV 655/658 har en knap til manuel betjening på toppen af huset, hvilket muliggør positionering af motoren ved håndkraft.
Mekanisk manuel betjening må kun ske uden strømtilslutning.
Elektrisk manuel betjening
Motor AMV 658 har to knapper oven på huset, der bruges til elektrisk manuel positionering (op eller ned), hvis motoren er i stand-by­tilstand. Tryk først på knappen til NULSTILLING, til motoren går i stand-by-tilstand (rød LED er tændt). Ved tryk på den øverste knap køres spindlen ud, og ved tryk på den nederste knap
trækkes spindlen tilbage.
6 | VD.LE.S7.01 © Danfoss | 2019.01
Datablad Motorer til 3-punktstyring AMV 655/658

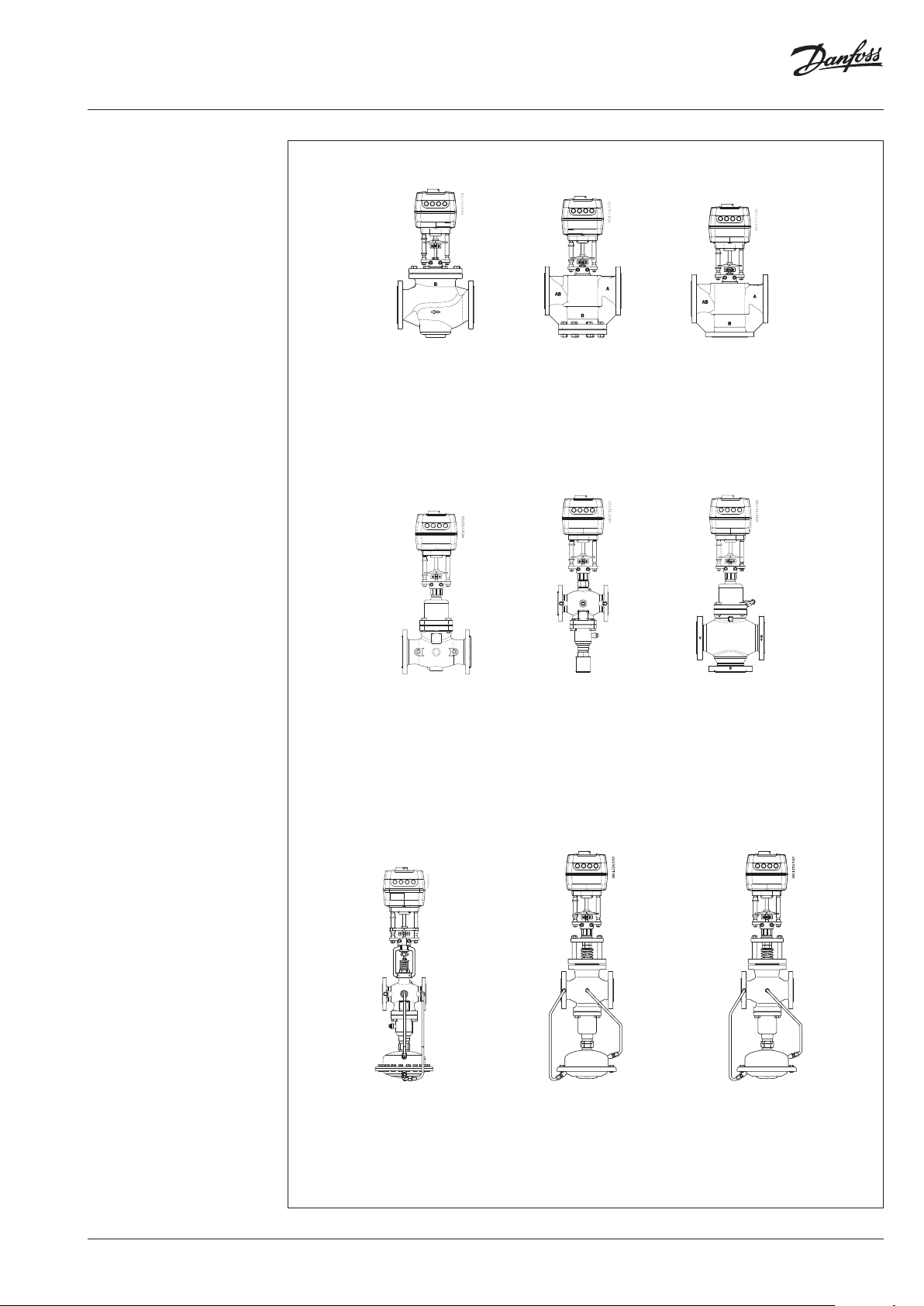

Motor / ventil kombinationer
AMV 65x +
VFM 2
AMV 65x +
VFG(S) 2 +
adapter:
065B3527 (DN 15-250)
AMV 65x +
VF 2 (DN 100-150)
VL 2 (DN 100)
VFS 2 (DN 65-100)
AMV 65x +
VFU +
adapter:
065B3527 (D N 15 -125)
AMV 65x +
VF 3 (DN 100-150)
VL 3 (DN 100)
AMV 65x +
VFG 3 +
adapter:
065B3527 (DN 25-125)
AMV 65x +
AFQM 6 *
* Brug adapter 065B3527 sammen med AFQM PN25 & AFQM 6, hvis fremstillingsdatoen er før marts 2015.
AMV 65x +
AFQM PN 16 (DN 65-125)
AMV 65x +
AFQM PN 25 *
VD.LE.S7.01 | 7© Danfoss | 2019.01
Datablad Motorer til 3-punktstyring AMV 655/658
Dimensioner
191
369
353
Min. 450
186
