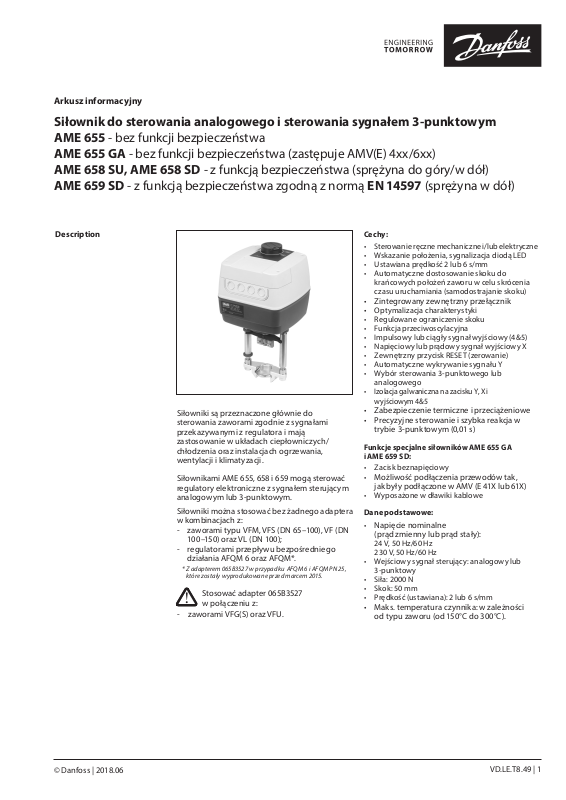

Danfoss AME 655, AME 655 GA, AME 658 SU, AME 658 SD, AME 659 SD Data sheet [pl]

Arkusz informacyjny

Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym
AME 655 - bez funkcji bezpieczeństwa
AME 655 GA - bez funkcji bezpieczeństwa (zastępuje AMV(E) 4xx/6xx)
AME 658 SU, AME 658 SD - z funkcją bezpieczeństwa (sprężyna do góry/w dół)
AME 659 SD - z funkcją bezpieczeństwa zgodną z normą EN 14597 (sprężyna w dół)

Description

Siłowniki są przeznaczone głównie do
sterowania zaworami zgodnie z sygnałami
przekazywanymi z regulatora i mają
zastosowanie w układach ciepłowniczych/
chłodzenia oraz instalacjach ogrzewania,
wentylacji i klimatyzacji.

Siłownikami AME 655, 658 i 659 mogą sterować
regulatory elektroniczne z sygnałem sterującym
analogowym lub 3-punktowym.

Siłowniki można stosować bez żadnego adaptera
w kombinacjach z:

- zaworami typu VFM, VFS (DN 65–100), VF (DN
100–150) oraz VL (DN 100);

- regulatorami przepływu bezpośredniego
działania AFQM 6 oraz AFQM*.

* Z adapterem 065B3527 w przypadku AFQ M 6 i AFQM PN 25,

które został y wyprodukowane p rzed marcem 2015.

Stosować adapter 065B3527
w połączeniu z:

- zaworami VFG(S) oraz VFU.

Cechy:

•

Sterowanie ręczne mechaniczne i/lub elektryczne

• Wskazanie położenia, sygnalizacja diodą LED

• Ustawiana prędkość 2 lub 6 s/mm

• Automatyczne dostosowanie skoku do
krańcowych położeń zaworu w celu skrócenia
czasu uruchamiania (samodostrajanie skoku)

• Zintegrowany zewnętrzny przełącznik

• Optymalizacja charakterystyki

• Regulowane ograniczenie skoku

• Funkcja przeciwoscylacyjna

• Impulsowy lub ciągły sygnał wyjściowy (4&5)

• Napięciowy lub prądowy sygnał wyjściowy X

• Zewnętrzny przycisk RESET (zerowanie)

• Automatyczne wykrywanie sygnału Y

• Wybór sterowania 3-punktowego lub
analogowego

• Izolacja galwaniczna na zacisku Y, X i
wyjściowym4&5

• Zabezpieczenie termiczne i przeciążeniowe

• Precyzyjne sterowanie i szybka reakcja w
trybie 3-punktowym (0,01 s)

Funkcje specjalne siłowników AME 655 GA
iAME 659 SD:

• Zacisk beznapięciowy

• Możliwość podłączenia przewodów tak,

jak były podłączone w AMV (E 41X lub 61X)

• Wyposażone w dławiki kablowe

Dane podstawowe:

• Napięcie nominalne

(prąd zmienny lub prąd stały):

24 V, 50 Hz/60 Hz
230 V, 50 Hz/60 Hz

• Wejściowy sygnał sterujący: analogowy lub
3-punktowy

• Siła: 2000 N

• Skok: 50 mm

• Prędkość (ustawiana): 2 lub 6 s/mm

• Maks. temperatura czynnika: w zależności
od typu zaworu (od 150°C do 300°C).

© Danfoss | 2018.06

VD.LE.T8.49 | 1

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

Zamawianie

Dane techniczne

Przed ro zpoczęciem podłąc zania
sprawdzić zasilanie energią
elektryczn ą i pobór mocy!

Siłowniki

Rysunek Typ

AME 655

AME 655 GA

AME 658 SU

AME 658 SD

AME 659 SD

Typ siłownika AME 655/655 GA AME 658 SD AME 658 SU AME 659 SD

Zasilanie V 24 lub 230; +10 … 15%; ac lub dc

Zużycie energii VA

Częstotliwość Hz 50/60

Wejściowy s ygnał sterujący Y

Wyjściow y sygnał sterujący X

Siła zamykająca N 2000

Maks. skok mm 50

Prędkość (ustawiana) s/mm 2 lub 6

Maks. temperatura czynnika

Temperatura otoczenia 0 … +55

Temperatura transportu

imagazynowania

Wilgotność 5–95%

Klasa ochrony II

Stopień ochrony obudowy IP 54

Masa kg 5,3 8,6 8,6 8,6

Funkcja bezpieczeństwa - Tak Tak Tak (DIN EN 14597)

Czas pracy funkcji

bezpieczeństwa/50 mm skok

Sterowanie ręczne

Zachowanie przy zaniku zasilania

— oznaczenie zgodnie z normami

Zasilanie

(V)

24 082G3442

230 082G3443

24 082G3439

230 082G3438

24 082G3450

230 082G3451

24 082G3448

230 082G3449

24 082G3454

230 082G3455

V 0–10 (2–10) [Ri = 40 k]

mA 0–20 (4–20) [Ri = 500 ]

V 0–10 (2–10) [Ri = 10 k]

mA 0–20 (4–20) [Ri = 510 ]

°C

s - 120 12 0 120

Nr kat.

12 (24 V)

21 (230 V)

W zależności od typu z aworu. Brak ograniczeń do 150°C, dla wyższej temperatury

Elektryczne

imechaniczne

Trzpień poz ostaje w

ostatniej pozycj i

Dyrekty wa niskonapięciowa 2006/95/EWG

Dyrektywa kompatybilności elektromagnetycznej 2004/108/

Akcesoria — podgrzewacz trzpienia

Typ DN Nr kat.

Podgrzewacz trzpienia do

zaworu VFM

65 –125 065Z7020

Akcesoria — adapter

Typ Nr kat.

Adapter do zaworów VFG/S, VFU oraz

AFQM 6 i AFQM PN 25, jeśli zostały

wyprodukowane przed marcem 2015 r.

19 (24 V)

28 (230 V)

3-punktowy (automatyczne wykrywanie przewodów)

patrz strona 3, INSTALACJA.

-40 … +70 (przechowywanie przez 3 dni)

Elektryczne

imechaniczne

Funkcja
bezpieczeństwa
wysuwa trzpień

EWG

19 (24 V)

28 (230 V)

Elektryczne

imechani czne

Funkcja

bezpieczeństwa

wsuwa trzpień

Dyrekty wa niskonapięciowa

Dyrekty wa kompatybilności

Funkcja bezpieczeństwa

zgodnie z D IN EN 14597

065B3527

19,2 (24 V)

35,7 (230 V)

Elektryczne

Funkcja
bezpieczeństwa
wysuwa trzpień

2006/95/EWG

elektromagnetycznej

2004/108/EWG

Złomowanie

Uruchamianie

2 | © Danfoss | 2018.06

Przed złomowaniem siłownik należy rozłożyć na
części i posortować na różne grupy materiałowe.

Po zakończeniu montażu mechanicznego
i elektrycznego (patrz instrukcje) wykonać
niezbędne sprawdzenia i testy:

- Włączyć zasilanie.

Przed przystąpieniem do rozłożenia na części
skontaktować się z działem pomocy technicznej
firmy Danfoss, aby uzyskać instrukcje rozkładania
na części.

- Ustawić odpowiedni sygnał sterujący
isprawdzi, czy kierunek ruchu trzpienia
zaworu jest zgodny z założonym.

Urządzenie jest teraz sprawdzone i gotowe do pracy.

VD.LE.T8.49

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

Budowa

1. Pokrętło sterowania
ręcznego

2. Przyciski funkcyjne

3. Pokrywa serwisowa

4. Wyjmowany wspornik
dławików kablowych*

5. Pierścień wskazujący
położenie krańcowe

6. Łącznik trzpienia

7. Łącznik zaworu (jarzmo)

* Dodatkowy wspornik dławików

kablowyc h z dołożonym jednym
dławikie m M16 i jednym M20 tylko
wprzyp adku siłowników AME 655 GA i
AME 659 SD

Montaż

Mechaniczny

Sprawdzić dozwolone położenia montażowe
zaworu w kombinacji z innymi elementami.
Siłownik można montować w dowolnym
położeniu.

Do zamocowania siłownika na korpusie zaworu
użyć klucza M8/SW13 (nie znajduje się w
wyposażeniu). Należy zostawić wolną przestrzeń
wokół siłownika w celu swobodnego dostępu
podczas prac serwisowych.

< 150 °C 150-2 00°C ZF4

Do połączenia trzpieni zaworu i siłownika użyć
klucza imbusowego 4mm (nie znajduje się
wwyposażeniu). Siłownik wyposażony jest
wpierścienie wskazujące położenie, które
przed wykonaniem podłączenia zasilania
elektrycznego powinny zostać zsunięte do
siebie.
Po zakończeniu samodostrajania skoku będą one
wskazywać krańcowe pozycje trzpienia.

Elektryczny

Aby uzyskać dostęp do przyłączy elektrycznych,
należy zdjąć pokrywę serwisową.

AME 655 GA/659 SD

Z siłownikiem dostarczane są cztery przepusty
kablowe.

AME 655/658

W wyjmowanym wsporniku dławików kablowych
znajdują się cztery przepusty kablowe na dławiki
kablowe M16×1,5 lub M20×1,5.Uwaga: aby
zachować stopień ochrony obudowy IP, należy
zamontować odpowiednie dławiki kablowe.

200 -350°C ZF5

VD.LE.T8.49

VFU 2 + adapter 065B3527 + ZF4/5VFU 2 + adapter 065B3527

< 150 °C 150-2 00°C ZF4

200 -350°C ZF5

VFG/S + adapter 0 65B3527 + ZF4/5VFG/S + adapter 0 65B3527

© Danfoss | 2018.06 | 3

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

Połączenia
elektryczne AME 655

AME 658 SU/SD

Podłączenia AME 685 dla sterowania analogowego Podłączenia AME 655 dla sterowania analogowego

Nie dotyka ć niczego na pły tce
drukowanej! Nie zdejmować pokrywy
serwisowe j przed całkowitym
odłączeniem zasilania elektrycznego

.

Maks . dopuszcza lna wartość pr ądu
wyjśc iowego na zaci skach 4 i 5
wynos i 4 A.
Moc min . wynosi 3 W.

Zalecany przekrój poprze czny
przewodów wynosi 1,5 mm2.

RE GULAT OR

RE GULAT OR

24V

230V

AME 658

AME 6 55

SN 0 V Neutralny
SP 24, 230 V AC/DC Zasilanie

4

0(2)-10 VDC

0(4) -20 mA

0(2)-10 VDC

0(4) -20 mA

SP

5

4, 5 SP(AC )

1

SP

3

GND 0 V Neutralny

Y

X

DIP 6 WYŁ. (1a, 1b)

DIP 6 WŁ. (2a, 2b)

Wyjście SP

- max. 4 A

- min. 3 W

Wejście

Wejście

Wyjście

AME 655

Opcjonalnie: siłownik AME 655 podłączony jako wersja sterowania 3-punktowego

RE GULAT OR

24V

230V

SN 0 V Neutralny
1,3 24, 230 V AC /DC Zasilanie

1

4, 5 SP(AC )

1

SP

3

X

Ux 0(2)-10 V DC

Ix 0(4)-20 mA

4
5

3

Ix

9

Ux

Ix

9

Ux

X wyjście jest
dostępny tylko wtedy,
gdy napięcie zasilania

jest podłączony do

SN i SP.

Również GND (masa)

musi być podłączony.

Wyjście SP

- max. 4 A

- min. 3 W

Wejście

4 | © Danfoss | 2018.06

VD.LE.T8.49

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

Połączenia
elektryczne AME 659 SD

AME 655 GA

Podłączenia AME 659 SD dla sterowania analogowegomode

Nie dotyka ć niczego na pły tce
drukowanej ! Nie zdejmować pokr ywy
serwisowe j przed całkowitym
odłączeniem zasilania elektrycznego.

Maks . dopuszcza lna wartość pr ądu
wyjśc iowego na zaci skach 4 nc i 5 nc
wynos i 4 A.
Moc min . wynosi 3 W.

Zalecany przekrój poprzeczny
przewodów wynosi 1,5 mm2.

RE GULAT OR

24V

230V

AME 659 SD

Podłączenia AME 655 GA dla sterowania analogowego

24V

230V

AME 655 GA

DIP 6 WYŁ. (1a, 1b)

DIP 6 WŁ. (2a, 2b)

RE GULAT OR

VD.LE.T8.49

© Danfoss | 2018.06 | 5

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

Tryby pracy siłownika Diodowy wskaźnik trybu pracy

Na pokrywie siłownika znajdują się trójkolorowe
(zielony/żółty/czerwony) diodowe wskaźniki
funkcji. Sygnalizują one różne tryby pracy.

Przycisk RESET

Siłowniki AME 655/658/659 wyposażone są
wzewnętrzny przycisk RESET, który znajduje się
wgórnej pokrywie siłownika obok wskaźników
diodowych. Przy pomocy tego przycisku można
przejść do lub wyjść z trybu gotowości (wcisnąć
jeden raz) albo trybu samoczynnego dostrajania
skoku (nacisnąć i przytrzymać przez 5 sekund).
Szczegółowe informacje podano w następnym
akapicie.

Tryby pracy

• Tryb samoczynnego dostrajania skoku
zaworu

Tryb samoczynnego dostrajania skoku

zaworu jest uruchamiany automatycznie
podczas pierwszego podłączenia siłownika
do zasilania. Aby rozpocząć procedurę
samodostrajania skoku, nacisnąć i

przytrzymać przycisk RESET przez 5
sekund, aż zacznie migać zielona dioda.

Pozycje krańcowe zaworu są automatycznie
ustawiane, siłownik przechodzi do trybu
ustalonego
i zaczyna reagować na sygnał sterujący.

• Tryb gotowości (wersje AME 655/658/659)

Aby przejść do trybu gotowości, przez
1 sek. naciskać przycisk RESET. Siłownik
zatrzymuje się wbieżącym położeniu i
przestaje odpowiadać na wszelkie sygnały
sterujące. Czerwona dioda świeci światłem
stałym. Można sterować ręcznie siłownikiem
za pomocą dźwigni mechanicznej (wersje
AME 655/658) lub przycisków sterujących
(wersje AME 655/658/659). Ten tryb może
być bardzo użyteczny podczas uruchamiania
innych urządzeń lub podczas wykonywania
prac serwisowych. W tym trybie można
również ustawiać pozycje dodatkowych
przełączników. Aby wyjść z trybu gotowości,
nacisnąć ponownie przycisk RESET.

• Tryb ustalania położenia

Siłownik działa automatycznie. Trzpień
wysuwa się i wsuwa zgodnie z sygnałem
sterującym. Poustaleniu położenia siłownik
przechodzi do trybu ustalonego. Jeśli z
jakiegoś powodu zostałby jednocześnie
doprowadzony sygnał 3-punktowy (zaciski
1 i 3) i sygnał Y, sygnał 3-punktowy byłby
sygnałem dominującym.

• Tryb ustalony
Siłownik działa bez błędów.

• Tryb błędu
Temperatura pracy jest zbyt wysoka —
sprawdzić temperaturę otoczenia.

Skok jest zbyt krótki — sprawdzić połączenie

zzaworem i działanie zaworu i/lub sprawdzić,
czy zawór nie jest zablokowany.

6 | © Danfoss | 2018.06

VD.LE.T8.49

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

Sygnalizacja diodami LED

Dioda LED Typ wskazania Try b pracy

Świeci

światłem

Tryb ustal ania położeni a — siłownik wsuwa tr zpień

stałym

Zielona

Żółta

Czerwona

Świeci

światłem

stałym

Miga

(cykl 1 sek)

Miga

(cykl 1 sek)

Świeci

światłem

stałym

Świeci

światłem

stałym

Miga

Świeci

światłem

stałym

Tryb ustalania położenia — siłownik wysuwa

trzpień

Tryb samodostrajania skoku — siłownik wsuwa

trzpień

Tryb samodostrajania skoku — siłownik wysuwa

trzpień

Tryb ustal ony — siłownik osią gnął górne poł ożenie

graniczne (trzpień wsunięty)

Tryb ustal ony — siłownik osiągnął dolne położenie

graniczne (trzpień wysunięty).

Tryb stacj onarny — pojedy ncze mignięci e, gdy obecny

jest syg nał Y, i podwójne mignię cia, gdy sygnał Y n ie jest

podłączony)

Tryb gotowości

Czerwona/

żółta

Ciemna Brak wskazania

Miga

Try b błę du

Miga

(cykl 1 sek)

Miga

(cykl 1 sek)

Ustawić o graniczenie s koku (trzpień wsun ięty)

Ustawić ograniczenie skoku (trzpień wysunięty)

Brak zasilania elektrycznego

VD.LE.T8.49

© Danfoss | 2018.06 | 7

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

Ustawienie przełącznika DIP

Pod pokrywą serwisową siłownika znajdują się
przełączniki DIP wyboru funkcji (rys. 1).

DIP1: FAST/SLOW — wybór prędkości

- FAST: 2 s/mm

- SLOW: 6 s/mm

DIP2: DIR/INV — wybór działania zgodnego

lub przeciwnego (rys. 2):

- DIR: siłownik działa w kierunku zgodnym z
sygnałem wejściowym

- INV: siłownik działa w kierunku przeciwnym
do sygnału sterującego

DIP3: 2–10 V/0–10 V — wejście/wyjście

- 2–10 V: sygnał wejściowy znajduje się w
zakresie 2–10 V (wejście napięciowe) lub
wzakresie 4–20 mA (wejście prądowe)

- 0–10 V: sygnał wejściowy znajduje się w
zakresie 0–10 V (wejście napięciowe) lub
wzakresie 0–20 mA (wejście prądowe)

Selektor zakresu sygnału ustala sygnał Y i X.

DIP4: LIN/MDF — funkcja modyfikacji

charakterystyki (rys. 3):

- LIN: korelacja liniowa między sygnałem Y i
położeniem trzpienia

- MDF (modyfikacja): umożliwia uzyskanie
zmodyfikowanej korelacji między sygnałem
Y i położeniem trzpienia. Stopień modyfikacji
zależy od ustawienia potencjometru CM.

Funkcja umożliwia zmianę charakterystyki
zaworu MCV (Motorised Control Valve) (na
przykład z liniowej na logarytmiczną i z
logarytmicznej na liniową) i działa ze wszystkimi
kombinacjami ustawień przełączników DIP.

Rys. 1

Rys. 2

Q

DIP5: 100%/95% — ograniczenie skoku

(rys.4):

- Ustawić nowe maksymalne położenie
siłownika przy wsunięciu.

- Ustawić nowe minimalne położenie siłownika
przy wysunięciu.

DIP6: C/P — wybór trybu sygnału

wyjściowego (rys. 5):

- Sygnał wyjściowy jest obecny na zacisku 4,
gdy położenie siłownika jest równe nastawie
S4 lub niższe. Sygnał wyjściowy jest obecny
na zacisku 5, gdy położenie siłownika jest
równe nastawie S5 lub wyższe.

- Położenie C przełącznika DIP6 zapewnia
stały sygnał wyjściowy na zaciskach 4 lub 5,
niezależnie od sygnału wejściowego.

- Położenie P przełącznika DIP6 zapewnia
sygnał impulsowy poprzez wejścia 1 i 3
równoległego lub kaskadowego połączenia
elektrycznego z regulatora do zacisków
wyjściowych 4 i 5.

DIP7: Wybór funkcji inteligentnej (SMART):

- OFF: siłownik nie wykrywa oscylacji
wukładzie

- ON: siłownik włącza specjalny algorytm
przeciwoscylacyjny — patrz sekcja Algorytm
przeciwoscylacyjny

Rys. 3

Y

CM CM CM

Maks. po łożenie po

wsunięciu

Ustawić nowe

położenie po wsunięciu

Ustawić now e położenie

po wysun ięciu

maks. w ysunięcie

Kv

Kv

8 | © Danfoss | 2018.06

Rys. 4 (Więcej informacji można znaleźć w instrukcji

obsługi)

VD.LE.T8.49

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

S4

S5

DIP switch setting

(continuous)

DIP8: Uy/Iy — wybór typu sygnału

wejściowego:

- Uy: sygnał wejściowy Y jest ustawiony na
napięcie (V)

- Iy: sygnał wejściowy Y jest ustawiony na
prąd(mA)

UWAGA:

Wykry wanie sygnału Y jest w yłączone, jeśli p rzełącznik DIP8 jes t
w położeni u WŁ., a przełączni k DIP3 jest wpołożeniu W YŁ.

DIP9: Ux/Ix — wybór typu sygnału

wyjściowego:

- Ux; sygnał wyjściowy X jest ustawiony na
napięcie (V)

- Ix; sygnał wyjściowy X jest ustawiony na
prąd(mA)

Algorytm przeciwoscylacyjny

(przełącznik DIP7 w pozycji ON)

Siłownik jest wyposażony w specjalny algorytm
przeciwoscylacyjny. Jeśli sygnał sterujący Y
wpewnym momencie zaczyna oscylować
(rys.6) — obserwując przebieg sygnału w czasie
— algorytm zmniejsza wzmocnienie sygnału
wyjściowego zaworu. Zamiast utrzymywania
charakterystyki statycznej siłownik przełącza
się na charakterystykę dynamiczną. Gdy
oscylacje sygnału sterującego zanikną,
sygnał wyjściowy zaworu powoli powraca do
charakterystykistatycznej.

Rys. 5

Rys. 6

Skok

Sygnał Y

Sygnał X (V) położenia zaworu

Funkcja wyłączona

Funkcja włączona

Oscylacje

Oscylacje harmoniczne charakteryzują się
wysoką częstotliwością i niską amplitudą
wahającą się wokół wartości własnej równowagi,
a nie wokół zadanej temperatury. Mogą
występować nawet przez 70% czasu regulacji,
pomimo prawidłowego uruchomienia systemu.
Oscylacje harmoniczne negatywnie wpływają na
stabilność regulacji oraz na żywotność zaworu i
siłownika.

Temperatura

Nastawa

Czas

Funkcja wyrównywania

Funkcja wyrównywania zastosowana w nowej
funkcji przeciwoscylacyjnej 2. generacji
redukuje oscylacje harmoniczne, dzięki czemu
temperatura pomieszczenia jest bliższa
temperaturze zadanej (pożądanej). Bardziej
równomierna praca zaworu MCV zwiększa jego
żywotność, wydłuża okres eksploatacji siłownika,
a także pozwala zmniejszyć zużycie energii i
koszty.

Nastawa

Temperatura

Czas

Sygnał sterujący
Sygnał zwrotny

VD.LE.T8.49

© Danfoss | 2018.06 | 9

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

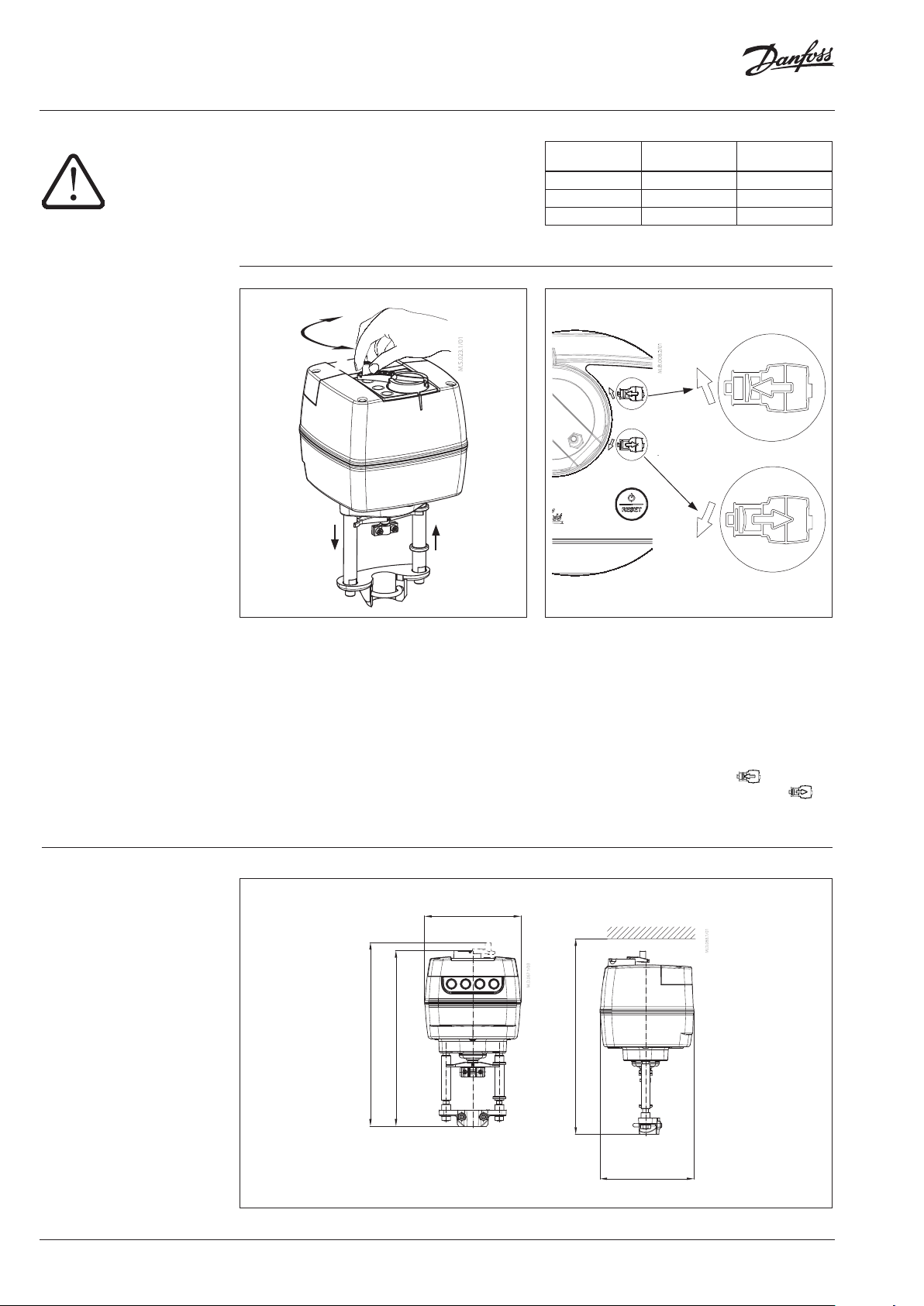

Sterowanie ręczne

Jednoczesne używanie sterowania
mechanicznego i elektrycznego jest
niedozwolone!

Położenie siłowników AME 655/658 może być
ustalane ręcznie: elektrycznie w trybie gotowości
lub mechanicznie w przypadku braku zasilania
elektrycznego.

Siłownik AME 659 może być pozycjonowany
tylko ręcznie elektrycznie w trybie gotowości.

B

A

A

B

Typ siłownika

AME 655

AME 658

AME 659

Sterowanie

mechaniczne

 

 

 

Sterowanie

elekt ryczne

Wymiary

Ręczne sterowanie mechaniczne

Na górze obudowy siłowników AME 655/658
znajduje się pokrętło sterowania ręcznego
umożliwiające ręczne ustalanie położenia
siłownika.

Ręczne sterowanie mechaniczne należy
wykorzystywać wyłącznie w przypadku
braku zasilania elektrycznego.

191

369

353

Ręczne sterowanie elektryczne

Na górze obudowy siłowników AME 655, 658/659
znajdują się dwa przyciski, które służą do
ręcznego pozycjonowania elektrycznego (w górę
lub w dół), gdy siłownik jest w trybie gotowości.
Najpierw nacisnąć i przytrzymywać przycisk
RESET, aż siłownik przejdzie do trybu gotowości
(czerwona dioda świeci wówczas światłem
stałym). Nacisnąć górny przycisk , aby trzpień
został wysunięty; nacisnąć dolny przycisk },
aby trzpień został wsunięty.

Min. 450

10 | © Danfoss | 2018.06

186

VD.LE.T8.49

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

Actuator – valve combinations

AME 65x +

VFM 2

AME 65x +
VFG(S) 2 +

adapter:

065B3527 (DN 15-250)

AME 65x +

VF 2 (DN 100-150)

VL 2 (DN 100)

VFS 2 (DN 65-100)

AME 65x +

VFU +

adapter:

065B3527 (D N 15-125)

AME 65x +

VF 3 (DN 100-150)

VL 3 (DN 100)

AME 65x +

VFG 3 +

adapter:

065B3527 (DN 25-125)

VD.LE.T8.49

AME 65x +

AFQM 6 *

* Należy zastosować ada pter 065B3527 w połącze niu z AFQM PN25 i AFQM 6 jeśli zostały w yprodukowane przed m arcem 2015.

AME 65x +

AFQM PN 16 (DN 65-125)

AME 65x +

AFQM PN 25 *

© Danfoss | 2018.06 | 11

Arkusz informacyjny Siłownik do sterowania analogowego i sterowania sygnałem 3-punktowym AME 655/658/659

12 | © Danfoss | DHS-SRMT/SI | 2018.06

VD.LE.T8.49
