Daikin LRMEQ3BY1, LRMEQ4BY1 Operation manuals [hr]

Download

Priručnik za postavljanje i

upotrebu

Zrakom hlađena rashladna kondenzacijska jedinica

LRMEQ3BY1 LRMEQ4BY1

Priručnik za postavljanje i upotrebu

Zrakom hlađena rashladna kondenzacijska jedinica

hrvatski

1+2

A~E

a b c d e e

HBHDH

(mm)

B — ≥100 A, B, C — ≥100 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500 D — ≥500 D, E — ≥1000 ≥1000 ≤500 B, D — ≥100 ≥500 B, D, E HB<HDHB≤½H

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1000 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

≥200 ≥1700 ≥1000 ≤500

≥100

A, B, C — ≥200 ≥300 ≥1000 A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500 D — ≥1000 D, E — ≥1000 ≥1000 ≤500 B, D HD>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1500 ≥1000 ≤500

HD>H

≥300 ≥2200 ≥1000 ≤500

b (mm)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

≥100

≥1000

≥300

≥100

≥300

≥100

≥1000

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

0502240101

DAIKIN.TCF.023.D1/06-2017

<D> Daikin.TCFP.001

<E> VINÇOTTE nv (NB0026)

<F> D1

<G> —

II<H>

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

съответстват на следните стандарти или други нормативни

документи, при условие, че се използват съгласно нашите

инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius

dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem

standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i)

normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v

súlade snašim návodom:

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar

222324

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

18

19

20

21

22

23

24

17

25

spełniają wymogi następujących norm i innych dokumentów

normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e)

document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

conformitate cu instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod

ve norm belirten belgelerle uyumludur:

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete

dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

ir kaip teigiamai nuspręsta pagal

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

както е изложено в <A> и оценено положително от съгласно

Сертификата<C>.

както е заложено в Акта за техническа конструкция <D> и оценено

положително от <E> (Приложен модул <F>). <G>. Категория риск

<H>. Вижте също на следващата страница.

**

kaip nustatyta <A> 22*

***

21*

Sertifikatą<C>.

kaip nurodyta Techninėje konstrukcijos byloje <D> ir patvirtinta <E>

(taikomas modulis <F>). <G>. Rizikos kategorija <H>. Taip pat žiūrėkite ir

kitą puslapį.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam saskaņā

arsertifikātu<C>.

kā noteikts tehniskajā dokumentācijā <D>, atbilstoši <E> pozitīvajam

lēmumam (piekritīgā sadaĮa: <F>). <G>. Riska kategorija <H>. Skat. arī

nākošo lappusi.

**

23*

**

ako bolo uvedené v <A> a pozitívne zistené vsúlade 24*

sosvedčením<C>.

ako je to stanovené v Súbore technickej konštrukcie <D> a kladne

posúdené <E> (Aplikovaný modul <F>). <G>. Kategória nebezpečia <H>.

Viď tiež nasledovnú stranu.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre tarafından olumlu

olarak değerlendirildiği gibi.

<D> Teknik Yapı Dosyasında belirtildiği gibi ve <E> tarafından

25*

olumluolarak (Uygulanan modül <F>) değerlendirilmiştir. <G>.

**

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19***

20***

21***

22***

23***

24***

25***

Riskkategorisi <H>. Ayrıca bir sonraki sayfaya bakın.

Świadectwem<C>.

zgodnie z archiwalną dokumentacją konstrukcyjną <D> i pozytywną

opinią <E> (Zastosowany moduł <F>). <G>. Kategoria zagrożenia<H>.

Patrz także następna strona.

aşa cum este stabilit în <A> şi apreciat pozitiv de în conformitate cu

Certificatul<C>.

conform celor stabilite în Dosarul tehnic de construcţie <D> şiapreciate

pozitiv de<E> (Modul aplicat <F>). <G>. Categorie derisc<H>.

Consultaţi de asemenea pagina următoare.

kot je določeno v <A> in odobreno s strani vskladu

szerint.

a(z) <D> műszaki konstrukciós dokumentáció alapján, a(z) <E> igazolta

a megfelelést (alkalmazott modul: <F>). <G>. Veszélyességikategória

<H>. Lásd még a következő oldalon.

respektive utstyr er i overensstemmelse med følgende standard(er) eller

andre normgivende dokument(er), under forutssetning av at disse brukes

i henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien

vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají

následujícím normám nebo normativním dokumentům:

u skladu sa slijedećim standardom(ima) ili drugim normativnim

dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó

131415

dokumentum(ok)nak, ha azokat előírás szerint használják:

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z) <C>tanúsítvány 16*

**

zgodnie z dokumentacją <A>, pozytywną opinią i 17*

**

18*

**

scertifikatom<C>.

19*

Machinery 2006/42/EC

Pressure Equipment 2014/68/EU

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

10

11

12

13

14

15

09

16

соответствуют следующим стандартам или другим нормативным

документам, при условии их использования согласно нашим

инструкциям:

overholder følgende standard(er) eller andet/andre

retningsgivende dokument(er), forudsat at disse anvendes i henhold til

vore instrukser:

respektive utrustning är utförd i överensstämmelse med och

följer följande standard(er) eller andra normgivande dokument, under

förutsättning att användning sker i överensstämmelse med våra

están en conformidad con la(s) siguiente(s) norma(s) u otro(s)

documento(s) normativo(s), siempre que sean utilizados de acuerdo con

nuestras instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a

carattere normativo, a patto che vengano usati in conformità alle nostre

instruktioner:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α)

κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις

οδηγίες μας:

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s)

documento(s) normativo(s), desde que estes sejam utilizados de acordo

com as nossas instruções:

održiavajúc ustanovenia:

enligt <A> och godkänts av enligt Certifikatet<C>.

11*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da secondo

06*

ifølge Sertifikat<C>.

som det fremkommer i den Tekniske Konstruksjonsfilen <D> og gjennom

positiv bedømmelse av <E> (Anvendt modul <F>). <G>. Risikokategori

<H>. Se også neste side.

jotka on esitetty asiakirjassa <A> ja jotka on hyväksynyt

Sertifikaatin<C> mukaisesti.

jotka on esitetty Teknisessä Asiakirjassa <D> ja jotka <E> on hyväksynyt

(Sovellettu moduli <F>). <G>. Vaaraluokka <H>. Katsomyös seuraava

sivu.

i enlighet med den Tekniska Konstruktionsfilen <D> som positivt intygats

av <E> (Fastsatt modul <F>). <G>. Riskkategori <H>. Seäven nästa

sida.

som det fremkommer i <A> og gjennom positiv bedømmelse av

**

12*

**

13*

ilCertificato<C>.

delineato nel File Tecnico di Costruzione <D> e giudicato positivamente

da <E> (Modulo <F> applicato). <G>. Categoria dirischio <H>. Fare

riferimento anche alla pagina successiva.

όπως καθορίζεται στο <A> και κρίνεται θετικά από το σύμφωνα με

το Πιστοποιητικό<C>.

όπως προσδιορίζεται στο Αρχείο Τεχνικής Κατασκευής <D> και κρίνεται

θετικά από το <E> (Χρησιμοποιούμενη υπομονάδα <F>). <G>.

**

Κατηγορία επικινδυνότητας <H>. Ανατρέξτε επίσης στην επόμενη σελίδα.

07*

**

jak bylo uvedeno v <A> a pozitivně zjištěno vsouladu

**

14*

deacordo com o Certificado<C>.

tal como estabelecido no Ficheiro Técnico de Construção <D> ecomo

parecer positivo de <E> (Módulo aplicado <F>). <G>. Categoria de risco

<H>. Consultar também a página seguinte.

tal como estabelecido em <A> e com o parecer positivo de

08*

**

sosvědčením<C>.

jak bylo uvedeno v souboru technické konstrukce <D> a pozitivně **

как указано в <A> и в соответствии сположительным решением

согласно Свидетельству<C>.

09*

kot je določeno v tehnični mapi <D> in odobreno s strani <E> (Uporabljen

modul <F>). <G>. Kategorija tveganja <H>. Glejtetudinanaslednji

strani.

nagu on näidatud dokumendis <A> ja heaks kiidetud järgi vastavalt

sertifikaadile<C>.

nagu on näidatud tehnilises dokumentatsioonis <D> ja heaks kiidetud

<E> järgi (lisamoodul <F>). <G>. Riskikategooria <H>. Vaadake ka

**

zjištěno <E> (použitý modul <F>). <G>. Kategorie rizik <H>.

Viztakénásledující strana.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane prema

15*

как указано в Досье технического топкования <D> и в соответствии

сположительным решением <E>

(Прикладной модуль <F>). <G>. Категория риска <H>. Также

**

järgmist lehekülge.

20*

**

opasnosti <H>. Također pogledajte na slijedećoj stranici.

Certifikatu<C>.

kako je izloženo u Datoteci o tehničkoj konstrukciji <D> i pozitivno

ocijenjeno od strane <E> (Primijenjen modul <F>). <G>. Kategorija

**

смотрите следующую страницу.

som anført i <A> og positivt vurderet af ihenhold til Certifikat<C>.

som anført i den Tekniske Konstruktionsfil <D> og positivt vurderet af

<E> (Anvendt modul <F>). <G>. Risikoklasse <H>. Se også næste side.

10*

**

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13***

14***

15***

16***

17***

18***

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

07***

08***

09***

10***

11***

12***

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

06

07

LRMEQ3BY1*,

LRMEQ4BY1*,

* = , , 1, 2, 3, ..., 9

are in conformity with the following standard(s) or other normative

document(s), provided that these are used in accordance with our

instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -

dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie

gemäß unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s),

pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende

documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

onze instructies:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by according to the

Certificate<C>.

as set out in the Technical Construction File <D> and judged positively by

<E> (Applied module <F>). <G>. Risk category <H>. Also refer to next

page.

wie in <A> aufgeführt und von positiv beurteilt gemäß

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01*

**

Zertifikat<C>.

02*

(Angewandtes Modul <F>) positiv ausgezeichnet. <G>. Risikoart <H>.

Siehe auch nächste Seite.

tel que défini dans <A> et évalué positivement par conformément au

Certificat<C>.

03*

tel que stipulé dans le Fichier de Construction Technique <D> et jugé **

wie in der Technischen Konstruktionsakte <D> aufgeführt und von <E> **

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

01***

positivement par <E> (Module appliqué <F>). <G>. Catégorie de risque

<H>. Se reporter également à la page suivante.

zoals vermeld in <A> en positief beoordeeld door overeenkomstig

Certificaat<C>.

zoals vermeld in het Technisch Constructiedossier <D> en

inordebevonden door <E> (Toegepaste module <F>). <G>.

Risicocategorie <H>. Zie ook de volgende pagina.

como se establece en <A> y es valorado positivamente por

deacuerdo con el Certificado<C>.

tal como se expone en el Archivo de Construcción Técnica <D>

04*

**

05*

yjuzgado positivamento por <E> (Modulo aplicado <F>). <G>. Categoría

**

02***

de riesgo <H>. Consulte también la siguiente página.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

03***

04***

05***

06***

2P452548-2B

iepriekšējās lappuses turpinājums:

<K>

<L>

<M>

TSmin

TSmax

<N>

–20

R410A

40 bar

°C

bar

<Q> VINÇOTTE nv

Jan Olieslagerslaan 35

1800 Vilvoorde, Belgium

önceki sayfadan devam:

ankstesnio puslapio tęsinys:

pokračovanie z predchádzajúcej strany:

24

25

23

22

Maximálny povolený tlak (PS): <K> (bar)

∙ 24

Deklaratsiooni alla kuuluvate mudelite disainispetsifikatsioonid:

Проектни спецификации на моделите, за които се отнася декларацията:

Konstrukcinės specifikacijos modelių, kurie susiję su šia deklaracija:

To modeļu dizaina specifikācijas, uz kurām attiecas šī deklarācija:

Konštrukčné špecifikácie modelu, ktorého sa týka toto vyhlásenie:

2021222324

продължение от предходната страница:

nadaljevanje s prejšnje strani:

eelmise lehekülje järg:

20

21

19

ciąg dalszy z poprzedniej strony:

nastavak s prethodne stranice:

folytatás az előző oldalról:

continuarea paginii anterioare:

16

17

18

15

Bu bildirinin ilgili olduğu modellerin Tasarım Özellikleri: 25

Maksimalni dovoljeni tlak (PS): <K> (bar)

∙ 19

Minimálna/maximálna povolená teplota (TS*):

*TSmin: Minimálna teplota na nízkotlakovej strane: <L> (°C)

*TSmax: Nasýtená teplota korešpondujúca s maximálnym povoleným

tlakom (PS): <M> (°C)

Chladivo: <N>

Nastavenie tlakového poistného zariadenia: (bar)

Výrobné číslo a rok výroby: nájdete na výrobnom štítku modelu

İzin verilen maksimum basınç (PS): <K> (bar)

İzin verilen minimum/maksimum sıcaklık (TS*):

*TSmin: Düşük basınç tarafındaki minimum sıcaklık: <L> (°C)

*TSmax: İzin verilen maksimum basınca (PS) karşı gelen doyma

sıcaklığı: <M> (°C)

Soğutucu: <N>

Basınç emniyet düzeninin ayarı: (bar)

∙

∙∙∙∙∙

Minimalna/maksimalna dovoljena temperatura (TS*):

*TSmin: Minimalna temperatura na nizkotlačni strani: <L> (°C)

*TSmax: Nasičena temperatura, ki ustreza maksimalnemu dovoljenemu

tlaku (PS): <M> (°C)

Hladivo: <N>

Nastavljanje varnostne naprave za tlak: (bar)

Tovarniška številka in leto proizvodnje: glejte napisno ploščico

Maksimaalne lubatud surve (PS): <K> (bar)

Minimaalne/maksimaalne lubatud temperatuur (TS*):

∙

∙∙∙∙∙

*TSmin: Minimaalne temperatuur madalsurve küljel: <L> (°C)

İmalat numarası ve imalat yılı: modelin ünite plakasına bakın

∙∙∙

*TSmax: Maksimaalsele lubatud survele (PS) vastav küllastunud

temperatuur: <M> (°C)

Jahutusaine: <N>

Surve turvaseadme seadistus: (bar)

Tootmisnumber ja tootmisaasta: vaadake mudeli andmeplaati

Максимално допустимо налягане (PS): <K> (bar)

Минимално/максимално допустима температура (TS*):

*TSmin: Минимална температура от страната на ниското налягане:

<L> (°C)

*TSmax: Температура на насищане, съответстваща на максимално

допустимото налягане (PS): <M> (°C)

Охладител: <N>

Настройка на предпазното устройство за налягане: (bar)

Фабричен номер и година на производство: вижте табелката

намодела

Maksimalus leistinas slėgis (PS): <K> (bar)

Minimali/maksimali leistina temperatūra (TS*):

∙∙∙∙∙

*TSmin: Minimali temperatūra žemo slėgio pusėje: <L> (°C)

Názov a adresa certifikačného úradu, ktorý kladne posúdil zhodu so

smernicou pre tlakové zariadenia: <Q>

Basınçlı Teçhizat Direktifine uygunluk hususunda olumlu olarak

değerlendirilen Onaylanmış kuruluşun adı ve adresi: <Q>

Minimālā/maksimālā pieļaujamā temperatūra (TS*):

*TSmin: Minimālā temperatūra zemā spiediena pusē: <L> (°C)

*TSmax: Piesātinātā temperatūra saskaņā ar maksimālo pieļaujamo

spiedienu (PS): <M> (°C)

Dzesinātājs: <N>

Spiediena drošības ierīces iestatīšana: (bar)

Izgatavošanas numurs un izgatavošanas gads: skat. modeļa

*TSmax: Prisotinta temperatūra, atitinkamti maksimalų leistiną slėgį

(PS): <M> (°C)

Šaldymo skystis: <N>

Apsauginio slėgio prietaiso nustatymas: (bar)

Gaminio numeris ir pagaminimo metai: žiūrėkite modelio pavadinimo

plokštelę

Maksimālais pieļaujamais spiediens (PS): <K> (bar)

∙∙∙∙∙

izgatavotājuzņēmuma plāksnītie

Ime in naslov organa za ugotavljanje skladnosti, ki je pozitivno ocenil

združljivost z Direktivo o tlačni opremi: <Q>

Teavitatud organi, mis hindas Surveseadmete Direktiiviga ühilduvust

∙∙∙

positiivselt, nimi ja aadress: <Q>

192021

Наименование и адрес на упълномощения орган, който

сеепроизнесъл положително относно съвместимостта

сДирективата за оборудване под налягане: <Q>

Atsakingos institucijos, kuri davė teigiamą sprendimą pagal slėginės

įrangos direktyvą pavadinimas ir adresas: <Q>

Sertifikācijas institūcijas, kura ir devusi pozitīvu slēdzienu par atbilstību

Spiediena lekārtu Direktīvai, nosaukums un

adrese: <Q>

Tätä ilmoitusta koskevien mallien rakennemäärittely:

Specifikace designu modelů, ke kterým se vztahuje toto prohlášení:

Specifikacije dizajna za modele na koje se ova izjava odnosi:

A jelen nyilatkozat tárgyát képező modellek tervezési jellemzői:

Specyfikacje konstrukcyjne modeli, których dotyczy deklaracja:

13141516171819

pokračování z předchozí strany:

fortsettelse fra forrige side:

jatkoa edelliseltä sivulta:

13

14

12

continuação da página anterior:

продолжение предыдущей страницы:

fortsat fra forrige side:

fortsättning från föregående sida:

09

10

11

08

Προδιαγραφές Σχεδιασμού των μοντέλων με τα οποία σχετίζεται η δήλωση:

Especificações de projecto dos modelos a que se aplica esta declaração:

Проектные характеристики моделей, к которым относится настоящее заявление:

Typespecifikationer for de modeller, som denne erklæring vedrører:

Designspecifikationer för de modeller som denna deklaration gäller:

0708091011

continuación de la página anterior:

continua dalla pagina precedente:

συνέχεια από την προηγούμενη σελίδα:

06

07

05

Najveći dopušten tlak (PS): <K> (bar)

Specificaţiile de proiectare ale modelelor la care se referă această declaraţie:

Specifikacije tehničnega načrta za modele, na katere se nanaša ta deklaracija:

∙ 15

Maks. tilladt tryk (PS): <K> (bar)

∙ 10

Konstruksjonsspesifikasjoner for de modeller som berøres av denne deklarasjonen: 12

Pressione massima consentita (PS): <K> (bar)

∙ 06

*TSmin: Minimalna temperatura po stronie niskociśnieniowej: <L> (°C)

*TSmax: Temperatura nasycenia odpowiadająca maksymalnemu

dopuszczalnemu ciśnieniu (PS): <M> (°C)

Czynnik chłodniczy: <N>

Nastawa ciśnieniowego urządzenia bezpieczeństwa: (bar)

Numer fabryczny oraz rok produkcji: patrz tabliczka znamionowa modelu

Presiune maximă admisibilă (PS): <K> (bar)

Temperatură minimă/maximă admisibilă (TS*):

*TSmin: Temperatură minimă pe partea de presiune joasă: <L> (°C)

Najniža/najviša dopuštena temperatura (TS*):

*TSmin: Najniža temperatura u području niskog tlaka: <L> (°C)

*TSmax: Standardna temperatura koja odgovara najvećem dopuštenom

tlaku (PS): <M> (°C)

Rashladno sredstvo: <N>

Postavke sigurnosne naprave za tlak: (bar)

Proizvodni broj i godina proizvodnje: pogledajte natpisnu pločicu modela

Legnagyobb megengedhető nyomás (PS): <K> (bar)

Legkisebb/legnagyobb megengedhető hőmérséklet (TS*):

*TSmin: Legkisebb megengedhető hőmérséklet a kis nyomású oldalon:

<L> (°C)

*TSmax: A legnagyobb megengedhető nyomásnak (PS) megfelelő

telítettségi hőmérséklet: <M> (°C)

Hűtőközeg: <N>

A túlnyomás-kapcsoló beállítása: (bar)

Gyártási szám és gyártási év: lásd a berendezés adattábláján

Maksymalne dopuszczalne ciśnienie (PS): <K> (bar)

∙

∙∙∙∙∙

(°C)

Kølemiddel: <N>

Indstilling af tryksikringsudstyr: (bar)

Produktionsnummer og fremstillingsår: se modellens fabriksskilt

Maximalt tillåtet tryck (PS): <K> (bar)

Min/max tillåten temperatur (TS*):

*TSmin: Minimumtemperatur på lågtryckssidan: <L> (°C)

*TSmax: Mättnadstemperatur som motsvarar maximalt tillåtet tryck (PS):

<M> (°C)

Min./maks. tilladte temperatur (TS*):

*TSmin: Min. temperatur på lavtrykssiden: <L> (°C)

*TSmax: Mættet temperatur svarende til maks. tilladte tryk (PS): <M>

∙

∙∙∙∙∙

Temperatura minima/massima consentita (TS*):

*TSmin: temperatura minima nel lato di bassa pressione: <L> (°C)

*TSmax: temperatura satura corrispondente alla pressione massima

consentita (PS): <M> (°C)

Refrigerante: <N>

Impostazione del dispositivo di controllo della pressione: (bar)

Numero di serie e anno di produzione: fare riferimento alla targhetta del

∙

modello

∙∙∙∙∙

Köldmedel: <N>

∙∙∙∙∙

Mέγιστη επιτρεπόμενη πίεση (PS): <K> (bar)

Ελάχιστη/μέγιστη επιτρεπόμενη θερμοκρασία (TS*):

*TSmin: Ελάχιστη θερμοκρασία για την πλευρά χαμηλής πίεσης: <L>

(°C)

*TSmax: Κορεσμένη θερμοκρασία που αντιστοιχεί με τη μέγιστη

Minimalna/maksymalna dopuszczalna temperatura (TS*):

∙∙∙∙∙

Inställning för trycksäkerhetsenhet: (bar)

Tillverkningsnummer och tillverkningsår: se modellens namnplåt

Maksimalt tillatt trykk (PS): <K> (bar)

Minimalt/maksimalt tillatt temperatur (TS*):

επιτρεπόμενη πίεση (PS): <M> (°C)

Ψυκτικό: <N>

Ρύθμιση της διάταξης ασφάλειας πίεσης: (bar)

Αριθμός κατασκευής και έτος κατασκευής: ανατρέξτε στην πινακίδα

∙∙∙∙∙

*TSmin: Minimumstemperatur på lavtrykkssiden: <L> (°C)

*TSmax: Metningstemperatur i samsvar med maksimalt tillatt trykk (PS):

<M> (°C)

Kjølemedium: <N>

Innstilling av sikkerhetsanordning for trykk: (bar)

Produksjonsnummer og produksjonsår: se modellens merkeplate

∙∙∙∙∙

αναγνώρισης του μοντέλου

Pressão máxima permitida (PS): <K> (bar)

Temperaturas mínima e máxima permitidas (TS*):

*TSmin: Temperatura mínima em baixa pressão: <L> (°C)

*TSmax: Temperatura de saturação correspondente à pressão máxima

permitida (PS): <M> (°C)

*TSmax: Temperatură de saturaţie corespunzând presiunii maxime

Suurin sallittu paine (PS): <K> (bar)

Pienin/suurin sallittu lämpötila (TS*):

*TSmin: Alhaisin matalapainepuolen lämpötila: <L> (°C)

*TSmax: Suurinta sallittua painetta (PS) vastaava kyllästyslämpötila:

<M> (°C)

Refrigerante: <N>

Regulação do dispositivo de segurança da pressão: (bar)

Número e ano de fabrico: consultar a placa de especificações

daunidade

Максимально допустимое давление (PS): <K> (бар)

∙∙∙∙∙

admisibile (PS): <M> (°C)

Agent frigorific: <N>

Reglarea dispozitivului de siguranţă pentru presiune: (bar)

Numărul de fabricaţie şi anul de fabricaţie: consultaţi placa de identificare

a modelului

∙∙∙

Kylmäaine: <N>

Varmuuspainelaitteen asetus: (bar)

Valmistusnumero ja valmistusvuosi: katso mallin nimikilpi

Maximální přípustný tlak (PS): <K> (bar)

Minimální/maximální přípustná teplota (TS*):

*TSmin: Minimální teplota na nízkotlaké straně: <L> (°C)

*TSmax: Saturovaná teplota odpovídající maximálnímu přípustnému

tlaku (PS): <M> (°C)

Chladivo: <N>

Nastavení bezpečnostního tlakového zařízení: (bar)

∙∙∙∙∙

Минимально/Максимально допустимая температура (TS*):

*TSmin: Минимальная температура на стороне низкого давления:

<L> (°C)

*TSmax: Температура кипения, соответствующая максимально

допустимому давлению (PS): <M> (°C)

Хладагент: <N>

∙∙∙

Výrobní číslo a rok výroby: viz typový štítek modelu

∙∙∙

Настройка устройства защиты по давлению: (бар)

Заводской номер и год изготовления: смотрите паспортную табличку

модели

Název a adresa informovaného orgánu, který vydal pozitivní posouzení

shody se směrnicí o tlakových zařízeních: <Q>

Naziv i adresa prijavljenog tijela koje je donijelo pozitivnu prosudbu o

usklađenosti sa Smjernicom za tlačnu opremu: <Q>

A nyomástartó berendezésekre vonatkozó irányelvnek való

megfelelőséget igazoló bejelentett szervezet neve és címe: <Q>

Nazwa i adres Jednostki notyfikowanej, która wydała pozytywną opinię

dotyczącą spełnienia wymogów Dyrektywy dot. Urządzeń Ciśnieniowych:

<Q>

Denumirea şi adresa organismului notificat care a apreciat pozitiv

141516

Navn og adresse på bemyndiget organ, der har foretaget en positiv

bedømmelse af, at udstyret lever op til kravene i PED (Direktiv for

Trykbærende Udstyr): <Q>

Namn och adress för det anmälda organ som godkänt uppfyllandet av

tryckutrustningsdirektivet: <Q>

Nome e indirizzo dell’Ente riconosciuto che ha riscontrato la conformità

Navn på og adresse til det autoriserte organet som positivt bedømte

alla Direttiva sulle apparecchiature a pressione: <Q>

Όνομα και διεύθυνση του Κοινοποιημένου οργανισμού που απεφάνθη

θετικά για τη συμμόρφωση προς την Οδηγία Εξοπλισμών υπό Πίεση:

<Q>

Nome e morada do organismo notificado, que avaliou favoravelmente a

conformarea cu Directiva privind echipamentele sub

samsvar med direktivet for trykkutstyr (Pressure Equipment Directive):

<Q>

Sen ilmoitetun elimen nimi ja osoite, joka teki myönteisen päätöksen

painelaitedirektiivin noudattamisesta: <Q>

conformidade com a directiva sobre equipamentos pressurizados: <Q>

Название и адрес органа технической экспертизы, принявшего

положительное решение о соответствии Директиве об оборудовании

под давлением: <Q>

presiune: <Q>

Shigeki Morita

Director

Ostend, 2nd of October 2017

suite de la page précédente:

Fortsetzung der vorherigen Seite:

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

vervolg van vorige pagina:

04

02

01 continuation of previous page:

03

Maximum allowable pressure (PS): <K> (bar)

Minimum/maximum allowable temperature (TS*):

*TSmin: Minimum temperature at low pressure side: <L> (°C)

*TSmax: Saturated temperature corresponding with the maximum

allowable pressure (PS): <M> (°C)

Refrigerant: <N>

Setting of pressure safety device: (bar)

Manufacturing number and manufacturing year: refer to model nameplate

Maximal zulässiger Druck (PS): <K> (Bar)

Minimal/maximal zulässige Temperatur (TS*):

*TSmin: Mindesttemperatur auf der Niederdruckseite: <L> (°C)

*TSmax: Sättigungstemperatur die dem maximal zulässigen Druck (PS)

entspricht: <M> (°C)

Kältemittel: <N>

Einstellung der Druck-Schutzvorrichtung: (Bar)

Herstellungsnummer und Herstellungsjahr: siehe Typenschild

desModells

Pression maximale admise (PS): <K> (bar)

Température minimum/maximum admise (TS*):

*TSmin: température minimum côté basse pression: <L> (°C)

*TSmax: température saturée correspondant à la pression maximale

admise (PS): <M> (°C)

Réfrigérant: <N>

Réglage du dispositif de sécurité de pression: (bar)

Numéro de fabrication et année de fabrication: se reporter à la plaquette

signalétique du modèle

Maximaal toelaatbare druk (PS): <K> (bar)

Design Specifications of the models to which this declaration relates:

Konstruktionsdaten der Modelle auf die sich diese Erklärung bezieht:

Spécifications de conception des modèles auxquels se rapporte cette déclaration:

Ontwerpspecificaties van de modellen waarop deze verklaring betrekking heeft:

Especificaciones de diseño de los modelos a los cuales hace referencia esta declaración:

Specifiche di progetto dei modelli cui fa riferimento la presente dichiarazione:

∙

0102030405

∙∙∙∙∙

Minimaal/maximaal toelaatbare temperatuur (TS*):

*TSmin: Minimumtemperatuur aan lagedrukzijde: <L> (°C)

*TSmax: Verzadigde temperatuur die overeenstemt met de maximaal

toelaatbare druk (PS): <M> (°C)

Koelmiddel: <N>

Instelling van drukbeveiliging: (bar)

Fabricagenummer en fabricagejaar: zie naamplaat model

Presión máxima admisible (PS): <K> (bar)

Temperatura mínima/máxima admisible (TS*):

*TSmin: Temperatura mínima en el lado de baja presión: <L> (°C)

*TSmax: Temperatura saturada correspondiente a la presión máxima

admisible (PS): <M> (°C)

Refrigerante: <N>

Ajuste del presostato de seguridad: (bar)

Número de fabricación y año de fabricación: consulte la placa

deespecificaciones técnicas del modelo

Name and address of the Notified body that judged positively

oncompliance with the Pressure Equipment Directive: <Q>

Name und Adresse der benannten Stelle, die positiv unter Einhaltung der

Druckanlagen-Richtlinie urteilte: <Q>

Nom et adresse de l’organisme notifié qui a évalué positivement la

conformité à la directive sur l’équipement de pression: <Q>

Naam en adres van de aangemelde instantie die positief geoordeeld

heeft over de conformiteit met de Richtlijn Drukapparatuur: <Q>

Nombre y dirección del Organismo Notificado que juzgó positivamente el

∙∙∙∙∙

∙∙∙

0102030405

cumplimiento con la Directiva en materia de Equipos de Presión: <Q>

2P452548-2B

Sadržaj

1 O dokumentaciji 6

1.1 O ovom dokumentu ................................................................... 6

Za instalatera 6

2 O pakiranju 6

2.1 Vanjska jedinica ........................................................................ 6

2.1.1 Za uklanjanje dodatnog pribora s vanjske jedinice ..... 6

2.1.2 Uklanjanje transportnog učvršćenja............................ 6

3 O jedinicama 6

3.1 O unutarnjoj jedinici................................................................... 6

3.2 Raspored sustava ..................................................................... 7

3.3 O nutarnjim jedinicama.............................................................. 7

3.3.1 O ponovnom korištenju postojećih izmjenjivača

topline ......................................................................... 7

4 Priprema 7

4.1 Priprema mjesta ugradnje ......................................................... 7

4.1.1 Zahtjevi mjesta za postavljanje vanjske jedinice......... 7

4.2 Priprema cjevovoda rashladnog sredstva ................................. 7

4.2.1 O ponovnom korištenju postojećeg cjevovoda ........... 7

4.2.2 Zahtjevi za cjevovod rashladnog sredstva.................. 8

4.2.3 Materijal cijevi rashladnog sredstva............................ 8

4.2.4 Izbor dimenzija cijevi................................................... 8

4.2.5 Izbor razvodnika za rashladno sredstvo ..................... 8

4.2.6 Duljina i visinska razlika cjevovoda rashladnog

sredstva ...................................................................... 9

4.2.7 Odabir ekspanzionog ventila....................................... 9

4.3 Priprema električnog ožičenja ................................................... 9

4.3.1 Zahtjevi za sigurnosnu napravu.................................. 9

5 Instalacija 10

5.1 Otvaranje jedinica...................................................................... 10

5.1.1 Za otvaranje vanjske jedinice...................................... 10

5.2 Montaža vanjske jedinice .......................................................... 10

5.2.1 Priprema konstrukcije za postavljanje......................... 10

5.2.2 Za instaliranje vanjske jedinice ................................... 10

5.2.3 Za sprečavanje prevrtanja vanjske jedinice................ 10

5.3 Priključivanje cjevovoda rashladnog sredstva........................... 10

5.3.1 Korištenje zapornog ventila i servisnog priključka ...... 10

5.3.2 Uklanjanje zgnječenih cijevi........................................ 12

5.3.3 Smjernice kod postavljanja staklenog okna................ 12

5.3.4 Smjernice kod postavljanja sušila............................... 12

5.3.5 Za priključivanje cjevovoda rashladnog sredstva na

vanjsku jedinicu........................................................... 13

5.4 Provjera cjevovoda rashladnog sredstva .................................. 14

5.4.1 O provjeri cjevovoda rashladnog sredstva.................. 14

5.4.2 Ispitivanje cjevovoda rashladnog sredstva: Opće

smjernice..................................................................... 14

5.4.3 Ispitivanje cjevovoda rashladnog sredstva: Pojačano 14

5.4.4 Izvođenje tlačne probe................................................ 14

5.4.5 Izvođenje vakuumskog isušivanja............................... 15

5.5 Izoliranje cijevi rashladnog sredstva.......................................... 15

5.6 Punjenje rashladnog sredstva ................................................... 15

5.6.1 Mjere opreza kod punjenja rashladnog sredstva ........ 15

5.6.2 Za određivanje dodatne količine rashladnog sredstva 15

5.6.3 Punjenje rashladnog sredstva..................................... 16

5.6.4 Kôdovi grešaka kod punjenja rashladnog sredstva .... 17

5.6.5 Za pričvršćivanje naljepnice o fluoriranim

stakleničkim plinovima ................................................ 17

5.7 Spajanje električnog ožičenja.................................................... 18

5.7.1 Vanjsko ožičenje: Pregledni prikaz ............................. 18

5.7.2 Smjernice pri izbijanju perforiranih otvora................... 19

5.7.3 Smjernice za spajanje električnog ožičenja ................ 19

5.7.4 Za spajanje električnog ožičenja vanjske jedinice ....... 19

6 Konfiguracija 20

6.1 Podešavanja na mjestu ugradnje ............................................... 20

6.1.1 O podešavanju sustava ............................................... 20

6.1.2 Pristup komponentama podešavanja sustava ............. 21

6.1.3 Komponente podešavanja sustava.............................. 21

6.1.4 Pristup modu 1 ili 2 ...................................................... 21

6.1.5 Korištenje moda 1........................................................ 22

6.1.6 Korištenje moda 2........................................................ 22

6.1.7 Mod 1 (i podrazumijevana situacija): Postavke

nadzora ........................................................................ 22

6.1.8 Mod 2: Podešavanje na mjestu ugradnje..................... 22

6.1.9 Spajanje PC konfiguratora s vanjskom jedinicom........ 23

7 Puštanje u rad 24

7.1 Mjere opreza kod puštanja u rad................................................ 24

7.2 Kontrolni popis prije puštanja u pogon ....................................... 24

7.3 Kontrolni popis tijekom puštanja u pogon................................... 24

7.3.1 O pokusnom radu ........................................................ 24

7.3.2 Da biste izvršili pokusni rad (Predočnik sa 7

svjetlećih dioda (LED))................................................. 24

7.3.3 Ispravci nakon nenormalnog završetka pokusnog

rada.............................................................................. 25

7.3.4 Rad s jedinicom ........................................................... 25

8 Uklanjanje problema 25

8.1 Rješavanje problema na osnovi kôdova grešaka....................... 25

8.1.1 Za prikaz kôdova greške posljednjih neispravnosti...... 25

8.1.2 Kôdovi grešaka: Pregledni prikaz ................................ 26

9 Tehnički podaci 27

9.1 Servisni prostor: Vanjska jedinica .............................................. 27

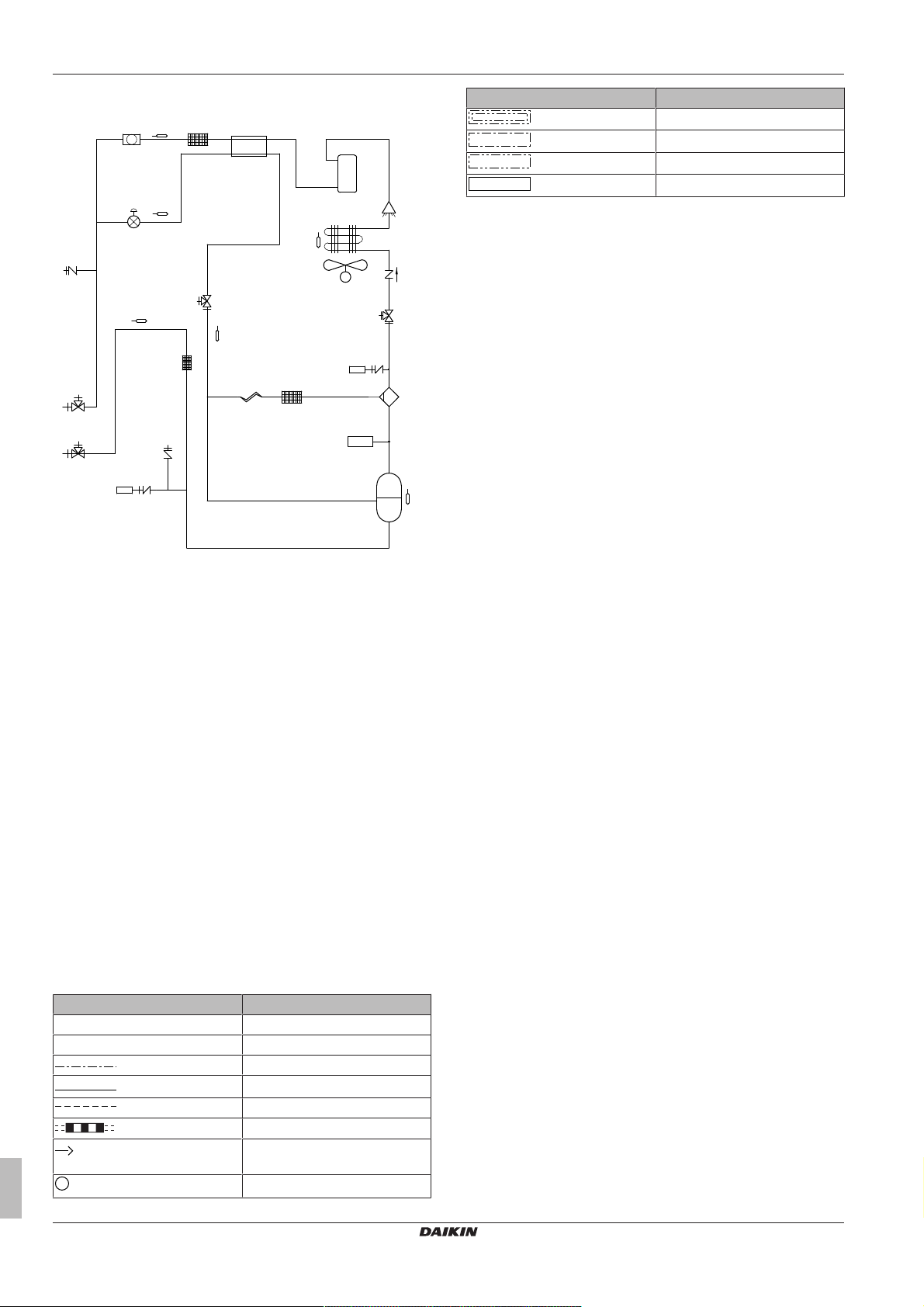

9.2 Shema cjevovoda: vanjska jedinica ........................................... 28

9.3 Shema ožičenja: vanjska jedinica .............................................. 28

Za korisnika 29

10 O sustavu 29

10.1 Raspored sustava ...................................................................... 29

11 Rad 29

11.1 Raspon rada............................................................................... 29

11.2 Rukovanje sustavom .................................................................. 29

11.2.1 O rukovanju sustavom ................................................. 29

12 Održavanje i servisiranje 29

12.1 O rashladnom sredstvu .............................................................. 29

12.2 Jamstvo i servisiranje nakon prodaje ......................................... 30

12.2.1 Trajanje jamstva........................................................... 30

12.2.2 Preporučeno održavanje i pregledi .............................. 30

13 Otklanjanje smetnji 30

13.1 Simptomi koji NISU neispravnost sustava.................................. 31

13.1.1 Simptom: Sustav ne radi.............................................. 31

13.1.2 Simptom : Uređaj se ne zaustavlja odmah nakon

prestanka rada ............................................................. 31

13.1.3 Simptom : Šum (vanjska jedinica)................................ 31

13.1.4 Simptom: Iz jedinice izlazi prašina............................... 31

13.1.5 Simptom: Ventilator vanjske jedinice se ne okreće...... 31

14 Premještanje 31 15 Odlaganje na otpad 31

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Priručnik za postavljanje i upotrebu

1 O dokumentaciji

1×

(10.1 N·m)

1 O dokumentaciji

1.1 O ovom dokumentu

Ciljana publika

Ovlašteni instalateri + krajnji korisnici

INFORMACIJE

Ovaj uređaj namijenjen je za upotrebu od strane stručnjaka ili obučenih korisnika u trgovinama, lakoj industriji i na poljoprivrednim dobrima ili za upotrebu u poslovne svrhe od strane laika.

Komplet dokumentacije

Ovaj dokument dio je kompleta dokumentacije. Cijeli komplet obuhvaća:

▪ Opće sigurnosne mjere opreza:

▪ Sigurnosne upute koje morate pročitati prije postavljanja ▪ Format: Papir (u kutiji s vanjskom jedinicom)

Za instalatera

▪ Priručnik za postavljanje i rad vanjske jedinice:

▪ Upute za postavljanje i upotrebu ▪ Format: Papir (u kutiji s vanjskom jedinicom)

▪ Vodič provjera za instalatera i korisnika:

▪ Priprema za postavljanje, referentni podaci,… ▪ Detaljne upute korak-po-korak i informacije kao podloga za

osnovno i napredno korištenje

▪ Format: Digitalne datoteke na http://www.daikineurope.com/

support-and-manuals/product-information/

Najnovije revizije priložene dokumentacije možete pronaći na regionalnim internetskim stranicama tvrtke Daikin ili zatražiti od trgovca.

Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su prijevodi.

Tehničko-inžinjerski podaci

▪ Podset najnovijih tehničkih podataka dostupan je na regionalnim

Daikin internetskim stranicama (javno dostupno).

▪ Potpuni set najnovijih tehničkih podataka dostupan je na Daikin

extranetu (potrebna autentikacija).

2 O pakiranju

2.1 Vanjska jedinica

2.1.1 Za uklanjanje dodatnog pribora s vanjske jedinice

1 Uklonite servisni poklopac. Vidi "5.1.1 Za otvaranje vanjske

jedinice"na stranici10.

2 Uklonite pribor.

a Opće mjere opreza

b Priručnik za postavljanje i rad vanjske jedinice

c Naljepnica o fluoriranim stakleničkim plinovima

d Višejezična naljepnica o fluoriranim stakleničkim plinovima

e Pribor za plinsku cijev 1 (Ø15,9mm do 19,1mm)

f Pribor za plinsku cijev 2 (Ø19,1mm)

g Pribor za plinsku cijev 3 (Ø19,1mm)

2 Uklonite i bacite transportno učvršćenje (b). 3 Uklonite i bacite podlošku (c). 4 Ponovo zavrnite maticu (a) vijka za učvršćenje kompresora i

stegnite momentom od 10,1N•m.

3 O jedinicama

3.1 O unutarnjoj jedinici

Ovaj priručnik za postavljanje odnosi se na ZEAS kondenzacijsku jedinicu.

Ove su jedinice namijenjene za postavljanje izvana i upotrebljavaju se za aplikacije hlađenja zrak - zrak.

2.1.2 Uklanjanje transportnog učvršćenja

OBAVIJEST

Ako se jedinica pusti u rad s transportnim učvršćenjem, mogu se javiti neuobičajene vibracije i buka.

Transportna učvršćenja kompresora se moraju ukloniti. Ugrađena je ispod noge kompresora da se zaštiti tijekom prijevoza. Postupite kako prikazuje slika i kako je dolje opisano.

1 Uklonite maticu (a) vijka za učvršćenje kompresora.

Priručnik za postavljanje i upotrebu

Karakteristike LRMEQ3 LRMEQ4

Kapacitet (hlađenje) Predviđena temperatura okoline

(hlađenje)

(a) Kapacitet mjeren u slijedećim uvjetima: okolna temperatura

(a)

32°C, temperatura isparavanja –10°C, pregrijavanje 10K.

Zrakom hlađena rashladna kondenzacijska jedinica

5,90kW 8,40kW

–20~43°CDB

LRMEQ3+4BY1

4P495373-1B – 2018.04

4 Priprema

cb da

3.2 Raspored sustava

a Vanjska jedinica (ZEAS kondenzacijska jedinica) b Cjevovod za rashladno sredstvo c Unutarnja jedinica (Zavojnica puhala) d Unutarnja jedinica (Vitrina)

3.3 O nutarnjim jedinicama

OBAVIJEST

Kako biste bili sigurni da će vaš sastavljeni sustav (vanjska jedinica + nutarnja jedinica(e)) raditi, trebate se upoznati s najnovijim tehničkim inženjerskim podacima za ZEAS kondenzacijsku jedinicu.

ZEAS kondenzacijska jedinica može se kombinirati s više tipova unutarnjih jedinica treće strane i namijenjena je za korištenje samo sa R410A.

Kod spajanja unutarnjih jedinica, vodite računa o slijedećem: ▪ Ekspanzioni ventil. Na svaku unutarnju jedinicu postavite jedan

R410A ekspanzioni ventil. Izolirajte blok osjetnika ekspanzionog ventila.

INFORMACIJE

▪ Ugradite ili mehanički termostatski ekspanzioni ventil ili

elektronički ekspanzioni ventil (proporcionalnog ili pulsnog tipa).

▪ Kod ugradnje elektroničkog ekspanzionog ventila

pulsnog tipa, pazite da zaštitite cjevovod od valova tlaka uzrokovanih otvaranjem i zatvaranjem ventila. Za ugradnju ovog ekspanzionog ventila pulsnog tipa odgovoran je instalater.

Više podataka potražite pod naslovom "4.2.7 Odabir ekspanzionog

ventila"na stranici9.

▪ Elektromagnetski ventil. Za svaku unutarnju jedinicu ugradite

R410A elektroventil (s diferencijalnim tlakom otvaranja od 3,5MPa [35bar] ili više) na primarnoj strani ekspanzionog ventila.

▪ Filtar. Za svaku unutarnju jedinicu ugradite filtar na primarnoj

strani elektro-ventila. Finoću mrežice filtra odredite na osnovi veličine navedene za upotrijebljeni elektroventil i ekspanzioni ventil.

▪ Protok rashladnog sredstva. Odredite put polaganja do

izmjenjivača topline unutarnje jedinice tako da tok rashladnog sredstva bude od vrha prema dolje.

▪ Tip odleđivanja. Za načine odleđivanja upotrijebite ili odleđivanje

izvan ciklusa ili odleđivanje električnim grijačem. NEMOJTE koristiti načine odleđivanja vrućim plinom.

3.3.1 O ponovnom korištenju postojećih izmjenjivača topline

U nekim slučajevima možete ponovo koristiti postojeće unutarnje izmjenjivače topline, u ostalima ne.

Ponovno korištenje NIJE dopušteno

Postojeće unutarnje izmjenjivače topline nemojte upotrebljavati u slijedećim slučajevima:

▪ Kada je predviđeni tlak nedovoljan. Minimalni predviđeni tlak =

2,5MPa ili 25bar

▪ Kada je put polaganja do izmjenjivača topline izveden tako da je

tok rashladnog sredstva odozdol prema gore. ▪ Ako je bakarni cjevovod ili ventilator korodirao. ▪ Kada je izmjenjivač topline izuzetno prljav. Količina stranih

materijala (uključujući ulja iz proizvodnje) mora biti ≤30mg/10m.

Dopušteno ponovno korištenje

U ostalima slučajevima osim gore navedenih, možete ponovo koristiti postojeće unutarnje izmjenjivače topline. Međutim, ako stara kondenzacijska jedinica NIJE koristila isto rashladno sredstvo (R410A) i isto ulje (FVC68D) kao i nova, morate očistiti cijevi izmjenjivača topline da uklonite sve zaostale naslage.

Ako stara kondenzacijska jedinica NIJE koristila isto rashladno sredstvo (R410A) kao i nova, sa sigurnošću utvrdite da je ekspanzioni ventil kompatibilan sa R410A.

4 Priprema

4.1 Priprema mjesta ugradnje

4.1.1 Zahtjevi mjesta za postavljanje vanjske

jedinice

Imajte na umu smjernice za razmake. Vidi poglavlje "Tehnički podaci", i slike na unutarnjoj strani prednjeg pokrova.

OPREZ

Uređaj nije za javnu uporabu, postavite ga u čuvani prostor, zaštitite ga od lakog pristupa.

Ova jedinica, unutarnja i vanjska, podesna je za postavljanje u prostorima za trgovinu i laku industriju.

OBAVIJEST

Ova oprema sukladna je razredu A norme EN55032/ CISPR 32. U stambenom okruženju ova oprema može uzrokovati radio smetnje.

INFORMACIJE

Razina tlaka zvuka je niža od 70dBA.

4.2 Priprema cjevovoda rashladnog

sredstva

4.2.1 O ponovnom korištenju postojećeg

cjevovoda

U nekim slučajevima možete ponovo koristiti postojeći cjevovod, u ostalima ne.

Ponovno korištenje nije dopušteno

Postojeći cjevovod nemojte upotrebljavati u slijedećim slučajevima: ▪ Kada je kompresor u staroj instalaciji imao problema (primjer: kvar

kompresora). Moguća posljedica: oksidirano rashladno ulje,

nakupine kamenca i drugi štetni utjecaji. ▪ Kada su unutarnja i vanjska jedinica bile dulje vrijeme odvojene od

cjevovoda. Moguća posljedica: voda i nečistoća u cijevima. ▪ Ako je bakreni cjevovod korodirao.

Dopušteno ponovno korištenje

U ostalima slučajevima osim gore navedenih, možete ponovo koristiti postojeće cijevi ali imajte na umu slijedeće:

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Priručnik za postavljanje i upotrebu

4 Priprema

2 3 3

Stavka Opis

Promjer cijevi Mora zadovoljavati zahtjeve. Vidi Materijal cijevi Duljina cijevi i visinska

"4.2.2Zahtjevi za cjevovod rashladnog sredstva"na stranici8.

razlika Izolacija cjevovoda Ako je oštećena, mora se zamijeniti.

Mora zadovoljavati zahtjeve. Vidi

"5.5Izoliranje cijevi rashladnog

sredstva"na stranici15.

Zavareni spojevi Obavezno provjeriti ima li curenja plina. Čišćenje cijevi Međutim, ako stara kondenzacijska jedinica

NIJE koristila isto rashladno sredstvo

(R410A) i isto ulje (FVC68D) kao i nova,

morate očistiti cijevi da uklonite sve

zaostale naslage.

4.2.2 Zahtjevi za cjevovod rashladnog sredstva

OBAVIJEST

Rashladno sredstvo R410A strogo zahtjeva da se sustav održava čistim, suhim i zatvorenim. Treba spriječiti miješanje stranih materijala (uključujući mineralna ulja i vlagu) u sustav.

OBAVIJEST

Cjevovod i drugi dijelovi pod tlakom moraju biti prikladni za dano rashladno sredstvo. Koristite bešavne bakrene cijevi za rashladno sredstvo, deoksidirane fosfornom kiselinom.

▪ Količina stranih materijala unutar cijevi (uključujući ulja iz

proizvodnje) smije biti ≤30mg/10m.

4.2.3 Materijal cijevi rashladnog sredstva

▪ Materijal cijevi: Bešavne bakrene deoksidirane fosfornom

kiselinom.

▪ Stupanj tvrdoće i debljina stjenke cijevi:

Vanjski promjer

Stupanj tvrdoće Debljina (t)

(Ø)

6,4mm (1/4")

Napušteno (O) ≥0,80mm 9,5mm (3/8") 12,7mm (1/2")

15,9mm (5/8") Napušteno (O) ≥0,99mm 19,1mm (3/4") Polu tvrdo (1/2H) ≥0,80mm

(a) Ovisno o važećim propisima i maksimalnom radnom tlaku

jedinice (vidi "PS High" na nazivnoj pločici jedinice), može biti potrebna veća debljina cijevi.

(a)

2 Unutarnja jedinica (Vitrina) 3 Unutarnja jedinica (Zavojnica puhala)

A~F Cijev za tekućinu

a~f Cjevovod plina

H Visinska razlika vanjska-unutarnja

U slučaju da potrebne dimenzije cijevi (dimenzije u inčima) nisu dostupne, dopušteno je također upotrijebiti i druge promjere (mm veličine), uzimajući u obzir slijedeće:

▪ Odaberite cijev koja je po dimenziji najbliža potrebnoj dimenziji. ▪ Upotrijebite odgovarajuće adaptere za prijelaze sa cijevi u inčima

na cijevi u mm (lokalna nabava).

▪ Treba podesiti dodatni izračun rashladnog sredstva kako je

navedeno u "5.6.2 Za određivanje dodatne količine rashladnog

sredstva"na stranici15.

A/a: Cjevovod između vanjske jedinice i razvodnika grananja

Cijev za tekućinu Ø9,5 mm Cijev za plin Ø19,1 mm

(a) Isti promjer kao i priključak na vanjsku jedinicu. (b) Upotrijebite cijevni pribor da prilagodite promjer zapornog

ventila vanjske jedinice (Ø15,9 mm) promjeru postojećeg cjevovoda (Ø19,1 mm).

(a)

(b)

B+C/b+c: Cjevovod između razvodnika grananja

Upotrijebite promjere ovisno o ukupnom kapacitetu unutrašnjih jedinica spojenih niže u toku.

Kapacitet Vanjski promjer

cijevi

Cijev za tekućinu <4,0kW Ø6,4mm

4,0≤x<8,4kW Ø9,5mm

Cijev za plin <1,0kW Ø9,5mm

1,0≤x<6,0kW Ø12,7mm 6,0≤x<8,4kW Ø15,9mm

D~F/d~f: Cjevovod između grananja cijevi i unutarnje jedinice

Upotrijebite iste promjere kao za spojeve (tekućina, plin) na unutarnjim jedinicama.

OBAVIJEST

Ako je samo 1 unutarnja jedinica spojena na vanjsku jedinicu, i spojevi na vanjsku jedinicu su različiti od onih na unutarnjoj jedinici, tada upotrijebite cijevi istog promjera kao što su i spojevi na vanjskoj jedinici, i ugradite odgovarajuće prilagodnike (prijelaze) što je moguće bliže unutarnjoj jedinici.

4.2.4 Izbor dimenzija cijevi

Odredite pravu dimenziju koristeći slijedeće tablice i danu shemu (samo za orijentaciju).

4.2.5 Izbor razvodnika za rashladno sredstvo

Za grananje rashladnog cjevovoda, dopušteno je koristiti T-komade, Y-komade, refnet spojeve i refnet čeone razvodnike. Moguće je koristiti opcijski komplet razvodnika rashladnog sredstva iz donje tablice.

Opis Naziv modela

Refnet čeoni razvodnik Refnet spoj

(b)

(a)

KHRQ22M29H KHRQ22M20T KHRQ22M29T9

Priručnik za postavljanje i upotrebu

1 Vanjska jedinica

(a) NEMOJTE spajati 2 ili više čeonih razvodnika u nizu. Za

plinsku stranu izaberite refnet čeoni razvodnik tako da je njegov promjer jednak promjeru glavnog cjevovoda ili jednak jednoj nadmjeri njegovog promjera.

LRMEQ3+4BY1

Zrakom hlađena rashladna kondenzacijska jedinica

4P495373-1B – 2018.04

4 Priprema

REMOTE

OFF

(b) Izaberite refnet spoj tako da se promjeri ulaznog i izlaznog

cjevovoda podudaraju s jednim od dobavljivih promjera refnet spoja. Za više informacija vidi "4.2.3Materijal cijevi

rashladnog sredstva"na stranici8 i "4.2.4Izbor dimenzija cijevi"na stranici8.

INFORMACIJE

Na refnet čeoni razvodnik se može spojiti najviše 8 grana.

4.2.6 Duljina i visinska razlika cjevovoda rashladnog sredstva

Duljina i visinska razlika cjevovoda mora biti u skladu sa slijedećim zahtjevima.

(vidi primjer u "4.2.4Izbor dimenzija cijevi"na stranici8)

Zahtjev Granica

Najveća stvarna duljina cijevi

50m

▪ Primjer: a+b+c+d2≤Granica

Maksimalna ukupna duljina cijevi

80m

▪ Primjer: a+b+c+d1+d2+e+f≤Granica

Maksimalna duljina prvi komplet

30m

grananja-unutarnja jedinica

▪ Primjer: b+c+d2≤Granica

Najveća visinska razlika vanjskaunutarnja

Vanjska viša od unutarnje

▪ Primjer: H≤Granica Vanjska niža od

20m

10m

unutarnje

Najveća visinska razlika unutarnja-

5m

unutarnja

4.2.7 Odabir ekspanzionog ventila

Ova jedinica ima veći omjer pothlađivanja za rashladnu tekućinu u usporedbi s jedinicama bez mehanizma pothlađivanja, jer se rashladna tekućina hladi u izmjenjivaču topline s dvostrukom cijevi (omjer pothlađivanja = temperatura kondenziranja–temperatura rashladne tekućine na izlazu vanjske jedinice).

Kada birate ekspanzioni ventil za opterećenje prema tehničkoj informaciji proizvođača ekspanzionog ventila, uzmite u obzir omjer pothlađivanja (K) za rashladnu tekućinu u donjoj tablici.

Omjer pothlađivanja (K)

Te –20°C –15°C –10°C –5°C 0°C 5°C

20°C 10 9 8 7 6 5 25°C 11 10 9 8 7 6 30°C 12 11 10 9 8 7 35°C 13 12 11 10 9 8 40°C 14 13 12 11 10 9 45°C 15 14 13 12 11 10 50°C 16 15 14 13 12 11 55°C 16 15 14 13 12 11

4.3 Priprema električnog ožičenja

4.3.1 Zahtjevi za sigurnosnu napravu

Električno napajanje

Električno napajanje mora biti zaštićeno potrebnim sigurnosnim uređajima, tj. glavnim prekidačem, sa sporim osiguračem na svakoj fazi i s uzemljenom zaštitnom sklopkom sukladno važećim propisima.

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Odabir i dimenzioniranje ožičenja treba izvršiti u skladu s važećim propisima na osnovi podataka navedenih u donjoj tablici.

Model Minimalna

jakost struje

Preporučeni

osigurači

Električno

napajanje

kruga

LRMEQ3 6,5A 16A 3N~ 50Hz LRMEQ4 9,1A

380-415V

Sklopka za daljinsko uključivanje, sklopka za tihi rad i izlaz ožičenja signala

OBAVIJEST Sklopka daljinsko rukovanje. Jedinica je tvornički

opremljena sklopkom za rukovanje s kojom možete uključivati/isključivati rad jedinice. Ako želite daljinski uključiti/isključiti rad vanjske jedinice, potrebna je sklopka za daljinsko rukovanje. Upotrijebite beznaponski kontakt za mikrostruju (≤1 mA, 12 V DC). Spojite na X2M/C+D, i podesite na "Remote ".

Sklopka za rukovanje se nalazi u razvodnoj kutiji (vidi ilustraciju dolje).

Sklopka za rukovanje se može postaviti u tri slijedeća položaja:

Postavke sklopke za

Funkcija

rukovanje

OFF Rad jedinice isključen (OFF) ON Rad jedinice uključen (ON) Remote Jedinicom se upravlja (UKLJUČIVANJE/

ISKLJUČIVANJE) daljinskim upravljačem

OBAVIJEST Sklopka za tihi rad. Ako želite daljinski uključiti/isključiti

tihi rad (vidi postavku [2‑18]), morate instalirati sklopku za tihi rad. Upotrijebite beznaponski kontakt za mikrostruju (≤1mA, 12VDC). Spojite na X2M/A+B.

OBAVIJEST Izlazni signali. Vanjska jedinica je opremljena stezaljkom

(X3M) koja može biti izlaz za 4 različita signala. Signal je 220~240 V izmjenično. Maksimalno opterećenje za sve signale je 0,5 A. Jedinica šalje signal u slijedećim situacijama:

▪ C/C1: signal oprez – preporučljiva veza – kada se javi

greška koja ne zaustavlja rad jedinice.

▪ C/W1: signal upozorenje – preporučljiva veza – kada

se javi greška koja uzrokuje zaustavljanje rada jedinice.

▪ R/P2: signal rad – opcijska veza – kada kompresor

radi.

▪ P1/P2: signal rukovanje – obavezna veza – kada se

upravlja elektroventilom unutarnje jedinice.

Ožičenje Obloženi kabel (2 žice)

Obloženi plastični priključni kabel

0,75~1,25mm²

Najveća duljina ožičenja 130m

Priručnik za postavljanje i upotrebu

5 Instalacija

1×

(mm)

>150

620

350

(345-355)

4× M12

5 Instalacija

5.1 Otvaranje jedinica

5.1.1 Za otvaranje vanjske jedinice

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM POSLJEDICAMA

OPASNOST: RIZIK OD OPEKLINA

5.2 Montaža vanjske jedinice

5.2.1 Priprema konstrukcije za postavljanje

Pripremite 4 kompleta sidrenih vijaka, matica i podloški (nije u isporuci) kako slijedi:

OBAVIJEST

Vanjsku jedinicu pričvrstite temeljnim svornjacima i maticama s podložnim pločicama od smole (a). Ako se premaz na pričvrsnom dijelu oguli, matice lako zahrđaju.

5.2.2 Za instaliranje vanjske jedinice

5.2.3 Za sprečavanje prevrtanja vanjske jedinice

U slučaju postavljanja jedinice na mjestima gdje je snažan vjetar može nagnuti, poduzmite sljedeće mjere:

1 Pripremite 2 kabela kao što je naznačeno na ilustraciji (lokalna

nabava).

2 Postavite 2 kabela preko vanjske jedinice. 3 Umetnite gumeni podložak (lokalna nabava) između kabela i

vanjske jedinice kako biste spriječili grebanje boje kabelima.

4 Pričvrstite krajeve kabela i zategnite ih.

a Pazite da ne prekrijete ispusne otvore.

INFORMACIJE

Preporučena visina izbočenja gornjeg dijela vijaka je 20mm.

Priručnik za postavljanje i upotrebu

5.3 Priključivanje cjevovoda rashladnog sredstva

OPASNOST: RIZIK OD OPEKLINA

5.3.1 Korištenje zapornog ventila i servisnog priključka

Za rukovanje zapornim ventilom

▪ Pazite da za vrijeme rada sve zaporne ventile držite otvorene. ▪ Zaporni ventili tvornički su zatvoreni.

LRMEQ3+4BY1

Zrakom hlađena rashladna kondenzacijska jedinica

4P495373-1B – 2018.04

OBAVIJEST

a a

a bb c

Pored zapornih ventila za plinovitu i tekuću fazu vanjska jedinica ima i dva zaporna ventila za održavanje. Kada spajate cijev rashladnog sredstva na vanjsku jedinicu, NEMOJTE rukovati zapornim ventilima za održavanje. Tvornička postavka za te ventile je "otvoreno". Kada rukujete jedinicom, te ventile uvijek ostavite u otvorenom položaju. Rukovanje jedinicom s ventilima u zatvorenom položaju može prouzročiti kvar kompresora.

a Zaporni ventil za održavanje

Otvaranje zapornog ventila

1 Uklonite kapu sa zapornog ventila. 2 Umetnite imbus ključ u zaporni ventil i okrečite ga suprotno od

kazaljke sata.

5 Instalacija

3 Kada se zaporni ventil ne da dalje okretati, prekinite okretanje. 4 Postavite kapu na zaporni ventil.

Rezultat: Ventil je sada zatvoren.

Postupanje s poklopcem zapornog ventila

▪ Kapa zapornog ventila je zabrtvljena na mjestu označenom

strelicom. NE oštećujte ga.

▪ Nakon korištenja zapornog ventila, dobro stegnite kapu zapornog

ventila i provjerite da rashladno sredstvo nigdje ne curi. Moment sile zatezanja potražite u donjoj tablici.

OBAVIJEST Tekućina za brtvljenje navoja. Prije vraćanja poklopca

ventila na mjesto, nanesite tekućinu za brtvljenje navoja (NE na poklopac ili brtveni dosjed). U protivnom, u njega će ući kondenzirana voda od rose i zalediti se. Moguća posljedica: Deformacija, curenje rashladnog sredstva i neispravnost kompresora.

3 Kada se zaporni ventil ne da dalje okretati, prekinite okretanje. 4 Postavite kapu na zaporni ventil.

Rezultat: Ventil je sada otvoren.

Zatvaranje zapornog ventila

1 Uklonite kapu sa zapornog ventila. 2 Umetnite imbus ključ u zaporni ventil i okrečite ga suprotno od

kazaljke sata.

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

a Poklopac (NEMOJTE nanositi tekućinu za brtvljenje

navoja)

b Brtveni dosjed (NEMOJTE nanositi tekućinu za brtvljenje

navoja)

c Navoj vijka s tekućinom za brtvljenje navoja

Postupanje sa servisnim priključkom

▪ Uvijek upotrebljavajte gibljivu cijev za punjenje koja je opremljenu

s potisnim trnom za ventil, jer je servisni priključak ventila tipa Schrader.

▪ Nakon što ste koristili servisni priključak, sa sigurnošću utvrdite da

je kapa priključka dobro stegnuta. Moment sile zatezanja potražite u donjoj tablici.

▪ Nakon pritezanja kape servisnog priključka provjerite da nema

ispuštanja rashladnog sredstva.

OBAVIJEST Tekućina za brtvljenje navoja. Prije vraćanja poklopca

servisnog otvora na mjesto, nanesite tekućinu za brtvljenje navoja (NE na poklopac ili brtveni dosjed). U protivnom, u njega će ući kondenzirana voda od rose i zalediti se. Moguća posljedica: Deformacija, curenje rashladnog sredstva i neispravnost kompresora.

Priručnik za postavljanje i upotrebu

5 Instalacija

p<p

R410AN2

b c e

f g

A B

a b

a Poklopac (NEMOJTE nanositi tekućinu za brtvljenje

navoja)

b Brtveni dosjed (NEMOJTE nanositi tekućinu za brtvljenje

navoja)

c Navoj vijka s tekućinom za brtvljenje navoja

Zatezni momenti

4 Kada je skupljen sav plin i ulje iz zgnječenog cjevovoda,

odvojite cijev za punjenje i zatvorite servisne priključke

5 Odrežite donji dio cijevi zapornog ventila za plin i tekućinu duž

crne crte. Upotrijebite prikladan alat (npr., sjekač cijevi, škare).

Dimenzija zapornog

ventila

(mm)

Moment zatezanja N•m (zatvaranje u smjeru

kazaljke sata)

Vreteno

Tijelo

ventila

'Imbus'

ključ

Kapica

(poklopac

Servisni

priključak

ventila)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9

Ø15,9 13,5~16,5 6mm 22,5~27,5

5.3.2 Uklanjanje zgnječenih cijevi

UPOZORENJE

Bilo koja količina plina ili ulja preostala unutar zapornog ventila može razvaliti zgnječeni cjevovod.

Propust u pravilnom pridržavanju ovih uputa može prouzročiti oštećenje imovine ili tjelesne ozljede, koje ovisno o okolnostima mogu biti teške.

Primijenite slijedeći postupak za uklanjanje zgnječenog cjevovoda:

1 Skinite poklopac s ventila i provjerite da je zaporni ventil posve

zatvoren.

UPOZORENJE

Nemojte nikada lemljenjem uklanjati zgnječenu cijev. Bilo koja količina plina ili ulja preostala unutar zapornog

ventila može razvaliti zgnječeni cjevovod.

6 Prije nastavka spajanja cijevi na licu mjesta pričekajte dok ne

iskapa sve ulje u slučaju da punjenje nije završeno.

5.3.3 Smjernice kod postavljanja staklenog okna

Postavite stakleno okno na cijev za tekućinu:

Promjer 9,5mm Gdje/kako Postavite stakleno okno prije sušila, što je

moguće bliže vanjskoj jedinici. Postavite vodoravno.

2 Spojite crijevo jedinice za vakumiranje/punjenje preko

razvodnika na servisne ulaze svih zapornih ventila.

3 Uhvatite plin i ulje iz zgnječenog cjevovoda koristeći jedinicu za

izvlačenje.

Priručnik za postavljanje i upotrebu

a Servisni priključak i kapa servisnog priključka

b Zaporni ventil

c Priključak vanjskog cjevovoda

d Pokrov zapornog ventila

a Redukcijski tlačni ventil

b Dušik

c Vage

d Spremnik rashladnog sredstva R410A (sustav sifona)

e Vakuumska sisaljka

f Zaporni ventil tekuće faze g Zaporni ventil plinskog voda A Ventil A B Ventil B

OPREZ

Nemojte ispuštati plinove u atmosferu.

a Stakleno okno za promatranje b Sušilo

Kod tvrdog lemljenja

Pridržavajte se uputa za tvrdo lemljenje u priručniku staklenog okna.

5.3.4 Smjernice kod postavljanja sušila

OBAVIJEST

NEMOJTE uključivati jedinicu bez instaliranog sušila. Moguća posljedica: Neispravnost uređaja.

Postavite sušilo na cijev za tekućinu:

Tip sušila 80g (ekvivalent 100% molekularnog sita)

(DML083/DML083S: proizvodnja Danfoss)

Zrakom hlađena rashladna kondenzacijska jedinica

LRMEQ3+4BY1

4P495373-1B – 2018.04

5 Instalacija

a b

b d

4× Ø6 mm

a b c

a b f g

cde

e1 ecdf

d e1 e f

Gdje/kako Postavite sušilo iza staklenog okna, što je

Kod tvrdog lemljenja

Smjer protoka Ako je za sušilo naveden smjer protoka,

moguće bliže vanjskoj jedinici. Postavite vodoravno.

a Stakleno okno za promatranje b Sušilo

Pridržavajte se uputa za tvrdo lemljenje u priručniku sušila.

Uklonite poklopac sušila neposredno prije lemljenja (da se spriječi apsorpcija vlage iz zraka).

Ako se boja sušila spali tijekom lemljenja, popravite ju. U vezi pojedinosti o popravljanju boje, obratite se proizvođaču.

postavite ga u skladu s tim smjerom.

5.3.5 Za priključivanje cjevovoda rashladnog sredstva na vanjsku jedinicu

OBAVIJEST

▪ Svakako upotrijebite isporučene dodatne cijevi prilikom

postavljanja cjevovoda na radilištu.

▪ Provjerite da vanjski cjevovod ne dodiruje druge cijevi,

donju ploču ili bočnu ploču. Naročito kod donjeg i bočnog spajanja, svakako zaštitite cjevovod odgovarajućom izolacijom, kako biste spriječili da dođe u dodir s kućištem.

1 Učinite sljedeće:

▪ Uklonite servisni poklopac (a) pomoću odvijača (b). ▪ Uklonite ploču ulaza cijevi (c) pomoću odvijača (d).

2 Izaberite put vođenja cijevi (a, b ili c).

4 Učinite sljedeće:

▪ Spojite cijev za tekućinu (a) na zaporni ventil tekućine. ▪ Spojite cijev za plin (b) na zaporni ventil plina.

OBAVIJEST Kod tvrdog lemljenja: Prvo zalemite cijev na strani

tekućine, a zatim cijev na strani plina. Uvedite elektrodu s prednje strane jedinice, a plamenik s desne strane da biste tvrdo zalemili s plamenom usmjerenim prema van kako bi se izbjeglo paljenje zvučne izolacije kompresora i drugih cijevi.

a Elektroda b Vatrootporna ploča c Plamenik za lemljenje d Plamenovi e Zvučna izolacija kompresora f Cjevovod tekuće strane g Cjevovod plinske strane

▪ Spojite pribor za plinske cijevi (c, d, e) i odrežite ih na

potrebnu duljinu (e1). To je potrebno zato što je dimenzija plinskog zapornog ventila Ø15,9 dok je cjevovod između vanjske jedinice i prvog razvodnika rashladnog sredstva Ø19,1.

3 Ako ste izabrali vođenje cijevi prema dolje:

▪ Izbušite (a, 4×) i uklonite perforirane otvore (b). ▪ Izrežite proreze (c) pilom za metal.

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Mogućnost 1: Sprijeda

Mogućnost 2: U stranu

Priručnik za postavljanje i upotrebu

5 Instalacija

p<p

b c e

A B

Mogućnost 3: Prema dolje

c Pribor za plinsku cijev 1

d Pribor za plinsku cijev 2

e, e1 Pribor za plinsku cijev 3 (odrežite na potrebnu duljinu)

f Nije u isporuci

5 Ponovo učvrstite servisni poklopac i ploču ulaza cijevi. 6 Zabrtvite sve procjepe (primjer: a) da se spriječi ulazak snijega i

malih životinja u sustav.

5.4.2 Ispitivanje cjevovoda rashladnog sredstva: Opće smjernice

Spojite vakuumsku sisaljku preko razvodnika na servisni priključak svih zapornih ventila da se poveća učinkovitost (pogledajte

"5.4.3 Ispitivanje cjevovoda rashladnog sredstva: Pojačano" na stranici14).

OBAVIJEST

Koristite 2-stupanjsku vakuumsku sisaljku s nepovratnim ventilom ili elektroventilom, koja može vakumirati do tlaka od –⁠100,7kPa (−⁠1,007bar)(5Torr apsolutnog tlaka).

OBAVIJEST

Pazite da ulje iz sisaljke ne poteče u suprotnom smjeru u sustav dok sisaljka ne radi.

OBAVIJEST

Nemojte istiskivati zrak rashladnim sredstvima. Za vakuumiranje instalacije upotrijebite vakuumsku sisaljku.

5.4.3 Ispitivanje cjevovoda rashladnog sredstva: Pojačano

5.4 Provjera cjevovoda rashladnog

5.4.1 O provjeri cjevovoda rashladnog sredstva

Provjera cjevovoda rashladnog sredstva obuhvaća: ▪ Provjeriti ima li curenja na rashladnom cjevovodu. ▪ Izvršiti vakuumsko isušivanje da se iz cjevovoda rashladnog

sredstva ukloni sva vlaga, zrak ili dušik.

Ako postoji mogućnost da je u cjevovodu rashladnog sredstva prisutna vlaga (na primjer, kišnica može ući u cjevovod), najprije izvršite donji postupak vakuumskog isušivanja sve dok se ne ukloni sva vlaga.

Na svim cijevima unutar jedinice tvornički je ispitano da nema curenja.

Treba provjeravati samo cjevovod koji je spajan na mjestu ugradnje. Stoga, provjerite da su svi zaporni ventili vanjske jedinice čvrsto zatvoreni prije tlačne probe ili vakuumskog isušivanja.

Za više informacija o stanju ventila pogledajte "5.4.3 Ispitivanje

cjevovoda rashladnog sredstva: Pojačano"na stranici14.

Priručnik za postavljanje i upotrebu

UPOZORENJE

Poduzmite odgovarajuće mjere kako jedinica ne bi postala sklonište malim životinjama. U kontaktu s električnim dijelovima male životinje mogu izazvati neispravnosti u radu, pojavu dima ili vatre.

OBAVIJEST

Obavezno otvorite zaporne ventile nakon spajanja rashladnog cjevovoda i obavljenog vakuumskog sušenja. Pokretanje sustava sa zatvorenim zapornim ventilima može pokvariti kompresor.

sredstva

OBAVIJEST

Prije nego počnete tlačnu probu i vakuumiranje sa sigurnošću utvrdite da su svi ventili (ugrađeni na licu mjesta) OTVORENI (ne zaporni ventili vanjske jedinice!).

a Redukcijski tlačni ventil b Dušik c Vage d Spremnik rashladnog sredstva R410A (sustav sifona) e Vakuumska sisaljka

f Zaporni ventil tekuće faze

g Zaporni ventil plinskog voda A Ventil A B Ventil B C Ventil C

Ventil Stanje ventila

Ventil A Otvoren Ventil B Otvoren Ventil C Otvoren Zaporni ventil tekuće faze Zatvoren Zaporni ventil plinskog voda Zatvoren

OBAVIJEST

Unutarnje jedinice treba također podvrgnuti tlačnoj probi i vakumirati. Isto tako držite otvorene sve moguće ventile cjevovoda postavljanog na mjestu ugradnje.

5.4.4 Izvođenje tlačne probe

Tlačna proba mora zadovoljavati normu EN378‑2.

Provjera ima li curenja: Provjera curenja vakuuma

1 Vakumirajte sustav kroz cijevi za tekućinu i plin do tlaka od

–⁠100,7 kPa (–⁠1,007 bar)(5 Torr apsolutnog tlaka) dulje od 2 sata.

2 Kad se postigne taj tlak, isključite vakuumsku sisaljku i

provjerite da se tlak ne mijenja najmanje 1 minutu.

3 Ako se tlak diže, sustav možda sadrži vlagu (vidi dolje

vakuumsko isušivanje) ili propušta.

LRMEQ3+4BY1

Zrakom hlađena rashladna kondenzacijska jedinica

4P495373-1B – 2018.04

Provjera ima li curenja: Postupak ispitivanja

zabrtvljenosti

1 Ispunite vakuum tlačenjem dušika do tlaka od najmanje

0,2MPa (2bar).

▪ Nemojte nikada tlačiti visokotlačnu sekciju sustava na tlak

koji je veći od maksimalnog radnog tlaka od 4.0 MPa (40bar).

▪ Nemojte nikada tlačiti niskotlačnu sekciju sustava na tlak

koji je veći od tlaka predviđenog za unutarnju jedinicu.

2 Na svim spojevima cjevovoda provjerite propuštanje

nanošenjem posebne ispitne sapunice.

3 Ispustite sav dušik.

OBAVIJEST

Uvjerite se da je upotrijebljena ispitna sapunica nabavljena od Vašeg dobavljača opreme. Nemojte upotrebljavati običnu vodenu sapunicu jer može uzrokovati pucanje 'holender' matice (vodena sapunica može sadržavati soli koje upijaju vlagu koja će se zalediti kada se cijev ohladi), i/ili dovesti do korozije 'holender' spojeva (u vodi sapunice može biti amonijaka koji uzrokuje nagrizanje između mjedene matice i proširenja bakarne cijevi).

5.4.5 Izvođenje vakuumskog isušivanja

Da se ukloni sva vlaga iz sustava, postupite na slijedeći način:

1 Vakumirajte sustav najmanje 2 sata do konačnog vakuuma od

–⁠100,7kPa (–⁠1,007bar)(5Torr apsolutnog tlaka).

2 Kad se postigne taj tlak, isključite vakuumsku sisaljku i

provjerite da se tlak ne mijenja najmanje 1 sat.

3 Ako ne uspijete postići potreban vakuum u roku od 2 sata ili

zadržati vakuum najmanje 1 sat, sustav možda sadrži suviše vlage. U tom slučaj, ispunite vakuum tlačenjem dušika do tlaka od najmanje 0,05MPa (0,5bar) i ponovite korake od 1 do 3 sve dok se ne ukloni sva vlaga.

4 Ovisno o tome želite li odmah napuniti rashladno sredstvo kroz

servisni zapornog ventila tekućine ili ćete prvo izvršiti djelomično pred-punjenje kroz cijev za tekućinu, tada ili otvorite zaporne ventile vanjske jedinice, ili ih držite zatvorene. Za više podataka pogledajte "5.6.3 Punjenje rashladnog sredstva" na

stranici16.

5.5 Izoliranje cijevi rashladnog sredstva

Po završetku ispitivanja na nepropusnost i vakuumskog isušivanja, cjevovod se mora izolirati. Uzeti u obzir slijedeće točke:

▪ Pazite da u potpunosti izolirate priključni cjevovod i razvodnik za

rashladno sredstvo. ▪ Obavezno izolirajte cjevovod za tekućinu i plin (za sve jedinice). ▪ Kod određivanja debljine izolacije uzmite u obzir slijedeće:

Minimalna temperatura cijevi za tekućinu 5°C Minimalna temperatura cijevi za plin –20°C

Na površini izolacijskog materijala može se stvarati kondenzacija. ▪ Ako postoji mogućnost da kondenzat sa zapornog ventila kaplje u

unutarnju jedinicu kroz pukotine u izolaciji i cjevovodu zato što je

vanjska jedinica smještena višlje nego unutarnja jedinica, to se

mora spriječiti brtvljenjem spojeva. Vidi sliku dolje.

5 Instalacija

a Izolacioni materijal b Začepljivanje, itd.

5.6 Punjenje rashladnog sredstva

5.6.1 Mjere opreza kod punjenja rashladnog sredstva

UPOZORENJE

▪ Upotrebljavajte samo rashladno sredstvo R410A.

Druge tvari mogu prouzročiti eksploziju i nezgode.

▪ R410A sadrži fluorirane stakleničke plinove. Vrijednost

njegova potencijala globalnog zatopljenja (GWP) je 2087,5. NE ispuštajte te plinove u atmosferu.

▪ Prilikom punjenja rashladnog sredstva uvijek nosite

zaštitne rukavice i naočale.

OBAVIJEST

Ako je napajanje nekih jedinica isključeno, postupak punjenja se ne može pravilno dovršiti.

OBAVIJEST

Prije pokretanja postupka punjenja, provjerite da li predočnik sa 7 svjetlećih dioda - LED, pokazuje normalno stanje (vidi "6.1.4Pristup modu 1 ili 2"na stranici21). Ako se prikazuje kôd neispravnosti, vidi "8.1 Rješavanje

problema na osnovi kôdova grešaka"na stranici25.

OBAVIJEST

U slučaju održavanja i kada sustav (vanjska jedinica +vanjski cjevovod+unutarnje jedinice) više ne sadrži nikakvo rashladno sredstvo (npr., nakon operacije obnavljanja rashladnog sredstva), jedinicu treba napuniti originalnom količinom rashladnog sredstva (pogledajte nazivnu pločicu jedinice) i odrediti količinu dodatnog rasladnog sredstva.

5.6.2 Za određivanje dodatne količine rashladnog sredstva

INFORMACIJE

Za konačno podešavanje punjenja u laboratoriju, obratite se vašem trgovcu.

Formula: R=[(X1×Ø9,5)×0,06+(X2×Ø6,4)×0,02]+A+B

R Dodatno rashladno sredstvo koje treba dopuniti [u kg i

zaokruženo na 1 decimalu]

Ukupna duljina [m] cijevi tekuće faze pri Øa

1...2

A+B Parametri A i B

Parametar A:

Ako je ukupni kapacitet

<5,0kW 1,1kg

5,0≤x<8,4kW 2,3kg

(a) Kapacitet na temperaturi isparavanja od –10°C

Parametar B:

(a)

vitrine... Tada je A...

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Priručnik za postavljanje i upotrebu

5 Instalacija

p<p

b c e

A B

c d

p<p

b c e

A B

Ako je ukupni kapacitet

Metrički promjer cijevi. Kod korištenja metričkih cijevi, zamijenite

težinske faktore u formuli s težinskim faktorima iz slijedeće tablice:

Cjevovod Težinski faktor Cjevovod Težinski faktor

Ø6,4mm 0,02 Ø6mm 0,018 Ø9,5mm 0,06 Ø10mm 0,066

5.6.3 Punjenje rashladnog sredstva

Kako biste ubrzali punjenje rashladnog sredstva, preporučuje se prvo djelomično pred-punjenje rashladnog sredstva kroz cijev za tekućinu prije provođenja punjenja kroz priključak za rashladno sredstvo. To se može preskočiti, ali će tada punjenje dulje trajati.

Pred-punjenje rashladnog sredstva

Pred-punjenje se može izvesti bez rada kompresora samo spajanjem boce rashladnog sredstva na servisni priključak zapornog ventila za tekućinu.

1 Spojite kao što je prikazano. Sa sigurnošću utvrdite da su

zatvoreni svi zaporni ventili vanjske jedinice kao i ventil A.

2 Otvorite ventile B i C. 3 Izvršite pred-punjenje rashladnog sredstva dok se ne dostigne

propisana količina dodatnog punjenja ili dok pred-punjenje više nije moguće, a zatim zatvorite ventile B i C.

4 Učinite jedno od slijedećeg:

Priručnik za postavljanje i upotrebu

(a)

zavojnica

Tada je B...

puhala...

<5,0kW 0,6kg

5,0≤x<8,4kW 1,2kg

(a) Kapacitet na razlici temperature (=temperatura isparavanja

– sobna temperatura) od 10°C

Inčni promjer Metrički promjer

a Redukcijski tlačni ventil

b Dušik

c Vage

d Spremnik rashladnog sredstva R410A (sustav sifona)

e Vakuumska sisaljka

f Zaporni ventil tekuće faze

g Zaporni ventil plinskog voda A Ventil A B Ventil B C Ventil C

Ako je Tada

Propisana količina dodatnog punjenja je dosegnuta

Odvojite razvodnik od voda za tekuću fazu.

Nastavite s uputama

"Provjera staklenog okna".

Previše rashladnog sredstva

je napunjeno

Dopunite rashladno sredstvo. Odvojite razvodnik od voda za

tekuću fazu. Nastavite s uputama

"Provjera staklenog okna".

Propisana količina dodatnog punjenja još nije dosegnuta

Nastavite prema uputama za

"Punjenje rashladnog sredstva (dok kompresor radi)".

Provjerite kroz stakleno okno Ako je propisana količina rashladnog sredstva dostignuta prema

uputama za "Pred-punjenje rashladnog sredstva", nastavite na

slijedeći način:

5 Otvorite sve zaporne ventile vanjske jedinice. 6 Uzmite u obzir sve mjere opreza navedene u odlomku

"6 Konfiguracija" na stranici 20 i "7 Puštanje u rad" na stranici24.

7 Uključite napajanje vanjske jedinice, ali ostavite isključenu

sklopku rukovanja (vidi "5.7.4Za spajanje električnog ožičenja

vanjske jedinice"na stranici19).

8 Podesite ciljnu temperaturu isparavanja s postavkama [2‑0] i

[2‑1] (vidi "6.1.8 Mod 2: Podešavanje na mjestu ugradnje" na

stranici22).

9 Uključite napajanje unutarnjih jedinica. 10 Uključite sklopku rukovanja.

Rezultat: Jedinica će početi s radom.

INFORMACIJE

▪ Ako se tijekom postupka otkrije neispravnost (npr. u

slučaju zatvorenog zapornog ventila), prikazat će se kôd neispravnosti. U tom slučaju, pogledajte

"5.6.4 Kôdovi grešaka kod punjenja rashladnog sredstva" na stranici 17 i sukladno tome otklonite

neispravnost.

▪ Prekid ručnog punjenja rashladnog sredstva moguć je

isključivanjem sklopke za rukovanje. Jedinica će se zaustaviti i vratiti u stanje mirovanja.

11 Provjerite stakleno okno vanjske jedinice. Ako rashladno

sredstvo NIJE u zabrtvljenom stanju, napunite dodatnog sredstva kao što je opisano u uputama "Punjenje rashladnog sredstva (dok kompresor radi)", ali NEMOJTE premašiti 25% od propisane količine dodatnog sredstva (vidi "5.6.2 Za

određivanje dodatne količine rashladnog sredstva" na stranici 15).

O Zabrtvljeno stanje (= dovoljno rashladnog sredstva) X Nedovoljno rashladnog sredstva

a Staklo za promatranje b Puno tekućine c Malo pjene u tekućini d Puno pjene u tekućini

12 Isključite sklopku rukovanja.

Punjenje rashladnog sredstva (dok kompresor radi)

Preostalo dodatno rashladno sredstvo se može puniti radom vanjske jedinice.

13 Spojite kao što je prikazano. Sa sigurnošću utvrdite da je ventil

A zatvoren.

a Redukcijski tlačni ventil b Dušik c Vage d Spremnik rashladnog sredstva R410A (sustav sifona) e Vakuumska sisaljka

f Zaporni ventil tekuće faze

Zrakom hlađena rashladna kondenzacijska jedinica

LRMEQ3+4BY1

4P495373-1B – 2018.04

5 Instalacija

c d

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

g Zaporni ventil plinskog voda A Ventil A B Ventil B C Ventil C

14 Otvorite zaporni ventil plina sve do kraja i prilagodite otvor

zapornog ventila tekućine.

15 Uzmite u obzir sve mjere opreza navedene u odlomku

"6 Konfiguracija" na stranici 20 i "7 Puštanje u rad" na stranici24.

16 Uključite napajanje vanjske jedinice, ali ostavite isključenu

sklopku rukovanja (vidi "5.7.4Za spajanje električnog ožičenja

vanjske jedinice"na stranici19).

17 Podesite ciljnu temperaturu isparavanja s postavkama [2‑0] i

[2‑1] (vidi "6.1.8 Mod 2: Podešavanje na mjestu ugradnje" na

stranici22).

18 Uključite napajanje unutarnjih jedinica. 19 Uključite sklopku rukovanja.

Rezultat: Jedinica će početi s radom.

INFORMACIJE

▪ Ako se tijekom postupka otkrije neispravnost (npr. u

slučaju zatvorenog zapornog ventila), prikazat će se kôd neispravnosti. U tom slučaju, pogledajte

"5.6.4 Kôdovi grešaka kod punjenja rashladnog sredstva" na stranici 17 i sukladno tome otklonite

neispravnost.

▪ Prekid ručnog punjenja rashladnog sredstva moguć je

isključivanjem sklopke za rukovanje. Jedinica će se zaustaviti i vratiti u stanje mirovanja.

20 Otvorite ventile B i C. 21 Punite rashladno sredstvo dok se ne doda propisana količina

dodatnog punjenja (vidi "5.6.2 Za određivanje dodatne količine

rashladnog sredstva"na stranici15), a zatim zatvorite ventile C

i B.

OBAVIJEST

Pazite da su nakon (pred-) punjenja rashladnog sredstva svi zaporni ventili otvoreni.

Pokretanje sustava sa zatvorenim ventilima može oštetiti kompresor.

OBAVIJEST Tekućina za brtvljenje navoja. Prije vraćanja poklopca

a Poklopac (NEMOJTE nanositi tekućinu za brtvljenje

navoja)

b Brtveni dosjed (NEMOJTE nanositi tekućinu za brtvljenje

navoja)

c Navoj vijka s tekućinom za brtvljenje navoja

5.6.4 Kôdovi grešaka kod punjenja rashladnog sredstva

INFORMACIJE

Kada se javi neispravnost, X3M javlja signal oprez (C/C1) ili upozorenje (C/W1) i LED H2P na glavnoj tiskanoj pločici svijetli.

Ako se javi neispravnost, odmah zatvorite ventile B i C. Potvrdite kôd neispravnosti i poduzmite odgovarajuću akciju,, "8.1 Rješavanje

problema na osnovi kôdova grešaka"na stranici25.

INFORMACIJE

▪ Kada u čeličnoj boci ostane malo rashladnog sredstva,

tlak u njoj će pasti pa neće biti moguće napuniti jedinicu, čak i ako je podešena otvorenost zapornog

5.6.5 Za pričvršćivanje naljepnice o fluoriranim stakleničkim plinovima

1 Popunite naljepnicu na slijedeći način:

ventila za tekućinu. U tom slučaju, zamijenite čeličnu bocu s onom u kojoj je ostalo više rashladnog sredstva.

▪ Ako je cjevovod dug, dolijevanje s potpuno zatvorenim

zapornim ventilom tekućine može dovesti do aktiviranja zaštitnog sustava i zaustavljanja rada jedinice.

22 Provjerite stakleno okno vanjske jedinice. Ako rashladno

sredstvo NIJE u zabrtvljenom stanju, napunite dodatnog sredstva, ali NEMOJTE premašiti 25% od propisane količine dodatnog sredstva (vidi "5.6.2 Za određivanje dodatne količine

rashladnog sredstva"na stranici15)

O Zabrtvljeno stanje (= dovoljno rashladnog sredstva) X Nedovoljno rashladnog sredstva

a Staklo za promatranje b Puno tekućine c Malo pjene u tekućini d Puno pjene u tekućini

23 Isključite sklopku rukovanja.

a Ako je s jedinicom isporučena višejezična naljepnica o

fluoriranim stakleničkim plinovima (vidi pribor) skinite dio na odgovarajućem jeziku i zalijepite na vrh od a.

b Tvornički punjeno rashladno sredstvo: pogledajte nazivnu

pločicu jedinice

c Napunjena dodatna količina rashladnog sredstva d Ukupno punjenje rashladnog sredstva e Emisije stakleničkih plinova ukupnog punjenja

rashladnog sredstva izražene u tonama ekvivalenta CO

f GWP = Potencijal globalnog zagrijavanja

OBAVIJEST

U Europi se emisije stakleničkih plinova ukupnog punjenja rashladnog sredstva u sustavu (izražene u tonama ekvivalenta CO2) upotrebljavaju za određivanje intervala održavanja. Pridržavajte se mjerodavnih zakona.

Formula za izračun emisija stakleničkih plinova:

vrijednost GWP-a rashladnog sredstva × ukupno punjenje rashladnog sredstva [u kg] / 1000

2 Natpis pričvrstite na unutrašnji dio vanjske jedinice blizu

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

zapornih ventila za plin i tekućinu.

Priručnik za postavljanje i upotrebu

5 Instalacija

t°

H1P

S2T

E1H

t°

K1M

S1T

Y1S

Ry 0

S2T

TeS1

E1H

t°

Ry0

t°

Ry 1

K1M

S1T

H1P

P1 P2W1C C1 R

X3M

X1M

X2M

A DC F1 F2

Ry 0

Ry 0 K1M

Ry 0

Ry 0 K1M

Ry 1

Y1S

3D111889

3N~ 50 Hz 380-415 V

L1 L2 L3

X1M

d e

g h i j

BA C F1 F2

X2MX3M

DC C1W1 R P1 P2

5.7 Spajanje električnog ožičenja

5.7.1 Vanjsko ožičenje: Pregledni prikaz

Vanjsko ožičenje se sastoji od slijedećeg:

A Vanjska jedinica B Unutarnja jedinica

a Prema vanjskoj jedinici

b Strujni zaštitni prekidač - FID

c Ulaz visoko-naponskog ožičenja

d Upravljačka ploča (lokalna nabava)

e Signal opreza

g Signal rada h Signal rukovanja

k OFF: normalan način rada

T1 Vremenski programator

RY0, RY1 Relej

H1P Pokazatelj odleđivanja

K1M Sklopnik grijača odleđivanja

E1H Grijač odleđivanja

S1T Termostat za podešavanje unutarnje temperature S2T Termostat dovršetka odleđivanja Y1S Elektromagnetski ventil

Priručnik za postavljanje i upotrebu

a Strujni zaštitni prekidač - FID

b Osigurač

c Električno napajanje (uključujući uzemljenje) (oklopljeni

d Sklopka za tihi rad

e Sklopka daljinsko rukovanje

g Signal opreza h Signal upozorenja

f Signal upozorenja

i Uzemljenje j Sklopka daljinsko rukovanje

ON: tihi način rada

kabel)

f Prijenosno

i Signal rada j Signal rukovanja

OBAVIJEST

Radni izlaz P1/P2 vanjske jedinice mora biti spojen na sve elektroventile ugrađene višlje u toku od ekspanzionog ventila na unutarnjoj jedinici. Taj spoj je potreban zato što vanjska jedinica mora biti u stanju upravljati elektroventilima tijekom pokretanja (da se spriječi ulazak rashladnog sredstva u kompresor) i postupka vraćanja ulja.

OBAVIJEST Sklopka daljinsko rukovanje. Jedinica je tvornički

OBAVIJEST Sklopka za tihi rad. Ako želite daljinski uključiti/isključiti

tihi rad (vidi postavku [2‑18]), morate instalirati sklopku za tihi rad. Upotrijebite beznaponski kontakt za mikrostruju (≤1mA, 12VDC). Spojite na X2M/A+B.

OBAVIJEST Izlazni signali. Vanjska jedinica je opremljena stezaljkom

(X3M) koja može biti izlaz za 4 različita signala. Signal je 220~240 V izmjenično. Maksimalno opterećenje za sve signale je 0,5 A. Jedinica šalje signal u slijedećim situacijama:

▪ C/C1: signal oprez – preporučljiva veza – kada se javi

greška koja ne zaustavlja rad jedinice.

▪ C/W1: signal upozorenje – preporučljiva veza – kada

se javi greška koja uzrokuje zaustavljanje rada jedinice.

▪ R/P2: signal rad – opcijska veza – kada kompresor

radi.

▪ P1/P2: signal rukovanje – obavezna veza – kada se

upravlja elektroventilom unutarnje jedinice.

Zrakom hlađena rashladna kondenzacijska jedinica

LRMEQ3+4BY1

4P495373-1B – 2018.04

5.7.2 Smjernice pri izbijanju perforiranih otvora

BA C F1 F2

X2M

BA C F1 F2

X2M

BA C F1 F2

X2M

C1C W1 R P1 P2

a b c d

OBAVIJEST

Mjere opreza kod izbijanja perforiranih otvora:

▪ Izbjegavajte oštećivanje kućišta. ▪ Nakon izbijanja otvora, preporučuje se ukloniti srh i

nanijeti reparaturnu boju na rubove i na okolne završne površine, kako bi se spriječilo rđanje.

▪ Kada provlačite žice kroz izbijene otvore, omotajte žice

zaštitnom trakom kako ih ne biste oštetili.

5 Instalacija

OBAVIJEST Sklopka za tihi rad. Ako želite daljinski uključiti/isključiti

tihi rad (vidi postavku [2‑18]), morate instalirati sklopku za tihi rad. Upotrijebite beznaponski kontakt za mikrostruju (≤1mA, 12VDC). Spojite na X2M/A+B.

4 Ako želite spajati modbus komunikacijsku kutiju, spojite

prijenosno ožičenje na slijedeći način:

a Perforirani izbijeni otvor b Srh c Brtvilo, itd.

5.7.3 Smjernice za spajanje električnog ožičenja

Momenti stezanja

Ožičenje Dimenzija vijka Moment sile

stezanja (N•m)

X1M: ožičenje električnog

M5 2,2~2,7

napajanja (električno napajanje +

oklopljeno uzemljenje) X2M: sklopka daljinskog

M3,5 0,8~0,97 rukovanja, sklopka za tihi rad i izlaz prijenosnog ožičenja

X3M: izlazni signali M4 2,39~2,91

5.7.4 Za spajanje električnog ožičenja vanjske jedinice

OBAVIJEST

▪ Slijedite shemu električnih vodova (isporučenu s

jedinicom, nalazi se s unutarnje strane servisnog poklopca).

▪ Pazite dobro da električni vodovi NE ometaju pravilno

vraćanje na mjesto servisnog poklopca.

1 Uklonite servisni poklopac. 2 Spojite sklopku za daljinsko uključivanje na slijedeći način:

5 Spojite ožičenje na stezaljku izlaza signala (X3M) kako slijedi:

a Signal opreza b Signal upozorenja c Signal rada d Signal rukovanja

▪ Poštujte sljedeće smjernice:

Izlazni signal Smjernica

Signal Oprez i Upozorenje Preporučena spajanja kada je

vjerojatna pojava neispravnosti sustava.

Signal Rada Opcijsko spajanje. Signal Rukovanja Obavezno spajanje.

Spojite signal rukovanja na elektroventile ugrađene višlje u toku od ekspanzionih ventila unutarnje jedinice. Vanjska jedinica upravlja otvaranjem elektroventila:

▪ Tijekom pokretanja, da se

spriječi ulazak rashladnog sredstva u kompresor.

▪ Tijekom postupka vraćanja

ulja.

Za više pojedinosti vidi

"5.7.1Vanjsko ožičenje: Pregledni prikaz"na stranici18.

OBAVIJEST Sklopka daljinsko rukovanje. Jedinica je tvornički

3 Spojite sklopku za tihi rad na slijedeći način:

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

OPREZ

Prilikom spajanja električnog napajanja, spoj na uzemljenje mora biti izveden prije spajanja na napon. Kod odvajanja voda električnog napajanja, spojevi pod naponom se moraju rastaviti prije rastavljanja spoja na uzemljenje. Duljina vodiča između sidrenja električnog napojnog kabela i same redne stezaljke mora biti takva da se vodiči pod naponom zategnu prije vodiča uzemljenja u slučaju da se naponski vodič izvuče iz obujmice sidrenja.

OBAVIJEST

Nikada ne spajajte ožičenje napajanja na redne stezaljke X2M ili X3M. U protivnom, cijeli sustav se može pokvariti.

Priručnik za postavljanje i upotrebu

6 Konfiguracija

3N~ 50 Hz 380-415 V

L1 L2 L3

X1M

a b

X1M

X3M

X2M

1×

2×

a b c d e

A B

OBAVIJEST Izlazni signali. Vanjska jedinica je opremljena stezaljkom

(X3M) koja može biti izlaz za 4 različita signala. Signal je 220~240 V izmjenično. Maksimalno opterećenje za sve signale je 0,5 A. Jedinica šalje signal u slijedećim situacijama:

▪ C/C1: signal oprez – preporučljiva veza – kada se javi

greška koja ne zaustavlja rad jedinice.

▪ C/W1: signal upozorenje – preporučljiva veza – kada

se javi greška koja uzrokuje zaustavljanje rada jedinice.

▪ R/P2: signal rad – opcijska veza – kada kompresor

radi.

▪ P1/P2: signal rukovanje – obavezna veza – kada se

upravlja elektroventilom unutarnje jedinice.

6 Spojite električno napajanje na slijedeći način:

a Strujni zaštitni prekidač - FID

b Osigurač

c Kabel električnog napajanja

OBAVIJEST

Držite kabele dalje od lijevog zapornog ventila održavanja i cjevovoda. Ventil i cjevovod mogu biti vreli i oštetiti kabele.

7 Kabele učvrstite kabelskim vezicama.

Vođenje kroz okvir

a Kabel električnog napajanja i kabeli izlaza signala

b Kabel sklopke za daljinsko uključivanje, kabel sklopke za tihi rad i kabel prijenosa

Spajanje na okvir Prilikom provlačenja kabela iz jedinice u

perforirani otvor može se umetnuti zaštitni umetak za vodove (PG umetci).

Kad ne koristite kanal za žice, obavezno zaštitite žice vinilnim cijevima kako biste spriječili da rub perforiranog otvora prereže žice.

A Unutar vanjske jedinice B Izvan vanjske jedinice a Žica b Čahura c Matica d Okvir e Crijevo

9 Ponovo učvrstite servisni poklopac. 10 Na vod električnog napajanja priključite strujnu zaštitnu sklopku

- FID i osigurač.

6 Konfiguracija

INFORMACIJE

6.1 Podešavanja na mjestu ugradnje

8 Provedite ožičenje kroz okvir i spojite ga s njim.

Priručnik za postavljanje i upotrebu

a Električno napajanje (uključujući uzemljenje)

b Izlazni signali

c Sklopka za daljinsko uključivanje, sklopka za tihi rad,

prijenos

6.1.1 O podešavanju sustava

Da biste konfigurirali kondenzacijsku jedinicu, morate dati ulazne podatke na glavnoj tiskanoj pločici vanjske jedinice (A1P). To uključuje slijedeće lokalno podešavanje komponenti:

▪ Pritisnite tipke za davanje ulaza na tiskanu pločicu ▪ Predočnik za očitavanje povratnih podataka od tiskane pločice

Važno je da instalater slijedom pročita sve podatke u ovom poglavlju i da shodno tomu podesi sustav.

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM POSLJEDICAMA

INFORMACIJE

Svjetleće diode (LED) i tipke se nalaze u vanjskom modulu (ne u modulu vode).

LRMEQ3+4BY1

Zrakom hlađena rashladna kondenzacijska jedinica

4P495373-1B – 2018.04

6 Konfiguracija

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H1P H2P H3P H4P H5P H6P H7P H8P

A1P

A2P

X1M

X3M

X2M

MULTIDEMANDL.N.O.P.SLAVEMASTERIND

TEST/

HWL

MODE

H1P

H2P H3P H4PH5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 0 0 0 1

+ + + + +0 0 8 0 0 0

10~12 min

BS1 [5 s]

BS1

Lokalne postavke su definirane po njihovom modu, postavci i vrijednosti. Primjer: [2‑1]=2.

PC konfigurator

Alternativno se može načiniti nekoliko podešavanja na licu mjesta putem sučelja osobnog računala (za ovo je potrebna opcija EKPCCAB). Instalater može pripremiti konfiguraciju (izvan mjesta ugradnje) na osobnom računalu i nakon toga prebaciti konfiguraciju na sustav.

Vidi također: "6.1.9 Spajanje PC konfiguratora s vanjskom

jedinicom"na stranici23.

Mod 1 i 2

Način rada Opis

Mod 1 (postavke nadzora)

Mod1 se može koristiti za nadzor trenutne situacije vanjske jedinice. Također se može nadzirati sadržaj nekih postavki napravljenih na licu mjesta.

Mod 2 (podešavanje na

mjestu ugradnje)

Mod2 se koristi za mijenjanje postavki sustava na licu mjesta. Moguće je pregledati trenutnu vrijednost postavke i promijeniti trenutnu vrijednost na licu mjesta.

Općenito, nakon mijenjanja postavki može se uspostaviti normalan rad bez posebne intervencije.

Neka podešavanja na licu mjesta se koriste za specijalan rad. U tom slučaju, potrebno je prekinuti specijalni postupak da bi se mogao ponovo pokrenuti normalan rad. To će biti naznačeno u donjim objašnjenjima.

6.1.2 Pristup komponentama podešavanja sustava

Vidi "5.1.1Za otvaranje vanjske jedinice"na stranici10.

Predočnik sa 7 dioda

Predočnik daje povratne podatke o lokalnim postavkama, koje se prikazuju kao [Mod-Postavka]=Vrijednost.

H1P Prikazuje mod

H2P~H7P Prikazuje postavke i vrijednosti, predstavljene binarnim

kodom

H8P NE upotrebljava se za lokalno podešavanje

Primjer:

Opis

Podrazumijevana situacija

(H1P OFF)

Mod 1

(H1P trepće)

Mod 2

(H1P ON)

Postavka 1

(H2P~H7P = binarno 1)

(u modu 2)

Vrijednost 8

(H2P~H7P = binarno 8)

(u modu 2)

6.1.4 Pristup modu 1 ili 2

Nakon što se jedinice UKLJUČE, predočnik prelazi u svoje podrazumijevano stanje. Odatle možete pristupiti modu1 i modu2.

Inicijalizacija: podrazumijevana situacija

Uključite električno napajanje vanjske jedinice. Nakon inicijaliziranja, prikaz stanja na predočniku će biti kao dolje (podrazumijevana situacija kada je isporučen iz tvornice).

6.1.3 Komponente podešavanja sustava

Komponente za lokalno podešavanje su slijedeće:

Tipkala

Koristite tipkala za lokalno podešavanje. Potisnim gumbima upravljajte izoliranim štapićem (npr. zatvorenom kemijskom olovkom) kako ne biste dodirivali dijelove pod naponom.

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

OBAVIJEST

DIP sklopka (DS1 na A1P) se ne koristi. NEMOJTE mijenjati tvorničke postavke.

BS1~BS5 Tipkala H1P~H7P Predočnik sa 7 dioda

H8P NE upotrebljava se za lokalno podešavanje

UKLJ. (

BS1 MOD: Za promjenu postavljenog moda BS2 ZADANO: Za podešavanje sustava BS3 POVRATAK: Za podešavanje sustava BS4 Ne upotrebljava se BS5 Ne upotrebljava se

) ISKLJ. ( ) Trepće ( )

a Uključivanje b Podrazumijevana situacija c Indikacija svjetlećom diodom kada postoji neispravnost

Ako se podrazumijevana situacija ne prikaže nakon 10~12 minuta, provjerite kôd greške. Sukladno tome riješite kôd neispravnosti.

Prebacivanje između modova

Koristite BS1 za prebacivanje između podrazumijevane situacije, moda1 i moda2.

a Podrazumijevana situacija (H1P ISKLJ.) b Mod 1 (H1P trepće) c Mod 2 (H1P UKLJ.)

BS1 Pritisnite BS1.

BS1 [5 s] Držite pritisnuto BS1 najmanje 5sekundi.

INFORMACIJE

Ako se usred postupka podešavanja zbunite, pritisnite BS1 za povratak na podrazumijevanu situaciju.

Priručnik za postavljanje i upotrebu

6 Konfiguracija

BS1 [5 s]

BS2 [X×]b

BS3 [1×]c

BS3 [1×]d

BS3 [1×]

BS1 [1×]

6.1.5 Korištenje moda 1

U modu 1 (i u podrazumijevanoj situaciji) možete očitati neke informacije.

Vidi "6.1.7 Mod 1 (i podrazumijevana situacija): Postavke

nadzora"na stranici22.

Primjer: Predočnik sa 7 svjetlećih dioda (LED) – Mod1

Vidi "8.1.1 Za prikaz kôdova greške posljednjih neispravnosti" na

stranici25.

6.1.6 Korištenje moda 2

U modu 2 možete vršiti lokalna podešavanja za konfiguriranje suatava.

Primjer: Predočnik sa 7 svjetlećih dioda (LED) – Mod 2

Možete fino podesiti vrijednost postavke [2‑1] (=Te ciljana temperatura isparavanja) do 8 (=+3°C) na slijedeći način:

# Akcija Tipka/predočnik

1 Krenite od podrazumijevane

situacije.

2 Izaberite mod 2.

3 Izaberite postavku 1.

("X×" ovisi o postavci koju želite izabrati.)

4 Izaberite vrijednost 8 (=

+3°C). a: Prikazuje trenutnu

vrijednost. b: Mijenjajte sve dok LED

pokazivač ne bude odgovarao svjetlećim diodama u "6.1.8Mod 2:

Podešavanje na mjestu ugradnje"na stranici22.

("X×" ovisi o trenutnoj vrijednosti, i vrijednosti koju želite izabrati.)

c: Unesite vrijednost u sustav.

d: Potvrdite. Sustav počinje raditi prema postavkama.

(= binarno 1)

# Akcija Tipka/predočnik

5 Zatvori mod 2.

6.1.7 Mod 1 (i podrazumijevana situacija): Postavke nadzora

U modu 1 (i u podrazumijevanoj situaciji) možete očitati neke informacije.

Predočnik sa 7 svjetlećih dioda (LED) – Podrazumijevana situacija (H1P OFF (isklj.))

Možete očitati status kôda greške:

Situacija Prikaz svjetlećim diodama

Podrazumijevana Pogreška

Predočnik sa 7 svjetlećih dioda (LED) – Mod1 (H1P trepće)

Možete očitati slijedeću informaciju:

(

Postavka

[1‑14] Prikazuje posljednji kôd

neispravnosti. [1‑15]

Prikazuje drugi posljednji kôd neispravnosti.

[1‑16] Prikazuje treći posljednji kôd

neispravnosti.

)

Vrijednost / Opis

Više podataka potražite pod naslovom "8.1Rješavanje

problema na osnovi kôdova grešaka"na stranici25.

6.1.8 Mod 2: Podešavanje na mjestu ugradnje

U modu 2 možete vršiti lokalna podešavanja za konfiguriranje sustava. Svjetleće diode daju binarni prikaz broja postavke/vrijednosti.

Postavka

(= binarno)

[2‑0] Te ciljana temperatura isparavanja. S ovom postavkom ciljana temperatura isparavanja se može zadati

u koracima od 5K.

Priručnik za postavljanje i upotrebu

(podrazumijevano)

Vrijednost

Opis

–10°C

–20°C –15°C

–5°C

0°C 5°C

Zrakom hlađena rashladna kondenzacijska jedinica

4P495373-1B – 2018.04

LRMEQ3+4BY1

6 Konfiguracija

X41A

A1P

X41A

345

H JS T

Postavka

(= binarno)

[2‑1] Te fino ugađanje ciljane temperature isparavanja. S ovom postavkom ciljana temperatura isparavanja zadana sa

[2‑0] može se fino ugoditi u koracima od 1K.

[2‑6] Adresa vanjske jedinice za komunikaciju sa Modbus

komunikacijskom kutijom (BRR9A1V1). Za više informacija, vidi priručnik za instalaciju Modbus

komunikacijske kutije.

[2‑13] Ispravak temperature isparavanja tijekom tihog rada. S ovom postavkom ciljana temperatura isparavanja zadana sa

[2‑0] i [2‑1] može se ispraviti tihi rad (vidi postavku [2‑18])

[2‑17] Podešavanje brzine ventilatora i kompresora tijekom tihog rada. S ovom postavkom maksimalna brzina ventilatora i kompresora

može se podesiti za tihi rad (vidi postavku [2‑18]).

[2‑18] Tihi rad s niskom razinom šuma S ovom postavkom može se izabrati jedan od tri tiha načina rada.

Tihi način rada se može aktivirati uključivanjem kontakta između stezaljki X2M/A i X2M/B. Pogledajte postavke [2‑13] i [2‑17] za podešavanje parametara za niske razine šuma.

Vrijednost

(podrazumijevano)

… …

(podrazumijevano)

Ispravak temperature isparavanja (primjenjuje

(podrazumijevano)

Podešavanje brzine ventilatora i kompresora

(primjenjuje se samo postavka [2-17])

podešavanje brzine ventilatora i kompresora (primjenjuje se obje postavke [2-13] i [2-17])

Opis

+0°C

+1°C +2°C +3°C +4°C

Adresa nije zadana

Adresa 1 Adresa 2 Adresa 3 Adresa 4 Adresa 5

Adresa 63

+1°C

+2°C +3°C +4°C

+5°C +10°C +15°C +20°C

+0°C +25°C

Niska razina šuma korak 1

Niska razina šuma korak 2 Niska razina šuma korak 3 Niska razina šuma korak 4 Niska razina šuma korak 5

se samo postavka [2-13])

Ispravak temperature isparavanja i

INFORMACIJE

Za LRMEQ3 vanjskih jedinica, niska razina šuma koraci 2, 3 i 4 imaju isti učinak smanjenja zvuka.

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

6.1.9 Spajanje PC konfiguratora s vanjskom jedinicom

a PC b Kabel (EKPCCAB)

X41A Priključnica

A1P Glavna tiskana pločica vanjske jedinice

Priručnik za postavljanje i upotrebu

7 Puštanje u rad

c d

7 Puštanje u rad

Nakon postavljanja i definiranja postavki na licu mjesta, instalater mora provjeriti ispravnost rada. U tu svrhu, MORA se izvršiti probni rad u skladu s dolje opisanim postupkom.

7.1 Mjere opreza kod puštanja u rad

OPREZ NEMOJTE provoditi postupak ispitivanja dok radite na

unutarnjim jedinicama.

Dok provodite postupak ispitivanja, NEe samo vanjska jedinica nego i vanjske jedinice će također raditi. Rad na unutarnjoj jedinici dok provodite postupak ispitivanja je opasan.

7.2 Kontrolni popis prije puštanja u pogon

Nakon postavljanja jedinice, najprije provjerite slijedeće stavke. Nakon provedbe svih donjih provjera, jedinca se MORA zatvoriti i TEK TADA se može uključiti napajanje jedinice.

Pročitajte sve upute za postavljanje i rukovanje, kao što je opisano u Vodiču provjera za instalatera i korisnika.

Postavljanje

Provjerite da je uređaj pravilno pričvršćen, kako bi se izbjegla neuobičajena buka i vibracije kada uređaj počne raditi.

Vanjsko ožičenje

Pazite da vanjsko ožičenje bude izvedeno u skladu s uputama i smjernicama kao što je opisano u poglavlju Spajanje električnog ožičenja, u skladu sa shemama ožičenja i u skladu sa europskim i nacionalnim propisima.

Napon napajanja

Provjerite napon napajanja na lokalnoj priključnoj ploči. Napon MORA odgovarati naponu na identifikacijskoj naljepnici uređaja.

Uzemljenje

Uvjerite se da je uzemljenje pravilno spojeno i da su priključci uzemljenja pritegnuti.

Provjera izolacije glavnog kruga napajanja

Upotrijebite ispitivač megavoltnog opsega za 500 V, provjerite da je između priključaka napajanja i uzemljenja postignut otpor izolacije od 2 MΩ ili više primjenom napona od 500 V istosmjerne struje. NIKADA NE upotrebljavajte ispitivač megavoltnog opsega za ožičenje prijenosa.

Osigurači, strujne sklopke ili zaštitne naprave

Provjerite da osigurači, strujne zaštitne sklopke ili lokalno postavljene zaštitne naprave po jačini i tipu odgovaraju onima navedenim u poglavlju "4.3.1 Zahtjevi za

sigurnosnu napravu" na stranici 9. Provjerite da niti

osigurači niti zaštitne naprave nisu premošteni.

Unutarnje ožičenje

Vizualno provjerite da u razvodnoj kutiji i unutar jedinice nema olabavljenih spojeva ili oštećenih električnih komponenti.

Dimenzija i izolacija cijevi

Uvjerite se da su postavljene cijevi pravih dimenzija i da su radovi na izolaciji izvedeni kako treba.

Protupovratni ventili

Uvjerite se da su zaporni ventili otvoreni na fazi za tekućinu i za plin.

Oštećena oprema

Provjerite ima li u unutrašnjosti uređaja oštećenih komponenti ili zgnječenih cijevi.

Curenje rashladnog sredstva

Provjerite ima li u unutrašnjosti jedinice curenja rashladnog sredstva. Ako negdje uri rashladno sredstvo, pokušajte popraviti mjesto curenja. Ako popravak ne uspije, obratite se svom lokalnom dobavljaču. Ne dodirujte rashladno sredstvo ako procuri iz spojeva cjevovoda. To može za posljedicu imati ozebline.

Curenje ulja

Provjerite pušta li kompresor negdje ulje. Ako negdje curi ulje, pokušajte popraviti mjesto curenja. Ako popravak ne uspije, obratite se svom lokalnom dobavljaču.

Ulazni/izlazni otvor za zrak

Provjerite da li su dovod i odvod zraka vanjske ili unutarnje jedinice slobodni od prepreka listova papira, kartona ili bilo kakvog drugog materijala.

Punjenje dodatnog rashladnog sredstva

Količina rashladnog sredstva koja se dodaje u jedinicu treba biti upisana u priloženu pločicu "Dodano rashladno sredstvo" pričvršćenu na poleđini prednjeg poklopca.

Datum postavljanja i podešavanja na mjestu postavljanja

Svakako vodite evidenciju o datumu postavljanja na poleđini prednje ploče u skladu s EN60335‑2‑40 i vodite evidenciju o sadržaju(ima) podešavanja na mjestu postavljanja.

7.3 Kontrolni popis tijekom puštanja u pogon

Za probni rad.

7.3.1 O pokusnom radu

Nakon prve instalacije obavezno provedite probni rad sustava. Donji postupak opisuje probni rad čitavog sustava.

7.3.2 Da biste izvršili pokusni rad (Predočnik sa 7 svjetlećih dioda (LED))

1 Sa sigurnošću utvrdite da su podešene sve postavke koje

želite; vidi "6.1Podešavanja na mjestu ugradnje"na stranici20.

2 Uključite napajanje vanjske jedinice i svih priključenih unutarnjih

jedinica.

3 Uključite (daljinsku) sklopku rukovanja vanjske jedinice. 4 Provjerite stakleno okno vanjske jedinice. Ako rashladno

sredstvo NIJE u zabrtvljenom stanju, napunite dodatnog sredstva, ali NEMOJTE premašiti 25% od propisane količine dodatnog sredstva (vidi "5.6.2 Za određivanje dodatne količine

rashladnog sredstva"na stranici15)

Priručnik za postavljanje i upotrebu

O Zabrtvljeno stanje (= dovoljno rashladnog sredstva) X Nedovoljno rashladnog sredstva

Zrakom hlađena rashladna kondenzacijska jedinica

LRMEQ3+4BY1

4P495373-1B – 2018.04

8 Uklanjanje problema

a Staklo za promatranje b Puno tekućine c Malo pjene u tekućini d Puno pjene u tekućini

5 Provjerite puše li iz unutarnje jedinice hladni zrak, i temperatura

sobe/vitrine se spušta.

6 Isključite (daljinsku) sklopku rukovanja vanjske jedinice.

OPREZ

NEMOJTE isključivati napajanje izravnim odspajanjem napajanja. Moguća posljedica:

▪ Ako dođe do nestanka struje funkcija automatskog

ponovnog pokretanja jedinice može automatski ponovo uspostaviti rad.

▪ Neispravnost kompresora.

7 Provjerite rezultate probnog rada na predočniku sa 7 svjetlećih

dioda (LED) vanjske jedinice.

Završetak Opis

Normalan završetak

Nenormalan završetak

Pogledajte "7.3.3Ispravci nakon nenormalnog

završetka pokusnog rada"na stranici25 radi

mjera za ispravak neispravnosti. Kada je probni rad potpuno završen, moguć je normalan rad.

7.3.3 Ispravci nakon nenormalnog završetka pokusnog rada

Postupak ispitivanja je dovršen tek ako nema kôdova neispravnosti. U slučaju neispravnosti, provedite postupke za ispravak pogreške kao što je objašnjeno u tablici kôdova neispravnosti (vidi

"8.1.2 Kôdovi grešaka: Pregledni prikaz" na stranici 26). Ponovite

postupak ispitivanja i provjerite je li pogreška otklonjena.

INFORMACIJE

Kada se javi neispravnost, X3M javlja signal oprez (C/C1) ili upozorenje (C/W1) i LED H2P na glavnoj tiskanoj pločici svijetli.

7.3.4 Rad s jedinicom

nakon što je jedinica instalirana i završen je probni rad vanjske i unutarnjih jedinica, može se pokrenuti rad sustava.

8 Uklanjanje problema

8.1 Rješavanje problema na osnovi kôdova grešaka

INFORMACIJE

Kada se javi neispravnost, X3M javlja signal oprez (C/C1) ili upozorenje (C/W1) i LED H2P na glavnoj tiskanoj pločici svijetli.

Možete prikazati kodove grešaka od 3 posljednje neispravnosti koristeći tipkala i predočnik sa 7 svjetlećih dioda ‑ LED (vidi

"6.1.3 Komponente podešavanja sustava" na stranici 21). Kodovi

grešaka se sastoje od 2 znaka (na primjer: E3). Nakon rješavanja problema, poništite neispravnost isključivanjem i

ponovnim uključivanjem sklopke rukovanja, i ponovo pokušajte rad uređaja.

8.1.1 Za prikaz kôdova greške posljednjih neispravnosti

# Akcija Prikaz

1 Krenite od podrazumijevane

situacije.

2 Izaberite mod 1. BS1

[1×]

3 Izaberite neispravnost.

("X×" ovisi o postavci koju želite izabrati.)

4 Prikaz prvog znaka

kôda greške.

5 Prikaz drugog znaka

kôda greške.

6 Zatvori mod 1. BS1

BS2

Moguće neispravnosti:

[X×]

[1‑14] Najnovija neispravnost:

[1‑15] 2. posljednja neispravnost:

[1‑16] 3. posljednja neispravnost:

BS3

Mogući znakovi:

[1×]

E: H: F: J: L: P: U:

BS2

Mogući znakovi:

[1×]

1: 2: 3: 4: 5: 6: 7: 8: 9: A: C:

[1×]

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Priručnik za postavljanje i upotrebu

8 Uklanjanje problema

8.1.2 Kôdovi grešaka: Pregledni prikaz

Kôd Opis Kriterij Broj

Nenormalno visoka razina tlaka Visokotlačna sklopka ≥4,0MPa (40bar) 0 Upozorenje

Visokotlačni osjetnik ≥3,55MPa (35,5bar) 3 Upozorenje

Blokada invertera motora kompresora

Neispravan motor ventilatora vanjske jedinice

Elektronički ekspanzijski ventil neispravan

Nenormalna temperatura cijevi za pražnjenje

Mokri rad od usisne rashladne cijevi

Mokri rad od usisne cijevi ubrizgavanja

Greška 3‑senzora Kada 3 ili više senzora otkriju nenormalnost 0 Upozorenje

Kvar visokotlačne sklopke Nema kontinuiteta visokotlačne sklopke 0 Upozorenje

Greška signala motora vanjskog ventilatora

Kvar termistora za vanjski zrak Prekid kruga ili kratki spoj 0 Oprez

Kvar na termistoru pražnjenja Prekid kruga ili kratki spoj 0 Upozorenje

Kvar na termistoru usisa Prekid kruga ili kratki spoj 0 Oprez

Kvar ulaznog termistora izmjenjivača topline

Kvar izlaznog termistora izmjenjivača topline

Kvar osjetnika visokog tlaka Prekid kruga ili kratki spoj 0 Oprez

Kvar osjetnika niskog tlaka Prekid kruga ili kratki spoj 0 Upozorenje

Neispravnost tiskane pločice invertera

Porast temperature lamela radijatora

Trenutna nadstruja invertera kompresora

Nadstruja invertera kompresora ≥16,1A 9 Upozorenje — —

Kvar kod pokretanja invertera kompresora

Greška u prijenosu između upravljačke i inverterske tiskane pločice

Neravnoteža napona napajanja invertera motora kompresora

Greška signala položaja 4 Upozorenje

Nepravilno okretanje motora ventilatora 1 4 Oprez Neispravnost motora ventilatora: Nepravilno okretanje motora ventilatora 2 4 Upozorenje

Nema kontinuiteta zavojnice elektroničkog ekspanzionog ventila

Temperatura cijevi za pražnjenje >150°C 0 Upozorenje ▪

Temperatura cijevi za pražnjenje >120°C neprekidno 70 sekundi ili duže

▪

Temperatura cijevi za pražnjenje >125°C neprekidno 30 sekundi ili duže

▪

Temperatura cijevi za pražnjenje >130°C

Temperatura cijevi za pražnjenje >110°C I Y1E ≥450plus, neprekidno 60 sekundi

Pregrijavanje usisa <5K I pregrijavanje pražnjenja <15K I temperatura pražnjenja <60°C, neprekidno 10 minuta

Dodatno uz gornje uvjete (kao mjera opreza): pregrijavanje pražnjenja <15K kroz 6 sati

Pregrijavanje usisa ≥5K I pregrijavanje pražnjenja <15K I temperatura pražnjenja <60°C, neprekidno 90 minuta

Dodatno uz gornje uvjete (kao mjera opreza): pregrijavanje pražnjenja <15K kroz 6 sati

Nenormalan položaj signala motora ventilatora 1

Nenormalan položaj signala motora ventilatora 2

Prekid kruga ili kratki spoj 0 Upozorenje

IGBT greška 0 Upozorenje

93°C 9 Upozorenje

— 9 Upozorenje — —

— 4 Upozorenje — —

Greška u prijenosu između glavne i inverterske tiskane pločice

— 9 Upozorenje Neravnoteža napona električnog napajanja Provjeriti je li električno napajanje unutar

ponovno

pokušaja

0 Upozorenje Elektronički ekspanzijski ventil neispravan:

14 Upozorenje

1 Oprez 3 Upozorenje 0 Oprez

0 Upozorenje

0 Oprez

0 Upozorenje

4 Oprez

4 Upozorenje

Nema ograničenj a

Izlazni signal Uzrok Rješenje

▪

Zaporni ventili su zatvoreni

▪

Prekomjerno punjenje rashladnog sredstva

▪

Zaporni ventili su zatvoreni

▪

Nepravilno ožičenje

▪

M1F - A2P (X106A)

▪

M2F - A2P (X107A)

Y1E - A1P (X21A) ▪

Nedostatak rashladnog sredstva

▪

Neispravan termistor pražnjenja ili tiskana pločica vanjske jedinice

▪

Začepljenje ekspanzionog ventila za ubrizgavanje

▪

Prekomjerno stvaranje inja na unutarnjoj strani

▪

Pogrešan izbor ekspanzionih ventila

▪

Neispravan ekspanzioni ventil, termistor usisne cijevi ili izlazni termistor izmjenjivača topline

▪

Prepunjeno rashladno sredstvo

▪

Pogrešno spajanje senzora

▪

Neispravan senzor ili tiskana pločica vanjske jedinice

▪

Pogrešno spajanje sklopke

▪

Neispravna sklopka ili tiskana pločica vanjske jedinice

▪

Nenormalan signal motora ventilatora (greška kruga)

▪

Slomljen, kratko spojen ili odvojen utikač spojnog kabela motora ventilatora

▪

Neispravna tiskana pločica invertera

▪

Pogrešno spajanje senzora

▪

Neispravan senzor

▪

Pogrešno spajanje senzora

▪

Neispravan senzor

▪

Pogrešno spajanje senzora

▪

Neispravan senzor

▪

Pogrešno spajanje senzora

▪

Neispravan senzor

▪

Pogrešno spajanje senzora

▪

Neispravan senzor

▪

Pogrešno spajanje senzora

▪

Neispravan senzor

▪

Pogrešno spajanje senzora

▪

Neispravan senzor

▪

Neispravna tiskana pločica invertera▪Provjerite vanjske uzroke (npr. EMI

▪

Porast temperature krilca zbog neispravnosti invertera

▪

Porast temperature krilca zbog kratkog spoja

▪

Neispravnost termistora krilca

Oprez Neispravan spoj između glavne i

inverterske tiskane pločice

▪

Otvorite zaporne ventile za plin i tekućinu

▪

Ponovo proračunajte dodatno punjenje rashladnog sredstva i uklonite sve suvišno rashladno sredstvo uređajem za uklanjanje rashladnog sredstva

▪

Otvorite zaporne ventile za plin i tekućinu

▪

Zajamčite pravilan ▪

redoslijed faza

▪

Ožičenje

Provjeriti pokretač, ili priključnicu na tiskanoj pločici

▪

Napunite dodatno rashladnog sredstva

▪

Zamijenite neispravni dio

▪

Popravite začepljenje

▪

Podesite ciklus odleđivanja

▪

Izaberite ispravan tip ekspanzionog ventila

▪

Zamijenite neispravni dio

▪

Podesite punjenje rashladnog sredstva

▪

Pravilno spojite senzor

▪

Zamijenite neispravni dio

▪

Pravilno spojite sklopku

▪

Zamijenite neispravni dio

▪

Zajamčite pravilno spajanje

▪

Zamijenite motor ventilatora

▪

Zamijenite tiskanu pločicu invertera

▪

Pravilno spojite senzor

▪

Zamijenite neispravni dio

▪

Pravilno spojite senzor

▪

Zamijenite neispravni dio

▪

Pravilno spojite senzor

▪

Zamijenite neispravni dio

▪

Pravilno spojite senzor

▪

Zamijenite neispravni dio

▪

Pravilno spojite senzor

▪

Zamijenite neispravni dio

▪

Pravilno spojite senzor

▪

Zamijenite neispravni dio

▪

Pravilno spojite senzor

▪

Zamijenite neispravni dio

šum), ili zamijenite tiskanu pločicu invertera.

▪

Uklonite svaku zapreku koja priječi prolaz zraka do vanjske jedinice

▪

Provjeriti spoj na tiskanoj pločici

▪

Zamijenite neispravni dio

raspona

Priručnik za postavljanje i upotrebu

Zrakom hlađena rashladna kondenzacijska jedinica

LRMEQ3+4BY1

4P495373-1B – 2018.04

9 Tehnički podaci

Kôd Opis Kriterij Broj

Termistor lamela radijatora Termistor lamela radijatora, prekid kruga ili

Pogrešan redoslijed faza / faza u prekidu

Nenormalan napon napajanja invertera kompresora

kratki spoj

Pogrešan redoslijed faza ili faza u prekidu 0 Upozorenje Neispravan spoj ili redoslijed faza na

— 9 Upozorenje Nedovoljan napon električnog napajanja Sa sigurnošću utvrdite da je napon

ponovno

pokušaja

Nema ograničenj a

Izlazni signal Uzrok Rješenje

Oprez Neispravan termistor lamela radijatora,

tiskana pločica invertera, kompresor invertera ili motor ventilatora

stezaljkama električnog napajanja X1M

Zamijenite neispravni dio

Sa sigurnošću utvrdite da je redoslijed faza X1M u redu

električnog napajanja dovoljan

9 Tehnički podaci

Podset najnovijih tehničkih podataka dostupan je na regionalnim Daikin internetskim stranicama (javno dostupno). Potpuni set najnovijih

tehničkih podataka dostupan je na Daikin extranetu (potrebna autentikacija).

9.1 Servisni prostor: Vanjska jedinica

Kod vješanja jedinica jedne uz drugu, polaganje cijevi mora biti prema naprijed, prema nazad ili prema dolje. U tom slučaju vođenje cijevi u bočnu stranu nije moguće. Kada postavljate jedinice jednu uz drugu i vodite cijevi na stražnju stranu, morate ostaviti razmak od ≥250 mm između jedinica (umjesto ≥100mm kako je prikazano na slici dolje).

Pojedinačna jedinica ( ) | Pojedinačni red jedinica ( )

Pogledajte sliku 1 s unutrašnje strane prednjeg poklopca.

A,B,C,D Zapreke (zidovi/vjetrobranske ploče)

E Zapreka (krov)

a,b,c,d,e Minimalni servisni prostor između jedinice i zapreka A, B, C, D i E

eBMaksimalna udaljenost između jedinice i ruba zapreke E, u smjeru zapreke B eDMaksimalna udaljenost između jedinice i ruba zapreke E, u smjeru zapreke D

HUVisina jedinice

HB,HDVisina zapreke B i D

1 Zabrtvite dno okvira za postavljanje kako biste spriječili da ispuštani zrak struji nazad na usisnu stranu kroz dno jedinice. 2 Maksimalno se mogu instalirati dvije jedinice.

Nije dopušteno

Višestruki red jedinica ( )

Pogledajte sliku 2 s unutrašnje strane prednjeg poklopca.

Jedinice složene jedna na drugu (maks. 2 razine) ( )

Pogledajte sliku 3 s unutrašnje strane prednjeg poklopca.

A1=>A2 (A1) Ako postoji opasnost od kapanja izljeva i zaleđivanja između gornje i donje jedinice…

B1=>B2 (B1) Ako ne postoji opasnost od kapanja izljeva i zaleđivanja između gornje i donje jedinice…

(A2) Tada ugradite krovni pokrov između gornje i donje jedinice. Postavite gornju jedinicu dovoljno visoko iznad donje jedinice da se spriječi stvaranje leda na dnu gornje jedinice.

(B2) Tada nije potrebno postavljanje krova, ali zabrtvite procjep između gornje i donje jedinice kako biste spriječili da ispuštani zrak struji nazad na usisnu stranu kroz dno jedinice.

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Priručnik za postavljanje i upotrebu

9 Tehnički podaci

R4T

R1T

R2T

R6T

R3T

Y1E

S1NPL

3D111393B

S1PH

R5T

S1NPH

M1C

/12.2

9.2 Shema cjevovoda: vanjska jedinica

Engleski Prijevod

Opcija Nije ugrađeno u razvodnu kutiju Ožičenje ovisno o modelu Tiskana pločica

Napomene:

1 Symbols: vidi gore. 2 Pogledajte u priručnik za postavljanje ili servisiranje kako se

koriste tipkala BS1~BS4 i sklopke DS1‑1~DS1‑2.

3 Nemojte pokretati jedinicu kratkim spajanjem zaštitne

naprave S1PH.

4 Kapacitet ovog kontakta je 220~240VAC – 0,5A (ukupno od

izlaza dojave opreza, upozorenja, rada i rukovanja).

5 Početna postavka je "0" (ISKLJUČENO). Za rukovanje,

podesite na "1" (DALJINSKI) ili na "2" (UKLJUČENO).

6 Za korištenje daljinske sklopke, upotrijebite beznaponski

kontakt za mikrostruju (<1mA - 12VDC). Za upute o tome kako se koristi daljinsku sklopku, pogledajte tehničke inženjerske podatke.

7 Početno stanje od SW1 je "otvoreno" (normalan način rada).

Za aktiviranje tihog načina rada, zatvorite kontakt.

Legenda za električne sheme LRMEQ3+4:

A1P Tiskana pločica (glavna) A2P Tiskana pločica (inverter)

a Zaporni ventil (plin)

b Zaporni ventil (tekućina)

c Filtar

d Servisni priključak

e Odbojni ventil

f Zaporni ventil za održavanje g Prijemnik tekućine h Izmjenjivač topline

i Odvajač ulja

j Razdjelnik

k Izmjenjivač topline sa dvije cijevi

l Ventilator s propelerom

m Staklo za promatranje

n Kapilarna cijev

M1C Kompresor

R1T Termistor (zrak) R2T Termistor (ispust) R3T Termistor (usis) R4T Termistor (cijev tekućine) R5T Termistor (izmjenjivač topline pothlađivanja izlaz) R6T Termistor (izmjenjivač topline pothlađivanja ulaz)

S1NPH Visokotlačni osjetnik

S1NPL Niskotlačni osjetnik

S1PH Visokotlačna sklopka

Y1E Elektronički ekspanzioni ventil (Pothlađivanje)

BS* (A1P) Tipkala (MOD, PODEŠAVANJE, VRAĆANJE,

PROVJERA, RESETIRANJE) C* (A2P) Kondenzator DS1 (A1P) DIP sklopka E, E1 (A1P) Priključnica F1U (A1P) Osigurač (T 31,5A / 500V) F1U (A2P) Osigurač (T 5A / 250V) F2U (A1P) Osigurač (T 31,5A / 500V) F3U Osigurač (T 1,0A / 250V) F3U (A1P) Osigurač (T 6,3A / 250V) F4U Osigurač (T 1,0A / 250V) F4U (A1P) Osigurač (T 6,3A / 250V) F5U (A1P) Osigurač (T 6,3A / 250V) HAP (A*P) Upaljena LED (prikaz rada-zeleno) H*P (A1P) LED (prikaz rada - narančasto) K1M (A2P) Magnetni uklopnik

9.3 Shema ožičenja: vanjska jedinica

Shema električnih vodova je isporučena s jedinicom, i nalazi se s unutarnje strane servisnog poklopca.

Simboli:

Priručnik za postavljanje i upotrebu

Engleski Prijevod

Symbols Simboli X1M Glavni priključak

Uzemljenje Žica broj 15

Vanjska žica Vanjski kabel Spoj ** nastavlja se na stranici

12 stupac 2 Više mogućnosti ožičenja

K*R (A*P) Magnetski relej L1R Reaktor L*A Priključnica M1C Motor (kompresor) M1F Motor (ventilator) (gornji) M2F Motor (ventilator) (donji) NA (A1P) Priključnica P1, P2

Priključnica (A2P)

PS (A2P) Električno napajanje Q1DI Strujna zaštitna sklopka - FID (lokalna nabava) R1T Termistor (zrak) R2T Termistor (M1C ispust) R3T Termistor (usis) R4T Termistor (cijev tekućine)

Zrakom hlađena rashladna kondenzacijska jedinica

LRMEQ3+4BY1

4P495373-1B – 2018.04

10 O sustavu

cb da

R5T Termistor (izmjenjivač topline pothlađivanja izlaz) R6T Termistor (izmjenjivač topline pothlađivanja ulaz) R10T Termistor (rashladni disk) R* (A2P) Otpornik S1NPH Osjetnik tlaka (visokog) S1NPL Osjetnik tlaka (niskog) S1PH Tlačna sklopka (visoki) S1S Sklopka rukovanja (REMOTE/OFF/ON) SW1 Sklopka tihog načina rada SW2 Vanjska sklopka rukovanja

Za korisnika

10 O sustavu

OBAVIJEST

Za buduće preinake ili proširenja vašeg sustava: Cjelovit pregled dopuštenih kombinacija (za buduća

proširenja sustava) može se naći u tehničko inženjerskim podacima i treba ga proučiti. Obratite se svom instalateru da dobijete više informacija i profesionalnih savjeta.

10.1 Raspored sustava

U, V, W (A2P)

V1R (A2P) IGBT modul napajanja V2R, V3R

(A2P) X*A Priključnica tiskane pločice X*M Redna stezaljka X*Y Priključnica Y1E Elektronički ekspanzioni ventil (pothlađivanje) Z*C Filtar za šumove (feritna jezgra) Z*F (A1P) Filtar šuma

Priključnica

Modul dioda

12 Održavanje i servisiranje

OBAVIJEST

Nikada ne pregledavajte niti popravljajte uređaj sami. Pozovite stručnog servisera da obavi taj posao.

UPOZORENJE

Nikada ne mijenjajte osigurač s osiguračem pogrešne jakosti ili drugom žicom kada osigurač pregori. Upotreba žice ili bakrene žice može izazvati kvar uređaja ili požar.

OPREZ

NEMOJTE stavljajte prst, šipke ili druge predmete u ulazne ili izlazne ispuhe. NEMOJTE uklanjati zaštitu ventilatora. Budući da se ventilator vrti velikom brzinom, uzrokovat će povredu.

a Vanjska jedinica (ZEAS kondenzacijska jedinica) b Cjevovod za rashladno sredstvo c Unutarnja jedinica (Zavojnica puhala) d Unutarnja jedinica (Vitrina)

11 Rad

11.1 Raspon rada

Za siguran i učinkovit rad, sustav koristite u slijedećim rasponima temperature.

Hlađenje

Vanjska temperatura –20~43°CDB Temperatura isparenja –20~5°C

11.2 Rukovanje sustavom

11.2.1 O rukovanju sustavom

▪ Za pokretanje i zaustavljanje rada vanjske jedinice, koristite

vanjsku sklopku.

▪ Ako se glavno napajanje isključi za vrijeme rada, rad će se

ponovo pokrenuti automatski kada se napajanje opet uspostavi.

OPREZ

Nakon duže upotrebe, provjerite ima li oštećenja na postolju ili spojnicama uređaja. Ako je oštećeno, uređaj može pasti i uzrokovati povredu.

12.1 O rashladnom sredstvu

Proizvod sadrži fluorirane stakleničke plinove. NE ispuštajte plinove u atmosferu.

Vrsta rashladnog sredstva: R410A Vrijednost potencijala globalnog zatopljenja (GWP): 2087,5

OBAVIJEST

U Europi se, emisija stakleničkih plinova cijelog punjenja rashladnog sredstva u sustavu (izražena u tonama CO2ekvivalent) koristi za određivanje rokova održavanja. Pridržavajte se važećih zakona.

Formula za izračun predtlaka emisija stakleničkog plina: GWP vrijednost rashladnog sredstva × Ukupna

količina punjenja rashladnog sredstva [u kg] / 1000 Više informacija zatražite od svog instalatera.

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Priručnik za postavljanje i upotrebu

13 Otklanjanje smetnji

UPOZORENJE

Rashladno sredstvo koje se upotrebljava u klima uređaju je sigurno i normalno ne procuruje. Ako rashladno sredstvo procuruje u prostoriju, u dodiru s plamenikom, grijačem ili štednjakom može dovesti do stvaranja štetnog plina.

Isključite sve uređaje za grijanje plamenom, prozračite prostoriju i obratite se trgovcu kod kojeg ste kupili uređaj.

Nemojte upotrebljavati sustav dok serviser ne potvrdi da je popravljen dio iz kojeg je curilo rashladno sredstvo.

12.2 Jamstvo i servisiranje nakon prodaje

12.2.1 Trajanje jamstva

▪ Ovaj proizvod ima jamstveni list koji je popunio trgovac prilikom

postavljanja. Popunjeni jamstveni list kupac treba provjeriti i pažljivo spremiti.

▪ Ako su potrebni popravci uređaja u jamstvenom roku, obratite se

trgovcu i imajte pri ruci jamstveni list.

12.2.2 Preporučeno održavanje i pregledi

Budući da se nakon nekoliko godina upotrebe nakupi prašina, performanse jedinice će donekle oslabiti. Budući da rastavljanje uređaja i čišćenje unutrašnjosti zahtijevaju tehničku stručnost, te kako bi se osiguralo najbolje moguće održavanje vašeg uređaja, preporučujemo da uz uobičajeno održavanje ugovorite i uslugu održavanja i provjere. Naša prodajna mreža ima stalni pristup zalihama najvažnijih komponenti za održavanje vašeg uređaja u dobrom stanju što je duže moguće. Obratite se svom dobavljaču za pojedinosti.

Kada se obratite se svom dobavljaču za popravke, uvijek navedite:

▪ Kompletan naziv modela uređaja. ▪ Broj proizvođača (pogledajte na nazivnu pločicu jedinice). ▪ Datum postavljanja. ▪ Simptome ili neispravnost i pojedinosti kvara.

UPOZORENJE

▪ Ne pokušavajte sami rastaviti, popraviti, premjestiti,

preinačiti ili ponovo postaviti klima uređaj, jer nepravilno rastavljanje ili postavljanje može prouzročiti udar struje ili požar. Obratite se svom trgovcu.

▪ Ako slučajno procuri rashladno sredstvo, pazite da

nema otvorenog plamena. Rashladno sredstvo je posve sigurno, nije otrovno, nije zapaljivo, ali proizvodi otrovni plin ako slučajno procuri u prostoriju gdje ima zapaljivog plina od grijača, plinskog kuhala itd. Neka uvijek stručno osoblje servisa provjeri je li mjesto procurivanja popravljeno, prije ponovnog puštanja u rad.

13 Otklanjanje smetnji

Ako bi neispravnost sustava mogla naštetiti stvarima u prostoriji/ vitrini, možete tražiti vašeg instalatera da ugradi alarm (primjerice: svjetlo). Za pojedinosti se obratite svom instalateru.

Ako nastane jedan od slijedećih kvarova, poduzmite donje mjere i obratite se Vašem dobavljaču.

UPOZORENJE Kod neuobičajene pojave (kao miris paljevine itd.),

zaustavite rad i isključite električno napajanje.

Nastavak rada u takvim uvjetima može uzrokovati kvar, udare struje ili požar. Obratite se svom trgovcu.

Sustav MORA popravljati kvalificirani serviser.

Kvar Mjere

Ako se sigurnosna naprava kao osigurač, ili strujna zaštitna sklopka FID često aktiviraju, ili ako ON/OFF sklopka ne radi pravilno.

Ako voda curi iz jedinice. Rad odmah prekinite. Preklopnik za rad ne radi kako treba. Postavite prekidač na

Ako sustav NE radi pravilno, osim u gornjim slučajevima, i nije vidljiv niti jedan od gornjih kvarova, pregledajte sustav po slijedećem postupku.

Kvar Mjere

Ako sustav uopće ne radi.

Sustav prestaje raditi ubrzo nakon početka rada.

Sustav radi ali ne hladi dovoljno.

▪ Provjerite je li nestalo struje. Čekajte da

struja dođe. Ako do nestanka struje dođe za vrijeme rada, sustav se automatski ponovo pokreće čim struja dođe.

▪ Provjerite da li je pregorio osigurač ili se

aktivirao prekidač. Promijenite osigurač ili ponovo podesite prekidač.

▪ Provjerite jesu li dovod i odvod zraka

vanjske ili unutarnje jedinice slobodni od prepreka. Uklonite prepreke i omogućite dobro provjetravanje.

▪ Provjerite jesu li dovod i odvod zraka

vanjske ili unutarnje jedinice slobodni od prepreka. Uklonite prepreke i omogućite dobro provjetravanje.

▪ Provjerite da unutarnja jedinica nije

zaleđena. Ručno odledite jedinicu, ili skratite ciklus odleđivanja.

▪ Provjerite ima li previše stvari u prostoriji/

vitrini. Uklonite nekoliko artikala.

▪ Provjerite da postoji nesmetano kruženje

zraka u prostoriji/vitrini. Napravite novi raspored artikala unutar prostorije/vitrine.

▪ Provjerite da nema previše prašine na

izmjenjivaču topline vanjske jedinice. Četkom ili usisivačem uklonite prašinu bez upotrebe vode. Ako je potrebno obratite se svom dobavljaču.

▪ Provjerite istječe li hladan zrak izvan

prostorije/vitrine. Zaustavite istjecanje hladnog zraka.

▪ Provjerite da niste možda podesili

previsoku zadanu vrijednost temperature unutarnje jedinice. Postavite odgovarajuću temperaturu.

▪ Provjerite da u prostoriji/vitrini nema

suviše artikala visoke temperature. Uvijek stavljajte artikle nakon što se ohlade.

▪ Provjerite da vrata nisu predugo

otvorena. Skratite vrijeme otvaranja vrata.

Sklopkom isključite glavno napajanje.

isključeno.

Priručnik za postavljanje i upotrebu

Zrakom hlađena rashladna kondenzacijska jedinica

LRMEQ3+4BY1

4P495373-1B – 2018.04

Ako nakon gornjih provjera ne možete sami otkloniti problem, obratite se svom instalateru i navedite simptome, kompletan naziv modela uređaja (s brojem proizvođača, ako je moguće) i datum postavljanja (vjerojatno u jamstvenom listu).

13.1 Simptomi koji NISU neispravnost sustava

Slijedeći simptomi NISU znakovi neispravnosti sustava:

13.1.1 Simptom: Sustav ne radi

▪ Sustav ne počinje ponovo raditi odmah nakon uključivanja. Ako

lampica pogona svijetli, sustav je u normalnom stanju. Da bi se spriječilo preopterećivanje motora kompresora, klima uređaj počinje raditi 5 minuta nakon ponovnog uključivanja, ako je neposredno prije bio isključen.

▪ Sustav ne počinje ponovo raditi odmah nakon uključivanja

napajanja. Počekajte minutu dok mikro računalo ne bude spremno za rad.

13.1.2 Simptom : Uređaj se ne zaustavlja odmah nakon prestanka rada

Time se sprječava oštećenje komponenti. Jedinica će se zaustaviti malo kasnije.

14 Premještanje

13.1.3 Simptom : Šum (vanjska jedinica)

▪ Čuje se stalni tihi "šišteći" zvuk kada je sustav u načinu rada

hlađenja. To je zvuk rashladnog sredstva koje teče kroz unutarnju i vanjsku jedinicu.

▪ Čuje se stalni šušteći zvuk kada sustav počinje raditi ili odmah po

prestanku rada. To je šum rashladnog sredstva koji proizvodi zaustavljanje ili promjena toka.

▪ Kada se ton šuma rada mijenja. To je šum uzrokovan promjenom

frekvencije.

13.1.4 Simptom: Iz jedinice izlazi prašina

Ako se sustav upotrijebi prvi puta nakon duljeg vremena. To je zbog toga što je prašina ušla u jedinicu.

13.1.5 Simptom: Ventilator vanjske jedinice se ne okreće

Tijekom rada. Brzina ventilatora je pod nadzorom, kako bi se postigao najbolji rad.

14 Premještanje

Obratite se svom dobavljaču za uklanjanje i ponovno postavljanje cijele jedinice. Preseljenje uređaja zahtijeva tehničku stručnost.

15 Odlaganje na otpad

Ovaj uređaj koristi fluorougljikovodik (HFC). Obratite se svom dobavljaču kada ga odbacujete.

OBAVIJEST

NEMOJTE pokušati rastaviti sustav sami: rastavljanje sustava za klimatizaciju, postupanje s rashladnim sredstvom, uljem i svim ostalim dijelovima, MORA biti provedeno u skladu s važećim propisima. Uređaji se u specijaliziranom pogonu MORAJU obraditi za ponovnu upotrebu, recikliranje i uklanjanje.

LRMEQ3+4BY1 Zrakom hlađena rashladna kondenzacijska jedinica 4P495373-1B – 2018.04

Priručnik za postavljanje i upotrebu

4P441336-1 0000000J

4P495373-1 B 00000002

4P495373-1B 2018.04

Daikin LRMEQ3BY1, LRMEQ4BY1 Operation manuals [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sadržaj

1 O dokumentaciji

1.1 O ovom dokumentu

Za instalatera

2 O pakiranju

2.1 Vanjska jedinica

2.1.1 Za uklanjanje dodatnog pribora s vanjske jedinice

3 O jedinicama

3.1 O unutarnjoj jedinici

2.1.2 Uklanjanje transportnog učvršćenja

4 Priprema

3.2 Raspored sustava

3.3 O nutarnjim jedinicama

3.3.1 O ponovnom korištenju postojećih izmjenjivača topline

4.1 Priprema mjesta ugradnje

4.2.2 Zahtjevi za cjevovod rashladnog sredstva

4.2.3 Materijal cijevi rashladnog sredstva

A/a: Cjevovod između vanjske jedinice i razvodnika grananja

B+C/b+c: Cjevovod između razvodnika grananja
