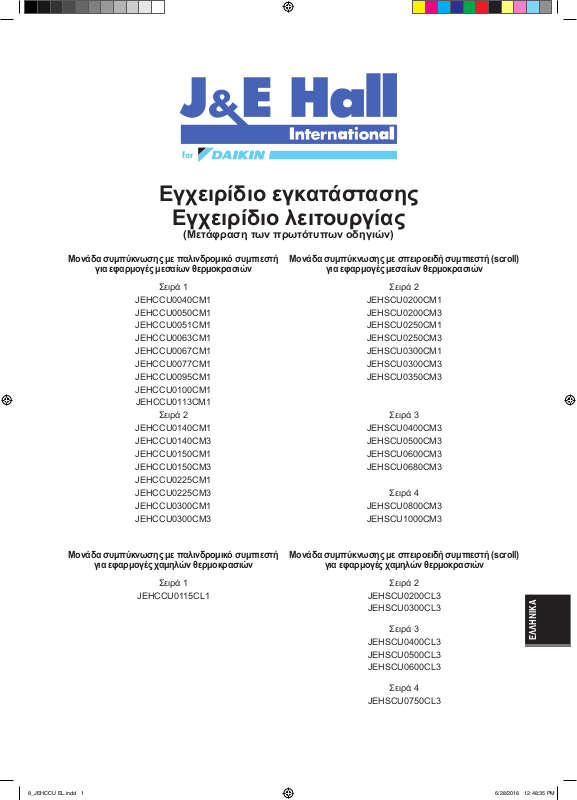

Daikin JEHCCU0040CM1, JEHSCU0200CM1, JEHCCU0050CM1, JEHSCU0200CM3, JEHCCU0051CM1 Operation manuals [el]

...
Εγχειρίδιο εγκατάστασης
Εγχειρίδιο λειτουργίας
(Μετάφραση των πρωτότυπων οδηγιών)
Μονάδα συμπύκνωσης με παλινδρομικό συμπιεστή
για εφαρμογές μεσαίων θερμοκρασιών
Σειρά 1 Σειρά 2
Σειρά 2 Σειρά 3
Μονάδα συμπύκνωσης με σπειροειδή συμπιεστή (scroll)
για εφαρμογές μεσαίων θερμοκρασιών
Μονάδα συμπύκνωσης με παλινδρομικό συμπιεστή
για εφαρμογές χαμηλών θερμοκρασιών
Σειρά 1 Σειρά 2
JEHCCU0115CL1 JEHSCU0200CL3
8_JEHCCU EL.indd 18_JEHCCU EL.indd 1 6/28/2016 12:48:35 PM6/28/2016 12:48:35 PM
Μονάδα συμπύκνωσης με σπειροειδή συμπιεστή (scroll)
για εφαρμογές χαμηλών θερμοκρασιών
JEHSCU0300CL3
Σειρά 3
JEHSCU0400CL3 JEHSCU0500CL3 JEHSCU0600CL3
Σειρά 4
JEHSCU0750CL3
ΕΛΛΗΝΙΚΑ
Η μονάδα συμπύκνωσης παρέχεται με φορτίο πλήρωσης
Περιεχόμενα
1. Ονοματολογία 2
2. Ασφάλεια και υγεία 2
3. Εγκατάσταση, ρύθμιση και
εκκίνηση
4. Οριστική παύση λειτουργίας και απόρριψη
5. Λίστα ελέγχου 5
6. Σέρβις και συντήρηση 6
7. Πληροφορίες φθοριούχων αερίων 6
8. Αντιμετώπιση προβλημάτων 7
9. Προδιαγραφές 8
10. Σχέδια περιγράμματος 10
11. Ηλεκτρικά δεδομένα 13
12. Παράρτημα 19
1. Ονοματολογία
JEH CCU 0140 MC1
ΨΥΚΤΙΚΗ ΜΟΝΑΔΑ ΣΥΜΠΥΚΝΩΣΗΣ
J&E Hall
ΤΥΠΟΣ ΣΥΜΠΙΕΣΤΗ CCU: ΠΑΛΙΝΔΡΟΜΙΚΟΣ SCU: ΣΠΕΙΡΟΕΙΔΗΣ
ΟΝΟΜΑΣΤΙΚΗ ΙΚΑΝΟΤΗΤΑ ΨΥΞΗΣ ΣΕ HP (ΔΙΑΙΡΟΥΜΕΝΗ ΔΙΑ ΤΟΥ 100)
2. Ασφάλεια και υγεία
ΕΦΑΡΜΟΓΗ M: ΜΕΣΑΙΑ ΘΕΡΜΟΚΡΑΣΙΑ L: ΧΑΜΗΛΗ
ΘΕΡΜΟΚΡΑΣΙΑ
ΓΕΝΙΑ
B:2Η C:3Η
2
5
ΤΡΟΦΟΔΟΣΙΑ
1: 230V/50Hz/1Ph 3:400V/50Hz/3Ph
αζώτου. Η μονάδα συμπύκνωσης περιέχει κινητά μηχανικά μέρη και
κινδύνους ηλεκτρικού ρεύματος. Μπορεί να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Αποσυνδέστε και διακόψτε την τροφοδοσία πριν από την εγκατάσταση ή το σέρβις του εξοπλισμού. Η απελευθέρωση ψυκτικού στην ατμόσφαιρα είναι παράνομη. Οι
σωστές διαδικασίες εκκένωσης, χειρισμού και ελέγχου διαρροών πρέπει να τηρούνται πάντα. Η μονάδα συμπύκνωσης πρέπει να είναι γειωμένη.
Η ακατάλληλη γείωση μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία ή πυρκαγιά. Βεβαιωθείτε ότι έχετε απενεργοποιήσει τη μονάδα
προτού αγγίξετε τυχόν ηλεκτρικά εξαρτήματα. Η επαφή με εξαρτήματα που έχουν ρεύμα μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία ή πυρκαγιά. Τα καλύμματα των ηλεκτρικών εξαρτημάτων και το προστατευτικό
του ανεμιστήρα του συμπυκνωτή πρέπει να παραμένουν πάντα στη θέση τους. Η χρήση της μονάδας συμπύκνωσης εκτός των συνθηκών και
εφαρμογών σχεδίασης για τις οποίες προορίζεται η μονάδα ενδέχεται να εγκυμονεί κινδύνους και να προκαλέσει βλάβες στη μονάδα, ανεξάρτητα από τη βραχυπρόθεσμη ή μακροπρόθεσμη λειτουργία. Οι μονάδες συμπύκνωσης δεν έχουν σχεδιαστεί για να αντέχουν
φορτία ή πιέσεις από άλλο εξοπλισμό ή άτομα. Αυτά τα εξωτερικά φορτία ή πιέσεις μπορεί να προκαλέσουν βλάβη/διαρροή/ τραυματισμό. Σε μερικές περιπτώσεις, μπορεί να απαιτηθεί ένας διαχωριστής
υγρού στη γραμμή αναρρόφησης (δεν παρέχεται), που προσφέρει προστασία από επιστροφή ψυκτικού κατά τη λειτουργία. Βοηθά στην αποφυγή μετακίνησης στο στάδιο εκτός κύκλου προσθέτοντας εσωτερικό ελεύθερο όγκο στην χαμηλή πλευρά του συστήματος. Πρέπει να εκτελεστεί έλεγχος για βεβαιωθείτε ότι η ποσότητα
της μετακίνησης στο στάδιο εκτός κύκλου στον συμπιεστή δεν υπερβαίνει το όριο πλήρωσης του συμπιεστή. Όποτε είναι εφικτό, το σύστημα πρέπει να εγκαθίσταται έτσι ώστε
να γίνεται χρήση της διαμόρφωσης εκκένωσης. Για μονάδες Σειράς 1 JEHCCU040CM1 και JEHCCU0050CM1, συνιστάται η σύνδεση με διάταξης διακοπής θερμοστάτη χρησιμοποιώντας τον ακροδέκτη που έχει κρατηθεί στο κουτί ελέγχου. Μετά την εγκατάσταση, το σύστημα πρέπει να λειτουργήσει για
3 - 4 ώρες. Η στάθμη του λαδιού πρέπει να ελεγχθεί μετά από 3 - 4 ώρες λειτουργίας και να συμπληρωθεί, αν είναι απαραίτητο.
Η στάθμη του λαδιού δεν πρέπει να είναι χαμηλότερη από το ένα τέταρτο του δείκτη στάθμης λαδιού του συμπιεστή.
Γενικές πληροφορίες
3. Εγκατάσταση, ρύθμιση και εκκίνηση
Μόνο ένας εξουσιοδοτημένος τεχνικός εγκαταστάσεων ψύξης ο οποίος είναι εξοικειωμένος με τα συστήματα ψύξης και τα εξαρτήματά τους, συμπεριλαμβανομένων όλων των στοιχείων ελέγχου, θα πρέπει να πραγματοποιεί την εγκατάσταση και την εκκίνηση του συστήματος. Για την αποφυγή πιθανού τραυματισμού, προσέχετε όταν εργάζεστε γύρω από τις επιφάνειες της σερπαντίνας ή τα αιχμηρά άκρα των μεταλλικών περιβλημάτων. Όλη η σωλήνωση και η ηλεκτρική καλωδίωση πρέπει να εγκατασταθεί σύμφωνα με όλους τους ισχύοντες κανόνες, κανονισμούς και τοπικούς νόμους. Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εκτός και σχετικά με τη χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να εποπτεύονται, ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.
Ελέγξτε ότι η μονάδα που λάβατε είναι το σωστό μοντέλο για την
προοριζόμενη εφαρμογή. Ελέγξτε ότι το ψυκτικό και η τάση είναι κατάλληλα για την
προτεινόμενη εφαρμογή και το περιβάλλον. Η εγκατάσταση και η συντήρηση πρέπει να εκτελούνται μόνο από
εξουσιοδοτημένο προσωπικό, το οποίο είναι εξοικειωμένο με τους τοπικούς κανόνες και κανονισμούς και έχει εμπειρία με αυτόν τον τύπο εξοπλισμού.
Σημαντική σημείωση
αν επιβλέπονται ή έχουν λάβει οδηγίες
O-CU06-JUN16-1 1-2
Όλες οι προδιαγραφές υπόκεινται σε αλλαγές από τον κατασκευαστή χωρίς προηγούμενη ειδοποίηση. Το Αγγλικό κείμενο αποτελεί τις πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.
3.1 Θέση τοποθέτησης της μονάδας
Για την επίτευξη της μέγιστης ικανότητας ψύξης, η θέση
εγκατάστασης για τη μονάδα συμπύκνωσης θα πρέπει να επιλεγεί με προσοχή. Εγκαταστήστε τη μονάδα συμπύκνωσης κατά τέτοιον τρόπο ώστε
ο θερμός αέρας που εξέρχεται από τη μονάδα συμπύκνωσης να μην μπορεί να αναρροφάται πάλι (αυτή είναι η περίπτωση του κλειστού κύκλου του θερμού αέρα εκροής). Αφήστε γύρω από τη μονάδα αρκετό χώρο για τη συντήρηση.
ΛΑΘΟΣ!
ΣΩΣΤΟ!
8_JEHCCU EL.indd 28_JEHCCU EL.indd 2 6/28/2016 12:48:35 PM6/28/2016 12:48:35 PM
Βεβαιωθείτε ότι δεν υπάρχει παρεμπόδιση της ροής του
Εμπόδιο
Εμπόδιο
αέρα προς ή από την μονάδα. Αφαιρέστε τα εμπόδια που παρεμποδίζουν την εισαγωγή ή την εκροή του αέρα.
ΣΩΣΤΟ!
ΛΑΘΟΣ!
Η θέση πρέπει να αερίζεται καλά, έτσι ώστε η μονάδα
να μπορεί να προσλάβει και να κατανείμει μεγάλη ποσότητα αέρα, μειώνοντας με αυτόν τον τρόπο τη θερμοκρασία συμπύκνωσης. Για τη βελτιστοποίηση των συνθηκών λειτουργίας της
μονάδας, η σερπαντίνα του συμπυκνωτή πρέπει να καθαρίζεται τακτικά.
3.2 Διάκενο εγκατάστασης
Η θέση εγκατάστασης πρέπει να διαθέτει επαρκή χώρο
για τη ροή του αέρα και τη συντήρηση γύρω από τη μονάδα.
Εμπόδιο
Είσοδος αέρα
Εκροή αέρα
Εμπόδιο
Για να υπάρχει επαρκής χώρος για τη συντήρηση ή την εγκατάσταση.
> 1,5 m
3.3 Χειρισμός συμπιεστή
Για να εξασφαλιστεί η αξιοπιστία του συμπιεστή, η μονάδα συμπύκνωσης και ο συμπιεστής δεν πρέπει να έχουν κλίση μεγαλύτερη από 45°. Διαφορετικά, το εξάρτημα μπορεί να πέσει από τα 3 ελατήρια του περιβλήματος του συμπιεστή, με αποτέλεσμα θορυβώδεις δονήσεις κατά τη λειτουργία και πιθανή βλάβη.
Συνδέει μόνο μια εσωτερική μονάδα με μια εξωτερική μονάδα
συμπύκνωσης. Απελευθερώστε όλη την προ-πλήρωση αζώτου πριν από τη σύνδεση
των σωληνώσεων. Το μέγεθος του σωλήνα σύνδεσης για την αναρρόφηση και τη γραμμή
υγρού πρέπει να είναι το ίδιο με αυτό που συνδέεται στη μονάδα συμπύκνωσης. Το σωστό μέγεθος της γραμμής θα ελαχιστοποιήσει την πτώση της πίεσης και θα διατηρήσει επαρκή την ταχύτητα αερίου για τη σωστή επιστροφή του λαδιού. Οι διαδρομές της σωλήνωσης πρέπει να είναι όσο το δυνατόν πιο απλές
και σύντομες. Αποφεύγετε τα χαμηλά σημεία στη σωλήνωση όπου μπορεί να συσσωρευτεί λάδι. Χρησιμοποιείτε μόνο καθαρούς, στεγνούς σωλήνες χαλκού κατάλληλους
για ψύξη με γωνίες μεγάλης ακτίνας. Η σωλήνωση θα διαθέτει επαρκή ακτίνα λυγίσματος. Συγκολλήστε χωρίς να παραγεμίσετε την κόλληση ώστε να εξασφαλιστεί
ότι δεν θα υπάρχει περίσσιο υλικό συγκόλλησης μέσα στο σωλήνα. Για την αποφυγή της οξείδωσης, φυσήξτε άζωτο μέσα από τη σωλήνωση
κατά τη συγκόλληση. Τοποθετήστε μόνωση σε όλες τις γραμμές αναρρόφησης μετά από τον
έλεγχο πίεσης. Στηρίξτε κατάλληλα όλη τη σωλήνωση ανά διαστήματα έως και 2 μέτρων.
Για την περίπτωση όπου η εξωτερική μονάδα συμπύκνωσης βρίσκεται
πάνω από την εσωτερική μονάδα, η υψομετρική διαφορά μεταξύ των μονάδων πρέπει να είναι μικρότερη των 25 μέτρων και πρέπει να εγκατασταθεί μια ελαιοπαγίδα στο σωλήνα αναρρόφησης ανά 4 μέτρα ύψους. Στο σωλήνα αναρρόφησης πρέπει να τοποθετείται πάντα μια παγίδα σχήματος U στο κάτω μέρος. Για την περίπτωση όπου η εξωτερική μονάδα συμπύκνωσης βρίσκεται
κάτω από την εσωτερική μονάδα, η υψομετρική διαφορά μεταξύ των μονάδων πρέπει να είναι μικρότερη των 4 μέτρων. Η παγίδα σωλήνα πρέπει να εγκατασταθεί προς τα επάνω σε μια έξοδο της εσωτερικής μονάδας (σωλήνας αναρρόφησης). Το συνιστώμενο μήκος σωλήνωσης είναι 25 μέτρα ή λιγότερο.
Ενδέχεται να απαιτείται πρόσθετο λάδι αν το μήκος της σωλήνωσης είναι
μεγάλο ή αν έχει πολλές ελαιοπαγίδες. Ελέγξτε τη στάθμη του λαδιού του συμπιεστή για να αποφασίσετε αν θα προσθέσετε λάδι μετά από τουλάχιστον 2 ώρες λειτουργίας. Συνιστάται επίσης η εγκατάσταση της βαλβίδας εκτόνωσης με MOP
(Maximum Operation Pressure - Μέγιστη πίεση λειτουργίας) για μονάδες
μεσαίας θερμοκρασίας εξάτμισης, αν η πίεση λειτουργίας αναρρόφησης κατά τη διαδικασία έναρξης, ιδιαίτερα μετά από έναν κύκλο απόψυξης,
είναι εκτός ορίων, όπως αναφέρεται στον παρεχόμενο πίνακα.
Συνιστώμενο εύρος πίεσης λειτουργίας συμπιεστή:
Μεσαία θερμοκρασία
Μοντέλο συμπιεστή AE/AJ MTZ ZB Ψυκτικό R404A R134a R404A R134a R407C R404A R134a
Εύρος πίεσης λειτουργίας υψηλής πλευράς
(barg)
Εύρος πίεσης λειτουργίας χαμηλής πλευράς
(barg)
13,2 -
27,7
1,5 -
8,3
6,7 ­15,8
0,1 -
3,9
13,2 -
27,7
1,0 -
7,2
7,9 ­15,8
0,6 -
4,7
12,5 -
29,4
1,4 -
6,6
7,14 -
27,6
1,98 -
7,14
6,6 ­15,8
0,6 -
3,8
Χαμηλή θερμοκρασία
Μοντέλο συμπιεστή AJ NTZ ZF
!Û
Ελατήρια για
απορρόφηση
δονήσεων
3.4 Σωλήνωση στον τόπο εγκατάστασης
Το μέγεθος των γραμμών πρέπει να καθορίζεται μόνο από εξουσιοδοτημένο προσωπικό. Όλοι οι τοπικοί κώδικες πρακτικής πρέπει να τηρούνται κατά την εγκατάσταση της σωλήνωσης ψυκτικού.
Για την εξασφάλιση της ικανοποιητικής λειτουργίας και απόδοσης, τα παρακάτω σημεία πρέπει να ληφθούν υπόψη για τη διάταξη της
σωλήνωσης στον τόπο εγκατάστασης,
Σημαντική σημείωση
Ψυκτικό R404A R404A R404A
Εύρος πίεσης λειτουργίας υψηλής πλευράς
(barg)
Εύρος πίεσης λειτουργίας χαμηλής πλευράς
(barg)
3.5 Έλεγχος πίεσης
Βεβαιωθείτε ότι η μονάδα είναι απομονωμένη κατά την εκτέλεση
ελέγχου πίεσης σε σωλήνωση στον τόπο εγκατάστασης, χρησιμοποιείτε πάντα ένα αδρανές, ξηρό αέριο όπως το άζωτο. Ελέγξτε για διαρροή αν υπάρχει μείωση στη διατήρηση πίεσης. Η διαφορική πίεση μεταξύ της υψηλής και χαμηλής πλευράς του
συστήματος δεν πρέπει να υπερβαίνει την παρακάτω τιμή.
Συμπιεστής Διαφορική πίεση
MTZ/ZB/ZF
AE/AJ
13,2 -
27,7
0,1 -
3,3
13,2 -
27,7
1,0 -
7,2
19 barg
(275 psig)
30 barg
(435 psig)
13,2 -
27,7
0,1 -
3,3
O-CU06-JUN16-1 1-3
Όλες οι προδιαγραφές υπόκεινται σε αλλαγές από τον κατασκευαστή χωρίς προηγούμενη ειδοποίηση. Το Αγγλικό κείμενο αποτελεί τις πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.
ΕΛΛΗΝΙΚΑ
8_JEHCCU EL.indd 38_JEHCCU EL.indd 3 6/28/2016 12:48:35 PM6/28/2016 12:48:35 PM
Οι πιέσεις ελέγχου που χρησιμοποιήθηκαν στο
εργοστάσιο είναι αυτές που παρατίθενται παρακάτω.
Πίεση ελέγχου
Υψηλή πλευρά Χαμηλή πλευρά
28 barg
(405 psig)
19 barg
(275 psig)
3.6 Ανίχνευση διαρροής
Βεβαιωθείτε ότι όλες οι βαλβίδες απομόνωσης είναι
ανοιχτές. Εκτελέστε έναν έλεγχο διαρροής του συστήματος
χρησιμοποιώντας άζωτο αναμεμιγμένο με το εγκεκριμένο ψυκτικό για τη μονάδα. Μη χρησιμοποιείτε CFC για έλεγχο διαρροής της
μονάδας συμπύκνωσης που προορίζεται για χρήση με ψυκτικά HFC. Η χρήση υγρών ελέγχου διαρροής δεν συνιστάται καθώς
μπορεί να αντιδράσουν με τα πρόσθετα των λιπαντικών
3.7 Δημιουργία κενού - αφαίρεση υγρασίας
Σημαντική σημείωση
Η υγρασία εμποδίζει τη σωστή λειτουργία του συμπιεστή και του συστήματος ψύξης
Ο αέρας και η υγρασία μειώνουν τη διάρκεια ζωής και αυξάνουν την πίεση συμπύκνωσης προκαλώντας υπερβολικά υψηλές θερμοκρασίες εκκένωσης που μπορεί να καταστρέψουν τις ιδιότητες λίπανσης του λαδιού. Ο κίνδυνος σχηματισμού οξέων αυξάνεται επίσης από τον αέρα και την υγρασία και μπορεί να δημιουργηθεί επιχάλκωση με αυτόν τον τρόπο. Όλα αυτά τα φαινόμενα μπορεί να προκαλέσουν μηχανικές ή ηλεκτρικές βλάβες.
Σημαντική σημείωση
Βεβαιωθείτε ότι χρησιμοποιείται μα αντλία κενού καλής ποιότητας για τη δημιουργία ελάχιστου κενού -0,1 barg (250 microns) ή λιγότερο. Βεβαιωθείτε ότι δεν υπάρχει αύξηση της πίεσης για 1 ώρα ή περισσότερο μετά από τη διακοπή της δημιουργίας κενού. Αν υπάρχει αύξηση, υπάρχει υγρασία ή διαρροή κατά μήκος της σωλήνωσης.
3.8 Ρυθμίσεις διακόπτη πίεσης ασφαλείας
Ο διακόπτης πίεσης που τοποθετείται στις μονάδες συμπύκνωσης με αυτόματη επαναφορά για χαμηλές πιέσεις και μη αυτόματη επαναφορά για υψηλές πιέσεις ΔΕΝ ρυθμίζεται από το εργοστάσιο.
1
7
14
23
18
8
12
16
20
18
5
Ασφάλεια υψηλής πίεσης (Μη αυτόματη επαναφορά)
Ο διακόπτης ασφαλείας υψηλής πίεσης χρειάζεται για την προστασία του συμπιεστή ώστε να μη λειτουργεί εκτός των προδιαγραφών του. Ο διακόπτης υψηλής πίεσης θα ορίσει ίσες ή χαμηλότερες τιμές από τις παρακάτω ανάλογα με τον τύπο ψυκτικού, την εφαρμογή και την κατάσταση
περιβάλλοντος.
Μοντέλο AE/CAJ/TAJ MTZ/ZB/ZF
Ψυκτικό R404A R134a R404A R134a
Απενεργοποίηση (barg) 27,7 18 27,7 18
Απενεργοποίηση (psig) 402 261 402 261
Ασφάλεια χαμηλής πίεσης (Αυτόματη επαναφορά)
Ο διακόπτης ασφαλείας χαμηλής πίεσης χρησιμοποιείται για την αποφυγή της λειτουργίας του συμπιεστή σε πολύ χαμηλή πίεση αναρρόφησης ή κατάσταση κενού. Η διακοπή ασφαλείας χαμηλής πίεσης δεν πρέπει ποτέ να ρυθμίζεται σε χαμηλότερη τιμή από αυτήν που παρατίθεται στον παρακάτω πίνακα. Αν χρησιμοποιείται εκκένωση, το ηλεκτρικό κύκλωμα πρέπει να διαμορφωθεί έτσι ώστε η επανεκκίνηση του συμπιεστή να ενεργοποιείται από απαίτηση του θερμοστάτη και όχι από έναν διακόπτη επαναφοράς χαμηλής πίεσης.
*
M: Μεσαία θερμοκρασία, L: Χαμηλή θερμοκρασία
Μοντέλο AE/CAJ/TAJ MTZ ZB/ZF
Ψυκτικό R404A R134a R404A R134a R407C R404A R134a
Εφαρμογή M
*L*M*M*M*M*M*L*M*
Απενεργοποίηση (barg) 1,5 0,1 0,5 1,0 0,6 1,4 2,0 0,1 0,6
Απενεργοποίηση (psig) 21,8 1,5 7,3 14,5 8,7 20,3 29,0 1,5 8,7
Βίδα ρύθμισης εύρους πλευράς χαμηλής πίεσης
Δεξιόστροφα: Μείωση ρύθμισης πίεσης ενεργοποίησης Αριστερόστροφα: Αύξηση ρύθμισης πίεσης ενεργοποίησης
Βίδα ρύθμισης διαφορικής
Δεξιόστροφα: Αύξηση ρύθμισης διαφορικής πίεσης Αριστερόστροφα: Μείωση ρύθμισης διαφορικής πίεσης
Διακόπτης μη αυτόματης
επαναφοράς
Σύνδεσμος πλευράς
χαμηλής πίεσης
Σύνδεσμος πλευράς
υψηλής πίεσης
Βίδα ρύθμισης εύρους πλευράς υψηλής πίεσης
Δεξιόστροφα: Αύξηση ρύθμισης πίεσης απενεργοποίησης Αριστερόστροφα: Μείωση ρύθμισης πίεσης απενεργοποίησης
Η πίεση απενεργοποίησης χαμηλής πίεσης είναι η ρύθμιση της πίεσης ενεργοποίησης μείον της διαφορικής.
Δεν πρέπει να γίνονται περισσότερες από 10 εκκινήσεις συμπιεστή
Σημαντική σημείωση
9
10
=
12mm
1
/
4
in./6mm
11 1 9
15 13
βιδωτή ένωση
(fl are)
ανά ώρα. Ένας υψηλότερος αριθμός μειώνει τη διάρκεια ζωής του συμπιεστή. Αν είναι απαραίτητο, χρησιμοποιήστε έναν χρονοδιακόπτη προστασίας από βραχύ κύκλο λειτουργίας στο κύκλωμα ελέγχου. Συνιστάται ένας ελάχιστος χρόνος λειτουργίας 2 λεπτών μετά από κάθε εκκίνηση του συμπιεστή και χρόνος αναμονής 3 λεπτών μετά από κάθε διακοπή και εκκίνηση. Μόνο κατά τη διάρκεια του κύκλου εκκένωσης μπορεί ο συμπιεστής να
1. Βελόνα ρύθμισης
χαμηλής πίεσης (LP)
2. Βελόνα ρύθμισης διαφορικού,
LP
3.
Κύριος βραχίονας 14. Ακροδέκτης γείωσης
5. Βελόνα ρύθμισης
υψηλής πίεσης (HP)
7. Κύριο ελατήριο 16.
8. Ελατήριο διαφορικού
12. Διακόπτης
13. Ακροδέκτες
15.
Είσοδος καλωδίου
Ραγοδιακόπτης Πλάκα ασφάλισης
18.
9. Φυσούνα 19. Βραχίονας
10. Σύνδεση LP
20. Κουμπί μη αυτόματης
επαναφοράς
11. Σύνδεση HP
λειτουργεί για πολύ μικρότερα χρονικά διαστήματα.
3.9 Ρύθμιση ελεγκτή ταχύτητας ανεμιστήρα
Ο ελεγκτής ταχύτητας ανεμιστήρα ελέγχει την πίεση εκκένωσης συμπύκνωσης μέσω της ρύθμισης της ταχύτητας ανάλογα με τη θερμοκρασία περιβάλλοντος. Η ρύθμιση για την απενεργοποίηση του ανεμιστήρα πρέπει να ρυθμίζεται υψηλότερα από τη συνιστώμενη τιμή στον παρακάτω πίνακα, προκειμένου να διατηρηθεί επαρκής υπόψυξη υγρού μπροστά από την TXV για εφαρμογή σε ψυχρό περιβάλλον.
Η υψηλότερη ενεργειακή απόδοση όπως φαίνεται στο φύλλο οικολογικού σχεδιασμού μπορεί να επιτευχθεί με τη ρύθμιση που παρατίθεται στον παρακάτω πίνακα:
O-CU06-JUN16-1 1-4
Όλες οι προδιαγραφές υπόκεινται σε αλλαγές από τον κατασκευαστή χωρίς προηγούμενη ειδοποίηση. Το Αγγλικό κείμενο αποτελεί τις πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.
8_JEHCCU EL.indd 48_JEHCCU EL.indd 4 6/28/2016 12:48:35 PM6/28/2016 12:48:35 PM
Για μοντέλα της Σειράς 1 :
Ψυκτικό R404A R134a
Ρύθμιση (bar) Ενεργοποίηση
16* 10
Ρύθμιση (bar) Διαφορική 7* 7
*Προεπιλεγμένη εργοστασιακή ρύθμιση
Για μοντέλα της Σειράς 2 και 4 :
Εφαρμογή Μεσαία θερμ. Χαμηλή θερμ.
R404A/
Ψυκτικό
R407C/ R407F/
R134a
R404A/
R407A
R407A
13
Ρύθμιση (barg) 19*
(Σειρά 2)
10
13
(Σειρά 4)
*Προεπιλεγμένη εργοστασιακή ρύθμιση
Απενεργοποίηση: Ο ανεμιστήρας του κινητήρα σταματά όταν η πίεση μειώνεται κάτω από την τιμή P
min.
Σημείωση: F.V.S. = Full Voltage Set Point (Τιμή Ρύθμισης Πλήρους Τάσης) (ρύθμιση πίεσης για μέγιστη ταχύτητα) E.P.B. = Effective Proportional Band (Πραγματική Αναλογική Ζώνη) (6 bar)
min = (F.V.S. – 6)
P
1 2
3.10 Ρύθμιση και εκκίνηση της μονάδας συμπύκνωσης
Βεβαιωθείτε ότι όλες οι χειροκίνητες βαλβίδες σέρβις είναι πλήρως ανοικτές κατά την εκκίνηση του συστήματος για πρώτη φορά. Συμπεριλαμβάνονται οι εξωτερικές και οι εσωτερικές βαλβίδες διακοπής καθώς και η βαλβίδα λήψης υγρού στη μονάδα. Η ανοικτή θέση της σφαιρικής βαλβίδας είναι όπως παρατίθεται παρακάτω:
S
0
ΑΝΟΙΚΤΗ θέση
Μέγ.
150°C
3.11 Ηλεκτρική καλωδίωση συμπιεστή
Η επαλήθευση της σωστής κατεύθυνσης περιστροφής πραγματοποιείται παρατηρώντας ότι η πίεση αναρρόφησης μειώνεται και η πίεση εκκένωσης αυξάνεται κατά την ενεργοποίηση του συμπιεστή. Η αντίστροφη περιστροφή ενός σπειροειδή συμπιεστή έχει επίσης ως αποτέλεσμα τη σημαντική μείωση της υπερέντασης ρεύματος. Η θερμοκρασία αναρρόφησης θα είναι υψηλή, η θερμοκρασία εκκένωσης θα είναι χαμηλή και ο συμπιεστής μπορεί να παράγει έναν μη φυσιολογικό θόρυβο.
3.12 Γείωση της Μονάδας Συμπύκνωσης
Η εγκατάσταση του καλωδίου γείωσης πρέπει να συνδεθεί στη βίδα γείωσης (με τη σήμανση της γείωσης) προτού συνδεθούν τα καλώδια ρεύματος. Το καλώδιο γείωσης πρέπει να είναι χαλαρό όπως φαίνεται στο παρακάτω διάγραμμα.
Δεξιόστροφα: Αύξηση τιμής ρύθμισης πίεσης Αριστερόστροφα: Μείωση τιμής ρύθμισης πίεσης
360 0 = 1 στροφή Περίπου 1,5 barg
Για μοντέλα της Σειράς 3
Ο ελεγκτής ταχύτητας ανεμιστήρα ελέγχει την ταχύτητα του ανεμιστήρα σύμφωνα με την απαιτούμενη θερμοκρασία εξόδου συμπυκνωτή και την προεπιλεγμένη εργοστασιακή ρύθμιση του ελεγκτή (με βάση το R404A) όπως παρατίθεται παρακάτω
ΜΟΝΤΕΛΟ ΜΕΣΑΙΑΣ ΘΕΡΜ.
ΨΥΚΤΙΚΟ: R404A, R407A, R407F
ΤΑΧΥΤΗΤΑ ΑΝΕΜΙΣΤΗΡΑ (Σ.Α.Λ.)
880
352
28 42 31 45
ΜΟΝΤΕΛΟ ΧΑΜΗΛΗΣ ΘΕΡΜ.
ΨΥΚΤΙΚΟ: R404A, R407A
ΤΑΧΥΤΗΤΑ ΑΝΕΜΙΣΤΗΡΑ (Σ.Α.Λ.)
880
352
12 32
ΘΕΡΜΟΚΡΑΣΙΑ (°C)
ΘΕΡΜΟΚΡΑΣΙΑ (°C)
ΨΥΚΤΙΚΟ: R134a
ΤΑΧΥΤΗΤΑ ΑΝΕΜΙΣΤΗΡΑ (Σ.Α.Λ.)
880
352
ΘΕΡΜΟΚΡΑΣΙΑ (°C)
Ακροδέκτης γείωσης
Καλώδιο τροφοδοσίας
Καλώδιο γείωσης
(Χαλαρό)
Σφιγκτήρας
4. Οριστική παύση λειτουργίας και απόρριψη
Στο τέλος της ωφέλιμης ζωής της συσκευής, ένας κατάλληλα καταρτισμένος μηχανικός πρέπει να διακόψει οριστικά τη λειτουργία του. Το ψυκτικό και το λάδι του συμπιεστή έχουν κατηγοριοποιηθεί ως επικίνδυνα απόβλητα και ως τέτοια πρέπει να ανακτηθούν και να απορριφθούν με σωστό τρόπο, συμπεριλαμβανομένης και της συμπλήρωσης των εγγράφων για τη μεταφορά αποβλήτων. Τα εξαρτήματα της μονάδας πρέπει να απορριφθούν ή να ανακυκλωθούν ανάλογα την περίπτωση και με τον σωστό τρόπο.
5. Λίστα ελέγχου
Βεβαιωθείτε ότι τα στοιχεία ελέγχου υψηλής και χαμηλής
πίεσης έχουν διαμορφωθεί σωστά. Βεβαιωθείτε ότι ο θερμαντήρας στροφαλοθαλάμου έχει τεθεί
σε λειτουργία τουλάχιστον 12 ώρες πριν από την εκκίνηση και είναι συνεχώς σε λειτουργία. Ελέγξτε ότι το ψυκτικό είναι το σωστό για την προοριζόμενη
χρήση. Ελέγξτε όλες τις ηλεκτρικές συνδέσεις.
Ελέγξτε ότι όλα τα ηλεκτρικά άκρα και τα κυκλώματα είναι
σωστά. Ελέγξτε τη στάθμη λαδιού του συμπιεστή μέσω του δείκτη
στάθμης του συμπιεστή, η στάθμη λαδιού δεν πρέπει να είναι χαμηλότερη από το ένα τέταρτο του δείκτη στάθμης. Ελέγξτε το μέγεθος χωρητικότητας της TXV (θερμοστατική
εκτονωτική βαλβίδα) με βάση τη χωρητικότητα της εσωτερικής μονάδας. Ελέγξτε το ψυκτικό που είναι κατάλληλο για την TXV. Ελέγξτε τη θέση και την κατάσταση της διάταξης του θερμοστατικού βολβού Παρατηρήστε τις πιέσεις του συστήματος κατά τη διάρκεια της
διαδικασίας πλήρωσης και αρχικής λειτουργίας.
ΕΛΛΗΝΙΚΑ
O-CU06-JUN16-1 1-5
Όλες οι προδιαγραφές υπόκεινται σε αλλαγές από τον κατασκευαστή χωρίς προηγούμενη ειδοποίηση. Το Αγγλικό κείμενο αποτελεί τις πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.
8_JEHCCU EL.indd 58_JEHCCU EL.indd 5 6/28/2016 12:48:35 PM6/28/2016 12:48:35 PM
Βεβαιωθείτε ότι η πίεση αναρρόφησης μειώνεται και η
πίεση εκκένωσης αυξάνεται. Δεν προέρχεται κανένας μη φυσιολογικός θόρυβος από το συμπιεστή. Συνεχίστε την πλήρωση του συστήματος έως ότου ο δείκτης
στάθμης είναι καθαρός. Βεβαιωθείτε ότι η υψηλή πίεση είναι > 14 barg για το R404A και > 8 barg για το R134a κατά τη
λειτουργία ρύθμισης της πλήρωσης. Η συνεχής ροή καθαρού ψυκτικού μέσω του δείκτη στάθμης, με πιθανώς μερικές φυσαλίδες σε πολύ υψηλή θερμοκρασία υποδηλώνει ότι το ψυκτικό είναι στη βέλτιστη κατάσταση. Ελέγξτε την πίεση εκκένωσης και αναρρόφησης του
συμπιεστή, ώστε να βεβαιωθείτε ότι είναι εντός του εύρους λειτουργίας. Η θερμοκρασία εκκένωσης πρέπει να είναι από
50 έως 90 °C και η πίεση πρέπει να είναι από 15 έως 26 barg (για σύστημα που έχει πληρωθεί με R404A και R404A) και 8
έως 16 barg (για σύστημα που έχει πληρωθεί με R134a). Ελέγξτε το ρεύμα της μονάδας συμπύκνωσης και βεβαιωθείτε
ότι είναι κάτω από την τιμή ρύθμισης του διακόπτη κυκλώματος του κινητήρα. Ελέγξτε τον ανεμιστήρα του συμπυκνωτή, βεβαιωθείτε ότι
εξέρχεται θερμός αέρας από τη σερπαντίνα του συμπυκνωτή. Ελέγξτε τον φυσητήρα του εξατμιστή, βεβαιωθείτε ότι εξέρχεται
ψυχρός αέρας. Ελέγξτε την υπερθέρμανση της αναρρόφησης και ρυθμίστε
τη βαλβίδα εκτόνωσης για την αποφυγή επιστροφής υγρού στο συμπιεστή. Συνιστάται 5 έως 20 Κ υπερθέρμανσης αναρρόφησης. Μην αφήνετε το σύστημα χωρίς επιτήρηση έως ότου το
σύστημα έχει επιτύχει την κανονική κατάσταση λειτουργίας και η πλήρωση λαδιού έχει ρυθμιστεί σωστά για τη σωστή στάθμη στο δείκτη στάθμης. Ελέγχετε τακτικά την απόδοση του συμπιεστή και όλα τα
κινητά εξαρτήματα κατά την πρώτη ημέρα λειτουργίας. Ελέγξτε το δείκτη στάθμης της γραμμής υγρού και τη
λειτουργία της βαλβίδας εκτόνωσης. Αν υπάρχει ένδειξη ότι η στάθμη του ψυκτικού στο σύστημα είναι χαμηλή, ελέγξτε προσεκτικά το σύστημα για διαρροές πριν προσθέσετε ψυκτικό.
6. Σέρβις και συντήρηση
Προειδοποίηση! – Αποσυνδέστε τη μονάδα από την τροφοδοσία πριν από το σέρβις ή το άνοιγμα της μονάδας Προειδοποίηση! – Βεβαιωθείτε ότι δεν υπάρχει ψυκτικό στο κύκλωμα ψυκτικού πριν την αποσυναρμολόγηση Προειδοποίηση! – Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από εξειδικευμένο αντιπρόσωπο σέρβις για να αποφευχθεί ενδεχόμενος κίνδυνος
Οι μονάδες συμπύκνωσης έχουν σχεδιαστεί για μεγάλη διάρκεια ζωής με ελάχιστη συντήρηση. Ωστόσο, πρέπει να ελέγχονται τακτικά και το παρακάτω πρόγραμμα σέρβις συνιστάται υπό κανονικές συνθήκες:
Σημαντική σημείωση
Η αφαίρεση των επάνω, πλευρικών και μπροστινών καλυμμάτων εξασφαλίζει ότι όλα τα εξαρτήματα είναι προσβάσιμα.
1. Συμπιεστής – Ελέγχετε ανά τακτά διαστήματα Ελέγξτε για διαρροές ψυκτικού σε όλες τις συνδέσεις και
τους συνδέσμους. Βεβαιωθείτε ότι δεν ανιχνεύεται κανένας μη φυσιολογικός
θόρυβος ή δόνηση κατά τη διάρκεια της δοκιμαστικής λειτουργίας. Ελέγξτε τη στάθμη λαδιού του συμπιεστή και συμπληρώστε
αν απαιτείται. Η στάθμη του λαδιού δεν πρέπει να είναι χαμηλότερη από το ένα τέταρτο του δείκτη στάθμης λαδιού του συμπιεστή. Δεν ισχύει στον συμπιεστή AE/AJ.
2. Σερπαντίνα συμπυκνωτή – Καθαρίζετε και ελέγχετε ανά τακτά
διαστήματα
Αφαιρέστε την επιφανειακή βρομιά, τα φύλλα, τις ίνες, κ.λπ.
με μια ηλεκτρική σκούπα (κατά προτίμηση με μια βούρτσα ή κάποιο άλλο μαλακό εξάρτημα αντί για τον μεταλλικό σωλήνα), με συμπιεσμένο αέρα φυσώντας από μέσα προς τα έξω ή/και με μια μαλακή βούρτσα (όχι συρμάτινη!). Μη χτυπήσετε ή γρατζουνίσετε τη σερπαντίνα με τον σωλήνα της ηλεκτρικής σκούπας, το ακροφύσιο αέρα κ.λπ. Είναι καλό να φυσήξετε ή να αναρροφήσετε το νερό ξεβγάλματος από το MCHE για να επιταχύνετε το στέγνωμα και να αποτραπεί η συγκέντρωση νερού.
3. Τροφοδοσία – Ελέγχετε ανά τακτά διαστήματα Ελέγξτε το ρεύμα λειτουργίας και την τάση για τη μονάδα
συμπύκνωσης. Ελέγξτε την ηλεκτρική καλωδίωση και σφίξτε τα καλώδια
στις πλακέτες ακροδεκτών, αν είναι απαραίτητο.
Υπό κανονικές συνθήκες:
Καθαρίζετε τη σερπαντίνα του συμπυκνωτή κάθε τρεις
μήνες Για τη διασφάλιση αποτροπής διαρροής
Ελέγχετε και επαληθεύετε τη λειτουργία όλων των
διατάξεων ασφαλείας κάθε τρεις μήνες, βεβαιωθείτε ότι λειτουργεί ο θερμαντήρας στροφαλοθαλάμου Ελέγχετε το δείκτη στάθμης και τις συνθήκες λειτουργίας
Ελέγχετε την ασφάλεια των στηριγμάτων του συμπιεστή και
τα μπουλόνια που συγκρατούν τη μονάδα κάθε έτος
7. Πληροφορίες φθοριούχων αερίων
Από την 1/1/2015, ένα νέος κανονισμός για τα φθοριούχα
αέρια (EΕ) με Αρ. 517/2014 τίθεται σε ισχύ καταργώντας τον κανονισμό (ΕΚ) με Αρ. 842/2006. Αυτό θα επηρεάσει τη σήμανση του συστήματος, τις παρεχόμενες πληροφορίες εντός των εγχειριδίων και επίσης τα κατώτατα όρια για τη συχνότητα ελέγχου διαρροής. Για συστήματα με πλήρωση μικρότερη των 3kg, οι αλλαγές
στο καθεστώς ελέγχου διαρροής δεν θα ισχύσουν μέχρι το
2017. Αυτή τη στιγμή, δεν υπάρχει απαίτηση για τακτικό
έλεγχο διαρροής των συστημάτων με συνολική πλήρωση μικρότερη των 3kg. Οι αλλαγές στις απαιτήσεις ελέγχου διαρροής είναι ως εξής:
Για τον σπειροειδή συμπιεστή: η καλωδίωση 3 φάσεων πρέπει
Σημαντική σημείωση
να ελέγχεται. Η ακολουθία φάσεων τροφοδοσίας L1, L2 και L3 θα επηρεάσει την κατεύθυνση περιστροφής του σπειροειδή συμπιεστή και θα προκαλέσει βλάβη στο συμπιεστή.
Ένας τεχνικός σέρβις πρέπει να είναι παρών κατά την αρχική εκκίνηση ώστε να επαληθεύσει ότι οι φάσεις της τροφοδοσίας έχουν συνδεθεί σωστά και ότι ο συμπιεστής περιστρέφεται προς τη σωστή κατεύθυνση.
ΠΑΛΙΑ
ΝΟΜΟΘΕΣΙΑ
3-30 kg 5-50 TCO2Eq Κάθε 12 μήνες αλλά μπορεί
30-300 kgs 5-500 TCO
300+ kgs 500 TCO
ΝΕΑ
ΝΟΜΟΘΕΣΙΑ
Eq Κάθε 6 μήνες αλλά μπορεί
2
Eq Κάθε 6 μήνες - όμως είναι
2
ΣΥΧΝΟΤΗΤΑ ΕΛΕΓΧΟΥ ΔΙΑΡΡΟΗΣ
να αυξηθεί στους 24 αν έχει εγκατασταθεί μόνιμο σύστημα ανίχνευσης διαρροής.
να αυξηθεί στους 12 αν έχει εγκατασταθεί μόνιμο σύστημα ανίχνευσης διαρροής.
υποχρεωτική η εγκατάσταση μόνιμου συστήματος ανίχνευσης διαρροής το οποίο απαιτεί σέρβις κάθε 12 μήνες.
O-CU06-JUN16-1 1-6
Όλες οι προδιαγραφές υπόκεινται σε αλλαγές από τον κατασκευαστή χωρίς προηγούμενη ειδοποίηση. Το Αγγλικό κείμενο αποτελεί τις πρωτότυπες οδηγίες. Οι άλλες γλώσσες είναι μεταφράσεις των πρωτότυπων οδηγιών.
8_JEHCCU EL.indd 68_JEHCCU EL.indd 6 6/28/2016 12:48:35 PM6/28/2016 12:48:35 PM
Loading...
+ 14 hidden pages
