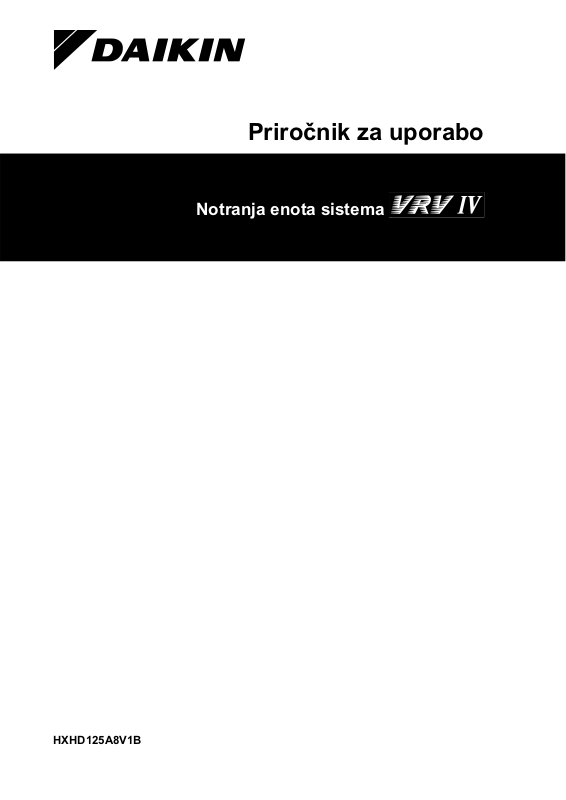

Priročnik za uporabo
Notranja enota sistema
HXHD125A8V1B
Page 2
■
■
HXHD125A8V1B
Vsebina
Notranja enota sistema VRV IV
Stran
1. Opredelitev pojmov.................................................................... 1
1.1. Pomen opozoril in simbolov ........................................................... 1
1.2. Pomen uporabljenih pojmov........................................................... 1
2. Splošni varnostni ukrepi ............................................................ 2
3. Uvod .......................................................................................... 2
3.1. Splošne informacije........................................................................ 2
3.2. Namen priročnika........................................................................... 2
4. Hiter zagon enote ......................................................................3
Ogrevanje prostora ........................................................................ 3
Ogrevanje vode za gospodinjstvo.................................................. 3
5. Delovanje enote......................................................................... 4
5.1. Gumbi in ikone daljinskega upravljalnika ....................................... 4
5.2. Nastavitev ure ................................................................................ 5
5.3. Ogrevanje prostora ( ).................................................................. 6
Nadzor sobne temperature ............................................................ 6
Nadzor temperature izhodne vode................................................. 7
5.4. Ogrevanje vode za gospodinjstvo ( ) ..........................................8
Samodejno skladiščenje ................................................................ 8
Ročno skladiščenje ........................................................................ 9
Vnovično ogrevanje...................................................................... 10
Dezinfekcijsko delovanje.............................................................. 10
5.5. Drugi načini delovanja.................................................................. 10
Zagonsko delovanje (
Odmrzovanje (
Delovanje v tihem načinu (
5.6. Sočasno zahtevanje ogrevanja prostora in ogrevanja
vode za gospodinjstvo.................................................................. 11
5.7. Način odčitavanja temperature .................................................... 11
5.8. Delovanje časovnika z razporejanjem.......................................... 11
Ogrevanje prostora ...................................................................... 11
Ogrevanje vode za gospodinjstvo................................................ 13
Tihi način...................................................................................... 13
5.9. Programiranje in pregledovanje razporejanja s časovnikom........ 13
Programiranje ogrevanja prostora................................................ 14
Programiranje ogrevanja vode za gospodinjstvo ......................... 15
Programiranje tihega načina ........................................................ 16
Ogledovanje sprogramiranih dejanj ............................................. 17
Nasveti in triki............................................................................... 17
5.10. Možnost delovanja z daljinskim alarmom..................................... 17
5.11. Delovanje dodatnega daljinskega upravljalnika ........................... 17
5.12. Nastavitve sistema....................................................................... 18
Postopek ...................................................................................... 18
5.13. Tabela z nastavitvami sistema ..................................................... 19
)........................................................ 10
) .................................................................. 10
).....................................................10
6. Vzdrževanje............................................................................. 21
6.1. Vzdrževalna opravila.................................................................... 21
6.2. Pomembne informacije o uporabljenem hladivu .......................... 21
7. Odpravljanje težav................................................................... 21
Hvala, ker ste kupili to enoto.
Izvorna navodila so pisana v angleščini. Navodila v vseh drugih
jezikih so prevodi navodil v izvornem jeziku.
PRED UPORABO ENOTE SKRBNO PREBERITE
NAVODILA. IZ NJIH BOSTE IZVEDELI, KAKO PRAVILNO
UPORABLJATI ENOTO. PRIROČNIK SHRANITE NA
PRIROČNO MESTO, DA GA BOSTE LAHKO ŠE KDAJ
VZELI V ROKE.
Ta naprava ni namenjena temu, da bi jo uporabljale osebe
z zmanjšanimi fizičnimi, čutnimi ali mentalnimi sposobnostmi
(vključno z otroki), ali osebe, ki nimajo izkušenj in potrebnega znanja,
razen če jo uporabljajo pod nadzorom odgovorne osebe ali z navodili
za uporabo naprave, ki jih poda oseba, odgovorna za njihovo
varnost.
Da se ne bi igrali z napravo, otrok v njeni bližini ne puščajte brez
nadzora.
Priročnik za uporabo
POZOR
Enota vsebuje električne in vroče sestavne dele.
Preden začnete enoto uporabljati, se prepričajte, da je
bila namestitev pravilno izvedena in da jo je opravil
monter.
Če niste prepričani o njenem delovanju, se obrnite na
svojega monterja ter ga prosite za nasvet in
informacije.
1. Opredelitev pojmov
1.1. Pomen opozoril in simbolov
Opozorila v tem priročniku so razvrščena glede na resnost in
verjetnost pojavitve.
NEVARNOST
Označuje neposredno nevarnost, ki lahko povzroči smrt ali
resne poškodbe, če se ji ne izognete.
OPOZORILO
Označuje morebitno nevarno situacijo, ki bi lahko
povzročila smrt ali resne poškodbe, če se ji ne izognete.
POZOR
Označuje morebitno nevarno situacijo, ki bi lahko
povzročila manjše ali srednje nevarne poškodbe, če se ji
ne izognete. Lahko se uporablja tudi kot opozorilo proti
nevarnemu ravnanju.
OPOMBA
Označuje situacijo, v kateri lahko pride do poškodbe
opreme ali lastnine.
INFORMACIJE
Ta simbol označuje uporabne nasvete ali dodatne
informacije.
Nekatere vrste nevarnosti so ponazorjene s posebnimi simboli:
Električni tok.
Nevarnost opeklin in oparin.
1.2. Pomen uporabljenih pojmov
Priročnik za namestitev:
Priročnik za namestitev za določen izdelek ali uporabo, ki podaja
navodila za namestitev, nastavitev in vzdrževanje.
Priročnik za uporabo:
Priročnik za določen izdelek ali uporabo, ki podaja navodila za
uporabo.
Navodila za vzdrževanje:
Priročnik za določen izdelek ali uporabo, ki podaja navodila za
namestitev, nastavitev, uporabo in/ali vzdrževanje (če so upoštevna)
za izdelek oziroma uporabo.
Prodajalec:
Dobavitelj izdelkov, ki jih obravnava ta priročnik.
Priročnik za uporabo
1
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 3
Monter:
Tehnično usposobljena oseba, ki je kvalificirana za namestitev
izdelkov, ki jih obravnava ta priročnik.
Uporabnik:
Oseba, ki je lastnik izdelka in/ali izdelek uporablja.
Servisno podjetje:
Kvalificirano podjetje, ki lahko izvaja ali vodi potrebne servisne
posege na enoti.
Zadevna zakonodaja:
Vse mednarodne, evropske, nacionalne in lokalne direktive, zakoni,
predpisi in/ali pravilniki, ki se nanašajo na določen izdelek ali
področje.
Oprema:
Oprema, priložena enoti, ki jo je treba namestiti v skladu z navodili
v dokumentaciji.
Dodatna oprema:
Oprema, ki jo je mogoče dodatno kombinirati z izdelki, kot to navaja
ta priročnik.
Lokalna dobava:
Oprema, ki jo je treba namestiti v skladu z navodili v tem priročniku,
vendar je ne dobavlja Daikin.
2. Splošni varnostni ukrepi
3. Uvod
3.1. Splošne informacije
Ta enota je notranji del toplotne črpalke zrak-voda REYQT. Enota je
načrtovana za postavitev na tla in se uporablja za ogrevanje. Enoto
je mogoče kombinirati z radiatorji za ogrevanje prostora (lokalna
dobava) in z rezervoarjem za vročo vodo za gospodinjstvo
EKHTS200/260AC (dodatek).
Enoti je standardno priložen daljinski upravljalnik s funkcionalnostjo
sobnega termostata za krmiljenje nameščenega sistema.
OPOMBA
Notranja enota HXHD125 se lahko priključi samo na
zunanjo enoto REYQT.
Za seznam dodatkov glejte priročnik za namestitev.
3.2. Namen priročnika
Ta priročnik opisuje, kako zagnati in zaustaviti enoto, kako nastaviti
parametre in nastaviti razporejanje s časovnikom prek krmilnika,
kako vzdrževati enoto in reševati operativne težave.
INFORMACIJE
Namestitev notranje enote (oziroma enot) je opisana
v priročniku za namestitev notranje enote.
Našteti varnostni ukrepi so razdeljeni v naslednje štiri razrede. Vsi
pokrivajo zelo pomembne teme, zato se jih skrbno držite.
NEVARNOST: ELEKTRIČNI UDAR
Odklopite napajanje, preden odstranite servisno ploščo
stikalne omarice oziroma preden izvedete kakršne koli
povezave ali se dotikate električnih delov.
Stikal se ne dotikajte z mokrimi prsti. Če se stikal
dotaknete z mokrimi prsti, lahko to povzroči električni udar.
Preden se dotikate električnih delov, izključite vse
potrebno napajanje.
Da bi preprečili električni udar, napajanje odklopite
1 minuto pred servisiranjem električnih delov ali še prej.
Tudi po 1 minuti vedno izmerite napetost na priključkih
kondenzatorjev in električnih delov glavnega tokokroga.
Preden se teh delov dotaknete, se prepričajte, da je
napetost 50 V DC ali manj.
Ko so servisne plošče odstranjene, se zlahka nehote
dotaknete delov pod napajanjem. Enote med
nameščanjem ali servisiranjem nikoli ne puščajte brez
nadzora, če ste z nje odstranili servisni pokrov.
NEVARNOST: NE DOTIKAJTE SE CEVI IN NOTRANJIH
DELOV
Ne dotikajte se cevi za hladivo, cevi za vodo in notranjih
delov med delovanjem ali neposredno po delovanju. Cevi
in drugi notranji deli so lahko vroči ali mrzli, odvisno od
delovnega stanja enote.
Če se dotaknete cevi ali notranjih delov, lahko pride do
opeklin ali ozeblin na roki. Da bi se izognili poškodbam,
počakajte, da se temperatura cevi in drugih notranjih delov
normalizira. Če je dotikanje neizogibno, si obvezno
nadenite zaščitne rokavice.
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
2
Page 4
4. Hiter zagon enote
V tem poglavju je korak za korakom opisan postopek za zagon
ogrevanja prostora in ogrevanja vode za gospodinjstvo.
Več podrobnosti o tem, kako mora enota delovati, je razloženih
v poglavju "5. Delovanje enote" na strani 4.
Hiter zagon uporabniku omogoča, da začne sistem uporabljati,
preden prebere celoten priročnik.
Ogrevanje prostora
Pritisnite gumb
Zaslon:
Zdaj se vaš sistem krmili
"na podlagi sobne
temperature"
(nameščen je daljinski
upravljalnik s sobnim
termostatom)
88
88888888,,,,88
začne utripati Zaslon: "
Nastavite želeno sobno
temperaturo (npr. 22°C)
Pritisnite gumb
ali
ali
"
Funkcija daljinskega
upravljalnika s sobnim
termostatom ni
nameščena
Zdaj se vaš sistem krmili
"na podlagi temperature
izhodne vode"
Ogrevanje vode za gospodinjstvo
Ogrevanje vode za gospodinjstvo (samo če je nameščen dodatni rezervoar
za vročo vodo za gospodinjstvo)
Samodejno skladiščenje (dnevno ogrevanje vode, ogrevanje enkrat ponoči
in/ali enkrat podnevi)
Vključite nastavitev sistema
[1-00] in ali [1-02] in nato
pritisnite gumb .
Glejte "Samodejno
skladiščenje" na strani 8.
Ročno skladiščenje (enkratno ogrevanje vode) (glejte spodnjo shemo)
Pritisnite in 5 sekund držite
gumb
.
Glejte "Ročno skladiščenje"
na strani 9.
Vnovično ogrevanje (neprestano, vzdrževanje minimalne temperature vode)
1-krat pritisnite gumb .
Glejte "Vnovično ogrevanje"
na strani 10.
Ročno skladiščenje
Zaslon: ikona začne utripati Zaslon: "
Voda se bo ogrela do nastavljene
točke (enkratno dejanje)
Prikazala se bo ikona .
Voda se bo segrela ob naslednjem
razporejenem dejanju.
Ko se začne ogrevanje vode, bo utripala
ikona (v intervalih po 1 sekundo).
Ikona
bo začela utripati (v intervalih
po 1 sekundo).
Voda se bo začela greti.
Voda se bo začela segrevati, če je
temperatura vode v rezervoarju za
vročo vodo za gospodinjstvo pod
izbrano vrednostjo.
Voda se bo segrevala, dokler ne bo
dosežena izbrana vrednost.
Pritisnite gumb za 5 sekund
Rezervoar za vročo vodo za
gospodinjstvo ni nameščen
"
Nastavite želeno temperaturo
izhodne vode (npr. 65°C)
Če je zaslon prazen,
je pri ogrevanju omogočena
samodejna temperatura
izhodne vode
Pritisnite gumb
Svetleča dioda bo posvetila
in enota se bo zagnala
Za nadaljnje podrobnosti in
priporočene nastavitve glejte
"5.3. Ogrevanje prostora ( )"
na strani 6.
Za nadaljnje podrobnosti in
priporočene nastavitve glejte
"5.4. Ogrevanje vode za
gospodinjstvo ( )" na strani 8
Priročnik za uporabo
3
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 5
1.
2.
3.
4.
8.
9.
■
■
■
■
■
■
5.
6.
7.
5. Delovanje enote
Daljinski upravljalnik vam daje popoln nadzor nad sistemom. Z njim
lahko krmilite ogrevanje, ki se spreminja po zmogljivosti, električno
napajanje in nameščeno opremo (dodatki). Krmiljenje enote
HXHD125 se izvaja z daljinskim upravljalnikom.
INFORMACIJE
Priporočamo vam, da uporabite daljinski upravljalnik
s funkcijo sobnega termostata, ki je priložen enoti.
Tako se prostor ne bo pregreval, zunanja in notranja enota
pa se bosta izklopili, ko bo sobna temperatura nad
nastavitveno točko termostata. Glede na zahtevo
uporabnika pride do takojšnjega odziva kompresorja, ki
optimizira delovanje.
Za več podrobnosti glejte tipične uporabe v priročniku za
namestitev notranje enote.
OPOZORILO
Pazite, da se daljinski upravljalnik ne bo nikoli zmočil.
To lahko povzroči električni udar ali požar.
Tipk na daljinskem upravljalniku nikoli ne pritiskajte
s trdim in ostrim predmetom. To lahko poškoduje
daljinski upravljalnik.
Nikoli sami ne pregledujte ali servisirajte daljinskega
upravljalnika, pač pa za to prosite usposobljenega
serviserja.
Ne umivajte notranje enote. To lahko povzroči
električni udar ali požar.
Ne plezajte, ne sedite in ne stojte na enoti.
Na zgornjo ploščo enote ne postavljajte predmetov ali
opreme.
5.1. Gumbi in ikone daljinskega upravljalnika
135 6 228
21615
19
11
13
4
14
17
18
32
23
30
29
28
7
9
12
10
21
20
31
26
24
27
25
GUMB VKLOP/IZKLOP
Gumb VKLOP/IZKLOP zažene ali zaustavi ogrevanje/hlajenje
prostora.
Če prevečkrat zaporedoma pritisnete gumb za VKLOP/IZKLOP,
lahko to povzroči okvaro sistema (največ 20-krat na uro).
INFORMACIJE
Pazite, saj pritisk na gumb ne vpliva na ogrevanje
vode za gospodinjstvo. Ogrevanje vode za
gospodinjstvo se vključi ali izključi z gumbom in/ali z
onemogočanjem razporejanja skladiščenja s
časovnikom.
SVETLEČA DIODA ZA NAČIN DELOVANJA
Svetleča dioda sveti med ogrevanjem/hlajenjem prostora.
Svetleča dioda utripa, če pride do okvare. Ko je svetleča dioda
ugasnjena, ogrevanje/hlajenje prostora ni aktivno, drugi način
delovanja pa je lahko še aktiven.
IKONE ZA NAČIN DELOVANJA , ,
S temi ikonami je prikazan trenutni način delovanja (s):
ogrevanje prostora ( ), ogrevanje vode za domačo rabo ( ) ali
tihi način ( ). Različne načine delovanja je mogoče
kombinirati, z določenimi omejitvami, npr. ogrevanje prostora in
ogrevanje vode za gospodinjstvo. Ustrezne ikone načina bodo
prikazane sočasno.
Če rezervoar za vročo vodo za gospodinjstvo ni nameščen,
ikona ne bo nikoli vidna.
IKONA ZA ZUNANJE UPRAVLJANJE
Ta ikona kaže, da zunanja enota dela v prisilnem načinu. Ko je
ikona prikazana, daljinskega upravljalnika ni mogoče uporabljati.
INDIKATOR DNEVA V TEDNU
Indikator prikazuje trenutni dan v tednu.
Pri odčitavanju ali programiranju časovnika za razporejanje,
indikator prikazuje nastavljeni dan.
PRIKAZOVALNIK URE
Na prikazovalniku ure je prikazan trenutni čas.
Ko odčitavate ali programirate razporejanje s časovnikom, je na
prikazovalniku prikazan čas dejanja.
IKONA ČASOVNIKA ZA RAZPOREJANJE
Ta ikona prikazuje, da je razporejanje s časovnikom omogočeno.
IKONE ZA DEJANJA
Te ikone prikazujejo programirana dejanja za vsak dan.
IKONA ZA IZKLOP
Ta ikona prikazuje, da je med programiranjem razporejanja
s časovnikom izbrano dejanje IZKLOP.
10. POTREBEN PREGLED in
Ti ikoni pomenita, da je treba namestitev pregledati. Posvetujte
se s prodajalcem.
11. ZASLON ZA NASTAVITEV TEMPERATURE
Na zaslonu je prikazana trenutna temperatura sistema – ali
nastavljena temperatura izhodne vode ali dejanska sobna
temperatura.
Ko spreminjate nastavitveno točko sobne temperature, bo
nastavitvena točka 5 sekund utripala, nato pa se bo vrnila na
dejansko sobno temperaturo.
12. NASTAVITEV
Ko vnesete nastavitev sistema v načinu za nastavitev sistema,
bo to prikazano. Glejte "5.11. Delovanje dodatnega daljinskega
upravljalnika" na strani 17.
13. NI NA VOLJO
Ta ikona se prikaže, ko je zahtevana možnost, ki ni nameščena,
ali funkcija, ki ni na voljo. Funkcija, ki ni na voljo, lahko pomeni,
da nivo dovoljenja ni na voljo ali da je v uporabi pomožni
daljinski upravljalnik (glejte priročnik za namestitev).
Vklop/izklop delovanja
Vklop/izklop ogrevanja vode za
gospodinjstvo
Nastavljanje temperature izhodne
vode
Nastavljanje sobne temperature
Vklop/izklop tihega načina
Vklop/izklop nastavitvene točke,
odvisne od vremena
Nastavitev ure
Programiranje časovnika za
razporejanje
Vklop/izklop delovanja časovnika
z razporejanjem
Nastavitve sistema
Prikaz kode napake
Testno delovanje
✔
= delovanje možno
Glavna Pomožna
✔✔✔✔
✔✔✔✔
✔✔✔ —
✔✔✔✔
✔✔
✔✔✔
✔✔
✔
✔
✔
✔✔✔✔
✔✔
nivo 2 nivo 3
———
—
———
Dovoljenje
——
—
——
✔✔
——
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
4
Page 6
14. IKONA ZA ODMRZOVANJE/ZAGONSKI NAČIN
DELOVANJA
Ta ikona prikazuje, da sta aktivirana odmrzovanje/zagonski
način delovanja.
15. IKONA KOMPRESORJA
Ta ikona prikazuje, da je kompresor v notranji enoti napeljave
aktiven.
16. IKONA ČRPALKE
Ta ikona prikazuje, da je aktivirana obtočna črpalka za
ogrevanje.
17. PRIKAZ ZUNANJE TEMPERATURE
Ko ikona utripa, se na prikazovalniku prikaže zunanja
temperatura okolja. Glejte "5.7. Način odčitavanja temperature"
na strani 11 za več informacij.
18. IKONA NASTAVITVENE TOČKE, ODVISNE OD VREMENA
Ta ikona prikazuje, da bo krmilnik samodejno, na podlagi
zunanje temperature okolja, prilagodil nastavitveno točko
temperature izhodne vode.
19. IKONA TEMPERATURE
Ta ikona je prikazana, ko je prikazana dejanska sobna
temperatura ali nastavitvena točka sobne temperature.
Ikona je prikazana tudi, ko je nastavitvena točka temperature
nastavljena v razporejanju s časovnikom v načinu
programiranja. Glejte "5.7. Način odčitavanja temperature"
na strani 11 za več informacij.
20. IKONA TESTNEGA DELOVANJA
Ta ikona prikazuje, da enota deluje v testnem načinu.
21. KODA NASTAVITVE SISTEMA
Ta koda predstavlja kodo s seznama nastavitev sistema. Glejte
"5.13. Tabela z nastavitvami sistema" na strani 19.
22. KODA NAPAKE
Ta koda se nanaša na seznam s kodami napak in je namenjena
samo za servisiranje. Glejte seznam kod za napake v priročniku
za namestitev.
23. GUMB ZA OGREVANJE VODE ZA GOSPODINJSTVO
Ta gumb omogoči ali onemogoči različne načine za ogrevanje
vroče vode za gospodinjstvo v kombinaciji z gumbom za
razporejanje s časovnikom.
Ta gumb ni v uporabi, če rezervoar za vročo vodo za
gospodinjstvo ni nameščen.
INFORMACIJE
Pazite, saj pritisk na gumb ne vpliva na ogrevanje
vode za gospodinjstvo. Ogrevanje vode za
gospodinjstvo se vključi ali izključi z gumbom in/ali z
onemogočanjem razporejanja skladiščenja s
časovnikom.
24. GUMB ZA NASTAVITVENO TOČKO, ODVISNO OD
VREMENA
Ta gumb omogoči ali onemogoči nastavitveno točko, odvisno od
vremena. Ta funkcija je na voljo za ogrevanje prostora.
Če je krmilnik nastavljen na nivo dovoljenja 3 (glejte "Nastavitve
sistema" v priročniku za namestitev), gumb za vremensko
odvisno nastavitveno točko ne bo deloval.
25. GUMB ZA PREGLED/TESTNO DELOVANJE
Ta gumb se uporablja za namestitev in spreminjanje nastavitev
sistema. Glejte "5.12. Nastavitve sistema" na strani 18.
26. TIPKA ZA PROGRAMIRANJE
Ta večnamenski gumb se uporablja za programiranje krmilnika.
Funkcija gumba je odvisna od dejanskega statusa krmilnika ali
od prejšnjih dejanj, ki jih je izvedel operater.
27. GUMB ZA RAZPOREJANJE S ČASOVNIKOM /
Glavna funkcija večnamenskega gumba je omogočanje/
onemogočanje razporejanja s časovnikom.
Ta gumb se uporablja tudi za nastavitev ure in programiranje
krmilnika. Funkcija gumba je odvisna od dejanskega statusa
krmilnika ali od prejšnjih dejanj, ki jih je izvedel operater.
28. GUMBI ZA NASTAVITEV ČASA in
Ti večnamenski gumbi se uporabljajo za uravnavanje ure,
preklop med temperaturami (temperatura dovodne/izhodne
vode iz notranje enote, zunanja temperatura okolja, dejanska
sobna temperatura in temperatura vroče vode za gospodinjstvo)
in v načinu za programiranje razporejanja s časovnikom.
29. GUMBI ZA NASTAVITEV TEMPERATURE IZHODNE
VODE in
Ti gumbi se uporabljajo za uravnavanje nastavitvene točke
temperature izhodne vode v normalnem delovanju ali v načinu
za programiranje razporejanja s časovnikom.
Če je krmilnik nastavljen na nivo dovoljenja 3 (glejte "Nastavitve
sistema" v priročniku za namestitev), gumb za nastavitev
temperature izhodne vode ne bo deloval.
Če je nastavljeno delovanje z vremensko odvisno nastavitveno
točko, ima enota plavajočo nastavitveno točko. V tem primeru
bo na zaslonu mogoče videti ikono in spremenljivo vrednost
(če ta ni nič).
30. GUMBA ZA NASTAVLJANJE SOBNE TEMPERATURE
in
Ta večnamenska gumba se uporabljata za uravnavanje
nastavitvene točke sobne temperature v normalnem delovanju
ali v načinu za programiranje razporejanja s časovnikom.
Ko spreminjate nastavitveno točko sobne temperature, bo
vrednost nastavitvene točke na zaslonu utripala. Po 5 sekundah
bo na zaslonu prikazana dejanska sobna temperatura.
31. GUMB ZA TIHI NAČIN
Ta gumb omogoča ali onemogoča tihi način.
Če je krmilnik nastavljen na nivo dovoljenja 2 ali 3 (glejte
"Nastavitve sistema" v priročniku za namestitev), gumba za tihi
način ne bo mogoče uporabiti.
32. Gumb se ne uporablja.
5.2. Nastavitev ure
Po začetni namestitvi lahko uporabnik nastavi uro in dan v tednu.
Daljinski upravljalnik je opremljen z razporejanjem s časovnikom, ki
uporabniku omogoča vzpostavitev urnika za delovanje. Nastavitev
ure in dneva v tednu je obvezna, če želite uporabljati razporejanje
s časovnikom.
1 Pritisnite gumb za 5 sekund.
Odčitka ure in dneva v tednu začneta utripati.
2 Za nastavitev ure uporabite gumba in .
Vsakokrat, ko pritisnete gumb ali , se bo čas
povečal/zmanjšal za 1 minuto. Trajni pritisk na gumb ali
podaljša/skrajša čas za 10 minut.
3 Za nastavitev dneva v tednu uporabite gumba
in .
Vsakokrat, ko pritisnete gumb ali , se prikaže
prejšnji ali naslednji dan.
4 Pritisnite gumb , za potrditev trenutno nastavljenega časa in
dneva v tednu.
Da bi postopek zapustili, ne da bi shranili spremembe, pritisnite
gumb .
Če v naslednjih 5 minutah ne pritisnete nobenega gumba, se
bosta ura in dan v tednu vrnila na prejšnjo nastavitev.
INFORMACIJE
■ Uro je treba nastaviti ročno. Prilagodite nastavitev pri
preklapljanju iz poletnega v zimski čas in nasprotno.
■ Če je krmilnik nastavljen na nivo dovoljenja 2 ali 3
(glejte "Nastavitve sistema" v priročniku za
namestitev), nastavljanje ure ne bo mogoče.
■ Po izpadu napetosti za več kot 1 uro se ura in dan
v tednu ponastavita. Razporejanje s časovnikom bo
nadaljevalo z delovanjem, a z neurejeno uro. Zato bo
treba popraviti uro in dan v tednu.
Priročnik za uporabo
5
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 7
5.3. Ogrevanje prostora ( )
Ogrevanje je mogoče krmiliti na dva različna načina:
■ glede na sobno temperaturo,
■ glede na temperaturo izhodne vode.
Namen vsake operacije in nastavitev je opisan v nadaljevanju.
Nadzor sobne temperature
V tem načinu delovanja se bo ogrevanje aktiviralo, ko to zahteva
nastavitvena točka sobne temperature. Nastavitveno točko je
mogoče nastaviti ročno ali z razporejanjem s časovnikom.
INFORMACIJE
Ko uporabljate krmiljenje s sobno temperaturo, ogrevanje
prostora temelji na sobni temperaturi, ki ima prednost pred
temperaturo izhodne vode.
Pozor, možno je, da bo temperatura izhodne vode višja od
nastavitvene točke, če enoto krmili sobna temperatura.
Izbiranje ogrevanja prostora
1 Uporabite gumb za vklop/izklop ogrevanja prostora ( ).
Ikona se pojavi na zaslonu poleg ustrezne dejanske sobne
temperature.
Svetleča dioda za način delovanja posveti.
2 Uporabite gumba in , da bi nastavili želeno sobno
temperaturo.
Temperaturno območje za gretje: 16°C~32°C (sobna
temperatura)
Da bi se izognili pregrevanju, ogrevanja prostora ni mogoče
uporabiti, ko se zunanja temperatura okolja dvigne nad
določeno temperaturo (glejte območje delovanja).
Glejte "5.9. Programiranje in pregledovanje razporejanja
s časovnikom" na strani 13 za nastavitve razporejanja
s časovnikom.
3 Uporabite gumba in , da bi izbrali temperaturo
izhodne vode, ki jo želite uporabiti za ogrevanje sistema (za
podrobnejše informacije glejte "Nadzor temperature izhodne
vode" na strani 7).
Funkcija samodejne zapore
Funkcija zapore omogoča znižanje sobne temperature. Funkcijo
zapore je, na primer, mogoče aktivirati ponoči, ker temperaturne
zahteve ponoči in podnevi niso enake.
INFORMACIJE
■ Ikona bo med delovanjem zapore utripala.
■ Funkcija zapore je privzeto omogočena.
■ Funkcijo zapore je mogoče kombinirati z delovanjem
z vremensko odvisno nastavitveno točko.
■ Funkcija zapore je samodejno vsakodnevno
razporejena.
Funkcija zapore se nastavlja skozi nastavitve sistema. Glejte
poglavje "5.12. Nastavitve sistema" na strani 18 za podroben opis
o tem, kako izvesti nastavitve sistema.
■ [2-00] Stanje: določa, ali je funkcija zapore vključena (1) ali
izključena (0)
■ [2-01] Začetni čas: čas, ob katerem se zažene zapora
■ [2-02] Čas zaustavitve: čas, ob katerem se zapora zaključi
■ [5-03] Zapora sobne temperature
T
A
21°C
[5-03] 18°C
t
[2-01] [2-02]
A Običajna nastavitvena točka sobne temperature
t Čas
T Temperatura
INFORMACIJE
■ Medtem ko je funkcija zapore sobne temperature
aktivna, se zniža tudi temperatura izhodne vode
(glejte "Nadzor temperature izhodne vode" na
strani 7).
■ Pazite, da vrednosti zapore ne boste nastavili
prenizko, še posebej v hladnih obdobjih (npr. pozimi).
Možno je, da sobne temperature ne bo mogoče
doseči (ali pa bo trajalo dlje, da jo dosežete) zaradi
velike temperaturne spremembe.
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
6
Page 8
Nadzor temperature izhodne vode
V tem načinu delovanja se bo ogrevanje aktiviralo, ko to zahteva
nastavitvena točka temperature vode. Nastavitveno točko je mogoče
nastaviti ročno, z razporejanjem s časovnikom ali odvisno od
vremena (samodejno).
Izbiranje ogrevanja prostora
1 Uporabite gumb za vklop/izklop ogrevanja prostora ( ).
Ikona se pojavi na zaslonu poleg ustrezne nastavitvene točke
temperature vode.
Svetleča dioda za način delovanja posveti.
2 Uporabite gumba in , da bi nastavili želeno
temperaturo izhodne vode.
Temperaturno območje za gretje: 25°C~80°C (temperatura
izhodne vode)
Da bi se izognili pregrevanju, ogrevanja prostora ni mogoče
uporabiti, ko se zunanja temperatura okolja dvigne nad
določeno temperaturo (glejte območje delovanja).
Glejte "Razporejanje daljinskega upravljalnika s časovnikom" za
nastavitve funkcije razporejanja s časovnikom.
OPOMBA
■ Ko je nameščen zunanji sobni termostat, vklop in
izklop določi zunanji sobni termostat. Daljinski
upravljalnik se krmili v načinu izhodne vode in ne
deluje kot sobni termostat.
■ Status vklopa/izklopa na daljinskem upravljalniku ima
vedno prednost pred zunanjim sobnim termostatom!
Izbira delovanja z nastavitveno točko, odvisno od vremena
Ko je aktivno od vremena odvisno delovanje, se temperatura izhodne
vode določi samodejno glede na zunanjo temperaturo: nižja zunanja
temperatura pomeni toplejšo vodo in nasprotno. Enota ima plavajočo
nastavitveno točko. Aktiviranje tega delovanja bo pomenilo manjšo
porabo energije kot z uporabo z ročno nastavljeno nastavitveno
točko izhodne vode.
Med delovanjem, odvisnim od vremena, ima uporabnik možnost
spreminjati ciljno temperaturo vode za največ 5°C navzgor ali
navzdol. Ta spremenljiva vrednost je temperaturna razlika med
nastavitveno točko, ki jo izračuna krmilnik, in pravo nastavitveno
točko, npr. pozitivna spremenljiva vrednost pomeni, da je
nastavitvena točka realne temperature višja od izračunane
nastavitvene točke.
Priporočamo vam, da uporabljate nastavitveno točko, odvisno od
vremena, ker prilagodi temperaturo vode dejanskim potrebam po
ogrevanju prostora. To bo preprečilo, da bi enota preveč preklapljala
med ogrevanjem in izklopljenim ogrevanjem, ko je v uporabi daljinski
upravljalnik s sobnim termostatom ali zunanji sobni termostat.
INFORMACIJE
Med tem delovanjem krmilnik prikaže spremenljivo
vrednost, ki jo lahko nastavi uporabnik, namesto
nastavitvene točke temperature vode.
3 Pritisnite gumb , da bi deaktivirali nastavitveno točko,
odvisno od vremena.
Gumba in se uporabljata za nastavitev
temperature izhodne vode.
Nastavitve sistema določajo parametre za delovanje enote, odvisno
od vremena. Glejte poglavje "5.12. Nastavitve sistema" na strani 18
za podroben opis o tem, kako izvesti nastavitve sistema.
T
t
Lo_Ti
+ 05
Shift value
Hi_Ti
Lo_A Hi_A T
T
T
Shift value = Spremenljiva vrednost
Ciljna temperatura vode
t
Okoljska (zunanja) temperatura
A
00
– 05
A
■ [3-00] Nizka temperatura okolja (Lo_A): nizka zunanja
temperatura.
■ [3-01] Visoka temperatura okolja (Hi_A): visoka zunanja
temperatura.
■ [3-02] Nastavitvena točka pri nizki temperaturi okolja (Lo_Ti):
ciljna izhodna temperatura vode, ko je zunanja temperatura
enaka ali pod spodnjo temperaturo okolja (Lo_A).
Pozor, vrednost Lo_Ti bi morala biti višja od Hi_Ti, saj je za
hladnejšo temperaturo okolja (tj. Lo_A) zahtevana toplejša voda.
■ [3-03] Nastavitvena točka pri visoki temperaturi okolja (Hi_Ti):
ciljna izhodna temperatura vode, ko je zunanja temperatura
enaka ali višja od zgornje temperature okolja (Hi_A).
Pozor, vrednost Hi_Ti bi morala biti nižja od Lo_Ti, saj za
toplejšo temperaturo okolja (tj. Hi_A) zadošča manj topla voda.
INFORMACIJE
Če je bila ponesreči vrednost [3-03] nastavljena višje od
vrednosti [3-02], bo vedno v uporabi vrednost [3-03].
1 1-krat pritisnite gumb , da bi nastavili nastavitveno točko,
odvisno od vremena (ali 2-krat, če se uporablja nadzor
z daljinskim upravljalnikom s sobnim termostatom).
Ikona se pojavi na zaslonu poleg spremenljive vrednosti.
Spremenljiva vrednost ni prikazana, če je 0.
2 Uporabite gumba in , da bi nastavili želeno
spremenljivo vrednost.
Razpon za spremenljivo vrednost: –5°C do +5°C
Ikona se bo prikazala, če je aktivno delovanje z nastavitveno
točko, odvisno od vremena.
Priročnik za uporabo
7
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 9
Funkcija samodejne zapore
Funkcija zapore omogoča znižanje sobne temperature. Funkcijo
zapore je, na primer, mogoče aktivirati ponoči, ker temperaturne
zahteve ponoči in podnevi niso enake.
INFORMACIJE
■ Ikona bo med delovanjem zapore utripala.
■ Funkcija zapore je privzeto omogočena.
■ Funkcijo zapore je mogoče kombinirati z delovanjem
z vremensko odvisno nastavitveno točko.
■ Funkcija zapore je samodejno vsakodnevno razporejena.
Funkcija zapore se nastavlja skozi nastavitve sistema. Glejte
poglavje "5.12. Nastavitve sistema" na strani 18 za podroben opis o
tem, kako izvesti nastavitve sistema.
■ [2-00] Stanje: določa, ali je funkcija zapore vključena (1) ali
izključena (0)
■ [2-01] Začetni čas: čas, ob katerem se zažene zapora
■ [2-02] Čas zaustavitve: čas, ob katerem se zapora zaključi
■ [5-02] Temperatura zapore izhodne vode (padec temperature)
T
65°C
A
5°C [5-02]
60°C
B
t
[2-01] [2-02]
A Nastavitvena točka običajne temperature izhodne vode
B Temperatura izhodne vode, vključno s temperaturo zapore
izhodne vode
t Čas
T Temperatura
5.4. Ogrevanje vode za gospodinjstvo ( )
INFORMACIJE
Ogrevanje vode za gospodinjstvo ni mogoče, če rezervoar
za vročo vodo za gospodinjstvo ni nameščen.
Za način za ogrevanje vode za gospodinjstvo je možnih več načinov
delovanja:
■ delovanje s skladiščenjem (samodejno ali ročno)
■ delovanje z vnovičnim gretjem
■ dezinfekcijsko delovanje
Namen vsake operacije in izvedba nastavitev sta opisana
v nadaljevanju.
Načini za ogrevanje vode za gospodinjstvo
T
ABC
D
E
F
G
t
A Delovanje s skladiščenjem (če je aktivirano)
B Delovanje z vnovičnim gretjem (če je aktivirano)
C Dezinfekcijsko delovanje (če je aktivirano)
Nastavitve sistema
D Temperatura dezinfekcijskega delovanja [5-00] (npr. 70°C)
E Temperatura za skladiščenje vroče vode [b-03] (npr. 60°C)
F Maksimalna temperatura za vnovično ogrevanje [b-01] (npr. 45°C)
G Minimalna temperatura za vnovično ogrevanje [b-00] (npr. 35°C)
t Čas
T Temperatura rezervoarja za vročo vodo za gospodinjstvo
Samodejno skladiščenje
V tem načinu bo notranja enota poskrbela za dovajanje vroče vode
v rezervoar za vročo vodo za gospodinjstvo glede na dnevno določen
režim. Ta način se bo nadaljeval, dokler se ne doseže nastavitvena
točka temperature za skladiščenje. Med tem načinom delovanja bo
ikona utripala v intervalih po 1 sekundo.
Samodejno skladiščenje je priporočeno v načinu vroče vode za
gospodinjstvo. V tem načinu se bo voda ogrela ponoči (ko so zahteve
po ogrevanju prostora nižje), dokler ni dosežena nastavitvena točka
temperature za skladiščenje. Ogreta voda se skladišči v rezervoarju
za vročo vodo za gospodinjstvo pri višji temperaturi, tako da lahko
izpolni zahteve po vroči vodi za gospodinjstvo skozi ves dan.
INFORMACIJE
Pazite, ikona bo utripala le med dejanskim samodejnim
skladiščenjem. Če ikona ves čas sveti, to ne pomeni,
da je omogočeno samodejno skladiščenje, ampak da je
omogočeno vnovično gretje.
Med delovanjem je mogoče preklicati delovanje z enkratnim
pritiskom na gumb .
Pazite, potem ko pritisnete gumb , je možno, da bo še
vedno stalno svetila ikona .
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
8
Page 10
Nastavitvena točka temperature skladiščenje in razporejanja
s časovnikom sta nastavitvi sistema. Glejte poglavje
"5.12. Nastavitve sistema" na strani 18 za podroben opis o tem, kako
izvesti nastavitve sistema.
■ [1-00] Stanje: določa, ali je ogrevanje vode za gospodinjstvo
(način s skladiščenjem) ponoči omogočeno (1) ali ne (0).
■ [1-01] Začetni čas: čas ponoči, ko naj se voda za gospodinjstvo
segreje.
■ [1-02] Stanje: določa, ali je ogrevanje vode za gospodinjstvo
(način s skladiščenjem) podnevi omogočeno (1) ali ne (0).
■ [1-03] Začetni čas: čas v dnevu, ko naj se voda za
gospodinjstvo segreje.
INFORMACIJE
Pozor, čeprav je samodejno skladiščenje sprogramirano
s časovnikom, bo aktivno le, ko je omogočeno
razporejanje s časovnikom. To pomeni, da morate pritisniti
gumb in potrditi, da je prikazan , da bi se prepričali,
da bo samodejno skladiščenje delovalo.
■ [b-03] Nastavitvena točka: temperatura skladiščenja (glejte sliko
"Načini za ogrevanje vode za gospodinjstvo" na strani 8) velja
samo, če [b-02]=0.
■ [b-02] Stanje: določa, ali je ogrevanje vode za gospodinjstvo,
odvisno od vremena, vključeno (1) ali izključeno (0).
Če je vključeno, je omogočeno skladiščenje, odvisno od
vremena. Če je temperatura okolja višja (npr. poleti), bo višja
tudi temperatura dovodne vode v rezervoar za vročo vodo za
gospodinjstvo, tako da je mogoče nastaviti temperaturo
skladiščenja na nižjo vrednost, da bi dobili enako toplo vodo
skozi vse leto. Zato vam priporočamo, da uporabite to funkcijo.
■ [b-04] Samodejna maksimalna temperatura za skladiščenje
vroče vode za gospodinjstvo = 70°C.
T
[b-04]
55°C
A
15°C25°C
A Temperatura okolja
T Temperatura skladiščenja vroče vode za gospodinjstvo
INFORMACIJE
■ Temperatura okolja za ogrevanje vode za
gospodinjstvo, odvisno od vremena (glejte sliko) je
fiksna in je ni mogoče spremeniti.
■ Če je omogočeno ogrevanje vode za gospodinjstvo,
odvisno od vremena [b-02], bo temperatura
skladiščenja nastavljena samodejno in nastavitev
polja [b-03] ne bo pomembna.
INFORMACIJE
■ Poskrbite, da se bo vroča voda za gospodinjstvo
segrevala samo do zahtevane temperature vroče
vode za gospodinjstvo.
Začnite z nizko nastavitveno točko temperature
skladiščenja vroče vode za gospodinjstvo in jo
zvišajte le, če se vam zdi, da vroča voda za
gospodinjstvo ne pokriva vaših potreb (to je odvisno
od vašega vzorca za porabo vode).
■ Pazite, da se vroča voda za gospodinjstvo ne bo grela
po nepotrebnem. Začnite z aktiviranjem samodejnega
skladiščenja vode ponoči (privzeta nastavitev). Če se
vam zdi, da skladiščenje vroče vode za gospodinjstvo
ne zadošča vašim potrebam, lahko določite dodaten
čas skladiščenja podnevi.
■ Da bi prihranili energijo, vam priporočamo, da
omogočite ogrevanje vode za gospodinjstvo, odvisno
od vremena.
Ročno skladiščenje
Ta način je treba izbrati ročno in pomeni, da bo notranja enota takoj
dobavila vročo vodo v rezervoar za vročo vodo za gospodinjstvo. Ta
način se bo nadaljeval, dokler se ne doseže nastavitvena točka
temperature za skladiščenje. To je enkraten način za dobavo vroče
vode.
Izbiranje ročnega skladiščenja za ogrevanje vode za gospodinjstvo
1 Pritisnite in 5 sekund držite gumb , da bi aktivirali ročno
skladiščenje.
Ikona bo začela utripati v intervalih po 1 sekundo.
INFORMACIJE
Pazite, ikona bo utripala le med dejanskim
delovanjem.
Med delovanjem je mogoče preklicati delovanje
z enkratnim pritiskom na gumb .
Pozor, ko pritisnete gumb , lahko ostane prikazana
osvetljena ikona , kar pomeni, da je še vedno
aktivna funkcija vnovičnega ogrevanja.
Nastavitvena točka temperature skladiščenja je nastavitev sistema.
Glejte poglavje "5.12. Nastavitve sistema" na strani 18 za podroben
opis o tem, kako izvesti nastavitve sistema.
■ [b-03] Nastavitvena točka: temperatura skladiščenja (glejte sliko
"Načini za ogrevanje vode za gospodinjstvo" na strani 8) velja
samo, če [b-02]=0.
■ [b-02] Stanje: določa, ali je ogrevanje vode za gospodinjstvo,
odvisno od vremena, vključeno (1) ali izključeno (0).
Če je vključeno, je omogočeno skladiščenje, odvisno od
vremena. Če je temperatura okolja višja (npr. poleti), bo višja
tudi temperatura dovodne vode v rezervoar za vročo vodo za
gospodinjstvo, tako da je mogoče nastaviti temperaturo
skladiščenja na nižjo vrednost, da bi dobili enako toplo vodo
skozi vse leto. Zato vam priporočamo, da uporabite to funkcijo.
■ [b-04] Samodejna maksimalna temperatura za skladiščenje
vroče vode za gospodinjstvo = 70°C.
Priročnik za uporabo
9
T
[b-04]
55°C
15°C25°C
A Temperatura okolja
T Temperatura skladiščenja vroče vode za gospodinjstvo
Notranja enota sistema VRV IV
A
HXHD125A8V1B
4P404572-1 – 2015.04
Page 11
INFORMACIJE
■ Temperatura okolja za ogrevanje vode za
gospodinjstvo, odvisno od vremena (glejte sliko) je
fiksna in je ni mogoče spremeniti.
■ Če je omogočeno ogrevanje vode za gospodinjstvo,
odvisno od vremena [b-02], bo temperatura
skladiščenja nastavljena samodejno in nastavitev
polja [b-03] ne bo pomembna.
Ročno skladiščenje se samodejno deaktivira, ko je dosežena
temperatura skladiščenja vroče vode za gospodinjstvo. Zaustaviti ga
je mogoče kadarkoli tudi s pritiskom na gumb .
Vnovično ogrevanje
Ta način bo preprečil vroči vodi za gospodinjstvo, da se ohladi na
temperaturo, nižjo od določene. Ko je omogočeno, bo notranja enota
dobavila vročo vodo v rezervoar za vročo vodo za gospodinjstvo, ko
je dosežena minimalna vrednost vnovičnega ogrevanja. Ogrevanje
vode za gospodinjstvo se bo nadaljevalo, dokler ni dosežena
maksimalna temperatura za vnovično ogrevanje.
Izbiranje vnovičnega ogrevanja za ogrevanje vode za gospodinjstvo
1 Uporabite gumb , da bi omogočili delovanje z vnovičnim
gretjem.
Prikazala se bo ikona .
INFORMACIJE
Pazite, ikona bo ves čas prižgana, dokler je
omogočena funkcija za vnovično ogrevanje. Ni
mogoče videti, kdaj notranja enota vnovič ogreva
rezervoar za vročo vodo za gospodinjstvo.
2 Gumb pritisnite še enkrat, da bi onemogočili delovanje
z vnovičnim gretjem.
Ikona izgine.
Nastavitveni točki minimalne in maksimalne temperature za vnovično
ogrevanje sta nastavitvi sistema. Glejte poglavje "5.12. Nastavitve
sistema" na strani 18 za podroben opis o tem, kako izvesti nastavitve
sistema.
■ [b-00] Nastavitvena točka: minimalna temperatura za vnovično
ogrevanje (glejte sliko "Načini za ogrevanje vode za
gospodinjstvo" na strani 8).
■ [b-01] Nastavitvena točka: maksimalna temperatura za
vnovično ogrevanje (glejte sliko "Načini za ogrevanje vode za
gospodinjstvo" na strani 8).
INFORMACIJE
Pazite, saj pritisk na gumb ne vpliva na ogrevanje
vode za gospodinjstvo. Ogrevanje vode za gospodinjstvo
se vključi ali izključi z gumbom in/ali z onemogočanjem
razporejanja skladiščenja s časovnikom.
Dezinfekcijsko delovanje
Ta način dezinficira rezervoar za vročo vodo za gospodinjstvo, tako
da periodično segreje vročo vodo za gospodinjstvo na določeno
temperaturo. Med tem načinom delovanja bo ikona utripala
v intervalih po 0,5 sekunde.
INFORMACIJE
Pazite, ikona bo utripala le med dejanskim delovanjem.
Med delovanjem je mogoče preklicati dezinfekcijsko
funkcijo z enkratnim pritiskom na gumb .
Pozor, ko pritisnete gumb , lahko ostane prikazana
osvetljena ikona , kar pomeni, da je še vedno aktivna
funkcija vnovičnega ogrevanja.
Nastavitvena točka dezinfekcijske temperature je nastavitev sistema,
tako kot so zadrževalni čas, dan in ura. Glejte poglavje
"5.12. Nastavitve sistema" na strani 18 za podroben opis o tem, kako
izvesti nastavitve sistema.
■ [4-00] Stanje: določa, ali je dezinfekcijska funkcija vključena (1)
ali izključena (0).
■ [4-01] Interval delovanja: dan v tednu, ko naj se voda za
gospodinjstvo segreje.
■ [4-02] Začetni čas: čas, v katerem se zažene dezinfekcijsko
delovanje.
■ [5-00] Nastavitvena točka: Temperatura dezinfekcijske vode, ki
mora biti dosežena (glejte sliko "Načini za ogrevanje vode za
gospodinjstvo" na strani 8).
■ [5-01] Trajanje: časovno obdobje, ki določa, kako dolgo naj se
ohrani temperatura dezinfekcije na nastavitveni točki.
Čeprav je vse razporejanje s časovnikom deaktivirano in funkcija za
vnovično ogrevanje vode ni aktivirana, bo dezinfekcijska funkcija
delovala, če je v sistemu nameščen rezervoar za vročo vodo za
gospodinjstvo in je nastavitev sistema [4-00] vključena.
5.5. Drugi načini delovanja
Zagonsko delovanje ( )
Med zagonom je prikazana ikona , ki pomeni, da se toplotna
črpalka zaganja in da ne deluje v stabilnem načinu.
Odmrzovanje ( )
Pri ogrevanju prostora ali ogrevanju vode za gospodinjstvo lahko
pride do zamrzovanja izmenjevalnika toplote zaradi nizkih zunanjih
temperatur. Če pride do tega tveganja, sistem preklopi
v odmrzovanje. Med odmrzovanjem ni mogoče delovanje v načinu za
ogrevanje prostora ali vroče vode za gospodinjstvo.
Delovanje v tihem načinu ( )
Delovanje v tihem načinu pomeni, da notranja enota deluje z manjšo
hitrostjo kompresorja, tako da se utiša hrup, ki ga proizvaja notranja
enota. To pomeni, da bo trajalo dlje, da bo dosežena nastavitvena
točka zahtevane temperature. Na to morate paziti, ko se za notranje
prostore zahteva določena stopnja ogrevanja.
Izbiranje delovanja v tihem načinu
1 Uporabite gumb , da bi aktivirali delovanje v tihem načinu.
Prikaže se ikona .
Če je krmilnik nastavljen na nivo dovoljenja 2 ali 3 (glejte
"Nastavitve sistema" v priročniku za namestitev), gumba ne
bo mogoče uporabiti.
2 Še enkrat pritisnite gumb , da bi deaktivirali delovanje v tihem
načinu.
Ikona izgine.
Obstajajo 3 stopnje delovanja v tihem načinu. Želeni tihi način se
nastavi z nastavitvijo sistema. Glejte poglavje "5.12. Nastavitve
sistema" na strani 18 za podroben opis o tem, kako izvesti nastavitve
sistema.
■ [8-03] Stanje: določite stopnjo delovanja v tihem načinu
(tihi način).
OPOMBA
Če je rezervoar za vročo vodo za gospodinjstvo
nameščen, je dezinfekcijska funkcija samodejno privzeta.
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
10
Page 12
5.6. Sočasno zahtevanje ogrevanja prostora in
ogrevanja vode za gospodinjstvo
Enota ne more sočasno izvajati ogrevanja vode za gospodinjstvo in
ogrevanja prostora. Če sta oba načina zahtevana sočasno, bo enota
1-krat ogrevala, dokler ne bo dosežena maksimalna temperatura za
vnovično ogrevanje. V tem času ogrevanje prostora ne bo mogoče.
■ Če uporabljate krmiljenje z daljinskim upravljalnikom sobne
temperature:
Ko bo temperatura za vnovično ogrevanje dosežena, bo
daljinski upravljalnik s sobnim termostatom določil, ali naj naprej
ogreva rezervoar za vročo vodo za gospodinjstvo ali naj prepreči
sobni temperaturi, da bi preveč padla.
■ Če uporabljate zunanji sobni termostat:
Ko je temperatura za vnovično ogrevanje dosežena, bo
nadaljnje ogrevanje določil zunanji sobni termostat s termo
pogoji in delujočimi časovniki določil, ki jih je sprogramiral vaš
monter.
■ Če uporabljate krmiljenje z daljinskim upravljalnikom izhodne
vode:
Ko je temperatura za vnovično ogrevanje dosežena, bodo
nadaljnje ogrevanje določili delujoči časovniki, ki jih je
sprogramiral vaš monter.
T
A
B
t
A Temperatura skladiščenja
B Maksimalna temperatura za vnovično ogrevanje
t Čas
T Temperatura skladiščenja vroče vode za gospodinjstvo
5.7. Način odčitavanja temperature
Na daljinskem upravljalniku je mogoče prikazati dejanske temperature.
1 Pritisnite in 5 sekund držite gumb .
Prikazana je temperatura izhodne vode za hlajenje/ogrevanje
(ikone in in utripajo).
2 Uporabite gumba in za prikaz:
■ Temperatura vhodne vode (ikone in utripajo in
ikona počasi utripa).
■ Temperatura v prostoru (ikoni in utripata).
■ Zunanja temperatura (ikoni in utripata).
■ Temperatura rezervoarja za vročo vodo (ikoni in utripata).
3 Še enkrat pritisnite gumb , da bi ta način zapustili. Če ne
pritisnete nobenega gumba, bo daljinski upravljalnik zapustil
način prikaza po 10 sekundah.
5.8. Delovanje časovnika z razporejanjem
Med delovanjem časovnika z razporejanjem sistem upravlja časovnik
za razporejanje. Dejanja, programirana s časovnikom, se izvajajo
samodejno.
Razporejanje s časovnikom se omogoči ( ikona je prikazana) ali
onemogoči ( ikona ni prikazana), s pritiskom na gumb .
Ogrevanje prostora
Glejte "Programiranje ogrevanja prostora" na strani 14.
Za vsak dan v tednu je mogoče sprogramirati po 4 dejanja, kar
skupaj nanese 28 dejanj.
Razporejanje s časovnikom za ogrevanje prostora je mogoče
sprogramirati na 2 različna načina: glede na nastavitveno točko
temperature (obeh, temperature izhodne vode in sobne temperature)
in glede na ukaze za vklop/izklop.
Želena metoda se nastavi z nastavitvami sistema. Glejte poglavje
"5.12. Nastavitve sistema" na strani 18 za podroben opis o tem, kako
izvesti nastavitve sistema.
■ [0-03] Stanje: določi, ali je mogoče ukaz za vklop/izklop
uporabiti v razporejanju s časovnikom za ogrevanje prostora.
INFORMACIJE
Privzeto je omogočeno ogrevanje prostora, ki temelji na
nastavitveni točki temperature (način 1), tako da je
mogoče spreminjati le temperaturo (ukaz za vklop/ izklop
ni mogoč).
Prednost tega načina je, da lahko izključite ogrevanje
prostora s pritiskom na gumb , ne da bi onemogočili
samodejno skladiščenje vroče vode za gospodinjstvo (npr.
poleti, ko ogrevanje prostora ni zahtevano).
V naslednjih preglednicah sta prikazana oba načina za razlaganje
razporejanja s časovnikom.
Metoda 1
[0-03]=1
(privzeto)
Med delovanjem Med delovanjem z razporejanjem s časovnikom je
Ko pritisnete
gumb
Ko pritisnete
gumb /
(a) Za izhodno temperaturo vode in/ali sobno temperaturo
Ogrevanje prostora, ki temelji na nastavitveni točki
temperature
svetleča dioda neprestano prižgana.
Razporejanje s časovnikom za ogrevanje prostora se
zaustavi in se ne zažene več.
Krmilnik bo izključen (svetleča dioda delovanja ne bo več
svetila).
Vendar pa bo ikona funkcije razporejanja s časovnikom
prikazana, kar pomeni, da bo ogrevanje vode za
gospodinjstvo ostalo omogočeno.
Razporejanje s časovnikom za ogrevanje prostora in
ogrevanje vode za gospodinjstvo s tihim načinom se
bo zaustavilo in se ne bo znova zagnalo.
Ikona funkcije razporejanja s časovnikom ne bo več
prikazana.
(a)
Priročnik za uporabo
11
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 13
Zgled delovanja: Razporejanje s časovnikom, ki temelji na
19
22
21
62
65
64
57
5:00
23:00
19
18
19
22
21
62
64
19
60
60
5:00
23:00
19
22
21
62
65
64
19
21
62
nastavitveni točki temperature.
INFORMACIJE
Ko je omogočena funkcija zapore, ima delovanje z zaporo
prednost pred razporejenim dejanjem v razporejanju
s časovnikom.
T
22
°C
22°C
65
°C
1
19
°C 1919°C 1919°C
19°C19°C19°C
°C 6262°C 6262°C
62
62°C62°C
65°C
62°C
21
21°C
64
64°C
°C
°C
t
16:00
0:30
6:30 9:00
T
2
18°C
1818°C
60
°C60°C
°C57°C
23:00
57
5:00
5:0023:00
A
t
T
22
°C
22°C
6565°C
3
19
19°C
62°C62°C
62
65°C
°C
°C
6060°C
60°C
18
18°C
°C
1919°C
19°C
1919°C
19°C
6262°C
62°C
6262°C
62°C
21
21°C
64
64°C
°C
°C
°C
°C
19°C
19
19°C
19
6262°C
6262°C
62°C
Metoda 2
[0-03]=0
Med delovanjem Ko razporejanje s časovnikom izključi ogrevanje
Ko pritisnete
gumb
Ko pritisnete
gumb /
Ogrevanje prostora, ki temelji na ukazu za vklop/izklop
prostora, bo krmilnik izklopljen (svetleča dioda delovanja
bo nehala svetiti). Pozor, to nima nobenega vpliva na
ogrevanje vode za gospodinjstvo.
Razporejanje s časovnikom za ogrevanje prostora se bo
zaustavilo (če je bilo do tega trenutka aktivno) in se bo
zagnalo pri naslednjem razporejenem vklopu.
"Zadnji" sprogramirani ukaz bo prevladal nad "prejšnjim"
in bo ostal aktiven do "naslednjega".
Primer: predstavljajte si, da je ura dejansko 17:30 in da
so dejanja programirana za ob 13:00, 16:00 in 19:00.
"Zadnji" sprogramiran ukaz (16:00) je izničil
"prejšnjega" (13:00) in bo ostal aktiven, dokler ne
napoči čas za "naslednjega" (19:00).
Da bi poznali dejansko nastavitev, morate torej vedeti,
kakšen je bil zadnji sprogramiran ukaz. Jasno je, da
"zadnji" sprogramirani ukaz morda nosi datum
prejšnjega dneva. Glejte "Ogledovanje sprogramiranih
dejanj" na strani 17.
Krmilnik bo izključen (svetleča dioda delovanja ne bo več
svetila).
Vendar pa bo ikona funkcije razporejanja s časovnikom
prikazana, kar pomeni, da bo ogrevanje za
gospodinjstvo ostalo omogočeno.
Razporejanje s časovnikom za ogrevanje prostora in
ogrevanje vode za gospodinjstvo s tihim načinom se bo
zaustavilo in se ne bo znova zagnalo.
Ikona funkcije razporejanja s časovnikom ne bo več
prikazana.
Zgled delovanja: Razporejanje s časovnikom, ki temelji na ukazu za
vklop/izklop.
Ko je omogočena funkcija zapore, ima delovanje z zaporo prednost
pred razporejenim dejanjem v razporejanju s časovnikom, če je
aktiven ukaz za vklop. Če je aktiven ukaz za izklop, bo ta imel
prednost pred funkcijo zapore. Ukaz za izklop bo imel vedno
prednost pred vsemi drugimi.
16:00
1 Razporejanje s časovnikom
2 Funkcija zapore
3 Ko sta omogočena funkcija zapore in razporejanje s časovnikom
A Funkcija zapore
t Čas
T Nastavitvena točka temperature
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
23:00
0:30
Sobna temperatura
Temperatura izhodne vode
5757°C57°C
5:00 9:00
6:30
t
B
°C
22
22°C
°C
65
1
°C 1919°C
19
19°C19°C
°C 6262°C
62
62°C62°C
65°C
OFF ONON
21
°C
21°C
64
°C
64°C
t
9:00
16:00
1818°C
23:00
18°C
60
A
2
B
2222°C
22°C
6565°C
65°C
19
°C 1919°C
19°C19°C
°C 6262°C
62
62°C62°C
3
16:00
1 Razporejanje s časovnikom
2 Funkcija zapore
3 Ko sta omogočena funkcija zapore in razporejanje s časovnikom
A Funkcija zapore
B Ukaz za vklop/izklop
t Čas
T Nastavitvena točka temperature
Sobna temperatura
Temperatura izhodne vode
23:00
1818°C
18°C
6060°C60°C
6:300:30
°C60°C
5:00
5:0023:00
t
OFF ONON
°C
21
21°C
6464°C
64°C
t
6:30 9:00
Priročnik za uporabo
12
Page 14
Ogrevanje vode za gospodinjstvo
Glejte "Programiranje ogrevanja vode za gospodinjstvo" na strani 15.
Ogrevanje vode za gospodinjstvo je mogoče izvajati na več
standardnih načinov:
■ Samodejno skladiščenje: z nastavitvijo sistema, enkrat ponoči
in/ali enkrat popoldne se voda segreje do nastavitvene točke za
skladiščenje.
■ Ročno skladiščenje: če je zaradi posebnih okoliščin vroča voda
(do nastavitvene točke za skladiščenje) potrebna takoj (1 krat),
je mogoče uporabiti to funkcijo.
■ Vnovično ogrevanje: funkcijo za vnovično ogrevanje je mogoče
aktivirati ob ali ločeno od samodejnega skladiščenja, če želi
uporabnik obdržati rezervoar za vročo vodo za gospodinjstvo na
minimalni temperaturi za vnovično ogrevanje.
Poleg standardnih načinov za ogrevanje vode za gospodinjstvo je
mogoče prosto programirati tudi ogrevanje vode za gospodinjstvo
z razporejanjem s časovnikom (glejte "Programiranje ogrevanja vode
za gospodinjstvo" na strani 15). Takrat se način vklopi ali izklopi ob
določenem času. Za vsak način je mogoče sprogramirati 4 dejanja. Ta
dejanja se vsakodnevno ponavljajo (dodatno razporejeno skladiščenje
poleg samodejnega dnevnega ali nočnega skladiščenja).
INFORMACIJE
■ Pazite, z razporejanjem s časovnikom je mogoče
določiti lem kdaj se mora ogrevanje vode za
gospodinjstvo zagnati in zaustaviti. Ko je ogrevanje
vode za gospodinjstvo omogočeno, se bo voda
segrevala do nastavitvene točke za skladiščenje.
Nastavitvena točka se nastavi z nastavitvijo sistema.
■ Zaradi varčevanja z energijo imejte med
programiranjem časovnika za razporejanje ogrevanja
vode za gospodinjstvo v mislih obdobja nizkocenovne
dobave električne energije.
5.9. Programiranje in pregledovanje razporejanja
s časovnikom
Programiranje časovnika za razporejanje je fleksibilno (kadar je to
potrebno, lahko dodajate, odstranjujete ali spreminjate programirane
akcije) in enostavno (malo število korakov). Vendar pa naj vas pred
programiranjem časovnika za razporejanje spomnimo:
■ Spoznajte ikone in gumbe. Potrebovali jih boste pri
programiranju. Glejte "5.1. Gumbi in ikone daljinskega
upravljalnika" na strani 4.
■ Izpolnite obrazec na koncu tega priročnika. Ta obrazec vam
lahko pomaga pri določanju zahtevanih dejanj za vsak
posamezen dan.
■ Vzemite si čas za točno vnašanje podatkov.
■ Skušajte dejanja programirati v kronološkem zaporedju: začnite
z dejanjem 1 za prvo dejanje in končajte z najvišjo številko za
zadnje dejanje. To ni nujno, a vam bo pomagalo pri poznejšem
razumevanju programa.
■ Če sta za isti dan sprogramirani 2 dejanji za isti čas, se bo
izvedlo samo dejanje z višjo številko dejanja.
Primer:
Sprogramirana dejanja Izvedena dejanja
Čas
(ura)
1 18:00 — IZKLOP 1 06:00 — 21
2 08:00 — 23 2 08:00 — 23
3 06:00 — 21 3 18:00 — IZKLOP
4 18:00 — 26
■ Programirana dejanja lahko pozneje spreminjate, dodajate ali
odstranjujete.
Temperatura
(°C)
Čas
(ura)
Temperatura
(°C)
Tihi način
Glejte "Programiranje tihega načina" na strani 16.
Vklop ali izklop načina ob določenem času. Za vsak način je mogoče
sprogramirati 4 dejanja. Ta dejanja se vsakodnevno ponavljajo.
INFORMACIJE
■ Ko je napajanje po odpovedi spet vzpostavljeno,
funkcija za samodejni ponovni zagon povzame
uporabniške nastavitve, ki so bile v veljavi v času
odpovedi napajanja (če je čas krajši od 2 ur). Zato
priporočamo, da pustite aktivno funkcijo samodejnega
ponovnega zagona.
■ Programirani razpored je časovno krmiljen. Zato je
treba pravilno nastaviti uro in dan v tednu.
Glejte "5.2. Nastavitev ure" na strani 5.
■ Ko razporejanje s časovnikom ni omogočeno,
(ikona ni prikazana), se razporejena dejanja ne
bodo izvedla!
■ Sprogramirana dejanja niso shranjena v skladu
s časovnim razporedom, ampak v skladu s časom
programiranja. To pomeni, da najprej sprogramirano
dejanje dobi številko 1, čeprav se izvaja za drugimi
sprogramiranimi dejanji.
Priročnik za uporabo
13
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 15
Programiranje ogrevanja prostora
5 sec
5 sec
Programiranje ogrevanja prostora se izvede na naslednji način:
INFORMACIJE
Za vrnitev na prejšnje korake v postopku programiranja, ne
da bi shranili spremembe, pritisnite gumb .
1 Pritisnite gumb , da bi vstopili v način za programiranje/
pregledovanje.
2 Izberite način delovanja, ki bi ga radi sprogramirali,
z gumboma in .
Trenutni način utripa.
3 Pritisnite gumb , da bi potrdili izbrani način delovanja.
Dejanski dan utripa.
4 Izberite dan, ki bi si ga radi ogledali ali ki bi ga radi sprogramirali,
z gumboma in .
Izbrani dan utripa.
5 Pritisnite gumb , da bi potrdili izbrani dan.
6 Pritisnite gumb za 5 sekund, da bi sprogramirali podrobna
dejanja.
Prikaže se prvo sprogramirano dejanje izbranega dne.
7 Uporabite gumb , da bi izbrali številko dejanja, ki bi jo želeli
sprogramirati ali spremeniti.
8 Uporabite gumba in , da bi nastavili pravilen čas
dejanja.
9 Uporabite gumba in , da bi nastavili
temperaturo izhodne vode.
10 Uporabite gumba in , da bi nastavili želeno
temperaturo vode.
11 Uporabite gumb , da bi izbrali:
- : da bi izključili ogrevanje in daljinski upravljalnik.
- : da bi izbrali samodejni izračun temperature izhodne vode
Uporabite gumba in , da bi nastavili ustrezno
spremenjeno vrednost (glejte "5.3. Ogrevanje prostora ( )"
na strani 6 za več informacij o nastavitveni točki, odvisni od
vremena).
12 Ponovite korake 7 do 11, da bi sprogramirali druga dejanja
izbranega dne.
Ko so vsa dejanja sprogramirana, se prepričajte, da je na
zaslonu prikazana najvišja številka dejanja, ki bi jo radi shranili.
13 Pritisnite gumb in ga držite 5 sekund, da bi shranili
sprogramirana dejanja.
Če je gumb pritisnjen, ko je prikazana številka dejanja 3, se
shranijo dejanja 1, 2 in 3, dejanje 4 pa se izbriše.
Samodejno se vrnete na korak 6.
Če večkrat pritisnete gumb , se vrnete po prejšnjih korakih
v postopku in končno v način normalnega delovanja.
14 Samodejno se vrnete na korak 6, zato program za
programiranje naslednjega dne zaženite znova.
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
14
Page 16
Programiranje ogrevanja vode za gospodinjstvo
Programiranje ogrevanja vode za gospodinjstvo se izvede na
naslednji način:
INFORMACIJE
Za vrnitev na prejšnje korake v postopku programiranja, ne
da bi shranili spremembe, pritisnite gumb .
1 Pritisnite gumb , da bi vstopili v način za programiranje/
pregledovanje.
2 Izberite način delovanja, ki bi ga radi sprogramirali,
z gumboma in .
Trenutni način utripa.
3 Pritisnite gumb , da bi potrdili izbrani način delovanja.
4 Izberite dan, ki bi ga radi sprogramirali, z gumboma
in .
Dejanski dan utripa.
5 Pritisnite gumb , da bi potrdili izbrani dan.
6 Pritisnite gumb za 5 sekund, da bi sprogramirali podrobna
dejanja.
Prikaže se prvo sprogramirano dejanje izbranega dne.
7 Uporabite gumb , da bi izbrali številko dejanja, ki bi jo želeli
sprogramirati ali spremeniti.
8 Uporabite gumba in , da bi nastavili pravilen čas
dejanja.
9 Uporabite gumb , da bi izbrali ali preklicali izbiro kot
dejanje.
10 Ponovite korake od 7 do 9, da bi sprogramirali druga dejanja
izbranega načina.
Ko so vsa dejanja sprogramirana, se prepričajte, da je na
zaslonu prikazana najvišja številka dejanja, ki bi jo radi shranili.
11 Pritisnite gumb in ga držite 5 sekund, da bi shranili
sprogramirana dejanja.
Če je gumb pritisnjen, ko je prikazana številka dejanja 3, se
shranijo dejanja 1, 2 in 3, dejanje 4 pa se izbriše.
Če večkrat pritisnete gumb , se vrnete po prejšnjih korakih
v postopku in končno v način normalnega delovanja.
12 Samodejno se vrnete na korak 5, zato program za
programiranje naslednjega dne zaženite znova.
Priročnik za uporabo
15
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 17
Programiranje tihega načina
Programiranje tihega načina se izvede na naslednji način:
INFORMACIJE
Za vrnitev na prejšnje korake v postopku programiranja, ne
da bi shranili spremembe, pritisnite gumb .
1 Pritisnite gumb , da bi vstopili v način za programiranje/
pregledovanje.
2 Izberite način delovanja, ki bi ga radi sprogramirali,
z gumboma in .
Trenutni način utripa.
3 Pritisnite gumb , da bi potrdili izbrani način delovanja.
4 Z gumboma in si oglejte dejanja.
5 Pritisnite gumb za 5 sekund, da bi sprogramirali podrobna
dejanja
Prikaže se prvo programirano dejanje.
6 Uporabite gumb , da bi izbrali številko dejanja, ki bi jo želeli
sprogramirati ali spremeniti.
7 Uporabite gumba in , da bi nastavili pravilen čas
dejanja.
8 Uporabite gumb , da bi izbrali ali preklicali izbiro kot
dejanje.
9 Ponovite korake od 6 do 8, da bi sprogramirali druga dejanja
izbranega načina.
Ko so vsa dejanja sprogramirana, se prepričajte, da je na
zaslonu prikazana najvišja številka dejanja, ki bi jo radi shranili.
10 Pritisnite gumb in ga držite 5 sekund, da bi shranili
sprogramirana dejanja.
Če je gumb pritisnjen, ko je prikazana številka dejanja 3, se
shranijo dejanja 1, 2 in 3, dejanje 4 pa se izbriše.
Če večkrat pritisnete gumb , se vrnete po prejšnjih korakih
v postopku in končno v način normalnega delovanja.
11 Samodejno se vrnete na korak 5, zato program za
programiranje naslednjega dne zaženite znova.
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
16
Page 18
Ogledovanje sprogramiranih dejanj
Ogledovanje ogrevanja vode za domačo rabo ali tihega načina
izvedete na naslednji način:
INFORMACIJE
Za vrnitev na prejšnje korake v postopku pritisnite gumb .
1 Pritisnite gumb , da bi vstopili v način za programiranje/
pregledovanje.
2 Izberite način delovanja, ki bi si ga radi ogledali, z gumboma
in .
Trenutni način utripa.
3 Pritisnite gumb , da bi potrdili izbrani način delovanja.
Dejanski dan utripa.
4 Izberite dan, ki bi si ga radi ogledali, z gumboma in .
Izbrani dan utripa.
5 Pritisnite gumb , da bi potrdili izbrani dan.
Prikaže se prvo sprogramirano dejanje izbranega dne.
6 Uporabite gumba in , da bi pogledali druga
sprogramirana dejanja za ta dan.
Temu rečemo način odčitavanja. Dejanja s praznimi programi
(npr. 4) niso prikazana.
Če večkrat pritisnete gumb , se vrnete po prejšnjih korakih
v postopku in končno v način normalnega delovanja.
Nasveti in triki
Programiranje naslednjega dne(dni)
Ko potrdite programirana dejanja za določen dan (npr. s pritiskom
gumba za 5 sekund), enkrat pritisnite gumb . Zdaj lahko
izberete drug dan z uporabo gumbov in in znova
zaženete pregledovanje in programiranje.
Kopiranje sprogramiranih dejanj na naslednji dan
V programu ogrevanje prostora je mogoče skopirati vsa
sprogramirana dejanja določenega dne na naslednji dan
(npr. kopirajte vsa programirana dejanja iz " " na " ").
Da bi skopirali sprogramirana dejanja na naslednji dan, naredite
naslednje:
1 Pritisnite gumb , da bi vstopili v način za programiranje/
pregledovanje.
Trenutni način utripa.
2 Izberite način delovanja, ki bi ga radi sprogramirali,
z gumboma in .
Trenutni način utripa.
Programiranje lahko zapustite s pritiskom na gumb .
3 Pritisnite gumb , da bi potrdili izbrani način delovanja.
Dejanski dan utripa.
4 Izberite dan, ki bi ga radi kopirali na naslednji dan,
z gumboma in .
Izbrani dan utripa.
Na korak 2 se lahko vrnete s pritiskom na gumb .
5 Sočasno pritisnite gumba in in ju držite 5 sekund.
Po 5 sekundah bo na zaslonu prikazan naslednji dan (npr. " "
če je bil najprej izbran " "). To pomeni, da je bil dan skopiran.
Na korak 2 se lahko vrnete s pritiskom na gumb .
Brisanje enega ali več sprogramiranih dejanj
Brisanje enega ali več sprogramiranih dejanj se izvede sočasno
s shranjevanjem sprogramiranih dejanj.
Ko so vsa dejanja za en dan sprogramirana, se prepričajte, da je na
zaslonu prikazana najvišja številka dejanja, ki bi jo radi shranili.
S pritiskom gumba za 5 sekund boste shranili vsa dejanja, razen
tistih, ki imajo višjo številko dejanja od prikazanega.
Npr., če je gumb pritisnjen, ko je prikazana številka dejanja 3, se
shranijo dejanja 1, 2 in 3, dejanje 4 pa se izbriše.
Brisanje načina delovanja
1 Pritisnite gumb , da bi vstopili v način za programiranje/
pregledovanje.
2 Izberite način delovanja, ki bi ga radi izbrisali, z gumboma in
.
Trenutni način utripa.
3 Pritisnite gumba in sočasno za 5 sekund, da bi izbrisali
izbrani način.
Brisanje dneva v tednu
1 Pritisnite gumb , da bi vstopili v način za programiranje/
pregledovanje.
2 Izberite način delovanja, ki bi ga radi izbrisali, z gumboma in
.
Trenutni način utripa.
3 Pritisnite gumb , da bi potrdili izbrani način delovanja.
Dejanski dan utripa.
4 Izberite dan, ki bi ga radi zbrisali, z gumboma in .
Izbrani dan utripa.
5 Pritisnite gumba in sočasno za 5 sekund, da bi izbrisali
izbrani dan.
5.10. Možnost delovanja z daljinskim alarmom
Dodatno tiskano vezje za digitalne V/I EKRP1HBA je mogoče
priključiti na notranjo enoto in uporabljati za oddaljeni nadzor
sistema. Ta naslovna kartica ponuja 3 breznapetostne izhode:
■ Izhod 1 = TERMO VKLOP/IZKLOP
ta izhod bo omogočen, ko je enota v delovanju ogrevanje
prostora.
■ Izhod 2 = IZHOD ALARMA
ta izhod bo omogočen, ko je enota v načinu napake.
■ Izhod 3 = VKLOP/IZKLOP NAČINA ZA VROČO VODO ZA
DOMAČO RABO
ta izhod bo omogočen, ko je enota v delovanju ogrevanje vode
za gospodinjstvo.
Za več podrobnosti o kabelskih povezavah te možnosti glejte vezalno
shemo enote.
5.11. Delovanje dodatnega daljinskega upravljalnika
Če je poleg glavnega daljinskega upravljalnika nameščen tudi
dodatni daljinski upravljalnik, bo glavni daljinski upravljalnik (primarni)
lahko dostopal do vseh nastavitev, drugi daljinski upravljalnik
(sekundarni) pa ne bo mogel dostopati do nastavitev razporejanja
s časovnikov in nastavitev parametrov.
Več podrobnosti je v priročniku za namestitev.
Priročnik za uporabo
17
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 19
5.12. Nastavitve sistema
Nastavitev sistema Daikin se izvede z nastavitvami sistema.
V tem priročniku za uporabo so razložene vse nastavitve sistema, ki
se nanašajo na delovanje enote in zahteve uporabnikov. Seznam
nastavitev sistema in privzetih vrednosti je v "5.13. Tabela
z nastavitvami sistema" na strani 19. To je enak seznam, kakor smo
ga navedli v 2 stolpcih za beleženje datuma in vrednosti
spremenjenih nastavitev sistema glede na odstopanje od privzete
vrednosti.
Za celoten seznam nastavitev sistema glejte priročnik za namestitev.
Vse nastavitve sistema so dostopne in jih je mogoče programirati
z uporabniškim vmesnikom na notranji enoti.
Vsaki nastavitvi sistema je dodeljena 3-številčna številka ali koda, na
primer [5-03], ki je navedena na zaslonu uporabniškega vmesnika.
Prva številka [5] označuje 'prvo kodo' ali skupino nastavitve sistema.
Druga in tretja številka [03] skupaj označujeta 'drugo kodo'.
Postopek
Da bi spremenili eno ali več nastavitev sistema, naredite naslednje:
INFORMACIJE
■ Pred pošiljanjem morajo biti nastavljene vrednosti,
prikazane v "5.13. Tabela z nastavitvami sistema"
na strani 19.
■ Ko zapustite NAČIN NASTAVITVE SISTEMA, se bo
na zaslonu daljinskega upravljalnika prikazala št. "88",
dokler se enota ne bo spet inicializirala.
OPOMBA
■ Ko se boste premikali po nastavitvah sistema, boste
videli, da obstaja nekaj več nastavitev, kot je
navedenih v "5.13. Tabela z nastavitvami sistema"
na strani 19. Te nastavitve sistema niso v uporabi
in jih ni mogoče spremeniti!
■ Za več informacij o nastavitvah, povezanih
z namestitvijo glejte priročnik za namestitev notranje
enote. Za nastavitve, ki se razlikujejo od privzete
vrednosti, se obrnite na svojega monterja.
3
2
1 Pritisnite gumb za najmanj 5 sekund, da vstopite v NAČIN
NASTAVITVE SISTEMA.
Prikazana bo ikona (3). Prikazana je trenutno izbrana
koda nastavitve sistema (2), z nastavljeno vrednostjo na
desni strani (1).
2 Pritisnite gumb , da bi izbrali ustrezno prvo kodo
nastavitve sistema.
3 Pritisnite gumb , da bi izbrali ustrezno drugo kodo
nastavitve sistema.
4 Pritisnite gumb in , da bi spremenili
nastavljeno vrednost izbrane nastavitve sistema.
5 Novo vrednost shranite s pritiskom na gumb .
6 Ponovite korake od 2 do 4, da bi spremenili druge nastavitve
sistema v skladu z zahtevami.
7 Ko končate, pritisnite gumb , da zapustite NAČIN
NASTAVITVE SISTEMA
.
1
INFORMACIJE
Spremembe določene nastavitve polja se spremenijo le ob
pritisku na gumb . Premik na novo kodo nastavitve
sistema ali pritisk na gumb bo zavrgel izvedeno
spremembo.
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
18
Page 20
5.13. Tabela z nastavitvami sistema
Nastavitev monterja pri odstopanju
Prva
Druga
koda
koda
Ime nastavitve
0 Nastavljanje daljinskega upravljalnika
00 Nastavitev, povezana z namestitvijo
01 Nastavitev, povezana z namestitvijo
(a)
(a)
02 Ni upoštevno. Privzete vrednosti ne spreminjajte.
03 Stanje: način ogrevanja prostora z razporejanjem
s časovnikom 1. metoda=1 / 2. metoda=0
04 Ni upoštevno. Privzete vrednosti ne spreminjajte.
1 Razporejanje samodejnega skladiščenja za ogrevanje vode za gospodinjstvo s časovnikom
00 Stanje: skladiščenje čez noč
01 Čas zagona skladiščenja čez noč
02 Stanje: skladiščenje čez dan
03 Čas zagona skladiščenja čez dan
2 Funkcija samodejne zapore
00 Stanje: delovanje z zaporo
01 Čas zagona delovanja z zaporo
02 Čas zaustavitve delovanja z zaporo
3 Nastavitvena točka, odvisna od vremena
00 Nizka temperatura okolja (Lo_A)
01 Visoka temperatura okolja (Hi_A)
02 Nastavitvena točka pri nizki temperaturi
okolja (Lo_Ti)
03 Nastavitvena točka pri visoki temperaturi
okolja (Hi_Ti)
4 Dezinfekcijska funkcija
00 Stanje: dezinfekcijsko delovanje
01 Izbira dneva za dezinfekcijsko delovanje
02 Čas zagona dezinfekcijskega delovanja
5 Nastavitvena točka samodejne zapore in dezinfekcije
00 Nastavitvena točka: temperatura dezinfekcijskega
delovanja
01 Trajanje dezinfekcijskega delovanja
02 Temperatura izhodne vode z zaporo
03 Zapora sobne temperature
04 Ni upoštevno. Privzete vrednosti ne spreminjajte.
6 Nastavitve možnosti
00 Nastavitev, povezana z namestitvijo
01 Nastavitev, povezana z namestitvijo
(a)
(a)
02 Ni upoštevno. Privzete vrednosti ne spreminjajte.
03 Ni upoštevno. Privzete vrednosti ne spreminjajte.
04 Nastavitev, povezana z namestitvijo
(a)
7 Nastavitve možnosti
00 Ni upoštevno. Privzete vrednosti ne spreminjajte.
01 Ni upoštevno. Privzete vrednosti ne spreminjajte.
02 Nastavitev, povezana z namestitvijo
03 Nastavitev, povezana z namestitvijo
04 Nastavitev, povezana z namestitvijo
(a)
(a)
(a)
od privzete vrednosti
Privzeta
vrednost
Razpon Korak EnotaDatum Vrednost Datum Vrednost
2 2~3 1 —
0 –5~5 0,5 °C
1———
1 (VKLOP) 0/1 — —
1 — — —
1 (VKLOP) 0/1 — —
1:00 0:00~23:00 1:00 ura
0 (IZKLOP) 0/1 — —
15:00 0:00~23:00 1:00 ura
1 (VKLOP) 0/1 — —
23:00 0:00~23:00 1:00 ura
5:00 0:00~23:00 1:00 ura
–10 –20~5 1 °C
15 10~20 1 °C
70 25~80 1 °C
45 25~80 1 °C
1 (VKLOP) 0/1 — —
Fri Mon~Sun — —
23:00 0:00~23:00 1:00 ura
70 60~75 5 °C
10 5~60 5 min
5 0~10 1 °C
18 17~23 1 °C
0———
0 (IZKLOP) 0/1 — —
0 (IZKLOP) 0/1 — —
0———
0———
0 0/2 1 —
0———
0———
0 (A) 0/1 — —
0 (IZKLOP) 0/1 — —
0 (IZKLOP) 0/1 — —
Priročnik za uporabo
19
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 21
Nastavitev monterja pri odstopanju
Prva
koda
Druga
koda
Ime nastavitve
od privzete vrednosti
Privzeta
vrednost
Razpon Korak EnotaDatum Vrednost Datum Vrednost
8 Nastavitve možnosti
00 Nastavitev, povezana z namestitvijo
01 Ni upoštevno. Privzete vrednosti ne spreminjajte.
02 Ni upoštevno. Privzete vrednosti ne spreminjajte.
03 Stanje: stopnja glasnosti pri tihem delovanju
04 Nastavitev, povezana z namestitvijo
(a)
1 (VKLOP) 0/1 — —
1———
0 — — —
1 1~3 1 —
(a)
0 0~2 1 —
9 Samodejno kompenziranje temperature
00 Nastavitev, povezana z namestitvijo
01 Nastavitev, povezana z namestitvijo
02 Nastavitev, povezana z namestitvijo
03 Ni upoštevno. Privzete vrednosti ne spreminjajte.
04 Ni upoštevno. Privzete vrednosti ne spreminjajte.
(a)
(a)
(a)
0 –2~2 0,2 °C
0 –5~5 0,5 °C
0 –5~5 0,5 °C
0———
0———
A Nastavitve možnosti
00 Nastavitev, povezana z namestitvijo
01 Ni upoštevno. Privzete vrednosti ne spreminjajte.
02 Nastavitev, povezana z namestitvijo
03 Nastavitev, povezana z namestitvijo
04 Nastavitev, povezana z namestitvijo
(a)
0 0~2 1 —
0———
(a)
(a)
(a)
10 5~15 1 °C
35 25~80 1 °C
65 25~80 1 °C
b Nastavitvene točke vroče vode za gospodinjstvo
00 Nastavitvena točka: minimalna temperatura za
vnovično ogrevanje
01 Nastavitvena točka: maksimalna temperatura za
vnovično ogrevanje
02 Stanje: ogrevanje vode za gospodinjstvo, odvisno
od vremena
03 Nastavitvena točka: temperatura skladiščenja
04 Samodejna maksimalna temperatura skladiščenja
vroče vode za gospodinjstvo
35 35~65 1 °C
45 35~75 1 °C
1 (VKLOP) 0/1 — —
70 45~75 1 °C
70 55~75 1 °C
C Temperaturne omejitve izhodne vode
00 Nastavitev, povezana z namestitvijo
01 Nastavitev, povezana z namestitvijo
02 Ni upoštevno. Privzete vrednosti ne spreminjajte.
03 Ni upoštevno. Privzete vrednosti ne spreminjajte.
04 Ni upoštevno. Privzete vrednosti ne spreminjajte.
(a)
(a)
80 37~80 1 °C
25 25~37 1 °C
20 — — —
5———
0———
d Zadrževalni časi ogrevanja vode za gospodinjstvo
00 Nastavitev, povezana z namestitvijo
01 Nastavitev, povezana z namestitvijo
02 Nastavitev, povezana z namestitvijo
03 Ni upoštevno. Privzete vrednosti ne spreminjajte.
04 Ni upoštevno. Privzete vrednosti ne spreminjajte.
(a)
(a)
(a)
10 5~20 1 —
30 10~60 5 —
15 5~30 5 —
15 — — —
40 — — —
E Servisni način
00 Nastavitev, povezana z namestitvijo
01 Ni upoštevno. Privzete vrednosti ne spreminjajte.
02 Ni upoštevno. Privzete vrednosti ne spreminjajte.
03 Ni upoštevno. Privzete vrednosti ne spreminjajte.
04 Nastavitev, povezana z namestitvijo
(a)
0 0/1 — —
0———
0———
1———
(a)
0 0~2 1 —
F Nastavitve dodatkov (nadaljevanje)
00 Ni upoštevno. Privzete vrednosti ne spreminjajte.
01 Ni upoštevno. Privzete vrednosti ne spreminjajte.
02 Nastavitev, povezana z namestitvijo
(a)
03 Ni upoštevno. Privzete vrednosti ne spreminjajte.
04 Ni upoštevno. Privzete vrednosti ne spreminjajte.
(a) Za več informacij o nastavitvah, povezanih z namestitvijo glejte priročnik za namestitev notranje enote. Za nastavitve, ki se razlikujejo od privzete vrednosti, se obrnite na svojega
monterja.
5———
0———
1 0~2 1 —
10 — — —
50 — — —
HXHD125A8V1B
Notranja enota sistema VRV IV
4P404572-1 – 2015.04
Priročnik za uporabo
20
Page 22
6. Vzdrževanje
7. Odpravljanje težav
6.1. Vzdrževalna opravila
S ciljem, da se zagotovi optimalno delovanje enote, je treba
v predpisanih intervalih opraviti vrsto preverjanj in pregledov enote,
po možnosti letno. Vzdrževanje mora izvajati monter ali serviser. Več
podrobnosti je v priročniku za namestitev.
Edino vzdrževanje, ki je zahtevano od operaterja, je:
■ vzdrževanje čistoče daljinskega upravljalnika s suho mehko
krpo,
■ preverjanje, ali je tlak vode na manometru več kot 1 bar.
OPOZORILO
Če je napajalni kabel poškodovan, ga mora proizvajalec ali
njegov agent ali druga kvalificirana oseba zamenjati, da ne
bi prišlo do nevarnosti.
OPOZORILO
V dolgih obdobjih mirovanja, npr. poleti pri sistemu,
namenjenem samo za ogrevanje, je zelo pomembno, da
NE PREKINETE NAPAJANJA do enote.
Izklop napajanja enote zaustavi samodejno ponavljajoče
se gibanje črpalke, ki preprečuje, da bi se ta zataknila.
6.2. Pomembne informacije o uporabljenem hladivu
Ta izdelek vsebuje fluorirane toplogredne pline. Plinov ne izpuščajte
v ozračje.
Tip hladiva: R134a
(1)
vrednost: 1430
GWP
Tip hladiva: R410A
(1)
GWP
vrednost: 2087,5
(1)
GWP = potencial globalnega segrevanja
Lahko je zahtevano periodično pregledovanje napeljave za
preverjanje puščanja, odvisno od zadevne zakonodaje. Obrnite se na
svojega monterja, če želite več informacij.
To poglavje daje koristne informacije za diagnozo in odpravo
določenih težav, do katerih lahko pride pri enoti.
Možni vzroki Ukrepi za popravilo
Na daljinskem upravljalniku
ni odčitkov (prazen zaslon)
Prikaže se ena od kod napake Posvetujte se z vašim lokalnim
Razporejanje s časovnikom deluje,
vendar se sprogramirana dejanja
sprožijo ob napačnem času
(npr. 1 uro prepozno ali prezgodaj)
Razporejanje s časovnikom
za ogrevanje vroče vode za
gospodinjstvo je sprogramirano,
vendar ne deluje.
Pomanjkanje moči Posvetujte se z vašim lokalnim
• Preverite, ali je električni priključek
še priključen na vaš sistem.
• Ugodna tarifa za kWh električne
energije je aktivirana (glejte
priročnik za namestitev).
prodajalcem.
Za podroben seznam kod
z napakami glejte priročnik
za namestitev.
Preverite, ali sta ura in dan v tednu
nastavljena pravilno, po potrebi
popravite.
Če ikona ni prikazana, pritisnite
gumb , da bi omogočili
razporejanje s časovnikom.
prodajalcem.
Priročnik za uporabo
21
Notranja enota sistema VRV IV
HXHD125A8V1B
4P404572-1 – 2015.04
Page 23
Page 24
4P404572-1 2015.04
Copyright 2015 Daikin
Loading...
