HANDBOK FÖRINST ALLA TION

OCH ANVÄNDNING

Advanced plus electronic controller

FWEC3

ANTECKNINGAR

FWEC3

Advanced plus electronic controller

Handbok för installation

och användning

LLMÄNNA EGENSKAPER

LCD-styrenheten ADVANCED PLUS har utarbetats för att styra alla terminaler på anläggningen med en enfas asynkronmotor med flera hastigheter . Liksom i versionen ADVANCED, finns här en avancerad hantering av fukten samt möjligheten att ansluta till ett MASTER/SLAV-nät för enbart ADVANCED-styrenheter.

LöSNING MASTER-SLAV (SE FIGUR 1)

Med denna lösning skapas ett Master/Slav-system (upp till 247 slav-terminaler), där en av LCD-styrenheterna har funktionen Master och styr alla andra slavelement.

Anslutningen görs med en buss RS485, bestående av en enkel skärmad kabel med 2 ledare.

MASTER-enheten (identifieras med adressen 255), skickar följande information till SLAV-enheterna:

1. Funktionssätt (kylning eller uppvärmning).

2. Begränsningar för ändring av rumstemperaturens bärvärde (både SOMMAR och VINTER): På vardera SLAV-enhet tillåts en ändring av börvärdet med ett delta på ± 2°C runt det börvärde som ställts in på MASTER-enheten.

3. Styrenhetens tillstånd ON/OFF: Alla SLAV-enheter rättar sig efter MASTER-enhetens tillstånd ON/OFF.

4. Aktivering av kontrollen av minimal rumstemperatur. Med termostaten på On: Tillfällig visning av vattentemperaturen.

HUVUDFUNKTION OCH MEDFöLJANDE UTRUSTNING

! Reglering av lufttemperaturen genom automatisk stegvis

eller modulerande ändring av fläktens hastighet.

! Reglering av lufttemperaturen genom on-off av fläkten

med fast hastighet.

! Hantering av On/Off-ventiler eller modulerande ventiler för

anläggningar med två eller fyra slangar .

! Hantering av värmeelement för hjälp vid uppvärmning. ! Växling mellan kylning/uppvärmning med följande

funktionslägen:

- Manuellt på aggregatet

- Manuellt med fjärrkontroll (centralstyrd)

- Automatiskt, baserat på vattentemperaturen

- Automatiskt, baserat på lufttemperaturen

! Avfuktningsfunktion. ! Seriell kommunikation. ! Funktion med tidsintervall.

Dessutom är den försedd med:

! Rena kontakter för externt medgivande (till exempel

fönsterkontakt, fjärrstyrt ON/OFF, beröringsfri givare osv.) som kan aktivera eller avaktivera aggregatets funktion (kontaktlogik: se parametrar för konfigurering av kortet).

! Rena kontakter för växling mellan fjärransluten centralstyrd

kylning/uppvärmning (kontaktlogik: se parametrar för konfigurering av kortet).

! Ren kontakt för aktivering av economy-funktion från

fjärrkontroll (kontaktlogik: se parametrar för konfigurering av kortet).

! Fjärransluten temperatursond för vattnet (tillbehör

FWTSKA).

! Intern temperatursond. ! Intern fuktsond. ! Fjärrransluten temperatursond för luften (tillbehör

FWTSKA) (i förekommande fall används denna sond i stället för den interna sonden för att läsa av rumstemperaturen).

! Fjärransluten fuktsond (tillbehör FWHSKA - att använda

tillsammans med den fjärranslutna temperatursonden).

! Två digitala utgångar (rena kontakter) som kan

konfigureras fullständigt (se "Konfigurering av kortet").

KONTROLLPANEL

Kontrollpanelen består av:

! LCD-display med bakgrundsbelysning. ! Knappsats med 7 knappar .

LCD - SKÄRM MED BAKGRUNDSBELYSNING

(SE FIGUR 2)

(1) Rumstemperatur (2) Rumsfuktighet (3) Inställd temperatur

ON Status på fläktarna. Om symbolen blinkar betyder det att

fläktarna står stilla i väntan på signal från termostaten. Om symbolen har fast ljus betyder det att fläktarna är på.

OFF Status på fläktarna. Fläktarna står stilla pga att hastigheten

har ställts på 0 eller att styrenheten är avstängd.

AUTO

Automatisk ventilationslogik Fläkthastighet Funktionsläge: Kylning. Om symbolen blinkar betyder det

att vattenmedgivandet för ventilationens funktion saknas. Uppvärmning: Om symbolen blinkar betyder det att

vattenmedgivandet för ventilationens funktion saknas. Avfuktning. Om symbolen blinkar betyder det att

medgivande för avfuktning saknas. Om symbolen har fast ljus betyder det däremot att denna funktion är aktiv.

Energisparfunktionen är aktiv

Ett larm är aktivt

Kontroll av minimitemperatur

Öppen ventil Elektriskt värmeelement. Om symbolen blinkar betyder det

att värmeelementet är på. Om symbolen har fast ljus betyder det att värmeelementet bara har valts.

Aktiv seriell kommunikation. Om symbolen blinkar betyder det att styrenheten är Master i ett nät.

Bakgrundsbelysningen tänds varje gång man trycker på någon av knappsatsens knappar och avaktiveras automatiskt efter ungefär 2 minuter utan att man tryckt på någon knapp alls.

FWEC3

Advanced plus electronic controller

FC66002765

Handbok för installation och användning

KNAPPSATS (SE FIGUR 3)

ON/OFF-knapp: För att sätta på/stänga av termostaten. När man ändrar på parametrarna används knappen för att gå tillbaka till normal funktion.

Knapparna UP och DOWN: Ändrar termostatens inställningstemperatur (uppvärmning: [5,0-30,0°C], kylning: [10,0-35,0°C]). När man ändrar på parametrarna används knapparna för att välja parametrarna eller för att ändra parameterns värde.

SEL-knapp: I uppvärmningsläget används knappen för att

SEL

välja det elektriska värmeelementet som extrafunktion. MODE-knapp: För att välja funktionsläge uppvärmning/

MODE

kylning.

FAN-knapp: För att välja funktionshastigheten.

EC-knapp: För att välja läget Economy.

AKTIVA KNAPPKOMBINATIONER

SEL MODE

MODE

SEL

Oberoende av vilken visningsnivå man är i, förutom den normala, går displayen tillbaka till standardvisningen efter ungefär 2 minuter utan att man tryckt på någon knapp alls.

Med termostaten på OFF: Åtkomst till kortets allmänna konfigureringsparametrar (lösenord=10). Med termostaten på ON: Tillfällig visning av vattentemperaturen (om sonden finns och är riktigt konfigurerad med parameter P04) och av tiden som är inställd på den interna klockan.

För att välja funktionen Minimal temperatur.

För att välja avfuktning.

Låsning / upplåsning av knappsatsen (lösenord=99).

Åtkomst till konfigureringsparametrarna för tidsintervallen (lösenord=5).

KONFIGURERING AV KORT

Kortet kan konfigureras efter vilken typ av terminal/anläggning som ska hanteras genom att ändra vissa parametrar.

PARAMETERLISTA

! P00 = styrenhetens konfiguration (se “Förutsedda

konfigurationer”) för att välja typen av terminal som ska hanteras.

! P01 = styrenhetens typ av montering.

-000: på terminalen

-001: på väggen ! P02 = Modbus-adress. För att göra ändringen av denna

parameter aktiv (med undantag för intern överföring av Slav-värden) är det nödvändigt att bryta strömmen efter programmeringen och sedan återställa strömmen igen:

- 0: den seriella kommunikationen är avaktiverad.

- 1-247: Slav

- 255: Master

! P03 = neutralt område [20-50°C/10]. Denna parameter

används i fall om konfigurationer med automatisk växling mellan kylning/uppvärmning baserat på lufttemperaturen.

! P04

= vattensond:

-0: förutses inte

-1: förutses Baserat på det inställda värdet hanteras tillhörande larmsond

och medgivande för det elektriska värmeelementet på lämpligt sätt.

! P05 = konfiguration användning DIN 1/2:

- 0: DIN1 = - DIN2 = -

- 1: DIN1 = - DIN2 = On/Off

- 2: DIN1 = Somm/Vint DIN2 = -

- 3: DIN1 = Eco DIN2 = -

- 4: DIN1 = Somm/Vint DIN2 = On/Off

- 5: DIN1 = Eco DIN2 = On/Off

- 6: DIN1 = Somm/Vint DIN2 = Eco ! P06 = logik DIN 1:

- 0: [öppen/stängd] = [kylning/uppvärmning] = [-/ECO]

- 1: [öppen/stängd] = [uppvärmning/kylning] = [ECO/-] ! P07 = logik DIN 2:

- 0: [öppen/stängd] = [Off/On] = [-/ECO]

- 1: [öppen/stängd] = [On/Off] = [ECO/-] ! P08 = fjärransluten fuktsond:

- 0: förutses inte

- 1: förutses

Beroende på det inställda värdet hanteras eventuellt

tillhörande larmsond.

! P09 = konfiguration DOUT1:

- 0: ingen användning

- 1: anger funktionsläget

- 2: anger aggregat i kylning/uppvärmning

- 3: anger aggregat i kylning

- 4: anger aggregat i uppvärmning

- 5: anger ON/OFF

- 6: anger om larmsond finns

- 7: aktiverar extern avfuktare

- 8: aktiverar extern befuktare

- 9: anger hög rumstemperatur

- 10: anger låg rumstemperatur

- 11: ingen användning

- 12: anger låg vattentemperatur (se "Konfigurering av de

digitala utgångarna")

! P10 = logik DOUT1:

- 0: ingen användning

- 1: anger funktionsläget (se "Konfigurering av de digitala

utgångarna").

! P11 = konfiguration DOUT2: liksom parameter P09 men för

digital utgång 2 (se "Konfigurering av de digitala utgångarna")

! P12 = logik DOUT2: liksom parameter P10 men för digital

utgång 2 (se "Konfigurering av de digitala utgångarna").

! P13 = börvärde för relativ fuktighet i rummet (se

"Konfigurering av de digitala utgångarna").

! P14 = konfiguration AOUT1/2: konfigurering av de två

analoga utgångarna 0-10V baserat på typen av fläkt (ej modulerande eller modulerande) och typen av ventil/er (ON/OFF eller modulerande). Se "Konfigurering av de analoga utgångarna" för mer detaljer .

Handbok för installation och användning

Advanced plus electronic controller

FWEC3

FC66002765

TKOMST TILL PARAMETRARNA

FÖRUTSEDDA KONFIGURATIONER (PARAMETER P00)

! Sätt termostaten på OFF.

! T ryck samtidigt på knapparna SEL e MODE.

! Tryck på knapparna UP e DOWN för att ändra värdet som

visas på displayen tills lösenordet 10 visas. T ryck på.

Värde vald parameter

Beskrivning av

vald parameter

Vald parameter: P

Använd knapparna UP e DOWN för att bläddra bland de olika parametrarna (se “Parameterlista” som beskrivs ovan).

! Tryck på SEL för att aktivera ändringen som gjorts på

parametern (värdet börjar blinka).

Beskrivning

av vald

parameter

Använd knapparna UP e DOWN för att ändra värdet.

! T ryck på för att spara det nya inställda värdet eller på för att

radera ändringen.

! När man är klar med ändringen av önskade parametrar

trycker man på knappen för att lämna konfigureringsläget.

OBS: Parametreringen har en bestämd tidsgräns. När denna tid har gått (ungefär 2 minuter) går termostaten tillbaka till läget Off och enbart de sparade ändringarna aktiveras.

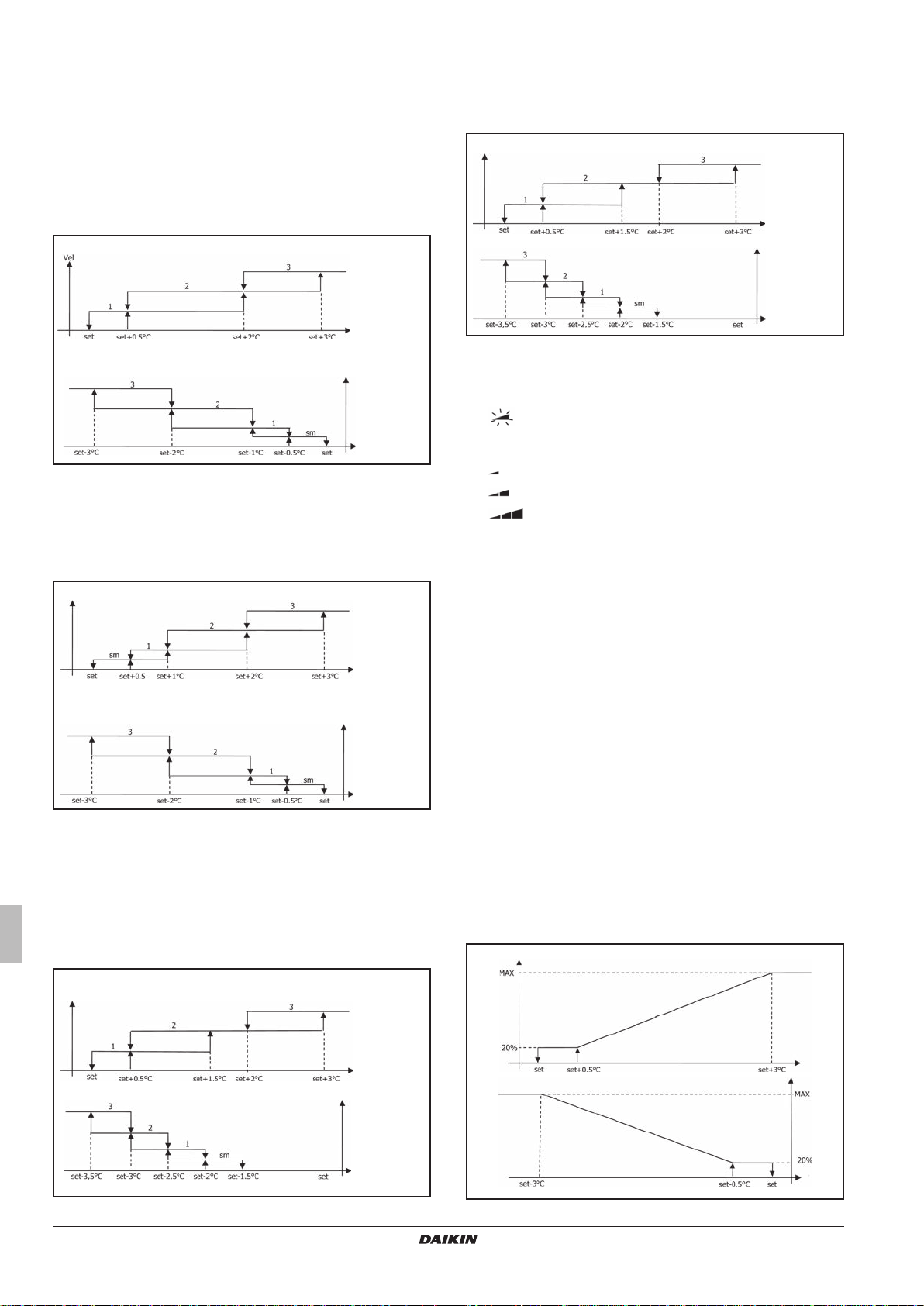

LCD-styrenheten kan konfigureras på olika sätt beroende på typen av system. De olika konfigurationerna erhålls genom att konfigurera parameter P00 på lämpligt sätt (se konfigurering av styrenhetens parametrar).

001

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: LOKAL

002

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

003

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: VATTEN

004

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: LOKAL

005

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

006

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: VATTEN

007

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: JA ! Hastighet: 3 ! Växlingslogik sommar/vinter: LOKAL

FWEC3

Advanced plus electronic controller

FC66002765

008

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: JA ! Hastighet: 3 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

Handbok för installation och användning

009

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: JA ! Hastighet: 3 ! Växlingslogik sommar/vinter: LUFT

019

! Anläggningens slangar: 2 ! Ventil: 3-VÄGS ! Värmeelement: JA ! Hastighet: 3 ! Växlingslogik sommar/vinter: LOKAL

010

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: JA ! Hastighet: 4 ! Växlingslogik sommar/vinter: LOKAL

011

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: JA ! Hastighet: 4 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

012

! Anläggningens slangar: 2 ! Ventil: NEJ ! Värmeelement: JA ! Hastighet: 4 ! Växlingslogik sommar/vinter: LUFT

013

! Anläggningens slangar: 2 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: LOKAL

020

! Anläggningens slangar: 2 ! Ventil: 3-VÄGS ! Värmeelement: JA ! Hastighet: 3 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

021

! Anläggningens slangar: 2 ! Ventil: 3-VÄGS ! Resistenza: SI ! Hastighet: 3 ! Växlingslogik sommar/vinter: LUFT

022

! Anläggningens slangar: 2 ! Ventil: 3-VÄGS ! Värmeelement: JA ! Hastighet: 4 ! Växlingslogik sommar/vinter: LOKAL

023

! Anläggningens slangar: 2 ! Ventil: 3-VÄGS ! Värmeelement: JA ! Hastighet: 4 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

014

! Anläggningens slangar: 2 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

015

! Anläggningens slangar: 2 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: VATTEN

016

! Anläggningens slangar: 2 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: LOKAL

017

! Anläggningens slangar: 2 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

024

! Anläggningens slangar: 2 ! Ventil: 3-VÄGS ! Värmeelement: JA ! Hastighet: 4 ! Växlingslogik sommar/vinter: LUFT

025

! Anläggningens slangar: 4 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: LOKAL

026

! Anläggningens slangar: 4 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

027

! Anläggningens slangar: 4 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: LUFT

018

! Anläggningens slangar: 2 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: VATTEN

Handbok för installation och användning

028

! Anläggningens slangar: 4 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: LOKAL

FWEC3

Advanced plus electronic controller

FC66002765

029

! Anläggningens slangar: 4 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

030

! Anläggningens slangar: 4 ! Ventil: NEJ ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: LUFT

KONFIGURERING AV DE DIGITALA UTGÅNGARNA

(PARAMETRAR P09,P10,P11,P12)

P09,P11 = 0

Den digitala utgången hanteras inte av styrenheten. Kontakten är alltid öppen.

P09,P11 = 1

Kontaktens tillstånd återspeglar det aktuella funktionsläget (sommar eller vinter) på aggregatet.

P09,P11 = 2

Kontaktens tillstånd anger om aggregatet är i kylningsfasen (sommar) eller i uppvärmningsfasen (vinter).

031

! Anläggningens slangar: 4 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: LOKAL

032

! Anläggningens slangar: 4 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

033

! Anläggningens slangar: 4 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 3 ! Växlingslogik sommar/vinter: LUFT

034

! Anläggningens slangar: 4 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: LOKAL

P09,P11 = 3

Kontaktens tillstånd anger om aggregatet är i kylningsfasen.

P09,P11 = 4

Kontaktens tillstånd anger om aggregatet är i uppvärmningsfasen.

P09,P11 = 5

Kontaktens tillstånd anger om styrenheten är i ON eller i OFF.

P09,P11 = 6

Kontaktens tillstånd anger om det finns något larm (både allvarliga och inte allvarliga, se "Larm").

P09,P11 = 7

Kontakten används för att aktivera/avaktivera någon extern anordning för avfuktning av luften (enbart i kylningsläge). Logiken för aktivering/avaktivering baseras på avläsningen av rummets fuktighet och på börvärdet som ställts in med parameter P13 och följer diagrammet nedan:

Luftfuktighet

035

! Anläggningens slangar: 4 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: FJÄRRSTYRD

036

! Anläggningens slangar: 4 ! Ventil: 2/3-VÄGS ! Värmeelement: NEJ ! Hastighet: 4 ! Växlingslogik sommar/vinter: LUFT

037

! Anläggningens slangar: 4 ! Ventil: NEJ ! Värmeelement: JA ! Hastighet: 3 ! Växlingslogik sommar/vinter: LOKAL

038

! Anläggningens slangar: 4 ! Ventil: NEJ ! Värmeelement: JA ! Hastighet: 4 ! Växlingslogik sommar/vinter: LOKAL

FWEC3

Advanced plus electronic controller

FC66002765

Handbok för installation och användning

KONFIGURERING AV DE DIGITALA UTGÅNGARNA

0-10V (PARAMETRAR P09,P10,P11,P12)

P09,P11 = 8

Kontakten används för att aktivera/avaktivera någon extern anordning för befuktning av luften (enbart i uppvärmningsläge). Logiken för aktivering/avaktivering baseras på avläsningen av rummets fuktighet och på börvärdet som ställts in med parameter P13 och följer diagrammet nedan:

Luftfuktighet

P09,P11 = 9

Kontaktens tillstånd talar om ifall lufttemperaturen är alltför hög i jämförelse med det inställda börvärdet för temperaturen (enbart i funktionsläget "sommar"). Logiken för aktivering/avaktivering är således bunden till temperaturens börvärde på följande sätt:

Lufttemperatur

DIGITALA UTGÅNGARNA 1

P10 = 0

P09

0 INGEN ANVÄNDNING -- -- -- --

1 FUNKTIONSSÄTT SOMMAR VINTER SOMMAR VINTER

AGGREGA T I K YLNING

ELLER UPPVÄRMNING

3 AGGREGA T I K YLNING NEJ JA JA NEJ

5 6 NÄRVARO A V LARM NEJ JA JA NEJ

8 9 HÖG RUMSTEMPERA TUR NEJ JA JA NEJ

10 LÅG RUMSTEMPERATUR NEJ JA JA NEJ 11 INGEN ANVÄNDNING -- -- -- --

AGGREGA T I

UPPVÄRMNING

STYRENHETENS

TILLSTÅND

SIGNAL FRÅN EXTERN

AVFUKTARE

SIGNAL FRÅN EXTERN

BEFUKTARE

LÅG

VATTENTEMPERATUR

(KONTAKT NO)

KONTAKT

ÖPPEN

KONTAKT

STÄNGD

NEJ JA JA NEJ

OFF ON ON OFF

NEJ JA JA NEJ

JA NEJ NEJ JA

P10 = 1

(KONTAKT NC)

KONTAKT

ÖPPEN

KONTAKT

STÄNGD

P09,P11 = 10

Kontaktens tillstånd talar om ifall lufttemperaturen är alltför låg i jämförelse med det inställda börvärdet för temperaturen (enbart i funktionsläget "vinter"). Logiken för aktivering/avaktivering är således bunden till temperaturens börvärde på följande sätt:

Lufttemperatur

P09,P11 = 11

Den digitala utgången hanteras inte av styrenheten. Kontakten är alltid öppen.

Vattentemperatur

P09,P11 = 12

Kontaktens tillstånd talar om att vattentemperaturen är låg. Logiken för aktivering/avaktiveringen följer steget nedan. De två tabellerna som följer återger i detalj, för vardera digital utgång, de olika kontakternas betydelser:

DIGITALA UTGÅNGARNA 2

P12 = 0

P11

0 -- -- -- -- -1 FUNKTIONSSÄTT SOMMAR VINTER VINTER SOMMAR

AGGREGA T I K YLNING

ELLER UPPVÄRMNING

3 AGGREGA T I K YLNING NEJ JA JA NEJ

5 6 NÄRVARO A V LARM NEJ JA JA NEJ

8 9 HÖG RUMSTEMPERA TUR NEJ JA JA NEJ

10 LÅG RUMSTEMPERATUR NEJ JA JA NEJ

AGGREGA T I

UPPVÄRMNING

STYRENHETENS

TILLSTÅND

SIGNAL FRÅN EXTERN

AVFUKTARE

SIGNAL FRÅN EXTERN

BEFUKTARE

VATTENMEDGIVANDE

FÖR KYLNING

VATTENMEDGIVANDE

FÖR UPPVÄRMNING

(KONTAKT NO)

KONTAKT

ÖPPEN

KONTAKT

STÄNGD

NEJ JA JA NEJ

OFF ON ON OFF

NEJ JA JA NEJ

JA NEJ NEJ JA

P12 = 1

(KONTAKT NC)

KONTAKT

ÖPPEN

KONTAKT

STÄNGD

Handbok för installation och användning

Advanced plus electronic controller

FWEC3

FC66002765

KONFIGURERING AV DE ANALOGA UTGÅNGARNA 0-10V

Tabellen som följer är en vägledning till korrekt inställning av parameter P14 baserat på typen av ventil/er och fläkten som aggregatet är försett med. För varje typ av aggregat anges värdet som ska tilldelas parameter P14 och funktionen som då gäller för de två analoga utgångarna.

(PARAMETER P14)

4 Baserat på lufttemperaturen:

sommar

vinter

vattentemperatur

TYP AGGREGA T P14 AOUT1 AOUT2

AGGREGA T MED 2 ELLER

4 SLANGAR MED ON/

OFF-VENTIL(ER) OCH EJ

MODULERANDE FLÄKT

AGGREGA T MED 2 SLANGAR MED MODULERANDE VENTIL

OCH MODULERANDE FLÄKT

AGGREGA T MED 2 SLANGAR MED MODULERANDE VENTIL

OCH MODULERANDE FLÄKT

AGGREGA T MED 4 SLANGAR MED MODULERANDE VENTILER (MODULERANDE FLÄKT TILLÅTS

INTE)

AGGREGA T MED 2 ELLER

4 SLANGAR MED ON/ OFF-VENTIL(ER) OCH

MODULERANDE FLÄKT

0 ANVÄNDS INTE ANVÄNDS INTE

MODULERANDE

4 --

VENTIL

MODULERANDE

VENTIL

MODULERANDE

VENTIL KALLT

VATTEN

MODULERANDE

FLÄKT

MODULERANDE

VENTIL VARMT

VATTEN

MODULERANDE

FLÄKT

SERIELL KOMMUNIKATION

Anslutning till kommunikationsnätet RS485. Kommunikationsnätet, typ Bus, består av en enkel skärmad

kabel med 2 ledare som ansluts direkt till de seriella portarna RS485 på styrenheterna (klämmorna A, B och GND). För att framställa nätet används en kabel AWG 24 (diam. 0,511 mm). Kommunikationsnätet ska vara uppbyggt på följande sätt (figur 4):

Vid tillämpning av lösningen "MASTER-SLAV" ska man installera ett termineringsmotstånd på båda styrenheterna längst ut i nätet.

- Respektera polariteten i anslutningen: Den anges med A(-) och B(+)

- Undvik jordslingor (skärmning till jord på bara en ände).

! SET är temperaturen som ställts in med pilarna. ! ZN är det neutrala området (parameter P03).

T ermostatens funktionsläge anges på displayen med symbolerna (kylning) och (uppvärmning).

VENTILATION (ASPETTI GENERALI)

Styrenheten kan hantera två olika typer av ventilation:

- Stegvis ventilation, med ett fast antal väljbara hastigheter;

- Modulerande ventilation, med variabel hastighet från 0% till 100%.

Användning av den ena eller den andra typen av hantering är helt och hållet bundet till vilken typ av fläkt (modulerande eller inte modulerande) som är monterad på aggregatet och som styrenheten väljer baserat på värdet som ställts in för konfigurationsparametern P14. Den stegvisa regleringen följer i sin tur två olika logiker baserat på typen av ventil(er) (ON/OFF eller modulerande).

Även denna information, liksom den för typen av ventilation, grundas på värdet som tilldelats konfigurationsparametern P14. Således ska inställningen av konfigurationsparametern P14 utföras mycket noggrant för att garantera aggregatets korrekta funktion.

I fall om modulerande ventilation, för en korrekt reglering, tar styrenheten även hänsyn till antalet hastigheter som uttryckligen anges med värdet som tilldelats konfigurationsparametern P00.

Även om det kan anses motsägande att säga "antalet hastigheter" när man pratar om modulerande ventilation, är denna information av högsta vikt för att tala om för kontrollsystemet om aggregatet är lämpligt för funktion med naturlig värmekonvektion eller inte. Baserat på denna information följer den modulerande ventilationsregleringen olika logiker.

LOGIKER

VÄXLING MELLAN KYLNING/UPPVÅRMNING

Det finns 4 olika logiker för hur termostatens funktionsläge väljs. Dessa defineras baserat på vilken konfiguration som är inställd på styrenheten (parameter P00):

1 Lokal: Användaren väljer genom att trycka på knappen. 2 Fjärr: Baserat på tillståndet på den digitala ingången DI1

(kontaktlogik: se parametrar för konfigurering av kortet).

3 Baserat på vattentemperaturen.

sommar

vinter

vattentemperatur

OBS: Vid larm på vattensonden går lägesstyrningen tillfälligt tillbaka till funktionsläget lokal.

FWEC3

Advanced plus electronic controller

FC66002765

Sammanfattningsvis: de automatiska regleringslogikerna som hanteras av styrenheten (och som beskrivs detaljerat nedan) är följande:

- Stegvis ventilation med ventil ON/OFF (eller utan) och 3 hastigheter, i kylningsläge och uppvärmningsläge (spegelvända logiker);

- Stegvis ventilation med ventil ON/OFF (eller utan) och 4 hastigheter, i sommarläge och vinterläge (spegelvända logiker);

- Stegvis ventilation med modulerande ventil och 3 hastigheter , i sommarläge och vinterläge (spegelvända logiker);

- Stegvis ventilation med modulerande ventil och 4 hastigheter , i sommarläge och vinterläge (spegelvända logiker);

- Modulerande ventilationsreglering med ventil ON/OFF, i sommarläge och vinterläge (spegelvända logiker);

- Modulerande ventilationsreglering med modulerande ventil.

Handbok för installation och användning

STEGVIS VENTILATION

V al av funktionshastighet. Med hjälp av Fan-knappen kan man välja bland följande hastigheter:

! AUTO Automatisk hastighet: Baseras på den inställda

temperaturen och på rumstemperaturen.

I KONFIGURATIONER MED 3 HASTIGHETER OCH VENTIL(ER) ON/OFF (ELLER UTAN):

1 = minimihastighet 2 = medelhastighet 3 = maxhastighet

KYLNINGSLÄGE

I KONFIGURATIONER MED 4 HASTIGHETER OCH MODULERANDE VENTIL(ER):

sm = superminimal hastighet 1 = minimihastighet 2 = medelhastighet 3 = maxhastighet

KYLNINGSLÄGEVel

Rumstemperatur

UPPVÄRMNINGSLÄGE

Vel

Rumstemperatur

UPPVÄRMNINGSLÄGE

Vel

Rumstemperatur

I KONFIGURATIONER MED 4 HASTIGHETER OCH VENTIL(ER) ON/OFF (ELLER UTAN):

sm = superminimal hastighet 1 = minimihastighet 2 = medelhastighet 3 = maxhastighet

Vel

KYLNINGSLÄGE

UPPVÄRMNINGSLÄGE

Rumstemperatur

Vel

Rumstemperatur

OBS: I konfigurationer med 4 hastigheter och ventil fördröjs uppvärmningsventilationen med 0,5°C så att en första fas med naturlig konvektion kan genomföras.

I KONFIGURATIONER MED 3 HASTIGHETER OCH MODULERANDE VENTIL(ER):

1 = minimihastighet 2 = medelhastighet 3 = maxhastighet

Rumstemperatur

! Avaktiverad hast.: Kan bara väljas i uppvärmningsläge

och i konfigurationer med 4 hastigheter. Terminalen fungerar med enbart naturlig konvektion.

Superminimal hast.: Kan bara väljas i

konfigurationer med 4 hastigheter och använder den superminimala hastigheten som fast hastighet.

Minimihast

Medelhast

Maxhast

OBS: I fall om fast hastighet är fläktens aktiveringslogik samma

som för den automatiska logiken.

MODULERANDE VENTILATION

Den modulerande ventilationens hanteringslogik förutser två möjliga funktionslägen, liksom för den stegvisa ventilationen:

- Automatisk funktion

- Funktion med fast hastighet Funktionsläget väljs genom att trycka på knappen varav

funktionen växlar mellan det automatiska läget (texten AUTO visas) och visning på displayen av den fasta hastighetens procentvärde (det blinkar och ersätter temperaturens börvärde). När detta visningsläge är aktivt (även texten "FAN" blinkar under värdet för rumstemperaturen) kan man ändra hastighetens procentvärde med knapparna UP och DOWN (med de begränsningar som tillverkaren eventuellt ställt in) och bekräfta funktionen med fast hastighet med knappen. KYLNING.

AUTOMATISK FUNKTIONSLOGIK (AUTO):

I KONFIGURATIONER MED 3 ELLER 4 HASTIGHETER OCH VENTIL(ER) ON/OFF (ELLER UTAN):

KYLNINGSLÄGE

Vel

Handbok för installation och användning

KYLNINGSLÄGE

UPPVÄRMNINGSLÄGE

Rumstemperatur

Vel

Rumstemperatur

UPPVÄRMNINGSLÄGE

Rumstemperatur

FWEC3

Advanced plus electronic controller

FC66002765

OBS: I konfigurationer med 4 hastigheter, fördröjs uppvärmningsventilationen med 0,5°C så att en första fas med naturlig konvektion kan genomföras.

I KONFIGURATIONER MED 3 ELLER 4 HASTIGHETER OCH MODULERANDE VENTIL(ER):

KYLNINGSLÄGE

Rumstemperatur

UPPVÄRMNING I KONFIGURATIONER MED 3 HASTIGHETER:

Rumstemperatur

FORCERINGAR

Den normala ventilationslogiken (både modulerande och inte modulerande) ignoreras vid särskilda forceringssituationer som kan vara nödvändiga för en korrekt kontroll av temperaturen eller korrekt funktion av terminalen. Följande är möjligt:

KYLNINGSLÄGE:

! Med styrenhet på aggregatet (P01 = 0) och konfigurationer

med ventil: Den lägsta tillgängliga hastigheten bibehålls även när temperaturen uppnåtts.

! Med styrenhet på aggregatet och konfigurationer utan

ventil: V ar 10:e minut som fläkten står stilla utförs en tvätt i medelhastighet, som varar 2 minuter , för att luftsonden ska kunna läsa av rumstemperaturen mer noggrant.

UPPVÄRMNINGSLÄGE:

! Med aktivt värmeelement: Ventilationen forceras till

medelhastigheten.

! När värmeelementet stängts av: En efterventilation med

medelhastighet bibehålls i 2 minuter .

OBS: Denna ventilation fullbordas även om termostaten stängs av eller går över till kylningsläget.

DISPLAY

Displayen visar fläktens tillstånd:

UPPVÄRMNING I KONFIGURATIONER MED 4 HASTIGHETER:

Rumstemperatur

VATTENMEDGIVANDE

Oberoende av vilken typ av fläkt som finns (modulerande eller inte modulerande) är ventilationens funktion bunden till kontrollen av anläggningens vattentemperatur. Beroende på funktionsläget har uppvärmningen och kylningen olika tröskelvärden för medgivande.

RAFFREDDAMENTO

Rumstemperatur

RISCALDAMENTO

Rumstemperatur

Om medgivandet inte erhålls, vid signal från termostaten, anges detta på displayen genom att symbolen för det aktiva funktionsläget blinkar ( Detta medgivande ignoreras i följande fall:

! Ingen vattensond förutses (P04 = 0) eller är i larm pga att

den är frånkopplad.

! I kylningsläge med konfiguration med 4 slangar .

eller ).

! On blinkande: Fläkt i standbyläge ! On med fast ljus: Fläkten är på ! OFF: Fläkten är avaktiverad för att arbeta med enbart

naturlig konvektion och med den funktionshastighet (med eventuell angivelse om den "automatiska" logiken) som är aktiv eller vald (om fläkten är i stand-by).

! Superminimal hast.

Minimihast

Medelhast

Maxhast

OBS: I fall om modulerande ventilation anger de 4 symbolerna

ovan vilket intervall (superminimal, minimal, medel och max) som funktionshastigheten ligger på.

OBS: Om den aktiva hastigheten skiljer sig från den som användaren valt (vid forcering) kan man visa vald hastighet genom att trycka på knappen Fan samt ändra på denna inställning genom att trycka på knappen en gång till.

FWEC3

Advanced plus electronic controller

FC66002765

Handbok för installation och användning

VENTIL

Styrenheten kan hantera 2-vägs eller 3-vägs ventiler av typen ON/OFF (dvs helt öppna eller helt slutna) eller modulerande (varierande ventilöppning mellan 0% och 100%). Här gäller samma regel som för ventilationen, att man ska vara mycket noga när man ställer in parameter P14 (konfigurering av de analoga utgångarna) baserat på den ventiltyp som faktiskt finns på aggregatet så att styrenheten aktiverar rätt regleringslogik.

1. LUFTMEDGIVANDE

A. ON/OFF VENTIL

Ventilöppningen styrs efter börvärdet för aggregatets funktion och lufttemperaturen.

2. VATTENMEDGIVANDE

Medgivandet till värmeelementets aktivering är bundet till medgivandet till öppning och berör enbart konfigurationer med 3-vägsventiler och värmeelement. I dessa konfigurationer utförs en kontroll av vattentemperaturen i följande fall:

! Uppvärmning med värmeelement: Värmeelementets

funktion medför att ventilationen forceras. Därför ska man förhindra att för kallt vatten flödar genom terminalen.

TEMP. VATTEN

KYLNING

TEMP. LUFT

UPPVÄRMNING

TEMP. LUFT

B. MODULERANDE VENTIL

Ventilöppningen styrs efter börvärdet för aggregatets funktion och lufttemperaturen. Öppningens regleringslogik följer digrammet nedan.

ÖPPNING (%)

KYLNING

TEMP. I RUMMET

! Efterventilation orsakad av att värmeelementet stängs av:

Efterventilationen bibehålls ända tills fastställd tid löper ut, även om funktionsläget ändras, och under postventilationen sammanfaller vattenmedgivandet med det för ventilationen.

DISPLAY

På displayen anges om ventilen är aktiv med symbolen .

TEMP. LUFT

ELEKTRISKT VÄRMEELEMENT

Det elektriska värmeelementet är en anordning som hanteras som en eventuell hjälp i uppvärmningsfasen.

TEMP. LUFT

UPPVÄRMNING I KONFIGURATIONER MED 3 HASTIGHETER

ÖPPNING (%)

TEMP. I RUMMET

UPPVÄRMNING I KONFIGURATIONER MED 4 HASTIGHETER

ÖPPNING (%)

TEMP. I RUMMET

Handbok för installation och användning

HUR DET VÄLJS

Om värmeelementet förutses i konfigurationen kan det väljas i uppvärmningsläget genom att trycka på knappen SEL.

AKTIVERING

Om användaren har valt det elektriska värmeelementet kommer det att användas på signal från termostaten baserat på rumstemperaturen. Aktivering medför att ventilationen forceras.

VATTENMEDGIVANDE

Medgivandet för värmeelementets aktivering är bundet till kontrollen av vattentemperaturen. Nedan följer logiken för detta medgivande. Detta medgivande ges om vattensonden inte förutses eller är frånkopplad.

DISPLAY

Il display visualizzerà le seguenti informazioni

! Värmeelement valt av användaren: ! Aktivt värmeelement: Blinkande symbol

symbol med fast ljus

FWEC3

Advanced plus electronic controller

FC66002765

ECONOMY

Funktionen Economy förutser en korrigering av börvärdet med 2,5°C och en forcering till lägsta tillgängliga hastighet för att sänka terminalens drift.

! Kylning: Börvärde + 2,5°C ! Uppvärmning: Börvärde - 2,5°C

! Kontroll av minimitemperatur aktiv: texten DEFR

AKTIVERING

Funktionen aktiveras genom att trycka på knappen .

DISPLAY

Funktionen Economy visas på displayen med symbolen .

KONTROLL AV MINIMITEMPERATUR

Denna logik gör det möjligt att kontrollera, med avstängd termostat, att rumstemperaturen inte sjunker för mycket. Eventuellt forceras terminalen i uppvärmningsläge i så lång tid som nödvändigt. Om det elektriska värmeelementet är befintligt kommer det enbart att användas om det valdes tidigare som hjälp vid uppvärmning.

HUR DET VÄLJS

Kontrollen av minimitemperatur väljs, med avstängd termostat, genom att trycka samtidigt på knapparna

Samma knappkombination används för att avaktivera funktionen.

MODE

AVFUKTNING

Avfuktningsfunktionen kan enbart användas i kylningsläget och innebär att terminalen körs för att reducera luftfuktigheten i rummet med 10% från den stund som funktionen väljs. När temperaturen höjts över 10°C går termostaten tillbaka till läget OFF. OBS: Om den digitala ingången står på Off hindras denna logik.

HUR DET VÄLJS

Avfuktningsfunktionen aktiveras/avaktiveras, i kylningsläge, genom att trycka samtidigt på knapparna.

Om vattensond inte förutses (P04=0) eller om den fjärranslutna fuktsonden saknas i fall om installation på aggregatet (P08=0) tillåts inte detta val. Om funktionen väljs kommer det neutrala området för automatisk växling på luftsidan att forceras till 5°. När funktionen har valts ställer avfuktningslogiken in ett börvärde för den luftfuktighet som ska uppnås, vilket är lika med luftfuktigheten när valet utfördes minus 10%. Om luftfuktigheten är lägre än 40% ställs referensvärdet in på 30%. Ventilationshastigheten forceras till lägsta nivå eller, vid temperaturer som är mycket högre än det inställda värdet, till medelhastigheten.

TEMP. LUFT

AKTIVERING

Om kontrollen är vald kommer terminalen att sättas på när rumstemperaturen sjunker under 9°C.

TEMP. LUFT

När temperaturen höjts över 10°C går termostaten tillbaka till läget OFF. OBS: Om den digitala ingången står på Off hindras denna logik.

DISPLAY

På displayen visas följande information:

! Kontroll av minimitemperatur vald: symbolen (visas

bara med avstängd termostat)

Eftersom luftfuktigheten ska reduceras till inställt värde aktiveras ventilationen (och ventilen, i förekommande fall) även i de fall rumstemperaturen redan har uppnått börvärdet (visas på displayen). Om det sjunker alltför mycket under detta tröskelvärde kommer logiken att hindras tillfälligt.

TEMP. LUFT

VATTENMEDGIVANDE

Medgivandet för avfuktningsfunktionens aktivering är bundet till kontrollen av vattentemperaturen. Nedan följer logiken för detta medgivande.

TEMP. ACQUA

Om medgivandet saknas kommer avfuktningslogiken att hindras tillfälligt. Samma sak gäller om sonden frånkopplas. OBS: När referensvärdet för luftfuktigheten uppnås eller styrenheten sätts på Off avaktiveras avfuktningsläget.

FWEC3

Advanced plus electronic controller

FC66002765

Handbok för installation och användning

DISPLAY

På displayen visas följande information:

! Aktiv avfuktning: Tänd symbol .

! Tillfälligt avaktiverad avfuktning: Blinkande symbol

KONFIGURERING AV TIDSINTERVALLEN

ALLMÄNT

De olika tidsintervallen konfigureras genom att ställa in avsedda parametrar (parametrar H) på lämpligt sätt och i rätt ordning. I paragraferna som följer beskrivs hur man får åtkomst till parametrarna och betydelsen av dem. Det går att ställa in två olika slags funktion på tidsintervallen:

! Tidsprogrammering typ ON/OFF: De olika tidsintervallen

kopplas ihop med tillståndet ON eller tillståndet OFF på styrenheten. Således sätts styrenheten på eller stängs av automatiskt efter det tidsintervall som är aktivt.

! Tidsprogrammering av rumstemperaturens börvärde: De

olika tidsintervallen tilldelas ett börvärde för SOMMARtemperatur (för kylning) och ett börvärde för VINTERtemperatur (för uppvärmning). Dessa används automatiskt av styrenheten som temperaturens börvärden (kan ändras av användaren i området ±2°C) baserat på tidsintervallet och på funktionsläget som är aktivt.

Det går att fastställa två olika dagsprofiler , vilka är uppdelade i tre tidsintervall. Veckans olika dagar kan tilldelas den ena eller den andra profilen.

AGSPROFIL 1 (FIGUR 6):

A I B I C I

NTERVALL 1 NTERVALL 2 NTERVALL 3

ÅTKOMST TILL PARAMETRARNA

! T ryck samtidigt på knapparna och .

! Använd knapparna UP för DOWN att ändra värdet på

displayen. Upp till lösenordsvärdet 5. Tryck därefter på SEL. Om det stämmer får man åtkomst till parametrarna.

! Använd knapparna UP för DOWN att bläddra bland de

olika parametrarna (se “Parameterlista”).

! Tryck på för SEL att aktivera ändringen som gjorts på

parametern (värdet börjar blinka).

! Använd knapparna UP för DOWN att ändra värdet. ! Tryck på för SEL att spara det nya inställda värdet eller på

för att radera ändringen

! När man är klar med ändringen av önskade parametrar

trycker man på knappen för OFF att lämna konfigureringsläget.

AGSPROFIL 2 (FIGUR 7):

D A I B I C I

Handbok för installation och användning

NTERVALL 1 NTERVALL 2 NTERVALL 3

Advanced plus electronic controller

FWEC3

FC66002765

ARAMETERLISTA

Tidsintervallen konfigureras genom att ställa in de olika parametrarna som visas när man bläddrar med pilarna. Viktigt: Parametrarna är totalt 37 styck, men inte alla är åtkomliga. Om en parameter visas eller inte visas beror på värdet som tilldelats den första parametern (H00), dvs beroende på vilken typ av funktion som valts. Närmare bestämt:

! Om H00=1 (ON/OFF-funktion) visas inte parametrarna från

H18 till H29

! Om H00=2 (börvärde-funktion) visas inte parametrarna från

H12 till H17

! Om H00=0 är funktionen med tidsintervall avaktiverad och

därför visas ingen parameter alls förutom just parameter

H00

Nedan beskrivs alla 37 parametrarna i ordningsföljd.

! H00 AKTIVERING OCH FUNKTIONSLÄGE

- H00=0 : avaktiverade tidsintervall

- H00=1 : tidsintervall med ON/OFF

- H00=2 : tidsintervall med temperaturens börvärde

CLO:

- H01 = TIMME på styrenhetens klocka

- H02 = MINUTER på styrenhetens klocka

DAY:

- H03 = VECKODAG

Hr1:

- H04 = TIMME (0-23) för TID 1

- H05 = MINUTER (0-59) för TID 1

Hr2:

- H06 = TIMME (0-23) för TID 2

- H07 = MINUTER (0-59) för TID 2

Hr3:

- H08 = TIMME (0-23) för TID 3

- H09 = MINUTER (0-59) för TID 3

Hr4:

- H10 = TIMME (0-23) för TID 4

- H11 = MINUTER (0-59) för TID 4

- H12 = STATUS (ON eller OFF) för INTERVALL 1

- H13 = STATUS (ON eller OFF) för INTERVALL 2

- H14 = STATUS (ON eller OFF) för INTERVALL 3

- H15 = STATUS (ON eller OFF) för INTERVALL 4

- H16 = STATUS (ON eller OFF) för INTERVALL 5

- H17 = STATUS (ON eller OFF) för INTERVALL 6

SP1:

- H18 = börvärde SOMMAR-temperatur för INTERVALL 1

SP2:

- H19 = börvärde SOMMAR-temperatur för INTERVALL 2

SP3:

- H20 = börvärde SOMMAR-temperatur för INTERVALL 3

SP4:

- H21 = börvärde SOMMAR-temperatur för INTERVALL 4

SP5:

- H22 = börvärde SOMMAR-temperatur för INTERVALL 5

SP6:

- H23 = börvärde SOMMAR-temperatur för INTERVALL 6

SP1:

- H24 = börvärde VINTER-temperatur för INTERVALL 1

SP2:

- H25 = börvärde VINTER-temperatur för INTERVALL 2

SP3:

- H26 = börvärde VINTER-temperatur för INTERVALL 3

SP4:

- H27 = börvärde VINTER-temperatur för INTERVALL 4

SP5:

- H28 = börvärde VINTER-temperatur för INTERVALL 5

SP6:

- H29 = börvärde VINTER-temperatur för INTERVALL 6

Mon:

- H30 = dagsprofil (1 eller 2) för MÅNDAG

Tue:

- H31 = dagsprofil (1 eller 2) för TISDAG

Wed:

- H32 = dagsprofil (1 eller 2) för ONSDAG

Thu:

- H33 = dagsprofil (1 eller 2) för TORSDAG

Fri:

- H34 = dagsprofil (1 eller 2) för FREDAG

Sat:

- H35 = dagsprofil (1 eller 2) för LÖRDAG

Sun:

- H35 = dagsprofil (1 eller 2) för SÖNDAG

- H37 = visning i format 24H eller 12H

PARAMETRARNAS STANDARDVÄRDEN

- H00 = 0 (avaktiverade tidsintervall)

- H01 = 06:00

- H02 = 22:00

- H03 = 08:00

- H04 = 20:00

- H12 = OFF

- H13 = ON

- H14 = OFF

- H15 = OFF

- H16 = ON

- H17 = OFF

- H18 - H23 = 25°C

- H24 - H29 = 22°C

- H30 - H34 = 1

- H35 - H36 = 2

- H37 = 24H

Om man ställer in visning i 12H-format (parameter H37) visas inte parameterns löpnummer för konfigurationsparametrarna från H01 till H11 (med undantag för H03) utan indikation om tiden är AM/PM.

DISPLAY

Om tidsintervallen är aktiverade visas alltid klocksymbolen när termostaten är på. För att kontrollera om inställd tid är korrekt (visas bara i ett ögonblick) trycker man samtidigt på knapparna SEL+MODE. När termostaten är avstängd visas däremot klocksymbolen och aktuell tid hela tiden på displayen om tidsintervallen är aktiverade med ON/OFF-funktion.

FWEC3

Advanced plus electronic controller

FC66002765

Handbok för installation och användning

LARM

MODBUS

Styrenheten hanterar två olika typer av larm:

! Allvarliga larm: Orsakar forcerad avstängning av

termostaten.

! Inte allvarliga larm: Dessa forcerar inte termostatens

avstängning, men hindrar eventuella kritiska funktioner .

ALLVARLIGA LARM

Larmkod

! Kod A01 = Fel på lufttemperaturens externa sond (om

termostaten är installerad på aggregatet)

! Kod A02 = Fel på lufttemperaturens interna sond (om

termostaten är väggmonterad och lufttemperaturens externa sond är frånkopplad)

INTE ALLVARLIGA LARM

TERMOSTAT OFF

TERMOSTAT ON

! Kod A03 = F el på vattentemperaturens sond ! Kod A04 = Fel på extern fuktsond (bara om fjärransluten

temperatursond är installerad)

! Kod A05 = F el på intern fuktsond

OBS: Texten med larmkoden visas enbart med avstängd termostat.

Implementerat protokoll i styrenheten är Modbus RTU (9600, N, 8, 2) på RS485.

IMPLEMENTERADE FUNKTIONER

! 0x03: Read Holding Registers ! 0x04: Read Input Registers ! 0x10: Write Multiple registers

IMPLEMENTERADE UNDANTAG

Exception Code 02: Invalidate data address

ÖVERVEKNINGSPARAMETERLISTA

ADRESS REGISTER TYP U.D.M.

0 Tillstånd R 1 Hastighet R 2 Lufttemperatur R [°C/10] 3 Fuktighet R % 4 Vattentemperatur R [°C/10] 5 P00: Konfiguration R 6 P05: Konfig.DIN R 7 T. börvärde aktiv R [°C/10] 8 T. börvärde användare R [°C/10]

9 LCD-version R 10 P09: Konfig.DOUT1 R 11 P10: Logik DOUT1 R 12 P11: Konfig.DOUT2 R 13 P12: Logik DOUT2 R 14 P14: Konfig.AOUT1/2 R 15 Analog utgång 1 R [%] 16 Analog utgång 2 R [%] 50 Digital 1 R/W 51 Tidsintervall R/W 52 Börvärde - kylning R/W [°C/10] 53 Börvärde - uppvärmning R/W [°C/10]

54 Min Börvärde - Kyln. R/W [°C/10] 55 Max Börvärde - Kyln R/W [°C/10] 56 Min Börvärde - Uppv. R/W [°C/10] 57 Max Börvärde - Uppv. R/W [°C/10] 58 Hastighet R/W 59 Korrigering Economy R/W [°C/10] 60 Modulerande ventilation R/W -

Handbok för installation och användning

Advanced plus electronic controller

FWEC3

FC66002765

BESKRIVNING AV SKRIVSKYDDADE REGISTER [R]

BESKRIVNING AV REGISTER SOM KAN LÄSAS OCH SKRIVAS [R/W]

! Registro "STA TI"

Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8

DOUT2 DOUT1 P04 Deum P07 P06 DI2 DI1

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

Vh Vc Larm MinT Eco P01 S/W On/Off

- On/Off: terminalens tillstånd (0= Off, 1=On)

- S/W: funktionsläge (0: S=kylning,1: W=uppvärmning)

- P01: parameter "installation på aggregat/vägg"

- Eco: Economy-logik aktiv

- Min.T: logiken minimitemperatur vald

- Larm: aktivt larm (aktiveras när ett av de larm som hanteras

utlöser)

- Vc: tillstånd på digital utgång Vc

- Vh: tillstånd på digital utgång Vh

- DI1: värde logik digital ingång 1 (det fysiska tillståndet på

ingången beror på associerad logik)

- DI2: värde logik digital ingång 2 (det fysiska tillståndet på ingången beror på associerad logik)

- P07: parameter "Logik DIN 2"

- P06: parameter "Logik DIN 1"

- Deum: avfuktning i funktion (0:nej, 1:ja)

- P04: parameter "vattensond förutses"

- DOUT1: tillstånd på digital utgång 1

- DOUT2: tillstånd på digital utgång 2

! Register "HASTIGHET": hastigheten som terminalen kör

med:

- 0: ingen ventilation aktiv

- 1: superminimal hastighet

- 2: minimihastighet

- 3: medelhastighet

- 4: maxhastighet

! Register "LUFTTEMPERATUR": temperatur rumstempe-

ratur som avlästs av styrenheten och visas på displayen (OBS: denna temperatur överensstämmer med avläsningen från fjärrsond om styrenheten sitter på aggregatet och avläsningen från intern sond vid väggmonterad styrenhet och fjärrsonden frånkopplad).

! Register "FUKTIGHET": luftfuktighet som avlästs av sty-

renheten från sonden som hör till använd temperatur .

! Register "VATTENTEMPERATUR": vattentemperatur

som avlästs från tillhörande sond (SW). ! Register "P00" : parameter "Konfigurering av styrenhet". ! Register "T. BÖRVÄRDE AKTIV" : börvärde som används

för regleringen. ! Register "T. BÖRVÄRDE ANVÄNDARE" : börvärde som

ställts in av användaren (kan skilja sig från aktivt börvärde

pga korrigeringar för economy-lägets logik, eller pga an-

vändning av övervakningens börvärde). ! Register "LCD-VERSION" : definierar typen av styrenhet

och installerad mjukvaruversion (0xHHSS: HH: ASCII-

tecken, SS:sw-version). ! Register "P09": parameter "Konfigurering digital utgång 1". ! Register "P10": parameter "Logik digital utgång 1". ! Register "P11": parameter "Konfigurering digital utgång 2". ! Register "P12": parameter "Logik digital utgång 2". ! Register "P14": parameter "Konfigurering analoga utgång-

ar". ! Register "Analoga utgångar 1": värde på den analoga ut-

gången 1 uttryckt i % i förhållande till hel skala 0-10V . ! Register "Analoga utgångar 2": värde på den analoga ut-

gången 1 uttryckt i % i förhållande till hel skala 0-10V .

! Register "DIGIT ALA 1":

Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8

En.Min/

En.Vel

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

- - Lock MinT Eco RE S/W On/Off

- On/Off: On/Off från övervakning

- S/W: funktionsläge från övervakning (0: kylning, 1: uppvärmning). OBS: om styrenhetens konfiguration (parameter

P00) förutser växling mellan somm/vint baserat på vatten eller luft, gäller detta funktionsläge framför övervakningssystemets begäran (som alltså ignoreras)

- RE: val av Värmeelement från övervakning

- Eco: aktiverar Economy från övervakning

- MinT.: aktiverar kontrollen Minimitemperatur från

övervakningen. OBS: den faktiska aktiveringen bestäms lokalt av vardera fläktkonvektor baserat på lufttemperaturen som avlästs av den egna sonden.

- Lock: knapplås (0: upplåst, 1: låst)

- En.On/Off : aktiverar kontroll On/Off från övervakning

- En.S/W: aktiverar kontroll av funktionssätt från övervakning

- En.RE: aktiverar val av Elektriskt värmeelement från

övervakning

- En.ECO: aktiverar aktivering av Economy från övervakning

- En.MinT: aktiverar val av logik för Minimitemperatur från

övervakning

- En.Set: aktiverar forcering av börvärde från övervakning

- En.Min/Max: aktiverar börvärdets tröskelvärden från

övervakning

- En.Vel: aktiverar val av ventilationshastighet från övervakning

En.Set En.MinT En.ECO En.RE En.S/W

Max

En.On/

Off

! Register "Tidsintervall" : tidsintervallens funktionssätt

från övervakning

- 0: avaktiverade tidsintervall

- 1: aktiverade tidsintervall med ON/OFF

- 2: aktiverade tidsintervall med börvärde

! Register "BÖRVÄRDE - KYLNING": börvärde från över-

vakning för funktionsläget Kylning

! Register "BÖRVÄRDE - UPPVÄRMNING" : börvärde från

övervakning för funktionsläget Uppvärmning

! Register "MIN BÖRVÄRDE - KYLNING": börvärdets un-

dre gräns vid kylning

! Register "MAX BÖRVÄRDE - KYLNING": börvärdets

övre gräns vid uppvärmning

! Register "MIN BÖRVÄRDE - UPPVÄRMNING ": börvär-

dets undre gräns vid uppvärmning

! Register "MAX BÖRVÄRDE - UPPVÄRMNING ": börvär-

dets övre gräns vid uppvärmning

! Register "HASTIGHET": val av ventilationshastighet från

övervakning. I fall om modulerande ventilation uttrycks hastighetsprocenten som används i manuellt läge

! Register "KORRIGERING ECONOMY": korrigering av

börvärdet i fall om economy från övervakning (denna korrigering subtraheras eller adderas till börvärdet beroende på funktionsläget)

! Register "Ventilationens moduleringssätt": val av regle-

ringssätt i fall om modulerande ventilation: 0 = avaktiverad ventilation, 1 = manuellt forcerad ventilation, 2 = automatisk ventilation

FWEC3

Advanced plus electronic controller

FC66002765

Handbok för installation och användning

AUTOMATISK FELSÖKNING

ELEKTRONISKT KORT (SE FIGUR 6)

Med detta förfarande kan man kontrollera korrekt funktion på vardera utgång på själva styrenheten. Gör på följande sätt för att utföra den automatiska felsökningen:

! Sätt termostaten på OFF.

! T ryck samtidigt på knapparna SEL och MODE.

Visningsnivå 1: inmatning av lösenord

! Tryck på knapparna för att ändra värdet som visas på

displayen tills lösenordet för den automatiska felsökningen visas (030). T ryck

på UP och DOWN. Följande skärmbild

visas:

Där:

Vc Ventil Vh Ventil Het / Värmeelement V0 Superminimal hast. V1 Minimihast. V2 Medelhast V3 Maxhast

N Noll L Fas

PE Jord

A-B-GND RS 485

SU Fjärransluten fuktsond SW Vattensond SA Fjärransluten luftsond

101 Utgång 0-10V 1

COM Gemensam utgångar 0-10V

102 Utgång 0-10V 2 DO2 Digital utgång 2 DO1 Digital utgång 1

CO12 Gemensam digitala utgångar

DI1 Dig. ingång 1 CI12 Gemensam DI1-2

DI2 Dig. ingång 2

! Tryck på knappen FAN för att sätta på termostatens olika

utgångar efter varandra.

Symbol Funktion Klämmor

Superminimal hastighet N-V0

Minimihastighet N-V1 Medelhastighet N-V2

Maxhastighet N-V3

Ventil N-Vc

Andra ventilen N-Vh CO1 Digital utgång 1 C012-C01 CO2 Digital utgång 2 C012-C02 AO1 Analog utgång 1 = 10V COM-101 AO2 Analog utgång 2 = 10V COM-102

Utgångarna på den elektroniska styrenheten kan kontrolleras, den ena efter den andra, genom att antingen observera motsvarande komponent (ventil, fläkt osv) eller kontrollera om motsvarande klämma har en spänning på 230 V.

! Tryck på knappen OFF för att lämna den automatiska

felsökningsfunktionen (efter några minuter kommer termostaten att lämna läget ändå).

! För anslutning till el ska man använda en kabel med minimalt tvärsnitt

! För de digitala ingångarna ska man använda en kabel typ AWG 24 ! För sondförlängningar och RS485 ska man använda en skärmad

på 1 mm

kabel typ AWG 24

Handbok för installation och användning

Advanced plus electronic controller

FWEC3

FC66002765

ELEKTRISKA KOPPLINGSCHEMAN

AGGREGAT/SCHEMAN

KONFIG. (P00) AGGREGAT’ SCHEMA

FWL-M-V FC66002554L (1)

01-02-03

04-05-06 FWB UT66000887L (5)

07-08-09

10-11-12 FWB UT66000890L (8)

13-14-15

16-17-18 FWB UT66000887L (5)

19-20-21

22-23-24 FWB UT66000890L (8)

25-26-27

28-29-30 FWB UT66000887L (5)

31-32-33

34-35-36 FWB UT66000887L (5)

38 FWB UT66000890L (8)

FWD

FWL-M-V FC66002555L (2)

FWD

FWL-M-V FC66002554L (1)

FWD

FWL-M-V FC66002555L (2)

FWD

FWL-M-V FC66002554L (1)

FWD

FWL-M-V FC66002554L (1)

FWD

FWL-M-V FC66002555L (2)

FWD

UT66000889L (7) UT66000888L (6)

UT66000892L (10) UT66000894L (12)

UT66000891L (9)

UT66000893L (11)

UT66000889L (7) UT66000888L (6)

UT66000892L (10) UT66000894L (12)

UT66000891L (9)

UT66000893L (11)

UT66000889L (7) UT66000888L (6)

UT66000892L (10) UT66000894L (12) UT66000891L (9) UT66000893L (11)

AGGREGAT

FWL-M-V -

FWB -

EPIMSB6

TYP KONFIGURAZIONE SCHEMA

1-2-3-13-14-15-25-26-27-31-32-33

7-8-9-19-20-21-37

4-5-6-16-17-18-28-29-30-34-35-36

10-11-12-22-23-24-38

1-2-3-13-14-15-25-26-27-31-32-33

04/12

7-8-9-19-20-21-37

06/12

3PH

16/18

3PH

FWL-M-V -

FWD FWB -

Om det förutses modulerande ventiler 0-10V (alltså med konfigurationsparameter P14 inställd på 1, 2 eller 3) hänvisas till de elektriska anslutningar som finns i schema FC66002678

7-8-9-19-20-21-37

1-2-3-13-14-15-25-26-27-31-32-33

7-8-9-19-20-21-37

FC66002554L

(1)

FC66002555L

(2)

UT66000887L

(5)

UT66000890L

(8)

UT66000889L

(7)

UT66000892L

(10)

UT66000894L

(12)

UT66000888L

(6)

UT66000891L

(9)

UT66000893L

(11)

FC66002557L

(3)

Om det förutses modulerande ventiler 0-10V (alltså med konfigurationsparameter P14 inställd på 1, 2 eller 3) hänvisas till de elektriska anslutningar som finns i schema FC66002678

FWEC3

Advanced plus electronic controller

FC66002765

Handbok för installation och användning

FÖRKLARING AV SYMBOLERNA I

KOPPLINGSCHEMAN

TEKNISKA

SPECIFIKATIONER

Vo Superminimal hastighet V1 Minimihastighet V2 Medelhastighet V3 Maxhastighet

L Fas

PE Jord

N Noll RE Elektriskt värmeelement SW Vattensond SA Luftsond SU Fuktsond BK Svart (Maxhast.) BU Blå (Medelhast.) RD Röd (Superminimal/Minimihast.)

WH Vit (gemensam)

GY Grå BN Brun (Minimihast.) GN Grön

YE Gul

MS Mikrobrytare Flap

DI1 Digital ingång 1 DI2 Digital ingång 2

CI12 Gemensam digitala ingångar

A/B/GND RS 485

F Säkring (medföljer inte)

IL Linjebrytare (medföljer inte)

CN Anslutningsplint terminal

RHC Väljare fjärr uppvärmning/kylning

EXT Extra extern kontakt

EPIMSB6 Effektkort för hantering av 4 terminaler

EPIB6 Effektkort för aggregat typ FWD

M Fläktmotor

VHC Magnetventil kylning/uppvärmning

VC Magnetventil kylning VH Magnetventil uppvärmning

TSA Automatisk säkerhetstermostat TSM Termosäkring

SC Kopplingslåda

…..

Elektriska anslutningar som ombesörjs av installatören

90-250Vac 50/60Hz

Strömförsörjning

Användningstemp. Område 0-50°C

Förvaringstemp. Område -10-60°C

Skyddsgrad IP30

Styrrelä

(Effektutgångar)

Kontaktdon 250V 10°

Digitala ingångar

Analoga ingångar Sonder för temperatur och relativ fuktighet

Temperatursonder

Fuktsonder

Digitala utgångar som

kan konfigureras

(rema kontakter)

Effekt 8W Säkring: 500mA fördröjd

Normal Open 5A @ 240V (resistiv) Isolering: avstånd spole - kontakt 8mm 4000V dielektrisk spole - relä Omgivningstemperatur max: 105°C

Ren kontakt Slutningsström 2mA Max slutningsmotstånd 50 Ohm

Sonder NTC 10K Ohm @25°C Område -25-100°C Sond av resistiv typ Område 20-90%RH 5A @ 240Vac (Resistiv) 3A @ 30Vdc (Resistiv) Omgivningstemperatur max: 85°C

Handbok för installation och användning

Advanced plus electronic controller

FWEC3

FC66002765
