Daikin FTXTP25M5V1B, FTXTP35M5V1B, ATXTP25M5V1B, ATXTP35M5V1B Installation manuals [sl]

Priročnik za montažo

Sobna klimatska naprava Daikin

FTXTP25M5V1B
FTXTP35M5V1B
ATXTP25M5V1B
ATXTP35M5V1B

Priročnik za montažo

Sobna klimatska naprava Daikin

slovenščina

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

DEKRA (NB0344)

2159619.0551-EMC

DAIKIN.TCF.032E12/06-2021

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

deklaruje na własną i wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy:

declară pe proprie răspundere că produsele la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so naprave, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad tooted:

декларира на своя отговорност, че продуктите, за които се отнася тази декларация:

išskirtine savo atsakomybe šiuo deklaruoja, kad produktai, su kuriais ši deklaracija susijusi:

ar pilnu atbildību apliecina, ka turpmāk minētie izstrādājumi, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že výrobky, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧu altında bu bildirinin ilgili olduǧu ürünleri beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

návodom:

161718192021222324

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

25

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

25

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

*

**

както е изложено в <A> и оценено положително от <B>

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>

tarafından olumlu olarak değerlendirildiği gibi.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

24Poznámka*

25Not*

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią <B> i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de<B>

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani <B>

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av <B> enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av <B> ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka <B>

on hyväksynyt Sertifikaatin<C> mukaisesti.

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что изделия, к которому относится настоящее заявление:

erklærer som eneansvarlig, at udstyret, som er omfattet af denne erklæring:

deklarerar i egenskap av huvudansvarig, att de produkter som berörs av denna deklaration gäller:

erklærer et fullstendig ansvar for at produktene som berøres av denne deklarasjon innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat tuotteet:

prohlašuje na svou výhradni odpovědnost, že produkty, kterých se prohlášení týká:

izjavljuje pod isključivo vlastitom odgovornošću da su proizvodi na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy atermékek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

15

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da<B>

secondo il Certificato<C>.

jak bylo uvedeno v <A> a pozitivně zjištěno

12Merk*

13Huom*

14Poznámka*

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το <B> σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

de <B> de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

<B> järgi vastavalt sertifikaadile<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13**

14**

15**

16**

17**

20Märkus*

<B> vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

<B> prema Certifikatu<C>.

15Napomena*

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

07**

решением <B> согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af <B> ihenhold til

Certifikat<C>.

18**

Hiromitsu Iwasaki

Director

Ostend, 1st of June 2021

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

08**

09**

10**

11**

12**

declares under its sole responsibility that the products to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Produkte auf die sich diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les produits visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de producten waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

01

02

03

04

06Nota*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara bajo su única responsabilidad que los productos a los que hace referencia la declaración:

dichiara sotto la propria responsabilità che I prodotti cui questa dichiarazione si rifferisce:

δηλώνει με αποκλειστική της ευθύνη ότι τα προϊόντα στα οποίο αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os produtos a que esta declaração se refere:

05

06

FTXTP25M5V1B, FTXTP35M5V1B, ATXTP25M5V1B, ATXTP35M5V1B,

07

08

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by <B>

according to the Certificate<C>.

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

07Σημείωση*

08Nota*

09Примечание*

wie in <A> aufgeführt und von <B> positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par <B>

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door <B>

02Hinweis*

03Remarque*

04Bemerk*

10Bemærk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por <B> de acuerdo con el

Certificado<C>.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

05Nota*

01**

02**

03**

04**

05**

06**

3P516375-18S

Vsebina

Vsebina

1 O dokumentaciji 3

1.1 O tem dokumentu...................................................................... 3

2 Specifična varnostna navodila za monterja 3 3 O škatli 5

3.1 Notranja enota........................................................................... 5

3.1.1 Odstranjevanje opreme z notranje enote.................... 5

4 O enoti 5

4.1 O brezžičnem prilagojevalniku za lokalno omrežje ................... 5

4.1.1 Varnostni ukrepi pri uporabi brezžičnega

prilagojevalnika za lokalno omrežje ............................ 5

4.1.2 Osnovni parametri....................................................... 5

5 Montaža enote 5

5.1 Priprava mesta namestitve........................................................ 5

5.1.1 Zahteve za namestitveno mesto za notranjo enoto .... 5

5.2 Nameščanje notranje enote ...................................................... 6

5.2.1 Da bi namestili pritrdilno ploščo .................................. 6

5.2.2 Da bi izvrtali luknjo v steno ......................................... 6

5.2.3 Da bi odstranili pokrov priključka cevi......................... 6

5.3 Povezovanje cevi za odtok........................................................ 7

5.3.1 Da bi povezali cevi na desni strani, desno zadaj ali

desno spodaj............................................................... 7

5.3.2 Da bi priključili cevi na levi strani, levo zadaj, levo

spodaj ......................................................................... 7

5.3.3 Preverjanje, da nikjer ne pušča voda.......................... 7

6 Montaža cevi 7

6.1 Priprava cevi za hladivo ............................................................ 7

6.1.1 Zahteve za cevi za hladivo.......................................... 7

6.1.2 Izolacija cevi za hladivo .............................................. 8

6.2 Povezovanje cevi za hladivo ..................................................... 8

6.2.1 Priključevanje cevi za hladivo na notranjo enoto ........ 8

7 Električna napeljava 8

7.1 Specifikacije standardnih komponent ožičenja.......................... 8

7.2 Da bi povezali električno ožičenje na notranjo enoto ................ 8

8 Zaključevanje montaže notranje enote 9

8.1 Da bi izolirali cev za odvod kondenzata, cevi za hladivo in

kabel za medsebojno povezavo ................................................ 9

8.2 Da bi potegnili cevi skozi odprtino v steni.................................. 9

8.3 Da bi pritrdili enoto na pritrdilno ploščo ..................................... 10

9 Namestitev prilagojevalnika za brezžično

krajevno omrežje 10

9.1 Da bi namestili prilagojevalnik ................................................... 10

9.1.1 Priključitev vmesnika na notranjo enoto...................... 10

9.1.2 Da bi postavili prilagojevalnik za v enoto .................... 10

9.1.3 Da bi preverili delovanje prilagojevalnika.................... 11

9.2 Nastavitve brezžičnega prilagojevalnika za lokalno omrežje .... 11

9.2.1 Namestitev aplikacije Daikin Residential Controller.... 11

10 Zagon 11

10.1 Seznam preverjanj pred zagonom ............................................ 11

10.2 Izvedite preizkus delovanja ....................................................... 12

10.2.1 Da bi izvedli preizkus delovanja pozimi ...................... 12

11 Odstranjevanje 12
12 Tehnični podatki 12

12.1 Vezalna shema.......................................................................... 12

12.1.1 Poenotena legenda za vezalno shemo....................... 12

1 O dokumentaciji

1.1 O tem dokumentu

INFORMACIJA

Prepričajte se, da ima uporabnik natisnjeno dokumentacijo
in ga prosite, naj jo shrani.

Ciljni prejemniki

Pooblaščeni monterji

INFORMACIJA

Uporaba naprave je predvidena za strokovnjake oziroma
usposobljene uporabnike v delavnicah, v manj zahtevnem
industrijskem okolju ter na kmetijah oziroma za
nestrokovnjake v poslovnem okolju in gospodinjstvih.

OPOZORILO

Prepričajte se, da so materiali za namestitev, servisiranje,
vzdrževanje, popravila in sploh uporabljeni materiali v
skladu z navodili iz Daikin ter da se skladajo z ustrezno
zakonodajo in da so vsa našteta dejanja izvedle
kvalificirane osebe. V Evropi in na območjih, kjer so v
uporabi standardi IEC, je ustrezen standard EN/IEC
60335-2-40.

Komplet dokumentacije

Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo
sestavljajo:

▪ Splošni varnostni ukrepi:

▪ Varnostna navodila, ki jih morate prebrati pred montažo
▪ Format: Papirni izvod (v škatli notranje enote)

▪ Priročnik za montažo notranje enote:

▪ Navodila za montažo
▪ Format: Papirni izvod (v škatli notranje enote)

▪ Vodnik za monterja:

▪ Priprava za montažo, dobre prakse, referenčni podatki…
▪ Format: Digitalne datoteke na naslovu http://

www.daikineurope.com/support-and-manuals/product­information/

V območnem spletnem mestu Daikin ali pri vašem prodajalcu so
morda na voljo najnovejše posodobitve priložene dokumentacije.

Izvorna dokumentacija je pisana v angleščini. Dokumentacija v
drugih jezikih je prevod.

Tehnično-inženirski podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni

Daikin spletni strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin Business Portal

(zahtevana avtentikacija).

2 Specifična varnostna navodila

za monterja

Vedno upoštevajte naslednje varnostne ukrepe in predpise.

Nameščanje enote (glejte "5Montaža enote"[45])

OPOZORILO

Montažo mora izvesti monter, izbira materialov in montaža
pa morata ustrezati veljavni zakonodaji. Zadevni standard
za Evropo je EN378.

FTXTP25+35M5V1B_ATXTP25+35M5V1B
Sobna klimatska naprava Daikin
3P650253-2B – 2021.03

Priročnik za montažo

3

2 Specifična varnostna navodila za monterja

OPOZORILO

Naprava mora biti skladiščena tako, da se prepreči
mehanske poškodbe, in v dobro prezračenem prostoru,
kjer ni neprestano prisotnih virov vžiga (npr.: odprtega
plamena, delujoče naprave na plin ali delujočega
električnega grelnika). Poleg tega mora biti prostor v
izmeri, navedeni v Splošnih varnostnih ukrepih.

OPOMIN

Pri stenah s kovinskimi okvirji ali ploščami uporabite v
steno vdelano cev in pokrov za luknjo v steni, da preprečite
morebitno segrevanje, električni šok ali požar.

Nameščanje cevi (glejte "6Montaža cevi"[47])

OPOMIN

Cevi in spoji sistema split morajo biti narejeni s stalnimi
spoji, ko so v zasedenem prostoru, razen če so to spoji, ki
povezujejo neposredno cevi z notranjimi enotami.

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

OPOMIN

▪ Uporabite holandsko matico, pritrjeno na enoto.
▪ Da bi preprečili uhajanje plina, hladilno olje nanesite

samo na notranjo površino razširitve. Uporabite
hladilno olje za R32.

▪ Spojev NE uporabljajte znova.

OPOMIN

▪ V delu z razširitvijo NE uporabljajte mineralnih olj.
▪ Da bi zagotovili dobo uporabnosti te enote R32, vanjo

NIKOLI ne nameščajte sušilnika. Snov za sušenje
lahko razpade in poškoduje sistem.

OPOMIN

▪ Nepopolna razširitev lahko povzroči iztekanje hladiva.
▪ Priviha NE smete ponovno uporabiti. Uporabite nove

razširitve, da preprečite uhajanje plinastega hladiva.

▪ Uporabite holandske matice, ki so priložene enoti.

Uporaba drugačnih holandskih matic lahko povzroči
puščanje plinastega hladiva.

Nameščanje električnih sestavnih delov (glejte "7Električna

napeljava"[48])

NEVARNOST: TVEGANJE SMRTI ZARADI
ELEKTRIČNEGA UDARA

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

OPOZORILO

▪ Ožičenje MORA v celoti opraviti pooblaščen električar,

izvedba pa MORA ustrezati veljavni zakonodaji.
▪ Izdelajte električne priključke na fiksno ožičenje.
▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in

vse električne napeljave MORAJO biti skladne z

veljavno zakonodajo.

OPOZORILO

▪ Če N-faza ni priključena ali pa je napačno priključena,

lahko to povzroči okvaro opreme.

▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s

pomočjo komunalne cevi, prenapetostnega odvodnika
ali telefonskega ozemljitvenega kabla. Nepopolna

ozemljitev lahko povzroči električni udar.
▪ Vgradite zahtevane varovalke ali odklopnike.
▪ Pritrdite električno ožičenje z vezicami za kable, tako

da se kabli NE dotikajo ostrih robov ali cevi, zlasti na

strani visokega tlaka.
▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih

vodnikov, podaljševalnih kablov ali povezav iz

zvezdišča. To lahko povzroči pregrevanje, električni

udar ali požar.
▪ NE nameščajte kondenzatorja za fazni premik, saj je ta

enota opremljena z inverterjem. Kondenzator za fazni

premik bo zmanjšal zmogljivost in lahko povzroči

nesreče.

OPOZORILO

Uporabite prekinjalo za odklop vseh polov z vsaj 3 mm
med kontaktnimi točkovnimi režami, ki omogočajo popolni
odklop v III. kategoriji previsoke napetosti.

OPOZORILO

Če je napajalni kabel poškodovan, ga MORAJO
proizvajalec, serviser ali podobno usposobljena oseba
zamenjati, da ne bi prišlo do nevarne situacije.

OPOZORILO

NE povezujte napajalnega kabla na notranjo enoto. To
lahko povzroči električni udar ali požar.

OPOZORILO

▪ V enoto ne nameščajte električnih delov, kupljenih v

lokalni trgovini.
▪ NE razpeljujte napajanja za odvodno črpalko itd. s

priključnega bloka. To lahko povzroči električni udar ali

požar.

OPOZORILO

Pazite, da bodo kabli za medsebojne povezave stran od
bakrenih cevi brez termoizolacije, saj se te cevi zelo
segrejejo.

Namestitev prilagojevalnika za brezžično krajevno omrežje
(glejte "9Namestitev prilagojevalnika za brezžično krajevno

omrežje"[410])

NEVARNOST: TVEGANJE SMRTI ZARADI
ELEKTRIČNEGA UDARA

▪ Preden namestite prilagojevalnik, izključite napajanje.
▪ S prilagojevalnikom NE rokujte z mokrimi rokami.
▪ Pazite, da se prilagojevalnik NE bo zmočil.
▪ NE razstavljajte, spreminjajte ali popravljajte

prilagojevalnika.
▪ Ko odklapljate povezovalni kabel, držite priključek.
▪ Če se prilagojevalnik poškoduje, izključite napajanje.

Priročnik za montažo

4

FTXTP25+35M5V1B_ATXTP25+35M5V1B

Sobna klimatska naprava Daikin

3P650253-2B – 2021.03

3 O škatli

1×

2× 2× 2×1× 1× 1×1×

1× 1×

edba c f g h i j

3 O škatli

3.1 Notranja enota

3.1.1 Odstranjevanje opreme z notranje enote

1 Odstranite:

▪ vrečko z dodatki na dnu embalaže,
▪ pritrdilno ploščo, pripeto na zadnjo steno notranje enote.

a Priročnik za montažo
b Priročnik za uporabo
c Splošni varnostni ukrepi
d Dezodorirni filter iz titanijevega apatita in filter srebrnih

delcev (filter Ag-ion)

e Pritrditveni vijak notranje enote (M4×12L). Glejte "8.3Da

bi pritrdili enoto na pritrdilno ploščo"[410].

f Suha baterija AAA.LR03 (alkalna) za uporabniški

vmesnik

g Držalo uporabniškega vmesnika
h Uporabniški vmesnik

i Pritrdilna plošča
j Prilagojevalnik za brezžično krajevno omrežje (samo za

FTXTP-M, za ATXTP-M na voljo kot dodatek)

4 O enoti

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

4.1 O brezžičnem prilagojevalniku za lokalno omrežje

▪ Za enote FTXTP-M je prilagojevalnik za brezžično krajevno

omrežje del dodatne opreme.

▪ Za enote ATXTP-M je prilagojevalnik za brezžično krajevno

omrežje možnost, ki jo je treba dokupiti.

Za podrobno specifikacijo, navodila za montažo, načine nastavitev,
odgovore na pogosta vprašanja, izjavo o skladnosti in najnovejšo
različico tega priročnika obiščite app.daikineurope.com.

4.1.1 Varnostni ukrepi pri uporabi brezžičnega prilagojevalnika za lokalno omrežje

NE uporabljajte v bližini:
▪ zdravstvene opreme. Npr. pri osebah s srčnimi spodbujevalniki

ali ob defibrilatorjih. Ta izdelek lahko povzroča elektromagnetno
interferenco.

▪ opreme za samodejno krmiljenje. Npr. ob avtomatskih vratih ali

alarmih za javljanje požarov. Ta izdelek lahko povzroči napačno
delovanje opreme.

▪ mikrovalovne pečice. Lahko vpliva na brezžična krajevna

omrežja.

4.1.2 Osnovni parametri

Kaj Vrednost

Frekvenčni razpon 2400MHz~2483,5MHz
Radijski protokol IEEE 802.11b/g/n
Kanal radijske frekvence 1~11
Izhodna moč 0dBm~18dBm
Dejanska sevana moč 17dBm (11b) / 13dBm (11g) /

12dBm (11n)

Napajanje DC 14 V / 100 mA

5 Montaža enote

INFORMACIJA

Če niste prepričani, kako odpreti ali zapreti dele enote
(čelno ploščo, omarico za električno ožičenje, čelno
rešetko …) glejte referenčni priročnik za monterja, v
katerem so postopki odpiranja in zapiranja.

OPOZORILO

Montažo mora izvesti monter, izbira materialov in montaža
pa morata ustrezati veljavni zakonodaji. Zadevni standard
za Evropo je EN378.

5.1 Priprava mesta namestitve

OPOZORILO

Naprava mora biti skladiščena tako, da se prepreči
mehanske poškodbe, in v dobro prezračenem prostoru,
kjer ni neprestano prisotnih virov vžiga (npr.: odprtega
plamena, delujoče naprave na plin ali delujočega
električnega grelnika). Poleg tega mora biti prostor v
izmeri, navedeni v Splošnih varnostnih ukrepih.

INFORMACIJA

▪ Daikin Industries Czech Republic s.r.o. izjavlja, da je

radijska oprema, vgrajena v napravo, skladna z
Direktivo 2014/53/ES.

▪ Ta enota se obravnava kot kombinirana oprema v

skladu z razlago v Direktivi 2014/53/ES.

INFORMACIJA

Ko končate namestitev notranje enote, namestite
prilagojevalnik za brezžično krajevno omrežje. Glejte

"9 Namestitev prilagojevalnika za brezžično krajevno
omrežje"[410].

FTXTP25+35M5V1B_ATXTP25+35M5V1B
Sobna klimatska naprava Daikin
3P650253-2B – 2021.03

5.1.1 Zahteve za namestitveno mesto za notranjo enoto

INFORMACIJA

Raven zvočnega tlaka je manj kot 70dBA.

▪ Zračni pretok. Prepričajte se, da ne bo nič preprečevalo

zračnega pretoka.

▪ Kondenzat. Poskrbite za pravilno odvajanje kondenzata.
▪ Izolacija stene. Ko razmere v stenah presežejo 30°C in relativno

vlažnost 80%, ali ko je v steno dovajan svež zrak, je potrebna
dodatna izolacija (najmanj 10mm debeline, polietilenska pena).

▪ Trdnost stene. Preverite, ali sta stena ali strop dovolj močna, da

bosta prenesla maso notranje enote. Če obstaja tveganje, ju
utrdite, preden namestite enoto.

Priročnik za montažo

5

5 Montaža enote

≥50 ≥50

≥30

(mm)

(mm)

337

770

A

286

45

162

48

48

45

116

117

337

211

237

171

231

d

e

a

a

f

h g

a

a

bac a

c

a

d

e

Ø65

a

b

c

▪ Razmiki. Namestite enoto vsaj 1,8 m od tal in upoštevajte

naslednje razdalje od sten in stropa:

5.2 Nameščanje notranje enote

5.2.1 Da bi namestili pritrdilno ploščo

1 Začasno pritrdite pritrdilno ploščo.

2 Pritrdilno ploščo poravnajte.
3 Z metrom določite in označite mesta vrtanja v steno. Konec

metra postavite na oznako " ".

4 Končajte namestitev, tako da pritrdilno ploščo v steno privijete z

vijaki M4×25L (iz lokalne dobave).

INFORMACIJA

Odstranjeni čep priključka cevi lahko namestite v žep na
pritrdilni plošči.

a Priporočena mesta za pritrditev pritrdilne plošče f Položaj za merilni trak na oznaki " "
b Žepek za pokrov vratc za cev g Konec cevi za plin
c Jezički za postavljanje vodne tehtnice h Konec cevi za tekočino
d Luknja skozi zid Ø65 mm e Položaj cevi za odvod kondenzata

5.2.2 Da bi izvrtali luknjo v steno

OPOMIN

Pri stenah s kovinskimi okvirji ali ploščami uporabite v
steno vdelano cev in pokrov za luknjo v steni, da preprečite
morebitno segrevanje, električni šok ali požar.

OPOMBA

Pazite, da boste zatesnili reže okoli cevi z zatesnitvenim
materialom (iz lokalne dobave), da ne bi prišlo do puščanja
vode.

1 V steno izvrtajte luknjo s premerom 65mm in naklonom navzdol

proti ven.

2 V luknjo v steni vstavite cev.
3 Na cev v steni namestite pokrov.

4 Ko končate ožičenje, cevi za hladilno sredstvo in odtočne cevi

NE pozabite zatesniti reže s kitom.

5.2.3 Da bi odstranili pokrov priključka cevi

INFORMACIJA

Da bi povezali cevi na desni, desno spodaj, levi, ali levo
spodaj, MORATE odstraniti pokrov priključka.

1 Odrežite pokrov priključka cevi v notranjosti čelne vetrne zaščite

z ločno žagico.

2 Odstranite srh z roba odrezanega dela s polkrožno pilo.

Priročnik za montažo

6

a V steno vdelana cev
b Kit
c Pokrov luknje v steni

FTXTP25+35M5V1B_ATXTP25+35M5V1B

Sobna klimatska naprava Daikin

3P650253-2B – 2021.03

OPOMBA

A

B

C

a

b

a

b

a

b

A

B

C

b

a

NE uporabljajte klešč ščipalk za odstranjevanje pokrova
odprtine za cev, saj bi to poškodovalo čelno vetrno zaščito.

5.3 Povezovanje cevi za odtok

5.3.1 Da bi povezali cevi na desni strani, desno zadaj ali desno spodaj

INFORMACIJA

Tovarniško privzeto so cevi na desni strani. Če želite cevi
na levi strani, jih odstranite z desne in namestite na levo.

1 Gibljivo odtočno cev pritrdite s samolepilnim vinilnim trakom pod

cevi za hladivo.

2 Gibljivo odtočno cev in cevi za hladivo skupaj ovijte z

izolacijskim trakom.

6 Montaža cevi

a Pritrditveni vijak za izolacijo
b Gibka odvodna cev

4 Pritrdite gibljivo odtočno cev na spodnjo stran cevi za hladivo s

samolepilnim vinilnim trakom.

A Cev levo
B Cev levo zadaj
C Cev levo spodaj

a Odstranite čep priključka cevi za cev na levi
b Odstranite čep priključka cevi za cev levo spodaj

A Cev desno
B Cev desno spodaj
C Cev desno zadaj

a Odstranite čep priključka cevi za cev na desni
b Odstranite čep priključka cevi za cev desno spodaj

5.3.2 Da bi priključili cevi na levi strani, levo zadaj, levo spodaj

INFORMACIJA

Tovarniško privzeto so cevi na desni strani. Če želite cevi
na levi strani, jih odstranite z desne in namestite na levo.

1 Odstranite vijak na desni, s katerim je pritrjena izolacija, in

odstranite gibljivo odtočno cev.

2 Odstranite odtočni čep na levi strani in ga prestavite na desno.

OPOMBA

Olja za mazanje (hladilnega olja) ne nanašajte na čep za
odvod kondenzata, ko ga vstavljate. Čep za odvod
kondenzata lahko razpade in povzroči puščanje odtočne
tekočine skozi čep.

3 Vstavite gibljivo odtočno cev na levi strani in je ne pozabite

zategniti s pritrditvenim vijakom; sicer lahko pride do puščanja
vode.

5.3.3 Preverjanje, da nikjer ne pušča voda

1 Odstranite zračne filtre.
2 Počasi vlijte v zbirno posodo za kondenzat približno 1liter vode

in preverite, ali kje pušča.

6 Montaža cevi

6.1 Priprava cevi za hladivo

6.1.1 Zahteve za cevi za hladivo

OPOMIN

Cevi in spoji sistema split morajo biti narejeni s stalnimi
spoji, ko so v zasedenem prostoru, razen če so to spoji, ki
povezujejo neposredno cevi z notranjimi enotami.

OPOMBA

Cevi in deli pod tlakom morajo ustrezati delovanju s
hladivom. Uporaba fosforne kisline deoksidira brezšivni
baker za hladivo.

▪ Tujki v ceveh (vključno z olji za izdelovanje) smejo dosegati

največ ≤30mg/10m.

FTXTP25+35M5V1B_ATXTP25+35M5V1B
Sobna klimatska naprava Daikin
3P650253-2B – 2021.03

Priročnik za montažo

7

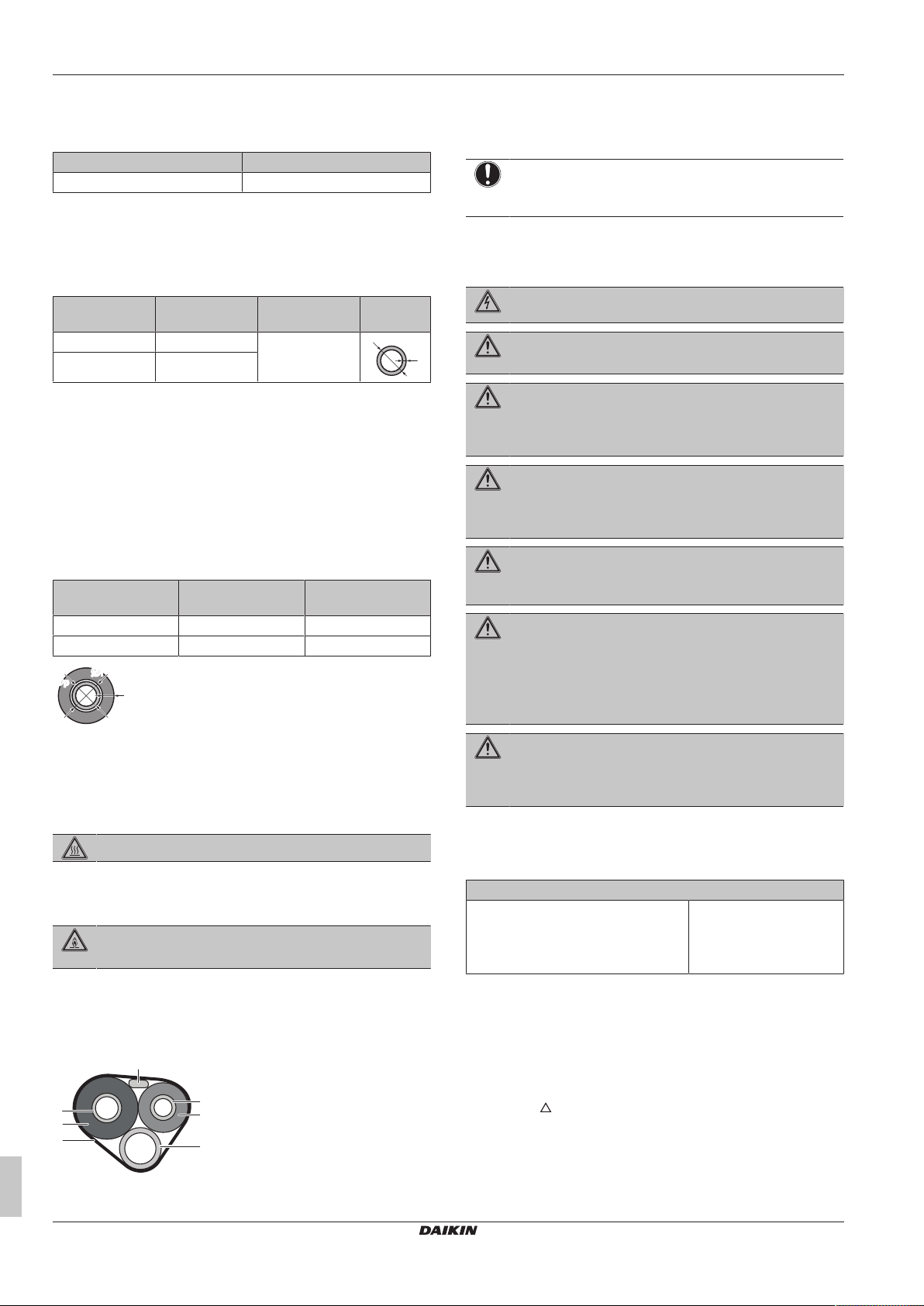

7 Električna napeljava

t

Ø

ØiØ

i

t

ØpØ

p

c

a

b

f

d

g

e

Premer cevi za hladivo

Uporabite cevi z enakim premerom, kot so priključki na zunanjih
enotah:

Cevi za tekočine Cevi za plin

Ø6,4mm Ø9,5mm

Material cevi za hladivo

▪ Material za cevi: Fosforna kislina deoksidira brezšivni baker.
▪ Prirobnični spoji: Uporabljajte le kaljen material.
▪ Stopnja trdote materiala za cevi in debelina sten:

Outer diameter

(Ø)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

Odvisno od veljavne zakonodaje in maksimalnega delovnega
tlaka enote (glejte "PS High" na identifikacijski ploščici enote)
bodo morda potrebne širše cevi.

Temper grade Thickness (t)

(a)

6.1.2 Izolacija cevi za hladivo

▪ Za izolacijski material uporabite polietilensko peno:

▪ s toplotno prevodnostjo od 0,041 do 0,052W/mK (od 0,035 do

0,045kcal/mh°C),

▪ s toplotno obstojnostjo najmanj 120°C.

▪ Debelina izolacije

Zunanji premer cevi

(Øp)

6,4mm 8~10mm ≥10mm
9,5mm 10~14mm ≥13mm

Notranji premer

izolacije (Øi)

Debelina izolacije (t)

c Kabel za medsebojno povezavo

d Cev za hladivo v tekočem stanju

e Izolacija cevi za hladivo v tekočem stanju

f Ovojni trak

g Gibljiva odtočna cev

OPOMBA

Zagotovo izolirajte vse cevi za hladivo. Neizolirane cevi
lahko povzročijo tvorjenje kondenzata.

7 Električna napeljava

NEVARNOST: TVEGANJE SMRTI ZARADI
ELEKTRIČNEGA UDARA

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

OPOZORILO

Uporabite prekinjalo za odklop vseh polov z vsaj 3 mm
med kontaktnimi točkovnimi režami, ki omogočajo popolni
odklop v III. kategoriji previsoke napetosti.

OPOZORILO

Če je napajalni kabel poškodovan, ga MORAJO
proizvajalec, serviser ali podobno usposobljena oseba
zamenjati, da ne bi prišlo do nevarne situacije.

OPOZORILO

NE povezujte napajalnega kabla na notranjo enoto. To
lahko povzroči električni udar ali požar.

OPOZORILO

▪ V enoto ne nameščajte električnih delov, kupljenih v

lokalni trgovini.

▪ NE razpeljujte napajanja za odvodno črpalko itd. s

priključnega bloka. To lahko povzroči električni udar ali
požar.

Če je temperatura višja od 30°C in je vlažnost višja od RH 80%,
mora biti debelina izolativnega materiala vsaj 20mm, da se prepreči
nastajanje kondenzata na površju izolacije.

6.2 Povezovanje cevi za hladivo

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

6.2.1 Priključevanje cevi za hladivo na notranjo enoto

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

▪ Dolžina cevi. Cev za odvod kondenzata naj bo karseda kratka.

1 Priključite cevi za hladivo na enoto s prirobničnimi spoji.
2 Izolirajte cevi za hladivo, kabel za medsebojno povezavo in

gibljivo odtočno cev na notranji enoti, kot sledi:

a Cev za hladivo v plinastem stanju
b Izolacija cevi za hladivo v plinastem stanju

OPOZORILO

Pazite, da bodo kabli za medsebojne povezave stran od
bakrenih cevi brez termoizolacije, saj se te cevi zelo
segrejejo.

7.1 Specifikacije standardnih komponent ožičenja

Komponenta

Kabel za medsebojno povezavo
(notranja↔zunanja)

4-žilni kabel ≥1,5

mm²~2.5mm², uporaben

za 220~240V

H05RN-F (60245 IEC 57)

7.2 Da bi povezali električno ožičenje na notranjo enoto

Električna dela naj se izvajajo v skladu s priročnikom za montažo in
nacionalnimi predpisi ali pravili prakse.

1 Obesite notranjo enoto na kljuke pritrdilne plošče. Uporabite

oznake " " kot vodilo.

Priročnik za montažo

8

FTXTP25+35M5V1B_ATXTP25+35M5V1B

Sobna klimatska naprava Daikin

3P650253-2B – 2021.03

b

a

c

a Pritrdilna plošča (pripomoček)

a

b

c

d

e

c

bfa

2×

a

b

c c d e

b Kabel za medsebojno povezavo
c Vodila za vodnike

2 Odprite čelno ploščo in nato servisni pokrov. Glejte Vodnik za

monterja za postopek odpiranja.

3 Povlecite kabel za medsebojno povezavo od zunanje enote

skozi odprtino v steni, nato skozi zadnjo stran notranje enote in
skozi čelno stran.

Opomba: Če je bil kabel za medsebojno povezavo vnaprej ogoljen,
konce zavarujte z izolacijskim trakom.

4 Konec kabla zapognite navzgor.

OPOMBA

▪ Pazite, da bosta napajalni vod in vod za prenos

podatkov ločena. Ožičenje prenosa in napajanje se
lahko križata, vendar ne smeta potekati vzporedno.

▪ Da bi preprečili morebitne električne interference, mora

biti razdalja med obema vrstama vodnikov VEDNO
najmanj 50mm.

8 Zaključevanje montaže notranje enote

8 Zaključevanje montaže

notranje enote

8.1 Da bi izolirali cev za odvod kondenzata, cevi za hladivo in kabel za medsebojno povezavo

1 To naredite, ko so cevi za odvod kondenzata, hladivo in

električno ožičenje položeni. Ovijte cevi za hladivo,
povezovalne kable in gibljivo odtočno cev skupaj z izolacijskim
trakom. Ovijte, tako da je vsak naslednji ovoj traku vsaj na
polovici širine prejšnjega ovoja.

a Gibljiva odtočna cev
b Kabel za medsebojno povezavo
c Pritrdilna plošča (pripomoček)
d Cevi za hladivo
e Pritrditveni vijak notranje enote M4×12L (dodatek)

f Spodnji okvir

OPOZORILO

Z zagotavljanjem primernih ukrepov preprečite, da bi enota
postala zavetišče za majhne živali. Majhne živali, ki se
dotaknejo električnih delov, lahko povzročijo okvare, dim
ali požar.

a Priključna sponka
b Blok z električnimi komponentami
c Kabelska sponka

5 Ogolite približno 15mm konca kabla.
6 Uskladite barve kablov s številkami priključkov na priključnih

ploščah notranje enote in čvrsto pritrdite vijake kablov na
ustrezne priključke.

7 Ozemljitveni vodnik priključite na ustrezno priključno sponko.
8 Dobro pritrdite žice z vijaki na priključkih.
9 Povlecite za žice, da se prepričate, ali so dobro pritrjene, in jih

zavarujte z ustreznimi držali.

10 Žice oblikujte, tako da se servisni pokrov dobro zapira, nato pa

ga zaprite.

8.2 Da bi potegnili cevi skozi odprtino v steni

1 Oblikujte cevi za hladivo v skladu z oznakami poti na pritrdilni

plošči.

a Gibka odvodna cev
b To luknjo zadelajte s kitom ali podobnim materialom
c Samolepilni vinilni trak
d Izolacijski trak
e Pritrdilna plošča (pripomoček)

OPOMBA

▪ NE upogibajte cevi za hladivo.
▪ NE potiskajte cevi za hladivo v spodnji okvir čelne

vetrne zaščite.

FTXTP25+35M5V1B_ATXTP25+35M5V1B
Sobna klimatska naprava Daikin
3P650253-2B – 2021.03

2 Povlecite gibljivo odtočno cev in cevi za hladivo skozi luknjo v

steni.

Priročnik za montažo

9

9 Namestitev prilagojevalnika za brezžično krajevno omrežje

a

b

a

a

c

b

a

2×

8.3 Da bi pritrdili enoto na pritrdilno ploščo

1 Obesite notranjo enoto na kljuke pritrdilne plošče. Uporabite

oznake " " kot vodilo.

2 Pritisnite spodnji okvir enote z obema rokama, nato ga obesite

na spodnje kaveljčke pritrdilne plošče. Pazite, da NE boste
nikjer pretisnili kablov.

Opomba: Pazite, da se kabel za medsebojno povezavo NE bo ujel
v notranjo enoto.

3 Pritisnite spodnji rob notranje enote z obema rokama, tako da

se ujame na kaveljčke pritrdilne plošče.

4 Pritrdite notranjo enoto na pritrditveno ploščo z 2 pritrditvenima

vijakoma za notranjo enoto M4× 12L (dodatek).

9 Namestitev prilagojevalnika

za brezžično krajevno omrežje

▪ Za enote FTXTP-M je prilagojevalnik za brezžično krajevno

omrežje del dodatne opreme.

▪ Za enote ATXTP-M je prilagojevalnik za brezžično krajevno

omrežje možnost, ki jo je treba dokupiti.

9.1 Da bi namestili prilagojevalnik

NEVARNOST: TVEGANJE SMRTI ZARADI
ELEKTRIČNEGA UDARA

▪ Preden namestite prilagojevalnik, izključite napajanje.
▪ S prilagojevalnikom NE rokujte z mokrimi rokami.
▪ Pazite, da se prilagojevalnik NE bo zmočil.
▪ NE razstavljajte, spreminjajte ali popravljajte

prilagojevalnika.
▪ Ko odklapljate povezovalni kabel, držite priključek.
▪ Če se prilagojevalnik poškoduje, izključite napajanje.

3 Odstranite zgornji del ohišja prilagojevalnik za brezžično

krajevno omrežje.

a Zgornji del ohišja

b Tiskano vezje prilagojevalnika za brezžično krajevno

omrežje

c Spodnji del ohišja

4 Namestite priključek povezovalnega kabla (beli).

a Priključek

5 Pritrdite povezovalni kabel v zarezo ohišja prilagojevalnika

(spodnjo). Preverite, da se zunanje sile ne prenašajo po kablu.

6 Kliknite zgornji del ohišja v sponko na vrhu spodnjega dela

ohišja in pritisnite, da zaprete škatlo.

7 Pritrdite zgornji del ohišja prilagojevalnika z 2 vijakoma

(dodatki).

9.1.1 Priključitev vmesnika na notranjo enoto

1 Odstranite trak, ki zadržuje priključek povezovalnega kabla.

a Trak

2 Odrežite sponko in vzemite priključek iz zaščitnega ovoja.

a Zaščitni ovoj
b Sponka

Priročnik za montažo

10

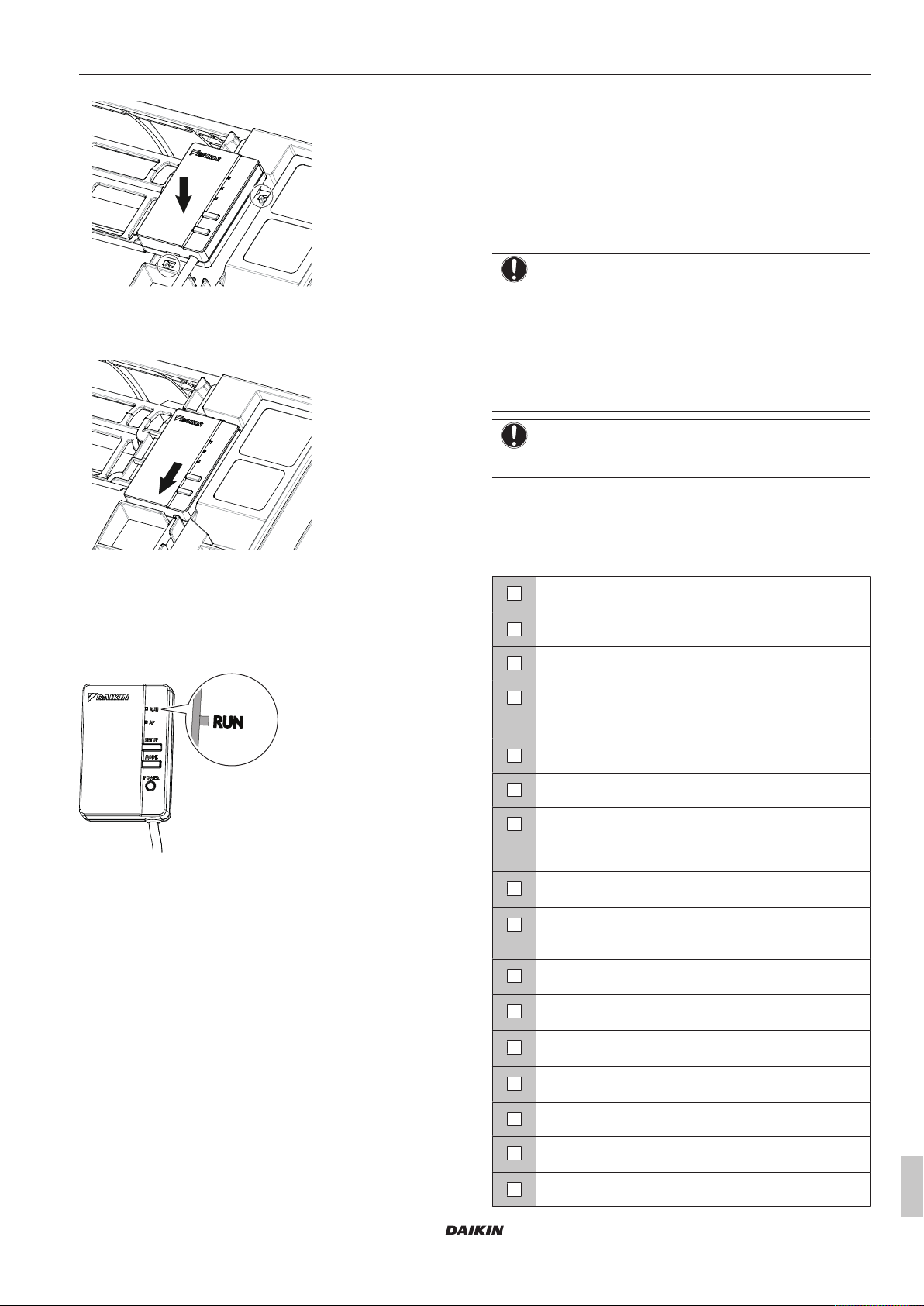

9.1.2 Da bi postavili prilagojevalnik za v enoto

1 Brezžični prilagojevalnik postavite ob kaveljčke.

FTXTP25+35M5V1B_ATXTP25+35M5V1B

Sobna klimatska naprava Daikin

3P650253-2B – 2021.03

2 Prilagojevalnik "zaklenite" na mesto, tako da ga pritisnete

navzdol.

3 Da bi odstranili prilagojevalnik, korake namestitve izvedite v

nasprotnem vrstnem redu.

9.1.3 Da bi preverili delovanje prilagojevalnika

1 Vključite napajanje in preverite, da utripa lučka RUN na izdelku.

10 Zagon

▪ Google Play v primeru uporabe naprave s sistemom

Android.

▪ App Store v primeru uporabe naprave s sistemom iOS.

2 Poiščite aplikacijo Daikin Residential Controller.
3 Za namestitev upoštevajte navodila na zaslonu.

10 Zagon

OPOMBA
Splošni kontrolni seznam za zagon. Poleg navodil za

zagon v tem poglavju je v spletišču Daikin Business Portal
(potrebna je prijava) na voljo splošni kontrolni seznam za
zagon.

Splošni kontrolni seznam za zagon je dopolnilo navodilom
v tem poglavju in se lahko uporabi kot smernica ter
predloga za poročanje med zagonom in predajo
uporabniku.

OPOMBA

Enoto VEDNO poganjajte s termistorji in/ali tlačnimi tipali/
stikali. Če tega NE boste naredili, lahko kompresor pregori.

10.1 Seznam preverjanj pred zagonom

Po namestitvi enote najprej preverite elemente s seznama. Ko
preverite vse elemente, je treba enoto zapreti. Zaganjanje enote po
zaprtju.

Preberite celotna navodila za montažo, kot je opisano v

referenčnem vodniku za monterja.
Notranje enote so pravilno nameščene.

Zunanja enota je pravilno nameščena.

9.2 Nastavitve brezžičnega prilagojevalnika za lokalno omrežje

Stranka mora priskrbeti:
▪ Pametni telefon ali tablico z vsaj najstarejšo podprto različico

Androida ali iOS, kot je navedeno na spletni strani

app.daikineurope.com

▪ Internetno povezavo in komunikacijsko napravo, kot so modem,

usmerjevalnik itd.
▪ Dostopno točko v brezžično omrežje LAN.
▪ Nameščeno brezplačno aplikacijo Daikin Residential Controller.

9.2.1 Namestitev aplikacije Daikin Residential

Controller

1 Odprite:

Vstopna/izstopna zračna odprtina

Preverite, da vstopna in izstopna zračna odprtina enota
nista ovirani s papirjem, kartonom ali drugim materialom.

NOBENA faza ni pozabljena in ni zamenjana.

Cevi za hladivo (plinasto in tekoče) so toplotno izolirane.

Kondenzat

Prepričajte se, da kondenzat nemoteno odteka.
Možna posledica: Vodni kondenzat bi lahko kapljal.

Sistem je pravilno ozemljen in ozemljitvene priključne
sponke so čvrsto pritrjene.

Varovalke ali lokalno nameščene zaščitne naprave so
nameščene v skladu s tem dokumentom in NISO
premoščene.

Napajalna napetost mora ustrezati napetosti, navedeni
na identifikacijski nalepki enote.

Za kabelske povezave med enotami so uporabljeni
predpisani kabli.

Notranja enota sprejema signale z uporabniškega

vmesnika.
Spoji v stikalni omarici NISO zrahljani in električni

sestavni deli NISO poškodovani.

Izolacijski upor kompresorja je OK.

Sestavni deli v notranji in zunanji enoti NISO
poškodovani in cevi NISO stisnjene.

Hladivo NE uhaja.

FTXTP25+35M5V1B_ATXTP25+35M5V1B
Sobna klimatska naprava Daikin
3P650253-2B – 2021.03

Priročnik za montažo

11

11 Odstranjevanje

,

A

INDOOR

OUTDOOR

Montirane so cevi ustrezne velikosti, cevi so tudi primerno
izolirane.

Zaporna ventila na zunanji enoti (za plin in tekočino) sta
popolnoma odprta.

10.2 Izvedite preizkus delovanja

Predpogoj: Napajanje MORA biti v navedenem območju.
Predpogoj: Preizkus delovanja je mogoče izvesti v načinu hlajenja

ali ogrevanja.
Predpogoj: Preizkus mora biti izveden v skladu s priročnikom za

delovanje notranje enote, da zagotovite, da pravilno delujejo vse
funkcije in vsi deli.

1 V načinu hlajenje izberite najnižjo temperaturo, ki jo lahko

nastavite. V načinu ogrevanje izberite najvišjo temperaturo, ki jo
lahko nastavite. Preizkus delovanja je mogoče onemogočiti, če
je to potrebno.

2 Ko je preizkus delovanja končan, temperaturo nastavite na

normalno vrednost. V načinu hlajenje: 26~28°C, v načinu
ogrevanje: 20~24°C.

3 Sistem neha delovati 3minute po izklopu enote.

10.2.1 Da bi izvedli preizkus delovanja pozimi

Ko uporabljate klimatsko napravo v načinu hlajenje pozimi, preizkus
delovanja izvedite, kot sledi:

1 Sočasno pritisnite , in .

2 Pritisnite .
3 Izberite .

4 Pritisnite .

5 Da bi vključili sistem, pritisnite .

Rezultat: Preizkus delovanja se po približno 30 minutah

samodejno izklopi.

6 Da zaustavite delovanje, pritisnite .

INFORMACIJA

Nekaterih funkcij NI MOGOČE uporabiti v načinu preizkus
delovanja.

Če med delovanjem zmanjka električnega toka, se bo sistem
samodejno zagnal, takoj ko bo napajanje spet na voljo.

11 Odstranjevanje

OPOMBA

Sistema nikar NE poskušajte razstaviti sami: razstavljanje
sistema, delo s hladivom, oljem in drugimi deli MORA biti
izvedeno v skladu z zadevno zakonodajo. Enote je treba
obravnavati v specializiranem obratu za ponovno uporabo
in reciklažo.

12 Tehnični podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni

Daikin spletni strani (javno dostopna).

▪ Popolni tehnični podatki so na voljo na Daikin Business Portal

(zahtevana avtentikacija).

12.1 Vezalna shema

Shema povezav je dobavljena z enoto in je v notranjosti zunanje
enote (spodnja stran zgornje plošče).

12.1.1 Poenotena legenda za vezalno shemo

Za uporabljene dele in oštevilčevanje glejte shemo povezav na
enoti. Oštevilčevanje delov se izvede z arabskimi številkami
naraščajoče za vsak del in je v spodnji preglednici predstavljeno s
"*" kodo dela.

Simbol Pomen Simbol Pomen

Prekinjalo vezja Zaščitna ozemljitev

Povezava Ozemljitvena zaščita (vijak)

Konektor

Ozemljitev Priključek za rele

Zunanje ožičenje Priključek kratkega stika

Varovalka Priključna sponka

Notranja enota Povezavna letvica

Zunanja enota Žična sponka

Naprava za
tokovni ostanek

Simbol Barva Simbol Barva

BLK Črna ORG Oranžna
BLU Modra PNK Rožnata
BRN Rjava PRP, PPL Vijolična
GRN Zelena RED Rdeča
GRY Siva WHT Bela

YLW Rumena

Simbol Pomen

A*P Ploščica s tiskanim vezjem
BS* Gumb ON/OFF, stikalo za

BZ, H*O Brenčač
C* Kondenzator
AC*, CN*, E*, HA*, HE*, HL*,

HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE

D*, V*D Dioda
DB* Premostitev diode
DS* DIP-stikalo
E*H Grelnik
FU*, F*U, (za lastnosti glejte

tiskano vezje v vaši enoti)
FG* Priključek (ozemljitev okvirja)
H* Varovalni pas
H*P, LED*, V*L Pilotska lučka, svetlobna dioda
HAP Svetlobna dioda (servisni monitor

HIGH VOLTAGE Visoka napetost
IES Tipalo Intelligent-eye
IPM* Inteligentni napajalni modul

Pretvornik

delovanje

Povezava, priključek

Varovalka

- zelena)

Priročnik za montažo

12

FTXTP25+35M5V1B_ATXTP25+35M5V1B

Sobna klimatska naprava Daikin

3P650253-2B – 2021.03

12 Tehnični podatki

Simbol Pomen

K*R, KCR, KFR, KHuR, K*M Magnetni rele
L Napetostni vodnik
L* Tuljava
L*R Reaktanca
M* Koračni motor
M*C Motor kompresorja
M*F Motor ventilatorja
M*P Motor črpalke za odtok
M*S Nihajni motor
MR*, MRCW*, MRM*, MRN* Magnetni rele
N Nevtralna
n=*, N=* Število prehodov skozi feritno

jedro
PAM Modulacija amplitude pulziranja
PCB* Ploščica s tiskanim vezjem
PM* Napajalni modul
PS Preklopno napajanje
PTC* Termistor PTC
Q* Bipolarni tranzistor izoliranih vrat

(IGBT)
Q*C Prekinjalo vezja
Q*DI, KLM Zemljostični odklopnik
Q*L Preobremenitvena zaščita
Q*M Termično stikalo
Q*R Naprava za tokovni ostanek
R* Upor
R*T Termistor
RC Sprejemnik
S*C Omejevalno stikalo
S*L Stikalo s plovcem
S*NG Zaznavalo puščanja hladiva
S*NPH Tlačno tipalo (visoki tlak)
S*NPL Tlačno tipalo (nizki tlak)
S*PH, HPS* Tlačno stikalo (visoki tlak)
S*PL Tlačno stikalo (nizki tlak)
S*T Termostat
S*RH Senzor vlažnosti
S*W, SW* Stikalo za delovanje
SA*, F1S Pretokovni zaustavljalnik
SR*, WLU Sprejemnik signala
SS* Izbirno stikalo
SHEET METAL Montažna ploščica povezavne

letvice
T*R Transformator
TC, TRC Oddajnik
V*, R*V Varistor
V*R Premostitev diode, Napajalni

modul bipolarnega tranzistorja

izoliranih vrat (IGBT)
WRC Brezžični daljinski upravljalnik
X* Priključna sponka
X*M Povezavna letvica (blok)
Y*E Navitje elektronskega

ekspanzijskega ventila
Y*R, Y*S Tuljava obračalnega

elektromagnetnega ventila

Simbol Pomen

Z*C Feritno jedro
ZF, Z*F Protišumni filter

FTXTP25+35M5V1B_ATXTP25+35M5V1B
Sobna klimatska naprava Daikin
3P650253-2B – 2021.03

Priročnik za montažo

13
